Digital elektronik och inbyggda system

Storlek: px
Starta visningen från sidan:

Download "Digital elektronik och inbyggda system"

Transkript

1 Digital elektronik och inbyggda system Per Larsson-Edefors Digital elektronik och inbyggda system, 2019 Sida 1

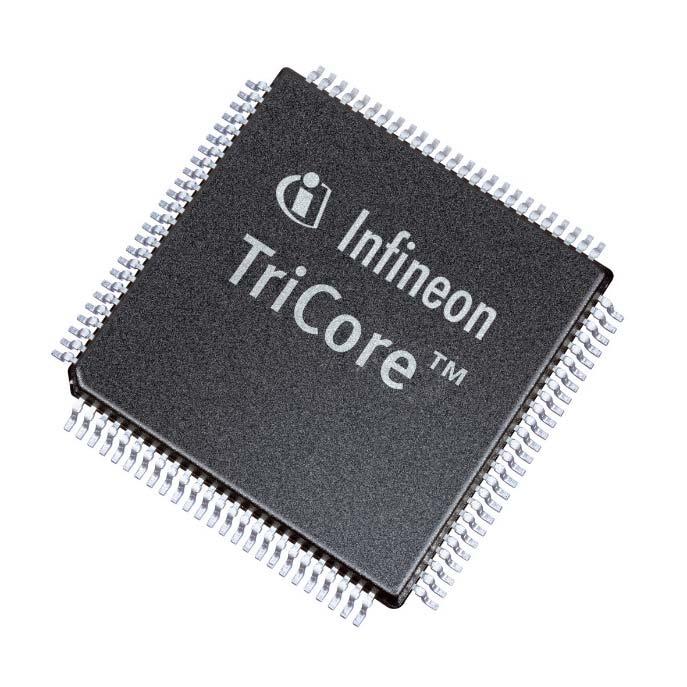

2 Ett inbyggt system är uppbyggt kring en eller flera processorer, med en omgivning av skräddarsydd analog och digital elektronik. Digital elektronik och inbyggda system, 2019 Sida 2

3 Konstruktionsutmaning Specifik tillämpning/domän + inbyggnadskrav konstruktören måste optimera systemet m.a.p. prestanda, tillförlitlighet, storlek, effekt, kostnad, etc. Från ASICs, för de striktaste kraven, via FPGAs, till system med COTS-processor (CPU, GPU). Digital elektronik och inbyggda system, 2019 Sida 3

4 Varianter av hårdvara Digital elektronik och inbyggda system, 2019 Sida 4

5 Grunden: Förstärkning utsignal Förstärkande block t Brant lutning => stor förstärkning t insignal Digital elektronik och inbyggda system, 2019 Sida 5

6 Den enklaste förstärkaren resistans på R ohm insignal utsignal transistor Digital elektronik och inbyggda system, 2019 Sida 6

7 Vi behöver icke-linjära komponenter I D V GS I D V GS Digital elektronik och inbyggda system, 2019 Sida 7

8 för då kan vi få hög förstärkning! utsignal [i Volt] FALL 1 FALL 1 insignal [i Volt] Digital elektronik och inbyggda system, 2019 Sida 8

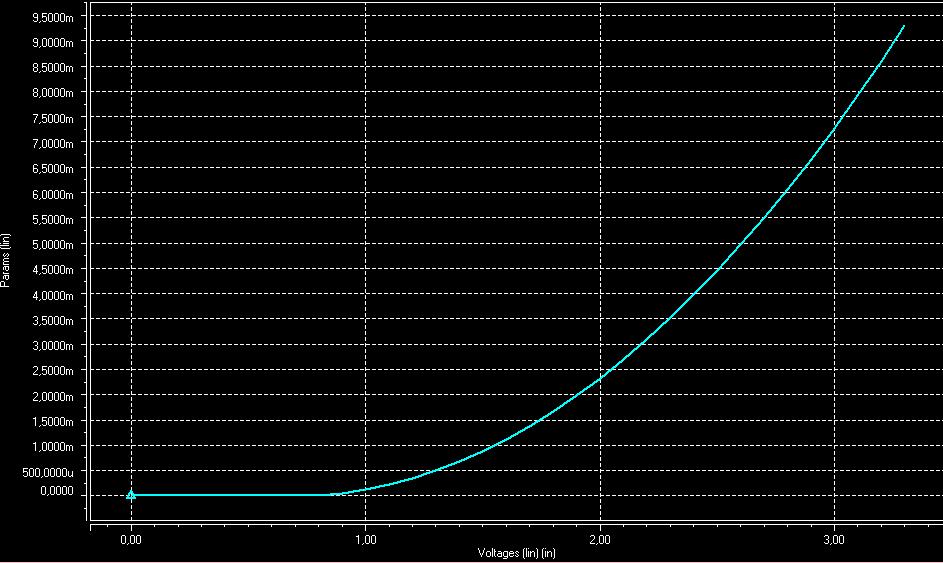

9 Simulering av FALL 1 V ut V in Digital elektronik och inbyggda system, 2019 Sida 9

10 Större transistor större förstärkning utsignal [i Volt] FALL 2 FALL 2 insignal [i Volt] Digital elektronik och inbyggda system, 2019 Sida 10

11 Simulering av FALL 2 V in Digital elektronik och inbyggda system, 2019 Sida 11

12 Vad hände? Digital elektronik och inbyggda system, 2019 Sida 12

13 Digitala grindar är förstärkare Digital teknik är robust mot brus: Hög störmarginal. Digital elektronik och inbyggda system, 2019 Sida 13

14 NAND-grind Digital elektronik och inbyggda system, 2019 Sida 14

15 Schema och layout för heladderare a b c c a b b b c a C a S c a a a b b b a b c c Digital elektronik och inbyggda system, 2019 Sida 15

16 Jakt på densitet = funktionalitet Digital elektronik och inbyggda system, 2019 Sida 16

17 Skalning Moore s lag Digital elektronik och inbyggda system, 2019 Sida 17

18 Slutet på en era Kiselatomen ~¼ nm Hittills har endast två chipstillverkare nått 7 nm. Source: IEEE Spectrum Digital elektronik och inbyggda system, 2019 Sida 18

19 Tunna lager, korta kanaler Digital elektronik och inbyggda system, 2019 Sida 19

20 2D -> 3D: FinFET Source: tek.no Digital elektronik och inbyggda system, 2019 Sida 20

21 Investera eller avvakta? NVIDIA Volta 12 nm 815 mm 2 21 miljarder transistorer TDP 300 W vid 1 V, vad blir strömmen? Source: NVIDIA Digital elektronik och inbyggda system, 2019 Sida 21

22 Adaptiva tekniker allt viktigare Spara ström genom att anpassa spänningen till workload: P sw = f CV DD 2 Digital elektronik och inbyggda system, 2019 Sida 22

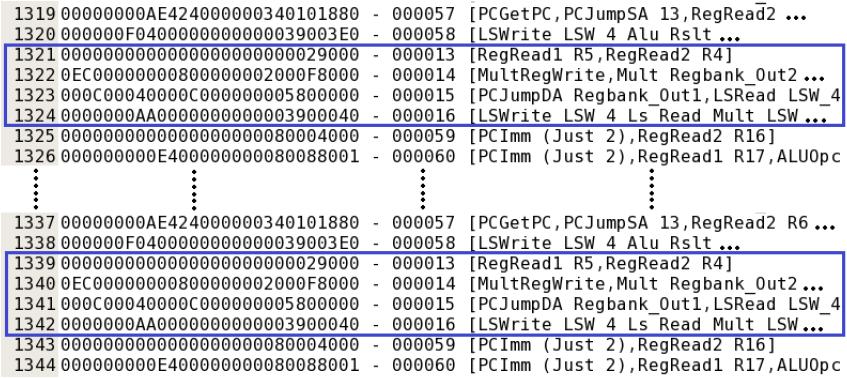

23 Accelerera delar av koden Digital elektronik och inbyggda system, 2019 Sida 23

24 Dedicerad accelerator Digital elektronik och inbyggda system, 2019 Sida 24

25 Start-stopp av accelerator Benchmark: EEMBC Autocorrelation Benchmark: EEMBC FFT Digital elektronik och inbyggda system, 2019 Sida 25

26 Digital elektronik en utmaning Mer funktionalitet förväntas. Högre prestanda förväntas. Samtidigt, håll ned energiförbrukning. Hårdvara bättre än mjukvara för prestanda och energi. Mjukvara bättre än hårdvara för funktionalitet, speciellt vid förändring av funktionalitet. Digital elektronik och inbyggda system, 2019 Sida 26

27 Embedded Electronic System Design (MPEES) SW/HW Apps EDA Electricity Komplex teknologi och metodik möjligheter & begränsningar Digital elektronik och inbyggda system, 2019 Sida 27

28 MPEES åk 1 Q1 Q2 Q3 Q4 Intro Electronic System Design Mixed Sign Syst or Packaging Project Intro IC Design Methods for Design & Verif Real-Time Systems DSP Design Digital elektronik och inbyggda system, 2019 Sida 28
