1 led belysningens framtid Vi kan hela spektrumet

2 2

3 Den stora möjligheten hos LED är också den stora utmaningen. Att balansera effektivitet med ergonomi. Att skapa bra ekonomi och ett behagligt ljus. Nu är vi där. Leif Norrby, Utvecklingschef, Fagerhult Det är en ljus ny värld. LED har revolutionerat belysningslandskapet. Höga ljusflöden ger suverän effektivitet och ekonomi. Livslängder på tiotusentals timmar gör att man, istället för att byta ljuskälla, kan byta till en helt ny armatur. Därför utvecklar Fagerhult LED-armaturer som täcker belysningsprojektets hela spektrum. Från att tidigare mest ha varit en accentlösning, har vi anpassat LED-tekniken för allmänbelysning. Trygga i vår erfarenhet och sporrade av nytänkande har vi tämjt ljusets intensitet och skapat den perfekta balansen mellan effektivitet och komfort. Vad är vitsen med effektiv belysning om ingen är där? Redan när T5-lysröret kom, insåg vi att högre ljusnivåer krävde nya reflektorlösningar som både utnyttjade effektiviteten och bländade av. Då ökade luminansen från cd/m 2 till cd/m 2. Med LED tar vi steget till cd/m 2. Ljuset från LED är intensivt och bländar om det inte hanteras rätt. Och vad är vitsen med att spara pengar på belysning, om ingen klarar av att vara i rummet? Med innovativ bländskyddsteknologi tar vi udden av problemet och utnyttjar fördelarna fullt ut. Armaturdesign i nya banor När man inte längre är bunden till en ljuskällas form eller storlek blir friheten total. Armaturerna blir mindre, slankare och mer oförutsägbara. Armaturen Freedom är ett sådant exempel LED-belysning som låter dig rita dina egna linjer av ljus. Ingen skulle drömma om att sätta ett lysrör i en ljusstake Av samma anledning får man heller inte ut det bästa av LED om armaturen inte har utvecklats för tekniken. Med rätt konstruktion, driftdon och kylning kan vi utlova den effektivitet och livslängd som motiverar investeringen. Det är hela spektrumet som räknas För att LED ska göra verklig skillnad, ekonomiskt och miljömässigt, måste tekniken kunna användas i all belysning, genom hela byggnaden. Fagerhult täcker upp hela spektrumet från downlights och infällda armaturer till inrednings- och accentbelysning. 3

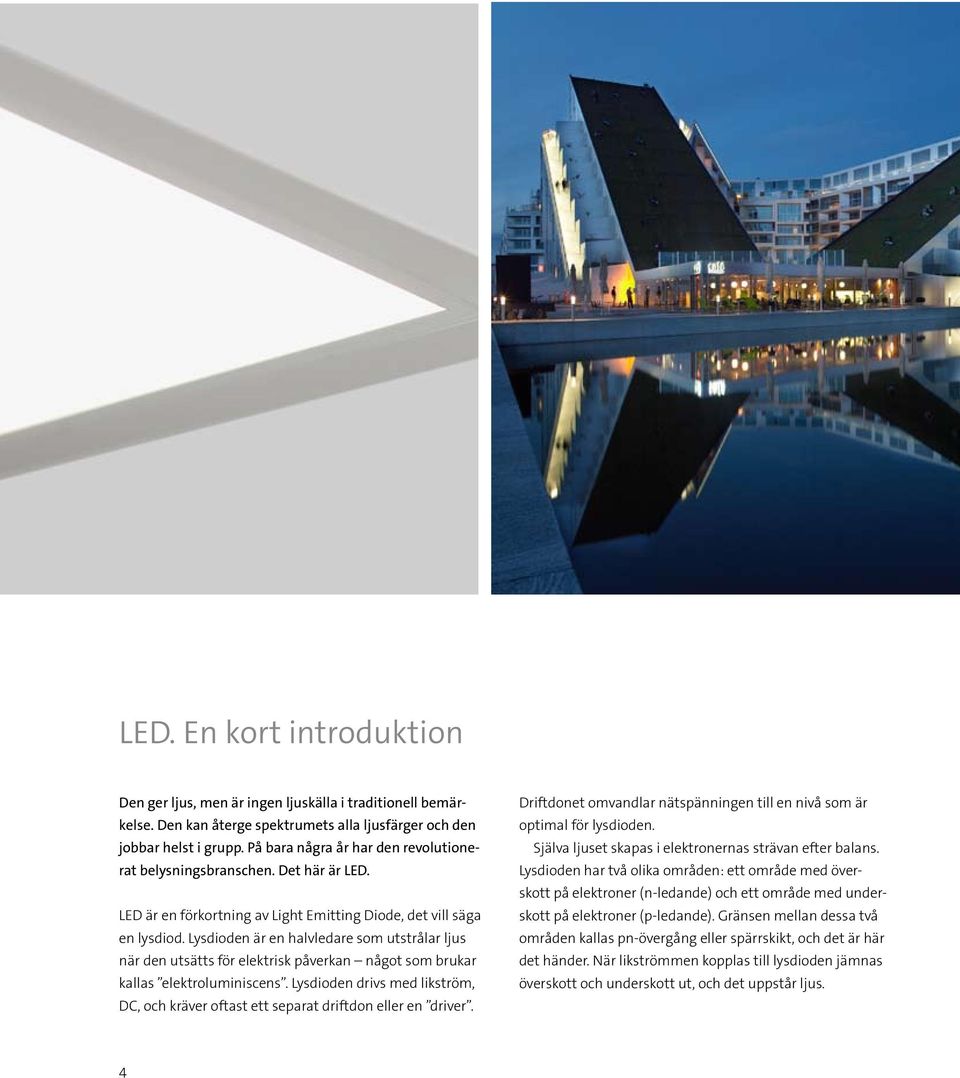

4 LED. En kort introduktion Den ger ljus, men är ingen ljuskälla i traditionell bemärkelse. Den kan återge spektrumets alla ljusfärger och den jobbar helst i grupp. På bara några år har den revolutionerat belysningsbranschen. Det här är LED. LED är en förkortning av Light Emitting Diode, det vill säga en lysdiod. Lysdioden är en halvledare som utstrålar ljus när den utsätts för elektrisk påverkan något som brukar kallas elektroluminiscens. Lysdioden drivs med likström, DC, och kräver oftast ett separat driftdon eller en driver. Driftdonet omvandlar nätspänningen till en nivå som är optimal för lysdioden. Själva ljuset skapas i elektronernas strävan efter balans. Lysdioden har två olika områden: ett område med överskott på elektroner (n-ledande) och ett område med underskott på elektroner (p-ledande). Gränsen mellan dessa två områden kallas pn-övergång eller spärrskikt, och det är här det händer. När likströmmen kopplas till lysdioden jämnas överskott och underskott ut, och det uppstår ljus. 4

5 Ljuset skapas i elektronernas strävan efter balans. När strömmen kopplas till lysdioden jämnas överskott och underskott ut, och det uppstår ljus. Vilken färg, eller spektral fördelning, som ljuset får, beror på vilka material som lysdioden är tillverkad av. Grundfärgerna är rött, orange och grönt samt blått i olika nyanser. Vitt ljus framställs oftast genom att en blå diod förses med ett lager fosforbaserat lyspulver. Fosforskiktet omvandlar omvandlar den blå färgstrålningen till vitt ljus i olika färgtemperaturer. Kvaliteten på det vita ljuset påverkas både av valet av lysdiod och av egenskaperna hos fosforn. Lysdioden är mycket liten; den aktivt lysande ytan är inte större än 1 2 mm². En enda diod ger sällan tillräckligt med ljus för att lösa en belysningsuppgift. För att enheten ska fungera krävs också att den monteras på ett kretskort. Därför sätts flera lysdioder samman i ett kluster till en LED-modul (som inte ska förväxlas med så kallade retrofitljuskällor!). LED-moduler finns i många olika varianter där ljusflödet och utformningen är anpassad för olika typer av ljusarmaturer. LED-modulerna kräver ofta fackmannamässig hantering vid montering och byte, men vissa modeller ger enkel hantering även för slutanvändaren. 5

6 LED. Applikationsområden LED-tekniken är belysningens framtid och kommer att det möjligt att ta tillvara de stora ljusflödena på ett sätt utvecklas parallellt med de traditionella ljuskällorna. LED som gör att det fortfarande är behagligt att vistas i och befinner sig ännu i ett tidigt mognadsskede, vilket gör att arbeta i rummen. Exempel på detta är Fagerhults downlightserie Pleiad G3 samt infällda allmänbelysningen Mul- vi kan förvänta oss en framtid där LED blir det självklara valet för många fler applikationer än i dag. tilume Flat. Vid sidan av allmän- och accentbelysning har LED-tekniken även sin givna funktion i specifika miljöer. I Indoor samband med exponering av konstverk, föremål eller livsmedel är LED ofta att föredra då ljuset inte inehåller någon I offentliga miljöer som kontor och skolor har LED-tekniken tidigare enbart använts för belysning av mer dekorativ karaktär, som accentbelysning eller för färgväxlande effekter. I dessa sammanhang har LED ersatt tidigare lågvoltshalogenljuskällor. Nu är tekniken mogen även för allmänbelysning både vad gäller UV- eller IR-strålning som kan skada färgen på föremålen. Oavsett miljö är LED överlägset i sammanhang när man vill ljussätta med ljus eller vill begränsa arbetet och kostnaderna i samband med underhåll. Också armaturformgivningen påverkas positivt av LED-tekniken, inte minst på grund av de små måtten kvalitet, energieffektivitet och livslängd har LED passerat de traditionella lösningarna. LED-armaturer kan med fördel LED-armaturer kan med fördel ersätta både downlights och T5-lösningar. hos modulerna. Eftersom en LED-armatur inte begränsas av formen hos ljuskällan eller kräver en viss volym för att ersätta såväl downlights som tidigare T5-applikationer i till exempel kommunikationsytor, kontor, entréer och konferenslokaler. lysröret ska fungera optimalt, finns obegränsade möjligheter att skapa spännande armaturdesign. Ny reflektor- och bländskyddsteknik har gjort 6

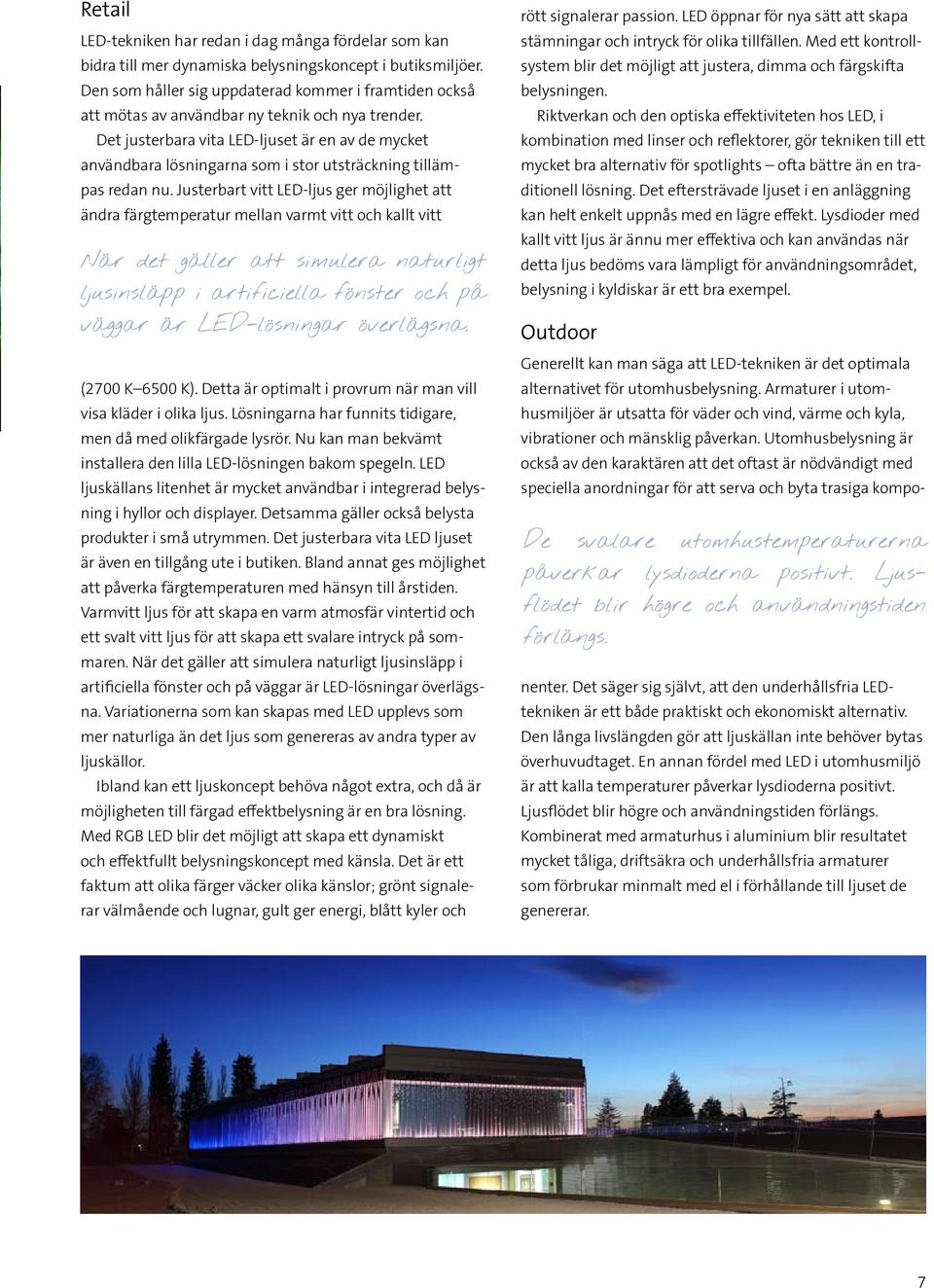

7 Retail LED-tekniken har redan i dag många fördelar som kan bidra till mer dynamiska belysningskoncept i butiksmiljöer. Den som håller sig uppdaterad kommer i framtiden också att mötas av användbar ny teknik och nya trender. Det justerbara vita LED-ljuset är en av de mycket användbara lösningarna som i stor utsträckning tillämpas redan nu. Justerbart vitt LED-ljus ger möjlighet att ändra färgtemperatur mellan varmt vitt och kallt vitt När det gäller att simulera naturligt ljusinsläpp i artificiella fönster och på väggar är LED-lösningar överlägsna. (2700 K 6500 K). Detta är optimalt i provrum när man vill visa kläder i olika ljus. Lösningarna har funnits tidigare, men då med olikfärgade lysrör. Nu kan man bekvämt installera den lilla LED-lösningen bakom spegeln. LED ljuskällans litenhet är mycket användbar i integrerad belysning i hyllor och displayer. Detsamma gäller också belysta produkter i små utrymmen. Det justerbara vita LED ljuset är även en tillgång ute i butiken. Bland annat ges möjlighet att påverka färgtemperaturen med hänsyn till årstiden. Varmvitt ljus för att skapa en varm atmosfär vintertid och ett svalt vitt ljus för att skapa ett svalare intryck på sommaren. När det gäller att simulera naturligt ljusinsläpp i artificiella fönster och på väggar är LED-lösningar överlägsna. Variationerna som kan skapas med LED upplevs som mer naturliga än det ljus som genereras av andra typer av ljuskällor. Ibland kan ett ljuskoncept behöva något extra, och då är möjligheten till färgad effektbelysning är en bra lösning. Med RGB LED blir det möjligt att skapa ett dynamiskt och effektfullt belysningskoncept med känsla. Det är ett faktum att olika färger väcker olika känslor; grönt signalerar välmående och lugnar, gult ger energi, blått kyler och rött signalerar passion. LED öppnar för nya sätt att skapa stämningar och intryck för olika tillfällen. Med ett kontrollsystem blir det möjligt att justera, dimma och färgskifta belysningen. Riktverkan och den optiska effektiviteten hos LED, i kombination med linser och reflektorer, gör tekniken till ett mycket bra alternativ för spotlights ofta bättre än en traditionell lösning. Det eftersträvade ljuset i en anläggning kan helt enkelt uppnås med en lägre effekt. Lysdioder med kallt vitt ljus är ännu mer effektiva och kan användas när detta ljus bedöms vara lämpligt för användningsområdet, belysning i kyldiskar är ett bra exempel. Outdoor Generellt kan man säga att LED-tekniken är det optimala alternativet för utomhusbelysning. Armaturer i utomhusmiljöer är utsatta för väder och vind, värme och kyla, vibrationer och mänsklig påverkan. Utomhusbelysning är också av den karaktären att det oftast är nödvändigt med speciella anordningar för att serva och byta trasiga komponenter. Det säger sig självt, att den underhållsfria LED- De svalare utomhustemperaturerna påverkar lysdioderna positivt. Ljusflödet blir högre och användningstiden förlängs. tekniken är ett både praktiskt och ekonomiskt alternativ. Den långa livslängden gör att ljuskällan inte behöver bytas överhuvudtaget. En annan fördel med LED i utomhusmiljö är att kalla temperaturer påverkar lysdioderna positivt. Ljusflödet blir högre och användningstiden förlängs. Kombinerat med armaturhus i aluminium blir resultatet mycket tåliga, driftsäkra och underhållsfria armaturer som förbrukar minmalt med el i förhållande till ljuset de genererar. 7

8 Fördel LED. Skillnaden mot traditionella ljuskällor Lysdiodens sätt att avge ljus vid elektrisk stimulans skiljer den från de traditionella ljuskällorna. I dessa uppstår istället ljuset som en biprodukt när glödtråden värms upp eller i samband med en gasurladdning. Till skillnad från dessa ljuskällor innehåller lysdioden heller inget kvicksilver, vilket är positivt ur miljö- och återvinningssynpunkt. Sammantaget ger LED-tekniken en rad fördelar, både vad gäller funktion och utformning. Eftersom lysdioden inte avger ultraviolett (UV) eller infraröd (IR) strålning är tekniken extra lämplig för ljussättning av känsliga miljöer. Museer och utställningar med konstverk och artefakter eller dagligvaruhandel med exponering av livsmedel är några exempel. Till skillnad från en traditionell ljuskälla tänder lysdioden upp med maximal ljusnivå direkt och det är till och med så, att diodens livslängd påverkas positivt av frekvent tändning och släckning. Ljusflödet ökar också vid lägre omgivningstemperaturer, vilket gör armaturer med LED-teknik till det optimala valet i kyl- och frysrum eller utomhus. Lysdioden innehåller heller inte några rörliga eller ömtåliga delar. Rätt konstruerad är en LED-armatur därför väl rustad att tåla vibrationer och andra mekaniska påfrestningar. 8

9 Den som sätter in LED-lysrör i en befintlig installation tar över produktansvaret för hela armaturen. Retrofit. Räcker det att bara byta ut ljuskällan? Energieffektiv, driftsäker och långlivad. LED-tekniken är på många sätt överlägsen de traditionella ljuskällorna. Men för att den verkligen ska komma till sin rätt, krävs armaturer som utvecklats speciellt för LED. Ur ett kortsiktigt ekonomiskt perspektiv kan det framstå som lönsamt att behålla befintliga armaturer och bara byta ut ljuskällan mot LED. På marknaden finns det många typer av så kallade retrofit-ljuskällor som är avsedda att användas på detta sätt. Dessa LED-lösningar är bland annat tänkta som ersättare för kalljushalogen (HRGI) upp till 50 W samt för andra former av halogenlampor. En del av dem kan även ljusregleras. Denna typ av ljuskällor kan fungera bra i sammanhang där kraven på ljusflöde, ljuskvalitet och effektivitet är något lägre till exempel i hemmiljö. Saknar produktstandard I offentlig miljö, där huvuddelen av befintliga armaturer har utformats för olika typer av lysrör, får förfarandet helt andra följder. På marknaden förekommer även LED-lysrör som är tänkta att ersätta T8-lysrör (26 mm) drivna av konventionella förkopplingsdon. En armatur som ursprungligen konstruerats för lysrör fungerar i allmänhet inte särskilt väl med LED-lysrör. Vissa av LED-lysrören har också visat sig ha en konstruktion som gör dem direkt farliga. Detta har bland annat uppmärksammats av det svenska Elsäkerhetsverket som tvingat leverantörer att dra tillbaka sina produkter från marknaden. För närvarande finns ingen produktstandard för den här typen av LED-lysrör och de omfattas heller inte av standarden för ljusarmaturer. Detta för inte bara med sig tekniska utan också teoretiska problem eftersom den ursprungliga belysningsplaneringen påverkas. Värt att tänka på är att den som sätter in LED-lysrör i en befintlig installation tar över produktansvaret för hela armaturen. 9

10 En LED-armatur kan ha mycket lång livslängd förutsatt att den har en väl genomtänkt konstruktion och består av högkvalitativa komponenter. LED. Det ekonomiska alternativet I takt med ökande elpriser blir låg energiförbrukning allt viktigare. När det kommer till både energieffektivitet och livslängd är LED överlägset alla andra alternativ på marknaden. Men hur mycket kan man egentligen begära? Att jämföra LED med traditionella lösningar kan lätt bli en jämförelse mellan äpplen och päron. Vad som mäts upp i ett laboratorium hos en LED-tillverkare går heller inte att koppla direkt till hur en LED-modul presterar när den sätts i en armatur. För att få en bra uppfattning om kapaciteten måste LED sättas in i sitt belysningstekniska sammanhang. Verkningsgrad blir ljusflöde Energieffektiviteten hos armaturer med traditionella ljuskällor anges som verkningsgrad i procent (LOR). Verkningsgraden mäts genom att flödet från en fritt brinnande referensljuskälla jämförs med det uppmätta ljusflödet ur armaturen. En LED-armaturs energieffektivitet kan inte redovisas med en verkningsgrad. Anledningen är att LEDmoduler inte är standardiserade beträffande nominellt ljusflöde på det sätt som har gjorts med lysrör. Detta eftersom hela armaturen inklusive LED och driftdon räknas som en referens, och verkningsgraden då alltid blir 100 procent. Effektiviteten hos en LED-armatur redovisas istället av armaturtillverkaren med totalt uppmätt ljusflöde (lm) satt i förhållande till uppmätt effekt inklusive driftdon (lm/w) i ett stabilt drifttillstånd. Olika ljusfärger utan merkostnader En av fördelarna med LED är att tekniken kan framställa olika ljusfärger utan hjälp av ett filter, något som sparar mycket energi. Om man vill färgsätta ljuset från till exempel en traditionell spotlight krävs ett färgfilter som minskar ljusflödet med upp till 90 procent. Ljusfärgen från LED bestäms istället av vilket material som lysdioden är tillverkad av. 10

11 Passar många armaturtyper Ljusutbytet från en vit lysdiod är jämförbart med ljusutbytet från ett T5-lysrör. Utvecklingen inom LED-området går dock mycket snabbt och ett förbättrat ljusutbyte möjliggör allt fler armaturlösningar och applikationer. Men återigen är det viktigt att skilja på de data som redovisas för lösa lysdioder och de som redovisas för kompletta armaturlösningar. De uppgifter som tillverkarna av lysdioder eller LED-moduler presenterar avser nästan alltid det maximala ljusutbytet med en kall lysdiod. Man tar alltså ingen hänsyn till förluster på grund av ökad temperatur, driftdonets egenförbrukning eller förluster i reflektorer eller linser. Ljusutbytet hos en LED-armatur som är dåligt konstruerad eller drivs av ett sämre driftdon kan vara mer än halverat jämfört med lysdiodens nominella värde. Ljusutbytet är därför bara relevant om det avser hela systemet. Med dagens teknik kan en LED-armatur utvecklad för ändamålet ersätta en rad olika armaturtyper med traditionella ljuskällor från downlights med lågvoltsoch halogenljuskällor till allmänbelysning med T5-lysrör. Resultatet är bibehållen eller förbättrad energieffektivitet men målet bör också vara att upprätthålla kontrollen över ljuskomfort och styrning. Detta är viktigt inte minst i anslutning till arbetsrelaterade lokaler som är extra känsliga för bländning, till exempel kontor. normalt bortfall. Det som istället händer är att ljusflödet minskar under drift. Den förväntade livslängden definieras därför utifrån ljusflödet och sätts som 70 procent av armaturens nyvärde. Livslängden anges som L 70 följt av timmar. Standardlivslängden för de allra flesta LED-armaturer är L timmar, men det förekommer avvikelser både uppåt och nedåt. Den förväntade livslängden avgörs av en rad olika faktorer: Val av LED (fabrikat och typ) Hur hårt vald LED drivs (det vill säga hur hög ström den drivs med) Armaturkonstruktion (med tanke på lysdiodens eller LEDmodulens temperatur) Val av driftdon (driver) Miljön där produkten installeras Övriga materialval i konstruktionen lm/w Minst timmar En LED-armatur kan ha mycket lång livslängd förutsatt att den har en väl genomtänkt konstruktion och består av högkvalitativa komponenter. En lysdiod går mycket sällan sönder även om det som för all annan elektronik finns ett /1000 lm 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % 20 % 10 % 0 % Schematisk skiss över förluster. Bilden visar förloppet från den enskilda dioden via värmeförluster i modulerna (där dioderna värmer varandra), i armaturen, ljusförluster genom linser, reflektorer och driftdon fram till det ljus som faktiskt kommer ut ur armaturen. Beroende på konstruktionen kan varje förlust vara större eller mindre Ny teknik och effektivisering gör att kostnaden på LED-komponenter fortfarande sjunker men förväntas att plana ut. Diagrammet visar vad som hänt hittills och den förväntade kostnadsutvecklingen på en LED-modul. 11

12 När livslängden L 70 uppnåtts så fortsätter lysdioden att producera ljus under lång tid men ljusflödet minskar ytterligare. Därför bör LED-modulen, alternativt hela armaturen, bytas ut. Ny teknik kan föra med sig att det blir lönsamt att uppgradera hela installationen. Att man efter års drifttid väljer att behålla gamla armaturer, trots att det finns nyare, effektivare teknik tillgänglig är inte sannolikt. Underhållsfritt LED-armaturer är i stort sett underhållsfria under hela sin livslängd, i många fall kan LED-enheten inte heller bytas ut när den är förbrukad. Att slippa byta ljuskällor kan i många organisationer spara stora pengar och mycket tid, eftersom man inte behöver ställa personal och liftar till förfogande. Men självklart måste man även när det gäller LED-armaturer ta hänsyn till nedsmutsning inomhus såväl som utomhus. En av fördelarna med LED är att tekniken kan framställa färgat ljus utan hjälp av ett filter, något som sparar mycket energi Hur man beräknar förväntad livslängd: Efter 50,000 timmar återstår fortfarande ca 70 % av ljusflödet (L 70 50,000 h). 12

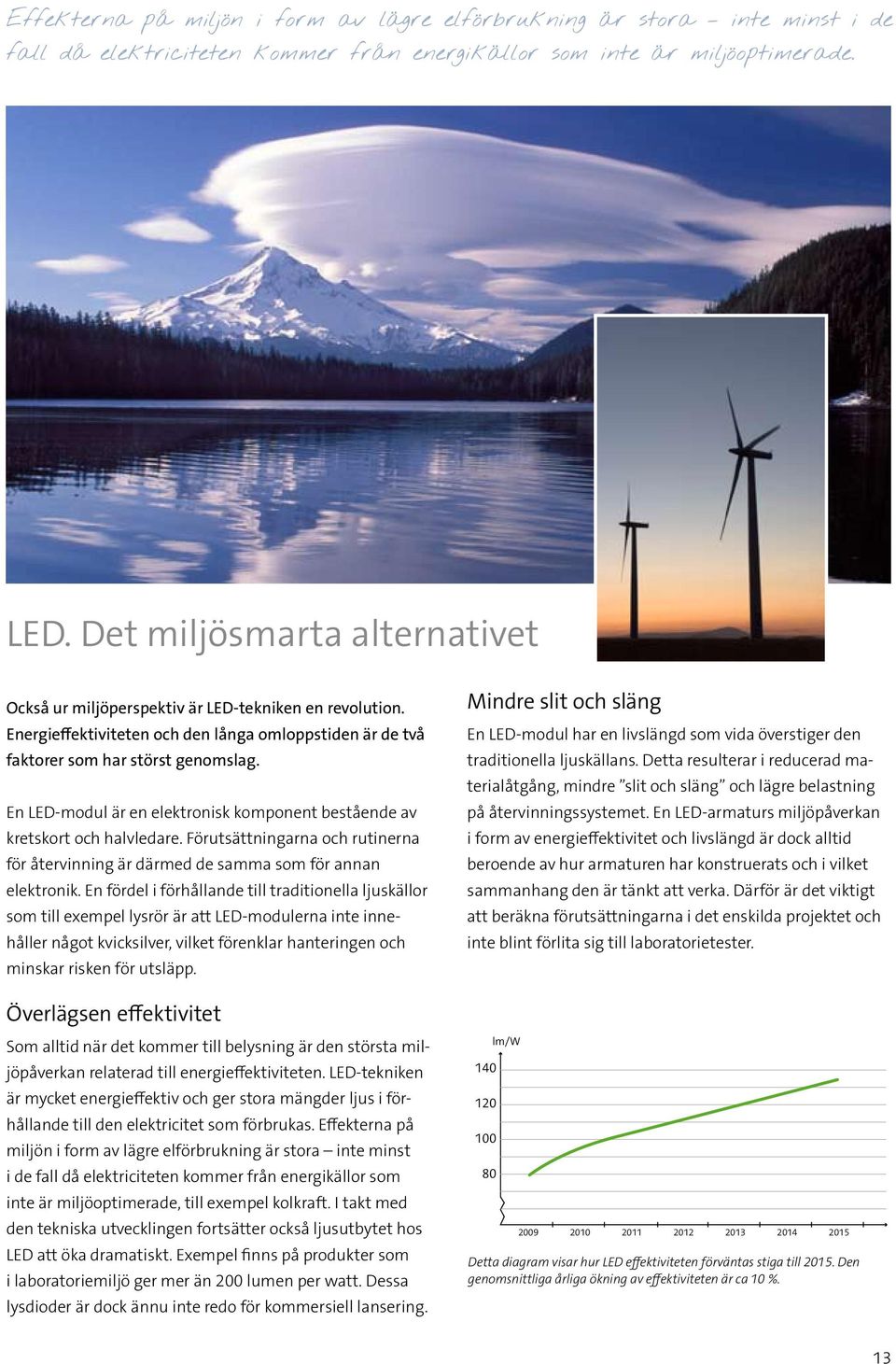

13 /1000 lm Effekterna på miljön i form av lägre elförbrukning är stora inte minst i de fall då elektriciteten kommer från energikällor som inte är miljöoptimerade. LED. Det miljösmarta alternativet Också ur miljöperspektiv är LED-tekniken en revolution. Energieffektiviteten och den långa omloppstiden är de två faktorer som har störst genomslag. En LED-modul är en elektronisk komponent bestående av kretskort och halvledare. Förutsättningarna och rutinerna för återvinning är därmed de samma som för annan elektronik. En fördel i förhållande till traditionella ljuskällor som till exempel lysrör är att LED-modulerna inte innehåller något kvicksilver, vilket förenklar hanteringen och minskar risken för utsläpp. Överlägsen effektivitet Som alltid när det kommer till belysning är den största miljöpåverkan relaterad till energieffektiviteten. LED-tekniken är mycket energieffektiv och ger stora mängder ljus i förhållande till den elektricitet som förbrukas. Effekterna på miljön i form av lägre elförbrukning är stora inte minst i de fall då elektriciteten kommer från energikällor som inte är miljöoptimerade, till exempel kolkraft. I takt med den tekniska utvecklingen fortsätter också ljusutbytet hos LED att öka dramatiskt. Exempel finns på produkter som i laboratoriemiljö ger mer än 200 lumen per watt. Dessa lysdioder är dock ännu inte redo för kommersiell lansering. Mindre slit och släng En LED-modul har en livslängd som vida överstiger den traditionella ljuskällans. Detta resulterar i reducerad materialåtgång, mindre slit och släng och lägre belastning på återvinningssystemet. En LED-armaturs miljöpåverkan i form av energieffektivitet och livslängd är dock alltid beroende av hur armaturen har konstruerats och i vilket sammanhang den är tänkt att verka. Därför är det viktigt att beräkna förutsättningarna i det enskilda projektet och inte blint förlita sig till laboratorietester lm/w Detta diagram visar hur LED effektiviteten förväntas stiga till Den genomsnittliga årliga ökning av effektiviteten är ca 10 %. 13

14 Ljuskvalitet Kvaliteten på LED-ljuset bestäms av många faktorer. Färgtemperatur, färgåtergivning och kromacitet påverkar både hur ljuset arbetar och hur det upplevs. I kombination med en genomtänkt armatur finns många positiva effekter. Eftersom LED tekniskt skiljer sig från traditionella ljuskällor är egenskaperna inte direkt jämförbara, men kraven på hur ljuset från en bra armatur ska uppföra sig är självklart desamma. Färgtemperatur En ljuskällas färgtemperatur anges i kelvin (K). Kelvin är ursprungligen ett mått på färgen hos en upphettad (och därmed glödande) svart kropp. För lampor med glödtråd är måttet lätt att applicera då färgtemperaturen (CCT) i kelvin blir densamma som den faktiska temperaturen hos tråden. För ljuskällor utan glödtråd till exempel lysrör, urladdningslampor och LED anges en korrelerad färgtemperatur i kelvin. De instrument och mätningar som finns har dock utvecklats för traditionella ljuskällor och inte specifikt för LED. International Commission on Illumination (CIE) har därför inlett ett arbete för att utveckla nya sätt att mäta. Även om olika tillverkare anger exakt samma färgtemperatur kan den skilja sig från tillverkare till tillverkare. Y Både vad gäller färgtemperatur och färgkvalitet är det är viktigt att inte stirra sig blind på nyvärdet. Undersök också hur kvaliteten förändras under produktens förväntade livslängd. Färgtemperaturen hos LED kan också förändras över tiden, vilket innebär att värdet efter ett antal tusen brinntimmar inte är det samma som för en ny produkt. När lysdioderna produceras blir variationen stor, både vad gäller färgtemperaturer och ljusflöden. Därför är det nödvändigt att välja ur ett begränsat sortiment något som på fackspråk kallas binning (sortering). Tillverkaren delar upp utfallet från produktionen i olika grupper beroende på prestandan. Ju snävare urval som görs, det vill säga att man bara accepterar lysdioder från ett enda sorteringsfack, desto jämnare blir kvaliteten på produkterna. Följden är att tillgången minskar och priset ökar, varför man normalt försöker att välja och acceptera dioder även från ett antal närliggande sorteringsfack. Variationer i vitt ljus Vitt LED-ljus skapas oftast genom att en blå lysdiod förses med ett lager lyspulver, bestående av fosfor. Detta kan antingen vara placerat direkt på dioden eller på en yttre skiva. Beläggningen omvandlar en del av strålningen till vitt ljus med olika färgtemperatur en process som påminner om den i ett vanligt lysrör. Ljuskvaliteten avgörs både av specifikationen på den blå lysdioden samt hur noggrant fosforn är anpassad till den valda dioden. Vita dioder finns i ett stort antal färgtemperaturer, från varmvit till mycket kall ( K). Eftersom en blå lysdiod är basen för det vita ljuset så är effektiviteten högre för kallare färgtemperaturer. En varmare färgtemperatur kräver nämligen att forsforn omvandlar en större andel av det ursprungliga blå ljuset X Illustrationen visar hur man beräknar korrelerad färgtemperatur. Den inritade kurvan visar färgtemperatur i faktiska Kelvingrader. För att få fram en korrelerad färgtemperatur mäts ljuskällans kromacitet. Detta värde ligger på någon av de isotermiska linjer och där linjen korsar kurvan sätts den korrelerade färgtemperaturen. Principen för att skapa vitt ljus från en blå diod, eller i fallet till höger, från ett kluster av dioder. På en enskild diod täcker fosforn dioden, i en modul är forsforn placerad på en skiva som täcker alla dioder i modulen. 14

15 Färgåtergivning Färgåtergivningen hos LED är inte exakt densamma som hos en traditionell ljuskälla. Dock anges den, precis som för övriga ljuskällor, i Ra/CRI. Ra-skalan löper från och är ett mått på ljuskällans förmåga att återge färger. Färgåtergivningen (Ra) kan beroende på val av lysdiod normalt variera från 60 till 95. Ett högt Ra medför oftast ett något lägre ljusutbyte. Färgåtergivningen bedöms enligt CIEs metod och mäts normalt efter på åtta färger enligt CRI (Color Rendering Index) där Index löper från 1 8 (se illustrationen). Färgåtergivningsindexet (CRI Color Rendering Index) anges som ett medelvärde (Ra) och en ljuskälla kan alltså vara bra på att återge sju av dessa men sämre på att återge den åttonde. Som kompletterande skala finns Ra 1 14 vilken innerhåller ytterligare sex färger. Som illustrationen visar klarar den aktuella lysdioden inte att återge den klarröda färgen, nummer 9, på ett optimalt sätt vilket får till följd att medelvärdet för Ra 1 14 är lägre än det för Ra 1 8. Oavsett medelvärde kan man ändå utläsa att återgivningen av rött inte är den bästa, något som är vanligt när det kommer just till LED. Färgåtergivningen kan alltså skilja sig mellan olika dioder från olika tillverkare men är knuten till lysdiodens spektralfördelning. En granskning av spektralfördelningen kan ge mer information om lysdiodens förmåga att återge färger. Värt att notera är också att färgåtergivningen kan skilja sig mellan en ny LED och en som brunnit ett antal tusen timmar. LED 4000 K (Fortimo) Wavelength (nm) T K Wavelength (nm) Tungsten Wavelength (nm) CDM Wavelength (nm) CRI(1 8) CRI(1 14) 15

16 Kromacitet En LED-produkts kromacitet (färgkvalitet), det vill säga hur stor avvikelsen är i ljusfärgen, anges med MacAdamellipser SDCM (Standard Deviation of Color Matching) enligt standarden CIE MacAdam-systemet kommer ursprungligen från USA och innebär att färgkvaliteten graderas i skalan Mellan 0 och 4 är det svårt att se skillnader i färg, men uppåt i skalan kan man uppleva tydliga och direkt störande skillnader i vissa applikationer. Problemen är störst då man ljussätter vita ytor eller placerar LED-lister väldigt nära en vit vägg. I övriga applikationer är problemen små, men en god regel är att undvika MacAdam 7 SDCM eller sämre i inomhusapplikationer. I en utomhusmiljö kan dock MacAdam 7 SDCM ses som fullt tillräcklig medan kraven inomhus normalt ligger på MacAdam 3 5 SDCM. En tydlig trend är att kvaliteten förbättras undan för undan. Som jämförelse ligger ett T5- lysrör från de stora tillverkarna inom MacAdam 4. Också när det gäller färgkvaliteten är det är viktigt att inte stirra sig blind på nyvärdet, utan att också undersöka hur kvaliteten förändras under produktens förväntade livslängd. Vissa lysdioder kan hålla mycket hög färgkvalitet under de första tusen timmarna men försämras sedan snabbt. Även armaturkonstruktionen kan påverka negativt om kylningen av lysdioden inte är tillräcklig eller om lysdioden drivs för hårt. 16

17 Metoder för dokumentation CELMA, den europeiska organisationen för armaturtillverkare, ser det som angeläget att armaturleverantörer, trots frånvaron av heltäckande standarder, dokumenterar sina LED-armaturer på ett enhetligt sätt. Som en följd av detta deltar CELMA aktivt i standardiseringsarbetet, och har i avvaktan på färdiga standarder föreslagit ett antal parametrar och mätmetoder för dokumentation av LED-armaturer. Dessa parametrar kommer med all sannolikhet att finnas med i kommande standarder IEC och CEN. Fördelarna med en enhetlig redovisning är att det blir möjligt att jämföra LED-armaturer från olika tillverkare på ett riktigt och rättvist sätt. Marknadens aktörer vet då också vilken information de ska kräva in från leverantörer utanför CELMA för att kunna göra riktiga jämförelser. Mätningar görs på en komplett armatur med för armaturen avsett driftdon. Mätningen sker vid en omgivningstemperatur (T a ) på 25 C, då värdena stabiliserats Stor variation i färgkvaliteten ger en större ellips och ett högre MacAdamvärde. Ellipsens storlek räknas ut med en formel. Med LED av dålig kvalitet kan direkt störande skillnader upplevas. Problemen är störst då man ljussätter vita ytor. 17

18 Konstruktionen av en LED-armatur avsedd för arbetsmiljöer kräver en noggrann avvägning mellan komfort och ekonomi. Visuell upplevelse Den stora utmaningen när det kommer till LED-belysning är att hålla bländningen inom rimliga nivåer. Det är inte ovanligt att dioder och LED-moduler har en luminans (ljusintensitet) över cd/m². Detta ska jämföras med ett standard T5-lysrör som har en luminans på cd/m². Konstruktionen av en LED-armatur avsedd för arbetsmiljöer kräver alltså en samvetsgrann avvägning mellan komfort och ekonomi. Ur ekonomisk synpunkt är givetvis en naken LED-modul med kylkropp och extern driver det bästa, om man bara ser till förhållandet lumen/watt. Teoretiskt sett skulle man kunna bygga en variant på en kontorsarmatur med radplacerade LED på en aluminiumyta. Flödet skulle då kunna uppgå till 120 lumen/watt samtidigt som alla standarder skulle uppfyllas. Däremot skulle det vara direkt obehagligt att vistas i rummet. Ju högre effektivitet, desto mer bländar armaturen. Och detta är något som man måste ha i åtanke vid armaturvalet även om armaturen i fråga uppfyller gällande standarder. LED-armaturer med höga ljusflöden avsedda för användning i normala arbetsmiljöer kräver sålunda en armaturkonstruktion som inte enbart lägger fokus på hög effektivitet utan också tar hänsyn till luminanserna. Ljuset från en lysdiod eller LED-modul måste nästan alltid kontrolleras eller styras med reflektorer, linser eller någon form av diffuserande material. Vilka reflektormaterial eller linser som används är avgörande för armaturens effektivitet. När det gäller linser är det också vanligt att de är direkt knutna till respektive fabrikat och typ av lysdiod. 18

19 19

20 Driftdon och drifttemperatur Driftdonet är hjärtat som driver en LED. Denna kan drivas på flera olika sätt och därför är det viktigt att man använder rätt driftdon för armaturtypen. Ett felaktigt valt eller inkopplat driftdon kan skada eller i värsta fall förstöra anslutna LED-armaturer. Drift av lysdioder eller LED-moduler kräver speciellt anpassade driftdon, så kallade drivers. Ett driftdon omvandlar 230 V nätspänning till lämpliga värden för drift av komponenten. Det är viktigt att driftdonet är avsett för, samt godkänt för drift av, lysdioder. De flesta anpassade driftdon är dessutom utförda som SELV (Safety Extra Low Voltage) vilket innebär att själva dioden eller armaturdelar inte behöver skyddas mot beröring. Nackdelen med SELVsystem är att effektiviteten blir något lägre jämfört med en lösning utan SELV och anledningen är att förluster uppstår i isolationskretsen. Armaturer utan SELV är konstruerade så att det inte enkelt går att komma åt LED-moduler eller tillhörande ledningar. Ett verktyg krävs för att komma åt komponenterna. Ström eller spänning LED drivs huvudsakligen på två sätt med konstant ström eller konstant spänning. Konstantströmsdriften innebär att anslutna dioder drivs med en konstant ström vilken vanligtvis är 350, 500, 700 eller 1050 ma. Vid konstantströmsdrift är anslutna LED kopplade i serie till driftdonet och spänningen i kretsen beror på antalet seriekopplade dioder. Varje diod har en framspänning och vid seriekoppling adderas denna framspänning med motsvarande antalet dioder. En downlight med 3 dioder avsedd för att drivas av ett driftdon med konstantström får en sekundärspänning på ca 9 V DC (3 3 V). Kopplas flera armaturer i serie mot ett gemensamt driftdon multipliceras spänningen med antalet armaturer. Vid konstantströmsdrift är anslutna LED kopplade i serie till driftdon. Vid konstantspänning är anslutna LED kopplade parallellt till driftdon. 20

21 SELV-begränsningarna innebär att det inte går att seriekoppla hur många dioder som helst eftersom sekundärspänningen då blir för hög. Dessutom är det inte troligt att driftdonet klarar av att mata ut så hög spänning eller effekt. SELV-begränsning i EN (armaturstandard): För IP 20-armaturer gäller max 60 V DC och för armaturer med högre kapslingsklass än IP 20 gäller 30 V DC. Detta under förutsättning av dioderna är berörbara. Är de skyddade är tillåten spänning 120 V DC. Hänsyn måste dock alltid tas till armaturens certifiering och vilka driftdon som rekommenderas. Konstant spänning används oftast för LED-produkter med stort antal dioder, exempelvis LED-lister eller LEDprodukter med funktionen lysande linje. Anslutna LED är då kopplade parallellt till driftdonen. Den konstanta spänningen är oftast 8, 10, 12, 24 eller 48 V DC. Flera LEDprodukter kan parallellkopplas till ett gemensamt driftdon förutsatt att denna klarar ansluten last. Att tänka på är spänningsfallet i ledningar som beräknas lika som för traditionella klenspänningsinstallationer. Använd rätt driftdon Oavsett typ av drift är det viktigt att driftdonet är anpassat till den typ av LED-armatur som skall drivas. Även polariteten är viktig eftersom det är likspänning (DC) som gäller. En felaktigt valt eller inkopplat driftdon kan skada eller förstöra anslutna LED-armaturer. Det är viktigt att driftdonet är avsett för, samt godkänt för, drift av lysdioder. Även om vissa lysdioder kan drivas av 21

22 konventionella transformatorer så kan dessa sakna olika skydd, exempelvis kortslutningsskydd, vilket kan orsaka personskador. Drifttemperatur Från traditionella ljuskällor finns det alltid en utstrålning av värme. LED avger ingen värme i själva ljuset men värmen är ändå ett problem. Jämfört med traditionella ljuskällor som kyls av omgivande luft måste lysdioden kylas av genom materialet bakåt. Värmen är alltså det som har störst negativ inverkan på LED när det gäller livslängd, ljusutbyte och effektivitet. Vid utveckling av LED-armaturer ombesörjer Fagerhult därför alltid att temperaturen för ingående komponenter hålls inom fabrikantens specifikation, samt att den motsvarar de krav som vi ställer i vår egen policy. Fagerhults LED-policy Fagerhult använder enbart lysdioder eller LED-moduler från de erkända tillverkarna och strävar efter att driva dessa optimalt med tanke på livslängd och effektivitet. Störst negativ inverkan har en för hög temperatur. Vid utveckling av LED-armaturer säkerställs därför att temperaturen för ingående komponenter både hålls inom fabrikantens specifikation, samt motsvarar de krav vi ställer i vår egen policy. Denna policy är densamma som vi sedan många år tillämpar för annan elektronik som till exempel HF-don och nödljusaggregat. Rent konkret innebär det att vi adderar en säkerhetsmarginal när vi mäter LEDmodulens tc-temperatur eller beräknar lysdiodens temperatur (tj). På detta sätt säkerställs att angiven förväntad livslängd motsvaras med marginal. Att skapa denna marginal kan oftast ske utan att öka kostnaden för produkten då hänsyn till detta tas mycket tidigt i utvecklingsprocessen. För att optimera konstruktionen används en mjukvara för simuleringar av temperaturer, och kontroll av beräkningen sker på armaturprototyper med värmekamera. Vid kontrollen eller provningen installeras armaturen alltid som den är tänkt att användas av slutkund. 22

23 Styrning LED-belysning av hög kvalitet kan med fördel regleras genom olika ljusstyrningssystem. Förutom kontroll av intensitet, tid, dagsljusinfall och närvaro finns också helt nya möjligheter att styra ljusets färg. Ljusreglering av LED sker professionellt med driftdon som har så kallad pulsviddsmodulering (ofta förkortat PWM). Ansluten last drivs då med en teknik bestående av en fyrkantsvåg med varierande frekvens. Lasten slås då på och av med en hög frekvens vilket upplevs som om att ljusnivån ändras. Driftdon med PWM finns med olika typer av kontrollgränssnitt som DALI, DSI, DMX 512 samt switch- DIM. PWM-enheter finns även som lösa enheter att koppla mellan driftdon med konstant spänning och last. belastningar. DMX 512 är ett standardprotokoll som från början är utvecklat för att via ljusbord styra belysning och dimrar i teatermiljö. Överföringshastigheten är stor och ställer därmed krav på både installationen samt valet av kablage och anslutningar. Utvecklingen av ljuskällor och behovet av färgat ljus i olika applikationer har dock gjort att DMX-styrningen kommit till användning också i många andra miljöer. DMX utvecklas DMX finns även som en nyligen uppdaterad version, RDM, där man kan adressera belastningar via DMX-kablaget. Detta kräver att både belastningar och programvara är rätt valda. Det vanligaste sättet att adressera DMX är med en DIP-switch-inställning på varje enhet. (RDM finns idag bland annat i Fagerhults Pleiad LED Wallwasher med Lexel.) DMX jämfört med DALI I en jämförelse mellan DMX och DALI är skillnaderna fler än likheterna. DALI är utvecklat med tyngdpunkt på energieffektiv lysrörsbelysning i offentliga miljöer där människor vistas och arbetar. Genomslagskraften hos DALI har varit stor med tanke på dess begränsning, men enkelheten har varit avgörande. Flera kontrollenheter kan kontrollera alla eller delar av belastningarna. Inom en inte alltför avlägsen framtid kommer DALI Color Control Command läggas till och komplettera dagens DALI-standard. Färgväxling RGB/DMX Färgväxling med LED i färgerna rött, grönt och blått kallas allmänt för RGB-styrning. Genom att blanda och kombinera de tre färgerna i olika styrka är det möjligt att skapa omkring olika färger. I det fall man vill skapa en egen färg krävs alltid någon typ av kontrollenhet eller interface till en programvara som kommunicerar via DALI eller DMX 512. Kontrollenheten kan vara ett ljusbord vilket hör till ovanligheterna i många applikationer en router eller någon form av kontrollpanel. Ofta sätts likhetstecken mellan DMX, RGB och LED, och enkelt beskrivet är DMX en kontrollenhet som styr alla Jämförelse DALI/DMX Styrprotokoll DALI DMX Hastighet Långsamt Snabbt Antal adresser Flera enheter på samma adress Nej ¹) Ja Automatisk adressering Ja Nej ²) Centraliserad styrning Nej Ja Decentraliserad styrning Ja Nej Kabellängd 300 m 300 m Kabelkrav Nej Ja, Cat5 Slutmotstånd Nej Ja 1) Konvertrar för 1 10 V är vanligt. 2) RDM-armaturer kan adresseras via programvara. 23

24 Högre effektivitet, lägre priser och bättre tillämpningar av tekniken kommer att bidra till en stadigt ökad efterfrågan på LED. 24

25 LED. En blick på framtiden Utvecklingen inom LED är hisnande. På bara några år har effektiviteten fördubblats, samtidigt som kostnaderna har sjunkit kraftigt. Vad händer härnäst? Utvecklingen kommer med sannolikhet att fortsätta även om den planar ut något. Det är inte orimligt att förvänta sig att LED-system som idag ligger på 100 lm/w inom 1 2 år kommer att vara uppe i dryga 150 lm/w. Allt eftersom volymerna ökar kommer kostnaderna att falla men hur mycket är mer osäkert. Klart är dock att högre effektivitet, lägre priser och bättre tillämpningar av tekniken kommer att bidra till en stadigt ökad efterfrågan på LED-armaturer för offentliga miljöer. Det är inte orimligt att anta att LED-belysningen inom tiotalet år kommer att dominera försäljningen. Som ett led i vidareutvecklingen bedriver Fagerhult ett forskningsarbete som syftar till att ta reda på hur människan uppfattar LED-belysning. Indikationer på att LED-ljuset uppfattas som ljusare än det från traditionella ljuskällor vid samma effekter, väcker frågor om möjligheter till ytterligare energibesparing. Arbetet pågår även att utveckla ännu fler applikationer för allmän- och arbetsbelysning som kan ersätta armaturer med T5-lysrör. Inom belysningsindustrin bedrivs också ett gemensamt standardiseringsarbete benämt Zhaga. Arbetet syftar till att ta fram gemensamma produktstandarder både när det gäller fysiska mått och anslutningar till elektriska, fotometriska och termiska produktstandarder. Arbetet avser främst LED-moduler och driftdon med avsikten att förenkla bytet av dessa. De första standardiserade modulerna beräknas finnas framme under

26 Multilume Flat Multilume Flat är den första LED-armaturen som är mer effektiv än en T5-armatur. Multilume Flat producerar mer än 80 lumen per watt med bibehållen ljusergonomi och är avsedd för allmänbelysning i bland annat kontor. En smäcker aluminiumprofil med lågt infällnadsdjup ger många fördelar under byggprocessen. Multilume Flat är utvecklad för dagsljus- och närvarostyrning och kan utrustas med två olika bländskydd mikroprisma eller opalt. Pleiad G3 Pleiad G3 är LED-downlights utvecklade speciellt för allmänbelysning. En innovativ reflektor gör det möjligt att kombinera LED-teknikens effektivitet och höga ljusflöden med god avbländning och ljusbehandling. Ett stort antal modeller och tillbehör ger en komplett ljussättning för alla typer av rum och behov. Kommunikationsytor och kontorslokaler är bara några exempel. 26

27 Pleiad Power LED Pleiad Power LED är en liten, kompetent downlight som låter verkningsgrad och energieffektivitet gå hand i hand. Armaturen är utvecklad för utrymmen som kräver ett generöst och varierat allmänljus. Entréer, samlingssalar och showrooms är platser där Pleiad Power LED kommer extra väl till sin rätt. Pleion Pleion är en downlightserie med linsteknik, speciellt utvecklad för LED. Linserna möjliggör en rad olika spridningsvinklar och ett väl avbländat ljus vilket gör den lämplig för alla typer av miljöer där man vill skapa variation i ljussättningen eller accentuera föremål. Möjligheten att vinkla armaturen bidrar till armaturens inneboende flexibilitet. 27

28 Pleiad LED Wallwasher Pleiad LED Wallwasher utnyttjar LED-tekniken optimalt. En ny reflektordesign gör det möjligt att undvika en mörk rand där väggen möter taket. En jämn, mjuk matta av ljus fyller istället hela väggen och skapar nya möjligheter till effektfull och varierad ljusplanering. I serien ingår även en kompletterande downlight som följer upp den kvadratiska formen. Easy LED Easy LED är ett energieffektivt och flexibelt alternativ till klassiska infällda downlights med halogenljuskälla. Storlek, design och funktion gör den väl lämpad för representativa miljöer som hotell och kontor där brinntiderna ofta är långa. Easy LED finns i två varianter: en fast modell samt en modell som är vippbar 30 och vridbar 355 och därmed möjliggör accentuering av väggar och föremål. Båda är utförda i vitt alternativt i alugrått och har IP 44 vilket medger installation även i badrum. 28

29 Freedom Freedom är en nyskapande armatur som utnyttjar formfriheten och litenheten hos LED-tekniken. Rita dina egna linjer av ljus i luften, i taket och på väggen. Med hjälp av två moduler, en rak och en svängd, byggs armaturen upp för att följa rummets utformning eller en kreativ idé. Avsikten har varit att ge arkitekter, inredare och ljusdesigners full frihet i uttrycket. Gaudi I Gaudi möter ny teknologi klassiska belysningsprinciper. LED-modulernas litenhet har utnyttjats för att skapa raka och cirkulära ljuskronor med rena linjer och små mått. Med en form inspirerad av klassiska arkitektoniska principer bär Gaudi upp ett helt rum. 29

30 Fasett Fasett är en väggarmatur i samtida design, speciellt utvecklad för LED-tekniken. Armaturen ger ett välriktat, jämnt och komfortabelt ljus. En LED-modul med tät positionering av lysdioderna gör att inga punktbildningar från dioderna uppstår på väggen. Komponenterna är inkapslade, vilket gör Fasett till ett bra val för lokaler med hög nyttjandegrad. Armaturen är i det närmaste underhållsfri och har dessutom utrustats med reglerbara don för extra smidig ljusstyrning. Beetle Beetle är en väggarmatur utvecklad för LED. Formspråket är en dialog med klassiska, rundade armaturformer och har möjliggjort ett väl reflekterat och behagligt avbländat ljus. Inkapslade komponenter gör Beetle till en robust och underhållsfri lösning för miljöer med många människor i rörelse. Armaturen har också försetts med reglerbara don för smidig ljusstyrning. G5 G5 är en armatur avsedd för platsbelysning vid skrivbord och andra arbetsytor. LED-tekniken gör armaturen till ett ytterst energieffektivt alternativ till traditionella halogenlösningar. LED möjliggör också ett bättre riktat ljus med fullt fokus på bordsytan och minimalt med spill uppåt. Armaturdesignen tar tillvara teknikens alla möjligheter och kombinerar små mått med rena linjer. Kostnadseffektiv vardagslyx! 30

31 Zoft LED Zoft LED är en väggarmatur i klassiskt utförande, men med LED-teknikens fördelar när det kommer till livslängd och underhållsfrihet. Armaturen är väl avbländad med jämn ljusfördelning vilket gör den extra lämplig i miljöer med nivåskillnader, till exempel trapphus. Armaturstommen är vit med en kupa av matt, opalt glas, alternativt akryl för miljöer som kräver ökad tålighet. Zoft LED har även utrustats med reglerbara don för extra smidig ljusstyrning. Densus LED LED-tekniken kräver bra kylning för att prestera optimalt, något som gör den extra tacksam att använda i kalla eller väl ventilerade utrymmen. LED tänder också upp mycket snabbt, även vid låga temperaturer. Densus LED är en robust belysningslösning för svalare utrymmen som kyl-, och frysrum, lastbryggor och andra miljöer där armaturen tänds och släcks många gånger per dygn. 31

32 LED handrail LED Handrail är ett helt nytt sätt att integrera ljus i arkitekturen utomhus och inomhus. Den smäckra handledaren i aluminium skapar en sammanhängande, lysande linje som förstärker rummets planering, oavsett om det rör sig om en entré, en innergård eller en park. Ett generöst program med många olika moduler och tillbehör gör det möjligt att bygga ett räcke som följer sammanhanget. Lättapplicerat, energieffektivt och underhållsfritt! 32

33 33

34 Rondo LED Rondo LED är en vidareutveckling av Fagerhults klassiska Rondo-serie. Rondo LED har nykonstruerats för att på bästa sätt ta tillvara LED-tekniken. Det riktade LED-ljuset i kombination med ny reflektorteknik ger mycket höga verkningsgrader med bibehållen god avbländning. Rondo LED är en komplett serie som omfattar såväl stolpe, som vägg och takarmaturer för infällning eller ytmontering. Triton Triton är en robust basarmatur med en optik som specialutvecklats för LED. Mjuka, rena linjer och modeller för både pollare och vägg innebär att Triton är lättapplicerad i alla typer av miljöer. Kombinationen av underhållsfrihet och energieffektivitet gör armaturen till något av en instegsmodell i sammanhang där man vill utvärdera LEDtekniken. 34

35 Stela Stela tar LED-tekniken till sin spets. Armaturens konstruktion har optimerats för driften av LED och ger bästa möjliga utdelning både vad gäller verkningsgrad och livslängd. Därför lämnar vi också en garanti på armaturens funktion upp till 20 år. Stela finns som stolparmatur i flera olika modeller, bland annat den djupare Stela Long för gatubelysning. Azur LED Azur LED har konstruerats speciellt för LED och kännetecknas av en avancerad relfektorteknik. Azur LED stolpe är en indirekt belysningslösning som utnyttjar lysdiodens riktade ljus optimalt. Allt uppljus fångas upp av den övre reflektorn och distribueras tillbaka genom kupans opala yta resultatet är en effektiv, bredstrålande och mycket komfortabel belysning. Ljusbilden är väl kontrollerad och allt ljus hamnar där det gör bäst nytta. Azur LED finns som stolpe och väggarmatur och kan med fördel kombineras med tidigare modeller i Azur-familjen. 35

36 produced by fagerhults belysning ab Fagerhult utvecklar, tillverkar och marknadsför professionella belysningssystem för publika miljöer såsom kontor, skolor, industrier och sjukhus. Vår verksamhet bedrivs med ständigt fokus på design, funktion, flexibilitet och energibesparande lösningar. Fagerhult är en del av Fagerhultgruppen, en av Europas ledande belysningskoncerner med verksamhet i fler än 15 länder. AB Fagerhult är noterat på Nasdaq OMX Nordiska Börs i Stockholm. fagerhults belysning sverige ab huvudkontor Habo Tel Fax info@fagerhult.se försäljningskontor och utställningar göteborg Gamla Almedalsvägen Göteborg Tel Fax malmö John Ericssons väg ABC-husen Malmö Tel Fax stockholm Tegelviksgatan Stockholm Tel Fax örebro Mosåsvägen Örebro Tel Fax örnsköldsvik Storgatan 4 Box Örnsköldsvik Tel Fax SE
