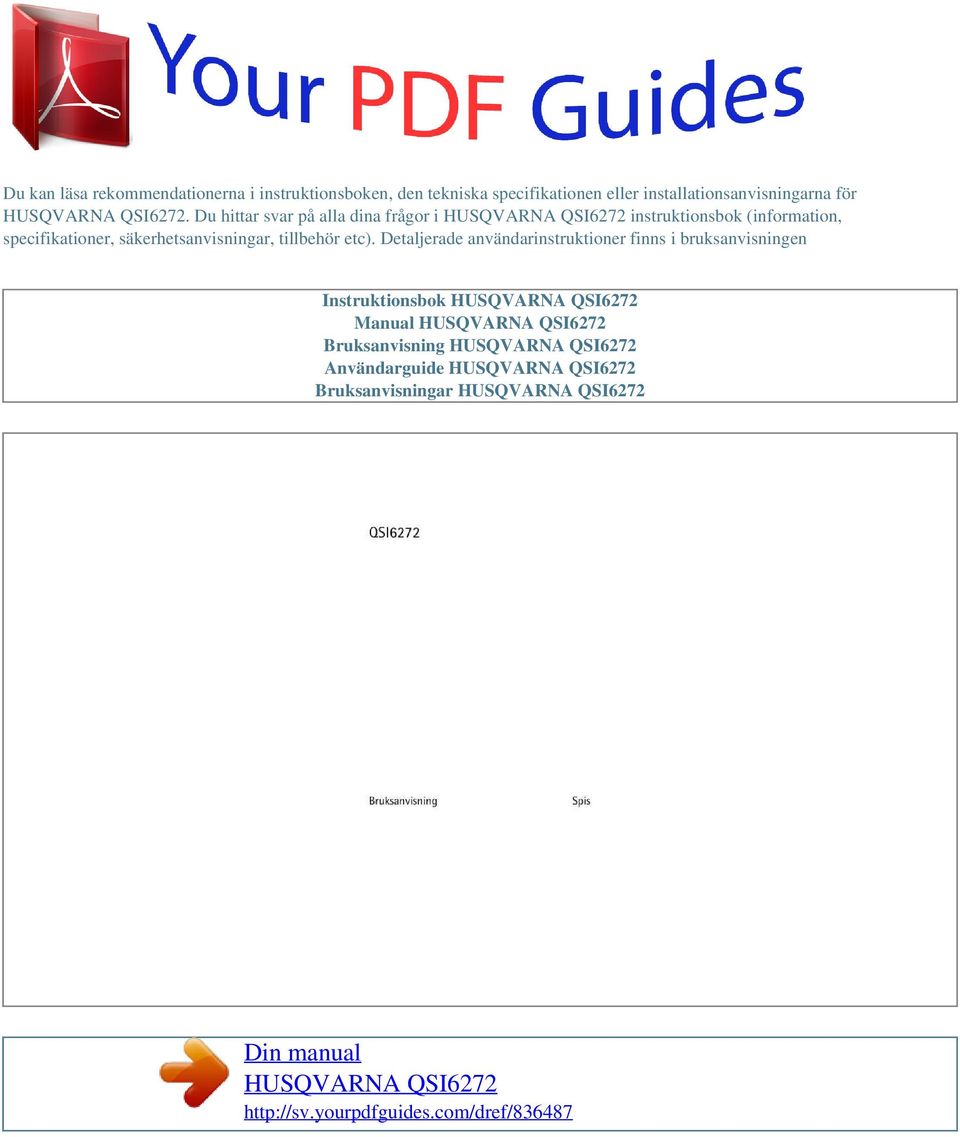

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

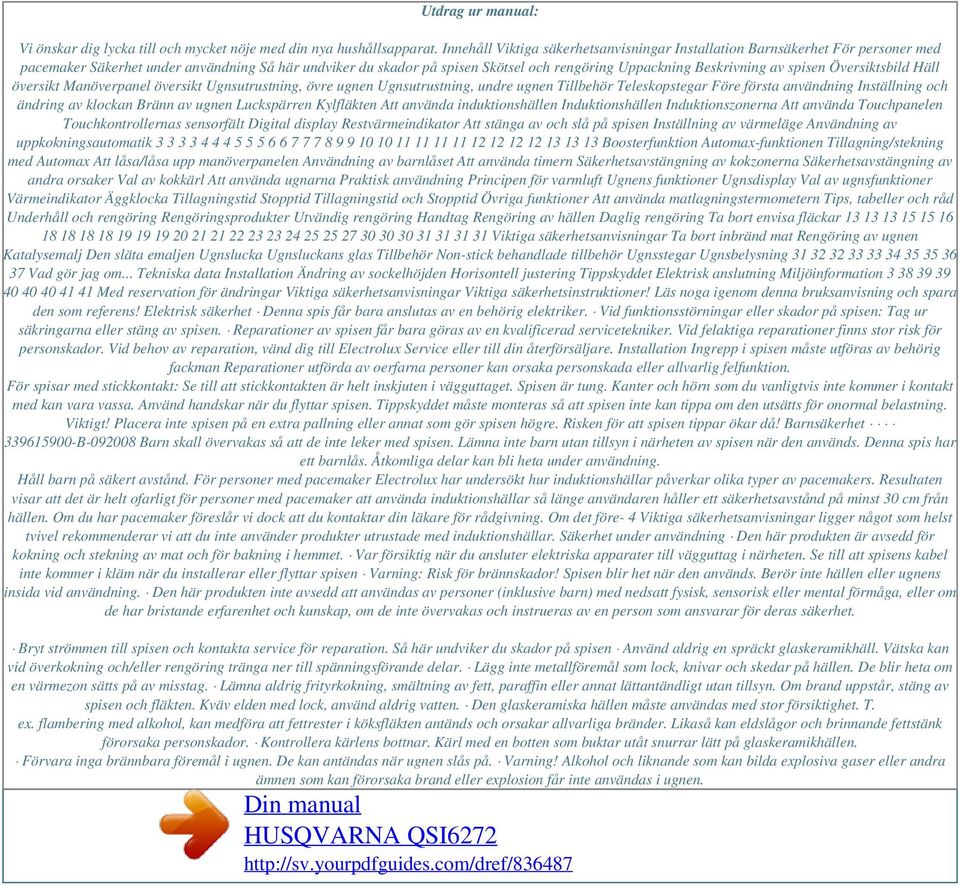

2 Utdrag ur manual: Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat. Innehåll Viktiga säkerhetsanvisningar Installation Barnsäkerhet För personer med pacemaker Säkerhet under användning Så här undviker du skador på spisen Skötsel och rengöring Uppackning Beskrivning av spisen Översiktsbild Häll översikt Manöverpanel översikt Ugnsutrustning, övre ugnen Ugnsutrustning, undre ugnen Tillbehör Teleskopstegar Före första användning Inställning och ändring av klockan Bränn av ugnen Luckspärren Kylfläkten Att använda induktionshällen Induktionshällen Induktionszonerna Att använda Touchpanelen Touchkontrollernas sensorfält Digital display Restvärmeindikator Att stänga av och slå på spisen Inställning av värmeläge Användning av uppkokningsautomatik Boosterfunktion Automax-funktionen Tillagning/stekning med Automax Att låsa/låsa upp manöverpanelen Användning av barnlåset Att använda timern Säkerhetsavstängning av kokzonerna Säkerhetsavstängning av andra orsaker Val av kokkärl Att använda ugnarna Praktisk användning Principen för varmluft Ugnens funktioner Ugnsdisplay Val av ugnsfunktioner Värmeindikator Äggklocka Tillagningstid Stopptid Tillagningstid och Stopptid Övriga funktioner Att använda matlagningstermometern Tips, tabeller och råd Underhåll och rengöring Rengöringsprodukter Utvändig rengöring Handtag Rengöring av hällen Daglig rengöring Ta bort envisa fläckar Viktiga säkerhetsanvisningar Ta bort inbränd mat Rengöring av ugnen Katalysemalj Den släta emaljen Ugnslucka Ugnsluckans glas Tillbehör Non-stick behandlade tillbehör Ugnsstegar Ugnsbelysning Vad gör jag om... Tekniska data Installation Ändring av sockelhöjden Horisontell justering Tippskyddet Elektrisk anslutning Miljöinformation Med reservation för ändringar Viktiga säkerhetsanvisningar Viktiga säkerhetsinstruktioner! Läs noga igenom denna bruksanvisning och spara den som referens! Elektrisk säkerhet Denna spis får bara anslutas av en behörig elektriker. Vid funktionsstörningar eller skador på spisen: Tag ur säkringarna eller stäng av spisen. Reparationer av spisen får bara göras av en kvalificerad servicetekniker. Vid felaktiga reparationer finns stor risk för personskador. Vid behov av reparation, vänd dig till Electrolux Service eller till din återförsäljare. Installation Ingrepp i spisen måste utföras av behörig fackman Reparationer utförda av oerfarna personer kan orsaka personskada eller allvarlig felfunktion. För spisar med stickkontakt: Se till att stickkontakten är helt inskjuten i vägguttaget. Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar när du flyttar spisen. Tippskyddet måste monteras så att spisen inte kan tippa om den utsätts för onormal belastning. Viktigt! Placera inte spisen på en extra pallning eller annat som gör spisen högre. Risken för att spisen tippar ökar då! Barnsäkerhet B Barn skall övervakas så att de inte leker med spisen. Lämna inte barn utan tillsyn i närheten av spisen när den används. Denna spis har ett barnlås. Åtkomliga delar kan bli heta under användning. Håll barn på säkert avstånd. För personer med pacemaker Electrolux har undersökt hur induktionshällar påverkar olika typer av pacemakers. Resultaten visar att det är helt ofarligt för personer med pacemaker att använda induktionshällar så länge användaren håller ett säkerhetsavstånd på minst 30 cm från hällen. Om du har pacemaker föreslår vi dock att du kontaktar din läkare för rådgivning. Om det före- 4 Viktiga säkerhetsanvisningar ligger något som helst tvivel rekommenderar vi att du inte använder produkter utrustade med induktionshällar. Säkerhet under användning Den här produkten är avsedd för kokning och stekning av mat och för bakning i hemmet. Var försiktig när du ansluter elektriska apparater till vägguttag i närheten. Se till att spisens kabel inte kommer i kläm när du installerar eller flyttar spisen Varning: Risk för brännskador! Spisen blir het när den används. Berör inte hällen eller ugnens insida vid användning. Den här produkten inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte övervakas och instrueras av en person som ansvarar för deras säkerhet. Bryt strömmen till spisen och kontakta service för reparation. Så här undviker du skador på spisen Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkokning och/eller rengöring tränga ner till spänningsförande delar. Lägg inte metallföremål som lock, knivar och skedar på hällen. De blir heta om en värmezon sätts på av misstag. Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Om brand uppstår, stäng av spisen och fläkten. Kväv elden med lock, använd aldrig vatten. Den glaskeramiska hällen måste användas med stor försiktighet. T. ex. flambering med alkohol, kan medföra att fettrester i köksfläkten antänds och orsakar allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka personskador. Kontrollera kärlens bottnar. Kärl med en botten som buktar utåt snurrar lätt på glaskeramikhällen. Förvara inga brännbara föremål i ugnen. De kan antändas när ugnen slås på. Varning! Alkohol och liknande som kan bilda explosiva gaser eller andra ämnen som kan förorsaka brand eller explosion får inte användas i ugnen.

3 Placera inte kemikalier och rengöringsmedel i förvaringslådan. Bryt strömmen till spisen och kontakta service för reparation. Om emaljen. Förändringar i ugnsemaljens färg som resultat av användning påverkar inte spisens lämplighet för normal och korrekt användning. Sådana förändringar utgör därför inget garantifel. Skötsel och rengöring Håll glaskeramikhäll och ugnar rena. Fett och spill osar vid uppvärmning och kan vid upphettning medföra risk för brand. Du måste genast (medan hällen fortfarande är varm) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll, t.ex. marmelad, samt smält plast och folie för att inte skada hällen. Var försiktig, rakbladet är mycket vasst. Beskrivning av spisen 5 Uppackning Kontrollera att spisen är i perfekt skick och inte skadad på något sätt. Du måste omedelbart informera din återförsäljare om någon skada har uppstått under transporten. Vid direktleverans måste transportskador anmälas till Electrolux Service inom 7 dagar. Emballaget kan återvinnas. Kontakta de lokala myndigheterna för mer information om ortens system för återvinning. Glöm ej att ta bort emballaget inuti ugnen innan den används. Beskrivning av spisen Översiktsbild Induktionshäll Manöverpanel Övre ugnen Undre ugnen Beskrivning av spisen Häll översikt Ø 145 mm Ø 180 mm Ø 145 mm Ø 210 mm Manöverpanel översikt Lås Indikatorer för kokzoner/timerfunktion Timerdisplay Display Val av värmeinställning Elektrisk effekt Timer Stopp och Start Strömbrytare På/Av med nätindikator Beskrivning av spisen 7 Ugnsutrustning, övre ugnen Övre värmeelement Värmeelement Glödlampa, ugnsbelysning Anslutning för matlagningstermometer Undervärme Ugnsstegar, löstagbara Ugnsnivåer Ugnsutrustning, undre ugnen Övre värmeelement Värmeelement Glödlampa ugnsbelysning Anslutning för matlagningstermometer Fettfilter Glödlampa ugnsbelysning Fläktvärmeelement Undervärme Ugnsstegar, löstagbara Ugnsnivåer Tillbehör Rengör tillbehören innan du använder dem första gången. Rengör plåtar, långpanna och övriga delar med varmt vatten och diskmedel. Skölj och torka torrt. Långpanna och bakplåt (med en smutsavvisande beläggning) Långpanna för bakning och stekning eller som plåt för att samla upp fett. Bakplåt för kakor och småkakor. 8 Beskrivning av spisen Proffsplåt För matbröd och bullar. Matlagningstermometer För att se den exakta temperaturen vid tillagning av köttstycken. Ugnsgaller För kokkärl, kakformar, stekar och mat som ska grillas. Teleskopstegar Kontrollera att tippskyddet är monterat. Bakplåtsskenorna består av två skenor som är utdragbara. Plåten, långpannan och gallret läggs ovanpå skenorna. För att hålla plåten på plats finns en styrpinne (se bild). Användning av de utdragbara bakplåtsskenorna underlättar matlagningen. När du t.ex. ska ösa en stek eller röra i pommes frites drar du enkelt ut långpannan på skenorna. VARNING Skenorna ska vara inskjutna då ugnsluckan stängs. Användning av ugnsgaller, långpanna och plåtar Före första användning 9 Det är viktigt att ugnsgallret, plåtarna och långpannan är fixerade mellan stoppen i skenornas fram- och bakkanter för att förhindra att de ramlar av skenorna. Placera bakplåten/ långpannan/gallret i bakkant och fixera mot framkanten. Styrpinnen passar in i skåran under kanten på bakplåten/långpannan varigenom den hålls i rätt läge. Skenorna måste vara inskjutna när bakplåt/långpanna sätts in. För bästa stabilitet på bakplåten se till att den fasade kanten är inåt i ugnen. Dra försiktigt i tillbehören så att inte plåtar/pannor/ gallret eller formar ramlar av från skenorna. Max last 20 kg. Användning av ugnsgaller När gallret används behövs inte styrpinnen. Ugnsgallret har en markering på ovansidan. Den markeringen ska vara i framkanten (mot ugnsluckan) under användning. Var noga med att placera all mat på gallret bakom markeringen. Annars är det risk för att maten inte blir genomstekt i framkanten. Gallret kan placeras i långpannan. Högst 10 kg får placeras p&araring;tt ned till cirka 250 oc. Att använda induktionshällen Den övre ugnen och kokzonerna delar samma energikälla (går på samma elektriska fas) när de används samtidigt. Det finns en effektbegränsning för att undvika överbelastning av elnätet. Den effekt som kokzonerna får varierar beroende på hur mycket energi den övre ugnen behöver. Ju högre effekt som används för ugnen (t. ex. Snabbstart, konventionell uppvärmning eller max grill) desto mindre effekt finns tillgänglig för kokzonerna. Om en kokzon inte kan utnyttjas till fullo hoppar displayen för den valda kokzonen mellan max tillgänglig effekt och inställt värde. När ugnen stängs av återvänder kokzonen automatiskt till det inställda värdet. Om de två högra eller vänstra kokzonerna används samtidigt kan deras effekt inte utnyttjas maximalt. Den kokzon som startades först får den högsta effekten. Induktionshällen Hällen har fyra värmezoner. De värms med hjälp av magnetiska fält s.k. induktion. Det innebär att uppkok sker snabbare jämfört med en vanlig glashäll zonen svarar "direkt" på ändrad värmeinställning. Observera att kokzonerna fortfarande kan vara heta efter användning. Glaset i hällen tål värme, kyla och temperaturchocker, men är känsligt för slag. En kryddburk eller kryddkvarn som faller ned kan spräcka hällen. Stå aldrig på hällen och använd den inte som avlastnings- eller förvaringsplats. Induktionszonerna Induktionszonerna har lägen från 0-9 (syns i hällen), där 9 ger den högsta värmen.

4 Gör så här när du vill använda hällen: 1. Kontrollera att kokkärlet eller stekpannan har en magnetisk botten. kokkärlet eller stekpannan inte är för litet. 2. Sätt en kastrull eller stekpanna på kokzonen. 12 Att använda Touchpanelen 3. Ställ in önskad temperatur med eller. Tänk på att kärlet värms upp mycket snabbare än på en vanlig häll. 4. Stäng av hällen efter användning. Zonerna delar på värmeeffekten OBSERVERA att när de två vänstra eller de två högra kokzonerna kopplas in samtidigt delar de på uppvärmningseffekten. Det märks genom ett klickljud från hällen samt att kokningen eventuellt ökar och minskar. Orsaken är att de delar på samma energikälla. För att kunna utnyttja den maximala toppeffekten (booster) på en zon, så måste effekten på den andra zonen reduceras (sker automatiskt). Du kan använda båda zonerna samtidigt även om den ena är inställd på booster. MEN KOM IHÅG att en zon får reducerad effekt vilket betyder längre tillagningstid. Vid övriga inställningar kommer du inte märka någon större skillnad, ingen zon har prioritet framför den andra. Det kan uppstå ett ljud när du använder vissa kastruller. En enkel induktionsprincip En ström skapar ett magnetfält när den flyter genom en spole. Under en kokzon sitter en spole med ferritstavar. När ett kokkärl (med magnetisk botten) placeras på kokzonen bildar spolen med ferritstavarna och kärlet ett nästan slutet magnetiskt system. Den energi som frigörs värmer upp kastrullen och dess innehåll. Att använda Touchpanelen Touchkontrollernas sensorfält Hällen betjänas med sensorfält. Funktioner styrs genom beröring av sensorfält och bekräftas med indikeringar och ljudsignaler. Touchkontrollerna trycks på uppifrån utan att beröra flera samtidigt. Digital display De fyra kokzonerna har var sin display som visar: att hällen är påslagen val av varmhållningsläge, valt läge Automax Elektrisk effekt restvärme att barnlåset (funktionslåset) är aktiverat Felfunktion/Överhettning Kokkärlet är olämpligt eller för litet eller inget kokkärl finns på kokzonen Restvärmeindikator VARNING Varning! Risk för brännskador på grund av restvärme. När kokzonerna har stängts av behöver de lite tid för att kallna. Observera restvärmeindikatorn. Att använda Touchpanelen Restvärme kan användas för smältning och varmhållning. 13 Att stänga av och slå på spisen Manöverpanel Att slå på Att stänga av berör berör i 2 sekunder i 1 sekund / / ingen Display Indikator Indikatorn tänds slocknar Efter påslagning måste ett värmeläge eller en funktion ställas in inom 10 sekunder, annars stängs spisen av automatiskt. Inställning av värmeläge Manöverpanel Att öka Att minska Att stänga av Berör Berör Berör och samtidigt till till Indikator Varmhållningsläget ligger mellan och. Det används för att hålla mat varm. Användning av uppkokningsautomatik Spisen är utrustad med två olika automatiska uppvärmningsfunktioner. Den ena kallas Booster och kan användas för att snabbt koka upp t. ex. vatten. Den andra funktionen kallas Automax. Den funktionen kopplar du in varje gång du vill använda den. Den fungerar så här: Välj den värmeinställning som du finner lämplig för tillagning/stekning. Värmezonen startar på högsta värme och går automatiskt över på valt läge efter en viss tid. Läs mer under "funktioner" för ytterligare information och hur den används. Boosterfunktion Med boosterfunktionen inkopplad värms induktionszonerna upp med en högre effekt under en begränsad tid (effekten sänks automatiskt till läge 9 efter en tid). Om booster används samtidigt på de två vänstra eller de två högra zonerna reduceras effetekten på en av zonerna (sker automatiskt). Den funktionen kopplar du in varje gång du vill använda den. Den fungerar så här: Berör Boostsymbolen för den kokzon du vill använda eller öka till vilket visas i displayen med. Den här funktionen är bra för snabbkokning av t.ex. vatten. Automax-funktionen Denna funktion aktiverar du varje gång du vill använda den. Den fungerar så här: Välj den värmeinställning som du finner lämplig för tillagning/stekning. Kokzonen startar på högsta värme och växlar automatiskt till den valda inställningen efter en viss tid. Tillagning/stekning med Automax Gör så här för att aktivera funktionen. Obs! Det måste du göra varje gång du vill använda automatiken. 14 Att använda Touchpanelen 1. Ställ in funktionen Automax, A visas i displayen. 2. Välj sedan önskad inställning för tillagning/stekning. Efter cirka 5 sekunder tänds ett A i indikeringsfältet. Kokzonens display visar ett A. Det innebär att vär9 mezonen går på maximal värme under en viss tid 8 beroende av vilket värmeläge som valts. Se diag7 rammet. 6 När tiden löper ut sker en automatisk omkoppling 5 till det inställda värdet och bokstaven A visas inte längre. Om inställningen ändras under uppvärm4 ning med AUTOMAX stängs funktionen av och 3 2 måste aktiveras på nytt. Allmänt kan man säga att läge 2-5 är lämpligt för kokning och läge 6-8 för 1 stekning. För varmhållning är läge 1 lämpligt. Men som vanligt gäller att du får pröva dig fram till det HEAT SETTING läge och den värmezon som passar dig och dina kokkärl bäst. Här nedan får du en liten vägledning till rätt värmeläge och lämplig värmezon. Varje zon motsvarar ett nummer i tabellerna (Se illustration). AUTOMAX approx. minutes Matlagning med Automax Gröt (havre, råg) Potatis Ris 2 42 Portioner 1, 3 3 1, 3 1, 3 1, , 3 Zon Inställning En portion /4 deciliter Rotfrukter Skira smör 4-8 Att använda Touchpanelen Matlagning med Automax Smälta blockchoklad Stekning med Automax Entrecôte Fläskkotletter Köttbullar 2 Pannkakor Potatis, rå Ägg Portioner 1, 3 Zon Zon Inställning 1 Inställning 15 En portion Att låsa/låsa upp manöverpanelen Manöverpanelen, med undantag för På/Av sensorfältet, kan när som helst låsas för att förhindra ändring av inställningarna.

5 Manöverpanel Att koppla in Att koppla ur Berör Berör Display (i 5 sekunder) tidigare inställt värmeläge När du stänger av hällen avaktiveras låsfunktionen automatiskt. Användning av barnlåset Barnlåset förhindrar oönskad användning av spisen. Aktivering av barnlåset Steg Manöverpanel Slå på spisen. (Ställ inte in något värmeläge.) berör i 4 sekunder Display/signal Barnlåset är aktiverat. 16 Att använda Touchpanelen Avaktivering av barnlåset Steg Manöverpanel Slå på spisen. (Ställ inte in något värmeläge.) berör i 4 sekunder Indikatorn tänds Slå av spisen. Display/signal Barnlåset är avaktiverat. Barnlåset kan bara aktiveras/avaktiveras om inget värmeläge är inställt. Koppla från barnlåset under en matlagningssession; det förblir aktiverat efteråt. Koppla från barnlåset tillfälligt Steg berör Manöverpanel Slå på spisen i 4 sekunder Indikatorn tänds Display / Signal Tills spisen stängs av nästa gång kan den användas på normalt sätt. När spisen slås av är barnlåset aktivt igen. När du tillfälligt har stängt barnlåset måste du välja ett värmeläge eller en funktion inom ca. 10 sekunder, annars stängs spisen av automatiskt. Att använda timern Funktion Automatisk avstängning Äggklocka Villkor ett värmeläge är inställt inga kokzoner används Manöverpanel Berör Berör Berör Berör en gång en gång en gång en gång När tiden har löpt ut akustisk signal och 00blinkar, kokzonen stänger av sig själv akustisk signal och 00 blinkar Display Den första kokzonens indikator blinkar Den andra kokzonens indikator blinkar Den tredje kokzonens indikator blinkar Den fjärde kokzonens indikator blinkar Att välja en kokzon Steg Om ett värmeläge är inställt för den kokzonen, samtidigt med att äggklockan är inställd, stängs kokzonen av när den inställda tiden löper ut. Att använda Touchpanelen Om en kokzon stängs av så stängs också den inställda timerfunktionen av. Om indikatorn blinkar långsammare kan inställningen göras eller ändras. 17 Om fler timerfunktioner är inställda visas inom några få sekunder den funktion som har den kortaste kvarvarande tiden på displayen och motsvarande indikator blinkar. Att ställa klockan Steg Välj Berör Manöverpanel för kokzonen eller Indikator Den valda kokzonens indikator blinkar 00 till 99 minuter Efter några sekunder blinkar indikatorn långsammare. Tiden är inställd. Tiden räknas ner. Att stänga av timerfunktionen Steg 1. Välj Manöverpanel för kokzonen Indikator Den valda kokzonens indikator blinkar fortare. Återstående tid visas på displayen Återstående tid räknas baklänges till 2. Berör 00 Indikatorn slocknar. Timerfunktionen för den valda kokzonen stängs av. Ändra tid Steg 1. Välj Manöverpanel för kokzonen Indikator Den valda kokzonens indikator blinkar fortare. Återstående tid visas på displayen 2. Berör eller 01 till 99 minuter Efter några sekunder blinkar indikatorn långsammare. Tiden är inställd. Tiden räknas ner. Att visa återstående tid för en kokzon Steg 1. Berör Manöverpanel för kokzonen Indikator Den valda kokzonens indikator blinkar fortare. Återstående tid visas på displayen Efter några sekunder blinkar indikatorn långsammare. Att stänga av ljudsignalen Steg 1. Ljudsignalen upphör Berör Manöverpanel Indikator För att stänga av ljudsignalen 18 Att använda ugnarna Säkerhetsavstängning av kokzonerna Om någon av kokzonerna inte stängs av efter en viss tid, eller om värmeinställningen inte ändras, stängs denna kokzon av automatiskt. Restvärme visas med ("hot") i displayen för den aktuella kokzonen. Kokzonerna stängs av automatiskt enligt följande tabell: Inställning,, efter 6 timmar Inställning, efter 5 timmar Inställning efter 4 timmar Inställning,,, efter 1,5 timmar Om en eller flera kokzoner stängs av innan tiden har gått ut, se avsnitt "Problem och åtgärder". Säkerhetsavstängning av andra orsaker Vätska som kokar över och hamnar på touchpanelen utlöser omedelbar avstängning av alla kokzoner och deras inställningar. Samma effekt inträffar om man lägger en våt trasa på touchpanelen. För att kunna använda hällen igen måste den i båda fallen stängas av, efter det att trasan eller vätskan har avlägsnats. Val av kokkärl VARNING Använd endast kärl som är avsedda för glaskeramikhäll respektive ugn. Vid val av kastrull eller stekpanna till hällen, tänk på att kärlets botten: måste vara magnetisk. inte behöver vara helt anpassad till zonens storlek, men en liten kastrull på en stor zon ger längre tillagningstider. skall vara slät eller finmönstrad. Vi rekommenderar följande minimimått för kärlets bottendiameter: Kokzon (diam.) Kastrull/stekpanna (diam. mm) Det är naturligtvis bäst om måtten på zonen och kärlets botten är lika stora. Att använda ugnarna Det är normalt att ånga och kondens bildas på ugnsluckan. Det beror på kondens från maten som tillagas och påverkar inte ugnens säkerhet eller funktion. Den övre ugnen har löstagbara ugnsstegar med tre falsar och den undre har fem falsar. Att använda ugnarna 19 Praktisk användning VARNING Lägg aldrig aluminiumfolie, en långpanna eller en plåt direkt på ugnens botten. Om undervärmen blockeras kan emaljen skadas på grund av överhettning. Ugnen blir het under användning så håll barn under uppsikt. Principen för varmluft Ett ringelement runt fläkten värmer upp luften som sedan sprids genom luftkanaler i ugnens bakre vägg med hjälp av fläkten. Den varma luften cirkulerar i ugnen innan den åter sugs in genom fläktgallret.

6 Värmen överförs snabbt och effektivt, vilket i regel innebär att du kan använda en lägre ugnstemperatur än vid Över/Undervärme. Sänk temperaturen med 15-20% om receptet säger att du skall använda en temperatur mellan 160 och 225 C. Ju högre temperatur, desto större sänkning. Vid temperaturer över 225 C är det bättre att använda Över/Undervärme. Ugnens funktioner För samtliga funktioner gäller att den gula indikatorn på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (den tänds och släcks i takt med att termostaten aktiveras och stängs av). Ugnsfunktioner, övre ugnen Konventionell Användning För bakning och stekning på en ugnsnivå. Värmeelement / fläkt Takelement och bottenelement (startar med automatisk snabbstart som övergår i över/undervärme när vald temperatur är nådd) Brunstekning Undervärme Max Grill För gratinering och brunstekning Grillelement och bottenelement För bakning av kakor med knap- Undervärme riga eller skorpliknande bottnar För grillning av tunna livsmedel Grillelement och takelement som läggs i mitten på gallret och för rostning av bröd. Med den här funktionen kan du lysa upp ugnsutrymmet, till exempel vid rengöring. Användning Värmeelement / fläkt Belysning Ugnsfunktioner, undre ugnen Varmluft För stekning och bakning på upp Ringelement och fläkt till tre ugnsnivåer samtidigt. Ställ in ugnstemperaturen C lägre än vid konventionell uppvärmning. För stekning och bakning på en ugnsnivå. Takelement och bottenelement (startar med automatisk snabbstart som övergår i över/under- Konventionell 20 Att använda ugnarna Ugnsfunktioner, undre ugnen Användning Värmeelement / fläkt värme när vald temperatur är nådd) Paj/Pizza funktion För ugnsbakning på en ugnsnivå Bottenelement, ringelement och av rätter som kräver en mer in- fläkt tensiv brunstekning och en knaprig botten. Ställ in ugnstemperaturen C lägre än vid tillagning med över/undervärme. För mat som är lämplig för till- Ringelement och fläkt (120 C elagning vid låg temperatur under ler 150 C i 10 minuter och sedan en längre tid, cirka 4-5 timmar. 80 C) Kan också användas för att torka frukt och svamp. För stekning av större stycken av Grillelement, takelement och kött eller fågel på en ugnsnivå. fläkt Funktionen är också lämplig för gratinering och färgsättning. För grillning av tunna livsmedel Grillelement och takelement som läggs i mitten på gallret och för rostning av bröd. För varmhållning av maträtter. För upptining av frusna livsmedel. Vid upptining av kött och fisk samt glaserade eller fyllda bakverk bör temperaturen vara nollställd. Ugnsgaller/plåtar kan placeras på flera ugnsnivåer om du har mycket att tina. Med den här funktionen kan du lysa upp ugnsutrymmet, till exempel vid rengöring. Tak- och bottenelement. (Förinställd på 80 C) Bottenelement och fläkt (från 30 C) Belysning och fläkt. Lågtemperaturtillagning Turbo Max Grill (Gratinering) Max Grill Varmhållningsläge Upptining/Torkläge Upptining Belysning Ugnsdisplay Bruksanvisning: Starta ugnen genom att trycka på. Den övre ugnen är förinställd. Berör för att välja den undre visas bara om ingen av klockeller Stopptid har Stäng av båda ugnarna genom att beröra.. Val av ugnsfunktioner 1. Starta ugnen med. 2. Välj ugn. En temperatur börjar lysa på displayen. Om inte temperaturen ändras inom 5 sek. så börjar ugnen värmas upp. Ugnsfunktionen kan ändras medan ugnen lyser funktionen. Den inställda tiden börjar räknas signal ljuder när tiden har löpt ut. Den här funktionen har ingen inverkan på ugnen. 1. Berör. Klocksymbolen tänds. 2. Välj ugn. 3. Berör tills blinkar. börjar lysa. När 90% av tiden gått hörs en Berör. Lampan tänds. 2. Välj ugn. 3. Välj ugnsfunktion och temperatur. 4. Berör tills blinkar. 5. Välj önskad tid med eller (max timmar). Tillagningstiden stängs av Berör. Lampan tänds. Väl ugn. Välj ugnsfunktion och temperatur. tills Stopptid blinkar. Berör och tiden visas i dis- När tiden når "00.00" och stopptiden blinkar avges en ljudsignal i två minuter. Ugnen stängs av automatiskt. Berör en av knapparna för att stänga av ljudsignalen och symbolen på displayen. Tillagningstid och Stopptid Tillagningstid och Stopptid kan användas samtidigt. 1. Berör. Lampan tänds. 2. Välj ugn 3. Välj ugnsfunktion och temperatur. 4. Berör och välj Tillagningstid och ställ in önskad tillagningstid (t.ex. 1 timme). 5. Berör och välj Stopptid för att ställa in den tid då du vill att maten ska vara färdig (t.ex ). Att använda ugnarna Tillagningstid och Stopptid tänds i displayen. Ugnen startar automatiskt efter den förinställda tiden (t.ex ) När tillagningstiden har löpt ut ljuder en signal i 2 min och ugnen stängs av automatiskt (t.ex ). Berör en av knapparna för att stänga av ljudsignalen. 25 Övriga funktioner Du kan spara energi genom att stänga av klockdisplayen Avstängning av klockdisplayen 1. Vid behov, stäng av spisen med På/Av. 2. Berör Val och samtidigt tills displayen slocknar. När ugnen slås på, tänds displayen automatiskt. Vid nästa avstängning släcks klockdisplayen på nytt. För att åter konstant visa tiden måste du ställa in tiden igen. Inkoppling av klockdisplayen 1. Vid behov, stäng av spisen med På/Av. 2. Berör Val och samtidigt tills displayen blir synlig igen. Ugnens säkerhetsavstängning Om ugnen inte stängs av eller om temperaturen inte ändras efter en viss tid så stängs ugnen av automatiskt. I temperaturdisplayen visas den senast inställda temperaturen.

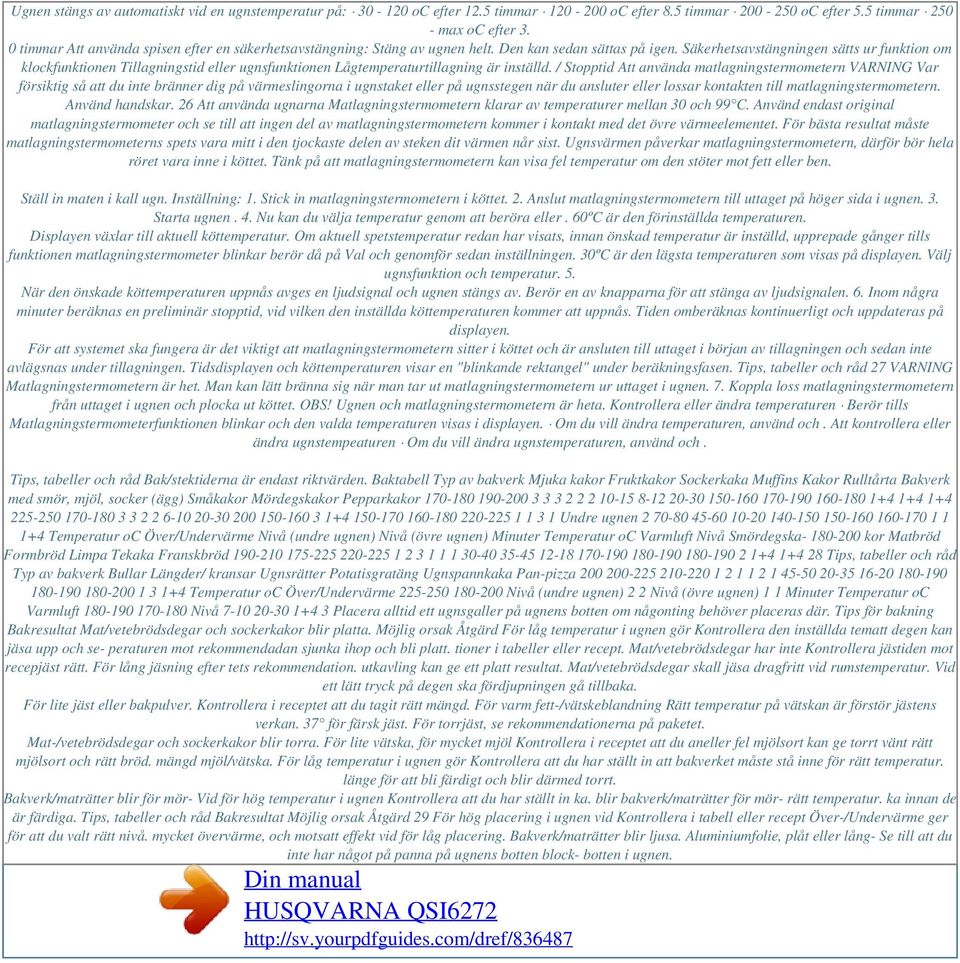

7 Ugnen stängs av automatiskt vid en ugnstemperatur på: oc efter 12.5 timmar oc efter 8.5 timmar oc efter 5.5 timmar max oc efter 3. 0 timmar Att använda spisen efter en säkerhetsavstängning: Stäng av ugnen helt. Den kan sedan sättas på igen. Säkerhetsavstängningen sätts ur funktion om klockfunktionen Tillagningstid eller ugnsfunktionen Lågtemperaturtillagning är inställd. / Stopptid Att använda matlagningstermometern VARNING Var försiktig så att du inte bränner dig på värmeslingorna i ugnstaket eller på ugnsstegen när du ansluter eller lossar kontakten till matlagningstermometern. Använd handskar. 26 Att använda ugnarna Matlagningstermometern klarar av temperaturer mellan 30 och 99 C. Använd endast original matlagningstermometer och se till att ingen del av matlagningstermometern kommer i kontakt med det övre värmeelementet. För bästa resultat måste matlagningstermometerns spets vara mitt i den tjockaste delen av steken dit värmen når sist. Ugnsvärmen påverkar matlagningstermometern, därför bör hela röret vara inne i köttet. Tänk på att matlagningstermometern kan visa fel temperatur om den stöter mot fett eller ben. Ställ in maten i kall ugn. Inställning: 1. Stick in matlagningstermometern i köttet. 2. Anslut matlagningstermometern till uttaget på höger sida i ugnen. 3. Starta ugnen. 4. Nu kan du välja temperatur genom att beröra eller. 60ºC är den förinställda temperaturen. Displayen växlar till aktuell köttemperatur. Om aktuell spetstemperatur redan har visats, innan önskad temperatur är inställd, upprepade gånger tills funktionen matlagningstermometer blinkar berör då på Val och genomför sedan inställningen. 30ºC är den lägsta temperaturen som visas på displayen. Välj ugnsfunktion och temperatur. 5. När den önskade köttemperaturen uppnås avges en ljudsignal och ugnen stängs av. Berör en av knapparna för att stänga av ljudsignalen. 6. Inom några minuter beräknas en preliminär stopptid, vid vilken den inställda köttemperaturen kommer att uppnås. Tiden omberäknas kontinuerligt och uppdateras på displayen. För att systemet ska fungera är det viktigt att matlagningstermometern sitter i köttet och är ansluten till uttaget i början av tillagningen och sedan inte avlägsnas under tillagningen. Tidsdisplayen och köttemperaturen visar en "blinkande rektangel" under beräkningsfasen. Tips, tabeller och råd 27 VARNING Matlagningstermometern är het. Man kan lätt bränna sig när man tar ut matlagningstermometern ur uttaget i ugnen. 7. Koppla loss matlagningstermometern från uttaget i ugnen och plocka ut köttet. OBS! Ugnen och matlagningstermometern är heta. Kontrollera eller ändra temperaturen Berör tills Matlagningstermometerfunktionen blinkar och den valda temperaturen visas i displayen. Om du vill ändra temperaturen, använd och. Att kontrollera eller ändra ugnstempeaturen Om du vill ändra ugnstemperaturen, använd och. Tips, tabeller och råd Bak/stektiderna är endast riktvärden. Baktabell Typ av bakverk Mjuka kakor Fruktkakor Sockerkaka Muffins Kakor Rulltårta Bakverk med smör, mjöl, socker (ägg) Småkakor Mördegskakor Pepparkakor Undre ugnen Temperatur oc Över/Undervärme Nivå (undre ugnen) Nivå (övre ugnen) Minuter Temperatur oc Varmluft Nivå Smördegska kor Matbröd Formbröd Limpa Tekaka Franskbröd Tips, tabeller och råd Typ av bakverk Bullar Längder/ kransar Ugnsrätter Potatisgratäng Ugnspannkaka Pan-pizza Temperatur oc Över/Undervärme Nivå (undre ugnen) 2 2 Nivå (övre ugnen) 1 1 Minuter Temperatur oc Varmluft Nivå Placera alltid ett ugnsgaller på ugnens botten om någonting behöver placeras där. Tips för bakning Bakresultat Mat/vetebrödsdegar och sockerkakor blir platta. Möjlig orsak Åtgärd För låg temperatur i ugnen gör Kontrollera den inställda tematt degen kan jäsa upp och se- peraturen mot rekommendadan sjunka ihop och bli platt. tioner i tabeller eller recept. Mat/vetebrödsdegar har inte Kontrollera jästiden mot recepjäst rätt. För lång jäsning efter tets rekommendation. utkavling kan ge ett platt resultat. Mat/vetebrödsdegar skall jäsa dragfritt vid rumstemperatur. Vid ett lätt tryck på degen ska fördjupningen gå tillbaka. För lite jäst eller bakpulver. Kontrollera i receptet att du tagit rätt mängd. För varm fett-/vätskeblandning Rätt temperatur på vätskan är förstör jästens verkan. 37 för färsk jäst. För torrjäst, se rekommendationerna på paketet. Mat-/vetebrödsdegar och sockerkakor blir torra. För lite vätska, för mycket mjöl Kontrollera i receptet att du aneller fel mjölsort kan ge torrt vänt rätt mjölsort och rätt bröd. mängd mjöl/vätska. För låg temperatur i ugnen gör Kontrollera att du har ställt in att bakverket måste stå inne för rätt temperatur. länge för att bli färdigt och blir därmed torrt. Bakverk/maträtter blir för mör- Vid för hög temperatur i ugnen Kontrollera att du har ställt in ka. blir bakverk/maträtter för mör- rätt temperatur. ka innan de är färdiga. Tips, tabeller och råd Bakresultat Möjlig orsak Åtgärd 29 För hög placering i ugnen vid Kontrollera i tabell eller recept Över-/Undervärme ger för att du valt rätt nivå. mycket övervärme, och motsatt effekt vid för låg placering. Bakverk/maträtter blir ljusa. Aluminiumfolie, plåt eller lång- Se till att du inte har något på panna på ugnens botten block- botten i ugnen.

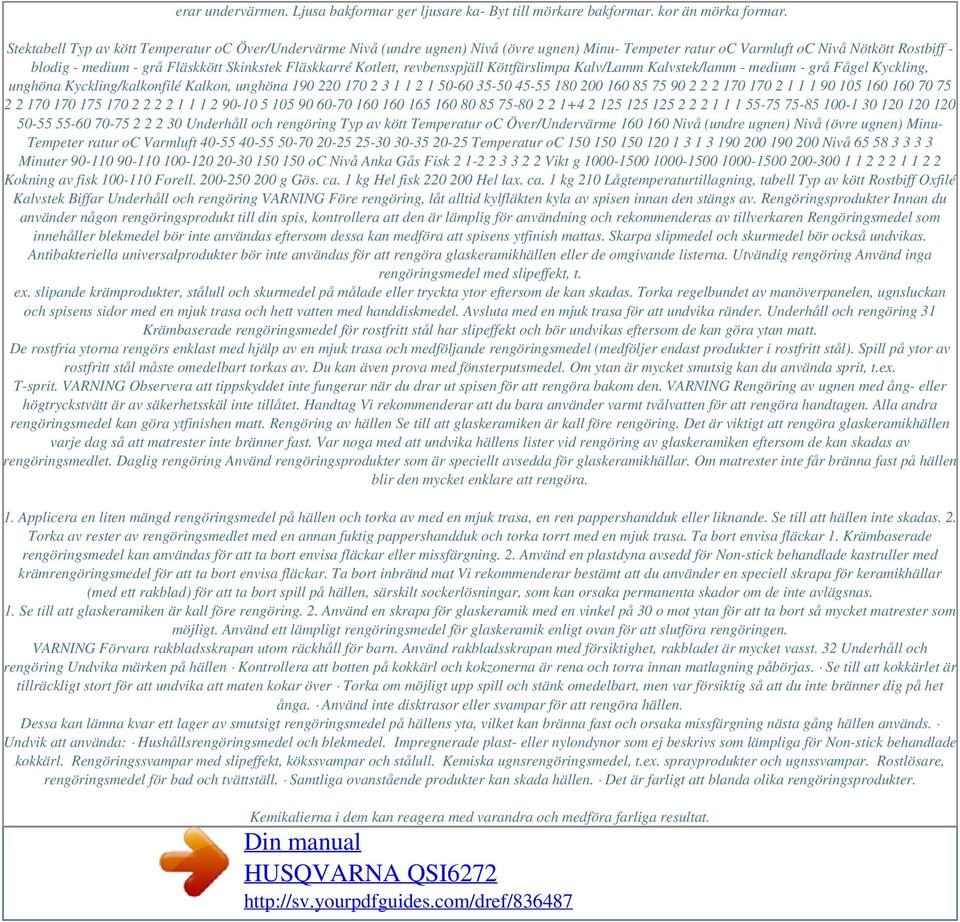

8 erar undervärmen. Ljusa bakformar ger ljusare ka- Byt till mörkare bakformar. kor än mörka formar. Stektabell Typ av kött Temperatur oc Över/Undervärme Nivå (undre ugnen) Nivå (övre ugnen) Minu- Tempeter ratur oc Varmluft oc Nivå Nötkött Rostbiff - blodig - medium - grå Fläskkött Skinkstek Fläskkarré Kotlett, revbensspjäll Köttfärslimpa Kalv/Lamm Kalvstek/lamm - medium - grå Fågel Kyckling, unghöna Kyckling/kalkonfilé Kalkon, unghöna Underhåll och rengöring Typ av kött Temperatur oc Över/Undervärme Nivå (undre ugnen) Nivå (övre ugnen) Minu- Tempeter ratur oc Varmluft Temperatur oc Nivå Minuter oc Nivå Anka Gås Fisk Vikt g Kokning av fisk Forell g Gös. ca. 1 kg Hel fisk Hel lax. ca. 1 kg 210 Lågtemperaturtillagning, tabell Typ av kött Rostbiff Oxfilé Kalvstek Biffar Underhåll och rengöring VARNING Före rengöring, låt alltid kylfläkten kyla av spisen innan den stängs av. Rengöringsprodukter Innan du använder någon rengöringsprodukt till din spis, kontrollera att den är lämplig för användning och rekommenderas av tillverkaren Rengöringsmedel som innehåller blekmedel bör inte användas eftersom dessa kan medföra att spisens ytfinish mattas. Skarpa slipmedel och skurmedel bör också undvikas. Antibakteriella universalprodukter bör inte användas för att rengöra glaskeramikhällen eller de omgivande listerna. Utvändig rengöring Använd inga rengöringsmedel med slipeffekt, t. ex. slipande krämprodukter, stålull och skurmedel på målade eller tryckta ytor eftersom de kan skadas. Torka regelbundet av manöverpanelen, ugnsluckan och spisens sidor med en mjuk trasa och hett vatten med handdiskmedel. Avsluta med en mjuk trasa för att undvika ränder. Underhåll och rengöring 31 Krämbaserade rengöringsmedel för rostfritt stål har slipeffekt och bör undvikas eftersom de kan göra ytan matt. De rostfria ytorna rengörs enklast med hjälp av en mjuk trasa och medföljande rengöringsmedel (medföljer endast produkter i rostfritt stål). Spill på ytor av rostfritt stål måste omedelbart torkas av. Du kan även prova med fönsterputsmedel. Om ytan är mycket smutsig kan du använda sprit, t.ex. T-sprit. VARNING Observera att tippskyddet inte fungerar när du drar ut spisen för att rengöra bakom den. VARNING Rengöring av ugnen med ång- eller högtryckstvätt är av säkerhetsskäl inte tillåtet. Handtag Vi rekommenderar att du bara använder varmt tvålvatten för att rengöra handtagen. Alla andra rengöringsmedel kan göra ytfinishen matt. Rengöring av hällen Se till att glaskeramiken är kall före rengöring. Det är viktigt att rengöra glaskeramikhällen varje dag så att matrester inte bränner fast. Var noga med att undvika hällens lister vid rengöring av glaskeramiken eftersom de kan skadas av rengöringsmedlet. Daglig rengöring Använd rengöringsprodukter som är speciellt avsedda för glaskeramikhällar. Om matrester inte får bränna fast på hällen blir den mycket enklare att rengöra. 1. Applicera en liten mängd rengöringsmedel på hällen och torka av med en mjuk trasa, en ren pappershandduk eller liknande. Se till att hällen inte skadas. 2. Torka av rester av rengöringsmedlet med en annan fuktig pappershandduk och torka torrt med en mjuk trasa. Ta bort envisa fläckar 1. Krämbaserade rengöringsmedel kan användas för att ta bort envisa fläckar eller missfärgning. 2. Använd en plastdyna avsedd för Non-stick behandlade kastruller med krämrengöringsmedel för att ta bort envisa fläckar. Ta bort inbränd mat Vi rekommenderar bestämt att du använder en speciell skrapa för keramikhällar (med ett rakblad) för att ta bort spill på hällen, särskilt sockerlösningar, som kan orsaka permanenta skador om de inte avlägsnas. 1. Se till att glaskeramiken är kall före rengöring. 2. Använd en skrapa för glaskeramik med en vinkel på 30 o mot ytan för att ta bort så mycket matrester som möjligt. Använd ett lämpligt rengöringsmedel för glaskeramik enligt ovan för att slutföra rengöringen. VARNING Förvara rakbladsskrapan utom räckhåll för barn. Använd rakbladsskrapan med försiktighet, rakbladet är mycket vasst. 32 Underhåll och rengöring Undvika märken på hällen Kontrollera att botten på kokkärl och kokzonerna är rena och torra innan matlagning påbörjas. Se till att kokkärlet är tillräckligt stort för att undvika att maten kokar över Torka om möjligt upp spill och stänk omedelbart, men var försiktig så att du inte bränner dig på het ånga. Använd inte disktrasor eller svampar för att rengöra hällen. Dessa kan lämna kvar ett lager av smutsigt rengöringsmedel på hällens yta, vilket kan bränna fast och orsaka missfärgning nästa gång hällen används. Undvik att använda: Hushållsrengöringsmedel och blekmedel. Impregnerade plast- eller nylondynor som ej beskrivs som lämpliga för Non-stick behandlade kokkärl. Rengöringssvampar med slipeffekt, kökssvampar och stålull. Kemiska ugnsrengöringsmedel, t.ex. sprayprodukter och ugnssvampar. Rostlösare, rengöringsmedel för bad och tvättställ. Samtliga ovanstående produkter kan skada hällen. Det är farligt att blanda olika rengöringsprodukter. Kemikalierna i dem kan reagera med varandra och medföra farliga resultat.

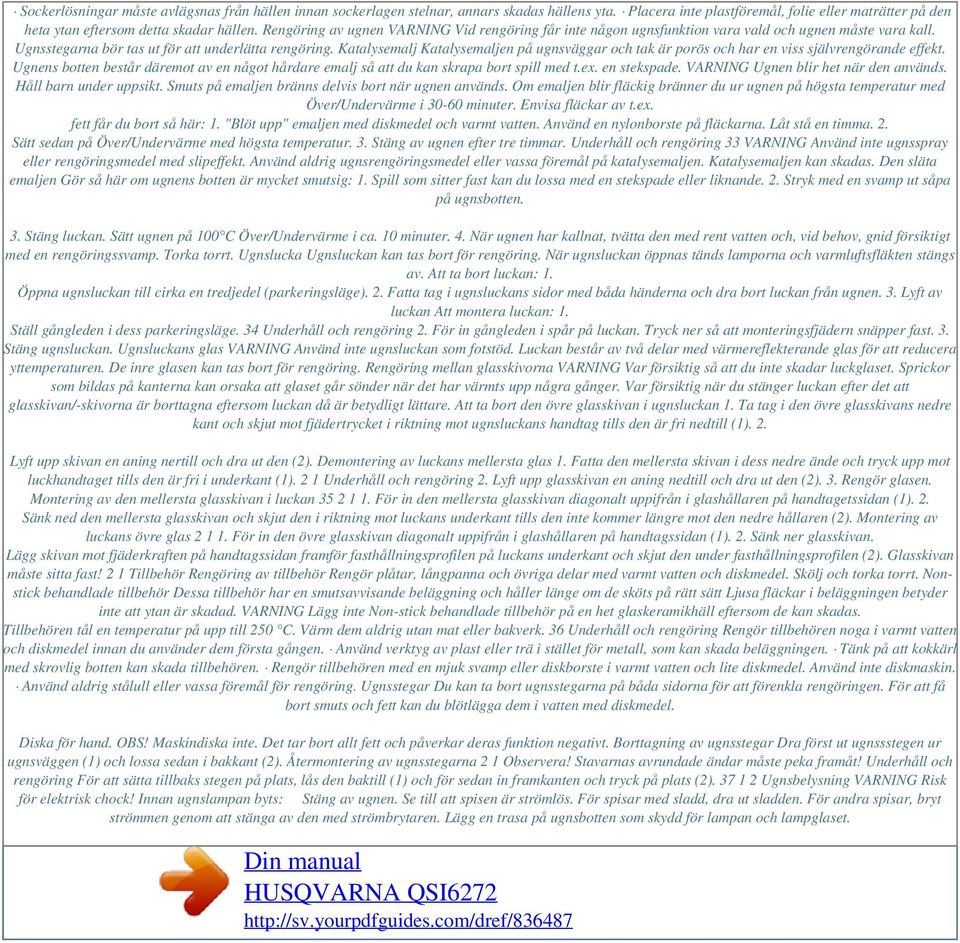

9 Sockerlösningar måste avlägsnas från hällen innan sockerlagen stelnar, annars skadas hällens yta. Placera inte plastföremål, folie eller maträtter på den heta ytan eftersom detta skadar hällen. Rengöring av ugnen VARNING Vid rengöring får inte någon ugnsfunktion vara vald och ugnen måste vara kall. Ugnsstegarna bör tas ut för att underlätta rengöring. Katalysemalj Katalysemaljen på ugnsväggar och tak är porös och har en viss självrengörande effekt. Ugnens botten består däremot av en något hårdare emalj så att du kan skrapa bort spill med t.ex. en stekspade. VARNING Ugnen blir het när den används. Håll barn under uppsikt. Smuts på emaljen bränns delvis bort när ugnen används. Om emaljen blir fläckig bränner du ur ugnen på högsta temperatur med Över/Undervärme i minuter. Envisa fläckar av t.ex. fett får du bort så här: 1. "Blöt upp" emaljen med diskmedel och varmt vatten. Använd en nylonborste på fläckarna. Låt stå en timma. 2. Sätt sedan på Över/Undervärme med högsta temperatur. 3. Stäng av ugnen efter tre timmar. Underhåll och rengöring 33 VARNING Använd inte ugnsspray eller rengöringsmedel med slipeffekt. Använd aldrig ugnsrengöringsmedel eller vassa föremål på katalysemaljen. Katalysemaljen kan skadas. Den släta emaljen Gör så här om ugnens botten är mycket smutsig: 1. Spill som sitter fast kan du lossa med en stekspade eller liknande. 2. Stryk med en svamp ut såpa på ugnsbotten. 3. Stäng luckan. Sätt ugnen på 100 C Över/Undervärme i ca. 10 minuter. 4. När ugnen har kallnat, tvätta den med rent vatten och, vid behov, gnid försiktigt med en rengöringssvamp. Torka torrt. Ugnslucka Ugnsluckan kan tas bort för rengöring. När ugnsluckan öppnas tänds lamporna och varmluftsfläkten stängs av. Att ta bort luckan: 1. Öppna ugnsluckan till cirka en tredjedel (parkeringsläge). 2. Fatta tag i ugnsluckans sidor med båda händerna och dra bort luckan från ugnen. 3. Lyft av luckan Att montera luckan: 1. Ställ gångleden i dess parkeringsläge. 34 Underhåll och rengöring 2. För in gångleden i spår på luckan. Tryck ner så att monteringsfjädern snäpper fast. 3. Stäng ugnsluckan. Ugnsluckans glas VARNING Använd inte ugnsluckan som fotstöd. Luckan består av två delar med värmereflekterande glas för att reducera yttemperaturen. De inre glasen kan tas bort för rengöring. Rengöring mellan glasskivorna VARNING Var försiktig så att du inte skadar luckglaset. Sprickor som bildas på kanterna kan orsaka att glaset går sönder när det har värmts upp några gånger. Var försiktig när du stänger luckan efter det att glasskivan/-skivorna är borttagna eftersom luckan då är betydligt lättare. Att ta bort den övre glasskivan i ugnsluckan 1. Ta tag i den övre glasskivans nedre kant och skjut mot fjädertrycket i riktning mot ugnsluckans handtag tills den är fri nedtill (1). 2. Lyft upp skivan en aning nertill och dra ut den (2). Demontering av luckans mellersta glas 1. Fatta den mellersta skivan i dess nedre ände och tryck upp mot luckhandtaget tills den är fri i underkant (1). 2 1 Underhåll och rengöring 2. Lyft upp glasskivan en aning nedtill och dra ut den (2). 3. Rengör glasen. Montering av den mellersta glasskivan i luckan För in den mellersta glasskivan diagonalt uppifrån i glashållaren på handtagetssidan (1). 2. Sänk ned den mellersta glasskivan och skjut den i riktning mot luckans underkant tills den inte kommer längre mot den nedre hållaren (2). Montering av luckans övre glas För in den övre glasskivan diagonalt uppifrån i glashållaren på handtagssidan (1). 2. Sänk ner glasskivan. Lägg skivan mot fjäderkraften på handtagssidan framför fasthållningsprofilen på luckans underkant och skjut den under fasthållningsprofilen (2). Glasskivan måste sitta fast! 2 1 Tillbehör Rengöring av tillbehör Rengör plåtar, långpanna och övriga delar med varmt vatten och diskmedel. Skölj och torka torrt. Nonstick behandlade tillbehör Dessa tillbehör har en smutsavvisande beläggning och håller länge om de sköts på rätt sätt Ljusa fläckar i beläggningen betyder inte att ytan är skadad. VARNING Lägg inte Non-stick behandlade tillbehör på en het glaskeramikhäll eftersom de kan skadas. Tillbehören tål en temperatur på upp till 250 C. Värm dem aldrig utan mat eller bakverk. 36 Underhåll och rengöring Rengör tillbehören noga i varmt vatten och diskmedel innan du använder dem första gången. Använd verktyg av plast eller trä i stället för metall, som kan skada beläggningen. Tänk på att kokkärl med skrovlig botten kan skada tillbehören. Rengör tillbehören med en mjuk svamp eller diskborste i varmt vatten och lite diskmedel. Använd inte diskmaskin. Använd aldrig stålull eller vassa föremål för rengöring. Ugnsstegar Du kan ta bort ugnsstegarna på båda sidorna för att förenkla rengöringen. För att få bort smuts och fett kan du blötlägga dem i vatten med diskmedel. Diska för hand. OBS! Maskindiska inte. Det tar bort allt fett och påverkar deras funktion negativt. Borttagning av ugnsstegar Dra först ut ugnssstegen ur ugnsväggen (1) och lossa sedan i bakkant (2). Återmontering av ugnsstegarna 2 1 Observera! Stavarnas avrundade ändar måste peka framåt! Underhåll och rengöring För att sätta tillbaks stegen på plats, lås den baktill (1) och för sedan in framkanten och tryck på plats (2) Ugnsbelysning VARNING Risk för elektrisk chock! Innan ugnslampan byts: Stäng av ugnen. Se till att spisen är strömlös. För spisar med sladd, dra ut sladden. För andra spisar, bryt strömmen genom att stänga av den med strömbrytaren. Lägg en trasa på ugnsbotten som skydd för lampan och lampglaset.

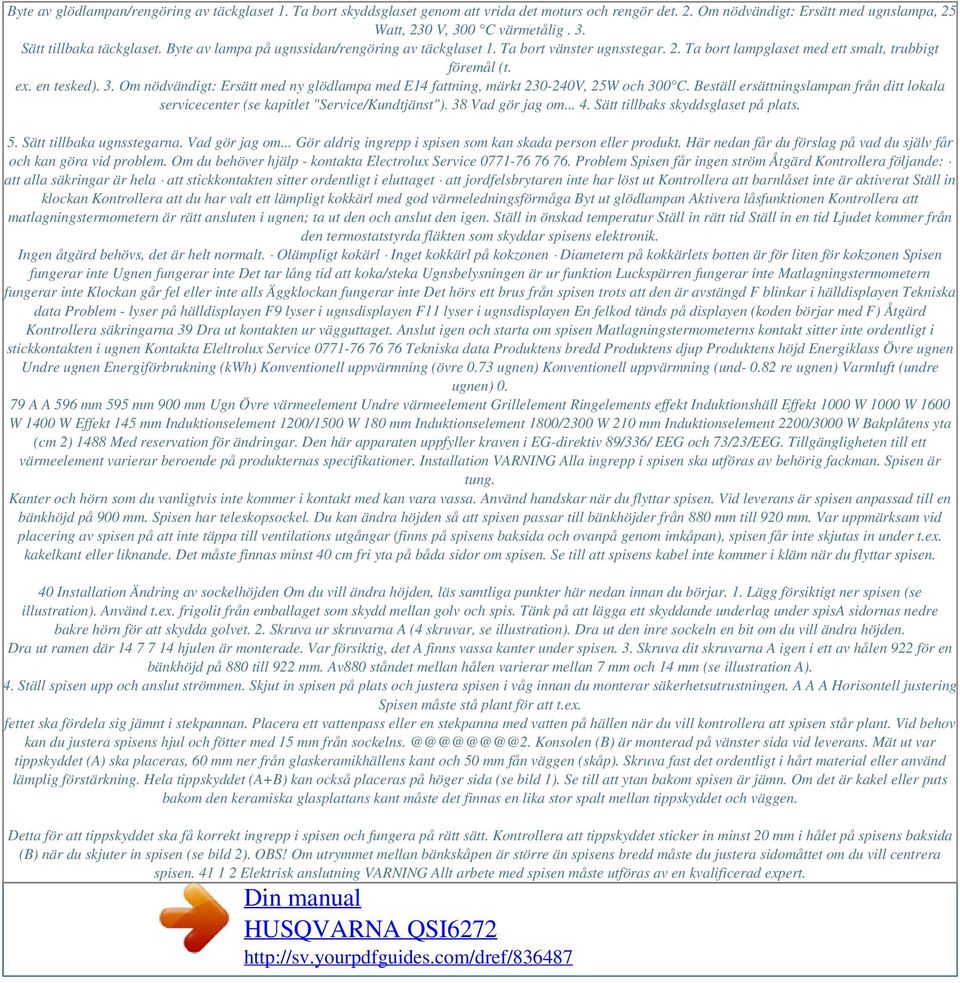

10 Powered by TCPDF ( Byte av glödlampan/rengöring av täckglaset 1. Ta bort skyddsglaset genom att vrida det moturs och rengör det. 2. Om nödvändigt: Ersätt med ugnslampa, 25 Watt, 230 V, 300 C värmetålig. 3. Sätt tillbaka täckglaset. Byte av lampa på ugnssidan/rengöring av täckglaset 1. Ta bort vänster ugnsstegar. 2. Ta bort lampglaset med ett smalt, trubbigt föremål (t. ex. en tesked). 3. Om nödvändigt: Ersätt med ny glödlampa med E14 fattning, märkt V, 25W och 300 C. Beställ ersättningslampan från ditt lokala servicecenter (se kapitlet "Service/Kundtjänst"). 38 Vad gör jag om Sätt tillbaks skyddsglaset på plats. 5. Sätt tillbaka ugnsstegarna. Vad gör jag om... Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp - kontakta Electrolux Service Problem Spisen får ingen ström Åtgärd Kontrollera följande: att alla säkringar är hela att stickkontakten sitter ordentligt i eluttaget att jordfelsbrytaren inte har löst ut Kontrollera att barnlåset inte är aktiverat Ställ in klockan Kontrollera att du har valt ett lämpligt kokkärl med god värmeledningsförmåga Byt ut glödlampan Aktivera låsfunktionen Kontrollera att matlagningstermometern är rätt ansluten i ugnen; ta ut den och anslut den igen. Ställ in önskad temperatur Ställ in rätt tid Ställ in en tid Ljudet kommer från den termostatstyrda fläkten som skyddar spisens elektronik. Ingen åtgärd behövs, det är helt normalt. Olämpligt kokärl Inget kokkärl på kokzonen Diametern på kokkärlets botten är för liten för kokzonen Spisen fungerar inte Ugnen fungerar inte Det tar lång tid att koka/steka Ugnsbelysningen är ur funktion Luckspärren fungerar inte Matlagningstermometern fungerar inte Klockan går fel eller inte alls Äggklockan fungerar inte Det hörs ett brus från spisen trots att den är avstängd F blinkar i hälldisplayen Tekniska data Problem - lyser på hälldisplayen F9 lyser i ugnsdisplayen F11 lyser i ugnsdisplayen En felkod tänds på displayen (koden börjar med F) Åtgärd Kontrollera säkringarna 39 Dra ut kontakten ur vägguttaget. Anslut igen och starta om spisen Matlagningstermometerns kontakt sitter inte ordentligt i stickkontakten i ugnen Kontakta Eleltrolux Service Tekniska data Produktens bredd Produktens djup Produktens höjd Energiklass Övre ugnen Undre ugnen Energiförbrukning (kwh) Konventionell uppvärmning (övre 0.73 ugnen) Konventionell uppvärmning (und re ugnen) Varmluft (undre ugnen) A A 596 mm 595 mm 900 mm Ugn Övre värmeelement Undre värmeelement Grillelement Ringelements effekt Induktionshäll Effekt 1000 W 1000 W 1600 W 1400 W Effekt 145 mm Induktionselement 1200/1500 W 180 mm Induktionselement 1800/2300 W 210 mm Induktionselement 2200/3000 W Bakplåtens yta (cm 2) 1488 Med reservation för ändringar. Den här apparaten uppfyller kraven i EG-direktiv 89/336/ EEG och 73/23/EEG. Tillgängligheten till ett värmeelement varierar beroende på produkternas specifikationer. Installation VARNING Alla ingrepp i spisen ska utföras av behörig fackman. Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar när du flyttar spisen. Vid leverans är spisen anpassad till en bänkhöjd på 900 mm. Spisen har teleskopsockel. Du kan ändra höjden så att spisen passar till bänkhöjder från 880 mm till 920 mm. Var uppmärksam vid placering av spisen på att inte täppa till ventilations utgångar (finns på spisens baksida och ovanpå genom imkåpan), spisen får inte skjutas in under t.ex. kakelkant eller liknande. Det måste finnas minst 40 cm fri yta på båda sidor om spisen. Se till att spisens kabel inte kommer i kläm när du flyttar spisen. 40 Installation Ändring av sockelhöjden Om du vill ändra höjden, läs samtliga punkter här nedan innan du börjar. 1. Lägg försiktigt ner spisen (se illustration). Använd t.ex. frigolit från emballaget som skydd mellan golv och spis. Tänk på att lägga ett skyddande underlag under spisa sidornas nedre bakre hörn för att skydda golvet. 2. Skruva ur skruvarna A (4 skruvar, se illustration). Dra ut den inre sockeln en bit om du vill ändra höjden. Dra ut ramen där hjulen är monterade. Var försiktig, det A finns vassa kanter under spisen. 3. Skruva dit skruvarna A igen i ett av hålen 922 för en bänkhöjd på 880 till 922 mm. Av880 ståndet mellan hålen varierar mellan 7 mm och 14 mm (se illustration A). 4. Ställ spisen upp och anslut strömmen. Skjut in spisen på plats och justera spisen i våg innan du monterar säkerhetsutrustningen. A A A Horisontell justering Spisen måste stå plant för att t.ex. fettet ska fördela sig jämnt i stekpannan. Placera ett vattenpass eller en stekpanna med vatten på hällen när du vill kontrollera att spisen står plant. Vid behov kan du justera spisens hjul och fötter med 15 mm från Konsolen (B) är monterad på vänster sida vid leverans. Mät ut var tippskyddet (A) ska placeras, 60 mm ner från glaskeramikhällens kant och 50 mm fån väggen (skåp). Skruva fast det ordentligt i hårt material eller använd lämplig förstärkning. Hela tippskyddet (A+B) kan också placeras på höger sida (se bild 1). Se till att ytan bakom spisen är jämn. Om det är kakel eller puts bakom den keramiska glasplattans kant måste det finnas en lika stor spalt mellan tippskyddet och väggen. Detta för att tippskyddet ska få korrekt ingrepp i spisen och fungera på rätt sätt. Kontrollera att tippskyddet sticker in minst 20 mm i hålet på spisens baksida (B) när du skjuter in spisen (se bild 2). OBS! Om utrymmet mellan bänkskåpen är större än spisens bredd måste du justera sidomåttet om du vill centrera spisen Elektrisk anslutning VARNING Allt arbete med spisen måste utföras av en kvalificerad expert.
