1 RAPPORT ÖVERSVÄMNINGSANALYS FASTIGHET VALLMON 11 Koncept 10 november 2014

2 Uppdrag: Översvämningsanalys fastighet Vallmon 11 Knislinge, Titel på rapport: Översvämningsanalys fastighet Vallmon 11 Knislinge Status: Koncept Datum: Medverkande Beställare: Kontaktperson: Östra Göinge kommun Lina Rosenstråle Konsult: Uppdragsansvarig: Granskning: Tyréns AB Gunnar Svensson Ann-Christin Sundahl Tyréns AB Stockholm Peter Myndes Backe 16 Tel: Säte: Stockholm Org.Nr:

3 Sammanfattning Översvämningsrisker för fastighet Vallmon 11 samt omkringliggande områden har analyserats och förslag till åtgärder formulerats. Översvämningsrisker har utvärderats för skyfall och höga nivåer i Helge å. Definitionen av höga nivåer i Helge å utgår från den kartering som utfördes av MSB Utöver nivåer för 100- respektive 200-årsflöden, med tillägg för effekter av klimatförändringar, har känslighetsanalys gjorts som visar vilka ytor som översvämmas ytterligare vid en gradvis fortsatt höjning av nivån. De åtgärder som föreslås syftar till att skydda fastighet Vallmon 11 men närliggande bebyggelse och gatunät genom integrering av åtgärder med omkringliggande områden. Vikt har också lagts vid att föreslagna åtgärder inte ska förvärra översvämningar någon annanstans inom området. De åtgärder som rekommenderas är höjdsättning av fastigheten och att det mot översvämningsytor anläggs en slänt med erosionsskydd. Höjdsättningen anpassas efter nuvarande byggnader. Åtgärden kommer att innebära ett skydd upp till nivåer ca 1 m över definerad 100-årsnivå och ca 0.7 m över 200-årsnivå. Åtgärderna skyddar även Färgerigatan och närliggande byggnader strax väster om Vallmon 11 från att översvämmas. Vid höga nivåer i Helge å kommer möjligheten till avledning av dagvatten att vara begränsad p g a dämning. Strax söder om fastigheten föreslås en utjämningsdamm. Dagvatten inom fastigheten föreslås om möjligt att avledas till dammen. Även fördröjning inom fastigheten bör ske i form av genomsläpplig beläggning och gröna tak. 3(24)

4 Sammanfattning Innehåll 1 Bakgrund och syfte 5 2 Förutsättningar Utredningsområdet Höjddata Beräknade nivåer i Helge å Historiska översvämningar Jordarter och grundvatten Dikningsföretag 9 3 Riskbedömning Översvämningsnivåer för åtgärdsplanering Översvämningar Helge å Dikningsföretag i norr 13 4 Förslag åtgärder Höga nivåer i Helge å Skyfall Åtgärder inom fastigheten 20 5 Utvärdering och val av åtgärdsstrategi 21 6 Slutsatser 22 4(24)

5 1 Bakgrund och syfte Inom fastighet Vallmon 11 finns ett behov av utbyggnad i samband med att Caldics utökar sin verksamhet. Denna utredning ger förslag på åtgärder för att minska risker och konsekvenser av översvämningar vid skyfall och höga nivåer i Helge å. Resultatet kommer att användas som underlag i bl a kommande MKB som upprättas för området. Figur 1. Knislinge samhälle med det område som analyserats avseende översvämningsrisker markerat (rektangel) samt lokalisering av fastighet Vallmon 11 (cirkel). 5(24)

6 2 Förutsättningar 2.1 Utredningsområdet Omfattning på utredningsområde har valts utifrån möjligheten att visa översvämningsrisker längs en sträcka av Helge å som bedöms påverka översvämningsrisker för fastighet Vallmon 11. I öster begränsas områdets storlek utifrån naturlig höjdrygg som styr det dagvatten som avrinner på markytan vid skyfall. Figur 2 visar fastighet Vallmon 11. Inom Vallmon 11 planeras för verksamhetslokaler i norra delen. Figur 2. Omfattning på område som analyserats avseende översvämningsrisker. Figur 3. Område planerat för utbyggnad (befintlig verksamhetslokal till vänster i bild. 6(24)

7 2.2 Höjddata Utifrån Lantmäteriets nationella höjdmodell har en markmodell upprättats. Markmodellen har använts för att beräkna översvämningsytor och för att bedöma hur avrinning kan ske på markytan vid skyfall. Figur 4 visar topografiska förhållanden inom utredningsområdet. Markmodellen är uppbyggd som ett s k raster vilket kan beskrivas som ett rutnät med ett höjdvärde för varje ruta. Storleken på rutorna har valts till 1x1 m. Inom varje ruta anges ett höjdvärde som interpolerats från det punkmoln som genererades vid laserskanningen. Medelfelet i höjdled anges av Lantmäteriet till mindre än +/-0.5 m men på plana hårdgjorda ytor är medelfelet betydligt mindre, ca +/ m. I varierad terräng är medelfelet ca +/ m. Figur 4. Topografiska förhållanden inom utredningsområdet. Fastighet Vallmon 11 är markerad med röd gränslinje. 2.3 Beräknade nivåer i Helge å Myndigheten för samhällsskydd och beredskap (MSB) redovisade 2013 översvämningskartor för Helge å i rapporten Översvämningskartering utmed Helge å (rapport nr 7, MSB, 2013). I rapporten beskrivs att resultatet från karteringen bl a kan användas för samhällsplanering. Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 7(24)

8 För utvalda sektioner finns beräknade nivåer vid 100-årsflöde och 200-årsflöde samt för högsta beräknade flödet. De två förstnämnda flödena är justerade med hänsyn tagen till förväntade effekter av en klimatförändring vid sekelskiftet. Beräkning av 100-årsflöde och 200-årsflöde görs normalt genom statistisk analys av observerade vattenföringsserier. Det högsta beräknade flödet är beräknat utifrån Flödeskommitténs riktlinjer för dammdimensionering. Någon återkomsttid kan inte anges för detta flöde men det ligger i storleksordningen cirka år. För mer information om framräknade flöden hänvisas till rapporten som MSB publicerat. Beräknade nivåer finns redovisade i sektioner. De sektioner som bedöms relevanta för utredningsområdet finns i utredningsområdets nederkant respektive ovankant. Framräknade nivåer är för dessa sektioner likvärdiga varför någon interpolering för att beskriva nivåer närmast fastighet Vallmon 11 inte bedömts som nödvändig. Av tabell 1 framgår valda nivåer vid olika flöden. Tabell 1. Valda översvämningsnivåer vid olika flöden i Helge å. 100-årsflöde med klimatfaktor (m ö h, RH2000) 200-årsflöde med klimatfaktor ( m ö h, RH2000) högsta beräknade flöde (HBF) (m ö h, RH2000) I den beräkningsmodell som använts för kartering av Helge å har hänsyn tagits till dämmande funktioner såsom broar och kraftverksdammar. Även effekter av markens råhet har tagits i beaktande. Sannolikheten att översvämningar inträffar redogörs för i MSB-rapporten. Kortfattat kan detta sammanfattas med att sannolikheten att ett 100-årsflöde inträffar under en 50 årsperiod är ca 40%. Motsvarande för ett 200-årsflöde är ca 20%. Sannolikheten att ett årsflöde inträffar under en 100-årsperiod är ca 1 %. 2.4 Historiska översvämningar Östra Göinge kommun har från tidigare anställd på kommunen inhämtat information angående tidigare inträffade översvämningar i området. Enligt uppgift har området närmast väster om Vallmon 11, i svackan vid Hagagatan/Ängsvägen, drabbats av översvämningar (1950-tal). Utbredningen av den översvämningen har sträckt sig fram till Caldics parkeringsyta. Befintlig dagvattenledning lokaliserad i svackan, med utlopp till Helge å, har enligt uppgift gått dämd. 2.5 Jordarter och grundvatten Inom utredningsområdet består jordarterna, enligt jordartskarta från SGU, sgugeolagret.se visningstjänst jordarter skala 1: :100000, av postglacial finsand samt av fyllnadsmassor kring industri- och verksamhetslokaler. Finsand kan indikera en förhöjd risk för erosion. Information om typ av fyllnadsmassor har inte funnits tillgänliga för utredningen. Området ligger låglänt och utifrån topografin som lutar ned mot det låglänta området kan man anta att området ligger i ett utströmningsområde för grundvatten. Vid höga nivåer i Helge å följer troligen grundvattennivåerna nivåerna i Helge å. 8(24)

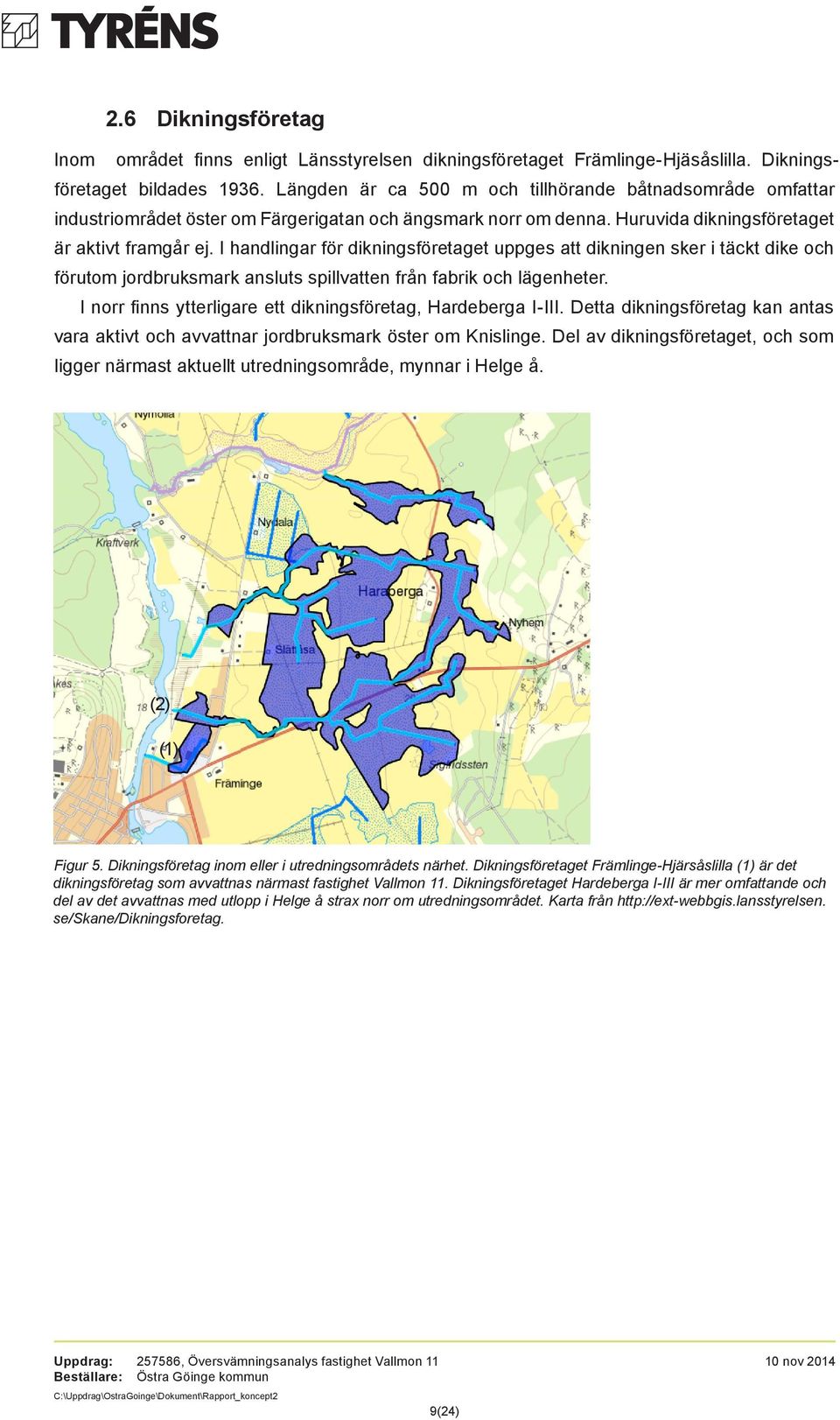

9 2.6 Dikningsföretag Inom området finns enligt Länsstyrelsen dikningsföretaget Främlinge-Hjäsåslilla. Dikningsföretaget bildades Längden är ca 500 m och tillhörande båtnadsområde omfattar industriområdet öster om Färgerigatan och ängsmark norr om denna. Huruvida dikningsföretaget är aktivt framgår ej. I handlingar för dikningsföretaget uppges att dikningen sker i täckt dike och förutom jordbruksmark ansluts spillvatten från fabrik och lägenheter. I norr finns ytterligare ett dikningsföretag, Hardeberga I-III. Detta dikningsföretag kan antas vara aktivt och avvattnar jordbruksmark öster om Knislinge. Del av dikningsföretaget, och som ligger närmast aktuellt utredningsområde, mynnar i Helge å. (2) (1) Figur 5. Dikningsföretag inom eller i utredningsområdets närhet. Dikningsföretaget Främlinge-Hjärsåslilla (1) är det dikningsföretag som avvattnas närmast fastighet Vallmon 11. Dikningsföretaget Hardeberga I-III är mer omfattande och del av det avvattnas med utlopp i Helge å strax norr om utredningsområdet. Karta från se/skane/dikningsforetag. 9(24)

10 3 Riskbedömning 3.1 Översvämningsnivåer för åtgärdsplanering Som kritiska nivåer för bedömning av översvämningsrisker har inledningsvis valts att utgå från 100-årsflöde och 200-årsflöde justerade för effekter av en förväntad klimateffekt, se tabell 1. Utöver dessa nivåer kan det vara relevant med en säkerhetsmarginal för att skydda känslig verksamhet och bebyggelse. Någon säkerhetsmarginal anges inte i denna utredning. Istället har det för utredningsområdet gjorts en känslighetsanalys som visar vid vilka nivåer ytterligare områden som av storleksmässig betydelse kan förväntas bli översvämmad. Översvämningsytor redovisas också för ett flöde i Helge å som motsvarar högsta beräknade flödet. Nivån i Helge å vid det högsta beräknade flödet kan användas för jämförelse mot övriga nivåer och nivåer för känslighetsanalysen men används inte som en styrande nivå för att planera åtgärder. 3.2 Översvämningar Helge å Utifrån markmodellen har översvämningsförloppet i Helge å simulerats med hjälp av datorverktyget Mike21. I figur 6 redovisas vilka ytor som kan förväntas vara översvämmade vid 100- respektive 200-årsflöden. Figur 7 visar översvämmad ytor vid högsta beräknade flödet. Figur 6. Översvämmade ytor vid 100- respektive 200-årsflöden i Helge å. Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 10(24)

11 Figur 7. Översvämningsytor vid 100- och 200-årsflöden och vid högsta beräknade flöde. Av figur 6 framgår att norra delen av fastighet Vallmon 11 står under vatten vid höga nivåer i Helge å. Marknivån inom fastigheten ligger här lägre än omkringliggande mark. Det instängda område som bildas översvämmas därför inte direkt av höga nivåer i Helge å vid 100-årsflöde eller 200-årsflöde. De har markerats som möjliga översvämningsytor men då orsakat av en eventuellt förhöjd grundvattennivå. Översvämningar vid nivåer som uppstår vid 100- och 200-årsflöden ger relativt begränsade konsekvenser på bebyggelse och tillgänglighet. Fastighet Vallmon 11 bedöms inte direkt drabbas av översvämningar från Helge å. Viss risk kan finnas för skred och/eller ras om översvämningsnivåer upp till 100- och 200-årsflöden blir långvariga. Detta då översvämningens utbredning sträcker sig ända fram till fastighetsgränsen och den kant som uppfyllnadsmassor bildar. Figur 8 visar vilka byggnader respektive gator som översvämmas vid olika flöden i Helge å. Konsekvenserna vid 100-årsflöde är att fem byggnader riskerar att drabbas av översvämning. Samtliga byggnader ligger samlade kring svackan vid Hagagatan/Ängsvägen. Av dessa är samtliga byggnader garage och/eller uthus. Vid 200-årsflöde drabbas ytterligare en byggnad, ett bostadshus i Hagagatans förlängning. Vid högsta beräknade flödet drabbas ett flertal byggnader av översvämning inom utredningsområdet, både bostadshus och industrifastigheter. Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 11(24)

12 De gator som riskerar att översvämmas vid 100- och 200-årsflöde är Hagagatan och vid högsta beräknade flöde Hagagatan, Ängsvägen, Färgerigatan samt Vångavägen. Samtliga påverkar tillgängligheten till bostadshus förutom Färgerigatan som påverkar tillgängligheten enbart till industri- och/eller verksamhetslokaler. Översvämningar ger främst skador på byggnader. För industri- och verksamheter kan det dessutom innebära produktionsstörningar. Översvämningar på gator innebär försvårad tillgänglighet vilket kan hota människors hälsa och säkerhet men kan också resultera i produktionsstörningar. Viss risk kan finnas för skred/ras om översvämningsnivåer upp till 100och 200-årsflöden blir långvariga. Detta då utbredningen når ända fram till fastighetsgränsen för Vallmon 11. Naturvärden finns främst inom området norr om bebyggelsen och i direkt anslutning till Helge å. Denna yta är låglänt och i det närmaste en våtmark varför tillfälliga översvämningar troligen inte påverkar naturvärden negativt. Figur 8. Konsekvenser av översvämningar. Byggnader och gator som riskerar att översvämmas vid olika nivåer i Helge å. Med hjälp av analysverktygen har nivån i Helge å gradvis höjts för att visa vilka ytor som blir översvämmade vid olika nivåer. För denna känslighetsanalys har valts att stegvis höja nivån med 0.2 m och upp till en nivå som ligger ca 1 m över 100-årsnivån, se figur 9. Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 12(24)

13 Känslighetsanalysen visar att om nivån i Helge å stiger ytterligare 0.2 m (till ca +18.2) kommer norra del av fastigheten att bli översvämmad. Konsekvenserna av ytterligare höjning av nivån i Helge å blir att nuvarande ängsmark norr om fastigheten Vallmon 11 blir översvämmad. Vid en höjning som är ca 1 m över nivån för ett 100-årsflöde (ca +18.7) översvämmas nuvarande byggnad inom fastigheten. Tillgängligheten via Färgerigatan påverkas vid nivåer från ca +18.7, vilket är ca 1 m över 100-årsnivån. Figur 9. Känslighetsanalys som visar översvämningsytor från 100- och 200-årsflöden och vilka ytor som översvämmas när nivån stiger stegvis med 0.2 m. 3.3 Dikningsföretag i norr Dikningsföretaget Hardeberga I-III avvattnar relativt stora åkerarealer. Dess södra utlopp mynnar strax norr om fastighet Vallmon 11. Vid höga nivåer i Helge å och en samtidig stor ytledes avrinning från dikningsföretagets avrinningsområde kan förvärra översvämningsrisken för området kring utloppet. Detta kan sin tur påskynda utbredningen av den översvämning som kan ske norrifrån och hota fastigheten. Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 13(24)

14 4 Förslag åtgärder 4.1 Höga nivåer i Helge å Generellt gäller att inom riskområden bör enbart bebyggelse och samhällsfunktioner som är robusta och anspassningsbara placeras (källa: Stigande vatten - handbok för fysisk planering, Västra Götalands och Värmlands län, 2011). Handboken ger riktlinjer för vilken typ av bebyggelse som kan placeras inom olika zoner. Placering av industrier (ej miljöfarlig) bör t ex undvikas inom den zon som en 100-årsnivå omfattar men kan accepteras inom den zon som en 200-årsnivå omfattar om riskreducerande åtgärder genomförs. Som stöd för att planera lämpliga riskreducerande åtgärder har området studerats bl a med animationer av översvämningsförlopp och med stöd av 3D-modell, se exempel figur 10 och 11 Vid val av åtgärder har hänsyn även tagits till i vilken mån konsekvenslindring av översvämningar kan uppnås för omkringliggande bebyggelse och gatunät. Två alternativ till principåtgärder diskuteras varav slutligen den ena förordas som lämpligast för området. Figur 10. Använd 3D-modell för del av utredningsområdet. Figuren visar översvämningsytor vid ett 100-årsflöde i Helge å. Vy från sydväst. Figur 11. Figuren visar översvämningsytor vid ett 100-årsflöde i Helge å. Vy från nordväst. 14(24)

15 Alternativ 1: skydd nära Helge å Skydd anläggs genom att Hagagatan höjs upp till skyddsnivå alternativt att vall anläggs väster om Hagagatan samt att vall anläggs norr om bebyggelsen, se figur 12. Barriärer bör anordnas för att ge skydd upp till nivån ca Figur 12. Skydd i form av barriärer längs med Helge å. Fördelar åtgärden skyddar fastigheten Vallmon 11 men också bebyggelse lokaliserad söder om svackan vid Hagagatan/Ängsvägen ger ett skydd upp till ca (ca 0.5 m över 100-årsnivån) höjdsättning av fastighet Vallmon 11 behöver inte anpassas efter översvämningsrisker vid 100- och 200-årsflöden Nackdelar underhållsbehov för anlagda vallar/barriärer en förhöjd Hagagata alternativt vall kan vara svår att integrera med omgivningen om nivån i Helge å stiger över m kommer översvämningsytor norr om Vallmon 11 att få en utbredning som hotar fastigheten från norr Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 15(24)

16 kräver att dagvatten pumpas ut från svackan en naturlig översvämningsyta (svackan) tas bort vilket kan öka risken för större översvämningsytor på annan plats Figur 13. Hagagatan ned mot lågpunkt där översvämning kan ske från Helge å. Alternativ 2: skydd nära fastighet Vallmon 11 Denna strategi tillåter vatten att ta plats och breda ut sig. Skydd mot översvämningar anläggs i form av höjdsättning till nivå som anpassas och motsvarar nuvarande bebyggd tomtmark inom fastigheten (ca +18.7). Skydd i form av slänt med erosionsskydd anläggs runt fastigheten och förlängs för att skydda bebyggelse söder om svackan i Hagagatan/Ängsvägen samt Färgerigatan. Fördelar åtgärden skyddar fastighet Vallmon 11 samt bebyggelse lokaliserad söder om svackan åtgärden skyddar Färgerigatan med höjdsättning som motsvarar nuvarande nivå inom fastigheten skyddas denna även mot översvämningar som breder ut sig från norr (från nivåer från ca och upp till nivå ca +18.7) den naturliga översvämningsyta som finns i svackan bibehålls Nackdelar höjdsättning av fastighet Vallmon 11 behöver anpassas för att reducera risken för översvämningar inom fastigheten behöver plats reserveras för slänt med erosionskydd instängt område skapas i norra delen av Färgerigatan, kräver åtgärder för hantering av dagvatten som avleds på markytan vid skyfall 16(24)

17 Figur 14. Skydd nära fastighet Vallmon Skyfall Vid ett extremt skyfall kan antas att dagvattennätets kapacitet inte är tillräcklig. Viss andel av dagvatten kommer då att avrinna på markytan. Utifrån höjdmodellen kan vattenvägar på markytan definieras liksom lågpunkter som bildar instängda områden. Figur 15 visar förhållanden inom utredningsområdet. Av figuren går att utläsa att dagvatten som avleds på markytan har en rinnväg från sydöst mot fastigheten Vallmon 11. Viss risk finns att dagvatten på markytan ger översvämning längs med östra sidan av fastigheten. Norr om nuvarande byggnad finns en naturlig lågpunkt som riskerar att översvämmas. Fylls denna lågpunkt med dagvatten sker vidare avrinning till svackan närmast Helge å. Det totala avrinningsområdet för svackan redovisas i figuren. Redovisad avrinning och storlek på instängda områden är inte någon sannolikhetsanalys av vilka ytor som verkligen översvämmas vid ett extremt skyfall. Den slutliga uppfyllnaden och översvämningsrisken beror på hårdgjordhet och ledningskapacitet inom området. Resultatet syftar istället till att peka på möjliga riskområden som vid extremt skyfall skulle kunna översvämmas. Resultatet kan användas för planering av prinicpågärder för dagvattenhantering vid extrema skyfall. Utifrån definierad avrinning föreslås följande åtgärder för dagvattenhantering. Uppdrag: , Översvämningsanalys fastighet Vallmon 11 Beställare: Östra Göinge kommun 17(24)

18 Figur 15. Möjlig ytledes markavrinning och instängda områden vid ett extremt skyfall där dagvattennätets kapacitet inte räcker till. Två åtgärdsstrategier har föreslagits för skyddsåtgärder mot höga nivåer i Helge å. För att även skapa ett skydd vid extrema skyfall kompletteras dessa åtgärdsförslag med åtgärder som syftar till att skapa flödesvägar och fördröjning av dagvatten (en flödesväg är en anordnad vattenväg där vatten kan avrinna utan att orsaka skador på bebyggelse). Vid en situation med hög nivå i Helge å kommer möjligheten att avleda dagvatten via ledningsnätet till Helge å att vara begränsad. Av figur 16, vänstra bilden, framgår förslag till åtgärder om alternativet att skydda Vallmon 11 mot översvämningar med hjälp av vallar närmast Helge å genomförs. Kring fastigheten Vallmon 11 skapas flödesvägar söder och norr om fastigheten. 18(24)

19 Figur 16. Dagvattenhantering vid skyfall och höga nivåer i Helge å. För det andra alternativet, skyddsåtgärder i anslutning till fastigheten, bör fördröjning och flödesvägar anordnas i fastighetens närhet. Figur 16, högra bilden, visar förslag på flödesväg söder om fastigheten där utjämning skapas med en fördröjningsdamm i lågpunkt belägen strax söder om fastigheten. Figur 17. Lågpunkt norr om fastighet Vallmon 11 som föreslås användas för utjämning av dagvattenflöden. 19(24)

20 Utlopp från dammen anordnas till befintligt dagvattennät. Bakvattenlucka kan krävas för att undvika dämning från Helge å. Om möjligt leds dagvatten i Hagagatan och Ängsvägen till utjämningsdammen. Även dagvatten inom fastigheten Vallmon 11 bör om möjligt ledas till utjämningsdammen. Nuvarande marknivå där utjämningsdamm föreslås är ca Det dagvatten som eventuellt avleds ytledes via Färgerigatans norra del kommer att hamna i ett instängt område (avgränsat av föreslagen vall). Det är av stor vikt att detta dagvatten utreds mer i detalj för att inte skapa en översvämningsrisk som inte funnits tidigare. 4.3 Åtgärder inom fastigheten Från fastigheten kommer det vid skyfall att avrinna dagvatten dels till befintligt dagvattennät dels på markytan som ytledes avrinning. Denna utredning visar att det vid hög nivå i Helge å kan vara svårt att avleda dagvatten till Helge å. Det är stor risk att ledningsnätet går dämt och inte kan ta emot mer dagvatten. Om dagvattennätet går dämt ökar istället risken för marköversvämningar inom området p g a ytledes avrinning både inom och utom fastigheten. Förebyggande åtgärder föreslås som reducerar och fördröjer dagvatten till det allmänna dagvattensystemet. Fördröjning kan ske med hjälp av gröna tak och med infiltration t ex via genomsläpplig markbeläggning eller att parkeringsytor anordnas med lutning mot svackdiken. Regnvatten via stuprör kopplas inte direkt till dagvattennätet utan föreslås ledas ut på markytan. Den allmänna befintliga dagvattenledningen i Färgerigatan bör kontrolleras avseende kapacitet och möjligheten för anslutning till utjämningsdamm söder om fastigheten. För skydd mot höga nivåer i Helge å bör mark reserveras för slänt med erosionsskydd och fyllnadsmaterial som minskar risken för skred och ras. Om översvämning sker inom området, vid nivåer över m, kan konsekvenser av översvämningar minskas om känsliga tekniska installationer i byggnader, t ex elskåp och eluttag, placeras på en tilläcklig hög höjd. 20(24)

21 5 Utvärdering och val av åtgärdsstrategi Vid planering av skydd mot skyfall och höga nivåer i Helge å krävs ett helhetsperspektiv. De förslag till åtgärder som presenterats syftar till att skydda inte bara fastighet Vallmon 11 utan minskar också översvämningsrisken för omkringliggande bebyggelse och gator. En målsättning har varit att välja åtgärder som går att integrera i samhällsbilden och ge minskad översvämningsrisk inom ett större område. En annan målsättning har varit att inte heller öka översvämningsrisken någon annanstans. För skydd av fastighet och omkringliggande ytor föreslås alternativet som ger skydd nära fastighet Vallmon 11 i kombination med skydd mot skyfall. Motiv till vald lösning är svårigheten att integrera barriärer i nuvarande miljö samt underhållsbehov av dessa. Vidare kommer ett yttre skydd att innebära att dagvatten behöver pumpas ut från lågpunkten belägen närmast barriären. Valda lösningar för skydd mot skyfall och höga nivåer i Helge å bedöms inte kunna förvärra översvämningar på annan plats. Låglänt naturmark längs med Helge å nordväst om fastigheten bibehålls som naturlig översvämningsyta. Även svackan väster om fastigheten kan översvämmas. Skyddande slänt runt fastigheten bör omfatta skydd av Färgerigatans norra ände. Därmed uppnås skydd mot översvämningar med utbredning från norr. Även tillgänglighet till fastigheten vid en översvämningssituation säkerställs. Östra Göinge kommun har inte fastslagit riktlinjer för maximalt dagvattenutsläpp från fastigheter. Målsättningen bör ändå vara att dagvatten i så hög grad som möjligt fördröjs och infiltreras inom fastigheten. Detta då dagvattensystemet vid höga nivåer i Helge å riskerar att gå dämt och därmed begränsa dagvattennätets kapacitet. Infiltration inom de mest låglänta områdena bedöms som begränsad p g a förmodade höga grundvattennivåer närmast Helge å. En dagvattendamm inom grönytan söder om fastighet Vallmon 11 möjliggör utjämning av dagvatten men är också positiv för det lokala ekosystemet. 21(24)

22 6 Slutsatser Inom fastigheten Vallmon 11 planeras för utökad verksamhet. Fastigheten och omkringliggande mark ligger relativt låglänt i förhållande till Helge å. Vid kraftig nederbörd och i situationer då dagvattennätet går fullt eller är dämt kan översvämningsrisken förvärras. För skydd av fastigheten Vallmon 11 mot skyfall och höga nivåer i Helge å föreslås en rad åtgärder. Nedan anges om åtgärd avser skydd specifikt för fastigheten och/eller åtgärder som är integrerad för att även skydda omkringliggande fastigheter och gator. Förändrade framtida förhållanden som markutnyttjande, grad av hårdgjordhet, metoder inom jord- och skogsbruk, regleringsmöjligheter i kraftverksdammar etc kan på längre sikt påverka flöden. Vid val av lämplig skyddsnivå för bebyggelse kan det därför vara relevant att använda en säkerhetsmarginal d v s öka skyddsnivån ytterligare jämfört med de nivåer som anges för 100- respektive 200-årsflöden. Ett alternativ till att använda en generell säkerhetsmarginal är att bedöma behov av ytterligare säkerhetsnivåer i varje enskilt fall. I denna utredning görs detta genom en känslighetsanalys. I aktuellt område har t ex kunnat fastställas att det krävs enbart en marginell ökning av nivån från ett 200-årsflöde för att större områden ska bli översvämmade (+18.2). Utifrån nuvarande höjdsättning för befintlig byggnad är det naturligt att välja en skyddsnivå för ny bebyggelse som har samma nivå som befintlig (ca +18.7). Vald nivå underlättar dessutom ytledes avledning av dagvatten från fastigheten till dagvattendamm söder om denna. Vald skyddsnivå ger en säkerhetsmarginal på ca 1 m över den nivå i Helge å som motsvarar ett 100-årsflöde och en säkerhetsmarginal på ca 0.7 m över den nivå i Helge å som motsvarar ett 200-årsflöde. Åtgärder fastighet höjdsättning utifrån nuvarande nivåer inom fastigheten till ca (nuvarande marknivå ca till +18.3) slänt i fastighetsgräns med erosionsskydd och fyllnadsmaterial som förhindrar skred och ras. fördröjning och infiltration av dagvatten inom fastighet t ex grönt tak, genomsläpplig markbeläggning samt svackdiken. om möjligt avledning av dagvatten inom fastighet till ny utjämningsdamm söder om fastighet Integrerade åtgärder förlängning av slänt med erosionsskydd för skydd av Färgerigatan förlängning av slänt med erosionsskydd för skydd av fastigheter i norra änden av Ängsvägen och Hagagatan nuvarande låglänta område nordväst om fastigheten bibehålls som översvämningsyta för höga nivåer i Helge å utjämningsdamm anläggs inom grönyta söder om fastighet Vallmon 11, befintliga dagvattenledningar i Färgerigatan, Hjärsåsvägen och Ängsvägen leds om möjligt till dagvattendammen, ytledes dagvatten leds via flödesvägar i gatan till dammen 22(24)

23 Ovan förslag till åtgärder är översiktliga och formulerade som principåtgärder. Behov finns därför att genomföra kompletterande undersökningar som kan ligga till grund för slutliga beslut av åtgärder. Förslag till detaljerade undersökningar för skydd mot skyfall och höga nivåer i Helge å: risk för erosion kontrolleras i nuvarande slänt mot Helge å längs fastighetsgräns Vallmon 11 skred- och rasrisk kontrolleras för nuvarande slänt/fyllnadsmassa inom fastighet Vallmon 11 behov av förstärkningar och erosionsskydd i slänt mot Helge å utreds möjlighet för anläggning av utjämningsdamm utreds höjdförhållanden undersöks för omledning av dagvatten till utjämningsdamm söder om fastighet Vallmon 11, dels från Vallmon 11 dels för det allmänna dagvattennätet dagvattenflöden till utjämningsdamm fastställs för utvärdering av dimensioneringsbehov dagvatten till Färgerigatan bör kontrolleras då förslag till vall i norr innebär att dagvatten som ställer sig på ytan inte kan avledas naturligt. Dagvattenledning till utjämningsdamm bör kontrolleras avseende kapacitet vid en sådan situation och eventuellt dimensioneras för större flöden. Eventuellt kan Färgerigatan kompletteras med svackdike som fördröjer och infiltrerar dagvatten dikningsföretaget Främlinge-Hjärsåslilla kontrolleras avseende om det är aktivt och huvuvida ledningsdragning motsvarar befintlig kommunal dagvattenledning. Om dikningsföretaget är aktivt och om ledningen ska utnyttjas för avledning av dagvatten kan en omprövning vara aktuell Förändrade framtida förhållanden som markutnyttjande, grad av hårdgjordhet, metoder inom jord- och skogsbruk, regleringsmöjligheter i kraftverksdammar etc kan på längre sikt påverka flöden. Vid val av lämplig skyddsnivå för bebyggelse kan det därför vara relevant att använda en säkerhetsmarginal d v s öka skyddsnivån ytterligare jämfört med de nivåer som anges för 100- respektive 200-årsflöden. Ett alternativ till att använda en generell säkerhetsmarginal är att bedöma behov av ytterligare säkerhetsnivåer i varje enskilt fall. I denna utredning görs detta genom en känslighetsanalys. I aktuellt område har t ex kunnat fastställas att det krävs enbart en marginell ökning av nivån från ett 200-årsflöde för att större områden ska bli översvämmade. Valda åtgärder har utvärderats och bedömts som tillräckliga för att skydda dels fastighet Vallmon 11, men också viss bebyggelse och gatunät, från höga nivåer i Helge å upp till nivån ca samtidigt som dagvatten vid skyfall kan fördröjas och tas om hand via anlagda flödesvägar och utjämningsdamm. Åtgärderna bedöms inte förvärra översvämningsrisken någon annanstans inom området. En utjämningsdamm kan vidare vara positiv för den biologiska mångfalden inom området. 23(24)
