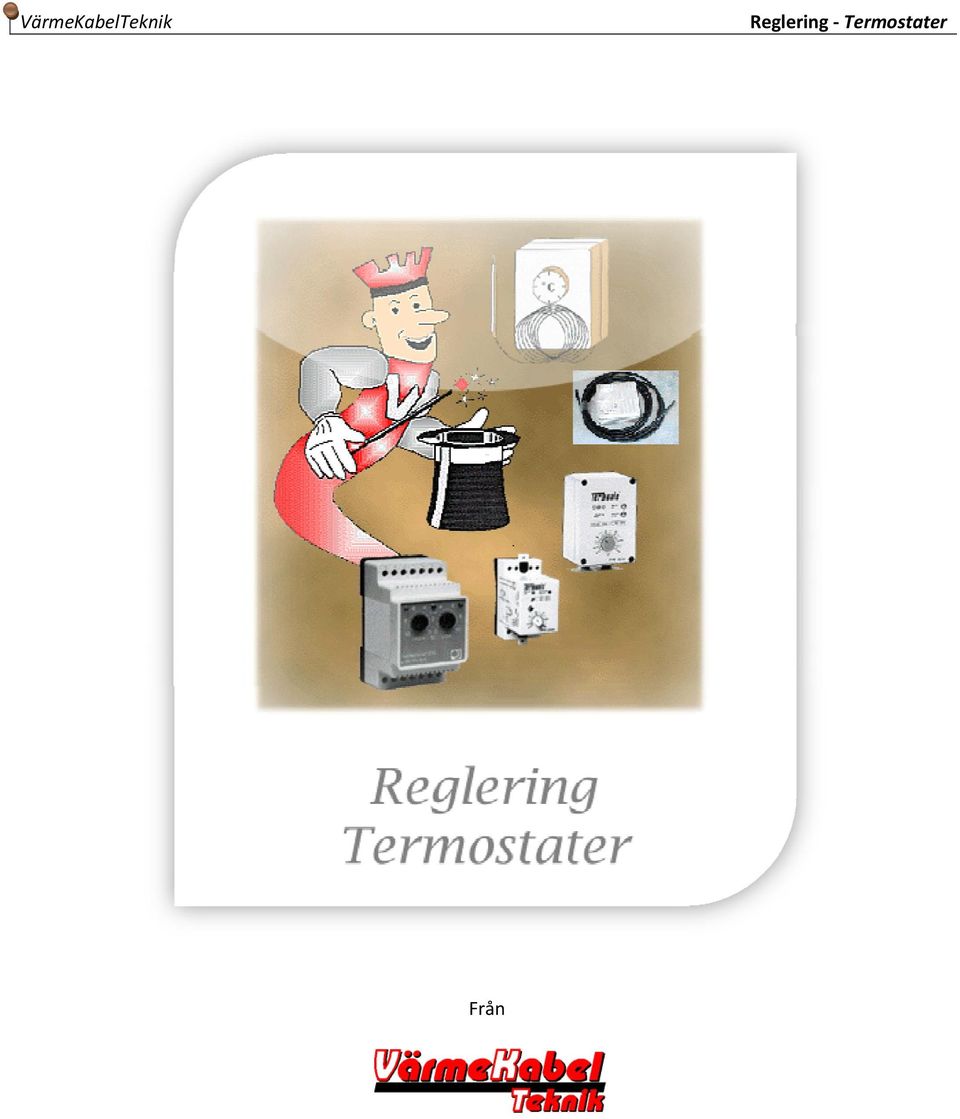

1 VärmeKabelTeknik Reglering Termostater Från

2 Reglering Termostater 2 VärmeKabelTeknik Ottostat inklusive ändbox Teknisk Specifikation Temperaturområdefast inställt tillslag +3 / frånslag +5 o C Märkspänning V Brytförmåga... 5 A Kontaktfunktion... brytande Indikering... lampa (röd) Montering... fästes med skruv på väggen Kapsling... IP54 (transparent lock) E nr Användningsområde Anslutningsbox för självbegränsande, parallellresistiv eller återledande värmekabel. Boxen är i första hand framtagen för inkoppling av mindre frostskyddsanläggningar max. 5 Amp t.ex. rör, arbetsbodar etc. Kopplingsschema Måttuppgifter

3 VärmeKabelTeknik Reglering Termostater 3 Ottostat Teknisk Specifikation Bryttemperatur... tillslagen +1 C frånslagen +3 C... tillslagen +1 C frånslagen +5 C Märkspänning V Brytförmåga... 5 A Kontaktfunktion... brytande Montering... PG16 T nr Ottostat +3 o C E nr Ottostat +5 o C IP55 Användningsområde Luftkännande bimetallstermostat för frostskydd av rör. Kan även användas som utomhustermostat för styrning av kontaktorer i samband med frostskydd och snösmältning av markvärme. Måttuppgifter Vid +1 o C slår termostaten till. Vid +3 o C resp. +5 o C bryter termostaten

4 Reglering Termostater 4 VärmeKabelTeknik Kapillärrörstermostat CO4C Teknisk Specifikation Temperaturområde C Temperaturdiff C Brytförmåga... 15(2,5) A, 250 V~ Kontaktfunktion... 1 polig växlande Kapillärrörslängd m Kapslingsklass... IP40 E nr Användningsområde Kan med fördel användas för reglering av enstaka värmekablar för frostskydd av rör inom industrier, fastigheter och villor. Monteras i direkt anslutning till dosa där värmekabeln är inkopplad. Vid användning som golvtermostat förläggs givaren i VPrör 22,5 mm. Kopplingsschema Måttuppgifter

5 VärmeKabelTeknik Reglering Termostater 5 Elektronisk golvtermostat ROOMSTAT 110 Egenskaper Denna termostat kan anses vara ett klassiskt val för din komfort. Termostaten är försedd med en lampa som indikerar när termostaten är aktiv, strömbrytare samt ratt för justering av temperatur. Modern teknologi används vid tillverkning av termostater som ger god tillförlitlighet. Termostaten är en energibesparande enhet, den kopplar automatiskt på och från värmesystemet beroende av termostatsgivarens signaler. Det tillåter en precis förbrukning av energi motsvarande behovet för att bibehålla inställd temperatur i lokalen. Teknisk specifikation Matningsspänning V~50Hz Max. Strömbelastning... 16A Strömförbrukning mw Vikt: gr Mått:... 80x80x52 mm Skyddsklass... IP20 Golvgivare... NTC 6.8 kohm Underhållstemperatur... från +5 till +45 C Tillåten omgivningstemperatur... från +5 till +40 C Tolerans:... 1 C Passar ELJO Trend polarvi

6 Reglering Termostater 6 VärmeKabelTeknik Elektronisk golvtermostat I WARM 710 Egenskaper Rumstermostaten har två temperaturgivare: golvgivare och inbyggd luftgivare. Infällt montage. Denna termostat är designad för ett konstant underhåll av den förinställda temperaturen, med hjälp av golvgivaren. Denna model har följande egenskaper: Stor skärm, bakgrunds belyst grafisk display, 3 reglerknappar. Användarvänlig «intuitiv» «one touch» gränssnitt. Indikering av: Golvtemperatur & inställd temperatur, ON/OFF status. Självdiagnostik av värmesystemet med varningstext. Ett extra läge tillåter visning av omgivningstemperaturen (om temperaturregleringen fortfarande är baserad på golvgivaren, gör detta urval det möjligt att använda enheten som rumstermometer med digital indikation). Serviceläge realiseras för manuell värmereglering som ej använder givare; om användaren ställer in procent (10 90%) av tiden när uppvärmning är i gång varje timma. Teknisk specifikation Spänning V~ 50Hz Max. strömbelastning A Strömförbrukning mw Vikt gr Mått... 80Х80Х52 mm Tid för lagrat inställd data vid avbruten spänning... obegränsat Skyddsklass... IP 20 Golvgivare... NTC 6.8 kohm Givarledningens längd... 2 m Inbyggd luftgivare... NTC 6.8 kohm Underhållstemperatur... från +5 C till +45 C, fabriksinställt värde är +25 C Omgivningstemperatur... från +5 till +40 C Tolerans... 1 C Passar ELJO Trend Kan fås i andra färger på beställning... vit, svart, guld, silver, champagne, beige

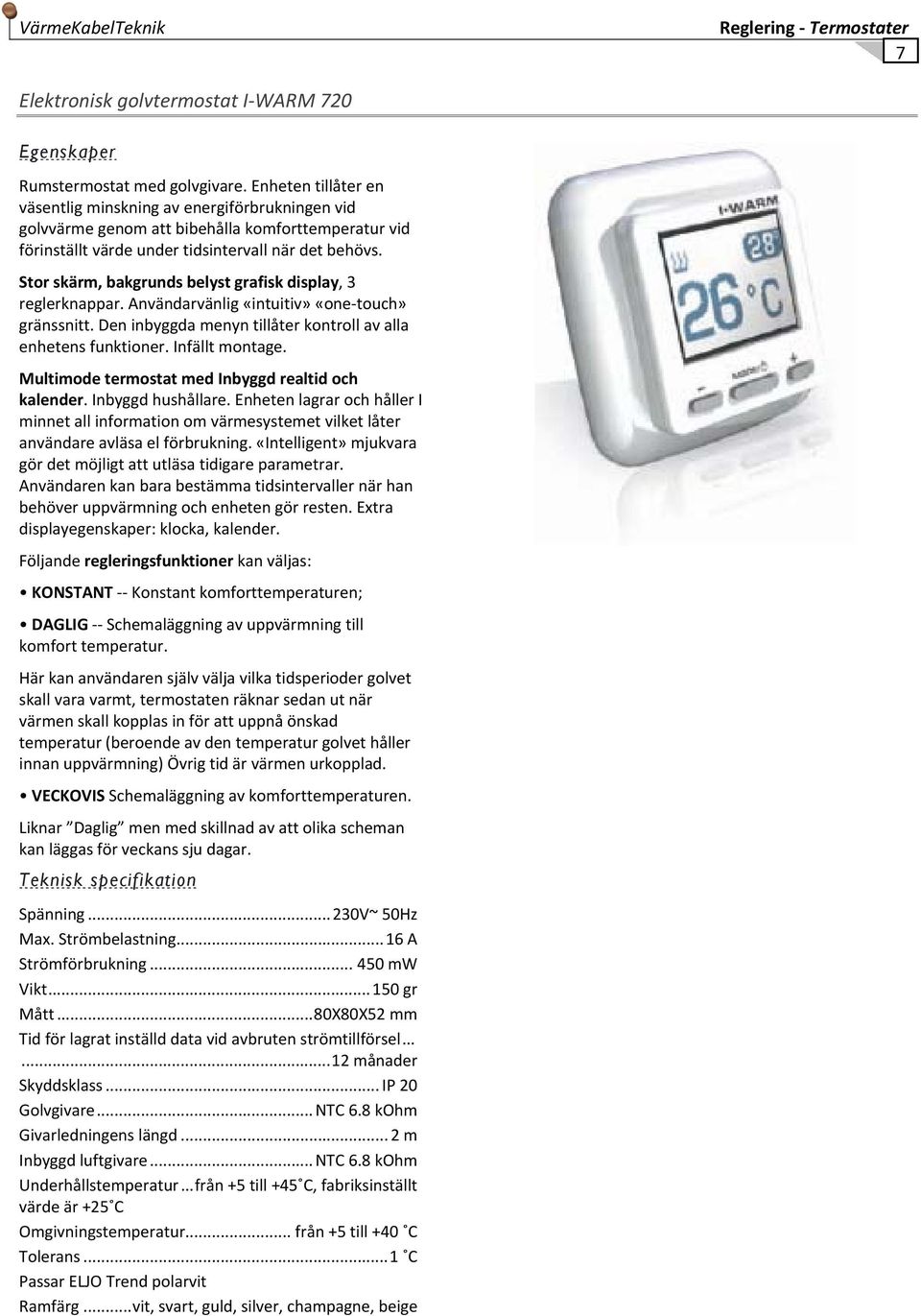

7 VärmeKabelTeknik Reglering Termostater 7 Elektronisk golvtermostat I WARM 720 Egenskaper Rumstermostat med golvgivare. Enheten tillåter en väsentlig minskning av energiförbrukningen vid golvvärme genom att bibehålla komforttemperatur vid förinställt värde under tidsintervall när det behövs. Stor skärm, bakgrunds belyst grafisk display, 3 reglerknappar. Användarvänlig «intuitiv» «one touch» gränssnitt. Den inbyggda menyn tillåter kontroll av alla enhetens funktioner. Infällt montage. Multimode termostat med Inbyggd realtid och kalender. Inbyggd hushållare. Enheten lagrar och håller I minnet all information om värmesystemet vilket låter användare avläsa el förbrukning. «Intelligent» mjukvara gör det möjligt att utläsa tidigare parametrar. Användaren kan bara bestämma tidsintervaller när han behöver uppvärmning och enheten gör resten. Extra displayegenskaper: klocka, kalender. Följande regleringsfunktioner kan väljas: KONSTANT Konstant komforttemperaturen; DAGLIG Schemaläggning av uppvärmning till komfort temperatur. Här kan användaren själv välja vilka tidsperioder golvet skall vara varmt, termostaten räknar sedan ut när värmen skall kopplas in för att uppnå önskad temperatur (beroende av den temperatur golvet håller innan uppvärmning) Övrig tid är värmen urkopplad. VECKOVIS Schemaläggning av komforttemperaturen. Liknar Daglig men med skillnad av att olika scheman kan läggas för veckans sju dagar. Teknisk specifikation Spänning V~ 50Hz Max. Strömbelastning A Strömförbrukning mw Vikt gr Mått... 80Х80Х52 mm Tid för lagrat inställd data vid avbruten strömtillförsel månader Skyddsklass... IP 20 Golvgivare... NTC 6.8 kohm Givarledningens längd... 2 m Inbyggd luftgivare... NTC 6.8 kohm Underhållstemperatur... från +5 till +45 C, fabriksinställt värde är +25 C Omgivningstemperatur... från +5 till +40 C Tolerans... 1 C Passar ELJO Trend polarvit Ramfärg... vit, svart, guld, silver, champagne, beige

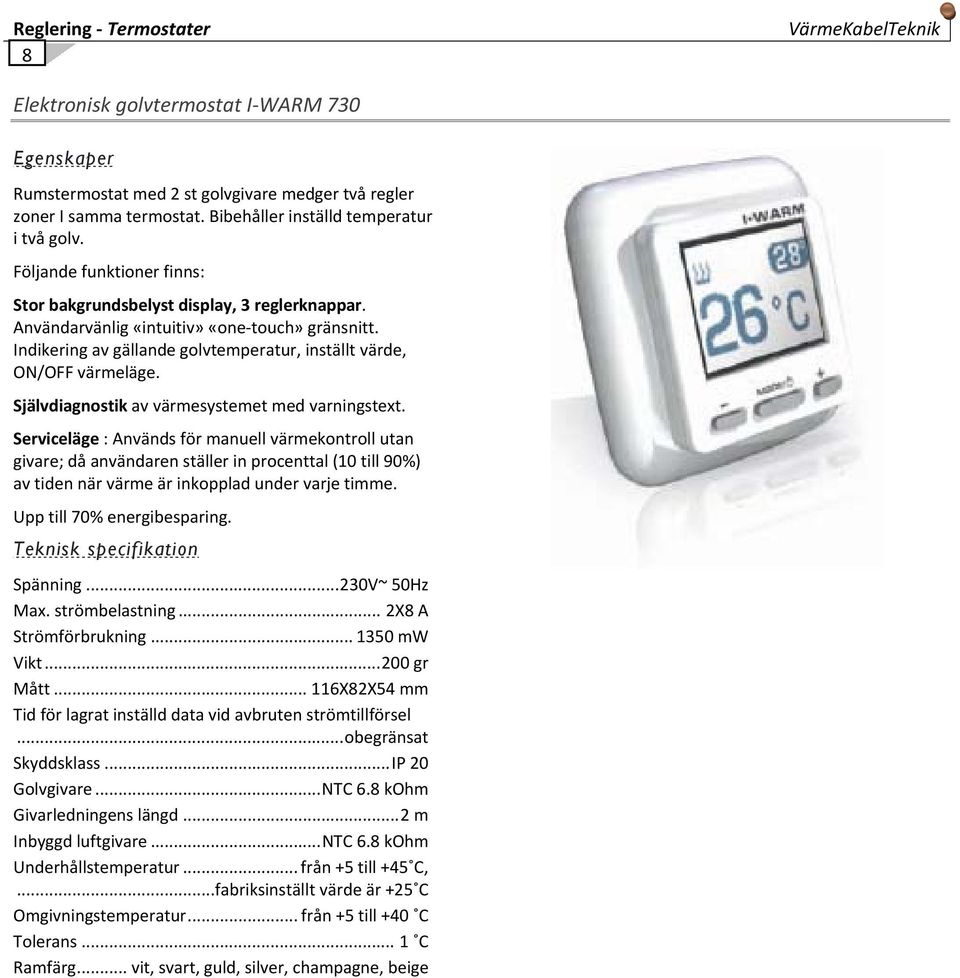

8 Reglering Termostater 8 VärmeKabelTeknik Elektronisk golvtermostat I WARM 730 Egenskaper Rumstermostat med 2 st golvgivare medger två regler zoner I samma termostat. Bibehåller inställd temperatur i två golv. Följande funktioner finns: Stor bakgrundsbelyst display, 3 reglerknappar. Användarvänlig «intuitiv» «one touch» gränsnitt. Indikering av gällande golvtemperatur, inställt värde, ON/OFF värmeläge. Självdiagnostik av värmesystemet med varningstext. Serviceläge : Används för manuell värmekontroll utan givare; då användaren ställer in procenttal (10 till 90%) av tiden när värme är inkopplad under varje timme. Upp till 70% energibesparing. Teknisk specifikation Spänning V~ 50Hz Max. strömbelastning... 2Х8 A Strömförbrukning mw Vikt gr Mått Х82Х54 mm Tid för lagrat inställd data vid avbruten strömtillförsel... obegränsat Skyddsklass... IP 20 Golvgivare... NTC 6.8 kohm Givarledningens längd... 2 m Inbyggd luftgivare... NTC 6.8 kohm Underhållstemperatur... från +5 till +45 C,...fabriksinställt värde är +25 C Omgivningstemperatur... från +5 till +40 C Tolerans... 1 C Ramfärg... vit, svart, guld, silver, champagne, beige

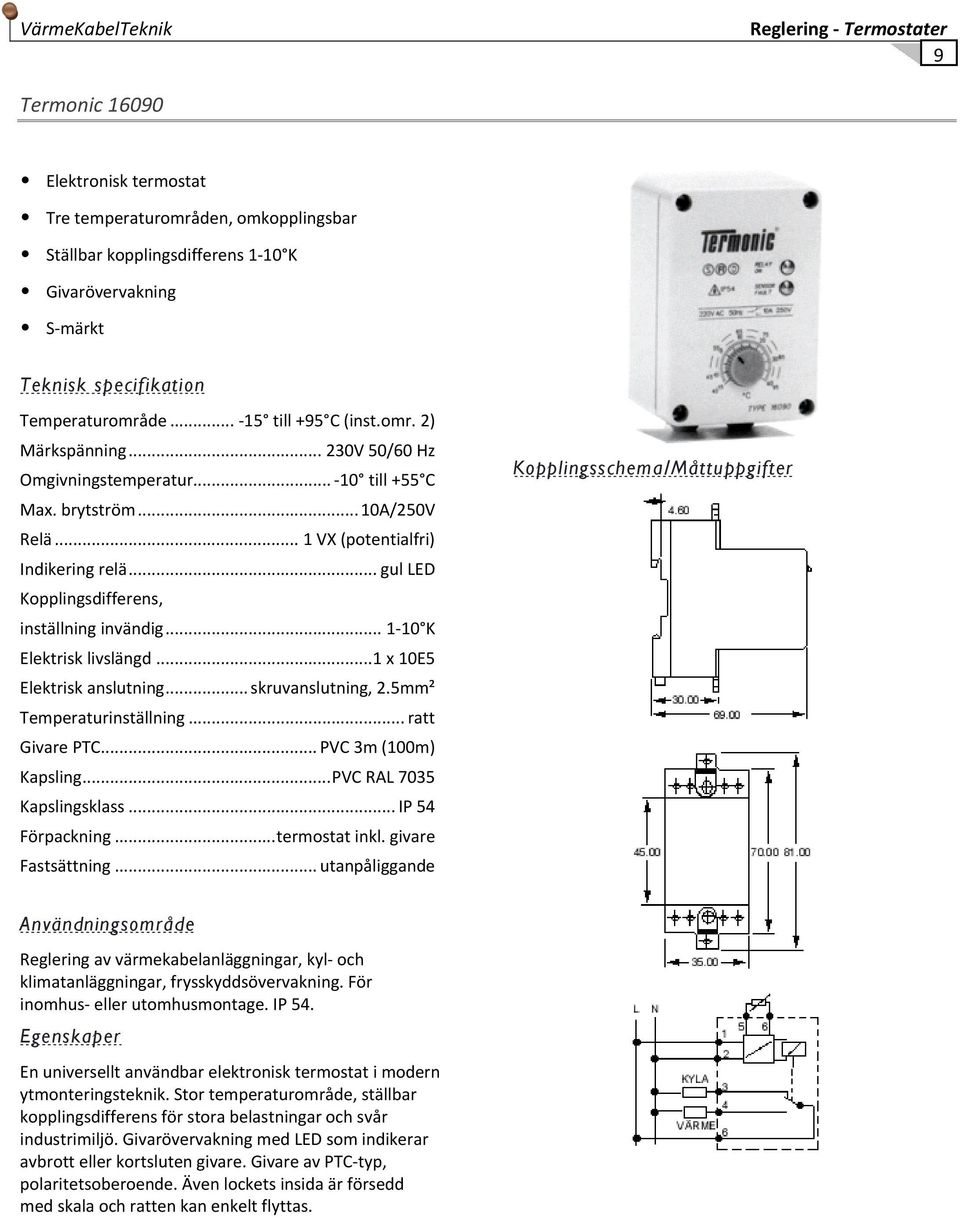

9 VärmeKabelTeknik Reglering Termostater 9 Termonic Elektronisk termostat Tre temperaturområden, omkopplingsbar Ställbar kopplingsdifferens 1 10 K Givarövervakning S märkt Teknisk specifikation Temperaturområde till +95 C (inst.omr. 2) Märkspänning V 50/60 Hz Omgivningstemperatur till +55 C Max. brytström... 10A/250V Relä... 1 VX (potentialfri) Indikering relä... gul LED Kopplingsdifferens, inställning invändig K Elektrisk livslängd...1 x 10E5 Elektrisk anslutning... skruvanslutning, 2.5mm² Temperaturinställning... ratt Givare PTC... PVC 3m (100m) Kapsling... PVC RAL 7035 Kapslingsklass... IP 54 Förpackning... termostat inkl. givare Fastsättning... utanpåliggande Kopplingsschema/Måttuppgifter Användningsområde Reglering av värmekabelanläggningar, kyl och klimatanläggningar, frysskyddsövervakning. För inomhus eller utomhusmontage. IP 54. Egenskaper En universellt användbar elektronisk termostat i modern ytmonteringsteknik. Stor temperaturområde, ställbar kopplingsdifferens för stora belastningar och svår industrimiljö. Givarövervakning med LED som indikerar avbrott eller kortsluten givare. Givare av PTC typ, polaritetsoberoende. Även lockets insida är försedd med skala och ratten kan enkelt flyttas.

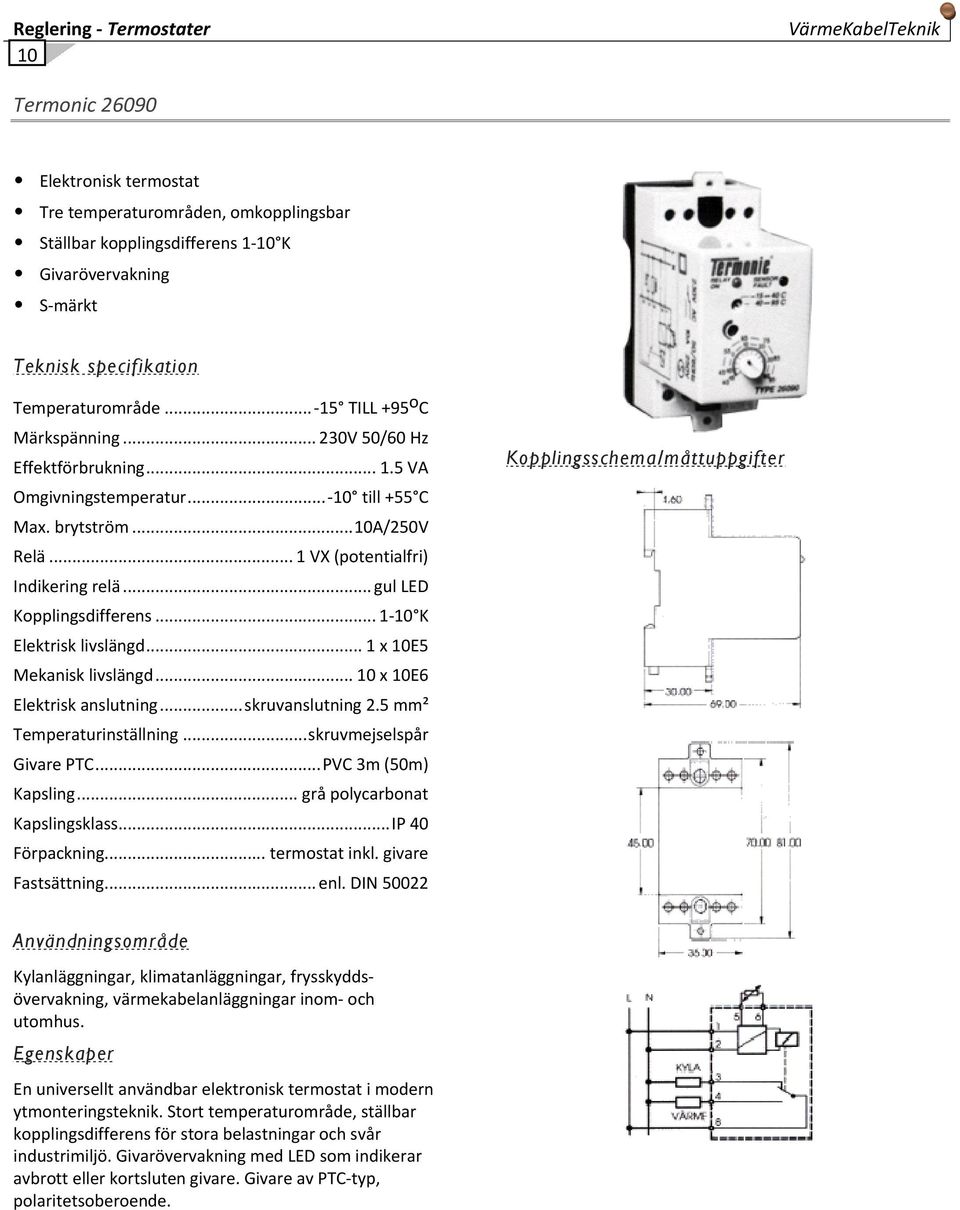

10 Reglering Termostater 10 VärmeKabelTeknik Termonic Elektronisk termostat Tre temperaturområden, omkopplingsbar Ställbar kopplingsdifferens 1 10 K Givarövervakning S märkt Teknisk specifikation Temperaturområde TILL +95 o C Märkspänning V 50/60 Hz Effektförbrukning VA Omgivningstemperatur till +55 C Max. brytström... 10A/250V Relä... 1 VX (potentialfri) Indikering relä... gul LED Kopplingsdifferens K Elektrisk livslängd... 1 x 10E5 Mekanisk livslängd x 10E6 Elektrisk anslutning... skruvanslutning 2.5 mm² Temperaturinställning... skruvmejselspår Givare PTC... PVC 3m (50m) Kapsling... grå polycarbonat Kapslingsklass... IP 40 Förpackning... termostat inkl. givare Fastsättning... enl. DIN Kopplingsschema/måttuppgifter Användningsområde Kylanläggningar, klimatanläggningar, frysskyddsövervakning, värmekabelanläggningar inom och utomhus. Egenskaper En universellt användbar elektronisk termostat i modern ytmonteringsteknik. Stort temperaturområde, ställbar kopplingsdifferens för stora belastningar och svår industrimiljö. Givarövervakning med LED som indikerar avbrott eller kortsluten givare. Givare av PTC typ, polaritetsoberoende.

11 VärmeKabelTeknik Reglering Termostater 11 Kompakt termostat för installation i automatikskåp (på DIN skena) ITR 79 Elektrisk omkopplare med fjärrgivare Teknisk data Driftsspänning V~, 50/60 Hz Växlingskapacitet: V~... Slutkontakt: 10(3) A,... Vilkontakt: 5(1.5) A Kontakt:... 1 relä som potentialfri omkopplingskontakt Växlingsskillnad:... justerbar 0.5 5K... förutom ITR , ITR , ITR Omgivningstemperatur: C Skyddsområde:... IP20 Skyddsklass:... II Tillståndsindikering:... röd LED: uppvärmning... grön LED: kylning Installation:... på DIN skena (35mm) Elektriska anslutningar:... Uttagsskruv, max 2.5 mm² Färg:... grå (RAL 7035) Användningsområde Reglering och övervakning av temperaturer i hallar, växthus och av temperaturer som utvecklats från golvvärmesystem. Enheten förfogar över en givaruppdelning och kortslutningsskydd. Givare ingår inte i leveransen (förutom ITR , ITR , ITR ). Applicering av givartyper enligt indikerade givarnumemr (dvs alla no 24 eller 4 givartyper kan användas,hf 4, LF 24 etc). Undvik parallell installation av givarledningen och matningskablar eller skydda dem genom skärmning. Typ Art.nr Reglerområde Utrustning Givare PG ITR D C Uppvärmning, röd LED 1/21 (NTC A K) ITR D 0 60 C Uppvärmning, röd LED 4/24 (NTC A K) ITR D C Uppvärmning, röd LED 5/25 (NTC A K) ITR D C Uppvärmning, röd LED 6 (NTC A K) ITR D C Uppvärmning, röd LED 3/23 (NTC A K) ITR D 0 11 C Frostskydd, manuell återställning, växlingsdifferens: 1.5 0/20 (NTC A K, fixerad, röd LED (givare kortslutes vid 75 C) 2 K 25) ITR D 0 60 C Kylning, grön LED 4/24 (NTC A K) ITR D C Kylning, grön LED 3/23 (NTC 8 K) A PG ITR D X 5 30 C Uppvärmning, växlingsdifferens: 0. 5 K, fixerad 2 (NTC 47 K) A ITR ITR ITR D D D X C 0 60 C Uppvärmning, växlingsdifferens: 0.5 K, fixerad inkl. givare HF 8/4 K2 (4m) Skala 0 6, uppvärmning, röd LED, inkl. guivare HF 8/4 K2 (4m), givare också användbar med HTRRB , ETR , FETR och FDTR U 8 (NTC 2 K) 8 (NTC 2 K) C Uppvärmning, röd LED, inkl. givare HF 8/4 KS (4m) 8 (NTC 2 K) A PG A A

12 Reglering Termostater 12 VärmeKabelTeknik Kompakt termostat för installation i automatikskåp (på DIN skena) ITR 79 Elektrisk omkopplare med fjärrgivare

13 VärmeKabelTeknik Reglering Termostater 13 Dubbeltermostat Tak Jet 32 Teknisk Specifikation Reglerrområde C Kopplingsdifferens... ~ 2 K Anslutningsspänning VAC Max belastning... 16A (4) VAC Kapslingsklass.... IP 65 Kapslingsmaterial... Slagtålig plast (grå) Omgivningstemperatur C Vikt... ca. 500gr Montage... Skruvfastsättning (medföljer) Tillverkningsland... Tyskland Godkännande... CE Grundinställning:... Minus termostat (vänster) 5 C... + Plus termostat (höger) +2 C Inkoppling Användningsområde - Funktion Termostaten placeras på fasaden i direkt anslutning till de rännor / stuprör som skall frostskyddas. Värmeslingorna ansluts direkt till termostaten som matas med 230V max 16A. Reglering sker enligt plus minus principen där värmen startar då temperaturen ligger inom ett inställt värde (tex. 5 +2) då man förväntar att isbildning i tak/hängrännor kan förekomma.

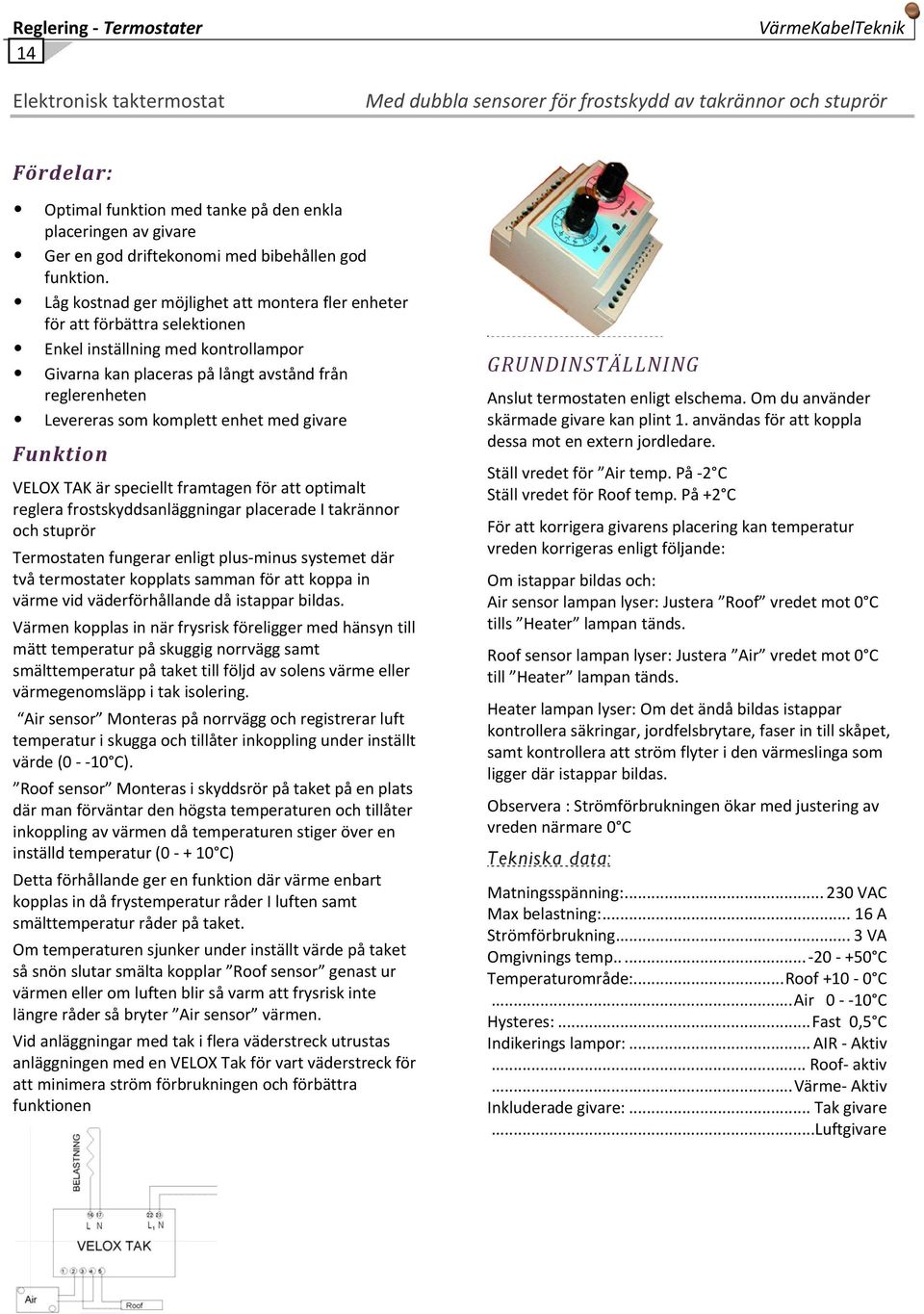

14 Reglering Termostater 14 Elektronisk taktermostat VärmeKabelTeknik Med dubbla sensorer för frostskydd av takrännor och stuprör Fördelar: Optimal funktion med tanke på den enkla placeringen av givare Ger en god driftekonomi med bibehållen god funktion. Låg kostnad ger möjlighet att montera fler enheter för att förbättra selektionen Enkel inställning med kontrollampor Givarna kan placeras på långt avstånd från reglerenheten Levereras som komplett enhet med givare Funktion VELOX TAK är speciellt framtagen för att optimalt reglera frostskyddsanläggningar placerade I takrännor och stuprör Termostaten fungerar enligt plus minus systemet där två termostater kopplats samman för att koppa in värme vid väderförhållande då istappar bildas. Värmen kopplas in när frysrisk föreligger med hänsyn till mätt temperatur på skuggig norrvägg samt smälttemperatur på taket till följd av solens värme eller värmegenomsläpp i tak isolering. Air sensor Monteras på norrvägg och registrerar luft temperatur i skugga och tillåter inkoppling under inställt värde (0 10 C). Roof sensor Monteras i skyddsrör på taket på en plats där man förväntar den högsta temperaturen och tillåter inkoppling av värmen då temperaturen stiger över en inställd temperatur ( C) Detta förhållande ger en funktion där värme enbart kopplas in då frystemperatur råder I luften samt smälttemperatur råder på taket. Om temperaturen sjunker under inställt värde på taket så snön slutar smälta kopplar Roof sensor genast ur värmen eller om luften blir så varm att frysrisk inte längre råder så bryter Air sensor värmen. Vid anläggningar med tak i flera väderstreck utrustas anläggningen med en VELOX Tak för vart väderstreck för att minimera ström förbrukningen och förbättra funktionen GRUNDINSTÄLLNING Anslut termostaten enligt elschema. Om du använder skärmade givare kan plint 1. användas för att koppla dessa mot en extern jordledare. Ställ vredet för Air temp. På 2 C Ställ vredet för Roof temp. På +2 C För att korrigera givarens placering kan temperatur vreden korrigeras enligt följande: Om istappar bildas och: Air sensor lampan lyser: Justera Roof vredet mot 0 C tills Heater lampan tänds. Roof sensor lampan lyser: Justera Air vredet mot 0 C till Heater lampan tänds. Heater lampan lyser: Om det ändå bildas istappar kontrollera säkringar, jordfelsbrytare, faser in till skåpet, samt kontrollera att ström flyter i den värmeslinga som ligger där istappar bildas. Observera : Strömförbrukningen ökar med justering av vreden närmare 0 C Tekniska data: Matningsspänning: VAC Max belastning: A Strömförbrukning... 3 VA Omgivnings temp C Temperaturområde:... Roof C... Air 0 10 C Hysteres:... Fast 0,5 C Indikerings lampor:... AIR Aktiv... Roof aktiv... Värme Aktiv Inkluderade givare:... Tak givare...luftgivare

15 VärmeKabelTeknik Reglering Termostater 15 Snösmältnings regulator TEKMAR 1773 Användningsområden: Halkfria /snösmältning markytor Isfria tak / takrännor Isfria paraboler, takfönster, mm. Teknisk data Montering:... Dinskena (inomhus) Driftsspänning VAC Utgång... 1 Slutande 230V / 6A Givare... 2 x Temperatur / Nederbörd Larmutgång... 24V / 15mA Reglering... Fukt / nederbörd / Temperatur Temperaturgräns funktion... Fördröjning av... frånslag 0,5 10 timmar Grundvärmefunktion... Ställbar Godkännande... CE, VDE Fördelar: TEKMAR har eliminerat problemen med smutsiga fuktgivare i metall som inte ger utslag. Genom att utveckla en teknik där man i stället mäter givarens avkylning kan man bortse från yttre miljöpåverkan. Mikroprocessor baserad reglerenhet för snö / is smältning på markytor, tak och andra ytor där isbildning och frost medför olägenhet. Systemet sluter en kontakt för att koppla in värmesystem när nederbörd faller inom en justerbar temperatur zon. Värmen kopplas ut då ytan torkat, enheten har inställbar eftervärmnings tid för kompensation av misslyckad placering av givare. Givare finns för montering i markytor som beträds av gångare / fordon samt takytor och andra ytor som ej utsätts för mekanisk belastning Har en grundvärmefunktion som kan upprätthålla en förhöjd temperatur i mark för en snabbare avtining vid nederbörd i kärva norrländska klimat. Programmering av enheten sker i enkla menysystem som visas på en display, här kan även enhetens status utläsas. Programmering kan ske i olika steg, enheten kommer med ett grundprogram och i Quick setup gör du nödvändiga justeringarna för att starta anläggningen. I Övriga menyer kan enheten testas, avancerade inställningar utföras samt återställning till fabriksinställning göras. Funktions beskrivning allmänt Snösmältningsregulator 1773 är en programmerbar regulator som passar för ett flertal applikationer där skydd mot isbildning behövs. Denna typ av regulator kan spara 30 40% energi jämfört med en konventionell termostat. Besparingen består i att man förutom att mäta temperatur mäter nederbörd / frost på eller i direkt anslutning till den yta som skall skyddas mot isbildning. Givarna är av en typ där man i stället för att mäta vattnets ledningsförmåga mellan två blanka metall ledare värme upp givaren med jämna mellanrum (ca. 25 minuter) och mäter avkylningen av sensorn för att konstatera eventuell nederbörd. Denna typ av mätning ger en god driftssäkerhet till minimalt underhåll. Vid inkoppling av två givare startar anläggningen när någon av givarna detekterar fukt och inställt temperaturområde för drift och fortgår till båda givarna är torra. Det aktiva temperaturområdet är C vilket innefattar de temperaturområde när nederbörd faller och halkrisk föreligger. Kan justeras under meny Configuration Vid markanläggningar nyttjas 1 2 st markgivare Typ 3352 med mässingshylsa (måste användas vid asfaltering) eller 3353 utan montagehylsa. Vid nedfarter är det väldigt effektivt med en givare i vardera änden av rampen då den smälta nederbörden rinner nedför rampen medan den övre delen av rampen oftast är den som först får nederbörd. De är även viktigt att tillse att avlopp finns och fungerar även vid minusgrader.

16 Reglering Termostater 16 Snösmältnings regulator TEKMAR 1773 VärmeKabelTeknik forts från föregående sida Vid användning för takanläggningar och paraboler nyttjas en 3351 takgivare i kombination med luftgivare Vid frostskydd av takavvattnings system monteras en fukt / nederbördsgivare i takränna / hängränna samt en temperaturgivare i skugga / norrvägg. Vid isskydd av parabol monteras Fukt / nederbördsgivare på konsol i parabolens nedre kant. När givarna monteras är det inte alltid möjligt att veta / räkna ut vart mest snö kommer att samlas man har därför tillfört en funktion min. inkopplings tid (Minimum heating run time) för att kompensera ev. avvikelser. Kan justeras för att arbeta 0,5 10 timmar (2 timmar standard) så att ytan hinner torka upp. Enheten har även en funktion för grundvärme denna funktion håller markytan vid en förhöjd temperatur t.ex. 5 C för att påskynda avsmältning vid nederbörd utan att förbruka full effekt. Funktionen används för markytor med hög prioritet exempelvis offentliga entréer, akutintag vid sjukhus. Vid bristfällig funktion kan felsökning och justering enkelt göras genom att använda enhetens status samt testprogram. Fel på givare indikeras även av en blinkande röd lysdiod i enhetens front Har även en larmutgång (24V max. 15mA) som kan kopplas till larmpanel och sänder ut en signal vid eventuella fel.

17 VärmeKabelTeknik LCD 1H & LCD 3H Snö/ is varnare Reglering Termostater 17 Minska Era snösmältningskostnader Egenskaper & Fördelar Beskrivning Minimala energikostnader Automatisk snösmältning Snösmältning endast vid behov Känner av både temperatur och nederbörd Prestanda optimerad för fuktiga applikationer Enkel installation Tillförlitlig Prisvänlig Installation LCH 1H kapsling har en 16mm NPT gängad öppning. Välj en icke tilltäppt, upphöjd plats utsatt för snöfall. Montera i upprätt, precis positionering som bilden visar. Anslut den svarta och vita ledningarna till 24 VAC strömförsörjning. Gula ledningar är från en isolerad 3 Amperes resistiv/1 Ampere induktiv reläkontakt. Orderinfo Ordernr Beskrivning LCD 1H snöregulator (5 timmars frånslagsfördröjning) LCD 3H snöregulator (1 timmes frånslagsfördröjning) LCD 1H & LCD 3H snöregulator sparar energi genom att snösmältning sker endast vid behov under snöfall och en tid därefter för att garantera en komplett snösmältning. Då snö ofta förekommer vid fuktig vår och höst vid temperaturer över fryspunkten, upptäcker LCD 1H & LCD 3H nederbörd som snö vid temperaturer under 3.3 C. LCD 1H s interna, isolerade 3 amperes reläkontakt förblir stängd i 5 timmars fördröjning efter snöfallet stoppat för att säkerställa en komplett snösmältning och upptorkning av trottoarer. LCD 3H förblir stängd i 1 timmas fördröjningstid. LCD 1H & LCD 3H snöregulator ernår hög prestanda till en låg kostnad genom mikroprocessorkontroll. Medlemmar i produktfamiljen LCD har försett mer än 70 miljoner timmar av tillförlitlig snösmältning. För komplett information, beskrivning av dess användning, installation och egenskaper, vänligen kontakta oss personligen

18 Reglering Termostater 18 VärmeKabelTeknik LCD TM 3S Snö/ is Varnare LCD TM -3S Snö- och varnare Fördelar Minskar driftskostnaderna Automatisk avisning Obevakad drift Egenskaper Värmeelement är i drift endast vid behov Känner av omgivningstemperatur och nederbörd Fabriksprogrammerad för specialapplikationer Enkel installation Tillförlitlig, testat ute på fält Låg kostnad Beskrivning LCD 3S Snö/is regulator känner av både temperatur och nederbörd. Värmeelement arbetar vid temperaturer under 38 F (3.3 C) under nederbörd och en timme efteråt. Tung, våt regn och snöfall uppstår ofta vid temperaturer överfrostgrader. Inställningen 38 F (3.3 C) försäkrar en effektiv snösmältning under dessa förhållanden. I annat fall kan snön öka innan smältningen startar. Fortsatt värmning i en timme efter snön stoppar avslutar smältningen. Medlemmar ur LCD produktfamilj har försett mer än 70 miljoner timmar tillförlitlig snösmältningskontroll. Dessa produkter fortsätter att vara industrins mest populära snösmältningskontroller. LCD 3S arbetar från en 120 volt AC 50/60 Hz försörjning. Urvalen inkluderar drift från varierande förbrukningsspänningar. LCD 3S ger en Form A (SPST) reläkontakt klassad för 120/240 volt 16 Amp service. LCD 3S använder engångs programmerbara mikrostyrningsteknologier. Alla givaresignaler är digitala. Detta tillåter tillägg eller förbättring av utförandeegenskaperna utan att ändra något i hårdvaran. Kontakta kundservicen för extra information om produktanpassning. Andra LCD 3S egenskaper inkluderar en smart förbikoppling och en låg temperaturtillslagning. Förbikopplingen tillåter testning eller överbelastning av de automatiska kontrollfunktionerna. LCD 3S omkastar till automatisk drift efter 40 timmar uti det fall underhållspersonalen lämnar regulatorn I förbikoppling eller off läge. Den låga temperaturomkastningen sparer energi genom att förhindra värmning under 17 F ( 8.3 C) omgivningstemperatur vilket vanligtvis är för kallt för effektiv snösmältning.

19 VärmeKabelTeknik Reglering Termostater 19 Anteckningar

20 Reglering Termostater 20 VärmeKabelTeknik Telephone: Homepage: Industrihuset SödraHedensbyn43 S 43064HÄLLINGSJÖ S 93191SKELLEFTEÅ Sweden Sweden Fax: Fax:
