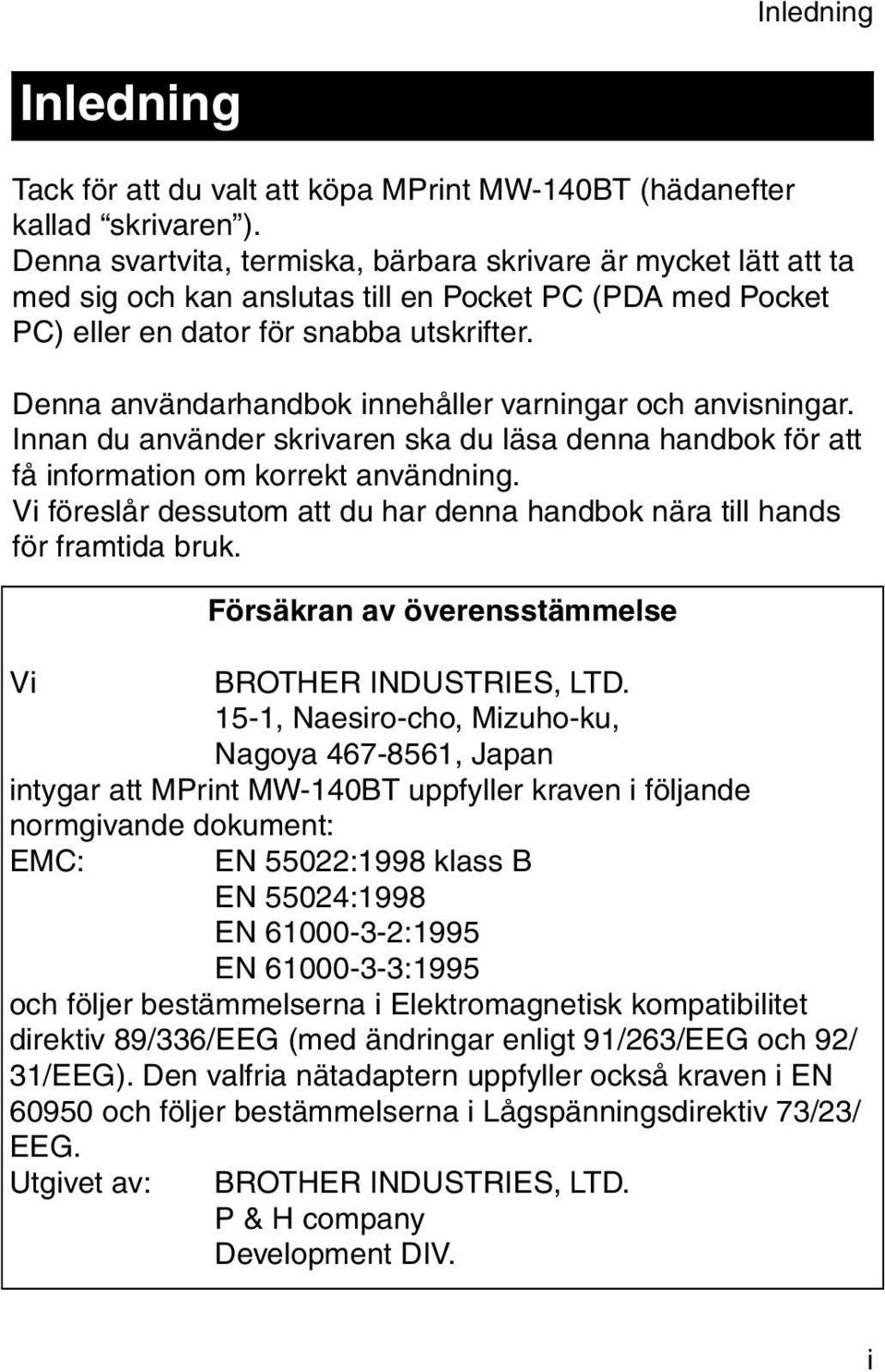

3 Inledning Inledning Tack för att du valt att köpa MPrint MW-140BT (hädanefter kallad skrivaren ). Denna svartvita, termiska, bärbara skrivare är mycket lätt att ta med sig och kan anslutas till en Pocket PC (PDA med Pocket PC) eller en dator för snabba utskrifter. Denna användarhandbok innehåller varningar och anvisningar. Innan du använder skrivaren ska du läsa denna handbok för att få information om korrekt användning. Vi föreslår dessutom att du har denna handbok nära till hands för framtida bruk. Försäkran av överensstämmelse Vi BROTHER INDUSTRIES, LTD. 15-1, Naesiro-cho, Mizuho-ku, Nagoya , Japan intygar att MPrint MW-140BT uppfyller kraven i följande normgivande dokument: EMC: EN 55022:1998 klass B EN 55024:1998 EN :1995 EN :1995 och följer bestämmelserna i Elektromagnetisk kompatibilitet direktiv 89/336/EEG (med ändringar enligt 91/263/EEG och 92/ 31/EEG). Den valfria nätadaptern uppfyller också kraven i EN och följer bestämmelserna i Lågspänningsdirektiv 73/23/ EEG. Utgivet av: BROTHER INDUSTRIES, LTD. P & H company Development DIV. i

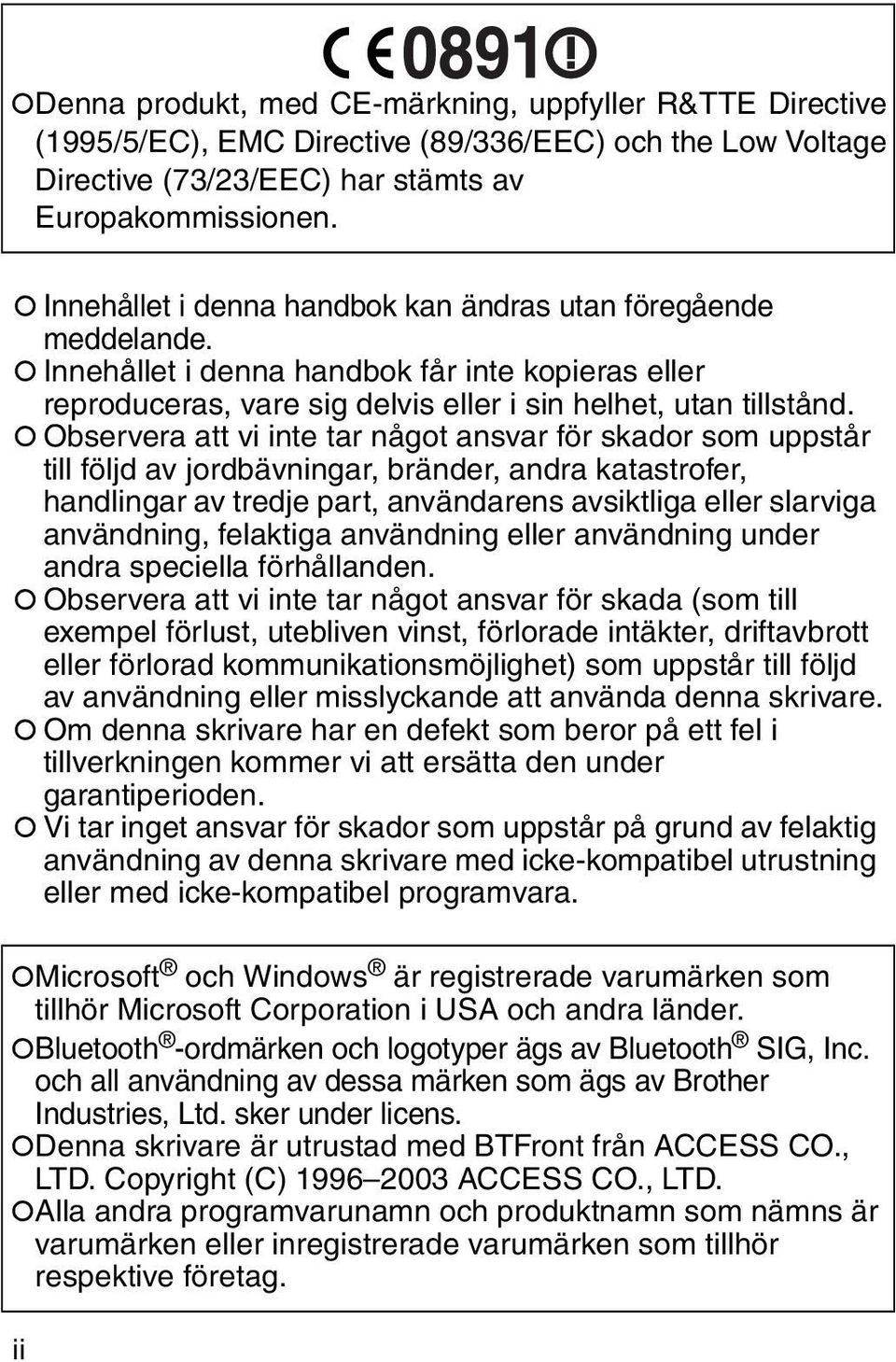

4 !Denna produkt, med CE-märkning, uppfyller R&TTE Directive (1995/5/EC), EMC Directive (89/336/EEC) och the Low Voltage Directive (73/23/EEC) har stämts av Europakommissionen.! Innehållet i denna handbok kan ändras utan föregående meddelande.! Innehållet i denna handbok får inte kopieras eller reproduceras, vare sig delvis eller i sin helhet, utan tillstånd.! Observera att vi inte tar något ansvar för skador som uppstår till följd av jordbävningar, bränder, andra katastrofer, handlingar av tredje part, användarens avsiktliga eller slarviga användning, felaktiga användning eller användning under andra speciella förhållanden.! Observera att vi inte tar något ansvar för skada (som till exempel förlust, utebliven vinst, förlorade intäkter, driftavbrott eller förlorad kommunikationsmöjlighet) som uppstår till följd av användning eller misslyckande att använda denna skrivare.! Om denna skrivare har en defekt som beror på ett fel i tillverkningen kommer vi att ersätta den under garantiperioden.! Vi tar inget ansvar för skador som uppstår på grund av felaktig användning av denna skrivare med icke-kompatibel utrustning eller med icke-kompatibel programvara.!microsoft och Windows är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder.!bluetooth -ordmärken och logotyper ägs av Bluetooth SIG, Inc. och all användning av dessa märken som ägs av Brother Industries, Ltd. sker under licens.!denna skrivare är utrustad med BTFront från ACCESS CO., LTD. Copyright (C) ACCESS CO., LTD.!Alla andra programvarunamn och produktnamn som nämns är varumärken eller inregistrerade varumärken som tillhör respektive företag. ii

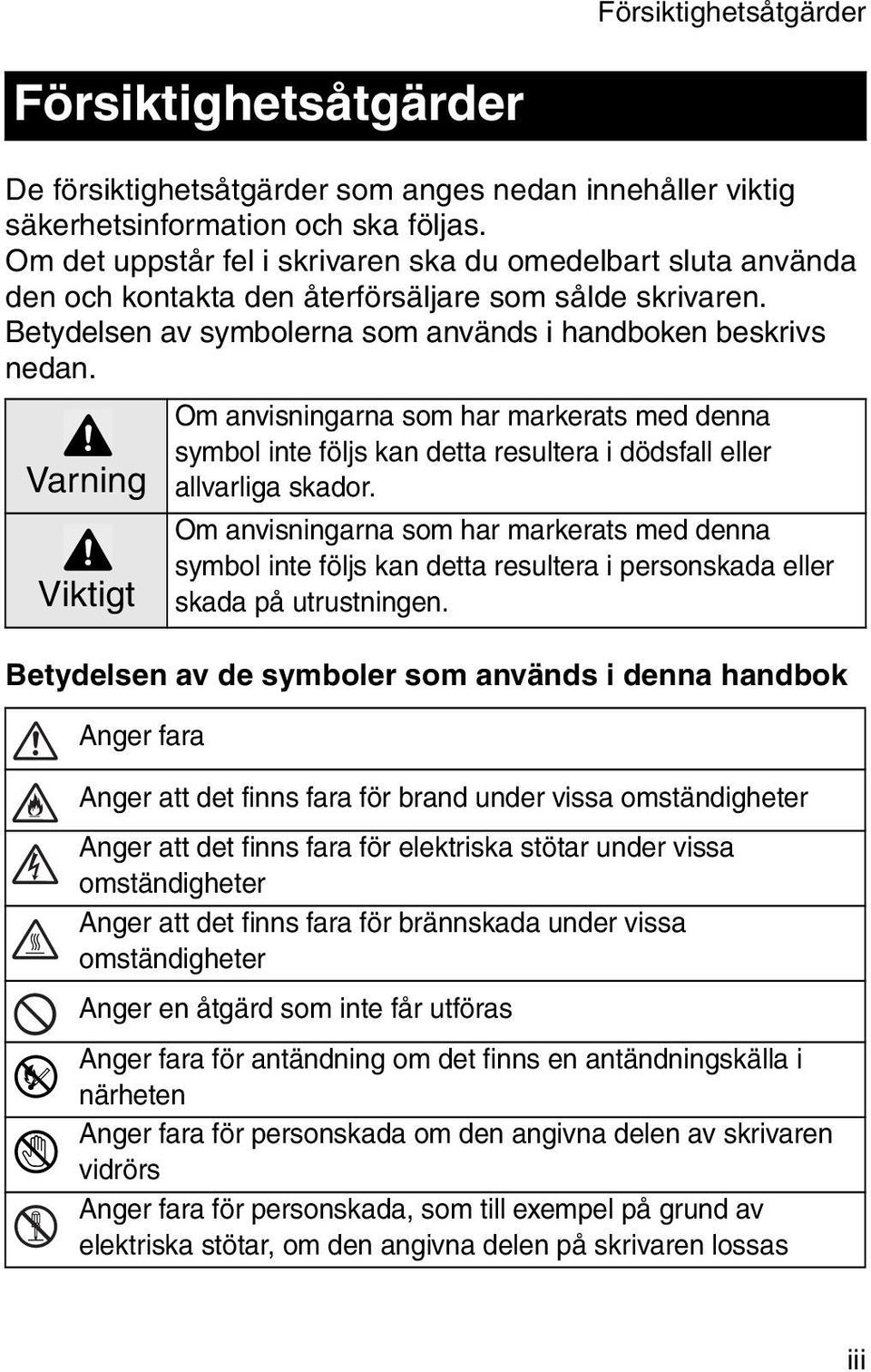

5 Försiktighetsåtgärder Försiktighetsåtgärder De försiktighetsåtgärder som anges nedan innehåller viktig säkerhetsinformation och ska följas. Om det uppstår fel i skrivaren ska du omedelbart sluta använda den och kontakta den återförsäljare som sålde skrivaren. Betydelsen av symbolerna som används i handboken beskrivs nedan. Varning Viktigt Om anvisningarna som har markerats med denna symbol inte följs kan detta resultera i dödsfall eller allvarliga skador. Om anvisningarna som har markerats med denna symbol inte följs kan detta resultera i personskada eller skada på utrustningen. Betydelsen av de symboler som används i denna handbok Anger fara Anger att det finns fara för brand under vissa omständigheter Anger att det finns fara för elektriska stötar under vissa omständigheter Anger att det finns fara för brännskada under vissa omständigheter Anger en åtgärd som inte får utföras Anger fara för antändning om det finns en antändningskälla i närheten Anger fara för personskada om den angivna delen av skrivaren vidrörs Anger fara för personskada, som till exempel på grund av elektriska stötar, om den angivna delen på skrivaren lossas iii

6 Anger fara för elektriska stötar om åtgärden utförs med våta händer Anger fara för elektriska stötar om skrivaren utsätts för vatten Anger en åtgärd som måste utföras Anger att sladden måste vara utdragen ur vägguttaget iv

7 Försiktighetsåtgärder Angående denna skrivare (inklusive det inbyggda litiumjonbatteriet) Varning! Använd inte denna skrivare på platser där det är förbjudet, som till exempel på ett flygplan, eftersom annan utrustning kan påverkas, vilket kan leda till en olycka.! Om denna skrivare ska användas i en speciell miljö, till exempel nära medicinsk utrustning, ska du i förväg försäkra dig om att den inte åstadkommer någon skadlig effekt på grund av elektromagnetiska vågor. Observera att vi inte tar något ansvar för skador som uppstår till följd av störningar orsakade av elektromagnetiska vågor.! Stick inte in främmande föremål i skrivaren eller dess anslutningsdetaljer och portar eftersom detta kan orsaka antändning, elektriska stötar eller skada.! Om främmande föremål tappas in i skrivaren ska du omedelbart stänga av den, dra ut sladden från vägguttaget och sedan kontakta den återförsäljare som sålde skrivaren. Om du fortsätter att använda skrivaren kan den orsaka brand, elektriska stötar eller annan skada.! Du ska inte använda, ladda upp eller förvara skrivaren på följande platser eftersom den kan läcka eller fatta eld, orsaka elektriska stötar eller annan skada.!nära vatten, som till exempel i ett badrum eller nära en vattenvärmare eller på en mycket fuktig plats!på en plats där den utsätts för regn eller fukt!på en mycket dammig plats!på en mycket varm plats, som till exempel nära en eld eller ett värmeelement eller i direkt solljus!i en stängd bil som står i solen en varm dag!på en plats där kondens kan bildas v

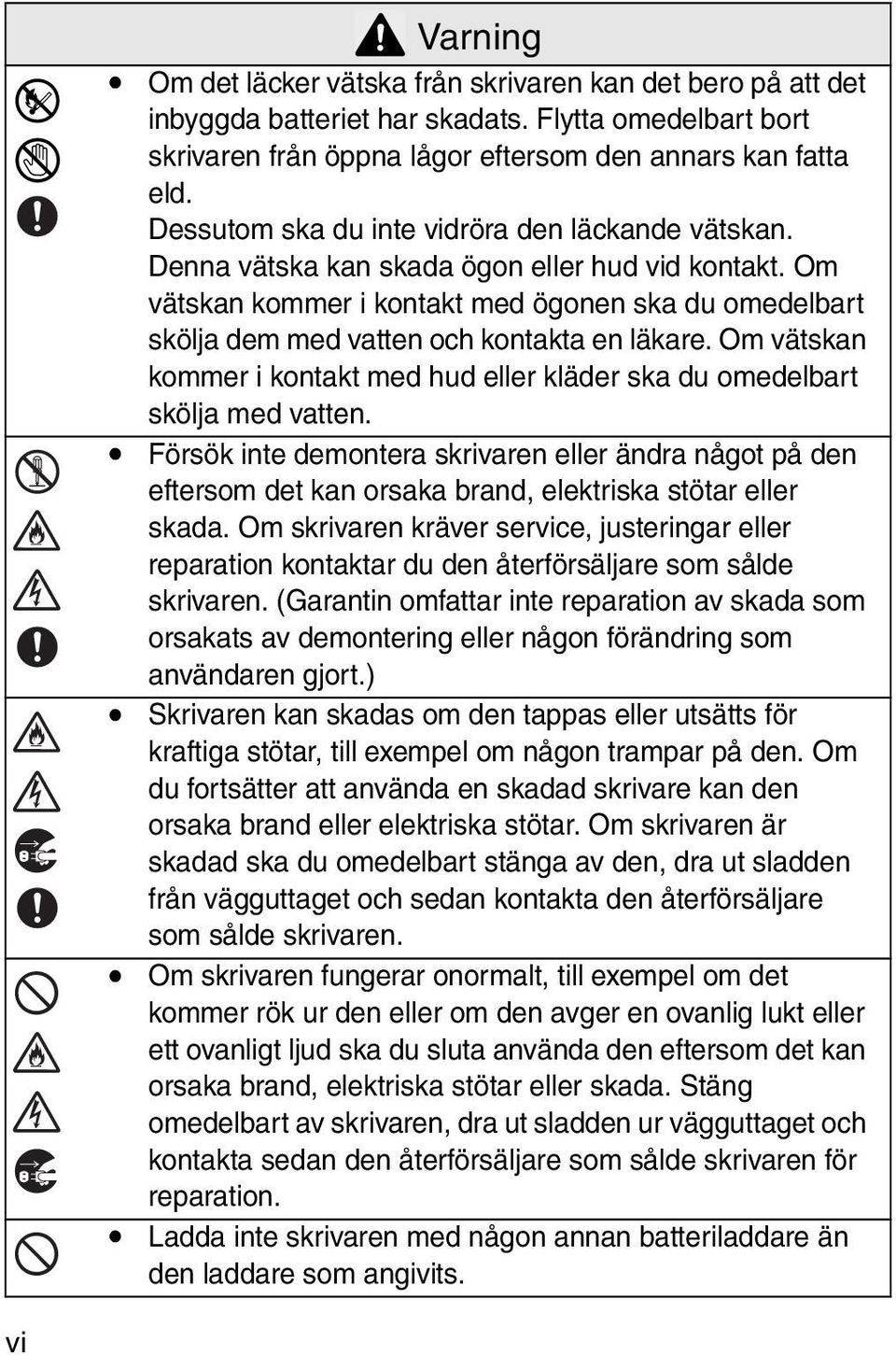

8 vi Varning! Om det läcker vätska från skrivaren kan det bero på att det inbyggda batteriet har skadats. Flytta omedelbart bort skrivaren från öppna lågor eftersom den annars kan fatta eld. Dessutom ska du inte vidröra den läckande vätskan. Denna vätska kan skada ögon eller hud vid kontakt. Om vätskan kommer i kontakt med ögonen ska du omedelbart skölja dem med vatten och kontakta en läkare. Om vätskan kommer i kontakt med hud eller kläder ska du omedelbart skölja med vatten.! Försök inte demontera skrivaren eller ändra något på den eftersom det kan orsaka brand, elektriska stötar eller skada. Om skrivaren kräver service, justeringar eller reparation kontaktar du den återförsäljare som sålde skrivaren. (Garantin omfattar inte reparation av skada som orsakats av demontering eller någon förändring som användaren gjort.)! Skrivaren kan skadas om den tappas eller utsätts för kraftiga stötar, till exempel om någon trampar på den. Om du fortsätter att använda en skadad skrivare kan den orsaka brand eller elektriska stötar. Om skrivaren är skadad ska du omedelbart stänga av den, dra ut sladden från vägguttaget och sedan kontakta den återförsäljare som sålde skrivaren.! Om skrivaren fungerar onormalt, till exempel om det kommer rök ur den eller om den avger en ovanlig lukt eller ett ovanligt ljud ska du sluta använda den eftersom det kan orsaka brand, elektriska stötar eller skada. Stäng omedelbart av skrivaren, dra ut sladden ur vägguttaget och kontakta sedan den återförsäljare som sålde skrivaren för reparation.! Ladda inte skrivaren med någon annan batteriladdare än den laddare som angivits.

9 Försiktighetsåtgärder Varning! Om skrivaren inte är fulladdad efter angiven tid ska du sluta ladda den eftersom det annars kan orsaka brand, elektriska stötar eller skada. Viktigt! Håll skrivaren utom räckhåll för barn, speciellt småbarn, eftersom detta annars kan leda till skador.! Sluta använda skrivaren om den läcker eller blir missfärgad, blir deformerad eller uppvisar något annat fel. Övrigt! Det inbyggda litiumjonbatteri har laddats lite så att skrivarens funktion kan verifieras men batteriet bör laddas helt med nätadaptern innan skrivaren används.! Lämna inte skrivaren i en stängd bil som står i solen en varm dag eftersom detta kan skada skrivaren.! Om skrivaren inte kommer att användas under en längre tidsperiod ska du ladda litiumjonbatteriet minst en gång var sjätte månad för att förhindra att batteriets effektivitet och dess livslängd försämras.! Denna skrivare drivs med ett inbyggt litiumjonbatteri. Om skrivaren bara kan användas under en kort tidsperiod även om den är fulladdad kan batteriet ha nått slutet av dess livslängd. Byt ut litiumjonbatteriet mot ett nytt. Li-ion Kontakta den återförsäljare som sålde skrivaren för att få det inbyggda litiumjonbatteriet utbytt. vii

10 Angående nätadaptern Varning! Använd endast den nätadapter som är speciellt avsedd för denna skrivare eftersom det annars kan orsaka brand, elektriska stötar eller skada.! Anslut inte skrivaren till något annat elektriskt uttag än ett vanligt vägguttag (AC 220 V 240 V) eftersom detta annars kan orsaka brand, elektriska stötar eller skada.! Vidrör inte nätadaptern eller stickkontakten med våta händer eftersom det kan leda till elektriska stötar.! Försök inte demontera, förändra eller reparera nätadaptern eftersom det kan orsaka brand, elektriska stötar eller skada. Om den kräver service, justeringar eller reparation ska du kontakta den återförsäljare som sålde skrivaren.! Spill inte vatten eller annan vätska, som till exempel kaffe eller juice, på nätadaptern. Du ska heller inte använda adaptern på en plats där den kan bli våt eftersom detta kan orsaka brand eller elektriska stötar.! Om stickkontakten blir smutsig, till exempel dammig, ska du dra ut den ur vägguttaget och torka ren den med en torr trasa. Om du fortsätter att använda en smutsig stickkontakt kan detta orsaka brand. viii

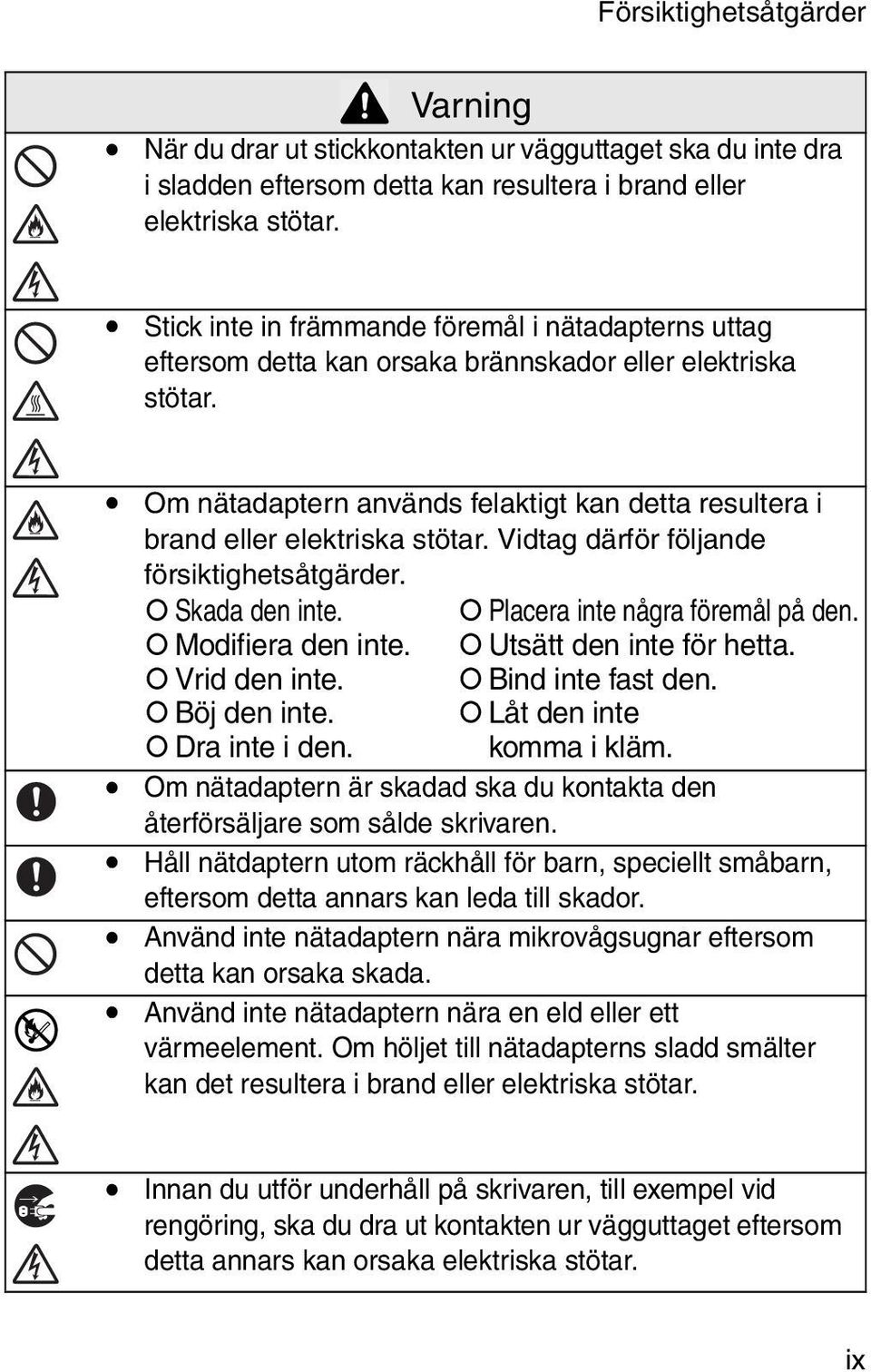

11 Försiktighetsåtgärder Varning! När du drar ut stickkontakten ur vägguttaget ska du inte dra i sladden eftersom detta kan resultera i brand eller elektriska stötar.! Stick inte in främmande föremål i nätadapterns uttag eftersom detta kan orsaka brännskador eller elektriska stötar.! Om nätadaptern används felaktigt kan detta resultera i brand eller elektriska stötar. Vidtag därför följande försiktighetsåtgärder.! Skada den inte.! Placera inte några föremål på den.! Modifiera den inte.! Utsätt den inte för hetta.! Vrid den inte.! Bind inte fast den.! Böj den inte.! Låt den inte! Dra inte i den. komma i kläm.! Om nätadaptern är skadad ska du kontakta den återförsäljare som sålde skrivaren.! Håll nätdaptern utom räckhåll för barn, speciellt småbarn, eftersom detta annars kan leda till skador.! Använd inte nätadaptern nära mikrovågsugnar eftersom detta kan orsaka skada.! Använd inte nätadaptern nära en eld eller ett värmeelement. Om höljet till nätadapterns sladd smälter kan det resultera i brand eller elektriska stötar.! Innan du utför underhåll på skrivaren, till exempel vid rengöring, ska du dra ut kontakten ur vägguttaget eftersom detta annars kan orsaka elektriska stötar. ix

12 x Varning! Om skrivaren inte kommer att användas under en längre tidsperiod ska du av säkerhetsskäl lossa sladden till nätadaptern från skrivaren och dra ut kontakten ur vägguttaget.! Vira inte nätadapterns kabel runt adaptern och se till att kabeln inte böjs, eftersom kabeln då kan skadas.

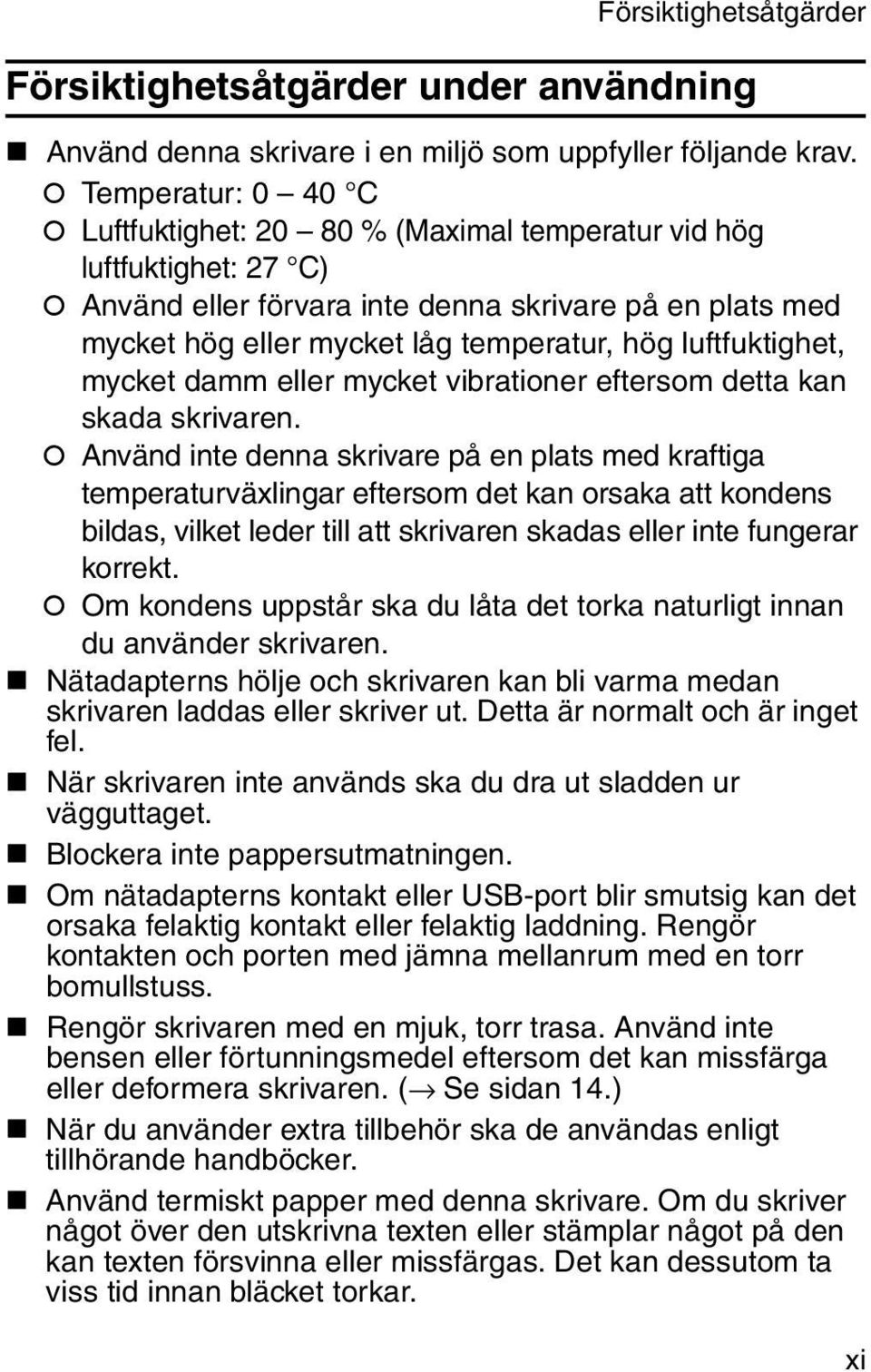

13 Försiktighetsåtgärder Försiktighetsåtgärder under användning " Använd denna skrivare i en miljö som uppfyller följande krav.! Temperatur: 0 40 C! Luftfuktighet: % (Maximal temperatur vid hög luftfuktighet: 27 C)! Använd eller förvara inte denna skrivare på en plats med mycket hög eller mycket låg temperatur, hög luftfuktighet, mycket damm eller mycket vibrationer eftersom detta kan skada skrivaren.! Använd inte denna skrivare på en plats med kraftiga temperaturväxlingar eftersom det kan orsaka att kondens bildas, vilket leder till att skrivaren skadas eller inte fungerar korrekt.! Om kondens uppstår ska du låta det torka naturligt innan du använder skrivaren. " Nätadapterns hölje och skrivaren kan bli varma medan skrivaren laddas eller skriver ut. Detta är normalt och är inget fel. " När skrivaren inte används ska du dra ut sladden ur vägguttaget. " Blockera inte pappersutmatningen. " Om nätadapterns kontakt eller USB-port blir smutsig kan det orsaka felaktig kontakt eller felaktig laddning. Rengör kontakten och porten med jämna mellanrum med en torr bomullstuss. " Rengör skrivaren med en mjuk, torr trasa. Använd inte bensen eller förtunningsmedel eftersom det kan missfärga eller deformera skrivaren. ( Se sidan 14.) " När du använder extra tillbehör ska de användas enligt tillhörande handböcker. " Använd termiskt papper med denna skrivare. Om du skriver något över den utskrivna texten eller stämplar något på den kan texten försvinna eller missfärgas. Det kan dessutom ta viss tid innan bläcket torkar. xi

14 " Vidrör inte skrivaren med våta händer. " Lämna inte locket till papperskassetten öppet under förvaring eftersom det kan orsaka att papperet matas fel eller att det uppstår ett fel på pappersavkännaren. " Angående papperskassetten och hantering av papperet! Förvara papperskassetten på en plats där det inte är mycket varmt, mycket fuktigt eller mycket dammigt och där den inte utsätts för direkt solljus. Papperet kan annars missfärgas eller bli oanvändbart.! Stäng locket på papperskassetten innan den förvaras eftersom papperet annars kan missfärgas.! Lämna inte papperskassetter i en stängd bil som står i solen en varm dag eftersom papperet kan missfärgas.! När du har öppnat ett paket med papperskassetter ska du stänga det igen så snart som möjligt eftersom papperet annars kan missfärgas.! Använd inte papper som har utsatts för kondens.! Använd inte papper som flyttats från en papperskassett till en annan eftersom detta kan orsaka fel.! Återanvänd inte papper som redan har passerat genom skrivaren eftersom detta kan orsaka fel.! Öppna inte locket på papperskassetten eller dra ut eller tryck in papperet medan skrivaren skriver ut eftersom detta kan orsaka fel.! Använd inte papper som är vikt, böjt, avklippt, vått eller fuktigt, eftersom detta kan orsaka att papperet matas fel eller att något annat fel uppstår.! Vidrör inte papperskassetter eller papper med fuktiga händer eftersom detta kan orsaka fel.! Förbered inte papperskassetten på en mycket fuktig plats eftersom detta kan orsaka fel. xii

15 Försiktighetsåtgärder! Beroende på de omgivande miljöförhållandena och kvaliteten på det material som det självhäftande papperet fästs på, kan det självhäftande papperet bli missfärgat, lossna, vara svårt att ta loss, lämna klisterrester eller skada den yta som det fästes på. Innan du använder självhäftande papper ska du testa det genom att fästa en liten bit på ett undanskymt område på avsedd yta.! Fäst inte det självhäftande papperet på personer, djur eller växter. Fäst det heller inte på allmän egendom eller på andra människors tillhörigheter utan tillstånd. xiii

16 xiv

17 INNEHÅLL INNEHÅLL Inledning... i Försiktighetsåtgärder... iii Försiktighetsåtgärder under användning... xi INNEHÅLL Beskrivning Användning... 3 Laddning...3 Ange Bluetooth-kommunikation PÅ/AV...5 Slå på och stänga av skrivaren...6 Förbereda papperet...7 Installera papperskassetten...9 Skicka data från en handdator eller dator...11 Mata fram papper...13 Underhåll...14 Kassera skrivaren Bilaga Produktspecifikationer...17 Felsökning...18 Indikatorlampor

18 1 Beskrivning Höger sida Lock till papperskassetten Fönster för papperskontroll Vänster sida Pappersutmatningsöppning Status indikatorlampa Laddning indikatorlampa På/Av-knapp Bluetooth-omkopplare USB-port Nätadapteranslutning 2

19 Användning 2 Användning Laddning Denna skrivare är utrustad med ett inbyggt litiumjonbatteri. Ladda batteriet med hjälp av den medföljande nätadaptern som är speciellt avsedd för denna skrivare. När du köpt denna skrivare ska du se till att ladda batteriet helt innan det används. 1 Anslut nätadapterkabeln i dess anslutning på skrivaren. 2 Anslut nätadapterns kontakt till ett vägguttag (AC 220 V 240 V). Laddningen av det inbyggda litiumjonbatteriet påbörjas automatiskt. Indikatorlampan för laddning börjar lysa orange. Indikatorlampan släcks när laddningen är klar. 3 När laddningen är klar ska du koppla bort nätadaptern från vägguttaget. 3

20 Det går inte att ladda batteriet om enheten befinner sig på en plats med mycket hög eller mycket låg temperatur, eftersom detta kan skada kretsarna. Vira inte nätadapterns kabel runt adaptern och se till att kabeln inte böjs, eftersom kabeln då kan skadas. Det tar ungefär tre timmar att helt ladda upp ett tomt batteri (med skrivaren avstängd). 4

21 Ange Bluetooth-kommunikation PÅ/AV Användning 1 Använd Bluetoothomkopplaren för att ange om du vill använda Bluetoothkommunikation eller inte. Ställ omkopplaren på PÅ för att använda Bluetoothkommunikation. Bluetoothkommunikation PÅ Du kan fortfarande skriva ut med USB-kommunikation även om du har valt Bluetooth-kommunikation PÅ (förutom under viloläget). ( Se sidan 21.) 5

22 Slå på och stänga av skrivaren 1 Tryck på och håll ner strömknappen tills den gröna statuslampan tänds. Om du ställer in Bluetoothomkopplaren på PÅ när strömmen slås på lyser statuslampan med blått sken. Om du ställer in Bluetooth-omkopplaren på AV kommer statuslampan att lysa med grönt sken. ( Se sidan 21.) " Skrivaren slås inte på om du trycker lätt på knappen. Den har utformats så i syfte att förhindra att skrivaren slås på oavsiktligt. Om skrivaren inte startar ska du därför hålla knappen nedtryckt ett tag. " Följ anvisningarna nedan för att spara på det inbyggda litiumbatteriet.! När Bluetooth-omkopplaren ställs in på PÅ, går skrivaren in i viloläget ( se sidan 21) om ingen åtgärd utförs eller inga data skickas till skrivaren inom en viss angiven tid. (Längden på denna tid [automatisk vilotid] tills skrivaren automatiskt går in i viloläget anges i hjälpprogrammet. [ Se Programvaruhandbok.])!När Bluetooth-omkopplaren ställs in på AV, stängs skrivaren av automatiskt om ingen åtgärd utförs eller inga data skickas till skrivaren under fem minuter. (Längden på denna tid [automatisk avstängning] tills skrivaren automatiskt stängs av anges i hjälpprogrammet. [ Se Programvaruhandbok.]) 6

23 Användning Förbereda papperet Använd endast den papperskassett som är avsedd för just denna skrivare. Användning av en annan papperskassett kommer att resultera i skada. Förbereda papperskassetten Förbered papperskassetten innan du installerar den i skrivaren. Se till att du inte tappar något papper medan papperskassetten förbereds. 1 Öppna locket till Lock papperskassetten och dra sedan bort de två bitarna (1) som sitter på sidorna. 2 Vik locket ordentligt bakåt längs vecket (2). Papperskassett Framsidan 3 Stick in fliken på locket i öppningen (3) på kassettens baksida. Baksidan 7

24 8 " Hantera papperskassetten! Skrivaren avgör vilken papperstyp som används beroende på vilken papperskassett som installerats och väljer sedan automatiskt lämpliga inställningar för den papperstyp. Flytta inte papper till en annan papperskassett.! Återanvänd inte papper som redan har passerat genom skrivaren.! Papperskassetten är tillverkad av kartong. När alla pappersark har använts ska du kassera kassetten i enlighet med lokala föreskrifter.! Använd inte en trasig eller deformerad papperskassett, eftersom detta kan orsaka skada.! Förbered inte papperskassetten på en mycket fuktig plats, eftersom detta kan leda till pappersfel.! Vidrör inte papperskassetter eller papper med fuktiga händer eftersom detta kan orsaka fel.! Förvara papperskassetten på en plats där den inte utsätts för höga temperaturer, fukt eller damm och där den inte nås av direkt solljus.! Se till att locket är stängt när papperskassetten förvaras.! Lämna inte papperskassetter i en stängd bil som står i solen en varm dag.! Använd papperet så snabbt som möjligt, eftersom det annars kan missfärgas.

25 Användning Installera papperskassetten 1 Skjut papperskassettlocket (ovanpå skrivaren) i riktning 1. Papperskassettlocket kommer att öppnas i den riktning som anges av 2. 2 Sätt in papperskassetten. Papperstypen som anges på papperskassetten ska vara uppåt. Änden på papperet ska vara vänd mot dig. Papperstyp När du sätter i papperskassetten ska du försäkra dig om att den är korrekt inriktad och att pappersänden inte är vikt. Detta kan annars leda till att papperet matas fel. 9

26 3 Stäng papperskassettlocket i riktning 3. 4 Skjut papperskassettlocket i riktning 4. Om papperskassetten har satts in korrekt kan papperstypen som anges på kassetten ses genom fönstret för papperskontroll och papperskassettens lock kommer att låsas. Fönster för papperskontroll Papperstyp Ta inte ut papperet ur papperskassetten och ladda det direkt in i skrivaren. Om du vill byta till en annan papperstyp ska du installera en annan papperskassett. Tryck inte på pappersutmatningen och lägg inga föremål ovan på skrivaren under utskrift. Pappersutmatning 10

27 Skicka data från en handdator eller dator Användning Innan du kan använda skrivaren med en handdator (en handdator som kör Pocket PC) eller en dator måste programvaran ha installerats på den handdatorn eller dator som du vill använda. Följ anvisningarna i den programvaruhandbok som medföljer skrivaren. Kommunikation med hjälp av Bluetooth-teknik En dator och en handdator med Bluetooth trådlös teknik kan ansluta till skrivaren med hjälp av Bluetooth-teknik. 1 Ställ in datorn eller handdatorn så att Bluetoothkommunikationen aktiveras och skrivaren identifieras. ( Se Programvaruhandboken.) 2 Starta utskriften. Statuslampan blinkar med blått sken medan data överförs. Kommunikation med skrivaren via Bluetoothteknik kan inte utföras om skrivaren redan håller på att kommunicera med en annan dator med hjälp av USB. handboken för din handdator innehåller ytterligare information. 11

28 Skicka data via en USBanslutning Använd den medföljande USBkabeln för att ansluta skrivaren till en dator eller en handdator som stöder USB-gränssnittet. Medföljande USB-kabel 12

29 Användning Mata fram papper Om papperet inte matas fram på rätt sätt ska du ta bort papperet enligt följande anvisningar. Om papperet har matats ut ur öppningen för pappersmatning: 1 Dra ut papperet genom öppningen. Se till att papperet inte rivs sönder när du drar ut det. Om papperet inte har matats ut ur öppningen: 1 Öppna locket på papperskassetten. 2 Ta ut papperskassetten. 3 Dra ut det felmatade papperet. Se till att papperet inte rivs sönder när du drar ut det. Du kan dra ut papperet utan att det påverkar skrivarens funktion. 13

30 Underhåll! Stäng alltid av skrivaren innan du rengör den. Rengöra skrivaren Rengöra skrivarens framsida. 1 Torka bort allt damm och annan smuts från skrivaren med en mjuk, torr trasa. Om skrivaren är mycket smutsig ska du torka av den med en lätt fuktad trasa.! Använd inte bensen eller förtunningsmedel, eftersom detta kan missfärga eller deformera skrivaren. Rengöra papperskassettavkännaren Om papperskassettavkännaren är smutsig kan den inte avläsa papperskassetten korrekt och ett fel kan uppstå. 1 Rengör papperskassettavkännaren med en torr bomullstuss. Papperskassettavkännaren 14

31 Rengöra pappersmatningsvalsen Användning Om pappersmatningsvalsen är smutsig kanske papperet inte matas fram korrekt. 1 Fäst en bit cellofantejp på pappersmatningsvalsen. Pappersmatningsvalsen 2 Ta bort cellofantejpen från pappersmatningsvalsen. All smuts på pappersmatningsvalsen fastnar på tejpen. Cellofantejp Rotera pappersmatningsvalsen och upprepa proceduren för att rengöra hela valsytan. 15

32 Kassera skrivaren Innan du kasserar skrivaren ska du ta bort det inbyggda litiumjonbatteriet. Ta bort litiumjonbatteriet 1 Stäng av skrivaren och koppla ur nätadaptern. 2 Lossa de fyra skruvarna på baksidan av skrivaren med en skruvmejsel och ta bort höljet. Litiumjonbatteri Kontakt 3 Lossa litiumjonbatteriets kontakt och ta bort batteriet. Garantin kommer att upphävas om du tar bort höljet. Ta inte bort höljet om du inte ska kassera skrivaren. Litiumjonbatteriet sitter fast på skrivaren med tejp. Ta bort litiumjonbatteriet genom att fatta tag i det och dra sedan bort det från skrivaren. Dra inte i kabeln. Dra inte i själva kabeln för att dra ur kontakten. Explosionsrisk om batteriet ersätts med fel typ. Kassera använda batterier enligt lokala bestämmelser för specialavfall. 16

33 Bilaga 3 Bilaga Produktspecifikationer Skrivarspecifikationer Statusindikatorlampa (blå/grön/röd) Indikatorer Laddningsindikatorlampa (orange) Direkt termisk utskrift med ett termiskt Metod skrivarhuvud Upplösning 300 dpi 300 dpi 15 sekunder/ark Utskriftshastighet (standardtext på termiskt papper med 7 % täckning vid omgivningstemperaturen 25 C) 100 sidor eller fler vid fortlpande utskrifter Antal sidor och med ett fulladdat batteri. Vid anvndning av Bluetooth vilolge pverkar ven detta som kan antalet. (Baserat på 7% tckning och vid en skrivas ut rumstemperatur på 25 C). (Standardpapper tillverkat av Brother: A7 thermal) Brother papperskassett, automatisk Papperskälla pappersmatningsmekanism Papper Brother A7-papper (74 mm 105 mm) Kompakt nätadapter för laddning, Strömkälla litiumjonbatteri (inbyggt) 780 mah (7,4 V) Kompatibel med USB version 1.1 och är Gränssnitt kompatibel med Bluetooth version 1.1 klass 2 profil för seriell port stöds 100 mm (B) 160 mm (ej inklusive Mått utstående delar) (D) 17,5 mm (H) 300 gr (inklusive det inbyggda Vikt litiumjonbatteriet och en papperskassett med 50 ark termiskt papper) Utskrift Pappersstorlekar (utskriftsområde) Normal typ A7-storlek: 74 mm 105 mm (69 mm 100 mm) Etikettark (fyra i höjd) 74 mm 26,25 mm (69 mm 21,25 mm) 17

34 Etikettark (två i höjd) 74 mm 52,5 mm (69 mm 47,5 mm) Felsökning Symtom och åtgärder Symtom: Det går inte att starta skrivaren. Symtom: Skrivaren skriver inte ut även om utskriftskommandot skickades. Symtom: Papperet matas inte fram korrekt. Åtgärd: Tryck på och håll ner På/Avknappen en kort stund. ( Se sidan 6.) Åtgärd: Det inbyggda litiumjonbatteriet behöver laddas. ( Se sidan 3.) Med en Bluetooth-anslutning: Åtgärd: Kontrollera att Bluetoothkommunikationen är aktiverad med hjälp av inställningarna i datorn eller handdatorn. ( Se Programvaruhandbok.) Åtgärd: Kontrollera att ingen annan dator eller handdator håller på att skicka data till skrivaren med hjälp av USB eller Bluetooth. ( Se sidan 11.) Med en USB-anslutning: Åtgärd: Kontrollera att skrivaren är ordentligt ansluten till datorn med USB-kabeln. ( Se sidan 12.) Åtgärd: Kontrollera att ingen annan dator eller handdator håller på att skicka data till skrivaren med hjälp av Bluetooth. ( Se sidan 12.) Åtgärd: Ta bort papperet. ( Se sidan 13.) 18

35 Bilaga Symtom: Felet åtgärdas inte även om det felmatade papperet tagits bort. Symtom: En indikatorlampa är tänd eller blinkar. Symtom: Papperet matas inte fram. Symtom: Utskriften är blek (svag). Åtgärd: Det kan finnas pappersbitar i skrivaren. Kontakta den återförsäljare som sålde skrivaren. Åtgärd: Se förklaringen i avsnittet Indikatorlampor på sidan 21. Åtgärd: Kontrollera att locket på papperskassetten har vikts ner ordentligt längs vecket (2). ( Se sidan 7.) Åtgärd: Kontrollera att papperskassettens lock är ordentligt stängt. ( Se sidan 10.) Åtgärd: Papperet kan vara smutsigt. Dra ut det första arket från papperskassettens baksida och installera sedan papperskassetten igen. ( Se sidan 7 och 9.) Åtgärd: Rengör pappersmatningsvalsen. ( Se sidan 15.) Åtgärd: Kontrollera att papperskassettens lock är ordentligt stängt. ( Se sidan 10.) 19

36 Symtom: Det går inte att stänga papperskassettens lock. Åtgärd: De delar som anges med A i bilden nedan har låst sig. Använd spetsen på en kulspetspenna för att skjuta den angivna delen enligt bilden i den riktning som pilen visar. Locket på papperskassetten A Tryck med spetsen på en kulspetspenna för att skjuta undan den. Gör likadant på den motsatta sidan 20

37 Bilaga Indikatorlampor " Statuslampa Lampan visar grönt när skrivaren fungerar korrekt och den lyser rött om det har uppstått ett fel. Färg på indikatorlampan Blå Grön Röd Status för indikatorlampan Tänd Blinkar Blinkar långsamt Tänd Blinkar Blinkar Tänd Status för skrivaren Väntar på att ta emot data via Bluetooth eller USB Tar emot data via Bluetooth Viloläge (sparläge som endast är möjligt under överföring av data via Bluetooth) Väntar på att ta emot data via USB Tar emot data via USB Ett fel har inträffat. Ett systemfel har inträffat. När statuslampan lyser blått kan skrivaren ta emot data med både Bluetooth och USB. När anslutningen har etablerats med något av detta gränssnitt kan skrivaren inte ta emot data via det andra gränssnittet förrän utskriften är klar. Om ett fel har inträffat ska du kontrollera följande möjliga orsaker. Felbeskrivning Åtgärd Ingen papperskassett är installerad. Papperskassetten har installerats i fel riktning. Papperet har tagit slut. Papperet har inte matats fram på rätt sätt. Installera en papperskassett med papper på rätt sätt. Ta bort papperet som fastnat. Ett överföringsfel har inträffat. Kontrollera överföringsstatus. 21

38 Felbeskrivning Ett överhettningsfel har inträffat. Åtgärd Skrivarens inre har överhettats. Vänta tills den har svalnat Om ett systemfel har inträffat: Skrivaren kan ha skadats. Kontakta den återförsäljare som sålde skrivaren. " Laddningsindikatorlampa Med hjälp av laddningslampan kan status för strömförsörjningen kontrolleras. Laddningslampan har två funktioner. 1 Kontrollera laddningsstatus (när nätadaptern är ansluten) Färg på Status för indikatorlampan indikatorlampan Status för skrivaren Tänd Laddning Orange Släckt Avslutad laddning Blinkar Fel på det inbyggda batteriet 2 Kontrollera batterinivån (medan det inbyggda litiumjonbatteriet används) Status för indikatorlampan Batterinivå Släckt Mer än 60 % laddat Blinkar en gång Mindre än 60 % laddat Blinkar två gånger Mindre än 30 % laddat Fortsätter att blinka 3 gånger Nästan tomt När batterinivån är mindre än 60 % laddad ska du ladda batteriet. Om laddningslampan blinkar medan skrivaren håller på att skriva ut ska du omedelbart ansluta nätadaptern och ladda batteriet. Skrivaren kan avbryta utskriften. 22

39 MW-140BT Tillbehör Bilaga Artikelnr Beskrivning C-11 A7 termiskt papper (105 mm x 74 mm) C-21 A7-etikett (105 mm x 74 mm) C-41 A7-etikettark (4/ark) (26,25 mm x 74 mm) C-42 A7-etikettark (2/ark) (52,5 mm x 74 mm) Antal: 50 ark/kassett (termiskt papper) 30 ark/kassett (alla andra) 23
