1 09euCorvette.swe Page 1 Monday, July 14, :24 PM Corvette Instruktionsbok Innehållsförteckning Hur denna instruktionsbok används... 3 Viktiga säkerhetsföreskrifter... 5 Avsnitt 1 Instrumentering och reglage Avsnitt 2 Stolar och säkerhetsanordningar Avsnitt 3 Instruktioner vid start och användning Avsnitt 4 Service och underhåll Avsnitt 5 Problem vid körning Index AKSWE03

2 09euCorvette.swe Page 2 Monday, July 14, :24 PM Viktigt angående instruktionsboken Vi gratulerar dig till ditt bilval! Vi kommer att göra allt för att du även fortsättningsvis ska känna dig nöjd med ditt fordon. Instruktionshandboken tillhör fordonet. Den bör lämnas kvar i fordonet när detta säljs, för att även nästa ägare ska kunna ta del av viktig information angående fordonets användning, säkerhet och underhåll. Miljövänliga och återvunna material har använts vid utvecklingen och tillverkningen av ditt fordon. Produktionsmetoderna som använts för att tillverka ditt fordon är också miljövänliga. Produktionsavfallet återvinns och en del av avfallet används på nytt. Behovet av vatten har minskats för att spara naturresurser. All information, samtliga illustrationer och specifikationer i instruktionsboken är baserade på den produktinformation som fanns tillgänglig vid tidpunkten för tryckning. Vi förbehåller oss rätten att göra ändringar i produkten utan föregående information. Illustrationerna som återfinns i boken är typexempel och är inte avsedda att vara exakta avbildningar av olika delar av fordonet. Lägg märke till att det fordon du har köpt inte nödvändigtvis är utrustat med alla de tillbehör som finns beskrivna i instruktionsboken. Instruktionsboken ska kompletteras med Garanti- och servicehäftet. Även om instruktionsboken kan betraktas som komplett, på så sätt att den täcker in all väsentlig information, får den sitt största värde om den används i kombination med Garanti- och servicehäftet.... 2

3 09euCorvette.swe Page 3 Monday, July 14, :24 PM Hur denna instruktionsbok används När det gäller service, är det viktigt att komma ihåg att det är din återförsäljare som bäst känner ditt fordon och som är angelägen om att se dig som en nöjd kund. Han erbjuder dig service både under och efter garantitiden. I händelse av meningsskiljaktigheter, som inte blivit lösta till din belåtenhet ombeds du tillämpa det förfaringssätt som finns beskrivet i Garanti- och servicehäftet. FÖR BÄSTA RESULTAT, ANVÄND ALLTID ORIGINALDELAR FRÅN GENERAL MOTORS. RESERVDELAR FRÅN GM ÄR FÖRSEDDA MED NÅGOT AV NEDANSTÅENDE VARUMÄRKEN: Använd denna instruktionsbok för att lära dig om ditt nya fordons egenskaper och hur de fungerar. Instruktionsboken är avsedd att användas som referens för att hjälpa dig att snabbt finna och använda de olika egenskaperna hos ditt fordon. Av denna orsak är instruktionsbokens innehåll arrangerat enligt egenskapernas placering istället för att följa deras funktion. Den innehåller även mycket viktig säkerhets- och underhållsinformation och beskriver eventuella problem som kan uppstå vid körning. Denna instruktionsbok är indelad i fem avsnitt: Avsnitt 1: Instrumentering och reglage För att få en allmän uppfattning om hur bokens innehåll arrangerats skall du föreställa dig, att du sitter i förarsätet. Du fäster först uppmärksamheten vid instrumentbrädan precis framför dig, sedan vandrar blicken uppåt och ut till speglarna, fönstren och dörrarna, och fortsätter sedan runt fordonet till bagageutrymmet bak, och slutligen upp till innertaket och yttertaket. Bokens innehåll har arrangerats i denna ordningsföljd. De allra flesta av fordonets instrument och reglage är belägna i dessa områden, och de beskrivs först i boken i avsnitt

4 09euCorvette.swe Page 4 Monday, July 14, :24 PM Hur denna instruktionsbok används Avsnitt 2: Stolar och säkerhetsanordningar Fäst sedan uppmärksamheten vid fordonets mittparti: sätena och säkerhetsbältena. Avsnitt 2 innehåller information om dessa samt om fordonets krockkuddesystem. Avsnitt 2 innehåller även information om barnbilstolar och säkerhetsbälten för barn. Avsnitt 3: Instruktioner för start och användning När du bekantat dig med fordonets instrument, reglage, säten och säkerhetssystem i avsnitt 1 och 2, innehåller avsnitt 3 instruktioner för start och användning av fordonet. Detta avsnitt innehåller information om dina nycklar och det nyckellösa låssystemet (om sådant finns), om tändningen och om hur man startar fordonet, samt om transmissionen, fördelningslådan (om sådan finns), parkering, vägfäste, styrning-, bromsoch fjädringssystem. Här beskrivs även fordonets speciella belastnings- och bogseringsegenskaper. Avsnitt 4: Service och underhåll Avsnittet Service och underhåll: - innehåller information om bränsle - hjälper dig finna de olika komponenterna i fordonets motorrum - ger grundläggande information om service och vätskor för de viktigaste motorkomponenterna som är lätt tillgängliga (t ex olja, motorkylvätska, växellådsolja, servostyrningsvätska, bromsvätska, kylningsvätska för luftkonditionering, spolarvätska, batteri)... 4

5 09euCorvette.swe Page 5 Monday, July 14, :24 PM Hur denna instruktionsbok används - innehåller information om däcktryck, -inspektion, -rotering och -byte - anger läget för och beskriver fordonets säkringar och överspänningsskydd - innehåller anvisningar för byte av glödlampor och specifikationer - innehåller specifikationer och värden för de viktigaste komponenterna Avsnitt 5: Problem vid körning I detta avsnitt beskrivs hur man löser vissa problem som kan uppstå vid körning. Här beskrivs: - Start med hjälp av startkablar - Bogsering av fordonet - Överhettning av motorn - Byte av punkterat däck Varje avsnitt inleds med en kort innehållsförteckning för att göra det lättare för dig att hitta i boken. 5...

6 09euCorvette.swe Page 6 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter RUTORNA VARNING OCH OBS Meddelandena VARNING och OBS är avsedda att göra dig uppmärksam på förhållanden som kan leda till personskada eller skador på fordonet. VARNING Betyder: Detta kan skada människor OBS Betyder: Detta kan skada fordonet. Sätenas läge VARNING Justera inte förarstolen när fordonet är i rörelse. Stolen skulle kunna hoppa ur läge och orsaka att du förlorar kontrollen över fordonet. Att sitta i bakåtlutat läge när fordonet är i rörelse kan vara förenat med fara. Även om du spänner fast säkerhetsbältet försvagas dess funktion när ryggstödet är lutat alltför kraftigt bakåt. Säkerhetsbälten VARNING Använd alltid säkerhetsbälte. Se till att det sitter bra. Kör aldrig passagerare som inte använder säkerhetsbälte. Vid en eventuell kollision kan den som ej använder säkerhetsbälte skadas svårt. Har du däremot bälte kan du undkomma utan skador i samma olycka. Använd alltid säkerhetsbälte och se till att även dina passagerare gör det!... 6

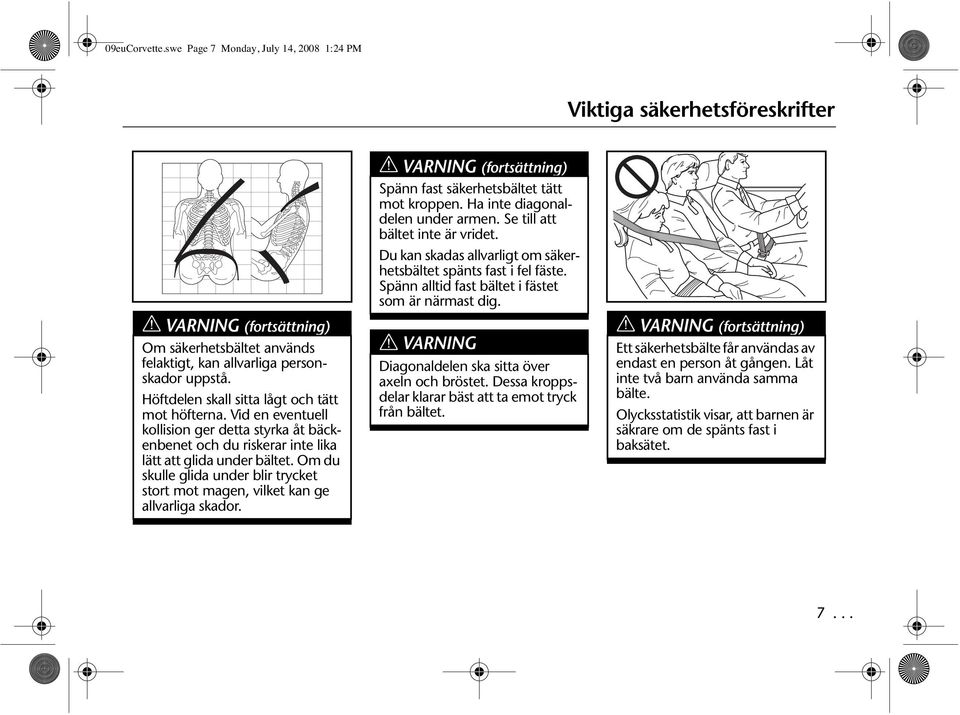

7 09euCorvette.swe Page 7 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Om säkerhetsbältet används felaktigt, kan allvarliga personskador uppstå. Höftdelen skall sitta lågt och tätt mot höfterna. Vid en eventuell kollision ger detta styrka åt bäckenbenet och du riskerar inte lika lätt att glida under bältet. Om du skulle glida under blir trycket stort mot magen, vilket kan ge allvarliga skador. VARNING (fortsättning) Spänn fast säkerhetsbältet tätt mot kroppen. Ha inte diagonaldelen under armen. Se till att bältet inte är vridet. Du kan skadas allvarligt om säkerhetsbältet spänts fast i fel fäste. Spänn alltid fast bältet i fästet som är närmast dig. VARNING Diagonaldelen ska sitta över axeln och bröstet. Dessa kroppsdelar klarar bäst att ta emot tryck från bältet. VARNING (fortsättning) Ett säkerhetsbälte får användas av endast en person åt gången. Låt inte två barn använda samma bälte. Olycksstatistik visar, att barnen är säkrare om de spänts fast i baksätet. 7...

8 09euCorvette.swe Page 8 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter Krockkuddar VARNING (fortsättning) Gravida kvinnor ska använda höft-/diagonalbälte och höftdelen skall sitta så lågt som möjligt under hela graviditeten. VARNING Såväl bältessystemet som krockkuddesystemet är avpassat för att ge det bästa skyddet åt vuxna. Personer som lutar mot eller befinner sig mycket nära en krockkudde som aktiveras kan skadas allvarligt eller till och med dödas. VARNING (fortsättning) Se till att barn som är för små för att skyddas av det ordinarie bältessystemet sitter fastspända i speciella barnstolar. Krockkudden är ingen ersättning för säkerhetsbältet, utan fungerar endast i kombination med detta.... 8

9 09euCorvette.swe Page 9 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Krockkuddarna är avsedda att användas i kombination med säkerhetsbältena. Om du inte använder säkerhetsbälte och råkar ut för en kollision, kan du skadas mycket värre, trots att fordonet är utrustat med krockkuddar. Om du sitter alltför nära en krockkudde som håller på att blåsas upp, kan du skadas allvarligt. Säkerhetsbältet hjälper till att hålla dig i rätt position när krockkuddens funktion utlöses. Föraren ska sitta så långt bak som möjligt utan att äventyra manövreringen av fordonet. Inga föremål får förvaras framför krockkudden. VARNING (fortsättning) När en krockkudde blåses upp, uppstår damm i luften. Detta damm kan orsaka andningssvårigheter för personer som lider av astma eller andra andningsbesvär. För att undvika dessa, skall alla personer stiga ur fordonet så snart det är tryggt att göra detta. Om du inte kan komma ut, skall du öppna ett fönster eller en dörr. Säkerhetssystem för barn VARNING Håll aldrig ett spädbarn i famnen när du åker i fordonet. Vid kollision blir ett spädbarn så tungt att du inte kan hålla i det. T ex vid en kollision vid endast 40 km/tim skapar ett barn som väger 5,5 kg plötsligt en 110 kg kraft i dina armar. Det är praktiskt taget omöjligt att hålla i barnet. Spänn fast spädbarnet i barnbilstol avsedd för småbarn. 9...

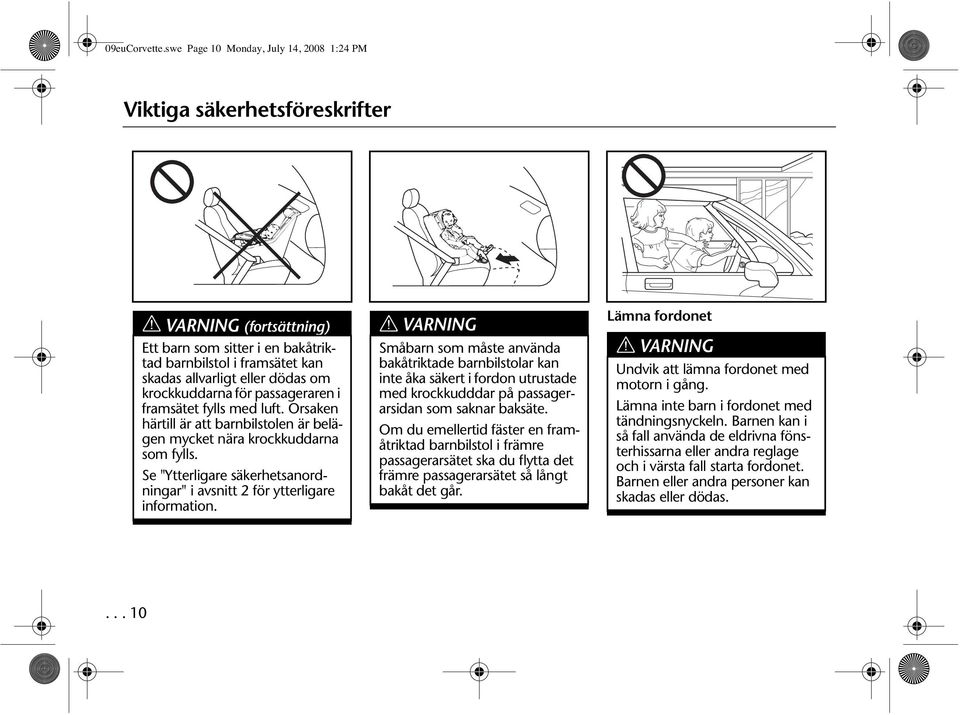

10 09euCorvette.swe Page 10 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Ett barn som sitter i en bakåtriktad barnbilstol i framsätet kan skadas allvarligt eller dödas om krockkuddarna för passageraren i framsätet fylls med luft. Orsaken härtill är att barnbilstolen är belägen mycket nära krockkuddarna som fylls. Se "Ytterligare säkerhetsanordningar" i avsnitt 2 för ytterligare information. VARNING Småbarn som måste använda bakåtriktade barnbilstolar kan inte åka säkert i fordon utrustade med krockkudddar på passagerarsidan som saknar baksäte. Om du emellertid fäster en framåtriktad barnbilstol i främre passagerarsätet ska du flytta det främre passagerarsätet så långt bakåt det går. Lämna fordonet VARNING Undvik att lämna fordonet med motorn i gång. Lämna inte barn i fordonet med tändningsnyckeln. Barnen kan i så fall använda de eldrivna fönsterhissarna eller andra reglage och i värsta fall starta fordonet. Barnen eller andra personer kan skadas eller dödas

11 09euCorvette.swe Page 11 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Det är mycket farligt att lämna barn i fordonet en längre tid - speciellt vid varmt väder. När du lämnar fordonet, skall du ta barnen med dig. Fordon med automatväxel VARNING (fortsättning) Om fordonet har automatisk växellåda ombeds du observera nedanstående försiktighetsföreskrifter. Du riskerar annars att fordonet oavsiktligt sätts i rörelse, vilket skulle kunna medföra olycka. VARNING (fortsättning) Se till att växelspaken är i P (parkering) och att parkeringsbromsen är ordentligt anlagd när du lämnar fordonet. Håll foten stadigt på bromspedalen utan att ge gas när du växlar ur P (parkering) eller N (neutralläge). Växla inte till läge D (kör) eller R (backväxel) när motorn rusar. Växla inte till P (parkering) när fordonet är i rörelse. Läs avsnitt 3, "Instruktioner vid start och användning", för ytterligare information

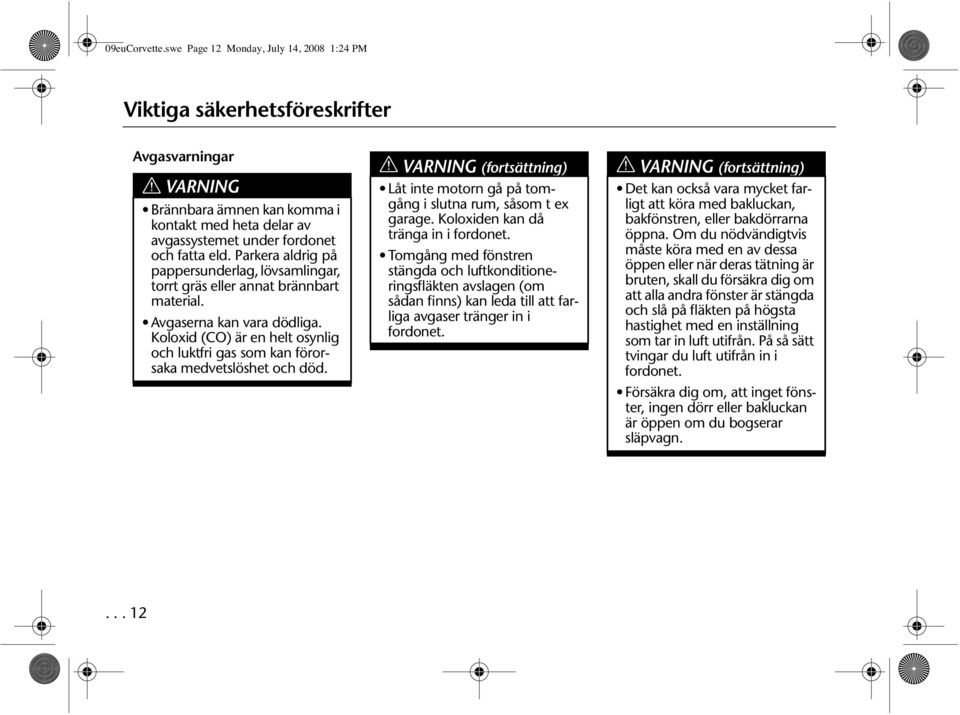

12 09euCorvette.swe Page 12 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter Avgasvarningar VARNING Brännbara ämnen kan komma i kontakt med heta delar av avgassystemet under fordonet och fatta eld. Parkera aldrig på pappersunderlag, lövsamlingar, torrt gräs eller annat brännbart material. Avgaserna kan vara dödliga. Koloxid (CO) är en helt osynlig och luktfri gas som kan förorsaka medvetslöshet och död. VARNING (fortsättning) Låt inte motorn gå på tomgång i slutna rum, såsom t ex garage. Koloxiden kan då tränga in i fordonet. Tomgång med fönstren stängda och luftkonditioneringsfläkten avslagen (om sådan finns) kan leda till att farliga avgaser tränger in i fordonet. VARNING (fortsättning) Det kan också vara mycket farligt att köra med bakluckan, bakfönstren, eller bakdörrarna öppna. Om du nödvändigtvis måste köra med en av dessa öppen eller när deras tätning är bruten, skall du försäkra dig om att alla andra fönster är stängda och slå på fläkten på högsta hastighet med en inställning som tar in luft utifrån. På så sätt tvingar du luft utifrån in i fordonet. Försäkra dig om, att inget fönster, ingen dörr eller bakluckan är öppen om du bogserar släpvagn

13 09euCorvette.swe Page 13 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Avgaser kan också tränga in i fordonet om: avgassystemet låter konstigt eller onormalt fordonet är rostigt undertill fordonet har skadats eller underhållits dåligt fordonets undre del, speciellt avgasröret är igensatt av snö eller skräp VARNING (fortsättning) Vid misstanke om att avgaser tränger in i fordonet, skall du köra med alla fönster öppna, samt vrida luftkonditioneringen (om sådan finns) till en inställning som cirkulerar luft utifrån. Åtgärda felet omedelbart på verkstad. Vatten i ditt fordon VARNING Efter biltvätt eller att du kört i vattenansamlingar kan funktionen hos bromsarna vara nedsatt. Trampa ned bromspedalen försiktigt tills bromsarna fungerar normalt. Försök att undvika djupa vattensamlingar. Om vatten tränger in genom luftintaget kan motorn skadas. Om du måste passera en vattensamling ska du köra mycket försiktigt för att förhindra att vatten sprutar upp mot undersidan av karossen

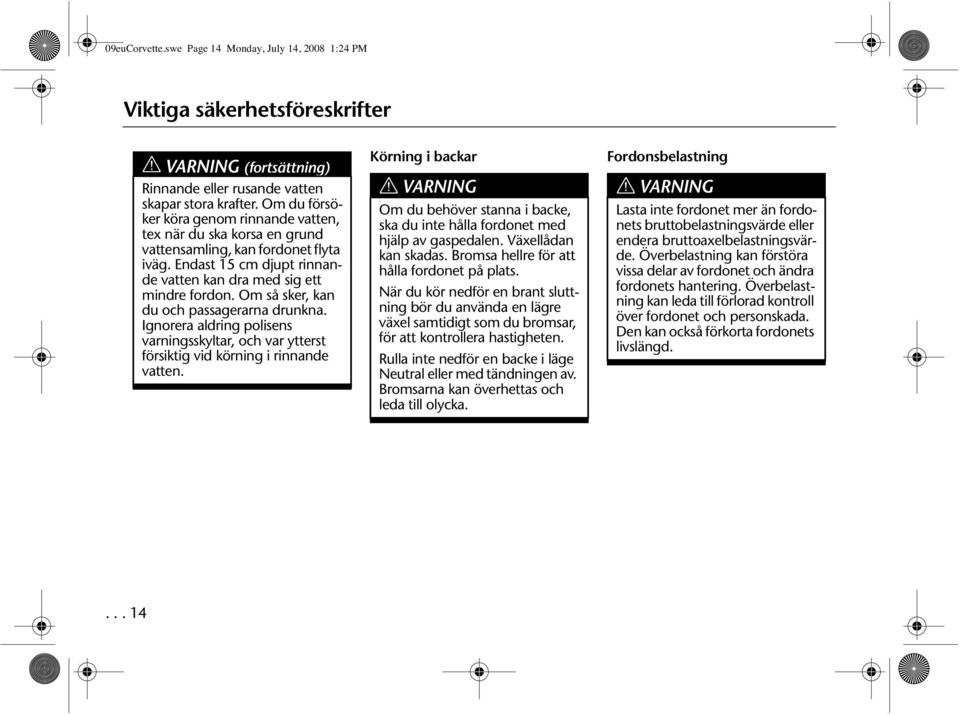

14 09euCorvette.swe Page 14 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Rinnande eller rusande vatten skapar stora krafter. Om du försöker köra genom rinnande vatten, tex när du ska korsa en grund vattensamling, kan fordonet flyta iväg. Endast 15 cm djupt rinnande vatten kan dra med sig ett mindre fordon. Om så sker, kan du och passagerarna drunkna. Ignorera aldring polisens varningsskyltar, och var ytterst försiktig vid körning i rinnande vatten. Körning i backar VARNING Om du behöver stanna i backe, ska du inte hålla fordonet med hjälp av gaspedalen. Växellådan kan skadas. Bromsa hellre för att hålla fordonet på plats. När du kör nedför en brant sluttning bör du använda en lägre växel samtidigt som du bromsar, för att kontrollera hastigheten. Rulla inte nedför en backe i läge Neutral eller med tändningen av. Bromsarna kan överhettas och leda till olycka. Fordonsbelastning VARNING Lasta inte fordonet mer än fordonets bruttobelastningsvärde eller endera bruttoaxelbelastningsvärde. Överbelastning kan förstöra vissa delar av fordonet och ändra fordonets hantering. Överbelastning kan leda till förlorad kontroll över fordonet och personskada. Den kan också förkorta fordonets livslängd

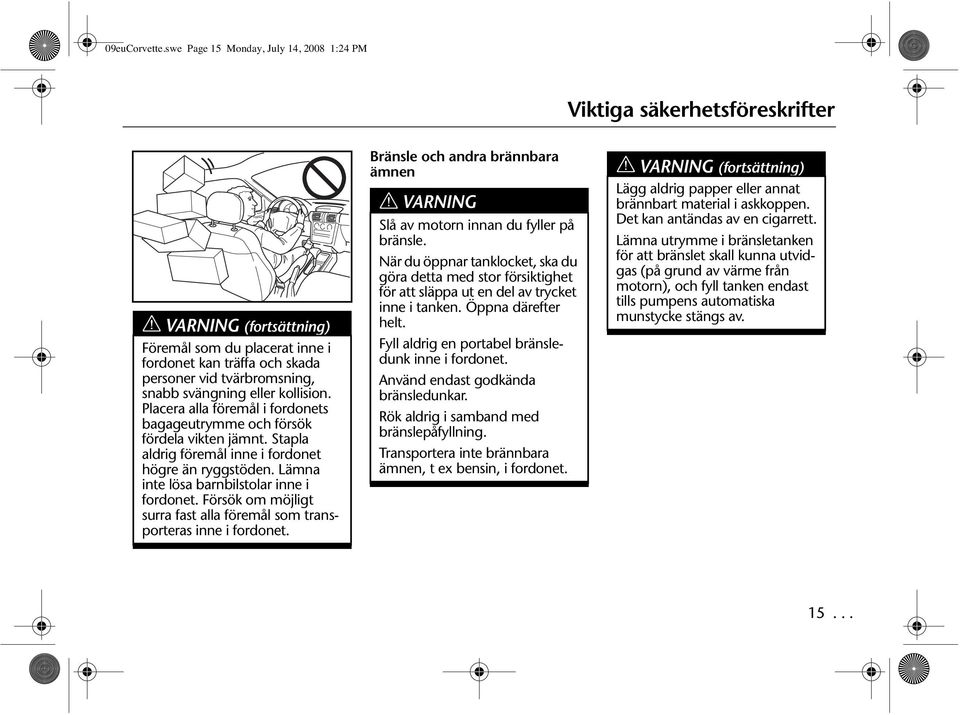

15 09euCorvette.swe Page 15 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Föremål som du placerat inne i fordonet kan träffa och skada personer vid tvärbromsning, snabb svängning eller kollision. Placera alla föremål i fordonets bagageutrymme och försök fördela vikten jämnt. Stapla aldrig föremål inne i fordonet högre än ryggstöden. Lämna inte lösa barnbilstolar inne i fordonet. Försök om möjligt surra fast alla föremål som transporteras inne i fordonet. Bränsle och andra brännbara ämnen VARNING Slå av motorn innan du fyller på bränsle. När du öppnar tanklocket, ska du göra detta med stor försiktighet för att släppa ut en del av trycket inne i tanken. Öppna därefter helt. Fyll aldrig en portabel bränsledunk inne i fordonet. Använd endast godkända bränsledunkar. Rök aldrig i samband med bränslepåfyllning. Transportera inte brännbara ämnen, t ex bensin, i fordonet. VARNING (fortsättning) Lägg aldrig papper eller annat brännbart material i askkoppen. Det kan antändas av en cigarrett. Lämna utrymme i bränsletanken för att bränslet skall kunna utvidgas (på grund av värme från motorn), och fyll tanken endast tills pumpens automatiska munstycke stängs av

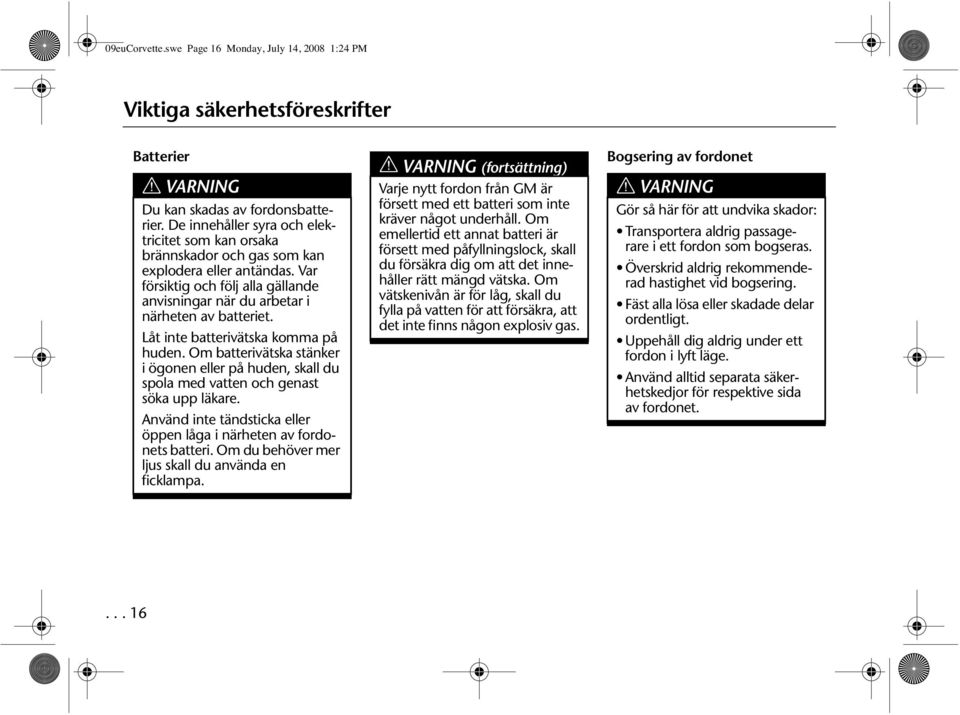

16 09euCorvette.swe Page 16 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter Batterier VARNING Du kan skadas av fordonsbatterier. De innehåller syra och elektricitet som kan orsaka brännskador och gas som kan explodera eller antändas. Var försiktig och följ alla gällande anvisningar när du arbetar i närheten av batteriet. Låt inte batterivätska komma på huden. Om batterivätska stänker i ögonen eller på huden, skall du spola med vatten och genast söka upp läkare. Använd inte tändsticka eller öppen låga i närheten av fordonets batteri. Om du behöver mer ljus skall du använda en ficklampa. VARNING (fortsättning) Varje nytt fordon från GM är försett med ett batteri som inte kräver något underhåll. Om emellertid ett annat batteri är försett med påfyllningslock, skall du försäkra dig om att det innehåller rätt mängd vätska. Om vätskenivån är för låg, skall du fylla på vatten för att försäkra, att det inte finns någon explosiv gas. Bogsering av fordonet VARNING Gör så här för att undvika skador: Transportera aldrig passagerare i ett fordon som bogseras. Överskrid aldrig rekommenderad hastighet vid bogsering. Fäst alla lösa eller skadade delar ordentligt. Uppehåll dig aldrig under ett fordon i lyft läge. Använd alltid separata säkerhetskedjor för respektive sida av fordonet

17 09euCorvette.swe Page 17 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter Motorrum VARNING Ånga från en överhettad motor kan orsaka allvarliga brännskador. Håll dig på tryggt avstånd från motorn om du ser eller hör ånga från motorn. Var försiktig när du arbetar i motorrummet. Vissa delar av motorn kan bli mycket heta och bränna dig. VARNING (fortsättning) Var mycket försiktig med den elektriska motorfläkten. Den kan gå igång av sig själv, även när motorn är av. Kylsystemet VARNING Motorn får inte gå om det finns en läcka. All kylvätska kan då rinna ut med risk för eldsvåda som följd. Tillsats av enbart rent vatten eller annan ej rekommenderad vätska kan vara riskfyllt. Motorn kan överhettas utan att du får någon varning härom. Motorn kan antändas med brännskador som följd. VARNING Under vissa betingelser är etylenglykolen i motorns kylvätska brännbar. För att undvika brännskador, ska du se till att du inte spiller kylvätska på avgassystemet eller heta motordelar. Om du är tveksam, låt kvalificerad teknisk personal utföra detta

18 09euCorvette.swe Page 18 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter VARNING (fortsättning) Ångor och vätskor kan strömma ut från en het kylare och orsaka allvarliga brännskador. Vrid aldrig av kylarlocket innan motor och kylare har svalnat. Byte av punkterat däck VARNING Byte av däck kan vara förenat med risker. Fordonet kan glida av domkraften. Att befinna sig under fordonet när detta är i upplyft läge, är förenat med stor fara. Om fordonet glider av domkraften kan du skadas svårt. Vistas aldrig under fordonet då det endast är stött av en domkraft. VARNING (fortsättning) Rost eller smuts på hjulet, eller på de delar där det är fastsatt, kan förorsaka att hjulmuttrarna lossnar efter en tid. Hjulet kan lossna och förorsaka en olycka. När du byter däck, ska all rost och smuts avlägsnas från punkter där hjulet är fäst vid fordonet. I nödfall kan en trasa eller pappershandduk användas, men sedan bör en grundligare rengöring med hjälp av skrapa eller stålborste göras

19 09euCorvette.swe Page 19 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter Fel i systemet VARNING Körning med bromsvarningslampan tänd kan leda till olycka. Kontrollera bromsarna omedelbart om bromsvarningslampan fortsätter att lysa. Fortsätt inte att köra om oljetrycket är lågt. Överhettning i motorn kan uppstå med risk för brandfara. Både du själv och andra kan få brännskador. Kontrollera oljan snarast möjligt och lämna in bilen för service. VARNING Om någon varningslampa på instrumentpanelen tänds under körning, ska du stanna fordonet på säkert ställe och följa instruktionerna i denna instruktionsbok. Om motorn stannar under körning, fungerar inte servosystemet i bromsar och styrning helt, vilket gör att såväl bromsning som styrning kräver stor kraft. Försök svänga till ett säkert ställe vid vägkanten innan fordonet stannar. OBS Elektronisk utrustning, som t ex kortvågsradio, biltelefon, navigationsutrustning eller tvåvägsradio, kan störa funktionen hos motorn, radion eller andra elektroniska system, eller skada dem. Konsultera alltid en auktoriserad GM-handlare innan du installerar elektronisk utrustning i ditt fordon

20 09euCorvette.swe Page 20 Monday, July 14, :24 PM Viktiga säkerhetsföreskrifter Ytterligare säkerhetsföreskrifter VARNING Att köra alkoholpåverkad är mycket farligt. Dina reflexer, din uppfattningsförmåga, din uppmärksamhet och ditt omdöme kan påverkas av en liten mängd alkohol. Du kan råka ut för en allvarlig olycka, som kan leda till dödsfall, om du kör efter att ha druckit alkohol. Ta taxi hem eller utse på förhand en förare som inte dricker alkohol. VARNING (fortsättning) Medicinsk forskning visar, att en alkoholpåverkad person kan skadas värre vid krock. Detta gäller speciellt skador på hjärnan, ryggraden och hjärtat. Detta betyder att varje alkoholpåverkad person - såväl förare som passagerare - löper större risk att dödas eller få bestående men vid krock än om personen inte druckit alkohol. VARNING Olåsta dörrar kan vara farliga. Försäkra dig om att alla dörrar är låsta när fordonet är i rörelse. Omkopplaren till fartkontrollen ska alltid vara i läge Av när systemet inte används

21 09euCorvette.swe Page 21 Monday, July 14, :24 PM 1 Instrument och reglage monterade på instrumentpanel och konsol...24 Kombinationsinstrument...26 Varningslampor...30 Förarens informationsskärm...39 Reglage informationsskärm...40 Individuella funktioner...47 Meddelanden förarens informationsskärm...57 Upphöjd display...76 Kontakt till varningsblinkers...84 Antispinnsystem...85 Aktivt hanteringssystem...87 Läge tävlingskörning...89 Selektiv fjädringskomfort...90 Eluttag för tillbehör...90 Belysning...92 Kontakt till huvudbelysning...92 Dimljus...96 Kupébelysning...97 Entrébelysning...98 Läslampor...98 Batterisparare...98 Värme och luftkonditioneringssystem...99 Automatiskt klimatkontrollsystem med två zoner...99 Givare Ventilationsmunstycken Avsnitt 1 - Instrumentering och reglage Användningstips Eluppvärmd bakruta Luftfilter i passagerarutrymmet Ljudsystem och klocka RDS-ljudsystem försett med CD-spelare (MP3-kompatibel) Klocka Spela radion CD-spelare Spela MP3-formats CD-skivor RDS-ljudsystem försett med CD-spelare för 6 skivor (MP3-kompatibel) Klocka Spela radion CD-spelare för 6 skivor Spela MP3-formats CD-skivor Bärbar audioapparat Felmeddelanden Stöldskyddsystem Underhåll av CD-skivor Underhåll av CD-spelaren Radioreglage på ratten Antennsystem med flera funktioner Navigationssystem

22 09euCorvette.swe Page 22 Monday, July 14, :24 PM Avsnitt 1 - Instrumentering och reglage Reglage monterade på ratten/rattstången Kombinationsspak Vindrutetorkare/spolarspak Signalhorn Tändningskontakt Spak för lutning av ratt Kontakt för elstyrd teleskopisk rattlutning Radioreglage på ratten Kombinationsspak Körriktningsvisare Reglage för huvudbelysning Reglering av hel-/halvljus Farthållare Vindrutetorkare/spolarspak Vindrutetorkare Vindrutespolare Strålkastarspolare Speglar Sidospeglar Inre backspegel normalläge/avbländat läge Manuell inre backspegel med justering för normalläge/avbländat läge Automatisk inre backspegel med justering för normalläge/avbländat läge med kompassdisplay Makeup-spegel Fönster Elektriska fönsterhissar Dörrar Elektriska dörrlås Bagageutrymme Fjärröppning av baklucka Handtag för nödöppning av baklucka Förvaringsnät Skydd för bagagerum Bagagedelare Bakre förvaringsutrymme Tak Solskydd Borttagbara takpaneler Elstyrd sufflett Förvaring Mittkonsol Handskfack Mugghållare Förvaringsnät Förvaringsutrymme baktill Askkopp och cigarrettändare Fortsatt strömförsörjning för tillbehör Skydd mot batteriurladdning Minnesfunktion Golvmattor

23 ENGINE Acc. 09euCorvette.swe Page 23 Monday, July 14, :24 PM Avsnitt

24 09euCorvette.swe Page 24 Monday, July 14, :24 PM Instrumentering och reglage INSTRUMENT OCH REGLAGE MONTERADE PÅ INSTRUMENTPANEL OCH KONSOL 1. Ventilation 2. Reglage för upphöjd display (om utrustad) 3. Kombinationsspak 4. Manuellt växelläge för automatisk växellåda (om utrustad) 5. Display förarens informationsskärm 6. Kombinationsinstrument 7. Reglage informationsskärm 8. Vindrutetorkare/spolarspak 9. Mittenventilation 10. Kontakt till varningsblinkers 11. Ljudsystem och klocka 12. Värme och luftkonditioneringssystem 13. Säkringspanel 14. Kontakter till eluppvärmda säten 15. Parkeringsbroms/Frigöring av bromsen 16. Askkopp och cigarrettändare 17. Mugghållare 18. Eluttag för tillbehör 19. Kontakt för antispinnsystem/ Kontakt för aktiv hantering 20. Växelväljare 21. Tändningskontakt 22. Kontakt till löstagbara takpaneler (om utrustad) 23. Belysningsreglage till instrumentpanel 24. Öppning av bränslelucka och fjärrstyrd öppning av baklucka/ bakdörr 25. Handskfack 26. Audioreglage på ratten 27. Kontakt för selektiv fjädringskomfort (om utrustad)... 24

25 09euCorvette.swe Page 25 Monday, July 14, :24 PM Avsnitt

26 09euCorvette.swe Page 26 Monday, July 14, :24 PM Instrumentering och reglage KOMBINATIONSINSTRU- MENT Kombinationsinstrumentet som visas kan avvika från det som finns i ditt fordon beroende på tillval. Kombinationsinstrumentet är konstruerat på ett sådant sätt att du med ett ögonkast kan se hur fordonet fungerar. Du kan använda förarens informationsskärm för att växla mellan amerikanska-engelska och metriska enheter. För ytterligare information, se "Förarens informationsskärm" längre fram i detta avsnitt. 1. Kontrollampa för helljus Kontrollampan tänds när helljuset slås på. 2. Kontrollampor för körriktningsvisare En pil blinkar i svängens eller filbytets riktning när körriktningsvisaren är aktiverad C 3. Mätare för motorns kylvätsketemperatur Denna mätare visar motorns kylvätsketemperatur. Om mätaren befinner sig i det skuggade varningsområdet är motorn alltför het! För numeriska mätaravläsningar, tryck på mätarinformationsknappen på reglagepanelen på förarens informationsskärm upprepade gånger tills meddelandet COOLANT TEMPERA- TURE (kylvätskans temperatur) visas på skärmen. Talet som visas anger kylvätskans temperatur. Om motorns kylvätska överhettats ska du stänga av motorn omedelbart. Se avsnitt 4 och 5 för ytterligare information om kylsystemet

27 09euCorvette.swe Page 27 Monday, July 14, :24 PM Avsnitt 1 4. Vägmätare En klang-signal avges även. Vägmätaren visar hur långt fordonet körts i kilometer. Tryck på TRIP på reglagepanelen på förarens informationsskärm för att avläsa vägmätarens värde. Om tändingen är av kan vägmätaren avläsas genom att slå på parkeringsljusen. 5. Hastighetsmätare Hastighetsmätaren visar hastigheten i kilometer per timme. Du kan använda förarens informationsskärm för att växla mellan amerikanska-engelska och metriska enheter. För ytterligare information, se "Förarens informationsskärm" längre fram i detta avsnitt. 1/ Bränslemätare Bränslemätaren visar hur mycket bränsle som finns kvar i tanken. Bränslemätaren fungerar endast när tändningen är på. Pilen på mätaren anger på vilken sida av fordonet som tankluckan är belägen. När mätarens visare närmar sig symbolen för låg bränslenivå, visas meddelandet LOW FUEL (låg bränslenivå) på förarens informationsskärm. Tryck på RESET på reglagepanelen på förarens informationsskärm för att kvittera och radera ett meddelande. Om du inte tankar, visas meddelandet på nytt efter tio minuter. För information, se "Förarens informationsskärm" längre fram i detta avsnitt

28 09euCorvette.swe Page 28 Monday, July 14, :24 PM Instrumentering och reglage 7. Varvräknare Varvräknaren visar motorns varvtal i tusentals varv per minut (RPM). - Om ditt fordon är av ZR1-modell stryps bränsletillförseln till motorn när motorns varvtal uppgår till 6600 varv per minut. - Om ditt fordon är av Z06-modell stryps bränsletillförseln till motorn när motorns varvtal uppgår till 7000 varv per minut. - För alla andra modeller stryps bränsletillförseln till motorn när motorns varvtal uppgår till 6500 varv per minut. OBS Fortsätt inte att köra motorn vid varvtalet där bränsletillförseln stryps. I annat fall kan motorn skadas. Kör motorn på lägre varvtal eller minska varvtalet snabbt om bränsletillförseln stryps. 8. Voltmätare (om utrustad) När motorn är igång visar voltmetern laddningssystemets spänning. När tändningen är påslagen utan att motorn går visar den batteriets laddningsnivå. För numeriska mätaravläsningar, tryck på mätarinformationsknappen på reglagepanelen på förarens informationsskärm tills meddelandet BATTERY VOLTAGE (batterispänning) visas. Talet som visas anger batterispänningen. När värdet är högst 10 volt visas meddelandet BATTERY VOLTAGE LOW (låg batterispänning) på förarens informationsskärm. När värdet är högst 9 volt, stängs kombinationsinstrumentet och andra system eventuellt av. Om du fortsätter att köra, kan batteriet laddas ur så att fordonet inte går att köra

29 09euCorvette.swe Page 29 Monday, July 14, :24 PM Avsnitt 1 9. Oljetryckmätare Oljetryckmätaren anger trycket vid vilket olja tillförs de olika delarna av motorn som kräver smörjning. Värden som är konsekvent låga kan indikera fel på smörjningssystemet och/eller motorn. För numeriska mätaravläsningar, tryck på mätarinformationsknappen på reglagepanelen på förarens informationsskärm tills OIL PRESSURE (oljetryck) visas. Talet som visas anger oljetrycket. Värdet anges i amerikanskaengelska enheter PSI (skålpund per kvadrattum) eller i metriska enheter kpa (kilo-pascal). VARNING Fortsätt inte att köra om oljetrycket är lågt. Överhettning i motorn kan uppstå med risk för brandfara. Både du själv och andra kan få brännskador. Kontrollera oljan snarast möjligt och lämna in bilen för service. OBS Skador på motorn till följd av negligerade oljeproblem kan medföra dyrbara reparationer som ej täcks av garantin. Se Servicehäftet för ytterligare information. Effektmätare (om utrustad) Mätaren visar lufttrycksnivån i intagsförgreningen innan luften kommer in i förbränningskammaren. Starta motorn för att automatiskt återställa mätaren till noll. Verklig vakum eller effekt visas från denna nollpunkt

30 09euCorvette.swe Page 30 Monday, July 14, :24 PM Instrumentering och reglage Mätaren visar vakum vid lätt till medium gasning och effekt vid kraftig gasning. Ändringar i omgivningens lufttryck, t.ex. vid körning i bergstrakter och vid väderförändringar ändrar nollavläsningen en aning. VARNINGSLAMPOR Fordonet är försett med ett antal varningslampor. Varningslamporna tänds vid eventuellt fel eller uppenbart fel i någon av fordonets funktioner. Vissa varningslampor tänds tillfälligt när du startar motorn som ett tecken på att de fungerar. För ytterligare information om systemen i fordonet hänvisas till "Förarens informationsskärm" längre fram i detta avnsitt. Varningslampor för bromssystemet Fordonet har ett tvåkrets bromssystem. Om den ena kretsen slutar fungera kan du fortfarande bromsa med hjälp av den andra. Lampan tänds för en kort stund när motorn startas. Om så inte sker, skall den lagas så att den kan varna dig om ett fel uppstår

31 09euCorvette.swe Page 31 Monday, July 14, :24 PM Avsnitt 1 Om den fortsätter att lysa eller tänds medan du kör, kan det vara något fel på systemet. Ta fordonet till återförsäljaren så snart som möjligt för att kontrollera systemet. Om lampan tänds medan du kör och meddelandet CHECK BRAKE FLUID (kontrollera bromsvätskan) visas på förarens informationsskärm, ska du köra till sidan av vägen och stanna försiktigt. Bromspedalen kan kännas trögare att trampa ner eller gå längre ner mot golvet än normalt. Det kan ta längre tid att stanna. Om lampan fortsätter att lysa ska fordonet bogseras till verkstad för service. Bromssystemet måste kontrolleras omedelbart. Varningslampan för bromssystemet tänds också om parkeringsbromsen inte är helt frigjord. Om lampan förblir tänd sedan parkeringsbromsen frigjorts helt, kan det vara ett tecken på att du har fel på bromsarna. VARNING Om man kör medan bromsvarningslampan lyser kan man råka ut för en olycka. Om lampan tänds under körning, ska du köra åt sidan och stanna försiktigt. Om lampan fortsätter att lysa ska fordonet bogseras till verkstad för service. Bromssystemet måste kontrolleras omedelbart. ABS Varningslampa - låsningsfria bromsar Lampan tänds när motorn startas och fortsätter eventuellt att lysa under några sekunder. Om lampan inte tänds när tändningen slås på, kan det vara fel på en lampa eller en säkring. Åtgärda detta omgående så att varning kan ske om något fel skulle uppstå

32 09euCorvette.swe Page 32 Monday, July 14, :24 PM Instrumentering och reglage Om den fortsätter att lysa eller tänds medan du kör, kan det vara något fel på systemet. Stanna så fort som möjligt och slå av tändningen. Starta sedan motorn igen för att återställa systemet. Om lampan förblir tänd eller tänds under körning är fordonet i behov av service. Bromsarna fungerar fortfarande men utan hjälp från det låsningsfria bromssystemet, tills du har fått felet reparerat. Om även varningslampan till det vanliga bromssystemet lyser har fordonet inga låsningsfria bromsar och det är något fel på det vanliga bromssystemet. Kör åt sidan och stanna försiktigt. Bogsera fordonet till verkstad. Om något fel uppstår i systemet visas ett meddelande eventuellt på förarens informationsskärm. Se "Meddelanden" längre fram i detta avsnitt för ytterligare information. Se "Meddelanden förarens informationsskärm" längre fram i detta avsnitt. Varningslampa vid bristfällig funktion Denna lampa övervakar bränsle-, tändnings- och avgassystemet. Lampan tänds en kort stund när motorn startas för att visa att den fungerar. Om lampan inte tänds när tändningen slås på, kan det vara fel på en lampa eller en säkring. Åtgärda detta omgående så att varning kan ske om något fel skulle uppstå

33 09euCorvette.swe Page 33 Monday, July 14, :24 PM Avsnitt 1 Om den fortsätter att lysa eller tänds medan du kör, kan det vara något fel på systemet. Fel i systemet kan upptäckas innan de är uppenbara. Få det kontrollerat omgående. Om lampan fortsätter att lysa efter tankning kan du eventuellt avhjälpa felet genom att kontrollera att tanklocket är ordentligt påskruvat. OBS Om du fortsätter att köra fordonet när lampan lyser, försämras avgassystemets reglage och bränsleekonomin eventuellt efter en stund, och motorn går eventuellt inte lika jämnt. Detta kan leda till dyra reparationer som kanske inte ersätts av garantin. OBS (fortsättning) Ändringar som utförts på fordonets motor, transmission, avgas-, bränslematningssystem eller byte av originaldäck till andra däck som inte uppfyller samma kriterier för prestanda kan påverka fordonets avgasreglage och leda till att lampan tänds. Ändringar i de nämnda systemen kan leda till dyra reparationer som inte ersätts av garantin. För att fordonet skall godkännas vid inspektion av dess avgasreglageutrustning, måste kontrollampan Funktionsfel (malfunction) fungera rätt och vara släckt. Om du nyligen bytt batteri i fordonet, eller om batteriet urladdats, beslutar fordonets inbyggda diagnossystem eventuellt att fordonet inte är redo för inspektion. Det krävs eventuellt flera dagars rutinmässig körning innan diagnossystemet samlat in tillräckligt med information för inspektionen. Om fordonet körts i flera dagar (med ett helt och hållet laddat batteri) före inspektionen, men fordonet ändå inte klarar av inspektionen på grund av att det inbyggda diagnossystemet inte är redo, skall du anlita din återförsäljare eller en auktoriserad reparationsverkstad för att förbereda fordonet för inspektionen

34 09euCorvette.swe Page 34 Monday, July 14, :24 PM Instrumentering och reglage Kontrollampa antispinnsystem ur funktion Lampan tänds en kort stund när motorn startas för att visa att systemet fungerar som det ska. Om lampan inte tänds, kan det vara fel på en lampa eller en säkring. Åtgärda detta omgående så att varning kan ske om något fel skulle uppstå. Om lampan tänds och förblir tänd och meddelandet SERVICE TRAC- TION SYSTEM (reparera antispinnsystem) visas på förarens informationsskärm, betyder det att något fel uppstått på antispinnsystemet och fordonet måste lämnas in för service. Lampan tänds också om du trycker på knappen på konsolen och vrider av systemet. Se "Antispinnsystem" senare i detta avsnitt för ytterligare information. Lampan tänds även när tävlingskörningsläget väljs. Se "Tävlingskörningsläge" längre fram i detta avsnitt

35 09euCorvette.swe Page 35 Monday, July 14, :24 PM Avsnitt 1 Kontrollampa för aktivt hanteringssystem Lampan tänds för en kort stund när motorn startas. Om så inte sker, skall den lagas så att den kan varna dig om ett fel uppstår. Om den fortsätter att lysa eller tänds medan du kör, kan det vara något fel på systemet. Meddelandet SERVICE ACTIVE HANDLING SYSTEM (reparera aktivt hanteringssystem) visas på förarens informationsskärm och en klang-signal avges. När meddelandet visas underlättar det aktiva hanteringssystemet inte manövreringen av fordonet. Anpassa körstilen enligt förhållandena. Kontrollera omedelbart systemet. Lampan tänds även om du trycker på knappen på konsolen i fem sekunder för att slå av systemet. En ljudsignal avges eventuellt även. Meddelandet TRACTION SYSTEM AND ACTIVE HANDLING - OFF (antispinnsystem och aktivt hanteringssystem av) visas också på förarens informationsskärm och en klang-signal avges. Se "Aktivt hanteringssystem" längre fram i detta avsnitt för ytterligare information. Lampan tänds även när tävlingskörningsläget väljs. Se "Tävlingskörningsläge" längre fram i detta avsnitt

36 09euCorvette.swe Page 36 Monday, July 14, :24 PM Instrumentering och reglage Påminnelselampa - säkerhetsbälten Se "Säkerhetsbälten" i avsnitt 2 för ytterligare information. Kontrollampa krockkudde Lampan tänds när motorn startas och blinkar eventuellt under några sekunder. Om lampan inte tänds när tändningen slås på, kan det vara fel på en lampa eller en säkring. Åtgärda detta omgående så att varning kan ske om något fel skulle uppstå. Om den fortsätter att lysa eller tänds medan du kör, kan det vara något fel på systemet. Lämna genast in fordonet för service. VARNING Om kontrollampan för krockkuddarna fortsätter att lysa eller tänds medan du kör, fungerar krockkuddesystemet eventuellt felaktigt. Krockkuddarna fylls eventuellt inte vid krock, eller de fylls trots att ingen krock inträffat. För att undvika personskador skall du genast lämna in fordonet för service. Se avsnitt 2 för ytterligare information om krockkuddesystemet

37 09euCorvette.swe Page 37 Monday, July 14, :24 PM Avsnitt 1 Indikator passagerarens krockkudde på/av Se "Passagerarsensorsystem" i avsnitt 2. Kontrollampa säkerhetssystemet Om lampan förblir tänd efter att motorn startat är fordonet i behov av service. Se "Antistöldsystem" i avsnitt 3 för ytterligare information. Kontrollampa för dimljus Lampan tänds när dimljusen är på. Se "Dimljus" senare i detta avsnitt för ytterligare information

38 09euCorvette.swe Page 38 Monday, July 14, :24 PM Instrumentering och reglage Kontrollampa för bakre dimljus Lampan tänds när de bakre dimljusen är på. Se "Bakre dimljus" längre fram i detta avsnitt för ytterligare information. Kontrollampa för påminnelse om att belysning är tänd Lampan tänds som påminnelse när parkeringsljusen är på. Kontrollampa för lågt däcktryck Lampan tänds en kort stund när motorn startas för att visa att systemet fungerar som det ska. Efter kontrollen av glödlamporna som utförs i början tänds denna lampa när övervakningssystemet för däcktryck detekterar punktering eller lågt tryck i ett eller flera däck. Ett meddelande visas eventuellt på förarens informationsskärm. Se även "Meddelanden förarens informationsskärm" längre fram i detta avsnitt för ytterligare information

39 09euCorvette.swe Page 39 Monday, July 14, :24 PM Avsnitt 1 Om något fel detekteras blinkar indikatorlampan i cirka en minut och fortsätter sedan att lysa under resten av tändningssekvensen. Varningslampan för lågt däcktryck blinkar i 60 sekunder och lyser därefter kontinuerligt om något fel upptäckts i övervakningssystemet för däcktryck. Varningslampan för lågt däcktryck blinkar och lyser därefter i början av varje tändningssekvens tills felet åtgärdats. För ytterligare information, se "Övervakning av däcktryck" under rubriken "Däck" i avsnitt 4. FÖRARENS INFORMATIONS- SKÄRM Förarens informationsskärm anger statusen hos många av fordonets system. Skärmen är belägen längst nere på kombinationsinstrumentet. När tändningen slås på visas aktuell förare på förarens informationsskärm och återkallas läget som visades innan motorn slogs av. Om systemet detekterar något fel, visas ett meddelande på skärmen. Se "Meddelanden förarens informationsskärm" längre fram i detta avsnitt för ytterligare information. Om de manuella växlingsreglagen används när navigationssystemet (om utrustad) visar guidningsinformation sväng-för-sväng på den upphöjda skärmen, visas den begärda ändringen i växelområde på förarens informationsskärm

40 09euCorvette.swe Page 40 Monday, July 14, :24 PM Instrumentering och reglage Reglage informationsskärm : Tryck på knappen för att visa bränsleinformation, t.ex. bränsleekonomi och räckvidd. : Tryck på knappen för att visa mätarinformation, t.ex. oljetryck och temperatur, kylvätskans temperatur, den automatiska växellådsoljans temperatur (om utrustad), batterispänning samt däcktryck fram och bak. TRIP: Tryck på knappen för att visa total färdsträcka och delsträcka, förfluten tid, medelhastighet och oljans livslängd. TRIP OPTION RESET OPTION: Tryck på knappen för att välja funktionssätt för olika system, t.ex. dörrlås, underlättad instigning och språk. RESET: Tryck på knappen för att återställa funktionerna på förarens informationsskärm, välja personliga tillval och för att slå av eller kvittera meddelanden

41 09euCorvette.swe Page 41 Monday, July 14, :24 PM Avsnitt 1 BRÄNSLEINFORMATIONSKNAPP Tryck på knappen upprepade gånger för att i tur och ordning visa följande: AVERAGE FUEL ECONOMY (medelvärde bränsle-ekonomi): Den här displayen visar medelförbrukningen av bränslet sedan du senast nollställde systemet. Värdet visas i metriska enheter l/ 100 km (den mängd bränsle i liter som gått åt per 100 km) eller i amerikanska-engelska enheter, MPG (miles per gallon). I detta läge trycker du på RESET för att återställa informationen. INSTANT FUEL ECONOMY (momentan bränsle-ekonomi): Detta visar bränsle-ekonomin just vid den tidpunkt då man tittar på skärmen. Värdet visas i metriska enheter l/ 100 km (den mängd bränsle i liter som gått åt per 100 km) eller i amerikanska-engelska enheter, MPG (miles per gallon). Detta objekt kan inte återställas. RANGE (räckvidd): Denna skärm visar hur långt datorn tror att du kan köra med bränslet som finns i tanken. Om varningslampan för låg bränslenivå tänds eller endast 64 km återstår, visas meddelandet RANGE LOW (kort räckvidd), vilket anger låg bränslenivå. Du ska genast tanka. Värdet visas i metriska enheter KM (kilometer) eller i amerikanska-engelska enheter MI (engelska mil). Räckvidden med bränslet beräknas på basis av den genomsnittliga bränsle-ekonomin för senaste körförhållanden. Om informationen återställs, uppdateras räckvidden på basis av gällande körförhållanden

42 09euCorvette.swe Page 42 Monday, July 14, :24 PM Instrumentering och reglage Om motorn gått på tomgång en längre tid, är området som visas på förarens informationsskärm eventuellt onormalt lågt. MÄTARINFORMATIONSKNAPP Tryck på knappen upprepade gånger för att i tur och ordning visa följande: OIL PRESSURE (oljetryck) Värdet visas i metriska enheter (kpa) eller i amerikanska-engelska enheter (PSI). OIL TEMPERATURE (oljans temperatur) Värdet visas i metriska enheter ( C) eller i amerikanska-engelska enheter ( F). Om oljans temperatur är låg, visas meddelandet OIL TEMPE- RATURE LOW på skärmen. Om oljans temperatur är hög, visas meddelandet OIL TEMPERA- TURE HIGH på skärmen. COOLANT TEMPERATURE (kylvätskans temperatur) Värdet visas i metriska enheter ( C) eller i amerikanska-engelska enheter ( F). Om kylvätskans temperatur är låg, visas meddelandet COO- LANT TEMPERATURE LOW på skärmen. Om kylvätskans temperatur är hög, visas meddelandet COOLANT TEMPERATURE HIGH på skärmen

43 09euCorvette.swe Page 43 Monday, July 14, :24 PM Avsnitt 1 TRANS FLUID TEMP (växellådsoljans temperatur) (endast automatisk växellåda) Värdet visas i metriska enheter ( C) eller i amerikanska-engelska enheter ( F). Om växellådsoljans temperatur är låg, visas meddelandet TRANS FLUID TEMP LOW på skärmen. Om växellådsoljans temperatur är hög, visas meddelandet TRANS FLUID TEMP HIGH på skärmen. BATTERY VOLTAGE (batterispänning): Denna skärm låter dig övervaka batterispänningen för att kontrollera, att batteriet laddas normalt. FRONT TIRE PRESSURES L XX R XX PSI (däcktryck framtill vänster och höger) Värdena på däcktrycket fram till vänster (L) och höger (R) anges i PSI (pund per kvadrattum) eller kpa (kilo-pascal). För ytterligare information, se "Övervakning av däcktryck" under rubriken "Däck" i avsnitt 4. REAR TIRE PRESSURES L XX R XX PSI (däcktryck baktill vänster och höger) Värdena på däcktrycket bak till vänster (L) och höger (R) anges i PSI (pund per kvadrattum) eller kpa (kilo-pascal). För ytterligare information, se "Övervakning av däcktryck" under rubriken "Däck" i avsnitt

44 09euCorvette.swe Page 44 Monday, July 14, :24 PM Instrumentering och reglage TRIPPINFORMATIONSKNAPP Tryck på knappen TRIP upprepade gånger för att i tur och ordning visa följande: ODOMETER (vägmätare): Vägmätaren visar hur långt fordonet körts. Värdet visas i metriska enheter KM (kilometer) eller i amerikanska-engelska enheter MI (engelska mil). Om tändningen är av kan du avläsa vägmätaren genom att slå på parkeringsljusen. TRIP ODOMETER A (trippmätare A): Denna trippmätare kan användas för att mäta avståndet till en destination. Värdet visas i metriska enheter KM (kilometer) eller i amerikanska-engelska enheter MI (engelska mil). I detta läge trycker du på RESET för att återställa informationen. För att visa avståndet som körts sedan bilen senast startades ska du trycka ned RESET och hålla knappen nedtryckt i tre sekunder. TRIP ODOMETER B (trippmätare B): Denna trippmätare kan användas för att mäta serviceintervallen. Värdet visas i metriska enheter KM (kilometer) eller i amerikanska-engelska enheter MI (engelska mil). I detta läge trycker du på RESET för att återställa informationen. För att visa avståndet som körts sedan bilen senast startades ska du trycka ned RESET och hålla knappen nedtryckt i tre sekunder. Obs! Trippmätarna A och B kan användas samtidigt

45 09euCorvette.swe Page 45 Monday, July 14, :24 PM Avsnitt 1 ELAPSED TIMER 00:00:00 (timer): Timerfunktionen kan användas som tidtagarur. Skärmen kan visa timmar, minuter och sekunder. Om tidtagaruret uppnår tiden 23 timmar, 59 minuter och 59 sekunder, återställs det till noll och fortsätter att räkna. Tryck på RESET för att starta och stoppa funktionen. I detta läge håller du RESET intryckt i tre sekunder för att återställa informationen. För att återställa timern till tiden sedan senaste tändningssekvens ska du hålla RESET intryckt i minst tio sekunder. AVERAGE SPEED (medelhastighet): Skärmen visar medelhastigheten sedan du senast återställde systemet. I detta läge trycker du på RESET för att återställa informationen. Värdet visas i metriska enheter KM/H (kilometer i timmen) eller amerikanska-engelska enheter MPH (engelska mil i timmen). OIL LIFE REMAINING (återstående oljelivslängd): Skärmen visar hur många procent av oljans livslängd som återstår sedan systemet senast återställdes. Om du t.ex. ser OIL LIFE REMAINING 95%, betyder det att med dina körvanor återstår för närvarande 95% av oljans livslängd. Hur ofta oljan behöver bytas kan variera märkbart enligt körförhållandena. Hur ofta oljan behöver bytas beror på förarens körsätt, motorns varvtal och temperatur

46 09euCorvette.swe Page 46 Monday, July 14, :24 PM Instrumentering och reglage Det är ägarens skyldighet att regelbundet kontrollera motorns oljenivå. När meddelandet CHANGE ENGINE OIL (byt motoroljan) visas ska motoroljan bytas inom 1000 km. Även när övervakningssystemet för oljans livslängd inte anger att oljebyte krävs, måste motoroljan och oljefiltret bytas minst en gång på året. Se avsnitt 4 för information om oljebyte. TILLVALSKNAPP Ditt fordon är eventuellt försett med följande funktioner som kan programmeras individuellt. Tryck på knappen OPTION för att bläddra genom listan på tillgängliga funktioner som kan skräddarsys i ditt fordon. DISPLAY UNITS (displayenheter) AUTO MEMORY RECALL (automatisk återkallning av minne) AUTO EXIT RECALL (automatisk återkallning av urstigningsläge) APPROACH LIGHTS (belysning vid tillträde) TWILIGHT DELAY (skymningsfördröjning) FLASH AT UNLOCK (blinkar vid upplåsning) FLASH AT LOCK (blinkar vid låsning) FOB REMINDER (påminnelse nyckelringsenhet) PASSIVE DOOR LOCKING (passiv dörrlåsning) PASSIVE DOOR UNLOCK (passiv dörrupplåsning) AUTO UNLOCK (automatisk upplåsning) LANGUAGE (språk) PERSONALIZE NAME (personligt namn) För programmering av personliga inställningar, se "Individuella funktioner" längre fram i detta avsnitt
