STIBY 28:1, HÄLLEVIK PLANOMRÅDE FÖR BOSTÄDER OCH FÖRSKOLA I SYDVÄSTRA HÄLLEVIK ÖVERSIKTLIG GEOTEKNISK UTREDNING

Transkript

1 PLANOMRÅDE FÖR BOSTÄDER OCH FÖRSKOLA I SYDVÄSTRA HÄLLEVIK ÖVERSIKTLIG GEOTEKNISK UTREDNING Upprättad av: Martin Holmberg Granskad av: Evelina Nilsson

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg PLANOMRÅDE FÖR BOSTÄDER OCH FÖRSKOLA I SYDVÄSTRA HÄLLEVIK ÖVERSIKTLIG GEOTEKNISK UTREDNING PLANOMRÅDE FÖR BOSTÄDER OCH FÖRSKOLA I SYDVÄSTRA HÄLLEVIK ÖVERSIKTLIG GEOTEKNISK UTREDNING Kund Sölvesborgs Kommun Karl-Magnus Adielsson Konsult WSP Samhällsbyggnad Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Martin Holmberg Evelina Nilsson L:\540\060766\3_Dokument\36_PM\PM Geo.doc Mall: Rapport Advanced 00.dot ver.0 Innehåll Allmänt 3 Planerade anläggningar 3 Utförda undersökningar 3 Redovisning 3 Terräng, jordarter och grundvatten 3 Geotekniska synpunkter 4 Radon 4 Övrigt 4 Bilaga, 4 sid Ritning G Bilder från området Plan och undersökningspunkter (4)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg PLANOMRÅDE FÖR BOSTÄDER OCH FÖRSKOLA I SYDVÄSTRA HÄLLEVIK ÖVERSIKTLIG GEOTEKNISK UTREDNING Allmänt WSP har på uppdrag av Sölvesborgs kommun utfört en översiktlig geoteknisk utredning för ett planerat bostadsområde i Stiby, mellan Hällevik och Grönslätt. WSP:s uppdrag omfattar undersökningar samt besiktning för att översiktligt klargöra de geotekniska förutsättningarna för framtida exploatering. Utredningen avser att bland annat ligga till grund för det fortsatta planarbetet. Planerade anläggningar Inom området planeras bostäder, förskola, vägar samt grön-/parkområden. Utförda undersökningar Fältundersökningen utfördes av fältgeotekniker Magnus Jönsson, Geokompaniet, samt av Martin Holmberg, WSP, i januari 0. Undersökningen omfattar provtagning med skruvprovtagare, installation av tre grundvattenrör, öppet system, samt besiktning av området. Radonmätningar har utförts i oktober 0. Undersökningspunkterna har satts ut ungefärligt med hjälp av stigar, kraftledningar, stenmurar, byggnader etc. Nivåerna har bestämts från grundkarta. Redovisning Resultatet av de utförda undersökningarna framgår av ritning G. L:\540\060766\3_Dokument\36_PM\PM Geo.doc Mall: Rapport Advanced 00.dot ver.0 Terräng, jordarter och grundvatten Terrängen består till största delen av lövskog (främst bok, men även björk). I områdets västra del finns flera mindre områden som består av slybevuxen mark, ängsmark samt tätbevuxen barrskog. Övergripande för hela området är att det finns sten och block i markytan. Lokalt har lågpartier med stående vattenspegel samt områden med mycket sten och block i markytan påträffats. Inom området finns flera stenmurar, ca m höga. Se bilder från området i bilaga. Nivåerna i området sluttar från ca + 7 i nordväst till ca +4 i sydöst, med några lokala undantag i form av höjdryggar och dalar. För mer information angående områdesindelning, stenmurar, områden med mycket sten och block, vatten, nivåskillnader etc. se ritning G. Jorden består av ca 0, 0,5 m vegetationsskikt och 0 0,6 m sand som vilar på morän. Vegetationsskiktet består främst av mullhaltig sand. Sanden består av grusig sand med varierande innehåll av sten. Moränen består överst av sandmorän, som mot djupet övergår till sandig lermorän. Moränen bedöms ha medelfast till mycket fast lagringstäthet. I de flesta av under- 3 (4)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg PLANOMRÅDE FÖR BOSTÄDER OCH FÖRSKOLA I SYDVÄSTRA HÄLLEVIK ÖVERSIKTLIG GEOTEKNISK UTREDNING sökningspunkterna har det gjorts många försök att komma ner med provtagningsutrustningen. Detta tyder på att det är stor blockförekomst även under markytan. Grundvattennivån har avlästs i två omgångar (mars och oktober 0) i två av de installerade grundvattenrören. Det tredje installerade röret hade dragits upp vid första mättillfället. Grundvattennivån i GW var ca m under markytan vid det första mättillfället och röret var torrt vid det andra mättillfället. Grundvattennivån i GW5 var i nivå med markytan vid första mättillfället och ca 0,8 m under markytan vid det andra mättillfället. Grundvattennivån bedöms variera inom området på grund av den varierande topografin. Nivåerna påverkas även av nederbörd och årstid. Grundvattennivåerna i rören bör följas upp kontinuerligt inför framtida exploatering. Geotekniska synpunkter De geotekniska förhållandena i området är goda. Markplaneringsarbeten såsom schakt och fyllning, samt grundläggning av lätta och medeltunga byggnader kan utföras på konventionellt sätt utan andra förstärkningsåtgärder än borttagning av mullhaltig ytjord. Förekomst av berg kan inte uteslutas i de höjdryggar som finns inom området. Radon Radonmätningarna visar på markradonhalter på 7 kbq/m 3, vilket innebär att jorden klassas som låg- till normalradonmark. Byggnader bör utföras som minst radonskyddade. Övrigt Vid projektering av vägar och va-ledningar samt för grundläggning av byggnader bör geotekniker kontaktas för beslut angående grundläggningsmetoder och eventuellt behov av kompletterande undersökningar. L:\540\060766\3_Dokument\36_PM\PM Geo.doc Mall: Rapport Advanced 00.dot ver.0 WSP Samhällsbyggnad Martin Holmberg Evelina Nilsson 4 (4)

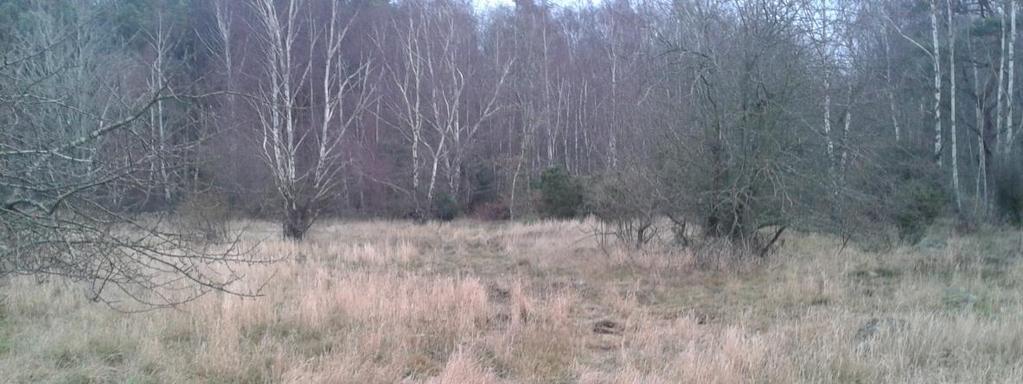

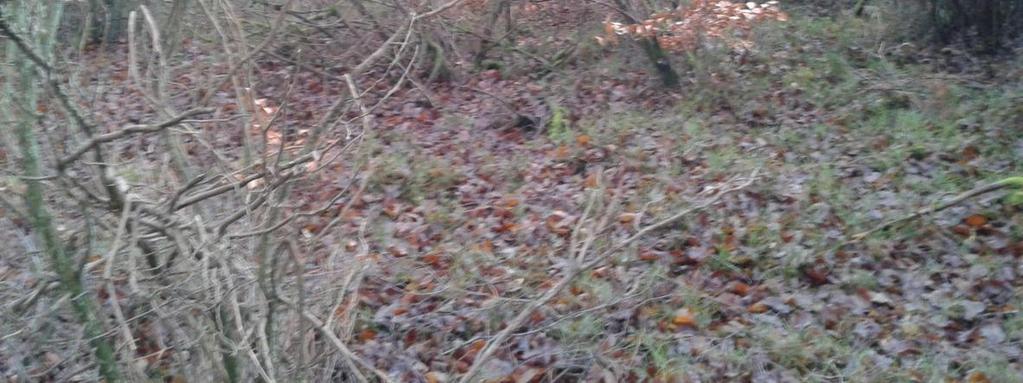

5 Uppdragsnr: Bilaga, sid (4) Bilder från området Område Slybevuxet L:\540\060766\3_Dokument\36_PM\Geo Bilaga.docx Mall: Allmän - Stående dot ver.0 Område Ängsmark

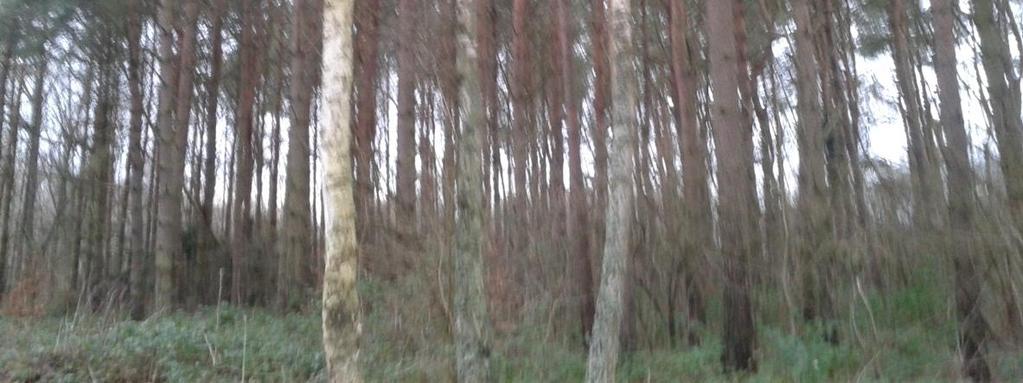

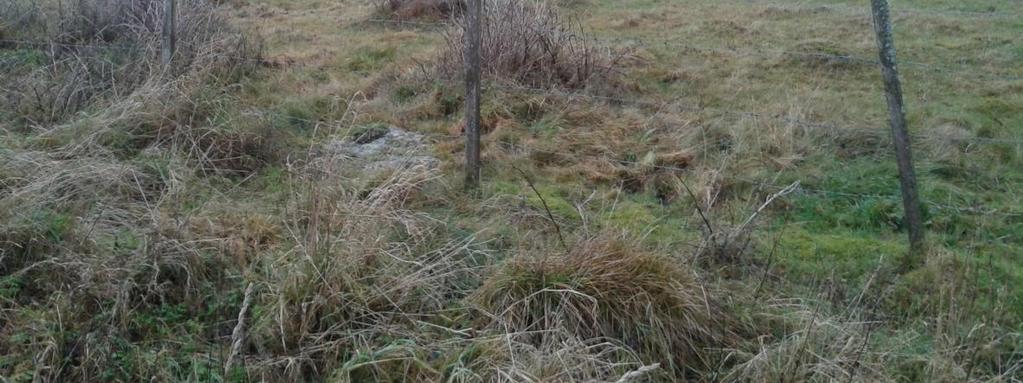

6 Uppdragsnr: Bilaga, sid (4) Område 3 Barrskog L:\540\060766\3_Dokument\36_PM\Geo Bilaga.docx Mall: Allmän - Stående dot ver.0 Område 4 - Ängsmark

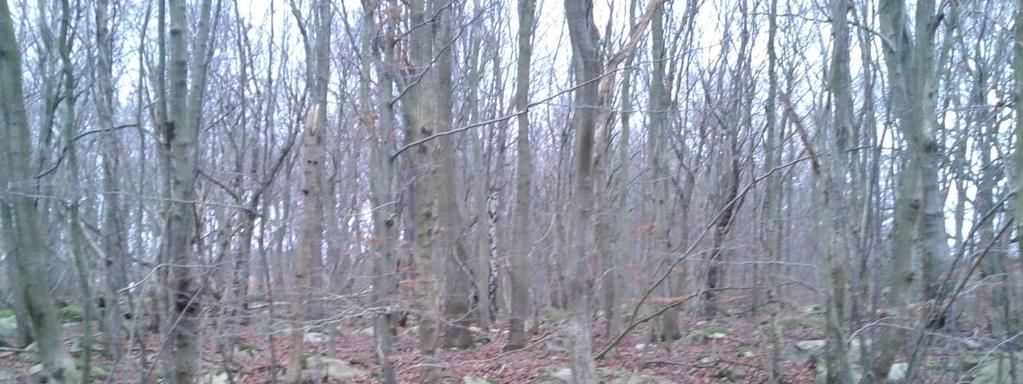

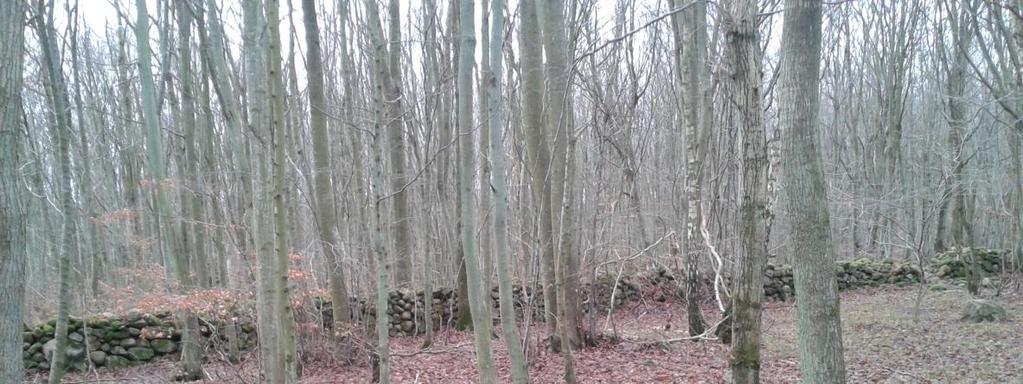

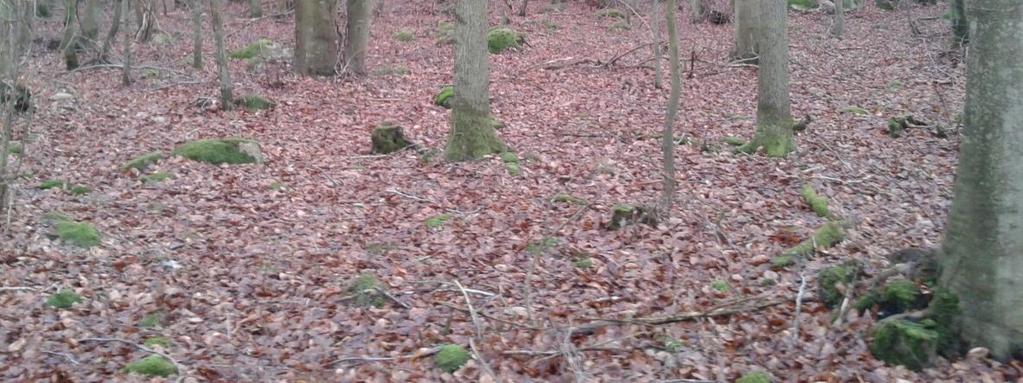

7 Uppdragsnr: Bilaga, sid 3 (4) Lövskog i centrala delen av området L:\540\060766\3_Dokument\36_PM\Geo Bilaga.docx Mall: Allmän - Stående dot ver.0 Lövskog och stenmur i centrala delen av området

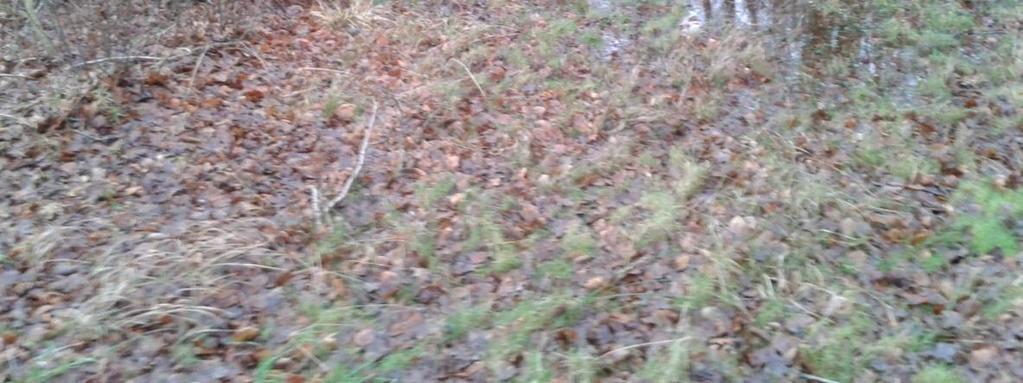

8 Uppdragsnr: Bilaga, sid 4 (4) Lågparti med stående vattenspeglar (vid undersökningspunkt 4) L:\540\060766\3_Dokument\36_PM\Geo Bilaga.docx Mall: Allmän - Stående dot ver.0 Område med mycket sten och block i markytan i nordöstra delen av området
