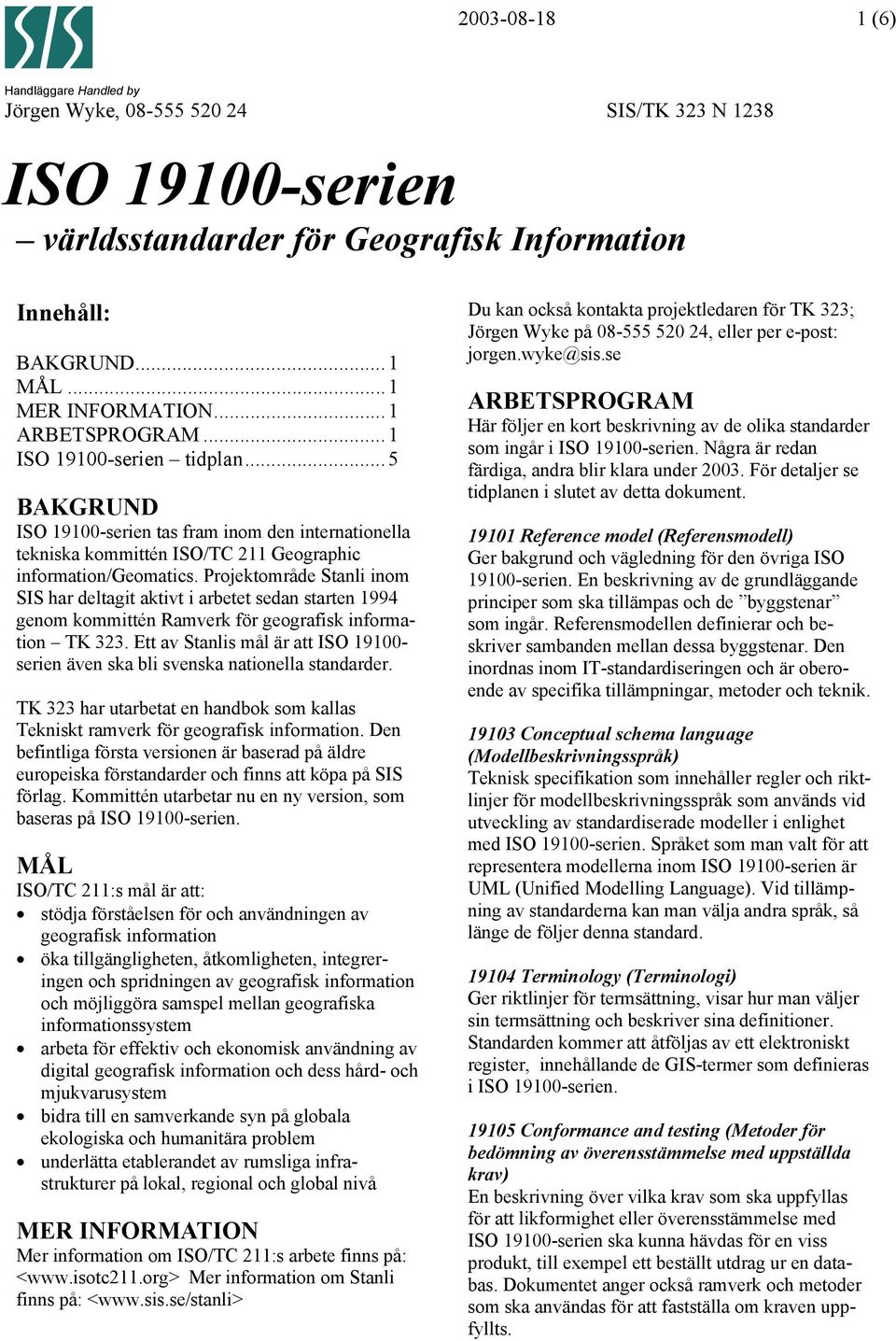

1 (6) Handläggare Handled by Jörgen Wyke, SIS/TK 323 N 1238 ISO serien världsstandarder för Geografisk Information Innehåll: BAKGRUND...1 MÅL...1 MER INFORMATION...1 ARBETSPROGRAM...1 ISO serien tidplan...5 BAKGRUND ISO serien tas fram inom den internationella tekniska kommittén ISO/TC 211 Geographic information/geomatics. Projektområde Stanli inom SIS har deltagit aktivt i arbetet sedan starten 1994 genom kommittén Ramverk för geografisk information TK 323. Ett av Stanlis mål är att ISO serien även ska bli svenska nationella standarder. TK 323 har utarbetat en handbok som kallas Tekniskt ramverk för geografisk information. Den befintliga första versionen är baserad på äldre europeiska förstandarder och finns att köpa på SIS förlag. Kommittén utarbetar nu en ny version, som baseras på ISO serien. MÅL ISO/TC 211:s mål är att: stödja förståelsen för och användningen av geografisk information öka tillgängligheten, åtkomligheten, integreringen och spridningen av geografisk information och möjliggöra samspel mellan geografiska informationssystem arbeta för effektiv och ekonomisk användning av digital geografisk information och dess hård- och mjukvarusystem bidra till en samverkande syn på globala ekologiska och humanitära problem underlätta etablerandet av rumsliga infrastrukturer på lokal, regional och global nivå MER INFORMATION Mer information om ISO/TC 211:s arbete finns på: < Mer information om Stanli finns på: < Du kan också kontakta projektledaren för TK 323; Jörgen Wyke på , eller per e-post: jorgen.wyke@sis.se ARBETSPROGRAM Här följer en kort beskrivning av de olika standarder som ingår i ISO serien. Några är redan färdiga, andra blir klara under För detaljer se tidplanen i slutet av detta dokument Reference model (Referensmodell) Ger bakgrund och vägledning för den övriga ISO serien. En beskrivning av de grundläggande principer som ska tillämpas och de byggstenar som ingår. Referensmodellen definierar och beskriver sambanden mellan dessa byggstenar. Den inordnas inom IT-standardiseringen och är oberoende av specifika tillämpningar, metoder och teknik Conceptual schema language (Modellbeskrivningsspråk) Teknisk specifikation som innehåller regler och riktlinjer för modellbeskrivningsspråk som används vid utveckling av standardiserade modeller i enlighet med ISO serien. Språket som man valt för att representera modellerna inom ISO serien är UML (Unified Modelling Language). Vid tillämpning av standarderna kan man välja andra språk, så länge de följer denna standard Terminology (Terminologi) Ger riktlinjer för termsättning, visar hur man väljer sin termsättning och beskriver sina definitioner. Standarden kommer att åtföljas av ett elektroniskt register, innehållande de GIS-termer som definieras i ISO serien Conformance and testing (Metoder för bedömning av överensstämmelse med uppställda krav) En beskrivning över vilka krav som ska uppfyllas för att likformighet eller överensstämmelse med ISO serien ska kunna hävdas för en viss produkt, till exempel ett beställt utdrag ur en databas. Dokumentet anger också ramverk och metoder som ska användas för att fastställa om kraven uppfyllts.

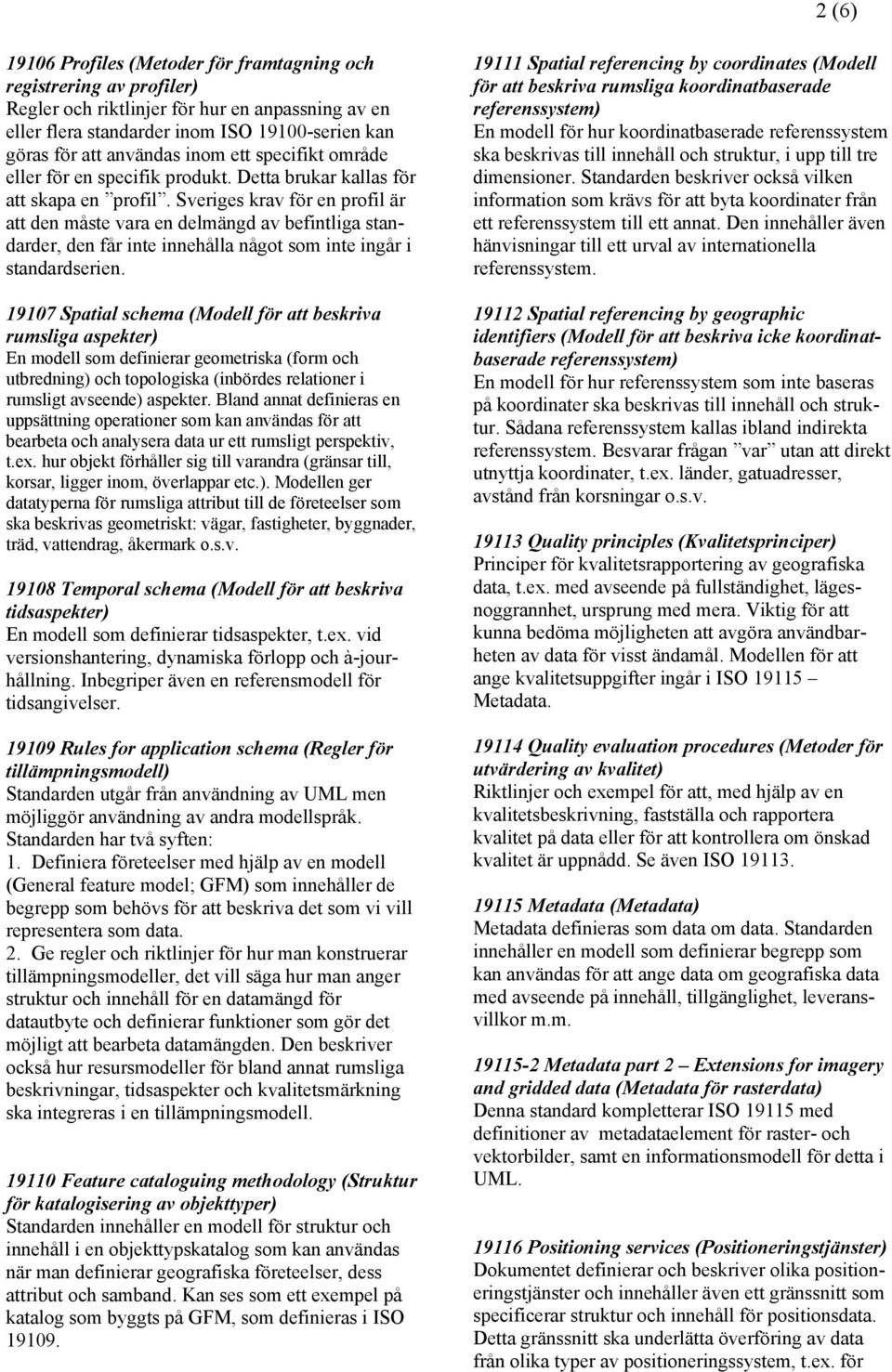

2 2 (6) Profiles (Metoder för framtagning och registrering av profiler) Regler och riktlinjer för hur en anpassning av en eller flera standarder inom ISO serien kan göras för att användas inom ett specifikt område eller för en specifik produkt. Detta brukar kallas för att skapa en profil. Sveriges krav för en profil är att den måste vara en delmängd av befintliga standarder, den får inte innehålla något som inte ingår i standardserien Spatial schema (Modell för att beskriva rumsliga aspekter) En modell som definierar geometriska (form och utbredning) och topologiska (inbördes relationer i rumsligt avseende) aspekter. Bland annat definieras en uppsättning operationer som kan användas för att bearbeta och analysera data ur ett rumsligt perspektiv, t.ex. hur objekt förhåller sig till varandra (gränsar till, korsar, ligger inom, överlappar etc.). Modellen ger datatyperna för rumsliga attribut till de företeelser som ska beskrivas geometriskt: vägar, fastigheter, byggnader, träd, vattendrag, åkermark o.s.v Temporal schema (Modell för att beskriva tidsaspekter) En modell som definierar tidsaspekter, t.ex. vid versionshantering, dynamiska förlopp och à-jourhållning. Inbegriper även en referensmodell för tidsangivelser Rules for application schema (Regler för tillämpningsmodell) Standarden utgår från användning av UML men möjliggör användning av andra modellspråk. Standarden har två syften: 1. Definiera företeelser med hjälp av en modell (General feature model; GFM) som innehåller de begrepp som behövs för att beskriva det som vi vill representera som data. 2. Ge regler och riktlinjer för hur man konstruerar tillämpningsmodeller, det vill säga hur man anger struktur och innehåll för en datamängd för datautbyte och definierar funktioner som gör det möjligt att bearbeta datamängden. Den beskriver också hur resursmodeller för bland annat rumsliga beskrivningar, tidsaspekter och kvalitetsmärkning ska integreras i en tillämpningsmodell Feature cataloguing methodology (Struktur för katalogisering av objekttyper) Standarden innehåller en modell för struktur och innehåll i en objekttypskatalog som kan användas när man definierar geografiska företeelser, dess attribut och samband. Kan ses som ett exempel på katalog som byggts på GFM, som definieras i ISO Spatial referencing by coordinates (Modell för att beskriva rumsliga koordinatbaserade referenssystem) En modell för hur koordinatbaserade referenssystem ska beskrivas till innehåll och struktur, i upp till tre dimensioner. Standarden beskriver också vilken information som krävs för att byta koordinater från ett referenssystem till ett annat. Den innehåller även hänvisningar till ett urval av internationella referenssystem Spatial referencing by geographic identifiers (Modell för att beskriva icke koordinatbaserade referenssystem) En modell för hur referenssystem som inte baseras på koordinater ska beskrivas till innehåll och struktur. Sådana referenssystem kallas ibland indirekta referenssystem. Besvarar frågan var utan att direkt utnyttja koordinater, t.ex. länder, gatuadresser, avstånd från korsningar o.s.v Quality principles (Kvalitetsprinciper) Principer för kvalitetsrapportering av geografiska data, t.ex. med avseende på fullständighet, lägesnoggrannhet, ursprung med mera. Viktig för att kunna bedöma möjligheten att avgöra användbarheten av data för visst ändamål. Modellen för att ange kvalitetsuppgifter ingår i ISO Metadata Quality evaluation procedures (Metoder för utvärdering av kvalitet) Riktlinjer och exempel för att, med hjälp av en kvalitetsbeskrivning, fastställa och rapportera kvalitet på data eller för att kontrollera om önskad kvalitet är uppnådd. Se även ISO Metadata (Metadata) Metadata definieras som data om data. Standarden innehåller en modell som definierar begrepp som kan användas för att ange data om geografiska data med avseende på innehåll, tillgänglighet, leveransvillkor m.m Metadata part 2 Extensions for imagery and gridded data (Metadata för rasterdata) Denna standard kompletterar ISO med definitioner av metadataelement för raster- och vektorbilder, samt en informationsmodell för detta i UML Positioning services (Positioneringstjänster) Dokumentet definierar och beskriver olika positioneringstjänster och innehåller även ett gränssnitt som specificerar struktur och innehåll för positionsdata. Detta gränssnitt ska underlätta överföring av data från olika typer av positioneringssystem, t.ex. för

3 3 (6) satellitnavigering, till applikationer som använder dessa positionsdata Portrayal (Modell för avbildning av geografiska data) En modell för presentation av geografiska data på ett för människor begripligt sätt, inklusive metoder för beskrivning av (kartografiska) symboler. Kopplingen till tillämpningsmodell ska beskrivas. Själva de kartografiska symbolerna ingår ej i denna standard Encoding (Kodningsregler för överföring av data) Definierar krav för att skapa kodningsregler baserade på UML-modeller som harmonierar med ISO och ISO 19109, samt kraven för att skapa tjänster som följer dessa kodningsregler. Meningen är att olika parter ska kunna utbyta data oberoende av vilka system de har. Standarden innehåller en bilaga som särskilt specificerar kodningsregler för dataöverföring via XML Services (Gränssnitt för tjänster) Ett ramverk för programvaruutvecklare för att utveckla programvara som gör det möjligt för användare att komma åt och hantera geografiska data från olika källor med hjälp av detta systemgränssnitt Functional standards (Vedertagna internationella standarder inom geografisk information) Teknisk rapport som kartlägger överensstämmelsen mellan ett antal olika ISO standarder och tre befintliga standarder inom geografisk information som utvecklats inom andra internationella standardiseringsfora än ISO/TC 211. De tre som behandlas är DIGEST från NATO-anknutna DGIWG, Geographic Data Files (GDF) från standardiseringen inom väginformatik, samt S-57 från hydrografiska organisationen IHO Imagery and gridded data (Hantering av rasterdata inom andra standarder) Teknisk rapport som kartlägger vilket arbete som pågår om rasterdata inom andra organisationer, militära och civila, och hur dessa arbeten kan harmoniseras med arbetet inom ISO/TC 211. Rapporten ger även rekommendationer om hur rasterdata ska hanteras inom ISO serien Qualifications and certification of personnel (Certifiering av personal) Teknisk rapport med ett system för att certifiera personal som arbetar inom området geografisk information genom att bland annat försöka etablera olika kompetensnivåer. Man försöker även hitta gränsdragningar mellan olika områden och yrken, samt specificera teknik och uppgifter som hör till området geografisk information Schema for coverage geometry and functions (Modell för yttäckande tematisk representation) En modell för hur man ska beskriva fenomen som har utbredning, till exempel rasterdata, som varierar kontinuerligt i rummet. Dessa ytor kan innehålla värden på till exempel höjd, temperatur, vattendjup med en viss täthet. Ofta kan ett visst fenomen betraktas som både diskret och med utbredning, såsom städer, mark eller sjöar. Standarden specificerar även olika sätt att datamässigt beskriva fenomen med utredning Imagery and gridded data components (Rasterdatakomponenter) En Review summary som innehåller en begreppsmodell för rasterdatakomponenter inom ISO serien Simple feature access Common architecture (Arkitektur för hantering av enklare objekt) En modell för grundläggande arkitektur för geografiska objekt i upp till 2D Simple feature access - SQL option (Specifikation för hantering av objekt i en SQL databas) En implementeringsspecifikation för SQL som stödjer lagring, hämtning, förfrågningar och uppdatering av geografiska objekt i en SQL-databas. De geografiska objekt som stöds baseras på 2D Simple feature access COM/OLE option (Specifikation för COM/OLE-miljö) Detta standardförslag har strukits Profile FACC data dictionary (Profil FACC datakatalog) En datakatalog med objekt och attribut som främst är hämtade från DGIWG (Digital Geographic Information Working Group). Standarden tillämpar ISO vid utformandet av datakatalogen. Se även ISO TR 19120, som beskriver DIGEST och FACC (Feature and Attributing Coding Catalogue) Geodetic codes and parameters (Geodetiska koder och parametrar) Regler och riktlinjer för tabeller med geodetiska koder och parametrar. Ska även ange vilka dataelement/fält som ska finnas i tabellerna, samt innehålla regler för hur tabellerna ska användas och underhållas.

4 4 (6) Web Map server interface (Gränssnitt för Internetbaserade kartservrar) Riktlinjer för hur en server för elektroniska kartor ska se ut och hur den ska kunna skapa en karta, svara på enklare frågor om kartans innehåll, samt ge kommandon till andra program om vilka kartor de kan göra och vilka av dem man kan ställa ytterligare frågor till Imagery, gridded and coverage data framework (Ramverk för rastrerade bilder) Teknisk specifikation med ett ramverk för att kunna hantera och beskriva rastrerade bilder och övriga element som kräver standardisering och förklaring, och som inte täcks av den övriga ISO serien. Detta gäller inte sensor- och datamodeller, vilka beskrivs inom ISO Sensor and data models for imagery and gridded data (Sensor- och datamodeller för bilder och rastrerad data) Syftet är att skapa en modell för olika typer av sensorer, till exempel kameror, som genererar bilddata av något slag, samt att skapa en begreppsmodell som för varje typ av sensor specificerar det minimala datainnehållet och förhållanden mellan rådatans olika komponenter Data product specification (Specifikation av datamängder) Ska specificera kraven på geografiska data, med applikationsschema, referenssystem i tid och rum, kvalitet, datafångst och underhållsprocessen. Denna kravspecifikation ska både kunna användas för befintliga datamängder och som kravspecifikation vid skapande av data Location based services possible standards (Möjliga standarder inom positionsbaserade tjänster) En Review summary som kartlägger behovet för standarder inom olika positionsbaserade tjänster, både på server- och klientsidan. Några exempel på tjänster är; format för att uttrycka läge och riktning, adresser, milstolpar på vägar, format för att uttrycka rutter, sekvenser bestående av olika segment, vägbeskrivningar, format och regler för att uttrycka navigeringskommandon, format för överförande av förfrågningar och svar mellan ovanstående applikationer Location based services tracking and navigation (Positionsbaserade tjänster inom ruttplanering) Ska specificera nätbaserade tjänster såsom att finna rutter och att navigera mellan två punkter, att även ta med i beräkningen om förhållandena förändras på den valda rutten, eller näraliggande vägar. Standarden ska även förklara hur man underhåller en databas som stödjer denna applikation Multimodal location based services for routing and navigation (Positionsbaserade tjänster inom ruttplanering vid användning av två eller flera transportmedel) Ska specificera hur man finner den lämpligaste rutten när man använder två eller fler olika typer av transport. Se även ISO Procedures for registration of geographical information items (Metoder för registrering av geografiska objekt) Standarden ska specificera metoder för att förbereda, underhålla och publicera ett eller flera register av unika identifierare, som tilldelats till geografiska objekt Geography Markup Language (GML) GML baseras på XML och har utvecklats av OGC. I denna standard utvecklas en ny version som ska harmonieras med ISO serien, framför allt med kodningsreglerna i ISO Generally used profiles of the spatial schema (Vanliga profiler på rumsliga aspekter) Ska innehålla profiler av ISO för att underlätta implementeringen av ISO seriens väldigt omfattande rumsliga modeller Data quality measures (Datakvalitetsmått) Teknisk specifikation som definierar en uppsättning mått för kvalitetselementen, enligt principerna i ISO och metoderna i ISO Syftet är främst att enkelt kunna jämföra kvaliteten och användbarheten hos skilda mängder geografiska data. Ett register, med identifierare och koder för varje mått kommer även att ingå Metadata implementation specification (Metadata implementeringsspecifikation) Syftet med denna tekniska specifikation är att underlätta implementering av den omfattande metadatastandarden. Dokumentet kommer att innehålla en UML-modell baserad på ISO och ett XML-schema härlett ur UML-modellen Technical amendment to the 191** GI series of standards for harmonization and enhancements (Tillägg till serien) I detta arbete utarbetas ett antal tillägg till vissa andra standarder i serien som av en eller annan anledning behöver korrigeras eller kompletteras. Arbetet börjar med att kartlägga vilka standarder man ska arbeta med.

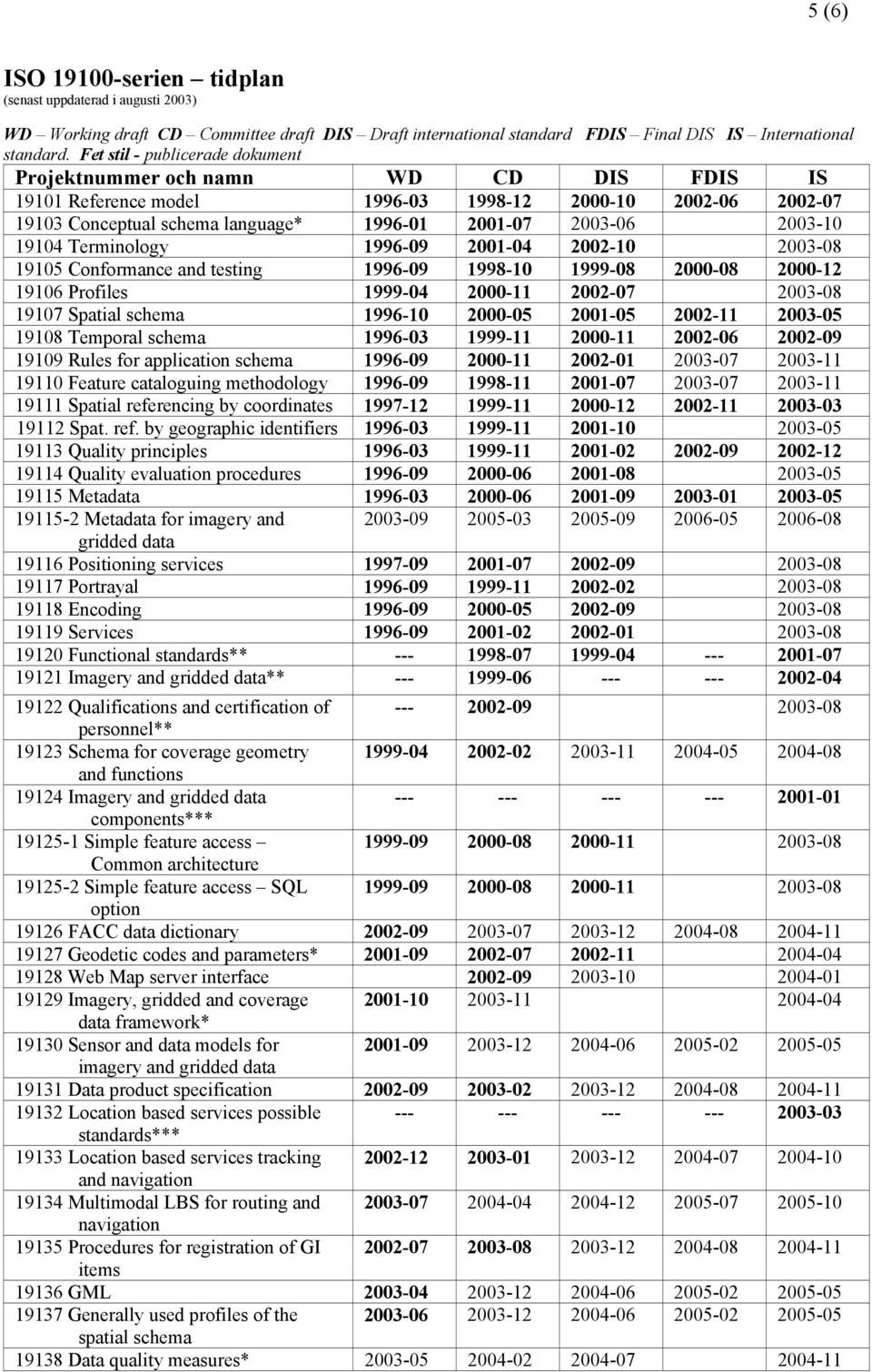

5 5 (6) ISO serien tidplan (senast uppdaterad i augusti 2003) WD Working draft CD Committee draft DIS Draft international standard FDIS Final DIS IS International standard. Fet stil - publicerade dokument Projektnummer och namn WD CD DIS FDIS IS Reference model Conceptual schema language* Terminology Conformance and testing Profiles Spatial schema Temporal schema Rules for application schema Feature cataloguing methodology Spatial referencing by coordinates Spat. ref. by geographic identifiers Quality principles Quality evaluation procedures Metadata Metadata for imagery and gridded data Positioning services Portrayal Encoding Services Functional standards** Imagery and gridded data** Qualifications and certification of personnel** Schema for coverage geometry and functions Imagery and gridded data components*** Simple feature access Common architecture Simple feature access SQL option FACC data dictionary Geodetic codes and parameters* Web Map server interface Imagery, gridded and coverage data framework* Sensor and data models for imagery and gridded data Data product specification Location based services possible standards*** Location based services tracking and navigation Multimodal LBS for routing and navigation Procedures for registration of GI items GML Generally used profiles of the spatial schema Data quality measures*

6 6 (6) Projektnummer och namn WD CD DIS FDIS IS Metadata - Implementation specifications* Technical amendment to the 191** GI series of standards for harmonization and enhancements**** * Resulterar i Technical specification ** Resulterar i Technical report *** Resulterar i Review summary **** Resulterar i en rapport som redovisar vilka tillägg till andra standarder inom serien som man ska utarbeta
