Trumtorp. Eskilstuna kommun. PM Geoteknik. Geoteknisk utredning för detaljplan

Transkript

1 Trumtorp Eskilstuna kommun PM Geoteknik Geoteknisk utredning för detaljplan

2 Trumtorp, Eskilstuna kommun PM Geoteknik Geoteknisk utredning för detaljplan Beställare: Konsult: Uppdragsledare Eskilstuna kommun Stadsbyggnadsförvaltningen Planavdelningen Eskilstuna Norconsult AB Storgatan Luleå Birgitta Nyström Uppdragsnr: Filnamn och sökväg: n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Kvalitetsgranskad av: Mattias Perman

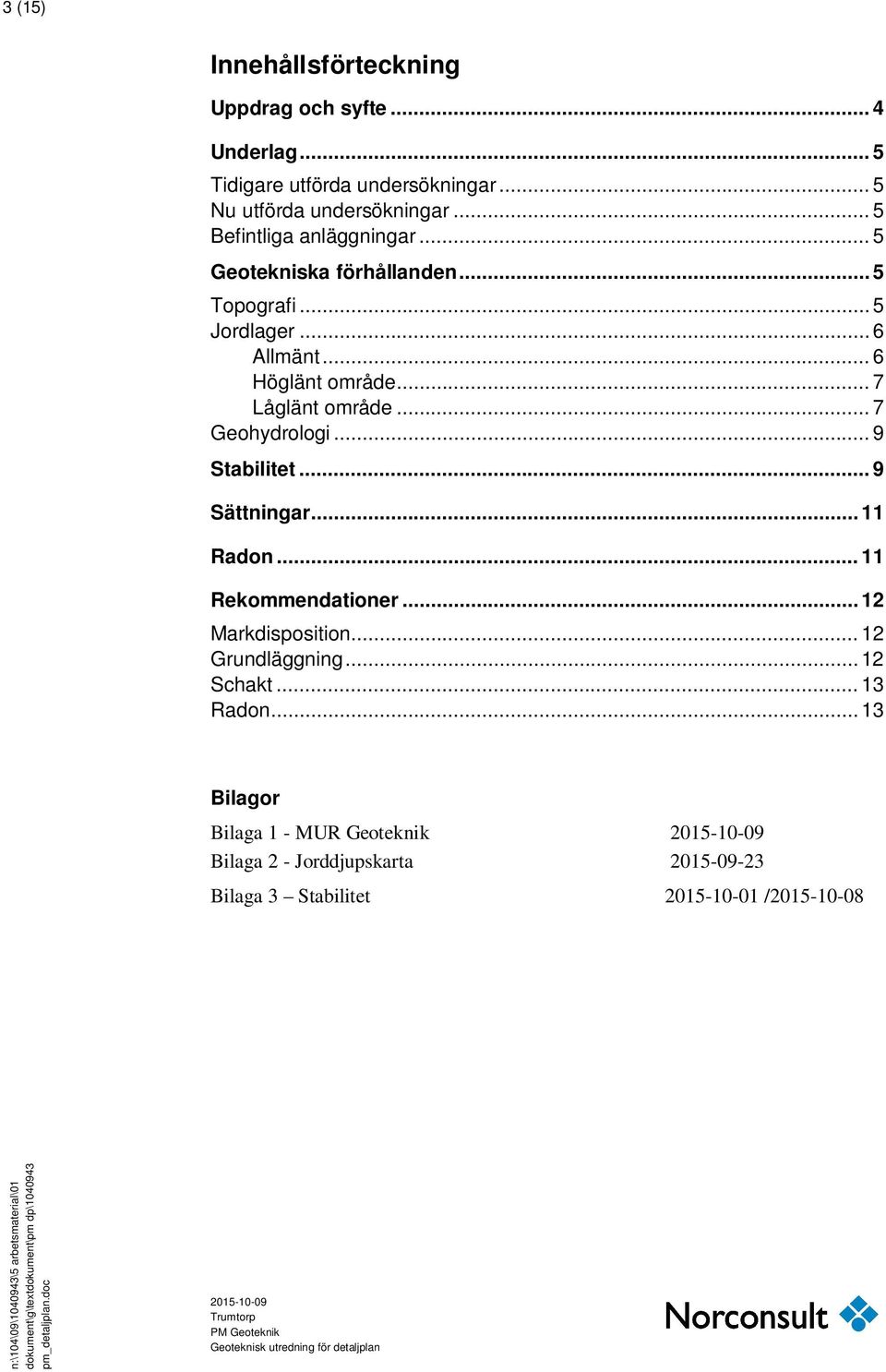

3 3 (15) Innehållsförteckning Uppdrag och syfte... 4 Underlag... 5 Tidigare utförda undersökningar... 5 Nu utförda undersökningar... 5 Befintliga anläggningar... 5 Geotekniska förhållanden... 5 Topografi... 5 Jordlager... 6 Allmänt... 6 Höglänt område... 7 Låglänt område... 7 Geohydrologi... 9 Stabilitet... 9 Sättningar Radon Rekommendationer Markdisposition Grundläggning Schakt Radon Bilagor Bilaga 1 - MUR Geoteknik Bilaga 2 - Jorddjupskarta Bilaga 3 Stabilitet / n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan

4 4 (15) Uppdrag och syfte På uppdrag av Eskilstuna kommun har Norconsult AB fått i uppdrag att ta fram en kompletterande geoteknisk handling för detaljplanearbetet för nya bostadsområdet Trumtorp i Eskilstuna. Aktuellt område är beläget i den sydöstra delen av Eskilstuna, se Figur 1. Figur 1. Orienteringskarta. Aktuellt område markerat med röd cirkel. Karta hämtad från Lantmäteriet, Lantmäteriet. Föreliggande rapport syftar till att klargöra befintliga geotekniska förhållanden så som jordlagerföljd, förekomst av berg samt byggbarheten inom berört området. I rapporten ges översiktliga rekommendationer för grundläggning av byggnader, VA-ledningar och gator. Detta dokument är upprättat av Lenita Tornéus, Norconsult AB och granskat av Mattias Perman, Norconsult AB Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc

5 5 (15) Underlag Tidigare utförda undersökningar En tidigare geoteknisk undersökning har utförts av Ramböll Sverige AB 2014, denna undersökning har tillhandahållits av Eskilstuna kommun och är inarbetad på ritningarna tillsammans med de nu utförda undersökningarna. Nu utförda undersökningar Utförda fältundersökningar tillhörande denna utredning redovisas i MUR Geoteknik Trumtorp, Eskilstuna kommun, upprättad av Norconsult AB, daterad , se bilaga 1. Befintliga anläggningar Genom aktuellt område, i sydostlig riktning, löper en befintlig skogsbilväg, som startar vid Odlarvägen. Vägen har troligen ursprungligen utgjort väg till det gamla skjutfältet. Inom området förekommer även gamla skjutvallar då området historiskt har utgjorts av ett skjutfält. Geotekniska förhållanden Topografi Aktuellt undersökningsområde består idag av ett kuperat område där markytan varierar mycket. Inom området förekommer dels områden med tät och hög skog och dels områden med tät sly. Berg i dagen förekommer i områdets norra del. Delar av området har historiskt utgjorts av ett skjutfält, denna del ligger relativt centralt beläget i det undersökta området och här är marken låglänt, med marknivåer mellan ca +26, ,5. Inom det låglängta området påträffas lokala höjdpartier som misstänks härröra från tiden då området användes som ett skjutfält och dessa lokala höjder misstänks därför inte vara naturligt bildade utan har skapats av människan. Höjderna/vallarna ligger på nivåer kring ca n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan

6 6 (15) Jordlager Allmänt Jordlagerföljderna varierar mycket inom området. I de höglänta delarna utgörs marken av fastmark eller berg i dagen och i de låglänta delarna av sediment och torv. Enligt jordartskarta från SGU utgörs området till övervägande del av sandmorän, berg, lera, torv och fyllningar, se Figur 2. Odlarvägen Figur 2. Utdrag ur jordartskarta från Sveriges geologiska undersökning (SGU). Ljusblått med vita prickar utgör sandmorän, rött utgör berg, gult utgör glacial lera, ljusbrunt med blåa prickar utgör kärrtorv och vitt med bruna ränder utgör fyllningar. Djupet till berg varierar i området mellan ca 0-15 m enligt utförda sonderingar. Berg har bekräftats med jord-bergsondering i flertalet punkter och även påträffats i dagen i den norra delen. Djupet till berg ligger generellt i de norra delarna på mellan 0-3 m. I den centrala låglänta delen av området är djupet till berg mellan ca 3 15 m. Berget kan dock lokalt ligga på större djup än detta, då undersökningarna har utförts med relativt stora avstånd mellan punkterna Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc

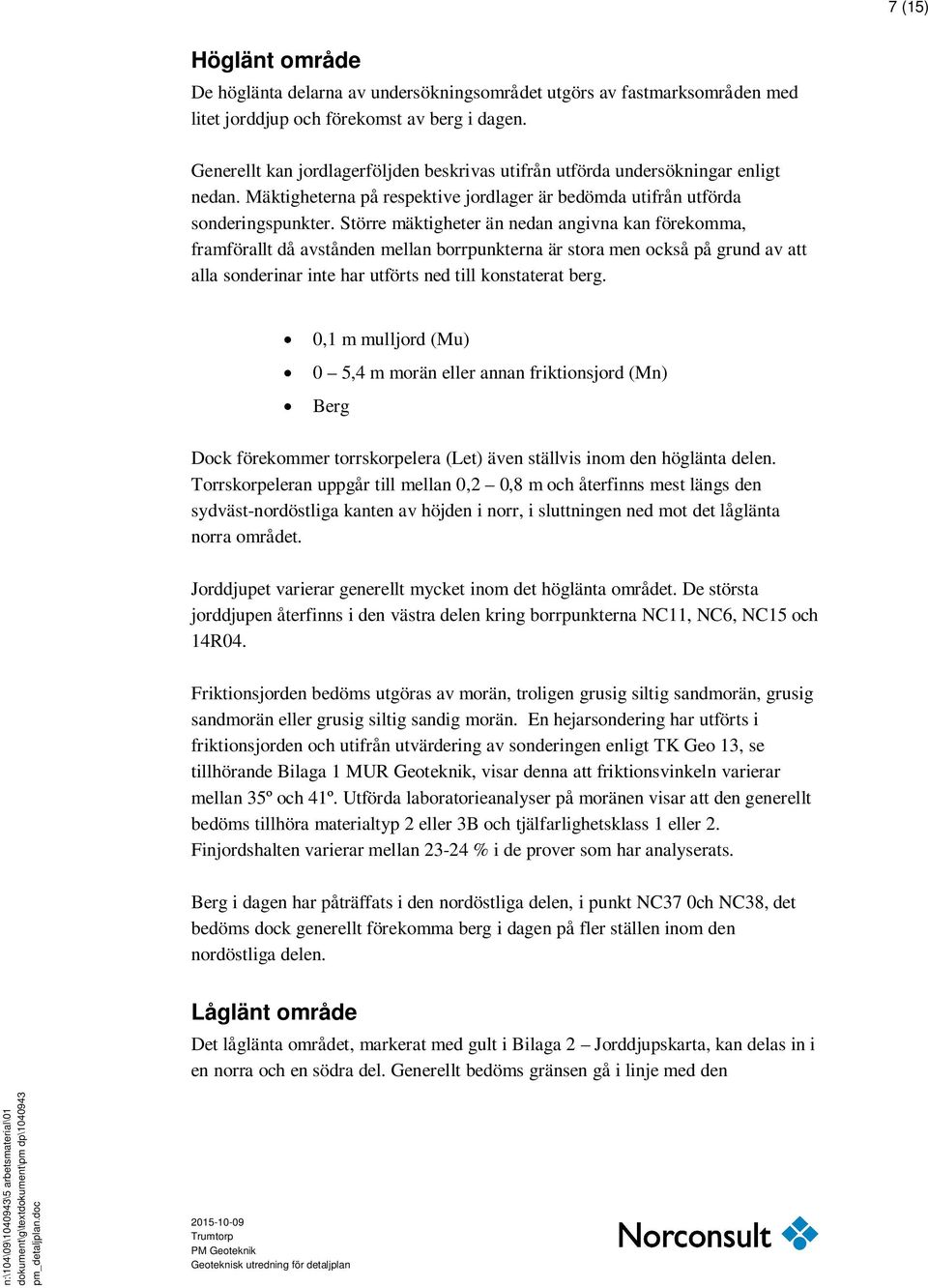

7 7 (15) Höglänt område De höglänta delarna av undersökningsområdet utgörs av fastmarksområden med litet jorddjup och förekomst av berg i dagen. Generellt kan jordlagerföljden beskrivas utifrån utförda undersökningar enligt nedan. Mäktigheterna på respektive jordlager är bedömda utifrån utförda sonderingspunkter. Större mäktigheter än nedan angivna kan förekomma, framförallt då avstånden mellan borrpunkterna är stora men också på grund av att alla sonderinar inte har utförts ned till konstaterat berg. 0,1 m mulljord (Mu) 0 5,4 m morän eller annan friktionsjord (Mn) Berg Dock förekommer torrskorpelera (Let) även ställvis inom den höglänta delen. Torrskorpeleran uppgår till mellan 0,2 0,8 m och återfinns mest längs den sydväst-nordöstliga kanten av höjden i norr, i sluttningen ned mot det låglänta norra området. Jorddjupet varierar generellt mycket inom det höglänta området. De största jorddjupen återfinns i den västra delen kring borrpunkterna NC11, NC6, NC15 och 14R04. Friktionsjorden bedöms utgöras av morän, troligen grusig siltig sandmorän, grusig sandmorän eller grusig siltig sandig morän. En hejarsondering har utförts i friktionsjorden och utifrån utvärdering av sonderingen enligt TK Geo 13, se tillhörande Bilaga 1 MUR Geoteknik, visar denna att friktionsvinkeln varierar mellan 35º och 41º. Utförda laboratorieanalyser på moränen visar att den generellt bedöms tillhöra materialtyp 2 eller 3B och tjälfarlighetsklass 1 eller 2. Finjordshalten varierar mellan % i de prover som har analyserats. Berg i dagen har påträffats i den nordöstliga delen, i punkt NC37 0ch NC38, det bedöms dock generellt förekomma berg i dagen på fler ställen inom den nordöstliga delen. Låglänt område Det låglänta området, markerat med gult i Bilaga 2 Jorddjupskarta, kan delas in i en norra och en södra del. Generellt bedöms gränsen gå i linje med den n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan

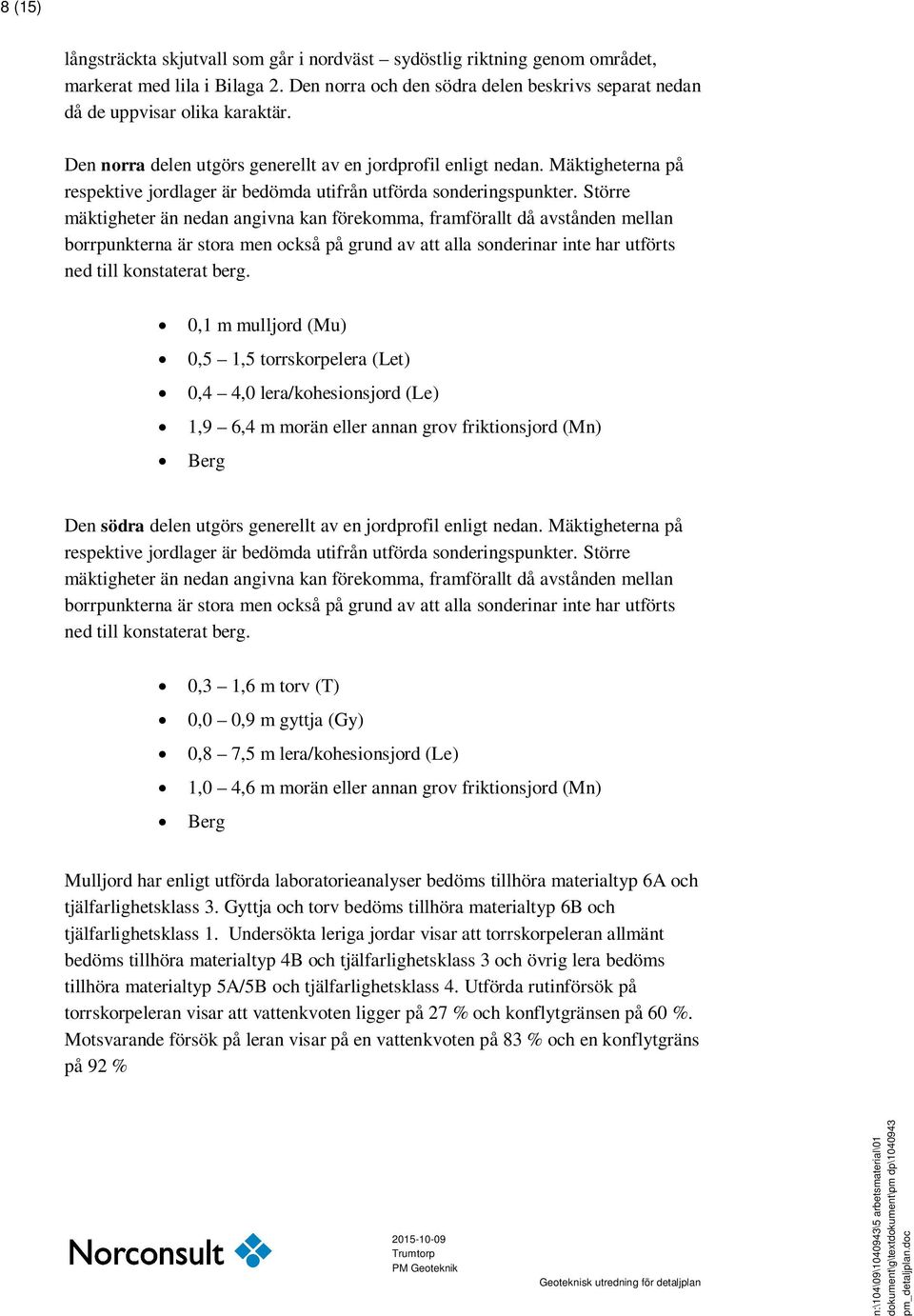

8 8 (15) långsträckta skjutvall som går i nordväst sydöstlig riktning genom området, markerat med lila i Bilaga 2. Den norra och den södra delen beskrivs separat nedan då de uppvisar olika karaktär. Den norra delen utgörs generellt av en jordprofil enligt nedan. Mäktigheterna på respektive jordlager är bedömda utifrån utförda sonderingspunkter. Större mäktigheter än nedan angivna kan förekomma, framförallt då avstånden mellan borrpunkterna är stora men också på grund av att alla sonderinar inte har utförts ned till konstaterat berg. 0,1 m mulljord (Mu) 0,5 1,5 torrskorpelera (Let) 0,4 4,0 lera/kohesionsjord (Le) 1,9 6,4 m morän eller annan grov friktionsjord (Mn) Berg Den södra delen utgörs generellt av en jordprofil enligt nedan. Mäktigheterna på respektive jordlager är bedömda utifrån utförda sonderingspunkter. Större mäktigheter än nedan angivna kan förekomma, framförallt då avstånden mellan borrpunkterna är stora men också på grund av att alla sonderinar inte har utförts ned till konstaterat berg. 0,3 1,6 m torv (T) 0,0 0,9 m gyttja (Gy) 0,8 7,5 m lera/kohesionsjord (Le) 1,0 4,6 m morän eller annan grov friktionsjord (Mn) Berg Mulljord har enligt utförda laboratorieanalyser bedöms tillhöra materialtyp 6A och tjälfarlighetsklass 3. Gyttja och torv bedöms tillhöra materialtyp 6B och tjälfarlighetsklass 1. Undersökta leriga jordar visar att torrskorpeleran allmänt bedöms tillhöra materialtyp 4B och tjälfarlighetsklass 3 och övrig lera bedöms tillhöra materialtyp 5A/5B och tjälfarlighetsklass 4. Utförda rutinförsök på torrskorpeleran visar att vattenkvoten ligger på 27 % och konflytgränsen på 60 %. Motsvarande försök på leran visar på en vattenkvoten på 83 % och en konflytgräns på 92 % Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc

9 9 (15) Geohydrologi De geohydrologiska förhållandena har undersökts genom installation av två öppna grundvattenrör med filerspets samt mätning av fri vattenyta i skruvborrhål. Vid kontrollen som utfördes den 26 september 2015 påträffades inget vatten i NC17, röret var torrt, vilket innebär att grundvattenytan där ligger på större djup än vad röret är installerat till. Grundvattennivån ligger således djupare än ca 2 m under befintlig markyta. Röret i punkten NC56 kunde inte påträffas i fält och därav finns ingen grundvattenobservation i det röret. Observationer i skruvborrhål har gjorts i punkt nummer NC6,8,52 och 56. I punkt 6 och 8 har ingen fri vattenyta observerats utan där har jorden varit blöt på 1,5 respektive 0,6 m djup under markytan. I punkt 52 och 56 däremot har fria vattenytor observerats på 2,5 m respektive 1,0 m djup under markytan. I övriga skruvborrhål har inget vatten observerats. Enligt Rambölls utredning från 2014 sker avvattning av området via ett system av diken mot öst. Grundvattenytan fluktuerar under året beroende på nederbördsmängd och påverkas lokalt av topografiska-, vegetations- och jordlagerförhållanden. Eftersom området är kuperat bedöms grundvattenytan i de låglänta delarna av området ligga nära befintlig markyta, uppskattningsvis på ca 0-1 m djup. I de högre belägna områdena, där det förekommer genomsläppliga friktionsjordar till stor del, bedöms grundvattenytan finnas på större djup. Stabilitet Inom detaljplaneområdet har en sektion översiktligt kontrollerats genom stabilitetsberäkning. Stabilitetsberäkning har utförts för sektion benämnd 5-5, ursprungligen sektion I enligt tillhörande MUR, då denna sektion bedöms vara den med minst gynnsamma förhållanden av flertalet kontrollerade sektioner ur geometrisk synvinel. Sektion I har förlängts ut mot det låglänta området, där de geotekniska förhållandena är som sämst, och då ingen detaljerad terrängmodell funnits att tillgå har markytans nivåer baserats på markytor vid utförda sonderingspunkter och baserats på höjdkurvor i grundkartan. n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan

10 10 (15) Beräkningarna har utförts med odränerad och kombinerad analys i GeoSuite Stabilitet version Beräkningarna har utförts enligt metoden Beast Både cirkulärcylindriska och plana glidytor har kontrollerats. Beräkningarna har utförts baserat på totalsäkerhetsmetoden enligt IEGs tillämpningsdokument Rapport 4:2010, med karakteristiska värden på materialegenskaperna. I tillämpningsdokument finns riktvärden för erforderliga säkerhetsfaktorer, vilka har använts i denna utredning. Aktuell utredning betraktas som en översiktlig utredning. Då det i dagsläget förekommer befintliga anläggningar (skyddsvallar från det fd skjutfältet) bedöms kravet på beräknad säkerhetsfaktor vid beräkning i dränerad analys till Fcφ >1,5 och odränerad analys till Fc >2. Valda karakteristiska materialparametrar redovisas i Tabell 1. Materialegenskaperna har baserats på dels nu utförda undersökningar, tidigare utförda undersökningar samt på empiriska erfarenhetsmässiga värden enligt TK Geo 13. Tabell 1. Valda materialparametrar för översiktlig stabilitetsberäkning. Material g [kn/m 3 ] g [kn/m 3 ] c u [kpa] f [ ] Fyllning (le, let, tegel, sa) Torv Lera 16, Morän Resultaten visar att befintliga förhållanden i aktuell beräkningssektion inte har kunnat räknas hem som stabilt i denna översiktliga undersökning. Säkerhetsfaktorn för den dränerade analysen uppgår till ca F cφ =2,06/2,65 och den odränerade analysen ger vid cirkulära glidytor F c =1,03, se bilaga 3. Vid simulering av ett framtida scenario där den befintliga vallen i den södra delen schaktas ned visar resultaten att säkerheten mot stabilitetsbrott ökar, dock inte tillräckligt för att i detta skede kunna avfärda risken. Säkerhetsfaktorn för den kombinerade analysen uppgår till F cφ =3,69 och den odränerade analysen ger F c =1,60, se bilaga 3. Då utrednigen är av mycket översiktlig karaktär och resultaten inte visar på tillfredställande säkerhetsfaktorer mot stabilitetsbrott rekommenderas att en detaljerad stabilitetsutredning utförs när planerade kommande marknivåer och belastningar är fastställda Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc

11 11 (15) Med ledning av ovanstående kan risken för stabilitetsproblem i dagsläget inte uteslutas inom det låglänta området. Sättningar I den låglänta delen av området, gulmarkerar område i bilaga 2, förkommer sättningsbenägna jordar. Dessa är torv och kohesionsjord (lera). Sättningar i torv uppstår relativt snabbt efter belastning, och uppskattning av storleken på sättningarna kan bestämmas efter att kompletterande provtagning och laboratorieanalyser utförts. Sättningar i kohesionsjord ske betydligt långsammare och beroende på lastfall kan sättningarna pågå i flera år. Jordarna i den höglänta delen av området är generellt inte sättningsbenägna. Där det förekommer torrskorpelera ytligt kan mindre sättningar uppstå, det beror dock på aktuellt belastningsfall. Ingen beräkning av sättningar har utförts inom de låglänta delarna, där den sättningskänsliga jorden förekommer, i denna utredning. I tidigare utredning utförd av Ramböll 2014 har översiktliga sättningsberäkningar utförts. Resultaten från den utredningen visar att det i dagsläget pågår sättningar i den låglänta delen och att området är mycket känsligt för belastning och grundvattensänkningar. Denna teori förstärks vid de nu utförda undersökningarna och mer detaljerade sättningsberäkningar kommer att krävas när planerade kommande marknivåer är fastställda. Radon Ingen mätning av halten radon i marken har utförts. I de områden som utgörs av täta lösa jordar är markradon normalt inget problem. Dessa områden kommer troligen även att behöva fyllas upp för att skapa bättre marknivåer än nu förekommande. De områden som utgörs av mer genomsläppliga jordar innehåller normalt högre radonhalter, inom aktuellt område är det aktuellt i de höglänta delarna. n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan

12 12 (15) Rekommendationer Markdisposition Detaljplanens förslag är ur geoteknisk synpunkt delvis genomförbar i dess nuvarande form. De stora variationerna inom planerat område för exploatering gör att planens genomförande innebär byggnadstekniska utmaningar i den låglänta delen och i anslutning till denna. Kompletterande geotekniska undersökningar bör utföras när marknivåer får planen är fastställda och därefter bör en detaljerad stabilitetsutredning utföras. I den höglänta delen är föreslagen detaljplan ur geoteknisk synpunkt genomförbar i dess nuvarande form. Dock kan denna lösning innebära utmaningar vad gäller schaktningsarbeten i morän och berg. Med tanke på fastmarksområdet i den norra höglänta delen kan större och tyngre byggnader med fördel placeras här då grundläggningskostnaderna kan hållas nere p g a troligen enklare grundläggning. Utfyllningar i den södra delen, där risk för stabilitetsbrott förekommer, bör undvikas om möjligt. Om detta dock planeras bör risken för stabilitetsbrott kontrolleras. Utfyllningar i den låglänta delen medför även att sättningar kommer att uppstå i leran, vilket måste beaktas vid detaljprojekteringen. Grundläggning Generellt bedöms grundläggning kunna utföras med platta på mark i den höglänta delen av området där marken är fast och utgörs av friktionsjord, morän eller berg. För tunga byggnader bör grundläggningsförhållandena utrerads närmare när exakt läge har bestämts. Grundläggning av lättare och sättningståliga byggnader i den låglänta delen kan preliminärt utföras med platta på mark. Dock bör sättningar i underliggande lösa leror beaktas. Stora och tunga byggnader rekommenderas att pålgrundläggas. Inför detaljprojektering rekommenderas kompletterande geotekniska undersökningar i planerade byggnads- och anläggningslägen för bedömning av hållfasthets- och deformationsegenskaper samt att slutlig dimensionering av grundläggning och eventuell schakt utförs Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc

13 13 (15) Schakt Schakter inom den höglänta delen av området innebär schakt i morän eller annan friktionsjord. Denna jord kan vara svårschaktad och vid schakt i morän skall block alltid förutsättas påträffas. Risk för bergschakt bedöms generellt förekomma i den nordöstra delen där berg i dagen påträffats i punkt NC37 och NC38, detta gäller även speciellt för VA-schakter i hela norra delen. Risk för bergschakt skall beaktas i detaljprojekteringen och kompletterande undersökningar i exakta lägen för ledingar bör utföras för att bättre kunna bedöma mängden bergschakt. Schakt kommer att ske i delvis silthaltig jord vilket innebär att risken för flytbenägna jordar skall tas i beaktning. Jorden i den låglänta delen är relativt lätt att schakta, men schakter i denna jord medför risk för stabilitetsproblem och innan schakter planeras måste säkerheten mot stabilitetsproblem kontrolleras. Radon Mätning av radon i mark bör utföras inom hela det planerade området. Mätning utförs enklast med utrustningen Markus 10, vilket fungerar i genomsläppliga jordar. I täta jordar kan mätning utföras med genom scintillometermätning alternativt spectrometermätning, som är den allra noggrannaste mätmetoden. Norconsult AB Väg och Bana Geoteknik Lenita Tornéus lenita.torneus@norconsult.com Birgitta Nyström birgitta.nystrom@norconsult.com n:\104\09\ \5 arbetsmaterial\01 dokument\g\textdokument\pm dp\ pm_detaljplan.doc Trumtorp PM Geoteknik Geoteknisk utredning för detaljplan
