1 O C ft re POSTADRESS: Kämbränstesåkerhet, Fack Stockholm. Telefon

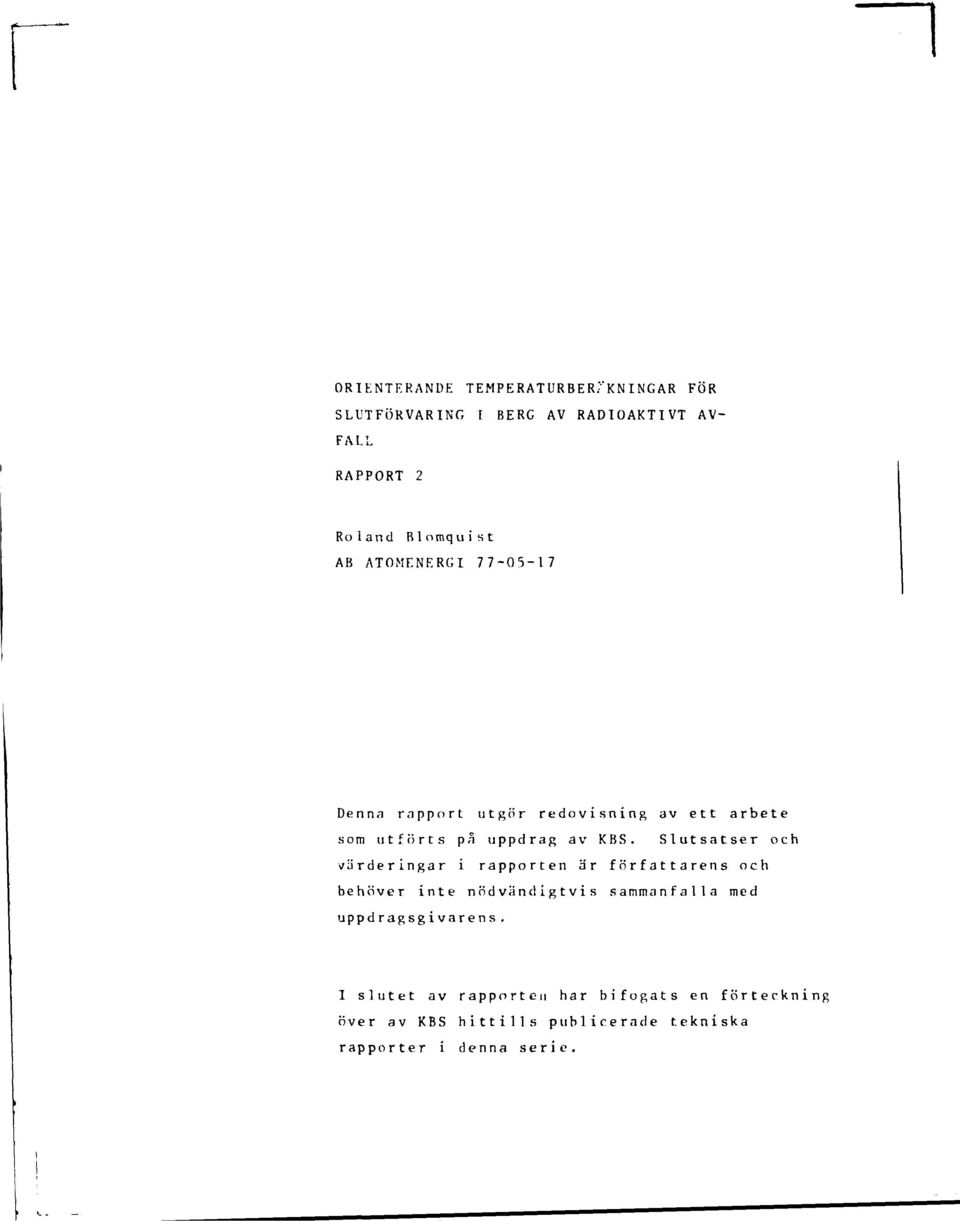

2 ORIENTERANDE TEMPERATURBER/'KNINGÅR FÖR SLUTFÖRVARING I BERG AV RADIOAKTIVT AV- FALL RAPPORT 2 Roland Blomquist AB ATOMENERGI Denna rapport utgör redovisning av ett arbete som utförts på uppdrag av KBS. Slutsatser och värderingar i rapporten är författarens och behöver inte nödvändigtvis sammanfalla med uppdragsgivarens. I slutet av rapporten har bifogats en förteckning över av KBS hittills publicerade tekniska rapporter i denna serie.

3 AKTIEBOLAGET ATOMENERGI Roland Blomquist TITLE KBS OBJECT 9.02 INTRODUCTORY CALCULATIONS OF TEMPERATURES IN A ROCK STORAGE FOR FINAL DISPOSAL OF RADIOACTIVE WASTE. REPORT NO. 2. SUMMARY Introductory calculations of temperatures in a rock storage for final disposal of radioactive waste have been carried out since February 977. Calculations performed until about the th of March have earlier been presented in KBS Technical Report 0. The now compiled report give details about further calculations up to about the th of May. The first part of this report deals with an extension of earlier parametric studies regarding disposal of highly radioactive glass in vertical holes deeply in hard rock. The ex- - tension mainly deals with how the temperature of the waste is influenced by the active length of the holes, the diameter of the waste containers and the concentration of fission products in the glass. Besides is also shown some results of calculations regarding an actual storage geometry in 4 levels. The report also presents a paräiretric study of a final storage containing non-reprocessed spent fuel. In this case the waste containers are assumed to be placed horizontally along the center lines of horizontal tunnels filled with a mixture of clay and sand. The storage is alternatively assumed to have one or five levels. By assuming several different values for time of disposal, size of waste containers, distance between tunnels, distance between containers and thermal conductivity of clay-sand mixture the influence of those parameters on the container temperature is shown.

4 KBS. Objekt 9:02 Orienterande temperaturberäkningar för slutförvaring i berg av radioaktivt avfall. Rapport nr 2 Roland Blomquist TPM-RV-46 0/ SAMMANFATTNING På uppdrag av KBS har sedan februari 977 orienterande temperaturberäkningar för slutförvaring i berg av radioaktivt avfall utförts. Beräkningar utförda fram till mitten av mars 977 har tidigare redovisats i en sammanfattande rapport. Föreliggande rapport redovisar de beräkningar som utförts under tiden mitten av mars till mitten av maj 977. Rapporten redovisar i sin första del en utökning av tidigare utförda parameterstudier gällande deponering av förglasat avfall i vertikala hål djupt nere i berget. Det är främst avfallstemperaturens beroende av parametrarna hålens aktiva längd, avfallsbehållarnas diameter samt halten klyvningsprodukter i glaset som behandlas. Dessutom redovisas vissa beräkningsresultat för ett aktuellt depåalternativ i 4 våningar. Rapporten redovisar vidare en parameterstudie av depå för direktdeponerat avfall. Avfallsbehåliarna tankes här placerade längs centrumlinjerna av horisontella tunnlar fyllda med lersandblandning. Depån antas alternativt bestå av en eller fem våningar. Genom att anta olika värden för deponeringstidpunkt, behållarnas storlek, avstånd mellan tunnlar, avstånd mellan behållare samt värmeledningsförmågan för lersandblandningen visas inverkan av dessa parametrar på behållaretemperaturen.

5 AKTIEBOLAGET ATOMENERGI TPM-RV INNEHALL INLEDNING Sid 3 AVFALL FRÅN UPPARBETNINGSANLÄGGNINC 3 Utökad parameterstudie 3 Allmänt 3 Fysikaliska data för berg, lersandblandning och glas 3 Dimensioner 4 Värmeutveckling 4 Beräknade temperaturer 4 Avfalisbehållarnas maxtemperatur vid en aktuell depågeornetri Allmänt Fysikaliska data för berg och lersandblandning Avfallsbehållarnas dimension och vänneutveckling Geometri, dimensioner m m Beräknade temperaturer 6 7 DJREKTDEPONERAT AVFALL Allmänt Fysikaliska data för berg och lersandblandning 8 8 Dimensioner Värmeutveckling Beräknade temperaturer 9 0 REFERENSER

6 AKTIEBOLAGET ATOMENERGI TPM-RV INLEDNING På uppdrag av KBS har orienterande beräkningar utförts för att belysa temperaturfrågorna i samband med slutförvaring av radioaktivt avfall i berg. Beräkningarna har omfattat såväl avfallsbehållare från upparbetningsanläggningar som inkapslade bränslestavar avsedda för direktdeponering. Resultat av beräkningar fram till mitten av mars 977 har tidigare redovisats, se Ref (). Ref () innehåller också en redogörelse för använd beräkningsmetodik. Här redovisade beräkningar omfattar dels en utökning av de i Ref () redovisade parameterstudierna för högaktivt avfall från upparbetningsanläggning, dels beräkningar av behållnreteniperaturer for sådant avfall för en aktuell depågeometri, samt dels en parameterstudie för direktdeponerat avfall där avfallsbehållarna placeras horisontellt i en rad längs centrum!injerna av lerfyllda tunnlar. AVFALL FRÅN UPPARBKTNINGSANLÄGGNING Utökad parameterstudie Här redovisade beräkningar omfattar en utökning av de i Ref () redovisade parameterstudierna och avser att belysa inverkan av kort aktiv längd, giascylindrarnas diameter samt halten fissionsprodukter i glaset. Det som i Ref () under motsvarande rubrik anges beträffande depåns utformning m m gäller även här. För berg och lersandblandning har används samma värdon som i Ref (), dvs

7 AKTIEBOLAGET ATOMENERGI TPN-RV Granit, värmeledningsförmåga densitet värnekapaci tet Betonitlera blandad sed kvartssand, värmeledningsförmåga Glasets värmeledningsförmåga har antagits till 3.3 W/m C kg/m J/kg C 3.3 H/m C.2 H/m C Dimensioner Deponeringen antas ske i en våning. Deponeringsområdets horisontella utsträckning har antagits vara 400 x 400 m. Antagna värden beträffande övriga dimensioner är: Behnilarediaroeter/haldianeter 40/600 och 300/40 Avstånd mellan vertikala deponeringshål (kvadratiskt gitter) Hålens aktiva längd och m, 3 och 4 m Värmeutyeck^Mjg Deponeringen har antagits ske 30 år efter uttag ur reaktorn. Värmeutvecklingen i glaset beror av halten fissionsprodukter. Följande antaganden har gjorts beträffande vänneutveckling och fissionsproduktinnehåll: Värmeutveckling vid deponering, dvs 30 år efter uttag ur reaktorn D:o 0 år efter uttag D:o 00 år efter uttag Motsvarande halt fissionsprodukter V/l W/S V/t ^20 Temperaturförloppet i och kring den varmaste avfallsbehållaren i depån har beräknats för ett antal kombinationer av ovan angivna parametrar. Fig -4 visar beräknade maxtetnperaturer för hålvägg, behållareyta och behållarecentrum, samt

8 AKTIEBOLAGET ATOMENERGI TPM-RV den ungefärliga tidpunkten för temperaturmaximum. Förutsatt initial värmeutveckling för de 4 figurerna är respektive 2.2, 4.0, 6.7 och 9.00 W/ ". Övriga parametervärden anges i figurerna. Avfallsbehållarnas maxtemperatur vid en aktuell depågeometri Allmänt Temperaturförloppet för varmaste behållaren i en aktuell depåutformning har bermknats. Depåutformningen beskrivs närmare under rubriken "Geometri, dimensioner m m". Enligt önskemål i Ref (2) har två deponeringsalternativ studerats: ) Enbart deponering av 78 avfallsbehållare från Barsebäck 2 och Ringhals 3. 2) Deponering av 300 avfallsbehållare årligen i 30 år. Vid deponeringen antas avfallets ålder vara 40 år, räknat efter uttag ur reaktorn. Följande data har antagits: Granit, värmeledningsförmåga 3.0 W/m C densitet kg/m vännekapacitet 80 J/kg C Lera (0 bentonit + 90 % kvartssand), värmeledningsförmåga vattenmättad 3.0 W/m C D:o lufttorr 0.3 W/m C Avfall sbehållarnas_dimensioner_och_värmeutyeckhng För avfallsbehållarna har antagits:

9 AKTIEBOLAGET ATOMENERGI TPM-RV Avfallsinnehåll motsvarande Glasets halt av fissionsprodukter Diameter Längd Värmeavgivning efter 40 år "- 0 år 70 år 00 år 0.67 ton uran ^ 9 % 0.4 m m 26 W/beh 20 W/beh 3 W/beh 69 W/beh Vid deponeringen förutsattes avfallets ålder vara 40 år, räknat från uttag ur reaktorn. Geometri^ dimensioner^ mrn Horisontell utsträckning Antal våningar Avstånd mellan våningar Antal parallella tunnlar per våning Avstånd mellan tunnlar Tunnel längd Antal rader av vertikala deponeringshål per tunnel Avstånd mellan hål Antal hål per tunnel Håldiameter Hål djup Antal behållare per hål Axiellt avstånd mellan behållare 400 x 400 m 4 st 00 m st 40 m 400 m st 0 m 40 st 0.9 m 0 m 6 st 0. m Den 2 cm breda koncentriska spalten mellan behållarna och bergväggen förutsattes fylld med en blandning av 0 % bentonit och 90 % kvartssand. Lersandblandningen antas alternativt vara vattenmättad eller lufttorr. De 0. m långa, distanselementen axiellt mellan behållarna antas ha en värmeledningsförmåga ungefär motsvarande granit.

10 AKTIEBOLAGET ATOMENERGI TPM-RY Beräknade_temperaturer För deponerir.gsalternativ I, dvs 78 behållare från Barsebäck 2 och Ringhals 3, har deponeringen antagits ske enbart i en av de ovan definierade tunnlarna. Med 6 behållare i varje h.? il, avstånd 0 m mellan hålen, åtgår 30 m tunnel. Deponeringen förutsattes ske 40 år efter uttag ur reaktorn. Det beräknade tidsförloppet för yttemperaturen för den varmaste behållaren framgår av Fig. För deponeringsalternativ 2, dvs deponering av 300 avfallsbehållare per år i 30 år antages deponeringen ske så att man först fyller tunnel efter tunnel i en våning, därefter fortsätter med nästa våning osv. Detta medför att avfallet i intill varandra liggande tunnlar kominer att vara ungefär lika gammalt. Detta medför i sin tur att en viss behållares maxtemperatur endast kommer att vara beroende av ungefär lika gammalt avfall. Enligt de beräkningar som gjorts kommer nämligen temperaturinverkan från långt bort belägna tunnlar och andra våningar ej att till någon betydande del nå fram förrän temperaturmaximum passerats. Temperaturmaximum för den varmaste behållaren kan därför beräknas för den förenklade förutsättningen att hela deponeringen sker vid samma tidpunkt. Fig 6 visar det beräknade tidsförloppet för yttemperaturen för den varmaste behållaren i den helt fyllda depån för den ovannämnda förenklade förutsättningen att hela depån fylles samtidigt. Vid deponeringen förutsattes avfallets ålder vara 40 år, räknat från uttag ur reaktorn. Som synes blir maxtemperaturerna här samma som för deponeringsalternativ, detta beroende på att temperaturinverkan från alla de långt bort placerade behållarna ej hinner l tränga fram förrän maximum passerats. Det fortsatta tidsförloppet blir dock för alternativ 2 väsentligt skilt från alternativ.

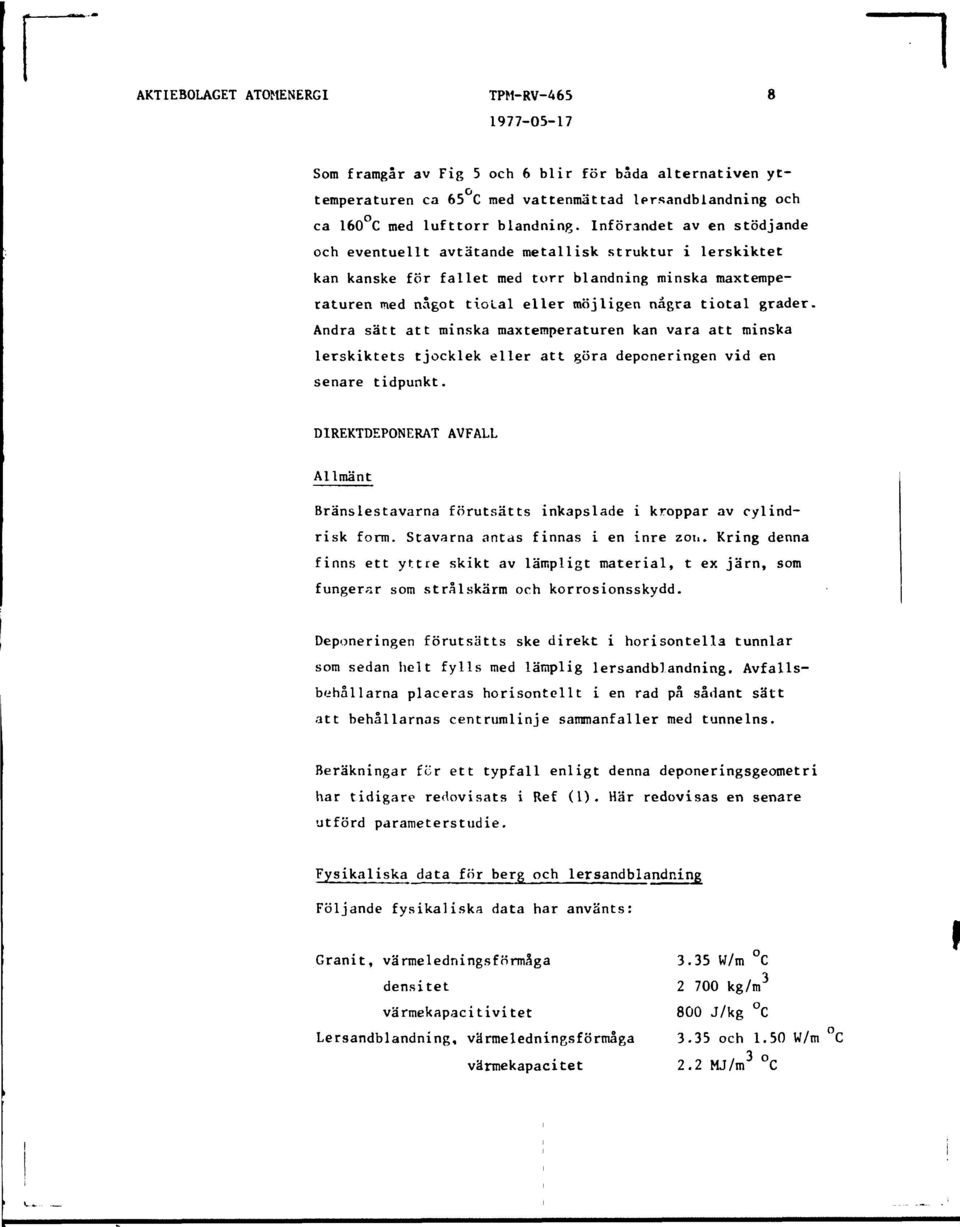

11 AKTIEBOLAGET ATOMENERGI TPM-RV Som framgår av Fig och 6 blir för båda alternativen yttemperaturen ca 6 C med vattenmättad lersandblandning och ca 60 C med lufttorr blandning. Införandet av en stödjande och eventuellt avtätande metallisk struktur i lerskiktet kan kanske för fallet med torr blandning minska maxtemperaturen med något tiotal eller möjligen några tiotal grader. Andra sätt att minska maxtemperaturen kan vara att minska lerskiktets tjocklek eller att göra deponeringen vid en senare tidpunkt. DIREKTDEPONERAT AVFALL Allmänt Bränslestavarna förutsätts inkapslade i kroppar av cylindrisk form. Stavarna antas finnas i en inre zon. Kring denna finns ett yttre skikt av lämpligt material, t ex järn, som fungerar som strålskärm och korrosionsskydd. Deponeringen förutsätts ske direkt i horisontella tunnlar som sedan helt fylls med lämplig lersandblandning. Avfallsbehållarna placeras horisontellt i en rad på sådant sätt att behållarnas centrumlinje sammanfaller med tunnelns. Beräkningar för ett typfall enligt denna deponeringsgeometri har tidigare redovisats i Ref (). Här redovisas en senare utförd parameterstudie. Fysikaliska data för berg och lersandblandning Följande fysikaliska data har använts: Granit, värmeledningsförmåga 3.3 W/m C densitet kg/m värmekapacitivitet 800 J/kg C Lersandblandning, värmeledningsförmåga 3.3 och.0 W/m C f% värmekapacitet 2.2 MJ/m C

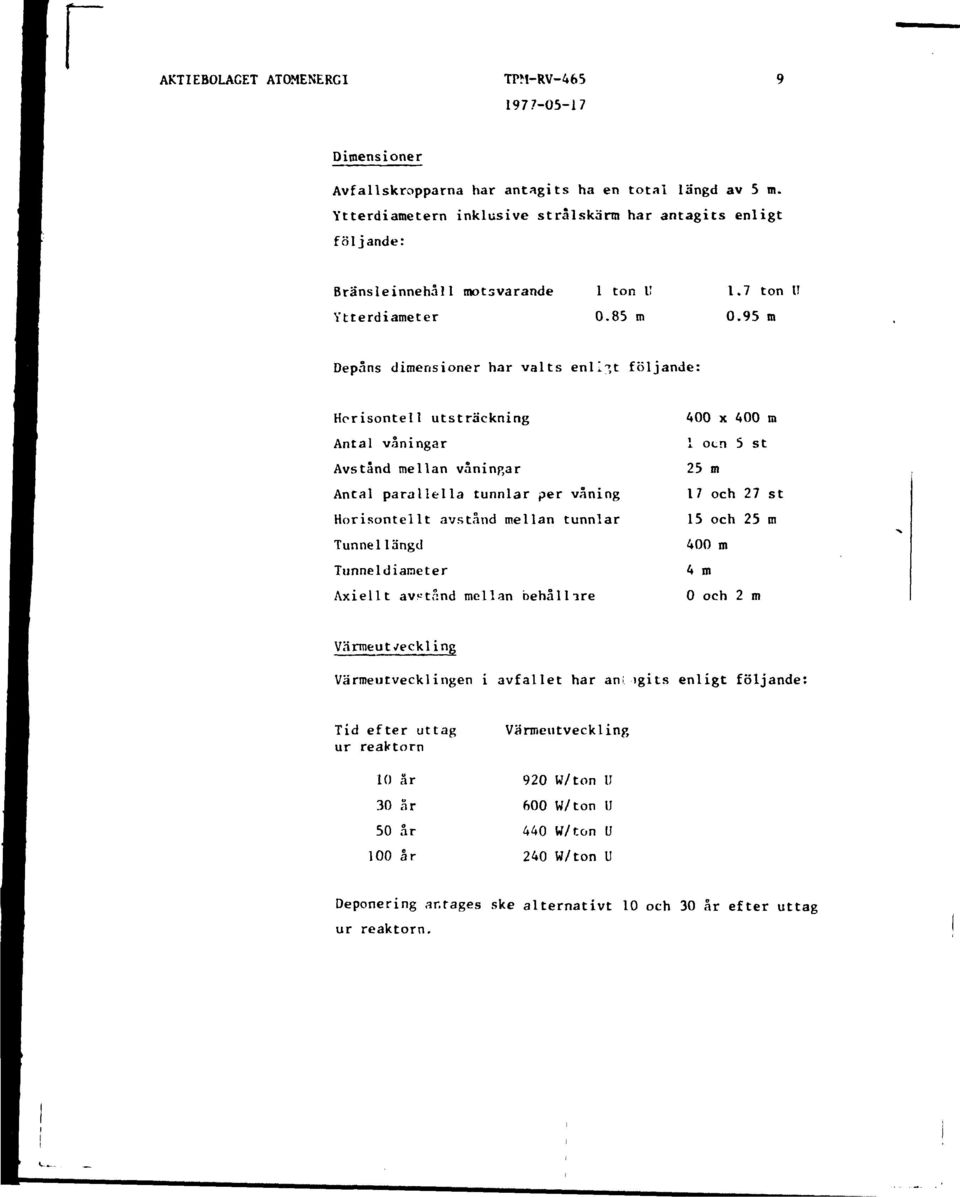

12 AKTIEBOLAGET ATOMENERGI TPM-RV Dimensioner Avfallskropparna har antagits ha en total längd av m. Ytterdiametern inklusive strålskärm har antagits enligt följande: Bränsleinnehåll motsvarande Ytterdiameter ton U 0.8 m.7 ton U 0.9 m Depåns dimensioner har valts enligt följande: Horisontell utsträckning Antal våningar Avstånd mellan våningar Antal parallella tunnlar per våning Horisontellt avstånd mellan tunnlar Tunnel längd Tunneldiameter Axiellt avstånd mellan behållire 400 x 400 m otn st 2 m 7 och 27 st och 2 m 400 m 4 m 0 och 2 m Värrceut/eckling Värmeutvecklingen i avfallet har ani lgits enligt följande: Tid efter uttag ur reaktorn 0 år 30 är 0 år 00 år Vänneutveckling 920 W/ton U 600 W/ton U 440 W/ton U 240 W/ton U Deponering ar.rages ske alternativt 0 och 30 år efter uttag ur reaktorn.

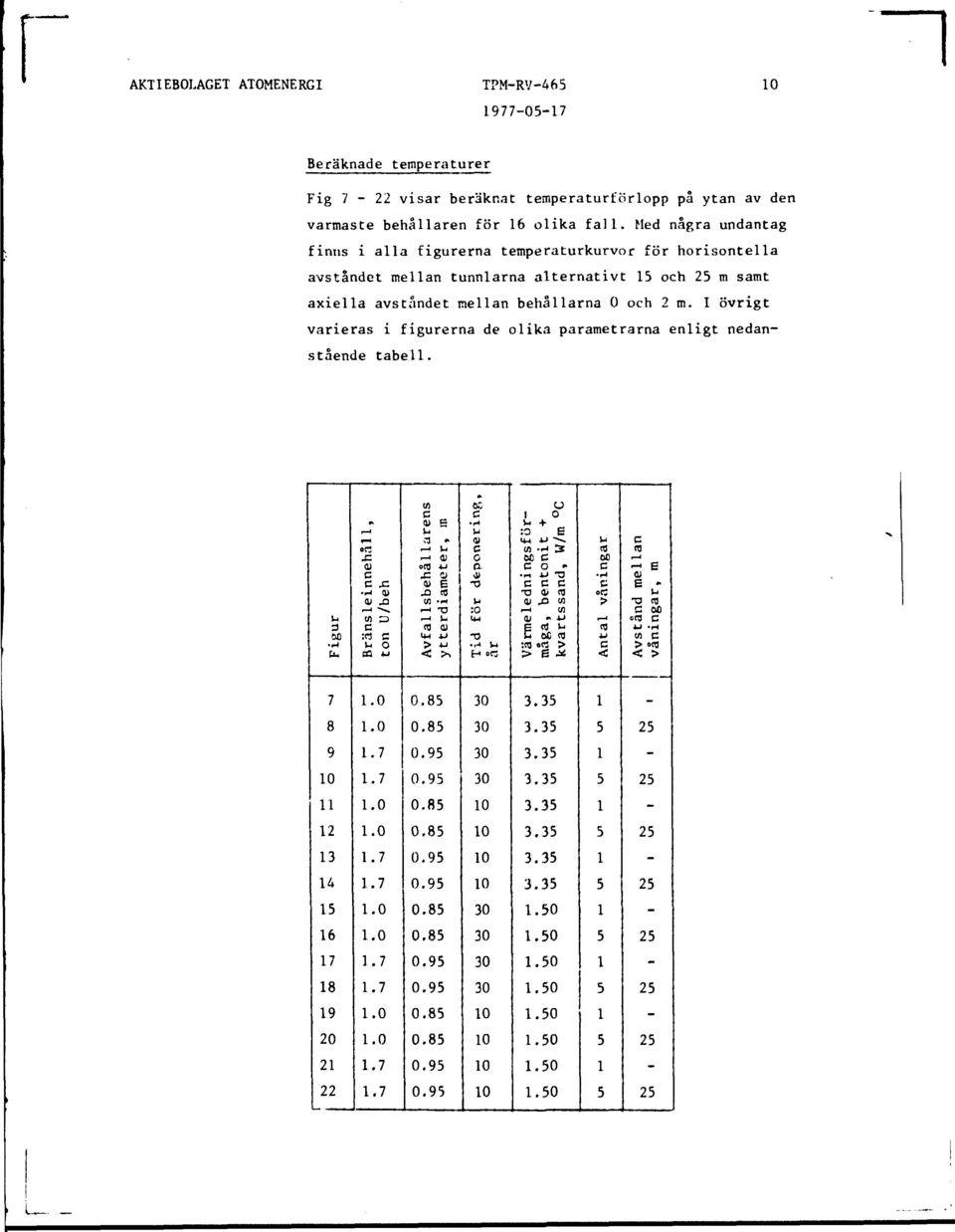

13 AKTIEBOLAGET ATOMENERGI TPM-RV Beräknade temperaturer Fig 7-22 visar beräknat temperaturförlopp på ytan av den varmaste behållaren för 6 olika fall. Med några undantag finns i alla figurerna temperaturkurvor för horisontella avståndet mellan tunnlarna alternativt och 2 m samt axiella avståndet mellan behållarna 0 och 2 m. I övrigt varieras i figurerna de olika parametrarna enligt nedanstående tabell. t-l 3 60 M U.. < C 0) cc A M O> 0 JD r~* **^ OJ 3 m c u o CQ u C/ C o> S u T a «U.-H OJ onj -u -C O o> e ja n m <* i-l T) n) 0) <M 4- > u < >% t 6C C ft u<u 0 0- lll -o u tu :o t), > w I u O u + :o E in -u ~~. ec c CO*.«JJ -O O c» c fl c 0) J3 M r-l!o 0 > -U e c«u C ecu «a «> > B ^ u t8oc C i-) or: > r 4 «0 4MI C < c (8 f i ^ e B - o C «00 o<3 C w c < >

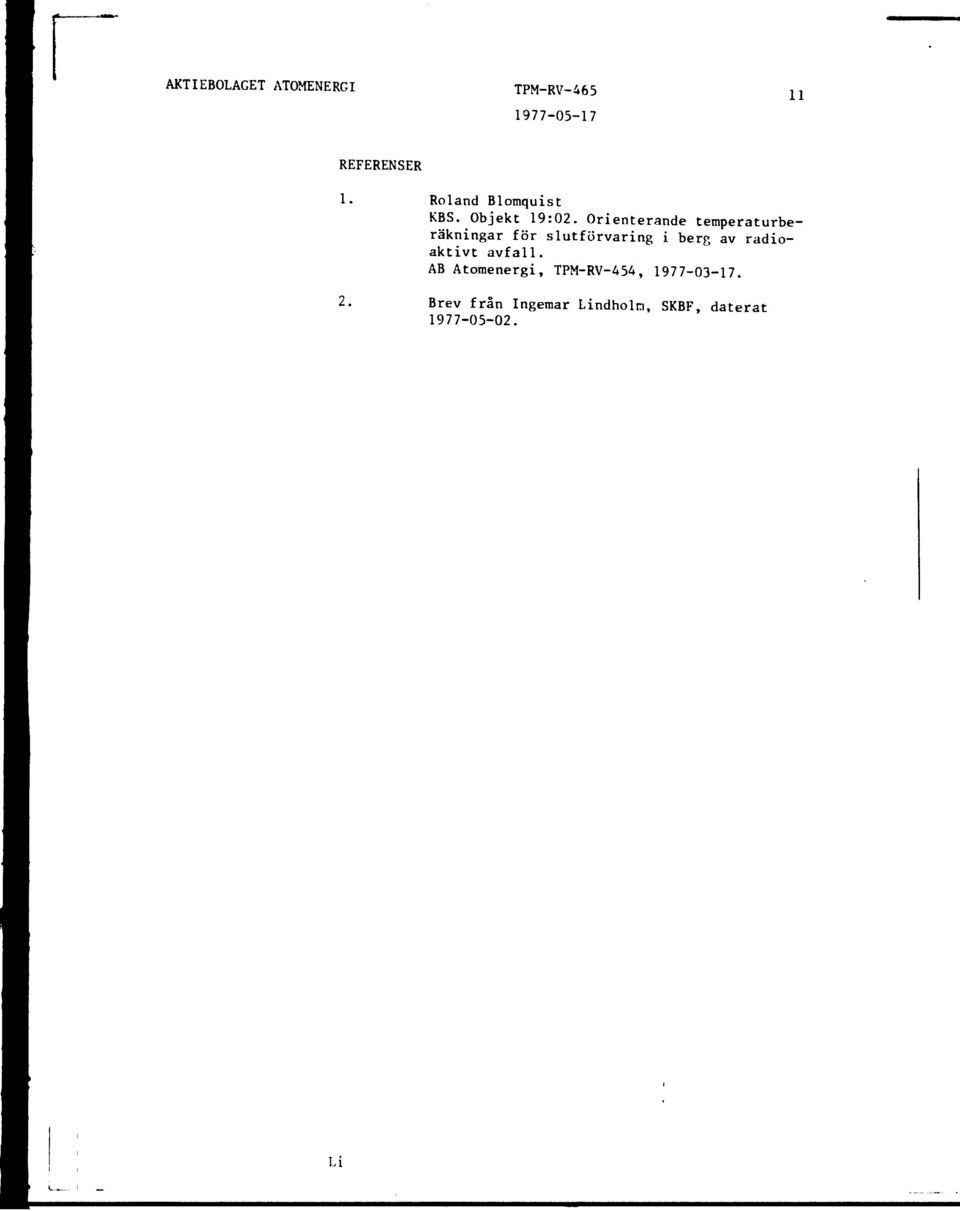

14 AKTIEBOLAGET ATOMENERGI TPM-RV REFERENSER. 2. Roland Blomquist KBS. Objekt 9:02. Orienterande temperaturberäkningar för slutförvaring i berg av radioaktivt avfall. AB Atomenergi, TPM-RV-44, Brev från Ingemar Lindholm, SKBF, daterat Li

15 AKTIEBOLAGET ATOMENERGI TPM-RV-^ Fig Deponering av upparbetat avfall. Paraiueterstudie Förvaringsdepåns dimensioner Ålder vid deponering Halt klyvningsprodukter Värmeutveckling vid deponering Bergtemperatur före deponering 400 x 400 m 30 år ~ % 2.2 W/L 20 C Diameter Aktiv Avstånd Max temp Max temp Max centrum- Tid för be- längd, mellan på hål- på behål- temp i behållare hål, väggen, lareytan, hållare, och hål m tn m C C C år 0.4/0.60 ~ 4 ~ 49 ~ 7 ~ 3 0.4/ ~ 64 ~ 68 ~ 87 ~ 8 0.4/ ~ 7 ~ 7 ~ 92 ~ 2 0.4/0.60 ~ 89 ~ 9 ~ 00 ~ / ~ 20 ~ 22 ~ 220 ~ 3 0.4/ ~ 270 ~ 270 ~ 280 ~ /0.4 ~ 33 ~ 36 ~ 46 ~ / / / ~ 42 ~ 4 ~ 2 ~ 44 ~ 47 ~ 3 ~ 3 ~ ~ 9 ~ 6 ~ 0 ~ /0.4 3 ~ 0 ~ 0 ~ 0 ~ /0.4 4 ~ 30 ~ 3 ~ 3 ~ 3

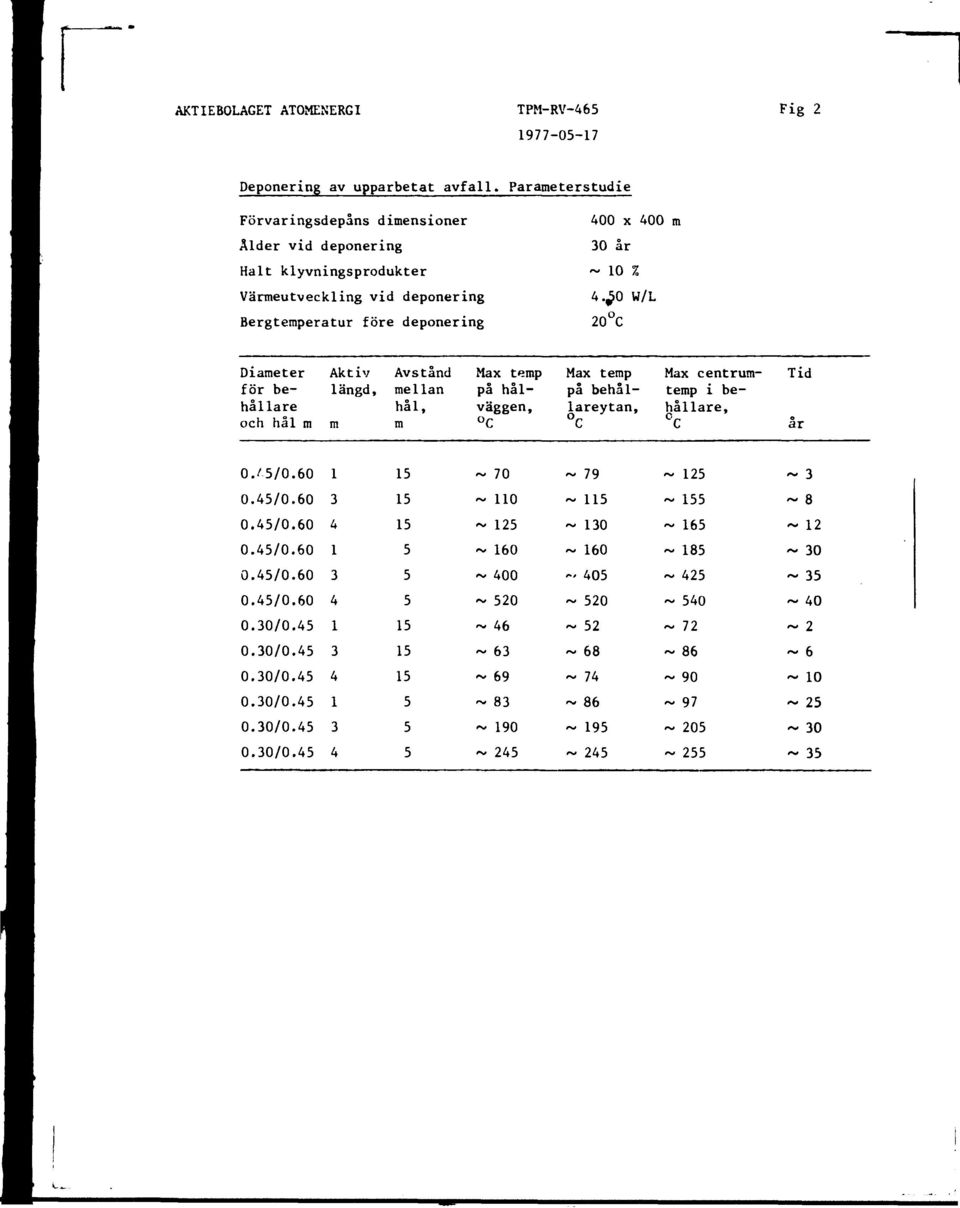

16 ,AGET ATOMENERGI TPM-RV Fig 2 Deponering av upparbetat avfall. Parameterstudie Förvaringsdepåns dimensioner Alder vid deponering Halt klyvningsprodukter Värmeutveckling vid deponering Bergtemperatur före deponering 400 x 400 m 30 år ~ 0 % 4.^0 W/L 20 C Diameter för behållare och hål m Aktiv Avstånd Max temp längd,, mellan hål, på hål- väggen, m m C Max temp på behållareytan, Max centrumtemp i behållare, c c Tid år 0.// / / / / / / / / / / / ~ 70 ~ 0 ~ 2 ~ 60 ~ 400 ~ 20 ~ 46 ~ 63 ~ 69 ~ 83 ~ 90 ~ 24 ~ 79 ~ ~ 30 ~ ~ 20 ~ 2 ~ 68 ~ 74 ~ 86 ~ 9 ~ 24 ~ 2 ~ ~ 6 ~ 8 ~ 42 ~ 40 ~ 72 ~ 86 ~ 90 ~ 97 ~ 20 ~ 2 ~ 3 ~ 8 ~ 2 ~ 30 ~ 3 ~ 40 ~ 2 ~ 6 ~ 0 ~ 2 ~ 30 ~ 3

17 ;ET ATOMENERGI TPM-RV Fig 3 ~ Deponering av upparbetat avfall. Parameterstudie Förvaringsdepåns dimensioner 400 x 400 m Ålder vid deponering 30 ar Halt klyvningsprodukter - % Vänneutveckling i/id deponering 6.7 W/L Bergtemperatur före deponering 20 C Diameter för behållare och häl m Aktiv Avstånd längd,, mellan hål, m m Max temp Max temp på hål- på behålväggen, lareytan, C C Max centrumtemp i behållare, Tid år 0.4/ / / / / / / / / / / / ~630 ~ ~e ~

18 ET ATOMENERGI TPM-RV Fig 4 " Deponering av upparbetat avfall. Parameterstudie Förvaringsdepåns dimensioner 400 x 400 m Ålder vid deponering 30 år Halt klyvningsprodukter - 20 % Värmeutveckling vid deponering 9.0 W/L Bergtemperatur före deponering 20 C Diameter för behållare och hål m Aktiv längd m Avstånd mellan hål, m Max temp på behål- lareytan, Max temp på hålväggen, C C Max centrumterap i behållare, Tid år 0.4/ / / / / / / / / / / / ~20-9 ~22 ~ ~7 ~0 ~20-4 ~360 ~ ~ ~3

19 Varmaste behållarens yttemperatur vid deponering av upporbetot avfall i berg. TPM-RV-A6 Fiq. ~ Deponering ov 78 avfallsbehållare Avfallets ålder vid deponering : AO är Övriga förutsättningar: se texten o S 0) Q. a» A A0 20 O Ostört berg A0 Tid efter deponering, fir 0 Varmaste behållarens yttemp.

20 *_* Varmaste behållarens yttemperotur vid deponering av upparbetat avfall i berg. TPM-RV-46 Fig. 6 Deponering av 300 avfallsbehållare årligen i 30 år Avfallets ålder vid deponering : U0 år Övriga förutsättningar: se texten o o» Q. a> Varmaste behållarens yttemp. Ostört bera Tid efter deponering, år

21 Varmaste behållarens yttemperatur via direktdtponehng i ler fyllda tunntor i berget. TPM-RV-46 Fig. 7 ~ Tunnel fylld med bentonit kvartssand Avfallsbehållare Bränsleinnehåll motsvarande ton U Bena I larediameter 0.8 m Behälla re längd m Avst<3nd mellan behållare = AL m Deponering efter 30 dr Värmeutveckling vid deponering 600w/beh # Värmeledningsförmöga. bentonit kvartssand 3.3w/m C granit 3.3 w/m*c Depone nngsområde 400 x 400 m Tunnel längd 400 m Tunneldiameter valfri Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar a % 00 0 AL=2 A= AL=O Ar Tid efter deponering, år

22 Varmaste bthållorens yttemperatur via dirtktdeponering i lerfvilda tunnlar i berget. TPM-RV-46 Fig. 8 Tunnel fylld med bentonit kvartssand Avfallsbehållare Bränsle innehöll motsvarande ton U Behöl larediometer 0 8 m Bena" I lo re längd m Avstånd mellan behöll o re = AL m Deponering efter 30 dr Vörmeutveckling vid deponering 600w/beh # Värmeledningsförmåga. bentonit -»-kvartssand 3.3 w/m C granit 3.3 w/m # C Deponeri ngsomröde 400 x A00 m Tunnel längd 400 m Tunneldiameter valfri Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar 2 m o Tid efter deponering, år

23 Varmaste behållarens yttemperatur via direktdeponering i lerfylldo tunntor i berget. TPM-RV-46 Fig. 9 " m ALm -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsle inneha" II motsvarande.7 ton U Behöll a red i a meter Q9 m Behällarelängd m Avstånd mellan behällare = AL m Deponering efter 30 Ar Värmeutveckling vid deponering 020 w/beh. Värmeledningsförmåga, bentonit kvartssand 3.3 w/m C granit 3.3 w/m *C Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter valfri Hor avständ mellan tunnlar Am Antal väningar Avständ mellan väningar CL 00 0 AL» O As AU2 A=2 Ostört berg Tid efter deponering, är 200

24 Varmaste behållarens yttemperatur via direktdeponerinq i lerfyllda tunnlar i berget. TPM-RV-46 Fig. 0 m -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsleinnehäll motsvarande 7 ton U Behällarediameter 0.9 m Behållare längd m Avs tänd mellan bena" I lare = AL m Deponering efter 30 är Värmeutveckling vid deponering 020w/beh # Värme lednings förmäga. bentonit kvartssand 3.3 w/m C granit 3.3 w/m *C Deponeri ngsomräde A00 x 400 m Tunnel längd A00 m Tunneldiameter valfri Hor avstfind mellan tunnlar Am Antal vöningar Avs tänd mellan vän ingår 2 m AL=0 A=2 AL=2 A=2 Ostört berg Tid efter deponering, år 200

25 Varmaste behållarens yttemperatur via direktdeponering i lerfylldo tunnlar i berget. TPM-RV-46 Fig. m -Tunnel fylld med ben ton i t kvartssand -Avfallsbehållare Brans le inne häll motsvarande ton U Behällorediameter 0.8 m Bena* I la re längd m Avstånd mellan behållare = AL m Deponering efter 0 år Värmeutveckling vid deponering 920 w/beh m Värme ledningsförmåga, bentonit kvartssand 3.3 w/m C granit 3.3 w/m # C Deponeringsområde 400 x 400 m Tunnel längd 400 m Tunneldiameter valfri Hor avstånd mellan tunnlar Am Antol våningar Avstånd mellan våningar Tid efter deponering, år

26 Varmaste behål lorens yttemperatur via direktdeponerinq i lerfvlldo tunnlar i berget. TPM-RV-46 Fig. 2 m -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsleinnehåll motsvarande ton U Behällarediameter 0.8 m Behållarelängd m Avs tänd mellan behållare = AL m Deponering efter 0 år Värmeutveckling vid deponering 920 w/beh, Värmeledningsförmåga, bentonit kvartssand 3.3 w/m C granit 3.3 w/m # C Deponeringsområde A00 x 400 m Tunnel längd 400 m Tunneldiameter valfri Hor avstånd mellon tunnlar Am Antal våningar Avstånd mellan våningar 2m Tid efter deponering, är

27 Varmaste behållorens yttemperatur via direktdeponering i lerfylldo tunnlar i berget. TPM-RV-46 Fig. 3 m ALm -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsle inneha II motsvarande.7 ton U Behållarediameter 0.9 m Behållare längd m Avstånd mellan behållare = AL m Deponering efter 0 år Värmeutveckling vid deponering 6 w/beh # Värmeledningsförmåga, bentonit kvartssand 3.3w/m C granit 3.3 w/m*c Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter valfri Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar Tid efter deponering, är

28 Varmaste behållarens yttemperatur via direktdeponering i terfylldo tunnlar i berget. ~i TPM-RV-46 Fig. U m -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsleinnehåll motsvarande.7 ton U Behållorediameter 0.9m Behälla re längd m Avs tänd mellan behållare = AL m Deponering efter 0 är Värmeutveckling vid deponering 6 w/beh # Värmeledningsförmåga, bentonit kvartssand 3.3w/m C granit 3.3 w/m*c Deponeringsomröde 400 x 400 m Tunnel längd 400 m Tunneldiameter valfri Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar 2m AL=2 A»2 0 i ioo 0 Ostört berg Tid efter deponering, år 200

29 Varmaste behållarens yttemperatur via direktdeponerinq i lerf vilda tunnlar i berget. TPM-RV-46 Fig. m ALm -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsle inne häl I motsvarande ton U Behål larediameter 0.8 m Behälla re längd m Avstånd mellan behållare = AL m Deponering efter 30 dr Värmeutveckling vid deponering 600 w/beh # Värmeledningsförmåga, bentonit kvartssand.w/m C granit 3.3 w/m*c Deponeringsområde 400 x 400 m Tunnel längd 400 m Tunneldiameter 4 m Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar o 0 a I 00 0 Ostört berg Tid efter deponering, år 200

30 Varmaste behållarens yttemperatur TPM-RV-46 via direktdeponering i lerfylldo Fjg. 6 tunnlar i berget. m -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Bränsleinnehäll motsvarande ton U Behällared»ameter 0.8 m Behällarelängd m Avstånd mellan behållare = AL m Deponering efter 30 år Värmeutveckling vid deponering 600 w/beh, Värmeledningsförmåga, bentonit kvartssand.w/m C granit 3.3 w/m # C Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter 4 m Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar 2m Tid efter deponering, år

31 Varmaste behai lorens yttemperatur via direktdeponering i lerfylldo tunnlar i berget. " TPM-RV-46 Fig. 7 m 6Lm i L Tunnel fylld med bentonit kvartssand Avfallsbehållare Bränsleinnehäll motsvarande.7 ton U Bena I tared iameter 0.9 m Behöl lare längd m Avständ mellan behällare = AL m Deponering efter 30 år Värmeutveckling vid deponering 020 w/beh Värme lednings förmäga, bentonit kvartssand. w/m *C granit 3.3 w/m *C Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter 4 m Hor avständ mellan tunnlar Am Antal väningar Avständ mellan våningar Tid efter deponering, år

32 Varmaste behållarens yttemperatur via direktdeponering i lerfylldo tunnlar i berget. TPM-RV-46 Fig. 8 Tunnel fylld med bentonit kvartssand I -Avfallsbehållare Bränsle innehall motsvarande.7 ton U Behållarediameter 0.9 m Be hö I la re längd m Avs tänd mellan behöll a re = AL m Deponering efter 30 är Värmeutveckling vid deponering 020 w/beh Värmeledningsförmåga, bentonit kvartssand.w/m # C granit 3.3 w/m *C Deponeri ngsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter Am Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar 2m Tid efter deponering, år

33 Varmaste behållarens yttemperatur TPM-RV-46 via direktdeponerinq i lerfylldo Fig. 9 tunnlar i berget. ~] m ALm L Tunnel fylld med bentonit kvartssand Avfallsbehållare Bränstein nehåll motsvarande ton U Bena I tared iameter 0.8 m Behållare längd m Avstånd mellan behållare = AL m Deponering efter 0 år Värmeutveckling vid deponering 920 w/beh # Värmeledningsförmåga, bentonit kvartssand.w/m C granit 3.3 w/m *C Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter Am Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar o Ostört berg Tid efter deponering, år 200

34 Varmaste behållarens yttemperatur via direktdeponering i lerfylldo tunnlar i berget. TPM-RV-46 Fig. 20 m -Tunnel fylld med bentonit kvartssand Avfallsbehållare Bränsleinnehåll motsvarande ton U Behållarediameter 0.8m Behälla re längd m Avstånd mellan behållare = AL m Deponering efter 0 år Värmeutveckling vid deponering 920 w/beh. Värmeledningsförmåga, bentonit kvartssond w/m C granit 3.3 w/m*c Deponeri ngsomräde 400 x A00 m Tunnel längd 400 m Tunneldiameter Am Hor avstånd mellan tunnlar Am Antal våningar Avstånd mellan våningar 2m Tid efter deponering, år

35 Varmaste behållarens yttemperatur via direktdeponering i lerfylldo tunnlar i berget. TPM-RV-46 Fig. 2 " m -Tunnel fylld med bentonit kvartssand -Avfallsbehållare Brånsleinnehäll motsvarande.7 ton U Bena I tared ia meter 0.9m BehÖllorelcngd m Avständ mellan behållare = AL m Deponering efter 0 år Värmeutveckling vid deponering 6 w/beh 9 Värmeledningsförmåga, bentonit kvartssand. w/m C granit 3.3 w/m*c Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter U m Hor avs tänd mellan tunnlar Am Antal vän ingår Avs tänd mellan vä ning ar 20 i Ḋ " i.a» Tid efter deponering, år

36 Varmaste behållarens yttemperatur TPM-RV-46 via direktdeponering i terfvllda Fig. 22 tunnlar i berget. 20 Tunnel fylld med bentonit kvartssand Avfallsbehållare Bränsle inneha motsvarande 7 ton U Behållarediameter 0.9 m Behållarelängd m Avstånd mellan behållare = AL m Deponering efter 0 ör Värmeutveckling vid deponering 6 w/beh # Värmeledningsförmåga, bentonit kvartssand.w/m C granit 3.3 w/m X Deponeringsomräde 400 x 400 m Tunnel längd 400 m Tunneldiameter 4m Hor avstönd mellan tunnlar Am Antal våningar Avstånd mellan våningar 2m a % 00 f 0 Ostört bera Tid efter deponering, år 200

37 ~ Förteckning över tekniska rapporter 0. Källstyrkor i utbränt bränsle och högaktivt avfall från en PWR beräknade med ORIGEN Nils Kjellbert AB Atomenergi PM angående värmelodningstal hos jordmaterial Sven Knutsson och Roland Pusch Högskolan i Luleå Deponering av högaktivt avfall i borrhål med buffertsubstans A Jocobsson och R Pusch Högskolan i Luleå Deponering av högaktivt avfall i tunnlar med buffertsubs tans A Jacobsson, R Pusch Högskolan i Luleå Orienterande temperaturberäkningar för slutförvaring i berg av radioaktivt avfall Roland Blomqvist AB Atomenergi Groundwater movements around a repository, Phase, State of the art and detailed study plan Ulf Lindblom Hagconsult AB Resteffekt för KBS del Litteraturgenomgång Del 2 Beräkningar K Ekberg, N Kjellbert, G Olsson AB Atomenergi

38 ~ 08. Utlakning av franskt, engelskt och kanadensiskt glas med högaktivt avfall Göran Blomqvist AB Atomenergi Diffusion of soluble materials in a fluid filling a porous medium Hans Häggblom AB Atomenergi Translation and development of the BNWL- Geosphere Model Bertil Grundfelt Kemakta Konsult AB Utredning rörande titans lämplighet som korrosionshärdig kapsling för kärnbränsleavfall Sture Henriksson AB Atomenergi Bedömning av egenskaper och funktion hos betong i samband med slutlig förvaring av kärnbränsleavfall i berg Sven G. Bergström Göran Fagerlund Lars Rombén Cement och Betonginstitutet Urlakning av använt kärnbränsle (bestrålad uranoxid) vid direktdeponering Ragnar Gelin AB Atomenergi Influence of cementation on the deformation properties of bentonite/quartz buffer substance R. Pusch Högskolan i Luleå

39 . Orienterande temperaturberäkningar för slutförvaring i berg av radioaktivt avfall Rapport 2 Roland Blomquist AB Atomenergi översikt av utländska riskanalyser samt planer och projekt rörande slutförvaring Åke Hultgren AB Atomenergi Augusti The gravity field in Fennoscandia and postglacial crustal movements Arne Bjerhammar Stockholm Rörelser och instabilitet i den svenska berggrunden Nils-Axel Mörner Stockholms Universitet Studier av neotektonisk aktivitet i mellersta och norra Sverige, flygbildsgenomgång och geofysisk tolkning av recenta förkastningar Robert Lagerbäck Herbert Henkel 20. Tektonisk analys av södra Sverige Vättern - Norra Skåne Kennert Röshoff Erik Lagerlund 2. Earthquakes of Sweden Ota Kulhånek Rutger Wahlström

40 22. The influence of rock movement on the stress/strain situation in tunnels or bore holes with radioactive conislors embedded in a bentonite/^uartz buffer mass. Roland Pusch Högskolan i Luleå i. Water uptake in a bentonite buffer mass. A model study. Roland Puscn Högskolan i Luleå Beräkning av utlakning av vissa fissionsprodukter och aktinider från en cylinder av franskt glas. Göran blomqvist Ab Atomenergi
