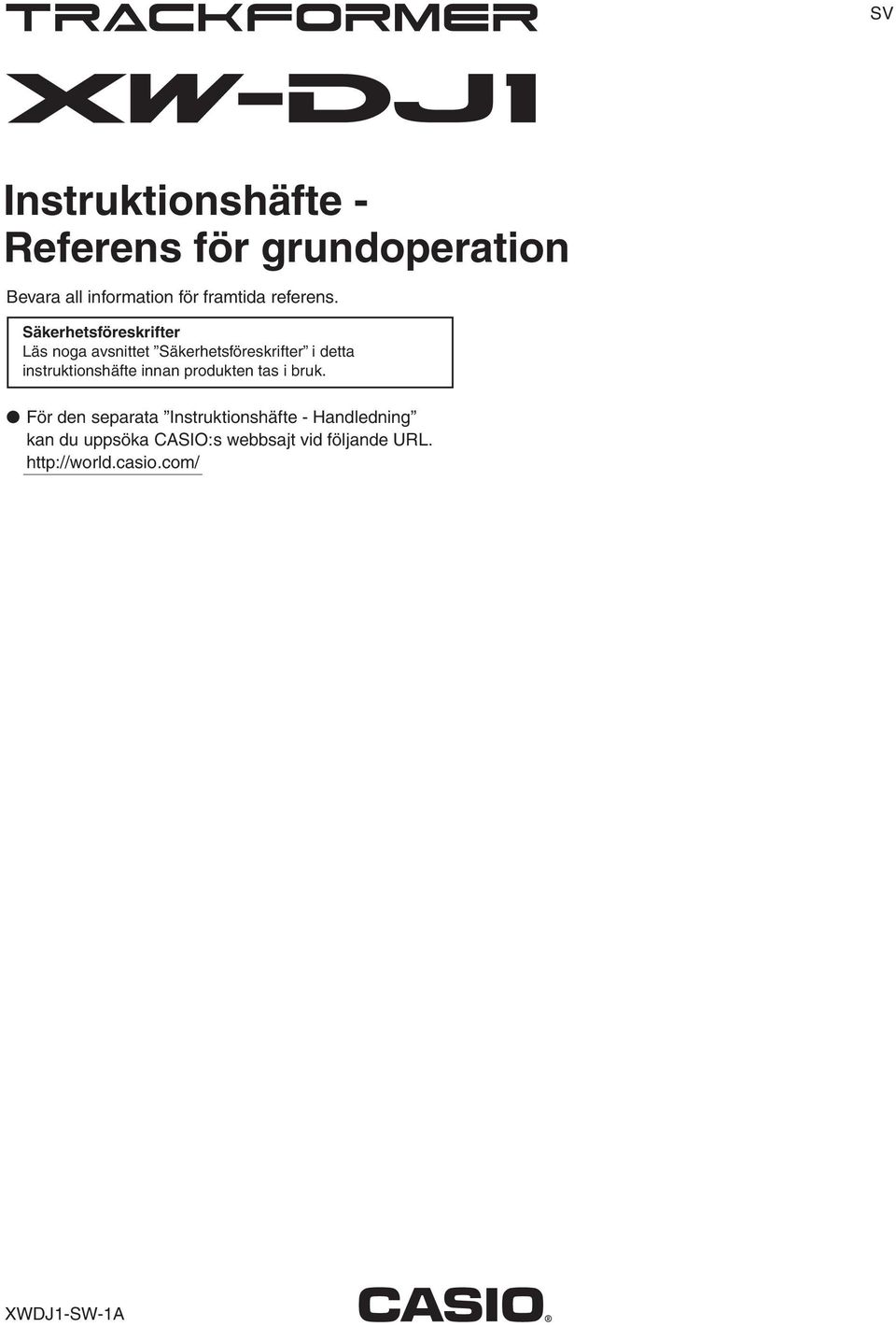

1 SV Instruktionshäfte Referens för grundoperation Bevara all information för framtida referens. Säkerhetsföreskrifter Läs noga avsnittet Säkerhetsföreskrifter i detta instruktionshäfte innan produkten tas i bruk. För den separata Instruktionshäfte Handledning kan du uppsöka CASIO:s webbsajt vid följande URL. XWDJ1SW1A

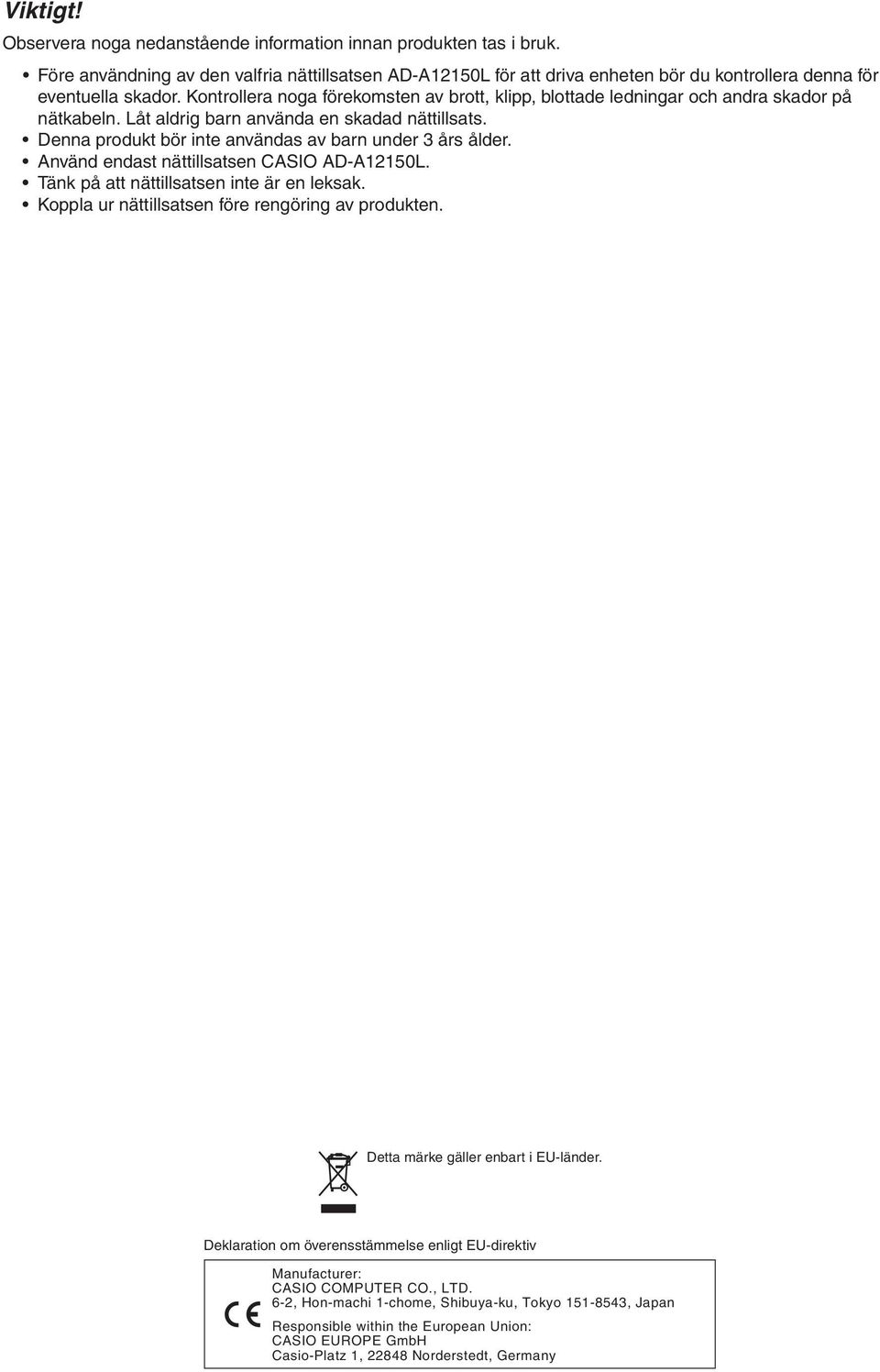

2 Viktigt! Observera noga nedanstående information innan produkten tas i bruk. Före användning av den valfria nättillsatsen ADA12150L för att driva enheten bör du kontrollera denna för eventuella skador. Kontrollera noga förekomsten av brott, klipp, blottade ledningar och andra skador på nätkabeln. Låt aldrig barn använda en skadad nättillsats. Denna produkt bör inte användas av barn under 3 års ålder. Använd endast nättillsatsen CASIO ADA12150L. Tänk på att nättillsatsen inte är en leksak. Koppla ur nättillsatsen före rengöring av produkten. Detta märke gäller enbart i EUländer. Deklaration om överensstämmelse enligt EUdirektiv Manufacturer: CASIO COMPUTER CO., LTD. 62, Honmachi 1chome, Shibuyaku, Tokyo , Japan Responsible within the European Union: CASIO EUROPE GmbH CasioPlatz 1, Norderstedt, Germany

3 Innehåll Allmän översikt... SV2 Angående det separata instruktionhäftet för handledning... SV2 Driftsföreskrifter... SV2 Medföljande tillbehör... SV2 Systemkrav... SV2 Säkerhetsföreskrifter... SV3 Delarnas benämning och funktioner... SV6 Anslutningsexempel... SV10 Strömförsörjning... SV11 Användning av en nättillsats... SV11 Användning av batterier...sv11 Användning av USBbuss...SV12 Att slå strömmen på eller av... SV13 Automatiskt strömavslag...sv13 Laddning av en iosenhet, drift av inbyggd högtalare...sv13 Användning av TRACKFORMER (djay2 for ipad/iphone)... SV14 Före användning av djay2 for ipad/iphone...sv14 Att framställa ljud...sv14 Flöde för ljudutmatning...sv15 Grundmetod...SV16 Angående CUE POINT...SV16 Angående AUTO LOOP...SV17 Angående FX (effekter)...sv17 Referens... SV18 Felsökning...SV18 Tekniska data för produkten...sv19 Angående detta instruktionshäfte All reproduktion av innehållet i detta instruktionshäfte, såväl delvis som helt, är förbjuden. Utöver personligt bruk är allt annat bruk av innehållet i detta instruktionshäfte förbjudet i enlighet med upphovsrättslagar utan tillstånd från CASIO. CASIO ÅTAR SIG UNDER INGA OMSTÄNDIGHETER ANSVAR SOM UPPSTÅR VID BRUK AV ELLER OFÖRMÅGA ATT BRUKA DETTA INSTRUKTIONSHÄFTE ELLER DENNA PRODUKT. Innehållet i detta instruktionshäfte kan ändras utan föregående meddelande. Produktens faktiska utseende kan skilja sig en aning från bilderna som visas i detta instruktionshäfte. Företags och produktnamn omnämnda i detta instruktionshäfte kan vara registrerade varumärken tillhörande andra. Windows är ett registrerat varumärke tillhörande Microsoft Corporation registrerat i USA och andra länder. Mac, Mac OS, ipad, iphone och ipod touch är registrerade varumärken tillhörande Apple Inc. registrerade i USA och andra länder. ios är ett varumärke vars rättigheter ägs av Cisco i USA och andra länder. djay och vjay är registrerade varumärken tillhörande algoriddim GmbH. eneloop är ett registrerat varumärke tillhörande Panasonic Group. EVOLTA är ett registrerat varumärke tillhörande Panasonic Corporation. Övriga företags, produkt och teknologinamn som omnämns häri kan vara varumärken tillhörande respektive ägare. SV1

4 Allmän översikt Angående det separata instruktionhäftet för handledning För det separata Instruktionshäfte Handledning kan du uppsöka CASIO:s webbsajt vid följande URL. Driftsföreskrifter Var noga med att läsa och observera nedanstående driftsföreskrifter. Även om garantin för produkten fortfarande gäller enligt garantisedeln kan det hända att bruk av crossfader och volymreglage på sätt som överstiger deras tålighet (t.ex. överdriven skrapning) leder till att de slits snabbare än normala delar. Det tas då ut en avgift för serviceåtgärden, även om garantin för produkten fortfarande är gällande. Med en modell som har en inspelningsfunktion eller annan datalagringsfunktion bör du kopiera alla viktiga data till en annan enhet innan du lämnar in denna produkt för service eller reparation. Det kan hända att lagrade data tillgås eller rentav raderas under serviceåtgärden. Placering Undvik att placera produkten på följande ställen. Ställen som utsätts för solsken och hög luftfuktighet Ställen som utsätts för extremt höga eller låga temperaturer Nära en radio, TV, videobandspelare eller tuner Dessa apparater orsaker inte fel på produkten, men störningar från denna produkt kan orsaka ljud eller bildstörningar på en närbelägen apparat. Underhåll Använd aldrig bensol, sprit, thinner eller andra kemiska lösningar för rengöring av produkten. Torka av den med en mjuk trasa som fuktats i en lösning av vatten och ett milt, neutralt rengöringsmedel. Vrid ur trasan ordentligt före rengöring. Etikett Var medveten om din omgivning när du använder produkten. Undvik speciellt sent på kvällen att spela med en volymnivå som kan störa omgivningen. Stäng fönstren eller använd hörlurar om du vill spela sent på kvällen. Medföljande tillbehör Instruktionshäfte (detta häfte) Garanti Belysning/Mini Dinkabel Nättillsats (ADA12150L) iphonehållare Kontakta din handlare om något av föremålen ovan skulle saknas eller vara skadat. (Nättillsatsen kan även köpas separat.) Produktens utformning och tekniska data kan ändras utan föregående meddelande. Använd endast tillbehör som specifikt anges för denna produkt. Användning av otillåtna tillbehör skapar risk för brand, elstötar och personskador. Systemkrav ios : ios7/ios8 (iphone, ipad, ipod touch) Modell av iphone, ipad eller ipod touch med Lightningkontakt Mac OS : OS X (10.6.X, 10.7.X, 10.8.X, 10.9.X) Minst 1,0 GB RAM, USBport på USB 2.0 eller högre, tillräckligt med hårddiskutrymme för musikdata Windows OS: Windows 7, 8, 8.1 (Intel Core Duo eller högre) Minst 2,0 GB RAM, USBport på USB 2.0 eller högre, tillräckligt med hårddiskutrymme för musikdata Medföljande och extra tillbehör Använd endast tillbehör som specifikt anges för denna produkt. Användning av otillåtna tillbehör skapar risk för brand, elstötar och personskador. Svetslinjer Du kan se vissa linjer på utsidan av produkten. Dessa är svetslinjer som tillkom vid gjutningsprocessen för plasten. Det rör sig inte om sprickor eller repor. SV2

5 Allmän översikt Säkerhetsföreskrifter Vi tackar för valet av denna produkt från CASIO. Läs noga dessa Säkerhetsföreskrifter innan produkten tas i bruk. Förvara detta instruktionshäfte nära till hands för framtida referens. Angående säkerhetssymboler Det förekommer ett flertal symboler i detta instruktionshäfte och på själva produkten för att försäkra trygg användning och skydda dig mot personella och materiella skador. Innebörden för varje symbol förklaras nedan. *Fara! *Varning! *Observera! Denna symbol anger information som måste hörsammas för att undvika risk för dödsfall eller allvarliga personskador. Denna symbol anger information som måste hörsammas för att undvika tänkbar risk för dödsfall eller allvarliga personskador. Denna symbol anger information som måste hörsammas för att undvika risk för personella eller materiella skador. Ikonexempel En triangel anger en situation som du måste vara försiktig med. Exemplet nedan anger att det föreligger risk för elstötar. En cirkel med ett snedstreck anger information om en åtgärd du inte bör utföra. Den specifika åtgärden anges av bilden inuti cirkeln. Detta exempel visar att isärtagning är förbjuden.! $ En svart cirkel anger information om en åtgärd som måste utföras. Den specifika åtgärden anges av bilden inuti cirkeln. Detta exempel visar att du måste koppla bort nätkabeln från strömkällan. *Fara! Batterier Utför omedelbart följande steg om du råkar få läckande batterivätska i ögonen. 1. Gnid inte ögonen! Skölj ur dem med vatten. 2. Kontakta läkare omedelbart. Alkalisk batterivätska i ögonen kan leda till synskador. + *Varning! Rök, underlig doft, överhettning och annat onormalt Fortsatt bruk av produkten och/eller nättillsatsen när den avger rök, en underlig doft eller värme skapar risk för brand och elstötar. Vidtag omedelbart det följande. 1. Slå av strömmen. 2. Koppla bort nättillsatsen från vägguttaget om en sådan används. 3. Kontakta din handlare eller en auktoriserad CASIOverkstad. Nättillsats Felaktigt bruk av nättillsatsen skapar risk för brand och elstötar. Observera noga nedanstående punkter. Använd endast den nättillsats som specificeras för bruk med denna produkt. Anslut endast till en strömkälla vars spänning befinner sig inom märkningen på nättillsatsen. + Överbelasta inte uttag och förlängningskablar. Felaktigt bruk av nättillsatsen kan skada den och skapa risk för brand och elstötar. Observera noga nedanstående punkter. Placera aldrig tunga föremål på nättillsatsen och håll den borta från värme. Försök aldrig att modifiera nättillssatsen och undvik att böja kabeln. Undvik att tvinna eller dra i nättillsatsens nätkabel. Kontakta din handlare eller en auktoriserad CASIOverkstad om nätkabeln eller dess kontakt blir skadad. + Rör aldrig vid nättillsatsen med våta händer. Detta skapar risk för elstötar. " Använd inte nättillsatsen om det förekommer någon vätska *1 på den. Vätska skapar risk för brand och elstötar. + Koppla alltid bort nättillsatsen från strömkällan när du går ut, och se till att husdjur inte kan komma åt produkten. Om ett husdjur gnagar på nätkabeln kan den bli kortsluten och skapa risk för brand. + Rör inte vid nättillsatsen under åskväder. Detta skapar risk för elstötar. SV3

6 Allmän översikt *Varning! Batterier Felaktigt bruk av batterier kan göra att de läcker och skadar näraliggande föremål eller att de exploderar och skapar risk för brand och personskador. Observera noga nedanstående punkter. Försök aldrig att ta isär eller kortsluta batterier. Utsätt inte batterier för värme och släng dem aldrig i en öppen eld. Blanda aldrig gamla och nya batterier. Blanda aldrig olika typer av batterier. Försök aldrig att ladda manganbatterier eller alkaliska batterier. Se till att batteriernas positiva (+) och negativa ( ) poler är vända åt rätt håll. Försök aldrig att bränna produkten Försök aldrig att bränna produkten. Produkten kan explodera och skapa risk för brand och personskador. Vätska *1 och främmande föremål Vätska eller främmande föremål (metallbitar, pennspetsar el.dyl.) som tränger in i produkten skapar risk för brand och % elstötar. Vidtag omedelbart det följande. 1. Slå av strömmen. 2. Koppla bort nättillsatsen från vägguttaget om en sådan används. 3. Kontakta din handlare eller en auktoriserad CASIOverkstad. Isärtagning och modifiering Försök aldrig att ta isär eller på något sätt modifiera produkten. Detta skapar risk för elstötar, brännskador eller andra! personskador. Överlåt all inre inspektion, justering och underhåll till din handlare eller en auktoriserad CASIOverkstad. Fall och stötar Fortsatt bruk av produkten när blivit skadad efter att ha fallit eller utsatts för slag och stötar kan skapa risk för brand och elstötar. Vidtag omedelbart det följande. 1. Slå av strömmen. 2. Koppla bort nättillsatsen från vägguttaget om en sådan används. 3. Kontakta din handlare eller en auktoriserad CASIOverkstad. Sätt aldrig plastpåsar över huvudet eller i munnen Placera aldrig plastpåsen som produkten kommer i över huvudet eller i munnen. Detta skapar risk för kvävning. Var speciellt försiktig i ett hushåll där det förekommer småbarn. Undvik att kliva eller stå på produkten Produkten kan tippa över och bli skadad. Var speciellt försiktig i ett hushåll där det förekommer småbarn. Undvik osäker placering. Placera inte produkten på ett ostadigt underlag, ojämn yta eller annat osäkert ställe. Produkten kan falla och orsaka personskador. *1 Vatten, sportdrycker, saltvatten, urin el.dyl. *Observera! Nättillsats Felaktigt bruk av nättillsatsen skapar risk för brand och elstötar. Observera noga nedanstående punkter. Placera inte nätkabeln nära en spis eller andra värmekällor. Dra inte i kabeln vid bortkoppling från vägguttaget. Fatta tag i själva nättillsatsen. Felaktigt bruk av nättillsatsen skapar risk för brand och elstötar. Observera noga nedanstående punkter. + Tryck in nättillsatsen i vägguttaget så långt det går. $ Koppla bort nättillsatsen från vägguttaget inför en resa eller längre frånvaro. Undvik dammbildning i området runt nätkabelns kontakt genom att koppla bort den från vägguttaget och torka av kontakten minst en gång om året. Använd aldrig något rengöringsmedel för nätkabeln, speciellt kontaktdelarna. Omplacering av produkten Innan produkten flyttas ska du noga kontrollera att nättillsatsen är bortkopplad från vägguttaget och att alla $ anslutningskablar är urkopplade. En ansluten nättillsats kan utsättas för skador eller orsaka brand och elstötar. Rengöring Koppla bort nättillsatsen från vägguttaget före rengöring av produkten. En ansluten nättillsats kan utsättas för skador $ eller orsaka brand och elstötar. SV4

7 Allmän översikt *Observera! Batterier Felaktigt bruk av batterier kan göra att de läcker och skadar näraliggande föremål eller att de exploderar och skapar risk för brand och personskador. Observera noga nedanstående punkter. Använd endast batterier som specifikt anges för denna produkt. Ta ur batterierna om produkten inte ska användas under en längre tid. Laddningsbara batterier Använd eneloopbatterier av storlek AA från Panasonic Group eller laddningsbara batterier av storlek AA från EVOLTA. Använd inte någon annan typ av laddningsbart batteri. Använd vid laddning endast den angivna speciella laddare som krävs för varje batterityp. Laddningsbara batterier kan inte laddas när de är isatta i TRACKFORMER. Vid användning av eneloopbatterier, laddningsbara EVOLTAbatterier eller en speciell laddare som krävs för batterierna ska du noga läsa och följa anvisningarna i den medföljande dokumentationen. Anslutningar Anslut endast angivna enheter och utrustning till uttagen på produkten. Anslutning av något annat skapar risk för brand och elstötar. Ställen att undvika Undvik att placera produkten på följande ställen. Dessa omgivningar skapar risk för brand och elstötar. Ställen som utsätts för hög luftfuktighet och rikligt med damm. I kök och andra områden som utsätts för oljig rök. Nära en luftkonditionering, på en uppvärmd matta, på ställen som utsätts för solsken, inuti ett fordon parkerat i solen eller på andra ställen som kan utsättas för höga temperaturer. Volymnivå Lyssna inte på ljudutmatning vid höga volymnivåer under långa perioder. Var speciellt försiktig vid användning av hörlurar. En hög volymnivå kan orsaka hörselskador. Tunga föremål Placera aldrig ett tungt föremål ovanpå produkten. Föremålet kan falla och orsaka personskador. + SV5

8 Allmän översikt Delarnas benämning och funktioner L R 3 4L 4R Nr. Styrenhet: Beskrivning: 1 Strömbrytare P Slår strömmen på eller av. 2 EFFECT område Reglerar funktionen EFFECT. Se Angående FX (effekter) för närmare detaljer. 3 AUTO LOOP område Reglerar funktionen AUTO LOOP. Se Angående AUTO LOOP för närmare detaljer. 4R 4L 5R 5L 6 SCRATCH riktningsknappar (SHIFT knapp) CROSSFADER (FX PARAMETER) FILTER ratt Ett tryck på knappen RIGHT SCRATCH (4R) medger högerhandsstyrning av plattan JOG och vänsterhandsstyrning av crossfadern. Ett tryck på knappen LEFT SCRATCH (4L) medger vänsterhandsstyrning av plattan JOG och högerhandsstyrning av crossfadern. Skjut fadern i riktning mot plattan JOG för att tona in ljudet för däcket som tilldelats av DJprogramvaran. Skjut på 5L (det övre reglaget [5] på bilden ovan) för att ändra effektparametrar. Vridning åt höger resulterar i funktionen högpassfilter (utmatning av enbart diskant), medan vridning åt vänster resulterar i funktionen lågpassfilter (utmatning av enbart bas). 7 MASTER OUT LEVEL ratt Justerar utnivån från MASTER OUT och högtalarutgången OUT. 8 HEADPHONE LEVEL ratt Justerar utnivån från hörlurarna. 9 DECK valknappar Används för att välja däcket som styrs med plattan JOG. 10 CUE POINT område Reglerar funktionen CUE POINT. Se Angående CUE POINT för närmare detaljer. 11 PLAY/PAUSE knapp Startar eller gör paus i avspelning. 12 SET CUE knapp Ställer in CUE POINT (START POINT). 13 CUE PLAY knapp Hoppar till förinställd CUE POINT (START POINT) och startar avspelning. 14 SYNC knapp Synkroniserar med hastigheten (BPM) hos den motsatta sidans däck. Ett tryck på knappen under avspelning synkroniserar med BPM och timing. 15 JOG platta Medger skrapning och backspin med den fulla känslan hos en 7tumsskiva. SV6

9 Allmän översikt [SHIFT] + KNAPP Nr. Beskrivning: [SHIFT] (4L eller 4R) + FX [ ] (2: EFFECT område) DRIFT (INSTANT FX) [SHIFT] (4L eller 4R) + FX (2: EFFECT område) SWAY (INSTANT FX) [SHIFT] (4L eller 4R) + FX [ ] (2: EFFECT område) CRUSH (INSTANT FX) [SHIFT] (4L eller 4R) + LOOP [1/2] (3: LOOP område) BOUNCE LOOP [1/4] (Utför LOOPavspelning med längden inställd för knappen.) [SHIFT] (4L eller 4R) + [LOOP] (3: LOOP område) BOUNCE LOOP [1/2] [SHIFT] (4L eller 4R) + LOOP [x 2] (3: LOOP område) BOUNCE LOOP [1] [SHIFT] (4L eller 4R) + [CUE 1] (10: CUE POINT Raderar CUE 1 POINT. område) [SHIFT] (4L eller 4R) + [CUE 2] (10: CUE POINT Raderar CUE 2 POINT. område) [SHIFT] (4L eller 4R) + [CUE 3] (10: CUE POINT Raderar CUE 3 POINT. område) [SHIFT] (4L eller 4R) + [PLAY/ PAUSE] (11) Återställer avspelning till början av ett spår. [SHIFT] (4L eller 4R) + [SET CUE] (12) Återspolar i spåret. [SHIFT] (4L eller 4R) + [CUE PLAY] (13) Framspolar i spåret. [SHIFT] (4L eller 4R) + [SYNC] (14) Synkroniserar automatiskt med tonhöjden i spåret på motsatt sida. [SHIFT] (4L eller 4R) + [JOG PLATTA] (15) Bestämmer automatiskt tempot i spåret på motsatt sida och utmatar en skrapning i takt med tempot. SV7

10 Allmän översikt ANM. Bruk av CROSSFADER TRACKFORMER går att ställa in och placera till att medge bruk av CROSSFADER (5R/5L) av en antingen högerhänt eller vänsterhänt DJ. RIGHT SCRATCH vald LEFT SCRATCH vald Vänsterhänt faderbruk Högerhänt JOGbruk Vänsterhänt JOGbruk Högerhänt faderbruk SV8

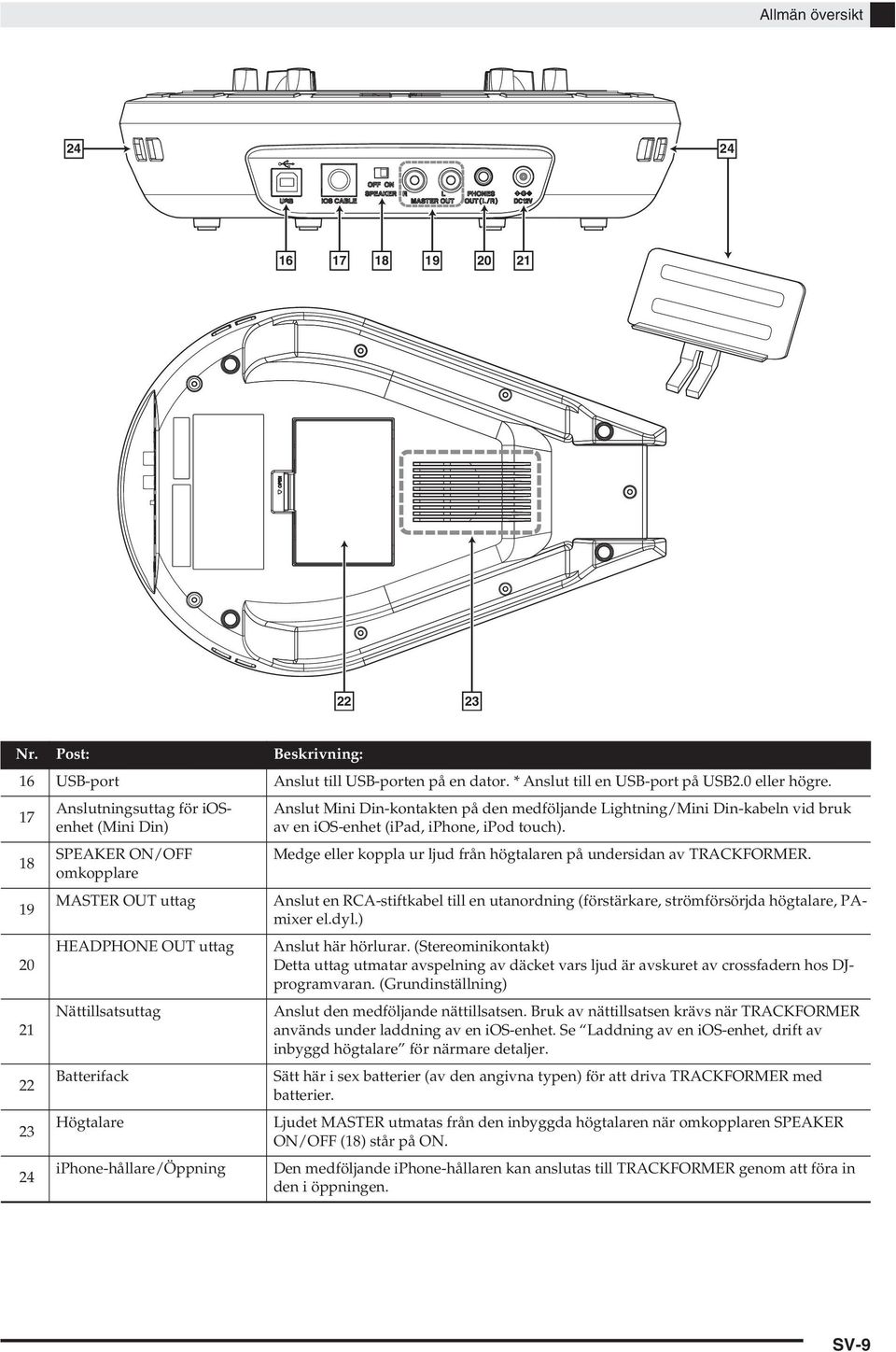

11 Allmän översikt Nr. Post: Beskrivning: 16 USBport Anslut till USBporten på en dator. * Anslut till en USBport på USB2.0 eller högre Anslutningsuttag för iosenhet (Mini Din) SPEAKER ON/OFF omkopplare MASTER OUT uttag HEADPHONE OUT uttag Nättillsatsuttag Batterifack Högtalare iphonehållare/öppning Anslut Mini Dinkontakten på den medföljande Lightning/Mini Dinkabeln vid bruk av en iosenhet (ipad, iphone, ipod touch). Medge eller koppla ur ljud från högtalaren på undersidan av TRACKFORMER. Anslut en RCAstiftkabel till en utanordning (förstärkare, strömförsörjda högtalare, PAmixer el.dyl.) Anslut här hörlurar. (Stereominikontakt) Detta uttag utmatar avspelning av däcket vars ljud är avskuret av crossfadern hos DJprogramvaran. (Grundinställning) Anslut den medföljande nättillsatsen. Bruk av nättillsatsen krävs när TRACKFORMER används under laddning av en iosenhet. Se Laddning av en iosenhet, drift av inbyggd högtalare för närmare detaljer. Sätt här i sex batterier (av den angivna typen) för att driva TRACKFORMER med batterier. Ljudet MASTER utmatas från den inbyggda högtalaren när omkopplaren SPEAKER ON/OFF (18) står på ON. Den medföljande iphonehållaren kan anslutas till TRACKFORMER genom att föra in den i öppningen. SV9

12 Allmän översikt Anslutningsexempel VIKTIGT! Lightning/Mini Dinkabeln ges företräde framför USBkabeln. USBanslutningen avkänns inte om båda är anslutna. ANM. Ställ inte in en alltför hög volymnivå när du använder hörlurar då detta kan orsaka hörselskador. Vrid ner volymen för TRACKFORMER så långt det går före anslutning av hörlurar och ställ sedan in önskad volymnivå efter anslutning. XWDJ1 + iosenhet Högtalare Lightning/ Mini Din kabel Högtalare Nättillsats ipad, iphone, ipod touch RCAkabel (Exempel på anslutna apparater) Strömförsörjda högtalare Förstärkare Mixer XWDJ1 + Mac/Windows XWDJ1 Dator Hörlurar Högtalare USB Högtalare RCAkabel (Exempel på anslutna apparater) Strömförsörjda högtalare Förstärkare Mixer XWDJ1 Hörlurar SV10

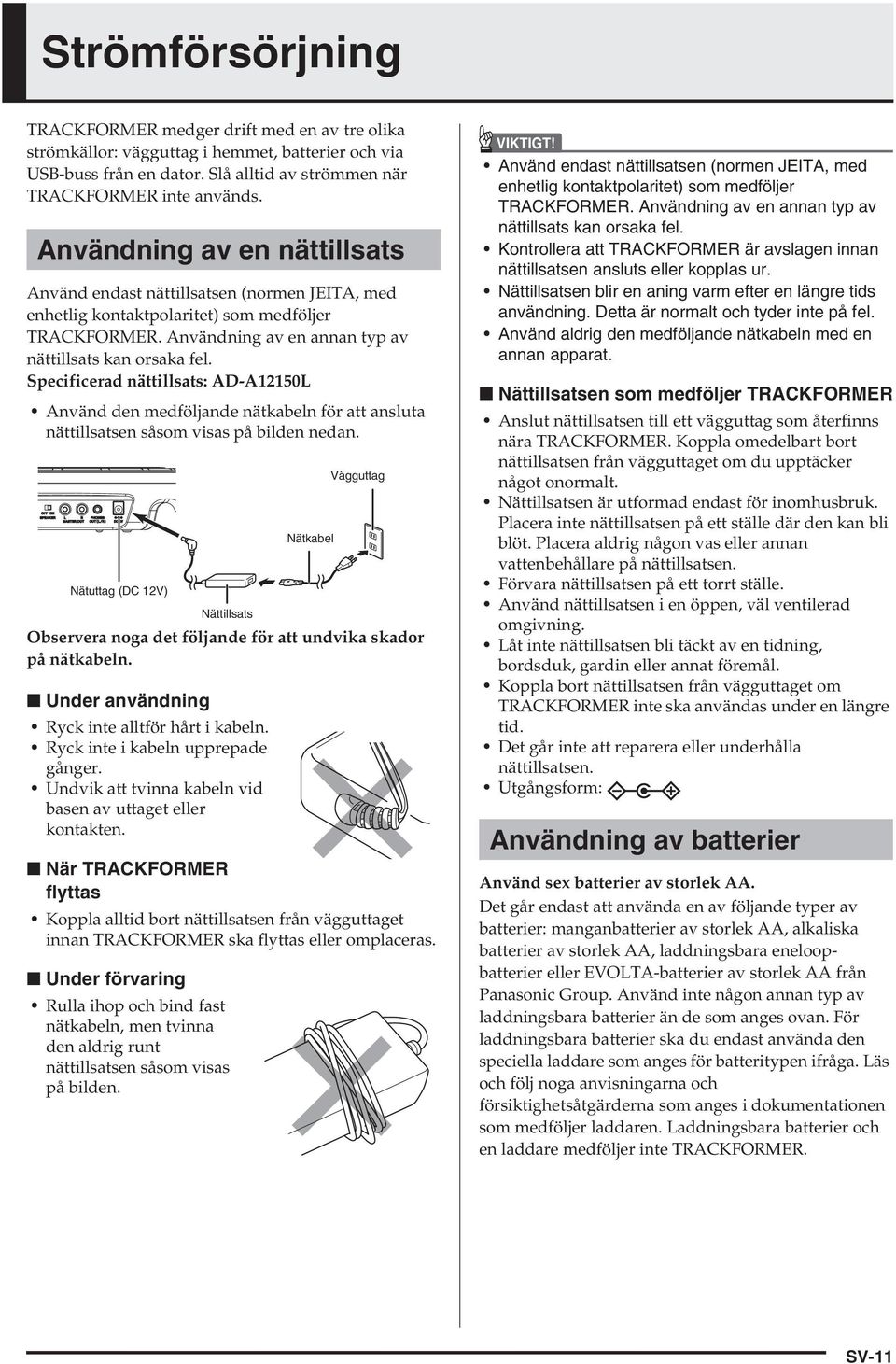

13 Strömförsörjning TRACKFORMER medger drift med en av tre olika strömkällor: vägguttag i hemmet, batterier och via USBbuss från en dator. Slå alltid av strömmen när TRACKFORMER inte används. Användning av en nättillsats Använd endast nättillsatsen (normen JEITA, med enhetlig kontaktpolaritet) som medföljer TRACKFORMER. Användning av en annan typ av nättillsats kan orsaka fel. Specificerad nättillsats: ADA12150L Använd den medföljande nätkabeln för att ansluta nättillsatsen såsom visas på bilden nedan. Nätuttag (DC 12V) Nättillsats Observera noga det följande för att undvika skador på nätkabeln. Under användning Ryck inte alltför hårt i kabeln. Ryck inte i kabeln upprepade gånger. Undvik att tvinna kabeln vid basen av uttaget eller kontakten. När TRACKFORMER flyttas Koppla alltid bort nättillsatsen från vägguttaget innan TRACKFORMER ska flyttas eller omplaceras. Under förvaring Rulla ihop och bind fast nätkabeln, men tvinna den aldrig runt nättillsatsen såsom visas på bilden. Nätkabel Vägguttag VIKTIGT! Använd endast nättillsatsen (normen JEITA, med enhetlig kontaktpolaritet) som medföljer TRACKFORMER. Användning av en annan typ av nättillsats kan orsaka fel. Kontrollera att TRACKFORMER är avslagen innan nättillsatsen ansluts eller kopplas ur. Nättillsatsen blir en aning varm efter en längre tids användning. Detta är normalt och tyder inte på fel. Använd aldrig den medföljande nätkabeln med en annan apparat. Nättillsatsen som medföljer TRACKFORMER Anslut nättillsatsen till ett vägguttag som återfinns nära TRACKFORMER. Koppla omedelbart bort nättillsatsen från vägguttaget om du upptäcker något onormalt. Nättillsatsen är utformad endast för inomhusbruk. Placera inte nättillsatsen på ett ställe där den kan bli blöt. Placera aldrig någon vas eller annan vattenbehållare på nättillsatsen. Förvara nättillsatsen på ett torrt ställe. Använd nättillsatsen i en öppen, väl ventilerad omgivning. Låt inte nättillsatsen bli täckt av en tidning, bordsduk, gardin eller annat föremål. Koppla bort nättillsatsen från vägguttaget om TRACKFORMER inte ska användas under en längre tid. Det går inte att reparera eller underhålla nättillsatsen. Utgångsform: Användning av batterier Använd sex batterier av storlek AA. Det går endast att använda en av följande typer av batterier: manganbatterier av storlek AA, alkaliska batterier av storlek AA, laddningsbara eneloopbatterier eller EVOLTAbatterier av storlek AA från Panasonic Group. Använd inte någon annan typ av laddningsbara batterier än de som anges ovan. För laddningsbara batterier ska du endast använda den speciella laddare som anges för batteritypen ifråga. Läs och följ noga anvisningarna och försiktighetsåtgärderna som anges i dokumentationen som medföljer laddaren. Laddningsbara batterier och en laddare medföljer inte TRACKFORMER. SV11

14 Strömförsörjning Ta av batterifacklocket mitt på undersidan av TRACKFORMER och sätt i sex batterier av storlek AA i batterifacket. Kontrollera att batteriernas plusoch minuspoler är riktade såsom framgår av bilden. Batterivarning Det följande visar den förväntade brukstiden vid drift med batterier. Cirka 4 timmar En hög volymnivå, låg omgivande temperatur och vissa åtgärder på enheten kan förkorta batteriernas brukstid. VIKTIGT! Allmänna riktlinjer för batteriernas brukstid anges ovan. Den faktiska brukstiden beror på batteritypen som används. Byt batterier minst en gång om året. Urladdade laddningsbara batterier (eneloop, EVOLTA) som lämnas kvar i produkten skapar risk för att batterierna försämras. Ta ut batterierna ur TRACKFORMER så snart de blivit urladdade. Slå alltid av TRACKFORMER före batteribyte. Sätt alltid i en full uppsättning av sex nya batterier av storlek AA, eller en full uppsättning av fulladdade laddningsbara batterier av storlek AA (eneloop eller EVOLTA). Användning av batterier utöver de ovan nämnda eller en blandning av gamla och nya batterier kan förkorta brukstiden och leda till fel. Batterierna är svaga när de 12 knapparna i området EFFECT/AUTO LOOP börjar blinka. Byt då batterier så snart som möjligt. Användning av USBbuss När TRACKFORMER är ansluten till en dator med en USBkabel kan den drivas med strömmen som överförs via kabeln. VIKTIGT! Felaktig anslutning kan leda till onormal drift. Anslut TRACKFORMER till en dator enligt proceduren nedan. Efter en framgångsrik anslutning utgör det inget problem att lämna USBkabeln inkopplad när du slår av datorn och/eller TRACKFORMER. Använd kabeln USB 2.0. TRACKFORMER laddar inte laddningsbara batterier. (Använd den specificerade laddaren för laddning.) 1. Slå av TRACKFORMER och starta sedan din dator. Starta ännu inte musikprogramvaran på datorn! 2. Använd den separat inköpta snabbkabeln USB 2.0 för att ansluta TRACKFORMER till din dator. USBkabel (typ AB) A kontaktdon USB B kontaktdon Datorns USBport USBport på TRACKFORMER 3. Slå på TRACKFORMER. Se det separata instruktionshäftet för handledning för detaljer om anslutning till en dator. 4. Starta musikprogramvaran på din dator. VIKTIGT! Var noga med att först slå på TRACKFORMER innan du startar musikprogramvaran på datorn. SV12

15 Strömförsörjning Att slå strömmen på eller av 1. Tryck på knapp 1 (P) för att slå på strömmen. 2. Tryck åter på knapp 1 för att slå av strömmen. ANM. Vid strömavslag ställs TRACKFORMER i beredskapsläge. En liten mängd ström fortsätter att flöda till TRACKFORMER i beredskapsläget. Koppla bort nättillsatsen från strömkällan om produkten inte ska användas under en längre tid eller om det förekommer åskväder. Automatiskt strömavslag TRACKFORMER slås av automatiskt för att spara på strömmen om ingen åtgärd utförs under en viss tid. Följande utlösningstider gäller för automatiskt strömavslag. Drift med batterier Cirka 30 minuter Drift med nättillsats Cirka fyra timmar Drift med USBbuss Cirka fyra timmar ANM. Om du vill framställa ljud under en längre period kan du koppla ur automatiskt strömavslag genom att hålla knappen [A] intryckt medan du trycker på knappen P för att slå på TRACKFORMER. 1 Laddning av en iosenhet, drift av inbyggd högtalare VIKTIGT! TRACKFORMER medger drift med en av tre olika strömkällor. Mängden ström som tillförs beror dock på strömkällan som används, så i vissa fall går det kanske inte att driva inbyggda högtalare. Tabellen nedan visar detaljer för varje strömförsörjningsmetod. Drift av inbyggda högtalare för TRACK FORMER Nättillsats Batterier USBbuss Stöds Stöds Stöds ej VIKTIGT! Anslut nättillsatsen till TRACKFORMER om du vill ladda en iosenhet. Det går inte att ladda en iosenhet om TRACKFORMER drivs via en USBbuss eller med batterier. Det går inte att ladda en ipad. ANM. Om flera strömförsörjningsmetoder är tillgängliga väljer TRACKFORMER en strömkälla enligt följande ordning: Nättillsats 3 Batterier 3 USBbuss. Knapp P Knapp A SV13

16 Användning av TRACKFORMER (djay2 for ipad/iphone) Före användning av djay2 for ipad/iphone djay2 for ipad/iphone från algoriddim kan köpas från App Store. Kontrollera att du har den senaste versionen av djay2 for ipad/iphone och uppdatera om så behövs. Information om djay2 for ipad/iphone hittar du på algoriddims webbsajt vid nedanstående URL. Vid denna webbsajt förekommer även aktuell information om systemkrav. VIKTIGT! djay2 for ipad/iphone är en produkt från algoriddim GmbH. Uppsök algoriddim GmbH direkt för eventuella frågor och/eller upplysningar om denna programvara. VIKTIGT! Om logotypen CASIO inte uppträder på startskärmen för djay2 for ipad/iphone ska du kontrollera att TRACKFORMER är påslagen och att Lightning/Mini Dinkabeln är ansluten på rätt sätt. Utför sedan denna procedur på nytt från steg 1. Om någon annan app är igång på din ipad/iphone ska du stänga denna och sedan starta om djay2 for ipad/iphone. Om logotypen CASIO fortfarande inte uppträder på startskärmen ska du försöka starta om din ipad/ iphone och sedan utföra proceduren på nytt med början från steg Ladda ner spårdata till vänster och höger däck på skärmen för djay2 for ipad/iphone och avspela den. Välj ett däck genom att vidröra en av skärmknapparna som anges av fingrarna på skärmbilden intill. Att framställa ljud Anlita avsnittet Anslutningsexempel på sidan SV 10 för anslutning av en förstärkare, högtalare, hörlurar eller annan yttre apparat till TRACKFORMER. Se Strömförsörjning. angående strömförsörjning av TRACKFORMER. 1. Använd Lightning/Mini Dinkabeln som medföljer TRACKFORMER för anslutning till en ipad eller iphone. Nu uppträder en meny över spår och/eller spellista över däcket vars knapp du vidrörde ovan. Vidrör spårnamnet (eller spellistan och sedan spårnamnet) för spåret du vill spela. 2. Tryck på knappen P på TRACKFORMER för att slå på strömmen. TRACKFORMER står redo för användning när samtliga LEDljus på TRACKFORMER avslutat sin startrutin. 3. Starta appen djay2 for ipad/iphone på din ipad eller iphone. djay2 for ipad/iphone avkänner automatiskt TRACKFORMER och logotypen CASIO bör uppträda på startskärmen. SV14

17 Användning av TRACKFORMER (djay2 for ipad/iphone) Val av ett spår gör att dess konstverk visas på vänster och höger däck. Om spåret inte inkluderar ett konstverk visas en bild av en vinylskiva. Flöde för ljudutmatning Den 4kanaliga ljudutgången från djay2 for ipad/ iphone delas mellan kanalerna L och R för MASTER OUT och kanalerna L och R för HEADPHONE OUT (för utmatning utan startpunkt). MASTER OUT MASTER OUT (STEREO) Lch Rch L R Lch 5. Använd knappen TRACKFORMER [PLAY/ PAUSE] för att styra däcket. Justera volymnivån med MASTER och/eller HEADPHONE. ANM. Enligt grundinställningen för djay2 for ipad/iphone börjar ett spår spelas så snart det är laddat. Det går att ändra inställning så att spåret ställs i beredskapsläge efter laddning. Se det separata instruktionshäftet för handledning för närmare detaljer. Rch HEADPHONE OUT (STEREO) L R HEADPHONE OUT Ljudutmatning från TRACKFORMER MASTER OUT kan väljas genom att ändra position för djay2 for ipad/iphone CROSSFADER. Enligt grundinställningen är ljudutmatningen från TRACKFORMER HEADPHONE OUT avspelningsljudet för däcket som är motsatt det som valdes av CROSSFADER. Det innebär att du kan övervaka nästa spår som spelas över hörlurarna. A B MASTER OUT B HEADPHONE OUT A A MASTER OUT A B HEADPHONE OUT A+B B MASTER OUT A B HEADPHONE OUT A eller B SV15

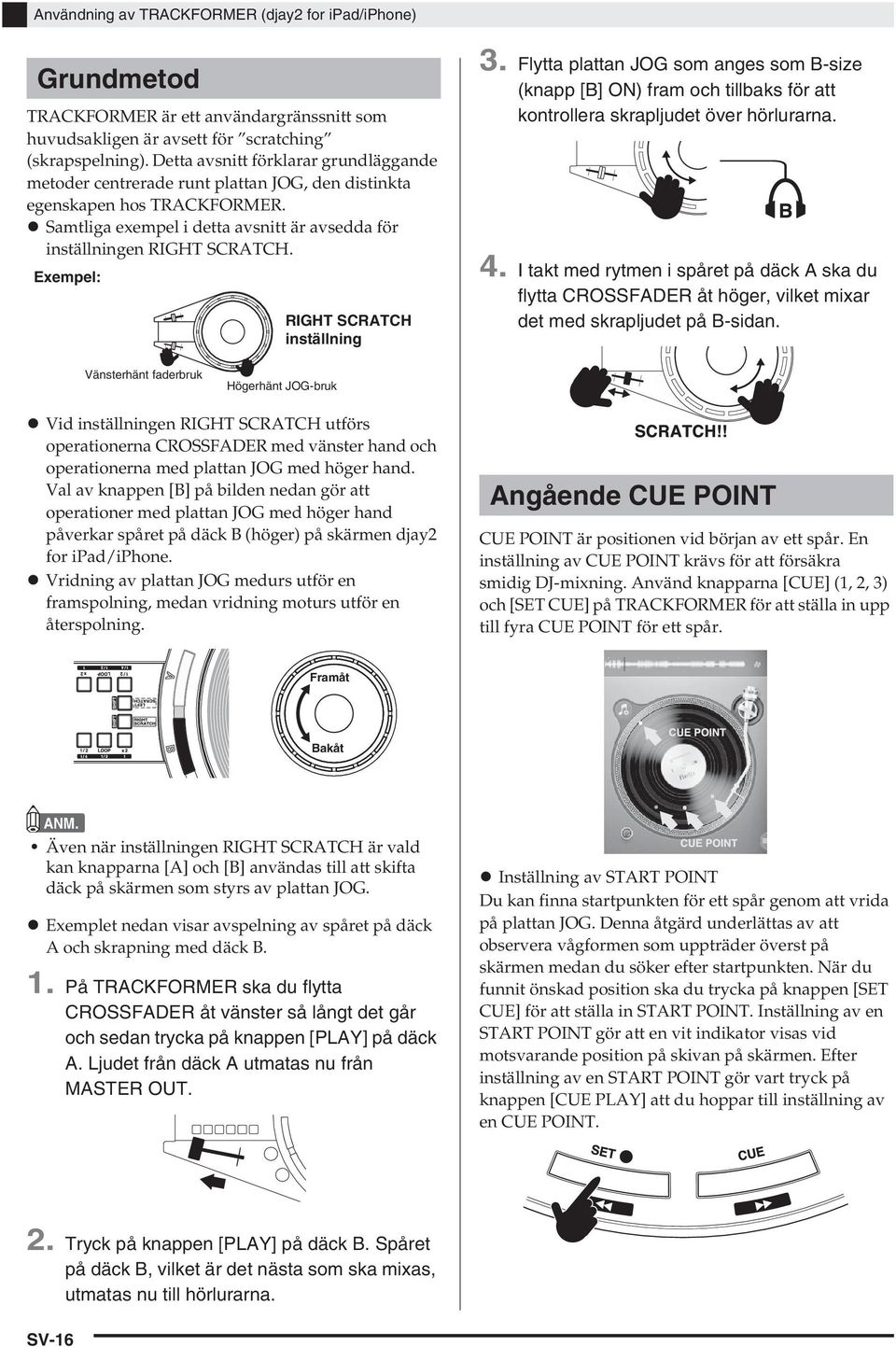

18 Användning av TRACKFORMER (djay2 for ipad/iphone) Grundmetod TRACKFORMER är ett användargränssnitt som huvudsakligen är avsett för scratching (skrapspelning). Detta avsnitt förklarar grundläggande metoder centrerade runt plattan JOG, den distinkta egenskapen hos TRACKFORMER. Samtliga exempel i detta avsnitt är avsedda för inställningen RIGHT SCRATCH. Exempel: RIGHT SCRATCH inställning 3. Flytta plattan JOG som anges som Bsize (knapp [B] ON) fram och tillbaks för att kontrollera skrapljudet över hörlurarna. 4. I takt med rytmen i spåret på däck A ska du flytta CROSSFADER åt höger, vilket mixar det med skrapljudet på Bsidan. Vänsterhänt faderbruk Högerhänt JOGbruk Vid inställningen RIGHT SCRATCH utförs operationerna CROSSFADER med vänster hand och operationerna med plattan JOG med höger hand. Val av knappen [B] på bilden nedan gör att operationer med plattan JOG med höger hand påverkar spåret på däck B (höger) på skärmen djay2 for ipad/iphone. Vridning av plattan JOG medurs utför en framspolning, medan vridning moturs utför en återspolning. Angående CUE POINT CUE POINT är positionen vid början av ett spår. En inställning av CUE POINT krävs för att försäkra smidig DJmixning. Använd knapparna [CUE] (1, 2, 3) och [SET CUE] på TRACKFORMER för att ställa in upp till fyra CUE POINT för ett spår. Framåt Bakåt ANM. Även när inställningen RIGHT SCRATCH är vald kan knapparna [A] och [B] användas till att skifta däck på skärmen som styrs av plattan JOG. Exemplet nedan visar avspelning av spåret på däck A och skrapning med däck B. 1. På TRACKFORMER ska du flytta CROSSFADER åt vänster så långt det går och sedan trycka på knappen [PLAY] på däck A. Ljudet från däck A utmatas nu från MASTER OUT. Inställning av START POINT Du kan finna startpunkten för ett spår genom att vrida på plattan JOG. Denna åtgärd underlättas av att observera vågformen som uppträder överst på skärmen medan du söker efter startpunkten. När du funnit önskad position ska du trycka på knappen [SET CUE] för att ställa in START POINT. Inställning av en START POINT gör att en vit indikator visas vid motsvarande position på skivan på skärmen. Efter inställning av en START POINT gör vart tryck på knappen [CUE PLAY] att du hoppar till inställning av en CUE POINT. 2. Tryck på knappen [PLAY] på däck B. Spåret på däck B, vilket är det nästa som ska mixas, utmatas nu till hörlurarna. SV16

19 Användning av TRACKFORMER (djay2 for ipad/iphone) Inställning av CUE POINT Du kan ställa in en CUE POINT var som helst i ett spår genom att trycka på en av knapparna i området CUE POINT ([CUE 1], [CUE 2], [CUE 3]). Ett tryck på en knapp startar därefter avspelning från tillämplig CUE POINT. Radera en CUE POINT genom att hålla knappen [SHIFT] intryckt medan du trycker på lämplig knapp i området CUE POINT ([CUE 1], [CUE 2], [CUE 3]). Inställning av en CUE POINT gör att en färgad indikator (CUE 1: röd, CUE 2: grön, CUE 3: blå) uppträder vid motsvarande position på skivan på skärmen. Denna funktion är praktisk när du t.ex. vill skapa en mix som ställer in punkter för melodi A, melodi B och kör. Angående AUTO LOOP LOOP är en funktion som låter dig repetera avspelning av ett visst avsnitt i ett spår. Dessa slingor kan vävas samman för att ge dig väldigt kreativ DJmixning. Ett tryck på knappen [LOOP] i området AUTO LOOP skapar en slinga med en längd på ett angivet antal slag. Ett tryck på knappen [1/2] halverar längden på slingan, medan knappen [x2] gör den dubbelt så lång. Ett nytt tryck på knappen [LOOP] kopplar ur AUTO LOOP. Angående FX (effekter) djay2 for ipad/iphone inkluderar många olika effekter som kan tillämpas på din mix. Effekterna ger dig större möjlighet att skapa spännande arrangemang från grundspåret. De nu valda effekterna kan tillämpas på ljudet som spelas genom att trycka på knappen [FX] i området EFFECT. Du kan ändra effekttyp med knapparna [ ] och [ ] på endera sidan om knappen [FX]. Skjutreglaget [FX PARAMETER] kan användas till att reglera intensiteten i de tillämpade effekterna. SV17

20 Referens Felsökning Problem Krävd åtgärd Medföljande tillbehör Jag kan inte hitta föremål som bör Kontrollera noga inuti allt förpackningsmaterial. medfölja i paketet. Ström Strömmen slås inte på. Kontrollera nättillsatsen och/eller att batterierna är isatta på rätt sätt. Sätt i en uppsättning nya batterier. Försök annars att driva TRACKFORMER med nättillsatsen eller via en USBbuss. TRACKFORMER slås inte på vid ett Tryck in knappen P bestämt och till fullo. tryck på strömbrytaren. TRACKFORMER slås plötsligt av efter att ha avgett ett högt ljud. TRACKFORMER slås plötsligt av efter några minuter av inaktivitet. Anslutningar Min ipad eller iphone avkänner inte TRACKFORMER. Min dator avkänner inte TRACKFORMER. Ljud och operationer TRACKFORMER fortsätter att utmata ändlöst ljud. Volymnivån eller ljudkvaliteten är onormal. Det går inte att utföra scratching. Det går inte att använda crossfadern. Inget spelas vid ett tryck på knappen PLAY. Inget hörs från den inbyggda högtalaren. Sätt i en uppsättning nya batterier. Använd annars nättillsatsen. Se Strömförsörjning för närmare detaljer. Koppla ur automatiskt strömavslag. Se Strömförsörjning för närmare detaljer. Kontrollera att Lightning/Mini DINkabeln är ansluten till TRACKFORMER på rätt sätt. Utför åtgärderna i följande ordning: Anslut kabeln. 3 Slå på TRACKFORMER. 3 Starta appen på din ipad/iphone. Se Användning av TRACKFORMER (djay2 for ipad/iphone). för närmare detaljer. Stäng alla övriga appar som är igång på din ipad/iphone och starta sedan om enbart djay2 for ipad/iphone. Slå din ipad/iphone av och sedan på igen. Utför det följande med din ipad / iphone OS: Settings (Inställningar) 3 General (Allmänt) 3 about (Om). Kontrollera att XWDJ1 uppträder på skärmen som visas. Se det separata instruktionshäftet för handledning för detaljer om anslutning till en dator. Kontrollera att din dator uppfyller de systemkrav som krävs för användning med TRACKFORMER. Försök ansluta till en annan USBport på din dator. Om du ansluter via ett USBnav eller annan indirekt anslutning kan du försöka att ansluta direkt till datorns USBport. Försök att stänga av andra program på din dator, koppla ur trådlös LAN, stäng av antivirusprogram, program som alltid körs och/eller slå av Bluetooth. Slå TRACKFORMER av och sedan på igen. Sätt i en uppsättning nya batterier. Använd annars nättillsatsen. Justera volymnivån. Slå TRACKFORMER av och sedan på igen. Sätt i en uppsättning nya batterier. Använd annars nättillsatsen. Kontrollera inställningen för riktningsknapparna TRACKFORMER SCRATCH och/ eller valknapparna DECK. Kontrollera inställningen för riktningsknapparna TRACKFORMER SCRATCH och/ eller valknapparna DECK. Kontrollera att inget vidrör plattan JOG. Kontrollera att omkopplaren TRACKFORMER SPEAKER ON/OFF står på ON. Kontrollera att ratten TRACKFORMER MASTER OUT LEVEL inte står i läget MIN. Kontrollera positionen för TRACKFORMER CROSSFADER. Se Användning av TRACKFORMER (djay2 for ipad/iphone). för närmare detaljer. SV18

21 Referens Tekniska data för produkten Modell Uttag USBport Uttag för iosenhet Linjeutgång Hörlursuttag Strömuttag Ström USBbuss Batterier Batterilivslängd Nättillsats Automatiskt strömavslag Högtalarstorlek/uteffekt Strömförbrukning Mått Vikt Omgivning XWDJ1 Typ B Mini Dinuttag RCAstiftuttag (stereo); Utimpedans: 1,3 kω; Utspänning: 0,45 V (RMS) MAX 3,5 mm stereominiuttag; Utimpedans: 2 Ω; Utspänning: 1,0 V (RMS) MAX 12 V likström 3vägs strömsystem 5 V/500 ma 6 manganbatterier eller alkaliska batterier av storlek AA, laddningsbara eneloopbatterier eller EVOLTAbatterier av storlek AA från Panasonic Group Cirka 4 timmar (alkaliska batterier, laddningsbara eneloop/evoltabatterier) ADA12150L Cirka 30 minuter (alkaliska batterier, laddningsbara eneloop/evoltabatterier); Cirka 4 timmar (nättillsats, USBbuss); Koppla ur 6 cm/2,0 W 12 V likström = 18 W 344,7 (B) 232,0 (D) 66,8 (H) mm Huvudenhet: Cirka 1,1 kg (utan batterier) Temperatur: 0 till 40 C; Luftfuktighet: 10% till 90% RH Rätten till ändring av tekniska data och utformning förbehålles utan föregående meddelande. Uppsök webbsajten nedan för senaste produktnyheter. SV19

22 Referens Hanteringsföreskrifter för nättillsats Modell: ADA12150L 1. Läs dessa anvisningar. 2. Förvara dessa anvisningar nära till hands. 3. Ge akt på alla varningar. 4. Följ alla anvisningar. 5. Använd inte produkten nära vatten. 6. Rengör enbart med en torr trasa. 7. Placera inte nära element, termostater, spisar eller andra värmekällor (inklusive högtalare). 8. Använd endast fästdon och tillbehör som anges av tillverkaren. 9. Överlåt allt servicearbete till kvalificerade tekniker. Underhåll krävs när något av det följande inträffar: när produkten är skadad, när nätkabeln eller kontakten är skadad, när vätska har spillts på produkten, när ett främmande föremål trängt in i produkten, när produkten utsatts för regn eller fukt, när produkten fungerar onormalt, när produkten har tappats. 10. Låt inte produkten utsättas för vattendroppar eller stänkande vätska. Placera inte vätskefyllda föremål på produkten. 11. Låt inte den elektriska belastningen överstiga märkspänningen. 12. Kontrollera att omgivningen är torr innan produkten ansluts till en strömkälla. 13. Kontrollera att produkten är inriktad på rätt sätt. 14. Koppla ur produkten under åskväder och när den inte ska användas under en längre tid. 15. Undvik att blockera ventilationshålen på produkten. Installera produkten i enlighet med tillverkarens anvisningar. 16. Dra nätkabeln på ett ställe där den inte kan trampas på eller böjas, speciellt på ställen där andra kontakter och uttag förekommer, och på stället där kabeln ansluts till produkten. 17. Nättillsatsen bör anslutas till ett vägguttag så nära produkten som möjligt så att den kan kopplas ur omedelbart vid en nödsituation. Symbolen nedan är en varning som anger farlig oisolerad spänning innanför produktens hölje, vilket kan utgöra risk för elstötar för användaren. Symbolen nedan anger att det förekommer viktiga anvisningar för drift och underhåll (service) i dokumentationen som medföljer produkten. * SV20

23 Återanvändningsmärket anger att förpackningen överensstämmer med miljöskyddslagar i Tyskland. MA1412A
