Sunds hall detaljplan i Forshälla-Sund

Transkript

1 uv rapport 2011:18 arkeologisk utredning Sunds hall detaljplan i Forshälla-Sund Bohuslän, Forshälla socken, Forshälla-Sund 1:48 med flera Gundela Lindman

2

3 uv rapport 2011:18 arkeologisk utredning Sunds hall detaljplan i Forshälla-Sund Bohuslän, Forshälla socken, Forshälla-Sund 1:48 med flera Gundela Lindman

4 Riksantikvarieämbetet, arkeologiska uppdragsverksamheten (UV Väst) Kvarnbygatan Mölndal Tel.: Fax: e-post: e-post: Riksantikvarieämbetet UV Rapport 2011:18 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriverket Dnr /831. Bildredigering Lena Troedson Layout Lena Troedson Omslag Framsida: Höstfärger vid Sunds hall. Foto: Gundela Lindman. Baksida: Utsikt mot Uddevallabron vid Sunningesund, sett från Sunds hall. Vid brons södra fäste har tidigare ett flertal fornlämningar undersökts i samband med motorvägsbygget. Foto: Gundela Lindman. Tryck/utskrift Intellecta Infolog, Göteborg 2011

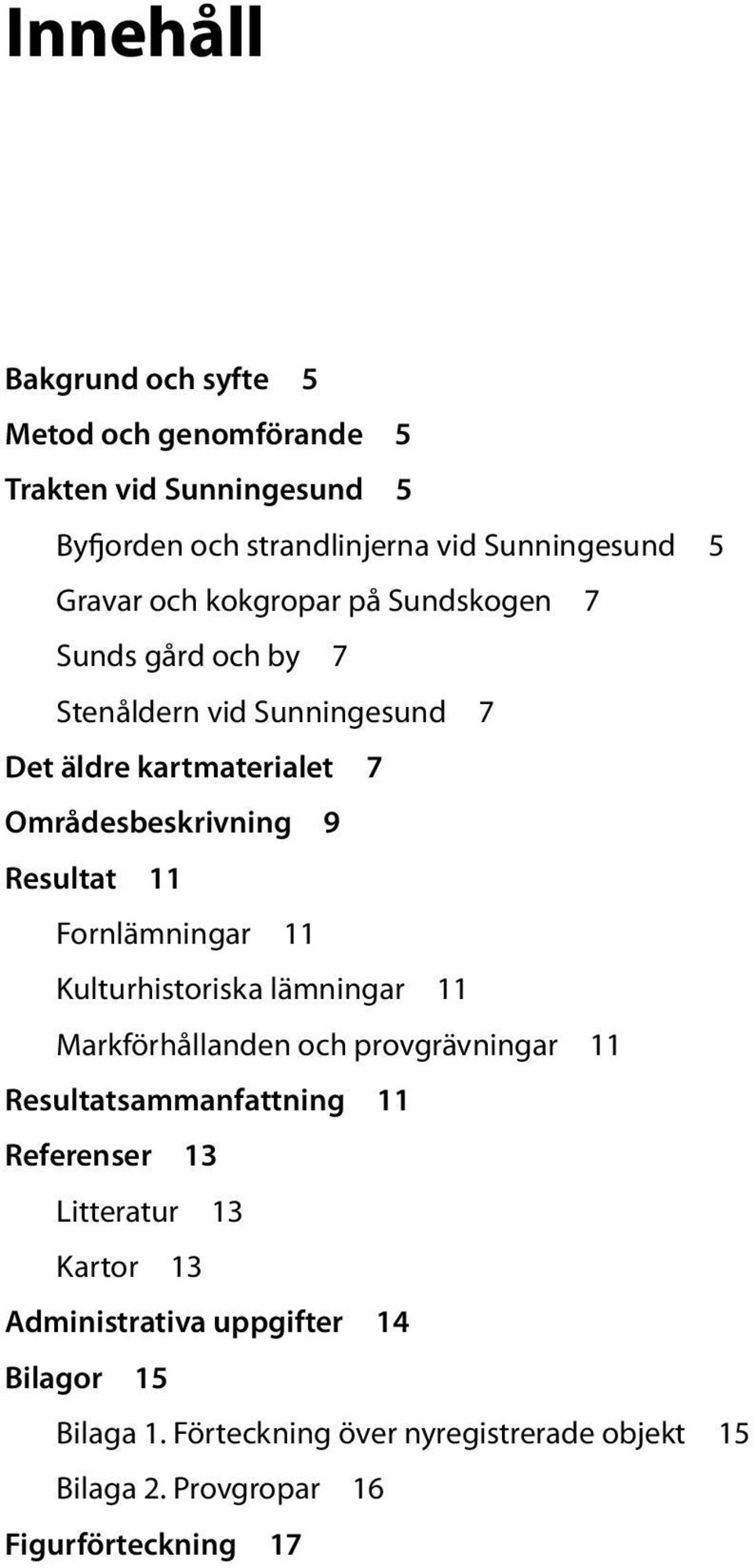

5 Innehåll Bakgrund och syfte 5 Metod och genomförande 5 Trakten vid Sunningesund 5 Byfjorden och strandlinjerna vid Sunningesund 5 Gravar och kokgropar på Sundskogen 7 Sunds gård och by 7 Stenåldern vid Sunningesund 7 Det äldre kartmaterialet 7 Områdesbeskrivning 9 Resultat 11 Fornlämningar 11 Kulturhistoriska lämningar 11 Markförhållanden och provgrävningar 11 Resultatsammanfattning 11 Referenser 13 Litteratur 13 Kartor 13 Administrativa uppgifter 14 Bilagor 15 Bilaga 1. Förteckning över nyregistrerade objekt 15 Bilaga 2. Provgropar 16 Figurförteckning 17

6 Figur 1. Utsnitt ur Blå kartan (Vägkartan), blad 81 Uddevalla (skala 1: ), och GSD-Sverigekartan med platsen för utredningen markerad. 4 Sunds hall detaljplan i Forshälla-Sund

7 Med anledning av arbetet med en detaljplan i Forshälla-Sund vid Byfjorden i Uddevalla utförde Riksantikvarieämbetet, arkeologiska uppdragsverksamheten (UV) en arkeologisk utredning. Den omfattade kartstudier, terränginventering och provgrävningar. Vid utredningen påträffades två områden med kokgropar. Direkt utanför området påträffades även två ensamliggande kokgropar. Dessutom noterades några övriga kulturhistoriska lämningar i form av en källargrund och, direkt utanför utredningsområdet, ett område med fossil åkermark. Bakgrund och syfte Med anledning av planering för en ny detaljplan för Sunds hall vid Sunningesund i Forshälla utförde Riksantikvarieämbetet, arkeologiska uppdragsverksamheten (UV) en arkeologisk utredning. Den genomfördes enligt länsstyrelsens beslut och har bekostats av Uddevalla kommun. Utredningens syfte var att ge ett planerings- och beslutsunderlag genom att fastställa förekomsten av fornlämningar och kulturlämningar inom det aktuella området. Metod och genomförande Det historiska kartmaterialet för området granskades och analyserades. En detaljerad okulärbesiktning utförs inom hela utredningsområdet där fasta synliga fornlämningar som till exempel gravar, fossil åkermark, lämningar efter järnframställning etc eftersöktes. Samtidigt bedömdes om det finns områden som utgör lämpliga boplatslägen varefter dessa provgrävdes för hand. Området fotograferades. Fornlämningar, provgropar och övriga kulturhistoriska lämningar mättes in med DGPS (Differential Global Positioning System) i Intrasissystemet. Trakten vid Sunningesund Byfjorden och strandlinjerna vid Sunningesund Utredningsområdet ligger vid Byfjorden strax innanför Sunningesund. Sundet ingår i en israndbildning som sträcker sig genom hela Västsverige (Fredén 1986, s ). Den bildar en låg undervattensrygg i vattnet. I sundet är djupet 11 meter medan det är 40 meter i Byfjorden längre österut. I anslutning till Byfjorden finns ett stort område med bevarade strandhak och strandvallar som bildats i takt med havnivåförändringarna när israndbildningen låg i strandzonen och svallsand och svallgrus kastades upp av vågorna. De är utbildade från 40 meter över havet och ned till dagens havsyta. Sunds hall detaljplan i Forshälla-Sund 5

8 0 500 m Figur 2. Utsnitt ur Fastighetskartan, blad 8B 4d, med utredningsområdet markerat. Skala 1: Sunds hall detaljplan i Forshälla-Sund

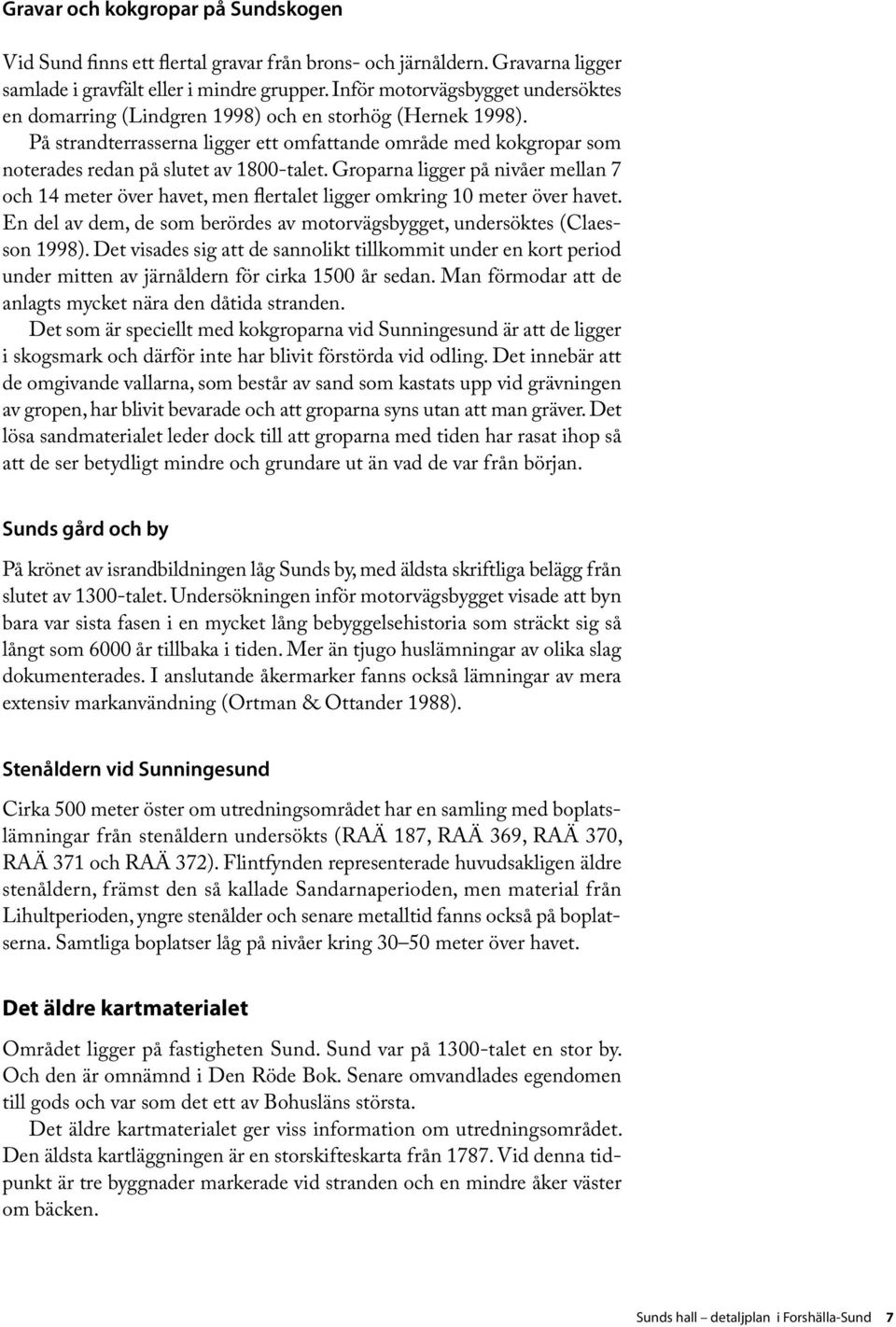

9 Gravar och kokgropar på Sundskogen Vid Sund finns ett flertal gravar från brons- och järnåldern. Gravarna ligger samlade i gravfält eller i mindre grupper. Inför motorvägsbygget undersöktes en domarring (Lindgren 1998) och en storhög (Hernek 1998). På strandterrasserna ligger ett omfattande område med kokgropar som noterades redan på slutet av 1800-talet. Groparna ligger på nivåer mellan 7 och 14 meter över havet, men flertalet ligger omkring 10 meter över havet. En del av dem, de som berördes av motorvägsbygget, undersöktes (Claesson 1998). Det visades sig att de sannolikt tillkommit under en kort period under mitten av järnåldern för cirka 1500 år sedan. Man förmodar att de anlagts mycket nära den dåtida stranden. Det som är speciellt med kokgroparna vid Sunningesund är att de ligger i skogsmark och därför inte har blivit förstörda vid odling. Det innebär att de omgivande vallarna, som består av sand som kastats upp vid grävningen av gropen, har blivit bevarade och att groparna syns utan att man gräver. Det lösa sandmaterialet leder dock till att groparna med tiden har rasat ihop så att de ser betydligt mindre och grundare ut än vad de var från början. Sunds gård och by På krönet av israndbildningen låg Sunds by, med äldsta skriftliga belägg från slutet av 1300-talet. Undersökningen inför motorvägsbygget visade att byn bara var sista fasen i en mycket lång bebyggelsehistoria som sträckt sig så långt som 6000 år tillbaka i tiden. Mer än tjugo huslämningar av olika slag dokumenterades. I anslutande åkermarker fanns också lämningar av mera extensiv markanvändning (Ortman & Ottander 1988). Stenåldern vid Sunningesund Cirka 500 meter öster om utredningsområdet har en samling med boplatslämningar från stenåldern undersökts (RAÄ 187, RAÄ 369, RAÄ 370, RAÄ 371 och RAÄ 372). Flintfynden representerade huvudsakligen äldre stenåldern, främst den så kallade Sandarnaperioden, men material från Lihultperioden, yngre stenålder och senare metalltid fanns också på boplatserna. Samtliga boplatser låg på nivåer kring meter över havet. Det äldre kartmaterialet Området ligger på fastigheten Sund. Sund var på 1300-talet en stor by. Och den är omnämnd i Den Röde Bok. Senare omvandlades egendomen till gods och var som det ett av Bohusläns största. Det äldre kartmaterialet ger viss information om utredningsområdet. Den äldsta kartläggningen är en storskifteskarta från Vid denna tidpunkt är tre byggnader markerade vid stranden och en mindre åker väster om bäcken. Sunds hall detaljplan i Forshälla-Sund 7

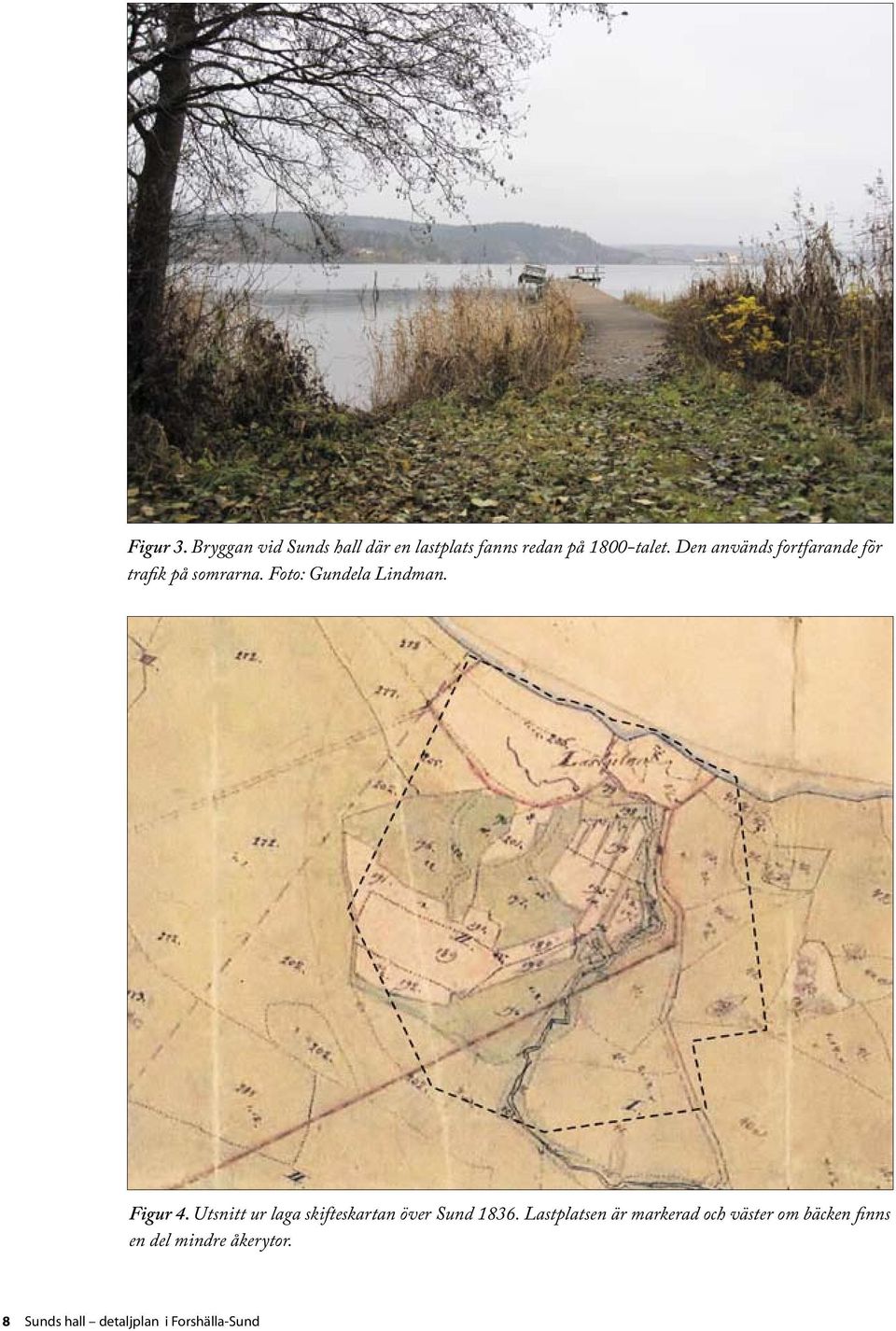

10 Figur 3. Bryggan vid Sunds hall där en lastplats fanns redan på 1800-talet. Den används fortfarande för trafik på somrarna. Foto: Gundela Lindman. Figur 4. Utsnitt ur laga skifteskartan över Sund Lastplatsen är markerad och väster om bäcken finns en del mindre åkerytor. 8 Sunds hall detaljplan i Forshälla-Sund

11 Nästa fas i karteringen är laga skifteskartan från 1836 (jfr fig. 4). En lastplats är då markerad vid Sundshall. Sunds brygga används sommartid än idag för båttrafik. Åkermarken tycks ha utökats något jämfört med 1700-talskartan. I handlingarna till kartan nämns att man kasade, det vill säga svedjade, utmarkerna till byn. Man kan därför förmoda att åkern haft sitt ursprung i en tidig svedning på den sandiga marken vid bäcken. Med tiden tillkom ett torp i området. Torpet Sundshall (Ortnamnen i Göteborgs och Bohus län) finns angivet både på den ekonomiska kartan från 1975 och på den gamla Generalstabskartan från Ytterligare ett torpställe, Sågbacken, är noterat på den ekonomiska kartan från Områdesbeskrivning Utredningsområdet utbreder sig på båda sidor om en bäck som mynnar ut i Byfjorden. Bäcken skär djupt igenom sandbankar och är omgiven av skogspartier med bok och björk. På några ställen sticker mindre bergklackar upp. Partier med planterad granskog finns också inom området. Delar av området är redan bebyggda. Vägar, en bussvändplats och nergrävda ledningar har medfört ytterligare ingrepp i den ursprungliga marken. Figur 5. Den slingrande bäcken bryter igenom sandavlagringarna vid Byfjorden. På sandplanen på bägge sidor om bäcken finns lämningar av äldre kokgropar. Foto: Gundela Lindman. Sunds hall detaljplan i Forshälla-Sund 9

12 Figur 6. En av kokgroparna på strandplanen vid Byfjorden. Foto: Gundela Lindman. Figur 7. En källargrund utgör en rest av de torpställen som legat vid Sunds hall. Foto: Gundela Lindman. 10 Sunds hall detaljplan i Forshälla-Sund

13 Resultat Fornlämningar I området noterades ett antal kokgropar, fördelade på två grupper (Objekt 1 respektive Objekt 2) med fem respektive sex gropar i vardera gruppen (jfr fig. 8, nästa sida). De är till sin yttre karaktär lika de kokgropar som finns i närområdet vid Uddevallabrons södra brofäste ett par hundra meter västerut. Det speciella för dem är att de är synliga på markytan i orörd skogsmark. Oftast brukar kokgropar framkomma i åkermark, där de ligger dolda under matjordsskiktet. Grupperna med kokgropar ligger i kanten av utredningsområdet, delvis innanför och delvis utanför. De ligger på strandplan på cirka 8 respektive 15 meter över havet. Två ensamliggande kokgropar som ligger strax utanför området noterades också (Objekt 4 och Objekt 5). Vid provstick framkom svagt sandig, kolhaltig mylla på ett djup av 0,6 meter under gropens yta. Några av groparna tycks vara påverkade i senare tid. Möjligen kan de ha utnyttjats sekundärt som förvaringsgropar, till exempel som stukor eller potatisgropar. Kulturhistoriska lämningar Vid inventeringen noterades även några spår av kulturhistoriska lämningar som ej bedöms som fornlämningar. Det rör sig om en källargrund (Objekt 3) och ett område med fossil åkermark (Objekt 6). Detta utgörs av resterna av en ålderdomlig åker i form av smala åkerparceller. De är 1,5 meter breda och 0,1 meter höga och har svagt välvd form. Markförhållanden och provgrävningar Merparten av området var bebyggt eller utnyttjat på annat sätt. De flesta markytorna var också för lågt belägna för att eventuell bosättning under stenåldern skulle ha kunnat ha ägt rum. Provgroparna grävdes mestadels i gammal åkermark där lagerföljderna utgjordes av mossa/råhumus 10 centimeter följt av matjord, bestående av humös, svagt kolhaltig sand, 0,25 meter djup. Därunder syntes sandig rostjord. I skogsmarken utgjordes lagerföljden av en typisk podsolprofil med tunt blekjordsskikt följt av rostjord. I anslutning till bäcken fanns översvämmade sand- och gruspartier. Inga tecken på förhistorisk markpåverkan iakttogs. Resultatsammanfattning Med anledning av arbetet med en detaljplan i Forshälla-Sund vid Byfjorden i Uddevalla utfördes en arkeologisk utredning. Den omfattade kartstudier, terränginventering och provgrävningar. Vid utredningen påträffades två om råden med kokgropar och en källargrund. Direkt utanför området på träffa des även två ensamliggande kokgropar samt ett område med fossil åker mark. Sunds hall detaljplan i Forshälla-Sund 11

14 0 100 m Figur 8. Plan över utredningsområdet. Skala 1: Sunds hall detaljplan i Forshälla-Sund

15 Vid eventuell exploatering av marken där kokgroparna är belägna bör en arkeologisk slutundersökning utföras. Referenser Litteratur Claesson, P Kokgropar från järnåldern vid Sunningeleden. Gravar och kokgropar vid Sunningesund. Arkeologiska undersökningar för motorvägen Lerbo Torp. Del 2. Arkeologiska Resultat UV Väst Rapport 1998:3. Riksantikvarieämbetet och Bohusläns museum. Fredén, C Geologisk dokumentation av randbildningen vid Sunningesund, Uddevalla kommun. Sveriges Geologiska Undersökning. Uppsala. Fredén, C Beskrivning till jordartskartan Göteborg NO. SGU Serie Ae. Nr 40. Uppsala. Hernek, R En storhög från äldre järnåldern samt en fångstgropliknande anläggning. Arkeologiska undersökningar för motorvägen Lerbo Torp. Del 2. Arkeologiska Resultat UV Väst Rapport 1998:3. Riksantikvarieämbetet och Bohusläns museum. Lindholm, K Domarringen i Sund. Arkeologiska undersökningar för motorvägen Lerbo Torp. Del 2. Arkeologiska Resultat UV Väst Rapport 1998:3. Riksantikvarieämbetet och Bohusläns museum. Lindman, G. Stora Sund arkeologisk undersökning av en bohuslänsk by. Arkeologiska undersökningar för motorvägen Lerbo Torp. Del 5. Arkeologiska Resultat UV Väst Rapport 1998:2. Riksantikvarieämbetet och Bohusläns museum. Ortman, O. & Ottander, J Mellan åker och havsbotten ett områdes markanvändning under 5000 år. Arkeologiska undersökningar för motorvägen Lerbo Torp. Del 4. Arkeologiska Resultat UV Väst Rapport 1998:5. Riksantikvarieämbetet och Bohusläns museum. Ortnamnen i Göteborgs och Bohus län Del XI. s. 22. Inlands Fräkne härad. Kartor Ekonomiska kartan 1975 Generalstabskartan 1844 Laga skifteskartan över Sund 1836 Storskifteskarta över Sund 1787 Sunds hall detaljplan i Forshälla-Sund 13

16 Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Riksantikvarieämbetets projektnummer: Intrasisprojekt: UV2010:216. Undersökningstid:2 5 november Exploateringsyta: 4,9 hektar. Läge: Fastighetskartan, blad 8B 4d, Koordinatsystem: RT 90 2,5 gon V. Koordinater för undersökningsytans sydvästra hörn: x y Höjdsystem:. Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm:. Digital dokumentation: förvaras på UV Väst. Fynd: inga fynd. 14 Sunds hall detaljplan i Forshälla-Sund

17 Bilagor Bilaga 1. Förteckning över nyregistrerade objekt Lämningstyp Beskrivning Antikvarisk bedömning Boplatslämning, övrig Boplatslämning, övrig Lägenhetsbebyggelse Område med kokgropar, meter (öst väst), bestående av fem gropar, 1 2 meter i diameter och 0,15 0,5 meter djupa. Omgivande vallar är 1,5 2 meter breda och 0,1 0,25 meter höga. Terräng: Fyra av groparna ligger på en sandig strandvall och den femte direkt nedanför. Skogsmark. Granplantering med inslag av lövträd. Område med kokgropar, meter (norr söder), bestående av sex gropar, 1 1,5 meter i diameter och 0,15 0,5 meter djupa. Omgivande vallar är 1,5 2 meter breda och 0,15 0,2 m höga. Terräng: Sandig strandvall. Igenväxande kalhygge med lövsly och tallplantering. Lägenhetsbebyggelse, rest av, bestående av källargrund, cirka 3,5 3 meter (västsydväst östnordöst) och intill 2 meter hög. Ingång från östnordöst. Kallmurad med invändig cementförstärkning. Terräng: Avsats vid bäck. Ek karta: Sunds hall Fast fornlämning Fast fornlämning Övrig kulturhistorisk lämning Boplatslämning, övrig Boplatslämning, övrig Kokgrop, 1,5 meter diameter och 0,2 meter djup. Omgivande vall är 1,5 meter bred och 0,2 meter hög. Terräng: Avsats mot nordväst. Strandbrink vid bäck. Skogsmark. Granplantering. Kokgrop, 1 meter i diameter och 0,15 meter djup. Omgivande vall är 1,5 meter bred och 0,1 meter hög. Delvis otydlig. Terräng: Avsats mot nordväst. Strandbrink vid bäck. Skogsmark. Granplantering. Fast fornlämning Fast fornlämning Fossil åker Fossil åker, meter (nordnordväst sydsydöst), bestående av bandformiga, välvda parceller, 1,5 meter breda och 0,1 0,15 meter höga. Terräng: Svag norrsluttning. Igenväxande hagmark. Övrig kulturhistorisk lämning Sunds hall detaljplan i Forshälla-Sund 15

18 Bilaga 2. Provgropar Provgrop Djup (m) Lager (cm) Läge 1 0,3 Mossa/Skogsmull, 10 Humös, blek sand, 5 Humus med sot, 5 Rostjord 2 0,3 Mossa/Skogsmull, 10 Humös, blek sand, 5 Humus med sot, 5 Rostjord 3 0,15 Mossa, 2 Grästov och råhumus med sot, 3 Blekjord, 1 Rostjord, 9 4 0,15 Mossa, 3 Råhumus och mylla med sot, 5 Blekjord, 1 Sand, 6 5 0,3 Grästorv, 5 Svagt humös sand 0,25 6 0,25 Grästorv och råhumus, 5 Humös sand, 5 Sand, ,4 Mossa, råhumus, 10 Matjord: humös, svagt kolhaltig sand, 25 Rostjord Skogsmark Gammal åkeryta vid bäcken Gammal sandtäkt Krön av avsats Svämlager vid bäck Avsats mot norr. Kalhygge med sly Gammal åker 16 Sunds hall detaljplan i Forshälla-Sund

19 Figurförteckning Figur 1. Utsnitt ur Blå kartan (Vägkartan), blad 81 Uddevalla (skala 1: ), och GSD-Sverigekartan med platsen för utredningen markerad....4 Figur 2. Utsnitt ur Fastighetskartan, blad 8B 4d, med utredningsområdet markerat. Skala 1: Figur 3. Bryggan vid Sunds hall där en lastplats fanns redan på 1800-talet. Den används fortfarande för trafik på somrarna. Foto: Gundela Lindman...8 Figur 4. Utsnitt ur laga skifteskartan över Sund Lastplatsen är markerad och väster om bäcken finns en del mindre åkerytor...8 Figur 5. Den slingrande bäcken bryter igenom sandavlagringarna vid Byfjorden. På sandplanen på bägge sidor om bäcken finns lämningar av äldre kokgropar. Foto: Gundela Lindman...9 Figur 6. En av kokgroparna på strandplanen vid Byfjorden. Foto: Gundela Lindman Figur 7. En källargrund utgör en rest av de torpställen som legat vid Sunds hall. Foto: Gundela Lindman...10 Figur 8. Plan över utredningsområdet. Skala 1: Sunds hall detaljplan i Forshälla-Sund 17

20

21

22 Sunds hall detaljplan i Forshälla-Sund Med anledning av arbetet med en detaljplan i Forshälla- Sund vid Byfjorden i Uddevalla utförde Riksantikvarieämbetet, arkeologiska uppdragsverksamheten (UV) en arkeologisk utredning. Den omfattade kartstudier, terränginventering och provgrävningar. Vid utredningen påträffades två områden med kokgropar. Direkt utanför området påträffades även två ensamliggande kokgropar. Dessutom noterades några övriga kulturhistoriska lämningar i form av en källargrund och, direkt utanför utredningsområdet, ett område med fossil åkermark.
