BESKRIFNING. OFFENTLIGGJORD Ar KONGL. PATENTBYRÅN. C. ^VITTENSTRO^I. ^ro^ll^l^l. Apparater att allvälldas vid astadkolnn.^andet af gjntgods.

Transkript

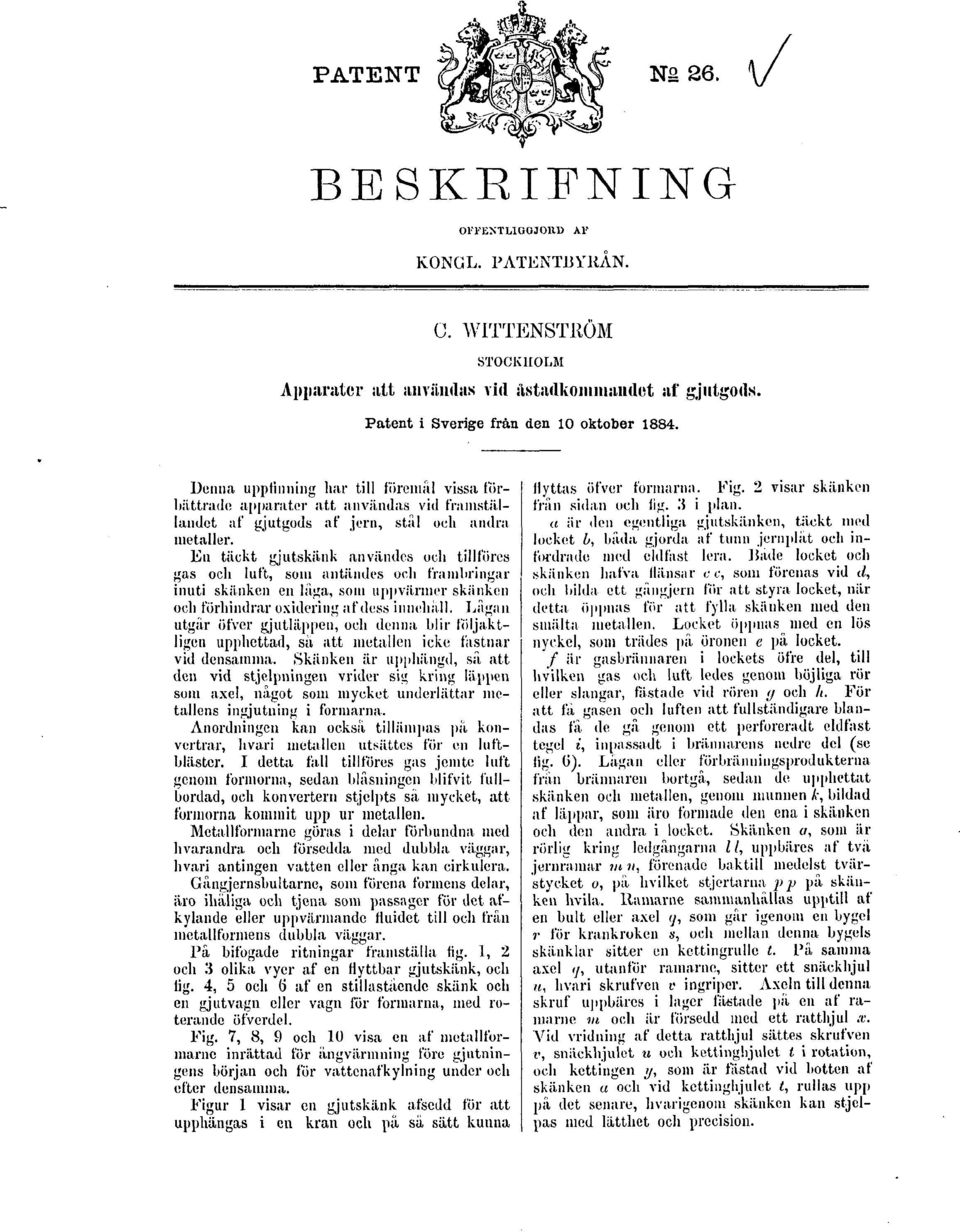

1 PATENT N.^ 2^. BESKRIFNING OFFENTLIGGJORD Ar KONGL. PATENTBYRÅN. C. ^VITTENSTRO^I ^ro^ll^l^l Apparater att allvälldas vid astadkolnn.^andet af gjntgods. Patent l Sverige fran den 1i..i el-tel.ier.l884. Denna upplinning har till föremål vissa förbättrade apparater att användas vid framställandet af gjutgods af jern, stål och andra metaller. En täckt gjutskänk användes och tillföres gas och luft, som antändes och frambringar inuti skänken en låga, som uppvärmer skänken och förhindrar oxidering afdess innehåll. Lågan utgår öfver gjutläppeii, och denna blir följaktligen upphettad, så att metallen icke fastnar vid densamma. Skänken är upphängd, så att den vid stjelpningen vrider sig kring läppen som axel, något som mycket underlättar metallens ingjutning i formarna..anordningen kan också tillämpas på konvertrar, hvarl metallen ufsättes for en luftbläster. I detta fall tillföres gas jemte luft genom formerna, sedan blåsiiingen blifvit fullbordad, och konvertern stjelpts så mycket, att fbrmorna kommit upp ur metallen. Metallfbrmarne göras i delar forbundna med hvarandra och försedda med dubbla väggar, hvari antingen vatten eller ånga kan cirkulera. Gångjernsbultarne, som förena formens delar, äro ihåliga och tjena som passager for det afkvlaiide eller uppvärmande fluidet till och från metallfbrmens dubbla väggar. På bifogade ritningar framställa lig. I,.^ och.^ olika vyer af en flyttbar gjutskänk, och lig. -l,.^ och (i af en stillastående skänk och en gjiitvagn eller vagn för formarna, med roterande öfverdel. Fig. ^, ^, ^l och IO visa en af metallformarne inrättad för ångvärmning före gjiitningens början och för vattenafkylning under och efter densamma. Figur i visar en gjutskänk afsedd för att upphängas i en kran och på så sätt kunna flyttas öfver formarna. Fig..^ visar skänken från sidan och fig..^ i plan. a är den egentliga gjutskänken, täckt med locket b, båda gjorda af tunn jernplåt och infordrade med e.dfåsf lera. Bade locket och skänken hafva llänsar c c, soiii förenas vid ^, och bilda ett gåligjern för att styra locket, när detta öppnas for att fylla skänken med den smälta metallen. Locket öppnas med en lös nyckel, som trades på öronen ^ på locket. ^ är gasbräniiareii i lockets öfre del, till hvilken gas och luft ledes genom böjliga rör eller slangar, fastade vid rören ^ och ^. För att få gasen och luften att fullständigare blandas få de gå genom ett perfbreradt eldfast tegel ^, inpa.ssadt i brännarens nedre del (se fig. fi). Lågan eller förbränningsprodukterna från brännaren bortgå, sedan de upphettat skänken och metallen, genuin munnen.v, bildad af läppar, soiii äro formade den ena i skänken och den andra i locket. Skänken.^, soiii är rörlig kring ledgångarna.^ ^, uppbäres af två jernramar ^ ^, förenade baktill medelst tvärstycket o, på hvilket stjertariia ^^ på skäiiken livila. Ramarne sammanhållas upptill af en bult eller axel ^, som går igenom en bygel ^ for krankrokeii.^, ocli iiiellaii denna bygels skänklar sitter en kettingrulle.^. På sainina axel ^, utanför ramariie, sitter ett snäckhjul ^, livari skriifven ^ ingriper. Axeln till denna skruf uppbäres i lager fastade på en af ramarne ^.l. ocli är försedd iiied ett ratthjul.^. Vid vridiiiiig af detta ratthjul sättes skrufven ^, snäckhjulet ^ ocli kettinglijulet.^ i rotation, ocli kettingen ^, soiii är fästad vid botten af skänken ^ och vid kettinglijulet.^, rnllas upp på det senare, livarigenom skänken kan sfjelpas iiied lätthet ocli precision.

2 De böjliga rören eller slangarna, hvarigenom gasen och luften ledas till rören.^ och ^, följa kranstolpens och kranarmens rörelser. Rören ^ ocli ^ äro ledade vid ^, och slangarna äro försedda ined vanliga kranar eller ventiler. I den stillastående apparaten, lig. ^ och ^, är skänken ^ ined sitt lock.^ och brännare ^ af samma konstruktion som den nyss beskrifiia. Gas och luft ledas livar for sig genom rören.^..^.^ ^---.^.^.^.^ och blandas tillsammans i det uppgående röret ^, hvarifråii de gå genom röret ^ och inkomma i brännaren i lockets öfre del. Rören ^ ^ hafva ledgångar vid ^ ^, kring hvilka locket vrider sig vid öppnandet, och hela skänken vrider sig rundt ledgångariie vid..^ oeh ^. Tillförseln af gas och luft regleras af kranar eller ventiler, som icke äro visade på ritningarna. Skänken stjelpes, såsom förut nämnts, iiiedelst ratthjiilet ^, skrufven ^, siiäcklijulet ^, de två kettinghjuleii ^ ^ ocli de två. kettingarna ^^ fastade vid skänkens undre del^ ^ ^ äro inotvigter på kettingarne för att uppväga skänken. Locket öppnas iiiedelst en lös nyckel, som passar på en tapp ^, fästad i rörets.:^ ^-formade stycke. Skänken hvilar direkte pä rören, vid hvilka deii är fästad med fyra gängade krokar ocli muttrar ^ ^, och är ined alla sina delar uppsatt pä en ställning af gasrör, stående i gjutjernsfötter.^ pä bottenplåten ^. Anordningen för att uppbära ocli manövrera gjutskänkarna äfvensoin konstruktionen deraf kan naturligtvis variera utan att förändra det väsentliga i uppfinningen. En bessenierkonverter, som skall användas enligt denna uppfinning, uppliänges helst på sätt, som visas i fig. -l och :^, inen den kan äfven upphängas pä vanligt sätt. Luften ocli gasen tillföras genom de vanliga formerna i bottnen. Sedan bläsn ingen, soin ledes pä vanligt sätt, slutats, stjelpes konvertern, sä att fbrmorna komina öfver metallens yta, livarefter gasen tillsläppes ocli förses ined luft i tillräcklig mängd för att underhålla förbränningen. Pä detta sätt underhålles metallens teinperatur fullkomligt, medan tid leinnas för att afskilja slagg och föroreningar, innan metallen utgjutes. I följd deraf att värmen sålunda underhålles, ocli konvertern är upphängd, så att den stjelper kring sin läpp, blir det möjligt att direkt från konvertern gjuta artiklar af önskad form genuin att gjuta metallen i formar. Forinarne kunna vara af metall och af små eller stora dimensioner. Forinarne uppbäras af en vagn af gjutjern hvilande på hjul.^ och rörlig längs räls eller på golfvet. Vagnens öfre del.^ bildar en sorts vändskifva, vid hvars omkrets forinarne ^ äro fästade. Antalet formar, soin kan användas, beror på vändskifvans storlek. Vändskifvan hvilar med en på dess undre sida befintlig fläns på fyra hjul ^ uppsatta i vagnens underrede ^, såsom synes i ritningen^ men denna anordning kan naturligtvis förändras. När smått gjutgods skall gjutas i kokiller, äro dessa så gjorda, att gjutpjesen kan lätt ocli hastigt uttagas ur dem, och så att gjutning i samma kokill kan upprepas tätt efter hvartannat. Kokillens halfvor äro förenade iiiedelst gångjern och ett lås. Kokillerna äro.gjorda af vanligt grått gjutjerii, om de begagnas for gröfre och enklare gjutgods. För finare gjutgods ined tunna, framspringande delar i kokillen, hvilka snart skulle smälta eller förstöras, om de voro gjorda af gjutjern, gjutas kokillerna af mjukt stål, eller ock göras sådaiia ömtåliga delar af smidesjern eller stål ocli fästas i gjutjernskokillerna. Kokillen måste göras mycket noggrant, ocli ytan, soin bildar sjelfva formen, måste rengöras från oxid. Sådana gjutjernskokiller äro utomordentligt varaktiga, om inanganprocenten i jeriiet eller stålet är liten, åtskilliga tusen njutningar kuniia göras i deiii utan någon synlig skada, meil, Om jeriiet håller iiiycket mangan, fors tö res gjutjernskokilleii vanligen i ingötet, som då bör beklädas ined grafit. Kokillerna böra upphettas till en temperatur af.^o å I 00^ O., innan gjutningeii börjas, och öfvertäckas på insidan ined ett tunnt sotlager, genom rökning ined nafta eller stenkolstjära på vanligt sätt. Kokillerna äro gjorda ined dubbla väggar, mellan hvilka först ånga iiisläppes, för att upphetta kokillen före gjutningen, och sedan kallt vatten, under det gjutningen fortgår, för att hålla dem svala. På medföljande ritningar framställer fig. ^ en sådan kokill i elevation ined öfre gångjernet genomskuret. Fig..^ är en plan, hg. ^ en längdsektion ocli fig. IO en tvärsektion ofvan låset. Dessa figurer visa den för alla sådaiia kokiller gemensamma anordningen, men form ocli storlek variera efter gjutgodsets form ocli storlek. kokillerna bestå af två halfvor ^ ^ af gjutjern eller mjukt stål ined gångjernen ^ i^ ocli ett eller flere lås ^. i det öppna rummet ^ iiigjutes metallen genom ingötet ^. För att bilda de dubbla väggarna, gjutes hvardera kokillhalfvan ined flänsar rundt oin, vid hvilka plåtariie ^ ^ fästas. Några tvärgående ryggar.^.^ anbringas for att reglera vattnets ocli ångans cirkulation och bidraga till att förstärka kokillen. Vattnet ledes till och ifrån kokillen genom de ihåliga bultariia ^ i gångjeriien ^, hvilka bultar kommunicera med gångarna ^..^ i kokillhalfvoriia oeh äro försedda med behöfliga flänsar och packdosor^ ^ är tillforselröret for vattnet ocli ^ för ångan, ^ är afloppsröret. Dessa rör äro försedda iiied behölfiga kranar ^ ^.^ för att afstänga vattnet, när kokillen skall upphettas med ånga, och för att reglera afkylningen. Låset ^ tjenar till att hålla kokillhalfvorna tillsammans vid njutningen. Medelst öron pä den kokillhalfva, som är utan lås, kan kokillen fästas antingen vid en gjutvagn eller vid annat lämpligt stöd under gjutningen, men kokillhalfvan iiied låset bör

3 vara fri, så att kokillen lätt kan öppnas efter njutningen. Patentanspråk: i. En täc.kt gjulskänk eller konverter, att användas vid åstadkommande af gjufgods utaf metaller, med tillförsel öfver metallens yta af gals och luft, frambringande en låga, livilken har sitt utlopp öfver gjntläppen. ^. Med dubbla väggar försedda metallkokiller, gjorda i delar (^ ^ ), förenade med livarandra medel.st ihåliga ledgångar (.l^), genom livilka vatten eller annat gasformigt eller flytande ämne tillföres dem. (ll^rbr cn ritnit^)....ltock^oi.^ i885. i^ot.^l Iioktr^ck^rict. Offentliggjord den 3 iingn^ti
