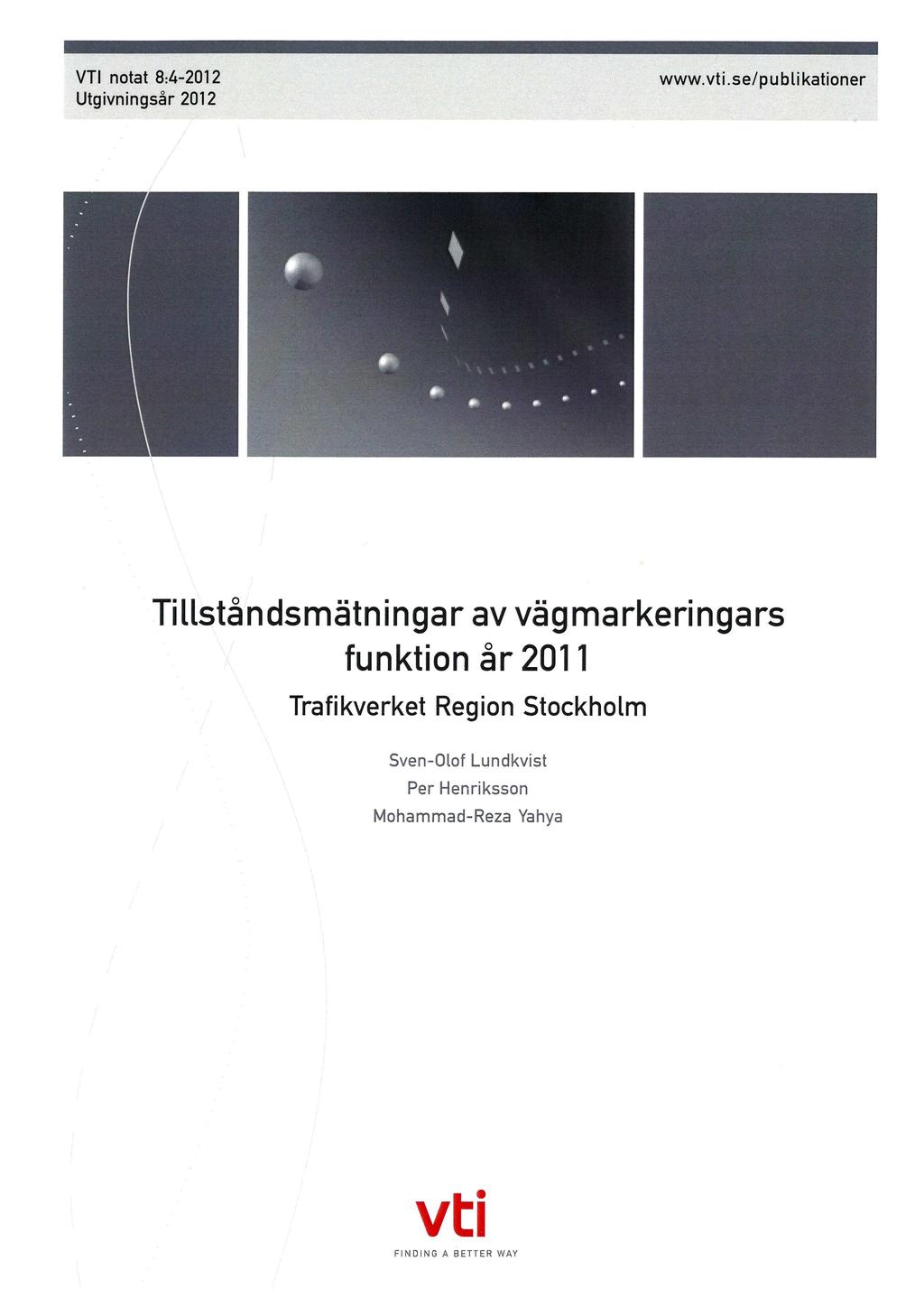

1 VTlnotat8: _ : Utgivningsår2012 ' V..> :..* ' Tillståndsmätningar av vägmarkeringars funktion är 2011 Trafikverket Region Stockholm Sven-Olof Lundkvist Per Henriksson Mohammad-Reza Yahya vti FINDING A BETTER WAY

2 Förord Detta projekt har finansierats av Trafikverket, där Torgny Augustsson varit kontaktperson. De fysikaliska mätningarna samt beräkning av våtfunktion har utförts av Ramböll RST, där Berne Nielsen varit ansvarig. Analys har utförts Mohammad-Reza Yahya och rapportering av Per Henriksson med bistånd av Sven-Olof Lundkvist. Sven-Olof Lundkvist har varit projektledare på VTI. Linköping december 2011 Sven-OlofLundkvist VTI notat 8: Dnr: 2011/0165:26

3 Kvalitetsgranskning Intern peer review har genomförts av Jan Andersson, VTI. Per Henriksson har genomfört justeringar av slutligt rapportmanus. Proj ektledarens närmaste chef Jan Andersson, VTI, har därefter granskat och godkänt publikationen för publicering Quality review Internal peer review was performed on 20 January 2012 by Jan Andersson. Per Henriksson has made alterations to the final manuscript of the report. The research director of the project manager Jan Andersson examined and approved the report for publication on 20 January VTI notat 8:4-2012

4 Innehållsförteckning Sammanfattning Summary Bakgrund, begränsningar och syfte Begrepp och metod Analys Resultat Antal objekt som ingått i analysen Deskriptiv statistik för delobjekten Andel godkända delobjekt per län och vägklass Resultat per delobjekt, län och vägklass Slutsatser Referenser Bilaga Bilaga 1 Detaljerade resultat VTI notat 8:4-2012

5 Tillståndsmätningar av vägmarkeringars funktion är Trañkverket Region Stockholm av Sven-Olof Lundkvist, Per Henriksson och Mohammad-Reza Yahya VTI Linköping Sammanfattning I föreliggande notat redovisas tillståndsmätningar av vägmarkeringars funktion i Region Stockholm Mätningarna har utförts under perioden 28 juni-7 oktober med det mobila instrumentet Ecodyn 30, kompletterad med optokator för skattning av våtsynbarheten. Följande slutsatser kan dras från tillståndsmätningarna 2011 i Region Stockholm: Retroreflexionen för torra vägmarkeringar 0 På Europavägar med ÅDT högre än eller lika med fordon/dygn var i Region Stockholm (Stockholms län) 38 % av delobj ekten godkända 0 På övriga Europavägar och riksvägar (Stockholms län) godkändes 13 % av delobjekten 0 På de primära länsvägarna godkändes 19 % av delobjekten 0 En signifikant högre andel av klass C-vägarnas markeringar var godkända på Gotland jämfört med i Stockholms län. Sett över alla vägklasser var det dock ingen skillnad mellan de två länen Retroreflexionen för våta vägmarkeringar 0 På Europavägar med ÅDT högre än eller lika med fordon/dygn vari Region Stockholm (Stockholms län) 29 % av delobjekten godkända. VTI notat

6 Condition assessment of road markings of Region Stockholm in Sweden in 2011 by Sven-Olof Lundkvist, Per Henriksson and Mohammad-Reza Yahya VTI (Swedish National Road and Transport Research Institute) SE Linköping Sweden Summary This note presents the results of condition assessment of road marking performance in Region Stockholm, Sweden The measurements were carried out during the period 28 June-7 October by the use of the mobile reflectometer Ecodyn 30 to measure dry road marking retroreflectivity. Moreover, the reflectometer was supplemented with an optocator for estimation of wet road marking performance. From the results, the following conclusions can be drawn: Dry road marking retroreflectivity 0 On European highwayswith ADT more or equal to 4,000 vehicles per day, 38% of the measured objects fulfilled the requirements in the Swedish regulations (Stockholm county). 0 On other European highways and national roads the corresponding figure was 13% (Stockholm county). 0 On county roads 19% of the objects were approved. 0 The performance of the road markings on primary roads was better on Gotland than in Stockholm county. However, when taking all road types into account, there were no significant differences between the counties in the region. Wet road marking retroreflectivity 0 On European highways With ADT more or equal to 4,000 vehicles per day, 29% of the measured objects (Stockholm county) fulñlled the requirements in the Swedish regulations. VTI notat 8:

7 1 Bakgrund, begränsningar och syfte Sedan år 2000 har vägmarkeringars retroreflexion mätts mobilt i Sverige i varierande omfattning. Våtfunktionen har indirekt mätts sedan år 2003 genom att retroreflexionen för våt markering beräknats från torrfunktionen och makrotexturen (mean profile depth, MPD). Liksom år 2009 görs denna skattning för profilerade markeringar (ej körfältsmarkeringar) på europavägar, dock endast för vägar med ÅDT fordon/dygn. På dessa delobjekt erhålls vid våtfunktionsskattningen även värden på friktion och Qd. Från och med år 2010 har obj ektens längd kortats ned från 20 km till 10 km med syfte att kunna mäta fler objekt. Liksom föregående år finns det flera syften med tillståndsmätningar: 0 Att ta reda på i vilken utsträckning Trafikverkets funktionskrav för vägmarkering uppfylls 0 Att undersöka om det finns någon skillnad i vägmarkeringskvalitet mellan länen inom en och samma region och mellan regionerna. När Trañkverket bildades den 1 april 2010, förändrades samtidigt regionindelningen. Sverige består numera av sex Trafikverksregioner. Tillståndsmätningar av vägmarkeringamas funktion genomfördes i alla dessa regioner och i alla län år Resultatet för varje region redovisas i separata VTI notat. I föreliggande notat redovisas resultatet från Region Stockholm. Förutom de sex notaten med varje regions resultat, har ett notat utgivits som sammanfattar och jämför alla regioners resultat (VTI notat ). VTI notat

8 2 Begrepp och metod Några begrepp som används i rapporten förklaras nedan: 0 Objekt Vägsträcka ca 10 km lång. Objektet indelas i delobjekt 0 Delobj ekt En typ av längsgående vägmarkering i objektet (kant-, mitteller körfältslinj e). Delobjektet indelas i ca 100 mätplatser 0 Mätplats En 100 m lång sträcka i delobjektet Mätplatsen består av ett stort antal enskilda mätpunkter 0 Mätpunkt Punkt, eller egentligen en mindre area i mätplatsen, där mätvärde avlästs. Indelning i vägklasser har under 2011 års mätningar gjorts enligt följ ande: 0 Vägklass A Europavägar med ÅDT Vägklass B EurOpavägar med ÅDT < samt riksvägar (9-99) 0 Vägklass C Primära länsvägar ( ). Enligt VTI meddelande 901 (Lundkvist, 2001) kan antalet objekt som slumpmässigt väljs ut för funktionskontroll inom en sådan Vägklass välj as enligt: n=k-\/n där N är antalet objekt i aktuell Vägklass i regionen och k är en konstant som för 2011 års mätningar sattes till: k = 1,4 för Vägklass A k = 1,2 för Vägklass B k = 1,0 för Vägklass C n avrundas till närmaste heltal. Antalet delobj ekt som kommer att mätas blir då vanligen 3'n; två kantlinj er och en mittlinje på tvåfältsvägar, alternativt två (av fyra) kantlinj er och en (av två) körfältslinj er på flerfältsvägar. Därefter fördelas antalet mätobj ekt proportionellt mellan länen i regionen Retroreflexionen för torra vägmarkeringar samt för profilerade markeringar på europavägar även makrotexturen, har mätts mobilt med Road Marking Tester (RMT). De mätplatser i ett delobj ekt som innehållit nylagd asfalt har tagits bort ur analysen, vilket inneburit att vissa delobjekt blivit avkortade och att andra utgått. 10 VTI notat

9 3 Analys Analysen av data har gjorts enligt följ ande: Från mätningarna av den torra vägmarkeringens retroreflexion, Rum, och makrotextur, MPD, har medelvärdet över delobj ektet beräknats som: n Z RLJorrl- RL,torr : n 00h Z MPDZ. MPD = _-_l'=1, n där RLJOW- avser den torra vägmarkeringens retroreflexion och MPDi makrotexturen på mätplats i, och n antalet mätplatser i delobjektet. Från dessa två variabler har för europavägar den våta vägmarkeringens retroreflexion, RLW, skattats som (se Lundkvist & Nielsen, 2009): R =-8+0,14-R +18-MPD L,våt L,torr Genomgående har regelverket enligt Teknisk Beskrivningstext - vägmarkering (TBT) gällt (Trañkverket, 2010: 109). Gränsvärden för godkänt/underkänt delobjekt avseende retroreflexion framgår ur följ ande tabell. Tabell 1 Definition av underkänt och godkänt delobjekt enligt TBT beträffande retroreflexion. Torrfunktion Våtfunktion ÅDT < ÅDT ÅDT Högst 20 % av mätplatserna har Högst 20 % av mätplatserna har Högst 20 % av mätplatserna RL,torr < 100 mcd/mz/lx. RL,torr < 150 mcd/mz/ix. har RWåt < 35 mcd/m2/ix. Godkänt de/objekt. Godkänt delobjekt. Godkänt de/objekt. Krav på våtfunktion finns enbart på kantlinj er på vägar med ÅDT > fordon/dygn. I bilaga 1 återfinns detaljerade resultat. VTI notat

10 4 Resultat 4.1 Antal objekt som ingått i analysen Totalt har 21 Vägsträckor, objekt, mätts i Region Stockholm under Fördelning på län, Vägklass och Vägtyp framgår ur tabell 2. Tabell 2 Antal uppmätta objekt per län är Antal uppmätta objekt på Län/Region Vägklass Europavägar Riksvägar länsväg; Totalt A Gotlands län I B C 4 Summa 4 A 7 7 Stockholms län AB B 5 5 C 5 Summa A 7 REGION STH B 5 5 C Totalt För delobj ekten i Vägklass A bestäms Våtfunktionen enligt funktionen i kapitel 3. Våtfunktionen bestäms endast för kantlinj erna. Antalet delobj ekt för Våtfunktionsskattningen uppgick till 14 st. i Stockholms län 12 VTI notat 8:4-2012

11 4.2 Deskriptiv statistik för delobjekten I tabell 3 och 4 presenteras deskriptiv statistik för den uppmätta retroreñexionen för torra vägmarkeringar år 2011 per län och totalt för Region Stockholm. Tabell 3 Beskrivande statistik Över RUM, för vägklass A och B. Region Sth RL, torr, Väg/dass A RL, torr, Väg/dass B Stockholms län AB Stockholms län AB Medelvärde Standardfel 8 15 Standardavvikelse Minimum Maximum Antal delobjekt Konfidensintervall 95 /o :e percentilen :e percentilen :e percentilen Tabell 4 Beskrivande statistik över RUM, för vägklass C.. RL, torr, Väg/dass C Reg'on Sth Gotlands län I StocklÄoéms Ian Reggizon Medelvärde Standardfel Standardavvikelse Minimum Maximum Antal delobjekt Konfidensintervall 95 % :e percentilen :e percentilen :e percentilen Motsvarande statistik för våta vägmarkeringar presenteras i tabell 5. VTI notat 8:4-2012

12 Tabell 5 Beskrivande statistik Över RAW, för Vägklass A. Region Sth RL, våt, Vägklass A Stockholms län AB Medelvärde 35 Standardfel Standardavvikelse 4 Minimum 28 Maximum 40 Antal delobjekt 14 Konfidensintervall 95 % :e percentilen 31 50:e percentilen 35 80:e percentilen Andel godkända delobjekt per län och Vägklass Totalt sett i regionen blev endast 24 % av delobjekten godkända på torrfunktionen, se tabell 6. I ñgurerna och tabellerna har färgkodning använts för att ange om ett delobjekt är underkänt - rött eller godkänt- grönt. Tabell 6 Antal och andel godkända delobjektför RUM, efter län och Vägklass. Andel Län/Region Vägklass r Summa godkända Godkända 0/0 A ' - _ Gotlands län I B - - _ C Summa A Stockholms län AB B C Totalt A REGION STH B C Totalt Resultatet för Våtfunktionen, som endast skattades på A-V'agar i marginellt bättre, se tabell 7. Stockholms län, var 14 VTI notat

13 Tabell 7 Antal och andel godkända delobjektför RLyåt, efter län. Andel Län/Region Antal Godkända Summa godkända 0/0 Stockholms län AB En analys av signiñkanta skillnader mellan länen avseende andel godkända delobjekt visade att en signifikant högre andel av klass C-vägamas markeringar var godkända på Gotland. Sett Över alla vägklasser var det dock ingen skillnad mellan de två länen, men då ska noteras att Gotland endast har klass V-vägar. Testen utfördes på risknivån 5 %. Resultaten i tabell 6 åskådliggörs även i figur 1, men strukturerat efter vägklass och lån. 100% 90% 80% 70% - 60% 50% - 40% - 30% Andel god- och underkända, torrfunktion, efter län och vägklass, Region Sth 0 I underkända Godkända r m 0 20% ä ä ä \ 52 0 H N 0% [x - m I _ m I _ CO I _ co I c < l- : <1: I-- C <E _ c < i_ E C m c m c U7 C (1) ä E Z % LU 2 % E 2 _.8 E 2 E (I) _ O G V) _ O E (I) _ O C V, _ 0 _rg E LD ;0 E LD ;6 E LD 2 E D *5 5 ä *6 5 ä *6 '0 ä: +5 6 g 9 0 3:4 LD (9 U U U U 0 o o o -l-j +4 -H 4-2 U) U) U) U') Vägklass A Vägklass B Vägklass C Vägklass ABC Figur 1 Andel godkända/underkända delobjektfo'r RUM, efter vägklass och län. 4.4 Resultat per delobjekt, län och vägklass I detta kapitel visas detaljerade resultat i form av andel godkända/underkända delobj ekt per län och vägklass. Resultaten återfinns även i bilaga 1 i tabellform tillsammans med friktions- och Qd-värden där sådana mått har skattats. VTI notat

14 V Gotlands län I, Andel god- och underkända, torrfunktion, vägklass C undeikända :Godkanda 90% -" I 80% M 70% m 7 60% M 50? 'm'- 0 O C3_ 40% W m 00 m L 3 0 g 19 ä 30% m- e 33 o\,.. g 20% WL g 10% mm x_ 0% ' i 3 ä ä. \_ 7 Hk-159âMI-2113Vk-161in-159IMI-1661Vk-226 Hk-1111MI-112 Vk-117 Hk-109i MI-90 1 Vk-76 ä. '4(14 ) 150 i I14042), (144),100 I24(146),1OO Figur 2 Gotlands län, andel godkända/underkända mätplatser avseende torrfunktion, vägklass C. å ä Stockholms län AB, Andel god- och underkända, torrfunktion, vägklass A 100% I II * IIIII I ändeikända odkanda 80%» I 2 I 70% - l m»m. 60%., W W V öm m * r-- 40% 0...., A. F2 '\ r r* a\ 30%.W Vi...m _ \o. 20% mm V,...m...1. n\o\m...w m m W W W M 9,.. <* % d i...w i, m... o i mm :m m...,..._.. M ;M % s 2 h êlqå I ' s 3 g Loêmåv mbxäoovåmgn mlkovmâooåmmvjoo ooâlnam LnâN OOOONON N NCWNOOLOSNENHOOHgLniq 'T'g'ñåT'ñT'WT'årñiñ äåñffäfit'ww't'wåf'äñ' åêäiå åiäiä ååägå 13:29; äâ :21% AB 6 (E 4), AB 10 (E 18), AB 11 (E 18), AB 14 (E 18), AB 18 (E 18), AB 21 (E 20), AB 22 (E 20), Figur 3 Stockholms län, andel godkända/underkända mätplatser avseende torrfunktion, vägklass A. 16 VTI notat

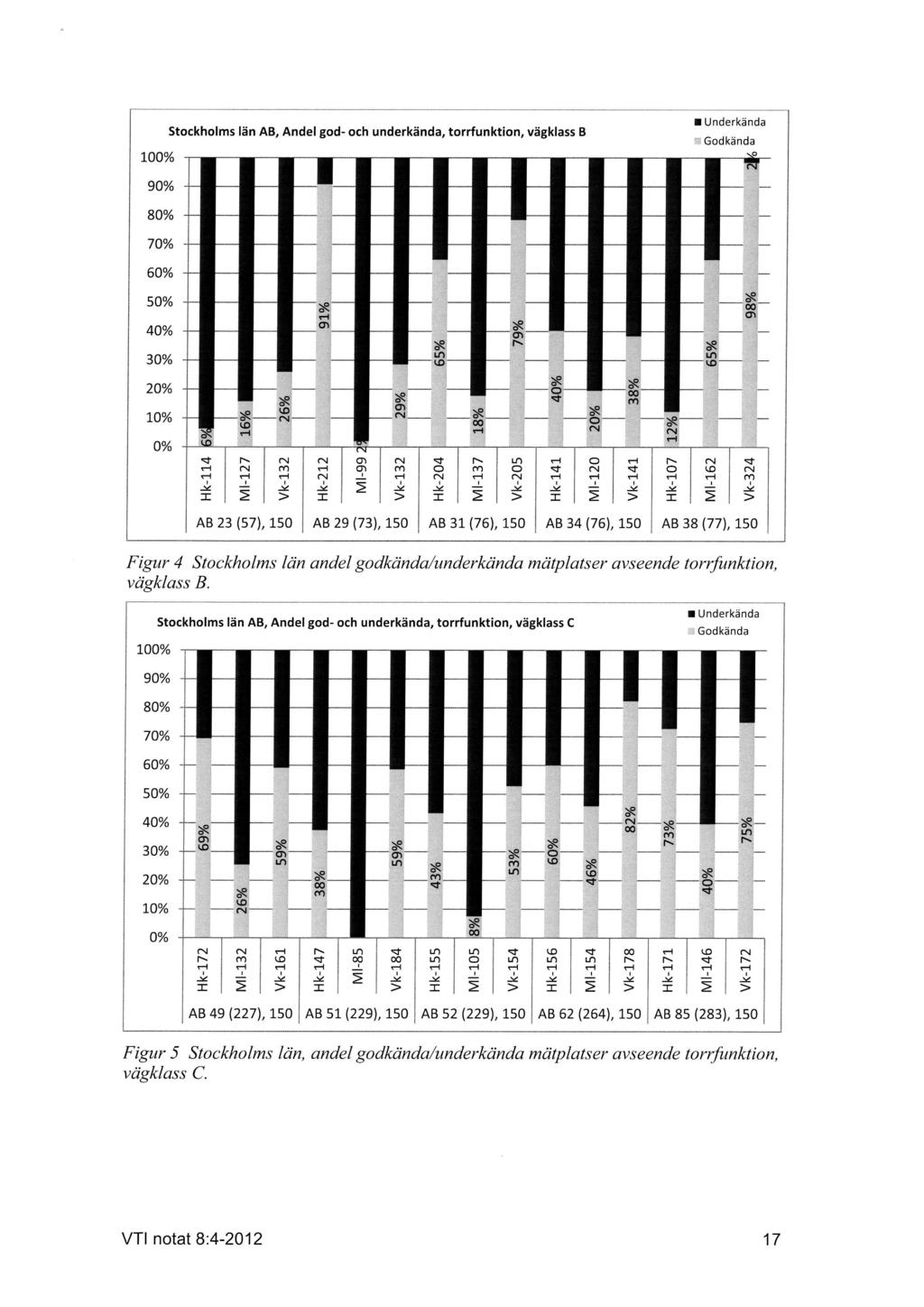

15 Stockholms län AB, Andel god- och underkända, torrfunktion, vägklass B.Underkända,_ Godkanda 100%" IIIIIIIII o 90%' II IIIIII W 80%" I I I I I I - 70%" I I I I I I "- 60%" I I I I I I M 7 50% - g äg- I I 3 I c I I " 40% - m 2._ m - I I I N O... o\ \ O \ ä 8 g), 10% nu... å _n_ Hg..-.,\o.m m- \- H N S 0% LD ' s <1-1\ N N G N <r l\ m H 0 H I\ N <r å H N 00 H 0 m 0 m 0 3 N <1-0 LD N ' ä 2 å å å å ä 2 ä å 'ä 2 å AB 23 (57), 150 AB 29 (73), 150 AB 31 (76), 150 AB 34 (76), 150 AB 38 (77), 150 Figur 4 Stockholms län andel godkända/underkända mätplatser avseende torrfunktion, vägklass B. Stockholms län AB, Andel god- och underkända, torrfunktion, vägklass C I Underkända Godkända 100%" IIIIIIIIIIIIII IIIIIIIIII II IIIIII III 70%" I I I I I I I I 2" 60% W. m "'" * 50% m I M M- m \ ä 80 m 40% -3- m m m....._...n \o \O 30% m0 ä_- äm x gm jim m m \ umw 3 få \ o o\ mm W m WO %m-Hå-H-w ---- www-hmm_.,\ 0% 1 i N ( N 1 H l\ m ( <r l m m 3 ; cc 3 <1-00 H ( Lo I N ( r\ m Lo < :) o m 3 m i m \ [x 3 <r I\ ' i ' 3 g 3 ( äzêjåå (å(å åå, åålziåg AB49(227),150 AB 51 (229), 150)AB 52 (229), 150 AB 62 (264), 150 AB 85 (283), 1505 Figur 5 Stockholms län, andel godkända/underkända mätplatser avseende torrfunktion, vägklass C. i VTI notat

16 ' 100% * Region Sth, Stockholms län AB, Andel god- och underkända, våtfunktion, vägklass A I Underkända Godkända 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Hk-33 Vk-40 Hk-36! Vk-4O E Hk-32 g Vk-28 Hk-38 Vk-40 Hk-29 Vk-30 Hk-34 Vk-35 Hk-35 Vk-40 ABG(E4L35 AB 10 (E 18), 35 AB 11 (E 18), 35 AB 14 (E 18), 35 AB 18 (E 18), 35 AB 21 (E 20), 35 AB 22 (E 20), 35 Figur 6Region Stockholm, Stockholms län, andel godkända/underkända mätplatser avseende våtfunktion, vägklass A. 18 VTI notat

17 5 Slutsatser Följande slutsatser kan dras från tillståndsmätningarna 2011 i Region Stockholm: Retroreflexionen för torra vägmarkeringar 0 På europavägar med ÅDT högre än eller lika med fordon/dygn var i Region Stockholm (Stockholms län) 38 % av delobjekten godkända 0 På Övriga europavägar och riksvägar (Stockholms län) godkändes 13 % av delobj ekten 0 På de primära länsvägama godkändes 19 % av delobjekten 0 En signifikant högre andel av klass C-vägarnas markeringar var godkända på Gotland jämfört med i Stockholms län. Sett över alla vägklasser var det dock ingen skillnad mellan de två länen (men är det relevant att testa detta?) Retroreflexionen fo'r våta vägmarkeringar 0 På europavägar med ÅDT högre än eller lika med fordon/dygn var i Region Stockholm (Stockholms län) 29 % av delobjekten godkända. En generell slutsats från tillståndsmätningama 2011 är att vägmarkeringamas retroreflexion, och därmed synbarhet i mörker, är alltför dålig på europa- och riksvägama. På detta viktiga vägnät uppfylls inte kravet i Trafikverkets regelverk på nästan hälften av sträckoma som mättes, vilket är anmärkningsvärt med tanke på att entreprenören bör tillse att allt är godkänt. VTI notat 8:
