Dnr B 2017-000953 Ankom Visualisering från

1 Dnr B Ankom Visualisering från Marcusplatsen Tapetfabriken Kulör och materialbeskrivning 1

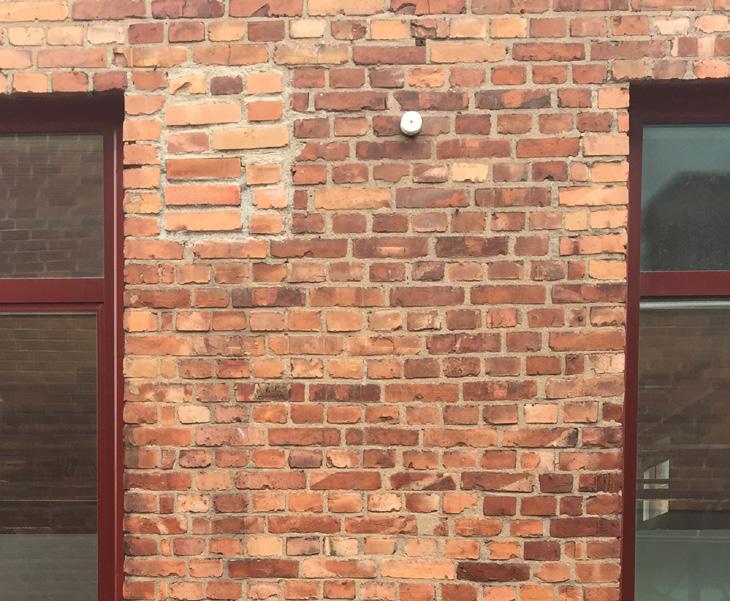

2 Befintlig byggnad Tävligsvinst Realisering Nybyggnad Befintlig byggnad är en tvåvåningsbyggnad i rött tegel i storformat, antagligen från ett svenskt tegelbruk. Många lagningar med modernare tegel är synliga i fasaden. Utdrag från antikvariskt utlåtande på detaljplan: Kulturhistoriskt värdefullt f.d. industriområde vars grundläggande funktionella tydlighet och struktur skall bevaras. Nya byggnader skall utformas med särskild hänsyn till omgivningens egenart. Atrium Ljungbergs Vision för hotellet (från tävlingsunderlaget): Byggnaden ar oväntad och spännande möten uppstår mellan det gamla teglet och moderna industriella material. Inredning och känsla bygger på husets historia och industriella karaktär. Whites förslag: Befintlig fasad och en ny glasfasad. Påbyggnaden dras in något från sockelbyggnadens fasadliv för att bevara den ursprungliga byggnadens höjd i förhållande till omgivningen. Det gör att den gamla byggnaden blir en tydlig sockel till den nya delen. Nya förutsättningar: - Högre energikrav gör visionen om helglasade fasader komplicerad - glasarean måste minskas. - Svårt att bevara befintlig fasad när garage under skall byggas - rivning/återanvändning föreslås. - Stålgrid på fasad är komplicerat att bygga och utgår. -Basen har en tydlig volym som inordnar sig i den industriella stadsbilden i området och tecknar skalan av den gamla byggnaden. -En tyngre lågdel med tydlig materialitet: Struktur, repetition, enkelhet. - Det öppna arkadmotivet utan socklar ut mot Marcusplatsen gör fasaden välkomnande och skapar transparens. -Högdelen är levande och lekfull, blänkande, lätt och glödande. En tydligt mittpunkt i det nya områdets kulturoch nöjesfunktion. En lustfylld Haute couture-klänning! Fasadgestaltningens utveckling TAPETFABRIKEN 2

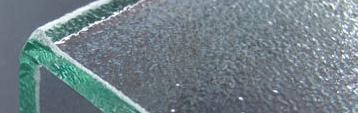

3 Högdel: U-glas monteras omlott, med en variation av olika bredder och olika behandling såsom rillat, strukturgjutet, opalt... Högdel: Lätt kristall Den nya byggnadens utformning utgår ifrån ett fasadkoncept som visar på en tydlig kontrast mellan en tung materiell bas och en lätt, glittrande högdel. Högdelen med fasadbelysning bakom U-glas, en kristallin lykta med tydlig vertikalitet! Referens : Öhrströms pinne, lysande markör i centrum! Lågdel: Tung tegelvolym Befintligt tegel Tapetfabriken Lågdel: Tegel lika befintligt samt återanvända stenar från befintligt tegel Koncept fasadgestaltning 3 Lågdelen som en materiell tegelbas med inbjudande öppet fasadmotiv i entréplan

U-glas på distans Invändig solavskärmning Industrimaterial Vi vill

Tåliga, pålitliga, välfungerade material.

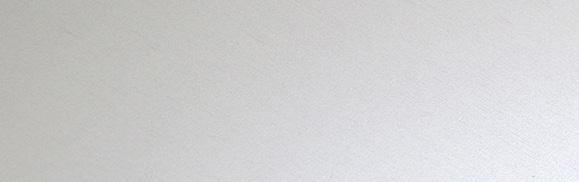

Sedum på tak Yta bakom linit; ljusgrå U-glas typ Linit Fasadbelysning

neonbokstäver på distans från byggnad (preciseras i senare skyltlov)

plåt Principdetalj vertikalsnitt fasad 1:40 Takkrön i tegel lika

Principdetalj horisontalsnitt fasad 1:40 Djupt liggande fönster och

4 U-glas på distans Invändig solavskärmning Industrimaterial Vi vill använda oss av material som kommer från industrin. Tåliga, pålitliga, välfungerade material. Beprövade system - men som används på ett nytt sätt. Sedum på tak Yta bakom linit; ljusgrå U-glas typ Linit Fasadbelysning Plåt Tegelkrön Tegel Skyltning föreslås utföras med separata neonbokstäver på distans från byggnad (preciseras i senare skyltlov) Profil glasning : Rostfri stålprofil, sandblästrad Indrag : mörkgrå plåt Principdetalj vertikalsnitt fasad 1:40 Takkrön i tegel lika fasad Tegel - lika befintligt + återvunnet tegel Grå fog. Principdetalj horisontalsnitt fasad 1:40 Djupt liggande fönster och tegel i fönsternisch Profiler i stål lackerad i bronsfärgad kulörkulör Betongsockel, platsgjuten Axonometri fasad, sektion Material och detalj TAPETFABRIKEN 4

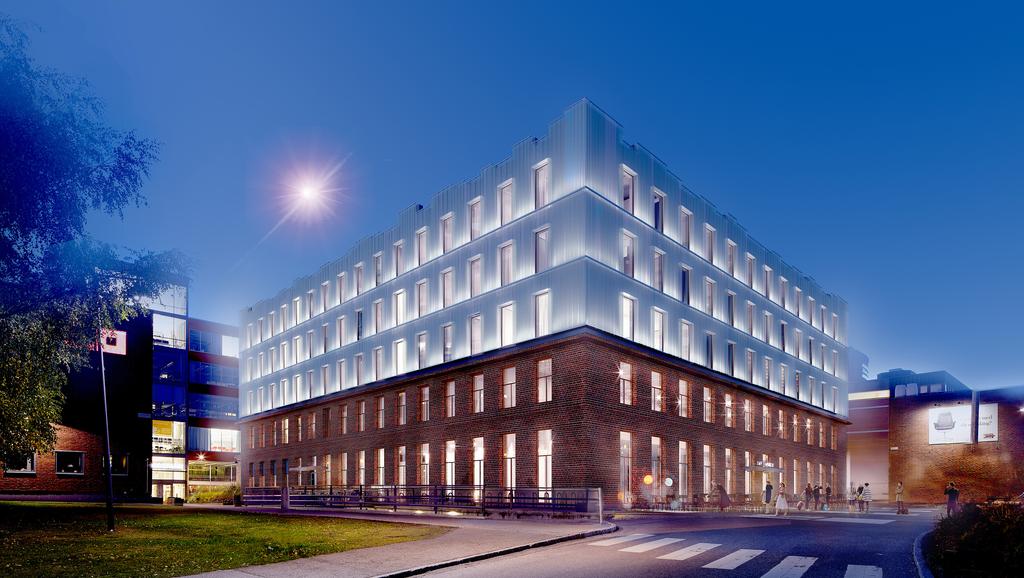

5 Nattetid förvandlas högdelen till en glödande ljuslykta. Dagtid upplevs högdelens fasad blank och speglar himlen. Lågdelens tegelvolym tecknas tydligt med sin konstrasterande materialitet. Fasad natt och dag 5
