1 Material och produkter för installation Nyheter 2013/2014

2 Nyheter 2013/ Rörelsevakter för utomhusbruk Sidan 04 Rörelsevakter för inomhusbruk Sidan 06 LED Dimmer Sidan KNX ABB Welcome DCL Sidan 21 Sidan 24 Sidan SFC001010B3401 ABB nyheter 2013/2014

3 WaveLINE Designserier Jussi och Impressivo Sidan 10 Sidan 12 Sidan Installationsmaterial Sidan 26 El- och mediacentraler Sidan 28 Lågspänningsprodukter Sidan 30 ABB nyheter 2013/2014 1SFC001010B3401 3

4 Rörelsevakter för utomhusbruk Den nya generationen är här Ny version av ABB:s traditionella rörelsevakter. Modern form kombinerad med teknisk funktionalitet i toppklass. Baserad på passiv infraröddetektering När en värmekälla, till exempel en person, rör sig i närheten av rörelsevakten känner detektorn av de snabba variationerna i infrarödstrålningens styrka. Infraröddetektorer kräver därför två saker: värme och rörelse. Vid valet av produkt måste du ta hänsyn till driftförhållanden, belastning, utrymmets höjd, användningssättet (manuell eller automatisk funktion) samt sättet och platsen för montering. Fjärrkontrollen ger möjlighet att bekvämt och enkelt ändra rörelsevaktens inställning. Rörelsedetektorerna kan monteras på väggen, i taket eller i ett hörn. 4 1SFC001010B3401 ABB nyheter 2013/2014

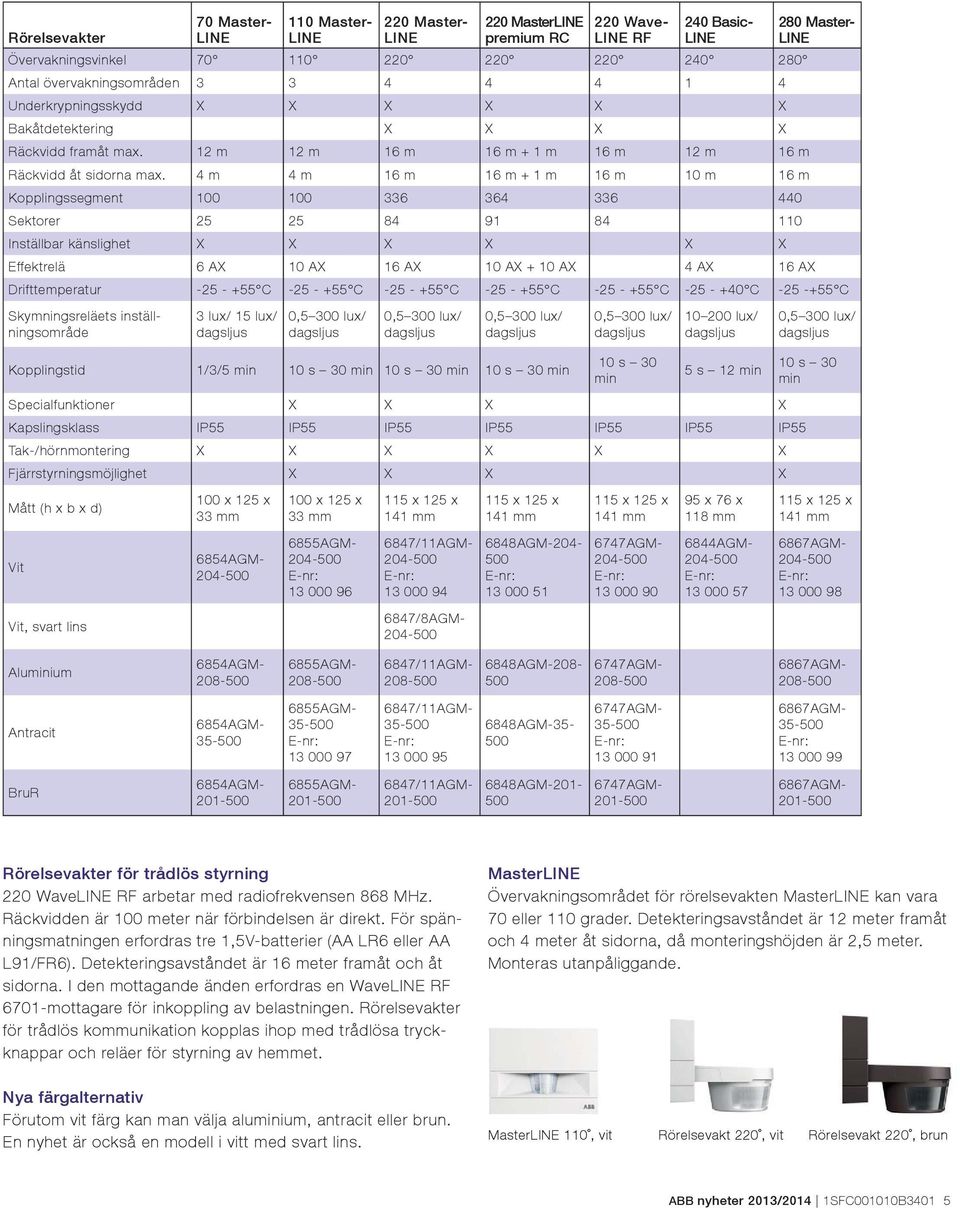

5 70 Master- 110 Master- 220 Master- 220 MasterLINE 220 Wave- 240 Basic- 280 Master- Rörelsevakter LINE LINE LINE premium RC LINE RF LINE LINE Övervakningsvinkel Antal övervakningsområden Underkrypningsskydd X X X X X X Bakåtdetektering X X X X Räckvidd framåt max. 12 m 12 m 16 m 16 m + 1 m 16 m 12 m 16 m Räckvidd åt sidorna max. 4 m 4 m 16 m 16 m + 1 m 16 m 10 m 16 m Kopplingssegment Sektorer Inställbar känslighet X X X X X X Effektrelä 6 AX 10 AX 16 AX 10 AX + 10 AX 4 AX 16 AX Drifttemperatur C C C C C C C 3 lux/ 15 lux/ dagsljus 0,5 300 lux/ dagsljus 0,5 300 lux/ dagsljus 0,5 300 lux/ dagsljus Kopplingstid 1/3/5 min 10 s 30 min 10 s 30 min 10 s 30 min 0,5 300 lux/ dagsljus 10 s 30 min lux/ dagsljus 5 s 12 min Specialfunktioner X X X X Kapslingsklass IP55 IP55 IP55 IP55 IP55 IP55 IP55 Tak-/hörnmontering X X X X X X Fjärrstyrningsmöjlighet X X X X Mått (h x b x d) Vit Vit, svart lins 100 x 125 x 33 mm Skymningsreläets inställningsområde 6854AGM x 125 x 33 mm 6855AGM E-nr: x 125 x 141 mm 6847/11AGM E-nr: /8AGM x 125 x 141 mm 6848AGM E-nr: x 125 x 141 mm 6747AGM E-nr: x 76 x 118 mm 6844AGM E-nr: ,5 300 lux/ dagsljus 10 s 30 min 115 x 125 x 141 mm 6867AGM E-nr: Aluminium 6854AGM AGM /11AGM AGM AGM AGM Antracit 6854AGM AGM E-nr: /11AGM E-nr: AGM AGM E-nr: AGM E-nr: BruR 6854AGM AGM /11AGM AGM AGM AGM Rörelsevakter för trådlös styrning 220 WaveLINE RF arbetar med radiofrekvensen 868 MHz. Räckvidden är 100 meter när förbindelsen är direkt. För spänningsmatningen erfordras tre 1,5V-batterier (AA LR6 eller AA L91/FR6). Detekteringsavståndet är 16 meter framåt och åt sidorna. I den mottagande änden erfordras en WaveLINE RF 6701-mottagare för inkoppling av belastningen. Rörelsevakter för trådlös kommunikation kopplas ihop med trådlösa tryckknappar och reläer för styrning av hemmet. MasterLINE Övervakningsområdet för rörelsevakten MasterLINE kan vara 70 eller 110 grader. Detekteringsavståndet är 12 meter framåt och 4 meter åt sidorna, då monteringshöjden är 2,5 meter. Monteras utanpåliggande. Nya färgalternativ Förutom vit färg kan man välja aluminium, antracit eller brun. En nyhet är också en modell i vitt med svart lins. ABB nyheter 2013/2014 1SFC001010B3401 5

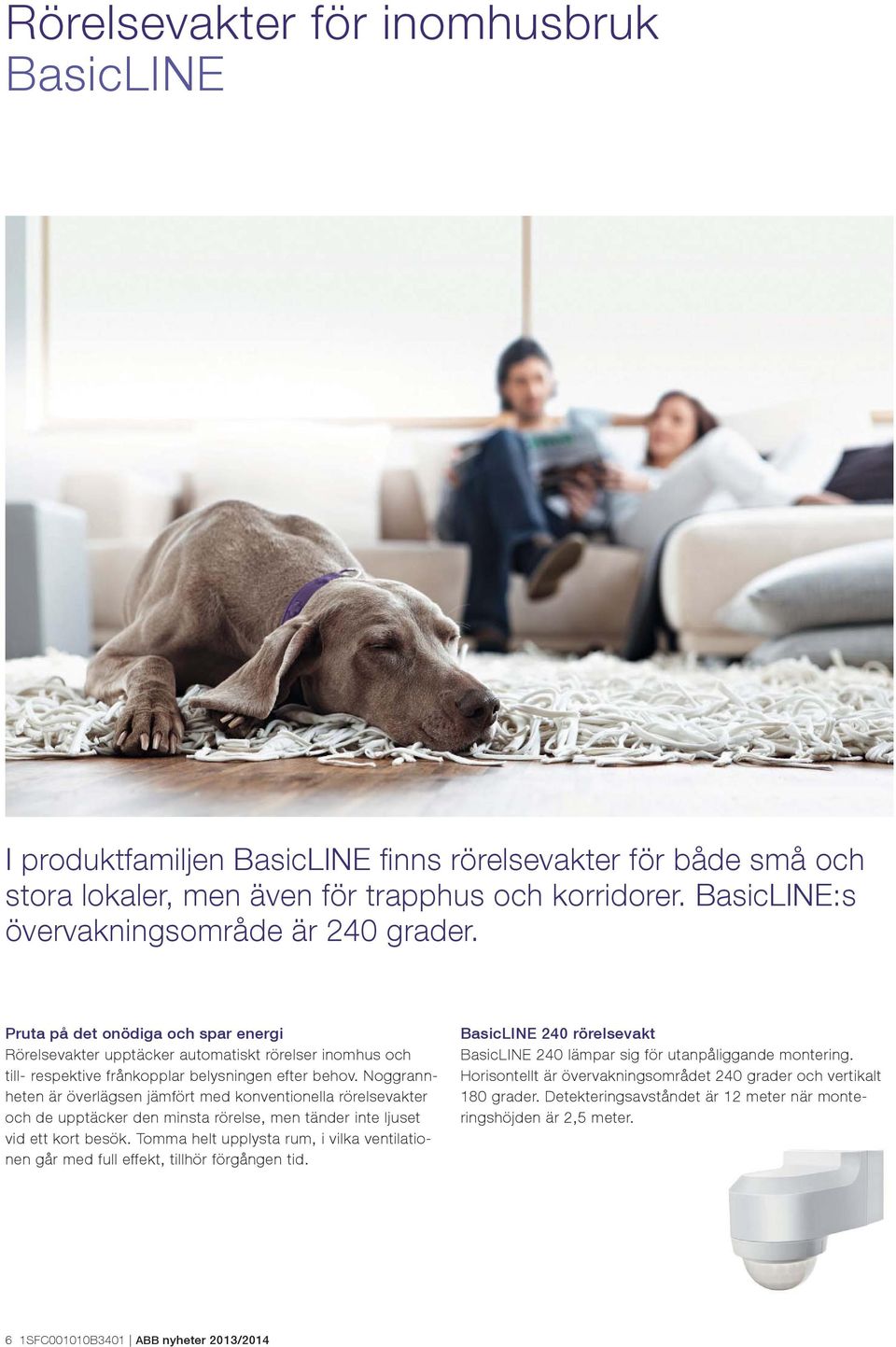

6 Rörelsevakter för inomhusbruk BasicLINE stora lokaler, men även för trapphus och korridorer. BasicLINE:s övervakningsområde är 240 grader. Pruta på det onödiga och spar energi Rörelsevakter upptäcker automatiskt rörelser inomhus och till- respektive frånkopplar belysningen efter behov. Noggrannheten är överlägsen jämfört med konventionella rörelsevakter och de upptäcker den minsta rörelse, men tänder inte ljuset vid ett kort besök. Tomma helt upplysta rum, i vilka ventilationen går med full effekt, tillhör förgången tid. BasicLINE 240 rörelsevakt BasicLINE 240 lämpar sig för utanpåliggande montering. Horisontellt är övervakningsområdet 240 grader och vertikalt 180 grader. Detekteringsavståndet är 12 meter när monteringshöjden är 2,5 meter. 6 1SFC001010B3401 ABB nyheter 2013/2014

7 2,5 m 2,5 m 2,5 m 2,5 m 5,0 m 4,0 m 7,0 m 4,0 m 24,0 m Produkter BasicLINE mini BasicLINE standard BasicLINE korridor Typ 6811EB 6814U 6818U Belastning, glödlampor 2 000W Belastning, halogenlampor och lysrör 3) 3) 3) Belastning, lågenergilampor 7 400W 7 400W 7 400W IR-fjärrkontroll 4) Ingång för sidostyrning - X X LED-signallampa 1) X X X Funktionsläge 5) A M/A A Övervakningsområde 2) 5 m 7 m 24 m Monteringshöjd, max. 4,5 m 4 m 3 m Kapslingsklass IP20 IP20 IP20 Detekteringskänslighet, primärt övervakningsområde 6) Hög Hög Hög Detekteringskänslighet, sekundärt övervakningsområde 6) Normal Normal Normal Förhöjningsram - - IP54 7) rat; 5) A = automatiskt, M = halvautomatiskt; 6) Detekteringsnoggrannhet: mycket hög känslighet = handrörelse, hög känslighet = armrörelse, normal känslighet = gående person; 7) kräver förhöjningsram Större besparingar med naturligt ljus En optimal energibesparing uppnås genom anslutning av rörelsevakter till det ordinarie ljusstyrningssystemet. Den elektriska belysningen regleras efter det naturliga ljuset som kommer in i lokalen: beroende av lokalens belysningsnivå dämpas belysningen eller frånkopplas helt. För reglering av belysningen förses systemet utöver rörelsevakten också med dimmer eller utrustning för belastningsstyrning. Drifterfarenheterna har visat att med hjälp av belysningsstyrning cent uppnås. Förutom en mindre elräkning uppnås också en besparing genom att bytesintervallerna för lamporna förlängs, och på så sätt återbetalar sig investeringen redan inom några år. Rörelsevakter inomhus Typ E-nr Beskrivning Förpackning 6811EB / U / U / BasicLINE IR-fjärrkontroll för korridormodell 6818U-500 1/ BasicLINE förhöjningsram för utanpåliggande montering 1/ BasicLINE skyddsgaller, vitt 1/12 Rörelsevakt utomhus 6844AGM BasicLINE 240, vit 1/10 ABB nyheter 2013/2014 1SFC001010B3401 7

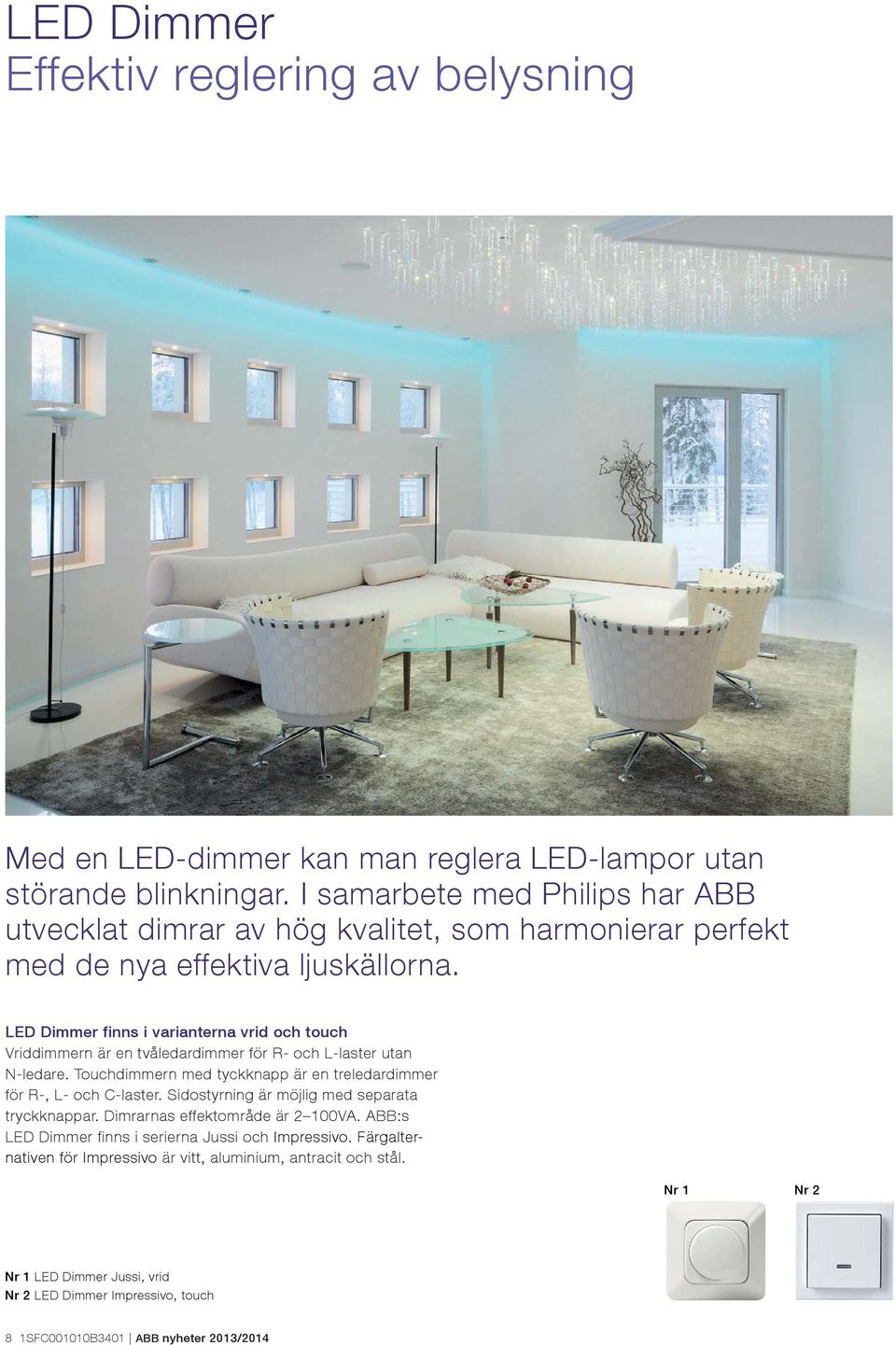

8 LED Dimmer Effektiv reglering av belysning Med en LED-dimmer kan man reglera LED-lampor utan störande blinkningar. I samarbete med Philips har ABB utvecklat dimrar av hög kvalitet, som harmonierar perfekt med de nya effektiva ljuskällorna. LED Dimmer finns i varianterna vrid och touch Vriddimmern är en tvåledardimmer för R- och L-laster utan N-ledare. Touchdimmern med tyckknapp är en treledardimmer för R-, L- och C-laster. Sidostyrning är möjlig med separata tryckknappar. Dimrarnas effektområde är 2 100VA. ABB:s LED Dimmer finns i serierna Jussi och Impressivo. Färgalternativen för Impressivo är vitt, aluminium, antracit och stål. Nr 1 Nr 2 Nr 1 LED Dimmer Jussi, vrid Nr 2 LED Dimmer Impressivo, touch 8 1SFC001010B3401 ABB nyheter 2013/2014

9 Typ E-nr Beskrivning Förpackning Jussi komplett Dimmer LED 2-100VA, vrid 1/ Dimmer LED 2-100VA, touch 1/10 Impressivo vrid Dimmer LED 2-100VA, vrid, insats 1/ Centrumplatta, dimmer, vrid, vit 1/ Centrumplatta, dimmer, vrid, antracit 1/ Centrumplatta, dimmer, vrid, aluminium Impressivo touch Dimmer LED 2-100VA, touch, insats 1/ Centrumplatta, dimmer, touch, vit 1/ Centrumplatta, dimmer, touch, antracit 1/ Centrumplatta, dimmer, touch, aluminium 1/10 ABB nyheter 2013/2014 1SFC001010B3401 9

10 WaveLINE Trådlösa förbindelser Styr belysning, markiser och persienner från platser där det på grund av installationstekniska eller utseendemässiga orsaker inte är möjligt att förlägga kablar. Funktionen hos trådlösa apparater Funktionsområdet för trådlösa produkter baserade på radiofrekvens är beroende av materialet i de omgivande väggarna och av väggarnas tjocklek. I en öppen lokal är räckvidden räckvidden. Trådlösa aktorer fungerar också som repeaters, och då får man ett större funktionsområde. Trådlösa funktionsapparater kan monteras i fördelnings- och apparatdosor. Trådlösa produkter för KNX husautomation Även om KNX-systemet projekteras med omsorg kan du råka ut för överraskande tillägg i efterhand. Trådlösa strömställare och mottagare kan anslutas till KNX-systemet via en RF-gateway. Gatewayenheten har stöd för ända upp till 24 kanaler, mottagande eller sändande. 10 1SFC001010B3401 ABB nyheter 2013/2014

11 Kopplingsexempel I sovrummet får man enkelt mer komfort utan överflödig kabeldragning, genom användning av trådlösa strömställre och mottagare med radiofrekvens. 4 Produkterna monteras i apparatdosor och det finns möjlighet till tändning och reglering av taklampan från båda sidorna av sängen samt från brytaren bredvid dörren. På liknande sätt kan lamporna på nattduksborden tändas från samtliga platser. Det är också möjligt att släcka alla lamporna samtidigt genom en tryckning på valfri strömställare Nr WaveLINE, strömställare Impressivo med fyra knappar. E-nr: Nr 2 WaveLINE, strömställare Impressivo med fyra knappar. E-nr: Nr 1 Nr 2 Nr 3 Nr 4 E-nr: LED Dimmer i dosa. E-nr: Nr 2 Nr 3 2 x Nr 4 ABB nyheter 2013/2014 1SFC001010B

12 Designserier Nya färger Produkterna som ingår i Designserierna ger ett intryck av elegans, värdighet och naturligtvis hög kvalitet. Blanda design och standard I Designserierna ingår produkter i stål och i matt svart och vitt. Med axcent- och carattäckplattorna kan du accentuera dina Impressivoprodukter som du har i ett standardutförande. Observera leveranstiderna Designserierna säljs med cirka tre veckors leveranstid. Impressivostommar, insatser och tillbehör som passar till Designserierna finns tillgängliga direkt från lager. 12 1SFC001010B3401 ABB nyheter 2013/2014

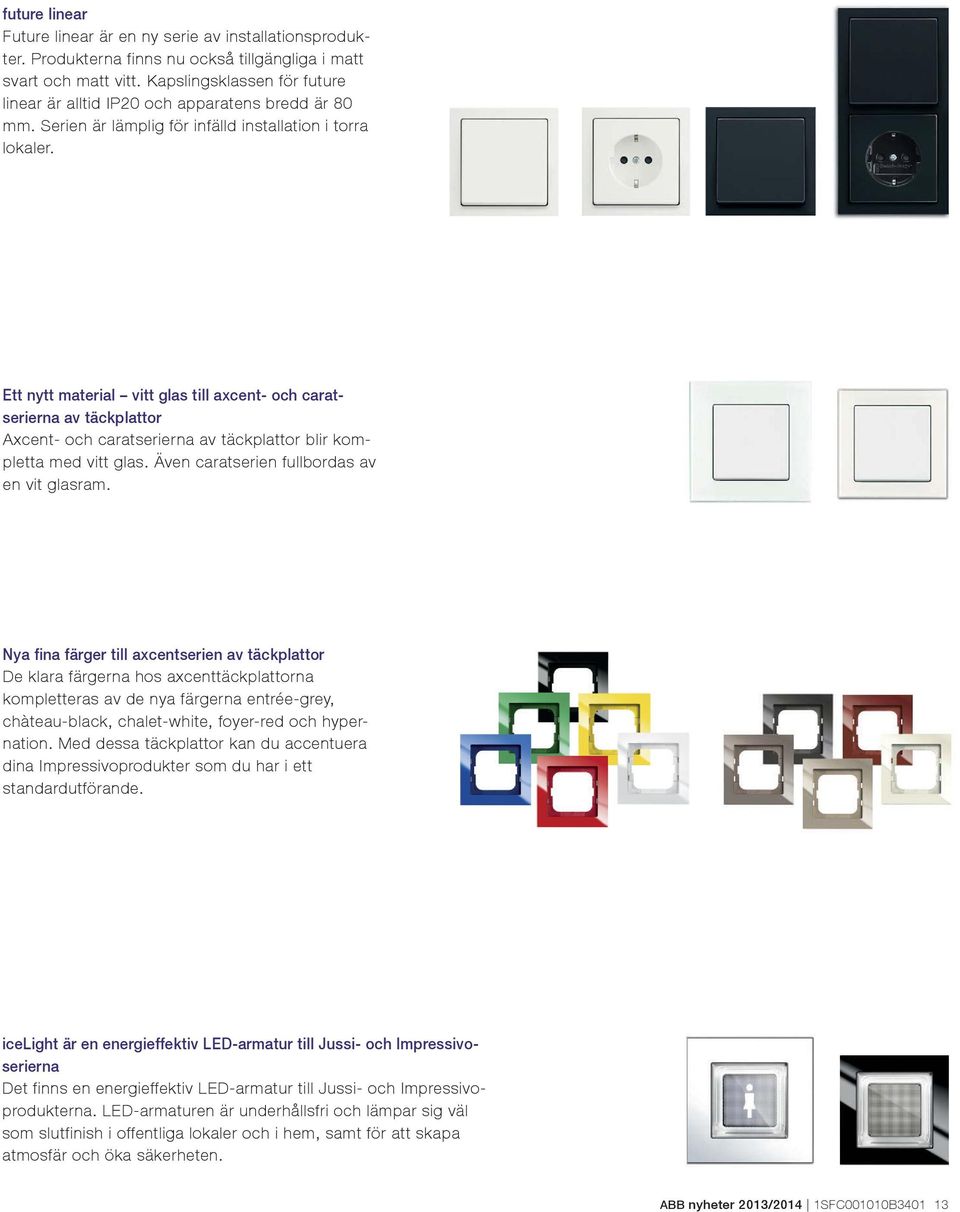

13 future linear Future linear är en ny serie av installationsprodukter. Produkterna finns nu också tillgängliga i matt svart och matt vitt. Kapslingsklassen för future linear är alltid IP20 och apparatens bredd är 80 mm. Serien är lämplig för infälld installation i torra lokaler. Ett nytt material vitt glas till axcent- och caratserierna av täckplattor Axcent- och caratserierna av täckplattor blir kompletta med vitt glas. Även caratserien fullbordas av en vit glasram. Nya fina färger till axcentserien av täckplattor De klara färgerna hos axcenttäckplattorna kompletteras av de nya färgerna entrée-grey, chàteau-black, chalet-white, foyer-red och hypernation. Med dessa täckplattor kan du accentuera dina Impressivoprodukter som du har i ett standardutförande. icelight är en energieffektiv LED-armatur till Jussi- och Impressivoserierna Det finns en energieffektiv LED-armatur till Jussi- och Impressivoprodukterna. LED-armaturen är underhållsfri och lämpar sig väl som slutfinish i offentliga lokaler och i hem, samt för att skapa atmosfär och öka säkerheten. ABB nyheter 2013/2014 1SFC001010B

14 Jussi och Impressivo Många nya funktioner ABB har lanserat många nyheter inom serierna Jussi och Impressivo. Några exempel är strömställare för belysningsstyrning, timers, lampor för vägguttag samt USB-uttag. 14 1SFC001010B3401 ABB nyheter 2013/2014

15 Strömställare för belysningsstyrning I de nya strömställarna för belysningsstyrning finns fyra vippströmbrytare med slutande kontakter, med belastbarheten 1A. Varje strömbrytare har en egen separatansluten vit LEDsignallampa, vars ljusstyrka kan regleras stegvis. Vippströmbrytarna på vardera sidan kan också kopplas parallellt och användas två och två. Monteras utanpåliggande eller i infälld dosa. Levereras semikomplett med insats och centrumplatta. Typ E-nr Beskrivning Förpackning FAP Strömst., fyra vippströmbr., Jussi 1/10 FAP Strömst., fyra vippströmbr., Impressivo, vit 1/10 FAP Strömst., fyra vippströmbr., Impressivo, antracit 1/10 FAP Strömst., fyra vippströmbr., Impressivo, aluminium 1/10 Timers Lättanvänd timer med fasta tidsinställningar 15 och 30 minuter samt 1, 2, 4 eller 8 timmar. Den automatiska frånkopplingstiden ställs in i samband med installationen. Tiden ställs in med skruvmejsel under manöverknappen. Timern har en signallampa som indikerar funktionen. Typ E-nr Beskrivning Förpackning Jussi (ingår: apparat och centrumdel) T Basic timer Jussi 1/10 Impressivo (apparat och centrumdel) T Basic timer, Impressivo, vit 1/10 T Basic timer, Impressivo, antracit 1/10 T Basic Timer, Impressivo, 1/10 aluminium Jussi timerkombinationer T210-20EUCKS T210-20EUCKS-214.H Basic timer, 1-v uttag inkl. 2-f ram. Jussi inf Basic timer, 1-v uttag inkl. hörnbox, Jussi utp 1/10 1/10 Lampa i vägguttag Ett vägguttag som är försett med en LED-nattlampa gör det säkrare att röra sig i bostaden. Lampans färg är vit. Typ E-nr Beskrivning Förpackning 20EUCBLI Vägguttag, Jussi, envägs, jordat, fjäderklämmor, LED-lampa 1/10 20EUCBLI Vägguttag, Impressivo, envägs, jordat, fjäderklämmor, 1/10 LED-lampa, vitt 20EUCBLI Vägguttag, Impressivo, envägs, jordat, fjäderklämmor, LED-lampa, aluminium 1/10 ABB nyheter 2013/2014 1SFC001010B

16 Jordat envägsvägguttag med USB-laddare Produktserierna Jussi och Impressivo kompletteras med ett jordat, infällt envägsvägguttag med inbyggd USB-effektkälla. Från uttaget kan man också ladda ackumulatorer i mobiltelefoner och andra apparater. Den i vägguttaget inbyggda USB-laddaren är försedd med kontakt av A-typ och kan belastas med max.strömmen 0,7A. Laddaren är kompatibel med USB-, ipod- och iphoneapparater och är elektroniskt kortslutnings- och överbelastningsskyddad. Primärt 230Vac, sekundärt 5Vdc / 0,7Adc, kapslingsklass IP20. Typ E-nr Beskrivning Förpackning 20EUCBUSB Vägguttag, envägs med USB-laddare, Jussi, vit 1 20EUCBUSB Vägguttag, envägs med USB-laddare, Impressivo, vit 1 20EUCBUSB Vägguttag, envägs med USB-laddare, Impressivo, antracit 1 20EUCBUSB Vägguttag, envägs med USB-laddare, Impressivo, aluminium 1 USB-laddningsstation En USB-strömkälla/laddningsstation som monteras i apparatdosa. Produkten har två USB-kontakter av A-typ, som kan belastas samtidigt med max. 2 x 0,7A eller med 1,4A ur en kontakt. Apparaten är elektroniskt kortslutnings- och överbelastningsskyddad. Kompatibel med USB-, ipod-, iphone- och itab-apparater. 230Vac/5Vdc, IP20. Typ E-nr Beskrivning Förpackning 6472U USB-laddningsstation 2 x 0,75A Centrumplatta, Impressivo, högtalare, stereo, vit 1/ Centrumplatta, Impressivo, högtalare, stereo, antracit 1/ Centrumplatta, Impressivo, högtalare, stereo, aluminium 1/ Centrumplatta, Jussi 1/ SFC001010B3401 ABB nyheter 2013/2014

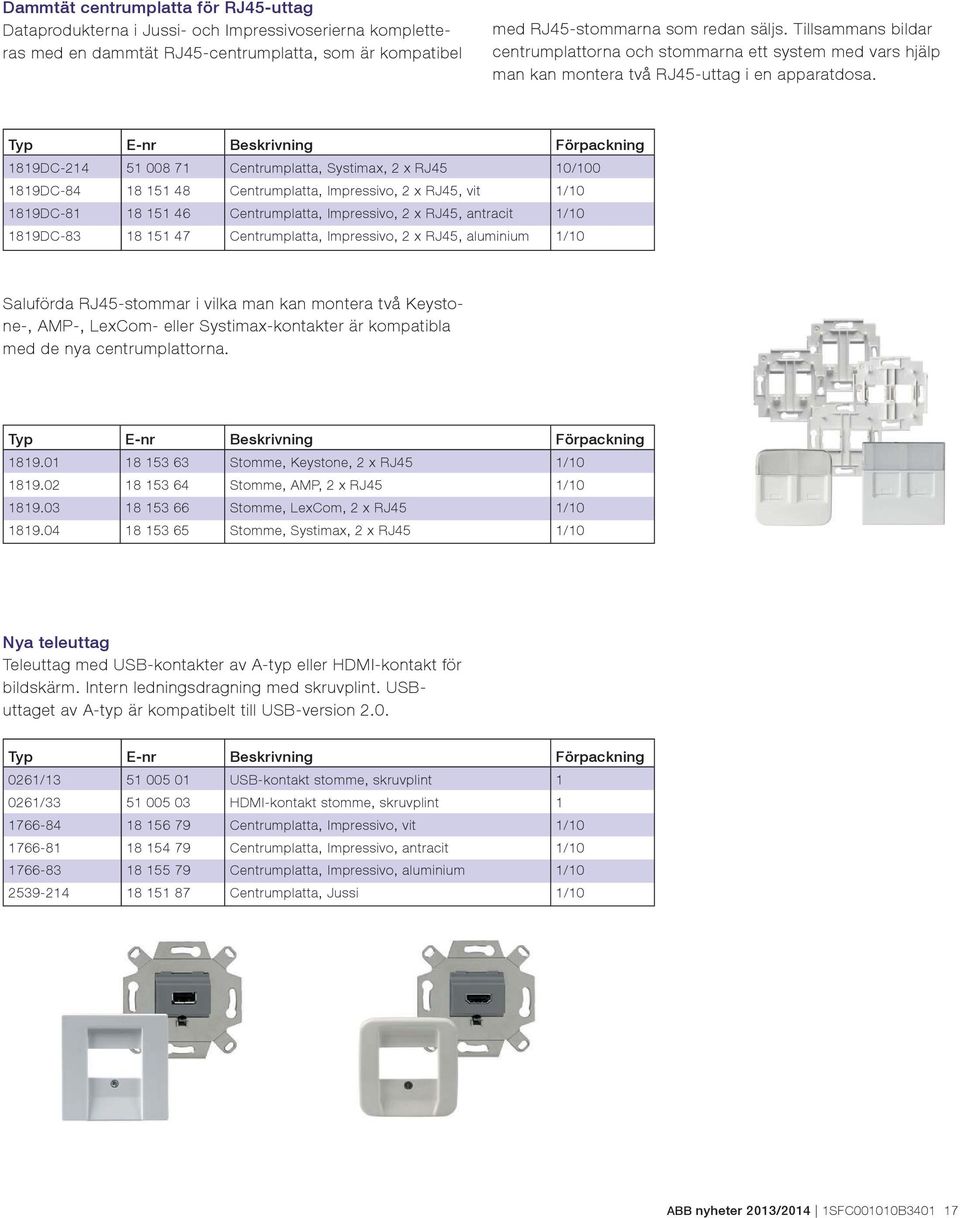

17 Dammtät centrumplatta för RJ45-uttag Dataprodukterna i Jussi- och Impressivoserierna kompletteras med en dammtät RJ45-centrumplatta, som är kompatibel med RJ45-stommarna som redan säljs. Tillsammans bildar centrumplattorna och stommarna ett system med vars hjälp man kan montera två RJ45-uttag i en apparatdosa. Typ E-nr Beskrivning Förpackning 1819DC Centrumplatta, Systimax, 2 x RJ45 10/ DC Centrumplatta, Impressivo, 2 x RJ45, vit 1/ DC Centrumplatta, Impressivo, 2 x RJ45, antracit 1/ DC Centrumplatta, Impressivo, 2 x RJ45, aluminium 1/10 Saluförda RJ45-stommar i vilka man kan montera två Keystone-, AMP-, LexCom- eller Systimax-kontakter är kompatibla med de nya centrumplattorna. Typ E-nr Beskrivning Förpackning Stomme, Keystone, 2 x RJ45 1/ Stomme, AMP, 2 x RJ45 1/ Stomme, LexCom, 2 x RJ45 1/ Stomme, Systimax, 2 x RJ45 1/10 Nya teleuttag Teleuttag med USB-kontakter av A-typ eller HDMI-kontakt för bildskärm. Intern ledningsdragning med skruvplint. USB- Typ E-nr Beskrivning Förpackning 0261/ USB-kontakt stomme, skruvplint / HDMI-kontakt stomme, skruvplint Centrumplatta, Impressivo, vit 1/ Centrumplatta, Impressivo, antracit 1/ Centrumplatta, Impressivo, aluminium 1/ Centrumplatta, Jussi 1/10 ABB nyheter 2013/2014 1SFC001010B

18 Impressivo Utanpåliggande och kapslade Impressivo för utanpåliggande montage har ett elegant utseende och kan monteras på vägg eller i hörn. Produkterna lämpar sig för både nya installationer och renoveringar. Vägguttagen har inbyggt petskydd. 18 1SFC001010B3401 ABB nyheter 2013/2014

19 Impressivo utanpåliggande i kulörerna vit, antracit och aluminium Effektiv installation och modern design även vid renovering och tilläggsarbeten. Det bästa alternativet för en modern installation i ROT-projekt eller för kompletterande installation i nyare anläggningar. Levereras med bottenplatta och insatser för både vägg- och hörnmontage. Typ E-nr Beskrivning Strömställare 1066A Trapp, vit 1066A Trapp, antracit 1066A Trapp, aluminium 1067A Kors, vit 1067A Kors, antracit 1067A Kors, aluminium Typ E-nr Beskrivning Strömställare 1065A Kron, vit 1065A Kron, antracit 1065A Kron, aluminium 10666A D-trapp, vit 10666A D-trapp, antracit 10666A D-trapp, aluminium Typ E-nr Beskrivning Strömställare 10631A x1-pol, vit 10631A x1-pol, antracit 10631A x1-pol, aluminium Typ E-nr Beskrivning Strömställare 1062A pol, vit 1062A pol, antracit 1062A pol, aluminium Typ E-nr Beskrivning Tryckknappar 1461A pol, vit 1461A pol, antracit 1461A pol, aluminium ABB nyheter 2013/2014 1SFC001010B

20 Typ E-nr Beskrivning Vägguttag 402EA v jordat, snabbanslutning, vit 402EA v jordat, snabbanslutning, antracit 402EA v jordat, snabbanslutning, aluminium Typ E-nr Beskrivning Vägguttag 404EA v jordat, snabbanslutning, vit 404EA v jordat, snabbanslutning, antracit 404EA v jordat, snabbanslutning, aluminium Typ E-nr Beskrivning Vägguttag hörnbox 402EE v jordat, snabbanslutning, vit 402EE v jordat, snabbanslutning, antracit 402EE v jordat, snabbanslutning, aluminium Typ E-nr Beskrivning ROT-ram 1721A fack, 85 mm, djup 41 mm, vit 1721A fack, 85 mm, djup 41 mm, antracit 1721A fack, 85 mm, djup 41 mm, aluminium Impressivo kapslade Impressivo IP44 har utökats med ett utanpåliggande tvåvägsuttag i kulören antracit. Ett starkt alternativ för dig som vill dölja din installation. Typ E-nr Beskrivning Vägguttag kapslad 302ESW v kapslat, IP44, antracit 20 1SFC001010B3401 ABB nyheter 2013/2014

21 KNX Fastighetsautomation KNX används för automatiska styrfunktioner i olika typer av byggnader. Tekniken sparar energi och byggnaden förändringsbarhet och flexibilitet. ABB nyheter 2013/2014 1SFC001010B

22 Förbättrade produkter och utökat sortiment Jämfört med de tidigare modellerna har rörelsedetektorerna mer mångsidiga funktioner och helt ny design. Rörelsedetektorerna har kapslingsklassen IP55 och fungerar ända ned till -25 C, med räckvidden 16 meter över 220 grader. Nya funktioner som har kommit är flera rörelsedetektorkanaler, skymningskopplare, temperaturgivare, 7-kanalig fjärrkontroll och intern logik. I detektorerna finns antingen två eller fyra kanaler, till vilka man till exempel kan koppla separata program för dag- och nattdrift. Typ E-nr Beskrivning 6179/ Rörelsevakt KNX 220, vit 6179/ Rörelsevakt KNX 220, aluminium 6179/ Rörelsevakt KNX 220 premium, vit 6179/ Rörelsevakt KNX 220 premium, aluminium Fjärrkontroll KNX 220 premium Data 6179/01-xxx /02-xxx-500 Öppningsvinkel Räckvidd framåt och åt 16 m 16 m sidorna, monterad på Kanaler Fjärrstyrning Nej 7 kanaler, fjärrkontroll Normal monteringshöjd 2,5 m 2,5 m Monteringssätt Vägg och tak Vägg och tak Tilläggsfunktioner Skymningskopplare, Skymningskopplare, Temperaturkopplare, FCA/S och FCA/S1.1M Det nya fläktkonvektorstyrdonet FCA/S är avsett för rumsspecifik uppvärmning och kylning. Med styrdonet kan man styra fläktar med tre hastigheter och två motorventiler med styrsignalen 0 10V. Styrdonet har dessutom tre ingångar och en utgång för 16A. Styrdonet används tillsammans med en KNX-termostat. Typ E-nr Beskrivning FCA/S stegs fläktkonvektor, 6A, manuell FCA/S1.1M stegs fläktkonvektor, 6A, manuell Fläktkonvektorstyrdonet FCA/S1.1M har samma funktioner, men ventilerna styrs till öppet och stängt läge på traditionellt sätt. Styrdonet har två ingångar och en utgång för 16A. Med styrdonen är det möjligt att till exempel realisera en styrfunktion för hotellrum, med en kortbrytare som ansluts till en av ingångarna. I styrningen ingår följande funktioner: - styrning av uppvärmning/kylning - inkoppling av strömmen till rummet - växling av termostatläge 22 1SFC001010B3401 ABB nyheter 2013/2014

23 Rumsenheterna förenar traditionell elinstallation och modern husautomation Rumsenheterna i KNX-systemet gör det enkelt att förverkliga rumsspecifika automationslösningar, till exempel i hotellrum och äldreboenden. I serien finns fyra enheter i olika storlekar med en färdig programapplikation, som ger möjlighet till driftsättning och testning utan djupare kunskaper om KNX. Färdiga applikationer, konstruktionsexempel och funktionsbeskrivningar finns tillgängliga för nedladdning. Rumsenheterna har ingångar för till exempel tryckknappar och gränslägesbrytare, samt utgångar för styrning av apparater. Basfunktioner: - Koppling av belysning och apparater - Styrning av markiser och persienner - Statussignaler RM/S1.1 RM/S2.1 RM/S3.1 RM/S4.1 Ingångar Potentialfria binära ingångar* Utgångar 16A-kontakter A-kontakter A-kontakter A-kontakter för fläktstyrning eller koppling 0,5A halvledarutgångar (för ventilstyrning) A växlande kontakter (motorstyrning) *samma potential på samtliga kanaler Typ E-nr Beskrivning RM/S RM/S RM/S RM/S Det nya vita glaset finns också på KNX-produkterna Busch-priOn-apparater och pekskärmar kan också fås med vitt glas. Typ E-nr Beskrivning En knapp, Busch-priOn, vitt glas Ett vred, Busch-priOn, vitt glas delad knapp, Busch-priOn, vitt glas Färgskärm med styrpuck, Busch-priOn, vitt glas Rörelsevakt 180, Busch-priOn, vitt glas Övre gaveldel, Busch-priOn, vitt glas Nedre gaveldel, Busch-priOn, vitt glas Nedre gaveldel med temperaturgivare, Busch-priOn, vitt glas ABB nyheter 2013/2014 1SFC001010B

24 ABB Welcome Porttelefonsystem Högklassig videoidentifiering gör hemmet säkrare och hälsar dina gäster välkomna på ett nytt sätt. Öppna nya dörrar med ABB Welcome ABB Welcome är en ny intelligent porttelefon. Även då du inte är hemma tar systemet en bild av besökaren. Porttelefonsystemet är till form och färg kompatibelt med serien Impressivo och passar lika bra i nya bostäder som i renoveringsobjekt. Nr 1 Utomhusenheter Videoenheten för utomhusbruk finns i borstad eller vitlackerad rostfritt stål. Videokameran har en automatisk reglering av ljusstyrkan, med infraröda lysdioder till hjälp i mörker. Knappsatsen och audiomodulerna har bakgrundsbelysning. Nr 2 Nr 3 Nr 4 Nr 5 Inomhusenheter Inomhusenheterna har en 7 touch-skärm i färgerna vitt eller aluminium. Enheten sparar automatiskt tre bilder av personen som ringer på dörrklockan. Man kan välja mellan fem ljudsignaler med inställbar volym. Audioenheterna för inomhusbruk finns med och utan hörlur. Nr 6 Nr 7 Nr 1 Videoenheter för utomhusbruk, vit och borstat rostfritt stål Nr 2 Audioenhet för inomhusbruk, handsfree, vit Nr 3 Audioenhet för inomhusbruk, handsfree, aluminium Nr 4 Audioenhet för inomhusbruk, med hörlur, vit Nr 5 Audioenhet för inomhusbruk, med hörlur, antracit Nr 6 Inomhusenhet, aluminium Nr 7 Inomhusenhet, vit 24 1SFC001010B3401 ABB nyheter 2013/2014

25 DCL Nytt lamputtag DCL (Devices for the Connection of Luminaires) Lamputtag enligt den nya standarden EN (EU/ESS) är redan nu tillgängliga. - Stickpluggen är infälld i produkten - Snabbanslutning - Möjligt att vidarekoppla 2,5 mm 2 kabel - Kompakt insasts ger stort montageutrymme - Möjligt att installera ett extra lamputtag (AKL6) för kronuttag. - Infällda tak- och vägglamputtag i Jussi- och Impressivoserien - 6A/250 V Typ E-nr Beskrivning Lamputtag tak AKK Lamputtag tak infälld DCL AKK Lamputtag tak utanpåliggande DCL Lamputtag vägg AKK Lamputtag 85 mm DCL Jussi AKK Lamputtag 85 mm DCL, vit AKK Lamputtag 85 mm DCL, antracit AKK Lamputtag 85 mm DCL, aluminium AKK Lamputtag 100 mm DCL Jussi Tillbehör AKL Extra uttag DCL AKL Stickpropp DCL ABB nyheter 2013/2014 1SFC001010B

26 Installationsmaterial Kombidosa AU60.5 Idealserien är kompletterad med den nya dosan Kombi Med hjälp av denna dosa bygger du enkelt kombinationer. Typ E-nr Benämning AU Apparatdosa kombi Fördelningsdosa AU8.73. E-nummer I vårt sortiment finns dosor med lösa och fasta stutsar för olika installationssituationer. Förutom för M4-skruvar har alla våra fördel- fördelningsdosan AU8.73 är särskilt utvecklad för behoven i element- tillräcklig för att rören ska hamna ovanför armeringen utan besvärliga och tidsödande extra arbetsmoment. Apparatdosorna AU5.32. E-nummer AU5.32 är en apparatdosa med tillräcklig höjd för att rören ska hamna ovanför armeringen utan besvärliga och tidsödande extra arbetsmoment på elementfabriken eller vid platsgjutning. 26 1SFC001010B3401 ABB nyheter 2013/2014

27 Dragavlastningsstutsen AS12.4 Med den nya dragavlastningsstutsen AS12.4 får man fler möjligheter till installation utan rör. Dragavlastningen AS12.4 används vid fastsättning i stutsarna på apparat- eller fördelningsdosor. Dragavlastningsstutsen kan monteras i fasta och lösa stutsar med låsklor på apparat- och fördelningsdosor. Dessutom kan stutsen användas i förlängningsmuffar i storlek M20 med låsklor vid övergång från installation med rör till installation utan rör. Typ E-nr Benämning Förpackning AS Dragavlastningsstuts 50/250 ABB nyheter 2013/2014 1SFC001010B

28 El- och mediacentraler En ny produktgeneration är här Ny teknik kräver ny infrastruktur i våra fastigheter. Vid nybyggnationer och renoveringar finns idag behov av kapslingar för både el och media. En kombicentral är därför många gånger det bästa valet. Kapslingar för bostäder och kommersiella fastigheter ABB:s nya sortiment av kapslingar innehåller massor av förbättringar och nya smarta lösninga för säkra, snabba, flexibla och enkla installationer i bostäder och kommersiella fastigheter. Se vårt samlade utbud av normkapslingar, mediakapslingar och kombikapslingar för både infällt och utanpåliggande montage. Alla produkter är utformade i nära samarbete med våra kunder och innehåller därför tydliga mervärden för dig som fastighetsägare, grossist, centralbyggare eller installatör. Ytterligare en fördel är att alla kapslingar är anpassade till ABB:s produktfamilj pro M compact. Det innebär att du får en säker och tillförlitlig kombination av produkter från en och samma leverantör. Central för el och media. 28 1SFC001010B3401 ABB nyheter 2013/2014

29 Typ E-nr Beskrivning Kapsling KK20UPL223X Kombikapsling, utanpåliggande med 20 moduler för norm och ett mediautrymme på 223 mm x 177 mm NK36UPL Normkapsling, utanpåliggande med 36 moduler för norm MKUPL245X Mediakapsling, utanpåliggande med ett mediautrymme på 245 mm x 470 mm KK24UPL450X Kombikapsling, utanpåliggande med 24 moduler för norm och ett mediautrymme på 450 mm x 369 mm KK115UPL450X Kombikapsling, utanpåliggande med 115 moduler för norm och ett mediautrymme på 450 mm x 369 mm KK115UPL450X Kombikapsling, utanpåliggande med 115 moduler för norm och ett mediautrymme på 450 mm x 521 mm KK126UPL450X Kombikapsling, utanpåliggande med 126 moduler för norm och ett mediautrymme på 450 mm x 369 mm MKUPL426X Mediakapsling, utanpåliggande med ett mediautrymme på 426 mm x 616 mm MKUPL426X Mediakapsling, utanpåliggande med ett mediautrymme på 426 mm x 1014 mm KK30INF288X354 IFL Kombikapsling, infälld med 30 moduler för norm och ett media utrymme på 288 mm x 354 mm Infällnadslåda IFL1, Bredd=380 mm, Höjd=770 mm, Djup=79 mm KK26INF193X516 IFL2 KK52INF145X516 IFL2 KK52INF224X573 IFL3 NK66INF IFL2 SSIFL Kombikapsling, infälld med 26 moduler för norm och ett mediautrymme på 193 mm x 516 mm Infällnadslåda IFL2, Bredd=430 mm, Höjd=660 mm, Djup=79 mm Kombikapsling, infälld med 52 moduler för norm och ett mediautrymme på 145 mm x 516 mm Infällnadslåda IFL2, Bredd=430 mm, Höjd=660 mm, Djup=79 mm Kombikapsling, infälld med 52 moduler för norm och ett mediautrymme på 224 mm x 573 mm Infällnadslåda IFL3, Bredd=550 mm, Höjd=700 m, Djup=79 mm Normkapsling, infälld med 66 moduler för norm Infällnadslåda IFL2, Bredd=430 mm, Höjd=660 mm, Djup=79 mm Sammanbyglingsset - NK66INF och MKINF347X595 MKINF347X595 IFL2 Tillbehör Mediakapsling, infälld med ett mediautrymme på 245 mm x 470 mm Infällnadslåda IFL2, Bredd=430 mm, Höjd=660 mm, Djup=79 mm ZX RJ45-hållare - för AMP, 3M och Brandrex ZX RJ45-hållare - för Lexcom ZX RJ45-hållare - för Keystone ZX RJ45-hållare - för AMP, 3M och Brandrex ZX RJ45-hållare - för Lexcom ZX RJ45-hållare - för Keystone ZX RJ45-hållare - för AMP, 3M och Brandrex ZX RJ45-hållare - för Lexcom ZX RJ45-hållare - för Keystone ZX RJ45-hållare - för AMP, 3M och Brandrex ZX RJ45-hållare - för Lexcom ZX RJ45-hållare - för Keystone ZX Modemhylla 20EAKS Vägguttag 1-vägs upl jordat 230V 402EA Vägguttag 2-vägs upl jordat 230V 404EA Vägguttag 4-vägs upl jordat 230V Vit Schukouttag 1-vägs infällt jordat 230V KS741PE Jordplint 2 x 2,5-16 mm + 14 x 0,5-4,0 mm KS741N Jordplint 2 x 2,5-16 mm + 14 x 0,5-4,0 mm MRIFL Magnetram för infällnadslåda IFL1 MRIFL Magnetram för infällnadslåda IFL2 MRIFL Magnetram för infällnadslåda IFL3 * Sammanbyggnadsset SSIFL2 används för att montera ihop NK66INF med MKINF347X595. ABB nyheter 2013/2014 1SFC001010B

30 Lågspänningsprodukter Dvärgbrytarserien S200S med snabbanslutning Normsortimentet System pro M Compact har kompletterats med dvärgbrytare som är försedda med fjäderklämmor. Tack vare anslutning framifrån är S200S enkel och snabb att ansluta utan verktyg. Typ E-nr Antal poler Märkström I n A S201S-B S201S-B S201S-B S201S-C S201S-C S201S-C S203S-B S203S-B S203S-B S203S-C S203S-C S203S-C Sortiment 6, 10, 13, 16 och 20A. 1- och 3-poliga. Fjäderklämma på belastningssidan Elmätare i EQ-serien Elmätarna C11 och C13 monteras på DIN-skena och är konstruerad för enfas- respektive trefasmätning upp till 40A. Elmätarna är mycket kompakta i sitt utförande och har ett brett temperaturspektrum vilket öppnar upp för många olika användningsområden. Passar utmärkt för mätning i gruppcentraler eller för objektsmätning av enskilda laster, exempelvis en luftvärmepump. Tekniska data V AC - En respektive tre moduler breda - IEC-godkännande Typ E-nr Beskrivning Förpackning C Direktansluten trefasmätare med pulsutgång eller alarm 1 C Direktansluten trefasmätare med pulsutgång eller alarm SFC001010B3401 ABB nyheter 2013/2014

31 OVR T2 OVR T2 OVR T2 OVR T2 Åskskydd och överspänningsskydd i OVR-serien I serien System pro M compact hittar man lämpliga överspänningsskydd för mätar- och gruppcentraler. mätarcentraler om det finns luftledningar mellan distributionstransformatorn och mätarcentralen. traler. Detta skydd kan användas i mätarcentraler om det inte finns några luftledningar mellan distributionstransformatorn och centralen. Typ E-nr Beskrivning OVR T OVR T1+2 4L 7 275s P OVR T1+2 3L 7 275s P OVR T2 4L P TS Centralskydd, typ 2, Imax 40kA, Uc 275 V, Up 1,4 kv, 3P+N+PE, TNS-nät (signal- och stickproppsmodell) OVR T2 3L P TS Centralskydd, typ 2, Imax 40kA, Uc 275 V, Up 1,4 kv, 3P+PEN, TNC-nät (signal- och stickproppsmodell) 3 x OVR T Ref.: 2CTB815101R x OVR T Ref.: 2CTB815101R8900 ABB nyheter 2013/2014 1SFC001010B

32 Kontakt ABB AB Lågspänningsprodukter Telefon: E-post: Observera: Vi förbehåller oss rätten att göra tekniska förändringar eller ändra innehållet i detta dokument utan föregående meddelande. Vi förbehåller oss rätten till information och bilder i detta dokument. All kopiering, spridning till tredje part eller användning av dess innehåll helt eller delvis är förbjuden utan föregående skriftligt tillstånd av ABB. 1SFC001010B3401 Copyright 2014 ABB Med ensamrätt.
