1

2

3 Program Registrering, kaffe & mingel Välkomna & Introduktion Arenacertifieringar, Jörgen Hjert, Sv Ish förbundet Kaffe paus Workshop Vägen till bra is, Anders Otterström, FM Mattsson Arena Lunch Kållered Sportcenter, Mats Odersjö Energieffektivitet i ishallar, Mattias Dahlberg, Energi- & Kylanalys Summering & Avslut Slut

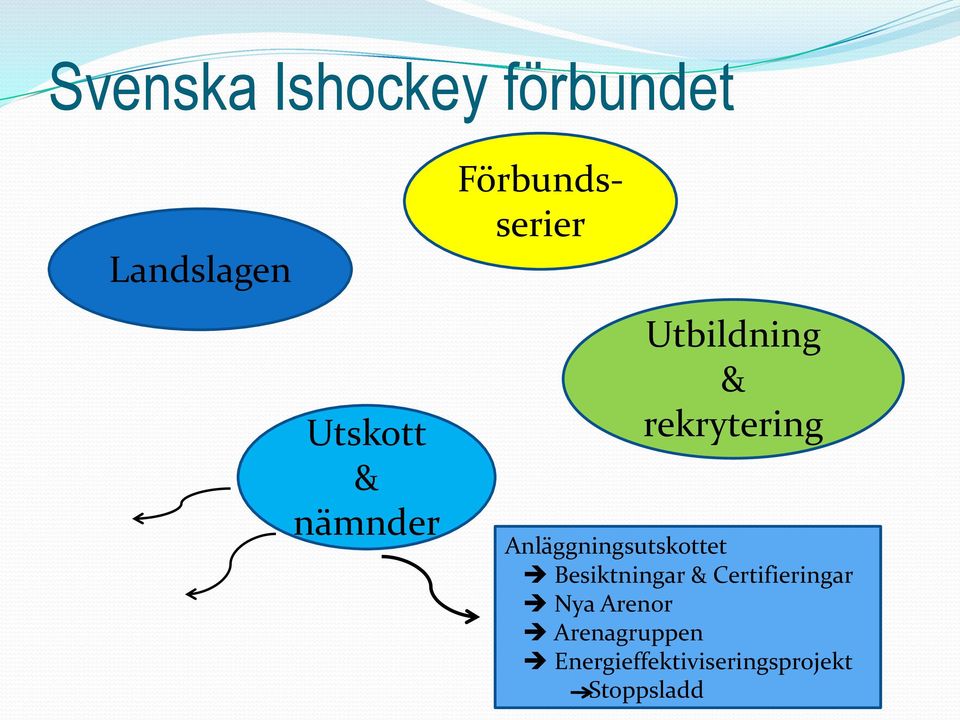

4 Svenska Ishockey förbundet Landslagen Utskott & nämnder Förbundsserier Utbildning & rekrytering Anläggningsutskottet Besiktningar & Certifieringar Nya Arenor Arenagruppen Energieffektiviseringsprojekt Stoppsladd

5 5 Anläggningsutskottet

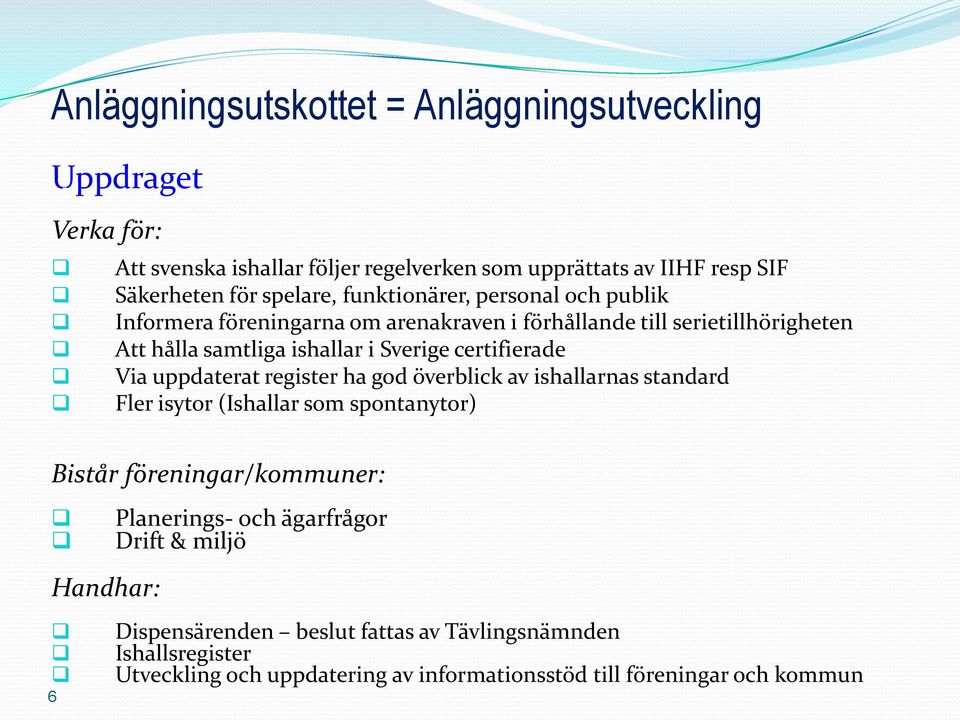

6 Anläggningsutskottet = Anläggningsutveckling Uppdraget : Verka för: Att svenska ishallar följer regelverken som upprättats av IIHF resp SIF Säkerheten för spelare, funktionärer, personal och publik Informera föreningarna om arenakraven i förhållande till serietillhörigheten Att hålla samtliga ishallar i Sverige certifierade Via uppdaterat register ha god överblick av ishallarnas standard Fler isytor (Ishallar som spontanytor) Bistår föreningar/kommuner: Planerings- och ägarfrågor Drift & miljö Handhar: 6 Dispensärenden beslut fattas av Tävlingsnämnden Ishallsregister Utveckling och uppdatering av informationsstöd till föreningar och kommun

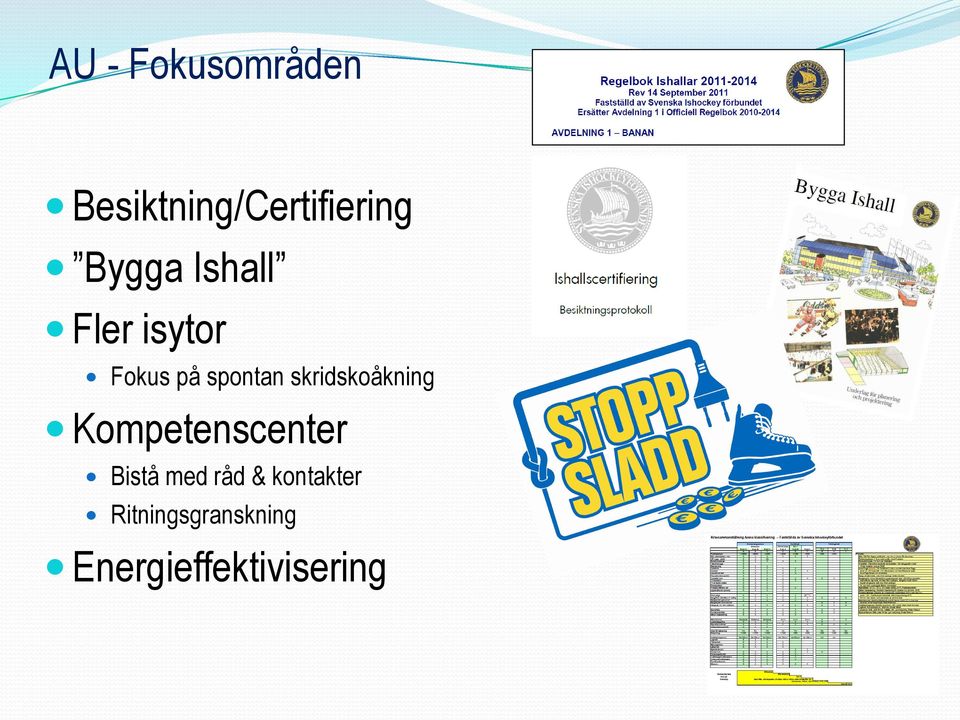

7 AU - Fokusområden Besiktning/Certifiering Bygga Ishall Fler isytor Fokus på spontan skridskoåkning Kompetenscenter Bistå med råd & kontakter Ritningsgranskning Energieffektivisering

8 Certifieringsområden Nio (9) st besiktningsmän 08/09 92st, 09/10 72st, 10/11 115st Besiktning vart tredje år Elitserie & Hockeyallsvenska arenor egenkontroll varje år. Från 09/10 utgår avgift om 4200kr per arena för besiktning och registerhållning 8 SydVäst (66) Norr (49) Mellan (58) Öst (119) SydOst (57) S:a 349 arenor

9 Ishallar i Europa Kanada 2475 USA

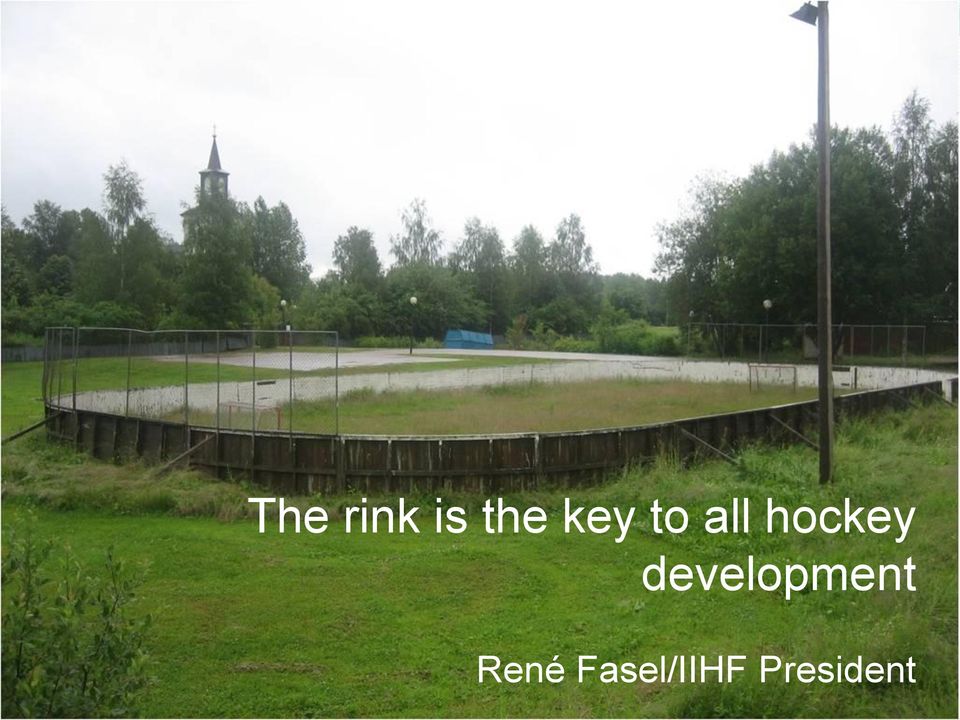

10 The rink is the key to all hockey development René Fasel/IIHF President

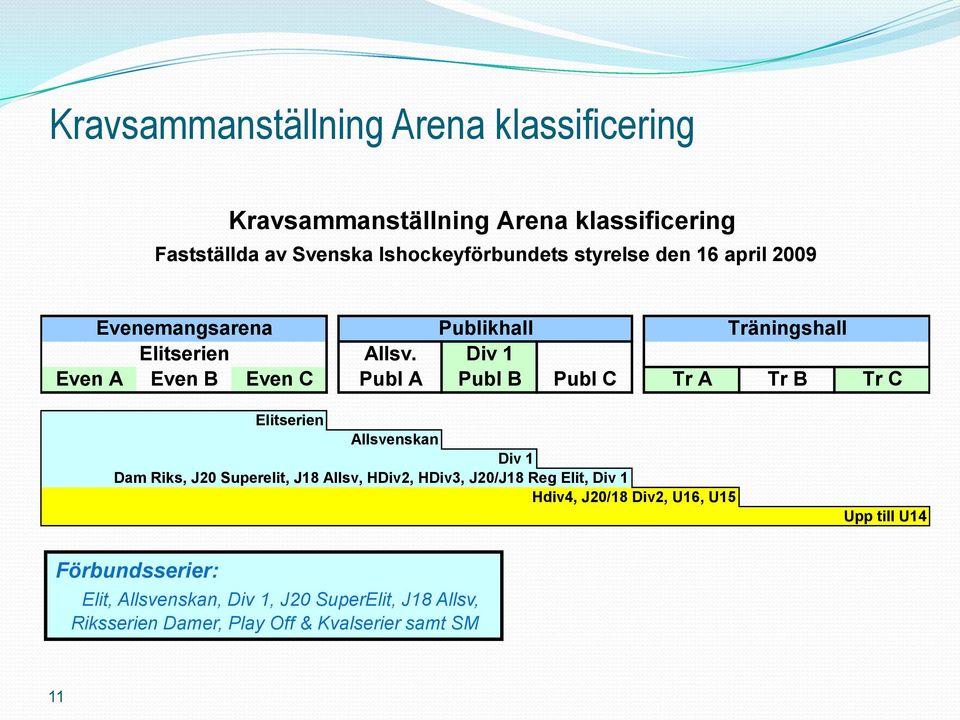

11 Kravsammanställning Arena klassificering Kravsammanställning Arena klassificering Fastställda av Svenska Ishockeyförbundets styrelse den 16 april 2009 Evenemangsarena Publikhall Träningshall Elitserien Allsv. Div 1 Even A Even B Even C Publ A Publ B Publ C Tr A Tr B Tr C Elitserien Allsvenskan Div 1 Dam Riks, J20 Superelit, J18 Allsv, HDiv2, HDiv3, J20/J18 Reg Elit, Div 1 Hdiv4, J20/18 Div2, U16, U15 Upp till U14 Förbundsserier: Elit, Allsvenskan, Div 1, J20 SuperElit, J18 Allsv, Riksserien Damer, Play Off & Kvalserier samt SM 11

12 Mål & Syfte Certifieringsarbetet Tillse att gällande regelverk följs Viktigt att Leverantörer/Ägare/Driftsansvariga känner till och förstår reglerna Dialog avseende förslag till regelförändringar Strävan att minimera skaderisken för spelare, publik, funktionärer och god arbetsmiljö för driftspersonalen Viktigt med en dialog avseende produktutvecklingen 12

13 Regelverken X 13

14 Utdrag ur Regelbok Ishallar (5) Banans dimensioner 60x30 meter +/- 0,5% Sargen Höjd mellan 1,17 till 1,22 m Slät och vit insida Glipor mellan sargblock max 3 mm Sparklist Gul och 15 till 25 cm hög Dörrar Öppnas in mot båsen Springa mellan dörr och sarg max 5 mm 14

15 Utdrag ur Regelbok Ishallar (5) Skyddsglas Glas, polycarbonat, Acrylat (men..) eller Gunnebonät Kortsidor höjd cm ovan sarg & 4 m framåt från mållinjen Långsidor höjd lägst 80 cm ovan sarg, förutom vid spelarbås Men vid uppbyggda läktare mot sarg gäller sarghöjd + ovanstående mått räknat från lägsta publikplats! Gliporna mellan skyddsglasen max 5 mm Vid skyddsglasets slut skall det finns särskild skyddsanordning Hängnät Mot publiksida, 4 m framåt från mållinjen (jfr höga skyddsglaset) Spelarbås/bänkar Minimum 10 m och max 12 m långa och minimum 1,5 m breda Åtskilda från varandra Lika många båsdörrar i respektive bås varav en i neutrala zonen Publikskydd, sidor & tak. Tumregel 2m högt från lägsta ståplats 15

16 Utdrag ur Regelbok Ishallar (5) Matchfunktionärsbås 16 Minimilängd 5,5 m och bredd 1,5m. Plats för 6 personer Bra kommunikation mellan funktionärer och domare (subjektivt) Publikskydd (jfr spelarbås) Utvisningsbås Minimilängd 4 m och bredd 1,5 m Publikskydd (jfr spelarbås & matchfunktionärsbås) Placering av Matchfunktionärs- och utvisningsbås Skall vara placerade på motsatt sida spelarbåsen Matchklocka & Siren Om mediakub lägsta höjd 5,5 m ovan isen Sirenen skall vara entoning

17 Utdrag ur Regelbok Ishallar (5) Omklädningsrum mm Spelare, 6 st á 35 kvm alt 4 st á 35 kvm och gärna minst 18 lpm bänk Domarrum, Sjukvårdsrum Säker inpassering från Div 1 och uppåt Flexible Goal Pegs Hallar där det spelas förbundsseriematcher kan vara Publ C Belysning Evenemangs & Publikhall A minst 1000 lux Publikhall B minst 600 lux Publikhall C & Träningshall A och B minst 400 lux Linjemarkeringar Målinjer, Blålinjer, mittlinje markeras i isen och på sargen eller sparklisten Målområdet ett L i respektive främre hörn 17

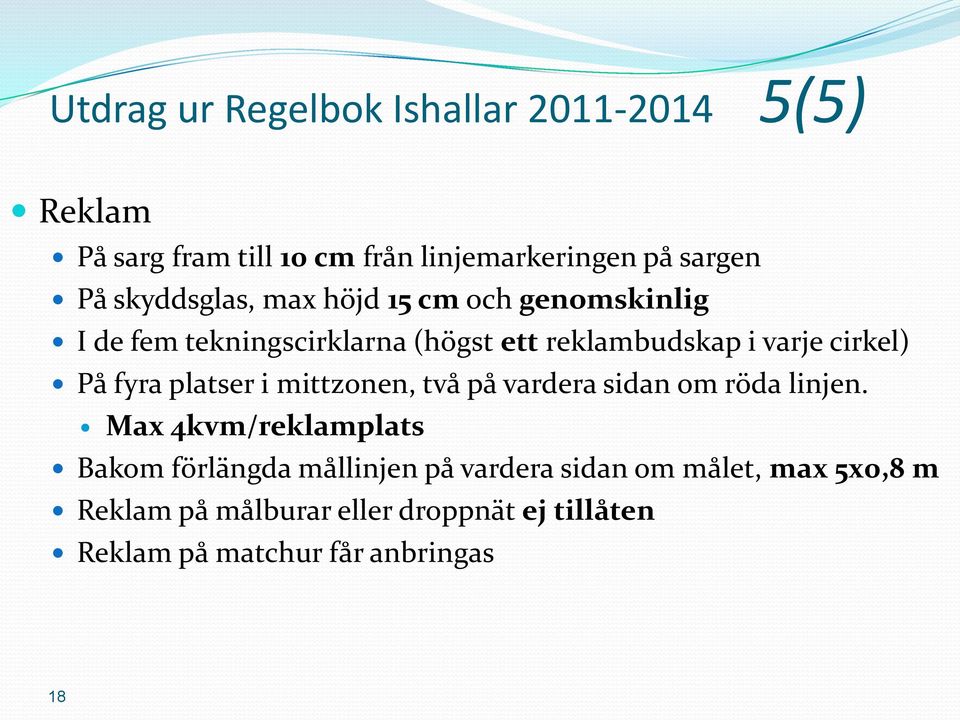

18 Utdrag ur Regelbok Ishallar (5) Reklam På sarg fram till 10 cm från linjemarkeringen på sargen På skyddsglas, max höjd 15 cm och genomskinlig I de fem tekningscirklarna (högst ett reklambudskap i varje cirkel) På fyra platser i mittzonen, två på vardera sidan om röda linjen. Max 4kvm/reklamplats Bakom förlängda mållinjen på vardera sidan om målet, max 5x0,8 m Reklam på målburar eller droppnät ej tillåten Reklam på matchur får anbringas 18

19 Bygga Ishall - Referenshandbok Ny revision kommer snart 19

20 Utfall 08/09, 09/10 samt delar av 10/11 20

21 71 % Avvikelser från 41 st besiktningar 2010/ % 37% 27% 29% 22% 17% 21 Goal pegs Sarg Springor Belysning Skyddad inpass Omkl rum Banmarkeringar Skydd glas glas Hängnät Publikskydd Publikskydd slut spelarbås funk bås

22 Bilder från verkligheten 22

23 Maskinport Glipor Mellan skyddsglas Mellan sargskivor Sparklisten Anslutning mot sargens dito Anliggning mot isen 23

24 Maskinport - sparklisten 24

25 Bås & Båsdörrar Båsdörrarnas placering & hängning Spelarbåsen Utvisningsbåsen Båsens storlek Glipor båsdörr sarg Publikskydd 25

26 Bås & Båsdörrar glipor skyddsglas 26

27 Sarg uppbyggda läktare 27

28 Glas-skolan 28

29 Regelboken Regelboken säger att ett skyddsglas med en höjd av cm skall finnas ovanpå sargen på kortsidorna och 4 m framåt från mållinjen samt lägst 80 cm längs långsidorna förutom framför spelarbåsen I träningshallar kan skyddsglasen vara av Gunnebonät typ Skyddsglasen kan vara av Härdat glas eller Polycarbonat (PC) eller Akryl (Plexiglas) Rekommendationerna är att i första hand välja en PClösning (8-10 mm tjock) då dessa blir mer flexibla och inte lika stumma som motsvarande Härdat glas eller Akryl

30 Glas-skolan 30 Plexi Akrylplast Brottskaraktär: långa vassa kanter Bör vara mm tjocka Skyddsglasen på hockeyrinkarna kallas FELAKTIGT för plexi Polycarbonat (PC) Termoplast med exceptionell hållbarhet (250ggr glas) Makrolon, Lexan, Margard, Saphir Halva vikten mot härdat glas Härdat glas Mkt slagtåligt Brister i små granuler över stor yta Tungt Floatglas & Laminerat glas Ej tillämpliga

31 Säkerhet Hängnäten Saknas För korta Genomgångsutrymmen Säker inpassering t.o.f. rinken Säker passering t.o.f. omkl.rum, förråd mm 31

32 Säkerhet - Bristfälliga hängnät 32

33 Säkerhet säker inpassering 33

34 Analysen säger Okunskap om rådande regelverk Bristande underhåll 34

35 Sweden Hockey Games Arenadagarna februari 2012

36

37 Energieffektivisering av ishallarna kan bli en ödesfråga för svensk ishockey Idrottens Energivärstingar -- Ishallarna! Ishockeyn uppfattas som en dyr sport Istidskostnaderna står för en betydande del Svenska Ishockeyförbundet ser det som viktigt att medverka till att göra de svenska ishallarna mer: Energieffektiva Kostnadsoptimala Spara miljön

38 Tack för uppmärksamheten 38 Jörgen Hjert Anläggningsutskottet
