CS330 Instruktionshandbok

Transkript

1 CS330 Instruktionshandbok Introduktion För att få det allra bästa resultat från din nya metalldetektor så bör du läsa detta instruktionsblad. CS330 är en metalldetektor för alla tänkbara syften och kommer att ge dig många timmars glädje och skattjakt. Funktioner och kontroller TUNE DISC RESET Frekvensinställning. Ställ in denna för att få in den för tillfället optimala inställningen. Inställningarna skiftar beroende på temperatur och underlag. Ju längre medsols du vrider denna spak desto mer slipper du störningssignaler från föremål som järn och metallfolie. Denna knapp återställer detektorn så att du återigen kan från grunden justera till de för tillfället bästa inställningarna. (Tryck in knappen i änden av handtaget för att aktivera funktionen). HÖRLURS UTTAG Om du använder hörlurar så kommer den inbyggda högtalaren att automatiskt stängas av. Alla stereohörlurar med 6.35mm plugg kan användas. (Om du har vanlig freestyle hörlur så kan du med fördel anskaffa en 6.35mm adapter hos Teknikmagasinet). Montering Hur du monterar ihop din CS330 CS330 kommer till dig omonterad för att lättare kunna packas i kartong. För ihopsättning följ dessa enkla steg: 1. Lossa på lås-skruven på övre skaft delen och för in det andra skaftet (som sökhuvudet sitter fast på) in i huvudskaftet. 2. Ställ in höjden på skaftet och skruva sökhuvudet försiktigt längs med skaftet för att få bort störningssignaler. 3. Spänn fast lås-skruven. 4. Ställ in vinkeln på sökhuvudet så att detektorn är välbalanserad. Lossa eller skruva fast sökhuvudet efter behov. Notera: Alla skruvar och lås-skruvar på detektorn skall endast spännas och skruvas för hands, använd aldrig verktyg eftersom de kan orsaka att detektorn går sönder.

2 Batterier CS330 är driven av två stycken 9volts (6LF22) batterier och vi rekommenderar att ni använder alkaline batterier med lång livslängd. 1. Ta bort batterikåpan genom att glida den neråt mot sökhuvudet. 2. Se till när du sätter fast batterierna att plus och minussidan sitter på rätt ställe. Sätt fast batterierna och sätt in dom i batterihuset. 3. Sätt tillbaka batterikåpan så att läppen på kåpan pekar mot kontroll boxen, och tryck upp kåpan tills den klickar. Laddning av uppladdningsbara batterier Uppladdningsbara 9volts batterier kan användas. Tala med personalen på Teknikmagasinet. Användning av CS330 Medan du håller nere RESET knappen, skruva på TUNE-knappen medsols tills du hör en svag ton. Släpp därefter RESET knappen. Det är precis när du hör ett svagt ljud som inställningarna för användning är optimerade. Om detektorn är tyst eller ger ifrån sig en stark ton är känsligheten hos detektorn försvunnen. Observera att innan du ställer in känsligheten på CS330, se till att det inte finns några metallföremål i direkt närhet till sökhuvudet. Inställning av känslighet Skulle detektorn tappa känsligheten, t.ex. temperatur eller underlags förändringar, påstötningar med stora metallföremål, eller att man råkat vrida DISC-spaken för långt. Tryck bara in auto-tune knappen, detektorn kommer då att återgå till det för- inställda optimerade inställningsläget. Val av olika typer av känslighet CS330 har en DISC kontroll som låter användaren välja från att detektorn är känslig för all metall, till att inte ge signaler på t.ex. järn och aluminiumfolie. För att ställa in på vilken nivå du vill ignorera signaler tryck och håll inne RESETknappen. Skruva därefter in din önskade nivå på DISC-spaken och släpp sedan RESET-knappen. När detektorn stöter på ett föremål som du har valt att detektorn inte ska reagera på, så indikerar detektorn genom att reducering ljudsignalen. Till exempel, om du har DISC-spaken i mittenläge så kommer en nål att ge en negativ reaktion (en reducering i ljudsignalen eller inget ljud alls). Om du istället lägger dit ett mynt så detektorn ge en positiv reaktion (dvs. en volymökning).

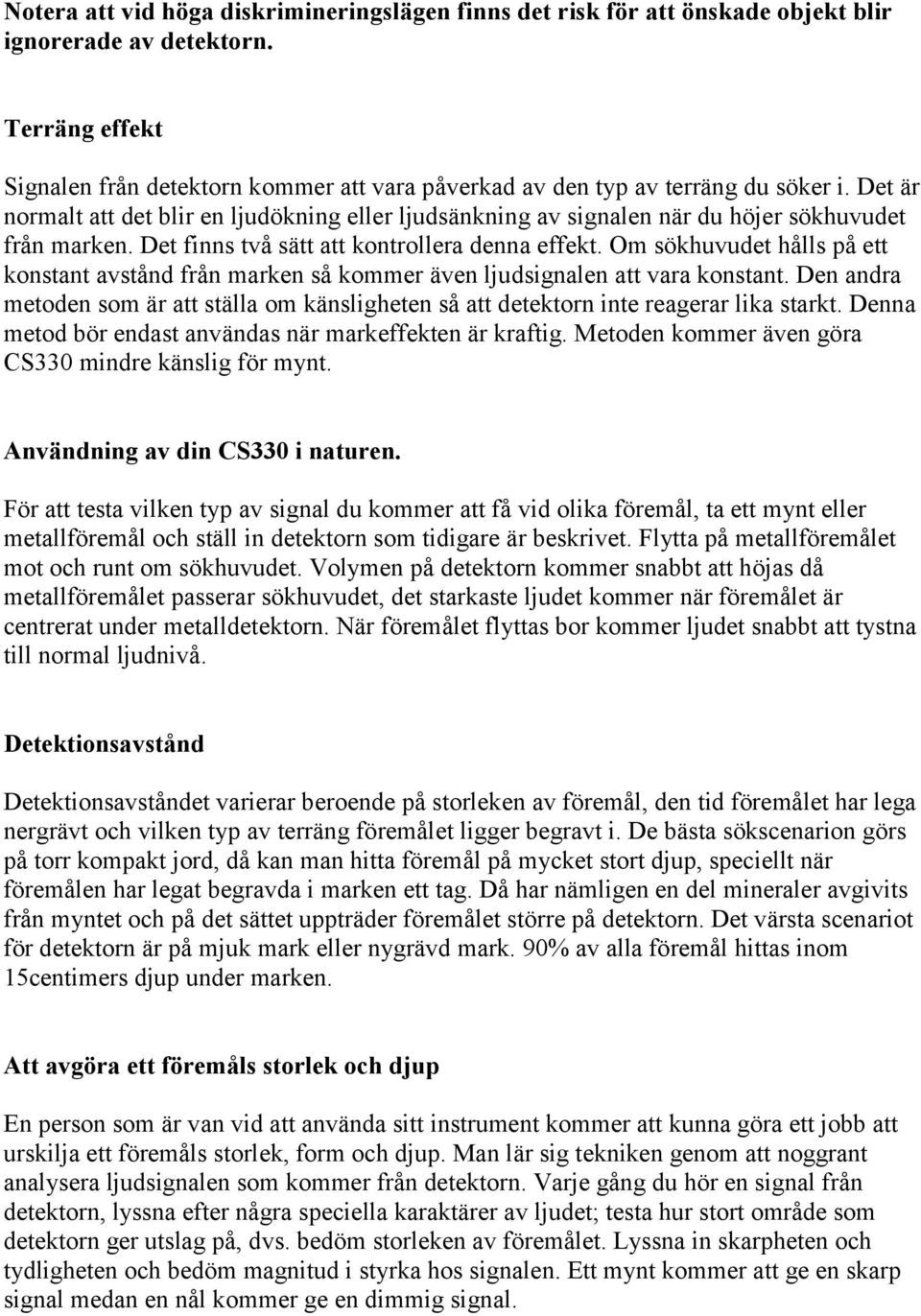

3 Notera att vid höga diskrimineringslägen finns det risk för att önskade objekt blir ignorerade av detektorn. Terräng effekt Signalen från detektorn kommer att vara påverkad av den typ av terräng du söker i. Det är normalt att det blir en ljudökning eller ljudsänkning av signalen när du höjer sökhuvudet från marken. Det finns två sätt att kontrollera denna effekt. Om sökhuvudet hålls på ett konstant avstånd från marken så kommer även ljudsignalen att vara konstant. Den andra metoden som är att ställa om känsligheten så att detektorn inte reagerar lika starkt. Denna metod bör endast användas när markeffekten är kraftig. Metoden kommer även göra CS330 mindre känslig för mynt. Användning av din CS330 i naturen. För att testa vilken typ av signal du kommer att få vid olika föremål, ta ett mynt eller metallföremål och ställ in detektorn som tidigare är beskrivet. Flytta på metallföremålet mot och runt om sökhuvudet. Volymen på detektorn kommer snabbt att höjas då metallföremålet passerar sökhuvudet, det starkaste ljudet kommer när föremålet är centrerat under metalldetektorn. När föremålet flyttas bor kommer ljudet snabbt att tystna till normal ljudnivå. Detektionsavstånd Detektionsavståndet varierar beroende på storleken av föremål, den tid föremålet har lega nergrävt och vilken typ av terräng föremålet ligger begravt i. De bästa sökscenarion görs på torr kompakt jord, då kan man hitta föremål på mycket stort djup, speciellt när föremålen har legat begravda i marken ett tag. Då har nämligen en del mineraler avgivits från myntet och på det sättet uppträder föremålet större på detektorn. Det värsta scenariot för detektorn är på mjuk mark eller nygrävd mark. 90% av alla föremål hittas inom 15centimers djup under marken. Att avgöra ett föremåls storlek och djup En person som är van vid att använda sitt instrument kommer att kunna göra ett jobb att urskilja ett föremåls storlek, form och djup. Man lär sig tekniken genom att noggrant analysera ljudsignalen som kommer från detektorn. Varje gång du hör en signal från detektorn, lyssna efter några speciella karaktärer av ljudet; testa hur stort område som detektorn ger utslag på, dvs. bedöm storleken av föremålet. Lyssna in skarpheten och tydligheten och bedöm magnitud i styrka hos signalen. Ett mynt kommer att ge en skarp signal medan en nål kommer ge en dimmig signal.

4 Underhållning av CS330 Livslängden på din detektor kommer att kortas ner om du sköter den på ett felaktigt sätt eller om du underlåter att behandla den. Din detektor är byggd för att klara av tuff behandling i all typ terräng, men om du behandlar den på ett felaktigt sätt så kommer den till slut att sluta fungera. Efter att ha använt din detektor i en ogästvänlig terräng (saltvatten, sand, mm) så bör du svepa av detektorn med en våt trasa och sedan försiktigt torka av den. Salt skador Om du ofta använder din detektor i en salthaltig omgivning, speciellt när vinden blåser från havet, så kan salthaltig luft penetrera kontrolldosan. Korrosion kan då inträffa i vitala delar av det känsliga kretskortet. Därför rekommenderar vi som förebyggande syfte att du t.ex. täcker över kontrolldosan med en plastpåse eller något annat avvisande material för att undvika skada. Garantin täcker inte de fall där korrosion på kretskortet har skett, då kommer du själv att få stå för kostnaderna. Användning av rengöringsmedel Rengöringsmedel få inte användas på detektorn. Lagring Om du kommer att lagra din detektor, ta då bort batterierna eftersom dom kan läcka och korrodera på den omkringliggande känsliga elektroniken. Om detektorn inte fungerar (A) Se till att batterierna fungerar (B) Byt plats på batterierna och se till att batterierna sitter fast ordentligt. Batteri livslängden kan variera enormt mycket beroende på batteri märke, därför kan dina nyinköpta batterier redan ha för lite styrka för att kunna driva detektorn. Skiftande signal (A) Orsakas oftast av utanförliggande utrustning som t.ex. fluorescent ljus, taxibilar, radioapparater, kraftledningar, eller andra metalldetektorer som är i närheten. Ingenting kan göras åt detta förutom att flytta till en ny sökplats.

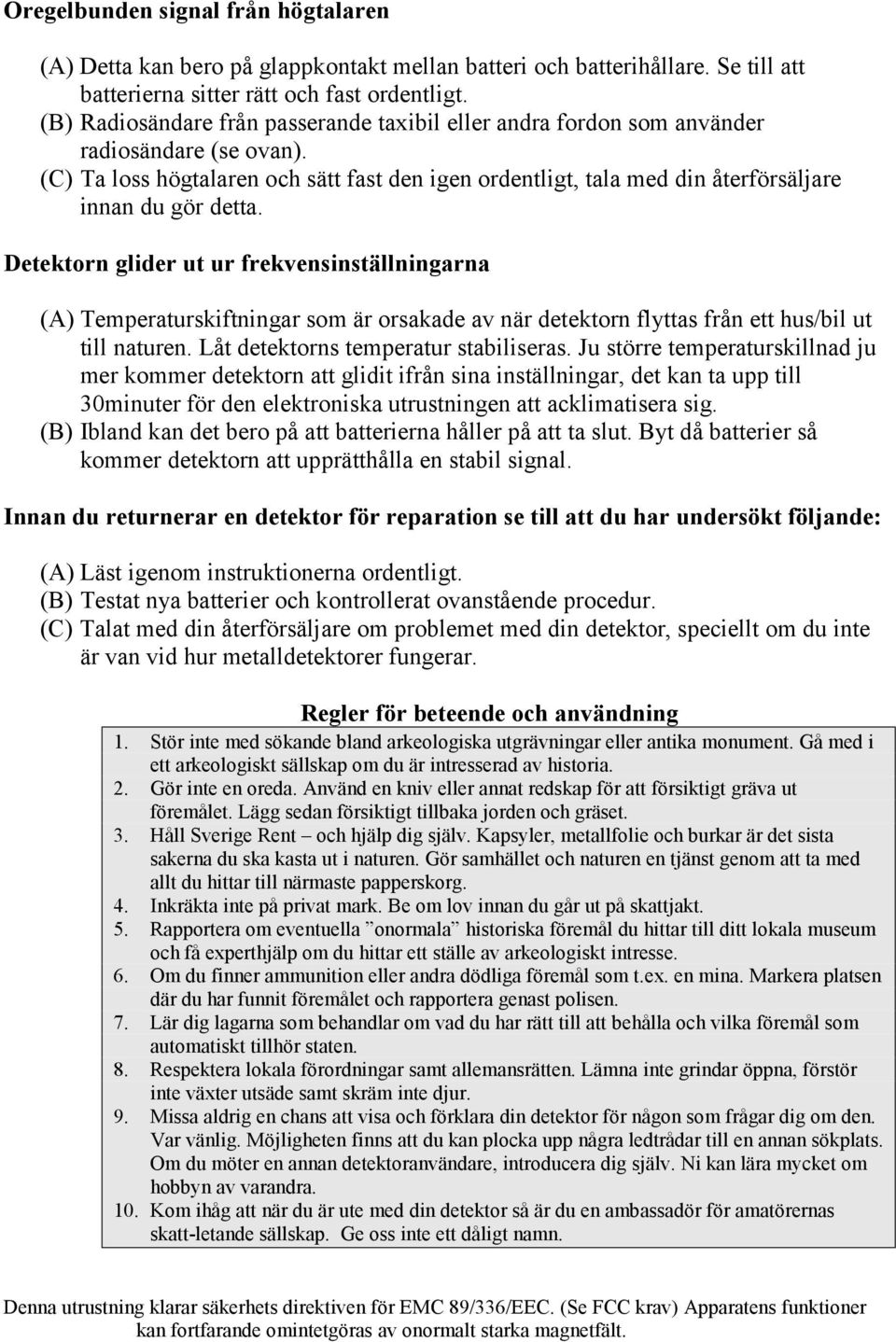

5 Oregelbunden signal från högtalaren (A) Detta kan bero på glappkontakt mellan batteri och batterihållare. Se till att batterierna sitter rätt och fast ordentligt. (B) Radiosändare från passerande taxibil eller andra fordon som använder radiosändare (se ovan). (C) Ta loss högtalaren och sätt fast den igen ordentligt, tala med din återförsäljare innan du gör detta. Detektorn glider ut ur frekvensinställningarna (A) Temperaturskiftningar som är orsakade av när detektorn flyttas från ett hus/bil ut till naturen. Låt detektorns temperatur stabiliseras. Ju större temperaturskillnad ju mer kommer detektorn att glidit ifrån sina inställningar, det kan ta upp till 30minuter för den elektroniska utrustningen att acklimatisera sig. (B) Ibland kan det bero på att batterierna håller på att ta slut. Byt då batterier så kommer detektorn att upprätthålla en stabil signal. Innan du returnerar en detektor för reparation se till att du har undersökt följande: (A) Läst igenom instruktionerna ordentligt. (B) Testat nya batterier och kontrollerat ovanstående procedur. (C) Talat med din återförsäljare om problemet med din detektor, speciellt om du inte är van vid hur metalldetektorer fungerar. Regler för beteende och användning 1. Stör inte med sökande bland arkeologiska utgrävningar eller antika monument. Gå med i ett arkeologiskt sällskap om du är intresserad av historia. 2. Gör inte en oreda. Använd en kniv eller annat redskap för att försiktigt gräva ut föremålet. Lägg sedan försiktigt tillbaka jorden och gräset. 3. Håll Sverige Rent och hjälp dig själv. Kapsyler, metallfolie och burkar är det sista sakerna du ska kasta ut i naturen. Gör samhället och naturen en tjänst genom att ta med allt du hittar till närmaste papperskorg. 4. Inkräkta inte på privat mark. Be om lov innan du går ut på skattjakt. 5. Rapportera om eventuella onormala historiska föremål du hittar till ditt lokala museum och få experthjälp om du hittar ett ställe av arkeologiskt intresse. 6. Om du finner ammunition eller andra dödliga föremål som t.ex. en mina. Markera platsen där du har funnit föremålet och rapportera genast polisen. 7. Lär dig lagarna som behandlar om vad du har rätt till att behålla och vilka föremål som automatiskt tillhör staten. 8. Respektera lokala förordningar samt allemansrätten. Lämna inte grindar öppna, förstör inte växter utsäde samt skräm inte djur. 9. Missa aldrig en chans att visa och förklara din detektor för någon som frågar dig om den. Var vänlig. Möjligheten finns att du kan plocka upp några ledtrådar till en annan sökplats. Om du möter en annan detektoranvändare, introducera dig själv. Ni kan lära mycket om hobbyn av varandra. 10. Kom ihåg att när du är ute med din detektor så är du en ambassadör för amatörernas skatt-letande sällskap. Ge oss inte ett dåligt namn. Denna utrustning klarar säkerhets direktiven för EMC 89/336/EEC. (Se FCC krav) Apparatens funktioner kan fortfarande omintetgöras av onormalt starka magnetfält.
