PAL. Svenska. Digital videokamera Bruksanvisning. Inledning. Grundläggande hantering. Användning av alla funktioner. Redigering.

Transkript

1 Digital videokamera Bruksanvisning enska Inledning Grundläggande hantering Användning av alla funktioner Redigering Mini Digital Video Cassette Användning av ett minneskort Direktutskrift Övrig information PAL

2 Viktiga anvisningar för användningen VARNING: FÖR ATT UNDVIKA ELEKTRISKA STÖTAR: SKRUVA INTE ISÄR KAMERAN. INGA DELAR I KAMERAN KAN LAGAS UTAN SPECIELLA KUNSKAPER, VERKTYG OCH RESERVDELAR. ÖVERLÅT ALL SERVICE AV KAMERAN TILL KVALIFICERAD PERSONAL. VARNING: FÖR ATT UNDVIKA BRANDRISK OCH ELEKTRISKA STÖTAR: UTSÄTT INTE KAMERAN FÖR REGN ELLER FUKT. Inledning VARNING: FÖR ATT UNDVIKA ELEKTRISKA STÖTAR OCH SKADOR PÅ ANNAN ELUTRUSTNING: ANVÄND ENDAST REKOMMENDERADE TILLBEHÖR. VARNING: DRA UT NÄTKONTAKTEN FRÅN ELUTTAGET NÄR PRODUKTEN INTE ANVÄNDS. CA-570 har en typskylt på undersidan. Användningen av DV-kabel CV-150F eller CV-250F är nödvändig för att uppfylla de tekniska kraven i EMC-direktivet. 2

3 Referensguide Kameran levereras med följande handböcker: Bruksanvisning för Digital Video Camcorder MVX10i Den här bruksanvisningen beskriver hanteringen av videokameran från grundläggande inspelning till full användning av alla funktioner. Användarhandbok för Digital Video Software Den här användarhandboken beskriver nedladdning av bilder från minneskortet till en dator med den medlevererade USB-kabeln. Du kan lägga till bildexempel för kortmixning och inställningar för Min kamera från den medlevererade DIGITAL VIDEO SOLUTION DISK. Inledning Endast för Windows XP Användarhandbok för DV Network Software Den här handboken beskriver anslutningen av videokameran till en dator och användningen av följande programvara: DV Messenger Version 2 (USB eller IEEE 1394): Den här programvaran arbetar med Windows Messenger och gör det möjligt att anordna videokonferenser och filöverföring via Internet eller att fjärrstyra kameran hemma. AV/C Camera Storage Subunit-WIA drivrutin (IEEE 1394): För nedladdning och uppladdning av bilder till eller från datorn och användning av kameran för att läsa och skriva på minneskort. Erkännande av varumärken Canon and Bubble Jet är registrerade varumärken för Canon Inc. D är ett varumärke. logotypen är ett varumärke. Windows är antingen ett registrerat varumärke eller ett varumärke för Microsoft Corporation i USA och/eller andra länder. Mac OS är ett varumärke för Apple Computer, Inc. och registrerat i USA och andra länder. Andra namn och produkter som inte nämns ovan kan vara registrerade varumärken eller varumärken för sina respektive företag. Kodnings- och avkodningsutrustning för konsumentinspelningar enligt MPEG-4 Visual Standard ALL ANVÄNDNING AV DEN HÄR PRODUKTEN ENLIGT MPEG-4 VISUAL STANDARD ÄR FÖRBJUDEN UTOM KONSUMENTANVÄNDNING FÖR PERSONLIGT BRUK OCH ICKE-KOMMERSIELLA AKTIVITETER. 3

4 Innehåll Inledning Inledning Viktiga anvisningar för användningen...3 Tack för att du valde en Canon videokamera...7 MVX10i, egenskaper...8 Delarnas namn...9 Grundläggande hantering Förberedelser Drift med nätspänning...13 Fastsättning och laddning av batteriet...14 Isättning av backupbatteriet...17 Förberedelser...18 Isättning av en kassett...19 Användning av fjärrkontrollen...21 Inställning av tidszon, datum och klockslag...22 Grundläggande inspelning Inspelning av videofilmer på band...25 Zoomning...27 Användning av LCD-monitorn...29 Snabbsökning och snabbkontroll under inspelning...32 Tips för bättre videofilmer...33 Grundläggande uppspelning Uppspelning av ett band...34 Uppspelning i en TV...37 Användning av alla funktioner Allmänt Menyer och inställningar...41 Ändring av fjärrkontrollens inställning...47 Personliga inställningar av kameran...48 Övriga inställningar av kameran...49 Inspelning Inställning av inspelningssätt (SP/LP)...51 Registrering av stillbilder på ett band...52 Blixtfotografering...54 Inspelningsprogrammen...57 Digitala effekter...61 Multibildsvisning...67 Avstängning av bildstabilisatorn...69 Självutlösaren...70 Ljudinspelning...71 Manuella inställningar Manuell fokusering...74 Manuell exponeringsinställning

5 Inställning av slutartid...77 Vitbalansering...79 Uppspelning Bildvisning med zoom...81 Visning av datakoden...82 Fotosökning/Datumsökning...84 Återgång till ett förmarkerat läge...85 Redigering Kopiering till en videobandspelare eller digital videoenhet...86 Inspelning från analoga videoenheter (videobandspelare, TV eller videokamera)...88 Inspelning från digitala videoenheter (DV-dubbning)...89 Omvandling av analoga signaler till digitala (analog/digital-omvandlare)...91 Ersättning av befintliga scener (AV-insert)...93 Ljuddubbning...95 Anslutning till en dator med en DV-kabel (IEEE 1394)...98 Användning av ett minneskort Isättning och urtagning av minneskort...99 Val av bildkvalitet och filstorlek Registrering av stillbilder på ett minneskort Val av fokuseringspunkt Val av matningsmetod Registrering av panoramabilder (med Stitch Assist) Registrering av videoscener enligt MPEG-4 på ett minneskort Uppspelning av ett minneskort Skydd av bilder Radering av bilder Val av stillbilder för utskrift (med DPOF) Kombination av bilder (Card Mix) Kopiering av stillbilder Formatering av ett minneskort Anslutning till en dator med en USB-kabel Information om minneskort Direktutskrift Utskrift av stillbilder (direktutskrift) Inställningar för utskrift (stil/papper) Utskrift med DPOF-inställning Övrig information Om arbetssättet NETWORK Sökarinformation Meddelanden Underhåll Felsökning Systemdiagram Extra tillbehör Tekniska data Register Inledning 5

6 Symboler som används i bruksanvisningen Arbetssätt Arbetssätt Strömbrytare POWER Omkopplare TAPE/CARD b (TAPE) b (TAPE) CARD (CARD) CARD (CARD) De tillgängliga funktionerna beror på arbetssättet. De indikeras så här: Inledning : Funktionen kan användas med det här arbetssättet. : Funktionen kan inte användas med det här arbetssättet. Övriga symboler och hänvisningar :: Sidhänvisningar. :: Funktioner som kan manövreras från kamerahuset. :: Funktioner som kan manövreras med fjärrkontrollen. :: Extra anvisningar för hanteringen av kameran. :: Försiktighetsåtgärder för hanteringen av kameran. Stora bokstäver i texten betecknar knappar med denna text på kameran eller fjärrkontrollen. [ ] betecknar menyalternativ i sökareinformationen. Sökarinformation är symboler och text som visas på LCD-monitorn och i sökaren. 6

7 Tack för att du valde en Canon videokamera Canon MVX10i har många arbetssätt och funktioner. Vi rekommenderar att du läser den här bruksanvisningen noggrant innan du använder kameran. Det hjälper dig att lära känna kameran och hur du kan använda den på bästa sätt och undvika felaktig hantering som kan skada kameran. Vi rekommenderar att du lär dig den grundläggande hanteringen av kameran innan du börjar använda alla funktioner. Kontroll av medlevererade tillbehör WL-D81 Fjärrkontroll Två AA-batterier Objektivlock med fästsnöre Litiumbatteri CR2025 Inledning BP-407 Batteri CA-570 Nätaggregat (inkl. nätkabel) STV-250N Stereovideokabel S-150 S-videokabel PC-A10 Scartadapter (Europe and Asia) IFC-300PCU USB-kabel SDC-8M SD minneskort (med bildexempel) Etui för SD minneskort DIGITAL VIDEO SOLUTION DISK För Windows För Macintosh 7

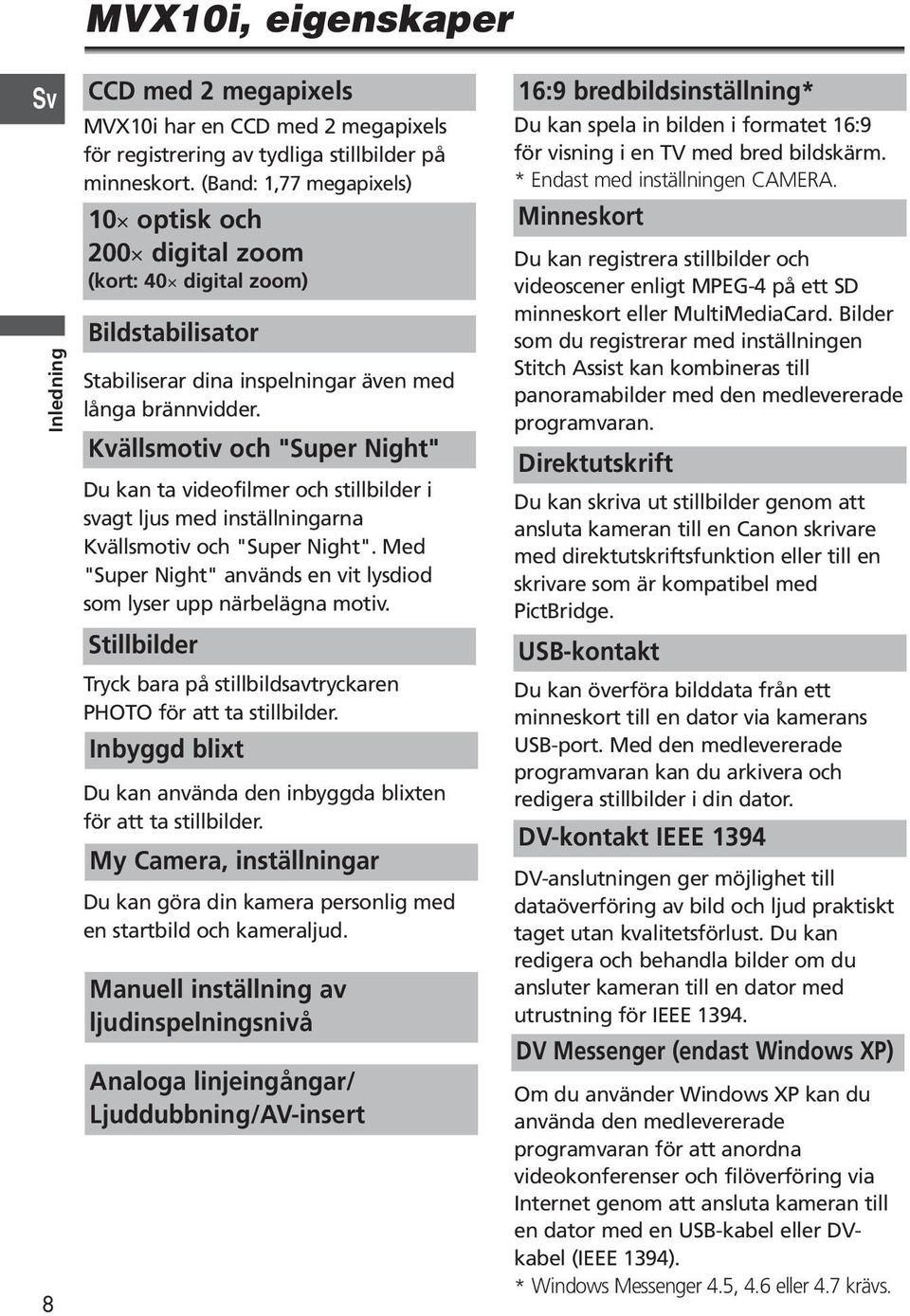

8 MVX10i, eigenskaper Inledning 8 CCD med 2 megapixels MVX10i har en CCD med 2 megapixels för registrering av tydliga stillbilder på minneskort. (Band: 1,77 megapixels) 10 optisk och 200 digital zoom (kort: 40 digital zoom) Bildstabilisator Stabiliserar dina inspelningar även med långa brännvidder. Kvällsmotiv och "Super Night" Du kan ta videofilmer och stillbilder i svagt ljus med inställningarna Kvällsmotiv och "Super Night". Med "Super Night" används en vit lysdiod som lyser upp närbelägna motiv. Stillbilder Tryck bara på stillbildsavtryckaren PHOTO för att ta stillbilder. Inbyggd blixt Du kan använda den inbyggda blixten för att ta stillbilder. My Camera, inställningar Du kan göra din kamera personlig med en startbild och kameraljud. Manuell inställning av ljudinspelningsnivå Analoga linjeingångar/ Ljuddubbning/AV-insert 16:9 bredbildsinställning* Du kan spela in bilden i formatet 16:9 för visning i en TV med bred bildskärm. * Endast med inställningen. Minneskort Du kan registrera stillbilder och videoscener enligt MPEG-4 på ett SD minneskort eller MultiMediaCard. Bilder som du registrerar med inställningen Stitch Assist kan kombineras till panoramabilder med den medlevererade programvaran. Direktutskrift Du kan skriva ut stillbilder genom att ansluta kameran till en Canon skrivare med direktutskriftsfunktion eller till en skrivare som är kompatibel med PictBridge. USB-kontakt Du kan överföra bilddata från ett minneskort till en dator via kamerans USB-port. Med den medlevererade programvaran kan du arkivera och redigera stillbilder i din dator. DV-kontakt IEEE 1394 DV-anslutningen ger möjlighet till dataöverföring av bild och ljud praktiskt taget utan kvalitetsförlust. Du kan redigera och behandla bilder om du ansluter kameran till en dator med utrustning för IEEE DV Messenger (endast Windows XP) Om du använder Windows XP kan du använda den medlevererade programvaran för att anordna videokonferenser och filöverföring via Internet genom att ansluta kameran till en dator med en USB-kabel eller DVkabel (IEEE 1394). * Windows Messenger 4.5, 4.6 eller 4.7 krävs.

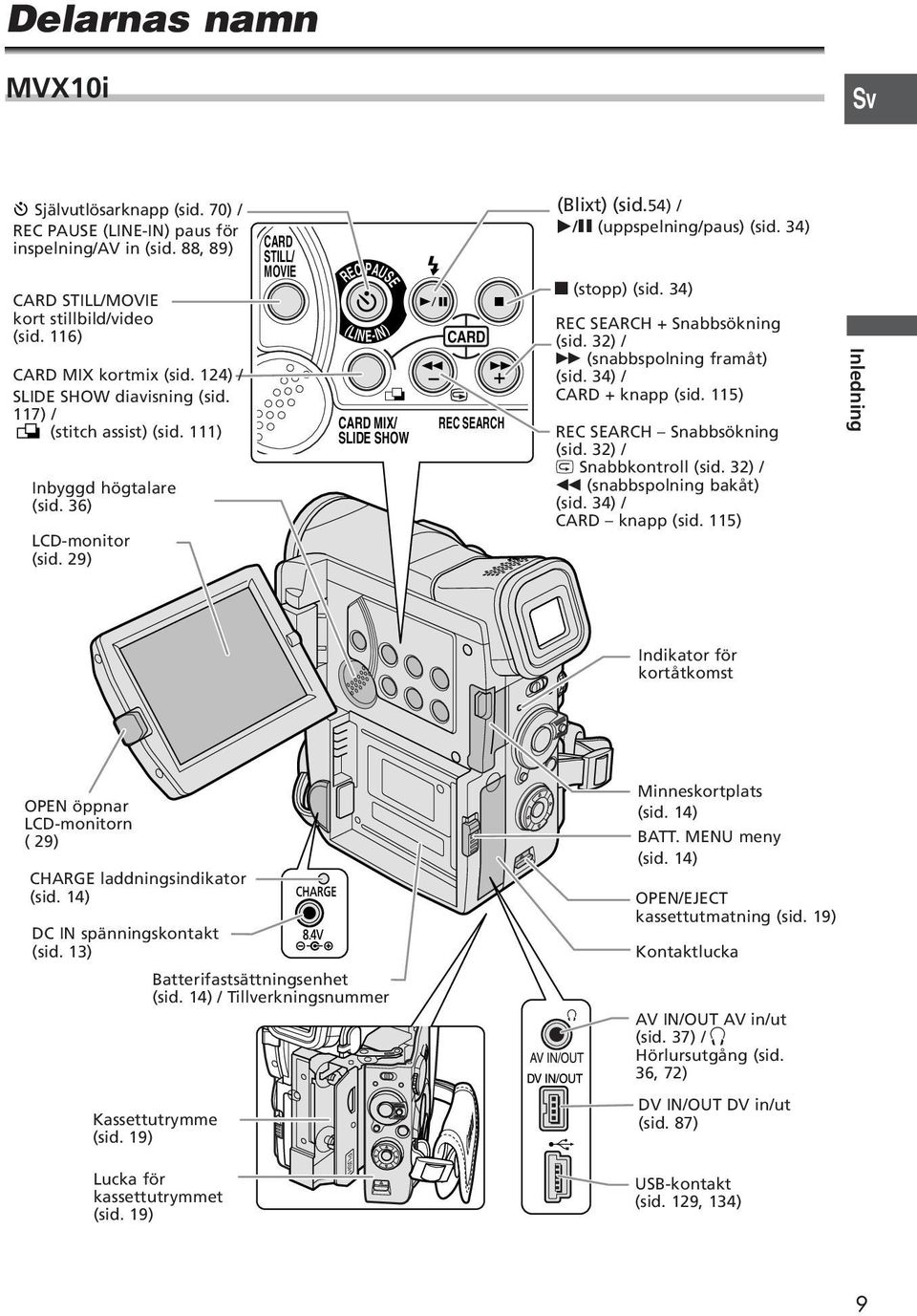

9 Delarnas namn MVX10i Självutlösarknapp (sid. 70) / REC PAUSE (LINE-IN) paus för inspelning/av in (sid. 88, 89) CARD STILL/MOVIE kort stillbild/video (sid. 116) CARD MIX kortmix (sid. 124) / SLIDE SHOW diavisning (sid. 117) / (stitch assist) (sid. 111) Inbyggd högtalare (sid. 36) LCD-monitor (sid. 29) CARD STILL/ MOVIE REC PAUSE ( LIN E-IN) CARD MIX/ SLIDE SHOW CARD REC SEARCH (Blixt) (sid.54) / e/a (uppspelning/paus) (sid. 34) 3 (stopp) (sid. 34) REC SEARCH + Snabbsökning (sid. 32) / 1 (snabbspolning framåt) (sid. 34) / CARD + knapp (sid. 115) REC SEARCH Snabbsökning (sid. 32) / c Snabbkontroll (sid. 32) / ` (snabbspolning bakåt) (sid. 34) / CARD knapp (sid. 115) Inledning Indikator för kortåtkomst OPEN öppnar LCD-monitorn ( 29) CHARGE laddningsindikator (sid. 14) DC IN spänningskontakt (sid. 13) Batterifastsättningsenhet (sid. 14) / Tillverkningsnummer Kassettutrymme (sid. 19) Minneskortplats (sid. 14) BATT. MENU meny (sid. 14) OPEN/EJECT kassettutmatning (sid. 19) Kontaktlucka AV IN/OUT AV in/ut (sid. 37) / H Hörlursutgång (sid. 36, 72) DV IN/OUT DV in/ut (sid. 87) Lucka för kassettutrymmet (sid. 19) PUSH USB-kontakt (sid. 129, 134) 9

10 Inledning Sökare (sid. 18) Programväljare (57) Enkel filmning Programautomatik Arm för dioptriinställning (sid. 18) MIC mikrofoningång (sid. 72) TAPE/CARD omkopplare (sid. 6) b För videoband Användning av ett minneskort POWER strömbrytare (sid. 6) OFF NETWORK* POWER strömbrytare (sid. 25) Inställningsratt (sid. 41) Grepprem (sid. 18) Avtryckare (sid. 25, 113) P.SET utskriftsinställning (sid. 134) EXP ratt (sid. 76) knapp (sid. 81, 135) DIGITAL EFFECTS digitala effekter (sid. 64) / knapp (sid. 81, 135) MENU meny (sid. 41) FOCUS fokuseringsmetod (sid. 74) / DATA CODE datakod (sid. 82) / knapp (sid. 81, 135) Digitala effekter på/av (sid. 64) / knapp (sid. 81, 135) * Arbetssättet NETWORK är för användning med DV Messenger (endast Windows XP). Tryck på den lilla knappen under strömbrytaren för att ställa in kameran för NETWORK ( 142). 10

11 Stereomikrofon (sid. 71) AUDIO LEVEL ljudnivå (sid. 71) PHOTO stillbildsavtryckare (sid. 52, 103) Zoomreglage (sid. 27) Inledning S-video IN/OUT S- video in/ut (sid. 38) Inbyggd blixt (sid. 54) Hjälpbelysning (vit lysdiod) (sid. 55, 59) Kontaktlucka Utrymme för backupbatteriet (sid. 17) Fjärrkontrollsensor (sid. 21) Inspelningslampa (sid. 49) Undersidan Stativgänga (sid. 34) 11

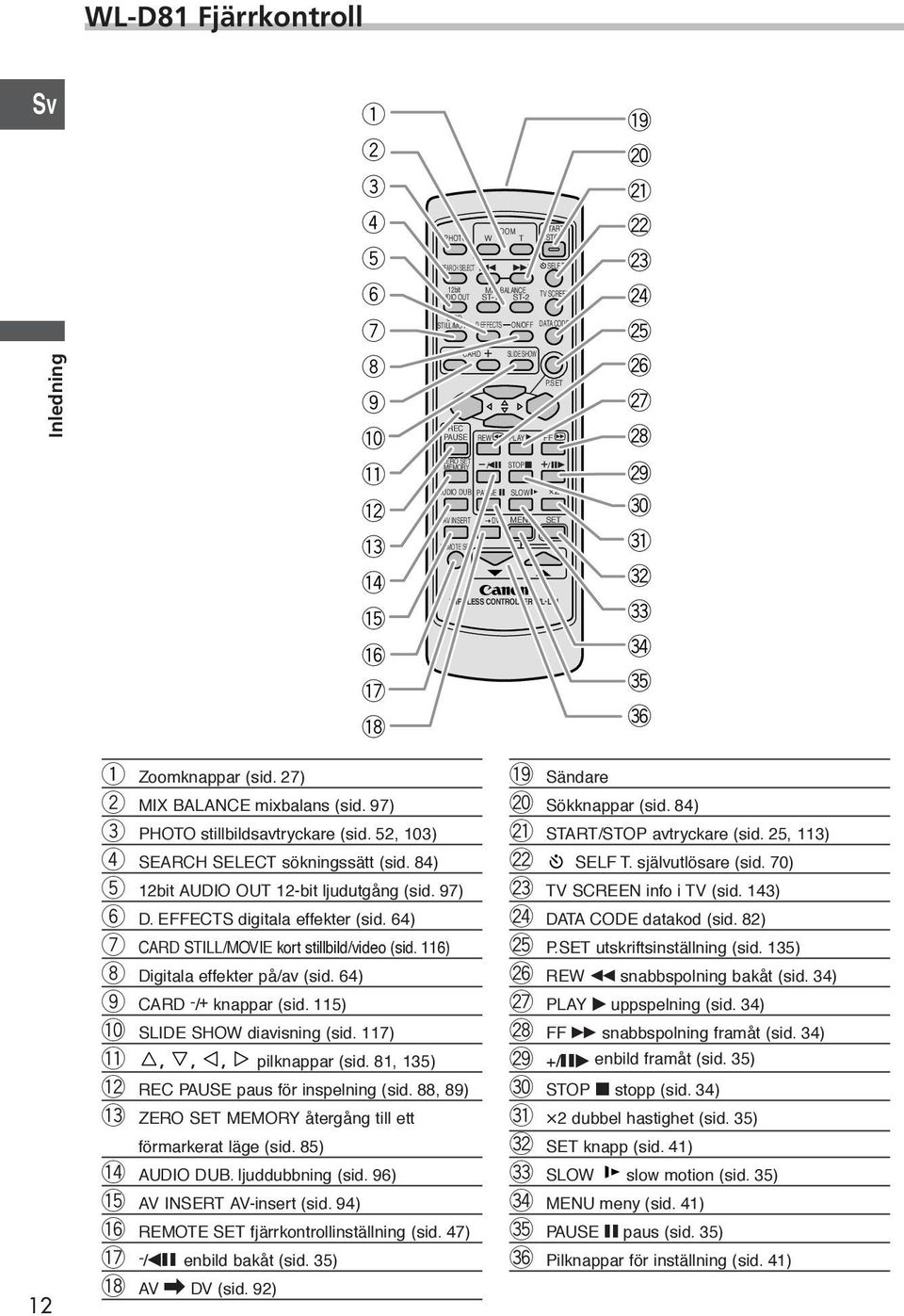

12 WL-D81 Fjärrkontroll Inledning q w e r t y u i o!0!1!2!3!4!5!6!7!8 PHOTO SEARCH SELECT 12bit AUDIO OUT CARD STILL/MOVIE REC PAUSE CARD ZERO SET MEMORY AUDIO DUB. AV INSERT REMOTE SET W WIRELESS CONTROLLER WL-D81 T MIX BALANCE ST-1 ST-2 D.EFFECTS ZOOM ON/OFF SLIDE SHOW REW PLAY FF / PAUSE AV DV STOP SLOW MENU START /STOP SELF T. TV SCREEN DATA CODE P.SET / #0 #1 #2 #3 #4 #5 #6 12 q Zoomknappar (sid. 27) w MIX BALANCE mixbalans (sid. 97) e PHOTO stillbildsavtryckare (sid. 52, 103) r SEARCH SELECT sökningssätt (sid. 84) t 12bit AUDIO OUT 12-bit ljudutgång (sid. 97) y D. EFFECTS digitala effekter (sid. 64) u CARD STILL/MOVIE kort stillbild/video (sid. 116) i Digitala effekter på/av (sid. 64) o CARD -/+ knappar (sid. 115)!0 SLIDE SHOW diavisning (sid. 117)!1,,, pilknappar (sid. 81, 135)!2 REC PAUSE paus för inspelning (sid. 88, 89)!3 ZERO SET MEMORY återgång till ett förmarkerat läge (sid. 85)!4 AUDIO DUB. ljuddubbning (sid. 96)!5 AV INSERT AV-insert (sid. 94)!6 REMOTE SET fjärrkontrollinställning (sid. 47)!7 -/4a enbild bakåt (sid. 35)!8 AV \ DV (sid. 92)!9 Sökknappar (sid. START/STOP avtryckare (sid. 25, SELF T. självutlösare (sid. TV SCREEN info i TV (sid. DATA CODE datakod (sid. P.SET utskriftsinställning (sid. REW ` snabbspolning bakåt (sid. PLAY e uppspelning (sid. FF 1 snabbspolning framåt (sid. +/ae enbild framåt (sid. 35) #0 STOP 3 stopp (sid. 34) #1 2 dubbel hastighet (sid. 35) #2 SET knapp (sid. 41) #3 SLOW slow motion (sid. 35) #4 MENU meny (sid. 41) #5 PAUSE a paus (sid. 35) #6 Pilknappar för inställning (sid. 41)

13 Drift med nätspänning Du kan driva kameran från ett eluttag med det medlevererade nätaggregatet. Nätaggregatet omvandlar elnätets spänning ( V AC, 50/60 Hz) till likspänning för att driva kameran. 1. Ställ omkopplaren POWER på OFF. 2. Anslut nätkabeln till nätaggregatet. 3. Anslut nätkabeln till ett eluttag. 4. Anslut nätaggregatet till kamerans DC IN-kontakt. q r e w 5. Stäng av kameran efter användningen och lossa nätaggregatets kabel från kameran. Lossa nätkabeln från eluttaget och nätaggregatet. Grundläggande hantering Stäng av kameran innan du ansluter eller bryter anslutningen från nätaggregatet. Om nätaggregatet är nära en TV, kan det ge störningar i bilden. Flytta i så fall nätaggregatet längre från TV:n eller antennkabeln. Anslut endast uttryckligen rekommenderade produkter till kamerans DC IN spänningsutgång eller till nätaggregatet. Ljud kan höras från nätaggregatet under användning. Detta är inget fel. 13

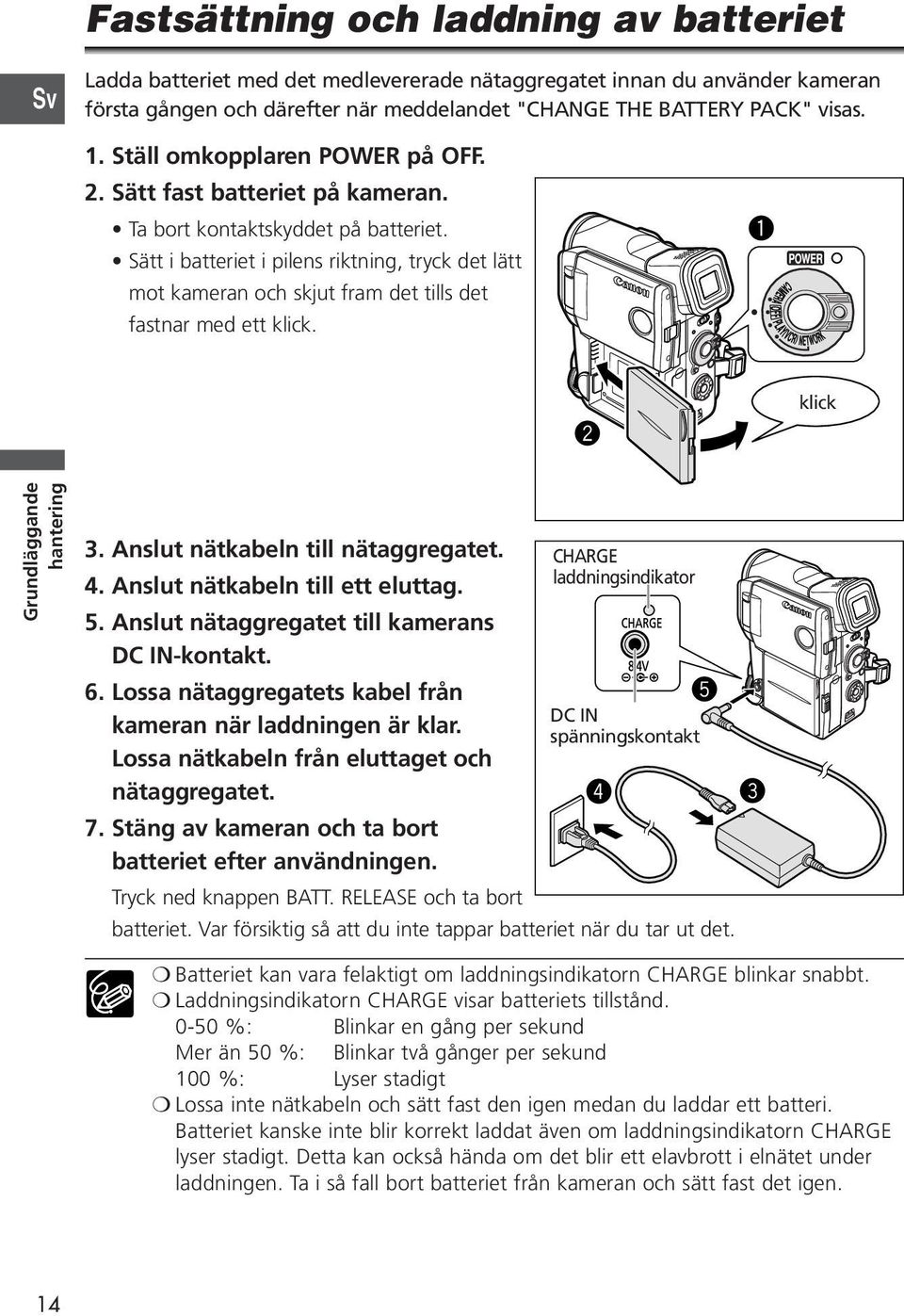

14 Fastsättning och laddning av batteriet Ladda batteriet med det medlevererade nätaggregatet innan du använder kameran första gången och därefter när meddelandet "CHANGE THE BATTERY PACK" visas. 1. Ställ omkopplaren POWER på OFF. 2. Sätt fast batteriet på kameran. Ta bort kontaktskyddet på batteriet. Sätt i batteriet i pilens riktning, tryck det lätt mot kameran och skjut fram det tills det fastnar med ett klick. q w klick Grundläggande hantering 3. Anslut nätkabeln till nätaggregatet. 4. Anslut nätkabeln till ett eluttag. CHARGE laddningsindikator 5. Anslut nätaggregatet till kamerans DC IN-kontakt. 6. Lossa nätaggregatets kabel från t DC IN kameran när laddningen är klar. spänningskontakt Lossa nätkabeln från eluttaget och nätaggregatet. 7. Stäng av kameran och ta bort batteriet efter användningen. Tryck ned knappen BATT. RELEASE och ta bort r e batteriet. Var försiktig så att du inte tappar batteriet när du tar ut det. Batteriet kan vara felaktigt om laddningsindikatorn CHARGE blinkar snabbt. Laddningsindikatorn CHARGE visar batteriets tillstånd %: Blinkar en gång per sekund Mer än 50 %: Blinkar två gånger per sekund 100 %: Lyser stadigt Lossa inte nätkabeln och sätt fast den igen medan du laddar ett batteri. Batteriet kanske inte blir korrekt laddat även om laddningsindikatorn CHARGE lyser stadigt. Detta kan också hända om det blir ett elavbrott i elnätet under laddningen. Ta i så fall bort batteriet från kameran och sätt fast det igen. 14

15 Laddningstider, inspelningstider och uppspelningstider De nedanstående tiderna är ungefärliga och varierar med förhållandena under laddning, inspelning och uppspelning. Laddningstid Batteri BP-407 (medlevereras) BP-406 (extra tillbehör) BP-412 (extra tillbehör) BP-422 (extra tillbehör) Laddningstid 85 min 70 min 130 min 220 min Ladda batteriet i temperaturer mellan 5º C och 40º C. Ett litiumjonbatteri kan laddas även om det inte är urladdat. Det behöver alltså inte laddas ur helt före laddningen. Inspelningstid Batteri Max. inspelningstid Typisk inspelningstid* Med sökaren Med LCD-monitorn Med sökaren Med LCD-monitorn BP-407 (medlevereras) 75 min 60 min 40 min 35 min BP-406 (extra tillbehör) 70 min 55 min 40 min 30 min BP-412 (extra tillbehör) 120 min 100 min 70 min 60 min BP-422 (extra tillbehör) 230 min 190 min 130 min 110 min * Ungefärliga tider för inspelning med upprepad manövrering av till exempel start/stopp, zoomning och påsättning och avstängning av strömmen. De faktiska tiderna kan vara kortare. Vi rekommenderar att du tar med batterier för två till tre gånger den planerade inspelningstiden. Du sparar batteriladdningen om du stänger av kameran vid pauser i inspelningen i stället för att låta den stå i pausläge för inspelning. Grundläggande hantering Uppspelningstid Batteri BP-407 (medlevereras) BP-406 (extra tillbehör) BP-412 (extra tillbehör) BP-422 (extra tillbehör) Uppspelningstid (Med LCD-monitorn) 85 min 80 min 140 min 260 min 15

16 Hur mycket laddning finns kvar? Batterisymbolerna indikerar laddningsnivån i batteriet. När batteriet är urladdat visas "CHANGE THE BATTERY PACK" i 4 sekunder och börjar blinka. Indikeringen av batteriladdningen är inte konstant den varierar beroende på förhållandena när batteiret och kameran används. Grundläggande hantering Försiktighetsåtgärder för batterihantering FARA! Behandla kamerabatteriet försiktigt. Utsätt det inte för eld. Det kan explodera i så fall. Utsätt inte batteriet för högre temperatur än 60º C. Lämna det till exempel inte nära en värmekälla eller i en bil i hög temperatur. Försök inte att ta isär batteriet eller modifiera det. Tappa det inte och slå inte på det. Skydda batteriet från fukt. Laddade batterier laddas ur naturligt även om de inte används. Ladda dem därför dagen innan eller samma dag som du vill använda dem för att använda deras maximala laddning. Sätt fast kontaktskyddet när du inte använder batteriet. Om polerna kortsluts av metallföremål kan batteriet skadas. Smutsiga kontakter kan inte överföra strömmen korrekt mellan batteriet och kameran. Torka av kontakterna med torrt tyg och ta inte på dem med fingrarna. Eftersom lagring av ett laddat batteri under lång tid (cirka 1 år) kan förkorta batteriets livslängd eller funktion, rekommenderar vi att du laddar ur batteriet helt med kameran och lagrar det på en torr plats i lägre temperatur än 30 C. Om du planerar att inte använda batteriet under mycket lång tid bör du ladda upp och ladda ur det helt minst en gång per år. Om du har mer än ett batteri bör du göra detta samtidigt för alla batterier. Även om batteriet kan användas i temperaturer mellan 0 C till 40 C, har batteriet sin bästa prestationsförmåga mellan 10 C och 30 C. I låga temperaturer minskar batterikapaciteten tillfälligt. Värm batteriet i en ficka innan du använder det. Kassera batteriet och köp ett nytt om den användbara driftstiden minskar väsentligt vid normala temperaturer. 16

17 Isättning av backupbatteriet Backupbatteriet driver klockan med kalender och minnet för andra inställningar när ingen strömkälla är fastsatt på kameran. Driv kameran med nätaggregatet eller ett batteri för att bevara kamerans inställningar när du tar ut backupbatteriet. 1. Öppna luckan till backupbatteriet Vrid locket åt vänster med ett mynt. 2. Sätt i litiumbatteriet med sidan + vänd utåt. q w e 3. Stäng luckan. Passa in spåret med märkena på kameran och skruva fast locket åt höger. Grundläggande hantering VARNING! Litiumbatteriet kan ge risk för brand eller brännskada, om det hanteras felaktigt. Ladda det inte, ta inte isär det, värm det inte över 100 C och kasta det inte i eld. Ersätt batteriet med ett CR2025 från Panasonic, Hitachi Maxell, Sony, Sanyo eller med Duracell Andra batterityper kan ge risk för brand eller explosion. Lämna tillbaka det begagnade batteriet till leverantören för säkert omhändertagande. Hantera inte batteriet med en pincett eller något annat metallverktyg som kan kortsluta batteriet. Torka batteriet med torrt tyg och rör inte kontaktytorna med fingrarna. Håll batteriet utom räckhåll för barn. Sök läkare omedelbart om något sväljer ett batteri. Batterihöljet kan brista och batterivätskan kan skada magen och tarmarna. Ta inte isär batteriet, värm inte upp det och sänk inte ned det i vatten. Om du gör det, kan batteriet explodera. Backupbatteriet har en livslängd av cirka ett år. j blinkar med röd färg som information om att det är dags att byta backupbatteri. 17

18 Iordningställande av kameran Sökarinställning (inställning av synskärpan) 1. Sätt på strömmen till kameran och låt LCD-monitorn vara stängd. 2. Se i sökaren och ställ in armen för sökarinställning så att sökarbilden syns så tydligt som möjligt. Ställ inte kameran i starkt solljus eftersom sökarokularet kan koncentrera ljuset så att sökaren smälts av värmen. Grundläggande hantering Gör objektivlocket i ordning 1. Sätt fast fästsnöret på objektivlocket. 2. Trä greppremmen genom öglan på snöret. Tryck in knapparna på objektivlocket när du sätter fast eller tar av det. Haka fast objektivlocket på greppremmen när du filmar och sätt fast det på objektivet när du slutar filma. Sätt fast greppremmen Håll kameran med höger hand och ställ in greppremmen med vänster hand. Ställ in greppremmen så att du når zoomreglaget och stillbildsavtryckaren PHOTO med pekfingret och avtryckaren med tummen. 18

19 Isättning av en kassett Använd endast videokassetter som är märkta med logotypen D. Isättning och urtagning 1. Skjut knappen OPEN/EJECT och håll den inskjuten ett ögonblick för att öppna luckan till kassettutrymmet. Kassettutrymmet öppnas automatiskt. 2. Sätt i eller ta ur kassetten. Sätt i kassetten försiktigt med fönstret vänt mot greppremmen och inspelningsspärren REC/SAVE vänd nedåt. Dra kassetten rakt ut för att ta ut den. 3. Tryck på markeringen P på kassettutrymmet tills du hör ett klick. 4. Vänta tills kassettutrymmet är helt öppet. 5. Stäng luckan över kassettutrymmet. w Bandskyddsflik q OPEN/EJECT e Grundläggande hantering r klick t 19

20 Hindra inte kassettutrymmets rörelser medan det öppnas eller stängs och försök inte att stänga luckan förrän kassettutrymmet är helt stängt. Var försiktig så att du inte klämmer fingrarna med luckan till kassettutrymmet. Om en strömkälla är ansluten till kameran kan du sätta i och ta ur kassetter även när kameran är avstängd. v blinkar med röd färg om ingen kassett är isatt när du sätter på strömmen (med inställningarna och ). Med vissa bandtyper är visningen av återstående bandlängd inte noggrann. Grundläggande hantering Inspelningsspärr Om du vill spärra dina inspelningar mot oavsiktlig överspelning, kan du skjuta en spärr på kassetten så att ett hål blir synligt. (Detta läge är ofta märkt SAVE eller ERASE OFF.) REC REC SAVE SAVE Om du sätter i en spärrad kassett när kameran är inställd på, visas meddelandet THE TAPE IS SET FOR ERASURE PREVENTION cirka 4 sekunder och v börjar blinka. Om du vill spela in på kassetten igen, skjut tillbaka spärren åt höger. Kassetthantering Återspola banden efter användningen. Om bandet blir löst lindat i kassetten eller skadat kan störningar uppstå i bilden och ljudet. Sätt tillbaka kassetterna i sina etuier och förvara dem upprätt (med stående bandspolar). Låt inte kassetten sitta kvar i kameran efter användningen. Använd inte skadade eller skarvade band eller band som inte uppfyller standarden eftersom de kan skada kameran. Använd inte band som har fastnat i en kamera eller bandspelare eftersom de kan smutsa ned videohuvudena. Sätt inte i något i de små hålen på kassetten och täck dem inte med tejp. Behandla kassetter varsamt. Tappa dem inte och utsätt dem inte för kraftiga stötar eftersom det kan skada kassetterna. Snabbspola banden då och då om du lagrar dem under lång tid. Kassetter med minnesfunktion har kontakter som kan bli smutsiga. Gör därför ren kontakterna med en bomullstopp när du har använt kassetten cirka tio gånger. Minnesfunktionen stöds inte av den här kameran. 20

21 Användning av fjärrkontrollen Med den medlevererade fjärrkontrollen kan du styra kameran på upp till 5 meters avstånd. Rikta den mot kamerans fjärrkontrollsensor när du trycker på knapparna. De följande funktionerna kan endast styras med fjärrkontrollen: Vissa speciella uppspelningssätt ( 35) Fotosökning och datumsökning ( 84) Återgång till förmarkerat läge ( 85) AV Insert ( 94) Ljuddubbning ( 96) Mixbalans för 12-bitars ljudutgång ( 97) Kameran och fjärrkontrollen har 2 kanaler för fjärrkontrollsignalerna. ( 47). Kontrollera att de är inställda på samma kanal om fjärrkontrollen inte fungerar. Det kan hända att fjärrkontrollen inte fungerar i starkt ljus, till exempel i solsken utomhus, eller om den är mycket nära kameran. Fjärrkontrollens arbetsområde blir kortare om kamerans sensor träffas av starkt ljus. Byt båda batterierna samtidigt när de inte kan driva fjärrkontrollen längre. 5 m Grundläggande hantering Isättning av batterier Fjärrkontrollen drivs av två AA-batterier. 1. Öppna batteriluckan. 2. Vänd två AA-batterier enligt markeringarna för + och och sätt i dem. 3. Stäng luckan. q w e 21

22 Inställning av tidszon och sommartid Ställ in datum och klockslag innan du börjar använda kameran. Sätt i backupbatteriet innan du börjar ( 17). Inställning av tidszon och sommartid CARD CARD ( 41) SYSTEM T.ZONE/DST PARIS 1. Tryck på knappen MENU för att öppna menyn. Grundläggande hantering 2. Vrid inställningsratten för att välja [SYSTEM] och tryck in inställningsratten. 3. Vrid inställningsratten för att välja [T.ZONE/DST] och tryck in inställningsratten. Inställningen av tidszonen visas. Grundinställningen är Paris (samma som för erige). Om du är i en annan tidszon, ställ in den först och eventuell sommartid (DST). 4. Tryck in inställningsratten för att ställa in din hemtidszon. Om du vill justera för sommartid, välj tidszonen med U bredvid området. 5. Tryck på knappen MENU för att stänga menyn. 22

23 Nr. Tidszon LONDON PARIS CAIRO MOSCOW DUBAI KARACHI DACCA BANGKOK H. KONG (Hong Kong) TOKYO SYDNEY SOLOMON Nr. Tidszon WELLGTN (Wellington) SAMOA HONOLU. (Honolulu) ANCHOR. (Anchorage) L.A. (Los Angeles) DENVER CHICAGO N.Y. (New York) CARACAS RIO (Rio de Janeiro) FERNAN. (Fernando de Noronha) AZORES Grundläggande hantering När du har ställt in din hemtidszon och datum och klockslag, behöver du inte ställa om datum och klockslag, när du reser till en annan tidszon. Ställ bara in tidszonen för platsen som du reser till, så ändras klockan och visar tiden på den platsen. Antalet dagar per månad och skottår hanteras automatiskt. Inställning av datum och klockslag CARD CARD ( 41) SYSTEM D/TIME SET 1.JAN :00 PM 1. Tryck på knappen MENU för att öppna menyn. 23

24 2. Vrid inställningsratten för att välja [SYSTEM] och tryck in inställningsratten. 3. Vrid inställningsratten för att välja [D/TIME SET] och tryck in inställningsratten. Årtalet börjar blinka i sökarinformationen. 4. Vrid inställningsratten för att ändra årtalet och tryck in inställningsratten. Nästa del av datumvisningen börjar blinka. Ställ in månad, dag, timme och minut på samma sätt. 5. Tryck på knappen MENU för att stänga menyn och starta klockan. Tidszonen, datum och klockslaget visas 4 sekunder varje gång du sätter på strömmen till kameran. Grundläggande hantering Om du vill ändra en del av datum eller klockslag, tryck in inställningsratten i steg 4 och flytta till delen som du vill ändra. Du kan ställa in datum mellan 2003 och Visning av datum och klockslag under inspelning Du kan visa tidszon, datum och klockslag i nedre vänstra hörnet av bilden (tidszonen försvinner efter 4 sekunder). De stora tecknen, som visas under 4 sekunder, visas inte mera när du sätter på strömmen. Datum och klockslag kopieras inte in i den inspelade bilden. CARD CARD ( 41) DISPLAY SET UP D/T DISPLAY OFF 1. Tryck på knappen MENU för att öppna menyn. 2. Vrid inställningsratten för att välja [DISPLAY SET UP] och tryck in inställningsratten. 3. Vrid inställningsratten för att välja [D/T DISPLAY] och tryck in inställningsratten. 4. Vrid inställningsratten för att välja [ON]. 5. Tryck på knappen MENU för att stänga menyn. 24

25 Inspelning av videofilmer på band Du kan se bilden som spelas in i sökaren eller på LCD-monitorn. Innan du startar en inspelning Gör en provinspelning och kontrollera att kameran fungerar. Före en särskilt viktig inspelning bör du göra ren videohuvudena om du misstänker att de kan vara smutsiga ( 151). Förberedelser Sätt fast en strömkälla. Sätt i en kassett. Inspelning 1. Ta av objektivlocket. 2. Ställ in kameran på. Om du inte har ställt in datum och klockslag, visas "SET THE TIME ZONE, DATE AND TIME" i sökarinformationen. Se Inställning av tidszon, datum och klockslag ( 22). w q w Grundläggande hantering 3. Öppna LCD-monitorn ( 29). Låt LCD-monitorn vara stängd eller vänd den rakt framåt om du vill använda sökaren ( 30). 4. Tryck på avtryckaren för att starta inspelningen. När du har satt i en kassett, vänta tills e räkneverket har stannat innan du startar inspelningen. 5. Tryck in avtryckaren och släpp ut den igen för att ställa kameran i pausläge för inspelning. Tryck på avtryckaren för starta inspelningen igen. rt 25

26 När du har avslutat en inspelning 1. Ställ omkopplaren POWER på OFF. 2. Öppna LCD-monitorn. 3. Sätt på objektivlocket. 4. Ta ur videokassetten. 5. Ta bort strömkällan. När du spelar in utomhus eller vid ett fönster, kontrollera att LCD-monitorn, sökaren och objektivet inte utsätts för starkt ljus eftersom det kan orsaka skador. Grundläggande hantering Stäng av kameran om du inte tänker använda den under en tid. När du startar inspelningen av en scen, visar en scenlängdstimer 1 sekund till 10 sekunder i sökaren. Scener som är kortare än 10 sekunder kan bli svåra att redigera senare. Om motivet däremot är stillastående bör scenen i allmänhet inte vara längre än 10 sekunder. Kameran stängs av automatiskt för att skydda bandet och videohuvudena om du lämnar den i pausläge för inspelning under längre tid än 5 minuter. AUTO POWER OFF visas cirka 20 sekunder innan kameran stängs av. För att ställa kameran i pausläge för inspelning igen, ställ omkopplaren POWER på OFF och därefter på igen. För användning av [ (Enkel filmning) eller Q (Programautomatik), se Inspelningsprogrammen ( 57). Om du inte tar ut kassetten, kan du fortsätta med nästa scen utan att det blir något brus eller ett tomt parti mellan scenerna, även om du stänger av kameran. Om du vill öka inspelningstiden, se Inställning av inspelningssätt (SP/LP) ( 51). Om LCD-monitorn och sökarskärmen: Skärmarna är tillverkade med extremt hög precision och mer än 99,99 % av bildpunkterna fungerar korrekt. Färre än 0,01 % av bildpunkterna kan ibland tändas felaktigt eller visas som svarta eller gröna punkter. Detta har ingen inverkan på inspelningen och innebär inget fel i utrustningen. 26

27 Zoomning Använd zoomen och kombinera den med att flytta dig i förhållande till motivet så kan du välja den bästa bildvinkeln och perspektivåtergivningen för varje motiv. Kameran byter automatiskt mellan optisk och digital zoom. Bilden får litet lägre upplösning med digital zoom. Zooma in T W Zooma ut 10 Optisk zoom Tryck zoomreglaget mot W för att zooma ut (mot vidvinkel). Tryck zoomreglaget mot T för att zooma in (mot tele). Tryck lätt på zoomreglaget för långsam zoom. Tryck hårdare för snabbare zoom. Du kan också använda knapparna T och W på fjärrkontrollen. Du kan dock inte styra zoomhastigheten med fjärrkontrollen. Grundläggande hantering 40 /200 Digital zoom (kort: 40 ) CARD CARD ( 41) SET UP D.ZOOM Tryck på knappen MENU för att öppna menyn. 2. Vrid inställningsratten för att välja [ SET UP] och tryck in inställningsratten. 3. Välj [D.ZOOM] och tryck in inställningsratten. 4. Välj ett alternativ för inställningen. 5. Tryck på knappen MENU för att stänga menyn. 27

28 Gå inte närmare motivet än 1 meter om du vill använda alla brännvidder. Med vidvinkel kan du ställa in skärpan så nära objektivet som 1 cm. En zoomindikator visas under 4 sekunder. Den förlängs med ljusblå färg när den digitala zoomen är inställd för 40 och fortsätter med mörkblå färg när den digitala zoomen är inställd för 200. Digital zoom kan inte användas med Kvällsmotiv och "Super Night". Digital zoom kan inte användas tillsammans med multibildsvisning. Eftersom bildstabilisatorn inte kan användas med inställningen CARD rekommenderar vi att du monterar kameran på ett stativ för bilder med lång brännvidd. Grundläggande hantering 28

29 Användning av LCD-monitorn 1. Tryck på knappen OPEN vid LCDmonitorn och öppna LCD-monitorn. LCD-monitorn tänds då automatiskt och sökaren stängs av. 2. Vrid LCD-monitorn och ställ in en bekväm vinkel. Du kan vrida LCD-monitorn så att den riktas framåt mot motivet ( 30) och även fälla in den med bildsidan utåt. 3. Stäng LCD-monitorn när du har använt den. Fäll in LCD-monitorn mot kameran tills den fastnar med ett klick. LCD-monitorn släcks då automatiskt och sökaren tänds. Grundläggande hantering Kontrollera att du har öppnat LCD-monitorn 90 grader innan du vrider den. Vrid LCD-monitorn till det vertikala läget innan du stänger den. När du spelar in utomhus eller vid ett fönster, kontrollera att LCD-monitorn, sökaren och objektivet inte utsätts för starkt ljus eftersom det kan orsaka skador. Bär inte kameran genom att hålla i LCD-monitorn eller sökaren. Starka ljuskällor och reflexer kan orsaka en vertikal ljus linje i bilden. Detta är inget fel. Det kan vara svårt att att använda LCD-monitorn i starkt ljus. Använd sökaren i så fall. 29

30 Inställning av LCD-monitorns ljusstyrka ( 41) CARD DISPLAY SET UP BRIGHTNESS + 1. Tryck på knappen MENU för att öppna menyn. CARD Grundläggande hantering 2. Vrid inställningsratten för att välja [DISPLAY SET UP] och tryck in inställningsratten. 3. Vrid inställningsratten och välj [BRIGHTNESS] och tryck in inställningsratten. 4. Vrid inställningsratten och ställ in nivån. Skjut inställningsratten uppåt för att ställa in högre ljusstyrka eller nedåt för att ställa in lägre ljusstyrka. 5. Tryck på knappen MENU för att stänga menyn. Inställningen av LCD-monitorns ljusstyrka påverkar inte sökaren eller bilden som spelas in. Visning av bilden framåt Du kan vrida LCD-monitorn så att den blir riktad rakt framåt. Sökaren tänds så att du kan se bilden bakom kameran och människor i motivet kan se sig själva i monitorn. När du vänder LCD-monitorn rakt framåt visas bilden spegelvänd (LCD MIRROR ON). Du kan också välja att visa bilden rättvänd (LCD MIRROR OFF). 30

31 CARD CARD ( 41) DISPLAY SET UP LCD MIRROR ON 1. Tryck på knappen MENU för att öppna menyn. 2. Vrid inställningsratten för att välja [DISPLAY SET UP] och tryck in inställningsratten. 3. Vrid inställningsratten för att välja [LCD MIRROR] och tryck in inställningsratten. 4. Vrid inställningsratten för att välja [OFF]. 5. Tryck på knappen MENU för att stänga menyn. När [LCD MIRROR] är inställd på [ON] visas ingen sökarinformation i LCDmonitorn, men sökarinformationen visas i sökaren. Grundläggande hantering 31

32 Snabbsökning och snabbkontroll av scenslut REC SEARCH snabbsökning/ v snabbkontroll REC SEARCH + snabbsökning Snabbkontroll av scenslut CARD CARD Grundläggande hantering När kameran står i pausläge för inspelning kan du använda den här funktionen för att kontrollera de sista sekunderna av den föregående scenen så att den avslutas korrekt. Tryck på knappen c (snabbkontroll) och släpp ut den. Kameran återspolar bandet ett stycke och visar de sista sekunderna av den föregående scenen. Därefter återgår kameran till pausläge för inspelning. Snabbsökning CARD CARD När kameran står i pausläge för inspelning, kan du använda snabbsökningen för att hitta en punkt på bandet där du vill fortsätta med nästa scen. Tryck in knappen REC SEARCH + (framåt) eller (bakåt) och håll den intryckt. Släpp knappen vid punkten där du vill fortsätta att spela in nästa scen. Kameran återgår till pausläge för inspelning. CARD Brus kan visas i bilden när du visar inspelningen baklänges. Inget ljud hörs under snabbkontroll av scenslut och snabbsökning. 32

33 Tips för bättre videofilmer Håll kameran stadigt Det är viktigt att du håller kameran stadigt för att filmerna ska bli stabila och tydliga. Håll kameran med höger hand och tryck höger armbåge mot kroppen. Stöd kameran med vänster hand när det behövs. Var försiktig så att du inte rör mikrofonen eller objektivet med fingrarna. Filmning med hög kamera Filmning med låg kamera För stabilare inspelningar Luta dig mot en vägg Ställ kameran på ett bord Grundläggande hantering Ligg ned och stöd dig på armbågarna Använd ett stativ Belysning Välj i allmänhet att filma med solen snett bakom dig. Om du använder ett stativ, tänk på att inte lämna kameran med sökaren i starkt solljus. (Sökarokularet kan fungera som ett brännglas och smälta sökaren). Kontrollera att stativets fästgänga inte är längre 5,5 mm. Om den är det, skadar den kameran. 33

34 Uppspelning av ett band Kameran har en inbyggd högtalare, så att du kan lyssna på ljudet under uppspelning av band med visning i LCD-monitorn. Högtalaren återger monoljud. Använd hörlurar för att lyssna på stereoljud och när du ser på inspelningen i sökaren. Förberedelser Sätt fast en strömkälla. Sätt i en kassett. Uppspelning 1. Ställ in kameran på. Grundläggande hantering 2. Öppna LCD-monitorn. Du kan också fälla in LCD-monitorn med bildsidan utåt. 3. Tryck på knappen ` för att återspola bandet (snabbspola bakåt). Tryck på knappen 1 för att snabbspola bandet framåt. 4. Tryck på knappen e/a för att starta uppspelningen. 5. Tryck på knappen 3 för att stoppa uppspelningen. r w q t e 34 Om den uppspelade bilden är distorderad, gör ren videohuvudena med en Canon DVM-CL Digital Video Head Cleaning Cassette eller en rengöringskassett för digitala videohuvuden med ett annat välkänt märke ( 151). Stäng LCD-monitorn om du vill använda sökaren. Den inbyggda högtalaren stängs av. Använd hörlurar för att kontrollyssna på ljudet när du använder sökaren ( 36). Du kan visa ljudnivåindikatorn genom att trycka på knappen AUDIO LEVEL. För visning av datum och klockslag under uppspelningen, se Visning av datakoden ( 82).

35 Speciella uppspelningsmetoder De speciella uppspelningsmetoderna (utom pausläge under uppspelning och snabbspolning bakåt eller framåt med bild) kan endast manövreras med fjärrkontrollen. e/a (uppspelning/paus) 3 (stopp) REW PLAY FF STOP PAUSE SLOW 2 1 (snabbspolning framåt) ` (snabbspolning bakåt e/a (Pausläge under uppspelning) Tryck på knappen e/a för att ställa uppspelningen i pausläge. Tryck på knappen e/a för att fortsätta uppspelningen. Kameran går automatiskt till stoppläge efter ungefär 5 minuter i pausläge under uppspelning. 1 (Snabbspolning framåt med bild) / ` (Snabbspolning bakåt med bild) Spelar upp bandet med 11,5 gånger normal hastighet (framåt eller bakåt). Tryck in knappen och håll den intryckt under normal uppspelning eller snabbspolning framåt. +/ae (Enbildsmatning framåt) / /4a (Enbildsmatning bakåt) Spelar upp inspelningen bild för bild. Tryck på knappen flera gånger i pausläge under uppspelning. Håll knappen intryckt för kontinuerlig enbildsmatning framåt eller bakåt. SLOW I (Slow motion framåt eller bakåt) Spelar upp bandet med cirka 1/3 av normal hastighet. För slow motion framåt, tryck på knappenslow M. För slow motion bakåt, tryck på knappen /4a och därefter på knappen SLOW M. Tryck på knappen e (uppspelning) för att återgå till normal uppspelning. /4a (Uppspelning bakåt) Spelar upp bandet bakåt med normal hastighet. Tryck på knappen under normal uppspelning. Tryck på knappen e (uppspelning) för att återgå till normal uppspelning. Kameran går automatiskt till stoppläge efter ungefär 5 minuter i pausläge under uppspelning bakåt. 2 (Uppspelning 2 framåt)/(uppspelning 2 bakåt) Spelar upp bandet med 2 gånger normal hastighet. Tryck på knappen under normal uppspelning. Tryck på knappen e (uppspelning) för att återgå till normal uppspelning. Grundläggande hantering Ljudet hörs inte under speciell uppspelning. Bilden kan bli förvrängd under vissa speciella uppspelningsmetoder. 35

36 Uppspelning med högtalaren eller hörlurar Inställningsratt Inbyggd högtalare AV IN/OUT H Hörlursutgång Grundläggande hantering När du vill använda den inbyggda högtalaren, kontrollera att H inte visas i sökarinformationen. När du vill använd hörlurarna, kontrollera att H visas. Ändra inställningen om det behövs ( 73). Den inbyggda högtalaren hörs inte när H visas. Kontrollera att H visas innan du ansluter hörlurar. Annars kan ett störljud höras. Den inbyggda högtalaren återger monoljud. Använd hörlurar för stereoljud. Inställningen är separat för varje arbetssätt. Kontrollera inställningen när du har bytt arbetssätt. Inställning av ljudvolymen CARD CARD Vrid inställningsratten uppåt för att öka ljudvolymen och nedåt för att sänka den. En volymlist visas 2 sekunder. Du kan stänga av högtalaren helt genom att vrida inställningsratten nedåt tills OFF visas. Vrid inställningsratten uppåt för att öka ljudstyrkan. Ljudet kan bli förvrängt om du spelar upp det med hög volym. Kameran minns den här inställningen även om du stänger av strömmen (separat för hörlurar och den inbyggda högtalaren). Se också Användning av hörlurar under inspelning ( 73). 36

37 Uppspelning i en TV Du kan ansluta kameran till en TV eller videobandspelare för att visa dina inspelningar. Kontrollera att H inte visas i sökarinformationen. Ändra inställningen om H visas ( 73). Sänk ljudvolymen i TV:n om du använder en TV som monitor under inspelningen och ljudkontakterna är anslutna. Annars kan mikrofonen ta upp ljud från TV:ns högtalare och ett obehagligt tjut uppstår (rundgång). Vi rekommenderar att du använder en TV med S-videoingång eller S1- videoingång för att inspelningarna ska återges med högre bildkvalitet. TV med scartkontakt Se också bruksanvisningen för TV:n eller videobandspelaren. AV IN/OUT Signalriktning STV-250N Stereovideokabel AUDIO AUDIO (R) (L/MONO) VIDEO PC-A10 Scartadapter Grundläggande hantering 1. Stäng av alla enheter innan du börjar ansluta dem. 2. Anslut Scartadapter PC-A10 till TV:ns eller videobandspelarens scartkontakt. 3. Anslut Stereovideokabel STV-250N till kamerans AV-kontakt och till audiokontakterna på TV:n eller videobandspelaren. Anslut den vita kabelkontakten till den vita AUDIO-kontakten L (vänster), den röda kabelkontakten till den röda AUDIO-kontakten R (höger) och den gula kabelkontaktern till den gula videokontakten VIDEO. 37

38 4. Om du ansluter till en TV, ställ in TV:n för AV in eller motsvarande. Om du ansluter kameran till en videobandspelare, ställ in videobandspelaren för AV in (LINE IN) eller motsvarande. Den medlevererade Scartadapter PC-A10 är endast avsedd för uppspelning. Om du vill omvandla eller spela in analoga signaler kan du använda en scartadapter för inspelning (finns i handeln). TV med S (S1)-videoingång Se också bruksanvisningen för TV:n eller videobandspelaren. Signalriktning S-150 S-videokabel (extra tillbehör) INPUT S(S1)-VIDEO VIDEO Grundläggande hantering Signalriktning STV-250N Stereovideokabel AUDIO L R AV IN/OUT 1. Stäng av alla enheter innan du börjar ansluta dem. 2. Anslut S-videokabel S-150 till S-videokontakterna. 3. Anslut Stereovideokabel STV-250N till kamerans AV-kontakt och till audiokontakterna på TV:n eller videobandspelaren. Anslut den vita kabelkontakten till den vita AUDIO-kontakten L (vänster) och den röda kabelkontakten till den röda AUDIO-kontakten R (höger). Anslut inte den gula kabelkontakten. 4. Om du ansluter till en TV, ställ in TV:n för AV in eller motsvarande. Om du ansluter kameran till en videobandspelare, ställ in videobandspelaren för AV in (LINE IN) eller motsvarande. 38

39 TV med AV-ingångar Se också bruksanvisningen för TV:n eller videobandspelaren. VIDEO AV IN/OUT Signalriktning STV-250N Stereovideokabel AUDIO L R 1. Stäng av alla enheter innan du börjar ansluta dem. 2. Anslut Stereovideokabel STV-250N till kamerans AV-kontakt och till audiokontakterna på TV:n eller videobandspelaren. Anslut den vita kabelkontakten till den vita AUDIO-kontakten L (vänster), den röda kabelkontakten till den röda AUDIO-kontakten R (höger) och den gula kabelkontaktern till den gula videokontakten VIDEO. 3. Om du ansluter till en TV, ställ in TV:n för AV in eller motsvarande. Om du ansluter kameran till en videobandspelare, ställ in videobandspelaren för AV in (LINE IN) eller motsvarande. Grundläggande hantering 39

40 Tvåspråkigt ljud Du kan välja utgångskanal när du spelar upp ett band med tvåspråkigt ljud. CARD CARD AUDIO SET UP OUTPUT CH L/R ( 41) 1. Tryck på knappen MENU för att öppna menyn. Grundläggande hantering 2. Vrid inställningsratten för att välja [AUDIO SET UP] och tryck in inställningsratten. 3. Vrid inställningsratten för att välja [OUTPUT CH] och tryck in inställningsratten. 4. Vrid inställningsratten för att välja en inställning. L/R: Stereo: L+R (stereo) Språk: main + sub L/L: Mono: L (vänster) i 2 kanaler Språk: main R/R:Mono: R (höger) i 2 kanaler Språk: sub 5. Tryck på knappen MENU för att stänga menyn. Inställningen återgår till L/R när du stänger av kameran. 40

41 Menyer och inställningar Många av kamerans avancerade funktioner är inställbara från menyer i sökarinformationen. Val av menyer och inställningar 1. Ställ in kamerans arbetssätt med strömbrytaren. 2. Tryck på knappen MENU för att öppna menyn. 3. Vrid inställningsratten för att välja en undermeny och tryck in inställningsratten. 4. Vrid inställningsratten för att välja ett menyalternativ och tryck in inställningsratten. 5. Vrid inställningsratten för att välja en inställning. 6. Tryck på knappen MENU för att stänga menyn. När du ställer in vitbalansen eller slutartiden, tryck in inställningsratten först innan du trycker på knappen MENU. Användning av alla funktioner Du kan trycka på knappen MENU när som helst för att stänga menyn. Välj [[ RETURN] för att återgå en nivå. Alternativ som inte är tillgängliga visas med magenta färg. Det kan ofta vara bekvämt att använda fjärrkontrollen för att ställa in menyn. Tryck på knappen MENU på fjärrkontrollen för att öppna eller stänga menyn. Tryck på pilknapparna i stället för att vrida inställningsratten och tryck på knappen SET i stället för att trycka in inställningsratten. 41

42 Menyinställningar och grundinställningar Grundinställningarna visas med fet stil. meny (CAM. MENU) CARD CARD Undermeny Menyrad Inställningsalternativ Användning av alla funktioner \ CARD MIX MIX TYPE CARD CHROMA, CARD LUMI., 122 CAM. CHROMA, C. ANIMATION ANIMAT. TYPE CORNER, STRAIGHT, RANDOM 122 MIX LEVEL 122 SET UP SHUTTER AUTO, 1/50, 1/120, 1/250, 1/500, 1/1000, 77 1/2000 D. ZOOM OFF, 40, IMAGE S. i ON, OFF 69 WHITE BAL. AUTO, SET W, INDOOR T, OUTDOOR U 79 AF AST LAMP AUTO, OFF 55 16:9 OFF, NORMAL, HIGH-RES 49 PHOTO REC TAPE, CARD 105 VCR SET UP REC MODE SP, LP 51 AV/PHONES AV, PHONES H 73 AUDIO SET UP WIND SCREEN ON, OFF 73 MIC ATT ON, OFF 72 MIC LEVEL AUTO, MANUAL 71 AUDIO MODE 16bit, 12bit 71 H VOLUME 73 DISPLAY SET UP BRIGHTNESS 29 LCD MIRROR ON, OFF 29 TV SCREEN ON, OFF 143 D/T DISPLAY ON, OFF 24 LANGUAGE ENGLISH, 50 DEMO MODE ON, OFF 50 SYSTEM WL. REMOTE A1, A2, OFF B 47 TALLY LAMP ON, OFF 49 BEEP ON, OFF 49 T.ZONE/DST Se listan med tidszoner 22 D/TIME SET 23 42

43 Undermeny Menyrad Inställningsalternativ MY S-UP SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 SHTR SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 OPER SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 SELF-T SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 Användning av alla funktioner 43

44 meny (VCR MENU) Användning av alla funktioner CARD CARD Undermeny Menyrad Inställningsalternativ VCR SET UP REC MODE SP, LP 51 AV/PHONES AV, PHONES H 73 AV \ DV OUT ON, OFF 92 AUDIO SET UP OUTPUT CH L/R, L/L, R/R 40 AUDIO DUB. AUDIO IN, MIC. IN 96 WIND SCREEN ON, OFF 73 MIC ATT ON, OFF 72 MIC LEVEL AUTO, MANUAL 71 AUDIO MODE 16bit, 12bit 71 CARD SET UP SI QUALITY SUPER FINE, FINE, NORMAL 100 MOVIE SIZE , FILE NOS. RESET, CONTINUOUS 102 CARD COPY b \ CANCEL, EXECUTE 126 OPERATIONS DISPLAY SET UP BRIGHTNESS 29 DISPLAYS ON, OFF <PLAYBK> 143 6SEC DATE ON, OFF 83 DATA CODE DATE/TIME, DATA, CAM. & D/T 83 D/TIME SEL. DATE, TIME, DATE & TIME 83 LANGUAGE ENGLISH, 50 SYSTEM WL. REMOTE A1, A2, OFF B 47 TALLY LAMP ON, OFF 49 BEEP ON, OFF 49 T.ZONE/DST Se listan med tidszoner 22 D/TIME SET 23 MY S-UP SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 SHTR SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 OPER SOUND OFF, DEFAULT, MY SOUND1, MY SOUND2 48 SELF-T SOUND OFF, DEFAULT, MY SOUND1, MY SOUND
