2 Innehållsförteckning Tillverkare... 3 Avsedd användning... 3 Allmänna varningar... 3 Produktbeskrivning... 4 Etikettförklaring... 5 Installation... 7 Montering/demontering av gavlar... 8 Grindar... 9 Upp... 9 Ner... 0 Montering av Droppställ... Montering av lyftbåge... Montering av lyftbåge... 2 Funktioner på handkontrollen... 3 Rygg... 3 Ben... 3 Sänghöjd... 3 Chockläge... 4 Snabbfällning av ryggdel... 4 Snabbfällning Rygg... 5 Broms... 6 Upphängning av nätsladd... 7 Funktionskontroll... 7 Serviceschema... 7 Smörjning/underhåll/rengöring... 8 Lyftsystem/leder liggyta... 8 Lås/spärrmekanismer... 9 Elsystem... 9 Tvättning av lackerade delar... 9 Tvättning av madrasser... 9 Tillbehör... 9 Tekniska data Föreskrifter Tekniska data Material Vikter och mått Chockläge Brukarmiljö/förvaring Felsökningsschema... 2 Felmeddelande... 2 Reservdelsförteckning Återvinning av säng Miljövarudeklaration Miljövarudeklaration forts

3 Tillverkare Proton Caretec AB Box 8 Mellangatan SE Skillingaryd Telefon Växel Kundservice Reservdelar Fax E-post caretec@proton.se www Certifierade enligt ISO900:2000 och 400:996 Avsedd användning Sjukhus Vuxna personer över 2år Allmänna varningar Varning: Läs manualen före användning! Varning: Under hela sängens livstid skall manualen finnas tillgänglig för brukaren! Varning: Endast tillbehör godkända av Proton Caretec får användas tillsammans med sängen Varning: Modifiering av produkten är inte tillåtet. Varning: Endast original reservdelar får monteras på sängen Varning: Elsystemet är testat och godkänt enligt gällande standarder, dock kan störningar mellan sängen och andra produkter uppstå. Öka avståndet mellan säng och övriga produkter för att reducera de elektromagnetiska störningarna. Varning: För att undvika risken för elchock skall denna produkt anslutas till ett jordat strömuttag. Varning: Använd grindskydd till grindar om brukaren är orolig. 3

4 Produktbeskrivning Bromspedal 2. Grind 3. Huvudavel 4. Fotgavel 5. Ryggdel 6. Sätesdel 7. Fotdel 8. Handkontroll 4

5 Etikettförklaring Tillverkare 9. Patientvikt 2. Tillverkningsordernummer 0. Produkten är CE märkt 3. Artikelnummer. Produkten är testad enligt typ: B 4. Produkt 5 Nätspänning/max strömförbrukning 6. IP klass 7. Tillverkningsdatum 8. Safe working load Denna deklaration följer standard ISO 402 5

6 Reglage för chockläge Anvisning för placering av grind i patientriktning Anvisning av patients vikt och SWL Reglage för snabbfällning av rygg Denna deklaration följer standard ISO 402 6

7 Installation 2 Anslut sängens stickpropp till vägguttaget. Placera sängen minst 5 cm från vägguttaget 3 Gör en funktionskontroll! Nätkabeln får inte klämmas. Denna deklaration följer standard ISO 402 7

8 Montering/demontering av gavlar Huvudgavel För att sätta dit/ ta bort överdelen av gavel dra i spaken och montera sedan på / lyft bort överliggaren. Därefter kan mittenskivan monteras/ avlägsnas. För att sätta dit/ ta bort hela huvudgaveln dra spaken utåt och montera sedan/lyft bort gaveln Fotgavel För att sätta dit/ ta bort fotgavel dra handtaget bakåt. Därefter skjut på alternativt dra bort gaveln tills den sitter/ släpper från sängen. Vid montering dra åt handtaget igen. Denna deklaration följer standard ISO 402 8

9 Grindar Upp Lyft i det översta grindröret tills grinden är i sitt översta läge 2 Ryck fram och tillbaka i grinden för att försäkra dig om att grinden är låst Denna deklaration följer standard ISO 402 9

10 Ner 2 Fäll ner grinden Drag ut den röda knappen Denna deklaration följer standard ISO 402 0

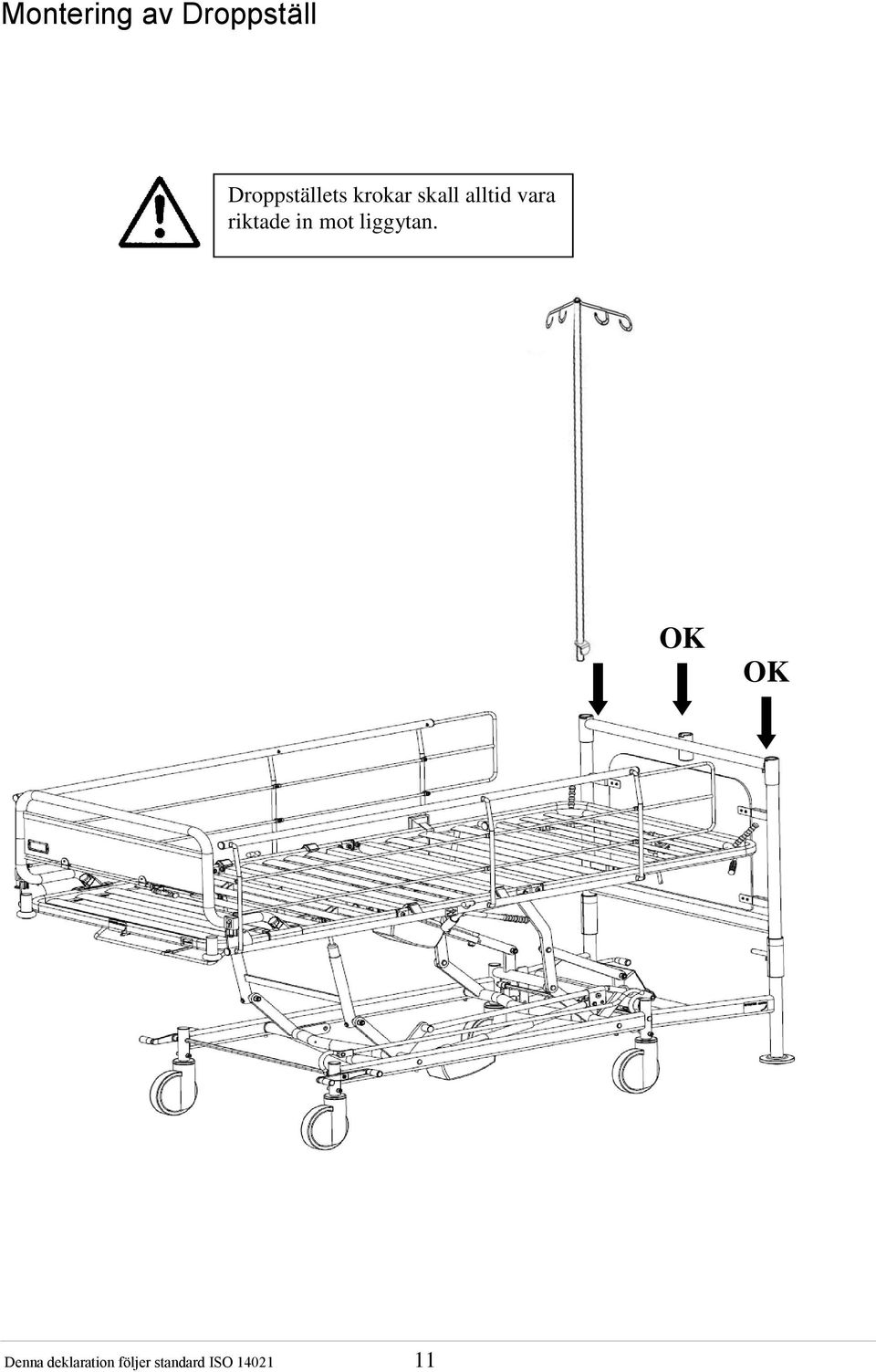

11 Montering av Droppställ Droppställets krokar skall alltid vara riktade in mot liggytan. OK OK Denna deklaration följer standard ISO 402

12 Montering av lyftbåge Varning: Lyftbågen får endast belastas när handtaget befinner sig över sängens liggyta. Vid annan belastning kan sängen välta! OK Denna deklaration följer standard ISO 402 2

13 Funktioner på handkontrollen Rygg Inställning av ryggdel: Upp/ner Ben Inställning av fot och lårdel: Upp/ner Sänghöjd Inställning av sänghöjd: Upp/ner Denna deklaration följer standard ISO 402 3

14 Chockläge MAX -2 MIN 4 2 Snabbfällning av ryggdel Denna deklaration följer standard ISO 402 4

15 Snabbfällning Rygg 2 Denna deklaration följer standard ISO 402 5

16 Broms Hjulen får endast vara olåsta vi förflyttning av sängen Röd pedal: bromsa hjul Grön pedal: Obromsat och riktningsspärrat hjul aktiverad. (Används för bättre stabilitet vid längre förflyttningar) Mittläge: Obromsat och fritt roterande hjul. (Används när sängen flyttas på trånga ytor) Denna deklaration följer standard ISO 402 6

17 Upphängning av nätsladd Funktionskontroll Vid förflyttning av sängen skall nätsladden vara upphängd på dessa krokar. Detta för att förhindra att sladden skadas. Kontrollera att funktionerna som behandlas i följande kapitel fungerar. Kapitel: Montering/demontering av gavlar Grindar Funktioner på handkontrollen Chockläge Snabbfällning av ryggdel Broms Denna deklaration följer standard ISO 402 7

18 Serviceschema OBS! Kopiera denna sida och använd en till varje säng. Sängens serienummer: Vad skall kontrolleras: Drag åt skruvar och muttrar. Ersätt demonterad mutter med ny. Sängen ska kontrolleras en gång per år. Datum/signatur Kontrollera svetssömmar. Kontrollera tappar och dess låsningar. Kontrollera motor till lyftfunktion. Kontrollera motor till ryggfunktion. Kontrollera att ryggens snabbfällningsfunktion fungerar. Kontrollera funktionen på chockläget. Kontrollera bromsar. Kontrollera motor till bendelsfunktion. Kontrollera att kablar och kontakter inte är skadade. Kontrollera även handkontrollen Kontrollera att gavlarna enkelt kan monteras/demonteras på sängen. Kontrollera sängens grindar. Byt ut kromade detaljer om de är skadade. Reparera lackskador. Smörj enligt anvisningar nedan. Kontrollera att vajrar är hela och löper lätt. Om batteribackup finns: Kontrollera om P-sängen fungerar med batteridrift. Smörjning/underhåll/rengöring Hjul/bromsar Bromssystemet bör regelbundet kontrolleras. Lyftsystem/leder liggyta Alla leder och liggytor med hög belastning är försedda med självsmörjande bussningar. Dock ska alla leder till liggytor återinfettas eller smörjas med olja ca en gång per år eller oftare vid hårt slitage. Kontrollera att alla bussningar och brickor är hela. Vid denna genomgång ska även skruvförband/leder kontrolleras och eventuellt efterdras. Denna deklaration följer standard ISO 402 8

19 Lås/spärrmekanismer Dessa skall smörjas och kontrolleras. Elsystem Dessa är underhållsfria och får inte öppnas, utbytessystem finns. Tvättning av lackerade delar Tvättmedel av typ som löser äggviteämnen, dosera enligt förpackning. PH-värdet på en färdig tvättlösning bör vara mellan 6,5-7,5. Konstruktionen medger spolning. Sängen kan tvättas i tvättunnel/centraltvätt. Vattentemperaturen skall vara max 65 C under 3 minuter. Sköljmedel skall användas. Lägre temperatur eller kortare tid medför risk för avlagringar och rostangrepp. Sängen skall placeras i positivt chockläge (+4 ) före tvätt. Efter tvätt skall en funktionskontroll göras (se rubrik Funktionskontroll ). Kontrollera även att etiketterna är intakta. Tvättning av madrasser Tvättmedel enligt ovan alternativt en mild tvållösning. Tvättning med rena sprit- eller klorlösningar ska undvikas då dessa kan verka uttorkande på plastmaterial. Madrassen tål att tvättas i 90 grader C. Tillbehör för P-sängen Tillbehör Lyftbåge 02 Artikelnummer Droppställ 090, 0902 Denna deklaration följer standard ISO 402 9

20 Tekniska data Föreskrifter Patientsängen är CE-märkt enligt Medicintekniska direktivet 93/42/EEC. Madrassen som används skall vara 0-5 cm tjock. Madrassen som används skall vara 80-85cm bred. Tekniska data SWL (Safe Working Load) Varav: IP-klass Spänning Max strömförbrukning Isoleringsklass Intermittens Högsta/Lägsta höjd Nätanslutning Max ljudnivå Standardutförande 265 kg 225 kg patientvikt 20 kg madrass 20 kg tillbehör IP V ~/50 Hz Max 2 A Klass I typ B, dubbelisolerad och ansluten till jord 0%, 2 min/8 min 39,5-80 cm Nätkabeln räcker 2,5 m från sängens huvudända 38db Material Patientsängen är tillverkad i stål. Gavelskivorna är gjorda av laminat. Plastdetaljer består av polypropen, polyamid, polyoximetylen och polyeten. Metalldelar är antingen pulverlackerade, förzinkade eller kromade. Vikter och mått Detalj Vikt Mått Liggyta - 26 x 80 cm Överdel - 26 x 85 cm Vikt/mått med grindar och gavlar 00kg 26 x 96 cm Madrass x x cm Chockläge Brukarmiljö/förvaring Lufttryck mbar Luftfuktighet % Temperatur +0 till + 40 C 20

21 Felsökningsschema För Patientsängen Fel Möjlig orsak Åtgärd Ingenting händer när man trycker på handkontrollens knappar. Sängens lyftfunktion fungerar inte Nätkabeln är inte ansluten Kablage till handkontroll trasig Handkontrollen är trasig. Transformator trasig Vägguttag ur funktion Handkontroll trasig. Lyftmotor trasig. Anslut nätkabeln Byt handkontroll Byt handkontroll Byt transformator Kontrollera säkring Byt handkontroll Prova motor i annat uttag på transformator, om ej funktion byt motor. Sängens ryggfunktion fungerar inte Sängens bendelsfunktion fungerar inte Gnissel vid lägesändring av någon funktion Sängen står inte still trots tillslagna bromsar Sängen orkar inte lyfta vid lägesändring av någon funktion Transformator trasig Kablage till motor/handkontroll trasigt. Handkontroll trasig. Lyftmotor trasig. Transformator trasig Kablage till motor/handkontroll trasigt. Handkontroll trasig. Lyftmotor trasig. Transformator trasig Kablage till motor/handkontroll trasigt. Smörj torrt. Onormalt ljud i motor Bromssystemet slitet eller trasigt Överbelastning. Transformator trasig. Lyftmotor trasig. Kontrollera att lampan på transformatorns lock lyser, om inte byt transformator. Byt aktuell komponent. Byt handkontroll Prova motor i annat uttag på transformator, om ej funktion byt motor. Byt transformator. Byt aktuell komponent. Byt handkontroll Prova motor i annat uttag på transformator, om ej funktion byt motor. Byt transformator. Byt aktuell komponent. Lokalisera led eller lagring och smörj med fett eller koagulerande olja Byt motor Kontrollera hjul och bromslänkage, byt ut trasiga delar. Kontrollera patientvikten. Byt transformator. Byt lyftmotor Vid övriga fel och avvikelser på sängarna vänligen kontakta vår service och reservdelsavdelning. Felmeddelande Om transformatorn avger ett signalerande ljud betyder detta att sängen blivit överbelastad eller att det har varit ett strömavbrott. För mer information kontakta Proton Caretec Denna deklaration följer standard ISO 402 2

22 Reservdelsförteckning Artikelbenämning Artikelnummer Antal/Säng Anmärkning Centralbromsat hjul Centralbromsat hjul, riktspärrat Handkontroll Ställdon ryggdel Ställdon bendel 9420 Ställdon lyft Styrenhet med batteri 9423 Vid behov av kopplingsschema och sprängskiss, kontakta Proton Caretec Återvinning av säng Sängen är konstruerad för att kunna återvinnas. Demontera sängen så att den kan återvinnas på din lokala miljöstation. Varning: Det kan uppstå klämrisker när sängen demonteras. Placera sängen på långsidan för att minimera klämrisken när motorerna demonteras Elektronikavfall Stålavfall Plast (brännbart) Denna deklaration följer standard ISO

23 Miljövarudeklaration Företaget Proton Caretec AB Mellangatan Box Skillingaryd Te: Webbplats: Verksamhet Proton Caretec AB utvecklar, tillverkar och marknadsför vårdsängar och tillbehör för sjukhus, hemvård, sjukhem och äldreboende. Verksamheten är förlagd till Skillingaryd i Småland. Sjukhus- och sjukhemssängar tillverkas huvudsakligen i stål och aluminium. Våra största underleverantörer, både komponent och ytbehandling, är ISO400 certifierade. Produkterna monteras i monteringslinor som är ergonomiskt optimerade. Efter monteringen funktionstestas och paketeras produkterna. Miljö Proton Caretec AB är certifierade enligt ISO 400. Miljöpolicy: Vi skall arbeta med att ständigt förbättra vår påverkan på miljön genom att utnyttja resurser effektivt. Vi skall också minska energianvändningen, svavelutsläpp och avfall genom förebyggande verksamhet. Våra sängar och andra produkter samt tjänster skall framställas och distribueras på miljömässigt bästa sätt med hänsyn till vad som är tekniskt och ekonomiskt möjligt. Vidare skall arbetsmiljön vara säker. Gällande miljölagstiftning och föreskrifter skall följas. Vi skall vara uppmärksamma på omvärldens övriga miljökrav och planera vårt arbete med hänsyn därtill. Vid val av leverantör med betydande miljöpåverkan skall krav ställas på att de samarbetar i vårt miljöarbete. Våra kunder skall informeras om hur våra produkter hanteras för att möjliggöra en lång livscykel och minska miljöpåverkan. Produkten EVAB Patientsäng Vikt med gavlar och grindar: ca 00kg Mått med gavlar och grindar: 26 x 96cm Produkten är CE-märkt. Medicintekniska direktivet 93/42/EEC Produkten är testad enligt SS-EN 970/2008 SS-EN 970/A:2008 EN :2007 EN 550:998+A:999+A2:2002 Class B EN :2006, EN :995,-A:200, A2:2006 EN :2007 EN ,-3,-4,-5,-6,-8,- Denna deklaration följer standard ISO
