Seascape27 1,95 m / 0,95 m

Transkript

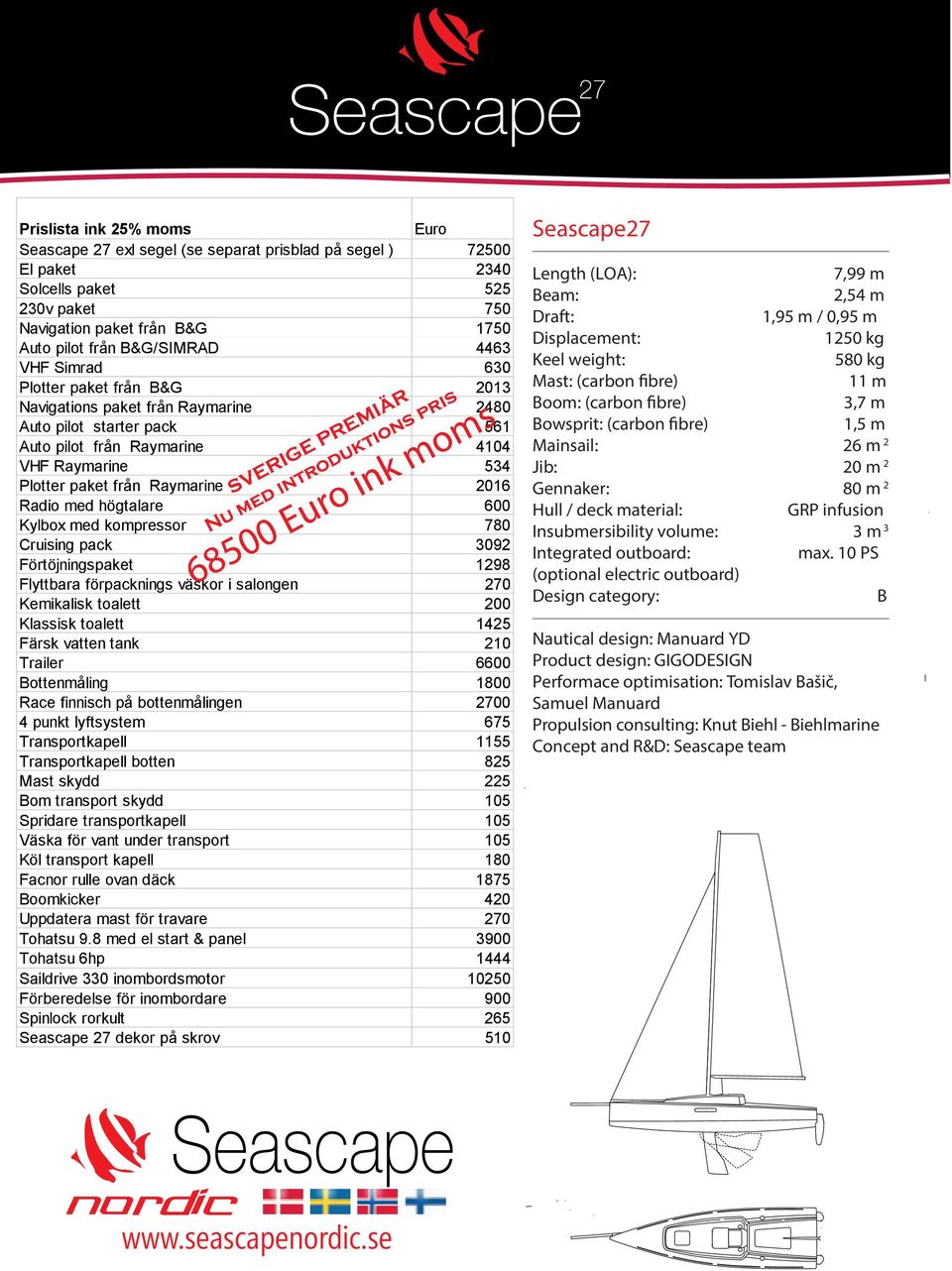

1 Prislista ink 25% moms Euro Seascape 27 exl segel (se separat prisblad på segel ) El paket 2340 Solcells paket v paket 750 Navigation paket från B&G 1750 Auto pilot från B&G/SIMRAD 4463 VHF Simrad 630 Plotter paket från B&G 2013 Navigations paket från Raymarine 2480 Auto pilot starter pack 561 Auto pilot från Raymarine 4104 VHF Raymarine 534 Plotter paket från Raymarine 2016 Radio med högtalare 600 Kylbox med kompressor 780 Cruising pack 3092 Förtöjningspaket 1298 Flyttbara förpacknings väskor i salongen 270 Kemikalisk toalett 200 Klassisk toalett 1425 Färsk vatten tank 210 Trailer 6600 Bottenmåling 1800 Race finnisch på bottenmålingen punkt lyftsystem 675 Transportkapell 1155 Transportkapell botten 825 Mast skydd 225 Bom transport skydd 105 Spridare transportkapell 105 Väska för vant under transport 105 Köl transport kapell 180 Facnor rulle ovan däck 1875 Boomkicker 420 Uppdatera mast för travare 270 Tohatsu 9.8 med el start & panel 3900 Tohatsu 6hp 1444 Saildrive 330 inombordsmotor Förberedelse för inombordare 900 Spinlock rorkult 265 Seascape 27 dekor på skrov 510 Seascape27 Length (LOA): 7,99 m Beam: 2,54 m Draft: 1,95 m / 0,95 m Displacement: 1250 kg Keel weight: 580 kg Mast: (carbon fibre) 11 m Boom: (carbon fibre) 3,7 m Bowsprit: (carbon fibre) 1,5 m Mainsail: 26 m 2 Jib: 20 m 2 Gennaker: 80 m 2 Hull / deck material: GRP infusion Insubmersibility volume: 3 m 3 Integrated outboard: max. 10 PS (optional electric outboard) Design category: B Nautical design: Manuard YD Product design: GIGODESIGN Performace optimisation: Tomislav Bašič, Samuel Manuard Propulsion consulting: Knut Biehl - Biehlmarine Concept and R&D: Seascape team

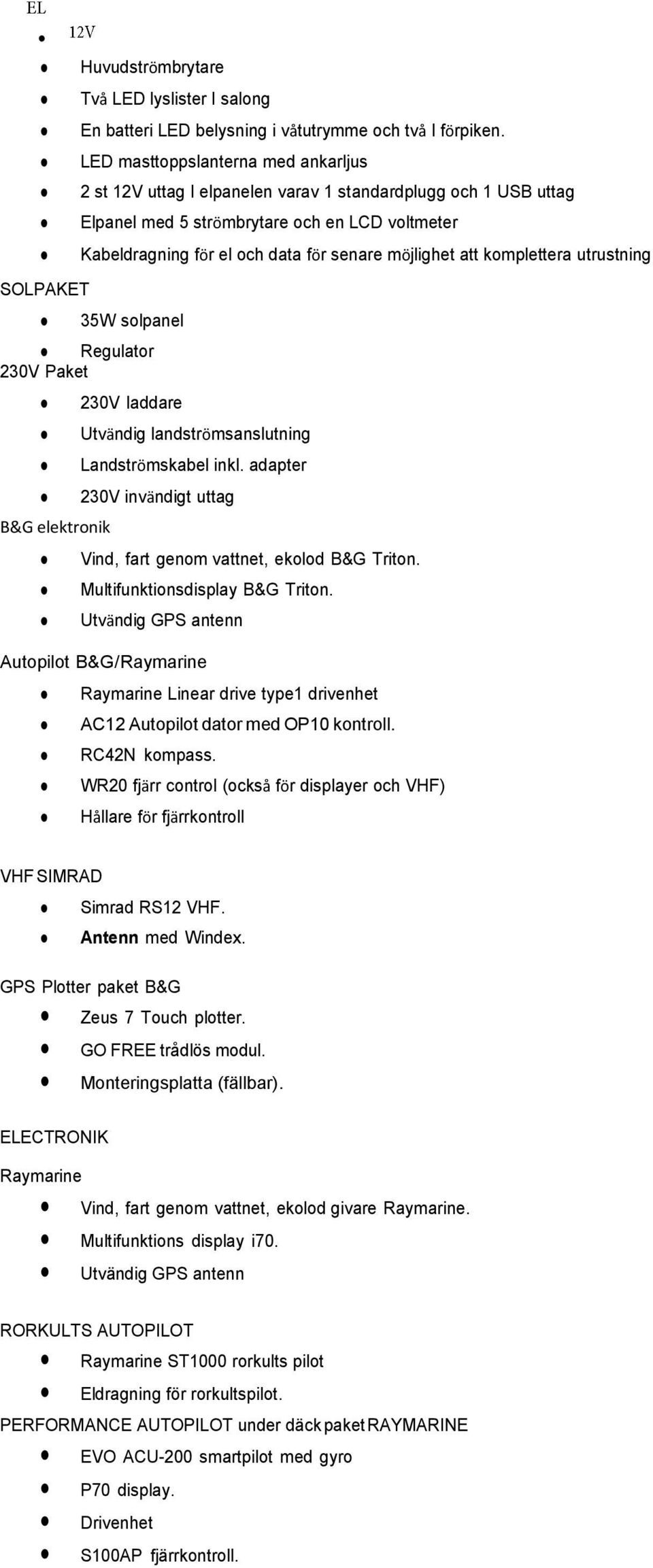

2 SOLPAKET Huvudströmbrytare Två LED lyslister I salong En batteri LED belysning i våtutrymme och två I förpiken. LED masttoppslanterna med ankarljus 2 st 12V uttag I elpanelen varav 1 standardplugg och 1 USB uttag Elpanel med 5 strömbrytare och en LCD voltmeter Kabeldragning för el och data för senare möjlighet att komplettera utrustning 35W solpanel Regulator 230V Paket B&G elektronik 230V laddare Utvändig landströmsanslutning Landströmskabel inkl. adapter 230V invändigt uttag Vind, fart genom vattnet, ekolod B&G Triton. Multifunktionsdisplay B&G Triton. Utvändig GPS antenn Autopilot B&G / Raymarine Raymarine Linear drive type1 drivenhet AC12 Autopilot dator med OP10 kontroll. RC42N kompass. WR20 fjärr control (också för displayer och VHF) Hållare för fjärrkontroll VHF SIMRAD Simrad RS12 VHF. Antenn med Windex. GPS Plotter paket B&G ELECTRONIK Raymarine Zeus 7 Touch plotter. GO FREE trådlös modul. Monteringsplatta (fällbar). Multifunktions display i70. Utvändig GPS antenn Vind, fart genom vattnet, ekolod givare Raymarine. RORKULTS AUTOPILOT Raymarine ST1000 rorkults pilot Eldragning för rorkultspilot. PERFORMANCE AUTOPILOT under däck paket RAYMARINE EVO ACU-200 smartpilot med gyro P70 display. Drivenhet S100AP fjärrkontroll.

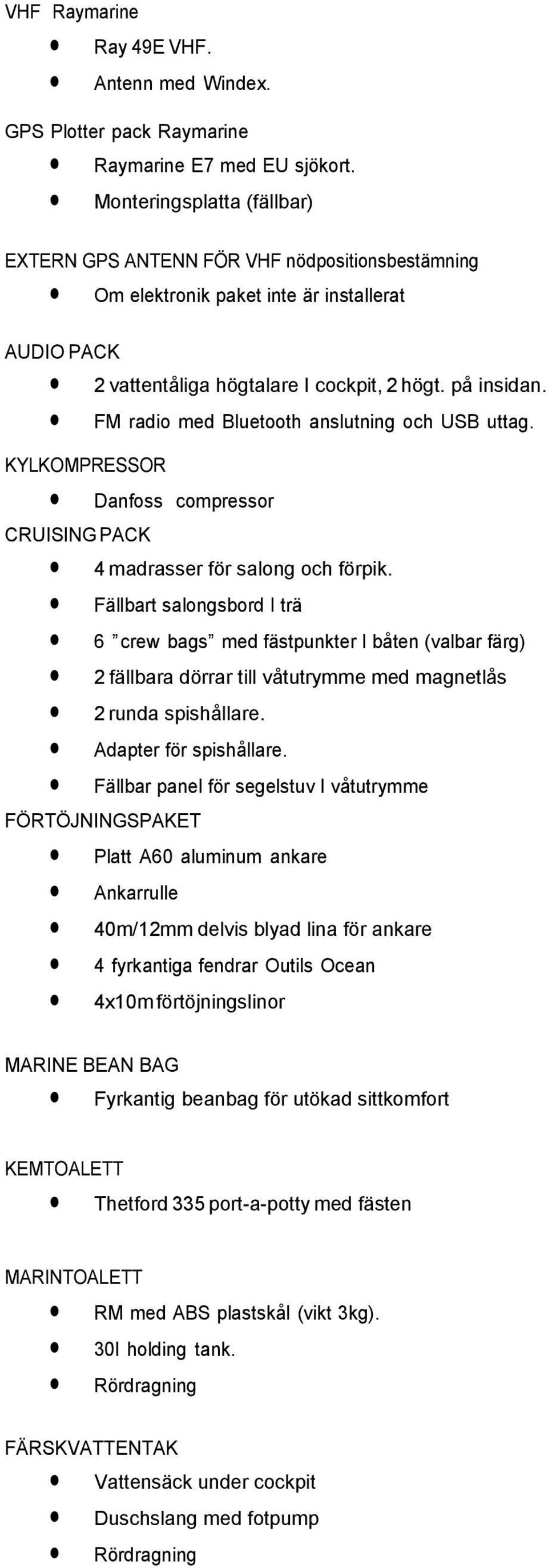

3 VHF Raymarine Ray 49E VHF. Antenn med Windex. GPS Plotter pack Raymarine Raymarine E7 med EU sjökort. Monteringsplatta (fällbar) EXTERN GPS ANTENN FÖR VHF nödpositionsbestämning Om elektronik paket inte är installerat AUDIO PACK 2 vattentåliga högtalare I cockpit, 2 högt. på insidan. FM radio med Bluetooth anslutning och USB uttag. KYLKOMPRESSOR Danfoss compressor CRUISING PACK 4 madrasser för salong och förpik. Fällbart salongsbord I trä 6 crew bags med fästpunkter I båten (valbar färg) 2 fällbara dörrar till våtutrymme med magnetlås 2 runda spishållare. Adapter för spishållare. Fällbar panel för segelstuv I våtutrymme FÖRTÖJNINGSPAKET Platt A60 aluminum ankare Ankarrulle 40m/12mm delvis blyad lina för ankare 4 fyrkantiga fendrar Outils Ocean 4x10m förtöjningslinor MARINE BEAN BAG Fyrkantig beanbag för utökad sittkomfort KEMTOALETT Thetford 335 port-a-potty med fästen MARINTOALETT RM med ABS plastskål (vikt 3kg). 30l holding tank. Rördragning FÄRSKVATTENTAK Vattensäck under cockpit Duschslang med fotpump Rördragning

4 TRAILER SET Tvåaxlat Bromsat och med stötdämpare Specialgjorda GRP laststöttor. Roderkapell. Stöttor för masttransport, för och akter. Transport band SYSTEM FÖR RIGGNING Kran med talja Stödrep ANTIFOULING A4 Nautix system antifouling. rollad. RACE FINISH ANTIFOULING A4T Nautix system antifouling sprutad 4 PUNKTS LYFTSYSTEM 4 Lyftögglor JIB FURLER Facnor FD110 Clamcleat och tillbehör BOMKICK Barton bomkick Bom och mastförstärkning för kick MASTFÖRBEREDELSE FÖR SLIDERS TOHATSU 9.8HP Förstärkningar vid revpunkter Extra förliksspår I botten Låspinne VARNING: Kolla intstruktion för segelmakare vid beställning av segel från segelmakare Tohatshu 9.8HP utombordare Manöver kablar Elstart Generator 5A Spinlock gas/växlings reglage Anpassning till båten TOHATSU 6HP Manuell start Kort rigg Anpassning till båten SAILDRIVE 330 inombordare Saildrive 330 motor Folding propeller Flex-o-Fold Installation

5 Seascape 27 Standardspecifikation Augusti 2013 KONSTRUKTION Skrov och däck byggda med Vacuuminjicering med skum och Soric GRP sandwich med riktade fibrer Röstjärnen bultade till huvudskottet Kolfiberbalkar laminerade till kölboxen, limmade till däcket för att förhindra mastkompression och till hydrualkolven som manövrerar fällkölen Skrovet är förstärkt med skumfyllda stringers i kölsvinet och i bogsektionen Halkskyddat däck 2 akterhängda roder tillverkade av GRP och skumfyllda Bultar, skruvar och fasten är tillverkade av rostfritt marinklassat off white anodiserad aluminium. KÖLARRANGEMANG Fällköl tillverkad I bly, järn och epoxy/grp komposit.. Manuellt opererad hydrualkolv inbyggd i maststötta av kolfiber DÄCKSUTRUSTNING 60cm rostfritt stål pulpit, pushpit and 3 mantågsstöttor/sida med dubbla mantåg, Rostfria bog och akterknapar Röstjärn för vant och förstag I rostfritt stål Öppningsbar däckslucka 580mm x 580mm i våtutrymme Öppningsbar däckslucka 255mm x 255mm i förpik Storskotskena med manöverlinor och camcleats 2x Andersen ST12 fallvinschar och 2x Andersen ST18 skotvinschar 9 Spinlock avlastare för fall och kontrolllinor Ronstan block och camcleats för kontrollinorna till storsegel, fock, stagsegel och gennaker Rorkult med rorkultsförlängare Länspump som opereras från cockpit 1 ventil/ljusinsläpp av laminerat glas på varje skrovsida Fästpunkt för stagsegel av komposit Ankarbox I förskepp Utrymme för utombordare i cockpit med 2 toppluckor, en bottenlucka och motorfäste. Akterstuv Bags för vinschhandtag och linor monterade i cockpit vinschhandtag

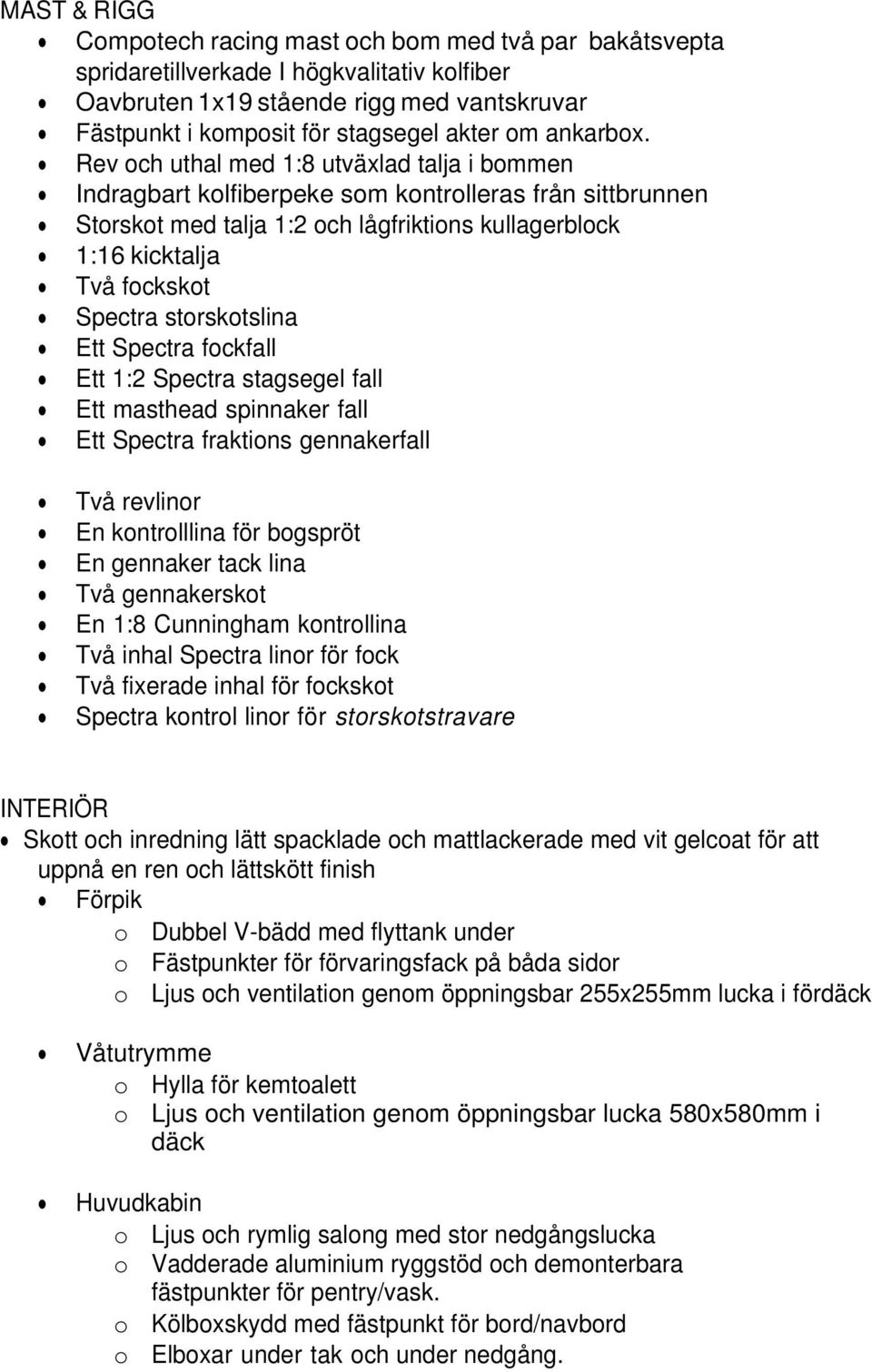

6 MAST & RIGG Compotech racing mast och bom med två par bakåtsvepta spridaretillverkade I högkvalitativ kolfiber Oavbruten 1x19 stående rigg med vantskruvar Fästpunkt i komposit för stagsegel akter om ankarbox. Rev och uthal med 1:8 utväxlad talja i bommen Indragbart kolfiberpeke som kontrolleras från sittbrunnen Storskot med talja 1:2 och lågfriktions kullagerblock 1:16 kicktalja Två fockskot Spectra storskotslina Ett Spectra fockfall Ett 1:2 Spectra stagsegel fall Ett masthead spinnaker fall Ett Spectra fraktions gennakerfall Två revlinor En kontrolllina för bogspröt En gennaker tack lina Två gennakerskot En 1:8 Cunningham kontrollina Två inhal Spectra linor för fock Två fixerade inhal för fockskot Spectra kontrol linor för storskotstravare INTERIÖR Skott och inredning lätt spacklade och mattlackerade med vit gelcoat för att uppnå en ren och lättskött finish Förpik o Dubbel V-bädd med flyttank under o Fästpunkter för förvaringsfack på båda sidor o Ljus och ventilation genom öppningsbar 255x255mm lucka i fördäck Våtutrymme o Hylla för kemtoalett o Ljus och ventilation genom öppningsbar lucka 580x580mm i däck Huvudkabin o Ljus och rymlig salong med stor nedgångslucka o Vadderade aluminium ryggstöd och demonterbara fästpunkter för pentry/vask. o Kölboxskydd med fästpunkt för bord/navbord o Elboxar under tak och under nedgång.

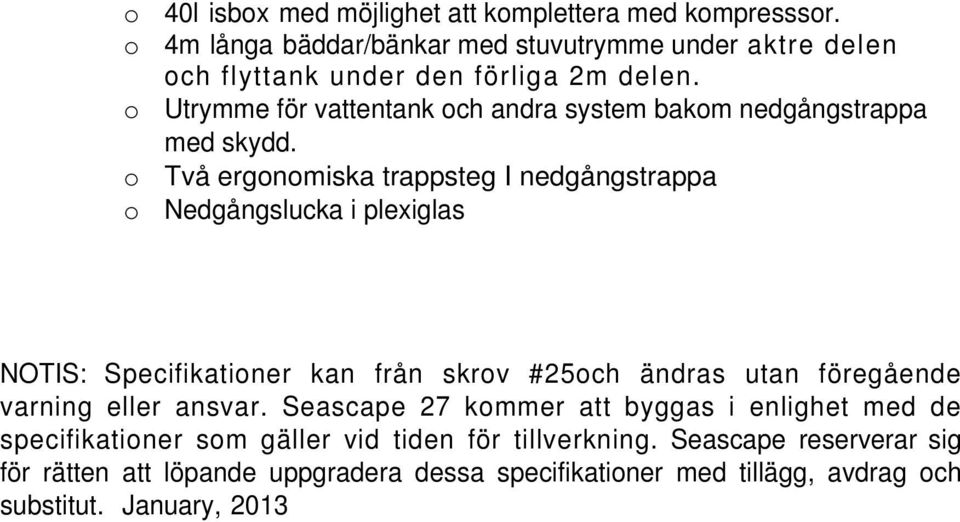

7 o 40l isbox med möjlighet att komplettera med kompresssor. o 4m långa bäddar/bänkar med stuvutrymme under aktre delen och flyttank under den förliga 2m delen. o Utrymme för vattentank och andra system bakom nedgångstrappa med skydd. o Två ergonomiska trappsteg I nedgångstrappa o Nedgångslucka i plexiglas NOTIS: Specifikationer kan från skrov #25och ändras utan föregående varning eller ansvar. Seascape 27 kommer att byggas i enlighet med de specifikationer som gäller vid tiden för tillverkning. Seascape reserverar sig för rätten att löpande uppgradera dessa specifikationer med tillägg, avdrag och substitut. January, 2013
