1 Ventilation in balance INSTALLATIONSANVISNING AMP

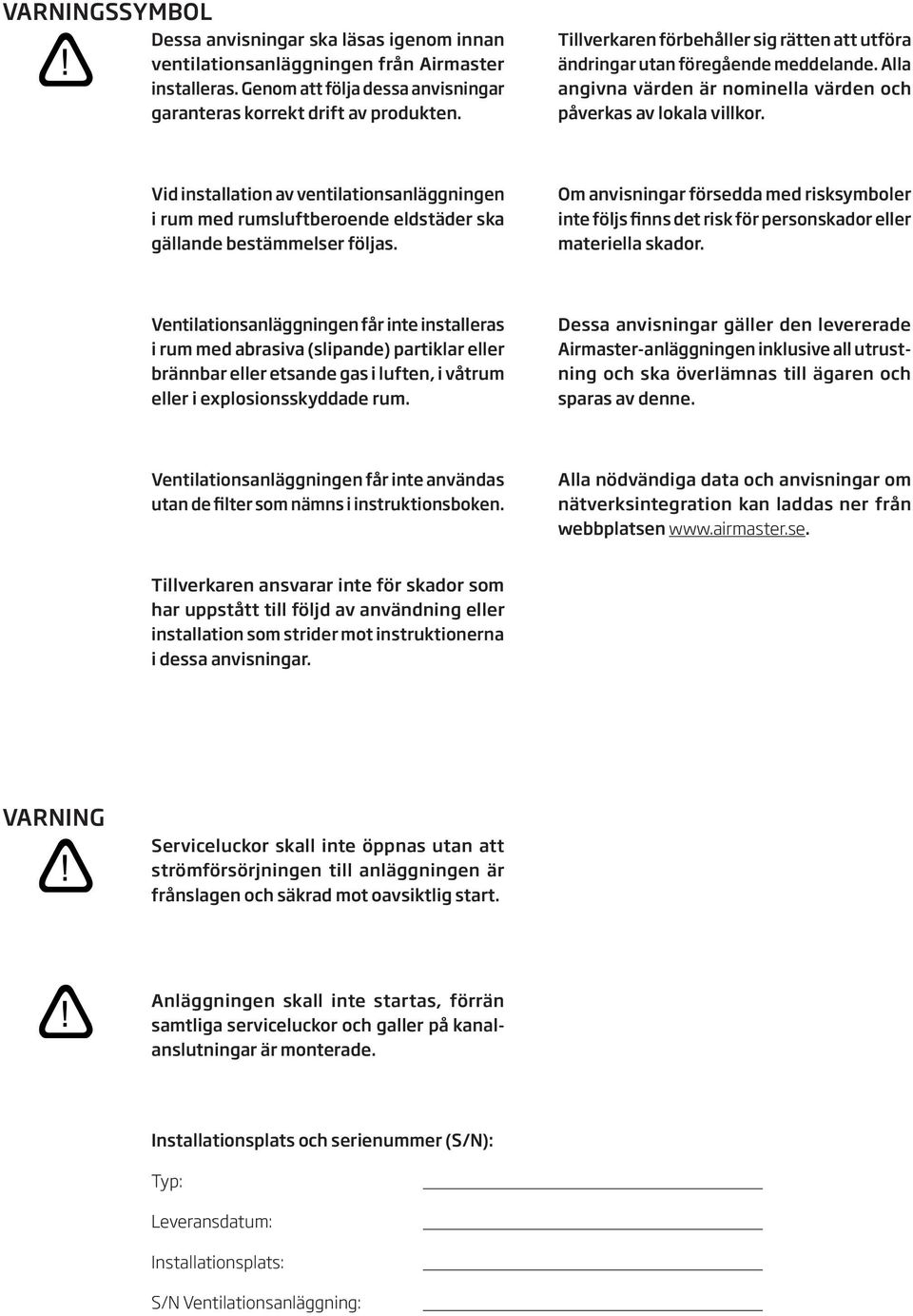

2 VARNINGSSYMBOL Dessa anvisningar ska läsas igenom innan ventilationsanläggningen från Airmaster installeras. Genom att följa dessa anvisningar garanteras korrekt drift av produkten. Tillverkaren förbehåller sig rätten att utföra ändringar utan föregående meddelande. Alla angivna värden är nominella värden och påverkas av lokala villkor. Vid installation av ventilationsanläggningen i rum med rumsluftberoende eldstäder ska gällande bestämmelser följas. Om anvisningar försedda med risksymboler inte följs finns det risk för personskador eller materiella skador. Ventilationsanläggningen får inte installeras i rum med abrasiva (slipande) partiklar eller brännbar eller etsande gas i luften, i våtrum eller i explosionsskyddade rum. Dessa anvisningar gäller den levererade Airmaster-anläggningen inklusive all utrustning och ska överlämnas till ägaren och sparas av denne. Ventilationsanläggningen får inte användas utan de filter som nämns i instruktionsboken. Alla nödvändiga data och anvisningar om nätverksintegration kan laddas ner från webbplatsen Tillverkaren ansvarar inte för skador som har uppstått till följd av användning eller installation som strider mot instruktionerna i dessa anvisningar. VARNING Serviceluckor skall inte öppnas utan att strömförsörjningen till anläggningen är frånslagen och säkrad mot oavsiktlig start. Anläggningen skall inte startas, förrän samtliga serviceluckor och galler på kanalanslutningar är monterade. Installationsplats och serienummer (S/N): Typ: Leveransdatum: Installationsplats: S/N Ventilationsanläggning:

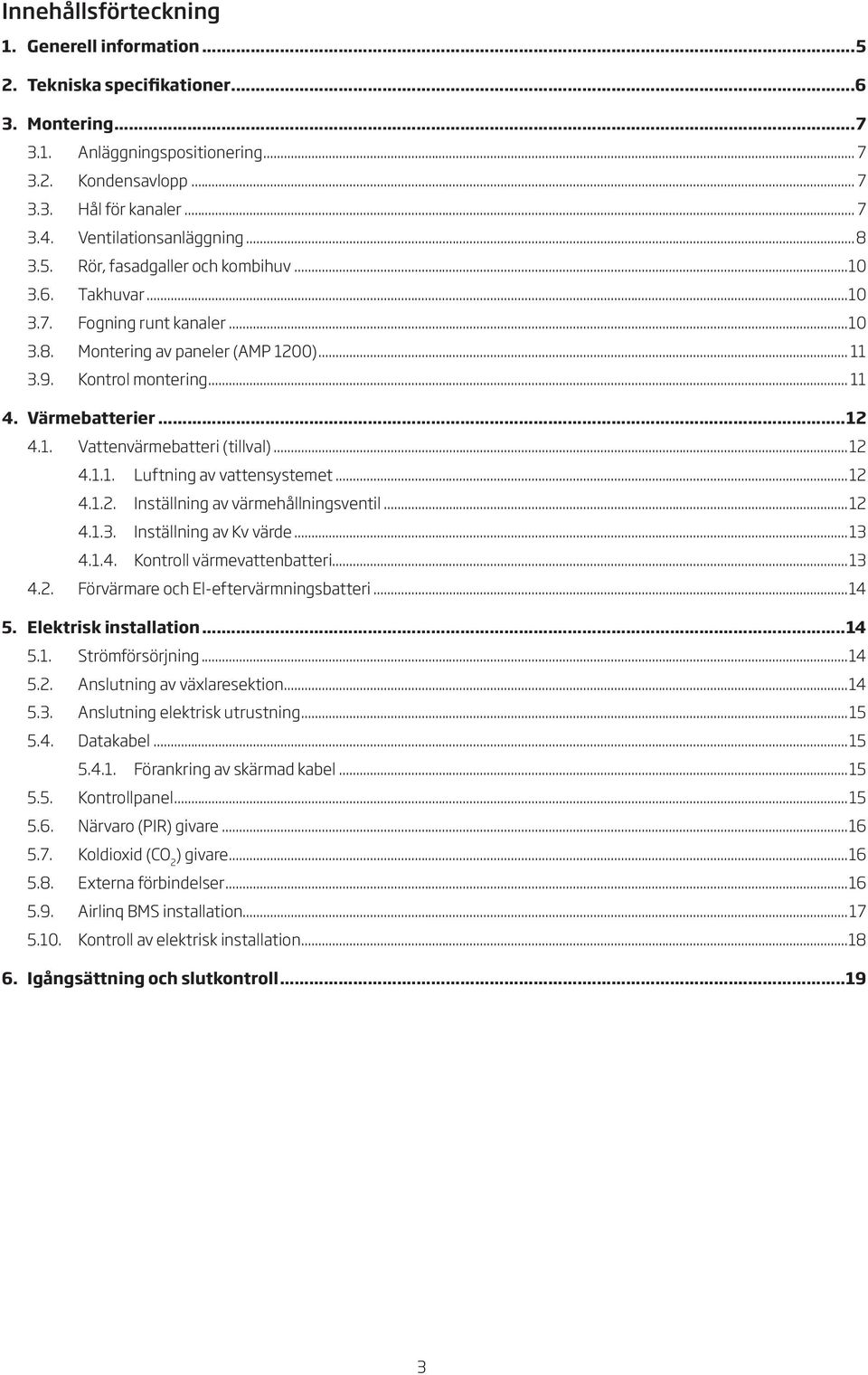

3 Innehållsförteckning. Generell information...5. Tekniska specifikationer...6. Montering Anläggningspositionering Kondensavlopp Hål för kanaler Ventilationsanläggning Rör, fasadgaller och kombihuv Takhuvar Fogning runt kanaler Montering av paneler (AMP 00) Kontrol montering.... Värmebatterier..... Vattenvärmebatteri (tillval) Luftning av vattensystemet Inställning av värmehållningsventil Inställning av Kv värde Kontroll värmevattenbatteri..... Förvärmare och El-eftervärmningsbatteri Elektrisk installation Strömförsörjning Anslutning av växlaresektion Anslutning elektrisk utrustning Datakabel Förankring av skärmad kabel Kontrollpanel Närvaro (PIR) givare Koldioxid (CO ) givare Externa förbindelser Airlinq BMS installation Kontroll av elektrisk installation Igångsättning och slutkontroll...9

4 Bilaga Måttritningar... 0 AMP 900 H... 0 AMP 900 V... AMP 00 H... AMP 00 V... Bilaga Ytterligare mått...5 Anslutning Vatteneftervärmebatteri och kondensdränera... 5 AMP Kombihuv... 5 AMP Bilaga El-diagram... 6 Standardanslutning AMP Standardanslutning AMP 00 ( faser)...7 Sammankoppling AMP Nätverksanslutning... 9 Bilaga Montering av kombihuv... 0 Kombihuv till AMP Bilaga 5 Felsökningar...

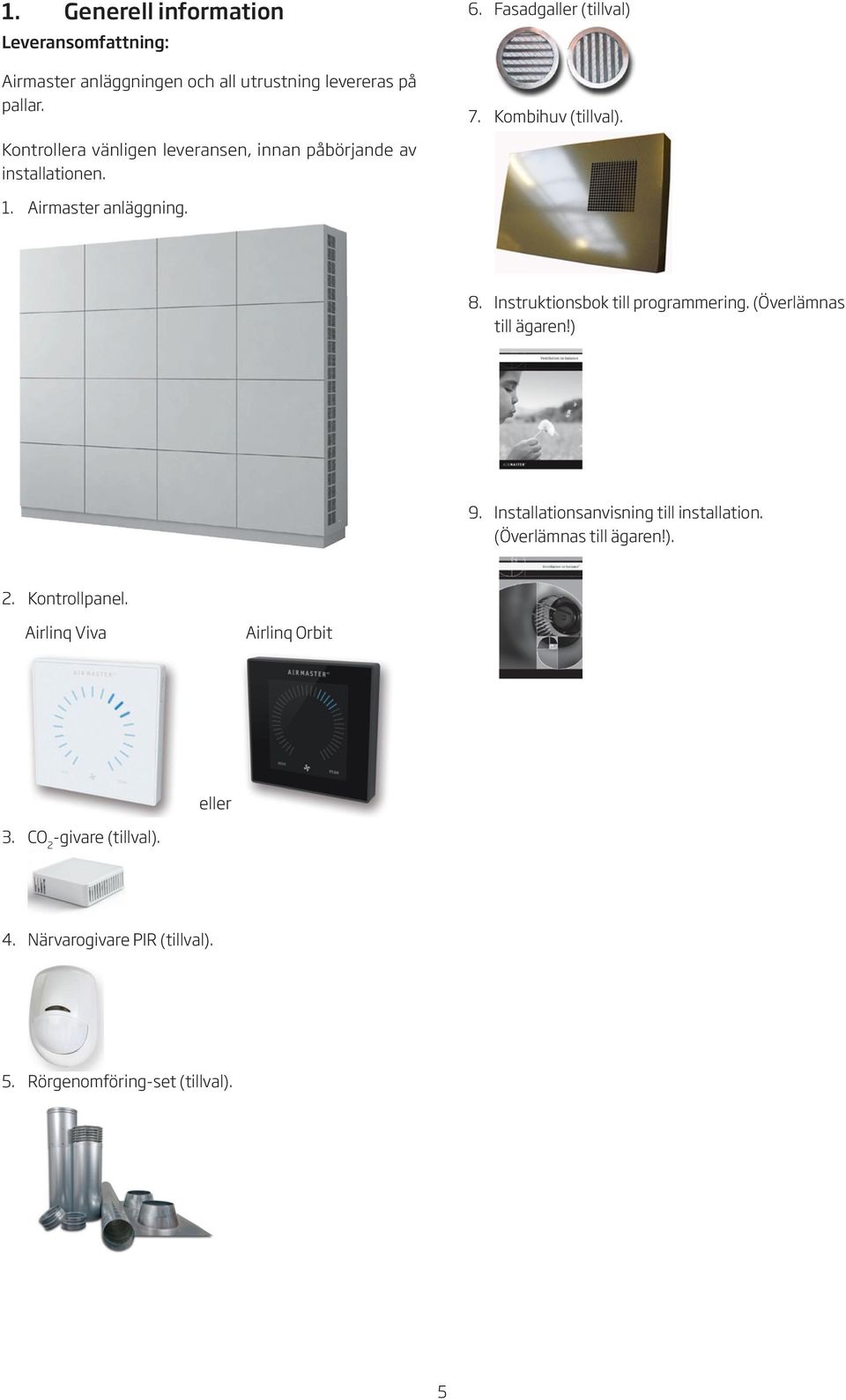

5 . Generell information Leveransomfattning: Airmaster anläggningen och all utrustning levereras på pallar. 6. Fasadgaller (tillval) 7. Kombihuv (tillval). Kontrollera vänligen leveransen, innan påbörjande av installationen.. Airmaster anläggning. 8. Instruktionsbok till programmering. (Överlämnas till ägaren!) 9. Installationsanvisning till installation. (Överlämnas till ägaren!).. Kontrollpanel. Airlinq Viva Airlinq Orbit eller. CO -givare (tillval).. Närvarogivare PIR (tillval). 5. Rörgenomföring-set (tillval). 5

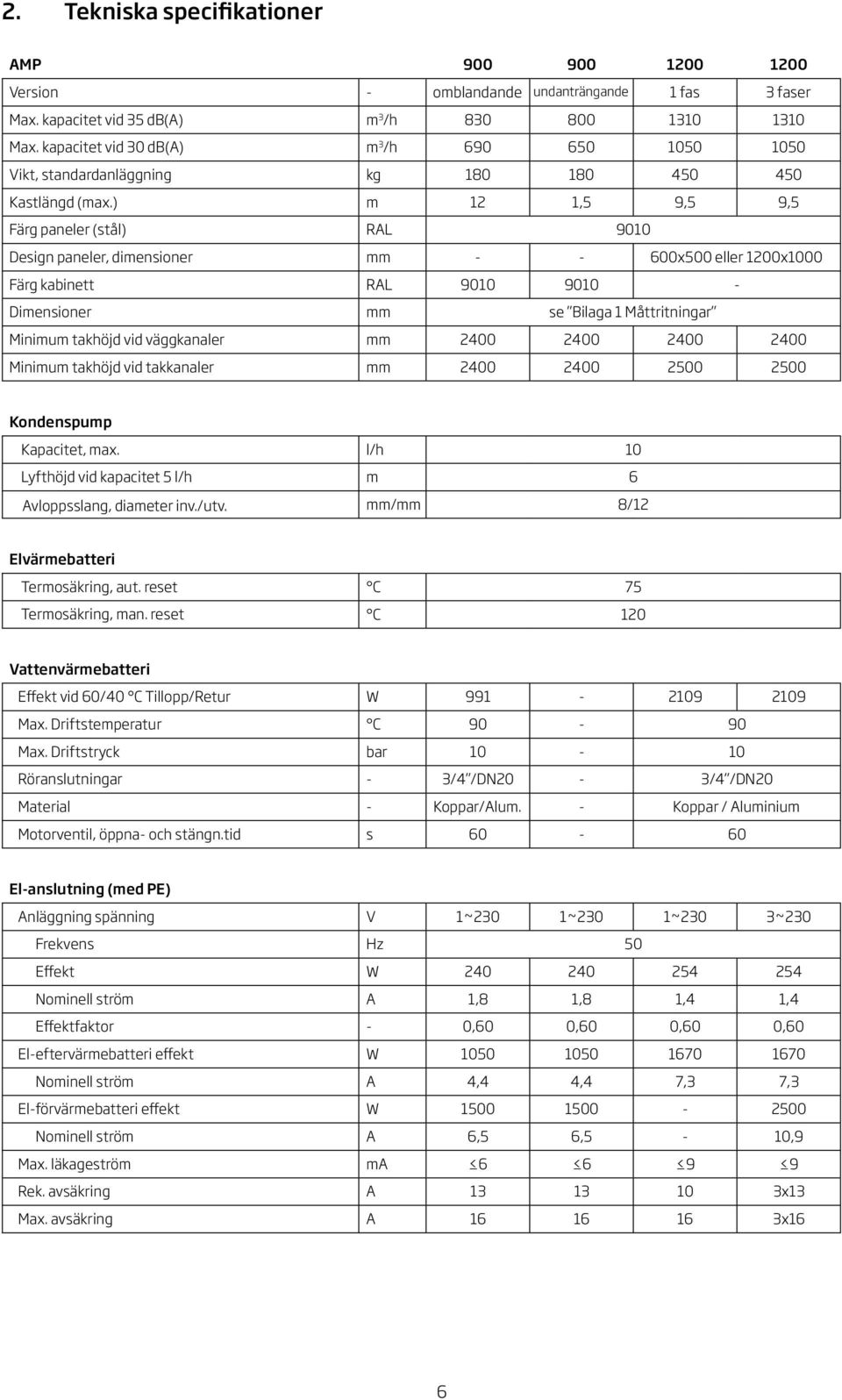

6 . Tekniska specifikationer AMP Version Max. kapacitet vid 5 db(a) - m /h omblandande 80 undanträngande 800 fas 0 faser 0 Max. kapacitet vid 0 db(a) m /h Vikt, standardanläggning kg Kastlängd (max.) m,5 9,5 9,5 Färg paneler (stål) RAL 900 Design paneler, dimensioner mm x500 eller 00x000 Färg kabinett RAL Dimensioner mm se Bilaga Måttritningar Minimum takhöjd vid väggkanaler mm Minimum takhöjd vid takkanaler mm Kondenspump Kapacitet, max. Lyfthöjd vid kapacitet 5 l/h Avloppsslang, diameter inv./utv. l/h 0 m 6 mm/mm 8/ Elvärmebatteri Termosäkring, aut. reset Termosäkring, man. reset C 75 C 0 Vattenvärmebatteri Effekt vid 60/0 C Tillopp/Retur W Max. Driftstemperatur C Max. Driftstryck bar 0-0 Röranslutningar - / /DN0 - / /DN0 Material - Koppar/Alum. - Koppar / Aluminium Motorventil, öppna- och stängn.tid s El-anslutning (med PE) Anläggning spänning Frekvens Effekt Nominell ström Effektfaktor El-eftervärmebatteri effekt Nominell ström El-förvärmebatteri effekt Nominell ström Max. läkageström Rek. avsäkring Max. avsäkring V ~0 ~0 ~0 ~0 Hz 50 W A,8,8,, - 0,60 0,60 0,60 0,60 W A,, 7, 7, W A 6,5 6,5-0,9 ma A 0 x A x6 6

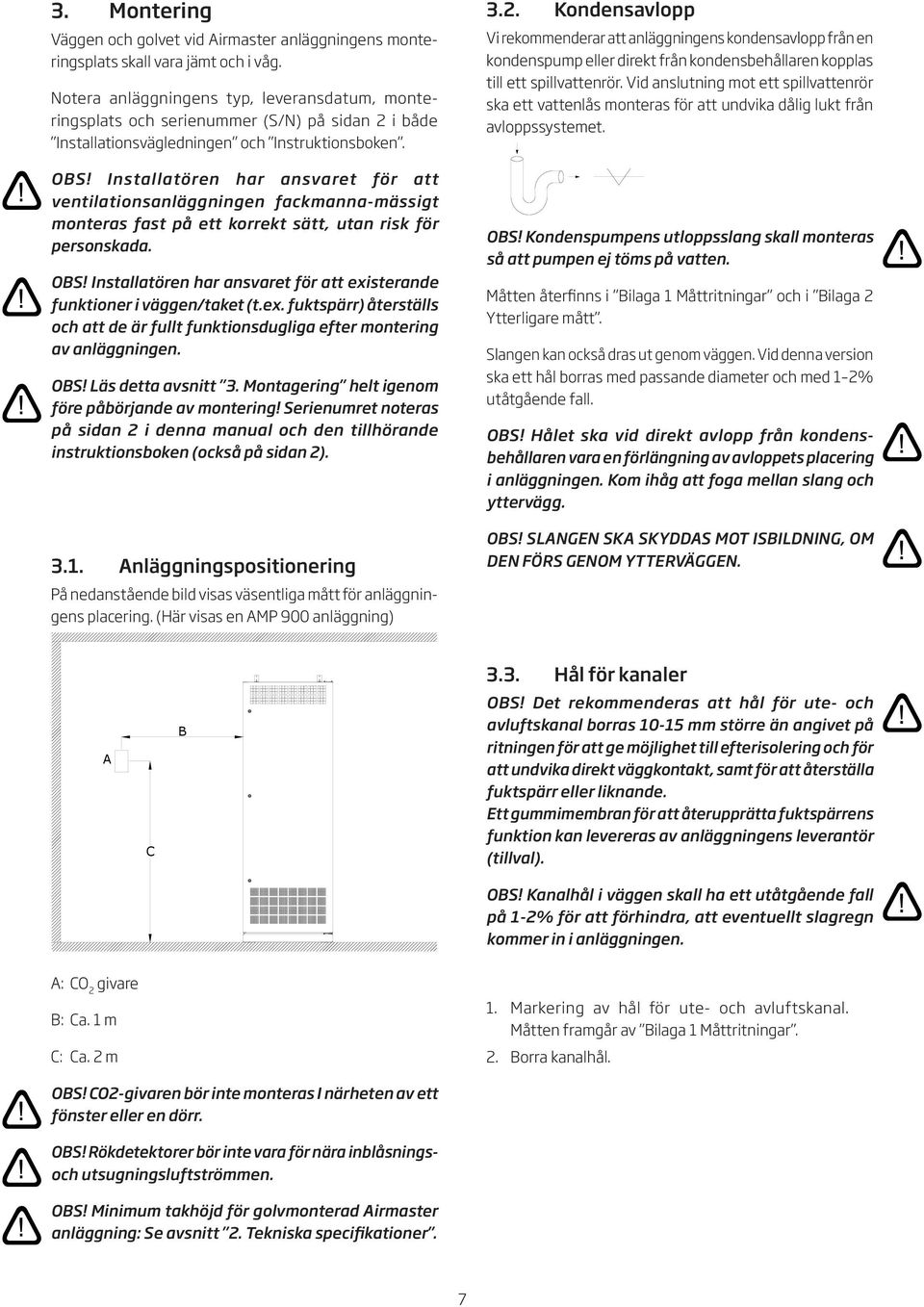

7 . Montering Väggen och golvet vid Airmaster anläggningens monteringsplats skall vara jämt och i våg. Notera anläggningens typ, leveransdatum, monteringsplats och serienummer (S/N) på sidan i både Installationsvägledningen och Instruktionsboken. OBS! Installatören har ansvaret för att ventilationsanläggningen fackmanna-mässigt monteras fast på ett korrekt sätt, utan risk för personskada. OBS! Installatören har ansvaret för att existerande funktioner i väggen/taket (t.ex. fuktspärr) återställs och att de är fullt funktionsdugliga efter montering av anläggningen. OBS! Läs detta avsnitt. Montagering helt igenom före påbörjande av montering! Serienumret noteras på sidan i denna manual och den tillhörande instruktionsboken (också på sidan )... Anläggningspositionering På nedanstående bild visas väsentliga mått för anläggningens placering. (Här visas en AMP 900 anläggning).. Kondensavlopp Vi rekommenderar att anläggningens kondensavlopp från en kondenspump eller direkt från kondensbehållaren kopplas till ett spillvattenrör. Vid anslutning mot ett spillvattenrör ska ett vattenlås monteras för att undvika dålig lukt från avloppssystemet. OBS! Kondenspumpens utloppsslang skall monteras så att pumpen ej töms på vatten. Måtten återfinns i Bilaga Måttritningar och i Bilaga Ytterligare mått. Slangen kan också dras ut genom väggen. Vid denna version ska ett hål borras med passande diameter och med % utåtgående fall. OBS! Hålet ska vid direkt avlopp från kondensbehållaren vara en förlängning av avloppets placering i anläggningen. Kom ihåg att foga mellan slang och yttervägg. OBS! SLANGEN SKA SKYDDAS MOT ISBILDNING, OM DEN FÖRS GENOM YTTERVÄGGEN... Hål för kanaler A C B OBS! Det rekommenderas att hål för ute- och avluftskanal borras 0-5 mm större än angivet på ritningen för att ge möjlighet till efterisolering och för att undvika direkt väggkontakt, samt för att återställa fuktspärr eller liknande. Ett gummimembran för att återupprätta fuktspärrens funktion kan levereras av anläggningens leverantör (tillval). OBS! Kanalhål i väggen skall ha ett utåtgående fall på -% för att förhindra, att eventuellt slagregn kommer in i anläggningen. A: CO givare B: Ca. m. Markering av hål för ute- och avluftskanal. Måtten framgår av Bilaga Måttritningar. C: Ca. m. Borra kanalhål. OBS! CO-givaren bör inte monteras I närheten av ett fönster eller en dörr. OBS! Rökdetektorer bör inte vara för nära inblåsningsoch utsugningsluftströmmen. OBS! Minimum takhöjd för golvmonterad Airmaster anläggning: Se avsnitt. Tekniska specifikationer. 7

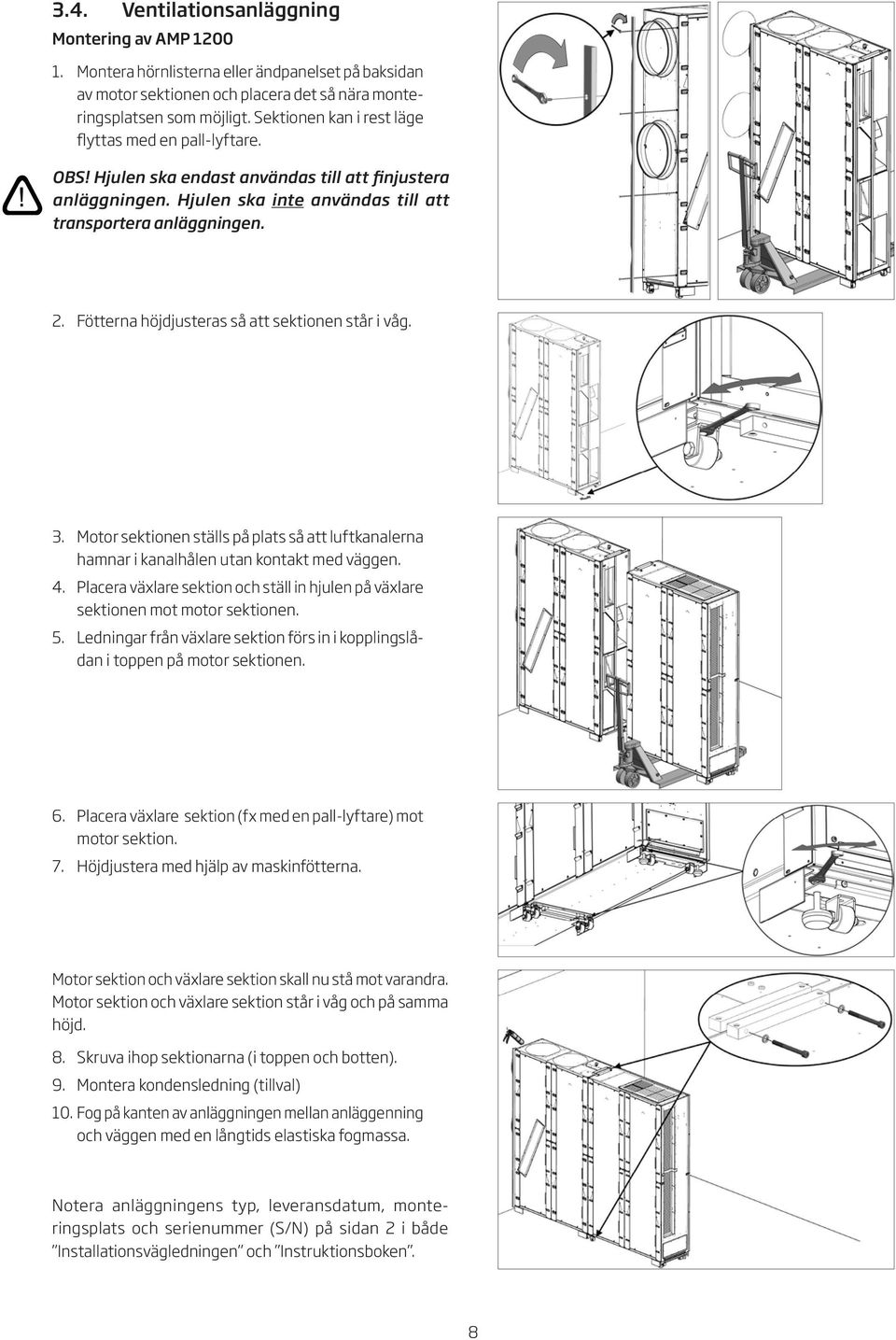

8 .. Ventilationsanläggning Montering av AMP 00. Montera hörnlisterna eller ändpanelset på baksidan av motor sektionen och placera det så nära monteringsplatsen som möjligt. Sektionen kan i rest läge flyttas med en pall-lyftare. OBS! Hjulen ska endast användas till att finjustera anläggningen. Hjulen ska inte användas till att transportera anläggningen.. Fötterna höjdjusteras så att sektionen står i våg.. Motor sektionen ställs på plats så att luftkanalerna hamnar i kanalhålen utan kontakt med väggen.. Placera växlare sektion och ställ in hjulen på växlare sektionen mot motor sektionen. 5. Ledningar från växlare sektion förs in i kopplingslådan i toppen på motor sektionen. 6. Placera växlare sektion (fx med en pall-lyftare) mot motor sektion. 7. Höjdjustera med hjälp av maskinfötterna. Motor sektion och växlare sektion skall nu stå mot varandra. Motor sektion och växlare sektion står i våg och på samma höjd. 8. Skruva ihop sektionarna (i toppen och botten). 9. Montera kondensledning (tillval) 0. Fog på kanten av anläggningen mellan anläggenning och väggen med en långtids elastiska fogmassa. Notera anläggningens typ, leveransdatum, monteringsplats och serienummer (S/N) på sidan i både Installationsvägledningen och Instruktionsboken. 8

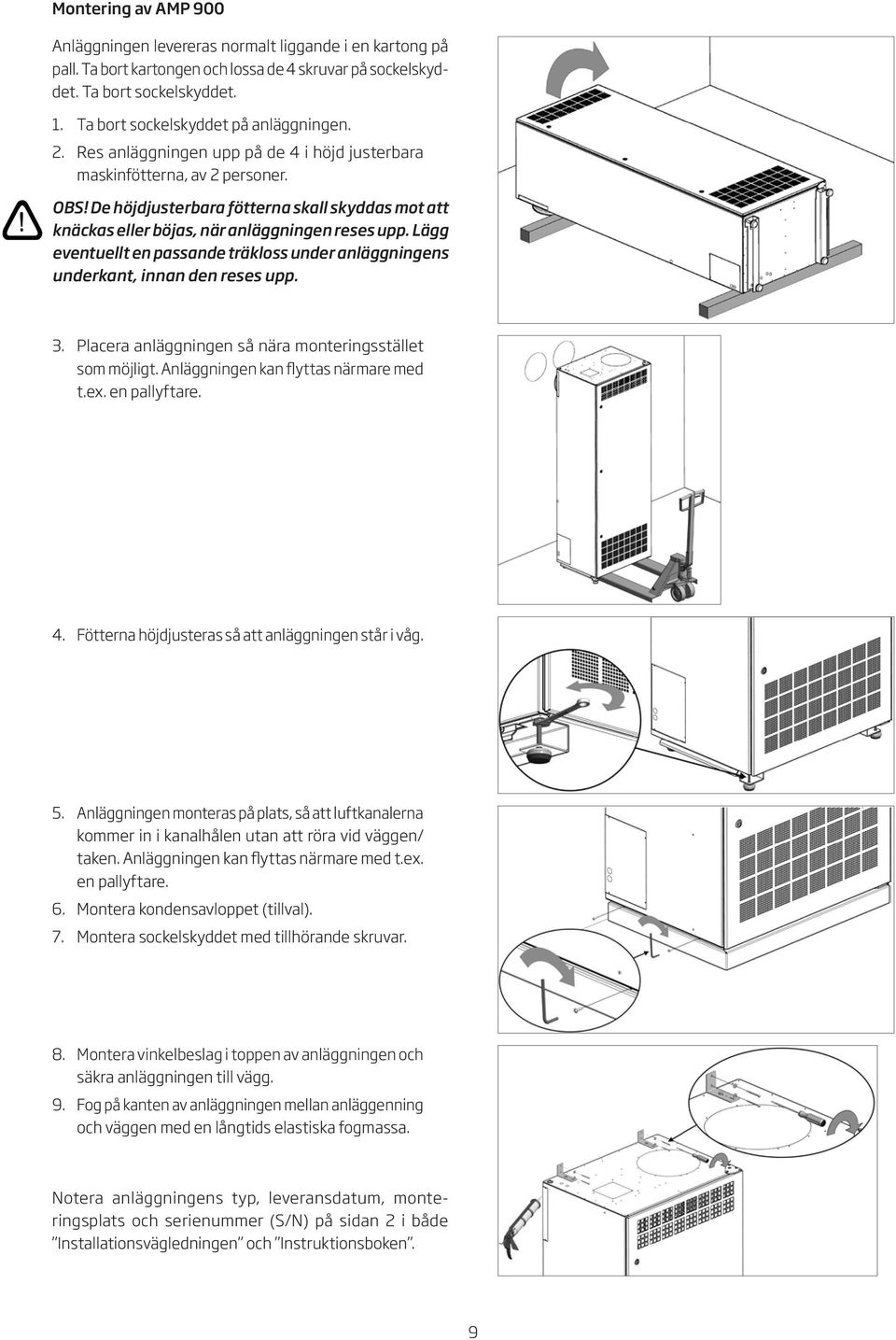

9 Montering av AMP 900 Anläggningen levereras normalt liggande i en kartong på pall. Ta bort kartongen och lossa de skruvar på sockelskyddet. Ta bort sockelskyddet.. Ta bort sockelskyddet på anläggningen.. Res anläggningen upp på de i höjd justerbara maskinfötterna, av personer. OBS! De höjdjusterbara fötterna skall skyddas mot att knäckas eller böjas, när anläggningen reses upp. Lägg eventuellt en passande träkloss under anläggningens underkant, innan den reses upp.. Placera anläggningen så nära monteringsstället som möjligt. Anläggningen kan flyttas närmare med t.ex. en pallyftare.. Fötterna höjdjusteras så att anläggningen står i våg. 5. Anläggningen monteras på plats, så att luftkanalerna kommer in i kanalhålen utan att röra vid väggen/ taken. Anläggningen kan flyttas närmare med t.ex. en pallyftare. 6. Montera kondensavloppet (tillval). 7. Montera sockelskyddet med tillhörande skruvar. 8. Montera vinkelbeslag i toppen av anläggningen och säkra anläggningen till vägg. 9. Fog på kanten av anläggningen mellan anläggenning och väggen med en långtids elastiska fogmassa. Notera anläggningens typ, leveransdatum, monteringsplats och serienummer (S/N) på sidan i både Installationsvägledningen och Instruktionsboken. 9

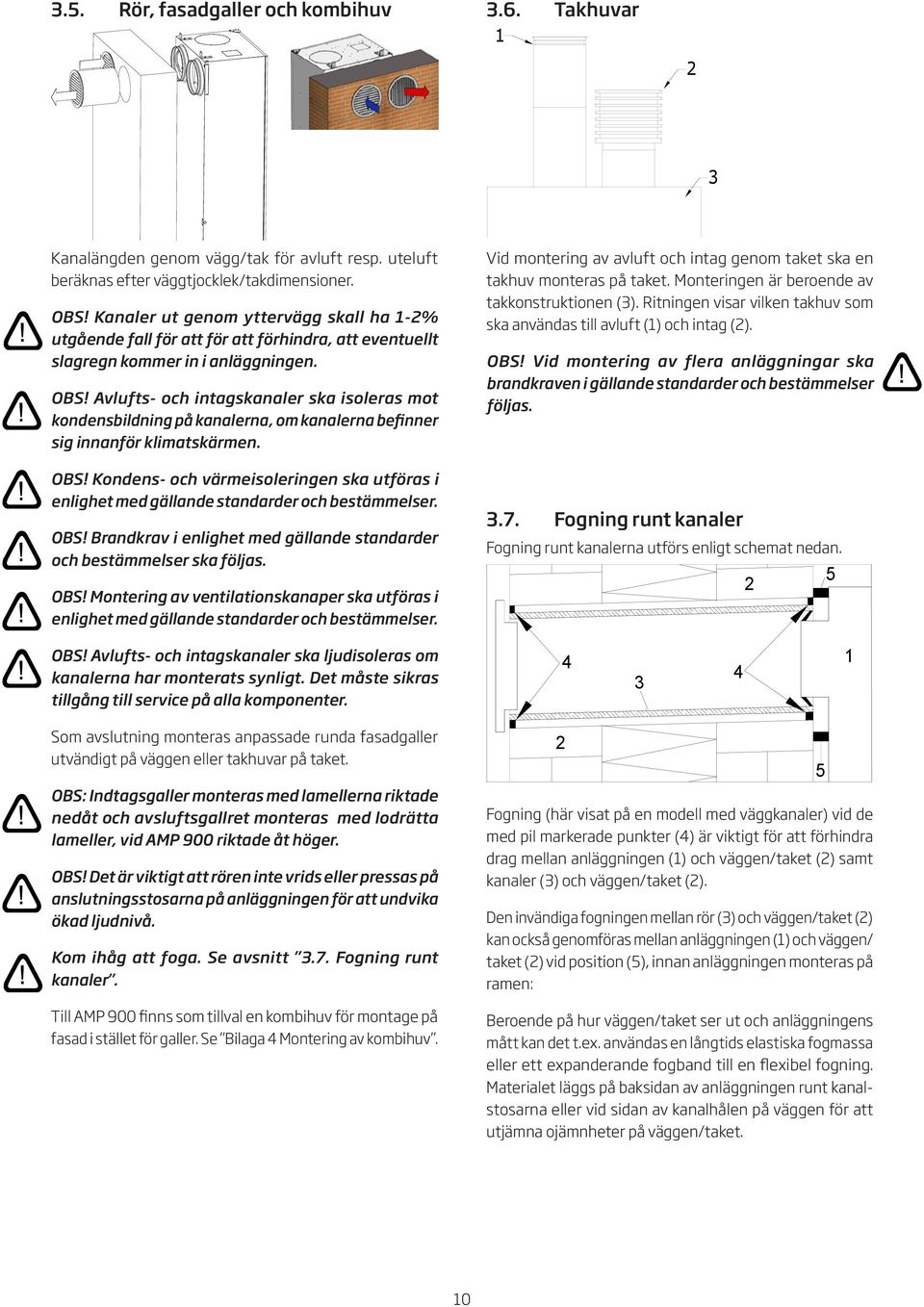

10 .5. Rör, fasadgaller och kombihuv.6. Takhuvar Kanalängden genom vägg/tak för avluft resp. uteluft beräknas efter väggtjocklek/takdimensioner. OBS! Kanaler ut genom yttervägg skall ha -% utgående fall för att för att förhindra, att eventuellt slagregn kommer in i anläggningen. OBS! Avlufts- och intagskanaler ska isoleras mot kondensbildning på kanalerna, om kanalerna befinner sig innanför klimatskärmen. OBS! Kondens- och värmeisoleringen ska utföras i enlighet med gällande standarder och bestämmelser. OBS! Brandkrav i enlighet med gällande standarder och bestämmelser ska följas. OBS! Montering av ventilationskanaper ska utföras i enlighet med gällande standarder och bestämmelser. Vid montering av avluft och intag genom taket ska en takhuv monteras på taket. Monteringen är beroende av takkonstruktionen (). Ritningen visar vilken takhuv som ska användas till avluft () och intag (). OBS! Vid montering av flera anläggningar ska brandkraven i gällande standarder och bestämmelser följas..7. Fogning runt kanaler Fogning runt kanalerna utförs enligt schemat nedan. 5 OBS! Avlufts- och intagskanaler ska ljudisoleras om kanalerna har monterats synligt. Det måste sikras tillgång till service på alla komponenter. Som avslutning monteras anpassade runda fasadgaller utvändigt på väggen eller takhuvar på taket. OBS: Indtagsgaller monteras med lamellerna riktade nedåt och avsluftsgallret monteras med lodrätta lameller, vid AMP 900 riktade åt höger. OBS! Det är viktigt att rören inte vrids eller pressas på anslutningsstosarna på anläggningen för att undvika ökad ljudnivå. Kom ihåg att foga. Se avsnitt.7. Fogning runt kanaler. Till AMP 900 finns som tillval en kombihuv för montage på fasad i stället för galler. Se Bilaga Montering av kombihuv. Fogning (här visat på en modell med väggkanaler) vid de med pil markerade punkter () är viktigt för att förhindra drag mellan anläggningen () och väggen/taket () samt kanaler () och väggen/taket (). Den invändiga fogningen mellan rör () och väggen/taket () kan också genomföras mellan anläggningen () och väggen/ taket () vid position (5), innan anläggningen monteras på ramen: Beroende på hur väggen/taket ser ut och anläggningens mått kan det t.ex. användas en långtids elastiska fogmassa eller ett expanderande fogband till en flexibel fogning. Materialet läggs på baksidan av anläggningen runt kanalstosarna eller vid sidan av kanalhålen på väggen för att utjämna ojämnheter på väggen/taket. 5 0

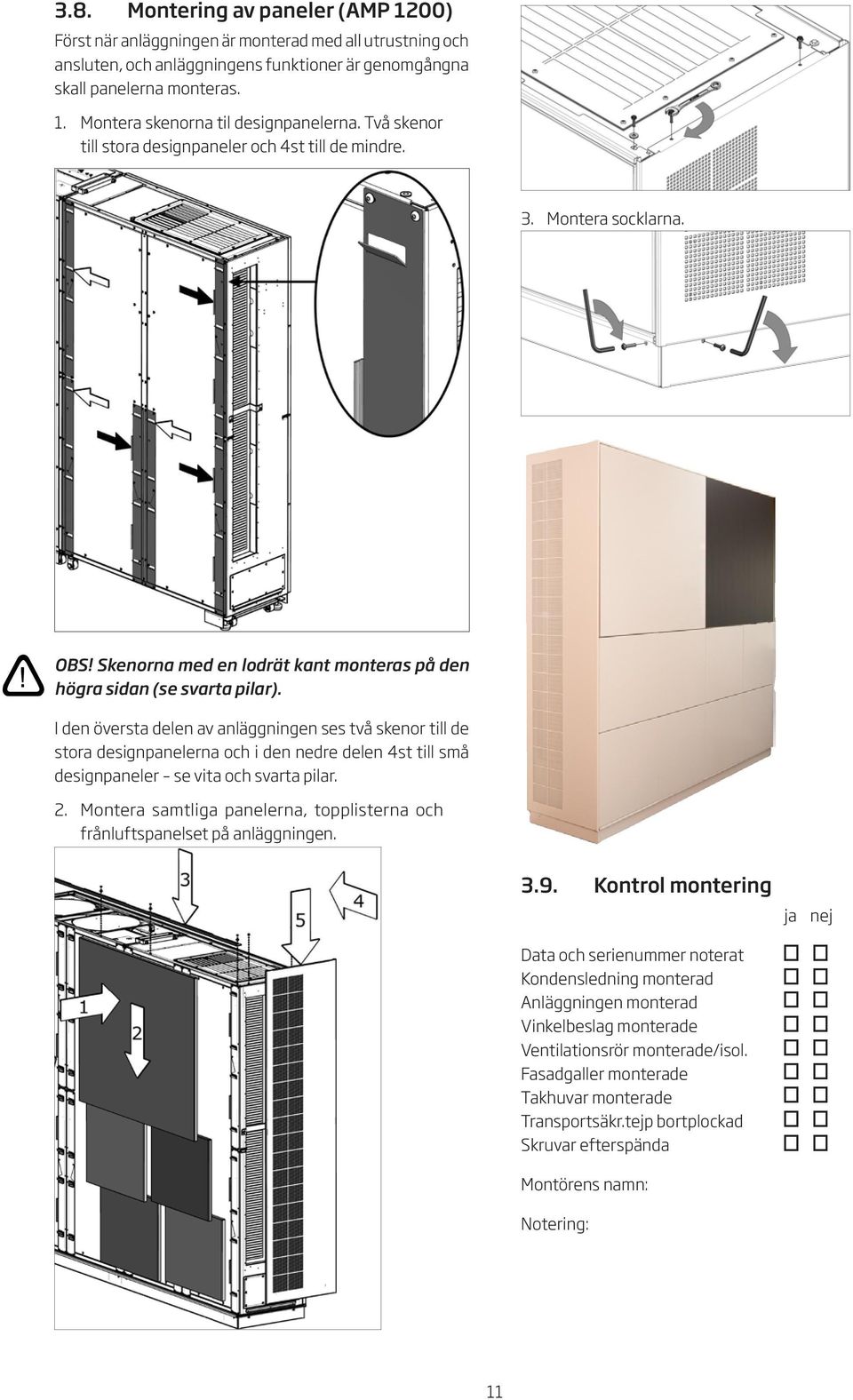

11 .8. Montering av paneler (AMP 00) Först när anläggningen är monterad med all utrustning och ansluten, och anläggningens funktioner är genomgångna skall panelerna monteras.. Montera skenorna til designpanelerna. Två skenor till stora designpaneler och st till de mindre.. Montera socklarna. OBS! Skenorna med en lodrät kant monteras på den högra sidan (se svarta pilar). I den översta delen av anläggningen ses två skenor till de stora designpanelerna och i den nedre delen st till små designpaneler se vita och svarta pilar.. Montera samtliga panelerna, topplisterna och frånluftspanelset på anläggningen..9. Kontrol montering Data och serienummer noterat Kondensledning monterad Anläggningen monterad Vinkelbeslag monterade Ventilationsrör monterade/isol. Fasadgaller monterade Takhuvar monterade Transportsäkr.tejp bortplockad Skruvar efterspända Montörens namn: Notering: ja nej

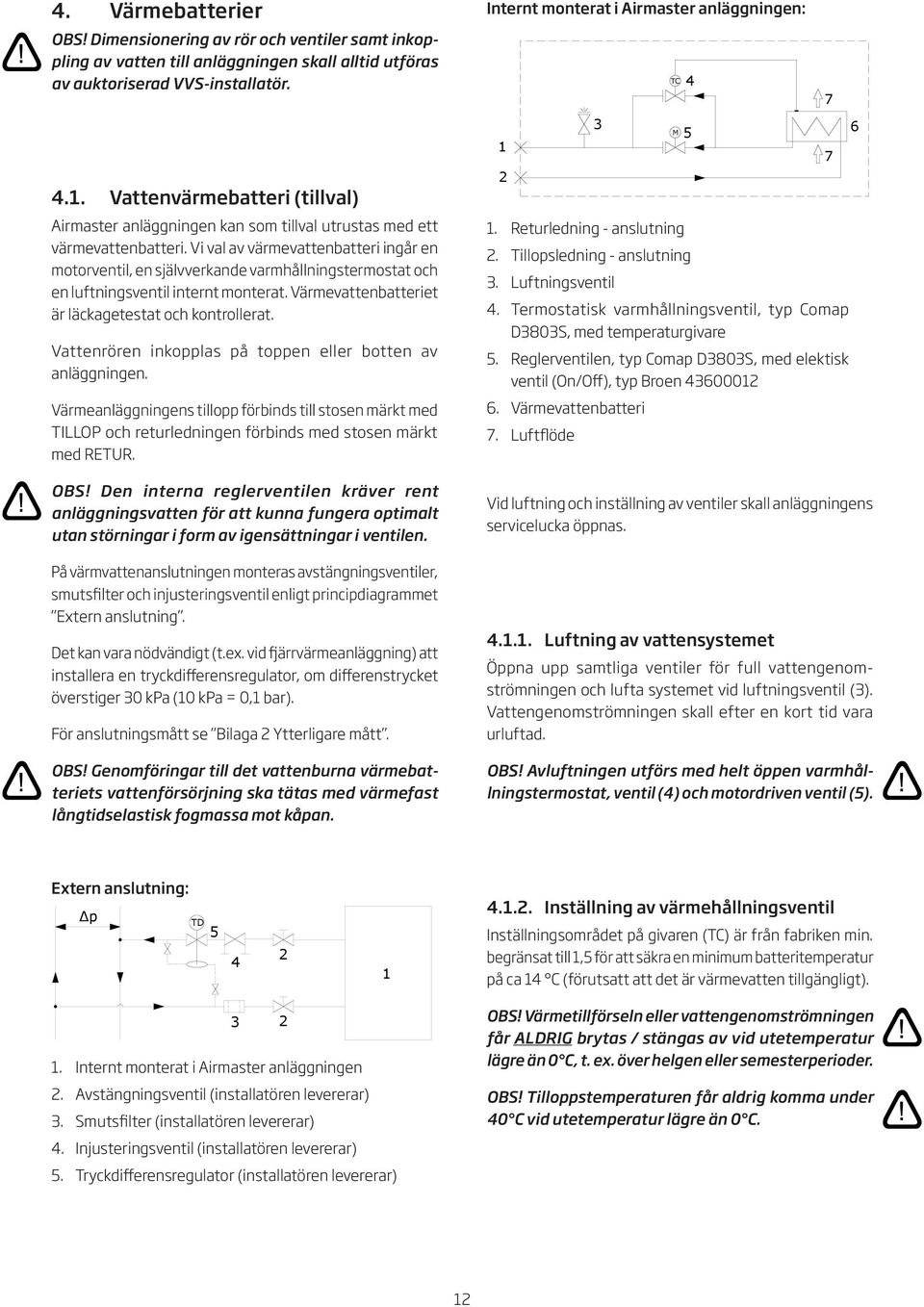

12 . Värmebatterier OBS! Dimensionering av rör och ventiler samt inkoppling av vatten till anläggningen skall alltid utföras av auktoriserad VVS-installatör... Vattenvärmebatteri (tillval) Airmaster anläggningen kan som tillval utrustas med ett värmevattenbatteri. Vi val av värmevattenbatteri ingår en motorventil, en självverkande varmhållningstermostat och en luftningsventil internt monterat. Värmevattenbatteriet är läckagetestat och kontrollerat. Vattenrören inkopplas på toppen eller botten av anläggningen. Värmeanläggningens tillopp förbinds till stosen märkt med TILLOP och returledningen förbinds med stosen märkt med RETUR. OBS! Den interna reglerventilen kräver rent anläggningsvatten för att kunna fungera optimalt utan störningar i form av igensättningar i ventilen. På värmvattenanslutningen monteras avstängningsventiler, smutsfilter och injusteringsventil enligt principdiagrammet Extern anslutning. Det kan vara nödvändigt (t.ex. vid fjärrvärmeanläggning) att installera en tryckdifferensregulator, om differenstrycket överstiger 0 kpa (0 kpa = 0, bar). För anslutningsmått se Bilaga Ytterligare mått. OBS! Genomföringar till det vattenburna värmebatteriets vattenförsörjning ska tätas med värmefast långtidselastisk fogmassa mot kåpan. Internt monterat i Airmaster anläggningen:. Returledning - anslutning. Tillopsledning - anslutning. Luftningsventil. Termostatisk varmhållningsventil, typ Comap D80S, med temperaturgivare 5. Reglerventilen, typ Comap D80S, med elektisk ventil (On/Off), typ Broen Värmevattenbatteri 7. Luftflöde TC M Vid luftning och inställning av ventiler skall anläggningens servicelucka öppnas.... Luftning av vattensystemet Öppna upp samtliga ventiler för full vattengenomströmningen och lufta systemet vid luftningsventil (). Vattengenomströmningen skall efter en kort tid vara urluftad. OBS! Avluftningen utförs med helt öppen varmhållningstermostat, ventil () och motordriven ventil (5) Extern anslutning: Δp TD 5... Inställning av värmehållningsventil Inställningsområdet på givaren (TC) är från fabriken min. begränsat till,5 för att säkra en minimum batteritemperatur på ca C (förutsatt att det är värmevatten tillgängligt).. Internt monterat i Airmaster anläggningen. Avstängningsventil (installatören levererar). Smutsfilter (installatören levererar). Injusteringsventil (installatören levererar) 5. Tryckdifferensregulator (installatören levererar) OBS! Värmetillförseln eller vattengenomströmningen får ALDRIG brytas / stängas av vid utetemperatur lägre än 0 C, t. ex. över helgen eller semesterperioder. OBS! Tilloppstemperaturen får aldrig komma under 0 C vid utetemperatur lägre än 0 C.

13 ... Inställning av Kv värde Värmebatteriet levereras med värmehållningsventil () och reglerventilen (5) förinställd på 0 (helt öppen ventil). Ventilerna ställs in efter nedanstående beräkning och schema att det nödvändiga flödet uppnås vid ett differenstryck ( p), som är tillgängligt för anläggningen under nominella driftvillkor. OBS! Anläggningen skall vara urluftad innan inregleringen genomförs. OBS! Det är viktigt att den förinställa ventilen så att den maximala vattengenomströmningen inte överskrids. Vattenmängd vid 60/0 C (tillopp/retur) vattentemperatur: AMP Max. effekt (W) Vätskemängd (l/h) 7. Använd diagrammet för att finna inställningspunkten för ventilerna ( + 5). [kpa] () [kv] OBS! Är differenstrycket över reglerventilen större än 0 kpa finns det risk för strömningsoljud från ventilen. Här bör installeras en tryckdifferensregulator. Beräkning OBS! Denna beräkning skall alltid utföras i samband med idrifttagande av en anläggning, för att kunna ställa in ventilerna ( + 5). De parametrarna för beräkning är specifik för varje enskild anläggning. Man antar de värsta driftbetingelserna. () () [l/h] Använda parametrar i exempel: OT Minsta utetemperatur ( C) RT Rumstemperatur ( C) n Minsta verkningsgrad värmeväxlare (%) IT Önskad inblåsningstemperatur ( C) V L Inblåsningsluftflöde (m /h) t F Vattentemperatur TILLOP ( C) t R Vattentemperatur RETUR ( C) p Önskat differenstryck: 0-0 kpa (0 kpa = 0, bar) Gå in i diagrammet med den framräknade vattenflödet (). (Här V V = l/h) Gå in i diagrammet med det önskade differenstrycket för ventilerna. Här är p = 0 kpa. (Det optimala värdet för denna ventil ligger mellan 0 och 0 kpa.) Avläs inställningsvärdet () på de diagonala linjerna för ventilinställning. Ställ in ventilerna med en skruvmejsel till det beräknade värdet.(i detta exempel är ventilernas inställning på ). Beräkna temperatur (t) efter värmeväxlare. [ C ]. Beräkna värmebehovet (Q) för uppvärmning av luften till önskad inblåsningstemperatur. [ W ]. Beräkna erforderligt vattenflöde (V V ). [ l/h ]... Kontroll värmevattenbatteri Vattenrör anslutet Värmebatteriet är urluftat Ventiler inställda Värmebatteriet är tätt Montörens namn: Noteringar: ja nej

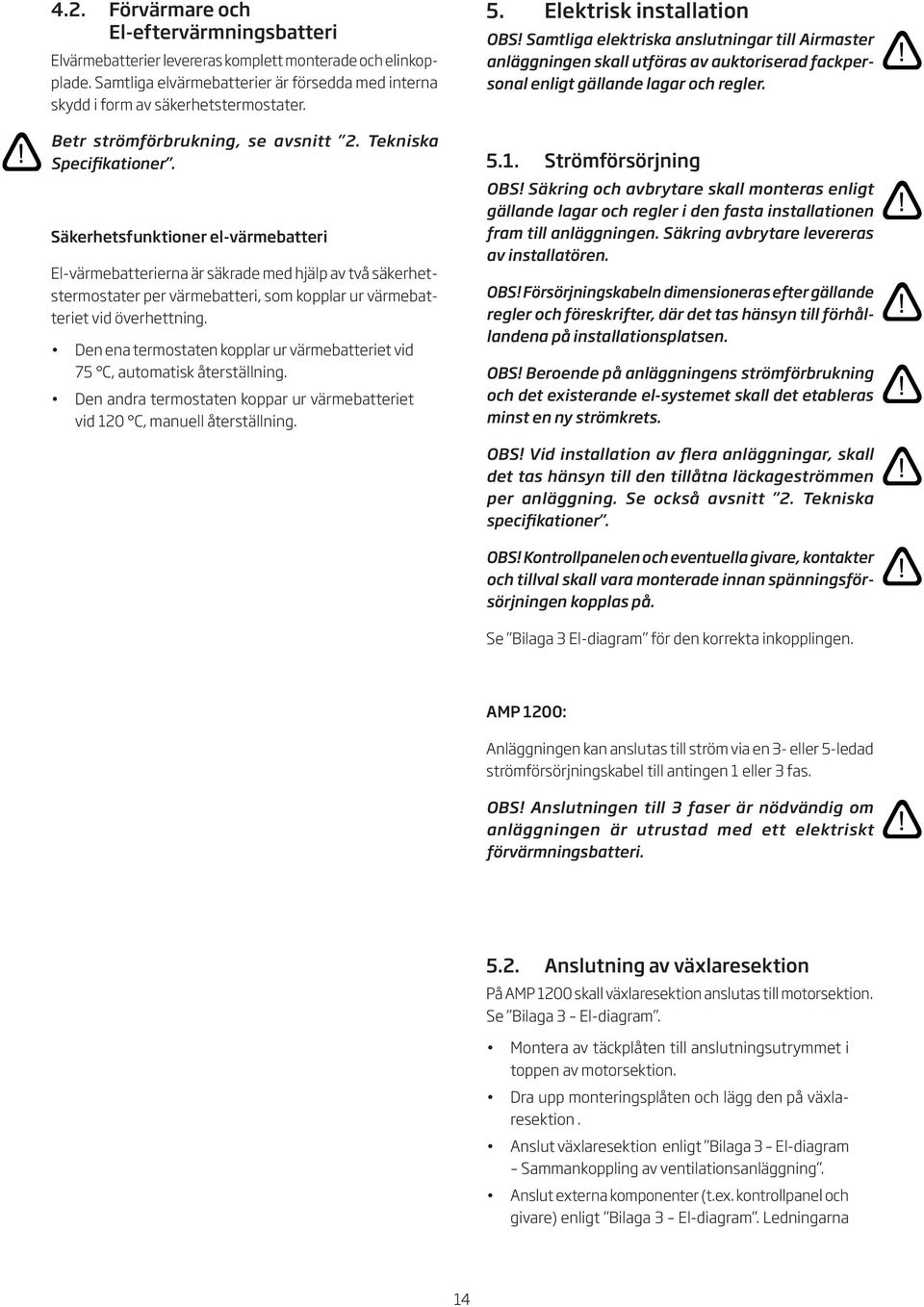

14 .. Förvärmare och El-eftervärmningsbatteri Elvärmebatterier levereras komplett monterade och elinkopplade. Samtliga elvärmebatterier är försedda med interna skydd i form av säkerhetstermostater. Betr strömförbrukning, se avsnitt. Tekniska Specifikationer. Säkerhetsfunktioner el-värmebatteri El-värmebatterierna är säkrade med hjälp av två säkerhetstermostater per värmebatteri, som kopplar ur värmebatteriet vid överhettning. Den ena termostaten kopplar ur värmebatteriet vid 75 C, automatisk återställning. Den andra termostaten koppar ur värmebatteriet vid 0 C, manuell återställning. 5. Elektrisk installation OBS! Samtliga elektriska anslutningar till Airmaster anläggningen skall utföras av auktoriserad fackpersonal enligt gällande lagar och regler. 5.. Strömförsörjning OBS! Säkring och avbrytare skall monteras enligt gällande lagar och regler i den fasta installationen fram till anläggningen. Säkring avbrytare levereras av installatören. OBS! Försörjningskabeln dimensioneras efter gällande regler och föreskrifter, där det tas hänsyn till förhållandena på installationsplatsen. OBS! Beroende på anläggningens strömförbrukning och det existerande el-systemet skall det etableras minst en ny strömkrets. OBS! Vid installation av flera anläggningar, skall det tas hänsyn till den tillåtna läckageströmmen per anläggning. Se också avsnitt. Tekniska specifikationer. OBS! Kontrollpanelen och eventuella givare, kontakter och tillval skall vara monterade innan spänningsförsörjningen kopplas på. Se Bilaga El-diagram för den korrekta inkopplingen. AMP 00: Anläggningen kan anslutas till ström via en - eller 5-ledad strömförsörjningskabel till antingen eller fas. OBS! Anslutningen till faser är nödvändig om anläggningen är utrustad med ett elektriskt förvärmningsbatteri. 5.. Anslutning av växlaresektion På AMP 00 skall växlaresektion anslutas till motorsektion. Se Bilaga El-diagram. Montera av täckplåten till anslutningsutrymmet i toppen av motorsektion. Dra upp monteringsplåten och lägg den på växlaresektion. Anslut växlaresektion enligt Bilaga El-diagram Sammankoppling av ventilationsanläggning. Anslut externa komponenter (t.ex. kontrollpanel och givare) enligt Bilaga El-diagram. Ledningarna

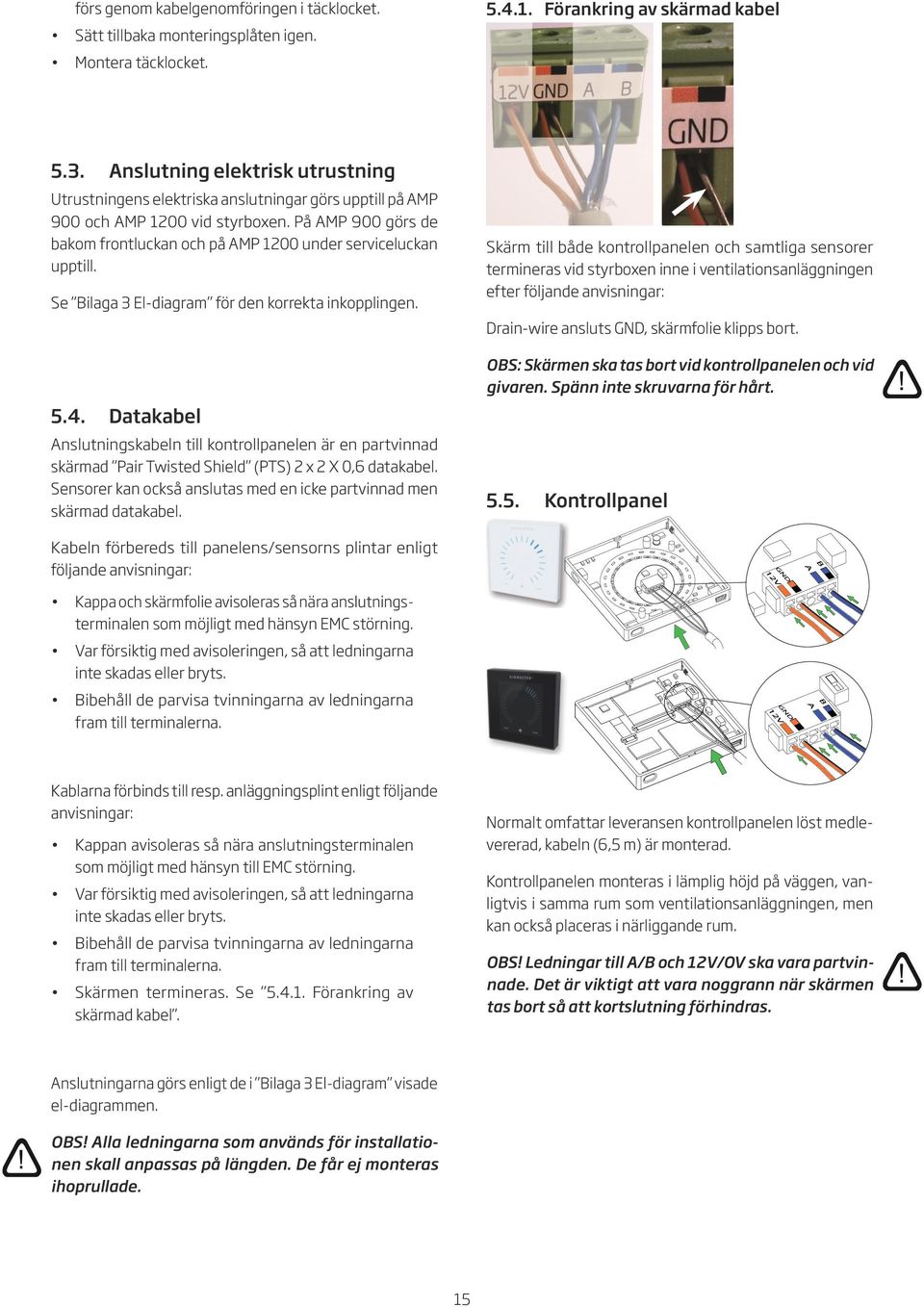

15 förs genom kabelgenomföringen i täcklocket. Sätt tillbaka monteringsplåten igen. Montera täcklocket Förankring av skärmad kabel 5.. Anslutning elektrisk utrustning Utrustningens elektriska anslutningar görs upptill på AMP 900 och AMP 00 vid styrboxen. På AMP 900 görs de bakom frontluckan och på AMP 00 under serviceluckan upptill. Se Bilaga El-diagram för den korrekta inkopplingen. 5.. Datakabel Anslutningskabeln till kontrollpanelen är en partvinnad skärmad Pair Twisted Shield (PTS) x X 0,6 datakabel. Sensorer kan också anslutas med en icke partvinnad men skärmad datakabel. Skärm till både kontrollpanelen och samtliga sensorer termineras vid styrboxen inne i ventilationsanläggningen efter följande anvisningar: Drain-wire ansluts, skärmfolie klipps bort. OBS: Skärmen ska tas bort vid kontrollpanelen och vid givaren. Spänn inte skruvarna för hårt Kontrollpanel Kabeln förbereds till panelens/sensorns plintar enligt följande anvisningar: Kappa och skärmfolie avisoleras så nära anslutningsterminalen som möjligt med hänsyn EMC störning. Var försiktig med avisoleringen, så att ledningarna inte skadas eller bryts. Bibehåll de parvisa tvinningarna av ledningarna fram till terminalerna. Kablarna förbinds till resp. anläggningsplint enligt följande anvisningar: Kappan avisoleras så nära anslutningsterminalen som möjligt med hänsyn till EMC störning. Var försiktig med avisoleringen, så att ledningarna inte skadas eller bryts. Bibehåll de parvisa tvinningarna av ledningarna fram till terminalerna. Skärmen termineras. Se 5... Förankring av skärmad kabel. Normalt omfattar leveransen kontrollpanelen löst medlevererad, kabeln (6,5 m) är monterad. Kontrollpanelen monteras i lämplig höjd på väggen, vanligtvis i samma rum som ventilationsanläggningen, men kan också placeras i närliggande rum. OBS! Ledningar till A/B och V/OV ska vara partvinnade. Det är viktigt att vara noggrann när skärmen tas bort så att kortslutning förhindras. Anslutningarna görs enligt de i Bilaga El-diagram visade el-diagrammen. OBS! Alla ledningarna som används för installationen skall anpassas på längden. De får ej monteras ihoprullade. 5

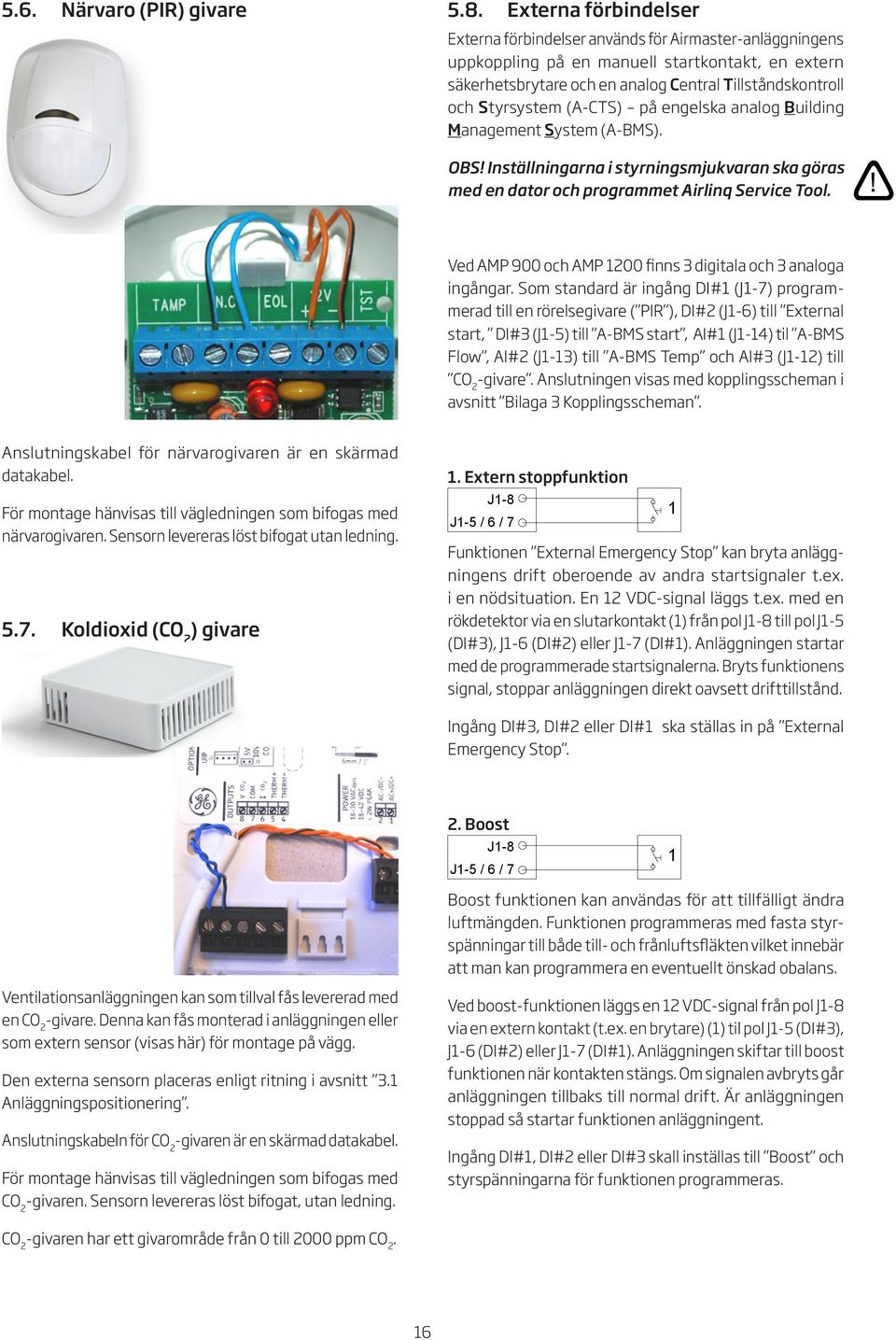

16 5.6. Närvaro (PIR) givare 5.8. Externa förbindelser Externa förbindelser används för Airmaster-anläggningens uppkoppling på en manuell startkontakt, en extern säkerhetsbrytare och en analog Central Tillståndskontroll och Styrsystem (A-CTS) på engelska analog Building Management System (A-BMS). OBS! Inställningarna i styrningsmjukvaran ska göras med en dator och programmet Airlinq Service Tool. Ved AMP 900 och AMP 00 finns digitala och analoga ingångar. Som standard är ingång DI# (J-7) programmerad till en rörelsegivare ( PIR ), DI# (J-6) till External start, DI# (J-5) till A-BMS start, AI# (J-) til A-BMS Flow, AI# (J-) till A-BMS Temp och AI# (J-) till CO -givare. Anslutningen visas med kopplingsscheman i avsnitt Bilaga Kopplingsscheman. Anslutningskabel för närvarogivaren är en skärmad datakabel. För montage hänvisas till vägledningen som bifogas med närvarogivaren. Sensorn levereras löst bifogat utan ledning Koldioxid (CO ) givare. Extern stoppfunktion J-8 J-5 / 6 / 7 Funktionen External Emergency Stop kan bryta anläggningens drift oberoende av andra startsignaler t.ex. i en nödsituation. En VDC-signal läggs t.ex. med en rökdetektor via en slutarkontakt () från pol J-8 till pol J-5 (DI#), J-6 (DI#) eller J-7 (DI#). Anläggningen startar med de programmerade startsignalerna. Bryts funktionens signal, stoppar anläggningen direkt oavsett drifttillstånd. Ingång DI#, DI# eller DI# ska ställas in på External Emergency Stop.. Boost J-8 J-5 / 6 / 7 Boost funktionen kan användas för att tillfälligt ändra luftmängden. Funktionen programmeras med fasta styrspänningar till både till- och frånluftsfläkten vilket innebär att man kan programmera en eventuellt önskad obalans. Ventilationsanläggningen kan som tillval fås levererad med en CO -givare. Denna kan fås monterad i anläggningen eller som extern sensor (visas här) för montage på vägg. Den externa sensorn placeras enligt ritning i avsnitt. Anläggningspositionering. Anslutningskabeln för CO -givaren är en skärmad datakabel. För montage hänvisas till vägledningen som bifogas med CO -givaren. Sensorn levereras löst bifogat, utan ledning. Ved boost-funktionen läggs en VDC-signal från pol J-8 via en extern kontakt (t.ex. en brytare) () til pol J-5 (DI#), J-6 (DI#) eller J-7 (DI#). Anläggningen skiftar till boost funktionen när kontakten stängs. Om signalen avbryts går anläggningen tillbaks till normal drift. Är anläggningen stoppad så startar funktionen anläggningent. Ingång DI#, DI# eller DI# skall inställas till Boost och styrspänningarna för funktionen programmeras. CO -givaren har ett givarområde från 0 till 000 ppm CO. 6

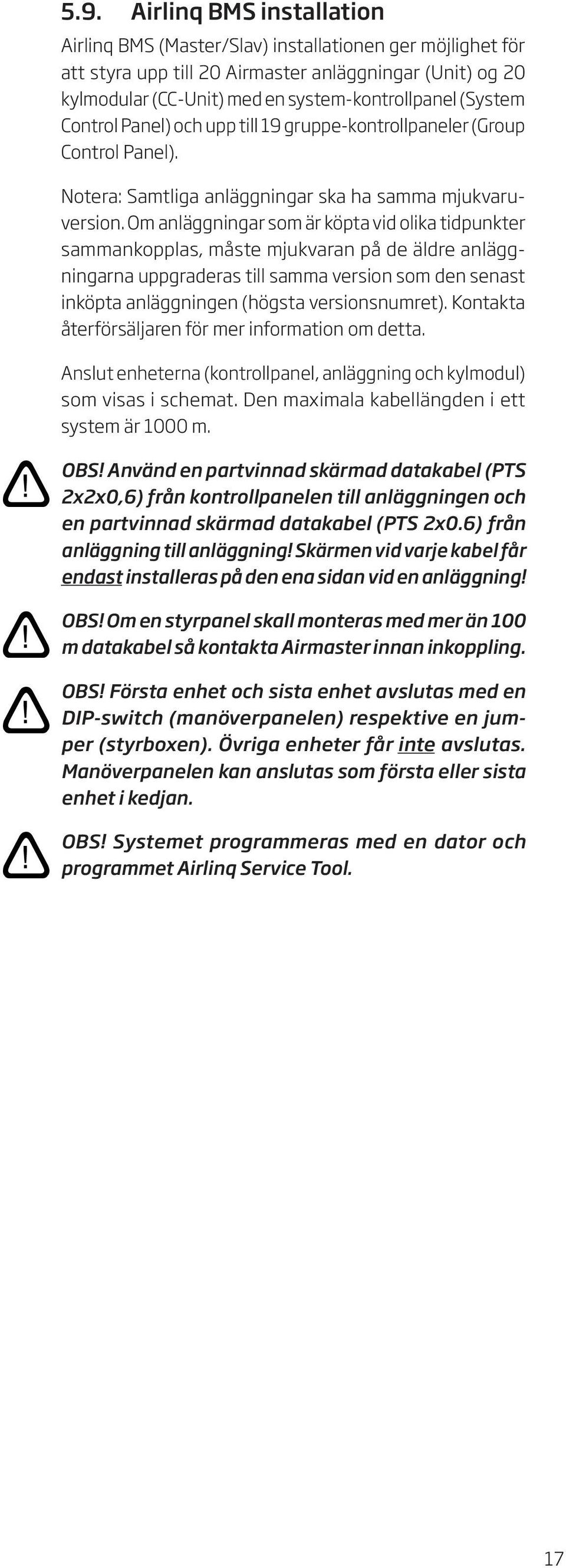

17 5.9. Airlinq BMS installation Airlinq BMS (Master/Slav) installationen ger möjlighet för att styra upp till 0 Airmaster anläggningar (Unit) og 0 kylmodular (CC-Unit) med en system-kontrollpanel (System Control Panel) och upp till 9 gruppe-kontrollpaneler (Group Control Panel). Notera: Samtliga anläggningar ska ha samma mjukvaruversion. Om anläggningar som är köpta vid olika tidpunkter sammankopplas, måste mjukvaran på de äldre anläggningarna uppgraderas till samma version som den senast inköpta anläggningen (högsta versionsnumret). Kontakta återförsäljaren för mer information om detta. Anslut enheterna (kontrollpanel, anläggning och kylmodul) som visas i schemat. Den maximala kabellängden i ett system är 000 m. OBS! Använd en partvinnad skärmad datakabel (PTS xx0,6) från kontrollpanelen till anläggningen och en partvinnad skärmad datakabel (PTS x0.6) från anläggning till anläggning! Skärmen vid varje kabel får endast installeras på den ena sidan vid en anläggning! OBS! Om en styrpanel skall monteras med mer än 00 m datakabel så kontakta Airmaster innan inkoppling. OBS! Första enhet och sista enhet avslutas med en DIP-switch (manöverpanelen) respektive en jumper (styrboxen). Övriga enheter får inte avslutas. Manöverpanelen kan anslutas som första eller sista enhet i kedjan. OBS! Systemet programmeras med en dator och programmet Airlinq Service Tool. 7

18 System: CC-Unit (0) Junction Box () CC-Unit (y) max. cm System Control Panel MASTER, Unit (0) SLAVE, Unit () Group Control Panel () SLAVE, Unit () SLAVE, Unit (x) El-diagram datakabel: PTS xx0,6 V V A A B B PTS x0,6 A A B B PTS x0,6 A A B B CC-Unit (0) (id0) A B Junction Box V max. cm A B PTS xx0,6 V V A A B B PTS xx0,6 V V A A B B PTS x0,6 A A B B CC-Unit (y) (idy) A Jumper ON B V A B System Control Panel (id79) V A B MASTER Unit (0) (id0) SLAVE Unit () (id) V A B V A B Group Control Panel (id6) V A B SLAVE Unit () (id) SLAVE Unit (x) (idx) V A B DIP-switch ON Serie AMP/AMS/DV AML/CV CC Kontakt J J6 J6 DIP-switch / Jumper OFF Jumper OFF OBS! Kopplingsboxen (Junction Box) skall monteras i omedelbar närhet till manöverpanelen. Ett längre kabel än cm kan medföra kommunikationsproblem. DIP-switch vid en kontrollpanel är som standard på ON. ON: OFF: 5.0. Kontroll av elektrisk installation ja nej ON ON Kontrollpanel Installerad Närvarogivare (PIR) installerad CO -givare installerad Manuell start installerad A-BMS installerad Master/Slav installerad Strömförsörjning installerad Jumper i styrboxen är som standard på OFF (öppen). AMP/AMS/CC/DV AML/CV serie OFF: OFF: Montörens namn: Notering: ON: ON: 8

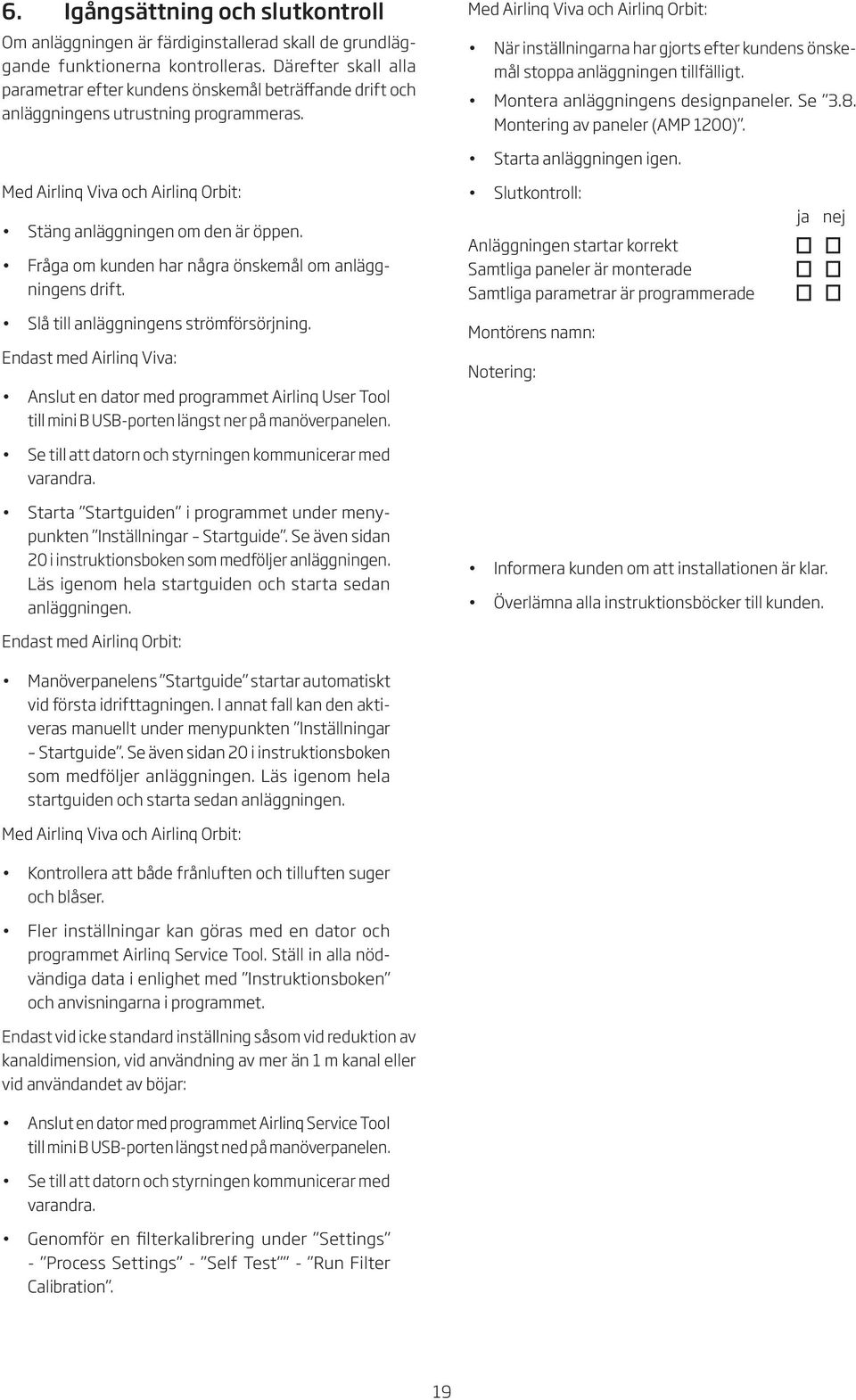

19 6. Igångsättning och slutkontroll Om anläggningen är färdiginstallerad skall de grundläggande funktionerna kontrolleras. Därefter skall alla parametrar efter kundens önskemål beträffande drift och anläggningens utrustning programmeras. Med Airlinq Viva och Airlinq Orbit: När inställningarna har gjorts efter kundens önskemål stoppa anläggningen tillfälligt. Montera anläggningens designpaneler. Se.8. Montering av paneler (AMP 00). Med Airlinq Viva och Airlinq Orbit: Stäng anläggningen om den är öppen. Fråga om kunden har några önskemål om anläggningens drift. Slå till anläggningens strömförsörjning. Endast med Airlinq Viva: Anslut en dator med programmet Airlinq User Tool till mini B USB-porten längst ner på manöverpanelen. Se till att datorn och styrningen kommunicerar med varandra. Starta anläggningen igen. Slutkontroll: Anläggningen startar korrekt Samtliga paneler är monterade Samtliga parametrar är programmerade Montörens namn: Notering: ja nej Starta Startguiden i programmet under menypunkten Inställningar Startguide. Se även sidan 0 i instruktionsboken som medföljer anläggningen. Läs igenom hela startguiden och starta sedan anläggningen. Informera kunden om att installationen är klar. Överlämna alla instruktionsböcker till kunden. Endast med Airlinq Orbit: Manöverpanelens Startguide startar automatiskt vid första idrifttagningen. I annat fall kan den aktiveras manuellt under menypunkten Inställningar Startguide. Se även sidan 0 i instruktionsboken som medföljer anläggningen. Läs igenom hela startguiden och starta sedan anläggningen. Med Airlinq Viva och Airlinq Orbit: Kontrollera att både frånluften och tilluften suger och blåser. Fler inställningar kan göras med en dator och programmet Airlinq Service Tool. Ställ in alla nödvändiga data i enlighet med Instruktionsboken och anvisningarna i programmet. Endast vid icke standard inställning såsom vid reduktion av kanaldimension, vid användning av mer än m kanal eller vid användandet av böjar: Anslut en dator med programmet Airlinq Service Tool till mini B USB-porten längst ned på manöverpanelen. Se till att datorn och styrningen kommunicerar med varandra. Genomför en filterkalibrering under Settings - Process Settings - Self Test - Run Filter Calibration. 9

20 Bilaga Måttritningar AMP 900 H AMP900HM (x) 6 9 5* * 789* * * 98* 68* (x) 9 6 AMP900HD * 5* 789* * 800 8* 98* 68* * Mått kan reduceras med upp till 50mm utan panel och maskinskorna helt nerskruvade. Bilaga - 0 = Tilluft = Frånluft = Intag = Avluft 5 = El-anslutning 6 = Kondensavlopp 7 = Servicelucka 8 = Anslutning Vattenvärmebatteri (FREM (tillop) och RETUR (retur) 9 = Vinkelbeslag

21 AMP 900 V AMP900VM 9 * 789* * 800 8* 98* 68* AMP900VD * 789* 9 85* * 98* 68* * Mått kan reduceras med upp till 50mm utan panel och maskinskorna helt nerskruvade. Bilaga - = Tilluft = Frånluft = Intag = Avluft 5 = El-anslutning 6 = Kondensavlopp 7 = Servicelucka 8 = Anslutning Vattenvärmebatteri (FREM (tillop) och RETUR (retur) 9 = Vinkelbeslag

22 AMP 00 H AMP00HL AMP00HR = Tilluft = Frånluft 5 = Servicelucka (El-anslutning) 6 = Kondensavlopp = Intag = Avluft 7 = Servicelucka 8 = Ventiler värmevattenbatteri Bilaga -

23 AMP00HC AMP 00 V AMP00VL Ø00 Ø = Tilluft = Frånluft 5 = Servicelucka (El-anslutning) 6 = Kondensavlopp = Intag = Avluft 7 = Servicelucka 8 = Ventiler värmevattenbatteri 6 7 Bilaga -

24 AMP00VR Ø00 Ø AMP00VC Ø00 Ø = Tilluft = Frånluft = Intag = Avluft = Servicelucka (El-anslutning) 6 = Kondensavlopp 7 = Servicelucka 8 = Ventiler värmevattenbatteri Bilaga -

25 Bilaga Ytterligare mått Kombihuv Anslutning Vatteneftervärmebatteri och kondensdränera AMP 900 AMP x Ø ø Ø x / Anslutning från undersidan: : FREM, : RETUR : KONDENS Bilaga - 5

26 Bilaga El-diagram Standardanslutning AMP 900 L N PE S J-V J- J-A J-B OR V OR/BK BU A BU/BK B P BK: Svart BU: Blå GN: Grön OR: Orange YE: Gul J-0 J-9 J-9 J-7 - V + NC NC B (*) EM (*) J J 5 X OR BU YE/ GN L N PE S A NO COM J- J- J- J- J-8 J-6 J-8 J-5 J V B (*) External start (*) A-BMS start (*) J- A-BMS flow (*) J- J- J- < V/00mA/VA 0-0V J- A-BMS temp. (*) V 0-0V COM Alarm (*) J Kontakt tillvalsanslutning J- V (DC) utgång, en givare J- ( V) J- Larmplint (NO) J- Larmplint J-5 Analog BMS Start/External Emergency Stop, digital ingång (DI#) J-6 Extern start, digital ingång (DI#) J-7 PIR-signal, digital ingång (DI#) J-8 V (DC) utgång J-9 V (DC) utgång J-0 PIR J- (CO -signal, analog BMS flödessignal, analog BMS temperatursignal) J- 0-0 Volt CO -signal ingång (AI#) J- 0-0 Volt analog BMS temperatursignal ingång (AI#) J- 0-0 Volt analog BMS flödessignalingång (linjär) (AI#) J Mini-B USB-kontakt (datoranslutning) J5 BMS-kontakt (LON, KNX, MODBUS, BACnet TM ) (*) Tillval A Ventilationsanläggning B Rörelsegivare (PIR) (*) B Extern CO -givare (*) EM Energimätare (*) P Kontrollpanel S Försörjningsdelare (levereras inte från Airmaster) S Larmkontakt X Kopplingsplint strömförsörjning External Emergency Stop, Boost se avsnitt Externa anslutningar. Alla digitala och analoga ingångar kan programmeras via dator med programmet Airlinq Service Tool. J Kontakt kontrollpanel J-V V (DC) utgång J- ( V) J-A + RS85 (A) J-B - RS85 (B) Bilaga - 6

27 Standardanslutning AMP 00 ( faser) L L L N PE J-V J- J-A J-B OR V OR/BK BU A BU/BK B P BK: Svart BU: Blå GN: Grön GY: Grå OR: Orange YE: Gul S J-0 J-9 J-9 J-7 - V + NC NC B (*) EM* J- J- J- J- 7 8 V 0-0V B (*) A X J J 5 OR GY BK BU L L L N PE JJ Kontakt tillvalsanslutning J- V (DC) utgång, en givare J- ( V) J- Larmplint (NO) J- Larmplint J-5 Analog BMS Start/External Emergency Stop, digital ingång (DI#) J-6 Extern start, digital ingång (DI#) J-7 PIR-signal, digital ingång (DI#) J-8 V (DC) utgång J-9 V (DC) utgång J-0 PIR J- (CO -signal, analog BMS flödessignal, analog BMS temperatursignal) J- 0-0 Volt CO -signal ingång (AI#) J- 0-0 Volt analog BMS temperatursignal ingång (AI#) J- 0-0 Volt analog BMS flödessignalingång (linjär) (AI#) S J Kontakt kontrollpanel J-V V (DC) utgång J- ( V) J-A + RS85 (A) J-B - RS85 (B) YE/ GN NO COM J-8 J-6 J-8 J-5 J- J 0-0V External start (*) A-BMS start (*) J- A-BMS flow (*) J- J- J- < V/00mA/VA 0-0V J- A-BMS temp. (*) COM Alarm (*) Mini-B USB stik (pc-tilslutning) J5 BMS stik (LON, KNX, MODBUS, BACnet TM ) (*) Option A Ventilationsanlæg B Bevægelsessensor (PIR) (*) B Ekstern CO sensor (*) EM Energimåler (*) P Betjeningspanel S Forsyningsadskiller (Ikke Airmaster leverance) S Alarm kontakt X Klemrække strømforsyning External Emergency Stop, Boost se avsnitt Externa anslutningar. OBS! AMP 00 ansluts som standard till faser. Utan förvärmebatteri kan AMP 00 även anslutas endast till en fas, jämfört med spänningsanslutning som visas på föregående sida. Alla digitala och analoga ingångar kan programmeras via dator med programmet Airlinq Service Tool. Bilaga - 7

28 Sammankoppling AMP 00 J 7 * "IT" IT Sensor J 8 * "RT" RT Sensor J 9 * "ETV" ETV Sensor X-L X-N X-PE BN BU YE/GN * "X" x0,75 CP (*) J5 0 J5 BK BU * "X" x0,5 FT J5 6 J5 7 J5 8 BN BK * "CO" * RD ICO (*) BN KT BU * "CH" X-N7 CH (*) x,5* YE/GN X-PE 7 J6 X-N 5 BK * "X" * BU x0,75 J6 BN * "MD" X-N BU M M WCH (*) MD Spring-return BK: Svart BN: Brun BU: Blå GN: Grön RD: Röd YE: Gul X Kopplingsplint strömförsörjning (L Fas, N Noll, PE Jordförbindelse) X Kopplingsplint kondenspump (CP) och Kondensflottör (FT) J7 Kontakt tilluftstemperaturgivare (IT) J8 Kontakt rumstemperaturgivare (RT) J9 Kontakt avluftstemperaturgivare (ETV) J5-0 Ingång kondensflottör (FT) J5- Ingång kondensflottör (FT) J5-6 Signalingång Intern CO -givare (ICO) (AI#) J5-7 Utgång Intern CO -givare (ICO) J5-8 Utgång Volt Intern CO -givare (ICO) J6- Strömförsörjning (0 Volt) avstängningsspjäll (MD) (anslutning endast på modeller med takkanaler) J6-5 Strömförsörjning (0 Volt) Vatteneftervärmebatteri (WCH) K Relä för elektriskt eftervärmebatteri (CH) * Tillval * Ledningsetikett OBS! Vill man använda tillvalet elektriskt eftervärmebatteri på en extra fas, ska pol K(L) anslutas med pol X-L() istället för pol X-L(7). Detta är dock endast möjligt med -fasanslutning. Bilaga - 8

29 Nätverksanslutning LON J5 D S Buss-A ingång och Buss-B ingång (polariteten spelar ingen roll) LON status lysdiod, röd Service Pin (testknapp) MODBUS J5- J5- Buss-B ingång J5- Buss-B utgång J5- Buss-A ingång J5-5 Buss-A utgång På varannan anläggning (,, 5, 7, ) läggs skärmen i kedjan till. D9 MODBUS kommunikation, gul LED D8 MODBUS fel, röd LED DIP-brytare inställningar: SW: På On vid den första och sista enheten i kedjan. På Off på alla andra enheter. SW/: På On när bussen kräver failsafe biasing, annars på Off. KNX J5 grå KNX J5 röd KNX + D KNX status LED, grön SW KNX key, testknapp BACnet TM /IP P P NS MS Ingång Utgang Nätverk Status LED Modul Status LED BACnet TM MS/TP Signal common Data - Shield Data + 5./. NS Nätverk Status LED MS Modul Status LED Anmärkning: Anslutningskabel skall väljas efter BMS standarden. Bilaga - 9

30 Bilaga Kombihuv till AMP 900 Montering av kombihuv Kombihuven förhindrar, att tilluften blandas upp med frånluften, eftersom luften tvingas i olika riktningar. Bakre plåten monteras provisoriskt upp, så att den sitter centrerad i förhållande till luftkanalerna. Kom ihåg: Luftkanalerna skall ha -% utåtgående fall! Se även avsnitt.5. Fasadgaller, ventilationsrör, etc. Monteringshål borras. Bakre plåten monteras ihop med luftkanalrören. Kom ihåg att foga runt ventilationsrören! Se även avsnitt.7. Fogning runt kanaler. Lockplåten levereras med en standardlängd på 00 mm och skall kortas i förhållande till tjockleken på väggen. OBS: Lockplåten får inte störa funktionen på anläggningens avluftsspjäll. Plåten monteras med av de levererade 5 mm låsmuttrar och stjärnskruvar. Mellan avstängningsplåten och ventilations-kanalen fogas med en långtidselastisk fogmassa (t.ex. silikon). Avluftstratten monteras med resterande 6 låsmuttrar. Huven monteras med de levererade skruvarna. Bilaga - 0

31 Bilaga 5 Felsökningar Uppstartsproblem kan bero på ett enkelt fel i samband med installationen. Gå därför igenom nedanstående felsökningar för att säkerställa, att installationen är korrekt. Fel : Kontrollpanelens luftmängdvisning blinkar: Felorsak: Dataförbindelsen från kontrollpanelen till anläggningen har brutits. Fel : Närvarogivare PIR utan funktion: Felorsak: Bygel från +V till första plint NC saknas eller är det skiftat runt på ledningar. Fel : CO givare utan funktion. Felorsak: Ledningar till 0-0V och är skiftade. Fel : Alt Volt utrustning fungerar inte. Felorsak: Ledningar till 0-0V och är skiftade. Ytterligare beskrivningar av fel finns i instruktionsboken. Bilaga 5 -

32 Box 7 Tel SE - 58 Sandared Sverige info@airmaster.se 90 Version
