1 HIMMELSTALUND 2 Del av Raä nr 1 i Östra Eneby socken, Östergötland Rapport över nydokumentation utförd vid arkeologidagarna av Sven-Gunnar Broström och Kenneth Ihrestam på uppdrag av Norrköpings kommun B O T A R K R A P P O R T REDOGÖRELSE FÖR DOKUMENTATIONSARBETET Bakgrund Hällristningarna vid Himmelstalund tillhör de största och märkligaste i landet. De är en av Norrköpings största sevärdheter och ligger mitt i ett välbesökt friluftsområde. Ristningarna besöks årligen av ett stort antal människor, både turister och Norrköpingsbor.

2 På stor något vågig sydvästsluttande hällyta ligger Hällristning 8,0 x 4,9 m (Ö V) bestående av 64 skepp, 7 ringfigurer, 10 fotsulor, 3 människofigurer, 19 djurfigurer, 22 vapenfigurer, 1 vagnsfigur, 1 dubbelspiral, 2 trädfigurer, 2 korsfigurer, 3 uthuggna ytor, 17 obestämbara figurer, 47 fragment och 38 skålgropar. Skeppen är cm långa, 15 skepp är av enkellinjetyp varav 3 med bemanningsstreck, 23 skepp är av dubbellinjetyp varav 8 med bemanningsstreck, 4 med spantstreck, 5 med både bemanningsstreck och spantstreck varav ett med lurblåsare och ett med dekorerat skrov. 26 skepp är helt uthuggna varav 15 med bemanningsstreck. Ringfigurerna är cm i diameter och består av 2 enkelringar, 1 dubbelring, 2 enkla ringkors, ett ringkors med dubbla ringar samt ett ekerhjul med 3 ringar. Bakgrund Hällristningarna vid Himmelstalund tillhör de största och märkligaste i landet. De är en av Norrköpings största sevärdheter och ligger mitt i ett välbesökt friluftsområde. Ristningarna besöks årligen av ett stort antal människor, både turister och Norrköpingsbor. Arkeologidagen Varje år anordnas runt om i landet arkeologidagen. Det är ett evenemang som på olika sätt uppmärksammar våra fina fornlämningar. Det kan vara visningar av pågående undersökningar, guidningar av fornlämningsmiljöer, föredrag m. m. I Norrköping har man åren 2013 och 2014 visat hur man dokumenterar hällristningar vid Himmelstalund. Att man började med detta var en konsekvens av den större vårdinsats som kommunen gjorde under Samma år dokumenterade vi en tidigare känd ristningsyta. Orsaken var att Theres Furuskog, som var projektledare för vårdprojektet, hade funnit en mycket ovanlig vagnsristning på denna plats. Denna behövde dokumenteras och då kom tanken upp på att göra detta inför publik på arkeologidagen Evenemanget vid Himmelstalund var så lyckat att man ville göra om det Vi fann förutom Theres vagn många andra tidigare okända figurer på hällytan. Dessutom blev det ett bra vetenskapligt resultat av insatsen. Resultatet gjorde att även Länsstyrelsen gick in med ekonomiska resurser för att få dokumentationen klar. Därför valde vi att fortsätta dokumentationen på samma häll 2014 för att på så sätt få hela ristningsytan nydokumenterad. Det kom återigen så många nya figurer så att vi inte kunde slutföra arbetet nu heller. Vi hoppas därför på att få fortsätta med resten av hällen på arkeologidagen Dokumentation Det hela börjar med att vi på kvällen belyser hällen med en strålkastare. Då ser man alla de grunt huggna figurer som inte syns i vanligt dagsljus. Alla misstänkte linjer markeras med krita. Dagen efter synar vi de markeringar vi gjort för att se om det är knackade linjer eller bar a naturliga repor i berget. De ristningar vi då ser målas i med slammad krita. När kritan torkat fotograferas ristningarna. Slutligen kalkerades figurerna med tuschpenna på plastfilm. Kalkerna har sedan scannats och databearbetats. Därmed finns det nu digitala avbildningar i form av både foton och kalkeringar. Dessa kommer att lämnas till både Riksantikvarieämbetet och Norrköpings stadsmuseum. Dessutom upprättades nya beskrivningar för att lämnas till fornlämningsregistret. Resultat De ristningar som nu dokumenterats motsvarar Nordéns lokaler 40 och 41. De första fynden här gjordes 1845 av Weide.1871 är Nordenskjöld här och dokumenterar flera av yxfigurerna. Den största insatsen gör Nordén 1921 då har utför den dokumentation som har sedan publicerar Nästa dokumentation utförs av Burenhult Vid fornminnesinventeringen 1980 gör Selinger en komplett verbal beskrivning av ristningen. Beskrivning av den dokumenterade ristningsytan. Ristningsytan motsvarar följande tidigare dokumentationer: Nordén, nr H 41och västra delen av H 40 Burenhult, östra delen av 2B FMIS = Selinge, östra delen av Östra Eneby 1:48

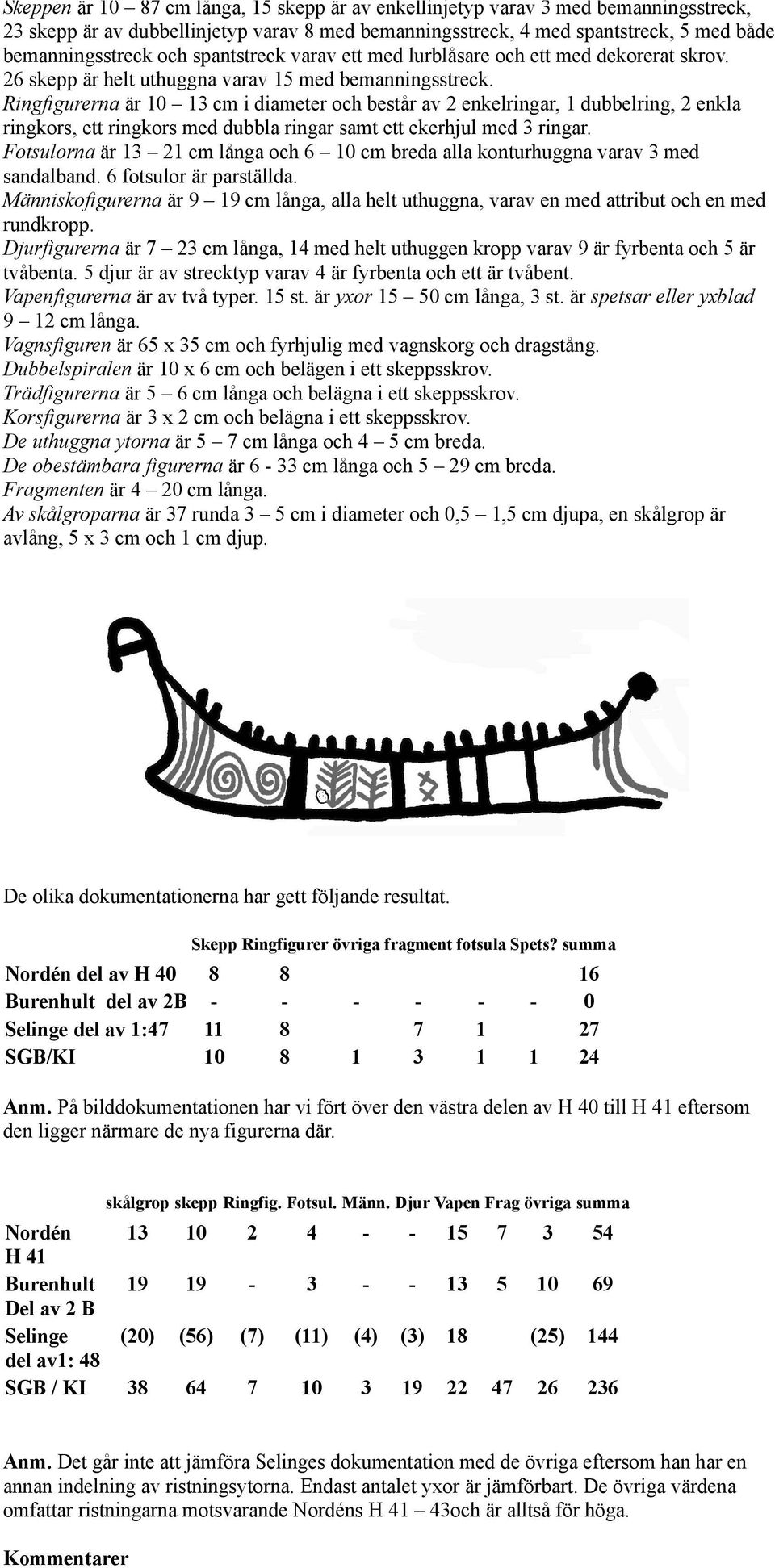

3 Skeppen är cm långa, 15 skepp är av enkellinjetyp varav 3 med bemanningsstreck, 23 skepp är av dubbellinjetyp varav 8 med bemanningsstreck, 4 med spantstreck, 5 med både bemanningsstreck och spantstreck varav ett med lurblåsare och ett med dekorerat skrov. 26 skepp är helt uthuggna varav 15 med bemanningsstreck. Ringfigurerna är cm i diameter och består av 2 enkelringar, 1 dubbelring, 2 enkla ringkors, ett ringkors med dubbla ringar samt ett ekerhjul med 3 ringar. Fotsulorna är cm långa och 6 10 cm breda alla konturhuggna varav 3 med sandalband. 6 fotsulor är parställda. Människofigurerna är 9 19 cm långa, alla helt uthuggna, varav en med attribut och en med rundkropp. Djurfigurerna är 7 23 cm långa, 14 med helt uthuggen kropp varav 9 är fyrbenta och 5 är tvåbenta. 5 djur är av strecktyp varav 4 är fyrbenta och ett är tvåbent. Vapenfigurerna är av två typer. 15 st. är yxor cm långa, 3 st. är spetsar eller yxblad 9 12 cm långa. Vagnsfiguren är 65 x 35 cm och fyrhjulig med vagnskorg och dragstång. Dubbelspiralen är 10 x 6 cm och belägen i ett skeppsskrov. Trädfigurerna är 5 6 cm långa och belägna i ett skeppsskrov. Korsfigurerna är 3 x 2 cm och belägna i ett skeppsskrov. De uthuggna ytorna är 5 7 cm långa och 4 5 cm breda. De obestämbara figurerna är 6-33 cm långa och 5 29 cm breda. Fragmenten är 4 20 cm långa. Av skålgroparna är 37 runda 3 5 cm i diameter och 0,5 1,5 cm djupa, en skålgrop är avlång, 5 x 3 cm och 1 cm djup. De olika dokumentationerna har gett följande resultat. Skepp Ringfigurer övriga fragment fotsula Spets? summa Nordén del av H Burenhult del av 2B Selinge del av 1: SGB/KI Anm. På bilddokumentationen har vi fört över den västra delen av H 40 till H 41 eftersom den ligger närmare de nya figurerna där. skålgrop skepp Ringfig. Fotsul. Männ. Djur Vapen Frag övriga summa Nordén H 41 Burenhult Del av 2 B Selinge (20) (56) (7) (11) (4) (3) 18 (25) 144 del av1: 48 SGB / KI Anm. Det går inte att jämföra Selinges dokumentation med de övriga eftersom han har en annan indelning av ristningsytorna. Endast antalet yxor är jämförbart. De övriga värdena omfattar ristningarna motsvarande Nordéns H 41 43och är alltså för höga. Kommentarer

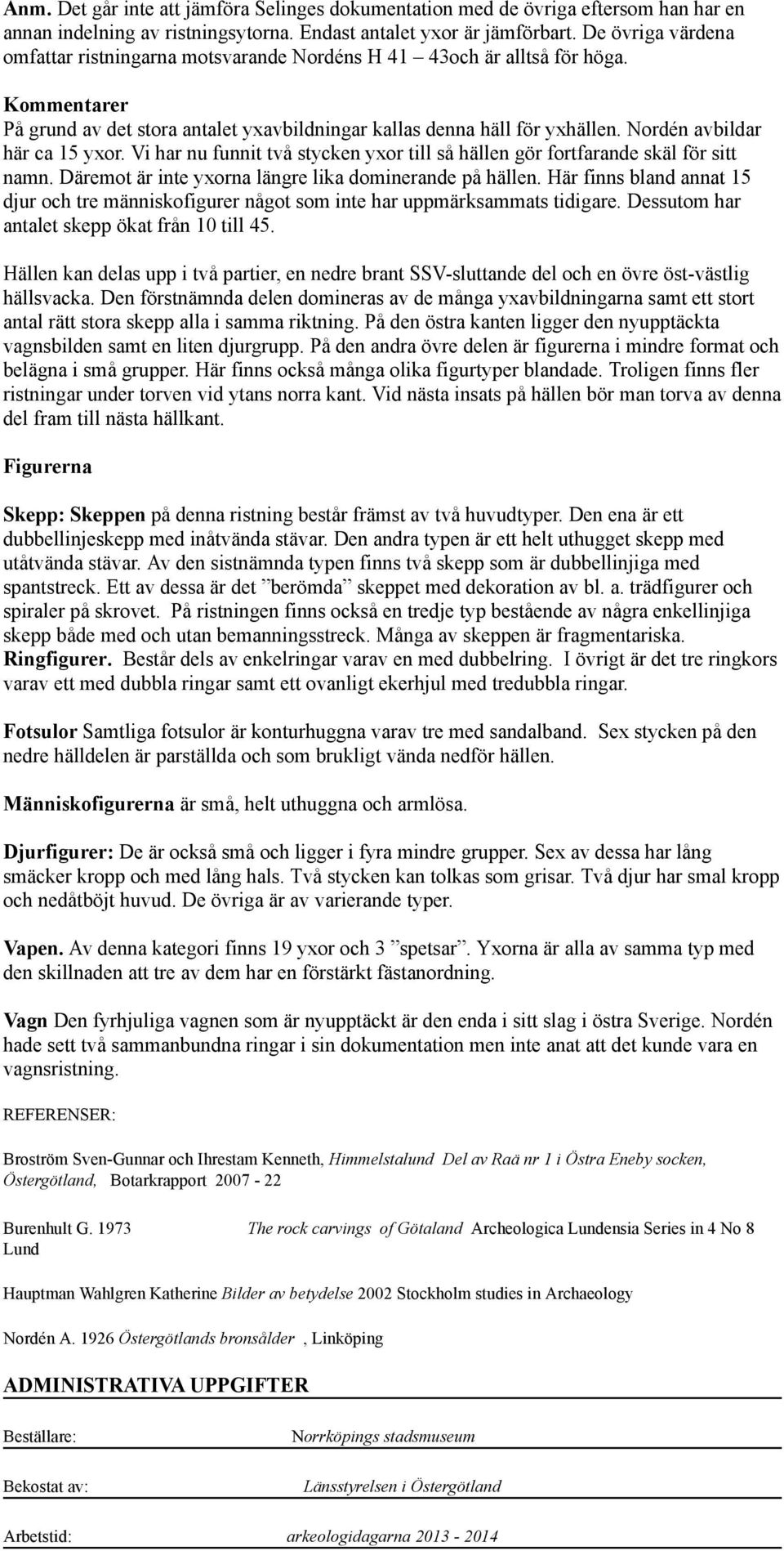

4 Anm. Det går inte att jämföra Selinges dokumentation med de övriga eftersom han har en annan indelning av ristningsytorna. Endast antalet yxor är jämförbart. De övriga värdena omfattar ristningarna motsvarande Nordéns H 41 43och är alltså för höga. Kommentarer På grund av det stora antalet yxavbildningar kallas denna häll för yxhällen. Nordén avbildar här ca 15 yxor. Vi har nu funnit två stycken yxor till så hällen gör fortfarande skäl för sitt namn. Däremot är inte yxorna längre lika dominerande på hällen. Här finns bland annat 15 djur och tre människofigurer något som inte har uppmärksammats tidigare. Dessutom har antalet skepp ökat från 10 till 45. Hällen kan delas upp i två partier, en nedre brant SSV-sluttande del och en övre öst-västlig hällsvacka. Den förstnämnda delen domineras av de många yxavbildningarna samt ett stort antal rätt stora skepp alla i samma riktning. På den östra kanten ligger den nyupptäckta vagnsbilden samt en liten djurgrupp. På den andra övre delen är figurerna i mindre format och belägna i små grupper. Här finns också många olika figurtyper blandade. Troligen finns fler ristningar under torven vid ytans norra kant. Vid nästa insats på hällen bör man torva av denna del fram till nästa hällkant. Figurerna Skepp: Skeppen på denna ristning består främst av två huvudtyper. Den ena är ett dubbellinjeskepp med inåtvända stävar. Den andra typen är ett helt uthugget skepp med utåtvända stävar. Av den sistnämnda typen finns två skepp som är dubbellinjiga med spantstreck. Ett av dessa är det berömda skeppet med dekoration av bl. a. trädfigurer och spiraler på skrovet. På ristningen finns också en tredje typ bestående av några enkellinjiga skepp både med och utan bemanningsstreck. Många av skeppen är fragmentariska. Ringfigurer. Består dels av enkelringar varav en med dubbelring. I övrigt är det tre ringkors varav ett med dubbla ringar samt ett ovanligt ekerhjul med tredubbla ringar. Fotsulor Samtliga fotsulor är konturhuggna varav tre med sandalband. Sex stycken på den nedre hälldelen är parställda och som brukligt vända nedför hällen. Människofigurerna är små, helt uthuggna och armlösa. Djurfigurer: De är också små och ligger i fyra mindre grupper. Sex av dessa har lång smäcker kropp och med lång hals. Två stycken kan tolkas som grisar. Två djur har smal kropp och nedåtböjt huvud. De övriga är av varierande typer. Vapen. Av denna kategori finns 19 yxor och 3 spetsar. Yxorna är alla av samma typ med den skillnaden att tre av dem har en förstärkt fästanordning. Vagn Den fyrhjuliga vagnen som är nyupptäckt är den enda i sitt slag i östra Sverige. Nordén hade sett två sammanbundna ringar i sin dokumentation men inte anat att det kunde vara en vagnsristning. REFERENSER: Broström Sven-Gunnar och Ihrestam Kenneth, Himmelstalund Del av Raä nr 1 i Östra Eneby socken, Östergötland, Botarkrapport Burenhult G The rock carvings of Götaland Archeologica Lundensia Series in 4 No 8 Lund Hauptman Wahlgren Katherine Bilder av betydelse 2002 Stockholm studies in Archaeology Nordén A Östergötlands bronsålder, Linköping ADMINISTRATIVA UPPGIFTER Beställare: Norrköpings stadsmuseum Bekostat av: Länsstyrelsen i Östergötland Arbetstid: arkeologidagarna

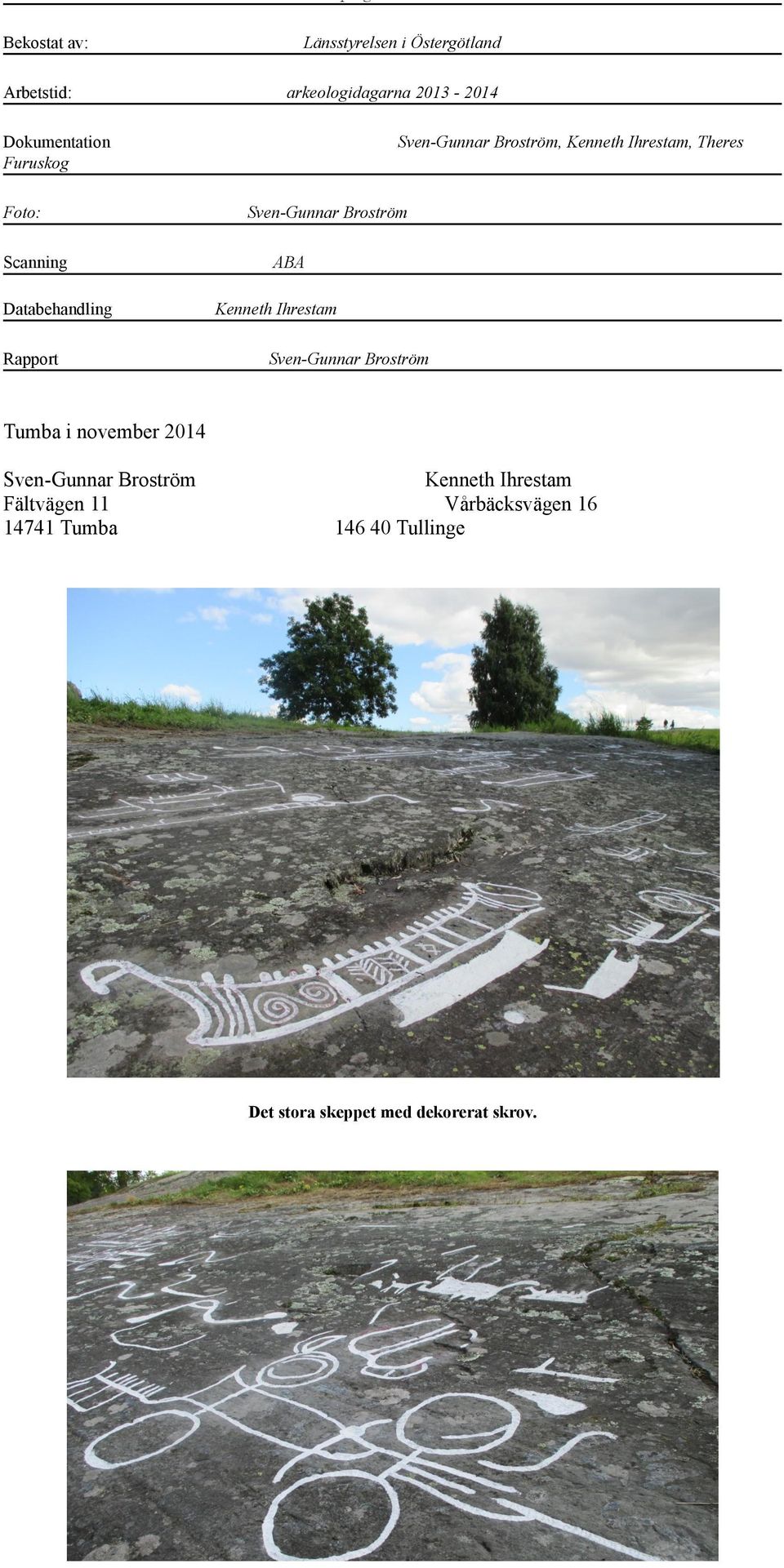

5 Beställare: Norrköpings stadsmuseum Bekostat av: Länsstyrelsen i Östergötland Arbetstid: arkeologidagarna Dokumentation Sven-Gunnar Broström, Kenneth Ihrestam, Theres Furuskog Foto: Sven-Gunnar Broström Scanning ABA Databehandling Kenneth Ihrestam Rapport Sven-Gunnar Broström Tumba i november 2014 Sven-Gunnar Broström Kenneth Ihrestam Fältvägen 11 Vårbäcksvägen Tumba Tullinge Det stora skeppet med dekorerat skrov.

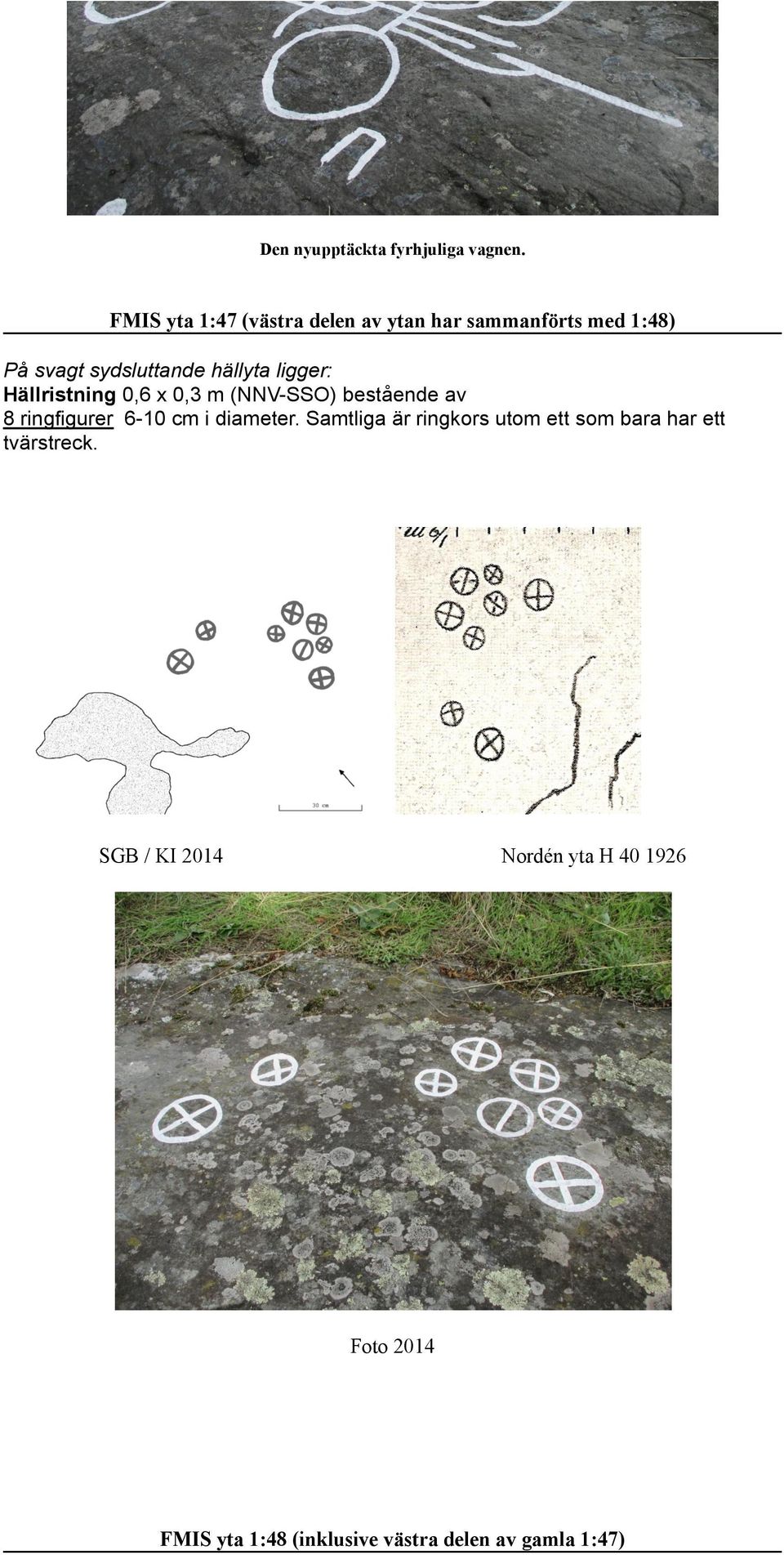

6 Den nyupptäckta fyrhjuliga vagnen. FMIS yta 1:47 (västra delen av ytan har sammanförts med 1:48) På svagt sydsluttande hällyta ligger: Hällristning 0,6 x 0,3 m (NNV-SSO) bestående av 8 ringfigurer 6-10 cm i diameter. Samtliga är ringkors utom ett som bara har ett tvärstreck. SGB / KI 2014 Nordén yta H Foto 2014 FMIS yta 1:48 (inklusive västra delen av gamla 1:47)
