HD-TC8 from HORIZON. Mätare särskilt utvecklad för de nya Internet-över-satellit-tjänsterna på KA-bandet. Signalanalysator för Ka-bandet TEST REPORT

Transkript

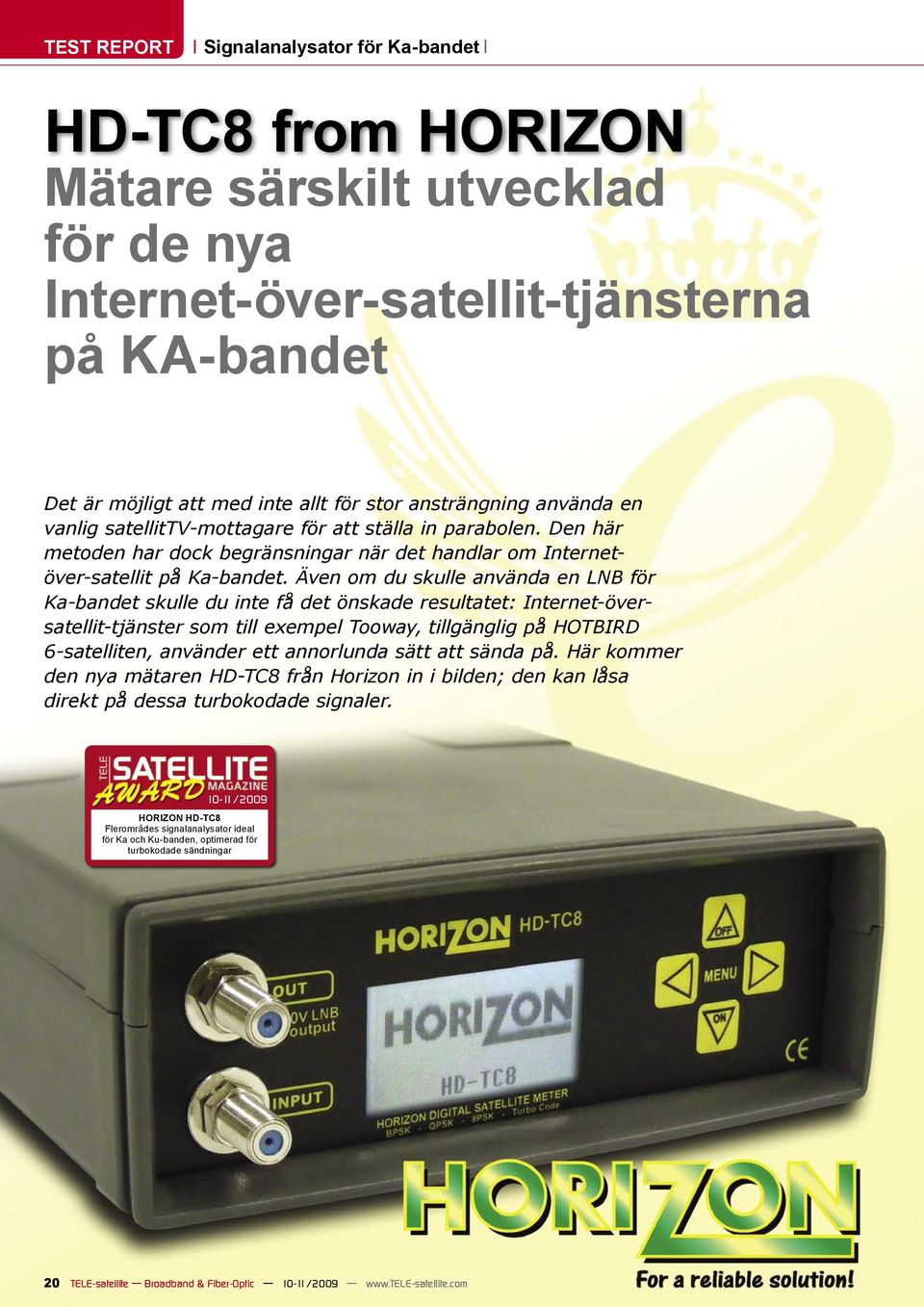

1 TEST REPORT Signalanalysator för Ka-bandet HD-TC8 from HORIZON Mätare särskilt utvecklad för de nya Internet-över-satellit-tjänsterna på KA-bandet Det är möjligt att med inte allt för stor ansträngning använda en vanlig satellittv-mottagare för att ställa in parabolen. Den här metoden har dock begränsningar när det handlar om Internetöver-satellit på Ka-bandet. Även om du skulle använda en LNB för Ka-bandet skulle du inte få det önskade resultatet: Internet-översatellit-tjänster som till exempel Tooway, tillgänglig på HOTBIRD 6-satelliten, använder ett annorlunda sätt att sända på. Här kommer den nya mätaren HD-TC8 från Horizon in i bilden; den kan låsa direkt på dessa turbokodade signaler /2009 HORIZON HD-TC8 Flerområdes signalanalysator ideal för Ka och Ku-banden, optimerad för turbokodade sändningar 20 TELE-satellite Broadband & Fiber-Optic 10-11/2009

2 TELE-satellite World Download this report in other languages from the Internet: Arabic العربية Indonesian Indonesia Bulgarian Български Czech Česky German Deutsch English English Spanish Español Farsi فارسي French Français Greek Ελληνικά Croatian Hrvatski Italian Italiano Hungarian Magyar Mandarin 中文 Dutch Nederlands Polish Polski Portuguese Português Romanian Românesc Russian Русский Swedish Svenska Turkish Türkçe Available online starting from 2 October TELE-satellite Broadband & Fiber-Optic 10-11/2009

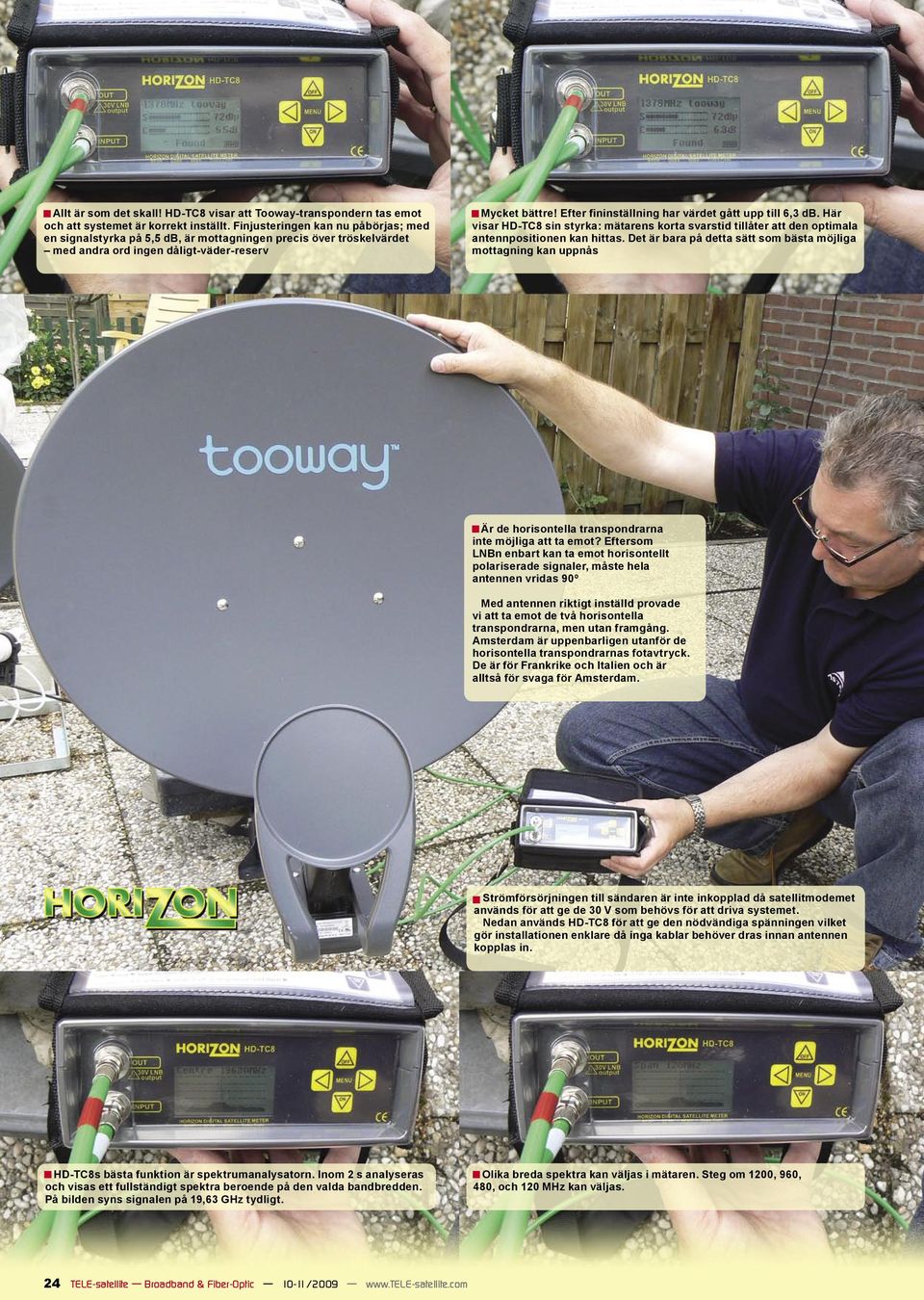

3 Ka-bandspecialist Ron Eberson justerar Tooway-antennen med HORIZON HD-TC8. Var inte rädd, antennen står som den skall. Polarisationen ställs in manuellt i Tooways system. LNBn är fixerad, vilket gör att hela antennen måste roteras vid inställning av korrekt polarisation. Tooway skickar med passande anslutningar (Tria) för sändnings och mottagningsledningar /2009 TELE-satellite Broadband & Fiber-Optic 23

4 Allt är som det skall! HD-TC8 visar att Tooway-transpondern tas emot och att systemet är korrekt inställt. Finjusteringen kan nu påbörjas; med en signalstyrka på 5,5 db, är mottagningen precis över tröskelvärdet med andra ord ingen dåligt-väder-reserv Mycket bättre! Efter fininställning har värdet gått upp till 6,3 db. Här visar HD-TC8 sin styrka: mätarens korta svarstid tillåter att den optimala antennpositionen kan hittas. Det är bara på detta sätt som bästa möjliga mottagning kan uppnås Är de horisontella transpondrarna inte möjliga att ta emot? Eftersom LNBn enbart kan ta emot horisontellt polariserade signaler, måste hela antennen vridas 90º Med antennen riktigt inställd provade vi att ta emot de två horisontella transpondrarna, men utan framgång. Amsterdam är uppenbarligen utanför de horisontella transpondrarnas fotavtryck. De är för Frankrike och Italien och är alltså för svaga för Amsterdam. Strömförsörjningen till sändaren är inte inkopplad då satellitmodemet används för att ge de 30 V som behövs för att driva systemet. Nedan används HD-TC8 för att ge den nödvändiga spänningen vilket gör installationen enklare då inga kablar behöver dras innan antennen kopplas in. HD-TC8s bästa funktion är spektrumanalysatorn. Inom 2 s analyseras och visas ett fullständigt spektra beroende på den valda bandbredden. På bilden syns signalen på 19,63 GHz tydligt. Olika breda spektra kan väljas i mätaren. Steg om 1200, 960, 480, och 120 MHz kan väljas. 24 TELE-satellite Broadband & Fiber-Optic 10-11/2009

5 Det är här som den på signalmätare specialiserade tillverkaren Horizon kommer in i bilden med sin nya modell HD-TC8. Tooways ihopbyggda LNB/förstärkare behöver 30 V för att fungera som den skall. HD-TC8 inbyggda nätaggregat kan ge detta utan att behöva anslutas till satellitmodemet, vilket gör installationen mycket enklare. Horizons HD-TC8 är en signalmätare som kan låsa direkt på den turbokodade bärsignalen i mottagaren. I n t e r n e t- ö v e r- s a t e l l i t använder huvudsakligen frekvensområdet 18,2 till 20,05 GHz på Ka-bandet. Detta område erbjuder massor av bandbredd. Olyckligtvis påverkar regn signalerna mer i detta högfrekventa område än andra frekvensband. Av denna orsak installeras denna typ av service i tempererade klimatzoner som Nordamerika (till exempel Wildblue) och Europa (exempelvis Tooway). Det testexemplar som TELE-satellit fick prova var inställt för Tooway. Medans fotavtrycket för nedladdning är hela Europa är uppladdningssidan begränsad till fyra väldigt smala strålar. Varje upplänksstråle har sin egen transponder, två med vertikal polarisation och två med horisontell polarisation. HD-TC8 låser på strålen som är tillgänglig i din region. Sändaren aktiveras inte förrän installationen är klar genom att satellitmodemet kopplas in, men spänningen som behövs, 30 V, ansluts redan under ihopbyggnaden. När mottagaren har låst på satelliten och den nödvändiga tjänsten på Ka-bandet samt att sändningsfunktionen aktiverats på modemet kommer Hur bra klarar Ka-bandet regn? Vi använde en vattenkanna för att simulera ett regn; signalstyrkan sjönk till 4,8 db för lågt för mottagning utan störande interferens. Märk att i det här fallet användes satellitmodemet till att ge de nödvändiga 30 V för att driva Tooway ODU; HD-TC8 kan ge 30V direkt på utgången. 26 TELE-satellite Broadband & Fiber-Optic 10-11/2009

6 Fotavtrycket för upplänk av data för Tooway-systemet på HOTBIRD (13º öst). Tooway-system måste installeras inom dessa fyra fotavtryck för att signalen skall vara stark nog för att kunna tas emot av satelliten. Fotavtryck för nedladdning av signaler från Toowaysystemet på 13º öst den smala bandbreddsnedladdningen att konfigureras och upprätta anslutning till Internetleverantören. Efter detta är tjänsten auktoriserad av leverantören, i det här fallet Tooway, och slutanvändaren har fått tillgång till Internet. I vårt fall används transponder 19,630 GHZ vertikal polarisation. Dessa värden anges i HD-TC8 tillsammans med den lokala oscillator frekvensen (LOF), vilken är De övriga tre frekvenserna, 1178, 1271 samt 1471 är förinställda av HORIZON för installation av Toowaysystem i andra områden. De fyra fotavtrycken överlappar varandra enbart i små områden, vilket gör att i de flesta fall kan endast en transponder användas. Daglig användning När den rätta transpondern TC8, hanteras inställningen av har valts och angivits i HD- sändar/mottagarantennen på samma sätt som för ett standard mottagningssystem: Azimuth och lutningen på skålen justeras tills HD-TC8 visar FOUND på skärmen. Signalstyrka och kvalitet visas också. I vårt fall, här på kanten av fotavtrycket, kunde vi bara komma 1 db över tröskelvärdet för mottagning: 5 db. Det var inte tillräckligt för mottagning. Vi lyckades till slut justera antennen till ett maxvärde på 6,3 db, vilket visas på HD-TC8s skärm. Vi imponerades av hur länge de inbyggda uppladdningsbara batterierna varade. Vi använde HD-TC8 sex timmar i rad och den visade inte några tecken på utmattning. När HD-TC8s egentliga jobb var avklarat, ville vi veta vad mer som fanns under skalet på den. Till att börja med ville vi veta om vi kunde ta emot alla frekvenserna på Ka-bandet. HD-TC8 kommer med en fantastisk funktion: en spektrumanalysator Efter bara ett par sekunder visar skärmen hela frekvensområdet. Det gör det möjligt att vilka frekvenser som utnyttjas för sändning. Spektrat kan ställas in från väldigt brett (1200 MHz) ned till väldigt smalt (120 MHz) i fem steg. Den breda inställningen används för att se om någonting sänds överhuvudtaget, medan de smalare används för att exakt identifiera frekvensen på sändningen. De fyra knapparna på HORIZON HD-TC8 är logiska och erbjuder enkel tillgång till de olika menyerna. För att få reda på nedre och övre gränserna på Kabandet som mätaren täcker, räcker det med ett knapptryck. Gränserna är 18,850 GHz (undre) och 20,050 Ghz (övre). Det är underbart, sändningar på Ka-bandet kan hittas och detta på bara några minuter. Men hur är det med det vanliga Ku-bandet? Kn HD- TC hantera detta? Naturligtvis! HD-TC är i själva verket en uppgradering av HORI- ZONs framgångsrika modell HDSM USB PLUS. Den till och med ser likadan ut. Precis som USB Plus kan HD-TC8 anslutas till en PC över USBanslutningen så att satellit och transponder kan ändras. Expertutlåtande + Optimerad för mottagning på Ka-bandet. Snabb uppdatering av spektra på skärmen. Extremt lång batteritid. - Informationen på skärmen är svår att se i starkt solljus. De senaste satellit och transponderdata kan laddas ner från HORIZONs hemsida, Naturligtvis där även övriga Internet-över-satellit-tjänster, vilka använder andra transponderfrekvenser. Sammanfattning För en parabolinstallatör som letar efter en mätare som inte kommer att bli gammal fort är HD-TC8 från HORIZON ett bra val eftersom Internet-över-satellittjänster blir mer och mer populära. För att upp ett sändar/ mottagarsystem är en bra signalanalysator nödvändig. HD-TC8 gör att du kan både använda den för att ställa in ett vanligt Ku-bandsystem och samtidigt ställa in ett Ka-bandsystem med upplänk. Den är verkligen två mätare i en! Ron Eberson TELE-satellite Test Center Netherlands /2009 TELE-satellite Broadband & Fiber-Optic 27
