1 Brandgardin Rökgardin Brandjalusi

2 DAN-doors har alltid haft starkt fokus på produkter som används i anslutning till brandsäkrande åtgärder. På grund av strängare lagstiftning i anslutning till branddörrar och -portar, har detta under de senaste åren kommit att bli ett viktigt produktområde inom EU. DAN-doors har utvidgat sortimentet till att även omfatta brandgardiner som kännetecknas av att vara extremt motståndskraftiga mot eld och även lätta att installera. Designen är enkel och därför kan brandgardinerna utan problem anpassas efter de flesta byggnadsprojekt och modern arkitektur.

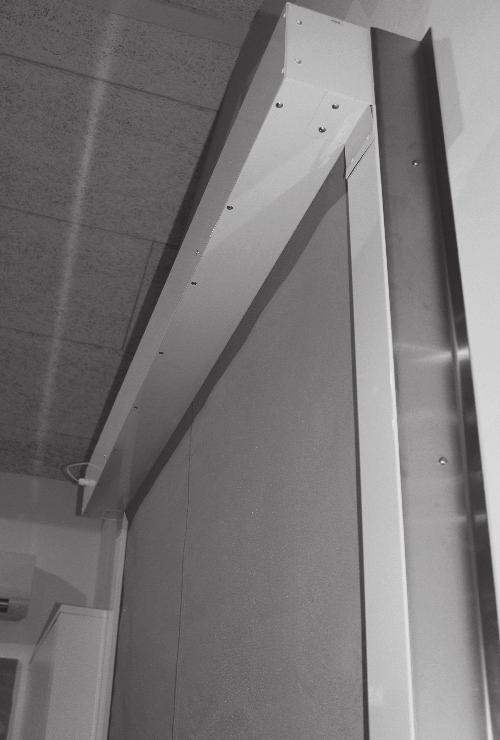

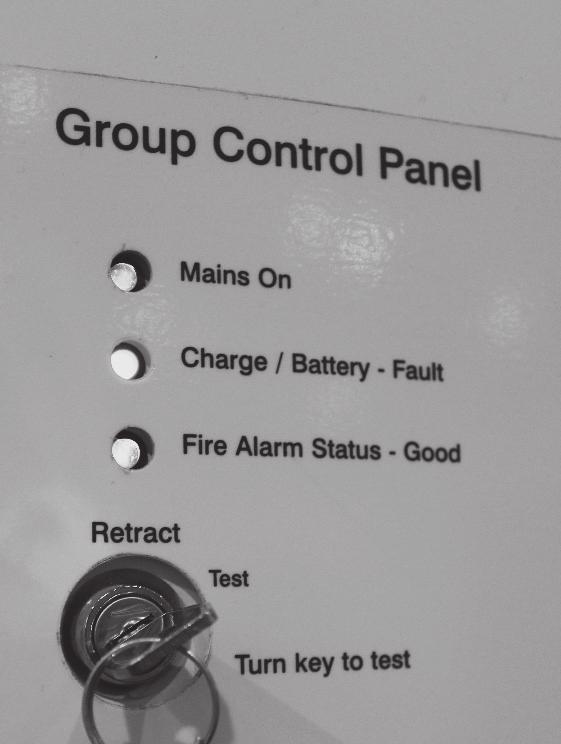

3 Brandgardiner EW 30 / EW60 / EW 90 / EW 120 Testade i enlighet med EN EN Brandsäkra i 30 till 120 min. vid grader EW-brandgardinerna är tillverkade av förstaklassig väv och har uppnått de bästa resultaten i sin klass både vad gäller tester och brandbeständighet (E) och värmestrålning (W) Gardinen: 2 lager trådförstärkt glasväv, laminerad med aluminiumfolie på yttersidorna Styrskenor: Galvaniserat stål Kassett: Galvaniserat stål Eldrift: Inbyggd 230 V rörmotor med inbyggd batteribackup och EFS-/GSF-system Förberedd för: Externa ABA-/ABDL-signaler Tillval: Kassett och styrskenor lackerade i RAL-färg efter överenskommelse Beteckning Maxbredd (m) Max fall (m) Brandmotstånd (min) Brandbeständighet (E) Värmestrålning (W) Teststandard Certifikat/ Rapporter FC2-EW30 7, BSEN 1634 Certifire CF5433 FC2-EW60 2, BSEN 1634 Certifire CF5433 FC3-EW90 2,6 2, BSEN 1634 FC4-EW120 2,6 2, BSEN 1634 WF WF WF WF FC4-EW60 7,0 4, BSEN 1634 WF Tekniska ritningar NISCHMONTERING VÄGGMONTERING

4 Brandgardiner E 60 / E 120 / E 240 Testade i enlighet med EN Brandsäkra i 60 till 240 min. Vid grader E-brandgardinerna är tillverkade av förstaklassig väv och har uppnått de bästa resultaten i sin klass både vad gäller tester och brandbeständighet (E) Gardinen: 2 lager trådförstärkt glasväv Styrskenor: Galvaniserat stål Kassett: Galvaniserat stål Eldrift: Inbyggd 230 V rörmotor med inbyggd batteribackup och EFS-/GSF-system Förberedd för: Externa ABA-/ABDL-signaler Tillval: Kassett och styrskenor lackerade i RAL-färg efter överenskommelse Beteckning Maxbredd (m) Max fall (m) Brandmotstånd (min) Brandbeständighet (E) Värmestrålning (W) Teststandard Certifikat/ Rapporter FC2-E60 Obegränsad 8,0* 60 - BSEN 1634 Certifire CF5433 FC2-E120 Obegränsad 7,0* BSEN 1634 Certifire CF5433 FC2-E240 Obegränsad 6, BSEN 1634 Certifire CF5433 Tekniska ritningar NISCHMONTERING VÄGGMONTERING

5 Rökgardiner D120 Testade i enlighet med EN D 120 testad vid 600 grader. Rökgardinerna är tillverkade av förstaklassig väv och har uppnått de bästa resultaten i sin klass i testerna Gardinen: 2 lager trådförstärkt glasväv Kassett: Galvaniserat stål Eldrift: Inbyggd 230 V rörmotor med inbyggd batteribackup och EFS-/GSF-system Förberedd för: Externa ABA-/ABDL-signaler Tillval: Styrskenor av galvaniserat stål. Kassett och styrskenor lackerade i RAL-färg efter överenskommelse Beteckning Maxbredd (m) Max fall (m) Klassificering Teststandard Certifikat/Rapporter Aktiv barriär SC1-D120 Obegränsad 10,0* D120/DH60 BSEN Certifire CF30 EC CoC 112-CPD-FA0001 Fast barriär SC2-D120 Obegränsad 10.0* D120/DH60 BSEN Certifire CF30 EC CoC 112-CPD-FA0001 Tekniska ritningar NISCHMONTERING VÄGGMONTERING

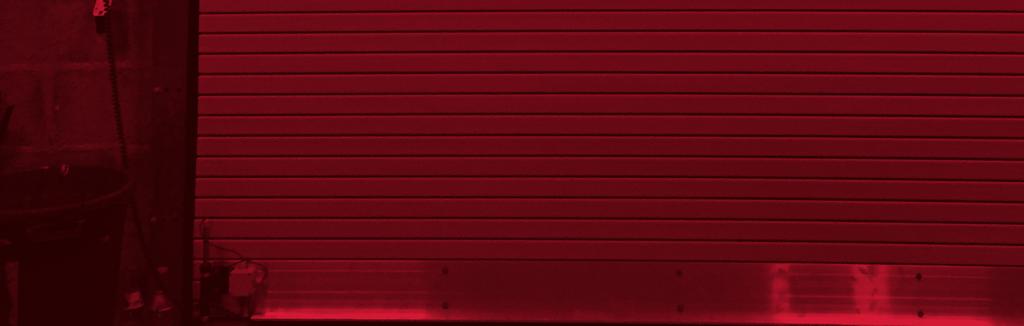

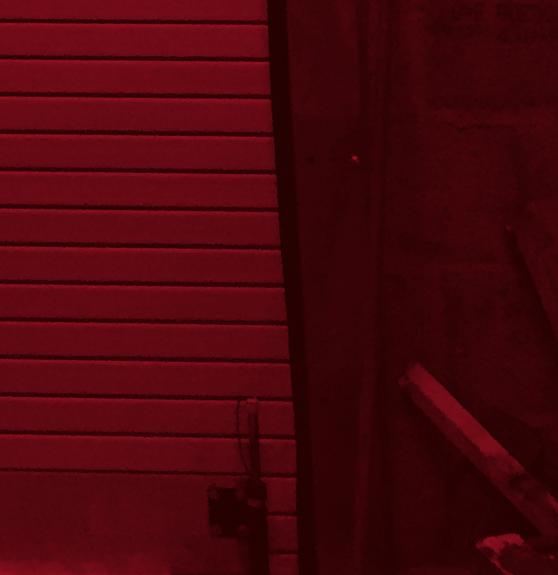

6 Brandjalusier VR60 EI1 60-C Testade i enlighet med EN EN EN Jalusimått: Lameller av 63x36 mm syntetisk materialsats grå yta Styrskenor: Galvaniserat stål med svarta tätningslister Bottenprofil: Galvaniserad med brandhämmande bottentätning Topprofil: Galvaniserad u-profil Eldrift: 3x400 V gearmotor + 24 V DC-motor batteribackup Drift: Upp/stopp/ned i frontlucka på automatskåp ABDL: Inbyggd ABDL-central Förberedd för externa ABA-/ABDL-signaler Tillval: Styrskenorna och jalusivalsen kan täckas med lackerad stålplatta, säkerhetsfotoceller, rökdetektorer Beteckning Maxbredd (m) Max fall (m) Brandmotstånd (min) Brandbeständighet (E) Värmestrålning (W) Teststandard Certifikat/ Rapporter VR60 6,0 (bxh 22 m 2 ) 5.0 (bxh 22m 2 ) 60 - CEN CEN Tekniska ritningar H 600

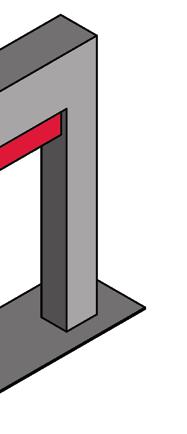

7 Nischmontering AVSKÄRMNINGENS STORLEK/DREV OVAN- FÖR MED GARDIN I EN BREDD PÅ MINDRE ÄN 6 METER* Total höjd för gardin = - 3 m x = 180 x 180 mm 3 m - 8 m x = 210 x 210 mm 8 m - 12 m x = 2 x 2 mm 12 m - 20 m x = 300 x 300 mm BRANDGARDIN AVSKÄRMNINGENS STORLEK/DREV OVANFÖR MED GARDIN I EN BREDD PÅ MIN- DRE ÄN 6 METER: Total höjd för gardin = - 3 m x = 180x290 mm 3 m - 8 m x = 210x390 mm 8 m - 12 m x = 2x440 mm 12 m - 20 m x = 300x540 mm RÖKGARDIN Väggmontering AVSKÄRMNINGENS STORLEK/DREV OVAN- FÖR MED GARDIN I EN BREDD PÅ MINDRE ÄN 6 METER* Total höjd för gardin = + x - 3 m x = 180 x 180 mm 3 m - 8 m x = 210 x 210 mm 8 m - 12 m x = 2 x 2 mm 12 m - 20 m x = 300 x 300 mm AVSKÄRMNINGENS STORLEK/DREV OVANFÖR MED GARDIN I EN BREDD PÅ MIN- DRE ÄN 6 METER: BRANDGARDIN Total höjd för gardin = + x - 3 m x = 180x290 mm 3 m - 8 m x = 210x390 mm 8 m - 12 m x = 2x440 mm 12 m - 20 m x = 300x540 mm RÖKGARDIN

8 DAN-doors AB Backa Bergögata Hisings Backa Tel.: nn@dan-doors.se johnsen.dk
