1 Innehållsförteckning INTRODUKTION Presentation av Aratron Presentation av Mulco, Breco och ContiTech Polyuretankuggremmens uppbyggnad Tillverkningsmetoder Applikationsexempel KUGGREMMAR Kuggprofiler - Översikt Tekniska data - Översikt AT AT AT ATP ATP AT T2, T T T K1/K1,5/T2/M XL, L H, XH Självstyrande kuggremmar Beskrivning av olika utföranden ATK ATK ATK TK TK TK TK1/ BAT SFAT SFAT SFAT N Övriga utföranden ATS - förstärkt uförande E-kord-högflexibelt utförande LINJÄRDRIFTER Funktion och egenskaper Linjärdriftsexempel Applikationsexempel Överslagsberäkning - dimensionering Formelsamling, begrepp och definitioner TRANSPORTÖRDRIFTER Belagda kuggremmar Mekanisk bearbetning av kuggremmar Antistatiska kuggremmar Vakuumkuggremmar Kuggremmar med medbringare Medbringare - Standardförteckning ATN - basen för ett nytt transportsystem! Synchroflexkuggremmar med medbringare Borstkuggremmar Dimensionering av transportörkuggremmar Mekaniskt remlås - Pinnskarv BERÄKNINGSUNDERLAG Dimensionering - anvisningar Säkerhet vid dimensionering Rembrandt - remberäkningsprogram Formelsamling - transmissionsteknik Tekniska data AT AT AT10/BAT10/SFAT10/ATK10K APT ATP SFAT AT20/SFAT K1, T2/M T2, T T T ATL ATL ATL KUGGREMHJUL OCH ÖVRIGA KOMPONENTER Kuggremhjul - material, ytbehandlingar, kuggluckor mm Kuggremhjul - beställningsexempel Standardhjul AT AT AT BAT ATP K1,5/T2/M T2, T T ATK ATK10K TK TK TK10K SFAT SFAT SFAT Övriga komponenter Klämplattor/spännplattor Spännrullar Glidskenor Spännelement och Taper Lock ÖVRIGT Toleranser - kuggremmar Toleranser - kuggremhjul Vinkeldrifter Förspänning Remspänningsmätare - SM Gavelplacering för styrning av kuggrem Axelparallellitet Allmänna rekommendationer

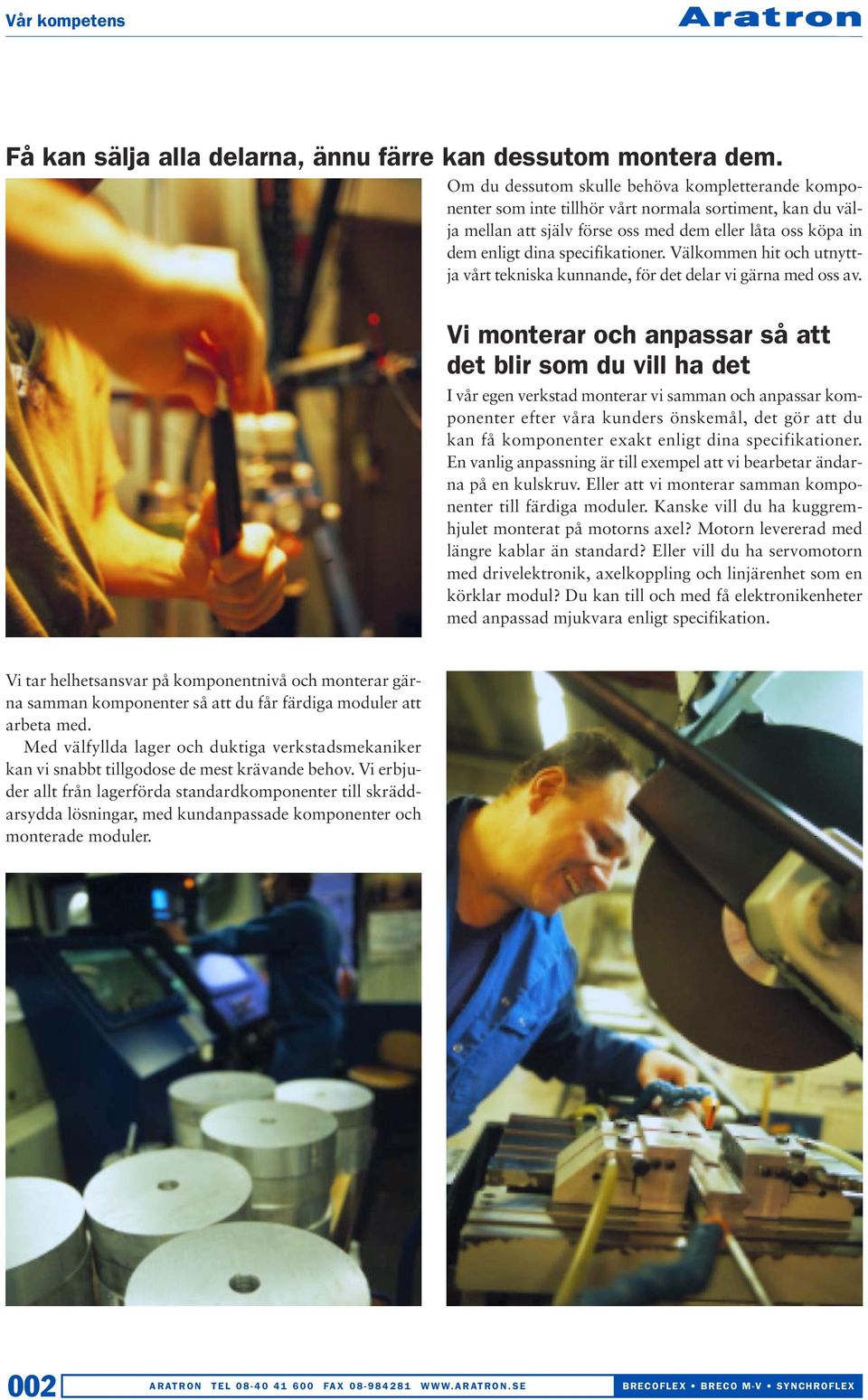

2 Vår kompetens Få kan sälja alla delarna, ännu färre kan dessutom montera dem. Om du dessutom skulle behöva kompletterande komponenter som inte tillhör vårt normala sortiment, kan du välja mellan att själv förse oss med dem eller låta oss köpa in dem enligt dina specifikationer. Välkommen hit och utnyttja vårt tekniska kunnande, för det delar vi gärna med oss av. Vi monterar och anpassar så att det blir som du vill ha det I vår egen verkstad monterar vi samman och anpassar komponenter efter våra kunders önskemål, det gör att du kan få komponenter exakt enligt dina specifikationer. En vanlig anpassning är till exempel att vi bearbetar ändarna på en kulskruv. Eller att vi monterar samman komponenter till färdiga moduler. Kanske vill du ha kuggremhjulet monterat på motorns axel? Motorn levererad med längre kablar än standard? Eller vill du ha servomotorn med drivelektronik, axelkoppling och linjärenhet som en körklar modul? Du kan till och med få elektronikenheter med anpassad mjukvara enligt specifikation. Vi tar helhetsansvar på komponentnivå och monterar gärna samman komponenter så att du får färdiga moduler att arbeta med. Med välfyllda lager och duktiga verkstadsmekaniker kan vi snabbt tillgodose de mest krävande behov. Vi erbjuder allt från lagerförda standardkomponenter till skräddarsydda lösningar, med kundanpassade komponenter och monterade moduler. 002

3 Våra produkter Mekanik I vårt breda mekanikprogram ingår komponenter för både roterande och linjära rörelser. Många produkter håller en mycket hög innovativ nivå och inom vissa områden företräder vi de absolut ledande tillverkarna i världen, i synnerhet inom linjärstyrningar och kuggremmar. KUGGREMTRANSMISSIONER AXELKOPPLINGAR SKENSTYRNINGAR KULSKRUVAR LINJÄRENHETER Motorer och växlar Vårt fokus ligger på mindre motorer och växlar för effekter under 1 kw. Vi lagerhåller ett omfattande program av motorer, växlar och kringutrustning. Med vår stora kompetens och erfarenhet inom detta område har vi stora möjligheter att ta fram specialanpassningar. AC-MOTOR DRIVELEKTRONIK STEGMOTOR KUGGVÄXELMOTOR PLANETVÄXEL Ställdon Idag använder man ställdon inom många skiftande områden. Eldrivna ställdon gör arbete och vardag bekvämare, både på arbetsplatser och i hemmen. I arbetsmöbler kan de användas för att till exempel höja, sänka och vinkla bordsskivor. De reglerar luckor och spjäll, öppnar och stänger fönster, jalusier och brandluckor. Ställdon är tysta, vilket gör att du inte riskerar att störa din omgivning. LYFTPELARE INDUSTRISTÄLLDON SKRUVDOMKRAFTER GASFJÄDRAR STÄLLDON 003

4 Mulco-gruppen Tyskland BRECO Antriebstechnik Breher GmbH & Co. Kleistrasse 53 D Porta Westfalica tel. +49 (0)5731/ fax +49(0)5731/ ContiTech Antriebssysteme GmbH Continentalstrasse 1 D Dannenberg tel. +49 (0) 5861/806-0 fax +49 (0) 5861/ dannenberg@antriebssysteme. contitech.de HILGER u. KERN GMBH Industrietechnik Käfertaler Strasse 253 D Mannheim tel. +49 (0) 621/ fax +49 (0) 621/ info.hilger-kern@t-online.de Anton Klocke Antriebstechnik GmbH Senner Strasse 151 D Bielefeld tel. +49 (0) 521/ fax +49 (0) 521/ Wilhelm Herm. Müller GmbH & Co. KG Postkamp 14 D Hannover tel. +49 (0) 511/ fax +49 (0) 511/ info@whm.net Reiff GmbH Tübinger Strasse 2-6 D Reutlingen Tel. +49 (0)7121/323-0 Fax +49 (0)7121/ info@reiff-gmbh.de Roth GmbH & Co. KG Andernacher Strasse 14 D Nürnberg tel. +49 (0) 911/ fax +49 (0) 911/ Walter Rothermundt GmbH & Co. KG Am Tannenbaum 2 D Mönchenglad-bach tel. +49 (0) 2161/ fax +49 (0) 2161/ RRG INDUSTRIE- TECHNIK GMBH Brunshofstrasse 10 D Mülheim /Ruhr tel. +49 (0) 208/ fax +49 (0) 208/ info@rrg.de MULCO Postkamp 14 D Hannover tel. +49 (0) fax +49 (0) info@t-mulco.de Schweiz Angst + Pfister AG Thurgauerstrasse 66 CH-8052 Zürich tel. +41 (0) 1/ fax +41 (0) 1/ ch-@angst-pfister.com Italien Angst + Pfister SpA Viale Teodorico 25 I Milano tel. +39 (0) 2/31061 fax +39 (0) 2/ i@angst-pfister.com Sverige Aratron AB Box S Bromma tel. +46 (0)8/ fax +46 (0)8/ info@aratron.se Frankrike BINDER MAGNETIC 1, Allée des Barbanniers F Gennevilliers Cedex tel. +33 (0) fax +33 (0) info@binder-magnetic.fr Spanien Dinámica Distribuciones S.A. Ctra. N. II, km 592,6 E S. Andreau de la Barca (Barcelona) tel / fax / dinamica@dinamica.net Österrike Doll + Corvis GmbH Modecenterstrasse 7 A-1030 Wien tel / fax +43 1/ doll_corvis@haberkorn.com Nederländerna Technische Maatschappij Bergman B.V. Postbus 752 NL-3000 AT Rotterdam tel. +31 (0) 10/ fax +31 (0) 10/ info@bergmann-tmy.nl Storbritannien Transmission Developments Co. (G.B.) Ltd. Dawkins Road Hamworthy Poole Dorset BH15 4HF England tel. +44 (0)1202/ fax +44 (0)1202/ transdev/ transdev@dial.pipex.com 004

5 Mulco-gruppen Det som förenar oss är know-how Framtidens lösningar inom transmissions-, transport- och linjärteknik fordrar högsta precision. Dessa kan hittas med hjälp av kompetent och tillförlitlig teknologi, både för skräddarsydda koncept och olika standardapplikationer. Mulco är den europeiska kontakten vid tillverkning och försäljning av polyuretankuggremmar, kuggremhjul och tillhörande komponenter, för användning världen över. Mulco står till tjänst med teknologi och service, även vid komplexa behov. Mulco koordinerar alla aktiviteter för kuggremtillverkarna Breco och ContiTech liksom för Mulcos exklusiva samarbetspartners. Mulco sörjer för informationsutbyte, teknologiöverföring och kvalitetssäkring. Mulco, originalets uppfinnare, är specialisten när det gäller frågor om kuggremdrifter. Breco-, Brecoflex och Synchroflexkuggremmar finns endast hos medlemmarna i Mulcogruppen. Med allt som hör därtill: Rådgivning, innan konstruktionen börjar, fram till omhändertagandet i eftermarknadsservicen - och hela tekniken, som behövs kring en kuggremdrift. Genom erfarenhet och know-how, ett omfattande produktprogram, snabb service på plats hos kund och ett sunt förhållande mellan pris och prestanda, har Mulco blivit symbolen för PU-kuggremmar av hög kvalitet. Och en efterfrågad partner för teknisk rådgivning inom transmissionstekniken. Aratron är en av totalt 17 Mulcopartner i Europa, och är distributör i Sverige av Breco-, Brecoflex- och Synchroflexkuggremmar. Vår långa erfarenhet av kuggremdrifter sträcker sig mer än 30 år tillbaka i tiden och gör att vi kan garantera er bästa möjliga tekniska support. Samtliga Mulcopartner återfinns på motstående sida. 005

6 ContiTech ContiTech Antriebssysteme GmbH Bakom begreppet Synchroflex kuggremmar finns den kompetens som Contitech byggt upp inom området transmissionssystem. Contitech erbjuder ett komplett program av kuggremmar av gummi och polyuretanplast och räknas, av betydande företag världen runt, som en ledande utvecklingspartner. Vid fabrikerna i Hannover, Dannenberg och Wigan (GB) producerar cirka medarbetare dagligen mer än transmissionselement. Continental AG lade grunden för kuggremmar av polyuretanplast med stålkord. Dessa kuggremmar övertygar än idag genom den höga teknologiska standarden. Därvid sörjer den kvalitetssäkring, som är integrerad i tillverkningen, för en hög, reproducerbar kvalitet. Tack vare kontinuerlig produktutveckling av Synchroflex, kvalitetssäkring enligt ISO 9001 och en bildtrogen, formbunden tillverkningsprocess, garanteras kvalitén i samarbete med de samarbetspartners som ingår i Mulco-gruppen och våra gemensamma kunder. 006

7 Breco Breco Antriebstechnik GmbH Breco tillverkar kuggremmar för transport-, linjär- och transmissionsteknik, transportkilremmar, flatremmar och specialremmar i polyuretanplast för nästan alla industriella områden. Försäljningen sker via återförsäljare både inom landet och i övriga Europa, vars tekniker och ingenjörer ställer sina erfarenheter och sitt tekniska kunnande samt en mycket bra service till användarnas och konstruktörernas förfogande. Kontinuerlig vidareutveckling tjänar till att både bibehålla och förbättra kvalitén och öppnar ständigt nya perspektiv. Engagemanget, speciellt inom vidareutvecklingen, garanterar nya, innovativa produkter för framtiden. För användaren betyder vårt know-how en chans att utveckla nya problemlösningar som bygger på väl beprövade element. Överenskommelser om licenstillverkning i länder utanför Europa, som exempelvis USA och Japan, visar det intresse som vår moderna tillverkning innebär. 007

8 008

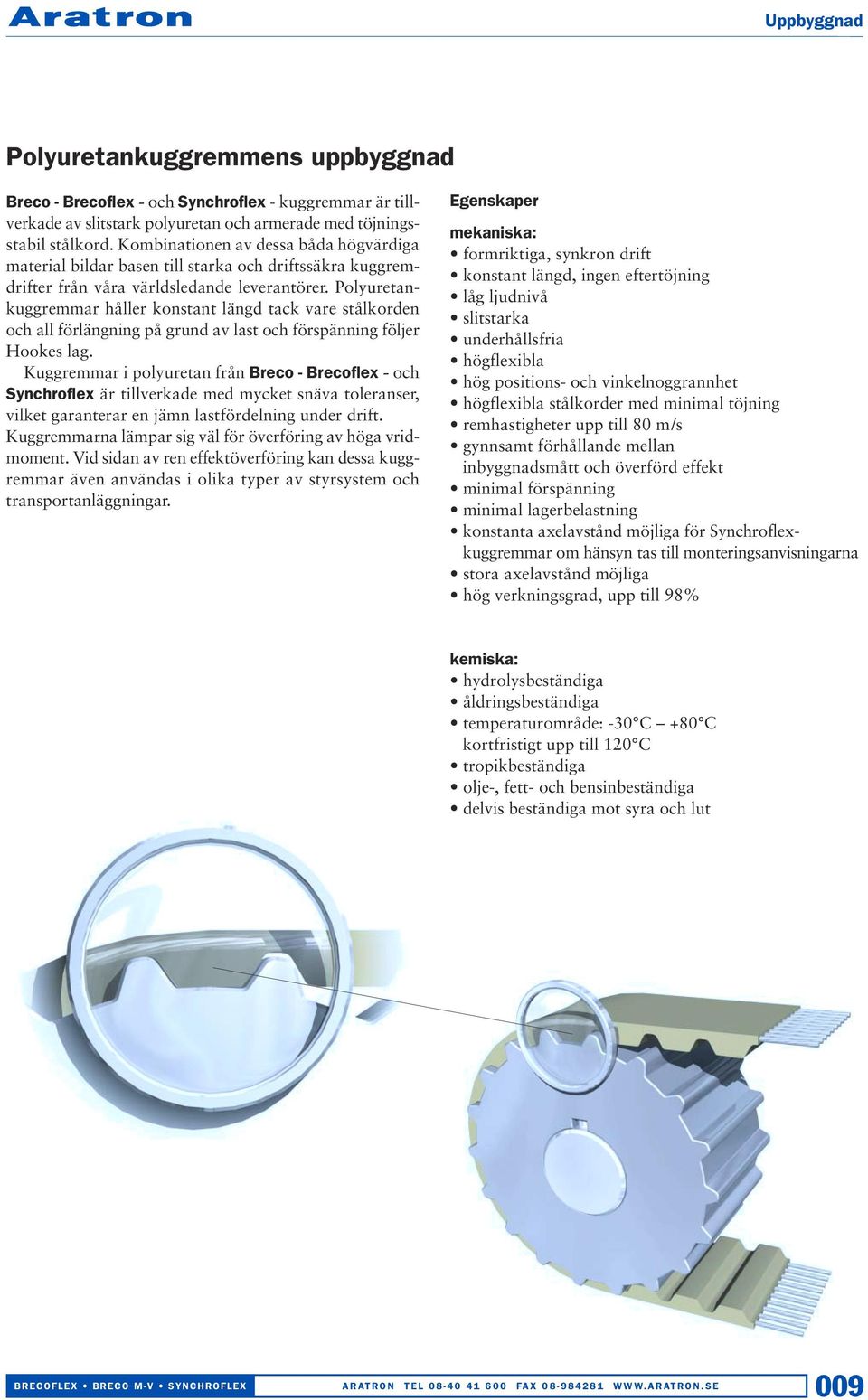

9 Uppbyggnad Polyuretankuggremmens uppbyggnad Breco - Brecoflex - och Synchroflex - kuggremmar är tillverkade av slitstark polyuretan och armerade med töjningsstabil stålkord. Kombinationen av dessa båda högvärdiga material bildar basen till starka och driftssäkra kuggremdrifter från våra världsledande leverantörer. Polyuretankuggremmar håller konstant längd tack vare stålkorden och all förlängning på grund av last och förspänning följer Hookes lag. Kuggremmar i polyuretan från Breco - Brecoflex - och Synchroflex är tillverkade med mycket snäva toleranser, vilket garanterar en jämn lastfördelning under drift. Kuggremmarna lämpar sig väl för överföring av höga vridmoment. Vid sidan av ren effektöverföring kan dessa kuggremmar även användas i olika typer av styrsystem och transportanläggningar. Egenskaper mekaniska: formriktiga, synkron drift konstant längd, ingen eftertöjning låg ljudnivå slitstarka underhållsfria högflexibla hög positions- och vinkelnoggrannhet högflexibla stålkorder med minimal töjning remhastigheter upp till 80 m/s gynnsamt förhållande mellan inbyggnadsmått och överförd effekt minimal förspänning minimal lagerbelastning konstanta axelavstånd möjliga för Synchroflexkuggremmar om hänsyn tas till monteringsanvisningarna stora axelavstånd möjliga hög verkningsgrad, upp till 98% kemiska: hydrolysbeständiga åldringsbeständiga temperaturområde: -30 C +80 C kortfristigt upp till 120 C tropikbeständiga olje-, fett- och bensinbeständiga delvis beständiga mot syra och lut 009

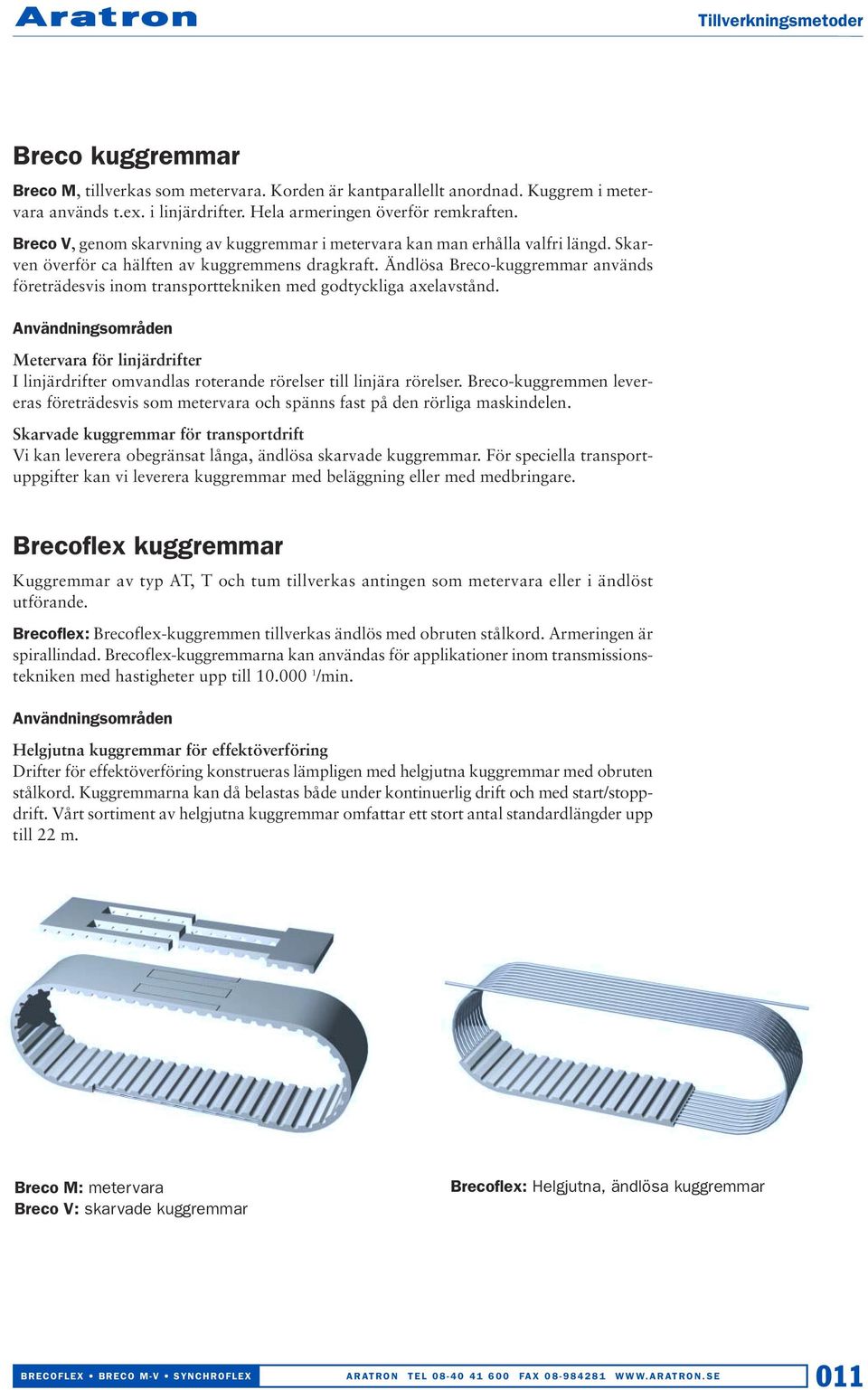

10 Tillverkningsmetoder Synchroflex kuggremmar Synchroflex kuggremmar består endast av två material: Contilan, som är slitstarkt polyuretan, och högvärdig stålkord. Den goda bindningen mellan dessa material ger möjlighet till mycket hög belastning. Tillverkningen sker med tryckgjutning och uppvisar följande fördelar Gjutform, visad med spirallindad stålkord på formkärnan. Den gjutna PU-kuggremmen är en exakt kopia av formen. Delningsnoggrannheten blir mycket hög över hela remmen. Härigenom är kuggremmen mycket väl lämpad för tillämpningar med hög vinkelnoggrannhet och höga varvtal. Minimal längdtolerans. Toleransnivån kan påverkas genom ändring av spolspänningen. Tack vare gjutningstekniken och kapilläreffekten uppnås en god bindning till stålkorden. Hög formkvalitet hos polyuretanmaterialet. Exakt avbildning av fina konturer är möjlig. Är särskilt lämplig för små delningar. DL-profil och medbringare på kuggremmens ryggsida kan formas samtidigt. Det gjutna kuggremämnet har en total användbar bredd upp till 300 mm (beroende på remtyp). Kuggremlängder: 55 till 6000 mm. Användningsområden Synchroflex kuggremmar i polyuretan används inom alla områden där man kräver synkron överföring av en vridrörelse. Detta gäller oavsett om det rör sig om effektöverföring, servostyrningar eller kopplings- och transportfunktioner. Kuggremmarna kan användas i hastigheter upp till /min. Färdiggjutet kuggremämne, delvis uppdelat i skurna kuggremmar. Lämpliga användningsområden Kontorsmaskiner Kringutrustning för datorer Textilmaskiner Träbearbetningsmaskiner Verktygsmaskiner Tryckmaskiner Pumpar Kompressorer Byggmaskiner 010

11 Tillverkningsmetoder Breco kuggremmar Breco M, tillverkas som metervara. Korden är kantparallellt anordnad. Kuggrem i metervara används t.ex. i linjärdrifter. Hela armeringen överför remkraften. Breco V, genom skarvning av kuggremmar i metervara kan man erhålla valfri längd. Skarven överför ca hälften av kuggremmens dragkraft. Ändlösa Breco-kuggremmar används företrädesvis inom transporttekniken med godtyckliga axelavstånd. Användningsområden Metervara för linjärdrifter I linjärdrifter omvandlas roterande rörelser till linjära rörelser. Breco-kuggremmen levereras företrädesvis som metervara och spänns fast på den rörliga maskindelen. Skarvade kuggremmar för transportdrift Vi kan leverera obegränsat långa, ändlösa skarvade kuggremmar. För speciella transportuppgifter kan vi leverera kuggremmar med beläggning eller med medbringare. Brecoflex kuggremmar Kuggremmar av typ AT, T och tum tillverkas antingen som metervara eller i ändlöst utförande. Brecoflex: Brecoflex-kuggremmen tillverkas ändlös med obruten stålkord. Armeringen är spirallindad. Brecoflex-kuggremmarna kan användas för applikationer inom transmissionstekniken med hastigheter upp till /min. Användningsområden Helgjutna kuggremmar för effektöverföring Drifter för effektöverföring konstrueras lämpligen med helgjutna kuggremmar med obruten stålkord. Kuggremmarna kan då belastas både under kontinuerlig drift och med start/stoppdrift. Vårt sortiment av helgjutna kuggremmar omfattar ett stort antal standardlängder upp till 22 m. Breco M: metervara Breco V: skarvade kuggremmar Brecoflex: Helgjutna, ändlösa kuggremmar 011

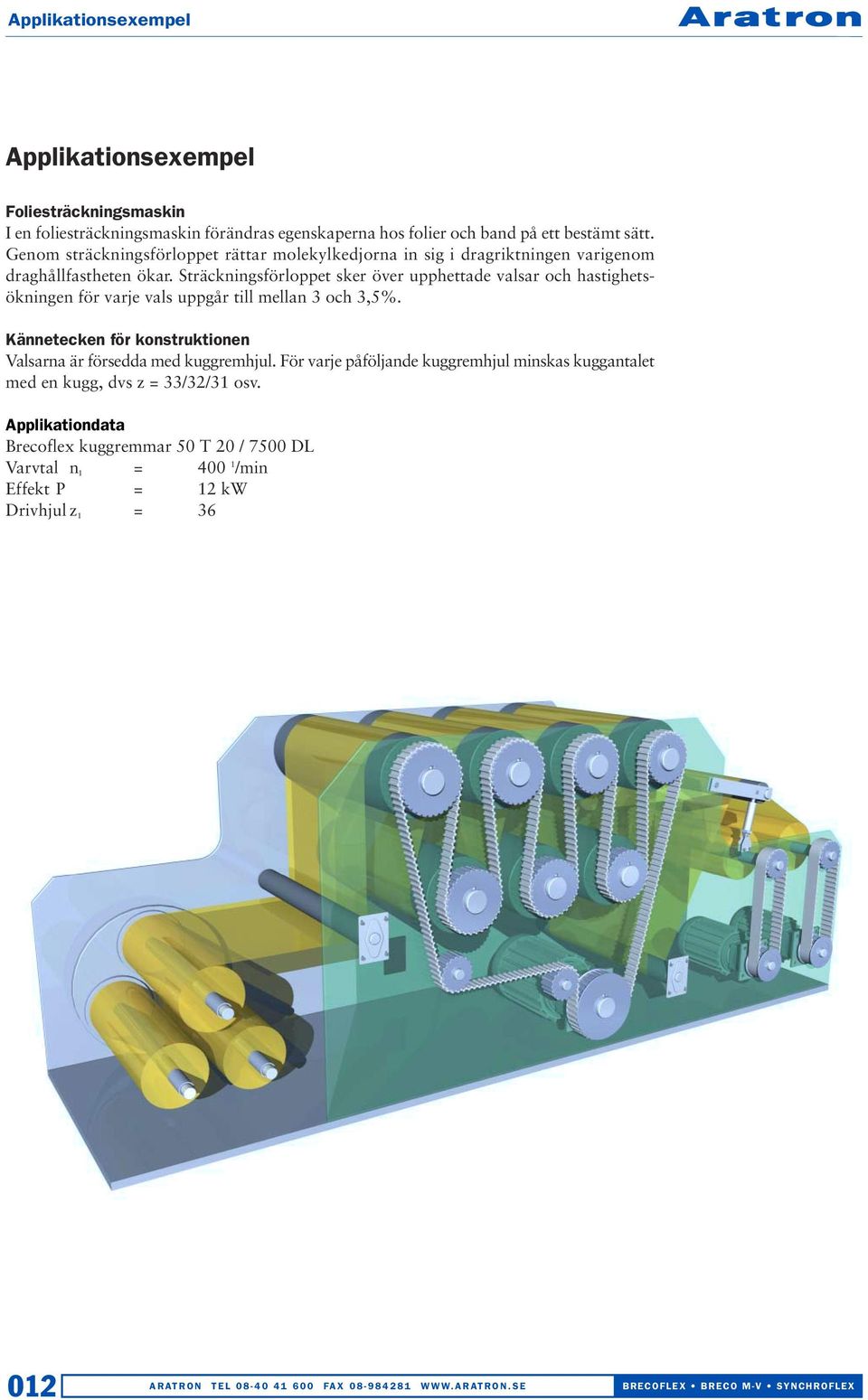

12 Applikationsexempel Applikationsexempel Foliesträckningsmaskin I en foliesträckningsmaskin förändras egenskaperna hos folier och band på ett bestämt sätt. Genom sträckningsförloppet rättar molekylkedjorna in sig i dragriktningen varigenom draghållfastheten ökar. Sträckningsförloppet sker över upphettade valsar och hastighetsökningen för varje vals uppgår till mellan 3 och 3,5%. Kännetecken för konstruktionen Valsarna är försedda med kuggremhjul. För varje påföljande kuggremhjul minskas kuggantalet med en kugg, dvs z = 33/32/31 osv. Applikationdata Brecoflex kuggremmar 50 T 20 / 7500 DL Varvtal n 1 = /min Effekt P = 12 kw Drivhjul z 1 =

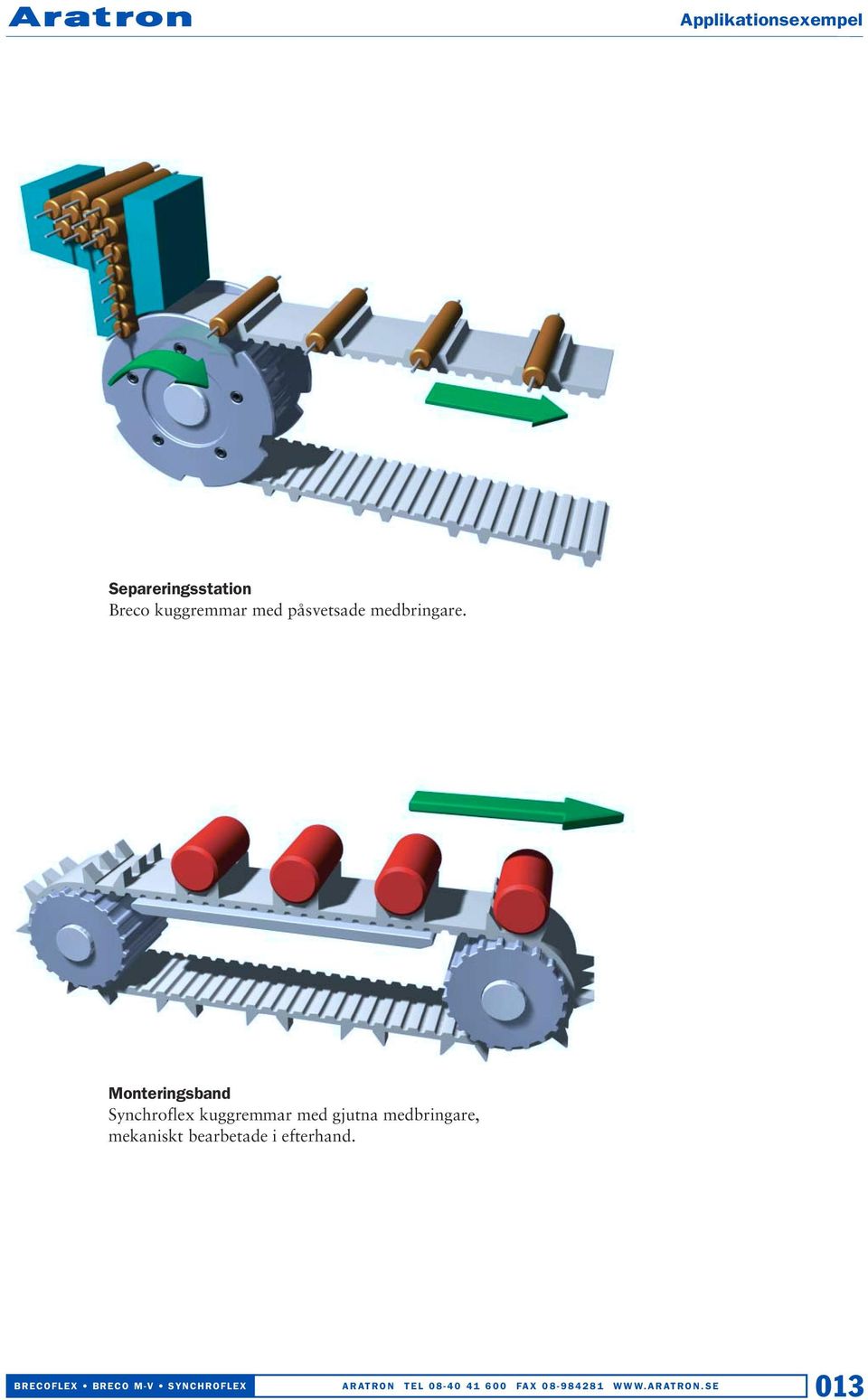

13 Applikationsexempel Separeringsstation Breco kuggremmar med påsvetsade medbringare. Monteringsband Synchroflex kuggremmar med gjutna medbringare, mekaniskt bearbetade i efterhand. 013

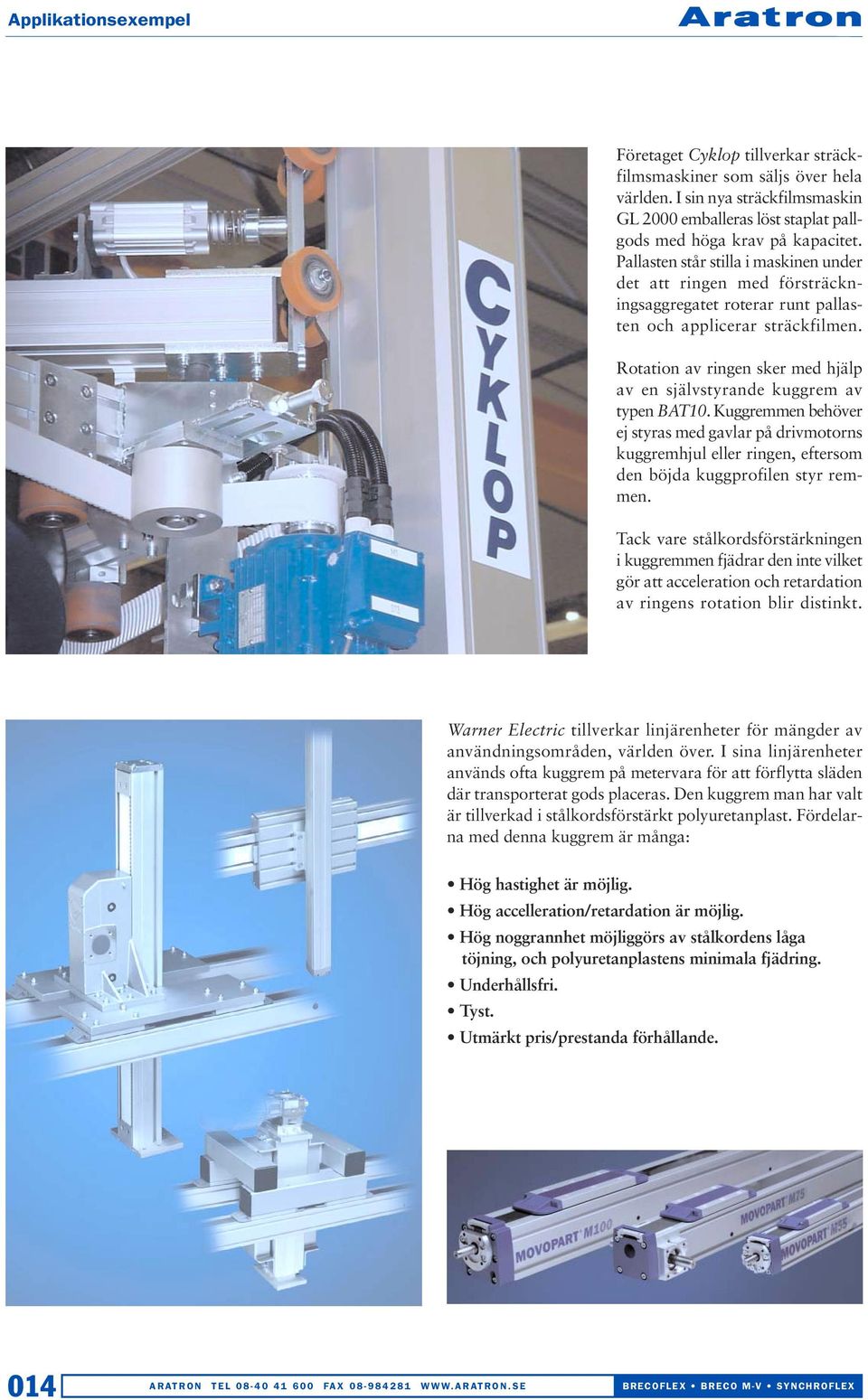

14 Applikationsexempel Företaget Cyklop tillverkar sträckfilmsmaskiner som säljs över hela världen. I sin nya sträckfilmsmaskin GL 2000 emballeras löst staplat pallgods med höga krav på kapacitet. Pallasten står stilla i maskinen under det att ringen med försträckningsaggregatet roterar runt pallasten och applicerar sträckfilmen. Rotation av ringen sker med hjälp av en självstyrande kuggrem av typen BAT10. Kuggremmen behöver ej styras med gavlar på drivmotorns kuggremhjul eller ringen, eftersom den böjda kuggprofilen styr remmen. Tack vare stålkordsförstärkningen i kuggremmen fjädrar den inte vilket gör att acceleration och retardation av ringens rotation blir distinkt. Warner Electric tillverkar linjärenheter för mängder av användningsområden, världen över. I sina linjärenheter används ofta kuggrem på metervara för att förflytta släden där transporterat gods placeras. Den kuggrem man har valt är tillverkad i stålkordsförstärkt polyuretanplast. Fördelarna med denna kuggrem är många: Hög hastighet är möjlig. Hög accelleration/retardation är möjlig. Hög noggrannhet möjliggörs av stålkordens låga töjning, och polyuretanplastens minimala fjädring. Underhållsfri. Tyst. Utmärkt pris/prestanda förhållande. 014

15 Applikationsexempel Denna förpackningsmaskin för fisk är utrustad med medbringarremmar från BRECO i vilka metallstycken har skruvats fast. Vårt standardsortiment omfattar fler än 2300 olika medbringare och finns delvis presenterat på sid Genom att utrusta denna förpackningsmaskin med vakuumkuggremmar möjliggörs hög hastighet i kombination med noggrann positionering. Mer om dessa remtyper på sid

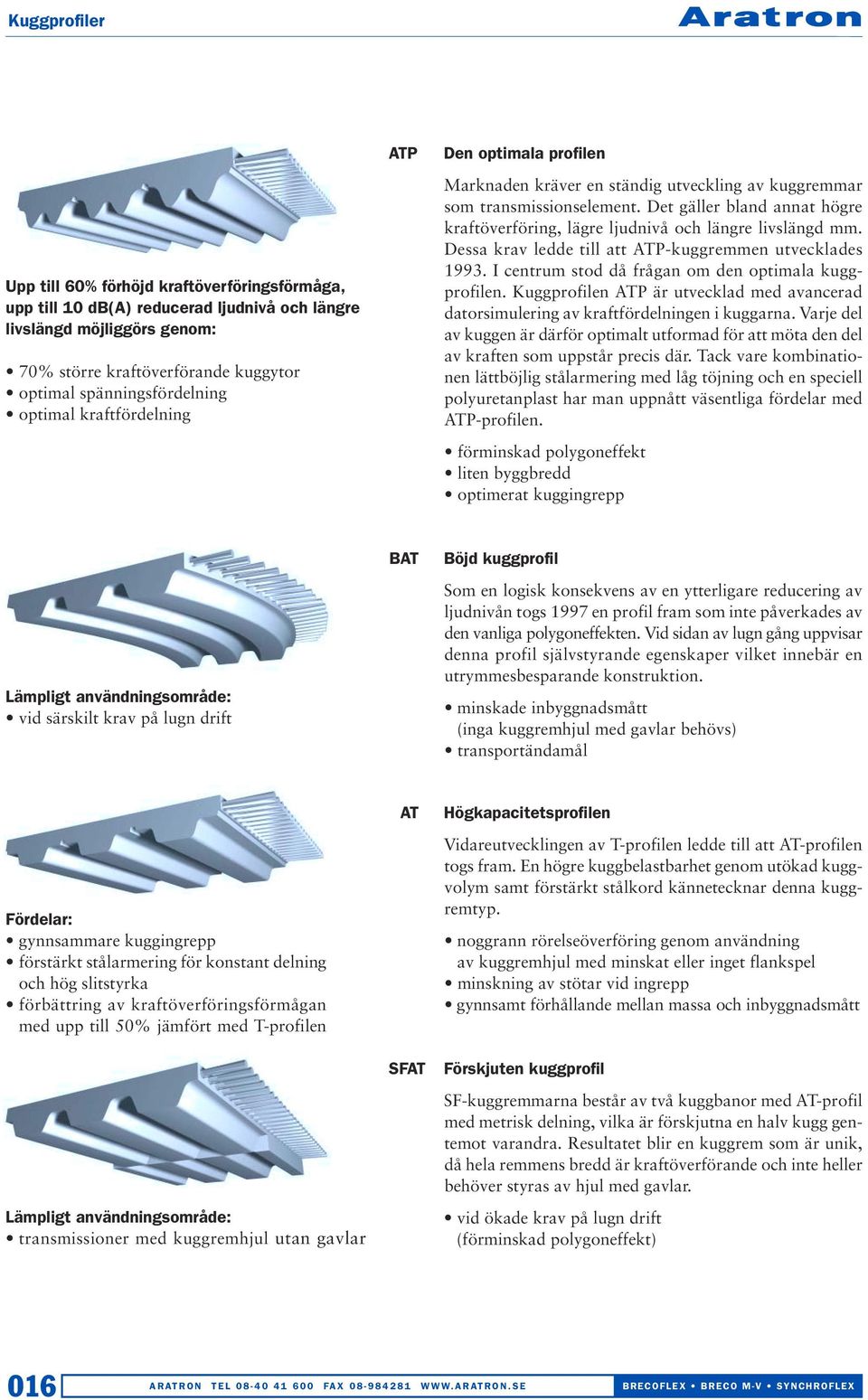

16 Kuggprofiler Upp till 60% förhöjd kraftöverföringsförmåga, upp till 10 db(a) reducerad ljudnivå och längre livslängd möjliggörs genom: 70% större kraftöverförande kuggytor optimal spänningsfördelning optimal kraftfördelning ATP Den optimala profilen Marknaden kräver en ständig utveckling av kuggremmar som transmissionselement. Det gäller bland annat högre kraftöverföring, lägre ljudnivå och längre livslängd mm. Dessa krav ledde till att ATP-kuggremmen utvecklades I centrum stod då frågan om den optimala kuggprofilen. Kuggprofilen ATP är utvecklad med avancerad datorsimulering av kraftfördelningen i kuggarna. Varje del av kuggen är därför optimalt utformad för att möta den del av kraften som uppstår precis där. Tack vare kombinationen lättböjlig stålarmering med låg töjning och en speciell polyuretanplast har man uppnått väsentliga fördelar med ATP-profilen. förminskad polygoneffekt liten byggbredd optimerat kuggingrepp Lämpligt användningsområde: vid särskilt krav på lugn drift BAT Böjd kuggprofil Som en logisk konsekvens av en ytterligare reducering av ljudnivån togs 1997 en profil fram som inte påverkades av den vanliga polygoneffekten. Vid sidan av lugn gång uppvisar denna profil självstyrande egenskaper vilket innebär en utrymmesbesparande konstruktion. minskade inbyggnadsmått (inga kuggremhjul med gavlar behövs) transportändamål Fördelar: gynnsammare kuggingrepp förstärkt stålarmering för konstant delning och hög slitstyrka förbättring av kraftöverföringsförmågan med upp till 50% jämfört med T-profilen Lämpligt användningsområde: transmissioner med kuggremhjul utan gavlar AT SFAT Högkapacitetsprofilen Vidareutvecklingen av T-profilen ledde till att AT-profilen togs fram. En högre kuggbelastbarhet genom utökad kuggvolym samt förstärkt stålkord kännetecknar denna kuggremtyp. noggrann rörelseöverföring genom användning av kuggremhjul med minskat eller inget flankspel minskning av stötar vid ingrepp gynnsamt förhållande mellan massa och inbyggnadsmått Förskjuten kuggprofil SF-kuggremmarna består av två kuggbanor med AT-profil med metrisk delning, vilka är förskjutna en halv kugg gentemot varandra. Resultatet blir en kuggrem som är unik, då hela remmens bredd är kraftöverförande och inte heller behöver styras av hjul med gavlar. vid ökade krav på lugn drift (förminskad polygoneffekt) 016

17 Kuggprofiler ATK TK Kilkuggremmar Kilkuggremmen är en kombination av en standardkuggrem och en kilrem, vilket innebär att den inte behöver styras av hjul med gavlar. Kilkuggremmarna har utvecklats främst för transportörer och hanteringsutrustningar där remmarna utsätts för större sidokrafter eller där användningssättet inte tillåter hjul med gavlar. Lämpligt användningsområde transmissioner med stora sidokrafter transportändamål T Standardprofil Kuggremmen med trapetsprofil enligt DIN 7721 är den klassiska standardkuggremmen. Lämpligt användningsområde standarddrifter drifter med dubbeltandade kuggremmar vid höga krav på böjlighet belastningsfall med motböjning Tum Profil Tumdelning enligt DIN/ISO 5296 kan erhållas i följande storlekar: M = 2,032 mm XL = 5,08 mm L = 9,525 mm H = 12,7 mm XH = 22,225 mm Lämpligt användningsområde vid drifter med tum-standard V Utvecklingen av kuggremmar i polyuretanplast började 1954 med ickenormerade delningar. Användningsområde: drifter med specialdelningar reservdelsleveranser K Profil Skarptandad profil med metrisk delning. Lämpligt användningsområde finmekaniska drifter med små mått F Flatremmar Lämpligt användningsområde drifter med höga varvtal (Synchroflex kuggremmar) drifter utan synkron rörelseöverföring dragband (ändliga och ändlösa) 017

18 Tekniska data AT 3 Effektområde: 5 kw Varvtal: ca /min Hastighet: ca 80 m/s Kuggremhjul: från z=15 Exempel på användningsområde medicinteknik, små transmissioner, hanteringsteknik AT 5 ATK5 Effektområde: 15 kw Varvtal: ca /min Hastighet: ca 80 m/s Kuggremhjul: från z=15 Exempel på användningsområde verktygsmaskiner, pumpar, textilmaskiner AT 10 BAT 10 SFAT 10 ATK 10 K6 Effektområde: 70 kw Varvtal: ca /min Hastighet: ca 60 m/s Kuggremhjul: från z=15 Exempel på användningsområde byggmaskiner, pumpar, pappersmaskiner, kompressorer, textilmaskiner, rullbanedrifter ATP 10 Effektområde: 100 kw Varvtal: ca /min Hastighet: ca 60 m/s Kuggremhjul: från z=15 Exempel på användningsområde slipmaskiner, transmissioner, verktygsmaskiner AT 20 SFAT 20 ATK20 Effektområde: över 200 kw möjligt Varvtal: ca /min Hastighet: ca 40 m/s Kuggremhjul: från z=18 Exempel på användningsområde tunga drifter, textilmaskiner, tryckmaskiner, verktygsmaskiner 018

19 Tekniska data K1,5 T2 M T2,5 Effektområde: 0,5 kw Varvtal: ca /min Hastighet: ca 80 m/s Kuggremhjul: från z=10 Exempel på användningsområde medicinteknik, finmekaniska transmissioner, filmkameror, manövertransmissioner T 5 XL TK5 Effektområde: 5 kw Varvtal: ca /min Hastighet: ca 80 m/s Kuggremhjul: från z=10 Exempel på användningsområde kontorsmaskiner, manöver- och reglertransmissioner T 10 L H TK10 Effektområde: 30 kw Varvtal: ca /min Hastighet: ca 60 m/s Kuggremhjul: från z=12 Exempel på användningsområde verktygsmaskiner, tryckpressar, textilmaskiner, huvud- och sidotransmissioner T 20 XH TK20 Effektområde: upp till ca 100 kw Varvtal: ca /min Hastighet: ca 40 m/s Kuggremhjul: från z=15 Exempel på användningsområde tunga byggmaskiner, pappersmaskiner, pumpar, kompressorer, textilmaskiner Observera I specialfall kan värdena på varvtal och hastighet väljas högre. 019

20 AT3 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 10 AT3 / 450 SFX M V SFX: Valfri bredd från 3 mm levereras. Standardbredder 6, 10, 16, 25, 32 och 50 mm. (Bredare remmar på förfrågan). Breco M: Standardbredder 8, 10 och 20 mm. Tillverkas i rullar om 50 och 100 meter. Breco-V: Standardbredder 8, 10 och 20 mm. Kortaste längd för skarvad rem anges i tabell nedan. Lagerförs av Aratron Remlängd Kuggantal SFX BFX Breco -V Std DL Std DL Std DL Remlängd Kuggantal SFX BFX Breco -V Std DL Std DL Std DL AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 / AT3 /

21 AT3 KUGGREMHJUL d max d k d b z d k d b d max = Kuggantal = Kuggtoppsdiameter = Rekommenderad gaveldiameter = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 140 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm 45 42, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter Driftsätt SFX BRECO M-V Utan motböjning Kuggremhjul z min Slät spännrulle på kuggsidan d min [mm] Med motböjning Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm]

22 AT5 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 10 AT5 / 255 SFX/BFX M V DL BFX: SFX/BFX: Breco M: Breco-V: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna AT5-kuggremmar i vilken längd som helst från 1075 upp till maximalt mm. Valfri bredd från 4 mm levereras. Standardbredder 10, 16, 25, 32, 50, 75 och 100 mm. (Bredare remmar på förfrågan.) Standardbredder 10, 16, 25, 32, 50 och 75 mm. Tillverkas i rullar om 50 och 100 meter. Standardbredder 10, 16, 25, 32, 50 och 75 mm. Kortaste längd för skarvad rem anges i tabell nedan. Lagerförs av Aratron Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco -V Std DL Std DL Std DL AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / Remlängd Kuggantal SFX BFX Breco -V Std DL Std DL Std DL AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 / AT 5 /

23 AT5 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 141 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm 45 70, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter Driftsätt SFX/BFX BRECO M-V Utan motböjning Kuggremhjul z min Slät spännrulle på kuggsidan d min [mm] Med motböjning Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm]

24 AT10 KUGGREMMAR SFX BFX Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 25 AT10 / SFX/BFX M V DL BFX: SFX/BFX: Breco M: Breco-V: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna AT10-kuggremmar i vilken längd som helst från 1080 upp till maximalt mm. Valfri bredd från 6 mm levereras. Standardbredder 25, 32, 50, 75 och 100 mm. (Bredare remmar på förfrågan.) Standardbredder 25, 32, 50, 75, 100 och 150 mm. Tillverkas i rullar om 50 och 100 meter. Standardbredder 25, 32, 50, 75, 100 och 150 mm. Kortaste längd för skarvad rem anges i tabell nedan. Lagerförs av Aratron Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 / AT10 /

25 AT10 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 142 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX/BRECO M-V BFX/BRECO M-V AT 10/SFAT 10/ATK 10 K6 BAT 10 Utan motböjning Kuggremhjul z min Slät spännrulle på kuggsidan d min [mm] Med motböjning Kuggremhjul z min Slät spännrulle på ryggsidan d min [mm]

26 ATP10 KUGGREMMAR SFX Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 25 ATP10 / SFX/BFX BFX BFX: SFX/BFX: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna ATP10-kuggremmar i vilken längd som helst från 1240 upp till maximalt mm. Valfri bredd från 6 mm levereras. Standardbredder 25, 32, 50, 75 och 100 mm. (Bredare remmar på förfrågan.) Lagerförs av Aratron Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 / ATP10 /

27 ATP10 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 144 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX Utan motböjning Kuggremhjul Slät spännrulle på kuggsidan Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm] z min d min [mm] Med motböjning 027

28 ATP15 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 25 ATP15 / SFX/BFX BFX: SFX/BFX: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna ATP15-kuggremmar i vilken längd som helst från 1500 upp till maximalt mm. Valfri bredd från 16 mm levereras. Standardbredder 25, 32, 50, 75, 100 och 150 mm. (Bredare remmar på förfrågan.) Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/ ATP15/

29 ATP15 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX Utan motböjning Kuggremhjul Slät spännrulle på kuggsidan Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm] z min d min [mm] Med motböjning 029

30 AT20 KUGGREMMAR SFX Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50 AT20 / SFX/BFX M V BFX BFX: SFX/BFX: Breco M: Breco-V: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna AT20-kuggremmar i vilken längd som helst från 1500 upp till maximalt mm. Valfri bredd från 16 mm levereras. Standardbredder 32, 50, 75, 100 och 150 mm. (Bredare remmar på förfrågan.) Standardbredder 32, 50, 75, 100 och 150 mm. Tillverkas i rullar om 50 och 100 meter. Standardbredder 32, 50, 75, 100 och 150 mm. Kortaste längd för skarvad rem anges i tabell nedan. Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 / AT20 /

31 AT20 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX BRECO M-V Utan motböjning Kuggremhjul z min Slät spännrulle på kuggsidan d min [mm] Med motböjning Kuggremhjul z min Slät spännrulle på ryggsidan d min [mm]

32 T2,5 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 10 T2,5 / SFX M V DL SFX: Breco M: Valfri bredd från 3 mm levereras. Standardbredder 4, 6 och 10 mm. (Bredare remmar på förfrågan.) Standardbredder 8, 10 och 20 mm. Tillverkas i rullar om 50 och 100 meter. Breco-V: Standardbredder 8, 10 och 20 mm. Kortaste längd för skarvad rem anges i tabell nedan. Lagerförs av Aratron Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / 210* 84 T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / 540* 216 T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / T2.5 / * = Ryggtjocklek 1,0 mm 032

33 T2,5 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 146 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm 10 7,45 3, , , ,25 3, , , ,00 3, , , ,80 3, , , ,60 4, , , ,40 5, , , ,20 6, , , ,00 7, , , ,80 7, , , ,60 8, , , ,40 9, , , ,20 10, , , ,00 10, , , ,80 11, , , ,55 11, , , ,35 12, , , ,15 13, , , ,95 13, , , ,75 13, , , ,55 14, , , ,35 15, , , ,15 16, , , ,95 16, , , ,75 17, , , ,55 17, , , ,35 20, , , ,15 20, , , ,90 21, , , ,70 21, , , ,50 22, , , ,30 23, , , ,10 24, , , ,90 24, , , ,70 24, , , ,50 25, , , Minsta kuggantal/diameter DRIFTSÄTT SFX BRECO M-V Utan motböjning Kuggremhjul Slät spännrulle på kuggsidan Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm] z min d min [mm] Med motböjning 033

34 T5 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 10 T5 / SFX/BFX M V DL BFX: SFX/BFX: Breco M: Breco-V: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna T5-kuggremmar i vilken längd som helst från 1075 upp till maximalt mm. Valfri bredd från 4 mm levereras. Standardbredder 6, 10, 16, 25, 32, 50, 75 och 100 mm. (Bredare remmar på förfrågan.) Standardbredder 6, 10, 16, 25, 32, 50 och 75 mm. Tillverkas i rullar om 50 och 100 meter. Standardbredder 10, 16, 25, 32, 50 och 75 mm. Kortaste längd för skarvad rem anges i tabell nedan. = Lagerförs av Aratron = Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 / T5 /

35 T5 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 147 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm 10 15, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX/BRECO M-V Utan motböjning Kuggremhjul Slät spännrulle på kuggsidan Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm] z min d min [mm] Med motböjning 035

36 T10 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 16 T10 / SFX/BFX M V DL BFX: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna T10-kuggremmar i vilken längd som helst från 1080 upp till maximalt mm. SFX/BFX: Valfri bredd från 6 mm levereras. Standardbredder 16, 25, 32, 50, 75 och 100 mm. (Bredare remmar på förfrågan.) Breco M: Standardbredder 16, 25, 32, 50 och 75 mm. Tillverkas i rullar om 50 och 100 meter. Breco-V: Standardbredder 16, 25, 32, 50, 75, 100 och 150 mm. Kortaste längd för skarvad rem anges i tabell nedan. Lagerförs av Aratron Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 / T10 /

37 T10 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 148 z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX/BRECO M-V Utan motböjning Kuggremhjul Slät spännrulle på kuggsidan Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm] z min d min [mm] Med motböjning 037

38 T20 KUGGREMMAR Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50 T20 / SFX/BFX M V DL BFX: SFX/BFX: Breco M: Breco-V: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna AT5-kuggremmar i vilken längd som helst från 1500 upp till maximalt mm. Valfri bredd från 16 mm levereras. Standardbredder 32, 50, 75, 100 och 150 mm. (Bredare remmar på förfrågan.) Standardbredder 16, 25, 32, 50, 75, 100 och 150 mm. Tillverkas i rullar om 50 och 100 meter. Standardbredder 16, 25, 32, 50, 75, 100 och 150 mm. Kortaste längd för skarvad rem anges i tabell nedan. Lagerförs av Aratron Standardlängd hos Breco/ContiTech Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL T20 / T20 / T20 / T20 / T20 / Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL Std DL T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 / T20 /

39 T20 KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter z d k d max d b mm mm mm z d k d max d b mm mm mm z d k d max d b mm mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT SFX/BFX/BRECO M-V Utan motböjning Kuggremhjul Slät spännrulle på kuggsidan Kuggremhjul Slät spännrulle på ryggsidan z min d min [mm] z min d min [mm] Med motböjning 039

40 K1/K1,5/T2/M KUGGREMMAR K 1 T2 Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 10 K1,5 / SFX K 1,5 M SFX Valfri bredd från 3 mm levereras. Standardbredder 4, 6 och 10 mm. (Bredare remmar på förfrågan.) Standardlängd hos Breco/ContiTech Typ Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL K1/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ K1.5/ Typ Remlängd Kuggantal SFX BFX Breco M-V Std DL Std DL M / M / M / M / M / M / M / M / M / M / M / M / M / M / M / M / K1,5/ K1.5/ K1.5/ K1.5/ T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 / T2 /

41 K1/K1,5/T2/M KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter Standardhjul, se sidan 145 z d k d b d max mm mm mm z d k d b d max mm mm mm z d k d b d max mm mm mm K 1,5 T 2 M Utan motböjning Med motböjning Kuggremhjul Minsta diameter för slät spännrulle på kuggsidan Kuggremhjul Minsta diameter för slät spännrulle på ryggsidan d min 15 mm 15 mm z min d min z min K 1,5 T 2, M mm 15 mm

42 XL, L KUGGREMMAR XL (T1/5 ) Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 12.7 T3/8 / BFX M V L (T3/8 ) BFX: BFX: Breco M: Breco-V: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna L-kuggremmar i vilken längd som helst från upp till maximalt 14992,35 mm. Valfri bredd från 4 mm (XL) / 6 mm (L) levereras. Standardbredder (kod/mm): XL (T1/5 ): 025/6.35, 031/7.94, 037/9.53, 050/12.7, 075/19.1, 100/25,4. L (T3/8 ): 037/9.53, 050/12.7, 075/19.1, 100/25,4, 150/38.1, 200/50.8, 400/ (Bredare remmar på förfrågan.) Standardbredder (kod/mm): XL (T1/5 ): 025/6.35, 031/7.94, 037/9.53, 050/12.7, 075/19.1, 100/25,4. L (T3/8 ): 037/9.53, 050/12.7, 075/19.1, 100/25,4, 150/38.1, 200/50.8. Tillverkas i rullar om 50 och 100 meter. Standardbredder (kod/mm): XL (T1/5 ): 031/7.94, 037/9.53, 050/12.7, 075/19.1, 100/25,4. L (T3/8 ): 037/9.53, 050/12.7, 075/19.1, 100/25,4, 150/38.1, 200/50.8. Kortaste längd för skarvad rem anges i tabell nedan. Standardlängd hos Breco/ContiTech Typ Kuggantal Remlängd SFX BFX Breco M-V Std DL Std DL Typ Kuggantal Remlängd SFX BFX Breco M-V Std DL Std DL 60 XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL XL L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L

43 XL, L KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter z d k d b d max mm mm mm z d k d b d max mm mm mm XL L L z d k d b d max mm mm mm Utan motböjning Med motböjning Kuggremhjul Minsta diameter för slät spännrulle på kuggsidan Kuggremhjul Minsta diameter för slät spännrulle på ryggsidan d min 30 mm 60 mm z min d min z min XL mm 60 mm L 043

44 H, XH KUGGREMMAR H (T1/2 ) DL Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50.8 T7/8 / BFX M V XH (T7/8 ) BFX: Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna H-kuggremmar i vilken längd som helst från upp till maximalt mm samt helgjutna XH-kuggremmar från upp till maximalt mm. SFX/BFX: Valfri bredd från 8 mm (H) / 19.1 mm (XH) levereras. Standardbredder (kod/mm): H (T1/2 ): 050/12.7, 075/19.1, 100/25.4, 150/38.1, 200/50.8, 300/76.2, 400/101.6 XH (T7/8 ): 200/50.8, 300/76.2, 400/101.6 (Bredare remmar på förfrågan.) Breco M: Breco-V: Standardbredder (kod/mm): H (T1/2 ): 050/12.7, 075/19.1, 100/25.4, 150/38.1, 200/50.8, 300/76.2, 400/101.6 XH (T7/8 ): 200/50.8, 300/76.2, 400/101.6 Tillverkas i rullar om 50 och 100 meter. Standardbredder (kod/mm): H (T1/2 ): 050/12.7, 075/19.1, 100/25.4, 150/38.1, 200/50.8, 300/76.2, 400/101.6, 600/152.4 XH (T7/8 ): 200/50.8, 300/76.2, 400/101.6 Kortaste längd för skarvad rem anges i tabell nedan. Standardlängd hos Breco/ContiTech Typ Kuggantal Remlängd SFX BFX Breco M-V Std DL Std DL 420 H H H H H H H H H H H H H H H Remlängd Kuggantal Remlängd SFX BFX Breco M-V Std DL Std DL 560 XH XH XH XH XH XH XH XH XH XH XH XH XH XH H H H H H H H H

45 H, XH KUGGREMHJUL d max d k d b d k = Kuggtoppsdiameter z = Kuggantal d b = Rekommenderad gaveldiameter d max = Maximal rekommenderad axelhålsdiameter z d k d b d max mm mm mm z d k d b d max mm mm mm z d k d b d max mm mm mm H H XH Utan motböjning Med motböjning Kuggremhjul Minsta diameter för slät spännrulle på kuggsidan Kuggremhjul Minsta diameter för slät spännrulle på ryggsidan d min 80 mm 180mm z min d min z min H XH mm 150mm

46 Självstyrande kuggremmar Kilkuggremmar Uppbyggnad och egenskaper Genom att kombinera kuggrem, kilrem och stålkord får man en kilkuggrem. Denna remtyp används i första hand i transport- och hanteringsutrustningar. Tack vare den integrerade remstyrningen behövs inga kuggremhjul med gavlar för styrning av remmen i sidled. Kilkuggremmarna har utvecklats ur det bekanta Breco Brecoflex - programmet. De är uppbyggda med en töjningssäker stålkord och tål temperaturer mellan 30 C och + 80 C. Remmarna är dessutom tåliga mot bensin och enkla fetter och oljor. Verkningsgraden uppgår till 98%. Vid höga belastningar kan remmen eventuellt behöva efterspännas något efter en kortare inkörningsperiod när stålkorden satt sig. Vid kontinuerlig drift uppstår ingen ytterligare töjning i stålkorden. Breco kilkuggremmar Breco kilkuggremmar ger en rak och säker gång tack vare det integrerade kilspåret i kuggremhjulet. Kilkuggremmar används i transport- och hanteringsutrustningar. De används särskilt i transportlinjer och överföringsstationer och är okänsliga för sidokrafter. Kilstyrning på kuggprofil rak och synkron gång säker styrning av remmen, okänslig för sidokrafter kan användas för godtyckligt långa transportsträckor kan användas för rakt materialflöde när det gäller taktning, separering och positionering Lyftstation Breco kilkuggrem med medbringare speciellt för denna lyftande applikation. Rörelsen är synkroniserad med inmatarstationen. Breco kilkuggremmar med medbringare Paketen plockas på detta sätt varsamt och exakt från ackumuleringsremmen. Ackumuleringsstation Breco kilkuggremmar med PAZ och PAR, dvs. lågfriktionsbeläggning på kugg- och ryggsida. Dessa remmar går kontinuerligt och matar paketen mot inmatarstationen som fungerar som stopp för paketen. Den låga friktionen i PAR-beläggningen ger skonsam ackumulering av produkterna. 046

47 Självstyrande kuggremmar Standardutförande Kilkuggremmar i standardutförande är tillverkade med slitstark polyuretanplast med hårdhet 92 Shore A armerad med stålkord. Helgjuten kil I vårt program skiljer sig utförande med slitsad kil och konfektionerade remmar med helgjuten kil. Remmens böjlighet påverkas i detta fall. Minsta kuggantal och minsta diameter anges i katalogen. Dubbeltandat utförande (DL) Självstyrande kuggremmar med extra kuggning på ryggsidan. Denna typ levereras endast som Brecoflex ATK10K6 i slitsat utförande. Övriga självstyrande kuggremmar BAT-kuggremmar Breco-, Brecoflexkuggremmar med bågtandning är en nyutveckling. Kuggremmar av denna typ används inom transmissions- linjär- och transportteknikens alla områden. Bågtandning används framför allt i applikationer, där konstruktionen inte medger några gavlar på kuggremhjulen. Speciella egenskaper självstyrande i bågens riktning tystare tack vare successivt kuggingrepp effektöverföring på hela bredden minskad polygoneffekt håller konstant längd tack vare stark stålkord SFAT-kuggremmar Breco-SFAT-kuggremmar är uppbyggda med två kuggspår. Dessa har en förskjutning på en halv kuggdelning sinsemellan. I samverkan med tillhörande kuggremhjul är de självstyrande. Gavlar på kuggremhjulen behövs ej. Speciella egenskaper självstyrande, gavlar behövs ej tystare effektöverföring på hela bredden håller konstant längd tack vare stark stålkord. 047

48 Självstyrande kuggremmar ATK 5 KILKUGGREMMAR Breco självstyrande kuggremmar Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Dubbeltandat utförande (DL och DL-PAZ) endast BFX Förstärkt remrygg, 1,2 mm tjockare än standard. (DR och DR-PAZ) endast BFX BFX (Helgjutet utförande) Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1200 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,103 0,183 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / Z min Med motböjning d min (slät) Z min = 25 d min = 60 BFX Z min = 25 d min = 60 Breco M-V ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / Z min d min (slät) Z min = 25 d min = 60 Z min = 25 d min = 60 ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / ATK 5 / Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 32 ATK 5 / 1215 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna ATK5-kuggremmar i vilken längd som helst mellan 1200 mm och mm. 048

49 Självstyrande kuggremmar ATK 10 Breco självstyrande kuggremmar KILKUGGREMMAR Breco M-V (Metervara och skarvat utförande) BFX, ATK10 K6 (Helgjutet utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Dubbeltandat utförande (DL och DL-PAZ) endast BFX Förstärkt remrygg, 2,5 mm tjockare än standard. (DR och DR-PAZ) endast BFX Beläggning T och T-PAZ för rembredd upp till b max =100 mm, endast Breco M-V Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1500 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,268 0,358 0,500 0,716 0,918 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ Z min Med motböjning d min (slät) Z min = 15 d min = 50 BFX Z min = 20 d min = 80 Breco M-V ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ Z min d min (slät) Z min = 25 d min = 120 Z min = 30 d min = 120 ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ ATK10K6/ Beställningsexempel BREDD TYP LÄNGD 50 ATK10K BFX SFX/BFX -M -V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna ATK 10 K6-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 049

50 Självstyrande kuggremmar ATK 20 Breco självstyrande kuggremmar KILKUGGREMMAR Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) endast BFX Standardbredder BFX b [mm] Breco M-V Andra mellanliggande bredder på förfrågan BFX (Helgjutet utförande) Kortaste remlängd för helgjuten och skarvad rem BFX 1500 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,715 0,98 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / Z min Med motböjning d min (slät) Z min = 18 d min = 120 BFX Z min = 25 d min = 120 Breco M-V ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / Z min d min (slät) Z min = 30 d min = 180 Z min = 25 d min = 180 ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / ATK20 / Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 75 ATK 20 / 1500 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna ATK20-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 050

51 Självstyrande kuggremmar TK 5 KILKUGGREMMAR Breco självstyrande kuggremmar Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Dubbeltandat utförande (DL och DL-PAZ) endast BFX BFX (Helgjutet utförande) Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1200 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,08 0,125 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / Z min Med motböjning d min (slät) Z min = 25 d min = 60 BFX Z min = 25 d min = 60 Breco M-V TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / Z min d min (slät) Z min = 25 d min = 80 Z min = 25 d min = 80 TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / TK5 / Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 32 TK5 / 1215 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna TK5-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 051

52 Självstyrande kuggremmar TK 10 K6 Breco självstyrande kuggremmar KILKUGGREMMAR Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V BFX (Helgjutet utförande) Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1500 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,13 0,26 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / Z min Med motböjning d min (slät) Z min = 25 d min = 120 BFX Z min = 25 d min = 60 Breco M-V TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / Z min d min (slät) Z min = 25 d min = 120 Z min = 25 d min = 80 TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / TK10K6 / Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50 TK10K6 / 1500 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna TK10K6-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 052

53 Självstyrande kuggremmar TK 10 KILKUGGREMMAR Breco självstyrande kuggremmar Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) Polyamidväv på båda sidorna (PAZ-PAR) Beläggning T och T-PAZ Standardbredder Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för skarvad rem Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Remvikt (Breco M-V) [kg/m] 0,215 0,293 0,410 0,528 Utan motböjning Breco M-V Z min d min (slät) Z min = 25 d min = 80 Med motböjning Breco M-V Z min d min (slät) Z min = 25 d min = 80 Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 32 TK10 / 1500 M V 053

54 Självstyrande kuggremmar TK 20 KILKUGGREMMAR Breco självstyrande kuggremmar Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) endast BFX Dubbeltandat utförande (DL och DL-PAZ) endast BFX BFX (Helgjutet utförande) Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1500 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / Z min Med motböjning d min (slät) Z min = 18 d min = 120 BFX Z min = 18 d min = 120 Breco M-V TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / Z min d min (slät) Z min = 25 d min = 180 Z min = 25 d min = 180 TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / TK20 / Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50 TK20 / 1500 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna TK20-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 054

55 Självstyrande kuggremmar TK 1/2 Breco självstyrande kuggremmar KILKUGGREMMAR Breco M-V (Metervara och skarvat utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Dubbeltandat utförande (DL och DL-PAZ) endast BFX Beläggning T och T-PAZ för rembredd upp till b max = 100 mm BFX (Helgjutet utförande) Standardbredder BFX b [mm] 38,1 50,8 76,2 101,6 Breco M-V b [mm] 38,1 50,8 76,2 101,6 Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1524,0 mm Breco -V 1000 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] 38,1 50,8 76,2 101,6 Kordhållfasthet (V) Ftill [N] Kordhållfasthet (BFX) Ftill [N] Remvikt (Breco M-V) [kg/m] 0,224 0,285 0,383 0,500 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / Z min Med motböjning d min (slät) Z min = 20 d min = 80 BFX Z min = 18 d min = 80 Breco M-V TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / Z min d min (slät) Z min = 20 d min = 120 Z min = 20 d min = 120 TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / TK 1/2 / Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 38,1 TK1/2 / 1524,00 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna TK1/2 -kuggremmar i vilken längd som helst mellan 1524,0 mm och 16002,0 mm. 055

56 Självstyrande kuggremmar BAT 10 KUGGREMMAR Breco självstyrande kuggremmar Breco M-V (Metervara och skarvat utförande) BFX (Helgjutet utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1150 mm Breco -V 880 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,158 0,186 0,290 0,436 0,581 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ Z min Med motböjning d min (slät) Z min = 25 d min = 80 BFX Z min = 25 d min = 80 Breco M-V BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ Z min d min (slät) Z min = 25 d min = 120 Z min = 25 d min = 120 BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ BAT 10/ Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 32 BAT10 / 1500 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna BAT10-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 056

57 Självstyrande kuggremmar SFAT 10 Breco självstyrande kuggremmar KUGGREMMAR Breco M-V (Metervara och skarvat utförande) BFX (Helgjutet utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1100 mm Breco -V 880 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,29 0,436 0,581 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ Z min Med motböjning d min (slät) Z min = 15 d min = 50 BFX Z min = 25 d min = 80 Breco M-V SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ Z min d min (slät) Z min = 25 d min = 120 Z min = 25 d min = 120 SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ SFAT 10/ Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50 SFAT10 / 1100 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna SFAT 10-kuggremmar i vilken längd som helst mellan 1100 mm och mm. 057

58 Självstyrande kuggremmar SFAT 15 Breco självstyrande kuggremmar KUGGREMMAR BFX (Helgjutet utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Standardbredder BFX b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten rem BFX 1500 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (BFX) F till [N] Remvikt (BFX) [kg/m] 0,44 0,66 0,875 Standardlängder för BFX Beställningsexempel Remlängd Kuggantal Remlängd Kuggantal BREDD TYP LÄNGD SFX/BFX -M -V SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15 / 1500 BFX Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna SFAT 15-kuggremmar i vilken längd som helst mellan 1500 mm och mm. SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/ SFAT 15/

59 Självstyrande kuggremmar SFAT 15 KUGGREMHJUL d max d k d k = Kuggtoppsdiameter z = Kuggantal d max = Maximal rekommenderad axelhålsdiameter z d k d max mm mm 20 93, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , z d k d max mm mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , z d k d max mm mm , , , , , , , , , , , , , , , , , , , , , , , , , Minsta kuggantal/diameter DRIFTSÄTT BFX Utan motböjning Kuggremhjul z min 20 Slät spännrulle på kuggsidan d min [mm] 95 Med motböjning Kuggremhjul z min 25 Slät spännrulle på ryggsidan d min [mm]

60 Självstyrande kuggremmar SFAT 20 Breco självstyrande kuggremmar KUGGREMMAR Breco M-V (Metervara och skarvat utförande) BFX (Helgjutet utförande) Leveransutföranden: Standard Polyamidväv på kuggsidan (PAZ) Polyamidväv på ryggsidan (PAR) endast Breco M-V Polyamidväv på båda sidorna (PAZ-PAR) endast Breco M-V Standardbredder BFX b [mm] Breco M-V b [mm] Andra mellanliggande bredder på förfrågan Kortaste remlängd för helgjuten och skarvad rem BFX 1500 mm Breco -V 1500 mm Kordhållfasthet Tillåten dragkraft i remmens tvärsnitt Rembredd b [mm] Kordhållfasthet (V) F till [N] Kordhållfasthet (BFX) F till [N] Remvikt (Breco M-V) [kg/m] 0,48 0,72 0,96 Standardlängder för BFX Remlängd Kuggantal Remlängd Kuggantal Utan motböjning BFX Breco M-V SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ Z min Med motböjning Z min d min (slät) d min (slät) Z min = 18 d min = 120 BFX Z min = 25 d min = 180 Z min = 20 d min = 120 Breco M-V Z min = 25 d min = 180 SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ SFAT 20/ Beställningsexempel BREDD TYP LÄNGD SFX/BFX -M -V 50 SFAT20 / 1500 BFX M V Ytterligare längder på förfrågan. Den unika Brecoflex-metoden gör det möjligt att tillverka helgjutna SFAT20-kuggremmar i vilken längd som helst mellan 1500 mm och mm. 060

61 061

62 N10 SJÄLVSTYRANDE NOPPREMMAR N10 Självstyrande rem för transport- och linjärteknik N10 är en nyhet i vårt sortiment. Nopporna på remmen gör att den både blir självstyrande samt ger en synkron överföring. Den tillverkas i standardutförande av slitstark polyuretan förstärkt med stålkord vilket resulterar i en underhållsfri remdrift utan behov av efterspänning. N10 kombinerar flatremmens obefintliga polygoneffekt med kuggremmens höga precision och synkronitet. Dessutom ger nopporna ett mjukt ingrepp i remhjulen vilket ger en låg ljudnivå och vibrationsfri gång med hög precision och synkronitet. Specialutföranden: Beläggning för minskad friktion, t.ex. polyamidbeläggning på båda sidorna Speciella beläggningar på ovansidan, t.ex. för transport av heta eller känsliga detaljer Komplettering av noppremmen i efterhand, t.ex. med medbringare eller borstar mekanisk bearbetning, t.ex. hål i remmen för anläggningar för vakuumtransport. Fördelar N10: Självstyrande funktion: inga gavlar behövs på remhjulen Ingen polygoneffekt, tack vare noppstrukturen Låg ljudnivå och vibrationsfri gång genom stegfri utgång ur remhjulet och mjukt ingrepp Smal rembredd möjlig ned till 10 mm Homogen kraftfördelning i remmen: inga sidokrafter tack vare symmetrisk noppgeometri och utbalanserad konstruktion av stålkorden (S/Z-spiral) Följande utföranden kan levereras: Nopprem N10 M metervara V skarvat utförande från 1000 mm längd PAN PA-väv på noppsidan PAR PA-väv på ryggsidan HF flexibelt utförande Standardlängd: 30 m M15 - N10-40 HF M15 ändlig längd i m N10 noppdelning 40 bredd 40 mm HF flexibelt utförande Noppremhjul N10 Noppremhjul för säker överföring av rörelse Brythjul med spår för vändning och styrning Spännrulle för inre och yttre användning P24 - N10-40 P24 Hjul med 24 nopprader N10 Noppdelning 40 Bredd 40 mm Stöd-/styrskena N10 Uppbyggd i moduler i olika bredder upp till 2 m längd Rekommendation: rembredd +10 mm Material: Slittålig NDPE med låg friktion FS40 / 2000 FS40 skenbredd 40 mm 2000 skenans längd Klämplatta N10 maximal inspänningslängd 80 mm Rekommendation: rembredd +20 mm K60 x 80 K60 bredd 60 mm 80 längd 80 mm 062

63 N10 SJÄLVSTYRANDE NOPPREMMAR Varvtal n Fu spez* 1/min N (1 nopp 10 mm) 0 35, , , , , , , , ,2 * för varje nopp i ingrepp i löpriktningen (max. 12) och för var 10:e mm rembredd Var vtal (min -1 ) Draghållfasthet Rembredd i mm N 10 HF för linjärdrifter F till [N] N10 HF-V för transportteknik* F till [N] *skarvat utförande Utan motböjning Noppremhjul z min 16 Slät spänrulle på noppsidan d min [mm] 49,49 Med motböjning Noppremhjul z min 16 Slät spänrulle på ryggsidan d min [mm]

64 ATS förstärkt utförande Synchroflex högeffektkuggremmar ATS Synchroflex kuggremmar med den välbeprövade AT-profilen har i ATS-utförandet fått en starkare variant. Den förstärkta stålkorden (S = strong) erbjuder större effektöverföring och även noggrannare positionering. Genom remmens ökade styvhet kan man vid beräkningen ta med ett större antal bärande kuggar. Förbättrad funktion noggrannare positionering möjlig högre styvhet hos transmissionen högre hållfasthet Egenskaper hos transmissioner med ATS-kuggrem optimerat kuggingrepp, hög delningsnoggrannhet ökat tvärsnitt för stålkorden och minskat kordavstånd förbättrad precision hos kuggprofilen ger ökat antal bärande kuggar Parametrar för hur mycket kuggremmen kan belastas Hållfastheten för Synchroflex kuggremmar typ ATS bestäms genom: 1. Kugghållfastheten i remmen F Uspec 2. Stålkordens hållfasthet F till remtyp stålkord kord- kordstigning max antal specifik tillåten dragkraft diameter bärande kuggar kugghållfasthet per kord h F Uspec F till [mm] [mm] z emax [N/mm] [N/kord] ATS 3 E3/5 0,3 0,5 20 2,1 30 E 6/8 0,6 0,8 24 2,1 84 ATS 5 E 6/8 0,6 0,8 16 3,5 84 E 9/11 0,9 1,1 20 3,5 172 ATS 10 E 9/11 0,9 1,1 15 7, /15 1,2 1,5 16 7, Böjlighet Genom användning av E-kord (se sidan 65) är minsta kuggantalet mindre jämfört med standardutförande. remtyp stålkord utan motböjning med motböjning rek. korrigering för standard z min d min z min d min kuggtoppsdiameter för [mm] [mm] kuggremhjul [mm] ATS 3 E3/ ,00 E 6/ ,10 ATS 5 E 6/ ,15 E 9/ ,15 ATS 10 E 9/ ,00 12/ ,00 064

65 ATS förstärkt utförande Beräkning av ATS-kuggremmar Genom den klart högre styvheten hos stålkorden, deltar ett större antal kuggar vid kraftöverföringen. Beräkningarna görs enligt följande formler: d 0 = hjulets diameter [mm] n = varvtalet [1/min] v = periferihastigheten [m/s] belastningsfaktor beroende av varvtalet upp till /min upp till /min upp till /min upp till /min upp till /min k 1 1,5 2 2,5 3 Kuggremhjul ATS För optimering av en transmission måste även kuggremhjulen anpassas till vald kuggrem. På grund av alla kombinationer av stålkord och kordstigningar som är möjliga för respektive remtyp, kan det bli nödvändigt att korrigera kuggremhjulens mått för att uppnå en optimal drift. Som utgångspunkt gäller alltid standardvärdena på kuggtoppdiametern d k. Om det behövs kan dessa räknas om med hjälp av korrigeringsfaktorn under rubriken Böjlighet (se föregående sida). Ta gärna kontakt med våra produktexperter i denna fråga. I tabellen angivna värden är rekommenderade riktvärden och kan i vissa fall ändras uppåt eller nedåt (beroende på remmens förspänning). Remvikter för ATS Remtyp Kordstigning remvikt/10 mm bredd [kg/m] ATS 3 E 3/5 0,025 E 6/8 0,031 ATS 5 E 6/8 0,039 E 9/11 0,044 ATS 10 E 9/11 0,064 12/15 0,077 Beställningsexempel Bredd Typ Ändlös Korddiameter Kordstigning längd i mm x 10-1 i mm x ATS5 975 E9 /

66 Högflexibla kuggremmar Högflexibel kord stålkord E Ju tunnare armeringstråd, desto böjligare stålkord! Detta faktum har lett till att Breco Brecoflex och Synchroflex kuggremmar med stålkord typ E utvecklats. I E-korden fördelar sig kordens tvärsnitt på väsentligt fler och tunnare trådar, varför böjspänningen i trådarna förblir väsentligt mindre. Fördelen med E-korden är således en ökad hållfasthet vid växlande böjning. Detta är särskilt önskvärt när kravet på små dimensioner på kuggremhjul och spännrullar föreligger. Minsta antalet kuggar och minsta hjuldiameter ligger ca 30% under det som gäller för standardkorder. Kuggremmar med E-kord rekommenderas vid fleraxliga drifter där täta böjväxlingar förekommer. Tala gärna med våra produktspecialister när er applikation är känd så hjälper vi er att ta fram en optimal rem. Stålkord ingjuten i polyuretanplast: Ju tunnare armeringstråd, desto böjligare kuggrem Följande utföranden kan levereras: för delningarna ATP 10, AT 3 (standard), AT 5, AT 10, T 5, T 10 och T 20 remlängder enligt standardprogrammet kuggremhjul enligt standardprogrammet Kuggremmar med E-kord minsta kuggantal Typ av drift AT 3 AT 5* AT 10 T 5 T 10 T 20 ATP 10 Utan motböjning Kuggremhjul z min Slät spännrulle på kuggsidan d min [mm] Med motböjning Kuggremhjul z min Slät spännrulle på ryggsidan d min [mm] * Beakta korrigering av kuggtoppsdiameter. 066

67 Linjärdrifter Funktion och egenskaper Den vanligaste utgångsrörelsen i elektromekaniska transmissioner är den roterande rörelsen. Kuggremmen är en idealisk föreningslänk inom kinematiken för en konstruktör. Den omsätter rotationsrörelse till linjär rörelse på ett säkert, snabbt och direkt sätt. Remhastigheter på upp till 10 m/s och godtyckliga axelavstånd är möjliga. I samband med linjära rörelser, t.ex. inom hanteringstekniken, krävs ofta små positioneringsavvikelser (hög repeternoggrannhet). Vi kan i dessa sammanhang erbjuda Breco kuggremmar med AT- och ATL-profil. Dessa polyuretankuggremmar är konstruerade och optimerade för linjärdrifter och karakteriseras av formstyva kuggar och hög styvhet. Vid höga belastningar kan remmen behöva efterspännas en gång efter kort inkörning då stålkorden sätter sig något. Vid kontinuerlig drift uppstår sedan ingen eftertöjning i korden. Med denna katalog vill vi särskilt uppfylla konstruktörernas önskemål. Här kan vid sidan av produktprogrammet alla tekniska data hittas som behövs för att dimensionera linjärdrifter. Uppbyggnad Breco kuggremmar är uppbyggda av slitstark polyuretanplast och en stark stålkord. Denna kombination utgör grunden för dessa måttnoggranna och pålitliga kuggremmar. Genom en extra polyamidbeläggning på kuggsidan får man en kuggrem med låg friktion och höga prestanda. Breco kuggremmar tillverkas som metervara utan någon längdbegränsning. Stålkorden är kantparallellt anordnad. Kuggremmarna levereras som standard i 50- eller 100-meters rulle. Egenskaper formriktiga, synkrondrift kan belastas högt, konstant längd hög verkningsgrad, upp till 98% slitstarka vid kontinuerlig drift hög positioneringsnoggrannhet i linjärdrifter hög delningsnoggrannhet vid överföring rotation linjär rörelse låg massa, lämplig för stegmatning hydrolysbeständiga temperaturområde: -30 C +80 C, kortfristigt högre olje-, fett- och bensinbeständiga 067

68 Linjärdrifter Omgivande konstruktion För alla rörliga delar i en linjärdrift eftersträvas låg friktion och låg egenvikt. Systemets grundkonstruktion skall vara stabilt utformad. Som regel används Breco AT- och ATLkuggremmar som metervara och spänns fast till de rörliga elementen med hjälp av klämplattor (se klämplattor, sidan 157). Breco AT- och ATL-kuggremmar erbjuder en överföring rotation linjär rörelse med varaktig noggrannhet. Genom den höga delningsnoggrannheten mellan kuggremmens och kuggremhjulets kuggprofil uppnås en jämnt fördelad belastning på det drivande kuggremhjulet, vilket ger hög prestationsförmåga och noggrannhet. Materialkombinationen rem kuggremhjul är särskilt lämpad för reverserande drifter. Med valet av delning och det drivande kuggremhjulets kuggantal fastläggs sträckan per varv för linjärdriften. För linjärdrifter finns tre grundutföranden: Observera att omgivningskonstruktionen måste vara styv. Linjärslid Linjär löpvagn Linjärbord 068

69 Linjärdrifter Applikationsexempel Linjärdrifter används särskilt inom hanteringsteknik, industrirobotar, plotterutrustningar och ritmaskiner. 069

70 Linjärdrifter Val av remtyp och rembredd Linjärslidens massa m = 50 kg Max. acceleration (eller retardation) a = 20 m/s2 I skärningspunkten i diagrammet avläses: Breco kuggrem: AT 10/ATL 10, b = 50 mm Alternativt: AT 20/ATL 20, b = 32 mm Exempel på överslagsberäkning Rekommendation Drivstationens kuggremhjul skall ha 20 kuggar (ATL=25) eller fler. Om det drivande kuggremhjulet har mindre än 20 kuggar (AT), skall nästa högre rembredd väljas. Dimensionering, se beräkningsformler på följande sidor. 070

71 Linjärdrifter Formler, begrepp och definitioner Beteckningar Dragkraft i remmen F U [N] Moment M [Nm] Effekt P [kw] Massa m [kg] Linjärslidens massa m L [kg] Kuggremmens massa m R [kg] Kuggremhjulets massa m H [kg] Spännrullens massa m S [kg] Reducerad massa m red [kg] Specifik vikt r [kg/dm 3 ] Acceleration a [m/s 2 ] Gravitation g [m/s 2 ] Hastighet v [m/s] Varvtal n [1/min] Vinkelhastighet v [1/s] Axelavstånd s A [mm] Användbar linjärsträcka s L [mm] Total åksträcka s tot [mm] Specifik kuggbelastning F Uspec [N] Tillåten kordbelastning F till [N] Förspänning F V [N] Max remkraft F max [N] Axellast F A [N] Axelkraft F W [N] Friktionskraft F µ [N] Lyftkraft F L [N] Remlängd L R [mm] Fri remlängd L 1,L 2 [mm] Remmens kuggantal z R Remhjulets kuggantal z Antal kugg i ingrepp z e Delningsdiameter d 0 [mm] Kuggtoppdiameter d k [mm] Spännrullens diameter d s [mm] Förborrning d [mm] Rembredd b [mm] Bredd kuggremhjul B [mm] Förspänd längd l [mm] Specifikt elasticitetsvärde c spec [N] Elasticitetsvärde c [N/mm] Positioneringsavvikelse s [mm] Positionsspridning P s [mm] Accelerationssträcka s a [1/s] Bromsträcka s b [mm] Egenfrekvens f e [1/s] Resonansfrekvens f 0 [1/s] Tid för v=konstant t v [s] Totaltid t tot [s] Totalsträcka s tot [mm] Ovannämnda dimensioner skall användas vid beräkningar enligt ekvationerna på de följande sidorna. 071

72 Formler, begrepp och definitioner Beräkning Dragkraft i remmen Moment Effekt Enheter Dragkraft i remmen Moment Effekt Delningsdiameter F U [N] M[Nm] P[kW] d 0 [mm] t s (ekv.2) Vinkelhastighet linjär och roterande rörelsestorhet Varvtal Hastighet Accelerationstid (retardationstid) Accelerationssträcka (retardationssträcka) Tid (v=konstant) Sträcka (v=konstant) Total tid Total sträcka (ekv.3) F U = accelerationskraft (1.) + lyftkraft (2.) + friktionskraft (3.) = m a + m g + m µ (1.) Accelerationskraften F a skall tas med när linjärdriften med massan m exempelvis skall accelerera från viloläge till sluthastigheten v. (2.) Lyftkraften F L skall tas med när rörelsen är riktad vertikalt uppåt. Vid horisontell rörelse är F L = 0. (3.) En friktionskraft skall tas med när en kraft verkar som är motriktad rörelseriktningen. Om friktionen kan bortses från sätts F µ = 0. erforderlig dragkraft på drivande kuggremhjul F U [N] (ekv.4) 072

73 Formler, begrepp och definitioner Beräkning m L [kg] massan hos linjärsliden m R [kg] massan hos kuggremmen m Hred [kg] reducerad massa hos kuggremhjulet m Sred [kg] reducerad massa hos spännrullen Enheter massa som skall förflyttas m [kg] (ekv.5) Massan hos ett kuggremhjul respektive en spännrulle beräknas på följande sätt: kuggremhjulets massa m H [kg] spännrullens massa m S [kg] Den reducerade massan m red för kuggremhjulet respektive spännrullen är en ersättningsmassa med samma masströghet till kuggremmens verkningslinje som rotationskroppen till rotationsaxeln. kuggremhjulets reducerade massa m Hred [kg] spännrullens reducerade massa m Sred [kg] (ekv.6) En linjärdrift är rätt förspänd när den fria remdelen hålls sträckt när remkraften F Umax är maximal (vid acceleration/retardation). Minsta förspänningskraft bör vara: förspänningskraft F V [N] F v F U (ekv.7) De största remkrafterna F max uppstår i remmen när förspänningen F v (statisk) och remspänningen under drift F U (dynamisk) verkar gemensamt. maximal remkraft F max [N] F max = F v + F U (ekv.8) Tillåten kordbelastning F till måste av säkerhetsskäl vara större än den maximala remkraften F max (F till se tekniska data). F till F max Den statiska axelkraften F Astat verkar vid stillestånd eller under tomgång. F Adyn är beroende av de remkrafter som är verksamma. F Astat = 2 F v tillåten remkraft F till [N] (ekv.9) axelkraft [N] ( ekv.10) 073

74 Formler, begrepp och definitioner Beräkning Enheter förspänd längd l [mm] Vagnen kan sättas på godtycklig plats utmed kuggremmen. Värden på c spec framgår av tekniska data. elasticitetsvärde c [N/mm] (ekv.11) Linjära system uppvisar föränderliga elasticitetsvärden. Fjädringsförhållandet hos linjärsliden respektive linjärbordet är beroende av rådande längdförhållande L 1 och L 2. Detta betyder: varje läge för linjärbordet har sitt eget elasticitetsvärde. Elasticitetsvärdet har ett minimum c min när L 1 och L 2 är lika. För detta fall gäller förhållandet: (ekv.12) Om en yttre kraft verkar på linjärsliden, kan positionsavvikelsen beräknas ur formeln: positionsavvikelse s [mm] (ekv.13) En massa (fjäder-massystem), som är förbunden med remmen, kommer i dämpad egensvängning vid påverkan av en yttre kraft. egenfrekvens f e [1/s] (ekv.14) Man måste alltid kontrollera om resonansfrekvenser f 0 uppstår i drivsystemet i en linjärdrift, som ligger nära egenfrekvensen f e. Vid konstruktionen skall resonans undvikas (f e = f 0 ). Rekommendation: i linjärdrifter ligger i allmänhet egenfrekvensen f e betydligt högre än resonansfrekvenser f 0 i driften, varför någon resonans inte är att vänta. Vi rekommenderar dock att detta prövas särskilt när stegmotorer används. Åtgärd vid resonans: öka kuggremmens styvhet genom att välja en bredare rem. resonansfrekvens f 0 [1/s] 074

75 Formler, begrepp och definitioner Tillvägagångssätt Med hjälp av de nyss uppställda ekvationerna kan linjärdrifter med Breco-kuggremmar beräknas. Vilka separata undersökningar som behöver göras beror på hur applikationen ser ut. Vi rekommenderar att kontakt tas med våra produktspecialister vid denna typ av system. Allmän kinematik Om linjärdriftens rörelseförlopp skall optimeras med avseende på tiden, rekommenderar vi att beräkningarna utförs med hjälp av ekvationerna (3). Överslagsberäkning I regel är det linjärslidens massa m L och accelerationen a som är dimensionerande för en linjärdrift. Med hjälp av diagrammet och acceleration på sidan 70 kan remtyp och bredd beräknas med utgångspunkt från massa och acceleration. I samband med överslagsberäkningen rekommenderar vi att man antar provisoriska värden på kuggremhjulets diameter och kuggantalet, varvid man bör beakta minsta antal kuggar och minsta diameter. Drivstationen Erforderlig remkraft F U i drivstationen beräknas ur ekvation (4). Genom fortsatta antaganden för kuggremhjulets värden kan tillhörande moment i drivstationen beräknas ur ekvation (2). Förhållandet mellan beräknat moment M / motormoment beror på vilken typ av motor som väljs. Motorvalet styrs också av vilken typ av regler- och positioneringsuppgift linjärdriften konstrueras för. När drivmotorn valts kan även kuggremmens data fastläggas utifrån motorns momentkurva. 075

76 Formler, begrepp och definitioner Beräkningar Beräkning av rembredd För beräkning av rembredden måste man använda drivmotorns faktiska momentförlopp. Till att börja med räknar man fram dragkraften i remmen F U med hjälp av motorns maxmoment i ekvation (2). Rembredden beräknas sedan med hjälp av ekvation (1): Resultatet (b i cm) är den erforderliga rembredd som krävs för att remkraften F U skall kunna överföras från kuggremhjul till kuggrem (eller tvärt om). Beräknad rembredd rundas av uppåt till närmaste standardbredd. Kontroll av kordbelastningen När rembredden bestämts måste kordbelastningen kontrolleras, vilken uppstår på grund av förspänningen F V (ekvation 7) och den överlagrade remkraften F U (ekvation 8). Den ur ekvation (9) beräknade maxbelastningen får inte överskridas. I förekommande fall väljs närmast högre rembredd. Säkerhet Några speciella säkerhetsfaktorer behövs inte vid beräkning av Breco-kuggremmar. Undantaget är om man förväntar oregelbundenheter, svängningar eller stötbelastningar som adderas till remkraften F U och som inte tagits med i grundberäkningen. Då kan man vid behov använda en säkerhetsfaktor vid dimensioneringen. Noggrannhet vid omvandling rotation till linjär rörelse Breco-kuggremmen omvandlar drivmotorns rotation till en linjär rörelse via kuggremhjulet. På grund av olika krafter och toleranser kan linjärrörelsen påverkas. Orsaker och lämpliga åtgärder till detta beskrivs nedan. 1. Repeternoggrannhet Med repeternoggrannheten hos en linjärdrift avses förmågan att uppnå ett förbestämt läge under samma förhållanden om och om igen. Vid linjärdrifter med Breco-kuggremmar ligger repeternoggrannheten klart under +/- 0,1 mm per löpmeter. En förutsättning för bibehållen repeternoggrannhet är att förspänningskraften enligt ekvation (7) inte underskrids. 2. Positioneringsnoggrannhet Med positioneringsnoggrannheten hos en linjärdrift avses förmågan att omsätta kuggremhjulets vridvinkel via kuggremmen till tillhörande börvärde för längdrörelsen. Det ärvärde för längdrörelsen som kan uppnås är beroende av de verksamma krafter och toleranser som varje enskilt byggelement bidrar med. Förslag till åtgärd: beroende på de storheter som dominerar kan någon av de följande åtgärderna under punkt 3 8 vidtas. 3. Styvhet / kraft töjningsförhållande Om olika krafter verkar på linjärenheten, så uppstår även motsvarande olika töjningar. Under Tekniska Data för stålkorden anges motsvarande specifika elasticitetsvärden. Förslag till åtgärd: för att få så liten töjning som möjligt bör bredare kuggrem väljas. En positioneringsavvikelse som är resultatet av töjningar kan beräknas med ekvationerna (12) och (13). Observera att omgivningskonstruktionen måste vara styv. 076

77 Formler, begrepp och definitioner 4. Vändpunktsfel Om en viss punkt i linjärdriften skall nås från olika håll, kan ett vändpunktsfel uppstå i den önskade punkten. Eller uttryckt på ett annat sätt: när de krafter som uppstår i en linjärdrift ändrar riktning, kan ett vändpunktsfel uppstå. Förslag till åtgärd: utför linjärstyrningarnas ytor och systemet i övrigt med så låg friktion som möjligt. Använd kuggremhjul i drivstationen med kugglucka med litet glapp eller tät kugglucka. Vid normal kugglucka uppfylls de normala kraven på positioneringsnoggrannhet. Om kravet är tät kugglucka bör våra produktspecialister kontaktas. 5. Längdtolerans / Delningsavvikelse En längdtolerans i kuggremmen leder till en delningsavvikelse. I detta fall förblir alla delningar lika. En längdtolerans/delningsavvikelse beror i inbyggnadsläget på förspänningskraften. Den längdtolerans/delningsavvikelse, med vilken en kuggrem kan levereras, är beroende av tillverkningen och specificeras i olika intervaller. Förslag till åtgärd: välj en Breco-kuggrem med minustolerans och förspänn den med motsvarande börvärde vid monteringen. Vi rekommenderar att någon av våra produktspecialister konsulteras. 6. Delningsfel Delningsfel innebär oregelbundenheter vid angränsande delningar. Dessa fel summerar sig dock inte inom ett remavsnitt. Förslag till åtgärd: välj så stort kuggremhjul i drivstationen som möjligt. Delningsfelen undertrycks fortare ju fler kuggar som är i ingrepp på kuggremhjulet. 7. Rotationsfel / Excentricitet Rotationsfel och/eller excentricitet hos minst ett ingående hjul eller en spännrulle kan medföra ojämn rörelse i linjärdriften. Att ett sådant fel föreligger kan man sluta sig till genom de sinusformiga svängningar som då uppstår i systemet. Förslag till åtgärd: Kontrollera systemet med avseende på rotationsfel och excentricitet. Begränsa i förekommande fall toleransområdet. 8. Omgivningstemperatur / Värmeutvidgning Den linjära värmeutvidgningen hos en Breco-kuggrem med stålkord är lika stor som motsvarande linjära värmeutvidgning hos den omgivande stålkonstruktionen. I detta fall behöver man inte räkna med någon ändring av förspänningskraften. Om den omgivande konstruktionen är i aluminium och en temperaturökning inträffar, kan man räkna med en liten ökning av förspänningskraften.den linjära sträckan i fråga ändras med motsvarande värmeutvidgningsförhållandet i konstruktionen. Förslag till åtgärd: Inflytandet på grund av värmeutvidgningen är litet i både rem och den omgivande konstruktionen. Påverkan av en temperaturändring behöver endast tas hänsyn till i undantagsfall. Rekommendationer för användare De ekvationer som redovisats tidigare innehåller vissa förenklade antaganden. Exempelvis ekvation (12) och (13), positioneringsavvikelse: Stålkordens töjningsförhållande är även inberäknat i den del som löper runt kuggremhjulet. Remkuggarnas elasticitet kan man däremot bortse från. Exempelvis ekvation (14), svängningsförhållande: Man har enbart tagit hänsyn till linjärslidens svängande massa m L. Kuggremmens och kuggremhjulets svängande massa samt återkoppling av elasticiteten i den omgivande konstruktionen har man inte tagit hänsyn till. Vi rekommenderar därför att dessa avvikelser tas med i beräkningarna beroende på vilken systemgeometri som valts. 077

78 Belagda kuggremmar Breco och Brecoflex kuggremmar är tillverkade i slitstark polyuretanplast (PUR) med hårdhet 92 Shore A och kraftig stålkord. Genom möjligheten att kunna belägga kuggremmarna med olika material, lämpar de sig väl för en mängd olika applikationer inom transporttekniken. Rätt beläggning bestäms av egenskaperna hos den detalj som skall transporteras och den vidhäftning man önskar. Följande faktorer bör beaktas: hög friktion för god transporteffekt, låg friktion för reducerad driveffekt, mjuk yta för ömtåliga detaljer eller hård yta för detaljer med skarpa kanter. Alla material som används fungerar i relation till sina egenskaper. För speciella transportändamål kan rem och/eller kuggar anpassas mekaniskt på olika sätt. Till exempel kan en rem som har en tjock beläggning göras mer flexibel genom att den slitsas. Polyuretanplast Stålkord (konstant längd) Friktionsbeläggning Polyamidskikt med låg friktion Applikationsexempel: Folietransportör Kuggremmen är försedd med en riv- och slittålig beläggning. Kuggsidan är täckt med polyamidväv, vilket ger låg friktion mot glidskenorna. Tryckplatta Remmens ryggsida med lämplig beläggning Kuggsidan täckt med polyamidväv Glidskenor Applikationsexempel: Ackumulerande transportör Kuggremmen är belagd med ett material med låg friktion. Även här är kuggsidan täckt med polyamidväv, vilket ger låg friktion mot glidskenorna. Glidskenor Kuggsida och remmens ryggsida belagda med polyamid 078

79 Belagda kuggremmar Belagda polyuretankuggremmar Beständighet Vid belagda kuggremmar måste man ta hänsyn till beständigheten i ingående delar i relation till den aktuella applikationen. Ett materials beständighet beror av ph-värde, koncentration, temperatur och exponeringstid med mera. Vanliga oljor påverkar inte kuggremmarna. Oljetillsatser och temperaturer över ca 40 C kan reducera livslängden. Friktion När kuggremmen löper över sin bädd uppstår värme av friktionen. Denna ökar vid ökad rembelastning, varför bädden bör ha så låg friktionskoefficient som möjligt. Vid höga belastningar bör bädden även leda bort värmen väl. Friktionskoefficienten varierar med temperaturen och är proportionell mot denna. Drift med motböjning Belagda kuggremmar kan normalt användas i drifter med motböjning. Om en rem är belagd med ett mjukt material, bör förspänningen dock vara något lägre än normalt. Temperatureffekter Vid transport av detaljer som är varmare än +80 C bör kontakten till remmen vara så kort som möjligt så att bädden inte kommer upp i en temperatur över +80 C. Det är dock möjligt för en kuggrem att under en kort period, eller utmed en kortare sträcka, utsättas för högre temperaturer förutsatt att remmen kan kylas tillräckligt under mellanperioden. Vid temperaturer över ca 60 C kan kapaciteten hos kuggremhjulet reduceras något. Extra säkerhetsåtgärder behövs endast vid höga kuggbelastningar. Vid låga omgivningstemperaturer minskar rembeläggningens flexibilitet. Av detta skäl bör kuggremhjulen ha en större diameter än vad som väljs vid normala temperaturer (se diagram). Kuggremmens flexibilitet minskar också vid låga temperaturer. Ta gärna kontakt med våra produktspecialister i dessa frågor. Diameter hos kuggremhjul beroende på temperaturen diameter beläggningstjocklek temperatur ( C) 079

80 Belagda kuggremmar Mekanisk efterbearbetning Belagda Breco och Brecoflex kuggremmar kan bearbetas mekaniskt beroende på beläggningens egenskaper och karakteristika. Flexibiliteten hos transportremmar med tjock beläggning är något reducerad, vilket betyder att kuggremhjulen bör ha större diameter än i vanliga fall. Flexibiliteten kan dock ökas om beläggningen slitsas eller förses med försänkta spår. Spår kan också fräsas om omständigheterna tillåter detta för bättre transport av detaljerna. Breco kuggremmar med stansade hål används för transportörer som arbetar med vakuumteknik. Brecoflex kuggremmar kan också levereras för sådana applikationer men i begränsad omfattning. Breco kuggremmar tillverkas med kordfria zoner. Kuggarna är frästa i längsled i proportion till hålets storlek. Beakta den större storlekstoleransen som uppnås vid mekanisk bearbetning som ett resultat av materialets ökade elasticitet. Exempel på mekanisk efterbearbetning Sylomer (blå) försänkta spår Linatex frästa, tvärgående spår Observera Beroende på olika produktionsfaktorer bör våra produktspecialister konsulteras vid beläggningar bredare än 75 mm och tjockare än 2 mm. PU - gul kvadratisk försänkning med hål Kuggremdrift på glidskenor Glidskenor används allmänt, speciellt inom transporttekniken. För att undvika onödigt slitage måste kuggremmen löpa parallellt med glidskenornas sidostyrningar. Glidskenorna måste därför riktas upp noggrant. För breddmåtten B och b gäller följande: B avståndet mellan största b-värdet och minsta B -värdet måste vara minst 0,5 mm. b toleransen för rembredden kan minskas genom att remmen kantslipas för att uppnå önskad noggrannhet. 080

81 Belagda kuggremmar Beläggningar T - beläggning (extruderas) Material: polyuretan Färg: transparent Hårdhet: 85 Shore A Tillgängliga storlekar: 1,5 mm (T 5), 2 mm (T 10, T 20, AT 10, AT 20, tumprofil) Minsta diameter: 80 mm Temperaturområde: -20 C +80 C (se not på sidan 79) Beständig mot: enkla oljor och fetter Egenskaper: hög slitstyrka Applikationsexempel: transport av detaljer som sliter på bandet, glasindustri, trä- och plåtindustri, allmänna transportuppgifter NP 385 Material: polyuretan Färg: transparent Hårdhet: 85 Shore A Tillgängliga storlekar: 4 mm Minsta diameter: 120 mm Temperaturområde: -20 C +80 C (se not på sidan 79) Beständig mot: enkla oljor och fetter Egenskaper: noppmönster Applikationsexempel: transport där oljor förekommer, plåthantering, transportörer med kraftig lutning, tegelstenstillverkning, glasindustri FG 385 Material: polyuretan Färg: transparent Hårdhet: 85 Shore A Tillgängliga storlekar: 4 mm Minsta diameter: 120 mm Temperaturområde: -20 C C (se not på sidan 79) Beständig mot: enkla oljor och fetter Egenskaper: linjärt mönster Applikationsexempel: transport där oljor förekommer, plåthantering, transportörer med kraftig lutning, tegelstenstillverkning, glasindustri PUR 385 Material: polyuretan Färg: transparent Hårdhet: 85 Shore A Tillgängliga storlekar: mm Minsta diameter: mm Temperaturområde: -20 C +80 C (se not på sidan 79) Beständig mot: bensin, ozon, enkla oljor och fetter Egenskaper: mycket slittålig, hög friktionskoefficient Applikationsexempel: transport av detaljer med rå yta eller grader, trä- eller plåtindustri, glasindustri, transport av kartonger 081

82 Belagda kuggremmar HV1-folie Material: polyuretan Färg: transparent, glansig Hårdhet: 88 Shore A Tillgängliga storlekar: 1 mm Minsta diameter: 60 mm Smältpunkt: ca 166 C Beständig mot: vanligaste rengöringsmedlen Egenskaper: god slitstyrka, vidhäftande yta Applikationsexempel: livsmedelsindustri, glas- och träindustri, plåtindustri, transport av kartonger Polytan D44 Material: polyuretan Färg: transparent/gulaktig Hårdhet: 70 Shore A Tillgängliga storlekar: 2 5 mm Minsta diameter: från 60 mm Maxtemperatur: 80 C Beständig mot: enkla oljor och fetter Egenskaper: god slitstyrka Applikations exempel: transportörer i allmänhet, glas- och träindustri, plåtindustri Kompositbeläggning Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: Kompositbeläggning Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: t.ex. HV1-folie på max 3 mm Porol skumplast transparent/svart 85 / 15 Shore A 5 mm + 1 mm 80 mm beror på vilket material som används beror på vilket material som används mjuk, men slittålig yta transport av detaljer av olika storlek, kartongindustri t.ex. PUR / silikon vit 60 / 50 Shore A 2,4 mm 60 mm beror på vilket material som används, silikon: 180 C under kort tid beror på vilket material som används klibbar ej transport av lätta detaljer, t.ex. luftfilter textil- och träindustri 082

83 Belagda kuggremmar PU-gul Material: polyuretan Färg: gul Hårdhet: ca 55 +/- 7 Shore A Tillgängliga storlekar: mm Minsta diameter: mm Temperaturområde: -10 C +60 C Beständig mot: enkla oljor och fetter i de flesta fallen Egenskaper: bra slittålighet, mycket användbart Applikationsexempel: vakuumtransportörer vid hög belastning, pappersindustri, textilindustri, glas- och träindustri Porol Material: cellgummi Färg: svart Densitet, hårdhet: 190 g/dm 3, ca 15 Shore A Tillgängliga storlekar: mm Minsta diameter: mm Temperaturområde: -40 C +70 C Beständig mot: enkla oljor och fetter Egenskaper: mjuk, svampaktig kvalitet, hög friktionskoefficient Applikationsexempel: transport av ömtåligt gods, pappersindustri, textilindustri, kartongindustri Celloflex Material: mikrocellelastomer av polyuretan Färg: gulbrun Densitet: 350 g/dm 3 Tillgängliga storlekar: 2, 3 och 5 mm Minsta diameter: 40 mm Temperaturområde: -30 C +80 C Beständig mot: enkla oljor och fetter Egenskaper: hög flexibilitet, hög dämpningsgrad Applikationsexempel: transport av ömtåligt gods, film- och förpackningsindustri, transport av textilier Linatex Material: naturgummi Färg: röd Hårdhet: ca 40 Shore A Tillgängliga storlekar: 1,6 2,4 3,2 4,8 6,4 12,7 20 mm Minsta diameter: mm Temperaturområde: -40 C +70 C Beständig mot: tål oljor i de flesta fall, nötning i väta Egenskaper: slittålig, hög friktionskoefficient, mycket rivtålig, bibehåller flexibiliteten även vid låga temperaturer, kontakta våra produktspecialister vid beläggningstjocklekar över 2,4 mm Applikationsexempel: transportörer med hög friktion, trä-, pappers- och textilindustri, transport med hög acceleration 083

84 Belagda kuggremmar Sylomer Material: PUR-elastomer Färg: blå (R) grön (L) brun (M) Densitet: g/dm 3 Tillgängliga storlekar: mm Minsta diameter: mm Temperaturområde: -30 C +70 C Beständig mot: oljor och fetter i de flesta fall Egenskaper: bra slittålighet, ej lämplig för gods med skarpa kanter Applikationsexempel: transport av lätt gods, pappers- och textilindustri, frammatningsband PVC - blå Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: PVC blå ca 40 Shore A 1 och 2 mm 30 och 30 mm -15 C +90 C ovanskiktet har god beständighet mot syror, salter och baser hög friktionskoefficient transport av papper, film, trä och plåt, läkemedels- och förpackningsindustri, användning i kartongläsare Kromläder Material: läder Färg: gråblå Hårdhet: - Tillgängliga storlekar: 2 och 3 mm Minsta diameter: 80 och 100 mm Temperaturområde: +60 C Beständig mot: enkla oljor och fetter Egenskaper: god friktion, god slittolerans Applikations exempel: transport av feta eller oljiga detaljer, plåt- och rörindustrier, transport av ömtåligt gods, bandmatare i kabelindustrin, transport av målade detaljer PVC - vit Material: PVC Färg: vit Hårdhet: ca 40 Shore A Tillgängliga storlekar: mm Minsta diameter: mm Temperaturområde: -15 C +90 C Beständig mot: ovanskiktet har god beständighet mot syror, salter och baser Egenskaper: FDA-godkänd för livsmedelsindustrin Applikationsexempel: livsmedelsindustri, framkallningsprocess för film, läkemedels- och förpackningsindustri 084

85 Belagda kuggremmar PVC - fiskben Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: Viton Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Applikationsexempel: Linatrile Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: TT 60 Material: Färg: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: PVC vit ca 40 Shore A 4 mm 80 mm -10 C +110 C oljor och fetter i de flesta fall FDA-godkänd för livsmedelsindustrin livsmedelsindustrin, stigande transportörer, transport av glas i våt miljö fluorgummiblandning svart 75 +/- 5 Shore A 2 mm 80 mm -10 C +275 C hög värme, enkla oljor och fetter, bensin, syror, lut och ozon kortvarig transport av detaljer med hög restvärme, remmar i kontakt med lim och bindemedel, transport av metalldetaljer och glas vulkanisat baserat på nitrilgummi orange 55 Shore A 3 35 mm beror på vald densitet -20 C +110 C olja, fett och andra kemikalier bra tålighet mot slitage, åldring och utmattning Frammatningsband i textilindustrin, transport av ämnen innehållande paraffin polyesterfleece svart 2 mm 120 mm -10 C +120 C olja och fett elektrostatiska egenskaper glasindustrin för transport i het miljö 085

86 Belagda kuggremmar RP 400 Material: gummi Färg: gul Hårdhet: 35 Shore A Tillgängliga storlekar: mm Minsta diameter: mm Temperaturområde: -10 C +80 C Beständig mot: enkla oljor och fetter i de flesta fallen Egenskaper: mycket hög slittålighet Applikationsexempel: glas- och stålindustri, slipande material upp till 40 mm storlek NBR Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Applikationsexempel: nitrilgummi svart 65 +/- 5 Shore A 1,5 mm 60 mm -20 C C oljor samt bensin, syror och lut i de flesta fallen transportörer i allmänhet Correx Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: paragummi brun ca Shore A 6 och 10 mm 80 och 120 mm upp till ca +70 C oljor och fett i de flesta fallen slittålig, god drivförmåga transportörer i allmännhet, transport av plåt och rör, transport av kartonger Supergrip grön / blå Material: PVC Färg: grön blå Hårdhet: ca 40 Shore A ca 40 Shore A Tillgängliga storlekar: 4 mm 4 mm Minsta diameter: 60 mm 60 mm Temperaturområde: -15 C C -15 C C Beständig mot: enkla oljor och fetter ej oljor Egenskaper: hög slitstyrka, hög friktionskoefficient Applikationsexempel: väl lämpade för stigande transportörer, transport av lätt gods, stigande transportörer inom trä- och pappersindustrin 086

87 Belagda kuggremmar PVC Minigrip Material: Färg: Hårdhet: Tillgängliga storlekar: Minsta diameter: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: PVC grön/blå ca 65 Shore A 1 mm 30 mm -10 C +110 C oljor och fetter i de flesta fall hög friktionskoefficient transport av våta detaljer, god drivförmåga tack vare den mönstrade ytan PAZ Material: polyamid Färg: grön Temperaturområde: -20 C +50 C Beständig mot: enkla oljor och fetter Egenskaper: låg friktionskoefficient Applikationsexempel: vid konstruktioner med glidskenor Kan levereras till: alla delningar utom AT3 och T2,5 PAR Material: Färg: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: Kan levereras till: PAZ-PAR Material: Färg: Temperaturområde: Beständig mot: Egenskaper: Applikationsexempel: polyamid grön -20 C +50 C enkla oljor och fetter låg friktionskoefficient för ackumulerande system alla delningar i utförande Breco M-V utom AT3 och T2,5 polyamid grön -20 C +50 C enkla oljor och fetter låg friktionskoefficient för ackumulerande system understödda med glidskenor 087

88 Mekanisk bearbetning av kuggremmar Mekanisk bearbetning av kuggremmar Vid speciella applikationer kan kuggremmar typ Breco, Brecoflex och Synchroflex med förstärkt remrygg bearbetas mekaniskt beroende på beläggningens egenskaper och karakteristika, till exempel: Breco, Brecoflex: utförande T, serie DR med beläggningar Synchroflex: utförande FA med beläggningar Flexibiliteten hos kuggremmar med förstärkt remrygg är något reducerad, vilket betyder att kuggremhjulen bör ha större diameter än i vanliga fall. Flexibiliteten kan dock ökas om remmen slitsas eller förses med försänkta spår. Tvärgående spår på remryggen Tvärgående spår på remryggen medför att remmen blir mer böjlig. Spår kan också fräsas om omständigheterna tillåter detta för bättre transport av detaljerna. Längsgående spår på remryggen Genom att bearbeta remryggen på olika sätt kan remmen anpassas till en mängd olika applikationer oavsett kuggdelning. Exempelvis kan remryggen ges en trapetsform för styrning av remmen, eller ett prismatvärsnitt för noggrann positionering och transport av runda detaljer. Vid beställning anges önskat bearbetningsdjup x och önskad bearbetningsbredd y, se figur. Slipad remrygg Kuggremmar typ Brecoflex kan levereras i slipat utförande som standard. Alla andra kuggremmar, typ ContiTech och Breco, kan slipas om noggrannheten kräver det eller om man vill ha en ruggad yta. I detta fall får totaltjockleken x, se figur, inte underskrida en viss minimitjocklek för att inte riskera att stålkorden skadas. Slipade kanter Genom att slipa remkanterna kan man uppnå högre toleranser för rembredden. Speciellt om Breco-remmar styrda av glidlister används, kan slipning av kanterna behövas. 088

89 Mekanisk bearbetning av kuggremmar Borttagning av enstaka kuggar Enstaka kuggar eller hela kuggrupper kan tas bort och tack vare den noggranna kuggdelningen kan detaljer sedan transporteras med stor positioneringsnoggrannhet. Kuggsidan bearbetad i längsled Breco-kuggremmar med frästa spår i längsled på kuggsidan i kombination med kordfria zoner används i många applikationer vid vakuumdrifter. Ett stort antal varianter finns för detta ändamål. För Synchroflex-kuggremmar som styrs upp av stödskenor för att undvika sidorörelser, är bearbetningen av spår på kuggsidan viktig. Vid beställning anges önskat bearbetningsdjup x och önskad bearbetningsbredd y, se figur. Hålstansning av kuggrem Breco-remmar (och i viss utsträckning Brecoflex-remmar) med hål och med kordfria zoner samt med bearbetade kuggar i längsled används med fördel som sugremmar inom vakuumtekniken. Tack vare ett stort produktutbud och lång erfarenhet inom detta område kan vi erbjuda lösningar från transport av känsliga folier upp till meterstora metallplattor. För kuggremmar typ Synchroflex skall kevlarkord användas. 089

90 Antistatiska kuggremmar Antistatiska kuggremmar Antistatiska kuggremmar Synchroflex I en kuggremdrift får man räkna med en viss elektrostatisk uppladdning på grund av den kontinuerliga rörelsen mellan rem och hjul. Laddningens storlek styrs av materialet i kuggremmen och hjulen och den stiger med ökad hastighet, förspänning och rembredd. Antistatiska egenskaper uppnås genom: 1. kuggremmarnas hela yta efterbehandlas med antistatisk beläggning. 2. kuggremmarna tillverkas av en speciell helt igenom antistatisk polyuretanplast. Den antistatiska kuggremmens färg är svart. Användningsområden Antistatiska kuggremmar används där elektrostatisk uppladdning ej är önskvärd, t.ex. transportörer av elektronikkomponenter, transmissioner och transportörer i explosiv miljö etc. Elektrostatisk urladdning Hela kuggremdriften bör jordas för att hålla lägsta möjliga ytmotstånd i kuggremmen. Uppladdningen kan anta mycket höga värden så att vid en urladdning brandrisk föreligger. Tänk på att kuggremhjul av plast och icke ledande glidlager bör uteslutas på grund av försämrade möjligheter till jordning. Antistatiska egenskaper Med antistatiska kuggremmar av fabrikat Synchroflex, Breco eller Brecoflex är du säker på att angivna värden för ytmotståndet håller även efter lång tids användning. Enligt DIN 22104, Antistatiska transportband, måste ytmotståndet vara mindre än 3 x 10 8 Ω. Kvalitetssäkring Våra antistatiska kuggremmar garanterar ett värde av R <10 6 Ω och testas innan leverans enligt testmetoder beskrivna i DIN och DIN Om kunden önskar kan vi låta testa slittåligheten för antistatskiktet på en testkuggrem. Om ytmotståndet är mindre än 10 6 Ω, kan man garantera att slittåligheten och ledningsförmågan är tillräckliga. Då antistatskiktet kan slitas något under en längre driftsperiod, bör remmens motståndsvärden kontrolleras regelbundet. Vid applikationer i ex-klassade utrymmen kontakta våra produktspecialister. 090

91 Vakuumkuggremmar Vakuumkuggremmar Vissa applikationer med kuggremmar som transportörer kräver mer än normalt av remdriften. Det kan vara hög hastighet, hög acceleration / retardation, noggrann positionering med mera. För att i dessa driftsfall fixera produkten mot kuggremmen på bästa tänkbara sätt används lämpligen vakuumkuggremmar. Kuggremmen stansas med önskad håldimension och önskat antal hål i remmens längdriktning. Glidskenan, som bär upp kuggremmen, hålas med fler och mindre hål och ansluts till ett undertryck skapat av exempelvis en fläkt. Remmen, och produkten den transporterar, kommer på detta sätt att sugas fast mot glidskenan och hållas fixerad under hela transportrörelsen. Att tänka på Kuggremmarna är försedda med lågfriktionsbeläggning, PAZ, på glidytorna (se sidan 87), för att minska friktionen mot glidskenan samt att öka slitstyrkan. Våra standardtyper är försedda med denna beläggning. Standard vakuumkuggremmar Remtyp : 50 TS , Remtyp : 100 TS10 PAZ , PAZ PAZ PAZ Minsta kuggantal för kuggremhjul, z min : 15 Standardarmering : Kevlarkord Minsta diameter för slät spännrulle på ryggsidan, d min : 60 mm Max till. dragkraft : ca 40N/mm rembredd Minsta längd för skarvad kuggrem 50 och 100 TS10 : 880 mm Kugghållfasthet : kontakta Aratron Remtyp : 66 TS PAZ PAZ Minsta kuggantal för kuggremhjul, z min : 15 Standardarmering : stålkord Minsta diameter för slät spännrulle på ryggsidan, d min : 120 mm Max till. dragkraft : ca 75N/mm rembredd Minsta längd för skarvad kuggrem 66 TS20 : 1500 mm Kugghållfasthet : kontakta Aratron Övriga utföranden: Alla kuggremmar kan hålstansas och därmed användas som vakuumtransportörer. Även våra standard vakuumremmar kan förändras genom att dessa skärs till mindre bredder. Hålstansning: Kuggremmarna enligt ovan stansas i de kuggfria fälten enligt kundens specifikation eller ritning. Standard håldiametrar, df: 2, 2.5, 3, 3.5, 4, 5, 6, 7, 8, 9, 10, 12 och 13 mm. Önskas andra håldiametrar eller hålformer tar vi fram nytt stansverktyg mot del i verktygskostnad. Beställningsexempel: 50 TS10 / V Bredd, mm Typ (TS10 alt. TS20) Längd, mm Ändlöst skarvad (V) alt. metervara (M) 091

92 Kuggremmar med medbringare Pålastning i transportör med hjälp av gavlarna Buffertrem för provtagningsutrustning Matningsband inom bryggerioch kosmetikindustrin 092

93 Kuggremmar med medbringare Kuggremmen Breco- och Brecoflex-kuggremmen kännetecknas av hög kvalitet tack vare en slitstarkt polyuretanplast och en töjningsstabil stålkord. Genom att belägga kuggsidan med polyamid får remmen goda glidegenskaper i de fall glidskenor används. Brecoflex-kuggremmen levereras i obegränsade längder i en multipel av vald kuggdelning. Medbringaren Medbringarkuggremmen En kuggrem kan förses med påsvetsade medbringare i godtyckligt antal och godtycklig delning, anpassade för önskad transportuppgift. Hänsyn måste dock tas till de riktlinjer som beskrivs på följande sidor. Kuggremmarna och medbringarna tillverkas hos Breco Antriebstechnik GmbH som även utför fastsvetsningen av medbringarna efter kundens önskemål. Medbringaren består av samma typ av högvärdig polyuretanplast som själva kuggremmen. Standardtyper återfinns på sidorna Även medbringare i specialutförande finns att få. Dessa tillverkas efter kundens önskemål och inom ramen för våra tillverkningsmöjligheter. Kuggremmar med medbringare 093

94 Kuggremmar med medbringare Tillvägagångssätt Val av medbringare Standard Semi-standard Specialutförande Material Den omgivande konstruktionen avgör valet av kuggremtyp, remlängd och kuggremhjul. Samtliga kuggremmar i vårt program kan förses med medbringare. Tillsammans med glidskenor uppnås dessutom en smidig transportördrift. Som alternativ kan kuggremmar i PAZutförande väljas (PAZ = polyamidbeläggning på kuggsidan, se sidan 87). Vilken typ av medbringare som väljs avgörs av vilken typ av gods som skall transporteras och hur transporten skall ske. Följande medbringarutföranden finns: Medbringarna extruderas i PUR. Från och med sidan 100 finns måttskisser för medbringare i standardutförande. Standardmedbringare kan efterbearbetas enligt kundritning genom fräsning eller borrning. Medbringare tillverkas i erforderligt antal av förtillverkade PUR-plattor. Följande plattjocklekar finns som standard: 1,5; 2; 3; 4; 5; 6; 8; 10; 11; 15 och 20 mm Om kunden önskar kan vi inom ramen för vår tillverkning framställa formsprutade medbringare i olika former utan egentliga inskränkningar. Endast en del av verktygskostnaden tillkommer. PUR (ca 92 Shore A), samma material som i kuggremmarna. Svetsfogens läge I förhållande till kuggen Kuggremmens böjlighet ligger i huvudsak i kuggluckan. För att remmen även skall vara böjlig runt kuggremhjulet, skall medbringaren placeras mitt över en kugg som bilden visar. 094

95 Kuggremmar med medbringare Medbringardelning Medbringardelningen bör väljas som en jämn multipel av kuggdelningen. Medbringardelning, som inte är en jämn multipel är möjlig, men då måste man tänka på att delningen är jämnt delbar med remlängden, samt iaktta rekommendationer för minsta kuggantal för kuggremhjul. (Se nästa sida) Beställningsexempel Kuggrem 50 T10/5000 V-PAZ Medbringarna monteras som en jämn multipel av kuggdelningen, dvs. medbringarnas position följer exakt remmens kuggdelning. Något summeringsfel från medbringardelning till kuggdelning uppstår inte. Toleranser Artikelnummer Beställningstext Medbringarna svetsas fast med en noggrannhet av ± 0,5 mm i relation till det önskade värdet. För medbringarhöjden gäller toleransen 0,5 mm. Vid beställning av en kuggrem med medbringare bör en ritning med erforderliga mått och data bifogas. Medbringarkuggremmen kan också beställas genom att till exempel följande text anges: Breco kuggrem 50 T 10/5000 V-PAZ med 100 st påsvetsade medbringare, nr , medbringardelning 50, medbringarna svetsas ovanför remkuggarna. Svetsvulst Vid fastsvetsningen av medbringaren lämnar svetsen en vulst med radien 0,5 1 mm. Om vulsten påverkar medbringarens funktion, beställ med tillägget svetsvulst bortfräst. 095

96 Kuggremmar med medbringare Kuggremmens flexibilitet påverkas av påsvetsade medbringare. Som regel bör medbringarna vara så smala som möjligt och placeras över en kugg för att erhålla bästa möjliga flexibilitet i kuggremmen. I nedanstående tabell anges rekommenderad maxtjocklek i mm i förhållande till valt antal kuggar i kuggremhjulet. Max medbringar- max medbringartjocklek i mm vid placering över kugg tjocklek s i mm max medbringartjocklek i mm vid placering över kugglucka Antal kuggar på kuggremhjulet Delning T 5 5 (2) 6 (2) 6 (3) 8 (4) 9 (6) 10 (8) 12 (10) T 10 8 (3) 9 (4) 10 (4) 12 (6) 14 (9) 15 (12) 20 (20) T (5) 13 (5) 15 (6) 18 (8) 20 (12) 23 (20) 30 (30) AT 5 5 (2) 6 (2) 6 (3) 8 (4) 9 (6) 10 (8) 12 (10) AT 10* 8 (3) 9 (4) 10 (4) 12 (6) 14 (9) 15 (12) 20 (20) AT (5) 13 (5) 15 (6) 18 (6) 20 (12) 23 (20) 30 (30) XL 5 (2) 6 (2) 6 (3) 8 (4) 9 (6) 10 (8) 12 (10) L 6 (3) 7 (3) 8 (4) 10 (5) 12 (7) 13 (10) 16 (16) H 8 (4) 9 (5) 10 (6) 12 (7) 14 (10) 15 (12) 20 (20) XH 13 (5) 14 (5) 15 (6) 18 (8) 20 (12) 23 (20) 30 (30) * kan även användas för BAT- och SFAT-kuggremmar Medbringare med frigång Exempel på bestämning av medbringartjockleken hos en Breco-kuggrem med delning T10 som löper runt ett kuggremhjul med 20 kuggar: För medbringarposition över kugg, tjocklek s 8 mm För medbringarposition över kugglucka, tjocklek s 3 mm Observera: vid kuggantal som ligger mellan i tabellen angivna värden, t.ex. 22 kuggar, bör närmast lägre värde väljas för max medbringartjocklek. Kuggremmens flexibilitet påverkas inte om medbringarna tillverkas med frigång. Kontakta oss för hjälp med utformningen. 096

97 Kuggremmar med medbringare Medbringarpar Parvis svetsade medbringare används företrädesvis i transportörer där lägespositionering av detaljer önskas. Standardtolerans på mått mellan medbringarna är ± 0,5 mm. Med en svetsfixtur kan snävare toleranser på ± 0,2 mm uppnås. Del i kostnad för fixtur kan tillkomma. Medbringare med hål Hål kan borras i standardmedbringare enligt önskemål. Hålen borras innan medbringarna svetsas fast på kuggremmen. Standardtoleranser, se bilden ovan. Medbringare med ingjutna detaljer Vi kan leverera medbringare med ingjutna detaljer av exempelvis stål eller aluminium, t.ex. in- eller utvändiga gängor. På dessa kan sedan önskad medbringare skruvas fast. Vi har ett standardsortiment av ingjutningsdetaljer, men kan även gjuta in detaljer erhållna från kund. I sistnämnda fallet behöver vi ca 5% fler detaljer än totala behovet för att kunna göra en nollserie. Påsvetsningsteknik Medbringarna svetsas fast med hela anliggningsytan mot ryggen på kuggremmen genom smältning. 097

98 Medbringare A L = L = L = L = L = L = B L = L = L = L = L = L =Extruderad C L = L = L = L = L = L = D L = L = L = L = L =Extruderad L =Extruderad E L = L = L = L = L = L = F L = L = L = L = L = L =

99 Medbringare A L = 110 L = L = L = L = L = B L = L = L = L = L = L = C L = L = L = L = L = L = D L = L = L = L = L = L = E L = L = L = L = L = L = Medbringarna på dessa sidor är endast ett urval ur de mer än 2300 standardmedbringarna i vårt sortiment. 099

100 Medbringare L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L =

101 Medbringare B

102 Medbringare L = L = B L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = L = Medbringarna på dessa sidor är endast ett urval ur de mer än 2300 standardmedbringarna i vårt sortiment. 102

103 Medbringare L = L = L = L = L = L = L =

104 Medbringare L = L = L = L = L = L = L = L =

105 Medbringare L = L = Medbringarna på dessa sidor är endast ett urval ur de mer än 2300 standardmedbringarna i vårt sortiment. 105

106 ATN basen för ett nytt transportsystem! ATN kuggremmen som erbjuder en mängd olika möjligheter Breco är en av marknadens mest innovativa tillverkare inom området kuggremmar. Den senaste produkten kallas för ATN och har tagits fram i första hand för transportörer. På samma sätt som för alla Breco - och Brecoflex - remmar är denna remtyp uppbyggd av slitstark polyuretanplast och kraftig stålkord. De utbytbara profildelarna, som monteras snabbt på remmens medbringare, kan enkelt bytas ut mot andra utföranden som anpassas till kundens önskemål. Jämfört med andra monteringsmetoder för medbringare, som exempelvis påsvetsning, erbjuder denna teknik helt nya användningsområden som tidigare varit omöjliga att förverkliga. Tack vare denna teknik kan olika typer av gods transporteras på samma transportör bara genom att byta medbringarprofilerna. Fördelar - ATN: Kuggremmen är en del i ett modulsystem Medbringardelning kan varieras Olika profilmaterial kan användas Extremt noggrant avstånd mellan profilerna/medbringarna Hög skjuvhållfasthet Snabbt och enkelt medbringarbyte vid ändring av gods eller slitage Profilerna kan bytas utan att remmen behöver demonteras Alternativ till kedjetransportör med kuggremmens alla fördelar Enkel justering av medbringarna under montering Standard kuggremhjul kan användas Inga svetsvulster på kanterna Olika monteringsmetoder Standardfäste för medbringare Kostnadsfördelar för användaren: - standardkuggrem med hög tillgänglighet och variationsmöjlighet - kort stillestånd vid medbringarbyte - låga testkostnader då profilerna lätt kan bytas - låga reservdels- och monteringskostnader Kan levereras med mekanisk skarv, vilket ger kort stillestånd vid montering 106

107 ATN Profil Delning Tillgänglig rembredd Tillgänglig beläggning [mm] [mm] PAR PAZ ATN 10 AT 10, ATN 12,7 AT 12, ATN 20* AT 20, Antal utskär ningar/kugg *under utveckling Standardutförande för ATN 10, ATN 12,7: rulle om 50 m eller 100 m kortare längder (förkapade remmar) eller längder över 100 m måste beställas separat kortaste längd för skarvad kuggrem: 880 mm Standardutförande för ATN 20: Tillgängliga material: Desmopan 790 TPU-KF1** PUR 8700** Användningsområde: standard- låg omgivnings- livsmedelsapplikationer temperatur hantering Egenskaper: C - +5 C FDA-godkänt ** på förfrågan rulle om 50 m kortare längder (förkapade remmar) eller längder över 50 m måste beställas separat kortaste längd för skarvad kuggrem: 1000 mm Hålavstånd för insatser Standard: varje kugg: ATN 10: 10 mm ATN 12,7 10 mm ATN 20: 20 mm På förfrågan: var n:e delning, med följande villkor: ATN 10: 120/n heltal ATN 12,7 96/n heltal ATN 20: 60/n heltal Medbringarfästen (insatser) Två olika material finns tillgängliga för insatserna: Plast Mässing Material polyamid MS 58 F 36 Användnings- små belastningar mellanstora och område: normala temperaturer stora belastningar liten dynamisk låga temperaturer belastning större dynamiska belastningar 107

108 ATN ATN 10, ATN 12,7 - specifik remkraft F Uspec per kugg i ingrepp ATN 20 - specifik remkraft F Uspec per kugg i ingrepp ATN Y-axeln: Specifik remkraft FUspec[N] ATN ATN ATN 10 Y-axeln: Specifik remkraft FUspec[N] ATN ATN ATN X-axeln: Kuggremhjulets varvtal [1/min] X-axeln: Kuggremhjulets varvtal [1/min] Remkraft F U Den överförbara remkraften F U är baserad på den specifika remkraften F Uspec och antalet kuggar z e som är i ingrepp på kuggremhjulet (skall vara minst 6 stycken). Maximalt värde som kan användas vid beräkningen är z emax = 12. F U = F Uspec z e Tillåten dragkraft i N Rembredd [mm] ATN ATN 12, ATN Geometri i anslutning till profilfästet ATN 10, ATN 12,7 Kuggremhjulsdiameter Samma kuggremhjul som för AT 10, AT 20 och AT 12,7 kan användas. Minsta antalet kuggar ATN 10: z min = 25 ATN 12,7: z min = 20 ATN 20: z min = 20 ATN 20 z min 108

109 ATN ATN kuggremmar kan levereras med mekanisk skarv. Denna möjliggör snabb och enkel montering av kuggremmen i sin maskin. Kontakta oss för mer information. Beställningsexempel Breco kuggremmar 50 ATN 10 / 9600 V Breco kuggremmar 75 ATN 12,7 / V 3-25,4-12,7 PAR ATN kuggremmar kan även levereras med kil. Kontakta oss för mer information. Bredd i mm Typ/delning Längd i mm Skarvtyp Antal urskärningar (diagonalt) Mellanrum B Mellanrum C Polyamidväv på remryggen Perforeringsverktyg för urskärningarna Urskärningarna för insatserna förseglas under tillverkningen med ett ca 0,2 mm tjockt polyuretanskikt, vilket förhindrar smutspartiklar från att fastna i hålen. Skiktet avlägsnas enkelt före montering av profilfästena. 109

110 Gjutna medbringare Synchroflex kuggremmar med gjutna medbringare Helgjutna Synchroflex kuggremmar kan levereras med speciella medbringare, vilket ger konstrutören stor valfrihet. Dessa remmar används i samband med transport, matningsrörelser eller positionering av detaljer. Frammatningsband Genom att kuggrem och medbringare tillverkas i en gjutform (se sidan 10) uppnås högsta möjliga noggrannhet. En kuggrem kan tack vare detta tillverkas helt efter kundens önskemål beträffande medbringarnas utseende och antal. Toleransen som kan uppnås på avståndet mellan två medbringare uppgår till ± 0,05 mm. Exempel på olika medbringarprofiler för Synchroflex kuggremmar: Användningsområden: synkronteknik för högsta noggrannhet Kringutrustning för datorer Kontorsmaskiner Finmekanik Förpackningsmaskiner Taktningsutrustningar Synkrontransportörer Hanteringsteknik Transportteknik För vidare information beträffande möjliga remutföranden (existerande gjutformar mm), kontakta våra produktspecialister. Användningsexempel 110

111 Påsvetsade medbringare Synchroflex kuggremmar med påsvetsade medbringare Montering av medbringare på Synchroflex kuggremmar kan göras i efterhand på remmar från och med utförande T2,5. Genom termisk spegelsvetsning sätts medbringarna fast på remryggen med placering och i antal enligt kundens ritning. Toleransen på medbringaravståndet uppgår till ± 0,5 mm. Vårt standardsortiment omfattar i dag mer än 2300 stycken olika medbringare, varav ett urval visas i denna katalog. Vi kan också leverera medbringarutföranden enligt kundens önskemål. Kontakta produktspecialist på Aratrons mekanikavdelning om ni behöver hjälp med tekniskt förslag. Exempel på olika medbringare med mekanisk efterbearbetning: Med olika medbringarutföranden kan en kuggrem anpassas till önskad transportfunktion där också delningen kan väljas godtyckligt. Medbringarna kan även förses med ingjutna detaljer. Påbyggnadsdetaljer kan monteras i efterhand. Särskilda regler gäller för hur svetsställena skall utformas och vilken böjbelastning som kan tillåtas. Ta kontakt med våra produktspecialister i dessa frågor. Användningsområden: allmän transportteknik Transportera Separera Positionera Takta Mata Beställningsexempel: Synchroflex kuggrem 25 T 10 / 1960 FN 49 Rembredd i mm Typ / delning Längd i mm Antal medbringare Medbringardelning 111

112 Borstkuggremmar Lösningen för nästan varje användningsområde Som komplement till standardapplikationerna inom områdena transmissions-, linjär- och transportteknik, kan vi erbjuda Synchroflex borstkuggremmar för speciella användningsområden. Uppbyggnad Kuggremmen kan antingen förses med borstförsedd, förstärkt remrygg, eller med borstförsedda medbringare helt beroende på kundens applikation. Remryggens tjocklek varierar mellan 10 och 20 mm och beror på borstets hårdhet och strålängden. Medbringaravstånd och borstets täthet och utförande anpassas till varje enskilt fall. 1. kuggrem med förstärkt ryggparti (nödvändig böjlighet uppnås genom att göra tvärslitsar i remryggen). 2. borst 3. standardkuggrem 4. medbringare Varierande användningsområden Transport: Transport av ömtåliga detaljer, t.ex. glas, keramik, papper Transport av gods med ömtåliga ytor Ackumulerande transport av gods med extremt låg friktion Breddning av anliggningsytan genom anordning av borstet i fack Transport med låg ljudnivå Smuts och spån kan inte fastna på anliggningsytan Kan kombineras med alla typer av medbringare Rengöring: Kan användas både i torr och våt miljö Ytbearbetning Standardprogram Vi kan leverera borstkuggremmar i samtliga remlängder i vårt program med följande delningar: T 5, T 10, T 20, AT 5, AT 10 och AT 20 Önskas information om ytterligare ytbeläggningar, uppgifter om kemisk beständighet och tillåtna temperaturområden, kontakta våra produktspecialister. 112

113 Borstkuggremmar Naturborst och hår (borstlängd upp till 30 mm) Mjukt tagel Tagelblandning, Calcuttaborst, medelhårt medelhårt Växtfibrer (borstlängd mm) Mexikansk fiber, Arenga, Kokos, medelhårt hårt hårt Konstborst (godtycklig borstlängd) Mypren ø 0,20 mm Nylon 6, Nylon 6.6, ø 0,15 0,5 mm ø 0,15 0,5 mm, slät eller vågformad slät eller vågformad Tråd (godtycklig borstlängd) Ståltråd, Mässingstråd, Fosfatbrons, ø 0,15 0,4 mm ø 0,1 0,4 mm ø 0,1 0,4 mm, slät eller vågformad slät eller vågformad slät eller vågformad 113

114 Dimensionering av transportörkuggremmar Breco- och Synchroflex kuggremmar för transport Kuggremtransportörer konstrueras helst med frontdrift. Det transporterade godset kan bestå av en eller flera lastenheter. Flera lastenheter kan betraktas som en dellast. Beräkning av remkraften F U Ur den totala transportlasten kan erforderlig dragkraft respektive remkraften F U beräknas för drivstationen. F U = 9,81 m µ Remkraft i drivstationen F U [N] Transportlastens massa m [kg] Friktionskoefficient mellan kuggrem och glidskena µ Följande värden för friktionskoefficienten µ (glidfriktion) kan användas: Stål / PUR 92 Shore A 0,6 0,7 Stål / PAZ 0,2 0,4 PE / PUR 0,3 0,4 Friktionsvärden uppvisar i regel en stor spridning. Vi rekommenderar därför våra kunder att genomföra praktiska försök i dessa fall. Ovannämnda värden är endast en indikering. Kommentar till förhållandet kraft töjning under belastning. Den rastrerade ytan i bilden ovan visar förhållandet mellan kraft och töjning i kuggremmen. Avståndet mellan lasterna ökar succesivt fram till drivstationen. Avståndet s 1 < s 2 Förspänningskraft Förspänningskraften i kuggremmen skall anpassas så att en restförspänning kvarstår i remmen även när den går obelastad. För förspänningen gäller följande: F v > 0,5 F U Beräkning av rembredden b b = F U Z e F Uspec F U [N] F U F Uspec remkraft (beräknad) specifik tillåten belastning av remkuggarna (se kapitel Tekniska Data) z e antal kugg i ingrepp för ändlöst svetsade remmar z emax = 6 114
