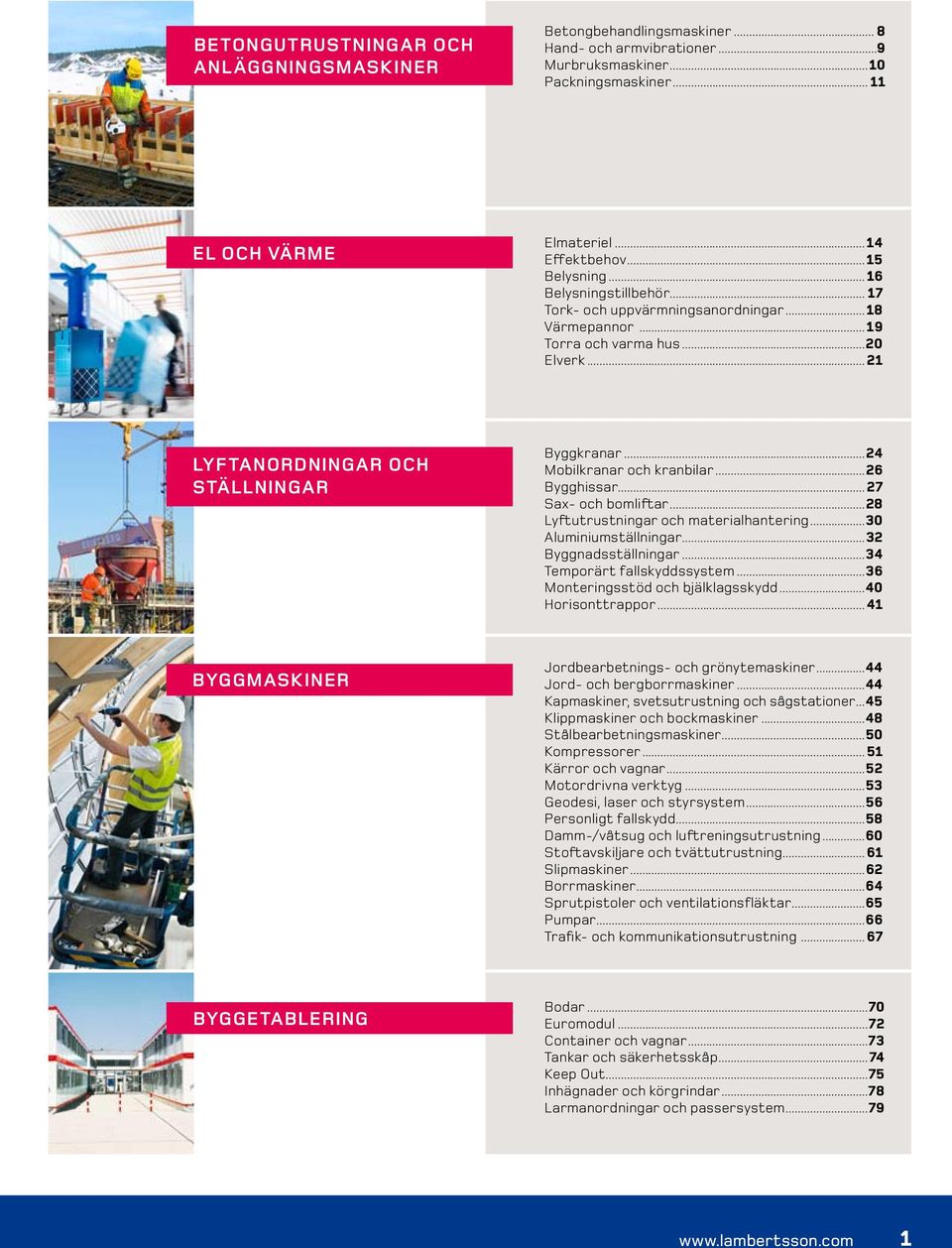

1 Betongutrustningar och anläggningsmaskiner Betongbehandlingsmaskiner 8 Hand- och armvibrationer 9 Murbruksmaskiner 10 Packningsmaskiner 11 EL OCH VÄRME Elmateriel 14 Effektbehov 15 Belysning 16 Belysningstillbehör 17 Tork- och uppvärmningsanordningar 18 Värmepannor 19 Torra och varma hus 20 Elverk 21 Lyftanordningar och ställningar Byggkranar 24 Mobilkranar och kranbilar 26 Bygghissar 27 Sax- och bomliftar 28 Lyftutrustningar och materialhantering 30 Aluminiumställningar 32 Byggnadsställningar 34 Temporärt fallskyddssystem 36 Monteringsstöd och bjälklagsskydd 40 Horisonttrappor 41 byggmaskiner Jordbearbetnings- och grönytemaskiner 44 Jord- och bergborrmaskiner 44 Kapmaskiner, svetsutrustning och sågstationer 45 Klippmaskiner och bockmaskiner 48 Stålbearbetningsmaskiner 50 Kompressorer 51 Kärror och vagnar 52 Motordrivna verktyg 53 Geodesi, laser och styrsystem 56 Personligt fallskydd 58 Damm-/våtsug och luftreningsutrustning 60 Stoftavskiljare och tvättutrustning 61 Slipmaskiner 62 Borrmaskiner 64 Sprutpistoler och ventilationsfläktar 65 Pumpar 66 Trafik- och kommunikationsutrustning 67 byggetablering Bodar 70 Euromodul 72 Container och vagnar 73 Tankar och säkerhetsskåp 74 Keep Out 75 Inhägnader och körgrindar 78 Larmanordningar och passersystem

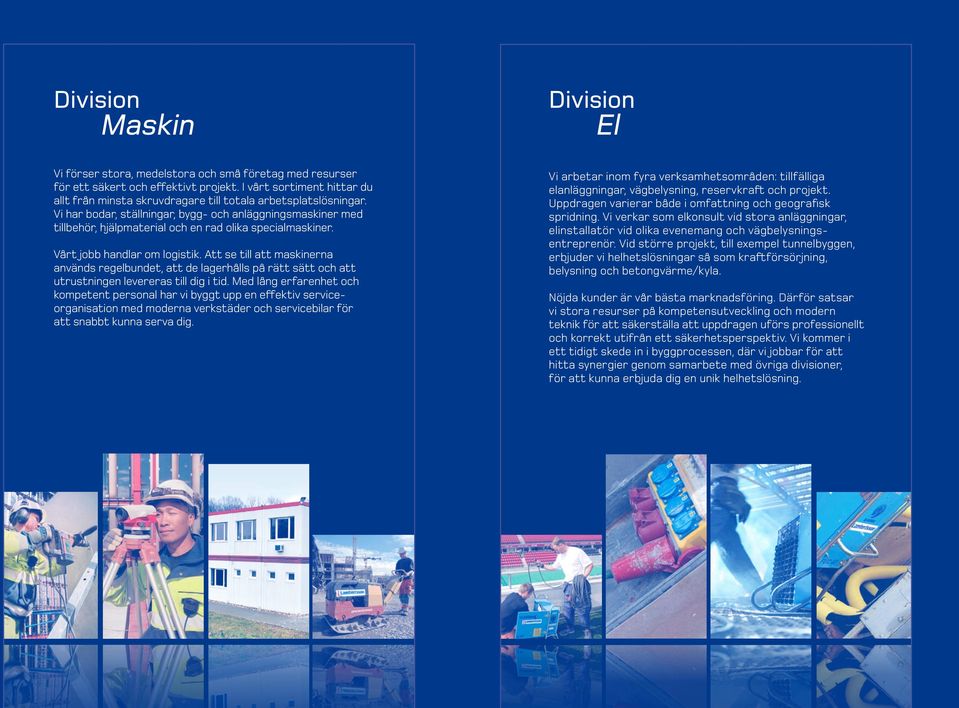

2 Division Maskin Division El Vi förser stora, medelstora och små företag med resurser för ett säkert och effektivt projekt. I vårt sortiment hittar du allt från minsta skruvdragare till totala arbetsplatslösningar. Vi har bodar, ställningar, bygg- och anläggningsmaskiner med tillbehör, hjälpmaterial och en rad olika specialmaskiner. Vårt jobb handlar om logistik. Att se till att maskinerna används regelbundet, att de lagerhålls på rätt sätt och att utrustningen levereras till dig i tid. Med lång erfarenhet och kompetent personal har vi byggt upp en effektiv serviceorganisation med moderna verkstäder och servicebilar för att snabbt kunna serva dig. Vi arbetar inom fyra verksamhetsområden: tillfälliga elanläggningar, vägbelysning, reservkraft och projekt. Uppdragen varierar både i omfattning och geografisk spridning. Vi verkar som elkonsult vid stora anläggningar, elinstallatör vid olika evenemang och vägbelysningsentreprenör. Vid större projekt, till exempel tunnelbyggen, erbjuder vi helhetslösningar så som kraftförsörjning, belysning och betongvärme/kyla. Nöjda kunder är vår bästa marknadsföring. Därför satsar vi stora resurser på kompetensutveckling och modern teknik för att säkerställa att uppdragen uförs professionellt och korrekt utifrån ett säkerhetsperspektiv. Vi kommer i ett tidigt skede in i byggprocessen, där vi jobbar för att hitta synergier genom samarbete med övriga divisioner, för att kunna erbjuda dig en unik helhetslösning. 2 Den kompletta problemlösaren 3

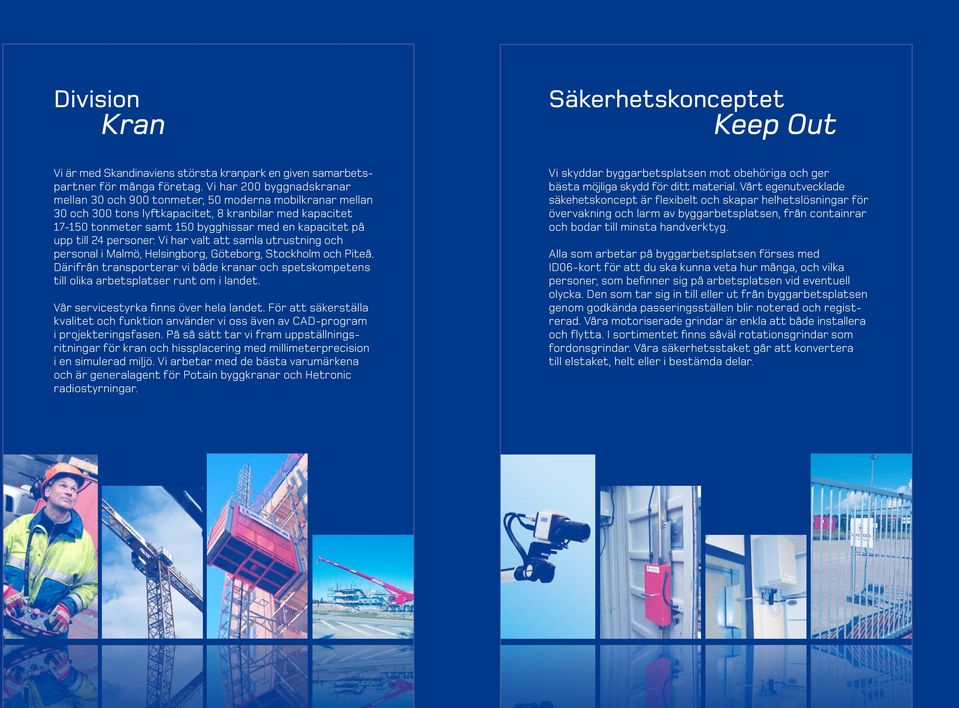

3 Division Kran Säkerhetskonceptet Keep Out Vi är med Skandinaviens största kranpark en given samarbetspartner för många företag. Vi har 200 byggnadskranar mellan 30 och 900 tonmeter, 50 moderna mobilkranar mellan 30 och 300 tons lyftkapacitet, 8 kranbilar med kapacitet tonmeter samt 150 bygghissar med en kapacitet på upp till 24 personer. Vi har valt att samla utrustning och personal i Malmö, Helsingborg, Göteborg, Stockholm och Piteå. Därifrån transporterar vi både kranar och spetskompetens till olika arbetsplatser runt om i landet. Vår servicestyrka finns över hela landet. För att säkerställa kvalitet och funktion använder vi oss även av CAD-program i projekteringsfasen. På så sätt tar vi fram uppställningsritningar för kran och hissplacering med millimeterprecision i en simulerad miljö. Vi arbetar med de bästa varumärkena och är generalagent för Potain byggkranar och Hetronic radiostyrningar. Vi skyddar byggarbetsplatsen mot obehöriga och ger bästa möjliga skydd för ditt material. Vårt egenutvecklade säkehetskoncept är flexibelt och skapar helhetslösningar för övervakning och larm av byggarbetsplatsen, från containrar och bodar till minsta handverktyg. Alla som arbetar på byggarbetsplatsen förses med ID06-kort för att du ska kunna veta hur många, och vilka personer, som befinner sig på arbetsplatsen vid eventuell olycka. Den som tar sig in till eller ut från byggarbetsplatsen genom godkända passeringsställen blir noterad och registrerad. Våra motoriserade grindar är enkla att både installera och flytta. I sortimentet finns såväl rotationsgrindar som fordonsgrindar. Våra säkerhetsstaket går att konvertera till elstaket, helt eller i bestämda delar. 4 Den kompletta problemlösaren 5

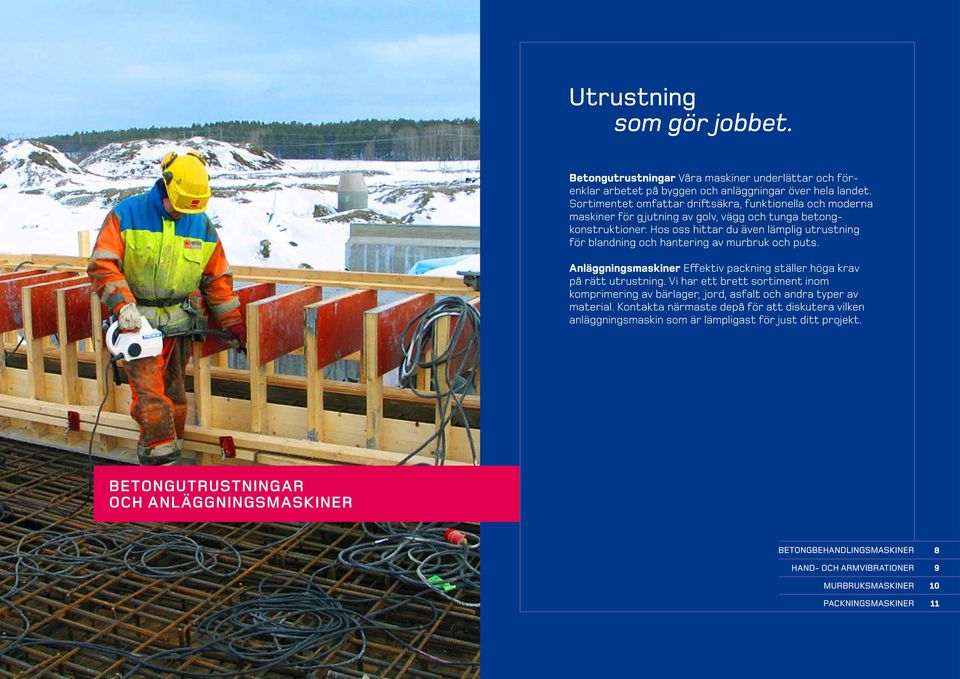

4 Utrustning som gör jobbet. Betongutrustningar Våra maskiner underlättar och förenklar arbetet på byggen och anläggningar över hela landet. Sortimentet omfattar driftsäkra, funktionella och moderna maskiner för gjutning av golv, vägg och tunga betongkonstruktioner. Hos oss hittar du även lämplig utrustning för blandning och hantering av murbruk och puts. Anläggningsmaskiner Effektiv packning ställer höga krav på rätt utrustning. Vi har ett brett sortiment inom komprimering av bärlager, jord, asfalt och andra typer av material. Kontakta närmaste depå för att diskutera vilken anläggningsmaskin som är lämpligast för just ditt projekt. Betongutrustningar och anläggningsmaskiner Betongbehandlingsmaskiner Hand- och armvibrationer murbruksmaskiner packningsmaskiner

5 Betongbehandlingsmaskiner Stavvibratorer används för att vibrera bort luftfickor i betongen. Det finns två varianter i vårt sortiment: Väggstavar och valvstavar med 1-fas motorer samt inbyggda omformare. Spola rent staven med vatten så snart som möjligt när du är klar. Det underlättar rengöringen och du undviker merkostnader för bland annat blästring. Undvik att ha staven igång då den inte är i betong, skulle den bli överhettad finns ett skydd som löser ut Glättningsmaskin eldriven, handförd < 600 mm Dynapac BG 21E Glättningsmaskin eldriven, handförd < 900 mm Dynapac BG Glättningsmaskin eldriven, handförd < 1200 mm Tremix G Combi E Glättningsmaskin bensindriven, handförd < 600 mm Tremix G 610B Glättningsmaskin bensindriven, handförd < 900 mm Dynapac BG 33G Väggstav 1-fas, inbyggd omformare < 7 m, < 90 mm Wacker Valvstav 1-fas, inbyggd omformare < 1,2 m Wacker Valvstav 1-fas, inbyggd omformare > 1,2 m Wacker Stavvibrator 1-fas, elmotor i drivenheten < 7 m, < 65 mm Tremix Minivib Hand- och armvibrationer Tillfälliga vibrationer upplevs ibland som obehagliga. Varaktiga effekter av hand-, arm- och helkroppsvibrationer kommer senare i form av vita fingrar, muskelvärk och huvudvärk. Du minimerar riskerna genom att eliminera vibrationerna vid källan och sänka dem så mycket det går. Rätt verktyg och väl underhållna maskiner ger snabbare och effektivare arbete med mindre exponering för vibrationer. Välj maskiner som kan användas under längre pass utan risk för vibrationsskador. Nedan visar vi på samband mellan vibrationsnivå och exponeringstid Vibratorsloda eldriven, enkel < 2 m Tremix BFE Vibratorbalk eldriven, djupvibrerande, enkel < 4 m Tremix cykelstyre Vibratorbalk eldriven, djupvibrerande, dubbel < 6,5 m Tremix Vibratorbalk eldriven, djupvibrerande, dubbel < 9 m Tremix Vibratorbalk drivenhet inkl gavel < 0,4 m Tremix, Vibraflex Vibratorbalk monterbara sektioner < 0,5 m/sektion Tremix Modulbalk 0, Vibratorbalk monterbara sektioner < 1 m/sektion Tremix Modulbalk Vibratorbalk monterbara sektioner < 2 m/sektion Tremix Modulbalk Vibratorbalk monterbara sektioner < 3 m/sektion Tremix Modulbalk 3 Exponeringstid, tim ,1 4 3 INSATSVÄRDE GRÄNSVÄRDE 2 1 3, Vibrationsnivå, m/s 2 Exempel: En maskin med vibrationsnivån 3,5 m/s 2 kan användas dagligen 4,1 timmar utan att insatsvärdet överskrids. Jämför F 90A i tabellen ovan. Om insatsvärdet 2,5 m/s² per dag överskrids måste ett åtgärdsprogram vidtas: Alternativ arbetsmetod Byta till maskin med lägre vibrationsnivå Tekniska hjälpmedel t ex dämpande handtag Begränsning av exponeringstidens varaktighet Viloperioder Anpassning av kläder som skyddar mot fukt och kyla Gränsvärde 5 m/s² per dag får aldrig överskridas: Stoppa omedelbart arbetet Utreda orsakerna till detta Vidta sådana åtgärder att gränsvärdet inte överskrids i fortsättningen 8 Den kompletta problemlösaren 9

6 Murbruksmaskiner Packningsmaskiner Murbruk och puts måste blandas på rätt sätt för att resultatet ska bli bra. I vårt sortiment finns maskiner för en rationell tillverkning och hantering av murbruk samt puts. Rengör kärlet ofta så undviker du att blandningen blir förorenad och därmed svårare att arbeta med. Rengör trumman med småsten och vatten mellan varje ny blandning. Frifallsblandaren lämpar sig för mindre betongkvantiteter. Maskinen kräver inga stora utrymmen och drar lite energi. Tvångsblandaren har en fast trumma med roterande skovlar inuti. Framåtgående vibratorplattor är specialkonstruerade för effektiv packning av sand, grus, makadam, asfalt och marksten. Utrustningen lämpar sig väl för mindre reparationsoch underhållsarbeten som till exempel parkeringsplatser. Fram- och backgående vibratorplattor är något större och speciellt konstruerade för packning av områden där vältar inte kan utnyttjas fullt ut. Det kan handla om rörgravar och arbeten med plattläggning , Bruksmixer eldriven, flyttbar, på stativ < 20 l ABS Bruksmixer eldriven, flyttbar, på stativ < 50 l KGC Mixer Bruksmixer eldriven, flyttbar, på stativ < 80 l oblandad massa Swemix 75 Turbo Omrörare eldriven, handhållen < 1,2 kw, < 5 kg Festo RW 900E Bruksomrörare eldriven, handhållen < 1,5 kw, < 6 kg Flex RZ 600VV Bruksblandare tvångsblandare, eldriven < 60 l blandad massa Vänga-Åke Vibratorstamp bensin < 90 kg Wacker BS 65 Y Vibratorplatta bensin < 50 kg Swepac F Vibratorplatta bensin < 120 kg Tremix KMR Vibratorplatta bensin/diesel < 200 kg Swepac F Vibratorplatta bensin/diesel, fram & back < 200 kg Wacker BPU 2440A Vibratorplatta diesel, fram & back < 400 kg Wacker DPU 2450 F Vibratorplatta diesel, fram & back < 600 kg Swepac FB Vibratorplatta diesel, fram & back < 800 kg Swepac FB Vibratorplatta fjärrmanövrerad, diesel, f&b < 600 kg Dynapac LG 550 IR Vibratorplatta fjärrmanövrerad, diesel, f&b > 600 kg Dynapac LH Vibratorplatta fjärrmanövrerad via kabel, > 600 kg Dynapac LG 750 diesel, f&b Vikter för markvibratorer Packdjup för markvibratorer Trumblandare för betong < 100 l blandad massa Atika Profi Trumblandare för betong < 150 l blandad massa Atika Enorm Bruksblandare tvångsblandare, eldriven < 150 l blandad massa Soroto 80, Rojo Bruksblandare tvångsblandare, eldriven < 225 l blandad massa Rojo Bruksblandare tvångsblandare, eldriven < 500 l blandad massa Ahlm BL Blandningskärl med vagn, för bruk och spackel < 75 l, isärtagbar, Vänga-Åke Mixervagn, exkl omrörare M 9075 Dynapac Typ LX 90/KMR 11 LT 170 LF 15A LF 30 LF 95A LF 140 LF 160 LG 200 LG 250 LH 300 LG 450 LG 500 LG 550 LG 700 LH 700 Vikt kg Swepac Typ FR 85 F 70A F 90A F 140 FB 145 FB 200 FB 300 FB 450 FB 700 Vikt kg Wacker Typ BS 500 BS 600 DPU 2950 DPU 3345 DPU 5055 DPU 6065 DPU 6760 DPU 7060 Vikt kg Kg m Antal överfarter: 4 Grus/Sand Silt/Lera Sprängsten 10 Den kompletta problemlösaren 11

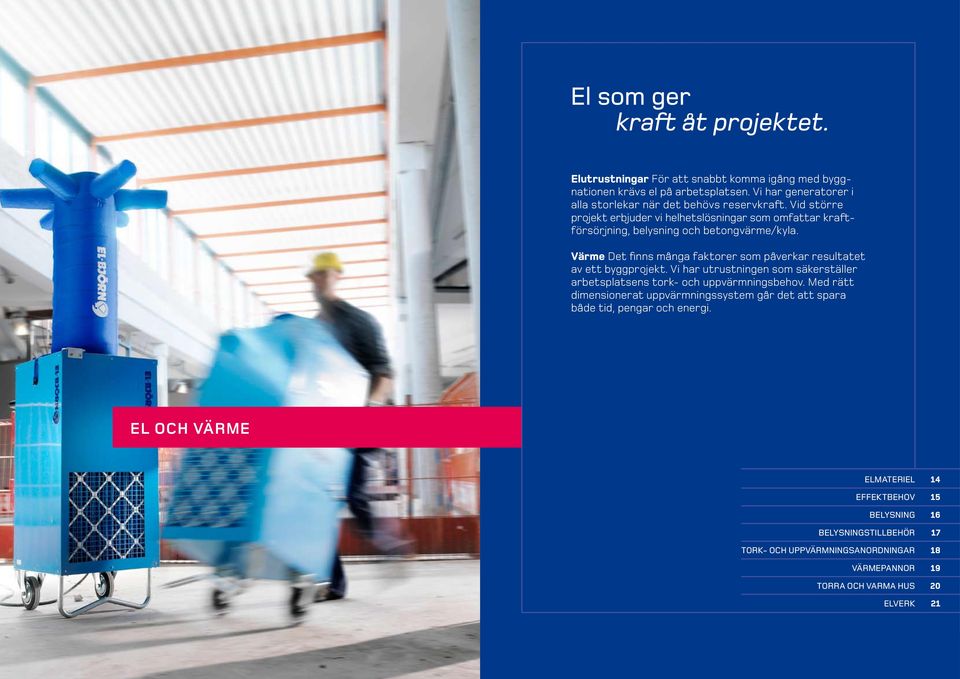

7 El som ger kraft åt projektet. Elutrustningar För att snabbt komma igång med byggnationen krävs el på arbetsplatsen. Vi har generatorer i alla storlekar när det behövs reservkraft. Vid större projekt erbjuder vi helhetslösningar som omfattar kraftförsörjning, belysning och betongvärme/kyla. Värme Det finns många faktorer som påverkar resultatet av ett byggprojekt. Vi har utrustningen som säkerställer arbetsplatsens tork- och uppvärmningsbehov. Med rätt dimensionerat uppvärmningssystem går det att spara både tid, pengar och energi. EL OCH VÄRME Elmateriel Effektbehov Belysning Belysningstillbehör Tork- och uppvärmningsanordningar Värmepannor Torra och varma hus Elverk Den kompletta problemlösaren 13

8 Elmateriel Effektbehov Hur stor elcentral behöver du? Vi har ett komplett sortiment av huvud- och undercentraler, samtliga utrustade med jordfelsbrytare. Våra tjänster omfattar bland annat installation och dimensionering samt inkoppling av lämpliga centraler. Elmateriel testas alltid före uthyrning. Vi kartlägger ditt behov av byggkraft från start till slut och bistår med beräkningar, dimensionering, leverans och montage utförda av kunniga yrkesmän. Vi hjälper till med för- och färdiganmälan till nätägare samt kontakt med energileverantören. Exempel: Belastningsobjekt antal kw säkring anslutn ledning Vibrostav 1-fas 1 0, G 1,5 Betongblandare 3-fas 1 2, G 2,5 Klippmaskin 3-fas 1 4, G 2,5 Bockmaskin 3-fas 1 3, G 2,5 Kapsåg 3-fas 1 2, G 2,5 Personalbod 1 8, G 6 Handverktyg och belysning 1 3, G 2,5 Summa installerad effekt 22,9 kw (22 900W) Erfordelig strömstyrka (I) erhålles ur formeln Huvudcentral 25/32 A Huvudcentral 63 A Huvudcentral för direktmätning 100 A Huvudcentral med trafomätning 125 A Huvudcentral 160 A Huvudcentral 200/250 A Huvudcentral 400 A Huvudcentral 600/630 A Undercentral med skåp 63 A Fördelnings- UC med fast inkoppling 100/125 A Undercentral utan skåp 16 A Undercentral utan skåp 25/32 A Undercentral utan skåp 63 A Bodetableringscentral 250 A Bodetableringscentral < 100/125 A Fördelningscentral BCS 1100/ HSP-station fördelning utan mätning kv, < 800 kva Holtab TSK kv HSP-station fördelning utan mätning kv, < 800 kva Holtab TSK kv HSP-station fördelning med mätning kv, < 1000 kva Energimätare I = strömstyrka P = effekt i Watt cosφ = 1 Effektfaktorn gäller erfarenhetsmässigt med ovanstående värden. Vårt exempel (huvudspänning 400V) Effektbehovet kan dock reduceras med en erfarenhetsmässigt funnen sammanslagningsfaktor (S) som varierar för olika slag av arbete. Följande värden brukar kunna användas: Husbyggnadsarbete S = 0,5-0,6 Anläggningsarbete S = 0,7-0,8 Erhållet värde på strömstyrka 33A multipliceras med sammaslagningsfaktorn och erfordelig storlek på byggcentralen blir I = 0,6 x 33= 19,8A 14 Den kompletta problemlösaren 15

9 Belysning Belysningstillbehör I anslutning till byggstart erbjuder vi projektering, dimensionering samt installation av säker belysning. Medarbetarna ska med normal anpassningsförmåga kunna förflytta sig mellan olika områden och säker utrymning ska kunna ske, även vid strömbortfall. Nödbelysning ska också garantera att säkerhetsutrustning kan lokaliseras och användas. Belysningen anpassas efter olika förutsättningar med lämplig fördelning och riktning. Graden av belysning varierar, snickeriarbete kräver god belysning medan t ex arbete vid såg-, kap- och klippmaskiner kräver mycket god belysning. Bländning ska undvikas så långt som möjligt Belysningscentral med ljusrelä och tidur 16 A El-Björn U 16Midi// Belysningsmast teleskopisk, inkl armatur < 5 m Bamek ELU 5/ Belysningsmast teleskopisk, inkl armatur < 10 m Bamek ELU 10/ Belysningsmast teleskopisk på hjul, inkl armatur < 13 m Bamek ELU 12/ ELU 12 teleskopisk på hjul, inkl armatur Bygg-El Conlight 12 och driftdon Strålkastare högtrycksnatrium < 400 W Bygg-El Strålkastare metallhalogen < 1000 W Bygg-El Lågenergiarmatur 48 V, 23 W Lågenergiarmatur 230 V, 42 W Nödbelysning Lysrörsarmatur < 230 V Nödboj Lysrörsarmatur < 48 V Transformator för allmänbelysning 48 V, < 1,5 kva El-Björn BT Transformator för allmänbelysning 48 V, < 5 kva El-Björn BT 948AP När byggprojektet startar är det viktigt att få igång kraft och belysning. Hos oss hittar du det som behövs. Vi har försäljning och uthyrning av en mängd olika eltillbehör och hjälpmaterial som till exempel byggbelysning, skarvkabel och jordkabel. Kontakta vår närmaste depå så hjälper vi dig. Provisorisk belysning Master inkl betongklump 6-18 m (Fackverk) Portabla master 5-12 m Lågvoltsbelysning för ing jutning (48 V) Kedjebelysning (230 V) Lågenergilampor för tak & stativ (Bojlampor) Halogenlampor på stativ Vi besöker gärna din arbetsplats och ser vad som skulle bli det bästa för dig! Vägbelysning Vi utför belysningsentreprenader i samarbete med anläggningsentreprenörer som utför rörförläggning och fundamentsättning. Leverans och montage av högmaster till idrottsplatser, parkeringar, trafikplatser samt industrianläggningar. Byte och service av armaturer åt vägverket, kommuner och vägföreningar. Skicka er förfrågan så offererar vi gärna! Tillbehör Arbetsbelysning med stativ 42 W Arbetsbelysning för tak 42 W Belysningskedja m Belysningsmast inkl fundament 6-18 m Doppvärmare 1500 W Grenadapter CE416-3 x 230 V Grenlåda 4 st uttag 10 A Grenuttag 3-vägs 10 A, 0,5 m Grenuttag 10/16, UC16 Grenuttag 3-vägs 16 A Grenuttag 2-vägs 32 A, 3 m Halogenstrålkastare W Jordfelsbrytarlåda A Kabelmast inkl fundament 6 m Lågenergiarmatur 48V/23 W Lågenergibelysning 4 x 9 W Natriumstrålkastare 400 W Nödbelysning med batteri 230 V Nödbelysning med batteri 48 V Rörorm/dragfjäder Skarvkabel A Skarvkabel med Perlex-stickpropp 3 m Strålkastarfäste till Hakiställning Strålkastarstativ 2,5 m 3-fasmätare Överkörningsskydd 4 m 16 Den kompletta problemlösaren 17

10 Tork- och uppvärmningsanordningar Torrt bygge är en förutsättning för rätt kvalitet, därför har vi specialiserat oss på dimensionering av uppvärmning och uttorkning i byggnadskonstruktioner. Det finns olika energikällor för tillfällig uppvärmning inom bygg- och anläggningssektorn. Med väldimensionerade system går det att spara både tid och pengar. Vi hjälper dig att välja rätt utrustning för att hantera olika temperaturvariationer Vi hjälper till med dimensionering, installation samt driftsättning av den värmeutrustning som är mest lämpad för er arbetsplats. Lambertsson kan med dagens utrustning få rätt klimatstyrning för en effektiv och energibesparande uttorkning Byggtork oljeeldad < 55 kw BVM-Heylo K Byggtork oljeeldad < 75 kw Thermox TB Byggtork oljeeldad < 95 kw Remko CLK Byggtork oljeeldad < 400 kw Remko HTL 250 FB Byggtork oljeeldad 400 kw Remko HTL Byggtork gasoleldad, blandgas kw Remko PRT 30P/T Byggtork gasoleldad, blandgas kw Kocoverk GTA Avfuktare eldriven 400 V, < 850 m³/tim VEAB LAF Avfuktare eldriven 380 V, < m³/tim Munthers M Avfuktare eldriven max 30 l/dygn El-Björn A Avfuktare eldriven max 40 l/dygn OBM Norden MUD Pelarvärmare < 16 A El-Björn U16/ Infravärmare med bur < 2 kw Frico ELIR Värmematta för tjältining > 3,5 m² Ebeco Luftvärmare hetvatten < 200 kw El-Björn TF 30 HV-F Luftvärmare hetvatten > 230 kw BVM CHV 35, Airco Luftvärmare hetvatten < 250 kw BVM LK Undercentral för vattenburen värme < 800 kw El-Björn TFUC Varmluftsfläkt eldriven, på stativ < 3 kw El-Björn VF Varmluftsfläkt eldriven, på stativ < 6 kw El-Björn VF 6B Varmluftsfläkt eldriven, på stativ < 15 kw El-Björn, Frico Varmluftsfläkt eldriven < 9 kw El-Björn TF 9EL Varmluftsfläkt eldriven, med värmebatteri < 20 kw El-Björn TF 18 2X9 KW och luftfördelare Varmluftspanna eldriven, på hjul < 40 kw Klimatork BV Varmluftspistol eldriven, handhållen < 2 kw Bosch GHG 650 LCE Lufttransportör BVM ACE Tänk på att placera oljefatet eller tanken på ett lämpligt avstånd från byggtorken när du använder oljeeldad byggtork. Du kan undvika bränslespill genom att använda en spilluppsamlare som du ställer oljefatet i. Se även till att avgaser från byggtorken leds ut i det fria med hjälp av avgasrör. Värmepannor Det finns flera åtgärder som kan vidtas för att spara energi i värmesystemet. En temperatursänkning med 1 grad minskar uppvärmningsenergin med cirka 5 procent. (Undvik pannbelastning på mindre än 50 procent. Därefter sjunker verkningsgraden markant.) Vid installation av varmluftspanna bör det finnas termostat samt, om det finns möjlighet, att ansluta återluft till aggregatet. Denna åtgärd kan spara upp till 50 procent av dieselförbrukningen Varmvattenpanna eldriven, för golvslingor < 13 kw Relek 9000 W Varmvattenberedare 300 l Värmekabelautomatik 16 A 18 Den kompletta problemlösaren 19

11 Torra och varma hus Tork och Värmesystem Elverk Lufttransportör 3200m3/h Enfas 10A LK Luftvärmare Upp till 250 kw Luftflöden upp till m3/h Varmluftspannor Effekt på mellan kw och luftflöden på upp till m2/h Golvvärmeväxlare 6 och 9 kw när vattenburen golvvärme ska installeras Mobila undercentraler 750 till 850 kw Slangmontage Dimensioner: 25, 32, 50, och 63mm Airco m3/h 27kW Enfas 10A Airco 5 / /2100m3/h 18 kw 2x16 A Airco m3/h 45 kw 16 A Intensivtorkning Av HDF-bjälklag Mobila panncentraler Tillsammans med samarbetspartners Lufttransportören Används för att transportera eller flytta uppvärmd luft till utrymmen som du inte når med installerade byggvärmare. Den kan även användas för luftcirkulation sommartid för att påskynda uttorkning i byggnadskonstruktionen. Varmluftspanna Används till uppvärmning av stora byggnader typ lagerbyggnader eller där det inte går att få fram hetvatten för uppvärmningen. Kan även användas för uppvärmning av fasader vid puts- eller målningsarbeten. Golvvärmeväxlare Används till uppvärmning av betongplattor i mindre byggnationer typ småhus och radhus. Kan även användas till uppvärmning när den befintliga värmepannan har gått sönder eller ska bytas ut. Slangmontage Slangar och kopplingar är anpassade till våra vattenburna värmesystem. De används för att transportera hetvatten fram till de hetvattenvärmare som är utplacerade på arbetsplatsen. Kan även användas till att koppla ihop befintliga värme- eller kylsystem vid till- och ombyggnader av värme- och kylsystem. Hetvattenvärmare Airco 2, TF30 HV ansluts till befintlig undercentral, mobil undercentral eller mobil panncentral, och används för uppvärmning och uttorkning av lokaler upp till m 2 med en luftväxling på 1,5 gånger per timme. El-Airco 5, El-Airco 3,5, TF18 EL används där lokalerna inte är så stora, och där det finns tillräcklig elförsörjning på arbetsplatsen. Airco 3,7 och TF18 EL kan värma lokaler upp till 200 m2. Airco 5 används där det behövs en bra luftväxling för uttorkning men inte en direktuppvärmning. Airco 4, TF50 HV ansluts till befintlig undercentral, mobil undercentral eller mobil panncentral, och används för uppvärmning och uttorkning av lokaler upp till m 2 med en luftväxling på 1,5-2 gånger per timme. Intensivtorkning För att påskynda uttorkningen i HDF bjälklag transporteras varmluft i de gjutna kanalerna som är i HDF bjälklagen. LK 1600 luftvärmare Hetvattenvärmare ansluts till befintlig undercentral, mobil undercentral eller mobil panncentral, används för uppvärmning och uttorkning av stora lokaler upp till m 2 med en luftväxling på upp till 2 gånger per timme. Mobila panncentraler När varken fjärrvärme eller där annat alternativ för uppvärmning kan användas eller där hetvattenvärmare är det bästa alternativet för att få en effektiv uppvärmning. Kan även användas när befintlig undercentral ska bytas ut vid ex. ROT jobb (Renovering, Ombyggnad, Tillbyggnad) eller renovering av gamla undercentraler. Vi kan erbjuda ett brett sortiment av driftsäkra elverk för alla behov och situationer. Val av elverk beror på typ av belastning och driftfall. Är du osäker på hur du ska dimensionera tveka inte att kontakta din närmaste depå för att få hjälp av våra eltekniker Elverk 1-fas, bensindrivet < 3 kva Honda EC Elverk 1- eller 3-fas, bensindrivet < 7 kva Honda ECT Elverk 1- eller 3-fas, bensindrivet < 7 kva Geko Elverk 3-fas, dieseldrivet < 25 kva QAS Elverk 3-fas, dieseldrivet < 40 kva QAS 38YDS Elverk 3-fas, dieseldrivet < 75 kva QAS 60KD Elverk 3-fas, dieseldrivet < 115 kva QAS Elverk 3-fas, dieseldrivet < 200 kva QAS 220KD Elverk 3-fas, dieseldrivet < 300 kva QAS 275KD Elverk 3-fas, dieseldrivet < 400 kva GM Stamford Elverk 3-fas, dieseldrivet < 650 kva QIX Elverk 3-fas, dieseldrivet < 800 kva CAT 900F 20 Den kompletta problemlösaren 21

12 Anordningar som lyfter arbetet. Lyftanordningar Med mer än 400 operativa kranar och hissar har vi resurser för alla typer av uppdrag. Vi har stor erfarenhet i planering av arbetsplatsens logistik och erbjuder även serviceavtal för underhåll. Optimera lyftsäkerheten genom att kombinera kran och kranförare från oss. lyftanordningar och ställningar Ställningar Vi hjälper dig att etablera en säker arbetsplats. I vårt sortiment ingår stålrörs- och lättmetallställningar, inhägnader, skyddsräcken och skyltställ. Byggkranar Försäljning Mobilkranar och kranbilar Bygghissar service och rådgivning saxliftar bomliftar Lyftutrustning och materialhantering Aluminiumställningar byggnadsställningar temporärt fallskyddssystem monteringsstöd och bjälklagsskydd horisonttrappor Den kompletta problemlösaren 23

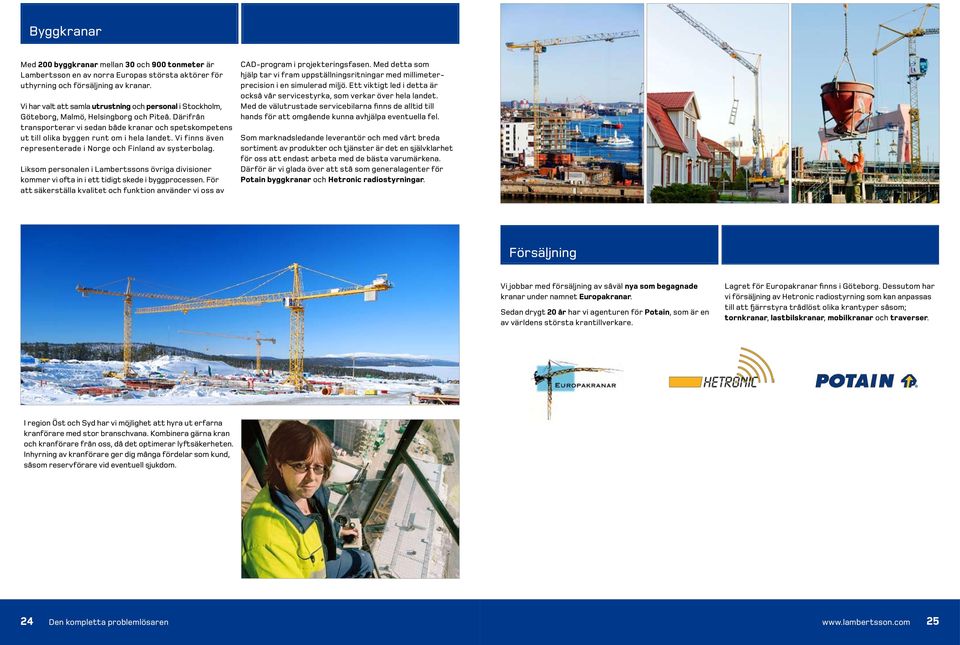

13 Byggkranar Med 200 byggkranar mellan 30 och 900 tonmeter är Lambertsson en av norra Europas största aktörer för uthyrning och försäljning av kranar. Vi har valt att samla utrustning och personal i Stockholm, Göteborg, Malmö, Helsingborg och Piteå. Därifrån transporterar vi sedan både kranar och spetskompetens ut till olika byggen runt om i hela landet. Vi finns även representerade i Norge och Finland av systerbolag. Liksom personalen i Lambertssons övriga divisioner kommer vi ofta in i ett tidigt skede i byggprocessen. För att säkerställa kvalitet och funktion använder vi oss av CAD-program i projekteringsfasen. Med detta som hjälp tar vi fram uppställningsritningar med millimeterprecision i en simulerad miljö. Ett viktigt led i detta är också vår servicestyrka, som verkar över hela landet. Med de välutrustade servicebilarna finns de alltid till hands för att omgående kunna avhjälpa eventuella fel. Som marknadsledande leverantör och med vårt breda sortiment av produkter och tjänster är det en självklarhet för oss att endast arbeta med de bästa varumärkena. Därför är vi glada över att stå som generalagenter för Potain byggkranar och Hetronic radiostyrningar. Försäljning Vi jobbar med försäljning av såväl nya som begagnade kranar under namnet Europakranar. Sedan drygt 20 år har vi agenturen för Potain, som är en av världens största krantillverkare. Lagret för Europakranar finns i Göteborg. Dessutom har vi försäljning av Hetronic radiostyrning som kan anpassas till att fjärrstyra trådlöst olika krantyper såsom; tornkranar, lastbilskranar, mobilkranar och traverser. I region Öst och Syd har vi möjlighet att hyra ut erfarna kranförare med stor branschvana. Kombinera gärna kran och kranförare från oss, då det optimerar lyftsäkerheten. Inhyrning av kranförare ger dig många fördelar som kund, såsom reservförare vid eventuell sjukdom. 24 Den kompletta problemlösaren 25

14 Mobilkranar och kranbilar Bygghissar Idag har vi cirka 50 enheter mobilkranar från 10 ton upp till 300 tons lyftkapacitet, och 8 kranbilar med kapacitet mellan 17 tm upp till 150 tm. Vi har depåer i Stockholm, Helsingborg och Malmö, servicedepåer i Ängelholm, Landskrona och Lund. I Helsingborg med omnejd kan vi serva med teleportrar och truckar, där finns också en verkstad som är utrustad och anpassad för att serva tunga fordon. I Ängelholm och Malmö finns avdelningar Lokalisering och kontakt som ägnar sig åt olika uppdrag inom tunggodshantering. Uthyrning och hantering av körplåtar ingår i sortimentet. Egna krantekniker för fältservice som säkrar hög driftsäkerhet finns på alla depåer. Vår affärsfilosofi är att åta oss uppdrag i hela Norden. Vår personal är alltid tillgänglig för att bistå med råd vid projektering av olika uppdrag som vi presenterar i CAD-miljö. Vi lyfter människor och material till högre höjder. Våra hydraulhissar har en lyftkapacitet upp till 1200 kg och kan passa bra för lyfthöjder upp till ca 12 meter. När du behöver högre lyfthöjd för personal och material så är kuggstångshissar ett bra alternativ. De monteras snabbt och enkelt direkt på fasad eller i ställningar och ger en lyftkapacitet från kg. De finns med enkel- eller dubbelkorg, EU-grindar samt fällbommar. Malmö Ralling vx: Helsingborg Bärarelaget Krancenter vx: Service och rådgivning Stockholm WBM Hyrkranar vx: Med lång erfarenhet och kompetent personal har vi byggt upp en effektiv serviceorganisation. Genom välutrustade verkstäder och servicebilar säkerställs tillgänglighet och hög produktivitet. Montörer och servicepersonal har dokumenterad utbildning för våra olika maskintyper och genomgår regelbundet medicinska kontroller för arbete på hög höjd. Våra säljare/uthyrare har stor erfarenhet i planering av arbetsplatsens logistik för kran och hiss. För att ta fram den bästa lösningen arbetar vi nära kunden. Ett av planeringsverktygen är våra egna CAD-ritningar. Vår styrka omfattar helheten i kundens behov, att få fram den bästa lösningen för varje projekt. Planering Transport och montage Service och underhåll under projekttiden Demontage och returtransport Vi erbjuder även externa serviceavtal för förebyggande underhåll. 26 Den kompletta problemlösaren 27

15 Saxliftar Bomliftar Lambertsson samarbetar med Kranpunkten och har tillgång till ett brett sortiment av liftar att erbjuda våra kunder. Följande exempel är ett axplock som kan användas. Vi hjälper dig med att beräkna vilken typ av lift du behöver. Myndigheters krav vid liftarbete Från och med den 1/ har tillräcklig utbildning blivit ändrad till dokumenterad utbildning (Standard SS-ISO 18878:2004 och SS-ISO 18893:2004). Swedish Rental initierade i början av året ett arbete som syftar till att definiera gemensamma krav på liftutbildning inom branschen. En arbetsgrupp med representanter från utbildare, leverantörer och arbetsmiljöverket, har nu arbetat fram en läroplan som beskriver vad som bör ingå i en liftutbildning. En stor andel av Sveriges liftar finns hos rentalföretagen. Utvecklingen gör att liftarna blir alltmer högteknologiska samtidigt som dimensioner och maskinvikter ökar. Med liftarnas utveckling följer också ökade säkerhetsrisker, därför är rätt utbildning av stor betydelse vid liftarbete. Bra att tänka på när du beställer en saxlift Arbetshöjd? Räckvidd? Hur är underlaget? Max vikt? Beräknade hyresdagar? Lambertsson ombesörjer gärna att Er personal blir utbildade på liftar. Vi har ett nära samarbete med Kranpunkten och ÅF kontroll där vi utbildar kunder på saxliftar och bomliftars konstruktion, handhavande samt deras säkerhetsregler. Ring din närmaste depå för mer information och anmälan till liftutbildning. Bra att tänka på när du beställer en bomlift Arbetshöjd? Räckvidd? Hur är underlaget? Max vikt? Beräknade hyresdagar? Exempel saxliftar Exempel bomliftar Specifikation upright TM12 Genie 1932 Genie 2646 Genie 3246 Arbetshöjd, m: 5,60 7,80 9,90 11,80 Plattformshöjd, m: 3,80 5,80 7,90 9,80 Utskjut, m: X 0,91 1,0 1,0 Korglast, kg: Totalvikt, kg: Transportlängd, m: 1,36 1,82 2,44 2,44 Transporthöjd, m: 1,64 2,11 1,99 2,13 Transportbredd, m: 0,76 0,81 1,17 1,17 Drift: El El El El Korgstorlek, m: 0,74x1,04 0,74x1,64 1,16x2,26 1,16x2,16 Vita däck: Ja Ja Ja Ja Specifikation genie S-45 Genie S-65 Genie S-85 Genie Z-135 Arbetshöjd, m: 15,70 21,80 27,90 43,20 Plattformshöjd, m: 13,70 19,80 25,90 41,20 Räckvidd, m: 11,20 17,20 23,90 19,00 Korglast, kg: Totalvikt, kg: Transportlängd, m: 8,50 9,45 12,90 12,93 Transporthöjd, m: 2,50 2,70 2,80 3,07 Transportbredd, m: 2,30 2,49 2,40 2,46/3,94 Fyrhjulsdrift: Ja Ja Ja Ja Drift: Diesel Diesel Diesel Diesel Korgstorlek, m: 0,91x2,44 0,91x2,44 0,91x2,44 0,91x2,44 28 Den kompletta problemlösaren 29

16 Lyftutrustning och materialhantering Minimera onödiga lyft och påfrestande arbetsställningar. Vi har baskar för effektiv transport av byggmaterial på arbetsplatsen, korgar som är anpassade för kran och transportörer som underlättar arbetet med takläggning. Hos oss hittar du även vinschar för att säkert lyfta material till olika plan. Vägg-, valv- och motgjutningsbaskar används till olika typer av gjutningar. Väggbaskar har i princip alltid ett runt utkast i botten. Där monteras en strumpa i valfri längd för att kunna utföra väggjutningar och andra lite trängre typer av gjutningar. Tipplådan är optimal för anläggningsjobb eller som mindre sopcontainer Intagsbrygga för horisontell intagning på valv 2,2 x 6 m, vikt < 2,5 ton Potain Superdeck Korg för personbefordran i kran < 500 kg Certex Materialhiss inkl materialkorg < 12 m, < 200 kg Steinweg Superlift Materialhiss inkl materialkorg < 14 m, < 400 kg Böcker Kometlift Tipplåda < 1500 l AJ Tippcontainer < 1,5 m³ Palena BMF Sopbask < 4 m³ OBM-Kihlström K Valvbask < 500 l Asoma typ A Valvbask < 750 l Asoma M Valvbask < 1000 l Asoma M Valvbask < 1500 l Asoma Väggbask < 500 l Weelu Väggbask rund Väggbask < 750 l Asoma typ B Väggbask < 1000 l Weelu Väggbask rund Väggbask <1500 l Weelu Väggbask rund Motgjutningsbask < 750 l Asoma, Weelu Kombibask < 750 l Kihlström Kombibask < 1500 l Finn Form Materialbask icke självtömmande < 2000 l, < 1000 kg TeBe Transportkorg Materialbask icke självtömmande < 2000 l, < 2500 kg OBM-Kihlström K Materialbask självtömmande < 1000 l Asoma 700 TS Materialbask självtömmande < 2000 l, < 2500 kg OBM-Kihlström K Materialkorg till kran eller kodnr Kihlström Tegelpallkorg enkel/dubbel Kihlström Lyftredskap vägg/fönster Starke Arvid Partihäck Lyftredskap för gipspaket kg Starke Arvid Inlyft Lyftgaffel för pall-, rör- och platthantering < 1500 kg Certex Lyftgaffel för pall-, rör- och platthantering < 2500 kg Broströms Lasto Lyftgaffel för tegel eller lättbetong Kihlström Pallgaffel Plattlyft vakuum, el Probst VS Plattlyftvagn Probst JM 120 E Domkraft skruv- eller kuggstångstyp < 10 ton Brano Domkraft handdomkraft, hydraulisk < 50 ton Holmatro HJ Spaklyftblock manuell < 2000 kg Tirfor T Spaklyftblock manuell kg Tirfor T Vinsch eldriven < 150 kg Geda Maxi 120 S Lintelfer eldriven < 150 kg Geda Star Lintelfer eldriven < 300 kg Geda 150/ Kedjetelfer < 500 kg Haki Telferlift Vitvarulyftvagn manuell < 300 kg Errol Tools Taxen Dörrlyft manuell < 150 kg Kihlström Sune Fönsterlyft manuell Inset Glaslift elhydraulisk, vakuumsug < 300 kg Inventech Glaslift Sop-/avfallstömmare eldriven, hydraulisk < 350 kg Åsundalyften mobil Sop-/avfallstömmare eldriven, mekanisk > 350 kg Starke Arvid Skivhiss manuell, för takmontage < 4 m Kihlström Anita/ lång Skivhiss manuell, för vägg-/takmont. < 2,6 m Starke Arvid Skivhiss Skivhiss eldriven, för takmontage < 4 m OBM Elin 30 Den kompletta problemlösaren 31

17 Aluminiumställningar Montageanvisning Lättmetallställning, SMAL Totalhöjd Plf-höjd ca 0,75 x 2,0 m Hantverkarställning 1,90 ca 0,75 x 2,5 m 1,90 1,90 Inkl plattform och stödben 4,30 3,20 5,10 4,00 6,40 5,30 7,10 6,00 8,40 7,30 9,10 8,00 Lättmetallställning, BRED Totalhöjd Plf-höjd ca 1,30 x 2,5 m 3,40 2,30 Inkl plattform och stödben 4,70 3,60 5,50 4,40 6,70 5,60 7,60 6,50 8,90 7,80 9,60 8,50 Maximal plattformshöjd för fristående ställning: Spann 75 Inomhus, ej vind Utomhus, vind Stödben ,0 m 4,0 m Stödben ,0 m 6,0 m Stödben ,0 m 8,0 m Spann 130 Inomhus, ej vind Utomhus, vind Stödben ,4 m 4,4 m Stödben ,0 m 6,5 m Stödben ,0 m 8,5 m Vid bygghöjder över 12 meter inomhus eller 8,5 meter utomhus, kontakta din depå för rådgivning. OBS! Montera stödben när plattformshöjden är 2,2 meter och högre, förankra i fasta punkter där så är möjligt. Montera tvålediga skyddsräcken på alla plattformar. Innan du reser ställningen Kontrollera att den tänkta platsen för ställningen är säker och lämplig i följande avseenden: A) Marken skall vara fast och plan (Obs! Ställningar med hjul bör inte uppföras på sluttningar som kan göra dem svårhanterliga när hjulbromsarna frigörs) B) Inga hinder får finnas för resning, flyttning och säkert arbete C) Vindförhållandena måste vara acceptabla. Kontrollera att alla komponenter, verktyg och säkerhetsutrustning (rep, etc.) som behövs för att resa ställningen på ett säkert sätt finns på uppställningsplatsen Komplett montageanvisning för Aluminiumställningar finns att få på våra depåer. 1 Sortera horisontal- och diagonalstagen var för sig. Horisontalstagen har samma längd som plattformarna. 2 Fäst ett (Spann 130, två) horisontalstag på ytterröret i en ram, strax ovanför det första tvärstaget. Låt den andra änden vila på marken. 3 Fäst stagets fria ände i motsvarande position på en ram av samma storlek. Ramarna kommer nu att stå upprätt. Tänk på att ha dessa stag på plats även när ställningen demonteras. 4 Montera två motstående diagonalstag mellan ett tvärstag i den ena ramen till ett tvärstag i den andra ramen. Placera båda stagen nära stolparna på ramens ena sida. Sätt ett likadant par diagonalstag nära den andra stolpen. Kom ihåg: Montera två diagonalstag per sektion i Spann 75 och fyra per sektion i Spann En kontroll måste nu göras att bottensektionen står plant på den plats där den kommer att användas. Kontrollera med ett vattenpass/sänklod att stolparna avviker högst 1 grad från vertikalläget. Korrigera om nödvändigt med de justerbara benen. 6 Montera en plattform på ramarnas tvärstag samt montera 4 horisontalstag som räcken på ställningen. Om inga ytterligare sektioner skall monteras, gå till punkt Om ställningen skall göras högre än 2 m behövs en medhjälpare. Skall ställningen göras högre än 2,2 m, krävs stödben. Stödbenen anbringas vid var och en av ändramarnas stolpar med hjälp av kopplingarna. Förhindra att de kan röra sig uppåt genom att placera en av kopplingarna under en T-fog. Kontrollera att alla stödbensfötter har god kontakt med fast mark. OBS! Räckesstagen skall monteras på de vertikala rören, inifrån och ut, eller på de horisontella rören uppifrån och ner. 8 Klättra upp på plattformen och sätt i förlängningsramar av motsvarande slag på den första sektionen och säkra delarna med hjälp av låsklämmorna. Montera nästa sats med fyra diagonalstag (gäller bred ställning, två vid smal ställning). 9 Placera ytterligare en plattform på den övre sektionens ändramar och fyra horisontalstag som räcke i ställningen. Upprepa vid behov punkterna 9 och 10 för ytterligare sektioner. Tidigare monterade plattformar och räckesramar kan flyttas, men avståndet mellan dem får vara högst 4 m. Mellanplattformar monteras på ändramens tvärstag. 10 När den sista sektionen med förlängningsramar är på plats, montera ytterligare en plattform med lucka bredvid för att få ett arbetsområde med full bredd. Montera skyddsräcken och lås dem på plats med klämmorna. 11 Montera fyra horisontalstag som räcke mellan skyddsräcksramarna. 12 Placera om plattformarna till rätt höjd. Flytta överblivna räckesstag till lämpliga mellannivåer. Kontrollera att låsklämmorna på plattformarna är säkrade. 13 Lås hjulen och kontrollera att alla stödbensfötter har god kontakt med fast mark innan ställningen används. Demontering: Utför proceduren i omvänd ordning. Kontrollera att alla hjul är låsta och att horisontalstagen är på plats vid foten av ställningen så som beskrevs i punkt Den kompletta problemlösaren 33

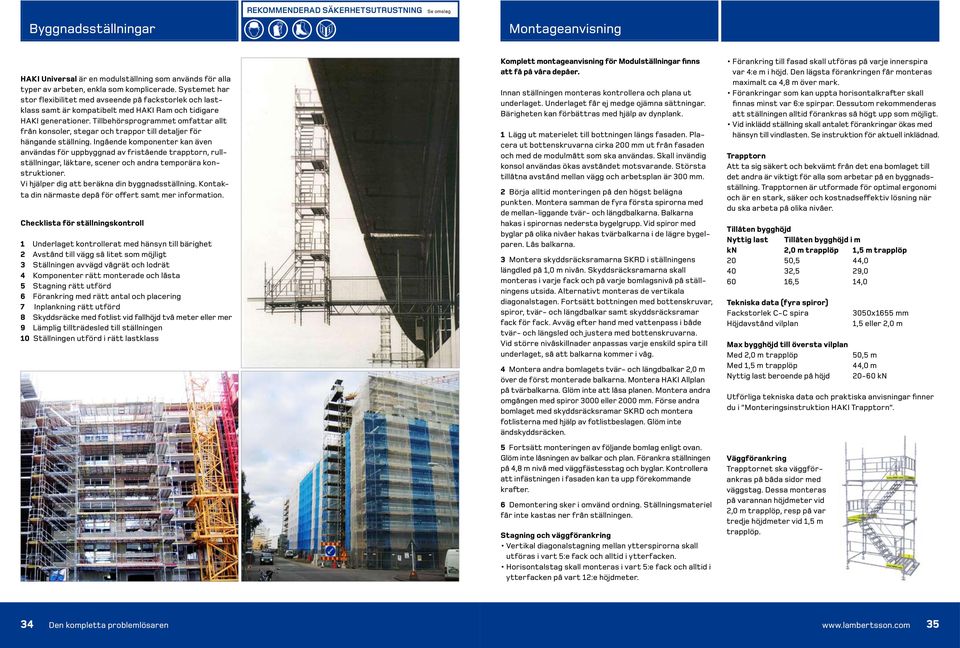

18 Byggnadsställningar Montageanvisning HAKI Universal är en modulställning som används för alla typer av arbeten, enkla som komplicerade. Systemet har stor flexibilitet med avseende på fackstorlek och lastklass samt är kompatibelt med HAKI Ram och tidigare HAKI generationer. Tillbehörsprogrammet omfattar allt från konsoler, stegar och trappor till detaljer för hängande ställning. Ingående komponenter kan även användas för uppbyggnad av fristående trapptorn, rullställningar, läktare, scener och andra temporära konstruktioner. Vi hjälper dig att beräkna din byggnadsställning. Kontakta din närmaste depå för offert samt mer information. Checklista för ställningskontroll 1 Underlaget kontrollerat med hänsyn till bärighet 2 Avstånd till vägg så litet som möjligt 3 Ställningen avvägd vågrät och lodrät 4 Komponenter rätt monterade och låsta 5 Stagning rätt utförd 6 Förankring med rätt antal och placering 7 Inplankning rätt utförd 8 Skyddsräcke med fotlist vid fallhöjd två meter eller mer 9 Lämplig tillträdesled till ställningen 10 Ställningen utförd i rätt lastklass Komplett montageanvisning för Modulställningar finns att få på våra depåer. Innan ställningen monteras kontrollera och plana ut underlaget. Underlaget får ej medge ojämna sättningar. Bärigheten kan förbättras med hjälp av dynplank. 1 Lägg ut materielet till bottningen längs fasaden. Placera ut bottenskruvarna cirka 200 mm ut från fasaden och med de modulmått som ska användas. Skall invändig konsol användas ökas avståndet motsvarande. Största tillåtna avstånd mellan vägg och arbetsplan är 300 mm. 2 Börja alltid monteringen på den högst belägna punkten. Montera samman de fyra första spirorna med de mellan-liggande tvär- och längdbalkarna. Balkarna hakas i spirornas nedersta bygelgrupp. Vid spiror med byglar på olika nivåer hakas tvärbalkarna i de lägre bygelparen. Lås balkarna. 3 Montera skyddsräcksramarna SKRD i ställningens längdled på 1,0 m nivån. Skyddsräcksramarna skall monteras i varje fack och på varje bomlagsnivå på ställningens utsida. Alternativt monteras de vertikala diagonalstagen. Fortsätt bottningen med bottenskruvar, spiror, tvär- och längdbalkar samt skyddsräcksramar fack för fack. Avväg efter hand med vattenpass i både tvär- och längsled och justera med bottenskruvarna. Vid större nivåskillnader anpassas varje enskild spira till underlaget, så att balkarna kommer i våg. 4 Montera andra bomlagets tvär- och längdbalkar 2,0 m över de först monterade balkarna. Montera HAKI Allplan på tvärbalkarna. Glöm inte att låsa planen. Montera andra omgången med spiror 3000 eller 2000 mm. Förse andra bomlaget med skyddsräcksramar SKRD och montera fotlisterna med hjälp av fotlistbeslagen. Glöm inte ändskyddsräcken. 5 Fortsätt monteringen av följande bomlag enligt ovan. Glöm inte låsningen av balkar och plan. Förankra ställningen på 4,8 m nivå med väggfästesstag och byglar. Kontrollera att infästningen i fasaden kan ta upp förekommande krafter. 6 Demontering sker i omvänd ordning. Ställningsmateriel får inte kastas ner från ställningen. Stagning och väggförankring Vertikal diagonalstagning mellan ytterspirorna skall utföras i vart 5:e fack och alltid i ytterfacken. Horisontalstag skall monteras i vart 5:e fack och alltid i ytterfacken på vart 12:e höjdmeter. Förankring till fasad skall utföras på varje innerspira var 4:e m i höjd. Den lägsta förankringen får monteras maximalt ca 4,8 m över mark. Förankringar som kan uppta horisontalkrafter skall finnas minst var 6:e spirpar. Dessutom rekommenderas att ställningen alltid förankras så högt upp som möjligt. Vid inklädd ställning skall antalet förankringar ökas med hänsyn till vindlasten. Se instruktion för aktuell inklädnad. Trapptorn Att ta sig säkert och bekvämt från det ena bomlaget till det andra är viktigt för alla som arbetar på en byggnadsställning. Trapptornen är utformade för optimal ergonomi och är en stark, säker och kostnadseffektiv lösning när du ska arbeta på olika nivåer. Tillåten bygghöjd Nyttig last Tillåten bygghöjd i m kn 2,0 m trapplöp 1,5 m trapplöp 20 50,5 44, ,5 29, ,5 14,0 Tekniska data (fyra spiror) Fackstorlek C-C spira Höjdavstånd vilplan 3050x1655 mm 1,5 eller 2,0 m Max bygghöjd till översta vilplan Med 2,0 m trapplöp 50,5 m Med 1,5 m trapplöp 44,0 m Nyttig last beroende på höjd kn Utförliga tekniska data och praktiska anvisningar finner du i Monteringsinstruktion HAKI Trapptorn. Väggförankring Trapptornet ska väggförankras på båda sidor med väggstag. Dessa monteras på varannan höjdmeter vid 2,0 m trapplöp, resp på var tredje höjdmeter vid 1,5 m trapplöp. 34 Den kompletta problemlösaren 35

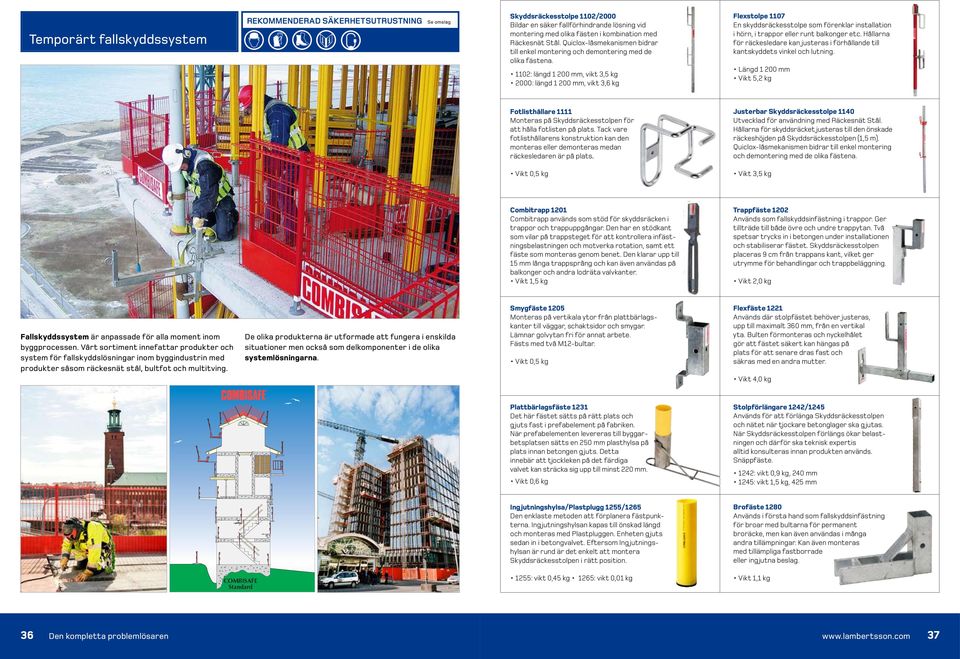

19 Temporärt fallskyddssystem Skyddsräckesstolpe 1102/2000 Bildar en säker fallförhindrande lösning vid montering med olika fästen i kombination med Räckesnät Stål. Quiclox-låsmekanismen bidrar till enkel montering och demontering med de olika fästena. 1102: längd mm, vikt 3,5 kg 2000: längd mm, vikt 3,6 kg Flexstolpe 1107 En skyddsräckesstolpe som förenklar installation i hörn, i trappor eller runt balkonger etc. Hållarna för räckesledare kan justeras i förhållande till kantskyddets vinkel och lutning. Längd mm Vikt 5,2 kg Fotlisthållare 1111 Monteras på Skyddsräckesstolpen för att hålla fotlisten på plats. Tack vare fotlisthållarens konstruktion kan den monteras eller demonteras medan räckesledaren är på plats. Justerbar Skyddsräckesstolpe 1140 Utvecklad för användning med Räckesnät Stål. Hållarna för skyddsräcket justeras till den önskade räckeshöjden på Skyddsräckesstolpen (1,5 m). Quiclox-låsmekanismen bidrar till enkel montering och demontering med de olika fästena. Vikt 0,5 kg Vikt 3,5 kg Combitrapp 1201 Combitrapp används som stöd för skyddsräcken i trappor och trappuppgångar. Den har en stödkant som vilar på trappsteget för att kontrollera infästningsbelastningen och motverka rotation, samt ett fäste som monteras genom benet. Den klarar upp till 15 mm långa trappsprång och kan även användas på balkonger och andra lodräta valvkanter. Vikt 1,5 kg Trappfäste 1202 Används som fallskyddsinfästning i trappor. Ger tillträde till både övre och undre trappytan. Två spetsar trycks in i betongen under installationen och stabiliserar fästet. Skyddsräckesstolpen placeras 9 cm från trappans kant, vilket ger utrymme för behandlingar och trappbeläggning. Vikt 2,0 kg Fallskyddssystem är anpassade för alla moment inom byggprocessen. Vårt sortiment innefattar produkter och system för fallskyddslösningar inom byggindustrin med produkter såsom räckesnät stål, bultfot och multitving. De olika produkterna är utformade att fungera i enskilda situationer men också som delkomponenter i de olika systemlösningarna. Smygfäste 1205 Monteras på vertikala ytor från plattbärlagskanter till väggar, schaktsidor och smygar. Lämnar golvytan fri för annat arbete. Fästs med två M12-bultar. Vikt 0,5 kg Flexfäste 1221 Används där stolpfästet behöver justeras, upp till maximalt 360 mm, från en vertikal yta. Bulten förmonteras och nyckelhålet gör att fästet säkert kan hängas på plats för att senare dras fast och säkras med en andra mutter. Vikt 4,0 kg Plattbärlagsfäste 1231 Det här fästet sätts på rätt plats och gjuts fast i prefabelement på fabriken. När prefabelementen levereras till byggarbetsplatsen sätts en 250 mm plasthylsa på plats innan betongen gjuts. Detta innebär att tjockleken på det färdiga valvet kan sträcka sig upp till minst 220 mm. Vikt 0,6 kg Stolpförlängare 1242/1245 Används för att förlänga Skyddsräckesstolpen och nätet när tjockare betonglager ska gjutas. När Skyddsräckesstolpen förlängs ökar belastningen och därför ska teknisk expertis alltid konsulteras innan produkten används. Snäppfäste. 1242: vikt 0,9 kg, 240 mm 1245: vikt 1,5 kg, 425 mm Ingjutningshylsa/Plastplugg 1255/1265 Den enklaste metoden att förplanera fästpunkterna. Ingjutningshylsan kapas till önskad längd och monteras med Plastpluggen. Enheten gjuts sedan in i betongvalvet. Eftersom Ingjutningshylsan är rund är det enkelt att montera Skyddsräckesstolpen i rätt position. Brofäste 1280 Används i första hand som fallskyddsinfästning för broar med bultarna för permanent broräcke, men kan även användas i många andra tillämpningar. Kan även monteras med tillämpliga fastborrade eller ingjutna beslag. 1255: vikt 0,45 kg 1265: vikt 0,01 kg Vikt 1,1 kg 36 Den kompletta problemlösaren 37
