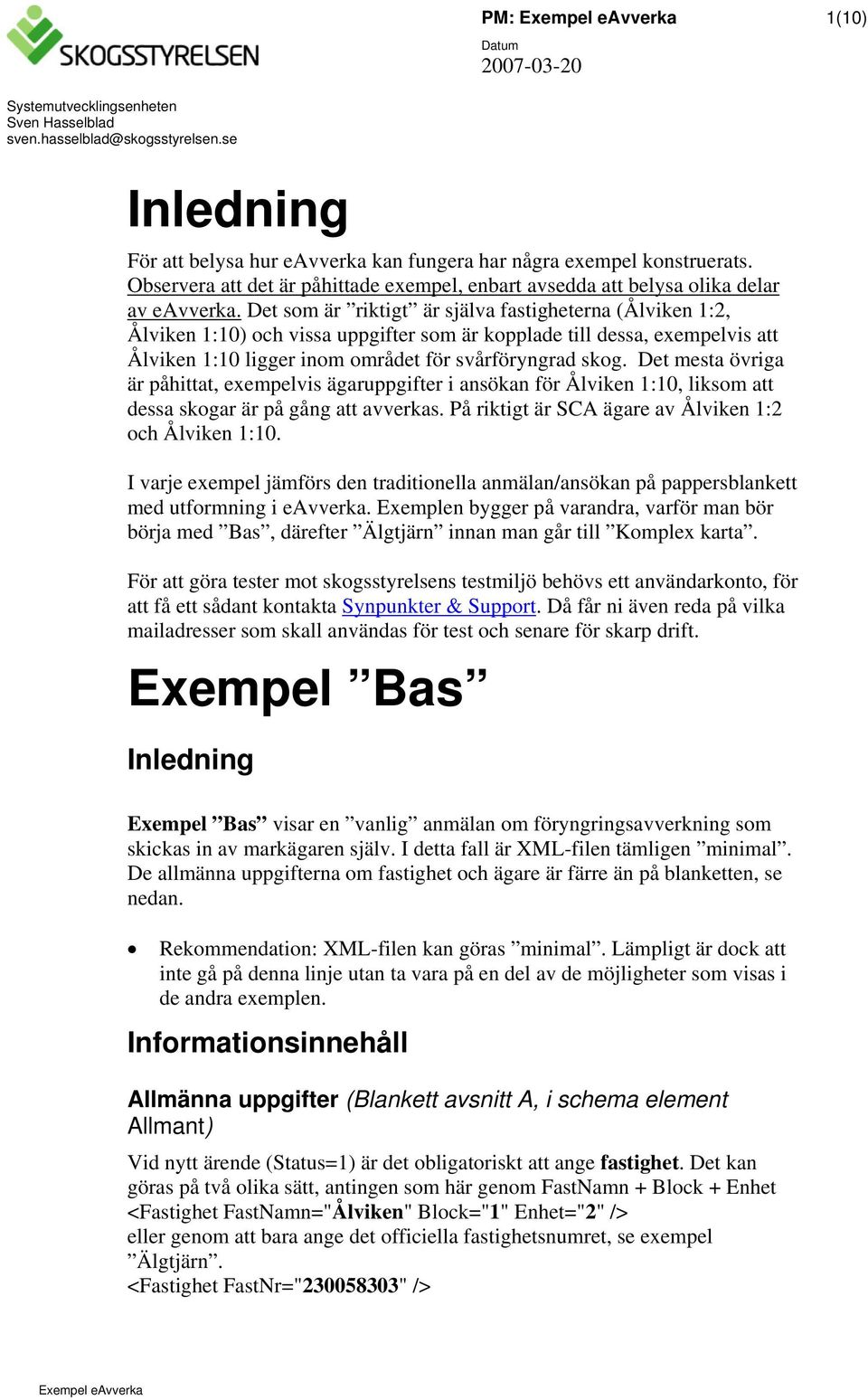

1 PM: Exempel eavverka 1(10) Datum Systemutvecklingsenheten Sven Hasselblad Inledning För att belysa hur eavverka kan fungera har några exempel konstruerats. Observera att det är påhittade exempel, enbart avsedda att belysa olika delar av eavverka. Det som är riktigt är själva fastigheterna (Ålviken 1:2, Ålviken 1:10) och vissa uppgifter som är kopplade till dessa, exempelvis att Ålviken 1:10 ligger inom området för svårföryngrad skog. Det mesta övriga är påhittat, exempelvis ägaruppgifter i ansökan för Ålviken 1:10, liksom att dessa skogar är på gång att avverkas. På riktigt är SCA ägare av Ålviken 1:2 och Ålviken 1:10. I varje exempel jämförs den traditionella anmälan/ansökan på pappersblankett med utformning i eavverka. Exemplen bygger på varandra, varför man bör börja med Bas, därefter Älgtjärn innan man går till Komplex karta. För att göra tester mot skogsstyrelsens testmiljö behövs ett användarkonto, för att få ett sådant kontakta Synpunkter & Support. Då får ni även reda på vilka mailadresser som skall användas för test och senare för skarp drift. Exempel Bas Inledning Exempel Bas visar en vanlig anmälan om föryngringsavverkning som skickas in av markägaren själv. I detta fall är XML-filen tämligen minimal. De allmänna uppgifterna om fastighet och ägare är färre än på blanketten, se nedan. Rekommendation: XML-filen kan göras minimal. Lämpligt är dock att inte gå på denna linje utan ta vara på en del av de möjligheter som visas i de andra exemplen. Informationsinnehåll Allmänna uppgifter (Blankett avsnitt A, i schema element Allmant) Vid nytt ärende (Status=1) är det obligatoriskt att ange fastighet. Det kan göras på två olika sätt, antingen som här genom FastNamn + Block + Enhet <Fastighet FastNamn="Ålviken" Block="1" Enhet="2" /> eller genom att bara ange det officiella fastighetsnumret, se exempel Älgtjärn. <Fastighet FastNr=" " /> Exempel eavverka

2 Skogsstyrelsen PM: Exempel eavverka (10) Rekommendation: ange om möjligt det officiella fastighetsnumret, FastNr, eftersom det är det säkraste sättet. Inget hindrar att man anger båda alternativen (se exempel Komplex karta ). eavverka systemet hämtar och redovisar i kvittot ett antal uppgifter ursprungligen från Lantmäteriet om fastighet och ägare som finns i skogsstyrelsens registerupplaga. Detta register har hittills uppdaterats en gång per år. Vid flera ägare hämtas uppgifter för en av dem (den som är markerad som kontaktperson). Om fastighets- eller ägaruppgifterna inte har ändrats under det senaste året kan man som i detta exempel helt hoppa över att ange ägaruppgifter. I exemplet Komplex karta antas att ett ägarbyte har skett nyligen ( ). I det fallet skickar ombudet in uppgifter om den nya markägaren (PersonGrupp="M" betyder Markägare). <Person Fornamn="Tore" Efternamn="Fiktiv" PersonNr=" " Gatuadr="Skogsstigen 23" Postnr="88888" Ort="Hägringen" Land="" TeleBostad=" " TeleArbete="" Mobiltele="" Epost="tore.fiktiv@hotmail.typ" Fax="" PersonGrupp="M" DatForvarv=" " /> De av skogsägaren/ombudet lämnade uppgifter gäller före uppgifter ur skogsstyrelsens register. När man som i exempel Bas inte anger ägaruppgifter är det extra viktigt att granska de uppgifter ur skogsstyrelsens register som redovisas i kvittot. Upptäcks fel ska markägaren/ombudet skicka in en ändring (Status=2, se exempel Komplex karta ) med de riktiga uppgifterna ifyllda. Vid kända förändringar under senaste året (ägarbyte, ändrade fastighetsuppgifter, ändrad kommunindelning m.m.) rekommenderas att de nya uppgifterna fylls i från början. Skoglig framsida (Blankett avsnitt B, C, D, F, i schema elementen Foryngringsavverkning, (AnnanAvverkning), AtervaxtPlan) Blankettens ifyllda uppgifter återfinns i XML: <Foryngringsavverkning HaAnm="5.7" /> <AtervaxtPlan HaMB="5.7" HaSkogsodlUtan="5.7" /> Hänsyn (Blanketts baksida, i schema element Hansyn) Ifyllda kryss och texter från blanketten återfinns i XML: -<Hansyn> <Biotop Kolbotten="1" TextBio="Lämna grupp gammal tall runt tjärdalen." /> <Trad DodaTrad="1" Kulturspar="1" RonnSalg="1" GamTrad="1" /> </Hansyn>

3 Skogsstyrelsen PM: Exempel eavverka (10) Karta (Blankett avsnitt E, i schema attribut ObjectGrans och element Karta samt bifogade filer) Kartfigur i shape-format bifogas mailet. Om inget fel upptäcks skriver eavverka systemet in kartdata i själva XML-filen, så att all information lagras samlat i ett dokument. Det finns en möjlighet för skogsägaren/ombudet att själv skriva kartdata direkt till XML-filen under förutsättning att man följer samma struktur och regler som Skogsstyrelsen. De som är intresserade av detta rekommenderas att kontakta Synpunkter & Support. I fortsättningen beskrivs det normala fallet med bifogade shape-filer. Krav när karta ska bifogas som shape: Objektets avgränsning ska finnas i form av tre bifogade filer *.shp *. shx och *.dbf och i XML-filen ska attributet ObjectGrans innehålla filnamnet. I exemplet Bas bifogas filerna hygge.shp, hygge.shx, hygge.dbf och ObjectGrans="hygge" alla koordinater i rikets system Om någon av filer *.shp, *.shx och *.dbf saknas får man felmeddelande. Andra eventuella filer som bifogas "kastas", såsom indexfilerna *.sbn och *.sbx. När kartfilerna lagras i XML byts deras fil- respektive elementnamn på följande sätt: å eller ä ersätts av a, ö ersätts av o, eventuella blanktecken, plustecken och extra punkter byts mot underscore och filerna får prefixet Map Någon bakgrundsbild för orientering eller uppgift om kartblad behöver inte skickas med. Informationsflöde Informationsflödet beror i hög grad av uppgifterna under elementet <Metadata> i detta fall: <Metadata Status="1" Grund="1" OrgEdit=" " NamnEdit="demon" XMLschemaversion="2" ObjectGrans="hygge"> <Identitet /> </Metadata> Status="1" betyder att det är ett nytt ärende. Grund="1" betyder att det är en anmälan om föryngringsavverkning, se vidare i Beskrivning av attribut. Dessa bägge attribut medför att kontroll görs mot schemat NyForAvv. Man kan hämta hem scheman från om man vill göra validera sin anmälan innan mailet skickas till skogsstyrelsen.

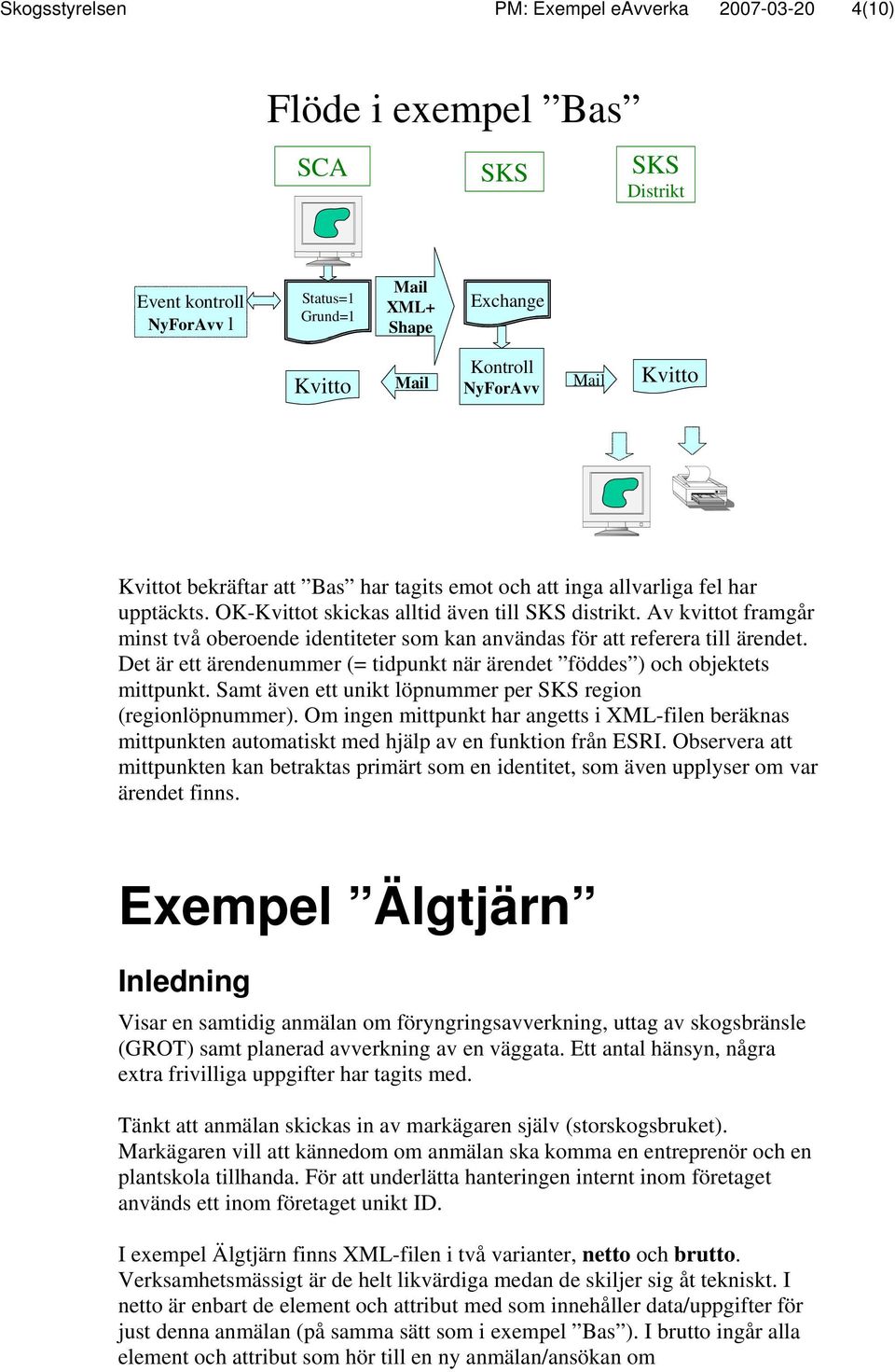

4 Skogsstyrelsen PM: Exempel eavverka (10) Flöde i exempel Bas SCA Distrikt Event kontroll NyForAvv l Status=1 Grund=1 XML+ Shape Exchange Kontroll NyForAvv t bekräftar att Bas har tagits emot och att inga allvarliga fel har upptäckts. OK-t skickas alltid även till distrikt. Av kvittot framgår minst två oberoende identiteter som kan användas för att referera till ärendet. Det är ett ärendenummer (= tidpunkt när ärendet föddes ) och objektets mittpunkt. Samt även ett unikt löpnummer per region (regionlöpnummer). Om ingen mittpunkt har angetts i XML-filen beräknas mittpunkten automatiskt med hjälp av en funktion från ESRI. Observera att mittpunkten kan betraktas primärt som en identitet, som även upplyser om var ärendet finns. Exempel Älgtjärn Inledning Visar en samtidig anmälan om föryngringsavverkning, uttag av skogsbränsle (GROT) samt planerad avverkning av en väggata. Ett antal hänsyn, några extra frivilliga uppgifter har tagits med. Tänkt att anmälan skickas in av markägaren själv (storskogsbruket). Markägaren vill att kännedom om anmälan ska komma en entreprenör och en plantskola tillhanda. För att underlätta hanteringen internt inom företaget används ett inom företaget unikt ID. I exempel Älgtjärn finns XML-filen i två varianter, netto och brutto. Verksamhetsmässigt är de helt likvärdiga medan de skiljer sig åt tekniskt. I netto är enbart de element och attribut med som innehåller data/uppgifter för just denna anmälan (på samma sätt som i exempel Bas ). I brutto ingår alla element och attribut som hör till en ny anmälan/ansökan om

5 Skogsstyrelsen PM: Exempel eavverka (10) föryngringsavverkning. Man har utgått från en mall med alla element och attribut inklusive defaultvärden. Programmet som skriver från företagets interna GIS till XML behöver då bara skriva ner själva data och slipper skapa element och attribut. Mallen kan betraktas som en tom blankett där programmet bara behöver fylla i själva uppgifterna. I netto-varianten måste exportprogrammet även kunna skapa blanketten dvs. element och attribut. Ett par exempel belyser skillnaden mellan netto och brutto. Netto: <Fastighet FastNr=" " /> Brutto: <Fastighet FastNr=" " FastNamn="" Block="" Enhet="" Lan="" KommunNr="" KommunNamn="" ForsNr="" ForsNamn="" /> Under <Hansyn> saknas i netto bl.a. elementet <Impediment> medan i brutto finns alla element och attribut med sina defaultvärden. Netto: <Hansyn> <Biotop Sumpskog="1" Myrholme="1" TextBio="Lämna gammal gran och spara lågor. Ingen hyggesrensning." /> Brutto: <Hansyn> <Impediment Karr="X" Hall="X" AnnatImp="X" /> <Biotop Back="0" Kalla="0" Udde="0" Hage="0" Rose="0" Brant="0" Sumpskog="1" Hallmark="0" Kvarn="0" Stig="0" Naturskog="0" Myrholme="1" Torpgrund="0" Kolbotten="0" BiotopAnnan="0" TextBio="Lämna gammal gran och spara lågor. Ingen hyggesrensning." Nyckel="0" /> Observera att attribut med datatyp enumeration måste ha värden när elementet finns med som attributet hör till. Informationsinnehåll Allmänna uppgifter (Blankett avsnitt A, i schema element Allmant) Uppgift om fastighet anges med officiellt fastighetsnummer (jämför med exempel Bas ). Man har med två element för <Person>, en för entreprenören och en för plantskolan. Genom att ange deras mailadresser får de automatiskt kvittot med bekräftelsen. Skoglig framsida (Blankett avsnitt B, C, D, F, i schema element Foryngringsavverkning, AnnanAvverkning, AtervaxtPlan) Anmälan avser både föryngringsavverkning (Grund= 1), GROT (Grund= 4) och avverkning för annat ändamål (Grund= 9). När man samtidigt anmäler/ansöker flera åtgärder för ett objekt anges som Grund normalt den med lägst siffra. Om föryngringsavverkning är en av åtgärderna anges alltid denna, dvs. i detta fall anges Grund = 1.

6 Skogsstyrelsen PM: Exempel eavverka (10) Man har tänkt kombinera fröträd och plantering över hela objektet. Man anger då plantering med fröträd. Däremot ingen uppgift för areal naturlig föryngring då denna inte avser sådana kombinationer (summan av skogsodling och naturlig föryngring ska svara mot arealen föryngringsavverkning; se exempel Komplex karta ). I element <AtervaxtPlan> HaSkogsodlMed="8.2" HaNF="" Karta Bifogade kartfiler har fått namn (Älgtjärn.shp, Älgtjärn.shx, Älgtjärn.dbf) som kopplar till just detta objekt (i exempel Bas hette de hygge.shp, hygge.shx, hygge.dbf vilket ger risk för förväxling). I <Metadata> är ObjectGrans="Älgtjärn" Shapefilen består av endast en polygon, för både själva avverkningen som väggatan. Extra, frivilliga uppgifter I detta fall har man tagit med uppgifter om SI, fuktighet, vegetationstyp, terrängklass, ett textmeddelande samt att fastigheten är miljöcertifierad.

7 Skogsstyrelsen PM: Exempel eavverka (10) Informationsflöde Flöde i exempel Älgtjärn SCA Distrikt Kontroll (eventuellt) Status=1 Grund=1 XML+ Shape Exchange Kontroll NyForAvv till Kalle Entreprenör till Plantskolan AB Företag som skickar in många anmälningar rekommenderas att använda Subject (Ämne) och eventuellt eget ID för att enkelt identifiera objektet. I detta fall är Subject = Exempel Älgtjärn netto och <Identitet LopNr="" Mittpunkt="" ArendeNr="" Avdnr="" ExternID="Drivningsenhet nr 1111" /> OK-t skickas alltid till den som skickar in mailet samt till distrikt. I detta fall även till entreprenören och plantskolan. I kvittot framgår även företagets egna ID. Exempel Komplex karta Inledning Visar en ansökan om tillstånd till föryngringsavverkning i svårföryngrad skog samt anmälan om skyddsdikning. Komplex karta med två figurer samt markerad hänsyn. eavverka skickas in av ett ombud (= virkesköparen). Fastigheten har nyligen bytt ägare. Den nye ägaren är utbo, vill vara välinformerad och är van vid Internet. I kvittot finns det med en varning från de automatiska kontrollerna. I skogsstyrelsens granskning framkommer att det troligen finns en nyupptäckt nyckelbiotop i närheten. Ombudet skickar därför in ändringar (rättning och komplettering) i ärendet.

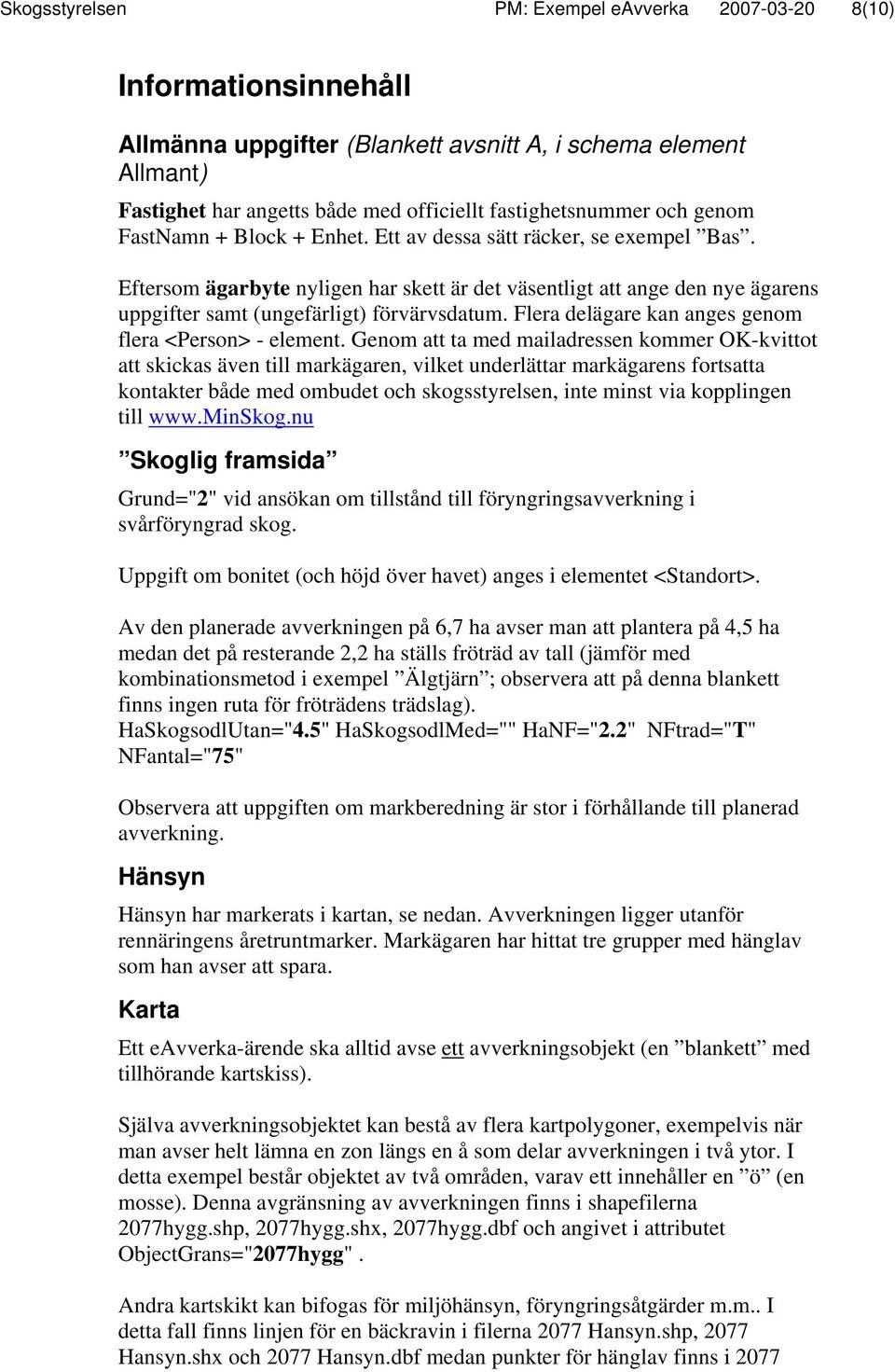

8 Skogsstyrelsen PM: Exempel eavverka (10) Informationsinnehåll Allmänna uppgifter (Blankett avsnitt A, i schema element Allmant) Fastighet har angetts både med officiellt fastighetsnummer och genom FastNamn + Block + Enhet. Ett av dessa sätt räcker, se exempel Bas. Eftersom ägarbyte nyligen har skett är det väsentligt att ange den nye ägarens uppgifter samt (ungefärligt) förvärvsdatum. Flera delägare kan anges genom flera <Person> - element. Genom att ta med mailadressen kommer OK-kvittot att skickas även till markägaren, vilket underlättar markägarens fortsatta kontakter både med ombudet och skogsstyrelsen, inte minst via kopplingen till Skoglig framsida Grund="2" vid ansökan om tillstånd till föryngringsavverkning i svårföryngrad skog. Uppgift om bonitet (och höjd över havet) anges i elementet <Standort>. Av den planerade avverkningen på 6,7 ha avser man att plantera på 4,5 ha medan det på resterande 2,2 ha ställs fröträd av tall (jämför med kombinationsmetod i exempel Älgtjärn ; observera att på denna blankett finns ingen ruta för fröträdens trädslag). HaSkogsodlUtan="4.5" HaSkogsodlMed="" HaNF="2.2" NFtrad="T" NFantal="75" Observera att uppgiften om markberedning är stor i förhållande till planerad avverkning. Hänsyn Hänsyn har markerats i kartan, se nedan. Avverkningen ligger utanför rennäringens åretruntmarker. Markägaren har hittat tre grupper med hänglav som han avser att spara. Karta Ett eavverka-ärende ska alltid avse ett avverkningsobjekt (en blankett med tillhörande kartskiss). Själva avverkningsobjektet kan bestå av flera kartpolygoner, exempelvis när man avser helt lämna en zon längs en å som delar avverkningen i två ytor. I detta exempel består objektet av två områden, varav ett innehåller en ö (en mosse). Denna avgränsning av avverkningen finns i shapefilerna 2077hygg.shp, 2077hygg.shx, 2077hygg.dbf och angivet i attributet ObjectGrans="2077hygg". Andra kartskikt kan bifogas för miljöhänsyn, föryngringsåtgärder m.m.. I detta fall finns linjen för en bäckravin i filerna 2077 Hansyn.shp, 2077 Hansyn.shx och 2077 Hansyn.dbf medan punkter för hänglav finns i 2077

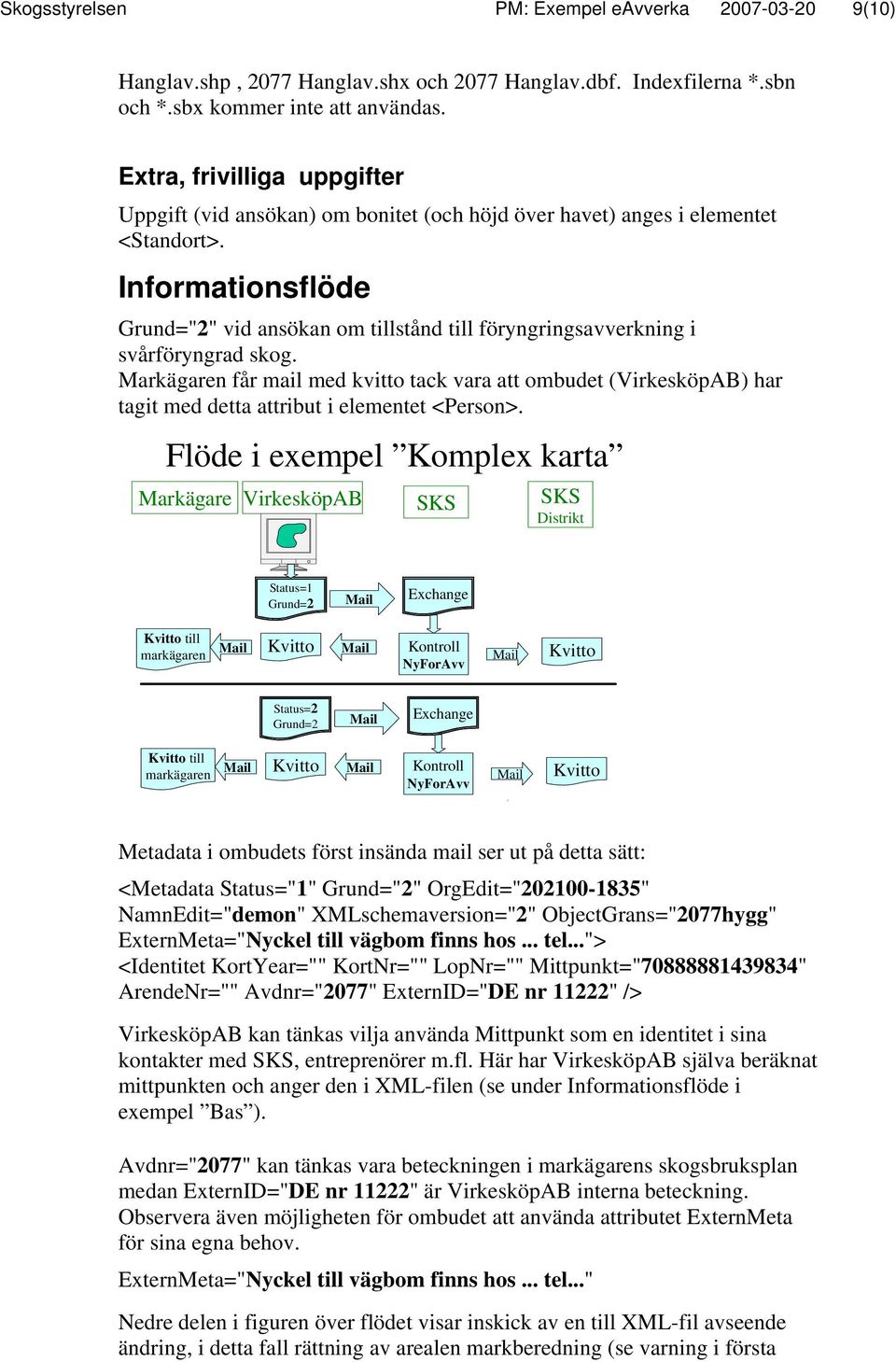

9 Skogsstyrelsen PM: Exempel eavverka (10) Hanglav.shp, 2077 Hanglav.shx och 2077 Hanglav.dbf. Indexfilerna *.sbn och *.sbx kommer inte att användas. Extra, frivilliga uppgifter Uppgift (vid ansökan) om bonitet (och höjd över havet) anges i elementet <Standort>. Informationsflöde Grund="2" vid ansökan om tillstånd till föryngringsavverkning i svårföryngrad skog. Markägaren får mail med kvitto tack vara att ombudet (VirkesköpAB) har tagit med detta attribut i elementet <Person>. Flöde i exempel Komplex karta Markägare VirkesköpAB Distrikt Status=1 Grund=2 Exchange till markägaren Kontroll NyForAvv Status=2 Grund=2 Exchange till markägaren Kontroll NyForAvv Metadata i ombudets först insända mail ser ut på detta sätt: <Metadata Status="1" Grund="2" OrgEdit=" " NamnEdit="demon" XMLschemaversion="2" ObjectGrans="2077hygg" ExternMeta="Nyckel till vägbom finns hos... tel..."> <Identitet KortYear="" KortNr="" LopNr="" Mittpunkt=" " ArendeNr="" Avdnr="2077" ExternID="DE nr 11222" /> VirkesköpAB kan tänkas vilja använda Mittpunkt som en identitet i sina kontakter med, entreprenörer m.fl. Här har VirkesköpAB själva beräknat mittpunkten och anger den i XML-filen (se under Informationsflöde i exempel Bas ). Avdnr="2077" kan tänkas vara beteckningen i markägarens skogsbruksplan medan ExternID="DE nr 11222" är VirkesköpAB interna beteckning. Observera även möjligheten för ombudet att använda attributet ExternMeta för sina egna behov. ExternMeta="Nyckel till vägbom finns hos... tel..." Nedre delen i figuren över flödet visar inskick av en till XML-fil avseende ändring, i detta fall rättning av arealen markberedning (se varning i första

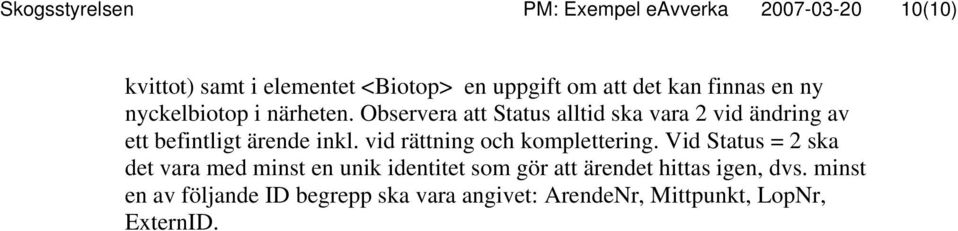

10 Skogsstyrelsen PM: Exempel eavverka (10) kvittot) samt i elementet <Biotop> en uppgift om att det kan finnas en ny nyckelbiotop i närheten. Observera att Status alltid ska vara 2 vid ändring av ett befintligt ärende inkl. vid rättning och komplettering. Vid Status = 2 ska det vara med minst en unik identitet som gör att ärendet hittas igen, dvs. minst en av följande ID begrepp ska vara angivet: ArendeNr, Mittpunkt, LopNr, ExternID.
