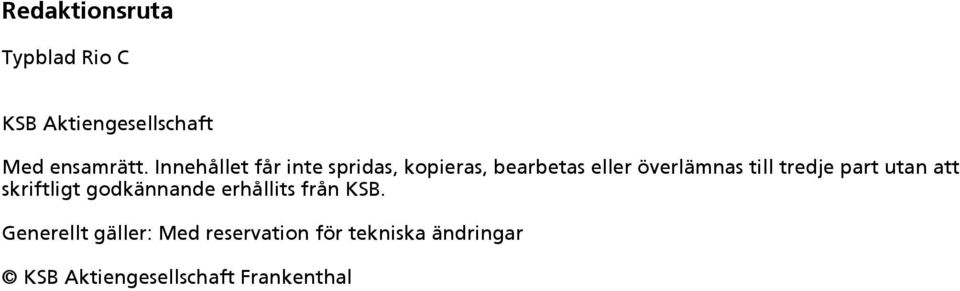

2 Redaktionsruta Typblad Rio C KSB Aktiengesellschaft Med ensamrätt. Innehållet får inte spridas, kopieras, bearbetas eller överlämnas till tredje part utan att skriftligt godkännande erhållits från KSB. Generellt gäller: Med reservation för tekniska ändringar KSB Aktiengesellschaft Frankenthal

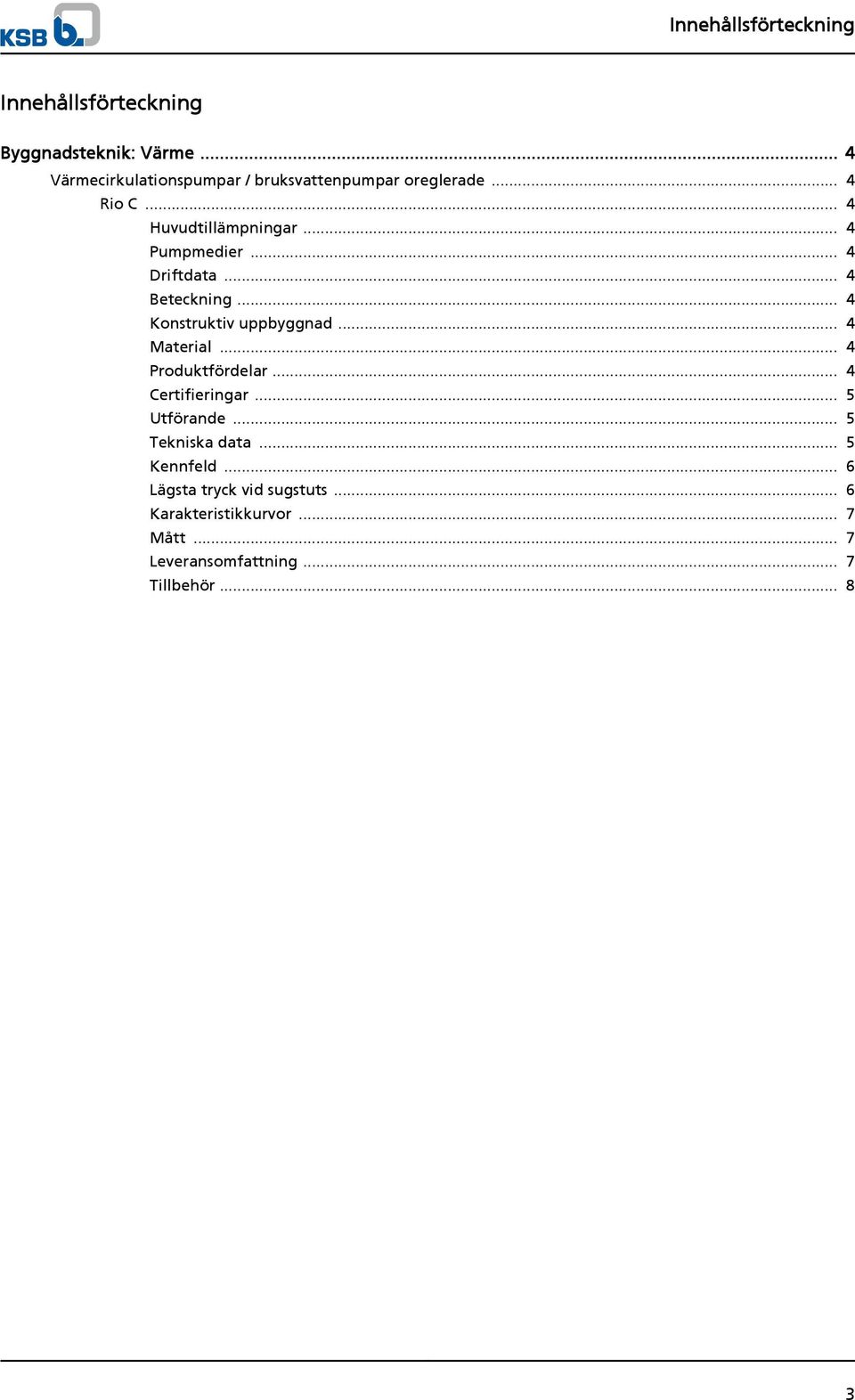

3 Innehållsförteckning Innehållsförteckning Byggnadsteknik: Värme... 4 Värmecirkulationspumpar / bruksvattenpumpar oreglerade... 4 Rio C... 4 Huvudtillämpningar... 4 Pumpmedier... 4 Driftdata... 4 Beteckning... 4 Konstruktiv uppbyggnad... 4 Material... 4 Produktfördelar... 4 Certifieringar... 5 Utförande... 5 Tekniska data... 5 Kennfeld... 6 Lägsta tryck vid sugstuts... 6 Karakteristikkurvor... 7 Mått... 7 Leveransomfattning... 7 Tillbehör

4 Byggnadsteknik: Värme Värmecirkulationspumpar / bruksvattenpumpar oreglerade Byggnadsteknik: Värme Värmecirkulationspumpar / bruksvattenpumpar oreglerade Rio C Konstruktiv uppbyggnad Model ltyp Underhållsfri dränkbar pump (utan packboxgland) med skruvförbandsanslutning, motor som klarar ström vid blocktillstånd, samt tre varvtalsnivåer som går att ställa in för att justera effekten. Dri ftsätt Omkoppling av varvtalsnivåer A B C D E F G B Automat iska funk tioner Inga Manuella funktion er Inställning av varvtal i 3 nivåer Exte rna styrf unktioner Inga Me ddelande- och visn ingsfunkt ioner Inga Huvudtillämpningar Varmvattenuppvärmning Kallvattensystem Klimatanläggningar Industriella cirkulationssystem Pumpmedier Värmevatten enligt VDI 2035 Kontrollera driftdata från 20 % glykolandel. Driftdata Driftsegenskaper Karakteristik värde Matarflöde Q till 4,0 m 3 /h (1,1 l/s) Uppfordringshöjd H upp till 5,8 m Pumpmedietemperatur T -10 C till +110 C Omgivningstemperatur max. +40 C Arbetstryck p till 10 bar Anslutning Rp 1, Rp 1 1 / 4 Beteckning Exempel: Rio C Förklaring av beteckning Förkortnin Betydelse g Rio C Modellserie 25 Nominell bredd/vidd röranslutning 40 Nollmatningshöjd i m x 10 (exempel 40 = 4 m) Gränssnit t Inga Dubbelp umpadmini stration Motor Ej möjlig 1~230 VAC, 50 Hz Tre varvtalsnivåer Skyddsklass IP 44 Värmeklass F Störstabilitet EN Störpåverkan EN La gring Pumpmediesmort specialglidlager Material Översikt tillgängligt material Komponent Spiralhus Axel Pumphjul Lager Produktfördelar Material Gjutjärn EN-GJL-200 Kromstål (X40Cr13) Glasfiberförstärkt polypropylen/ polyfenylensulfid (PP-40 %GF) Specialkol, metallimpregnerad Tre inställbara varvtalsnivåer för belastningsjustering Lämpar sig för alla monteringslägen med horisontell axel, anslutningslåda kan placeras i läge klockan Enkel montering med nyckelsats på pumpstommen Förenklad elektrisk montering tack vare anslutningslåda med löstagbar kabelförskruvning som kan användas på båda sidorna, snabbkoppling med fjäderklämmor 4 Rio C

5 Byggnadsteknik: Värme Värmecirkulationspumpar / bruksvattenpumpar oreglerade Certifieringar Certifiering Märke Giltig för: Kommentar Europa Energieffektivitetsklass B A B C D E F G B Utförande Utförande och funktioner Funktioner Driftssätt Omkoppling av varvtalsnivåer Manuella funktioner Inställning varvtalsnivå Utförande/leveransomfattning Motor klarar ström vid blocktillstånd Packningar vid gänganslutning (lösa) Monterings- och bruksanvisning Kabelgenomföring kan göras på båda sidor KSB-snabbanslutning med fjäderklämmor Partikelfilter Nyckelansats vid pumpstomme Kännetecken Tekniska data Urvalstabell Rio C ISO 7/1 1) ISO Rp 1 G 1 ½ Rp 1 G 1 ½ Rp 1 G 1 ½ Effektupptagning Nominell effekt Varvtal P 1 [W] P 2 [W] [min -1 ] [A] 7,5 5,0 2,0 17,5 11,5 6,5 26,0 17,5 10, ,14 0,10 0,07 0,21 0,17 0,13 0,28 0,23 0,18 Märkström EEK 2) Materialnu mmer [kg] B ,9 B ,9 B ,9 1) Plantätningar ingår i leveransomfattningen. Beställ insatser och överfallsmuttrar separat. 2) EEK = Energieffektivitetsklass Rio C 5

6 Byggnadsteknik: Värme Värmecirkulationspumpar / bruksvattenpumpar oreglerade Rio C ISO 7/1 1) ISO Rp 1¼ G Rp 1¼ G Rp 1¼ G Effektupptagning Nominell effekt Varvtal P 1 [W] P 2 [W] [min -1 ] [A] 7,5 5,0 2,0 17,5 11,5 6,5 26,0 17,5 10, ,14 0,10 0,07 0,21 0,17 0,13 0,28 0,23 0,18 Märkström EEK 2) Materialnu mmer B B B [kg] Kennfeld Lägsta tryck vid sugstuts Lägsta tryck p min i bar i förhållande till n Abhängigkeit von der temperatur Uppställningshöjd Temperatur [ C] [bar] 300 m ,05 0,3 1,0 > 300 m +0,01 bar/100 m 1) Plantätningar ingår i leveransomfattningen. Beställ insatser och överfallsmuttrar separat. 2) EEK = Energieffektivitetsklass 6 Rio C

7 Byggnadsteknik: Värme Värmecirkulationspumpar / bruksvattenpumpar oreglerade Karakteristikkurvor Mått Mått [mm] PG b 4 Rio C a b Leveransomfattning 78 Pump Packningar 93,5 a 96 Monterings- och bruksanvisning Rio C 7

8 Byggnadsteknik: Värme Värmecirkulationspumpar / bruksvattenpumpar oreglerade Tillbehör Pumptillbehör Benämning Anslutning Materialnum [kg] på rörsidan pumpsida mer Skruvförbandssats 3) med innergänga Aducerat Rp 1 G 1½ ,2 gjutjärn med innergänga Aducerat gjutjärn Rp 1¼ G ,2 3) Leveransomfattning: vardera två överfallsmuttrar, insatser och plantätningar 8 Rio C

9
