INSTALLATIONSANVISNING FÖR VEDELDAD AGASPIS 300W

Transkript

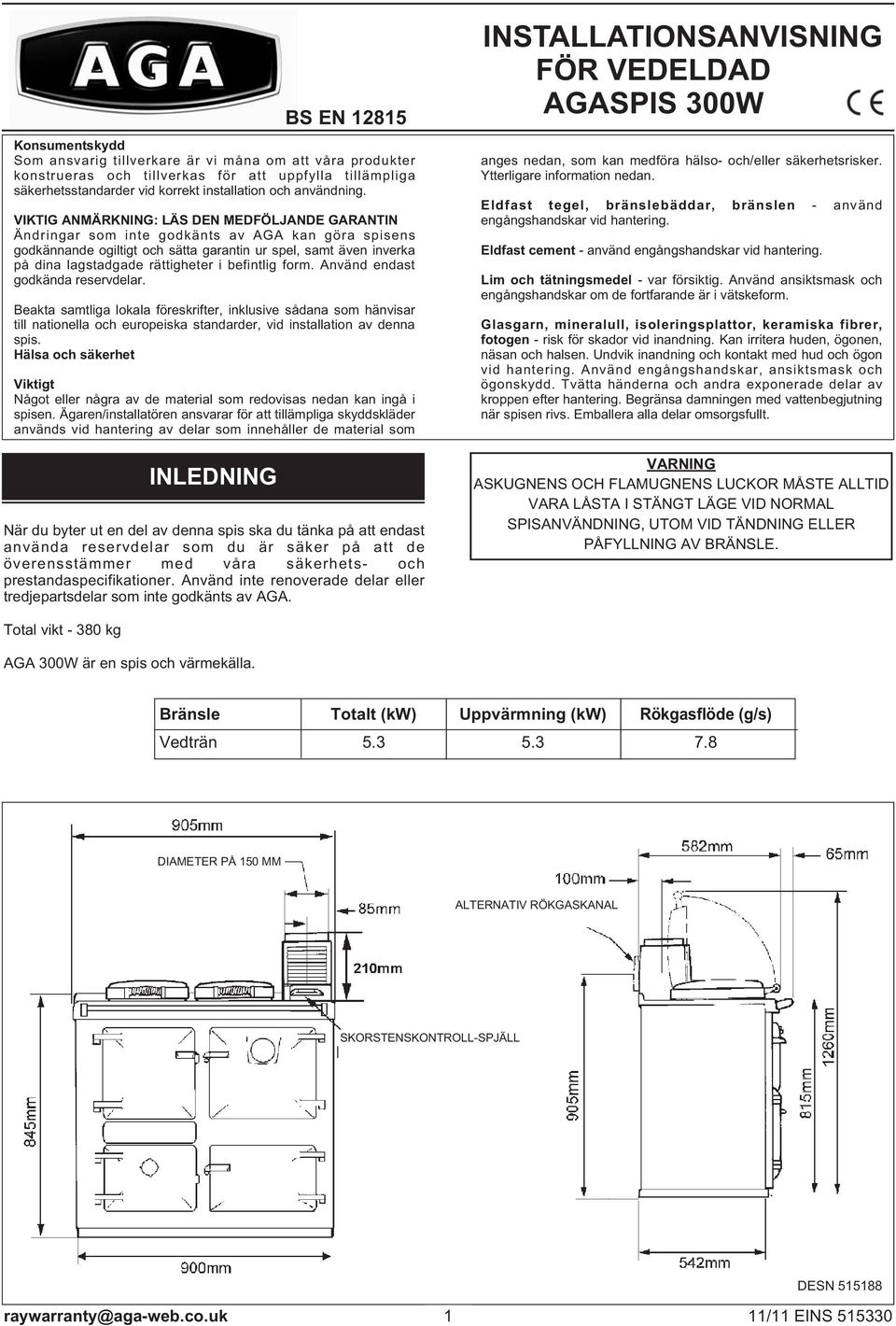

1 INLEDNING BS EN Konsumentskydd Som ansvarig tillverkare är vi måna om att våra produkter konstrueras och tillverkas för att uppfylla tillämpliga säkerhetsstandarder vid korrekt installation och användning. VIKTIG ANMÄRKNING: LÄS DEN MEDFÖLJANDE GARANTIN Ändringar som inte godkänts av AGA kan göra spisens godkännande ogiltigt och sätta garantin ur spel, samt även inverka på dina lagstadgade rättigheter i befintlig form. Använd endast godkända reservdelar. Beakta samtliga lokala föreskrifter, inklusive sådana som hänvisar till nationella och europeiska standarder, vid installation av denna spis. Hälsa och säkerhet Viktigt Något eller några av de material som redovisas nedan kan ingå i spisen. Ägaren/installatören ansvarar för att tillämpliga skyddskläder används vid hantering av delar som innehåller de material som När du byter ut en del av denna spis ska du tänka på att endast använda reservdelar som du är säker på att de överensstämmer med våra säkerhets- och prestandaspecifikationer. Använd inte renoverade delar eller tredjepartsdelar som inte godkänts av AGA. INSTALLATIONSANVISNING FÖR VEDELDAD AGASPIS 300W anges nedan, som kan medföra hälso- och/eller säkerhetsrisker. Ytterligare information nedan. Eldfast tegel, bränslebäddar, bränslen - använd engångshandskar vid hantering. Eldfast cement - använd engångshandskar vid hantering. Lim och tätningsmedel - var försiktig. Använd ansiktsmask och engångshandskar om de fortfarande är i vätskeform. Glasgarn, mineralull, isoleringsplattor, keramiska fibrer, fotogen - risk för skador vid inandning. Kan irritera huden, ögonen, näsan och halsen. Undvik inandning och kontakt med hud och ögon vid hantering. Använd engångshandskar, ansiktsmask och ögonskydd. Tvätta händerna och andra exponerade delar av kroppen efter hantering. Begränsa damningen med vattenbegjutning när spisen rivs. Emballera alla delar omsorgsfullt. VARNING ASKUGNENS OCH FLAMUGNENS LUCKOR MÅSTE ALLTID VARA LÅSTA I STÄNGT LÄGE VID NORMAL SPISANVÄNDNING, UTOM VID TÄNDNING ELLER PÅFYLLNING AV BRÄNSLE. Total vikt kg AGA 300W är en spis och värmekälla. Bränsle Totalt (kw) Uppvärmning (kw) Rökgasflöde (g/s) Vedträn DIAMETER PÅ 150 MM ALTERNATIV RÖKGASKANAL SKORSTENSKONTROLL-SPJÄLL raywarranty@aga-web.co.uk 1 DESN /11 EINS

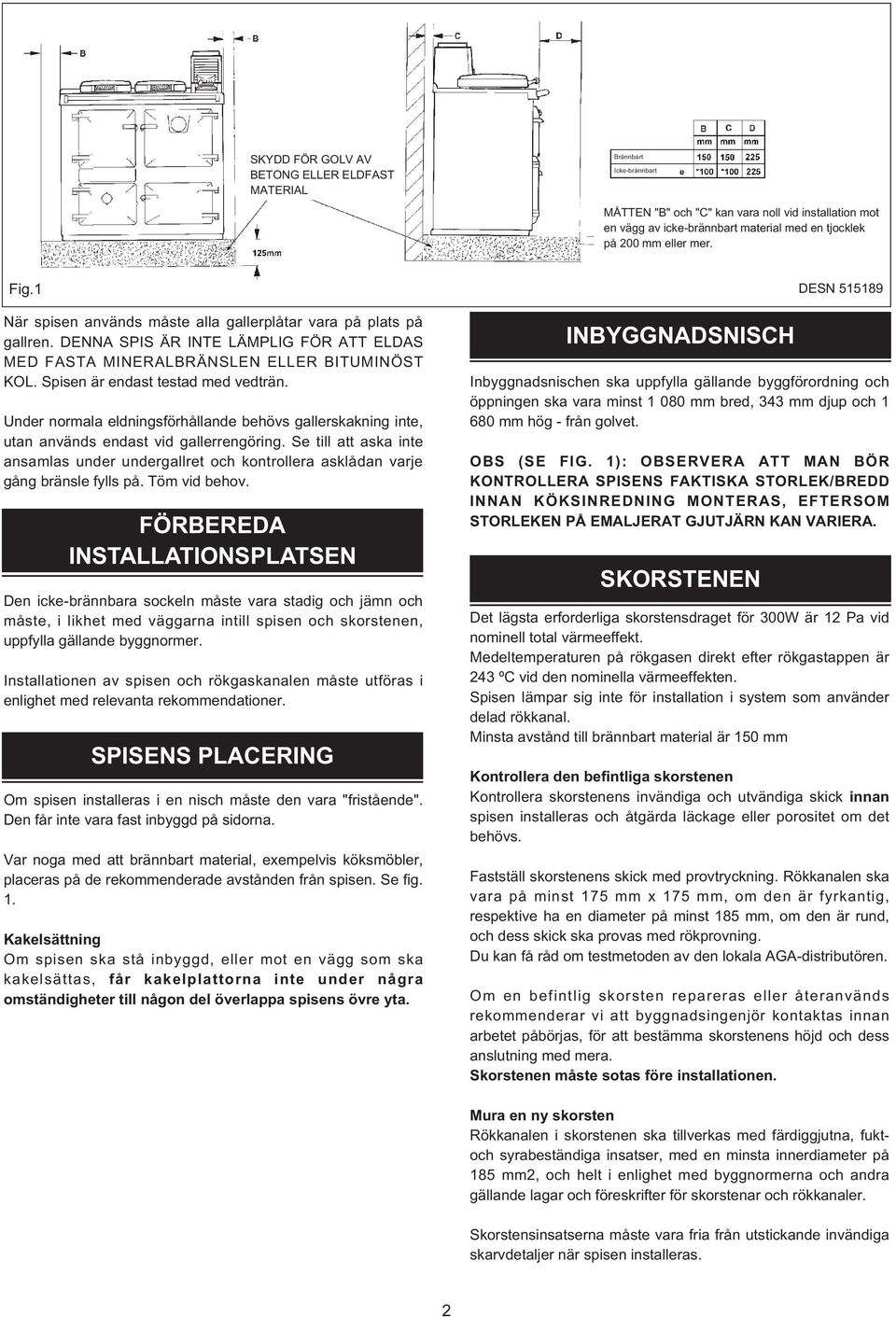

2 SKYDD FÖR GOLV AV BETONG ELLER ELDFAST MATERIAL Brännbart Icke-brännbart MÅTTEN "B" och "C" kan vara noll vid installation mot en vägg av icke-brännbart material med en tjocklek på 200 mm eller mer. Fig.1 När spisen används måste alla gallerplåtar vara på plats på gallren. DENNA SPIS ÄR INTE LÄMPLIG FÖR ATT ELDAS MED FASTA MINERALBRÄNSLEN ELLER BITUMINÖST KOL. Spisen är endast testad med vedträn. Under normala eldningsförhållande behövs gallerskakning inte, utan används endast vid gallerrengöring. Se till att aska inte ansamlas under undergallret och kontrollera asklådan varje gång bränsle fylls på. Töm vid behov. FÖRBEREDA INSTALLATIONSPLATSEN Den icke-brännbara sockeln måste vara stadig och jämn och måste, i likhet med väggarna intill spisen och skorstenen, uppfylla gällande byggnormer. Installationen av spisen och rökgaskanalen måste utföras i enlighet med relevanta rekommendationer. SPISENS PLACERING Om spisen installeras i en nisch måste den vara "fristående". Den får inte vara fast inbyggd på sidorna. Var noga med att brännbart material, exempelvis köksmöbler, placeras på de rekommenderade avstånden från spisen. Se fig. 1. Kakelsättning Om spisen ska stå inbyggd, eller mot en vägg som ska kakelsättas, får kakelplattorna inte under några omständigheter till någon del överlappa spisens övre yta. INBYGGNADSNISCH Inbyggnadsnischen ska uppfylla gällande byggförordning och öppningen ska vara minst mm bred, 343 mm djup och mm hög - från golvet. OBS (SE FIG. 1): OBSERVERA ATT MAN BÖR KONTROLLERA SPISENS FAKTISKA STORLEK/BREDD INNAN KÖKSINREDNING MONTERAS, EFTERSOM STORLEKEN PÅ EMALJERAT GJUTJÄRN KAN VARIERA. SKORSTENEN DESN Det lägsta erforderliga skorstensdraget för 300W är 12 Pa vid nominell total värmeeffekt. Medeltemperaturen på rökgasen direkt efter rökgastappen är 243 ºC vid den nominella värmeeffekten. Spisen lämpar sig inte för installation i system som använder delad rökkanal. Minsta avstånd till brännbart material är 150 mm Kontrollera den befintliga skorstenen Kontrollera skorstenens invändiga och utvändiga skick innan spisen installeras och åtgärda läckage eller porositet om det behövs. Fastställ skorstenens skick med provtryckning. Rökkanalen ska vara på minst 175 mm x 175 mm, om den är fyrkantig, respektive ha en diameter på minst 185 mm, om den är rund, och dess skick ska provas med rökprovning. Du kan få råd om testmetoden av den lokala AGA-distributören. Om en befintlig skorsten repareras eller återanvänds rekommenderar vi att byggnadsingenjör kontaktas innan arbetet påbörjas, för att bestämma skorstenens höjd och dess anslutning med mera. Skorstenen måste sotas före installationen. Mura en ny skorsten Rökkanalen i skorstenen ska tillverkas med färdiggjutna, fuktoch syrabeständiga insatser, med en minsta innerdiameter på 185 mm2, och helt i enlighet med byggnormerna och andra gällande lagar och föreskrifter för skorstenar och rökkanaler. Skorstensinsatserna måste vara fria från utstickande invändiga skarvdetaljer när spisen installeras. 2

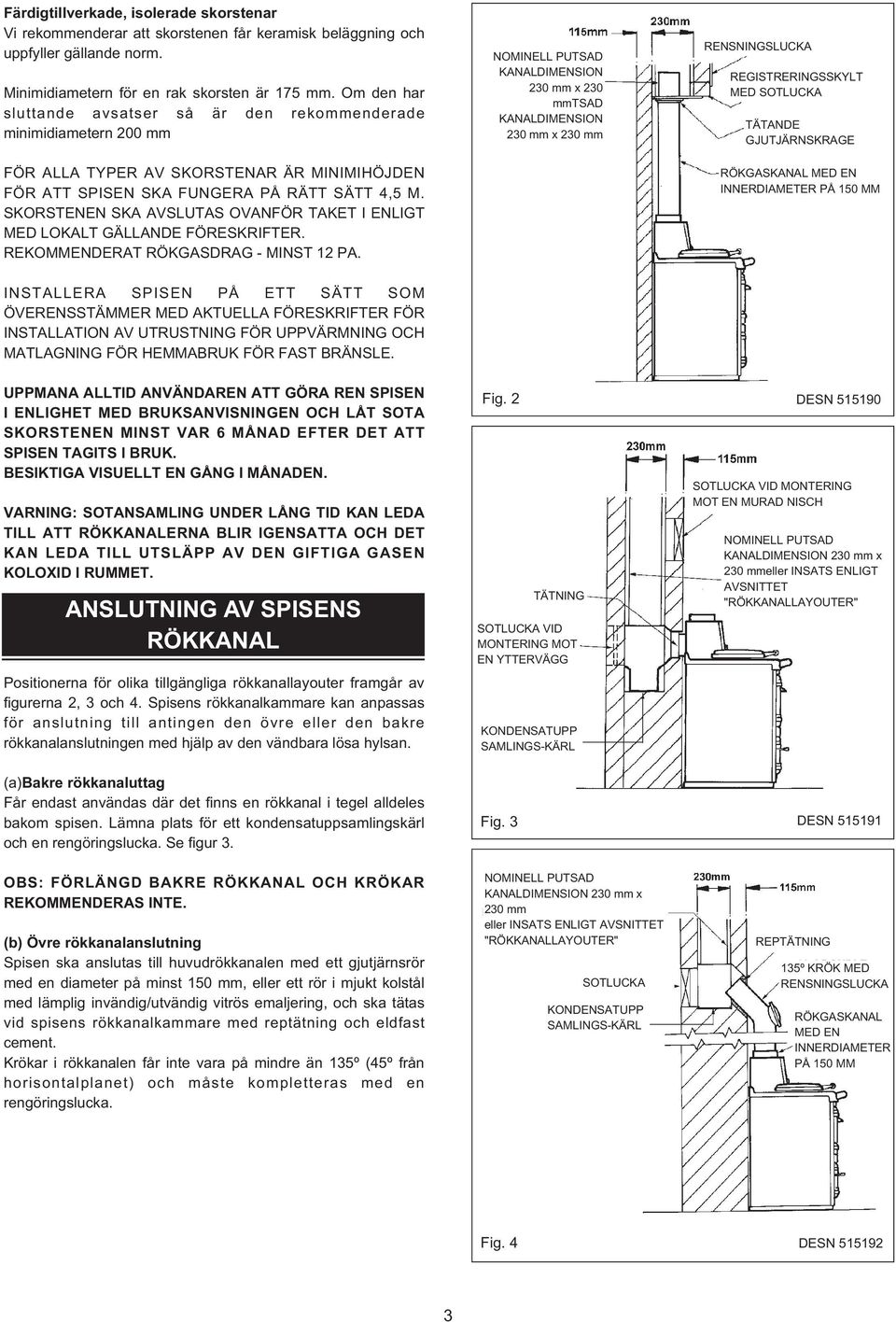

3 Färdigtillverkade, isolerade skorstenar Vi rekommenderar att skorstenen får keramisk beläggning och uppfyller gällande norm. Minimidiametern för en rak skorsten är 175 mm. Om den har sluttande avsatser så är den rekommenderade minimidiametern 200 mm FÖR ALLA TYPER AV SKORSTENAR ÄR MINIMIHÖJDEN FÖR ATT SPISEN SKA FUNGERA PÅ RÄTT SÄTT 4,5 M. SKORSTENEN SKA AVSLUTAS OVANFÖR TAKET I ENLIGT MED LOKALT GÄLLANDE FÖRESKRIFTER. REKOMMENDERAT RÖKGASDRAG - MINST 12 PA. NOMINELL PUTSAD KANALDIMENSION 230 mm x 230 mmtsad KANALDIMENSION 230 mm x 230 mm RENSNINGSLUCKA REGISTRERINGSSKYLT MED SOTLUCKA TÄTANDE GJUTJÄRNSKRAGE RÖKGASKANAL MED EN INNERDIAMETER PÅ 150 MM INSTALLERA SPISEN PÅ ETT SÄTT SOM ÖVERENSSTÄMMER MED AKTUELLA FÖRESKRIFTER FÖR INSTALLATION AV UTRUSTNING FÖR UPPVÄRMNING OCH MATLAGNING FÖR HEMMABRUK FÖR FAST BRÄNSLE. UPPMANA ALLTID ANVÄNDAREN ATT GÖRA REN SPISEN I ENLIGHET MED BRUKSANVISNINGEN OCH LÅT SOTA SKORSTENEN MINST VAR 6 MÅNAD EFTER DET ATT SPISEN TAGITS I BRUK. BESIKTIGA VISUELLT EN GÅNG I MÅNADEN. VARNING: SOTANSAMLING UNDER LÅNG TID KAN LEDA TILL ATT RÖKKANALERNA BLIR IGENSATTA OCH DET KAN LEDA TILL UTSLÄPP AV DEN GIFTIGA GASEN KOLOXID I RUMMET. ANSLUTNING AV SPISENS RÖKKANAL Positionerna för olika tillgängliga rökkanallayouter framgår av figurerna 2, 3 och 4. Spisens rökkanalkammare kan anpassas för anslutning till antingen den övre eller den bakre rökkanalanslutningen med hjälp av den vändbara lösa hylsan. (a)bakre rökkanaluttag Får endast användas där det finns en rökkanal i tegel alldeles bakom spisen. Lämna plats för ett kondensatuppsamlingskärl och en rengöringslucka. Se figur 3. OBS: FÖRLÄNGD BAKRE RÖKKANAL OCH KRÖKAR REKOMMENDERAS INTE. (b) Övre rökkanalanslutning Spisen ska anslutas till huvudrökkanalen med ett gjutjärnsrör med en diameter på minst 150 mm, eller ett rör i mjukt kolstål med lämplig invändig/utvändig vitrös emaljering, och ska tätas vid spisens rökkanalkammare med reptätning och eldfast cement. Krökar i rökkanalen får inte vara på mindre än 135º (45º från horisontalplanet) och måste kompletteras med en rengöringslucka. Fig. 2 Fig. 3 TÄTNING SOTLUCKA VID MONTERING MOT EN YTTERVÄGG KONDENSATUPP SAMLINGS-KÄRL NOMINELL PUTSAD KANALDIMENSION 230 mm x 230 mm eller INSATS ENLIGT AVSNITTET "RÖKKANALLAYOUTER" SOTLUCKA KONDENSATUPP SAMLINGS-KÄRL DESN SOTLUCKA VID MONTERING MOT EN MURAD NISCH NOMINELL PUTSAD KANALDIMENSION 230 mm x 230 mmeller INSATS ENLIGT AVSNITTET "RÖKKANALLAYOUTER" REPTÄTNING DESN º KRÖK MED RENSNINGSLUCKA RÖKGASKANAL MED EN INNERDIAMETER PÅ 150 MM Fig. 4 DESN

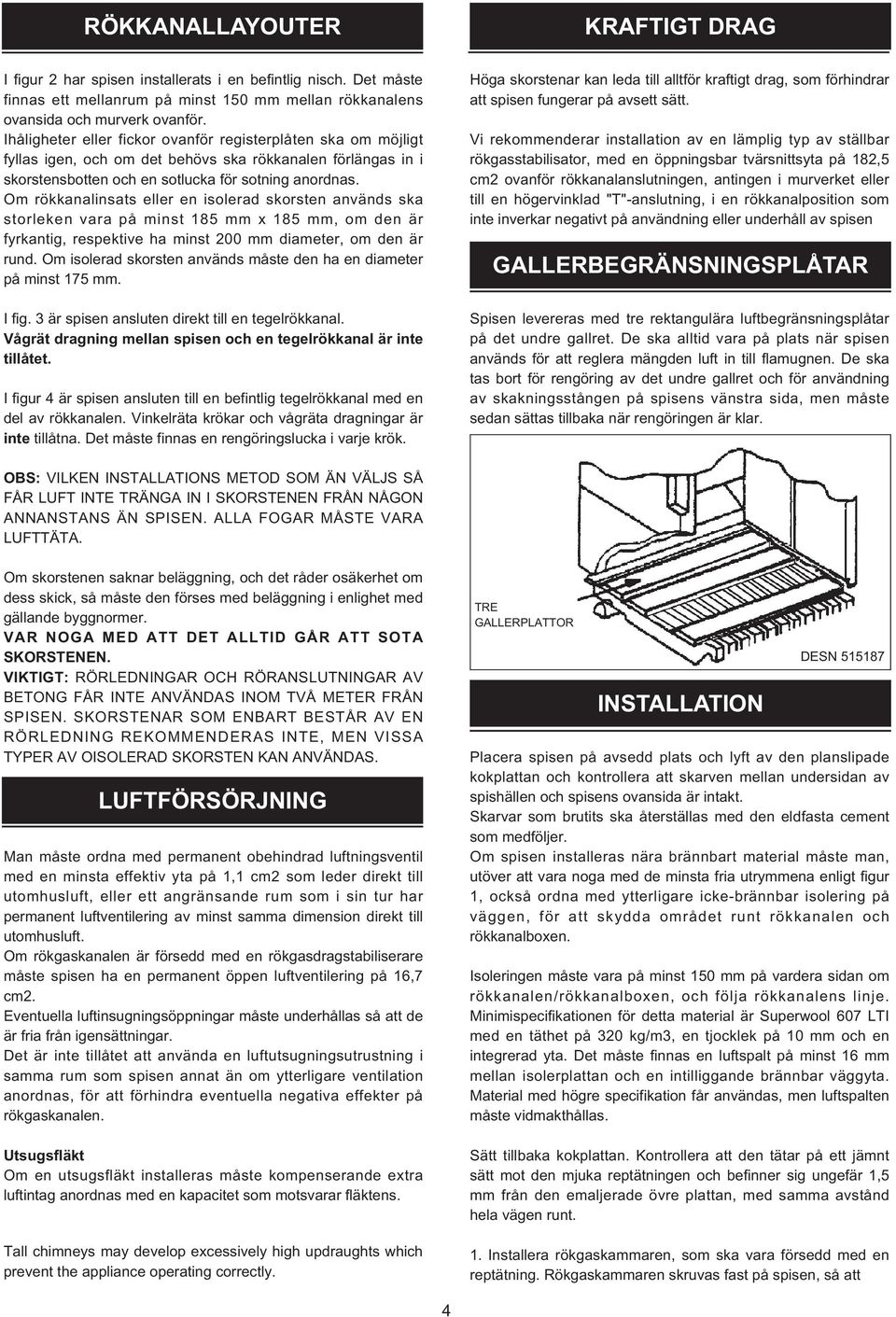

4 RÖKKANALLAYOUTER KRAFTIGT DRAG I figur 2 har spisen installerats i en befintlig nisch. Det måste finnas ett mellanrum på minst 150 mm mellan rökkanalens ovansida och murverk ovanför. Ihåligheter eller fickor ovanför registerplåten ska om möjligt fyllas igen, och om det behövs ska rökkanalen förlängas in i skorstensbotten och en sotlucka för sotning anordnas. Om rökkanalinsats eller en isolerad skorsten används ska storleken vara på minst 185 mm x 185 mm, om den är fyrkantig, respektive ha minst 200 mm diameter, om den är rund. Om isolerad skorsten används måste den ha en diameter på minst 175 mm. I fig. 3 är spisen ansluten direkt till en tegelrökkanal. Vågrät dragning mellan spisen och en tegelrökkanal är inte tillåtet. I figur 4 är spisen ansluten till en befintlig tegelrökkanal med en del av rökkanalen. Vinkelräta krökar och vågräta dragningar är inte tillåtna. Det måste finnas en rengöringslucka i varje krök. Höga skorstenar kan leda till alltför kraftigt drag, som förhindrar att spisen fungerar på avsett sätt. Vi rekommenderar installation av en lämplig typ av ställbar rökgasstabilisator, med en öppningsbar tvärsnittsyta på 182,5 cm2 ovanför rökkanalanslutningen, antingen i murverket eller till en högervinklad "T"-anslutning, i en rökkanalposition som inte inverkar negativt på användning eller underhåll av spisen GALLERBEGRÄNSNINGSPLÅTAR Spisen levereras med tre rektangulära luftbegränsningsplåtar på det undre gallret. De ska alltid vara på plats när spisen används för att reglera mängden luft in till flamugnen. De ska tas bort för rengöring av det undre gallret och för användning av skakningsstången på spisens vänstra sida, men måste sedan sättas tillbaka när rengöringen är klar. OBS: VILKEN INSTALLATIONS METOD SOM ÄN VÄLJS SÅ FÅR LUFT INTE TRÄNGA IN I SKORSTENEN FRÅN NÅGON ANNANSTANS ÄN SPISEN. ALLA FOGAR MÅSTE VARA LUFTTÄTA. Om skorstenen saknar beläggning, och det råder osäkerhet om dess skick, så måste den förses med beläggning i enlighet med gällande byggnormer. VAR NOGA MED ATT DET ALLTID GÅR ATT SOTA SKORSTENEN. VIKTIGT: RÖRLEDNINGAR OCH RÖRANSLUTNINGAR AV BETONG FÅR INTE ANVÄNDAS INOM TVÅ METER FRÅN SPISEN. SKORSTENAR SOM ENBART BESTÅR AV EN RÖRLEDNING REKOMMENDERAS INTE, MEN VISSA TYPER AV OISOLERAD SKORSTEN KAN ANVÄNDAS. LUFTFÖRSÖRJNING Man måste ordna med permanent obehindrad luftningsventil med en minsta effektiv yta på 1,1 cm2 som leder direkt till utomhusluft, eller ett angränsande rum som i sin tur har permanent luftventilering av minst samma dimension direkt till utomhusluft. Om rökgaskanalen är försedd med en rökgasdragstabiliserare måste spisen ha en permanent öppen luftventilering på 16,7 cm2. Eventuella luftinsugningsöppningar måste underhållas så att de är fria från igensättningar. Det är inte tillåtet att använda en luftutsugningsutrustning i samma rum som spisen annat än om ytterligare ventilation anordnas, för att förhindra eventuella negativa effekter på rökgaskanalen. Utsugsfläkt Om en utsugsfläkt installeras måste kompenserande extra luftintag anordnas med en kapacitet som motsvarar fläktens. Tall chimneys may develop excessively high updraughts which prevent the appliance operating correctly. TRE GALLERPLATTOR INSTALLATION DESN Placera spisen på avsedd plats och lyft av den planslipade kokplattan och kontrollera att skarven mellan undersidan av spishällen och spisens ovansida är intakt. Skarvar som brutits ska återställas med den eldfasta cement som medföljer. Om spisen installeras nära brännbart material måste man, utöver att vara noga med de minsta fria utrymmena enligt figur 1, också ordna med ytterligare icke-brännbar isolering på väggen, för att skydda området runt rökkanalen och rökkanalboxen. Isoleringen måste vara på minst 150 mm på vardera sidan om rökkanalen/rökkanalboxen, och följa rökkanalens linje. Minimispecifikationen för detta material är Superwool 607 LTI med en täthet på 320 kg/m3, en tjocklek på 10 mm och en integrerad yta. Det måste finnas en luftspalt på minst 16 mm mellan isolerplattan och en intilliggande brännbar väggyta. Material med högre specifikation får användas, men luftspalten måste vidmakthållas. Sätt tillbaka kokplattan. Kontrollera att den tätar på ett jämnt sätt mot den mjuka reptätningen och befinner sig ungefär 1,5 mm från den emaljerade övre plattan, med samma avstånd hela vägen runt. 1. Installera rökgaskammaren, som ska vara försedd med en reptätning. Rökgaskammaren skruvas fast på spisen, så att 4

5 tätningen blir god, eftersom eventuellt luftläckage på denna plats inverkar negativt på spisens funktion. 2. Öppna flamugnens lucka och askugnens lucka och kontrollera att de fram- och tillbakagående undergallerstängerna är på plats och att de tre gallerplattorna är installerade. Handlistfästena sitter fast i främre delen av gjutstycket på spisens överplatta. Ta bort transportsäkringsmuttrarna och ersätt dem med handlistfästena. Kontrollera att de skyddande fiberbrickorna sitter på plats. Placera handlisten i fästena med ändskydden på plats. Placera dem på korrekt sätt och dra åt styrbultarna (figur 8). Fig. 5 DESN A TEST OCH FÖRSTA ANVÄNDNING När installationen är klar ska installatören visa användaren hur spisen används och hur man utför regelbunden rengöring. Öppna rökgasspjället maximalt när spisen tänds. Stoppa in papper och stickor i spisen genom bränsleöppningen, tillsammans med en liten mängd bränsle, på undergallret och stäng flamugnens lucka. Kontrollera att gallerplåtarna är på plats Öppna askugnens lucka, tänd bränslet och stäng askugnens lucka när det brinner bra. Vrid reglervredet på askugnens lucka till önskat läge. Låt spisen värmas upp gradvis när den används för första gången. OBS: RÖK/LUKT UNDER DEN FÖRSTA ANVÄNDNINGSTIDEN Vissa delar av spisen är belagda med ett tunt skikt skyddsolja. Den första tiden spisen används kan detta leda till viss rök/lukt. Detta är helt normalt och innebär inte att det är något fel på spisen. Öppna därför gärna dörrar och/eller fönster för att sörja för god ventilation. Lyft på locken så att deras kanter inte blir fläckiga. 5

6 6

7 7

8 Ytterligare råd och information får du av din lokala återförsäljare. Till följd av AGA-Rangemaster policy med kontinuerlig produktutvecklig förbehåller sig bolagen rätten att när som helst ändra de specifikationer och konstruktioner som beskrivs och illustreras i detta dokument. Tillverkad av AGA-Rangemaster Station Road Ketley Telford Shropshire TF1 5AQ England 8
