2 INTRODUKTION

3 OM TVNs STEREO-3D För att 3Dn ska upplevas som den ska måste man ha rätt betraktningsvinkel i förhållande till tvn. Om stereo-3dn inte beter sig som den borde, det vill säga att det i bilden som borde vara i djupet är i förgrunden eller tvärtom, gör följade inställnignar: 1. Tryck på 3D-knappen på fjärrkontrollen. 2. Tryck nedåtpil för att gå till 3D settings och välj denna med OK. 3. 3D Bildkorrigering är redan vald. Är höger / vänster inställt, tryck bara på vänsterpilen för att ändra inställningen. Inställningen ska vara vänster / höger. 4. Tryck sedan OK för att stänga.

4 THE 3D CLASSROOM Detta är utgångspunkten för the 3D Classroom. Från denna vy når du

5 ORDLISTA MODUL alla exempel på moduler. INNEHÅLLSDEL till exempel dessa innehållsdelar: Placering, Luftens väg eller Rökning. En översikt av VY SIDOMENY innehållet, stänga av systemet och återgå till startläge.

6 STÄLLA IN OCH STÄNGA AV För instruktioner om hur man kopplar ihop utrustningen, se dokumentet Komma igång som följde med leveransen. 1. Sätt först på TVn. 2. Tryck på ON för att starta datorn. Första gången datorn startas kommer du behöva godkänna användaravtalet. Detta gör du genom att trycka på framåtpilen på 3. Därefter startas the 3D Classroom och en bild dyker inom några sekunder upp på TVn. Tryck då på 3D på fjärrkontrollen och välj over/under som inställning. (den 4. Stäng sedan locket på datorn. Varken skärmen eller tangentbordet behöver användas. 5. För att stänga av, välj Shut down i systemmenyn. (se avsnittet om menyer längre

7 HUR MAN ANVÄNDER THE 3D CLASSROOM

8 HUMAN BODY-MENYN

9 INNEHÅLL SIDOMENY PRESENTATIONSLÄGE När du är inne i presentationsläget är alla menyer stängda och du kan navigera och interagera med innehållet.

10 Slå slå av / på funktioner och tänd / släck lager med clickern. SIDOMENY 1: FUNKTIONER Första sidomenyn ger dig tillgång till funktioner för att anpassa innehållet som du vill. Detta kan till exempel vara att tända och släcka skelettet när du visar lungorna.

11 Ändra med hjälp av clickern. SIDOMENY 2: PARAMETERSTYRNING I visst innehåll kan du interagera genom att styra parametrar, såsom andningsfrekvens eller vinkel.

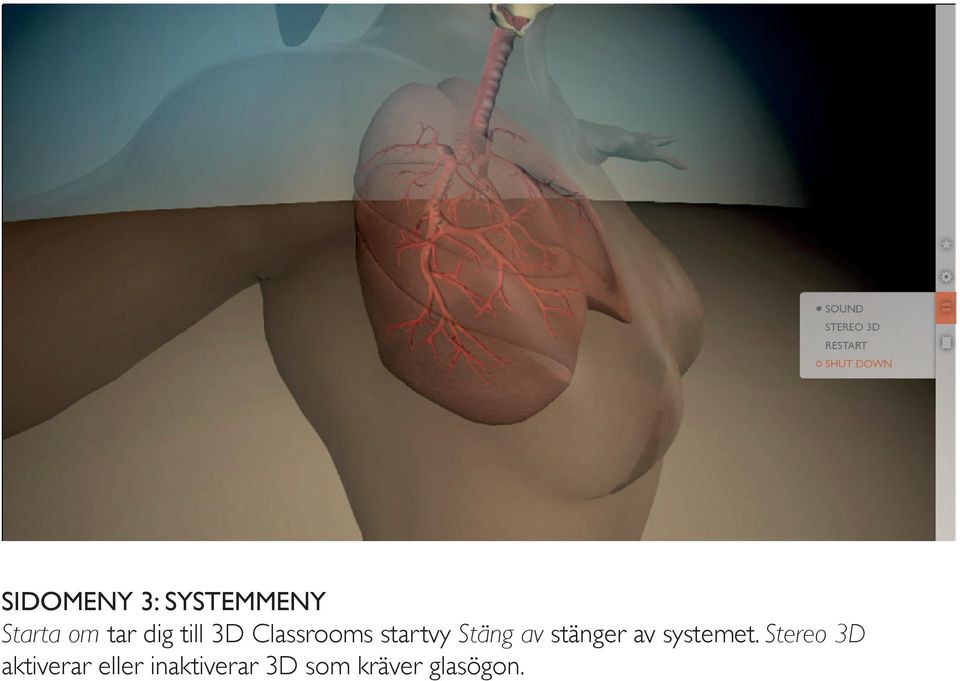

12 SIDOMENY 3: SYSTEMMENY Starta om tar dig till 3D Classrooms startvy Stäng av stänger av systemet. Stereo 3D aktiverar eller inaktiverar 3D som kräver glasögon.

13 Flytta markeringen med clickern för att markera ett innehåll du vill nå. Denna cirkel indikerar var du är INNEHÅLLSFÖRTECKNING Det är genom denna översikt man tar sig till innehållet. Du kan när som helst ta fram denna översikt och när du har valt en innehållsdel släcks menyn ned.

14 HUR MAN ANVÄNDER MUS & CLICKER

15 CLICKER MUS

16 I PRESENTATIONSLÄGE 0,4 s NÄSTA VY Stega framåt i presentationen. FÖREGÅENDE VY Stega bakåt i presentationen. INNEHÅLLSFÖRTECKNING Håll inne i cirka en halv sekund för att ta dig till innehållsförteckningen.

17 ZOOMA IN / ZOOMA UT I vissa lägen kan man med hjälp av scrollen zooma in och ut. FÖRFLYTTNING i 3D-rummet GÅ IN I MENYER / VÄLJ Tryck en gång för att gå in i första menyn. Knappen används även när man väljer organ i Human bodymenyn

18 INUTI SIDOMENYN VÄXLA MELLAN SIDOMENYER Tryck en gång för att öppna sidomeny 1: funktioner. Tryck en gång till för att öppna sidomeny 2. Den fjärde menyn når du på samma sätt. Efter fjärde menyn kommer du tillbaka till presentationsläget. MARKERA / SCROLLA Använd scrollhjulet för att gå upp och ner i sidomenyn och för att markera olika alternativ.

19 VÄLJ Inne i menyer trycker du på dessa för att aktivera det du har markerat.

20 INNEHÅLLSFÖRTECKNING MARKERA INNEHÅLLSDEL Tryck för att markera innehållsdelar. VÄLJ Tryck för att gå till den markerade innehållsdelen.

21 MÄNNISKOKROPPEN

22 STRUKTUR Människokroppens moduler nås via en meny när du har valt Human Body. Dessa bläddrar du mellan genom att gå fram och bakåt med pilarna på clickern. Du väljer genom att trycka på nedre högra knappen på clickern. När du väl är inne i ett organ väljer du innehållsdelar med innehållaförteckningen. (se avsnitt om INTERAKTIVITET I vissa innehållsdelar kan man påverka innehållet, som att tända eller släcka hjärtat när man tittar på lungorna eller ändra pulsen. För att göra detta går du in i menyerna. Vad som går att ändra på är olika i varje innehållsdel. INNEHÅLL Lungor Hjärta Njurar Skelett

23 LUNGOR INNEHÅLL (KOMPONENTER) Huden Hjärtat Bröstkorgen Lungorna Lungloberna Lungsäckarna Bronkerna Svalget och näshålan Alveoler Luftens väg i lungorna Flimmerhår och slemtransport Diafragman Revbensmuskulaturen Hjälparmuskler (scalene & Andningsrörelser Gasutbyte Inälvor Ryggraden

24 INNEHÅLL (PER INNEHÅLLSDEL) Lungor Lungsäck Diafragma Hjälparmuskler Bröstkorg Huden Hjärtat Bronker Alveoler Svalg / näshåla Inälvor Lunglober Andningsrörelser Ryggraden Flimmerhår & Slemtransport Friska lungan Placering Luftens väg Luftvägarna Övre luftvägarna Nedre luftvägarna Gasutbytet Rökning Andningsrörelser Diafragma Hjälparmuskler Interkostalmuskler Rengöring & transport Lungornas uppbyggnad (9)

25 HJÄRTA INNEHÅLL (KOMPONENTER) Huden Hjärtat Bröstkorgen Lungorna Kamrarna Förmaken Klaffarna Stora kretsloppet Lilla kretsloppet Kranskärlen

26 INNEHÅLL (PER INNEHÅLLSDEL) Huden Hjärtat Bröstkorgen Lungorna Kamrarna Förmaken Klaffarna Stora kretsloppet Puls Lilla kretsloppet Kranskärlen Hjärtat Placering Uppbyggnad Förmaken Kamrarna Klaffar Kranskärl Lilla kretsloppet Stora kretsloppet

27 SKELETT INNEHÅLL (KOMPONENTER) Huden Ryggrad Skalle Bröstkorg Höftbenet Skuldra Arm Hand Ben Knäled Fot

28 INNEHÅLL (PER INNEHÅLLSDEL) Huden Ryggrad Skalle Bröstkorg Skuldra Arm Ben Fot Knäled Hand Höftben Placering Skelettet (11) Ryggraden Skallen

29 NJURARNA INNEHÅLL (KOMPONENTER) Njurar Hud Njurmärg Binjurar Urinledare Nefronet Bowmans kapsel Glomerulus

30 INNEHÅLL (PER INNEHÅLLSDEL) Placering Uppbyggnad (6) Njurmärg (3) Nefronet Bowmans kapsel (2) Resan genom glomerulus (4) Hud Njurar Binjure Urinledare Nefronet Bowman s kapsel Glomerulus

31 KÄRLTRÄDET INNEHÅLL (KOMPONENTER) Blodomloppet LIlla kretsloppet Hjärta Hud Blodkärl i foten Blodkärl i handen Blodkärl i njuren Blodkärl i huvudet

32 INNEHÅLL (PER INNEHÅLLSDEL) Kärlträdet Lilla kretslppet Kärlträdet (6) Hjärta Hud Blodkärl i foten Blodkärl i handen Blodkärl i njuren Blodkärl i huvudet

33 GEOMETRI

34 GEOMETRI INNEHÅLL (KOMPONENTER) Punkter - Kryss - Olika antal punkter Vinklar - Vinkelbågar - Grader - Motstående vinklar - Bisektriser Linjer - Sträcka - Stråle - Linje Volym - Kubikcentimetrar - Kubikdecimetrar

35 INNEHÅLL (PER INNEHÅLLSDEL) Punkter Kryss Vinklar Besektriser Sträcka Stråle Linje Kubikcentimetrar Kubikdecimetrar Punkter Vinklar Linjer Volym (7)

36 GEOGRAFI

37 STRUKTUR Med utgångspunkten från rymden går det att se på jorden och dess kontinenter och hav. Allting är presenterat i de rätt förhållande mellan planternas storlek och avstånd emellan de. Undantaget är den sista vyn i innehållsdelen Solsystemet där planeterna är lagda tätt intill varandra så att det är lättare att jämföra storlek. ändra planeternas INTERAKTIVITET Tända och släcka månen och planetbanorna. Ändra tidens hastighet Förändra storleken på planeterna

38 GEOGRAFI INNEHÅLL (KOMPONENTER) Solen Jorden - Städernas ljus - Moln - Varierande mängd is på polerna beroende på tid Månen Planeterna - Merkurius - Venus - Mars - Jupiter - Saturnus - Uranus - Neptunus - Planetbanor

39 INNEHÅLL (PER INNEHÅLLSDEL) Solen Jorden Månen Planeterna Moln Storleksjämförelse av planeter Jorden Jorden, månen och solen Solsystemet

40 ÖVRIG INFORMATION EXEMPEL PÅ ANVÄNDNING För att få exempel på hur du kan använda systemet, gå in på KONTAKT & SUPPORT Kontakta din återförsäljare för support. UPPGRADERINGAR Ni kommer att bli kontaktade av er återförsäljare när det är möjligt att uppgradera ert system.
