1 MAGNUM Original Bastuaggregaten 6,6 kw 9,0 kw 10,5 kw MAGNUM Cenik och Lite Bastuaggregaten 6,6 kw - 9,0 kw - 10,5 kw Bruks- och monteringsanvisningar Finlandia och Magnum RC manövercentrala

2 MAGNUM bastuaggregat, bruks- och monteringsanvisning Innehåll: Säkerhetsanvisningar: 3 1 Apparatens användning Styrenhetens funktioner - Finlandia manövercentral Styrenhetens funktioner - Magnum RC manövercentral Menyutformning - Finlandia Ohjauskeskus Menyutformning - Magnum RC Ohjauskeskus 6 2 Användning av bastuaggregatet Justerbara inställningar Måltemperatur Uppvärmningstid Tidsinställningstid Påkoppling av bastuaggregatet Badningsanvisningar 9 3 Montering av aggregatet Monteringsstegen Montering av termostatgivaren Montering av styrpanelen Montering av manövercentralen in i bastun 15 4 Monteringsbilderna Termostat och Styrenhet Bastuutrymmets ventilation Stenstapling på aggregatet Illustrationer av skyddsavståndet Aggregatets väggfäste 20 5 Aggregatets tekniska data och skyddsavståndet Tekniska data Skyddsavståndet 22 6 Garanti 23 7 Kopplingsschema 24 8 Problemsituationer / Felsökningsanvisning 25

3 MAGNUM bastuaggregat, bruks- och monteringsanvisning Säkerhetsanvisningar: Läs denna anvisning noggrant före bastuaggregatets montering och ibruktagning. Denna anvisning är avsedd till bastu ägaren och för installationsansvarig elektriker. Denna monterings- och bruksanvisning överlämnas till bastu ägare efter installationen. Garantin täcker inte fel som förorsakas av monterings- eller felaktig användning. BL.A. FELAKTIG STENSTAPLING! Öppna inte locket till bastuaggregatets kopplingslåda när aggregatet är påslagen. Innan du gör några installationer, säkerställ att apparaten är spänningslös. (är frånkopplade ur elnätet) Säkerställ att apparaten är ordenligt jordade. Vidrör inte komponenter och mikrokretsar innanför apparaten, eftersom elektrostatisk urladdning kan skada apparaten.

4 MAGNUM bastuaggregat, bruks- och monteringsanvisning Apparatens användning - Finlandia manövercentral 1.1 Styrenhetens funktioner - Finlandia manövercentral Aggregatet på/från Meny Minska Öka Belysningskontroll Signallampa, uppvärmning/tidsinställning Signallampa, ljuset på bastuaggregatet Signallampa, menyinställningar Numerisk display Styrpanel, förklaringar av komponenter: 1. På/av -knapp. Genom att trycka denna knapp går bastuaggregatet på och av. Om tidsinställningen är ställt, tryckning startar timern varefter uppvärmningen av bastun startar. Tipps: En lång tryckning hoppar över tidsinställningen, uppvärmning av bastuaggregatet startar direkt. 2. Meny -knapp, genom att trycka detta, du kan röra dig i menyer enligt följande: (Grundläge > Måltemperatur > Uppvärmningstid > Tidinställnings tid > Grundläge) 3. ( ) -knapp. Med denna knapp justeras inställningsvärdet nedåt. 4. ( ) -knapp. Med denna knapp justeras inställningsvärdet uppåt. 5. Belysningsknapp, genom att trycka detta, tänds ljuset på i ugnen. Återtryckning släcker ljuset. (i användning endast i modeller med belysning eller fiberserien) 6. Ugnen på -signalljus. Denna lampa lyser kontinuerligt när bastuaggregatet är påslagen. Ljuset glöder om tidsinställningen är i användning. Ljuset är slocknat när bastuaggregatet inte är påslagen. 7. Signallampa, ljuset på bastuaggregatet När denna signalljus lyser, anger det att fiberljuset för bastuaggregatet/bastun är påslagna. 8. Signallampa, menyinställningar Ljuset lyser när någon av menys inställning justeras. (tidsinställning, påslagningstid, aggregatets måltemperatur) 9. 3-siffrig display.

5 MAGNUM bastuaggregat, bruks- och monteringsanvisning Styrenhetens funktioner - Magnum RC manövercentral Aggregatet på/från Meny Minska Öka Belysningskontroll Signallampa, uppvärmning/tidsinställning Signallampa, aggregatets belysning Signallampa, menyinställningar Numerisk display Styrpanel, förklaringar av komponenter: 1. På/av -knapp. Genom att trycka denna knapp går bastuaggregatet på och av. Om tidsinställningen är ställt, tryckning startar timern varefter uppvärmningen av bastun startar. Tipps: En lång tryckning hoppar över tidsinställningen, uppvärmning av bastuaggregatet startar direkt. 2. Meny -knapp, genom att trycka detta, du kan röra dig i menyer enligt följande: (Grundläge > Måltemperatur > Uppvärmningstid > Tidinställnings tid > Grundläge) 3. ( ) -knapp. Med denna knapp justeras inställningsvärdet nedåt. 4. (+) -knapp. Med denna knapp justeras inställningsvärdet uppåt. 5. Belysningsknapp, genom att trycka detta, tänds ljuset på i aggregatet. Återtryckning släcker ljuset. (i användning endast i modeller med belysning) 6. Signallampa för tidsinställning, ljuset är på: vid inställning av uppvärmningstiden/under inställningsmod för tidsinställning (eller i grundlägen om på displayen syns kvarstående tid). 7. Signallampa för justering för måltemperaturen. När denna lampa lyser indikerar det att ändring av måltemperaturen är möjligt. 8. Aggregatet på -signalljus. Denna lampa lyser kontinuerligt när bastuaggregatet är påslagen. Ljuset glöder om tidsinställningen är i användning. Ljuset är slocknat när bastuugnen inte är påslagen siffrig display.

6 MAGNUM bastuaggregat, bruks- och monteringsanvisning Menyutformning - Finlandia Manövercentral Grundläge Måltemperatur Uppvärmningstid Tidsinställningstid Menyer på centralen är förverkligad enligt bilden i ovan. Flyttning mellan menyerna sker med hjälp av Meny -knappen. Inställningen kan justeras med knapparna ( ) och ( ) enligt bilden i ovan när aggregatet är på. 1.4 Menyutformning - Magnum RC manövercentral Grundläge Måltemperatur Uppvärmningstid Tidsinställningstid Menyer på centralen är förverkligad enligt bilden i ovan. Flyttning mellan menyerna sker med hjälp av Meny -knappen. Inställningen kan justeras med knapparna (+) och ( ) enligt bilden i ovan när aggregatet är på.

7 MAGNUM bastuaggregat, bruks- och monteringsanvisning Användning av bastuaggregatet 2.1 Justerbara inställningar Parameter Justeringsområde Justeringsnoggrannhet Normalvärde Obs! Måltemperatur C 1 C 60 C Uppvärmningstid 1h 6 h 30 min 1h se punkt 2.3 Tidsinställningstid 0,5 h...24 h 30 min 0 h (ej i användning) 2.2 Måltemperatur Bastuns måltemperatur går att justeras med noggrannhet av en Celsiusgrad. Min. är 40 grader och max. 110 grader. Inställningarna lagras i minnet. Måltemperatur går att justera med två olika sätt. 1. Genom att trycka Meny -knappen, varvid måltemperatur kommer fram i displayen. Genom att trycka +/ och / -knappar kan börvärde ändras. Styrenhet går automatiskt ut ur menyn för måltemperatur efter ca 10 sekunder, när ingen av knapparna trycks. Du kan även gå ur Menyn själv genom att trycka Meny -knappen upprepande gånger. 2. När bastutemperaturen är på display, övergår styrning direkt till inställning av måltemperatur genom att trycka (+/ ) eller ( / ) - knappar. Utgång sker så som på punkt Uppvärmningstid Aggregatets uppvärmningstid går att ställas mellan 1 h - 6 h. Justering sker med 0,5 h steg. Tidsinställning borde göras då när aggregatet inte är i gång. Inställningar går att ändra i grundlägen, genom att trycka två gånger Meny - knappen. Aggregatets tid att vara på går att förkorta, när aggregatet är i uppvärmningslägen. Du kan öka eller förkorta badningstid, genom att trycka knappar (+/ ) eller ( / ) när kvarstående tid syns på displayen. Justeringssteget i detta fall är 15 min. Denna inställning lagras inte i minnet. Samma inställning går att ändra i grundlägen, genom att trycka två gånger Meny -knappen.

8 MAGNUM bastuaggregat, bruks- och monteringsanvisning Tidsinställningstid Tidsinställningstid går att justera från grundlägen genom att trycka meny knappen tre gånger i följd. Inställningen ändras med (+/ ) och ( / ) -knappar. Justeringsområde är 0,5 h - 24 h och justeringsstegen 0,5 h. När börvärde är 0 är tidsinställningen inte i bruk. Denna inställning kan ändras endast när aggregatet inte är i igång. 2.5 Påkoppling av bastuaggregatet Tillkoppla strömmen på aggregatet i styrkoppling i nedre delen av aggregatet. Trycka Till/Från -knappen i styrenhet så att aggregatet startar uppvärmningen mot förinställt måltemperatur. Signallampan för uppvärmning tänds på styrenheten. För att indikera att motståndet är på, tänds ett decimalkomma i displayens höger undre kant. (Om tidsinställningstiden är ställt, startar Till/Från -knappen inställningen och bastuaggregatet startar uppvärmningen först efter att inställningstid har utgått). Aggregatet stängs av med Till/Från -knappen. Styrkoppling Tipps: Om tidsinställningstid är utsatt men aggregatet är inte på, kan tidsinställningen gå förbi genom att trycka länge (ett par sekunder) Till/Från - knappen. Då börjar aggregatet uppvärmas direkt. Inställningen kvarstår även i minnet. Magnum RC Finlandia Grundläge Kvarstående tid Grundläge Kvarstående tid När aggregatet är påslagen, skiftar på displayen grundläge och kvarstående tid. Displayens skiftning sker ca 10 sek fördröjning.

9 MAGNUM bastuaggregat, bruks- och monteringsanvisning Badningsanvisningar Uppvärma aggregatet en gång före ibruktagning, eftersom från nya stenar kan frigöras os samt att då avlägsnas även aggregatets skyddsämnen. Försörja för tillräcklig ventilation. Rekommenderade temperatur är grader. Aggregatet värms upp till badtemperatur under ca minuter, beroende om storleken av aggregatet och bastun samt ventilationen. Använd som badvatten för kvalitetskravet till hushållsvatten uppfyllande vatten. Slänga inte vatten på aggregatet om någon är i närheten av aggregatet, eftersom från aggregatet stänkande vatten och vattenånga är brännhet. Rör dig försiktig i bastuutrymmen eftersom golvet kan vara hala. Badvattens kvalitetskrav Vattenegenskap: Effekt: Rekommendation: Humuskoncentration Färg, smak, utfällningar <12 mg/l Järnkoncentration Färg, lukt, smak, utfällningar <0,2 mg/l Hårdhet: de viktigaste ämnen är mangan (Mn), och kalk dvs. kalcium (Ca) Utfällningar Mn: <0,05 mg/l Ca: <100 mg/l Klorerat vatten Hälsorisk Förbjudet att använda Havsvatten Snabb korrosion Förbjudet att använda RC Monteringsschablon, klippa ur här

10 MAGNUM bastuaggregat, bruks- och monteringsanvisning Montering av aggregatet Endast auktoriserade elmontör får göra elinstallationen. För elinstallation gällande anvisningar hittas från kopplingsscheman i denna bruksanvisning samt dekalen i aggregatet. Elinstallationsarbetet får göras endast för arbetet befogat elmontör enligt gällande bestämmelser. Aggregatet anslutas till elnätet halvfast med H07RN-F eller motsvarande gummikabel. Kontrollera fordrade kabelstorlek från tabellen nedan. Obs! Användning av i PVC -isolerade kabel som anslutningskabel är förbjudet. Strömställare på aggregatet är s.k. styrkoppling, den gör aggregatet inte helt spänningslöst. Tabell Aggregatet EFFEKT SÄKRING MATNINGSKABEL BASTUSTORLEK Magnum 6,6 6,6 kw 3x10 A 5x1,5 mm2 5-9 m3 Magnum 9 9 kw 3x16 A 5x2,5 mm m3 Magnum 10,5 10,5 kw 3x16 A 5x2,5 mm m3

11 MAGNUM bastuaggregat, bruks- och monteringsanvisning Monteringsstegen 1. Lossa RST -ram från över delen av aggregatet. 2. Avlägsna plastskyddet. 3. Placera aggregatets nedre del på utvalt plats, så att service/monteringsluckan i aggregatets stativ kommer mot fritt utrymme. Lite / Cenik -modell, vänd aggregatet på sidan mot en ren underlag. Akta aggregatet från repor. 4. Öppna luckan i aggregatets stativ och ansluta matningskabeln på kopplingspunkterna i snabbkopplingen. L1, L2, L3, N, Jord, Jord (se bild) 5. Sänkning av temperatur (koppling J5) (Om denna egenskap är i bruk, på utgång kan kopplas ett relä eller kontaktor som styr uppvärmningen av byggnaden) P - External - Brun N - 230VAC OUT - Blå Lite och Cenik -modeller. Anslutning för sänkning av temperatur är i modeller i frågan i en besvärlig plats, så inkopplingen har underlättad med en separat kopplingsplint, se bild.

12 MAGNUM bastuaggregat, bruks- och monteringsanvisning Ansluta givaren för termostat enligt Punkt Ansluta styrpanel enligt Punkt Stäng av luckan i aggregatets nedre del. 9. Ansluta den andra ändan av matningskabeln på en eldosa. (Obs. dosans övre kant max. 400 mm från golvet) 10. Testa motståndets funktion genom att sätta på aggregatet. Om alla motståndet inte uppvärms eller något annat fel framstår, kontakta säljaren eller tillverkaren. 11. Montera aggregatets övre del lodrätt med hjälp av justeringsbenet. 12. Stapla bastustenar i aggregatets nedre del. (Lämna 4-5 cm av övre kant utan stenar, för att du får aggregatets övre del på plats. Kila inte motstånden. Se till att motståndet står rakt i samma linje som dem är fastmonterade i bottenplattan, under hela stenstaplingen. 13. Montera aggregatets övre del RST -ram på plats. Kapitel 4.3, bild Stapla stenarna i övre delen noggrant, så att motståndet inte syns. Täcka motståndet helt med stenar. Välja till yttre kanter sådana stenar som inte kan ramla ned mellan vertikalprofiler på laven eller golvet. (OBS. Fria, glödande motstånd kan orsaka tändningsrisken även utanför skyddsavståndet). Kapitel 4.3 Stenstapling på aggregatet 15. Använd stenar med 5-10 cm diameter som är avsedda till bastustenar, t.ex. olivindiabas, olivin eller peridotit. 16. Användning av andra keramiska stenar, såsom (KERKES) är förbjudet. Andra keramiska stenar kan orsaka förhastad skadan av motståndet. 17. Bastustenar skall staplas om en gång om året samt rengöra aggregatets stenutrymme och byta ut skadade stenar. Bytesintervall rekommenderas för stenar, beroende om användning till 2 år. 18. Bastustenarna sjunker beroende på RST:s värmeutvidgning samt stenarnas nedbrytning, så att kontrollera att motståndet inte blir synliga. Påfylla stenar vid behov.

13 MAGNUM bastuaggregat, bruks- och monteringsanvisning Montering av termostatgivaren Värmegivare Kabelns LIYY koppling Koppling av givarkabeln, från vänster, LIYY KABEL (grå): På anslutning Brun Vit Grön Gul På kretskort Koppling av givarkabeln, från vänster, SILIKONKABEL (ljusbrun, höger på bilden): På anslutning Blå Vit Röd Gul På kretskort Alla efter köpta Magnum -aggregat är utrustade med ny silikonkabel. Ansluta kopplingsstift för det reserverat plats i kretskort, trycka koppling försiktig ända in i botten. Givaren för termostat monteras på väggen, så att avståndet från taket till övre kant av givaren är 100 mm. Givare skall placeras mm avstånd från aggregatets ytterkant. Därtill skall givaren placeras minst 1000 mm avstånd av oriktad tilluftsventil eller 500 mm avstånd bortåt vänd tilluftsventil. se bild på sidan 16. Montera termostatkabel på luftspringan bakom panelen, om detta inte är möjligt, använda kopplingslist. Säkerställ att tilluften inte strör temperaturgivare. Kapa Inte kabeln på termostatsidan. Termostatgivaren fungerar inte om kablar förlängs/anslutas på nytt. Om kabeln måste förkortas, gör det på kopplingens sida. I annat fall kontakta tekniskhjälp.

14 MAGNUM bastuaggregat, bruks- och monteringsanvisning Montering av styrpanelen Styrningens koppling Motstycke för styrningens koppling till höger i kretskort. Anslutning nummer: Färg På kretskort 1. Brun NTC 2. Grå GND 3. Rosa +5V 4. Vit RELE 5. Grön TR1 6. Gul EXT 7. Blå TR2 8. Röd LJUSET Ansluta koppling enligt vidstående kopplingsschema. Ansluta stiften i kabeln på kretskort, trycka försiktig stiften ända in i botten. Anslutning av styrkort till aggregatsidan är samma på Finlandia och Magnum RC -modeller. Finlandia styrkortens anslutning Anslutningen från vänster N. Förklaring Färg 8 +5V Rosa 7 GND Grå 6 LJUSET Röd 5 TR2 Blå 4 TR1 Grön 3 RELE Vit 2 TEMP Brun 1 EXT Gul Styrpanelen kan monteras innanför bastun. Styrpanel måste placeras i bastun så att avståndet från aggregatet är minst 500 mm och till panelens överkant max 1000 mm. Illustration på sidan 16.

15 MAGNUM bastuaggregat, bruks- och monteringsanvisning Montering av manövercentralen in i bastun Finlandia 1. Se monteringsanvisning för att klargöra nivån och avståndet. Kapitel Såga upp hål på väggpanelen för dosan med 70 mm hålsåg. Akta sågning fram till isolering! Om du sticker hål på isoleringsskivan/folion, måste det repareras med aluminiumtejp. 3. Montera dosan bottendel på hålet. Fästa det med fästelement som följer dosan. 4. Dra fram ledningarna från aggregatet t.ex. i panelens underkant till hålen och för ledningarna ut ur dosan. 5. Montera centralens monteringsjärn i dosan. 6. Koppla ledningarna fast på centralen Se kapitel Trycka centralen fast på monteringsjärnet. Centralen fästs med två plaststift. 8. Montera styrning på aggregatet enligt Kapitel 3.3 OBSERVATION! Anslutningen till elnätet får endast göras av behörig elektriker. Bottendelen till dosan kommer inte medaggregatet. En lämplig dosa är bl.a. ABB apparatdosa AUS-15.2p för skivväggen. Dosor säljer alla väl utrustade järnhandlar. Magnum RC 1. Montera skruvarna på panelen med medföljande schablon. Lämna skruvarna cirka 2 mm upp från träytan. Klippa ur schablonen från sidan Om du vill dra ledningar genom panelen, borra upp ett hål enligt schablonen. Hålens diameter bör vara minst 8 mm. 3. När skruvarna är på plats och hålet uppborrade, för ledning till styrenhet genom hålen och montera styrenhet på skruvar. Tillslut ta bort skyddsfilmen från utan på styrenhet. 4. Ansluta styrenhet på aggregatändan enligt Kapitel 3.3. Kapa INTE ledning från styrenhetens sida. Styrenhet fungerar inte om kablar förlängs/anslutas på nytt. Om kabeln måste förkortas, gör det på kopplingens sida. I annat fall kontakta tekniskhjälp.

16 MAGNUM bastuaggregat, bruks- och monteringsanvisning Monteringsbilderna 4.1 Termostat och Styrenhet A. Min. avstånd för termostat från aggregatets ytterkant är mm. NI SKALL OBSERVERA TILLUFTSVENTIL Termostatgivaren får inte monteras närmare än 1000 mm från tilluftsventilen, om inte tilluften går att riktas bort från termostaten. Då kan monteringen vara mellan mm. B. Termostatens avstånd från taket är 100 mm. C. Min. avstånd mellan styrpanelen och bastuaggregatet är 500 mm. D. Styrpanelens max höjd från golvet är 1000 mm.

17 MAGNUM bastuaggregat, bruks- och monteringsanvisning Bastuutrymmets ventilation Bastuns maskinella ventilation för elektriskbastuaggregatet 1. Tilluft 2. Frånluft

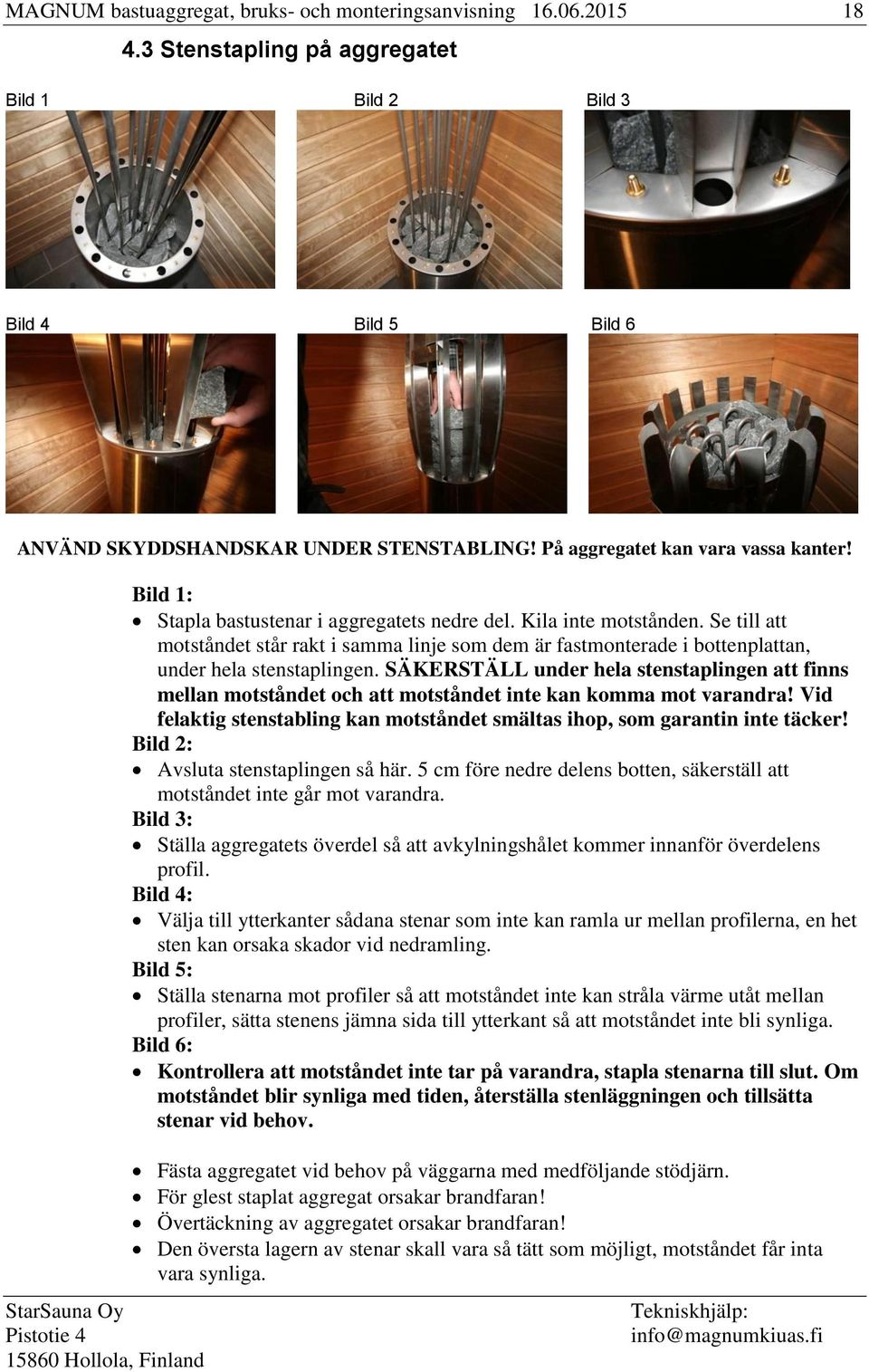

18 MAGNUM bastuaggregat, bruks- och monteringsanvisning Stenstapling på aggregatet Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 ANVÄND SKYDDSHANDSKAR UNDER STENSTABLING! På aggregatet kan vara vassa kanter! Bild 1: Stapla bastustenar i aggregatets nedre del. Kila inte motstånden. Se till att motståndet står rakt i samma linje som dem är fastmonterade i bottenplattan, under hela stenstaplingen. SÄKERSTÄLL under hela stenstaplingen att finns mellan motståndet och att motståndet inte kan komma mot varandra! Vid felaktig stenstabling kan motståndet smältas ihop, som garantin inte täcker! Bild 2: Avsluta stenstaplingen så här. 5 cm före nedre delens botten, säkerställ att motståndet inte går mot varandra. Bild 3: Ställa aggregatets överdel så att avkylningshålet kommer innanför överdelens profil. Bild 4: Välja till ytterkanter sådana stenar som inte kan ramla ur mellan profilerna, en het sten kan orsaka skador vid nedramling. Bild 5: Ställa stenarna mot profiler så att motståndet inte kan stråla värme utåt mellan profiler, sätta stenens jämna sida till ytterkant så att motståndet inte bli synliga. Bild 6: Kontrollera att motståndet inte tar på varandra, stapla stenarna till slut. Om motståndet blir synliga med tiden, återställa stenläggningen och tillsätta stenar vid behov. Fästa aggregatet vid behov på väggarna med medföljande stödjärn. För glest staplat aggregat orsakar brandfaran! Övertäckning av aggregatet orsakar brandfaran! Den översta lagern av stenar skall vara så tätt som möjligt, motståndet får inta vara synliga.

19 MAGNUM bastuaggregat, bruks- och monteringsanvisning Illustrationer av skyddsavståndet Avståndet uppmäts alltid från de bredaste ställen!

20 MAGNUM bastuaggregat, bruks- och monteringsanvisning Aggregatets väggfäste 1. Passa in järnet på aggregatet/väggen före fastmontering på väggen. 2. Böja järnet vid behov. OBS, om du böjer med hand, använd skyddshandskar. 3. När järnet verkar passa väl på plats, märka ut fästpunkterna. 4. Borra ut ett litet utgångshål på märket, för att väggpanelen inte kan sprickas vid inskruvning. 5. Sätta järnet på urtaget i aggregatets överdel enligt bilden, och skruva fast järnet på väggen. 6. Stapla stenarna färdigt. Järnet blir under stenarna.

21 MAGNUM bastuaggregat, bruks- och monteringsanvisning Aggregatets tekniska data och skyddsavståndet 5.1 Tekniska data: Original 6,6 Original 9,0 Original 10,5 Effekt 6,6 kw 9 kw 10,5 kw Nedre delens diameter 320 mm 320 mm 320 mm Övre delens diameter mm mm mm Nedre delens höjd 730 mm 730 mm 730 mm Höjd 1270 mm 1270 mm 1440 mm Bastustorlek 5-9 m m m3 Min höjd av bastun 2070 mm 2070 mm 2240 mm Säkring 3x10 A 3x16 A 3x16 A Kopplingskabel 5x1,5 mm2 5x2,5 mm2 5x2,5 mm2 Stenmängder ca 80 kg ca 80 kg ca 100 kg Lite 6,6 Lite 9,0 Lite 10,5kw Effekt 6,6 kw 9 kw 10,5 kw Övre delens diameter 320 mm 320 mm 320 mm Övre delens diameter mm mm mm Nedre delens höjd 730 mm 730 mm 730 mm Höjd 1270 mm 1270 mm 1440 mm Bastustorlek 5-9 m m m3 Min höjd av bastun 2070 mm 2070 mm 2240 mm Säkring 3x10 A 3x16 A 3x16 A Kopplingskabel 5x1,5 mm2 5x2,5 mm2 5x2,5 mm2 Stenmängder ca 90 kg ca 90 kg ca 110 kg Cenik 6,6 Cenik 9,0 Effekt 6,6 kw 9 kw Övre delens diameter 320 mm 320 mm Övre delens diameter mm mm Nedre delens höjd 500 mm 500 mm Höjd 1200 mm 1200 mm Bastustorlek 5-9 m m3 Min höjd av bastun 2000 mm 2000 mm Säkring 3x10 A 3x16 A Kopplingskabel 5x1,5 mm2 5x2,5 mm2 Stenmängder ca 90 kg ca 90 kg

22 MAGNUM bastuaggregat, bruks- och monteringsanvisning Skyddsavståndet Min. skyddsavståndet MAGNUM ORIGINAL modeller! Aggregat Till nedre laven Till övre laven Till sidorna Upp till taket under 700 mm över 730 mm uppifrån Original 6,6 kw 20 mm 70 mm 70 mm 800 mm Original 9,0 kw 20 mm 70 mm 70 mm 800 mm Original 10,5 kw 20 mm 70 mm 70 mm 800 mm Min. skyddsavståndet CENIK och LITE MODELLER! Aggregat Till nedre laven Till övre laven Till sidorna Upp till taket under 700 mm över 730 mm uppifrån Lite 6,6 kw 50 mm 100 mm 100 mm 800 mm Lite 9,0 kw 50 mm 100 mm 100 mm 800 mm Lite 10,5 kw 50 mm 100 mm 100 mm 800 mm Aggregatet: Under 500 mm Över 500 mm Till sidorna Upp till taket uppifrån Cenik 6,6 kw 50 mm 100 mm 100 mm 800 mm Cenik 9,0 kw 50 mm 100 mm 100 mm 800 mm Överdelens dimensioner och skyddsavståndet för Original modell: Överdel: Bredd: Skyddsavståndet: Malja 6,6 kw och 9 kw 360 mm 70 mm Tulppaani 6,6 kw och 9 kw 360 mm 70 mm Pylväs 6,6 kw, 9 kw och 10,5 kw 320 mm 100 mm Kaisla 10,5 kw 360 mm 70 mm Malja 10,5 kw 370 mm 70 mm Tulppaani 10,5 kw 370 mm 70 mm Överdelens dimensioner och skyddsavståndet för Cenik och Lite modeller: LITE Överdel: Bredd: Skyddsavståndet: Malja 6,6 kw och 9 kw 360 mm 100 mm Tulppaani 6,6 kw och 9 kw 360 mm 100 mm Pylväs 6,6 kw, 9 kw och 10,5 kw 320 mm 125 mm Kaisla 10,5 kw 360 mm 100 mm Malja 10,5 kw 370 mm 100 mm Tulppaani 10,5 kw 370 mm 100 mm CENIK överdel: Malja 6,6 kw och 9 kw 370 mm 100 mm Tulppaani 6,6 kw och 9 kw 370 mm 100 mm Kaisla 6,6 kw och 9 kw 360 mm 100 mm Pylväs 6,6 kw och 9 kw 320 mm 125 mm

23 MAGNUM bastuaggregat, bruks- och monteringsanvisning Garanti Starsauna Oy (tillverkare) beviljar garantin på sina tillverkade produkter enligt dessa villkor. Garantitiden är vid privat/lägenhet användning 12 månader från leveransdatumet. Som garantibevis fungerar inköpskvitto, orderbekräftelse om aggregatköpet, mottagningsprotokoll om byggobjektet. Starsauna Oy garanterar aggregatets kvalitet och funktion under garantitiden. Garantin förutsätter noggranna iakttagandet av tillverkarens anvisningar. Garantin täcker inte som uppstått på grund av montering och/eller användning som strider mot anvisningar. Garantivillkoret: På aggregatet i lägenhetsanvändning skall bastustenar omläggas/bytas minst en gång om åren. Vittrade stenar måste bytas alltid vid stapling, men vi rekommenderar att byta stenarna alltid. Att vid sten stapling har iakttagits av tillverkaren givna anvisningar. KAPITEL 4.3 Aggregatets elinstallation har gjords av behörig elektriker med gällande examen om elinstallationer. På aggregatet används inte keramiska bastustenar. Om keramiska har används, binder garantin inte tillverkaren att ersätta av dessa orsakade skador. Tillverkaren ansvarar under inga förhållanden indirekta skador såsom produktionsförlust, minskandet eller förlust av omsättningen, förlust av kontrakt eller förlust av bruksnytta. Aggregatet styrs alltid men sitt eget styrsystem. Under eventuella felsituation, får produkten aldrig demonteras eller försöka reparera utan tillverkarens tillåtelse och/eller anvisningar. Om aggregatet har demonterat, förbehåller tillverkaren rätten att inte ersätta produkten i fråga eller delar för produkten under garantitiden. Tillverkaren kan fakturera för eventuella reservdelar om garantivillkoren har brutits. Under felsökning ersätter tillverkaren inte för eventuella demontering av bastuinredningen vid reparationen av aggregatet. Bl.a. laven. Garantin täcker inte borttagningen/omstaplingen av bastustenar vid felsökning. Anläggning/Yrkesanvändning Starsauna Oy beviljar garantitiden vid anläggning/yrkesanvändning för 3 månader. Med anläggningsanvändning avses utrymmen där aggregatet håls fortgående varmt, t.ex. simhallar, motionscentret etc. Aggregatet rekommenderas inte att hållas uppvärmt över sex (6) timmar åt gången.
