1 Nohag El & Styr konsult AB Handling nr Landskrona Stad OM- OCH TILLBYGGNAD AV GLUMSLÖV SKOLA BESKRIVNING EL-OCH TELE Totalentreprenad FÖRFRÅGNINGSUNDERLAG PM E01 UNDER ANBUDSTIDEN Krister Nyman

2 Om och tillbyggnad av Glumslöv skola. Sid.2 (21) INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM KANALISATIONSSYSTEM ELKRAFTSYSTEM... 7 PLATSUTRUSTNINGAR... 9 MÄRKNING, PROVNING, DOKUMENTATION M M Bilaga 1 Informationsfoto

3 Om och tillbyggnad av Glumslöv skola. Sid.3 (21) 6 EL- OCH TELESYSTEM Denna beskrivning ansluter till AMA-EL 09. För entreprenaden gäller även: - Separat redovisade administrativa föreskrifter - Elsäkerhetsverkets föreskrifter ELSÄK-FS senaste utgåva2008:1 - Elinstallationsreglerna SS (utgåva 2) - Anvisningar för anslutning av lågspänningsinstallationer till elnätet SS utgåva 3 - SS Kabelförläggning i mark SS Elinstallationer i byggnader SS Gällande Svensk Standard (SS-normer) - Elleverantörens lokala bestämmelser - SBF Rekommendationer, Utrymningslarm Arbetsmiljöverket, AFS 2000:42 Arbetsplatsens utformning - Svensk Standard SS-EN , Ljus och belysning, Belysning av arbetsplatser Del 1: Arbetsplatser inomhus. - SBF 110:6 Brandförsvarsföreningens regler för automatisk brandlarmanläggning. - SSF 130:6 Svenska Stöldskyddsföreningens regler. - SS-EN och SS-EN Fastighetsnät för informationsöverföring All erforderligt material och arbete för erhållande av driftfärdiga system skall ingå i entreprenaden, således även injustering och funktionsprovning av samtliga system. Entreprenadens omfattning Objektet avser Hus G nybyggnad av skola, Hus A ombyggnad av befintligt utrymme till textilslöjd samt Hus A ombyggnad av befintligt utrymmen till ny matsal 124, samt enligt AF-del, handling Ritningar över befintliga elinstallationer saknas. Kvalitetsangivelser Entreprenaden skall omfatta leverans och montage av elanläggningar enligt denna beskrivning till fullt funktions- och driftfärdig anläggning, varvid även skall ingå att övervaka och ansvara för att i entreprenaden ingående ledningar och apparater har rätt funktion och blir rätt inkopplade. Samtliga installationer för entreprenadens utförande skall nyinstalleras. Det står entreprenören fritt att i Hus A återanvända befintliga installationer dock skall

4 Om och tillbyggnad av Glumslöv skola. Sid.4 (21) installationer i Matsal 124 nyinstalleras, omså att krav i handling uppfylls. Föreskrivet arbetsutförande eller vara får utbytas först efter beställarens skriftliga godkännande mot likvärdig till kvalitet, funktion och prestanda. Likvärdighet till föreslagen produkt eller arbetsutförande avgörs av beställaren. Om föreskriven vara eller fabrikat utbytes mot likvärdigt åligger det entreprenören att svara för och bekosta eventuella följdverkningar och merkostnader. Gränsdragning mot annat installationssystem eller annan entreprenaddel Det ankommer på TE och dennes underentreprenörer att sinsemellan samordna omfattning, placering och utförande av ursparning, håltagning och igensättning utöver vad som redovisas i handling. - Elinstallation för VVS ingår i denna entreprenaddel. - Ledningssökning och visning ingår i denna entreprenaddel. - Elinstallation för plattformshissar ingår i denna entreprenaddel. - Samtliga ansökningshandlingar och anmälningar för eventuell utökning av elservisen, brandlarm, inbrottslarm, mm ingår i entreprenaden. Demontering och rivning I entreprenaden ingår demontering av det som inte kommer till användning efter färdigställd entreprenad. Installationer som skall demonteras är inte redovisade utan skall verifieras på plats av entreprenören. 2st stolpbelysningar vid grusplanens kortände mot nybyggnation skall demonteras och ersättas med lägre stolpararmaturer lika befintliga, placering enligt A-handling. Särskilda samordningskrav För att samordning på arbetsplatsen skall kunna ske i god tid före arbetenas påbörjande skall TE:s samordningsansvarige och övriga entreprenörer i anslutning till byggmöten, tillsammans med den för samordningen ansvarige, detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund, samt bevaka att ledningar och apparater inte kolliderar med övriga installationer eller inredning och att placering inte är olämplig med hänsyn till åtkomlighet. Personals kvalifikationer Entreprenören skall på arbetsplatsen ha erforderlig kvalificerad arbetsledning, vilken förutom handhavande av själva montageledningen även skall stå till förfogande för beställaren och dennes elprojektör utan extra kostnader vid genomgång av förekommande frågor. Entreprenören är skyldig att anlita fackkunnig personal för respektive anläggningsdel Eleffektivitet Skolan skall utföras som ett passivhus.

5 Om och tillbyggnad av Glumslöv skola. Sid.5 (21) Belysningsanläggningarna skall utformas med effektiva ljuskällor och armaturer. Glödlampor får ej användas. Max 10 W belysningseffekt per m2 får installeras. I kontorslokaler installeras max 10 W belysningseffekt per m2. I kommunikationsytor installeras max 8 W belysningseffekt per m2. Miljöbetingelser Apparater skall med avseende på materiel- och utförandeform vara anpassad efter på användningsplatsen rådande förhållanden. Miljökrav Beställarens mål är att med rimlig omfattning reducera elektriska och magnetiska fält. Åtgärder för att minska elektriska fält består i att ledningssystem skall vara TN-S (5- ledarsystem). Elcentraler skall vara av plåt med baksida av plåt. Utrymmen I samtliga utrymmen gäller kapslingsklass min IP20. El- och teleförsörjning Elservis i befintligt hus A. Installationsprinciper I Hus G: Infällda installationer i samtliga byggnadsdelar. I Hus A: Matsal, infällda installationer I Hus A: Textil, företrädesvis infällda installationer. 61 KANALISATIONSSYSTEM Merparten av kanalisationen skall utföras med infällda rör. Kanalisationssystem utformas så att olika anläggningskategorier såsom starkström, tele och data får separata utrymmen. Huvudkanalisation skall bestå av kabelstegar eller kabelrännor. Huvudledningar förläggs företrädesvis på kabelstegar eller i rör i grund. Kompletterande kanalisation kan bestå av installationsrör eller armaturskenor. Vid ledningsförläggning skall hänsyn tas till att avstånd mellan tele-, data och kraftledningar fyller fabrikantens anvisningar. Halogenfria elinstallationsrör, dosor och apparater skall användas. Kabelstegar och kabelrännor Kabelstegar förses med telerännor. Kabelrännor avdelas med plåtar. Synliga kabelrännor skall vara lackerade i kulör enligt arkitekten. Synliga kabelrännor skall ha inre konsoler. Kabelstegar och kabelrännor ansluts till potentialskyddsutjämningssystemet

6 Om och tillbyggnad av Glumslöv skola. Sid.6 (21) Ledningskanaler och ellister: Ledningskanaler (FB-kanaler) och ellister skall vara utförda i aluminium och ansluts till potentialskyddsutjämningssystemet. FB-kanaler utförs i undervisning, grupprum samt arbetslagsrum. SBE DOSOR UTFÖRANDEKRAV Apparat- och kopplingsdosor på synliga ytor skall vara för infällt montage. Utanpåliggande dosor inom skollokaler får ej förekomma. Eventuella tomdosor förses med fastskruvat täcklock. SBE.1 Anslutningsdosor Dosa för anslutning av maskiner, apparater etc. skall vara försedd med kopplingsplint. SBE.311 Infällda kopplingsdosor Dosa skall normalt placeras på vägg 200 mm. från tak. Dosor förses med fastskruvat täcklock. Doslock målas i väggens färg. monteras efter målning/tapetsering. SBE.32 Utanpåliggande kopplingsdosor för installationskabel Utförs huvudsakligen i teknikutrymmen. Dosor förses med fastskruvat täcklock. Utanpåliggande dosa skall ha minst ett utlopp i reserv. SBQ KANALISATION AV ELINSTALLATIONSRÖR, FLEXRÖR E D UTFÖRANDEKRAV Rörsträcka som är längre än 15 meter skall förses med hjälpdosa. Vid genombrott av brandcellsbegränsande byggnadsdel skall rörgenomgång utföras i samråd med övriga entreprenörer för uppfyllande av krav enligt gällande föreskrifter. För infälld ledningsförläggning i väggar skall rör förläggas. Håltagning eller kapning av stålreglar får ej ske så att konstruktion försvagas. Installationer i rör skall vara omdragningsbara. Tomrör förses med dragtråd samt adresslapp i vardera ände. Rör i eller på vägg skall monteras horisontellt eller vertikalt alternativt parallellt med rummets kanter.

7 Om och tillbyggnad av Glumslöv skola. Sid.7 (21) Rör skall fästas med klammer. Kablar i mark förläggs i kabelskyddsrör. Tomrörskanalisation för framtida kameraövervakning vid hushörn plan ELKRAFTSYSTEM Elleverans Nätägare är e-on elnät AB som levererar kraft vid spänningen 230/400V, 50 Hz vid anslutningspunkt i befintlig serviscentral Hus A. Elservis Befintlig elservis finns i Hus A. Komplettering av befintlig serviscentral för matning av nybyggnad samt om och tillbyggnad ingår i entreprenaden. Mätaranordning Befintlig abonnentmätare. Nya El-energimätare för hus G. 4 st mätpunkter för statistikmätning skall installeras för Hus G. Mätarna skall ha m-busutgång och anslutas till DUC i SÖ anläggningen. Följande huvudmätpunkter för Hus G skall finnas: 1. Fastighetens förbrukning, VVB, Ventilation, Hiss, Teknikrumsbelysning 2. Verksamhetens förbrukning, samt utvändig belysning. Under fastighetens förbrukning skall följande undermätare finnas: 3. Fläktar, pumpar, teknikrumsbelysning och hiss 4. Ytterbelysning Lågspänningsnät Huvudledningar dimensioneras med 25% reservkapacitet. Huvudledning till plattformshissar enligt brandskyddsdokumentation Ledningsnät Ledningsnät byggs upp med separata grupper för uttag respektive belysning. Högst 4 st kontorsarbetsplatser får anslutas per enfasgrupp. Högst 10st dubbla uttag får anslutas per enfasgrupp. Dvärgbrytare Dvärgbrytare skall uppfylla kraven enligt SS-EN Märkkortslutningsförmåga skall vara 10 ka och C-karakteristik, energibegränsningsklass 3 där ej annat anges.

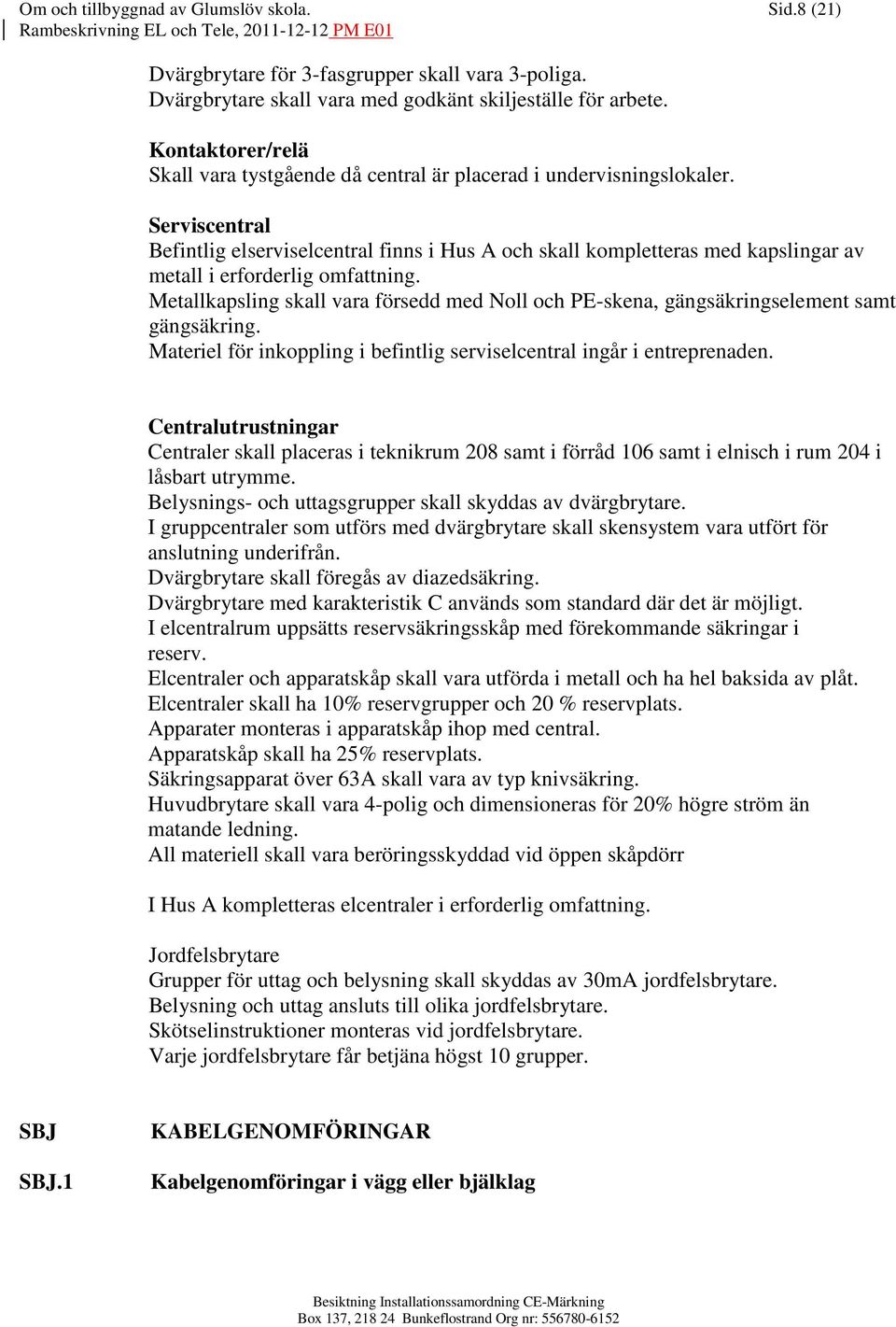

8 Om och tillbyggnad av Glumslöv skola. Sid.8 (21) Dvärgbrytare för 3-fasgrupper skall vara 3-poliga. Dvärgbrytare skall vara med godkänt skiljeställe för arbete. Kontaktorer/relä Skall vara tystgående då central är placerad i undervisningslokaler. Serviscentral Befintlig elserviselcentral finns i Hus A och skall kompletteras med kapslingar av metall i erforderlig omfattning. Metallkapsling skall vara försedd med Noll och PE-skena, gängsäkringselement samt gängsäkring. Materiel för inkoppling i befintlig serviselcentral ingår i entreprenaden. Centralutrustningar Centraler skall placeras i teknikrum 208 samt i förråd 106 samt i elnisch i rum 204 i låsbart utrymme. Belysnings- och uttagsgrupper skall skyddas av dvärgbrytare. I gruppcentraler som utförs med dvärgbrytare skall skensystem vara utfört för anslutning underifrån. Dvärgbrytare skall föregås av diazedsäkring. Dvärgbrytare med karakteristik C används som standard där det är möjligt. I elcentralrum uppsätts reservsäkringsskåp med förekommande säkringar i reserv. Elcentraler och apparatskåp skall vara utförda i metall och ha hel baksida av plåt. Elcentraler skall ha 10% reservgrupper och 20 % reservplats. Apparater monteras i apparatskåp ihop med central. Apparatskåp skall ha 25% reservplats. Säkringsapparat över 63A skall vara av typ knivsäkring. Huvudbrytare skall vara 4-polig och dimensioneras för 20% högre ström än matande ledning. All materiell skall vara beröringsskyddad vid öppen skåpdörr I Hus A kompletteras elcentraler i erforderlig omfattning. Jordfelsbrytare Grupper för uttag och belysning skall skyddas av 30mA jordfelsbrytare. Belysning och uttag ansluts till olika jordfelsbrytare. Skötselinstruktioner monteras vid jordfelsbrytare. Varje jordfelsbrytare får betjäna högst 10 grupper. SBJ SBJ.1 KABELGENOMFÖRINGAR Kabelgenomföringar i vägg eller bjälklag

9 Om och tillbyggnad av Glumslöv skola. Sid.9 (21) Samtliga genomföringar mellan utrymmen med temperaturskillnader skall tätas med massa. Tätning skall ske med massa mellan rör och väggkonstruktion och i rör mellan ledning och rör. Vid vägg- och bjälklagsgenomgångar skall ledningars inbördes avstånd bibehållas oförändrat eller ökas med hänsyn till tätning. Samtliga berörda kabelgenomföringar skall tätas efter kabeldragning. Utanpåliggande skarvar och plintar inom nya publika delar får ej förekomma. PLATSUTRUSTNINGAR Motorer och roterande maskiner skall föregås av säkerhetsbrytare. Säkerhetsbrytare skall kunna låsas med hänglås. Om ej annat anges skall strömställare monteras på 1,0 m. Vid flera strömställare skall understa strömställaren monteras på +1,0 m. Ram runt strömställare i byggnaden skall vara avvikande kulör för att kontrastsera mot väggarna, utförs i samråd med arkitekten. Två eller flera strömställare/uttag intill eller över varandra monteras under gemensam täckplatta. 1-vägsuttag i anslutning till strömställare skall monteras i gemensam ram med strömställare. Strömställare skall monteras efter målning av väggyta. 230V uttag Vägguttag skall vara 2-vägs i jordat utförande om ej annat anges. Där ej annat anges gäller Svensk Standard, dock skall varje rum ha minst ett dubbelt uttag. Uttag skall alltid finnas vid datauttag, telefonuttag och antennuttag. Varje arbetsplats i arbetslagsrum skall ha minst 4 st dubbla uttag, 2 st för data och 2 st för normalkraft. Uttag för data ansluts till separata grupper och märks DATA. Separata uttag monteras skrivare, kopieringsapparater m m. Uttag i uppehållsytor som är avsett att användas för kaffe- och vattenkokare skall förses med timer. Timer skall även styra underskåpsbelysningen. Timeruttag skall vara elektroniska med omställbar tid (1-30 min) och med separat gruppsäkring 13A. Ett dubbelt uttag monteras vid varje elcentral. Vägguttag i undervisningsrum och övriga lokaler monteras med c/c max 4 m. Telestativ förses med 2 st 4-vägs uttag. I samtliga undervisningsrum, textilslöjd samt ny matsal 124 monteras uttag för smartboard med kanalisation för dataförbindelse, till tavla. Städuttag placeras 1500mm över golv och säkras 16A. Avstånd mellan städuttag får

10 Om och tillbyggnad av Glumslöv skola. Sid.10 (21) vara högst 15 meter. Uttagen märks Städuttag. Kraftuttag (3-fas CEE) 16A monteras i teknikrum. I NO-sal monteras även 2st dubbla uttag vid varje labplats. Varje dubbelt uttag avsäkras 10A. Uttag skall styras över nyckelströmställare samt nödstopp. Textilslöjd I textilslöjd monteras även 1st 230V typ ELKO E per 2 arbetsplatser, pendlat i wire från tak ovan arbetsplatser. Wiren ansluts i tak med kabinhake, ledning ansluts med stickpropp i uttag i tak. Uttag för strykning förses med timer. Uttag skall styras över nyckelströmställare samt nödstopp. Belysningssystem och ljussystem Belysningen skall uppfylla en jämnhet av minst 50% (Emin/Emed) på angivna belysningsstyrkor Belysningsstyrkor avser medelbelysning i fortfarighet Övriga utrymmen utförs med strömbrytare i respektive utrymme. Belysningen utförs i huvudsak med T5-lysrör eller kompaktlysrör. Utomhus får även metallhalogenlampor av typ Mastercoleur med Ra 80 och 3000 K användas. Antalet typer av ljuskällor skall minimeras. 2D-rör får ej användas. Lysrörsarmaturer och kompaktlysrörsarmaturer skall vara försedda med HFdon för varmstart. Där ej annat anges skall RA-index vara minst 82. Där ej annat anges skall färgtemperaturen vara 3000 K. El- och telenischer förses med belysning. Pendlade armaturer hängs i wireupphäng. Armaturer i linupphäng får ej användas. Armatur skall vara försedd med reflektorer. Följande belysningsstyrkor gäller före normen: Undervisning / Grupprum / Arbetslagsrum = 500 lux. (Medelbelysning på en A3:a placerad var som helst i rummet 0,5 m från vägg.) Tavelbelysning (vertikal) = 500 lux Uppehållsytor = 400 lux Allmänbelysning, där så nämns, skall utgöra = 300 lux Korridorer, trappor och kommunikationsytor = 200 lux Utomhus framför dörrar och portar samt 5 m ut från byggnad = 30 lux. Viktigt! Belysningen utformas estetiskt tilltalande i samarbete med arkitekten. Nedanstående armaturtyper är bara ett förslag. Entreprenören lämnar förslag på armaturer som skall godkännas av

11 Om och tillbyggnad av Glumslöv skola. Sid.11 (21) beställaren före uppköp. Beställaren förbehåller sig rätten att byta ut några eller samtliga av de föreslagna armaturerna. System och funktioner Undervisnings rum Belysningen utformas med armaturer som har både upp- och nedljus. Skåpsinredning med överskåp förses med armaturer under överskåpet. Skrivtavlor förses med särskild tavelbelysning. Lamputtag monteras för pendlade inredningsarmaturer över bord. Lamputtag monteras över varje fönster. Uttaget monteras uppe i nischtak, åt sidan. Arbetslagsrum Belysningen utformas med pendlade armaturer med separat upp- och nedljus. Armatur skall ha 2st dragströmbrytare. Vägguttag 230V för adventsljusstake i fönster Vindfång Belysningen utformas med väggarmaturer. Förråd Belysningen utformas med armaturer med klara kupor. Städ Belysningen utformas med armaturer med klara kupor. WC Armatur monteras över vask. HWC Armaturer monteras över vask och i tak. Teknikrum Belysningen utformas med armaturer med klara kupor i skyddsform IP44. Armaturer på vägg undviks. Elcentraler, nischer samt övriga rum Belysningen utformas med armaturer med klara kupor. Textilslöjd Hus A Belysning tänds via tryckknapp och släcks via frånvarostyrning. Belysning skall vara anpassad för textilslöjd. Plan 0 Hus A Korridor 012, trappa 015 upp mot expedition samt korridor 016 skall förses med ny belysning.

12 Om och tillbyggnad av Glumslöv skola. Sid.12 (21) Ny matsal 124 Hus A Belysning skall vara dimbar, tänds via tryckknapp och släck via frånvarostyrning. Utomhus Utomhus monteras väggarmaturer typ DEFA, Neptun asymetrisk vid utgångar och utanför utrymningsvägar. Belysning åt villabebyggelse skall undvikas då detta kan störa lägre belägen villabebyggelse. Väggarmaturer placeras vid vindfång och passager samt övriga dörrar i fasad. Väggarmaturer skall ha slagtåliga kupor. Stolparmaturer förses med slagtåliga kupor av polykarbonat. Stolpar skall vara svåra att böja (skall ej gå med handkraft). Befintlig strålkastarbelysningar vid grusplanen omriktas. System för styrning och övervakning Funktioner för belysningsstyrning utformas konventionellt, med Dali Pro eller med KNXsystem, eller enligt entreprenörens val. Belysningen skall kunna regleras från 3-100%. Tändning samt dimring av belysning vi tryckknapp, släckning via frånvarodetektor. Frånvarodetekto skall täcka alla delar av respektive lokal. frånvarodetektor skall ha en fördröjning på 15 min efter att sista personen har lämnat rummet. Tidsfördröjningen skall vara inställbar. Frånvarodetektor i större rum monteras företrädesvis i tak med 180 graders täckning. Frånvarodetektor samordnas med ventilation (VAV-don typ Lindinvent). Gemensam frånvaronärvarogivare alternativt frånvaronärvarogivare enligt nedan används för att uppnå föreskriven funktion. Belysningen i alla rum med fönster skall vid kalla dagar, under verksamhetstid, användas för uppvärmning av lokalerna. Styrsignaler erhålls från styranläggningen för ventilation. Lokal styrning i respektive rum skall överreglera styrning från ventilation d v s om någon finns i rummet skall den kunna bestämma vilken belysning det skall vara. Tavelbelysning och liknande skall kunna tändas och släckas separat. Tidsstyrningar skall ske från inbrottslarmsystemet. Undervisningsrum Belysningen tänds- och släcks i två grupper via tryckknappar. Grupp A är huvudbelysningen och grupp B är övrig belysning. Om ingen rör sig i rummet så släcks all belysning via detektor i tak, frånvarodetektor efter fördröjning. Huvudbelysningen, grupp A, konstantstyrs digitalt 3-100% via två kanaler. En kanal styr armaturerna närmast fönster till en lägre nivå och den andra kanalen styr armaturerna längre in i rummet till en högre nivå. Via knappen för grupp A kan belysningen dimmas manuellt, för att vid nästa tändning återgå till konstantljusstyrning. Grupp B = tavelbelysningen, lamputtagen och underskåpsbelysningen kan släckas vid behov via lokala strömbrytare.

13 Om och tillbyggnad av Glumslöv skola. Sid.13 (21) Lamputtag över fönster styrs via tidkanal samt via i central monterad H-0-Aomkopplare. Grupprum Belysningen tänds och släcks i två grupper via tryckknappar. Grupp A är huvudbelysningen och grupp B är lamputtagen /pendelbelysningen. Om ingen rör sig i rummet så släcks all belysning via en frånvarodetektor, efter fördröjning. Arbetslagsrum Belysningen tänds via tryckknapp vid dörr och släcks via närvarogivare i tak. Om ingen rör sig i rummet så släcks all belysning via en närvarofrånvarogivare efter 20 minuters fördröjning. Armaturer har dragströmbrytare för upp- och nedljus. Korridorer / Kommunikationsytor / Kapprum /Interna trappor Var fjärde armatur utgör ledbelysning och är tänd dagtid via egen tidkanal. Övrig belysning styrs via närvarodetektorer. H-0-A-omkopplare i central. Belysningen släcks när inbrottslarmet aktiveras och tänds när larmet avaktiveras. Förråd / Städ / Hygienrum Belysningen styrs via närvarodetektor (360 ) i tak resp. (180 ) på vägg, alternativt i armatur. WC/HWC Belysningen styrs via i armaturen inbyggd närvarodetektor. Teknikrum Belysningen tänds och släcks via tryckknappar och relä. Central släckning när inbrottslarmet aktiveras Vindfång Belysningen tänds och släcks via eget ljusrelä. H-0-A-omkopplare skall finnas i central. Ljusrelä skall vara med inställbart ljusvärde och separat sensor. Övriga rum Belysningen tänds och släcks via konventionell strömbrytare. Belysningssystem för vägledande skyltning m m Hänvisningsskyltar skall vara genomlysta. Se även brandskyddsdokumentationen. Hänvisningsskyltar skall släckas när inbrottslarm är påkopplat. Brytare för provning placeras i central. Motordriftsystem Motorer förses med säkerhetsbrytare. Säkerhetsbrytare placeras intill motor. Dörröppning via sensor eller armbågskontakt skall utföras med automatisk blockering vid låsning med nyckel eller larm.

14 Om och tillbyggnad av Glumslöv skola. Sid.14 (21) Solskydd På fasader skall motormanövrerade solskydd installeras. Se A-handling. Solskydden skall gå upp automatiskt när inbrottslarmet aktiveras. Elvärmeanläggningar Ventilationsinstallationen förbereds för eleftervärmebatterier i tilluftskanalerna i varje rum med fönster vid fasad. Kraft samt eventuell styrledning framdrages till dosa vid varje plats för eleftervärmebatteri.

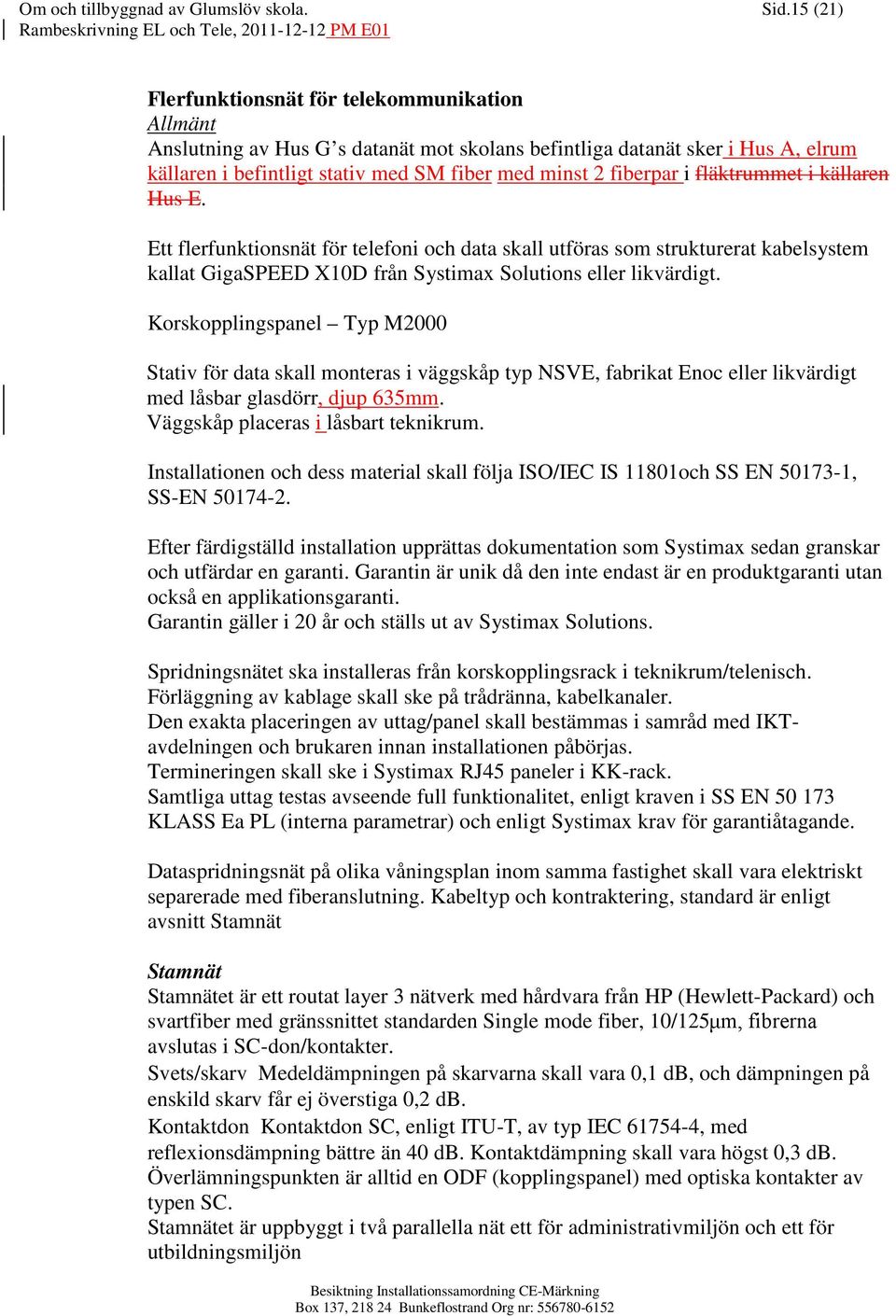

15 Om och tillbyggnad av Glumslöv skola. Sid.15 (21) Flerfunktionsnät för telekommunikation Allmänt Anslutning av Hus G s datanät mot skolans befintliga datanät sker i Hus A, elrum källaren i befintligt stativ med SM fiber med minst 2 fiberpar i fläktrummet i källaren Hus E. Ett flerfunktionsnät för telefoni och data skall utföras som strukturerat kabelsystem kallat GigaSPEED X10D från Systimax Solutions eller likvärdigt. Korskopplingspanel Typ M2000 Stativ för data skall monteras i väggskåp typ NSVE, fabrikat Enoc eller likvärdigt med låsbar glasdörr, djup 635mm. Väggskåp placeras i låsbart teknikrum. Installationen och dess material skall följa ISO/IEC IS 11801och SS EN , SS-EN Efter färdigställd installation upprättas dokumentation som Systimax sedan granskar och utfärdar en garanti. Garantin är unik då den inte endast är en produktgaranti utan också en applikationsgaranti. Garantin gäller i 20 år och ställs ut av Systimax Solutions. Spridningsnätet ska installeras från korskopplingsrack i teknikrum/telenisch. Förläggning av kablage skall ske på trådränna, kabelkanaler. Den exakta placeringen av uttag/panel skall bestämmas i samråd med IKTavdelningen och brukaren innan installationen påbörjas. Termineringen skall ske i Systimax RJ45 paneler i KK-rack. Samtliga uttag testas avseende full funktionalitet, enligt kraven i SS EN KLASS Ea PL (interna parametrar) och enligt Systimax krav för garantiåtagande. Dataspridningsnät på olika våningsplan inom samma fastighet skall vara elektriskt separerade med fiberanslutning. Kabeltyp och kontraktering, standard är enligt avsnitt Stamnät Stamnät Stamnätet är ett routat layer 3 nätverk med hårdvara från HP (Hewlett-Packard) och svartfiber med gränssnittet standarden Single mode fiber, 10/125μm, fibrerna avslutas i SC-don/kontakter. Svets/skarv Medeldämpningen på skarvarna skall vara 0,1 db, och dämpningen på enskild skarv får ej överstiga 0,2 db. Kontaktdon Kontaktdon SC, enligt ITU-T, av typ IEC , med reflexionsdämpning bättre än 40 db. Kontaktdämpning skall vara högst 0,3 db. Överlämningspunkten är alltid en ODF (kopplingspanel) med optiska kontakter av typen SC. Stamnätet är uppbyggt i två parallella nät ett för administrativmiljön och ett för utbildningsmiljön

16 Om och tillbyggnad av Glumslöv skola. Sid.16 (21) Teknikrum förses med dubbelt datauttag vid apparatskåp i A123 samt G208, för styr. Patchkablar ingår med längden 3 m vid varje uttag ute i anläggningen och 1 m för varje uttag vid patchpaneler. Där ej annat anges gäller: Ett dubbelt uttag vid varje kontorsplats. Ett dubbelt i varje undervisningsrum Uttag för smartboard i samtliga undervisningsrum, enligt tidigare. Ledningsnät skall utföras så att de kan dokumenteras och märkas enligt SS Även fast monterade utrustningar, som ej är placerade i montagestativ, skall märkas. Samtliga kopplingar skall göras på plint. Teletekniska larmsystem Tekniska larm skall överföras till det övergripande larmsystemet. Följande larm skall överföras: Brandlarm, ansluts till på skolan befintligt Cerberus system Inbrottslarm, ansluts till på skolan befintligt Siemens system Nödsignaler från hiss Felsignal från hiss till DUC i SÖ-anläggning Larmöverföring Larmöverföring skall ske över befintlig utrustning. Automatiska brandlarmsystem Enligt brandskyddsdokumentation. Eventuella rökdetektorer i ventilationskanaler skall ingå i brandlarmanläggningen. Utrymningslarmsystem Enligt brandskyddsdokumentation. Inbrottslarmsystem Befintlig anläggning, Siemens CS6, skall kompletteras för följande funktioner: Följande sektioner planeras: Hus G, Nedre plan, förses med volymskydd i samtliga rum utom WC, HWC. Hus G, Övre plan, förses med volymskydd i rum 204, 205 Hus G, Trapphus 113, förses med volymskydd. Ny textilslöjd förses med volymskydd. Ny matsal 124 förses med volymskydd.

17 Om och tillbyggnad av Glumslöv skola. Sid.17 (21) Till- och frånkoppling av inbrottslarm sker via befintlig tidstyrning. Inbrottslarmet skall bestå av närvarodetektorer. Detektorer skall vara övertäckningsoch sabotageskyddade. Vid tillkoppling av larmet skall magnetventil för inkommande vatten i Hus G stängas samt solskydd hissas upp. Vattnet avstängs med styrventil via signal från inbrottslarm till DUC. Siréner placeras så att larmet hörs i samtliga kommunikationsytor samt utomhus. Förvarning med sirénstötar när inbrottslarmet är på väg att aktiveras, lika befintligt. Larmsiréner lika befintligt. och en ljudstyrka på min 100 db (A) vid 1 m. Sirener skall ha robust utförande och vara försedda med sabotagekontakt ansluten till dagslinga. Belysning i uppehållsrum, undervisningsrum och arbetslagsrum skall tändas när områdets detektorer har löst ut. Belysningen återställs när larmet avaktiveras. Nödsignalsystem Handikapptoaletter förses med nödsignalsystem (kallelsesignal). Telefonsystem IP telefoni med repeater PoIP. Telefoner samt repeater ingår ej. Tidgivningssystem Lika befintligt system med 1 analogt ur invändigt i trappan samt 1 utvändigt. Rastsignalering Lika befintligt system med 1st signalgivare invändigt samt 1st utvändigt. SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION System för inledningsskydd Gruppcentraler förses med mellanskydd. Teleutrustningar förses med finskydd. System för potentialskyddsutjämnad närmiljö Byggnaderna förses med potentialskyddsutjämningssystem Korskopplingsstativ skall anslutas till funktionsutjämningssystemet. MÄRKNING, PROVNING, DOKUMENTATION M M Hela el-/teleinstallationen skall märkas enhetligt. Märkningen skall samordnas i entreprenaden. Märkningen av utrustningar och apparater samordnas med märkningen av andra system.

18 Om och tillbyggnad av Glumslöv skola. Sid.18 (21) Samtliga leningar överstigande 1,5 mm2 förses med areamärkning vid matande central. Elcentral skall förses med märkskylt för gällande utlösningsvillkor samt gruppförteckning som monteras inramad vid centralen. Apparatenheter monterade i gruppcentraler skall märkas med beteckning som anges i förteckning. Inramat huvudledningsschema skall monteras vid huvudcentral. Inom samtliga utrymmen skall kontaktorer, motorskydd, säkerhetsbrytare, manöverapparater, vägguttag, kraftuttag o dyl förses med beteckningsskyltar angivande matande centrals beteckning, gruppnummer samt den anslutna enhetens benämning. En omgång av service- och orienteringsritningar, för brandlarm, med plastskyddad yta, skall placeras i dokumentskåp vid centralenheten. Teletekniska anläggningar skall märkas med anläggningstillhörighet, adressmärkning etc. Skyltning Graverade plastskyltar med svart text på vit botten skall användas. Text skall utgöras av versaler med 4 mm höjd, där ej annat anges. Förteckning över skyltar upprättas i samråd med beställaren. Samordnad provning skall utföras. Samtliga anläggningsdelar skall vara provade före slutbesiktning. All provning skall protokollföras och vidimerade protokoll skall överlämnas senast på slutbesiktningsdagen. Detta är en förutsättning för att entreprenaden skall godkännas. Följande provningar skall utföras: Isolationsmätning av samtliga ledningar i elkraftsystem och matarledningar i telesystem. Uppmätning av jordelektroders avledningsresistans. Funktionsprov avseende funktioner och funktionssamband. Utlösningsprov avseende reläskydd, vakter och brytare. Provning av skyddsledarens och potentialskyddsutjämningsledarens kontinuitet. Kontroll och mätning av skydd genom SELV och PELV. Kontroll och mätning av skydd genom skyddsseparation. Belastningsprov för avbrottsfri kraft. Mätning och provning av flerfunktionsnät. Provning av larmöverföringar till larmmottagare. Hörbarhet och synbarhet vid utrymningslarm. Mätning av ljudstyrkan. Injustering Samtliga anläggningsdelar skall vara injusterade före slutbesiktning. Dokumentation Entreprenören skall upprätta alla bygghandlingar, registreringshandlingar, driftinstruktioner, underhållsinstruktioner och relationshandlingar.

19 Om och tillbyggnad av Glumslöv skola. Sid.19 (21) Alla ritningar skall utföras i CAD-miljö, dwg-format, med normerade symboler. Beställaren skall lämna godkännande för den version som skall användas. Standarddokument som upprättats av tillverkare/systemleverantör skall ha pdf-format. Om sådan handling scannas skall den konverteras till pdf-format innan den sparas på CD-skiva. Handlingarna skall vara i format A1, A3 eller A4. Endast om särskilda skäl föreligger, godtas annat format än A-serien. Planritningar över byggnader skall vara ritade i skala 1:50. Entreprenören skall gå igenom den tekniska dokumentationen med beställarens personal. Entreprenören skall informera beställarens personal om anläggningens funktioner, skötsel och underhåll. Bygghandlingar Bygghandlingar skall levereras till beställaren för granskning i en omgång kopior senast två veckor före aktuell tillverkning eller installation påbörjas. Följande bygghandlingar skall levereras: Planritningar och samordnade sektioner Situationsplaner med anläggningar i mark Huvudledningsschema Nätscheman Kretsscheman Montage- och uppställningsritningar Erforderliga detaljritningar Strömförsörjningsberäkningar Belysningsberäkningar Drift- och skötselinstruktioner Drift- och underhållsinstruktioner för färdig anläggning skall utföras enligt En omgång av drift- och underhållsinstruktioner skall upprättas omgående efter beställning med avseende på fabrikatsanvisningar på föreskrivet materiel. Instruktionen skall finnas på arbetsplatsen. Även om materiel ej är beställt från tillverkare/grossist skall fabrikantanvisningar levereras. För mekaniska och elektriska anordningar skall det finnas instruktioner om kontroll, handhavande och underhåll av anordningarnas funktioner. Vid manövertablåer/-apparater skall kortfattade och tydliga handhavandeanvisningar uppsättas. Dessa skall vara utförda i hållbart och klotterskyddat utförande. Driftinstruktioner skall innehålla anvisningar för åtgärd och återställning av installerade funktioner. Omfattning: Anläggningsbeskrivning med tekniska data etc. Beskrivning över anläggningens manövrering och handhavande i övrigt för att avsedd funktion skall erhållas Tillverkarens skötselinstruktioner och rutiner för ingående komponenter. Reservdelsförteckning över delar som är lämpliga att utbytas av driftoch

20 Om och tillbyggnad av Glumslöv skola. Sid.20 (21) underhållspersonal. Av förteckningen skall framgå uppgifter om fabrikat, typ, tillverkningsnummer och inköpsställe samt eventuellt kompletterande data. Datablad, brochyrer o d över utrustningar, apparater och komponenter. Om annan materiel än installerad förekommer på dessa, skall använd materiel färgmärkas på samtliga omgångar Kontrolljournaler för brand- och inbrottslarm (Insätts ej i pärm) Underhållsinstruktioner Nedanstående är ett minimikrav för underhållsinstruktioner: Beskrivning av felförebyggande underhåll och felavhjälpande åtgärder. Tillverkarens skötselinstruktioner och skötselrutiner för utrustningar, apparater och komponenter. Rekommendationer om periodisk kontroll med angivande av intervall och omfattning. Rengöringsanvisningar. (Om anläggningen är helt underhållsfri skall detta anges på separat dokument.) Relationshandlingar Registreringshandlingar skall upprättas enligt Svensk Standard SS Relationshandlingar förses med påskrift RELATIONSHANDLINGAR och datum. Samtliga bygghandlingar enligt ovan samt följande handlingar levereras som relationshandlingar: OR-ritningar brandlarm i 1 ex Serviceritningar brandlarm i 1 ex OR-ritningar inbrottslarm i 1 ex Service-ritningar inbrottslarm i 1 ex Ifylld blankett Larmredovisning och följande handlingar (ej digitalt): Samtliga provnings- och mätningsprotokoll Anläggarintyg för brand- och inbrottslarm Intyg om larmöverföring och larmmottagning avseende brand- och inbrottslarm Programmeringsutskrifter (gäller endast brandlarm) Entreprenören upprättar och levererar nedanstående registreringshandlingar: Ställförteckning Montageritningar Plintkort Skyltlistor För varje i entreprenaden ingående anläggningssort skall minst följande handlingar levereras: Anslutningsschema för utrustningar

21 Om och tillbyggnad av Glumslöv skola. Sid.21 (21) Apparatlista (utrustningslista) Förbindningstabell alternativt förbindningsschema Adresskort (RIO-kort) För anläggningssorter som omfattar matarledningar (anslutna i ställ) skall även levereras: Nätschema Ledningslista Samlingspärmar skall vara försedda med: Tydlig märkning på pärmens rygg Innehållsförteckning enligt beställarens standard Flikar med orienteringstexter svarande mot innehållsförteckning Information till drift- och underhållspersonal Informationen skall utföras av personal som är väl förtrogen med installerade system och skall vara utförd före slutbesiktning. Entreprenören informerar beställarens drift- och underhållspersonal om funktionssätt samt drift och underhåll av i entreprenaden ingående anläggningar. Information till personalen utförs med för anläggningen upprättat underlag för driftinstruktion som grund och skall bestå av två huvuddelar. 1. Teoretisk genomgång. Denna sker vid entreprenadens färdigställande. 2. Praktisk genomgång på platsen. Denna sker vid två tillfällen. Dels vid entreprenadens färdigställande och dels vid servicebesök under garantitiden. Beräknad tidsåtgång: 8 timmar, vilket skall ingå i anbudet Servicebesök I entreprenaden skall ingå minst 3 st servicebesök under garantitiden, varav det första skall utföras senast 3 månader efter godkänd slutbesiktning. Datum för besök fastställs vid slutbesiktning. Vid dessa besök skall kontroll av funktioner göras. Eventuella justeringar och omprogrammeringar för uppfyllande av funktionskrav enligt denna beskrivning skall ingå. 12 månader efter godkänd slutbesiktning skall kontroll och efterspänning av plintar utföras. Serviceorganisation, serviceavtal På begäran från beställaren skall anbudsgivare, före beställning, kunna presentera sin serviceorganisation, samt överlämna förslag till serviceavtal.
