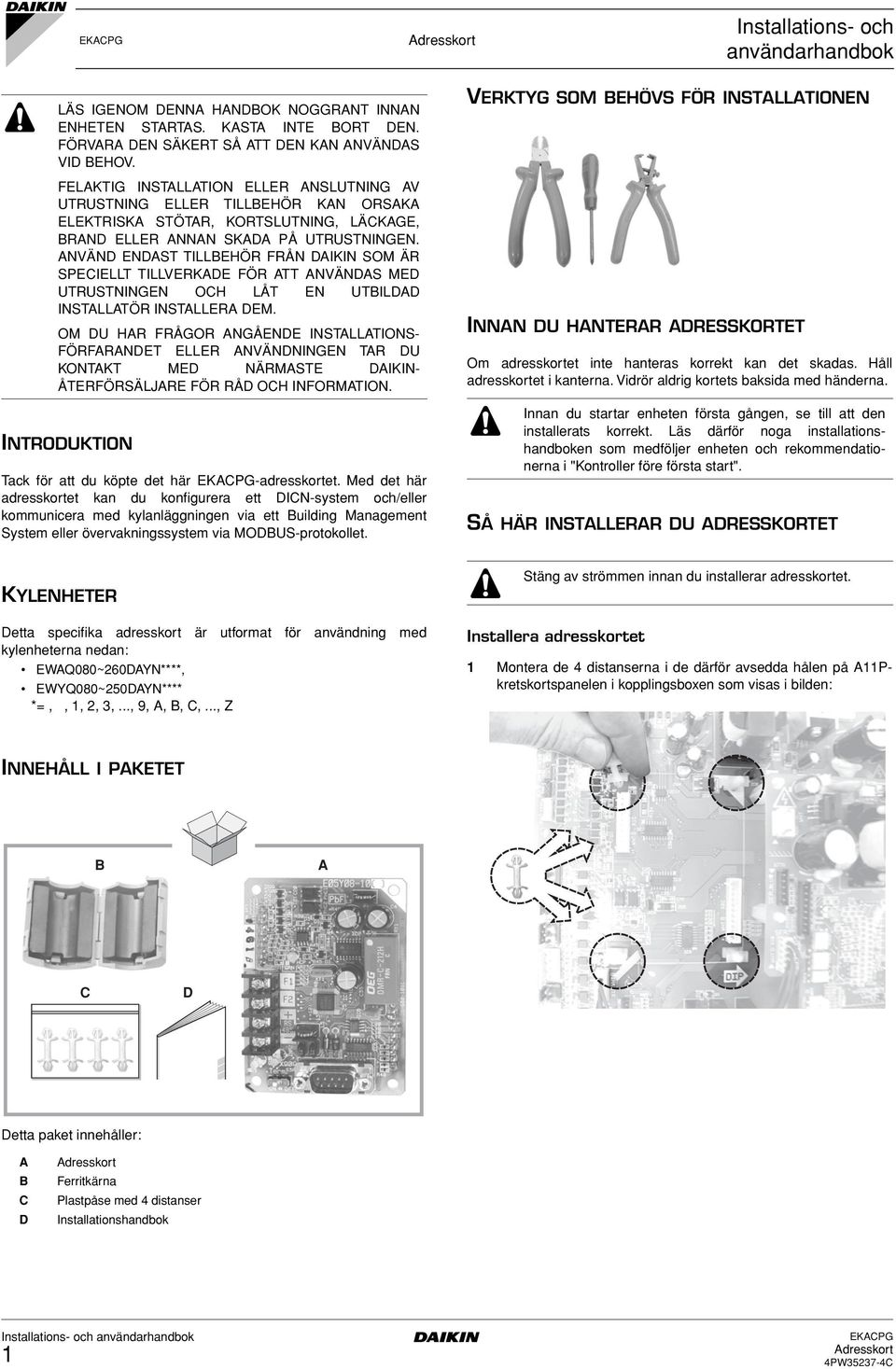

2 Installations- och användarhandbok LÄS IGENOM DENNA HANDBOK NOGGRANT INNAN ENHETEN STARTAS. KASTA INTE BORT DEN. FÖRVARA DEN SÄKERT SÅ ATT DEN KAN ANVÄNDAS VID BEHOV. FELAKTIG INSTALLATION ELLER ANSLUTNING AV UTRUSTNING ELLER TILLBEHÖR KAN ORSAKA ELEKTRISKA STÖTAR, KORTSLUTNING, LÄCKAGE, BRAND ELLER ANNAN SKADA PÅ UTRUSTNINGEN. ANVÄND ENDAST TILLBEHÖR FRÅN DAIKIN SOM ÄR SPECIELLT TILLVERKADE FÖR ATT ANVÄNDAS MED UTRUSTNINGEN OCH LÅT EN UTBILDAD INSTALLATÖR INSTALLERA DEM. OM DU HAR FRÅGOR ANGÅENDE INSTALLATIONS- FÖRFARANDET ELLER ANVÄNDNINGEN TAR DU KONTAKT MED NÄRMASTE DAIKIN- ÅTERFÖRSÄLJARE FÖR RÅD OCH INFORMATION. INTRODUKTION Tack för att du köpte det här -adresskortet. Med det här adresskortet kan du konfigurera ett DICN-system och/eller kommunicera med kylanläggningen via ett Building Management System eller övervakningssystem via MODBUS-protokollet. VERKTYG SOM BEHÖVS FÖR INSTALLATIONEN INNAN DU HANTERAR ADRESSKORTET Om adresskortet inte hanteras korrekt kan det skadas. Håll adresskortet i kanterna. Vidrör aldrig kortets baksida med händerna. Innan du startar enheten första gången, se till att den installerats korrekt. Läs därför noga installationshandboken som medföljer enheten och rekommendationerna i "Kontroller före första start". SÅ HÄR INSTALLERAR DU ADRESSKORTET KYLENHETER Detta specifika adresskort är utformat för användning med kylenheterna nedan: EWAQ080~260DAYN****, EWYQ080~250DAYN**** *=,, 1, 2, 3,..., 9, A, B, C,..., Z Stäng av strömmen innan du installerar adresskortet. Installera adresskortet 1 Montera de 4 distanserna i de därför avsedda hålen på A11Pkretskortspanelen i kopplingsboxen som visas i bilden: INNEHÅLL I PAKETET B A C D Detta paket innehåller: A B C D Ferritkärna Plastpåse med 4 distanser Installationshandbok 1

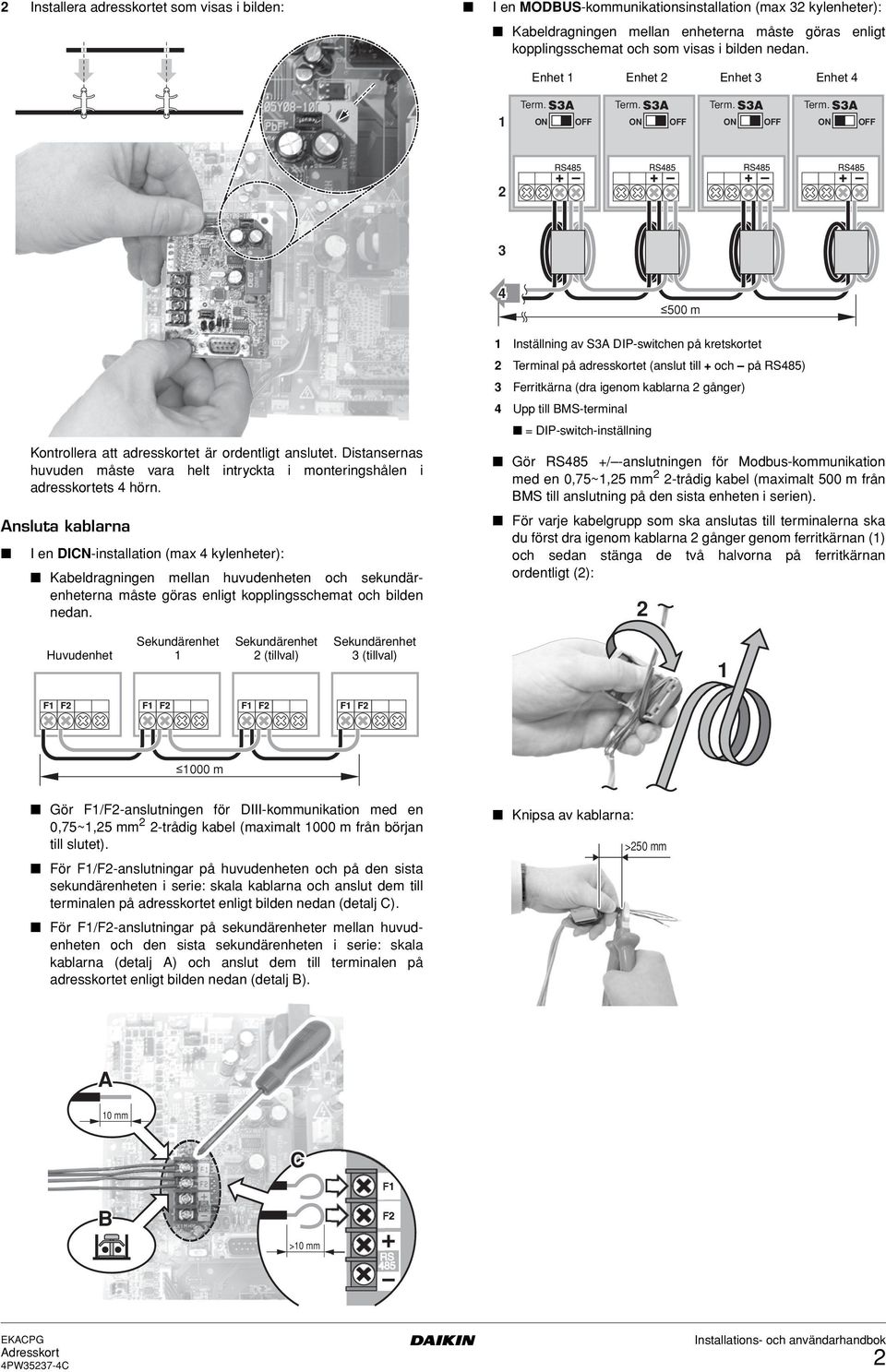

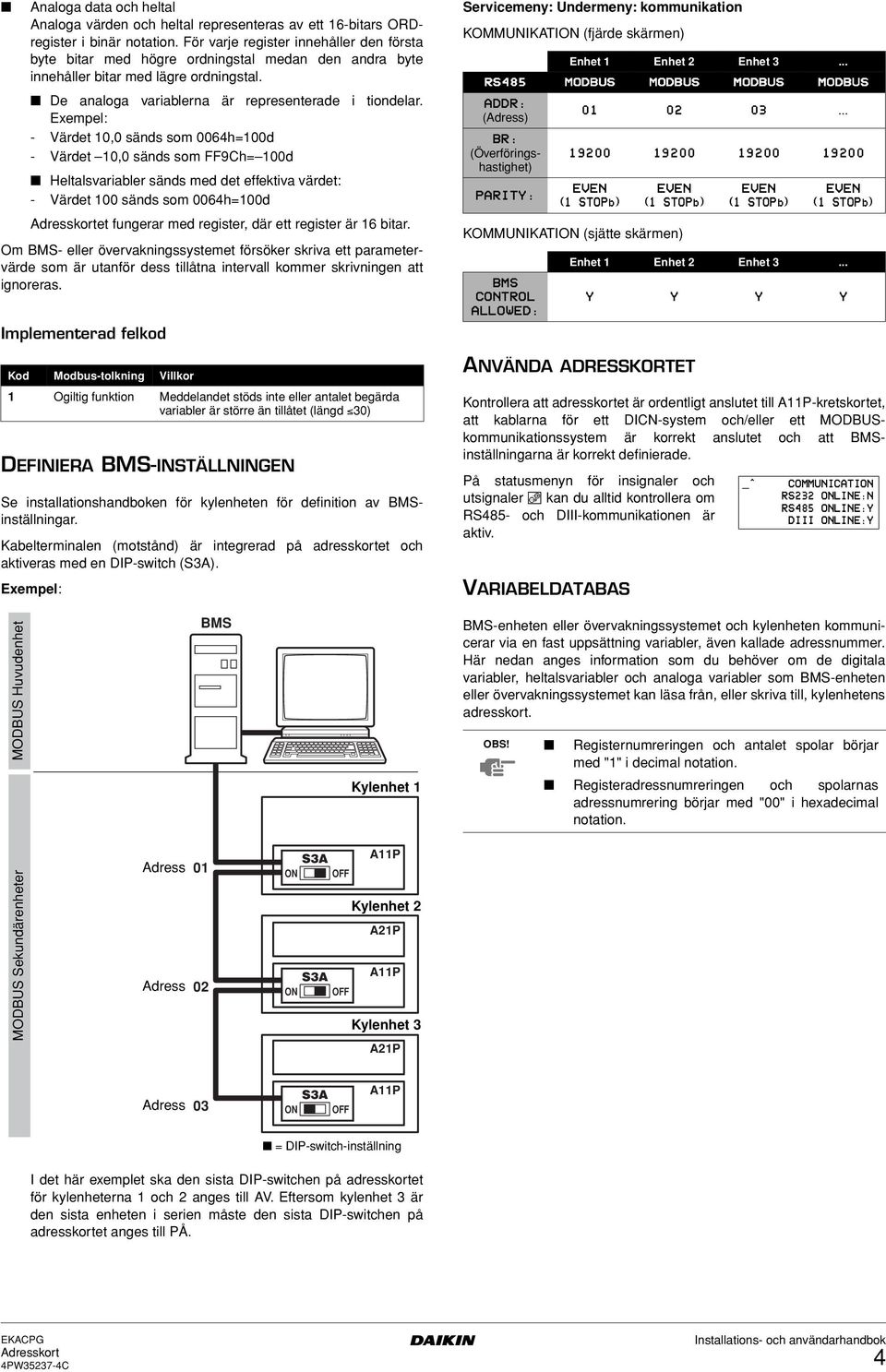

3 2 Installera adresskortet som visas i bilden: I en MODBUS-kommunikationsinstallation (max 32 kylenheter): Kabeldragningen mellan enheterna måste göras enligt kopplingsschemat och som visas i bilden nedan. Enhet 1 Enhet 2 Enhet 3 Enhet 4 1 Term. S3A Term. S3A Term. S3A Term. S3A ON OFF ON OFF ON OFF ON OFF m Kontrollera att adresskortet är ordentligt anslutet. Distansernas huvuden måste vara helt intryckta i monteringshålen i adresskortets 4 hörn. Ansluta kablarna I en DICN-installation (max 4 kylenheter): Kabeldragningen mellan huvudenheten och sekundärenheterna måste göras enligt kopplingsschemat och bilden nedan. 1 Inställning av S3A DIP-switchen på kretskortet 2 Terminal på adresskortet (anslut till + och på RS485) 3 Ferritkärna (dra igenom kablarna 2 gånger) 4 Upp till BMS-terminal = DIP-switch-inställning Gör RS485 +/ -anslutningen för Modbus-kommunikation med en 0,75~1,25 mm 2 2-trådig kabel (maximalt 500 m från BMS till anslutning på den sista enheten i serien). För varje kabelgrupp som ska anslutas till terminalerna ska du först dra igenom kablarna 2 gånger genom ferritkärnan (1) och sedan stänga de två halvorna på ferritkärnan ordentligt (2): 2 Huvudenhet Sekundärenhet 1 Sekundärenhet 2 (tillval) Sekundärenhet 3 (tillval) m Gör F1/F2-anslutningen för DIII-kommunikation med en 0,75~1,25 mm 2 2-trådig kabel (maximalt 1000 m från början till slutet). För F1/F2-anslutningar på huvudenheten och på den sista sekundärenheten i serie: skala kablarna och anslut dem till terminalen på adresskortet enligt bilden nedan (detalj C). För F1/F2-anslutningar på sekundärenheter mellan huvudenheten och den sista sekundärenheten i serie: skala kablarna (detalj A) och anslut dem till terminalen på adresskortet enligt bilden nedan (detalj B). Knipsa av kablarna: >250 mm A 10 mm C B >10 mm 2

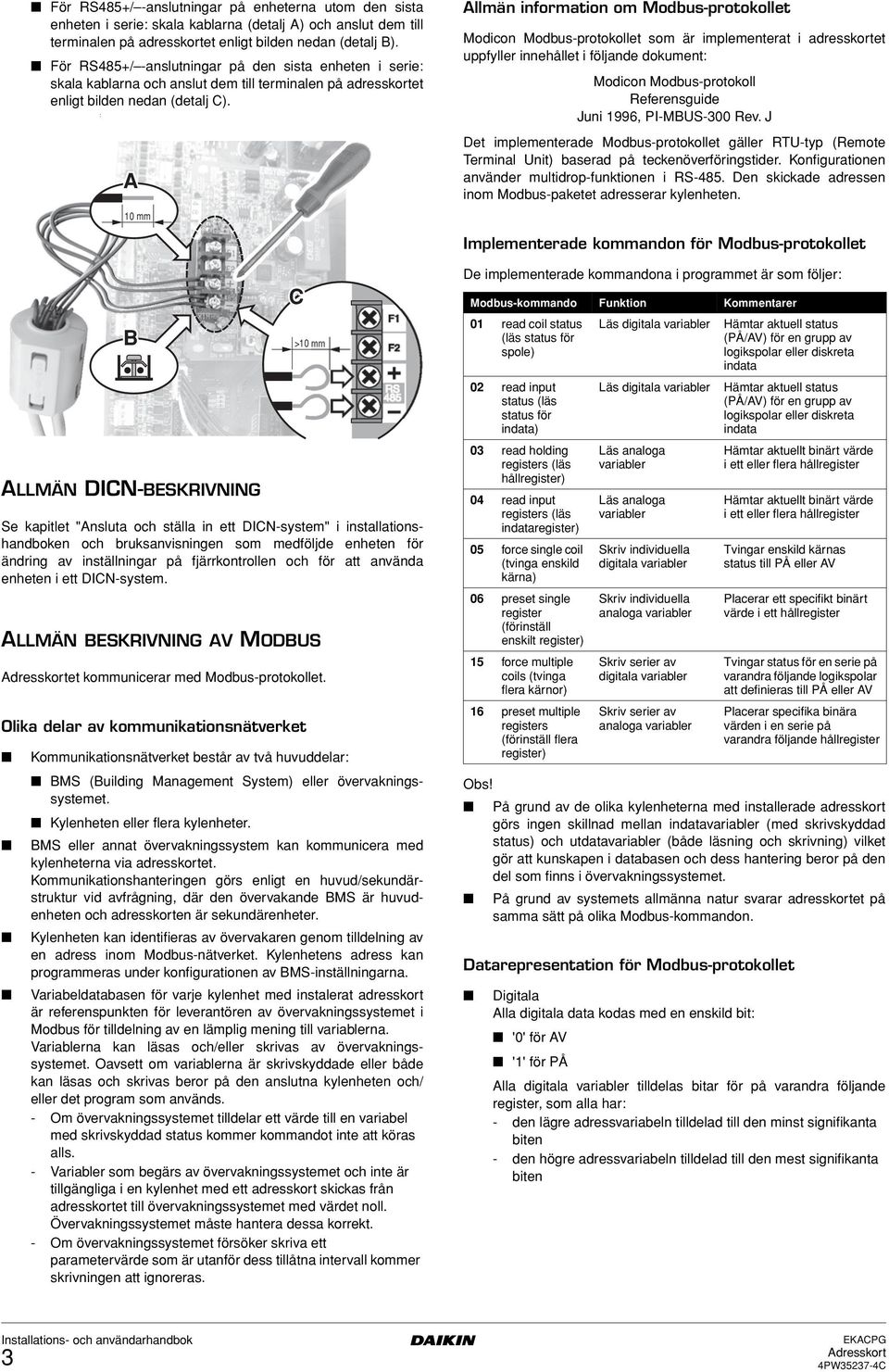

4 För RS485+/ -anslutningar på enheterna utom den sista enheten i serie: skala kablarna (detalj A) och anslut dem till terminalen på adresskortet enligt bilden nedan (detalj B). För RS485+/ -anslutningar på den sista enheten i serie: skala kablarna och anslut dem till terminalen på adresskortet enligt bilden nedan (detalj C). : A 10 mm Allmän information om Modbus-protokollet Modicon Modbus-protokollet som är implementerat i adresskortet uppfyller innehållet i följande dokument: Modicon Modbus-protokoll Referensguide Juni 1996, PI-MBUS-300 Rev. J Det implementerade Modbus-protokollet gäller RTU-typ (Remote Terminal Unit) baserad på teckenöverföringstider. Konfigurationen använder multidrop-funktionen i RS-485. Den skickade adressen inom Modbus-paketet adresserar kylenheten. ALLMÄN DICN-BESKRIVNING Se kapitlet "Ansluta och ställa in ett DICN-system" i installationshandboken och bruksanvisningen som medföljde enheten för ändring av inställningar på fjärrkontrollen och för att använda enheten i ett DICN-system. ALLMÄN BESKRIVNING AV MODBUS et kommunicerar med Modbus-protokollet. Olika delar av kommunikationsnätverket B Kommunikationsnätverket består av två huvuddelar: BMS (Building Management System) eller övervakningssystemet. Kylenheten eller flera kylenheter. BMS eller annat övervakningssystem kan kommunicera med kylenheterna via adresskortet. Kommunikationshanteringen görs enligt en huvud/sekundärstruktur vid avfrågning, där den övervakande BMS är huvudenheten och adresskorten är sekundärenheter. Kylenheten kan identifieras av övervakaren genom tilldelning av en adress inom Modbus-nätverket. Kylenhetens adress kan programmeras under konfigurationen av BMS-inställningarna. Variabeldatabasen för varje kylenhet med instalerat adresskort är referenspunkten för leverantören av övervakningssystemet i Modbus för tilldelning av en lämplig mening till variablerna. Variablerna kan läsas och/eller skrivas av övervakningssystemet. Oavsett om variablerna är skrivskyddade eller både kan läsas och skrivas beror på den anslutna kylenheten och/ eller det program som används. - Om övervakningssystemet tilldelar ett värde till en variabel med skrivskyddad status kommer kommandot inte att köras alls. - Variabler som begärs av övervakningssystemet och inte är tillgängliga i en kylenhet med ett adresskort skickas från adresskortet till övervakningssystemet med värdet noll. Övervakningssystemet måste hantera dessa korrekt. - Om övervakningssystemet försöker skriva ett parametervärde som är utanför dess tillåtna intervall kommer skrivningen att ignoreras. Implementerade kommandon för Modbus-protokollet De implementerade kommandona i programmet är som följer: C Modbus-kommando Funktion Kommentarer >10 Obs! På grund av de olika kylenheterna med installerade adresskort görs ingen skillnad mellan indatavariabler (med skrivskyddad status) och utdatavariabler (både läsning och skrivning) vilket gör att kunskapen i databasen och dess hantering beror på den del som finns i övervakningssystemet. På grund av systemets allmänna natur svarar adresskortet på samma sätt på olika Modbus-kommandon. Datarepresentation för Modbus-protokollet 01 read coil status (läs status för spole) 02 read input status (läs status för indata) 03 read holding registers (läs hållregister) 04 read input registers (läs indataregister) 05 force single coil (tvinga enskild kärna) 06 preset single register (förinställ enskilt register) 15 force multiple coils (tvinga flera kärnor) 16 preset multiple registers (förinställ flera register) Digitala Alla digitala data kodas med en enskild bit: '0' för AV Läs digitala variabler Läs digitala variabler Läs analoga variabler Läs analoga variabler Skriv individuella digitala variabler Skriv individuella analoga variabler Skriv serier av digitala variabler Skriv serier av analoga variabler Hämtar aktuell status (PÅ/AV) för en grupp av logikspolar eller diskreta indata Hämtar aktuell status (PÅ/AV) för en grupp av logikspolar eller diskreta indata Hämtar aktuellt binärt värde i ett eller flera hållregister Hämtar aktuellt binärt värde i ett eller flera hållregister Tvingar enskild kärnas status till PÅ eller AV Placerar ett specifikt binärt värde i ett hållregister Tvingar status för en serie på varandra följande logikspolar att definieras till PÅ eller AV Placerar specifika binära värden i en serie på varandra följande hållregister '1' för PÅ Alla digitala variabler tilldelas bitar för på varandra följande register, som alla har: - den lägre adressvariabeln tilldelad till den minst signifikanta biten - den högre adressvariabeln tilldelad till den mest signifikanta biten 3

5 Analoga data och heltal Analoga värden och heltal representeras av ett 16-bitars ORDregister i binär notation. För varje register innehåller den första byte bitar med högre ordningstal medan den andra byte innehåller bitar med lägre ordningstal. De analoga variablerna är representerade i tiondelar. Exempel: - Värdet 10,0 sänds som 0064h=100d - Värdet 10,0 sänds som FF9Ch= 100d Heltalsvariabler sänds med det effektiva värdet: - Värdet 100 sänds som 0064h=100d et fungerar med register, där ett register är 16 bitar. Om BMS- eller övervakningssystemet försöker skriva ett parametervärde som är utanför dess tillåtna intervall kommer skrivningen att ignoreras. Implementerad felkod Kod Modbus-tolkning Villkor 1 Ogiltig funktion Meddelandet stöds inte eller antalet begärda variabler är större än tillåtet (längd 30) DEFINIERA BMS-INSTÄLLNINGEN Se installationshandboken för kylenheten för definition av BMSinställningar. Kabelterminalen (motstånd) är integrerad på adresskortet och aktiveras med en DIP-switch (S3A). Exempel: Servicemeny: Undermeny: kommunikation KOMMUNIKATION (fjärde skärmen) KOMMUNIKATION (sjätte skärmen) ANVÄNDA ADRESSKORTET Kontrollera att adresskortet är ordentligt anslutet till A11P-kretskortet, att kablarna för ett DICN-system och/eller ett MODBUSkommunikationssystem är korrekt anslutet och att BMSinställningarna är korrekt definierade. VARIABELDATABAS Enhet 1 Enhet 2 Enhet 3... RS485 MODBUS MODBUS MODBUS MODBUS ADDR: (Adress) BR: (Överföringshastighet) PARITY: BMS CONTROL ALLOWED: EVEN (1 STOPb) EVEN (1 STOPb) EVEN (1 STOPb) EVEN (1 STOPb) Enhet 1 Enhet 2 Enhet 3... Y Y Y Y På statusmenyn för insignaler och utsignaler Ÿ kan du alltid kontrollera om RS485- och DIII-kommunikationen är aktiv. _^ COMMUNICATION RS232 ONLINE:N RS485 ONLINE:Y DIII ONLINE:Y MODBUS Huvudenhet BMS Kylenhet 1 BMS-enheten eller övervakningssystemet och kylenheten kommunicerar via en fast uppsättning variabler, även kallade adressnummer. Här nedan anges information som du behöver om de digitala variabler, heltalsvariabler och analoga variabler som BMS-enheten eller övervakningssystemet kan läsa från, eller skriva till, kylenhetens adresskort. OBS! Registernumreringen och antalet spolar börjar med "1" i decimal notation. Registeradressnumreringen och spolarnas adressnumrering börjar med "00" i hexadecimal notation. MODBUS Sekundärenheter Adress Adress S3A A11P ON OFF Kylenhet 2 A21P S3A A11P ON OFF Kylenhet 3 A21P Adress 03 S3A ON OFF A11P = DIP-switch-inställning I det här exemplet ska den sista DIP-switchen på adresskortet för kylenheterna 1 och 2 anges till AV. Eftersom kylenhet 3 är den sista enheten i serien måste den sista DIP-switchen på adresskortet anges till PÅ. 4

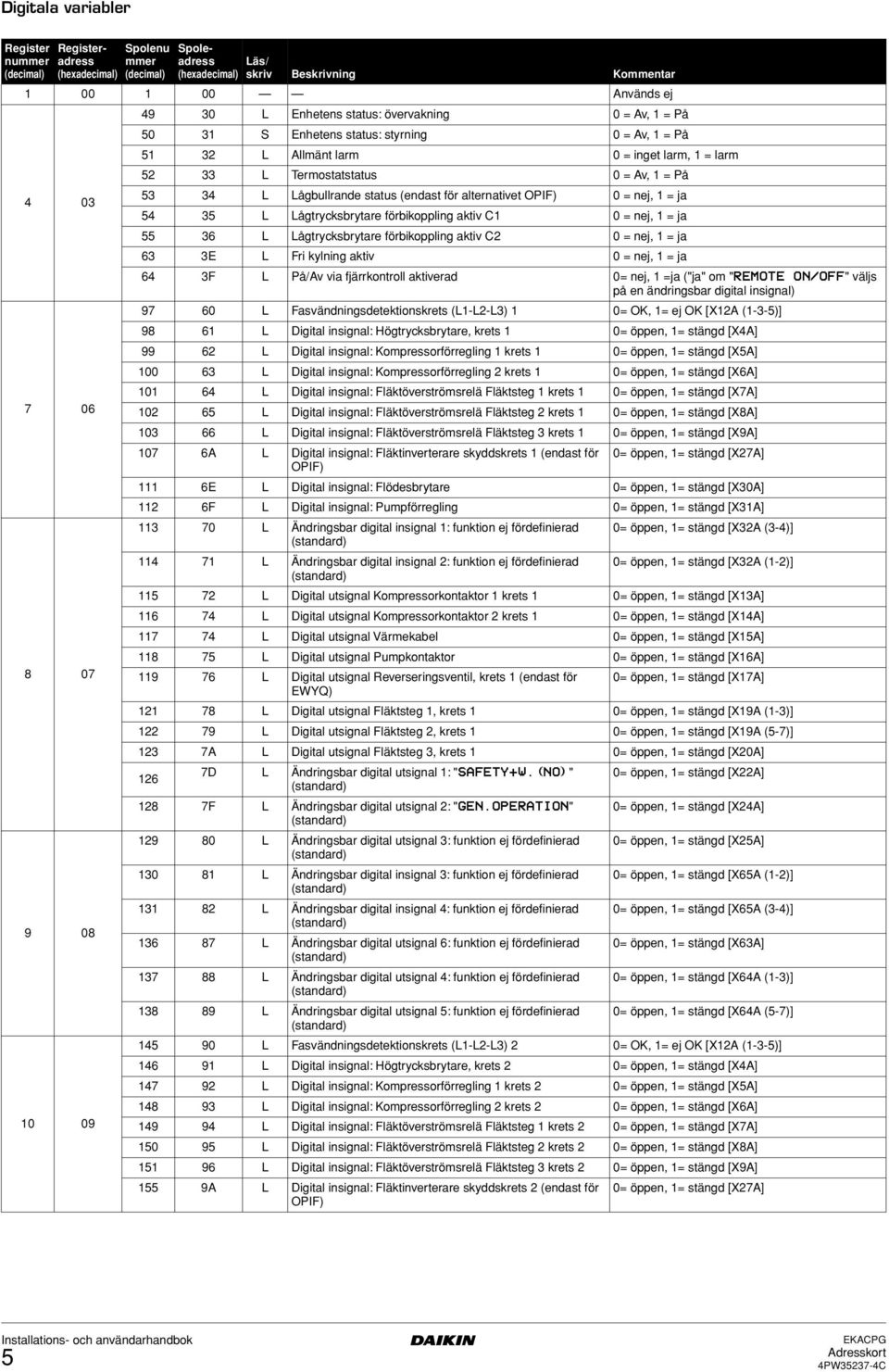

6 Digitala variabler Register nummer Registeradress Spolenu mmer Spoleadress Läs/ skriv Beskrivning Kommentar Används ej L Enhetens status: övervakning 0 = Av, 1 = På S Enhetens status: styrning 0 = Av, 1 = På L Allmänt larm 0 = inget larm, 1 = larm L Termostatstatus 0 = Av, 1 = På L Lågbullrande status (endast för alternativet OPIF) 0 = nej, 1 = ja L Lågtrycksbrytare förbikoppling aktiv C1 0 = nej, 1 = ja L Lågtrycksbrytare förbikoppling aktiv C2 0 = nej, 1 = ja 63 3E L Fri kylning aktiv 0 = nej, 1 = ja 64 3F L På/Av via fjärrkontroll aktiverad 0= nej, 1 =ja ("ja" om "REMOTE ON/OFF" väljs på en ändringsbar digital insignal) L Fasvändningsdetektionskrets (L1-L2-L3) 1 0= OK, 1= ej OK [X12A (1-3-5)] L Digital insignal: Högtrycksbrytare, krets 1 0= öppen, 1= stängd [X4A] L Digital insignal: Kompressorförregling 1 krets 1 0= öppen, 1= stängd [X5A] L Digital insignal: Kompressorförregling 2 krets 1 0= öppen, 1= stängd [X6A] L Digital insignal: Fläktöverströmsrelä Fläktsteg 1 krets 1 0= öppen, 1= stängd [X7A] L Digital insignal: Fläktöverströmsrelä Fläktsteg 2 krets 1 0= öppen, 1= stängd [X8A] L Digital insignal: Fläktöverströmsrelä Fläktsteg 3 krets 1 0= öppen, 1= stängd [X9A] 107 6A L Digital insignal: Fläktinverterare skyddskrets 1 (endast för 0= öppen, 1= stängd [X27A] OPIF) 111 6E L Digital insignal: Flödesbrytare 0= öppen, 1= stängd [X30A] 112 6F L Digital insignal: Pumpförregling 0= öppen, 1= stängd [X31A] L Ändringsbar digital insignal 1: funktion ej fördefinierad 0= öppen, 1= stängd [X32A (3-4)] L Ändringsbar digital insignal 2: funktion ej fördefinierad 0= öppen, 1= stängd [X32A (1-2)] L Digital utsignal Kompressorkontaktor 1 krets 1 0= öppen, 1= stängd [X13A] L Digital utsignal Kompressorkontaktor 2 krets 1 0= öppen, 1= stängd [X14A] L Digital utsignal Värmekabel 0= öppen, 1= stängd [X15A] L Digital utsignal Pumpkontaktor 0= öppen, 1= stängd [X16A] L Digital utsignal Reverseringsventil, krets 1 (endast för 0= öppen, 1= stängd [X17A] EWYQ) L Digital utsignal Fläktsteg 1, krets 1 0= öppen, 1= stängd [X19A (1-3)] L Digital utsignal Fläktsteg 2, krets 1 0= öppen, 1= stängd [X19A (5-7)] 123 7A L Digital utsignal Fläktsteg 3, krets 1 0= öppen, 1= stängd [X20A] 126 7D L Ändringsbar digital utsignal 1: "SAFETY+W.(NO)" 128 7F L Ändringsbar digital utsignal 2: "GEN.OPERATION" L Ändringsbar digital utsignal 3: funktion ej fördefinierad L Ändringsbar digital insignal 3: funktion ej fördefinierad L Ändringsbar digital insignal 4: funktion ej fördefinierad L Ändringsbar digital utsignal 6: funktion ej fördefinierad L Ändringsbar digital utsignal 4: funktion ej fördefinierad L Ändringsbar digital utsignal 5: funktion ej fördefinierad 0= öppen, 1= stängd [X22A] 0= öppen, 1= stängd [X24A] 0= öppen, 1= stängd [X25A] 0= öppen, 1= stängd [X65A (1-2)] 0= öppen, 1= stängd [X65A (3-4)] 0= öppen, 1= stängd [X63A] 0= öppen, 1= stängd [X64A (1-3)] 0= öppen, 1= stängd [X64A (5-7)] L Fasvändningsdetektionskrets (L1-L2-L3) 2 0= OK, 1= ej OK [X12A (1-3-5)] L Digital insignal: Högtrycksbrytare, krets 2 0= öppen, 1= stängd [X4A] L Digital insignal: Kompressorförregling 1 krets 2 0= öppen, 1= stängd [X5A] L Digital insignal: Kompressorförregling 2 krets 2 0= öppen, 1= stängd [X6A] L Digital insignal: Fläktöverströmsrelä Fläktsteg 1 krets 2 0= öppen, 1= stängd [X7A] L Digital insignal: Fläktöverströmsrelä Fläktsteg 2 krets 2 0= öppen, 1= stängd [X8A] L Digital insignal: Fläktöverströmsrelä Fläktsteg 3 krets 2 0= öppen, 1= stängd [X9A] 155 9A L Digital insignal: Fläktinverterare skyddskrets 2 (endast för OPIF) 0= öppen, 1= stängd [X27A] 5

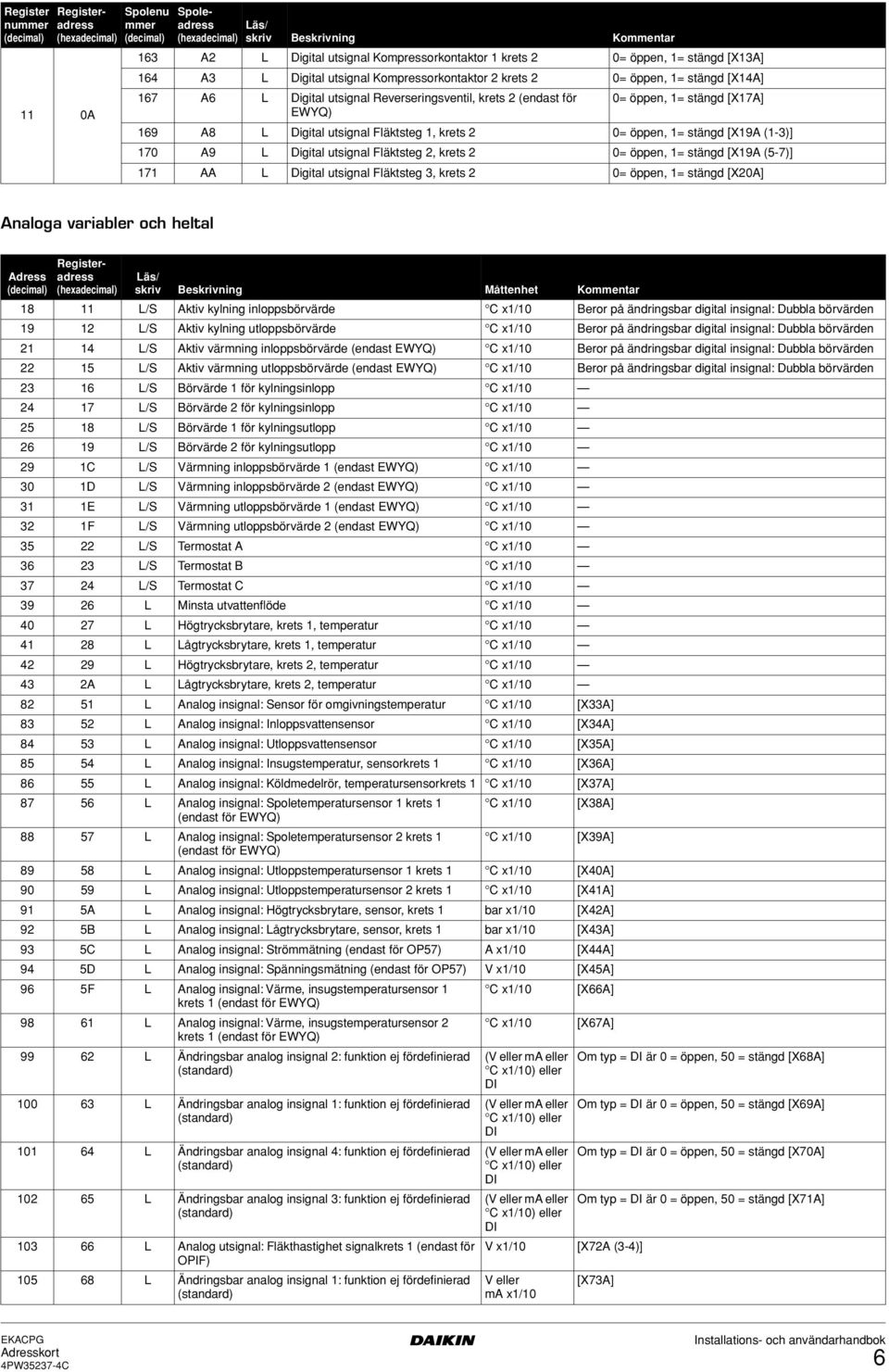

7 Register nummer Registeradress 11 0A Spolenu mmer Spoleadress Läs/ skriv Beskrivning Kommentar 163 A2 L Digital utsignal Kompressorkontaktor 1 krets 2 0= öppen, 1= stängd [X13A] 164 A3 L Digital utsignal Kompressorkontaktor 2 krets 2 0= öppen, 1= stängd [X14A] 167 A6 L Digital utsignal Reverseringsventil, krets 2 (endast för 0= öppen, 1= stängd [X17A] EWYQ) 169 A8 L Digital utsignal Fläktsteg 1, krets 2 0= öppen, 1= stängd [X19A (1-3)] 170 A9 L Digital utsignal Fläktsteg 2, krets 2 0= öppen, 1= stängd [X19A (5-7)] 171 AA L Digital utsignal Fläktsteg 3, krets 2 0= öppen, 1= stängd [X20A] Analoga variabler och heltal Adress Registeradress Läs/ skriv Beskrivning Måttenhet Kommentar L/S Aktiv kylning inloppsbörvärde C x1/10 Beror på ändringsbar digital insignal: Dubbla börvärden L/S Aktiv kylning utloppsbörvärde C x1/10 Beror på ändringsbar digital insignal: Dubbla börvärden L/S Aktiv värmning inloppsbörvärde C x1/10 Beror på ändringsbar digital insignal: Dubbla börvärden L/S Aktiv värmning utloppsbörvärde C x1/10 Beror på ändringsbar digital insignal: Dubbla börvärden L/S Börvärde 1 för kylningsinlopp C x1/ L/S Börvärde 2 för kylningsinlopp C x1/ L/S Börvärde 1 för kylningsutlopp C x1/ L/S Börvärde 2 för kylningsutlopp C x1/ C L/S Värmning inloppsbörvärde 1 C x1/ D L/S Värmning inloppsbörvärde 2 C x1/ E L/S Värmning utloppsbörvärde 1 C x1/ F L/S Värmning utloppsbörvärde 2 C x1/ L/S Termostat A C x1/ L/S Termostat B C x1/ L/S Termostat C C x1/ L Minsta utvattenflöde C x1/ L Högtrycksbrytare, krets 1, temperatur C x1/ L Lågtrycksbrytare, krets 1, temperatur C x1/ L Högtrycksbrytare, krets 2, temperatur C x1/ A L Lågtrycksbrytare, krets 2, temperatur C x1/ L Analog insignal: Sensor för omgivningstemperatur C x1/10 [X33A] L Analog insignal: Inloppsvattensensor C x1/10 [X34A] L Analog insignal: Utloppsvattensensor C x1/10 [X35A] L Analog insignal: Insugstemperatur, sensorkrets 1 C x1/10 [X36A] L Analog insignal: Köldmedelrör, temperatursensorkrets 1 C x1/10 [X37A] L Analog insignal: Spoletemperatursensor 1 krets 1 C x1/10 [X38A] (endast för EWYQ) L Analog insignal: Spoletemperatursensor 2 krets 1 C x1/10 [X39A] (endast för EWYQ) L Analog insignal: Utloppstemperatursensor 1 krets 1 C x1/10 [X40A] L Analog insignal: Utloppstemperatursensor 2 krets 1 C x1/10 [X41A] 91 5A L Analog insignal: Högtrycksbrytare, sensor, krets 1 bar x1/10 [X42A] 92 5B L Analog insignal: Lågtrycksbrytare, sensor, krets 1 bar x1/10 [X43A] 93 5C L Analog insignal: Strömmätning (endast för OP57) A x1/10 [X44A] 94 5D L Analog insignal: Spänningsmätning (endast för OP57) V x1/10 [X45A] 96 5F L Analog insignal: Värme, insugstemperatursensor 1 C x1/10 [X66A] krets 1 (endast för EWYQ) L Analog insignal: Värme, insugstemperatursensor 2 krets 1 (endast för EWYQ) C x1/10 [X67A] L Ändringsbar analog insignal 2: funktion ej fördefinierad L Ändringsbar analog insignal 1: funktion ej fördefinierad L Ändringsbar analog insignal 4: funktion ej fördefinierad L Ändringsbar analog insignal 3: funktion ej fördefinierad L Analog utsignal: Fläkthastighet signalkrets 1 (endast för OPIF) L Ändringsbar analog insignal 1: funktion ej fördefinierad (V eller ma eller C x1/10) eller DI (V eller ma eller C x1/10) eller DI (V eller ma eller C x1/10) eller DI (V eller ma eller C x1/10) eller DI V x1/10 [X72A (3-4)] V eller ma x1/10 Om typ = DI är 0 = öppen, 50 = stängd [X68A] Om typ = DI är 0 = öppen, 50 = stängd [X69A] Om typ = DI är 0 = öppen, 50 = stängd [X70A] Om typ = DI är 0 = öppen, 50 = stängd [X71A] [X73A] 6

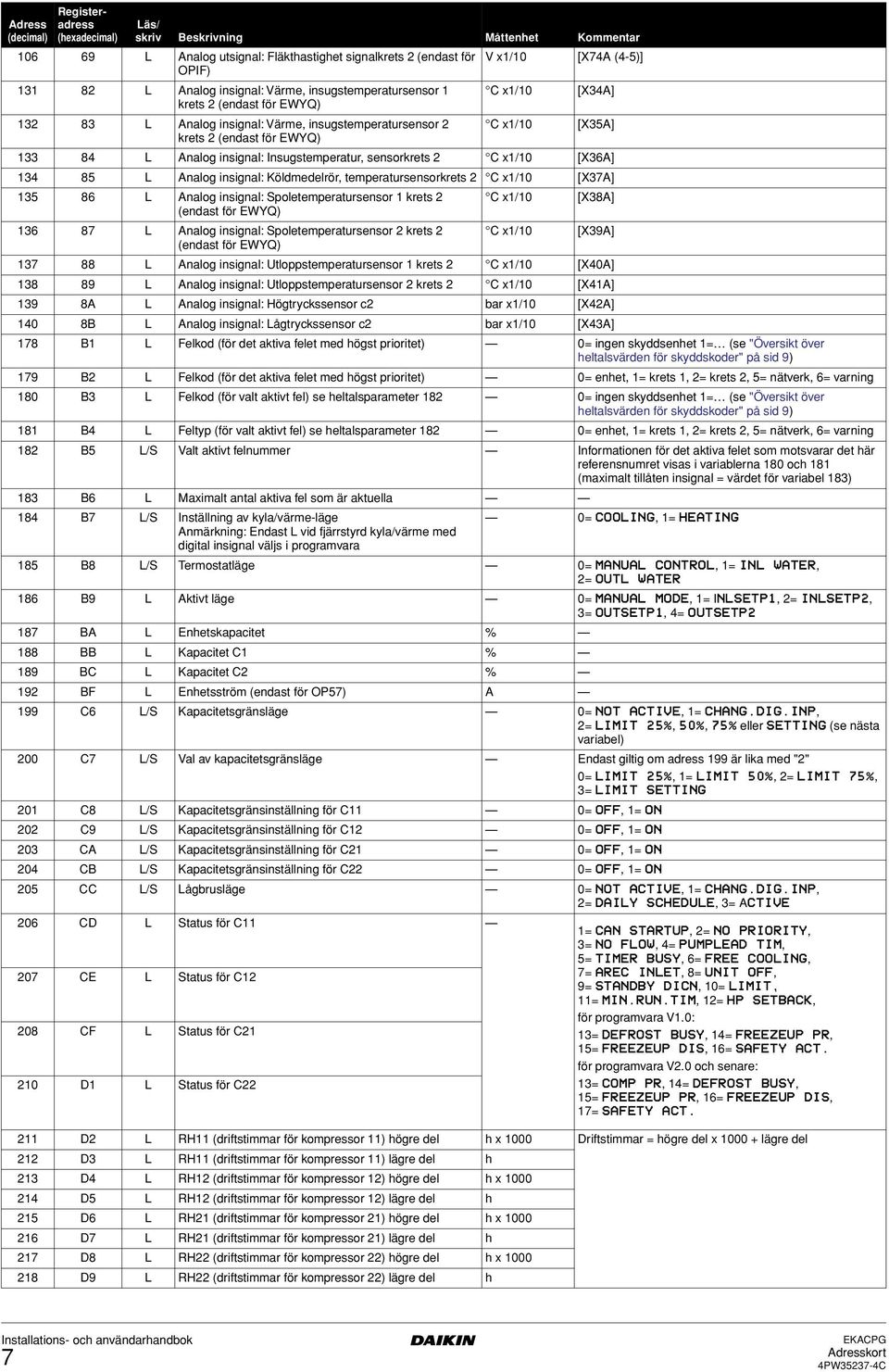

8 Adress Registeradress Läs/ skriv Beskrivning Måttenhet Kommentar L Analog utsignal: Fläkthastighet signalkrets 2 (endast för V x1/10 [X74A (4-5)] OPIF) L Analog insignal: Värme, insugstemperatursensor 1 C x1/10 [X34A] krets 2 (endast för EWYQ) L Analog insignal: Värme, insugstemperatursensor 2 C x1/10 [X35A] krets 2 (endast för EWYQ) L Analog insignal: Insugstemperatur, sensorkrets 2 C x1/10 [X36A] L Analog insignal: Köldmedelrör, temperatursensorkrets 2 C x1/10 [X37A] L Analog insignal: Spoletemperatursensor 1 krets 2 C x1/10 [X38A] (endast för EWYQ) L Analog insignal: Spoletemperatursensor 2 krets 2 C x1/10 [X39A] (endast för EWYQ) L Analog insignal: Utloppstemperatursensor 1 krets 2 C x1/10 [X40A] L Analog insignal: Utloppstemperatursensor 2 krets 2 C x1/10 [X41A] 139 8A L Analog insignal: Högtryckssensor c2 bar x1/10 [X42A] 140 8B L Analog insignal: Lågtryckssensor c2 bar x1/10 [X43A] 178 B1 L Felkod (för det aktiva felet med högst prioritet) 0= ingen skyddsenhet 1= (se "Översikt över heltalsvärden för skyddskoder" på sid 9) 179 B2 L Felkod (för det aktiva felet med högst prioritet) 0= enhet, 1= krets 1, 2= krets 2, 5= nätverk, 6= varning 180 B3 L Felkod (för valt aktivt fel) se heltalsparameter 182 0= ingen skyddsenhet 1= (se "Översikt över heltalsvärden för skyddskoder" på sid 9) 181 B4 L Feltyp (för valt aktivt fel) se heltalsparameter 182 0= enhet, 1= krets 1, 2= krets 2, 5= nätverk, 6= varning 182 B5 L/S Valt aktivt felnummer Informationen för det aktiva felet som motsvarar det här referensnumret visas i variablerna 180 och 181 (maximalt tillåten insignal = värdet för variabel 183) 183 B6 L Maximalt antal aktiva fel som är aktuella 184 B7 L/S Inställning av kyla/värme-läge Anmärkning: Endast L vid fjärrstyrd kyla/värme med digital insignal väljs i programvara 0= COOLING, 1= HEATING 185 B8 L/S Termostatläge 0= MANUAL CONTROL, 1= INL WATER, 2= OUTL WATER 186 B9 L Aktivt läge 0= MANUAL MODE, 1= INLSETP1, 2= INLSETP2, 3= OUTSETP1, 4= OUTSETP2 187 BA L Enhetskapacitet % 188 BB L Kapacitet C1 % 189 BC L Kapacitet C2 % 192 BF L Enhetsström (endast för OP57) A 199 C6 L/S Kapacitetsgränsläge 0= NOT ACTIVE, 1= CHANG.DIG.INP, 2= LIMIT 25%, 50%, 75% eller SETTING (se nästa variabel) 200 C7 L/S Val av kapacitetsgränsläge Endast giltig om adress 199 är lika med "2" 0= LIMIT 25%, 1= LIMIT 50%, 2= LIMIT 75%, 3= LIMIT SETTING 201 C8 L/S Kapacitetsgränsinställning för C11 0= OFF, 1= ON 202 C9 L/S Kapacitetsgränsinställning för C12 0= OFF, 1= ON 203 CA L/S Kapacitetsgränsinställning för C21 0= OFF, 1= ON 204 CB L/S Kapacitetsgränsinställning för C22 0= OFF, 1= ON 205 CC L/S Lågbrusläge 0= NOT ACTIVE, 1= CHANG.DIG.INP, 2= DAILY SCHEDULE, 3= ACTIVE 206 CD L Status för C CE L Status för C CF L Status för C D1 L Status för C22 1= CAN STARTUP, 2= NO PRIORITY, 3= NO FLOW, 4= PUMPLEAD TIM, 5= TIMER BUSY, 6= FREE COOLING, 7= AREC INLET, 8= UNIT OFF, 9= STANDBY DICN, 10= LIMIT, 11= MIN.RUN.TIM, 12= HP SETBACK, för programvara V1.0: 13= DEFROST BUSY, 14= FREEZEUP PR, 15= FREEZEUP DIS, 16= SAFETY ACT. för programvara V2.0 och senare: 13= COMP PR, 14= DEFROST BUSY, 15= FREEZEUP PR, 16= FREEZEUP DIS, 17= SAFETY ACT. 211 D2 L RH11 (driftstimmar för kompressor 11) högre del h x 1000 Driftstimmar = högre del x lägre del 212 D3 L RH11 (driftstimmar för kompressor 11) lägre del h 213 D4 L RH12 (driftstimmar för kompressor 12) högre del h x D5 L RH12 (driftstimmar för kompressor 12) lägre del h 215 D6 L RH21 (driftstimmar för kompressor 21) högre del h x D7 L RH21 (driftstimmar för kompressor 21) lägre del h 217 D8 L RH22 (driftstimmar för kompressor 22) högre del h x D9 L RH22 (driftstimmar för kompressor 22) lägre del h 7

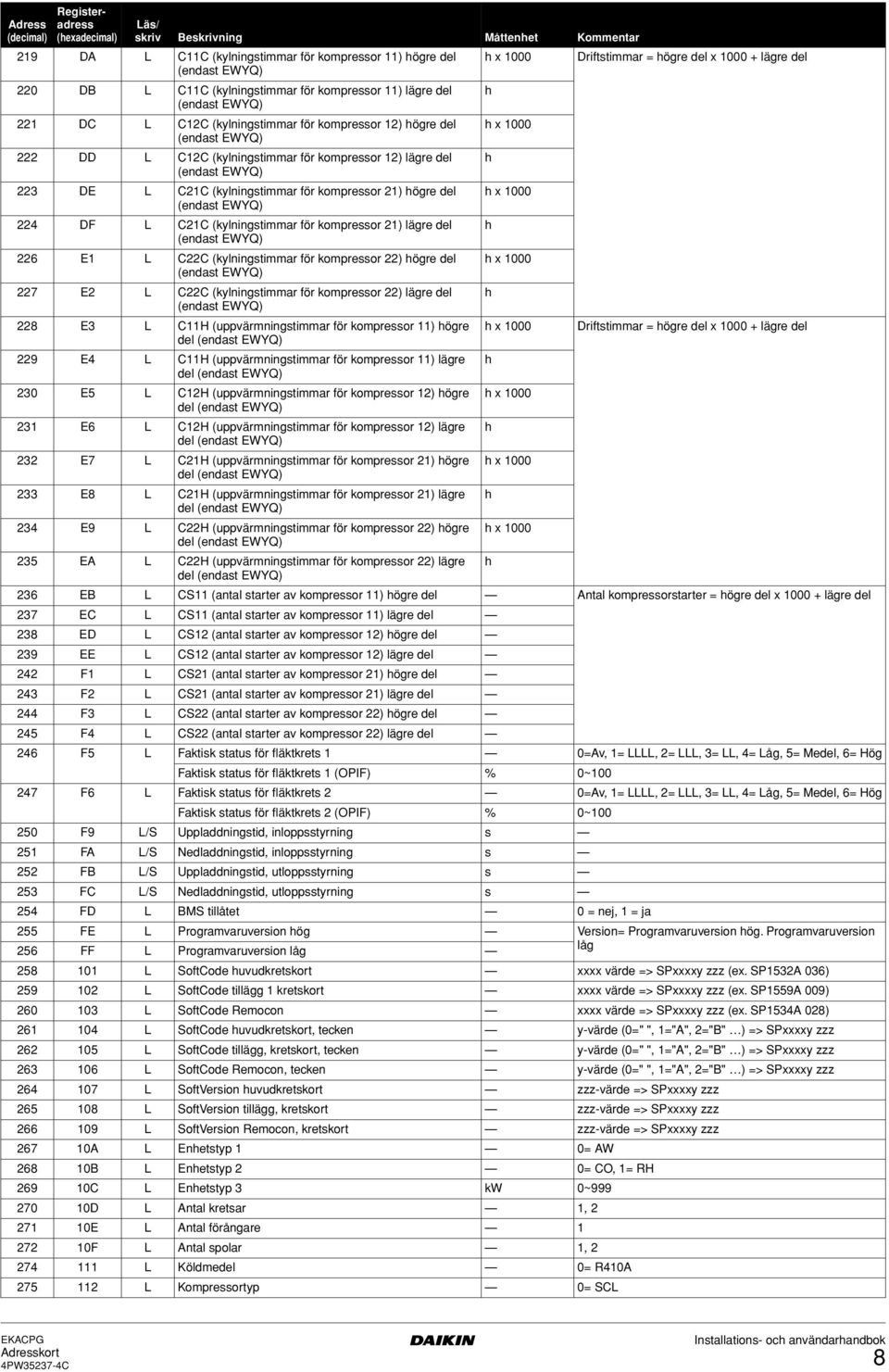

9 Adress Registeradress Läs/ skriv Beskrivning Måttenhet Kommentar 219 DA L C11C (kylningstimmar för kompressor 11) högre del h x 1000 Driftstimmar = högre del x lägre del 220 DB L C11C (kylningstimmar för kompressor 11) lägre del h 221 DC L C12C (kylningstimmar för kompressor 12) högre del h x DD L C12C (kylningstimmar för kompressor 12) lägre del h 223 DE L C21C (kylningstimmar för kompressor 21) högre del h x DF L C21C (kylningstimmar för kompressor 21) lägre del h 226 E1 L C22C (kylningstimmar för kompressor 22) högre del h x E2 L C22C (kylningstimmar för kompressor 22) lägre del h 228 E3 L C11H (uppvärmningstimmar för kompressor 11) högre h x 1000 Driftstimmar = högre del x lägre del del 229 E4 L C11H (uppvärmningstimmar för kompressor 11) lägre h del 230 E5 L C12H (uppvärmningstimmar för kompressor 12) högre h x 1000 del 231 E6 L C12H (uppvärmningstimmar för kompressor 12) lägre h del 232 E7 L C21H (uppvärmningstimmar för kompressor 21) högre h x 1000 del 233 E8 L C21H (uppvärmningstimmar för kompressor 21) lägre h del 234 E9 L C22H (uppvärmningstimmar för kompressor 22) högre h x 1000 del 235 EA L C22H (uppvärmningstimmar för kompressor 22) lägre h del 236 EB L CS11 (antal starter av kompressor 11) högre del Antal kompressorstarter = högre del x lägre del 237 EC L CS11 (antal starter av kompressor 11) lägre del 238 ED L CS12 (antal starter av kompressor 12) högre del 239 EE L CS12 (antal starter av kompressor 12) lägre del 242 F1 L CS21 (antal starter av kompressor 21) högre del 243 F2 L CS21 (antal starter av kompressor 21) lägre del 244 F3 L CS22 (antal starter av kompressor 22) högre del 245 F4 L CS22 (antal starter av kompressor 22) lägre del 246 F5 L Faktisk status för fläktkrets 1 0=Av, 1= LLLL, 2= LLL, 3= LL, 4= Låg, 5= Medel, 6= Hög Faktisk status för fläktkrets 1 (OPIF) % 0~ F6 L Faktisk status för fläktkrets 2 0=Av, 1= LLLL, 2= LLL, 3= LL, 4= Låg, 5= Medel, 6= Hög Faktisk status för fläktkrets 2 (OPIF) % 0~ F9 L/S Uppladdningstid, inloppsstyrning s 251 FA L/S Nedladdningstid, inloppsstyrning s 252 FB L/S Uppladdningstid, utloppsstyrning s 253 FC L/S Nedladdningstid, utloppsstyrning s 254 FD L BMS tillåtet 0 = nej, 1 = ja 255 FE L Programvaruversion hög Version= Programvaruversion hög. Programvaruversion 256 FF L Programvaruversion låg låg L SoftCode huvudkretskort xxxx värde => SPxxxxy zzz (ex. SP1532A 036) L SoftCode tillägg 1 kretskort xxxx värde => SPxxxxy zzz (ex. SP1559A 009) L SoftCode Remocon xxxx värde => SPxxxxy zzz (ex. SP1534A 028) L SoftCode huvudkretskort, tecken y-värde (0=" ", 1="A", 2="B" ) => SPxxxxy zzz L SoftCode tillägg, kretskort, tecken y-värde (0=" ", 1="A", 2="B" ) => SPxxxxy zzz L SoftCode Remocon, tecken y-värde (0=" ", 1="A", 2="B" ) => SPxxxxy zzz L SoftVersion huvudkretskort zzz-värde => SPxxxxy zzz L SoftVersion tillägg, kretskort zzz-värde => SPxxxxy zzz L SoftVersion Remocon, kretskort zzz-värde => SPxxxxy zzz A L Enhetstyp 1 0= AW B L Enhetstyp 2 0= CO, 1= RH C L Enhetstyp 3 kw 0~ D L Antal kretsar 1, E L Antal förångare F L Antal spolar 1, L Köldmedel 0= R410A L Kompressortyp 0= SCL 8

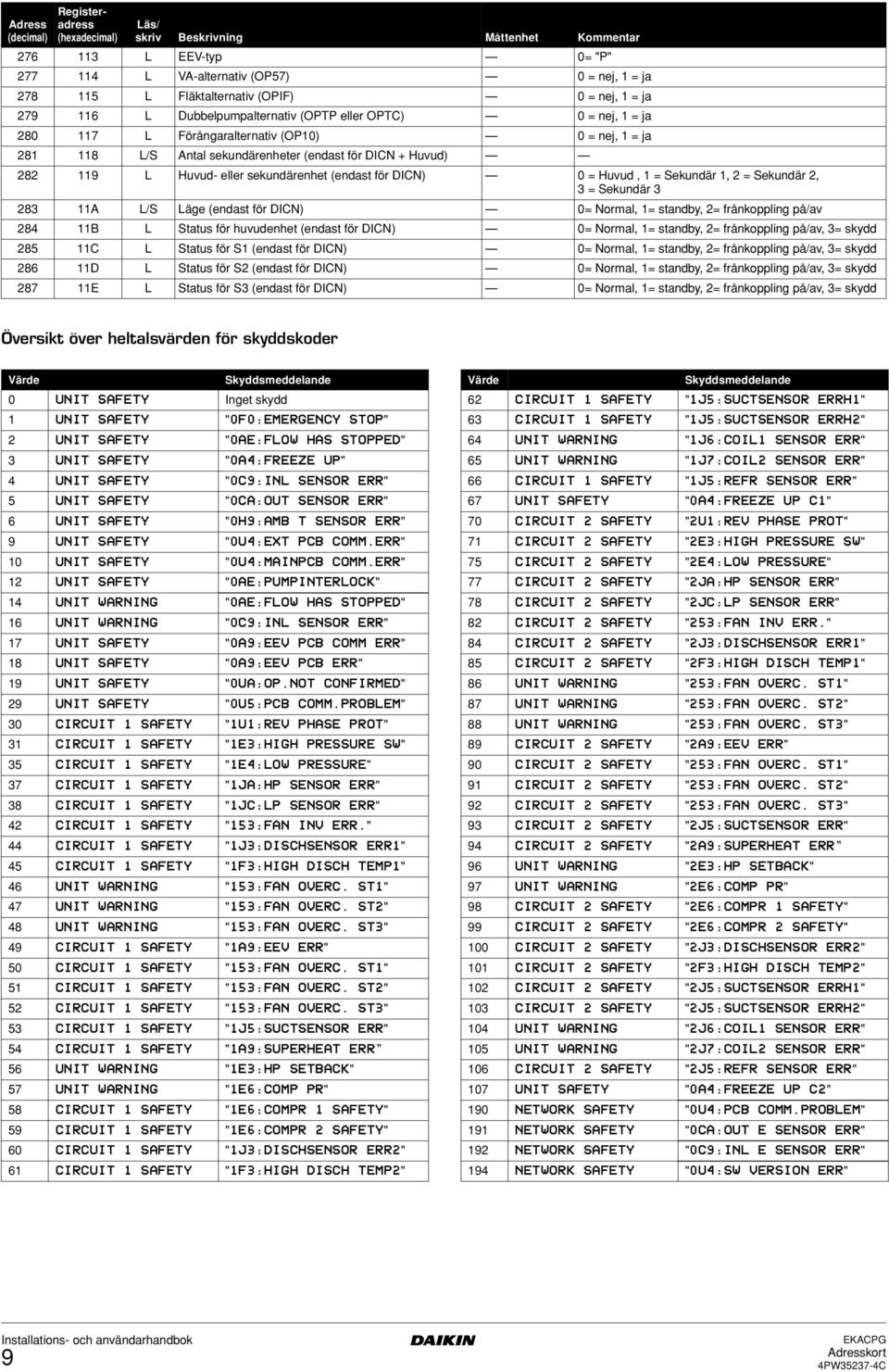

10 Adress Registeradress Läs/ skriv Beskrivning Måttenhet Kommentar L EEV-typ 0= "P" L VA-alternativ (OP57) 0 = nej, 1 = ja L Fläktalternativ (OPIF) 0 = nej, 1 = ja L Dubbelpumpalternativ (OPTP eller OPTC) 0 = nej, 1 = ja L Förångaralternativ (OP10) 0 = nej, 1 = ja L/S Antal sekundärenheter (endast för DICN + Huvud) L Huvud- eller sekundärenhet (endast för DICN) 0 = Huvud, 1 = Sekundär 1, 2 = Sekundär 2, 3 = Sekundär A L/S Läge (endast för DICN) 0= Normal, 1= standby, 2= frånkoppling på/av B L Status för huvudenhet (endast för DICN) 0= Normal, 1= standby, 2= frånkoppling på/av, 3= skydd C L Status för S1 (endast för DICN) 0= Normal, 1= standby, 2= frånkoppling på/av, 3= skydd D L Status för S2 (endast för DICN) 0= Normal, 1= standby, 2= frånkoppling på/av, 3= skydd E L Status för S3 (endast för DICN) 0= Normal, 1= standby, 2= frånkoppling på/av, 3= skydd Översikt över heltalsvärden för skyddskoder Värde Skyddsmeddelande Värde Skyddsmeddelande 0 UNIT SAFETY Inget skydd 62 CIRCUIT 1 SAFETY "1J5:SUCTSENSOR ERRH1" 1 UNIT SAFETY "0F0:EMERGENCY STOP" 63 CIRCUIT 1 SAFETY "1J5:SUCTSENSOR ERRH2" 2 UNIT SAFETY "0AE:FLOW HAS STOPPED" 64 UNIT WARNING "1J6:COIL1 SENSOR ERR" 3 UNIT SAFETY "0A4:FREEZE UP" 65 UNIT WARNING "1J7:COIL2 SENSOR ERR" 4 UNIT SAFETY "0C9:INL SENSOR ERR" 66 CIRCUIT 1 SAFETY "1J5:REFR SENSOR ERR" 5 UNIT SAFETY "0CA:OUT SENSOR ERR" 67 UNIT SAFETY "0A4:FREEZE UP C1" 6 UNIT SAFETY "0H9:AMB T SENSOR ERR" 70 CIRCUIT 2 SAFETY "2U1:REV PHASE PROT" 9 UNIT SAFETY "0U4:EXT PCB COMM.ERR" 71 CIRCUIT 2 SAFETY "2E3:HIGH PRESSURE SW" 10 UNIT SAFETY "0U4:MAINPCB COMM.ERR" 75 CIRCUIT 2 SAFETY "2E4:LOW PRESSURE" 12 UNIT SAFETY "0AE:PUMPINTERLOCK" 77 CIRCUIT 2 SAFETY "2JA:HP SENSOR ERR" 14 UNIT WARNING "0AE:FLOW HAS STOPPED" 78 CIRCUIT 2 SAFETY "2JC:LP SENSOR ERR" 16 UNIT WARNING "0C9:INL SENSOR ERR" 82 CIRCUIT 2 SAFETY "253:FAN INV ERR." 17 UNIT SAFETY "0A9:EEV PCB COMM ERR" 84 CIRCUIT 2 SAFETY "2J3:DISCHSENSOR ERR1" 18 UNIT SAFETY "0A9:EEV PCB ERR" 85 CIRCUIT 2 SAFETY "2F3:HIGH DISCH TEMP1" 19 UNIT SAFETY "0UA:OP.NOT CONFIRMED" 86 UNIT WARNING "253:FAN OVERC. ST1" 29 UNIT SAFETY "0U5:PCB COMM.PROBLEM" 87 UNIT WARNING "253:FAN OVERC. ST2" 30 CIRCUIT 1 SAFETY "1U1:REV PHASE PROT" 88 UNIT WARNING "253:FAN OVERC. ST3" 31 CIRCUIT 1 SAFETY "1E3:HIGH PRESSURE SW" 89 CIRCUIT 2 SAFETY "2A9:EEV ERR" 35 CIRCUIT 1 SAFETY "1E4:LOW PRESSURE" 90 CIRCUIT 2 SAFETY "253:FAN OVERC. ST1" 37 CIRCUIT 1 SAFETY "1JA:HP SENSOR ERR" 91 CIRCUIT 2 SAFETY "253:FAN OVERC. ST2" 38 CIRCUIT 1 SAFETY "1JC:LP SENSOR ERR" 92 CIRCUIT 2 SAFETY "253:FAN OVERC. ST3" 42 CIRCUIT 1 SAFETY "153:FAN INV ERR." 93 CIRCUIT 2 SAFETY "2J5:SUCTSENSOR ERR" 44 CIRCUIT 1 SAFETY "1J3:DISCHSENSOR ERR1" 94 CIRCUIT 2 SAFETY "2A9:SUPERHEAT ERR" 45 CIRCUIT 1 SAFETY "1F3:HIGH DISCH TEMP1" 96 UNIT WARNING "2E3:HP SETBACK" 46 UNIT WARNING "153:FAN OVERC. ST1" 97 UNIT WARNING "2E6:COMP PR" 47 UNIT WARNING "153:FAN OVERC. ST2" 98 CIRCUIT 2 SAFETY "2E6:COMPR 1 SAFETY" 48 UNIT WARNING "153:FAN OVERC. ST3" 99 CIRCUIT 2 SAFETY "2E6:COMPR 2 SAFETY" 49 CIRCUIT 1 SAFETY "1A9:EEV ERR" 100 CIRCUIT 2 SAFETY "2J3:DISCHSENSOR ERR2" 50 CIRCUIT 1 SAFETY "153:FAN OVERC. ST1" 101 CIRCUIT 2 SAFETY "2F3:HIGH DISCH TEMP2" 51 CIRCUIT 1 SAFETY "153:FAN OVERC. ST2" 102 CIRCUIT 2 SAFETY "2J5:SUCTSENSOR ERRH1" 52 CIRCUIT 1 SAFETY "153:FAN OVERC. ST3" 103 CIRCUIT 2 SAFETY "2J5:SUCTSENSOR ERRH2" 53 CIRCUIT 1 SAFETY "1J5:SUCTSENSOR ERR" 104 UNIT WARNING "2J6:COIL1 SENSOR ERR" 54 CIRCUIT 1 SAFETY "1A9:SUPERHEAT ERR" 105 UNIT WARNING "2J7:COIL2 SENSOR ERR" 56 UNIT WARNING "1E3:HP SETBACK" 106 CIRCUIT 2 SAFETY "2J5:REFR SENSOR ERR" 57 UNIT WARNING "1E6:COMP PR" 107 UNIT SAFETY "0A4:FREEZE UP C2" 58 CIRCUIT 1 SAFETY "1E6:COMPR 1 SAFETY" 190 NETWORK SAFETY "0U4:PCB COMM.PROBLEM" 59 CIRCUIT 1 SAFETY "1E6:COMPR 2 SAFETY" 191 NETWORK SAFETY "0CA:OUT E SENSOR ERR" 60 CIRCUIT 1 SAFETY "1J3:DISCHSENSOR ERR2" 192 NETWORK SAFETY "0C9:INL E SENSOR ERR" 61 CIRCUIT 1 SAFETY "1F3:HIGH DISCH TEMP2" 194 NETWORK SAFETY "0U4:SW VERSION ERR" 9
