Serie 400 Automatiska Testsystem för elsäkerhetsprovning

Transkript

1 Serie 400 Automatiska Testsystem för elsäkerhetsprovning Flexibelt testsystem Universellt testsystem som uppfyller de flesta provnormer för provning av elsäkerhet - kombinerat för elsäkerhets- och funktionstest Menystyrt provförlopp: manuellt eller helautomatiskt Inkoppling av proven görs automatiskt, kontaktering till mätobjektet behöver göras bara en gång. Kan levereras med Grafisk TFT-skärm med pekfunktion Optisk och akustisk felsignal för säker identifiering av felaktiga provobjekt Rampfunktion vid högspänningstest, övervakning av kabelbrott Dimensioner (B x D x H): 400 x 380 x 225 mm. CA Mätsystem AB Telefon: info@camatsystem.com Box TÄBY Telefax: Internet:

2 Provmoduler Högspänningsprovning Alla provmoduler är elektroniskt reglerade, urladdning av provobjekten övervakas och utspänningen är potentialfri. AC-Provmoduler upp till V AC med minst 500 VA effekt DC-Provmoduler till V DC, strömbegränsade Skyddsledarprovning Moduler i 4-Ledarteknik, provströmmen startas först efter kontaktering med en startknapp på provspetsen och är elektroniskt reglerad. Röd/gröna lysdioder på provspetsen visar provstatus och resultat, operatören behöver inte titta på provinstrumentet. AC-Provmoduler med strömkälla 0-10 A, provspänning < 12 V AC resp. < 6 V AC AC-Provmoduler med strömkälla 0-35 A, provspänning < 12 V AC resp.< 6 V AC Isolationsprovning Isolationsprovare med strömbegränsad spänningskälla varför inte någon utrustning för beröringsskydd behövs. Anslutning kan endera göras med provspets som har röd/gröna lysdioder och startknapp eller med fast anslutning till mätobjektet. DC-Provmodul med spänningskälla V, strömbegränsad DC-Provmodul med spänningskälla V, strömbegränsad Kontinuitetsprovning Resistansgränsvärde: Provspänning: Mätkrets: 10 1,000 Ω mäter från 0,2 Ohm 0-40 V DC, elektroniskt reglerad Mellan L och N Funktionsprovning och effektmätning Strömförsörjning av provobjektet: Max. belastning: Mätning: Nätspänning eller reglerbar källa 16 A Mätning resp. beräkning av ström, spänning, effekt och fasvinkel Läckströmprovning Läckströmmätning: Skyddsledarström och beröringssström Metod: A och B Mätmodeller: Enligt EN60990/EN60601/EN60610 Moduler finns även för: Resistans-, temperatur-, varvtals- och DC-spänning.

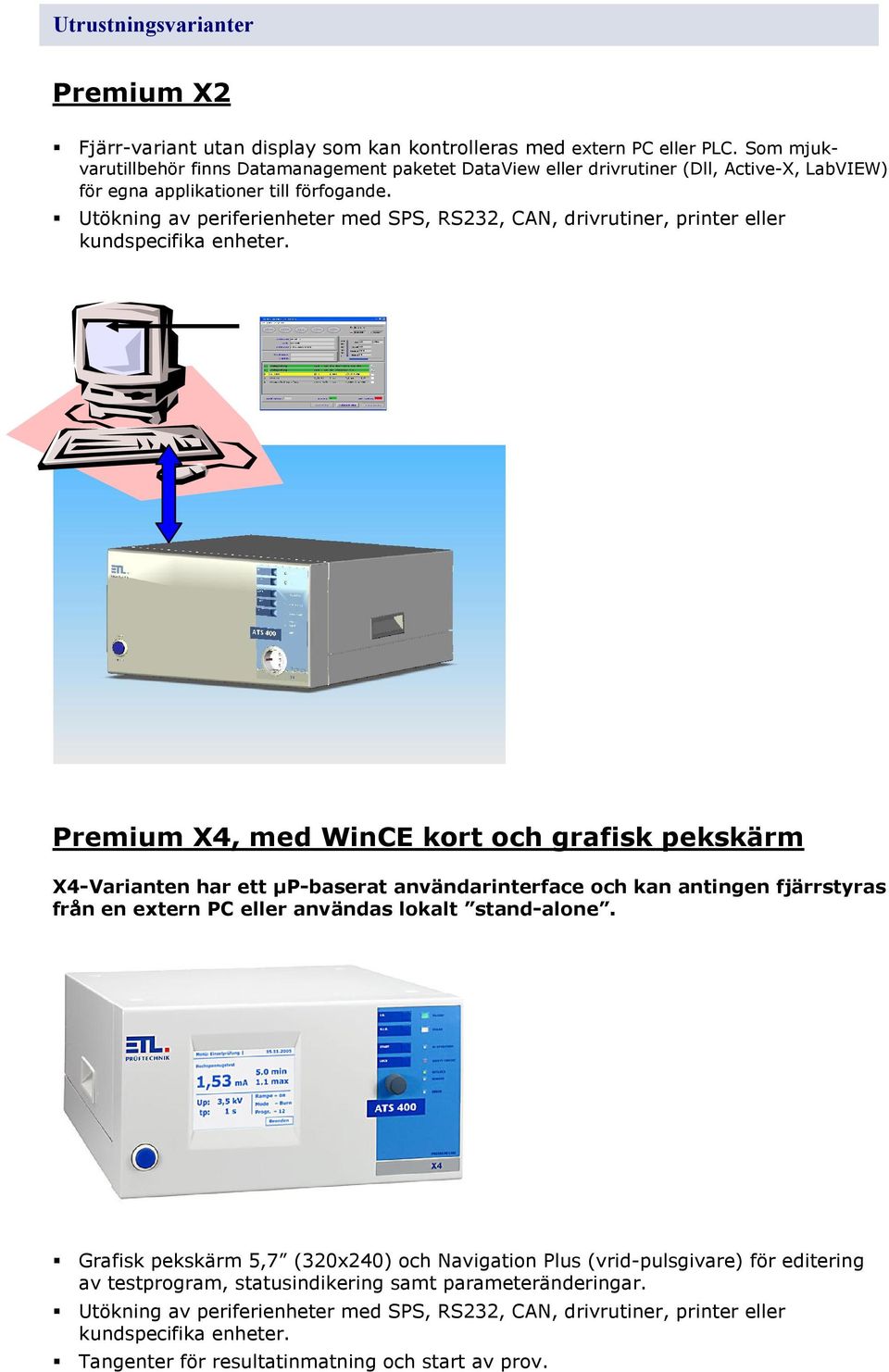

3 Utrustningsvarianter Premium X2 Fjärr-variant utan display som kan kontrolleras med extern PC eller PLC. Som mjukvarutillbehör finns Datamanagement paketet DataView eller drivrutiner (Dll, Active-X, LabVIEW) för egna applikationer till förfogande. Utökning av periferienheter med SPS, RS232, CAN, drivrutiner, printer eller kundspecifika enheter. Premium X4, med WinCE kort och grafisk pekskärm X4-Varianten har ett µp-baserat användarinterface och kan antingen fjärrstyras från en extern PC eller användas lokalt stand-alone. Grafisk pekskärm 5,7 (320x240) och Navigation Plus (vrid-pulsgivare) för editering av testprogram, statusindikering samt parameteränderingar. Utökning av periferienheter med SPS, RS232, CAN, drivrutiner, printer eller kundspecifika enheter. Tangenter för resultatinmatning och start av prov.

4 Premium X5, med WinCE kort och TFT-pekskärm X5-Varianten har ett väl utvecklat användarinterface för Stand-alone användning. Inställningar görs enkelt med den stora pekskärmen på 10,4 (800x600) och Navigation Plus (vrid-pulsgivare). Fjärrkontroll av den här modellen är också möjlig. Funktioner: Med Windows CE kort och 10,4 TFT-pekskärm Testprogram editering Minne för resultat och testprogram Användaradministration Inkl. IO-modul med 2 st USB och LAN. Premium X6, PC-variant utan skärm Lika X8-Varianten dock utan TFT-display. Provsystemet kan användas med en extern monitor eller display. Modellen har Datamanagement paketet ETL DataView, VGA anslutning für extern Monitor samt alla vanliga PC-interface. (ETL DataView meny)

5 Premium X8, PC-variant med TFT-pekskärm X8-Varianten har ett PC-baserat användarinterface och är i första hand avsedd för lokal Stand-alone användning. Inställningar görs mycket bekvämt med den stora pekskärmen på 10,4 (800x600) och Navigation Plus (vridpulsgivare). Fjärrkontroll av den här modellen är också möjlig. Funktioner: Med Datamanagement paket ETL DataView Testprogram editering Minne för resultat och testprogram Användaradministration Automatiskt val av testprogram, t.ex. med streckkodläsare Språkval m.m. Ytterligare interface: Anslutning av tangentbord och mus 2 x USB Ethernet/LAN Extern VGA-anslutning Printeranslutning för t.ex. för A4-protokollutskrift Möjliga Funktioner (option): Fjärr- underhåll med ETL-Viewer Statusmeddelanden via Funktioner Övervakning av provledningarna för ledningsbrott och kontakt till testobjekt För högsta processäkerhet, bra i den händelse av att produktansvarsfrågan tas upp kan det bevisas att testobjektet verkligen har provats. Rampfunktion Inställbar stig- och falltid för mer skonsam provning. Startautomatik: Startsignal ges genom tryck på provpistolerna HTP06C (Patent). Spänning kopplas på först när båda provspetsarna är i säker kontakt med provobjektet Skyddar provobjektet för spänningsspikar och försäkrar att rätt provtid används Reglerad provspänning För konstant provspänning oberoende av nätspänningsvariationer

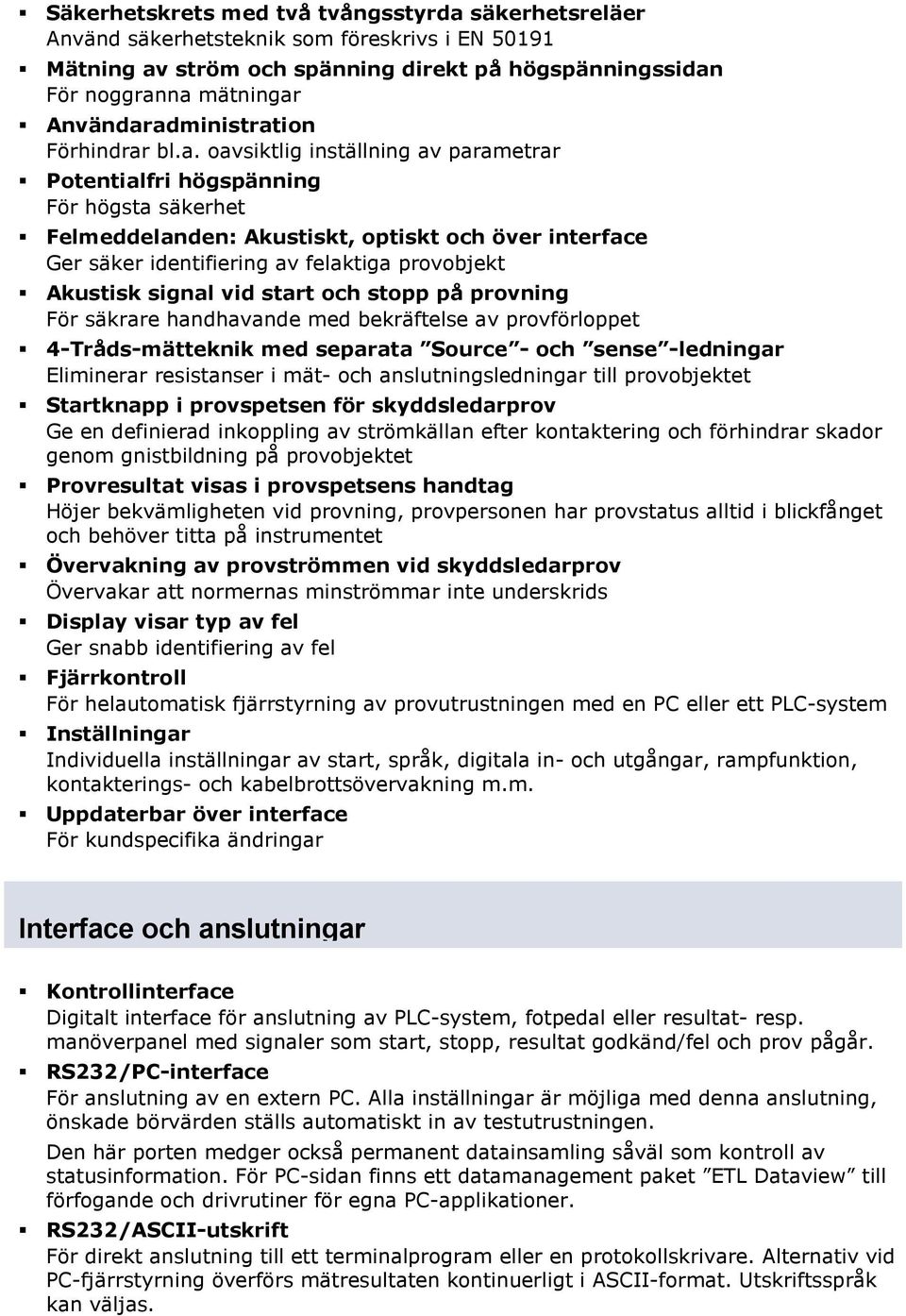

6 Säkerhetskrets med två tvångsstyrda säkerhetsreläer Använd säkerhetsteknik som föreskrivs i EN Mätning av ström och spänning direkt på högspänningssidan För noggranna mätningar Användaradministration Förhindrar bl.a. oavsiktlig inställning av parametrar Potentialfri högspänning För högsta säkerhet Felmeddelanden: Akustiskt, optiskt och över interface Ger säker identifiering av felaktiga provobjekt Akustisk signal vid start och stopp på provning För säkrare handhavande med bekräftelse av provförloppet 4-Tråds-mätteknik med separata Source - och sense -ledningar Eliminerar resistanser i mät- och anslutningsledningar till provobjektet Startknapp i provspetsen för skyddsledarprov Ge en definierad inkoppling av strömkällan efter kontaktering och förhindrar skador genom gnistbildning på provobjektet Provresultat visas i provspetsens handtag Höjer bekvämligheten vid provning, provpersonen har provstatus alltid i blickfånget och behöver titta på instrumentet Övervakning av provströmmen vid skyddsledarprov Övervakar att normernas minströmmar inte underskrids Display visar typ av fel Ger snabb identifiering av fel Fjärrkontroll För helautomatisk fjärrstyrning av provutrustningen med en PC eller ett PLC-system Inställningar Individuella inställningar av start, språk, digitala in- och utgångar, rampfunktion, kontakterings- och kabelbrottsövervakning m.m. Uppdaterbar över interface För kundspecifika ändringar Interface och anslutningar Kontrollinterface Digitalt interface för anslutning av PLC-system, fotpedal eller resultat- resp. manöverpanel med signaler som start, stopp, resultat godkänd/fel och prov pågår. RS232/PC-interface För anslutning av en extern PC. Alla inställningar är möjliga med denna anslutning, önskade börvärden ställs automatiskt in av testutrustningen. Den här porten medger också permanent datainsamling såväl som kontroll av statusinformation. För PC-sidan finns ett datamanagement paket ETL Dataview till förfogande och drivrutiner för egna PC-applikationer. RS232/ASCII-utskrift För direkt anslutning till ett terminalprogram eller en protokollskrivare. Alternativ vid PC-fjärrstyrning överförs mätresultaten kontinuerligt i ASCII-format. Utskriftsspråk kan väljas.

7 CAN-bus Medger utökning av provsystemets funktioner och ytterligare expansion. Med det här interfacet kan ett godtyckligt antal ETL instrument eller CAN-komponenter kopplas samman och fjärrstyras. Säkerhetskrets För implementering av säkerhetskrets i enlighet med EN Det står 3 olika kopplingsmöjligheter till förfogande, prov med provpistoler, provbur eller innanför en spärrlinje. Anslutning av varningslampa För anslutning av en varningslampkombination med röd och grön tydlig lampa enligt EN Optioner (Variant X2 och X4): Ethernet/LAN För anslutning till eget nätverk, t.ex. spara provresultat och provprogram i ett centralt media. 2 x USB För fjärrstyrning och anslutning av yttre minnen och speciella USB-baserade utökningar (t.ex. WLAN) Nedanstående är standard i variant X6 och X8 VGA-Anslutning För anslutning av externa monitorer. Tangentbordsingång För anslutning av externt tangentbord och streckkodläsare. Musingång För anslutning av en mus. Interfaceutökningar För varvtal och analoga DC-spänningar CA Mätsystem AB Telefon: info@camatsystem.com Box TÄBY Telefax: Internet:
