2070 CX LP 2070 CX 2070 CX LP T 2070 CX T. Hjullastare som lyfter mot framtiden. Perfekt både inne och ute.

Transkript

1 CX LP 2070 CX 2070 CX LP T 2070 CX T Hjullastare som lyfter mot framtiden. Perfekt både inne och ute.

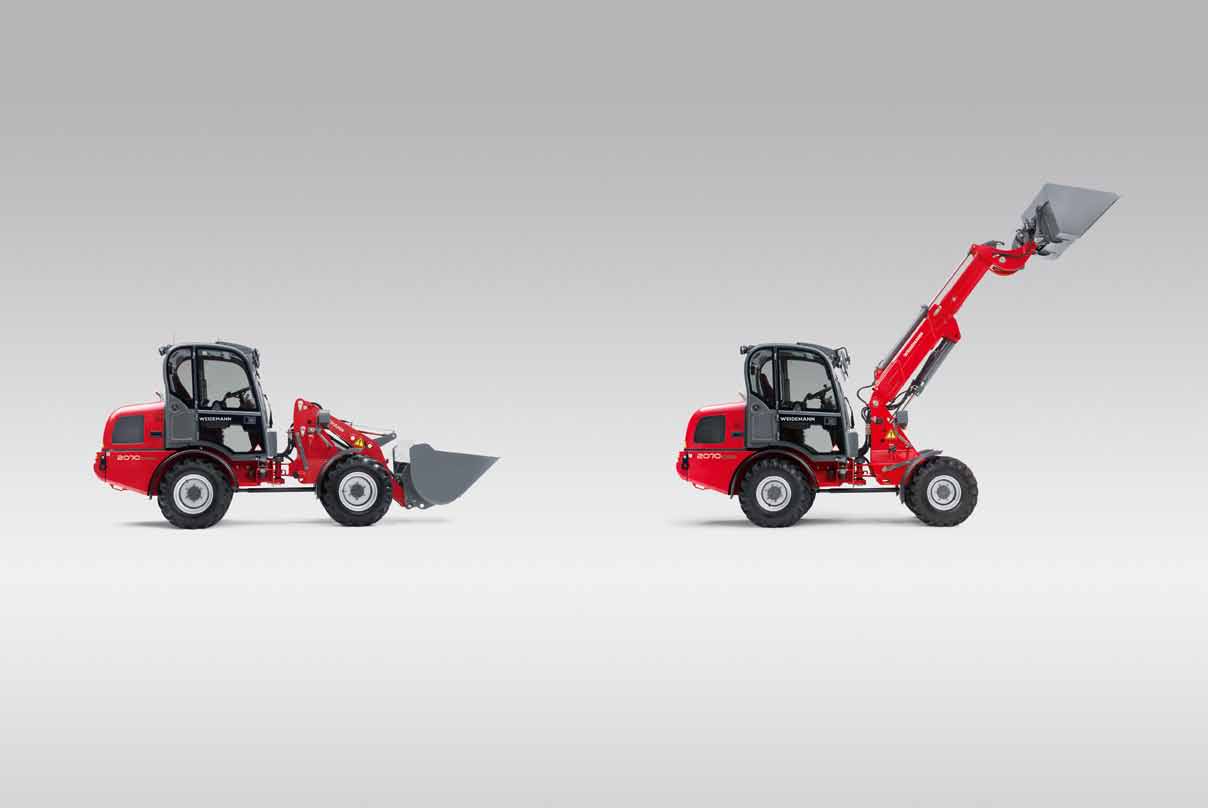

2 Prestanda på hög nivå JOKER. Kompakt, lättmanövrerad, stark och i Tele-version med en enorm lyfthöjd: ett vinnande koncept. Ju viktigare det är med kraftfull mångsidighet, desto mer talar för 20-serien. Vinnartyper som uträttar arbetet. Och som alltid klarar av det.

3 Observera, var aktiv och skörda: Din väg till produktivitet. Jordbruk är åter i ropet... - med avkastning som säkrar värden - med en kapacitet som säkrar framtiden - med en tillväxt som leder till möjligheter. När kvickheten i våra tankar samverkar optimalt med maskinernas flexibilitet och rörlighet i det dagliga arbetet, uppstår en ny kvalitet: en samhörighet som för oss framåt gemensamt. Sedan mer än 50 år. DET LÖNAR SIG ATT GÅ VIDARE: Avkastning som säkrar värden. ATT TÄNKA FRAMÅT MOTIVERAR: Kapacitet som säkrar framtiden. FORTSATT UTVECKLING ÄR MENINGSFULL: Med tillväxt som leder till möjligheter. 4_5 WEIDEMANN JORDBRUK

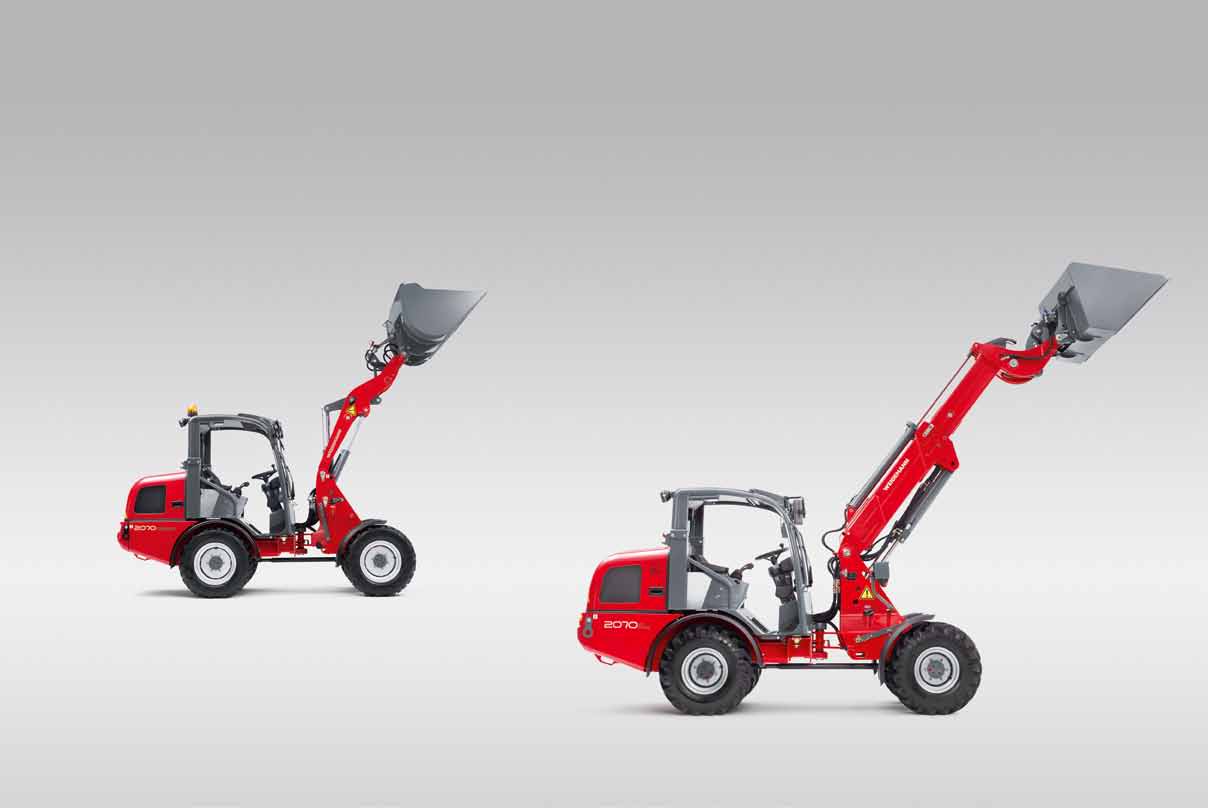

4 Låg konstruktion. Höga vinster: LowPosition (LP) har profil. LP, LP T 2070 LP Robust kinematik med enorma lyft- och brytkrafter. I de båda stora hydraulcylindrarna finns reserver och hela kinematiken är utformad för korta och effektiva arbetscykler. Du plockar upp och lossar transportgodset mycket snabbt. Från rötterna rätt in i framtiden: Med idéer både för idag och imorgon. Det som ursprungligen var tänkt som ett "stallhjälpmedel" har via gårdslastaren och Weidemann Hoftrac utvecklats till en komplett maskinfamilj: med kompakt konstruktion, midjestyrning och maximal rörlighet. LP-konstruktionen har utvecklats av Weidemann för att uppnå en extra låg höjd. Den knyter samman den ursprungliga Hoftrac -idén med nya och starka hjullastarkvaliteter. En arbetsplats att må bra i. Något att unna sig: lågt insteg på båda sidor. Ett komfortsäte som kan anpassas till kroppsvikt och kroppsstorlek. Och inte minst: gott om plats och överblick, vart man än vänder sig. Beprövade redskap som kan bytas utan att du behöver stiga ur. Hydraulisk redskapslåsning som standard och ett stort utbud av användbara redskap gör din 2070 till en flexibel och mycket produktiv universalmaskin såväl inom- som utomhus. 6_7 WEIDEMANN RUNDTUR

5 Många fördelar under ett tak: Både-och istället för antingen-eller. 1 Styrspaken som robust och genomtänkt maskinstyrning. Ergonomiskt, praktiskt, tydligt: med bara en hand styr du lätt och ledigt färdriktningen och maskinens hela kinematik. 2 Stegvist justerbart solskydd. En välgärning då solen står lågt: du undviker att bländas och kan hålla blicken på redskap och arbetsområdet. En viktig säkerhetsfaktor. 3 Underhåll, service, bibehållet värde. Den som bestämmer sig för en Weidemann, kan även dra nytta av maskinens höga tillgänglighet. 4 Motor, hydraulsystem och elsystem är lätt åtkomliga. Vanliga underhålls- och kontrollarbeten utförs snabbt. Du spar både tid och pengar LP Massiv, utskjutande bakviktsplatta för maskinskydd och balansering vid höga lyftkrafter. Genom utsprånget är hela bakdelen inklusive de försänkt monterade baklamporna alltid optimalt skyddad. Var hittar du en kompakt och stark hjullastare som i Low Position-modell (2070 LP) är strax över 2 m hög, som Telelastare kan lyfta nästan 700 kg 5 m upp i luften och med högvärdig CX-utrustning alltid ger ett gott intryck? Hos Weidemann. Var annars? Endast den som uppfyller standardkraven perfekt i det "normala" arbetet, kan prestera något enastående i en undantagssituation. I 2070 är de samlade erfarenheterna och det tekniska kunnandet hos Weidemann koncentrerat i en maskin. Så skönt att det finns så många utmaningar där den här maskinen får en chans att briljera. 4 Med sitt stabila förarskyddstak är gårdslastare 2070 LP T endast 2248 mm hög. Idealmått för användning både inne och ute. Med det låga förarskyddstaket är hela maskinen endast 2133 mm hög och kan därmed även passera genom mycket låga genomfartshöjder. Förarhytten har samma låga höjd som det låga förarskyddstaket. 8_9 WEIDEMANN FÖRDELAR

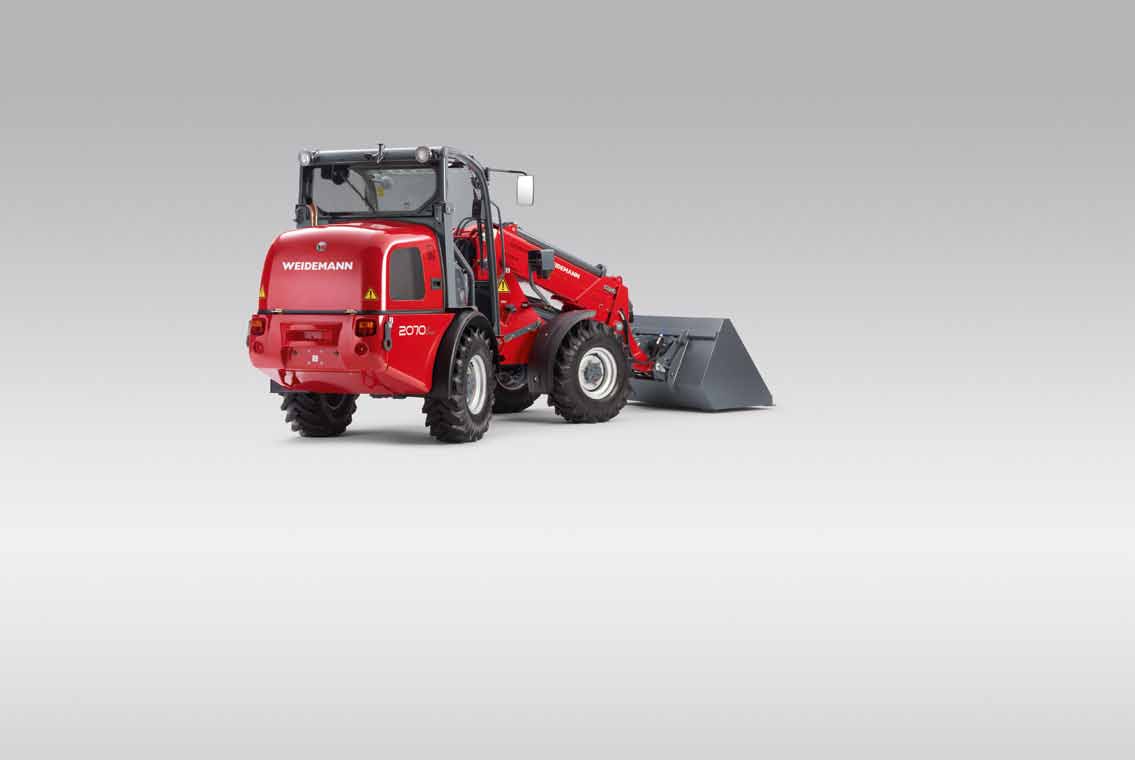

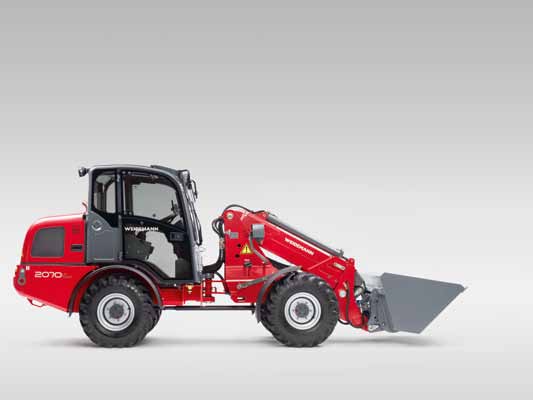

6 Vi har tänkt på allt: Verklighetsbaserad utveckling. Hoftrac framgångssagan. CX, CX T Individuell maskinkonfiguration. Varje Weidemann-hjullastare är måttbeställd. Du väljer motor, förarplats, däck och redskap utifrån dina krav och preferenser CX Kompakt maskin och otroliga lyfthöjder en framtidssäkrad kombination. Böjd lastarm, som även i upplyft läge gör det möjligt att hålla redskapet och lasten i synfältet. Komfortförarhytt i premiumklass som kan tippas åt sidan. Styrspak med servohydraulik, värme, ventilation och fullfjädrat komfortsäte med säkerhetsbälte. Därtill ställbar ratt, uppvärmd bakruta och batterifrånkopplare som standard. Hydraulik och kinematik i Power-dimension. Enorma lyft- och brytkrafter. Hydrauliskt snabbväxlingssystem för en mängd olika arbetsredskap. Mångsidighet som standard. 2 lyftcylindrar med kraftreserver. Ergonomisk arbetsplats och högsta säkerhet för föraren. Förarskyddstak eller förarhytt människan med sina (säkerhets-)behov står alltid i förgrunden hos Weidemann. Två lyftcylindrar som standard och korta arbetscykler. Hela kinematiken är utformad för högsta effektivitet: Du plockar upp och lossar transportgodset mycket snabbt. Ett proffspaket. 4-cylindrig motor från Perkins eller Deutz för en hastighet på upp till 20 km/h. Hydrostatisk och slitagefri fyrhjulsdrift. 100 % el-hydrauliskt tillkopplingsbar differentialspärr på fram- och bakaxeln. Redskapsbyte utan att kliva ur. Hydraulisk redskapslåsning som standard och ett stort utbud av redskap möjliggör en mycket produktiv flexibilitet. Låg tyngdpunkt och Weidemanns midjestyrning. Säker och stabil, fantastisk rörlighet och full drivning oavsett terräng CX LP 2070 CX 2070 CX LP T 2070 CX T 10_11 WEIDEMANN RUNDTUR

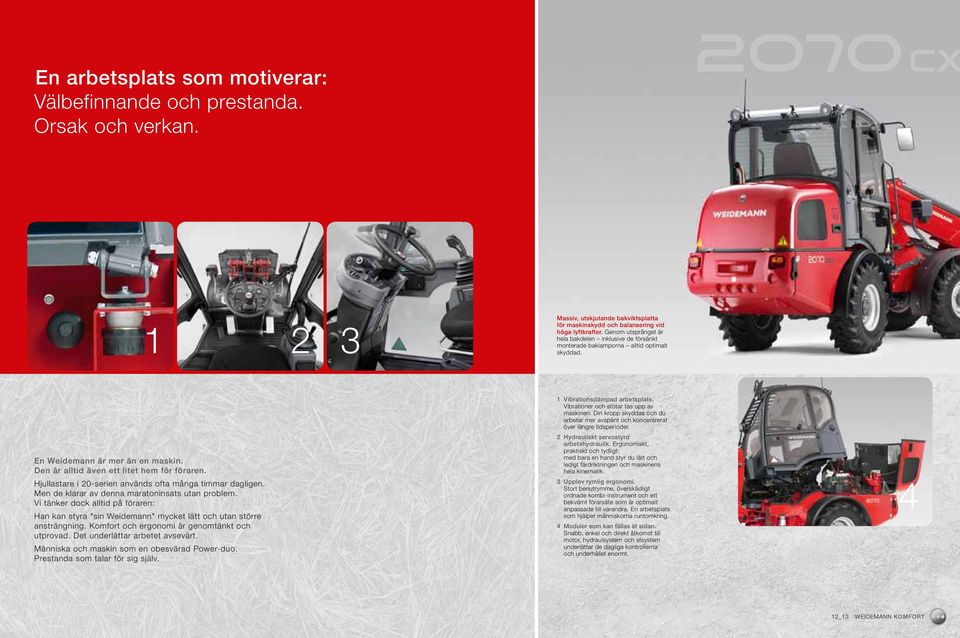

7 En arbetsplats som motiverar: Välbefinnande och prestanda. Orsak och verkan CX Massiv, utskjutande bakviktsplatta för maskinskydd och balansering vid höga lyftkrafter. Genom utsprånget är hela bakdelen inklusive de försänkt monterade baklamporna alltid optimalt skyddad. En Weidemann är mer än en maskin. Den är alltid även ett litet hem för föraren. Hjullastare i 20-serien används ofta många timmar dagligen. Men de klarar av denna maratoninsats utan problem. Vi tänker dock alltid på föraren: Han kan styra "sin Weidemann" mycket lätt och utan större ansträngning. Komfort och ergonomi är genomtänkt och utprovad. Det underlättar arbetet avsevärt. Människa och maskin som en obesvärad Power-duo. Prestanda som talar för sig själv. 1 Vibrationsdämpad arbetsplats. Vibrationer och stötar tas upp av maskinen. Din kropp skyddas och du arbetar mer avspänt och koncentrerat över längre tidsperioder. 2 Hydrauliskt servostyrd arbetshydraulik. Ergonomiskt, praktiskt och tydligt: med bara en hand styr du lätt och ledigt färdriktningen och maskinens hela kinematik. 3 Upplev rymlig ergonomi. Stort benutrymme, överskådligt ordnade kombi-instrument och ett bekvämt förarsäte som är optimalt anpassade till varandra. En arbetsplats som hjälper människorna runtomkring. 4 Moduler som kan fällas åt sidan. Snabb, enkel och direkt åtkomst till motor, hydraulsystem och elsystem underlättar de dagliga kontrollerna och underhållet enormt. 4 12_13 WEIDEMANN KOMFORT

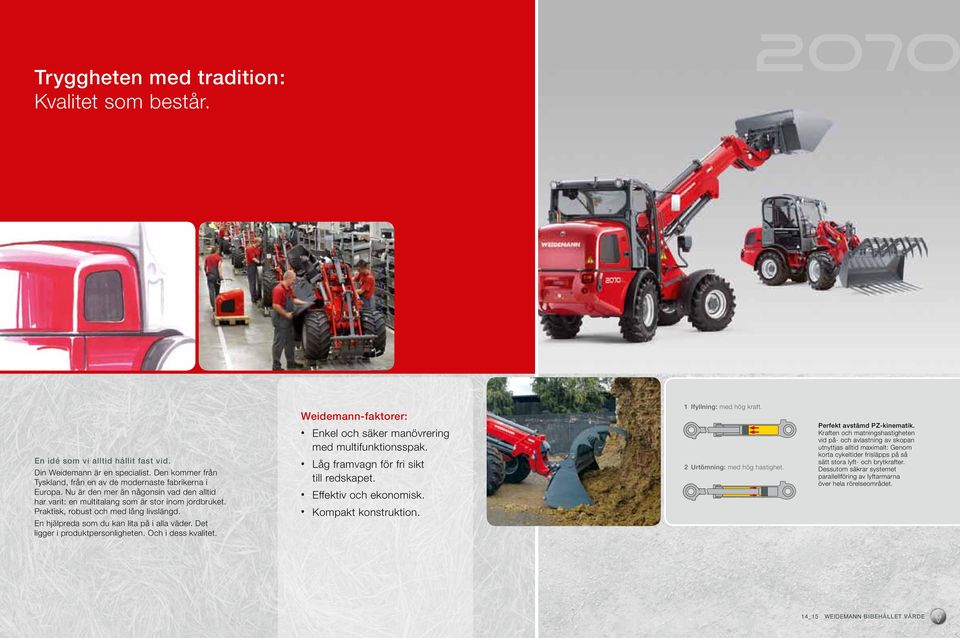

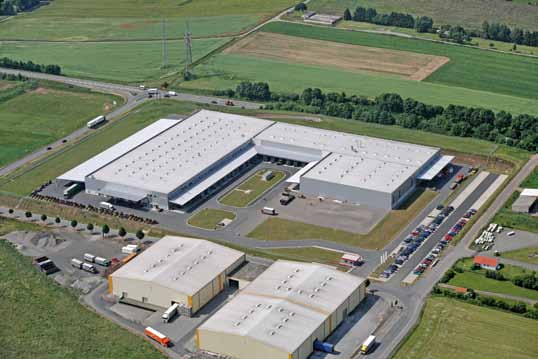

8 Tryggheten med tradition: Kvalitet som består En idé som vi alltid hållit fast vid. Din Weidemann är en specialist. Den kommer från Tyskland, från en av de modernaste fabrikerna i Europa. Nu är den mer än någonsin vad den alltid har varit: en multitalang som är stor inom jordbruket. Praktisk, robust och med lång livslängd. En hjälpreda som du kan lita på i alla väder. Det ligger i produktpersonligheten. Och i dess kvalitet. Weidemann-faktorer: Enkel och säker manövrering med multifunktionsspak. Låg framvagn för fri sikt till redskapet. Effektiv och ekonomisk. Kompakt konstruktion. 1 Ifyllning: med hög kraft. 2 Urtömning: med hög hastighet. Perfekt avstämd PZ-kinematik. Kraften och matningshastigheten vid på- och avlastning av skopan utnyttjas alltid maximalt: Genom korta cykeltider frisläpps på så sätt stora lyft- och brytkrafter. Dessutom säkrar systemet parallellföring av lyftarmarna över hela rörelseområdet. 14_15 WEIDEMANN BIBEHÅLLET VÄRDE

9 En byggsten med system: Alltid med fokus på framtiden MÄRKESLOJALITET. "Med Weidemann passar allt. Och allt växer med helt efter behov och utveckling. Därför är jag lojal mot märket!" G. Wilson, England Mjölkbonde med åkerbruk Komfort med säkerhet. Kör bara fram till redskapet, från sätet kan du sedan lyfta upp det och vid permanent visuell kontakt låsa eller frigöra det hydrauliskt. Detta underlättar arbetet avsevärt. All kraft överförs till lastarmens hydraulik vid krypkörning med krypbromspedalen. Rätt sammansättning: Beprövad teknik, en kombination av nytta med nöje och skicklig anpassning. Utvecklingen inom jordbruket utmanar och stimulerar samtidigt till att tänka i möjligheter: Med 2070 är alla vägar öppna. Som produktiv redskapsbärare är den lika användbar som den klassiska Hoftrac med ett klart plus för kraft och utsikter. Just därför är den här modellen förstavalet för den som inte bara vill visa upp sin framtid, utan även vill kunna tjäna på den. Kombinerad krypbromspedal. Mekanisk och hydraulisk bromsning (krypkörning) endast med en pedal ger flera fördelar: slitaget på driftsbromsarna minskas avsevärt, och du manövrerar alltid maskinen säkert och exakt även vid hög belastning. Underhåll, service, bibehållet värde. Den som bestämmer sig för en Weidemann, kan även dra nytta av maskinens höga tillgänglighet. Varje dag. Med säkerhet. 16_17 16_17 WEIDEMANN WEIDEMANN DRIFTSEKONOMI OPTIONEN

10 Energi ger resultat. TEKNISKA DATA 2070 CX50 LP 2070 CX80 LP 2070 CX CX CX50 LP T 2070 CX80 LP T 2070 CX50 T 2070 CX80 T MOTORDATA Tillverkare Perkins Deutz Perkins Deutz Perkins Deutz Perkins Deutz Motortyp 404 D- 22 TD2011 L04w 404 D- 22 TD2011 L04w 404 D- 22 TD2011 L04w 404 D- 22 TD2011 L04w Cylinderantal Max effekt kw 35,7 55,1 35,7 55,1 35,7 55,1 35,7 55,1 vid varv/min Cylindervolym cm Kylning Vatten Vatten Vatten Vatten Vatten Vatten Vatten Vatten ELSYSTEM Driftsspänning V Batteri Ah Generator A VIKT Tjänstevikt (standard) kg Max lyftkraft dan Tipplast i skopa (enligt ISO 8313) Lastararm kg (1161) 2209 (1239) 2291 (1286) 2457 (1396) horisontell / rak maskin Lastararm kg (954) 1871 (1034) 1952 (1075) 2083 (1162) horisontell / svängd maskin Tipplast i pallgaffel (enligt ISO 8313) Lastararm kg (1037) 1864 (1114) 1953 (1176) 2092 (1274) horisontell / rak maskin Lastararm kg (858) 1605 (930) 1664 (977) 1775 (1061) horisontell / svängd maskin FORDONSDATA Körhastighet (tillval) km/h 0-20 (28) 0-20 (28) 0-20 (28) 0-20 (28) 0-20 (28) 0-20 (28) 0-20 (28) 0-20 (28) Bränslevolym l Hydraulolja l HYDRAULSYSTEM Körhydraulik Flöde l/min , , , ,8 Arbetstryck bar Arbetshydraulik Flöde l/min 49,4 51,75 49,4 51,75 49,4 51,75 49,4 51,75 Arbetstryck bar Alla tekniska uppgifter i den här broschyren baseras på seriemodeller som testats under mellaneuropeiska driftsvillkor och beskriver standardfunktionerna. Utrustning, funktionssätt och tillbehör varierar beroende på modell och tillval samt på landsspecifika riktlinjer i försäljningslandet. Bilderna kan visa produkter som inte har nämnts eller produkter som inte serietillverkas. Beskrivningar, bilder, viktuppgifter och tekniska data är inte bindande och motsvarar teknisk standard vid tiden för tryckning. Vi vidareutvecklar ständigt våra produkter och förbehåller oss därför rätten att göra ändringar avseende konstruktion, utrustning, utseende och teknik utan föregående meddelande därom. Kontakta oss om ni behöver särskilda funktioner som endast kan erhållas tillsammans med tillvalskomponenter och/eller särskilda ramvillkor! Vi svarar gärna på era frågor och ger er information om och under vilka förutsättningar för produkt och omgivningsvillkor som specialfunktionerna är tillgängliga. Om ni har funderingar angående lastkapacitet eller verkningssätt hos våra produkter på grund av särskilda omständigheter rekommenderar vi provarbeten under säkrade ramvillkor. Denna broschyr har tagits fram med största noggrannhet, men avvikelser från bilder eller mått, räknefel, tryckfel eller ofullständigheter kan ändå inte uteslutas. Vi kan därför inte garantera att informationen i broschyren är korrekt eller fullständig. Vi garanterar att våra produkter fungerar felfritt inom ramen för våra allmänna affärsvillkor. Vårt ansvar är begränsat till vad som anges i våra allmänna affärsvillkor. Värde i ( ) gäller fullt utsträckt teleskoparm

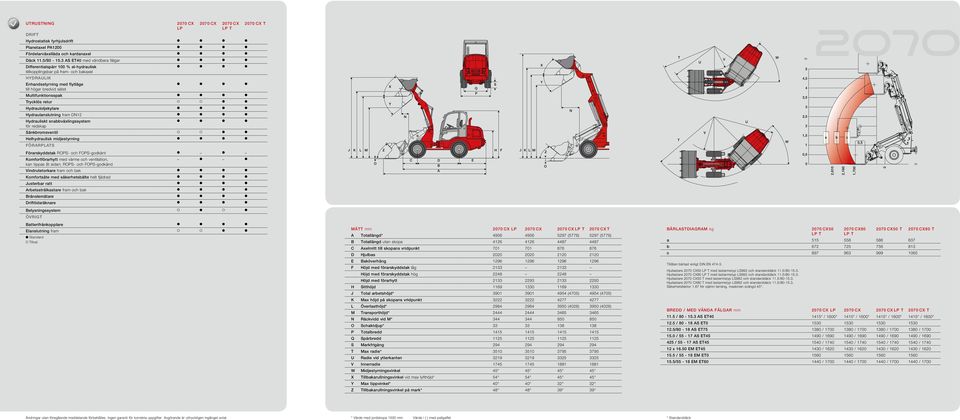

11 UTRUSTNING Drift Hydrostatisk fyrhjulsdrift Planetaxel PA CX LP 2070 CX 2070 CX LP T 2070 CX T 2070 Fördelarväxellåda och kardanaxel Däck 11.5/ AS ET40 med vändbara fälgar Differentialspärr 100 % el-hydraulisk tillkopplingsbar på fram- och bakaxel X T U V W m 5 Hydraulik Enhandsstyrning med flytläge till höger bredvid sätet Multifunktionsspak Trycklös retur Hydrauloljekylare Hydraulanslutning fram DN12 Hydrauliskt snabbväxlingssystem för redskap X Y N Q P S Y N U 4,5 4 3,5 3 2,5 2 Sänkbromsventil Helhydraulisk midjestyrning Förarplats Förarskyddstak ROPS- och FOPS-godkänt Komfortförarhytt med värme och ventilation, kan tippas åt sidan; ROPS- och FOPS-godkänd Vindrutetorkare fram och bak Komfortsäte med säkerhetsbälte helt fjädrad J K L M O Z C D B A E H F J K L M Z O T V W 1,5 1 0,5 0 a 2,610 b 2,160 c 1,700 0,5 0 m Justerbar ratt Arbetsstrålkastare fram och bak Bränslemätare Drifttidsräknare Belysningssystem Övrigt Batterifrånkopplare Elanslutning fram Standard Tillval MÅTT mm 2070 CX LP 2070 CX 2070 CX LP T 2070 CX T A Totallängd* (5776) 5297 (5776) B Totallängd utan skopa C Axelmitt till skopans vridpunkt D Hjulbas E Baköverhäng F Höjd med förarskyddstak låg Höjd med förarskyddstak hög Höjd med förarhytt H Sitthöjd J Total arbetshöjd* (4705) 4954 (4705) K Max höjd på skopans vridpunkt L Överlasthöjd* (4026) 3950 (4026) M Transporthöjd* N Räckvidd vid M* O Schaktdjup* P Totalbredd Q Spårbredd S Markfrigång T Max radie* U Radie vid ytterkanten V Innerradie W Midjestyrningsvinkel X Tillbakarullningsvinkel vid max lyfthöjd* Y Max tippvinkel* Z Tillbakarullningsvinkel på mark* BÄRLASTDIAGRAM kg 2070 CX50 LP T 2070 CX80 LP T 2070 CX50 T 2070 CX80 T a b c Tillåten bärlast enligt DIN EN Hjullastare 2070 CX50 LP T med lastarmstyp LS992 och standarddäck 11.5/ Hjullastare 2070 CX80 LP T med lastarmstyp LS992 och standarddäck 11.5/ Hjullastare 2070 CX50 T med lastarmstyp LS992 och standarddäck 11.5/ Hjullastare 2070 CX80 T med lastarmstyp LS992 och standarddäck 11.5/ Säkerhetsfaktor 1,67 för ojämn terräng, maskinen svängd 45. Bredd / med vända fälgar mm 2070 CX LP 2070 CX 2070 CX LP T 2070 CX T 11.5 / AS ET * / 1600* 1415* / 1600* 1415* / 1600* 1415* / 1600* 12.5 / AS ET /80-18 AS ET / / / / / AS ET / / / / / AS ET / / / / x EM ET / / / / / EM ET /55-18 EM ET / / / / 1700 Ändringar utan föregående meddelande förbehålles. Ingen garanti för korrekta uppgifter. Avgörande är uttryckligen ingånget avtal. * Värde med jordskopa 1500 mm Värde i ( ) med pallgaffel * Standarddäck

12 Framtidsorienterad av tradition. Alltid bäst för sin tid. HOFTRAC Max motoreffekt Driftsvikt Max tipplast skopa Bredd standard 1130 CX30 18,5 kw 1530 kg 776 kg 850 mm 1140 CX30 18,5 kw 1550 kg 798 kg 850 mm 1160 CC30 18,5 kw 1910 kg 905 kg 1044 mm 1160 CC35 24,4 kw 2060 kg 994 kg 1044 mm 1230 CX30 18,5 kw 1920 kg 1064 kg 900 mm 1230 CX35 24,6 kw 1950 kg 1126 kg 900 mm 1240 CX35 LP 24,4 kw 1840 kg 1118 kg 970 mm 1240 CX35 24,6 kw 2080 kg 1158 kg 970 mm 1250 CC35 24,6 kw 2170 kg 1057 kg 1044 mm 1250 CX35 24,6 kw 2290 kg 1262 kg 1044 mm 1250 CX35 förarhytt 24,6 kw 2550 kg 1562 kg 1044 mm 1350 CC45 31,4 kw 2550 kg 1689 kg 1044 mm 1350 CX45 31,4 kw 2700 kg 1972 kg 1044 mm 1350 CX45 förarhytt 31,4 kw 2870 kg 2083 kg 1044 mm 1370 CX50 35,7 kw 2780 kg 1997 kg 1044 mm 1370 CX50 förarhytt 35,7 kw 2880 kg 2120 kg 1044 mm 1770 CX50 35,7 kw 2740 kg 1687 kg 1120 mm 1770 CX50 förarhytt 35,7 kw 2950 kg 1856 kg 1120 mm HJULLASTARE 2070 CX50 LP 35,7 kw 3270 kg 2300 kg 1415 mm 2070 CX80 LP 58,0 kw 3360 kg 2413 kg 1415 mm 2070 CX50 35,7 kw 3630 kg 2585 kg 1415 mm 2070 CX80 58,0 kw 3730 kg 2688 kg 1415 mm 3070 CX60 LP 45,0 kw 4390 kg 2851 kg 1538 mm 3070 CX80 LP 58,0 kw 4390 kg 2851 kg 1538 mm 3070 CX60 45,0 kw 4660 kg 3009 kg 1580 mm 3070 CX80 58,0 kw 4660 kg 3009 kg 1580 mm 4070 CX80 LP 58,0 kw 5230 kg 3002 kg 1750 mm 4070 CX80 58,0 kw 5480 kg 3356 kg 1750 mm 4070 CX100 74,5 kw 5730 kg 3766 kg 1750 mm 8080 CX120 88,0 kw 8400 kg 5400 kg 2240 mm TELESKOPLASTARE 2070 CX50 LP T 35,7 kw 3750 kg 2090 kg 1415 mm 2070 CX80 LP T 58,0 kw 3860 kg 2209 kg 1415 mm 2070 CX50 T 35,7 kw 3970 kg 2291 kg 1415 mm 2070 CX80 T 58,0 kw 4090 kg 2457 kg 1415 mm 3070 CX60 LP T 45,0 kw 4910 kg 2634 kg 1538 mm 3070 CX80 LP T 58,0 kw 4910 kg 2634 kg 1538 mm 3070 CX60 T 45,0 kw 5210 kg 2713 kg 1580 mm 3070 CX80 T 58,0 kw 5210 kg 2713 kg 1580 mm 4070 CX80 T 58,0 kw 5580 kg 3315 kg 1750 mm 4070 CX100 T 74,5 kw 5800 kg 3571 kg 1750 mm T4512 CC35 22,6 kw 2530 kg 1200 kg (nyttolast) 1560 mm T6025 CC70 50,0 kw 4730 kg 2500 kg (nyttolast) 1960 mm Pulverlackering av hög kvalitet. Målet är kvalitet som är beständig. Varaktig för alla. Ärlig och fullständig kvalitet. Material av hög kvalitet i en tjocklek som alltid har något i reserv. Det är Weidemann. Inte alla maskiner som beskrivs och visas på bild här kan levereras till eller är tillåtna i alla länder. 24_25 WEIDEMANN TRADITION

13 2 Vi ser det som vår främsta uppgift att uppfylla vårt löfte med avseende på produkter och tjänster: Tillförlitlighet, pålitlighet, kvalitet, reaktionssnabbhet, flexibilitet och innovation. Kompaktmaskiner från Weidemann utför arbetsuppgifterna även där andra får ge upp. Våra produkter övertygar med kvalitet, kraft, tillförlitlig hydraulik, kompakta mått, innovativ teknik, högsta produktivitet och tillförlitlighet. Weidemann GmbH Mühlhäuser Weg Diemelsee-Flechtdorf Tyskland Tel. +49(0) Fax +49 (0) Weidemann är ett dotterbolag till Wacker Neuson SE, München. 02/2012 SE Art.-nr
