1 MONTAGEANVISNING VÄTSKA-VATTENVÄRMEPUMP» WPF 7 MS» WPF 10 MS» WPF 10 M» WPF 13 M» WPF 16 M

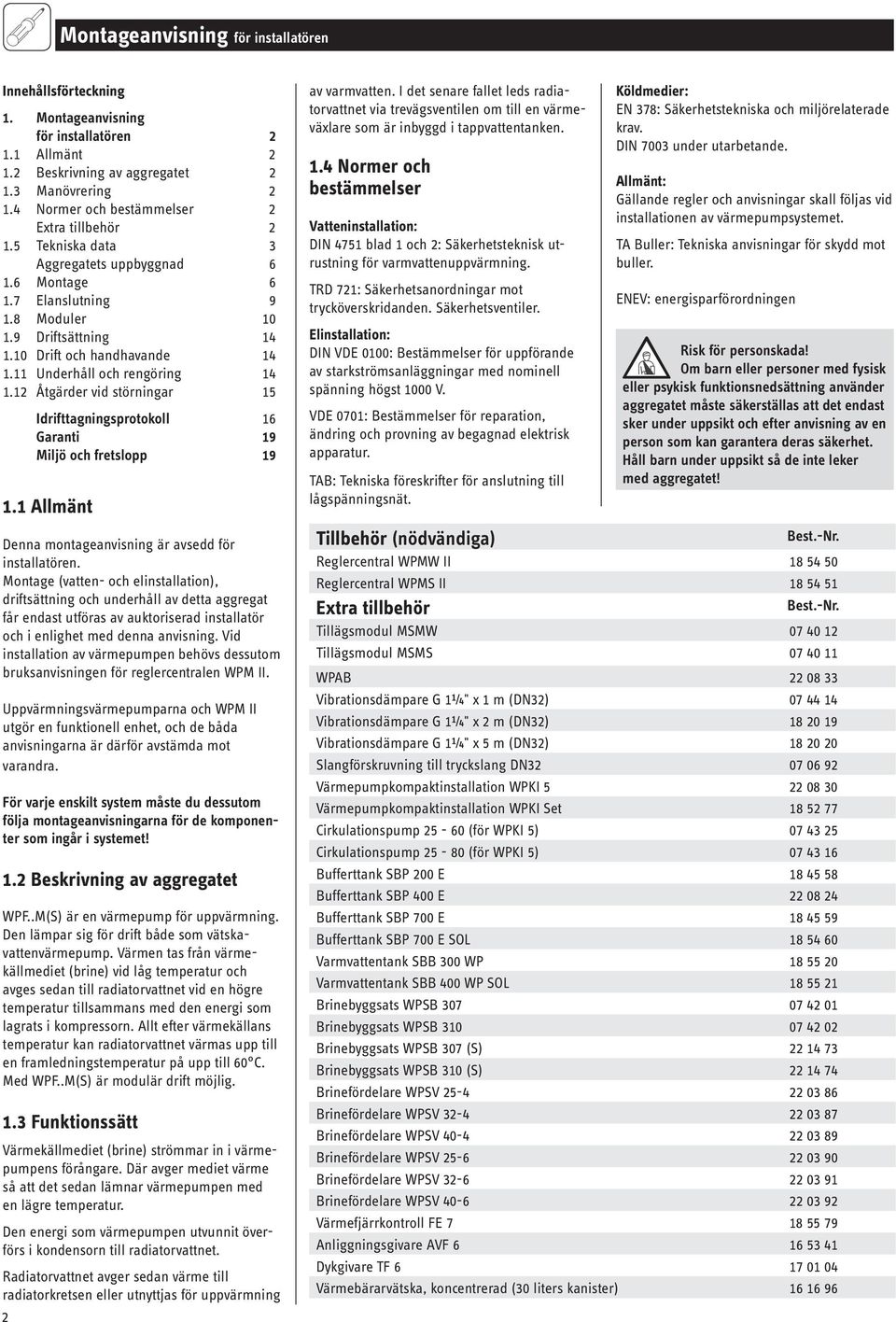

2 Montageanvisning för installatören Innehållsförteckning 1. Montageanvisning för installatören Allmänt Beskrivning av aggregatet Manövrering Normer och bestämmelser 2 Extra tillbehör 2 1. Tekniska data 3 Aggregatets uppbyggnad Montage Elanslutning Moduler Driftsättning Drift och handhavande Underhåll och rengöring Åtgärder vid störningar 1 Idrifttagningsprotokoll 16 Garanti 19 Miljö och fretslopp Allmänt Denna montageanvisning är avsedd för installatören. Montage (vatten- och elinstallation), driftsättning och underhåll av detta aggregat får endast utföras av auktoriserad installatör och i enlighet med denna anvisning. Vid installation av värmepumpen behövs dessutom bruksanvisningen för reglercentralen WPM II. Uppvärmningsvärmepumparna och WPM II utgör en funktionell enhet, och de båda anvisningarna är därför avstämda mot varandra. För varje enskilt system måste du dessutom följa montageanvisningarna för de komponenter som ingår i systemet! 1.2 Beskrivning av aggregatet WPF..M(S) är en värmepump för uppvärmning. Den lämpar sig för drift både som vätskavattenvärmepump. Värmen tas från värmekällmediet (brine) vid låg temperatur och avges sedan till radiator vattnet vid en högre temperatur tillsammans med den energi som lagrats i kompressorn. Allt efter värmekällans temperatur kan radiator vattnet värmas upp till en fram lednings temperatur på upp till 60 C. Med WPF..M(S) är modulär drift möjlig. 1.3 Funktionssätt Värmekällmediet (brine) ström mar in i värmepumpens förångare. Där avger mediet värme så att det sedan lämnar värme pumpen med en lägre temperatur. Den energi som värmepumpen utvunnit överförs i kondensorn till radiatorvattnet. Radiatorvattnet avger sedan värme till radiator kretsen eller utnyttjas för upp värm ning 2 av varmvatten. I det senare fallet leds radiatorvattnet via trevägsventilen om till en värmeväxlare som är inbyggd i tapp vatten tanken. 1.4 Normer och bestämmelser Vatteninstallation: DIN 471 blad 1 och 2: Säkerhetsteknisk utrustning för varmvattenuppvärmning. TRD 721: Säkerhetsanordningar mot trycköverskridanden. Säkerhetsventiler. Elinstallation: DIN VDE 0100: Bestämmelser för upp förande av starkströmsanläggningar med nominell spänning högst 1000 V. VDE 0701: Bestämmelser för reparation, ändring och provning av begagnad elektrisk apparatur. TAB: Tekniska föreskrifter för anslutning till lågspänningsnät. Tillbehör (nödvändiga) Köldmedier: EN 378: Säkerhetstekniska och miljö relaterade krav. DIN 7003 under utarbetande. Allmänt: Gällande regler och anvisningar skall följas vid installationen av värmepumpsystemet. TA Buller: Tekniska anvisningar för skydd mot buller. ENEV: energisparförordningen Risk för personskada! Om barn eller personer med fysisk eller psykisk funktionsnedsättning använder aggregatet måste säkerställas att det endast sker under uppsikt och efter anvisning av en person som kan garantera deras säkerhet. Håll barn under uppsikt så de inte leker med aggregatet! Best.-Nr. Reglercentral WPMW II Reglercentral WPMS II Extra tillbehör Best.-Nr. Tillägsmodul MSMW Tillägsmodul MSMS WPAB Vibrationsdämpare G 1¼" x 1 m (DN32) Vibrationsdämpare G 1¼" x 2 m (DN32) Vibrationsdämpare G 1¼" x m (DN32) Slangförskruvning till tryckslang DN Värmepumpkompaktinstallation WPKI Värmepumpkompaktinstallation WPKI Set Cirkulationspump 2-60 (för WPKI ) Cirkulationspump 2-80 (för WPKI ) Bufferttank SBP 200 E Bufferttank SBP 400 E Bufferttank SBP 700 E Bufferttank SBP 700 E SOL Varmvattentank SBB 300 WP Varmvattentank SBB 400 WP SOL Brinebyggsats WPSB Brinebyggsats WPSB Brinebyggsats WPSB 307 (S) Brinebyggsats WPSB 310 (S) Brinefördelare WPSV Brinefördelare WPSV Brinefördelare WPSV Brinefördelare WPSV Brinefördelare WPSV Brinefördelare WPSV Värmefjärrkontroll FE Anliggningsgivare AVF Dykgivare TF Värmebärarvätska, koncentrerad (30 liters kanister)

3 1. Tekniska data Värmepump Typ WPF 7 MS WPF 10 M(S) WPF 13 M WPF 16 M Beställningsnr (22 2 2) Utförandeform och funktionssätt Utförandeform: kompakt / split / öppet utförande Funktionssätt kompakt monovalent bivalent - alternativt bivalent - parallellt Yttermått, vikter, anslutningsmått Yttermått H/B/Dj mm 971 x 10 x x 10 x x 10 x x 10 x 640 Vikt kg Köldmedium Typ R 410A Påfyllningsvikt kg se typskylt Tillåtet övertryck MPa 4,3 Röranslutningsstuds på värmesidan tum G 1¼ utvändig G 1¼ utvändig G 1¼ utvändig G 1¼ utvändig Röranslutningsstuds på värmekällsidan tum G 1¼ utvändig G 1¼ utvändig G 1¼ utvändig G 1¼ utvändig Material i förångare Material i kondensor /Cu /Cu Effektuppgifter värmepump (EN 2) Värmeeffekt för B0/W3 1 ) kw 7,8 9,9 (9,9) 13,4 16,3 Kyleffekt för B0/W3 1 ) kw 6,1 7,8 (7,8) 10,4 12,8 Effektförbrukning för B0/W3 1 ) kw 1,78 2,2 (2,2) 3,0 3, Värmefaktor för B0/W3 1 ) 4,4 4, (4,) 4,4 4,7 Radiatorvattentemperaturspridning vid B0/V3 1 ) K (10) Värmebärare Värmebärarmedium varma sidan / kalla sidan Vätska beredd av vatten med 33 volymprocent Antifrogen N Minimiflöde varma sidan m 3 /h 0,7 0,9 1,2 1, kalla sidan m 3 /h 1,9 2,2 3,1 3,8 Tillåtet övertryck varma sidan och kalla sidan MPa 0,3 0,3 0,3 0,3 Intern tryckdifferens kalla sidan 2 ) hpa Drifttemperaturgränser Köldbärare min. / Köldbärare max 3) ) C / 20, kortvarigt (max 30 min) tillåts källtemperaturer upp till 40 C Värmevatten min./värmevatten max. 3 ) C 1 / 60 Elektriska data Säkring Nät, kompressor Styrkrets A A C 2 A C 16 A C 16 A (C 2 A) C 16 A (C 16 A) C 16 A C 16 A C 16 A C 16 A Skyddsklass EN 6029 (DIN VDE 0470) IP 20 IP 20 IP 20 IP 20 Spänning / frekvens, kompressor V/Hz 1-fas/PE~400/0 3-fas/PE~400/0 (1-fas/PE~400/0) 3-fas/PE~400/0 3-fas/PE~400/0 Spänning / frekvens, styrkrets V/Hz 1-fas/N/PE~230/0 1-fas/N/PE~230/0 1-fas/N/PE~230/0 1-fas/N/PE~230/0 Startström: för WPF...M Startström: för WPF...M(S) med WPAB (LRA) A A 32 / / Elektrisk effektförbrukning kompressor 4 ) kw 3,0 3,8,2,8 Korrosionsskydd, hölje förzinkning / delvis lackering Gällande säkerhetsbestämmelser DIN EN 6033, DIN 897, maskindirektiv 89/336/EEC, lågspänningsdirektiv 73/23/EEC Ljudeffektnivå ) db(a) ) B0/V3 = Brineinloppstemperatur 0 C, värmeframledning 3 C. 2 ) För B0/W3 3 ) Köldbärare = kalla sidan Värmevatten = varma sidan 4 ) Vid : B20/V60 ) För B10/V0 enligt DIN EN 2 3

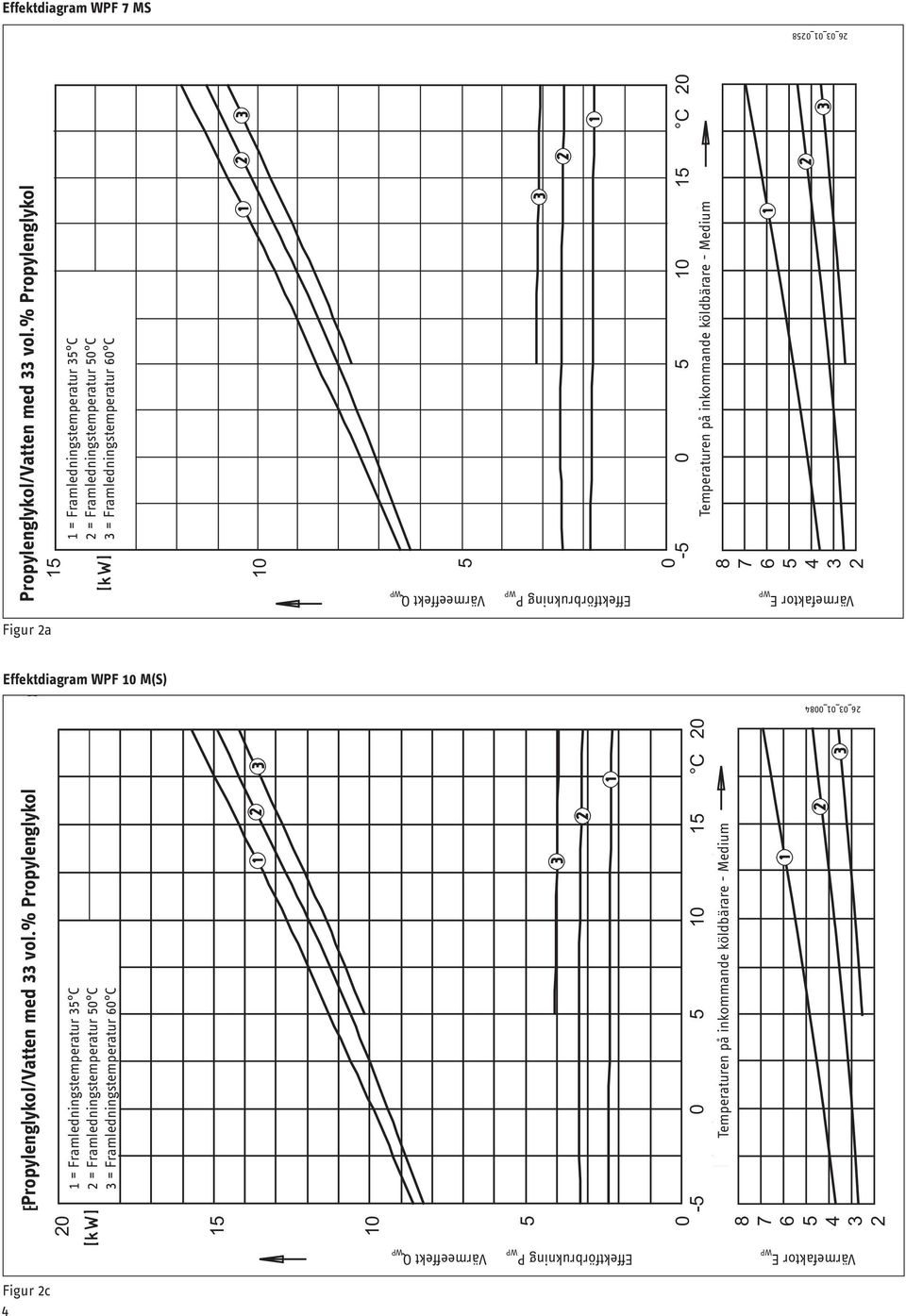

4 Effektdiagram WPF 7 MS Effektdiagram WPF 10 M(S) Ethylenglykol/Wassergemisch Propylenglykol/Vatten med 33 vol.% mit Propylenglykol 33 Vol.% Ethylenglyko 1 1 = = Framledningstemperatur Vorlauftemperatur 3 3 C Volllast 2 2 = = Framledningstemperatur Vorlauftemperatur 0 C 0 C Volllast 3 = Vorlauftemperatur 60 C Volllast 3 = Framledningstemperatur 60 C Temperaturen på inkommande köldbärare - Medium 1 C 20 Värmefaktor EWP Effektförbrukning P WP Värmeeffekt Q WP 26_03_01_ _03_01_028 Propylenglykol/Vatten Ethylenglykol/Wassergemisch med 33 vol.% mit Propylenglykol 33 Vol.% Ethylenglykol 1 1 = Framledningstemperatur 3 C 1 = Vorlauftemperatur 3 C Volllast 2 = 2 Framledningstemperatur = Vorlauftemperatur 0 C 0 C Volllast 3 = 3 Framledningstemperatur = Vorlauftemperatur 60 C 60 C Volllast C 20 Temperaturen på inkommande köldbärare - Medium Värmefaktor EWP Effektförbrukning P WP Värmeeffekt Q WP Figur 2a Figur 2c 4

5 Effekdiagram WPF 13 M Ethylenglykol/Wassergemisch Propylenglykol/Vatten med 33 vol.% mit Propylenglykol 33 Vol.% Ethylenglyk 1 = 1 Framledningstemperatur = Vorlauftemperatur 3 3 C Volllast 2 = 2 Framledningstemperatur = Vorlauftemperatur 0 0 C Volllast 3 = 3 Framledningstemperatur = Vorlauftemperatur 60 C 60 C Volllast 1 C _03_01_ Temperaturen på inkommande köldbärare - Medium Värmefaktor EWP Effektförbrukning P WP Värmeeffekt Q WP Figur 2b Effektdiagram WPF 16 M Ehtylenglykol/Wassergemisch mit 33 Vol.% Ethylenglykol 30 Propylenglykol/Vatten med 33 Vol.% Propylenglykol 1 = 1 Framledningstemperatur = Vorlauftemperatur 3 3 C Volllast 2 = 2 Framledningstemperatur = Vorlauftemperatur 0 0 C Volllast 3 = 3 Framledningstemperatur = Vorlauftemperatur C Volllast C 20 26_03_01_ Temperaturen på inkommande köldbärare - Medium Värmefaktor EWP Effektförbrukning P WP Värmeeffekt Q WP Figur 2d

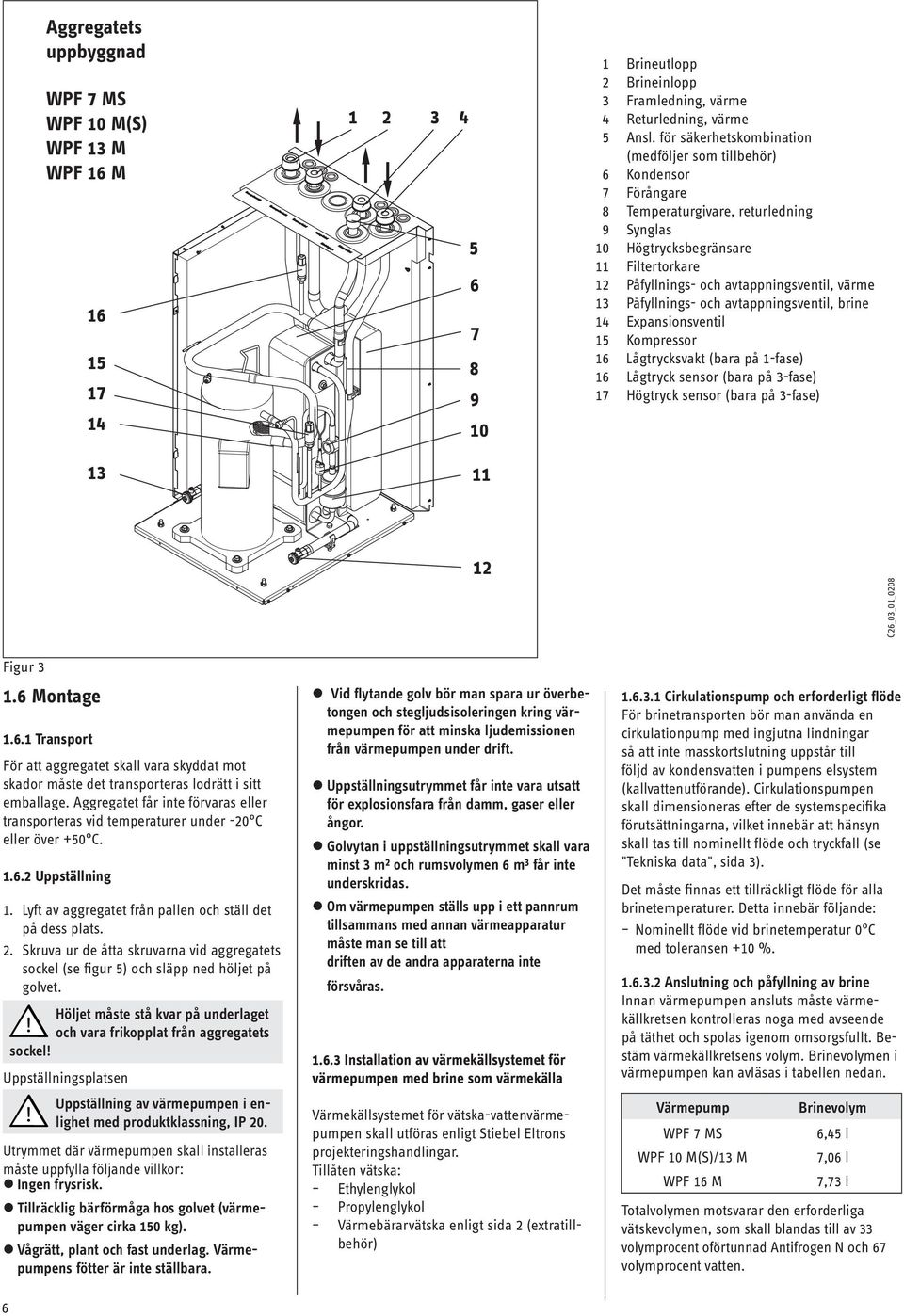

6 Aggregatets uppbyggnad WPF 7 MS WPF 10 M(S) WPF 13 M WPF 16 M Brineutlopp 2 Brineinlopp 3 Framledning, värme 4 Returledning, värme Ansl. för säkerhetskombination (medföljer som tillbehör) 6 Kondensor 7 Förångare 8 Temperaturgivare, returledning 9 Synglas 10 Högtrycksbegränsare 11 Filtertorkare 12 Påfyllnings- och avtappningsventil, värme 13 Påfyllnings- och avtappningsventil, brine 14 Expansionsventil 1 Kompressor 16 Lågtrycksvakt (bara på 1-fase) 16 Lågtryck sensor (bara på 3-fase) 17 Högtryck sensor (bara på 3-fase) 12 C26_03_01_0208 Figur Montage Transport För att aggregatet skall vara skyddat mot skador måste det transporteras lodrätt i sitt emballage. Aggregatet får inte förvaras eller transporteras vid temperaturer under -20 C eller över +0 C Uppställning 1. Lyft av aggregatet från pallen och ställ det på dess plats. 2. Skruva ur de åtta skruvarna vid aggregatets sockel (se figur ) och släpp ned höljet på golvet. Höljet måste stå kvar på underlaget! och vara frikopplat från aggregatets sockel! Uppställningsplatsen Uppställning av värmepumpen i enlighet med produktklassning, IP! 20. Utrymmet där värmepumpen skall installeras måste uppfylla följande villkor: Ingen frysrisk. Tillräcklig bärförmåga hos golvet (värmepumpen väger cirka 10 kg). Vågrätt, plant och fast underlag. Värmepumpens fötter är inte ställbara. Vid flytande golv bör man spara ur överbetongen och stegljudsisoleringen kring värmepumpen för att minska ljudemissionen från värmepumpen under drift. Uppställningsutrymmet får inte vara utsatt för explosionsfara från damm, gaser eller ångor. Golvytan i uppställningsutrymmet skall vara minst 3 m² och rumsvolymen 6 m³ får inte underskridas. Om värmepumpen ställs upp i ett pannrum tillsammans med annan värmeapparatur måste man se till att driften av de andra apparaterna inte försvåras Installation av värmekällsystemet för värmepumpen med brine som värmekälla Värmekällsystemet för vätska-vattenvärmepumpen skall utföras enligt Stiebel Eltrons projekteringshandlingar. Tillåten vätska: Ethylenglykol Propylenglykol Värmebärarvätska enligt sida 2 (extratillbehör) Cirkulationspump och erforderligt flöde För brinetransporten bör man använda en cirkulationpump med ingjutna lindningar så att inte masskortslutning uppstår till följd av kondensvatten i pumpens elsystem (kallvattenutförande). Cirkulationspumpen skall dimensioneras efter de systemspecifika förutsättningarna, vilket innebär att hänsyn skall tas till nominellt flöde och tryckfall (se "Tekniska data", sida 3). Det måste finnas ett tillräckligt flöde för alla brinetemperaturer. Detta innebär följande: Nominellt flöde vid brinetemperatur 0 C med toleransen +10 % Anslutning och påfyllning av brine Innan värmepumpen ansluts måste värmekällkretsen kontrolleras noga med avseende på täthet och spolas igenom omsorgsfullt. Bestäm värmekällkretsens volym. Brine volymen i värmepumpen kan avläsas i tabellen nedan. Värmepump WPF 7 MS WPF 10 M(S)/13 M WPF 16 M Brinevolym 6,4 l 7,06 l 7,73 l Totalvolymen motsvarar den erforderliga vätskevolymen, som skall blandas till av 33 volymprocent oförtunnad Antifrogen N och 67 volymprocent vatten. 6

7 Figur. 4 Mått i mm Demontering av höljet 26_03_01_ _03_01_ Sole-Austritt 2 Sole-Eintritt 3 Heizungs-Vorlauf 4 Heizungs-Rücklauf Anschluss für Sicherheitsgruppe (im Beipack enthalten) 6 Anschluß für elektr. Leitungen Figur. 7 1 Stegljudsisolering 2 Flytande golv Figur. Montering av höljet Gör ursparning i golvbetongen och stegljudsisoleringen _03_01_ C26_03_01_ _03_01_0211 Figur 6 Figur. 8 7

8 Blandningsförhållande: 1 enhet oförtunnad Antifrogen N blandas med 2 enheter vatten (högsta kloridhalt i vattnet 300 ppm) och får först därefter fyllas på i systemet. Kontroll av brinekoncentrationen: Beräkna densiteten hos antifrogenvattenblandningen (t.ex. med areometer). Med ledning av den uppmätta densiteten och temperaturen kan den aktuella koncentra-tionen avläsas i diagrammet (figur 10). Angivna effektdata avser Antifrogen! N. Om Antifrogen L används blir effektdata (se Tekniska data) något annorlunda. För att hindra överföring av buller bör värmekällkretsen anslutas till värmepumpen med flexibla tryckslangar (beställningsnr. se avsnitt 2.2) Kontroll av flödet (skall genomföras när värmepumpen tas i bruk första gången) Mät fram- och returledningstemperaturerna på värmekällsidan. Beräkna i detta sammanhang temperaturdifferensen mellan de två mätvärdena vid värmepumpens anslutningsrör, under värmeisoleringen. Diagrammet (figur 9) visar temperaturspridningen vid nominellt luftflöde. När värmepumpen används måste! man ställa in parametern 12 i driftsättnings listan i reglercentralen på värdet "Ethylenglykol, eftersom värmepumpen annars kopplas ifrån av frysskyddsvakten vid temperaturer under 7 C. Källinloppstemperaturen kan avläsas på reglercentralens display under systemparametern InfoTemp Installation av värmeutnyttjandesystemet Värmeutnyttjandesystemet (radiatorkretsen) skall utföras enligt gällande tekniska riktlinjer. För den säkerhetstekniska utformningen av värmesystemet gäller DIN 471 blad 2. Innan värmepumpen ansluts till värmesystemet måste den täthetsprovas, spolas igenom grundligt, fyllas på och avluftas omsorgsfullt. Påfyllning av värmeanläggning Följ VDI 203, blad 1, vid påfyllning av anläggningen med värmevatten. Detta innebär särskilt att summan av det totala påfyllnings- och kompletteringsvattnet inte får överskrida tre gånger värmeanläggningens nominella volym under anläggningens livslängd, att summan av jordalkalierna i vattnet måste vara <3,0 mol/m³, 8 att vattnets totala hårdhetsgrad måste vara <16,8 dh och att vattnet måste avhärdas om ovanstående krav inte uppfylls. Om den specifika anläggningsvolymen >20 l/ kw värmeeffekt (till exempel anläggningar med ackumulatortank), ska värmevattnet alltid avhärdas. Se noga till att fram- och returledningarna för radiatorvattnet ansluts rätt (figur 9). För att förhindra stomljudöverföring via vattnet måste flexibla tryckslangar användas (best.nr. se sida 2). Värmeisoleringen skall utföras enligt värmesystemförordningen Bufferttank För att få en störningsfri drift av värmepumpen rekommenderar vi att en bufferttank används. Tanken svarar för den hydrauliska frånkopplingen av flödena i värmepump- och radiatorkretsarna. Om flödet i radiatorkretsen minskas, t.ex. med hjälp av termostatventiler, förblir flödet i värmepumpkretsen konstant. Tryckdifferenser och nominella flöden Temperaturspridning vid nominellt flöde Temperaturdifferenz Temperaturdifferens [K] (K) Figur Quelleneintrittstemperatur Inkommande köldbärare ( C) [ C] Cirkulationspump (radiatorvattenpump) Vid användning av bufferttanken SBP 200 och värmepumpkompakt-installationen WPKI skall cirkulationspumpen väljas och installeras enligt montageinstruktionen för WPKI. Det totala tryckfallet fås genom addition av tryckfallen i värmepumpen, förbindelseledningarna och WPKI Extra extern tillsatsvärme I bivalenta värmesystem måste värmepumpen alltid kopplas in i tillsatsvärmekällans (t.ex. oljepannans) returledning. Hög radiatorvattentemperatur: I bivalenta värmesystem får returvattnet från tillsatsvärmen rinna igenom värmepumpen omedelbart efter frånkopplingen med en temperatur som är högst 60 C. Tidigast 10 minuter efter frånkopplingen får temperaturen uppgå till 70 C. Typ av värmepump WPF...M(S) Nominellt flöde m³/h 0,7 0,9 1,2 1, Tryckdifferens hos värmepump vid nominellt flöde hpa Tryckdifferens hos kompaktinstallation WPKI vid hpa nominellt flöde Tryckdifferens hos förbindelseledningen 3x1, vid nominellt flöde hpa/m 0,8*) 0,9*) 1,0*) 1,3*) *) Värdena hänvisar till raka rör. Böjar, ventiler, flödesmätare etc. måste läggas till för att få det totala tryckfallet Sole - HV 3 C Vatten/Glykolblandning - HV 3 C Sole - HV 0 C Vatten/Glykolblandning - HV 0 C 26_03_01_0143

9 Brinekoncentration g/cm 3 1,130 1,120 1,110 1,100 Densitet hos blandningar av Antifrogen N med vatten i olika koncentrationer 100 VOL-% = Ethylenglykol 1.7 Elanslutning Elanslutningen måste anmälas till ansvarig energileverantör. Anslutningsarbeten får bara utföras av behörig installatör och i enlighet med denna anvisning! Aggregatet måste göras spänningsfritt innan några arbeten på! kopplingsboxen utförs. Följ VDE 0100 och den lokala energi-leverantörens föreskrifter. 1,090 1,080 1,070 1,060 1,00 40 VOL-% = (-2 C) 60 VOL-% = (-0 C) 2 VOL-% = (-40 C) 44 VOL-% = (-30 C) 37 VOL-% = (-23 C) Enligt VDE skall följande kabeldiameter dras som motsvarar säkringen: Säkring Kabeldiameter 16 A 2, mm² 1, mm² vid dragning av endast två belastade ledare och på en vägg eller i elinstallationsrör på en vägg. 1,040 1,030 1, VOL-% = (-1 C) 20 VOL-% = (-10 C) 26_03_01_ A 6,0 mm² vid dragning i en vägg. 4,0 mm² vid dragning av en kabel med fleraledare på en vägg eller i elinstallationsrör på en vägg. 1,010 Säkring, se Tekniska data 1,000 0,990 0,980 O 0 = Frostsäkerhet Frostsicherheit 0 VOL-% = Wasser Vatten Värmepumpen måste kunna kopplas bort allpoligt från nätet med hjälp av en ytter-ligare anordning med minst 3 mm frånskilj-ningsavstånd. För detta kan reläer, säkringar, lågspänningsbrytare etc. användas. Dessa ingår i elinstallationen. Figur C Värmemätare Om värmemätare monteras på radiatorsidan måste hänsyn tas till det extra tryckfallet. Smutsuppsamlarna i värmemätarna blir lätt igensatta av de smutspartiklar som förs med radiatorvattnet, så att tryckfallet ökar ytterligare Syrediffusion Vid ej diffusionstäta golvvärmesystem med plaströr eller vid öppna värmesystem kan korrosion uppträda på ståldetaljerna som följd av syrediffusion, om värmeelement, rör eller förrådstankar av stål används. Korrosionsprodukterna, t.ex. rostslam, kan avsättas i värmepumpens kondensor och minska genomströmningsareorna, vilket medför effektförluster i värmepumpen eller avstängning via högtrycksvakten. Därför bör öppna värmesystem eller stålrörinstallationer i kombination med ej diffusionstäta golvvärmesystem med plaströr undvikas Stenbildning Omfattningen av stenbildningen i radiatorvattensystem avgörs av vattnets beskaffenhet, driftförhållandena och volymen. För att förhindra skador på ventiler, värmeväxlare och elpatroner måste du kontrollera vattnets beskaffenhet och göra en bedömning enligt VDI 203. Anmärkning: Det räcker inte att känna till hårdhetsgraden enligt tvättmedelslagen. Stenbildningen bestäms av koncentrationen av kalciumvätekarbonat, Ca(HCO 3 ) 2. Uppgifter om detta finns hos ditt vattenförsörjnings-företag. Anslutningsklämmorna finns i kopplingsskåpet på WPF..M (figur 11 och 13) och går att komma åt om man tar bort frontluckan (figur ). För att aggregatet skall kunna anslutas elektriskt måste också locket (figur ) tas bort. I kopplingsskåpet ansluts följande komponenter.: Spänningsmatningen till värmepumpens styrning IWS II Spänningsmatningen till kompressorn Bussledningen Se noga till att High, Ground och Low blir rätt kopplade. För att kunna köra värmepumpen i stand alone läge via plint X4/2 måste byglingen mellan X4/1 och X4/2 tas bort. IWS II (förkortning för "integrerad värmepumpstyrning") är ett kort som finns inbyggt som standard i värmepumparnas kopplingsskåp. IWS II kopplar kompressorns och startströmbegränsningens effektreläer och innehåller signalingångarna för högtrycks, lågtrycks och samlingsstörning samt bussgränssnittet mot WPM II. 9

10 Till anslutningarna får enbart sådana ledningar användas som uppfyller gällande föreskrifter. Dragavlastningens funktion måste kontrolleras. Bussledning: J-Y (St) 2x2x0,8 Följ bruksanvisningen för reglercentralen WPM II. Cirkulationspumpen för värmeutnyttjandesidan ansluts enligt gällande elritning. STAND-ALONE-drift. I nödsituationer kan värmepumpen köras även utan reglercentralen (se sida 1). När frontluckan sätts tillbaka måste, som figur 6 visar, skarvplåten monteras med tillhörande skruvar och tandbrickor (medföljer som tillbehör). Alla anslutningsledningar och givarledningar måste ledas genom respektive genomföringar i bakväggen (pos. 6 på figur 7). WPF...M (3-fas)! Kompressorn kan bara köras i en rotationsriktning. Om kompressorn inte startar måste man ändra fasföljden genom att kasta om två av faserna. Fasföljden kontrolleras med hjälp av den röda lysdioden på fasövervakningsrelät (figur 11). Om den röda dioden lyser är fasföljden riktig. 1.8 Moduler Vid moduluppställning skall de enskilda värmepumparna kopplas samman via bussklämmorna 1,2 och 3. Se noga till att High, Low och Ground blir rätt anslutna både på WPM II och på värmepumpen. Köldbärare/vatten värmepump, WPF...M (3-fas) 3/PE~400V 0Hz 1/N/PE~230V 0Hz PE X3 X4 X2 X3 WP Nätanslutning Värmepump (kompressor) L1, L2, L3, PE X4 Anslutningsplint, styrning Nätanslutning L, N, PE Styringångar: Ext. reglerdon. Stand-alone-drift De 2 strömkretsarna värmepump och styrning måste säkras var för sig. Fasövervakningsrelä X2 Anslutningsplint, klenspänning 1 Buss High 2 Buss Low 3 Buss jord 4 och Temperaturgivare C26_03_01_0239 Figur

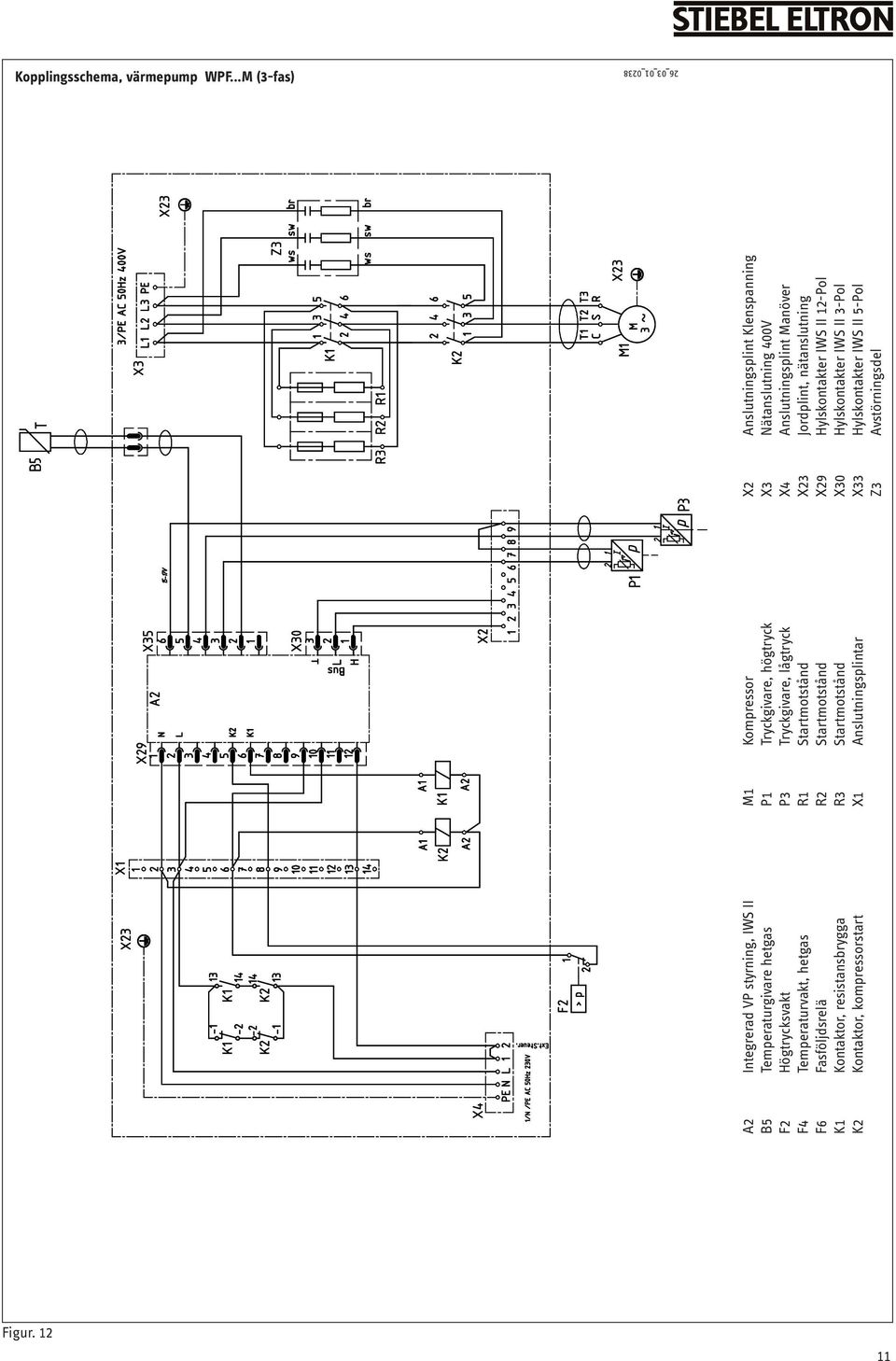

11 Kopplingsschema, värmepump WPF...M (3-fas) 26_03_01_0238 A2 Integrerad VP styrning, IWS II B Temperaturgivare hetgas F2 Högtrycksvakt F4 Temperaturvakt, hetgas F6 Fasföljdsrelä K1 Kontaktor, resistansbrygga K2 Kontaktor, kompressorstart M1 Kompressor P1 Tryckgivare, högtryck P3 Tryckgivare, lågtryck R1 Startmotstånd R2 Startmotstånd R3 Startmotstånd X1 Anslutningsplintar X2 Anslutningsplint Klenspanning X3 Nätanslutning 400V X4 Anslutningsplint Manöver X23 Jordplint, nätanslutning X29 Hylskontakter IWS II 12-Pol X30 Hylskontakter IWS II 3-Pol X33 Hylskontakter IWS II -Pol Z3 Avstörningsdel Figur

12 Köldbärare/vatten värmepump, WPF...MS (1-fas) 1/PE~230V 0Hz 1/N/PE~230V 0Hz PE X3 X4 X2 Elektriskanslutning WPF...MS (1-fas) med startströmsbegränsare, WPAB. För att begränsa startströmmarna kan man vid husanslutningen installera WPAB. Kabeldragningen är att utföra enl. figur. 14. WPAB begränsar startströmmarna till de angigvna värdena i tabellen för tekniska data.!! Överbryggningen mellan R och RC måste avlägsnas vid anslutning av WPAB. Vid användning av WPAB måste för kompressorns L (Klämma X3) och styrningens L (Klämma X4) samma fas användas och avsäkras med en FI-brytare.. Nätanslutning 1-fas/N/PE 230V Värmepump 26_03_01_026 C26_03_01_0687 X3 WP Nätanslutning Värmepump (kompressor) N, L, R, RC, PE X4 Anslutningsplint, styrning Nätanslutning L, N, PE Styringångar: Ext. reglerdon. Stand-alone-drift S ON N X2 Anslutningsplint, klenspänning 1 Buss High 2 Buss Low 3 Buss jord 4 och Temperaturgivare Figur 13 Figur 14 12

13 Kopplingsschema, värmepump WPF...MS (1-fas) C26_03_01_068 A2 Integrerad VP styrning, IWS II F1 Lågtrycksvakt F2 Högtrycksvakt F4 Temperaturvakt, hetgas K2 Kontaktor, kompressorstart M1 Kompressor X1 Anslutningsplintar X2 Anslutningsplint Klenspanning X3 Nätanslutning 400V X4 Anslutningsplint Manöver X23 Jordplint, nätanslutning X28 Kontaktförbindelse X29 Hylskontakter IWS II 12-Pol X30 Hylskontakter IWS II 3-Pol X33 Hylskontakter IWS II -Pol Z1 Driftkondensator kompressor Figur 1 13

14 1.9 Driftsättning Driftsättning av aggregatet samt instruktion åt innehavaren får endast genomföras av behörig installatör. Driftsättningen av värmepumpen skall genomföras enligt denna drifts- och montageanvisning. Vid driftsättningen kan vår kundtjänst hjälpa till mot särskild ersättning. Kontrollera följande punkter före driftsättningen: Värmesystem Har värmesystemet fyllts på med rätt tryck och är snabbavluftaren öppen? Temperaturgivare Är uteluftgivare och returledningsgivare (vid bufferttank) rätt anslutna och rätt placerade? Nätanslutning (3-fas) Har nätanslutningen utförts fackmässigt korrekt? Värmepumpens fasföljd (WPF...M) är korrekt om den röda lysdioden på fasövervakningsrelät tänds när spänning läggs på vid värmepumpens anslutning till nätet. Om den lysdioden på fasövervakningsrelät inte tänds startar inte värmepumpen. Värm därefter upp systemet till maximal drifttemperatur och avlufta det på nytt Drift och handhavande För drift av värmepumpen och värmesystemet är reglercentralen WPM II helt nödvändig Alla inställningar på reglercentralen WPM II enligt driftsättningslistan skall utföras av installatören. Normalt behöver systemet inte kopplas ifrån under sommaren eftersom! WPM II har automatisk sommar-vinteromkoppling. När systemet tas ur drift skall reglercentralen ställas i bered-skapsläge. De säkerhetsfunktioner som skyddar systemet bibehålls då (t.ex. frysskyddet). Om det föreligger frysrisk i det utrymme där värmepumpen är uppställd måste allt vatten tömmas ut ur systemet. Töm kondensorn på vatten genom att öppna påfyllnings/avtappningsventilen som sitter bredvid kompressorn innanför fronten på värmepumpen Underhåll och rengöring Underhåll Värmepumpen fungerar helt automatiskt och behöver inget särskilt underhåll. Om värmemätare har monterats bör deras silar rengöras regelbundet eftersom de lätt blir igensatta Rengöring Vid fel i värmepumpdriften (t.ex. om högtrycksvakten löser ut) på grund av avlagringar av korrosionsprodukter (rostslam) i kondensorn hjälper bara kemisk upplösning med hjälp av lämpliga lösningsmedel som tillhandahålls av vår kundtjänst.! Vid golvvärme måste den maximala systemtemperaturen kontrolleras. 14

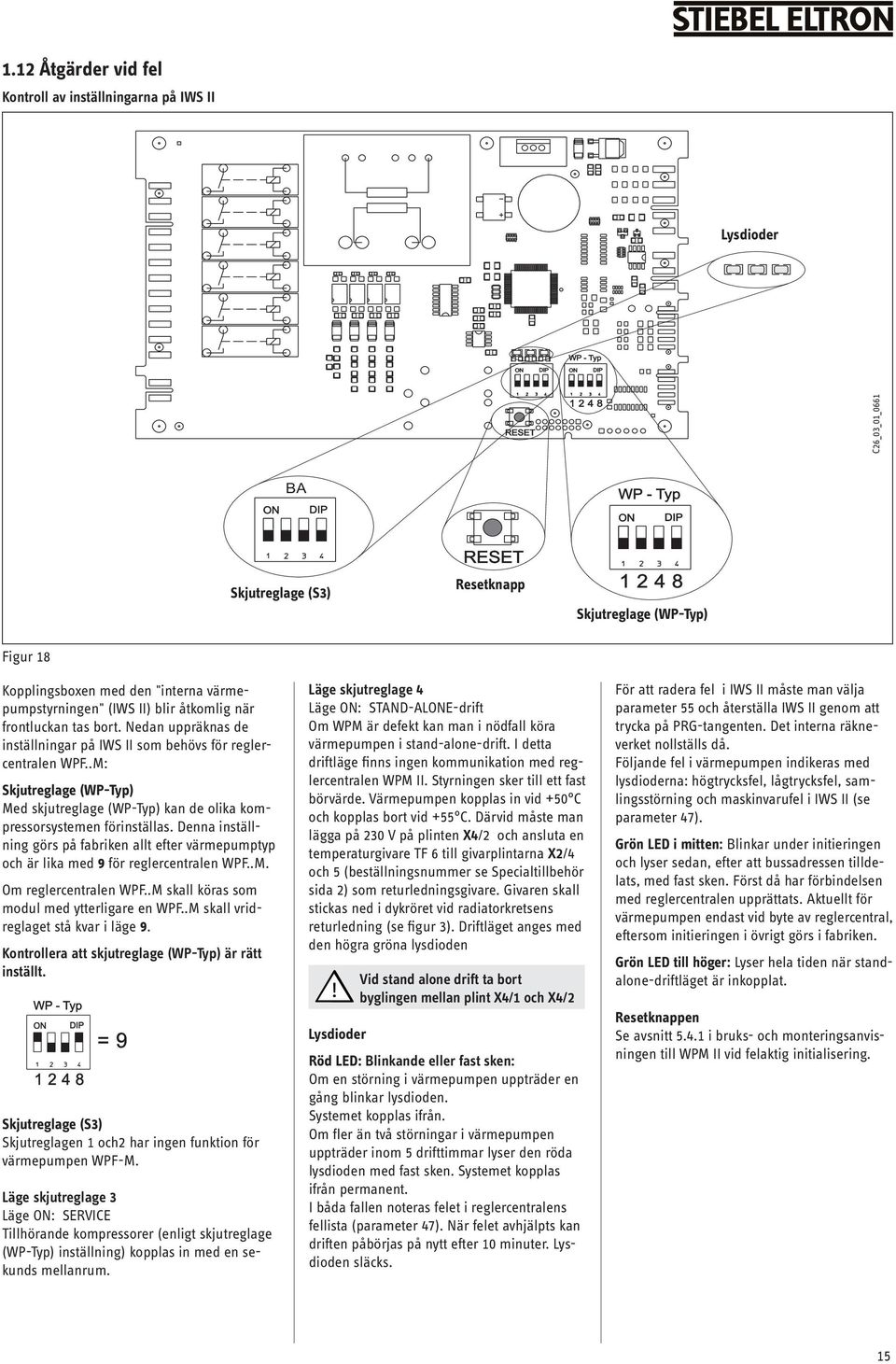

15 1.12 Åtgärder vid fel Kontroll av inställningarna på IWS II Lysdioder C26_03_01_0661 BA Skjutreglage (S3) Resetknapp Skjutreglage (WP-Typ) Figur 18 Kopplingsboxen med den "interna värmepumpstyrningen" (IWS II) blir åtkomlig när frontluckan tas bort. Nedan uppräknas de inställningar på IWS II som behövs för reglercentralen WPF..M: Skjutreglage (WP-Typ) Med skjutreglage (WP-Typ) kan de olika kompressorsystemen förinställas. Denna inställning görs på fabriken allt efter värmepumptyp och är lika med 9 för reglercentralen WPF..M. Om reglercentralen WPF..M skall köras som modul med ytterligare en WPF..M skall vridreglaget stå kvar i läge 9. Kontrollera att skjutreglage (WP-Typ) är rätt inställt. Skjutreglage (S3) Skjutreglagen 1 och2 har ingen funktion för värmepumpen WPF-M. Läge skjutreglage 3 Läge ON: SERVICE Tillhörande kompressorer (enligt skjutreglage (WP-Typ) inställning) kopplas in med en sekunds mellanrum. Läge skjutreglage 4 Läge ON: STAND-ALONE-drift Om WPM är defekt kan man i nödfall köra värmepumpen i stand-alone-drift. I detta driftläge finns ingen kommunikation med reglercentralen WPM II. Styrningen sker till ett fast börvärde. Värmepumpen kopplas in vid +0 C och kopplas bort vid + C. Därvid måste man lägga på 230 V på plinten X4/2 och ansluta en temperaturgivare TF 6 till givarplintarna X2/4 och (beställningsnummer se Specialtillbehör sida 2) som returledningsgivare. Givaren skall stickas ned i dykröret vid radiatorkretsens returledning (se figur 3). Driftläget anges med den högra gröna lysdioden! Vid stand alone drift ta bort byglingen mellan plint X4/1 och X4/2 Lysdioder Röd LED: Blinkande eller fast sken: Om en störning i värmepumpen uppträder en gång blinkar lysdioden. Systemet kopplas ifrån. Om fler än två störningar i värmepumpen uppträder inom drift timmar lyser den röda lysdioden med fast sken. Systemet kopplas ifrån permanent. I båda fallen noteras felet i reglercentralens fellista (parameter 47). När felet avhjälpts kan driften påbörjas på nytt efter 10 minuter. Lysdioden släcks. För att radera fel i IWS II måste man välja parameter och återställa IWS II genom att trycka på PRG-tangenten. Det interna räkneverket nollställs då. Följande fel i värmepumpen indikeras med lysdioderna: högtrycksfel, lågtrycksfel, samlingsstörning och maskinvarufel i IWS II (se parameter 47). Grön LED i mitten: Blinkar under initieringen och lyser sedan, efter att bussadressen tilldelats, med fast sken. Först då har för bindelsen med reglercentralen upprättats. Aktuellt för värmepumpen endast vid byte av reglercentral, eftersom initieringen i övrigt görs i fabriken. Grön LED till höger: Lyser hela tiden när standalone-driftläget är inkopplat. Resetknappen Se avsnitt.4.1 i bruks- och monteringsanvisningen till WPM II vid felaktig initialisering. 1

16 16 Idrifttagningsprotokoll

17 17

18 18

19 !! 19
