LC-32LE700E LC-32LE700S LC-40LE700E LC-40LE700S LC-46LE700E LC-46LE700S LC-52LE700E LC-52LE700S

Transkript

1 LC-32LE700E LC-32LE700S LC-40LE700E LC-40LE700S LC-46LE700E LC-46LE700S LC-52LE700E LC-52LE700S LC-32LX700E LC-40LX700E LC-46LX700E LC-32LU700E LC-32LU700S LC-40LU700E LC-40LU700S LC-46LU700E LC-46LU700S LC-32LE705E LC-32LE705S LC-40LE705E LC-40LE705S LC-46LE705E LC-46LE705S LC-52LE705E LC-52LE705S LC-32LX705E LC-40LX705E LC-46LX705E LC-32LU705E LC-32LU705S LC-40LU705E LC-40LU705S LC-46LU705E LC-46LU705S NORSK DANSK SUOMI SVENSKA LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK

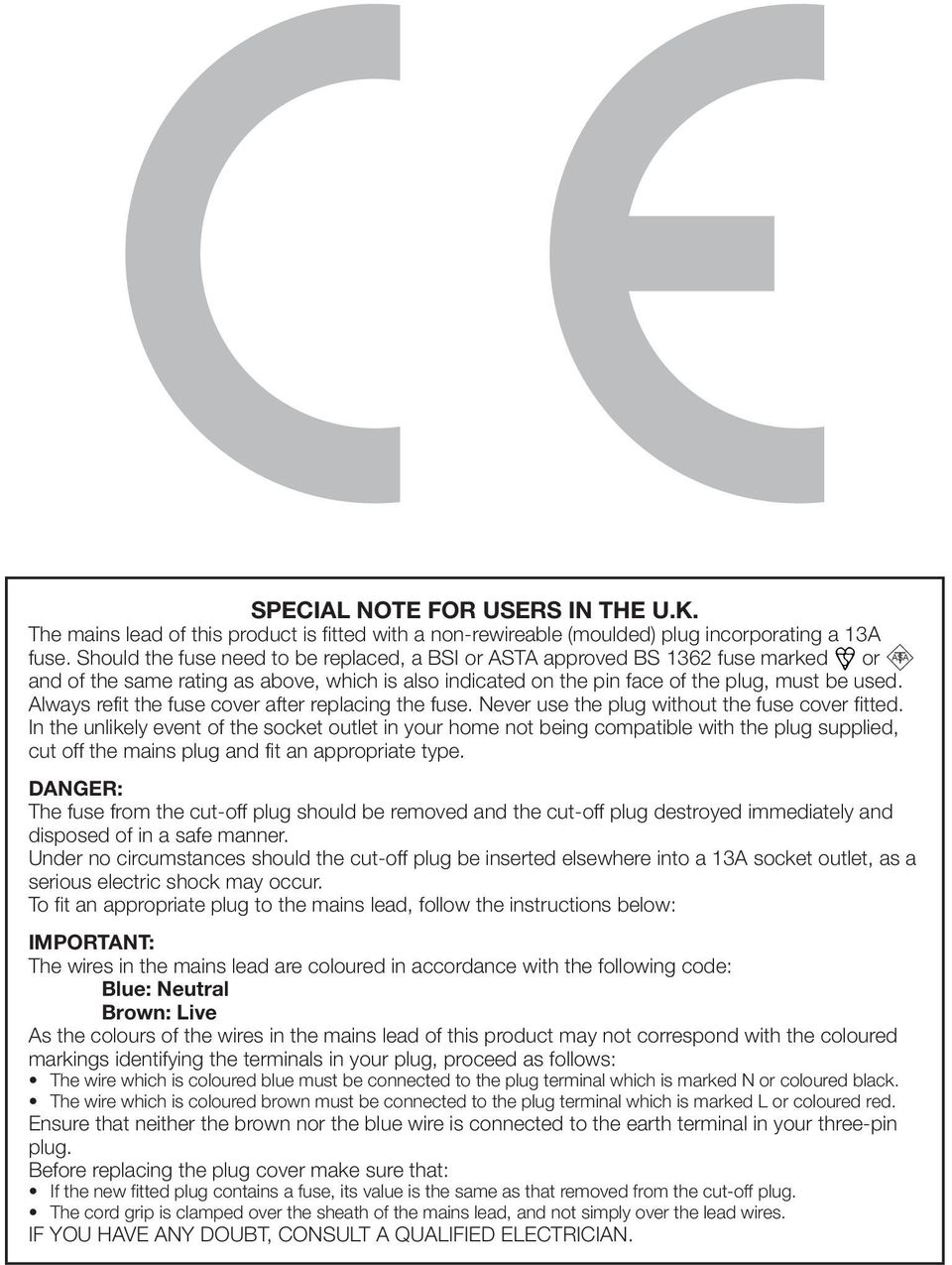

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or ASA and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

3 BRUKSANVISNING SVENSKA De illustrationer och OSD-menyer som visas i denna bruksanvisning har endast förklarande syften och kan skilja sig en aning från vad som verkligen visas. De exempel som används i bruksanvisningen är baserade på modellen LC-46LE700E. Modellerna LC-32LE700E, LC-32LE700S, LC-32LX700E, LC-32LU700E, LC-32LU700S, LC-40LE700E, LC-40LE700S, LC-40LX700E, LC-40LU700E, LC-40LU700S, LC-46LE700E, LC-46LE700S, LC-46LX700E, LC-46LU700E, LC-46LU700S, LC-52LE700E, LC-52LE700S, LC-32LE705E, LC-32LE705S, LC-32LX705E, LC-32LU705E, LC-32LU705S, LC-40LE705E, LC-40LE705S, LC-40LX705E, LC-40LU705E, LC-40LU705S, LC-46LE705E, LC-46LE705S, LC-46LX705E, LC-46LU705E, LC-46LU705S, LC-52LE705E och LC-52LE705S är kompatibla med komprimerade sändningar i formatet H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264). Endast modellerna LC-32LE705E, LC-32LE705S, LC- 40LE705E, LC-40LE705S, LC-46LE705E, LC-46LE705S, LC-32LX705E, LC-40LX705E, LC-46LX705E, LC-32LU705E, LC-32LU705S, LC-40LU705E, LC-40LU705S, LC-46LU705E och LC-46LU705S är kompatibla med den gemensamma gränssnittsstandarden Common Interface (CI) samt den förbättrade säkerhetsstandarden Common Interface Plus (CI+). Ärade SHARP-kund Vi tackar för ditt inköp av denna färg-tv med LCDskärm från SHARP. Läs noga igenom avsnittet Viktiga säkerhetsföreskrifter innan produkten tas i bruk för att garantera säkerhet och felfri drift under så lång tid som möjligt. Varumärken HDMI, logotypen HDMI och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhörande HDMI Licensing LLC. Tillverkas med licens från Dolby Laboratories. Dolby och dubbel-d-symbolen är varumärken tillhöriga Dolby Laboratories. Logotypen HD TV 1080p är ett varumärke tillhörigt EICTA. Logotypen DVB är ett registrerat varumärke tillhörigt projektet Digital Video Broadcasting DVB. LC_ LCFONT+ och LC-logotypen är registrerade varumärken tillhöriga SHARP Corporation. Denna produkt inkluderar LC Font-teknik, som har utvecklats av SHARP Corporation för tydlig visning av lättläsliga tecken på en LCD-skärm. Andra icke-lcdtypsnitt används dock för visning av en del skärmsidor. Inledning... 2 Viktiga säkerhetsföreskrifter... 2 Fjärrkontroll... 3 TV:n (sedd framifrån)... 4 TV:n (sedd bakifrån)... 4 Förberedelser... 5 Medföljande tillbehör... 5 Montering av stället... 5 Isättning av batterier... 6 Användning av fjärrkontrollen... 6 Snabbguide... 7 Översikt av grundinstallation... 7 Innan strömmen slås på... 8 Grundläggande autoinstallation... 9 Isättning av CA-kortet i CI-modulen Titta på TV Daglig manövrering EPG Text-TV Anslutning av externa enheter Videoanslutningar Ljudanslutningar AQUOS LINK Manövrering av HDMI-enheter med AQUOS LINK AQUOS LINK-anslutning AQUOS LINK-inställning Manövrering av en AQUOS LINK-enhet Menymanövrering Vad menas med MENY? Grundjustering Bildinställningar Ljudinställningar Inställningar för strömbesparing Kanalinställningar Inställningar för lösenord/barnsäkring Andra grundjusteringar Användbara visningsfunktioner Välja bildstorlek Språkinställningar Visningsinställningar Andra användbara funktioner Inställning vid användning av externa enheter Extra finesser Ansluta en USB-enhet USB-fotovisare/-musikspelare Anslutning av en dator Anslutning av en dator Visning av en datorbild på skärmen Specifikationer för porten RS-232C Bilaga Felsökning Uppdatering av TV:n via DVB-T Nollställ Identifikation Uppdatering av TV:n via USB Tekniska data Miljömässiga specifikationer Slutlig avyttring SVENSKA 1

4 Inledning Viktiga säkerhetsföreskrifter Rengöring Koppla loss nätkabeln från nätuttaget före rengöring av produkten. Torka av produkten med en fuktig trasa. Använd inte flytande rengöringsmedel eller sprejer. Torka av skärmen med en mjuk fuktig trasa, om den är smutsig. Skydda skärmen genom att inte använda en kemisk rengöringsduk vid rengöring. Kemikalier kan orsaka skada eller sprickor på TV:ns hölje. Vatten och fukt Använd inte produkten på våta och fuktiga ställen, såsom i badrum, kök, tvättstuga, intill en bassäng eller i en fuktig källare. Placera aldrig en vas, en kopp eller annan vätskefylld behållare på produkten. Vätska som tränger in i produkten kan orsaka brand eller elstötar. Placering Placera inte produkten på en vagn, ett ställ, ett stativ eller ett bord där det är ostadigt. Produkten kan falla och orsaka personskador eller själv utsättas för skador. Använd endast en vagn, ett ställ, ett stativ, en hållare eller ett bord som rekommenderas av tillverkaren eller medföljer produkten. Vid väggmontering är det viktigt att tillverkarens anvisningar följs. Använd endast de monteringstillbehör som rekommenderas av tillverkaren. När produkten placeras på en vagn för att flyttas måste stor försiktighet iakttas. Plötsliga stopp, kraftiga stötar eller ett ojämnt underlag kan göra att produkten faller av vagnen. Ventilation Lufthålen och andra öppningar i höljet är avsedda att tillförsäkra god ventilation. Täck aldrig över dessa hål och öppningar, då det kan leda till överhettning och/eller förkortad livslängd för produkten. Placera inte produkten på en säng, en soffa, en tjock matta eller annat mjukt underlag, eftersom hålen då kan blockeras. Produkten är inte utformad för inbyggd placering. Placera den inte inuti en bokhylla, ett rack eller ett liknande ställe där inte god ventilation kan garanteras eller tillverkarens anvisningar efterlevas. Produktens LCD-skärm är tillverkad av glas. Den kan därför spricka, om produkten tappas i golvet eller utsätts för en kraftig stöt. Om LCD-skärmen skulle råka spricka, så se till att undvika skärskador från det trasiga glaset. Värmekällor Håll produkten borta från värmekällor, såsom värmeelement, spisar och andra föremål som avger värme (t.ex. förstärkare). Placera aldrig stearinljus eller någon annan form av öppen eld ovanpå eller intill TV:n. För att undvika risk för brand och elstötar bör nätkabeln inte placeras under TV:n eller andra tunga föremål. Hörlurar Skruva inte upp volymen för högt. Hörselexperter avråder från långvarig lyssning på hög volymnivå. Visa inte en stillbild under en längre tid, eftersom det kan göra att en spökbild blir kvar på skärmen. En liten mängd ström förbrukas alltid medan nätkabeln är ansluten. Reparation Försök inte reparera produkten själv. Avlägsnande av skyddshöljen kan medföra utsättande för hög spänning och andra farliga förhållanden. Begär reparation av en kvalificerad tekniker. LCD-skärmen är en högteknologisk produkt, som sörjer för utsökta bilddetaljer. Beroende på det stora antalet bildpunkter kan det emellertid hända att några få inaktiva bildpunkter uppträder som en fast blå, grön eller röd punkt. Detta ligger inom ramen för produktens tekniska begränsningar och utgör inte något fel. Att observera vid flyttning av TV:n Bär aldrig TV:n genom att hålla i högtalarna, när TV:n ska flyttas. Se till att TV:n alltid bärs av två personer som håller fast den med båda händerna en hand på var sida om TV:n. Enheter anslutna till ett jordat nätuttag eller via andra jordanslutna enheter samt till ett TV-distributionssystem via en koaxialkabel kan under vissa omständigheter utgöra en brandrisk. Anslutning till ett TV-distributionssystem måste därför utföras via en enhet som sörjer för elektrisk isolering inom ett visst frekvensomfång (galvanisk isolator, se EN ). I Norge och Sverige gäller kraven på isolering även för enheter som kan anslutas till TV-distributionssystem. 2

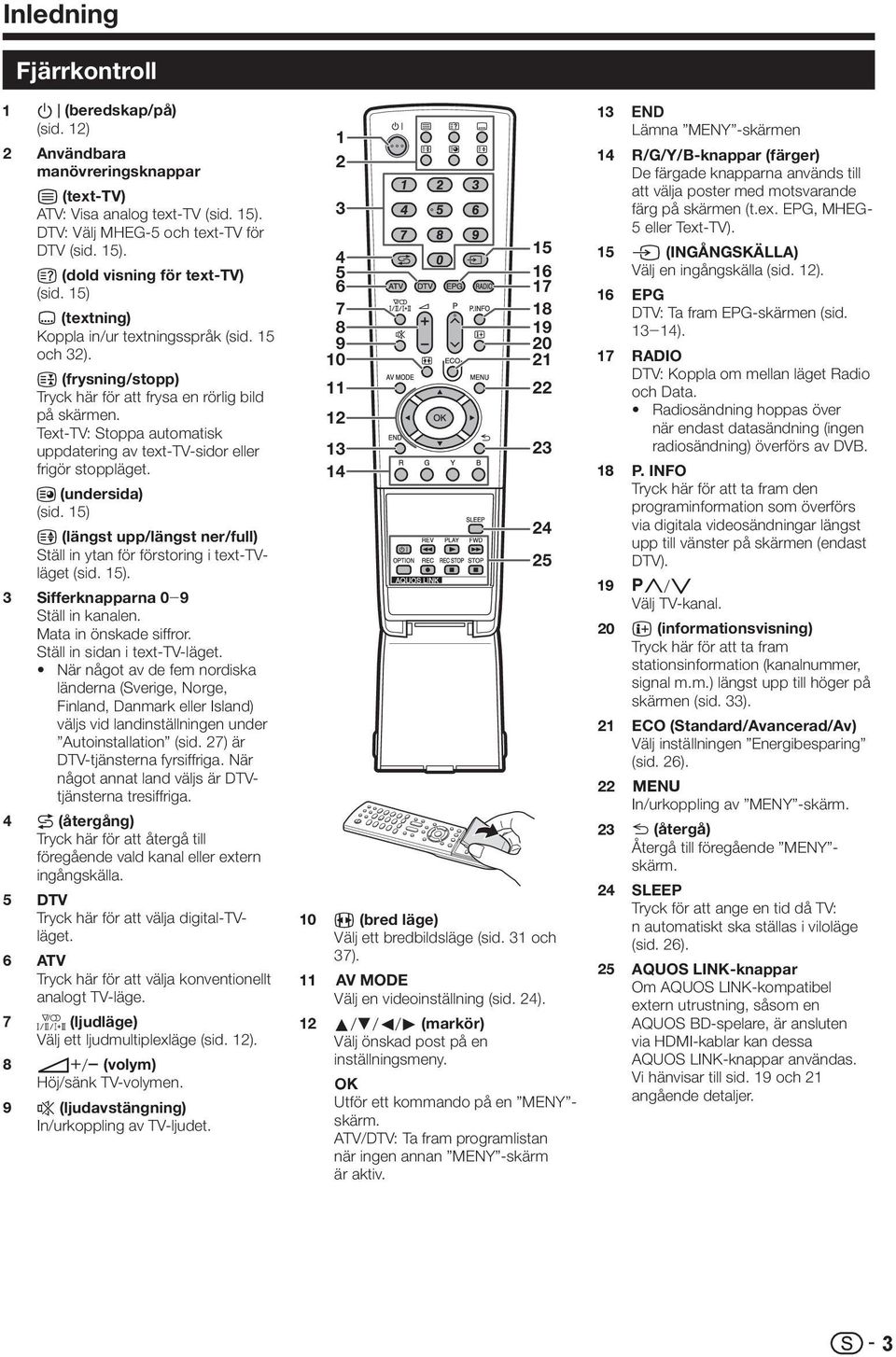

5 Inledning Fjärrkontroll B (beredskap/på) (sid. 12) Användbara manövreringsknappar m (text-tv) ATV: Visa analog text-tv (sid. 15). DTV: Välj MHEG-5 och text-tv för DTV (sid. 15). k (dold visning för text-tv) (sid. 15) [ (textning) Koppla in/ur textningsspråk (sid. 15 och 32). 3 (frysning/stopp) Tryck här för att frysa en rörlig bild på skärmen. Text-TV: Stoppa automatisk uppdatering av text-tv-sidor eller frigör stoppläget. 1 (undersida) (sid. 15) v (längst upp/längst ner/full) Ställ in ytan för förstoring i text-tvläget (sid. 15). Sifferknapparna 0_9 Ställ in kanalen. Mata in önskade siffror. Ställ in sidan i text-tv-läget. När något av de fem nordiska länderna (Sverige, Norge, Finland, Danmark eller Island) väljs vid landinställningen under Autoinstallation (sid. 27) är DTV-tjänsterna fyrsiffriga. När något annat land väljs är DTVtjänsterna tresiffriga. A (återgång) Tryck här för att återgå till föregående vald kanal eller extern ingångskälla. DTV Tryck här för att välja digital-tvläget. ATV Tryck här för att välja konventionellt analogt TV-läge. 2 (ljudläge) Välj ett ljudmultiplexläge (sid. 12). i+/- (volym) Höj/sänk TV-volymen. e (ljudavstängning) In/urkoppling av TV-ljudet. 0 Q W f (bred läge) Välj ett bredbildsläge (sid. 31 och 37). # Välj en videoinställning (sid. 24). a/b/c/d (markör) Välj önskad post på en inställningsmeny. ; Utför ett kommando på en MENY - skärm. ATV/DTV: Ta fram programlistan när ingen annan MENY -skärm är aktiv. E R T Y U I O P A S D F G > Lämna MENY -skärmen R/G/Y/B-knappar (färger) De färgade knapparna används till att välja poster med motsvarande färg på skärmen (t.ex. EPG, MHEG- 5 eller Text-TV). b (INGÅNGSKÄLLA) Välj en ingångskälla (sid. 12). EPG DTV: Ta fram EPG-skärmen (sid. 13_14). RADIO DTV: Koppla om mellan läget Radio och Data. Radiosändning hoppas över när endast datasändning (ingen radiosändning) överförs av DVB. P. INFO Tryck här för att ta fram den programinformation som överförs via digitala videosändningar längst upp till vänster på skärmen (endast DTV). :r/s Välj TV-kanal. p (informationsvisning) Tryck här för att ta fram stationsinformation (kanalnummer, signal m.m.) längst upp till höger på skärmen (sid. 33). ECO (Standard/Avancerad/Av) Välj inställningen Energibesparing (sid. In/urkoppling av MENY -skärm. 6 (återgå) Återgå till föregående MENY - skärm. SLEEP Tryck för att ange en tid då TV: n automatiskt ska ställas i viloläge (sid. 26). AQUOS LINK-knappar Om AQUOS LINK-kompatibel extern utrustning, såsom en AQUOS BD-spelare, är ansluten via HDMI-kablar kan dessa AQUOS LINK-knappar användas. Vi hänvisar till sid. 19 och 21 angående detaljer. 3

6 Inledning TV:n (sedd framifrån) Lysdiod med blå belysning B (beredskap/på-indikator) Indikatorn OPC Fjärrkontrollsensor OPC-sensor a (menyknapp) b (ingångsväljare) :r/s (programväljare [kanalväljare]) i+/- (volymknappar) TV:n (sedd bakifrån) * * Öppningen COMMON INTERFACE USB-port Ingången HDMI 4 (HDMI) Ingångarna EXT 9 (VIDEO/ AUDIO) Hörlursutgång Nätintaget AC INPUT Huvudströmbrytaren MAIN POWER Ingången HDMI 3 (HDMI) Ingången HDMI 1 (HDMI) Ingången EXT 4 (ANALOGUE RGB (PC)) Antenningång Ingången HDMI 2 (HDMI) Ingången HDMI 2/PC AUDIO (R/L) Utgången DIGITAL AUDIO OUTPUT Porten RS-232C Ingångarna EXT 3 (COMPONENT/AUDIO) Ingången EXT 1 (RGB) Ingången EXT 2 (AV) Utgångarna OUTPUT (AUDIO) VARNING! Alltför hög ljudvolym från öronsnäckor och hörlurar kan ge upphov till hörselnedsättning. Skruva inte upp volymen för högt. Hörselexperter avråder från långvarig lyssning på hög volymnivå. I När huvudströmbrytaren MAIN POWER ställs i frånslaget läge (a) minskas strömförbrukningen till högst 0,01 W. Strömtillförseln bryts dock inte helt, såsom sker när nätkabeln kopplas loss. J Ingångarna HDMI 2 och EXT 4 kan båda använda samma ljudingång (HDMI 2/PC AUDIO (R/L)). Rätt alternativ måste dock väljas i menyn PC-ljudval (se sid. 25 för detaljer). 4

7 Förberedelser Medföljande tillbehör Fjärrkontroll ( x 1) Nätkabel ( x 1) Kabelklämma ( x 1) Ställ ( x 1) För 32-tums modeller Formen på produkten kan variera från land till land. För 40/46/52-tums modeller Sid. 3 och 6 Sid. 8 Sid. 8 Sid. 5 Bruksanvisning (denna skrift) Zinkkarbonbatteri av storlek AAA ( x 2)... Sid. 6 Montering av stället Innan stället monteras (eller demonteras) måste nätkabeln kopplas loss från nätintaget AC INPUT. Placera någonting mjukt över det basområde som TV:n ska läggas på, innan ett arbete påbörjas. Detta förhindrar skador på TV:n. OBSERVERA Montera stället i korrekt riktning. Var noga med att följa anvisningarna. Felaktig montering av stället kan resultera i att TV:n välter omkull. 1 Bekräfta att åtta skruvar medföljer stället. Modeller 32-tums modeller A Skruvar B 3 Isättning av stället. 1 För in stället i öppningarna på undersidan av TV:n (håll i stället, så att det inte faller ner från kanten på basområdet). 2 Skruva i och dra åt de fyra skruvarna i de fyra hålen på baksidan av TV:n. 40/46/52-tums modeller 2 Fäst stödställningen för stället på basen med de fyra skruvarna med skruvmejseln såsom visas på bilden. C D 2 2 Mjuk kudde * 1 * * Stödbalk 32-tums modeller: Använd Skruvar B i tabellen i punkt 1. 40/46/52-tums modeller: Använd Skruvar D i tabellen i punkt 1. * * 1 32-tums modeller: Använd Skruvar A i tabellen i punkt 1. 40/46/52-tums modeller: Använd Skruvar C i tabellen i punkt 1. Utför åtgärderna ovan i omvänd ordning för att demontera stället. Någon skruvmejsel följer inte med produkten. Ställets bas är tillverkad av glas. Var därför noga med att inte tappa ställets bas eller utsätta den för tryck. Placera inga tunga föremål ovanpå ställets bas. 5

8 Förberedelser Isättning av batterier Sätt i de två medföljande zinkkarbonbatterierna av storlek AAA innan TV:n tas i bruk för första gången. Byt ut batterierna mot två nya batterier av storlek AAA, när batterierna har blivit urladdade och fjärrkontrollen inte längre kan användas. 1 Öppna batterilocket. 2 Sätt i de två medföljande zinkkarbonbatterierna av storlek AAA. Sätt i batterierna med polerna korrekt vända enligt märkena (e) och (f) i batterifacket. 3 Stäng batterilocket. OBSERVERA Felaktig användning av batterierna kan resultera i läckage av kemiska ämnen eller explosion. Var noga med att följa anvisningarna nedan. Blanda inte batterier av olika typer. Olika typer av batterier har olika egenskaper. Blanda inte gamla och nya batterier. Det kan medföra att de nya batteriernas livslängd förkortas eller att de gamla batterierna läcker. Ta ut batterierna så fort de är förbrukade. I annat fall kan de läcka en vätska som irriterar huden. Torka noga rent batterifacket, om ett batteri har läckt. Batterierna som medföljer produkten kan till följd av lagringsförhållanden ha en något kortare livslängd än helt nya batterier. Ta ut batterierna, om fjärrkontrollen inte ska användas under en längre period. Använd zinkkarbonbatterier istället för alkaliska batterier vid batteribyte. Notera angående kassering av batterier De medföljande batterierna innehåller inga sådana skadliga material som kadmium, bly eller kvicksilver. Enligt gällande förordningar för använda batterier får batterier inte längre kastas tillsammans med vanliga hushållssopor. Deponera förbrukade batterier avgiftsfritt i någon av de insamlingsbehållare som återfinns vid köpcentrum och på andra platser. Användning av fjärrkontrollen Använd fjärrkontrollen genom att rikta den mot fjärrkontrollsensorn på TV:n. Föremål mellan fjärrkontrollen och sensorn kan förhindra korrekt manövrering. 5 m Fjärrkontrollsensor Försiktighetsåtgärder gällande fjärrkontrollen Undvik att utsätta fjärrkontrollen för slag och stötar. Utsätt inte heller fjärrkontrollen för vätskor och placera den inte på ett ställe där luftfuktigheten är hög. Undvik att placera fjärrkontrollen på ställen som utsätts för solsken. Hög värme kan deformera höljet. Det kan hända att fjärrkontrollen inte fungerar korrekt, om fjärrkontrollsensorn på TV:n utsätts för solsken eller annan stark belysning. Ändra i så fall vinkeln på belysningen eller på TV:n eller använd fjärrkontrollen närmare fjärrkontrollsensorn. 6

9 Snabbguide Översikt av grundinstallation Utför åtgärderna nedan i ordningsföljd, när TV:n används för första gången. Beroende på TV:ns installation och anslutningar kan det hända att vissa åtgärder kan hoppas över. Förberedelser Utför grundinställningarna Titta på TV Anslut en antennkabel till antenningången (sid. 8). Sätt vid behov in ett CA-kort i CI-facket för att kunna titta på krypterade sändningar (sid. 11). Anslut nätkabeln till TV:n (sid. 8). Slå till (;) huvudströmbrytaren MAIN POWER på TV:ns vänstra sida (sid. 4). Grundinställningen för huvudströmbrytaren MAIN POWER är påslaget läge (;). Tryck på a för att slå på strömmen till TV:n (sid. 12). Kör den grundläggande autoinstallationen (sid. 9). Språkinställning Gratulerar! Nu kan du titta på TV. Justera vid behov antennen för att uppnå maximal signalmottagning (sid. 11). Anslut externa enheter Anslut externa enheter, t.ex. en DVD-spelare/-brännare, enligt anvisningarna (sid. 16_18). Österrike Finland Grekland Hem/Affär-inställning HEM AFFÄR Landinställning Anslut externa ljudenheter, såsom högtalare/förstärkare, enligt anvisningarna (sid. 18). Formen på produkten kan variera från land till land. Kanalsökningsinställning Digital sökning Analog sökning Starta kanalsökning 7

10 Snabbguide Innan strömmen slås på ❸ ❶ ❷ 1 2 * ❹ Kabelklämma (bind ihop kablarna med klämman) Standardkontakt DIN45325 (IEC 169-2) 75 q koaxialkabel Slå till (;) huvudströmbrytaren MAIN POWER på TV:ns vänstra sida. Nätkabel (formen på produkten kan variera från land till land) * Den medföljande nätkabeln levereras antingen med eller utan en ferritkärna. Ingen av typerna orsakar onödiga avgivanden av elektriska vågor eller störningar. Placera TV:n nära ett nätuttag med stickkontakten lätt åtkomlig. Strömförsörjning av antennen Antennen måste tillföras ström för att möjliggöra mottagning av digitala/jordbundna sändningar efter att antennkabeln har anslutits till antenningången på baksidan av TV:n Tryck för att ta fram MENY -skärmen. Tryck på c/d för att välja Inställning. Tryck på a/b för att välja Antenninställning - DIGITAL och tryck sedan på ;. Tryck på a/b för att välja Tillför ström och tryck sedan på ;. Tryck på c/d för att välja På och tryck sedan på ;. Montering av TV:n på en vägg En speciell väggmonteringshållare och fäste* från SHARP bör alltid användas vid montering av TV:n på en vägg (sid. 46). Användning av andra väggmonteringshållare kan resultera i en instabil installation, som kan leda till allvarlig kroppsskada. Montering av LCD-färg-TV:n kräver speciella färdigheter som endast en kvalificerad servicetekniker besitter. Försök inte att utföra detta på egen hand. SHARP åtar sig inget ansvar för felaktig montering som kan leda till personella eller materiella skador. Rådgör med en kvalificerad installatör angående användning av en separat inköpt hållare och fäste* för montering av TV:n på en vägg. Vid montering av TV:n på en vägg bör du även fästa stödpelaren. * Gäller endast 40-tums modeller. 8

11 Snabbguide Grundläggande autoinstallation När TV:n slås på allra första gången efter inköp visas guiden för grundläggande autoinstallation automatiskt. Följ menyerna och utför nödvändiga inställningar en efter en Bekräfta följande innan strömmen slås på E Är antennkabeln ansluten? E Är nätkabeln ansluten? E Är huvudströmbrytaren MAIN POWER tillslagen (;)? Tryck på a på TV:n. Guiden för grundläggande autoinstallation visas. Inställning av OSD-språk. Tryck på a/b/c/d för att välja önskat språk och tryck sedan på ;. Val av TV:ns uppställningsplats. HEM AFFÄR Tryck på c/d för att välja var TV:n ska användas och tryck sedan på ;. HEM: STANDARD kommer att vara standardvärde för inställningen A/V läge. AFFÄR: DYNAMISK (Fixerad) kommer att vara standardvärde för inställningen A/V läge. Om A/V läge ändras kommer TV:n automatiskt av växla tillbaka till DYNAMISK (Fixerad) när det inte kommer någon signal från TV:n eller fjärrkontrollen under 30 minuter. En demonstrationsbild visas när den ursprungliga autoinstallationen är avslutad. Om du valt AFFÄR av misstag ska du gå till Inställning > Nollställ > välj HEM igen. Inställning av land. Österrike Finland Grekland Vid inställning av Sverige i landinställningen kan ComHem väljas som kabelleverantör. Vi hänvisar till markeringen H i följande steg eller anvisningar om inställningar för ComHem. 5 Start av kanalsökning. Digital sökning Analog sökning Tryck på c/d för att välja Digital sökning eller Analog sökning och tryck sedan på ;. För att titta på både analoga och digitala sändningar behöver autoinstallationsinställningen utföras för varje format (sid. 27). Om du vill söka efter fler sändningar väljer du Extra sökning på menyn Programinställning (sid. 27_29). Om strömmen till TV:n slås av under pågående kanalsökning, så visas inte guiden för grundläggande autoinstallation. Autoinstallationen tillåter att installationen utförs på nytt från menyn Inställning (sid. 27). Guiden för grundläggande autoinstallation avbryts, om TV: n lämnas som den är i 30 minuter innan sökning av kanaler påbörjas. Efter att grundläggande autoinstallation är klar ställs grundinställningen för låskod automatiskt in på Låskoden kan ändras enligt anvisningarna under Inställningar för lösenord/barnsäkring (sid. 30). Låskoden kan raderas (inmatning av låskod krävs ej längre) enligt anvisningarna under RADERING AV LÅSKODEN (sid. 41). När Italien väljs i landinställningen ställs grundvärdet för åldersgräns in på 18. Inställning för digitala sändningar Tryck på c/d för att välja Jordbunden eller Kabel och tryck sedan på ;. Jordbunden Kabel H Vid inställning av Sverige i landinställningen och val av Kabel för sökningsformatet kan ComHem väljas som kabelleverantör. E Sökning efter marksändningar TV:n söker efter, sorterar och lagrar alla mottagningsbara TV-stationer i enlighet med deras inställningar och ansluten antenn. Tryck på 6, om du vill avbryta den grundläggande autoinstallationen. Tryck på a/b/c/d för att välja aktuellt land eller område och tryck sedan på ;. Denna inställningsskärm visas bara under den första installationen. 9

12 Snabbguide E Sökning efter kabelsändningar För att ändra varje post till lämpliga inställningar: 1 Tryck på a/b för att välja menyn och tryck sedan på ;. Kodade stationer Sökmetod Startfrekvens Nätverks-ID Symbolgrad 1 Symbolgrad 2 QAM modulering 1 QAM modulering 2 Nollställ Sökstart [Ja] [Kanal] [Ingen] 2 Tryck på a/b/c/d eller 0_9 för att välja eller mata in lämplig post/lämpligt värde och tryck sedan på ;. 3 Tryck på a/b för att välja Sökstart och tryck sedan på ;. 4 TV:n söker efter, sorterar och lagrar alla mottagningsbara TV-stationer i enlighet med deras inställningar och ansluten antenn. Tryck på 6, om du vill avbryta den grundläggande autoinstallationen. H Varken menyn Kodade stationer eller menyn Sökmetod visas på skärmen, eftersom varje menypost är fast inställd. Startfrekvens och Nätverks-ID bör ställas in på de värden som specificerats av kabelleverantören. Meny Beskrivning Valbara poster Kodade stationer Sökmetod Startfrekvens Nätverks-ID Symbolgrad 1* Symbolgrad 2* QAM modulering 1 QAM modulering 2 Anger om betal- TV-tjänster behöver läggas till. Anger hur kanalsökning utförs. Anger ett nätverk. Ställ in detta för att registrera enbart angivet Nätverks-ID, utan att registrera några speciella tjänster. Symbolgraderna anges av kabelleverantören. Mata in det värde som erhållits för kabel-tv. Symbolgraderna anges av kabelleverantören. Mata in det värde som erhållits för kabel-tv. Ja, Nej Kanal: Hämtar all information från en kanal (går snabbt, men kräver motsvarande TVstationer). Frekvens: Kontrollerar varje frekvens inom aktuellt omfång (går långsamt). 47,0_858,0 MHz Ingen, 0_ _ _ , 32, 64, 128, 256 Ingen, 16, 32, 64, 128, 256 * Ställ in Symbolgrad 2, om kabelleverantören använder flera symbolgrader. H Vid inställning av Sverige i landinställningen och val av Kabel för sökningsformatet kan ComHem väljas som kabelleverantör. Följ noga uppmaningarna på skärmen. Inställning för analoga sändningar TV:n söker efter, sorterar och lagrar alla mottagningsbara TV-stationer i enlighet med deras inställningar och ansluten antenn. Tryck på 6, om du vill avbryta den grundläggande autoinstallationen. 10

13 Snabbguide Kontroll av signalstyrka och kanalstyrka (DVB-T/C) Om en DVB-T/C-antenn har installerats för första gången eller flyttats, så bör antennen finjusteras för att erhålla god mottagning, samtidigt som antenninställningsskärmen observeras. Gå till MENY > Inställning > Antenninställning - DIGITAL. E Kontroll av signalstyrka Tryck på a/b för att välja Signalstyrka och tryck sedan på ;. Tillför ström Signalstyrka Kanalstyrka Kanalnummer Signalstyrka Kanalstyrka för DVB-T Tillför ström Signalstyrka Kanalstyrka Kanalnummer Signalstyrka Ström Kvalitet Ström Kanalstyrka för DVB-C Tillför ström Frekvens Signalstyrka Symbolgrad Kanalstyrka QAM modulering Signalstyrka MHz Max. Max. MHz Ström Kvalitet Max. Ström Kvalitet Max. Ström Max. Ström Max. E Kontroll av kanalstyrka Tryck på a/b för att välja Kanalstyrka och tryck sedan på ;. Ett specifikt frekvensband kan anges med hjälp av sifferknapparna 0_9. Isättning av CA-kortet i CI-modulen 4 Placera och inrikta antennen så att högsta möjliga värde för Signalstyrka och Kvalitet uppnås. Värdena för Signalstyrka och Kvalitet antyder när det är dags att kontrollera korrekt inriktning av antennen. För att kunna ta emot kodade digitala stationer måste en modul för gemensamt gränssnitt (CI-modul) och ett CA-kort vara isatt i CI-facket på TV:n. 1 2 Skjut försiktigt in CI-modulen i CI-facket med kontaktsidan vänd framåt. Logotypen på CI-modulen måste vara vänd utåt sett från baksidan av TV:n. * Kontroll av CI-modulinformation Gå till MENY > Digital inställning > CI-meny. Denna meny är endast tillgänglig för digitala stationer. Innehållet på menyn beror på leverantören av CI-modulen. Modul Allmän information om CI-modulvisningar. Meny Justeringsparametrar för varje CA-kortvisning. Förfrågan Här kan siffervärden, såsom lösenord, matas in. Endast modellerna LC-32LE705E, LC-32LE705S, LC-40LE705E, LC-40LE705S, LC-46LE705E, LC-46LE705S, LC-32LX705E, LC-40LX705E, LC-46LX705E, LC-32LU705E, LC-32LU705S, LC-40LU705E, LC-40LU705S, LC-46LU705E och LC-46LU705S är kompatibla med den gemensamma gränssnittsstandarden Common Interface (CI) samt den förbättrade säkerhetsstandarden Common Interface Plus (CI+). Det tar ungefär 30 sekunder att bekräfta licensnyckeln efter att ett CA-kort har satts i den CI+-kompatibla CI-modulen första gången. Denna process kan misslyckas om ingen antenninmatning förekommer eller om Autoinstallation aldrig har körts. Den CI+-kompatibla CI-modulen uppgraderar ibland sitt fasta program. Före uppgradering kan inga TV-bilder tas emot. Endast strömbrytaren kan användas under pågående uppgradering. Den CI+-kompatibla CI-modulen medger ingen utmatning av kopieringsskyddade program via bildskärmsutgången. För sådana program visas ikonen för kopieringsskydd* i den programinformation som kan tas fram genom tryckning på P. INFO. Skyddsikon: X Om ett bekräftelsemeddelande om uppdatering för CA-kortet visas på TV-skärmen vid mottagning av CI+-kompatibla sändningar, så följ anvisningarna på skärmen. Kontrollera att CI-modulen är korrekt isatt. 11

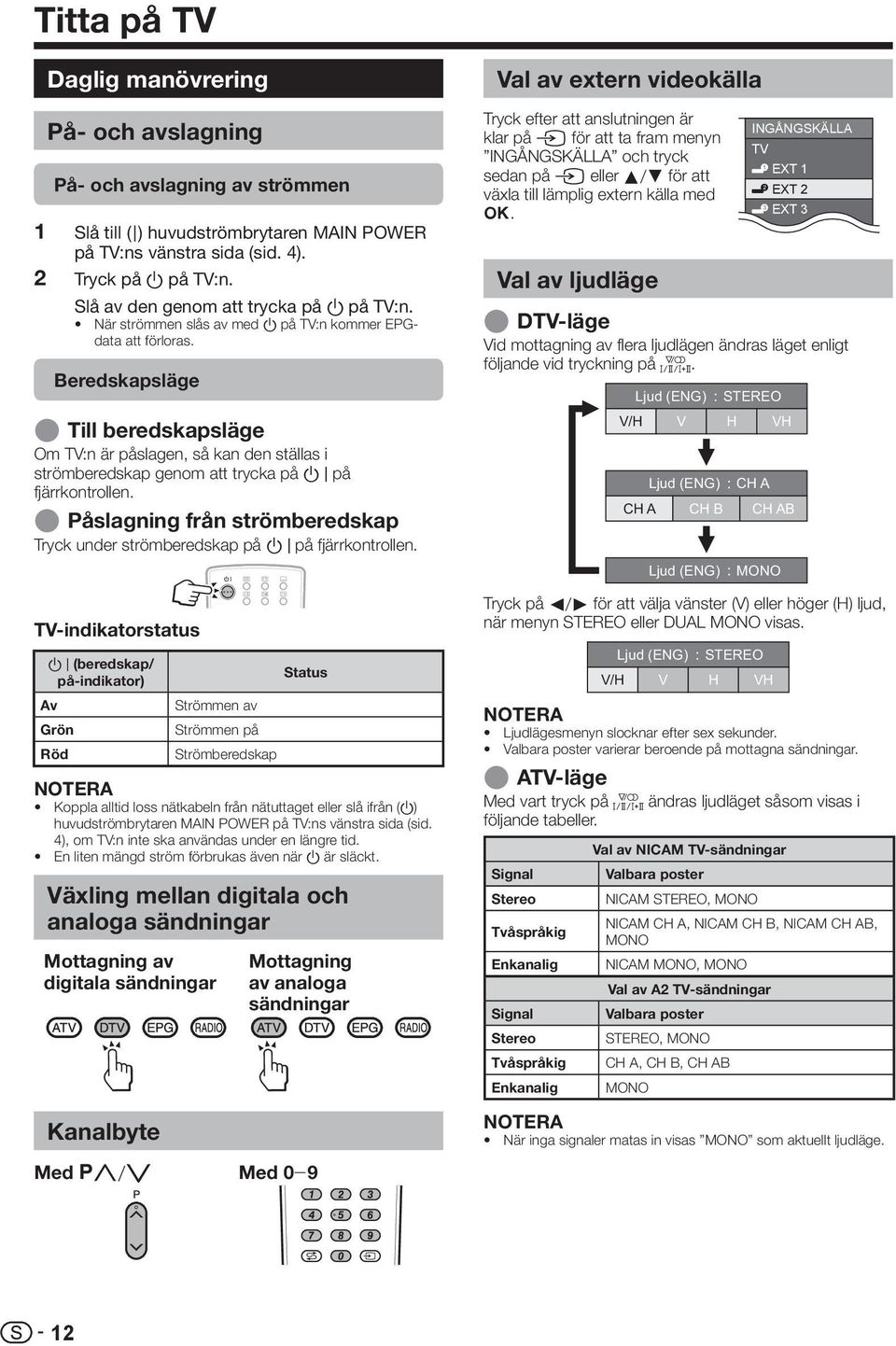

14 Titta på TV 1 2 Daglig manövrering På- och avslagning På- och avslagning av strömmen Slå till (;) huvudströmbrytaren MAIN POWER på TV:ns vänstra sida (sid. 4). Tryck på a på TV:n. Slå av den genom att trycka på a på TV:n. När strömmen slås av med a på TV:n kommer EPGdata att förloras. Beredskapsläge E Till beredskapsläge Om TV:n är påslagen, så kan den ställas i strömberedskap genom att trycka på B på fjärrkontrollen. E Påslagning från strömberedskap Tryck under strömberedskap på B på fjärrkontrollen. TV-indikatorstatus B (beredskap/ på-indikator) Av Grön Röd Strömmen av Strömmen på Strömberedskap Status Koppla alltid loss nätkabeln från nätuttaget eller slå ifrån (a) huvudströmbrytaren MAIN POWER på TV:ns vänstra sida (sid. 4), om TV:n inte ska användas under en längre tid. En liten mängd ström förbrukas även när a är släckt. Växling mellan digitala och analoga sändningar Mottagning av digitala sändningar Kanalbyte Mottagning av analoga sändningar Med :r/s Med 0_9 Val av extern videokälla Tryck efter att anslutningen är klar på b för att ta fram menyn INGÅNGSKÄLLA och tryck sedan på b eller a/b för att växla till lämplig extern källa med ;. Val av ljudläge INGÅNGSKÄLLA TV EXT 1 EXT 2 EXT 3 E DTV-läge Vid mottagning av flera ljudlägen ändras läget enligt följande vid tryckning på 2. Ljud (ENG) STEREO V/H V H VH Ljud (ENG) CH A CH A CH B CH AB Ljud (ENG) MONO Tryck på c/d för att välja vänster (V) eller höger (H) ljud, när menyn STEREO eller DUAL MONO visas. Ljud (ENG) STEREO V/H V H VH Ljudlägesmenyn slocknar efter sex sekunder. Valbara poster varierar beroende på mottagna sändningar. E ATV-läge Med vart tryck på 2 ändras ljudläget såsom visas i följande tabeller. Signal Stereo Tvåspråkig Enkanalig Signal Stereo Tvåspråkig Enkanalig Val av NICAM TV-sändningar Valbara poster NICAM STEREO, MONO NICAM CH A, NICAM CH B, NICAM CH AB, MONO NICAM MONO, MONO Val av A2 TV-sändningar Valbara poster STEREO, MONO CH A, CH B, CH AB MONO När inga signaler matas in visas MONO som aktuellt ljudläge. 12

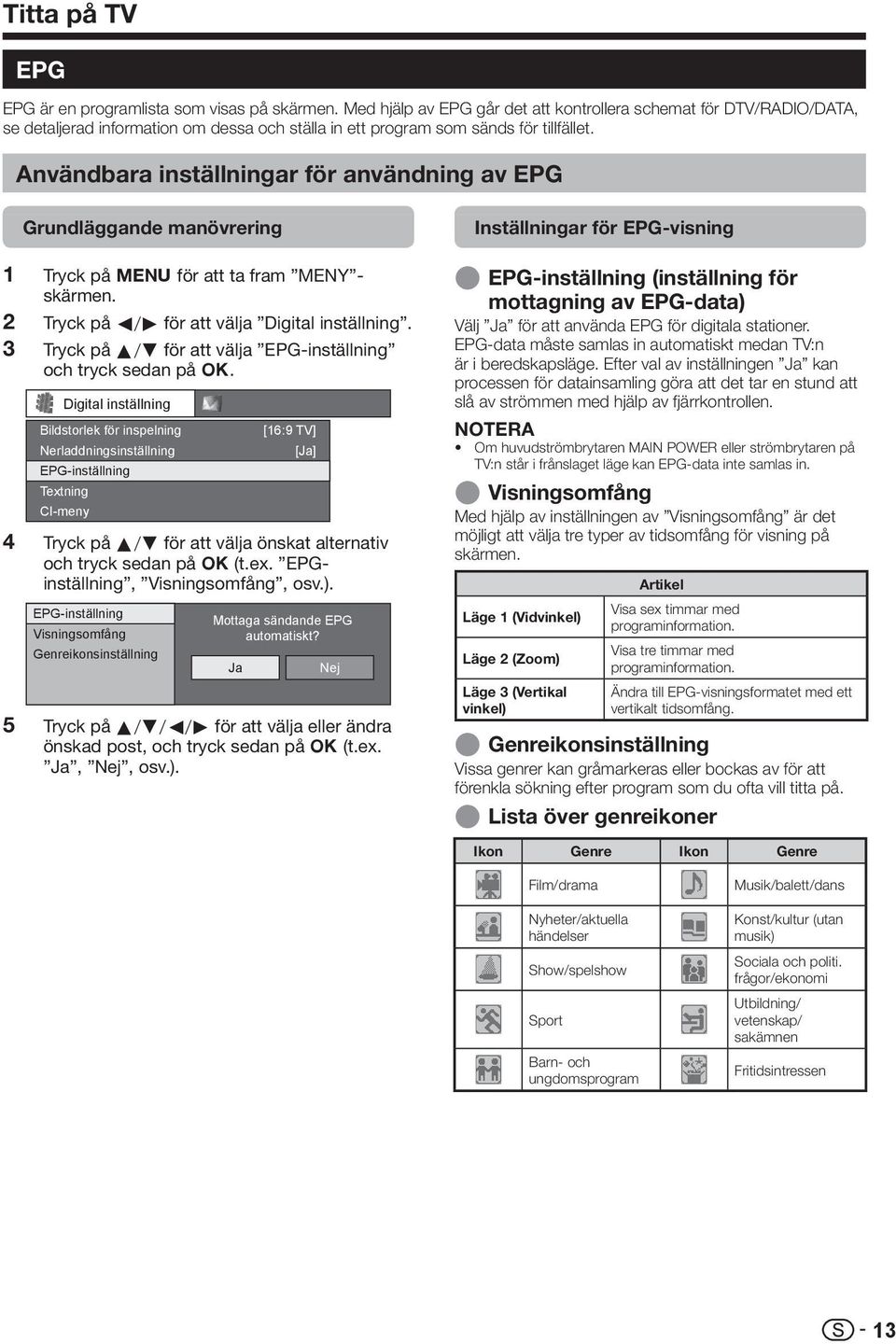

15 Titta på TV EPG EPG är en programlista som visas på skärmen. Med hjälp av EPG går det att kontrollera schemat för DTV/RADIO/DATA, se detaljerad information om dessa och ställa in ett program som sänds för tillfället. Användbara inställningar för användning av EPG Grundläggande manövrering Tryck för att ta fram MENY - skärmen. Tryck på c/d för att välja Digital inställning. Tryck på a/b för att välja EPG-inställning och tryck sedan på ;. Digital inställning Bildstorlek för inspelning Nerladdningsinställning EPG-inställning Textning CI-meny [16:9 TV] [Ja] Tryck på a/b för att välja önskat alternativ och tryck sedan på ; (t.ex. EPGinställning, Visningsomfång, osv.). EPG-inställning Visningsomfång Genreikonsinställning Mottaga sändande EPG automatiskt? Ja Nej Tryck på a/b/c/d för att välja eller ändra önskad post, och tryck sedan på ; (t.ex. Ja, Nej, osv.). Inställningar för EPG-visning E EPG-inställning (inställning för mottagning av EPG-data) Välj Ja för att använda EPG för digitala stationer. EPG-data måste samlas in automatiskt medan TV:n är i beredskapsläge. Efter val av inställningen Ja kan processen för datainsamling göra att det tar en stund att slå av strömmen med hjälp av fjärrkontrollen. Om huvudströmbrytaren MAIN POWER eller strömbrytaren på TV:n står i frånslaget läge kan EPG-data inte samlas in. E Visningsomfång Med hjälp av inställningen av Visningsomfång är det möjligt att välja tre typer av tidsomfång för visning på skärmen. Läge 1 (Vidvinkel) Läge 2 (Zoom) Läge 3 (Vertikal vinkel) Artikel Visa sex timmar med programinformation. Visa tre timmar med programinformation. Ändra till EPG-visningsformatet med ett vertikalt tidsomfång. E Genreikonsinställning Vissa genrer kan gråmarkeras eller bockas av för att förenkla sökning efter program som du ofta vill titta på. E Lista över genreikoner Ikon Genre Ikon Genre Film/drama Nyheter/aktuella händelser Show/spelshow Sport Barn- och ungdomsprogram Musik/balett/dans Konst/kultur (utan musik) Sociala och politi. frågor/ekonomi Utbildning/ vetenskap/ sakämnen Fritidsintressen 13

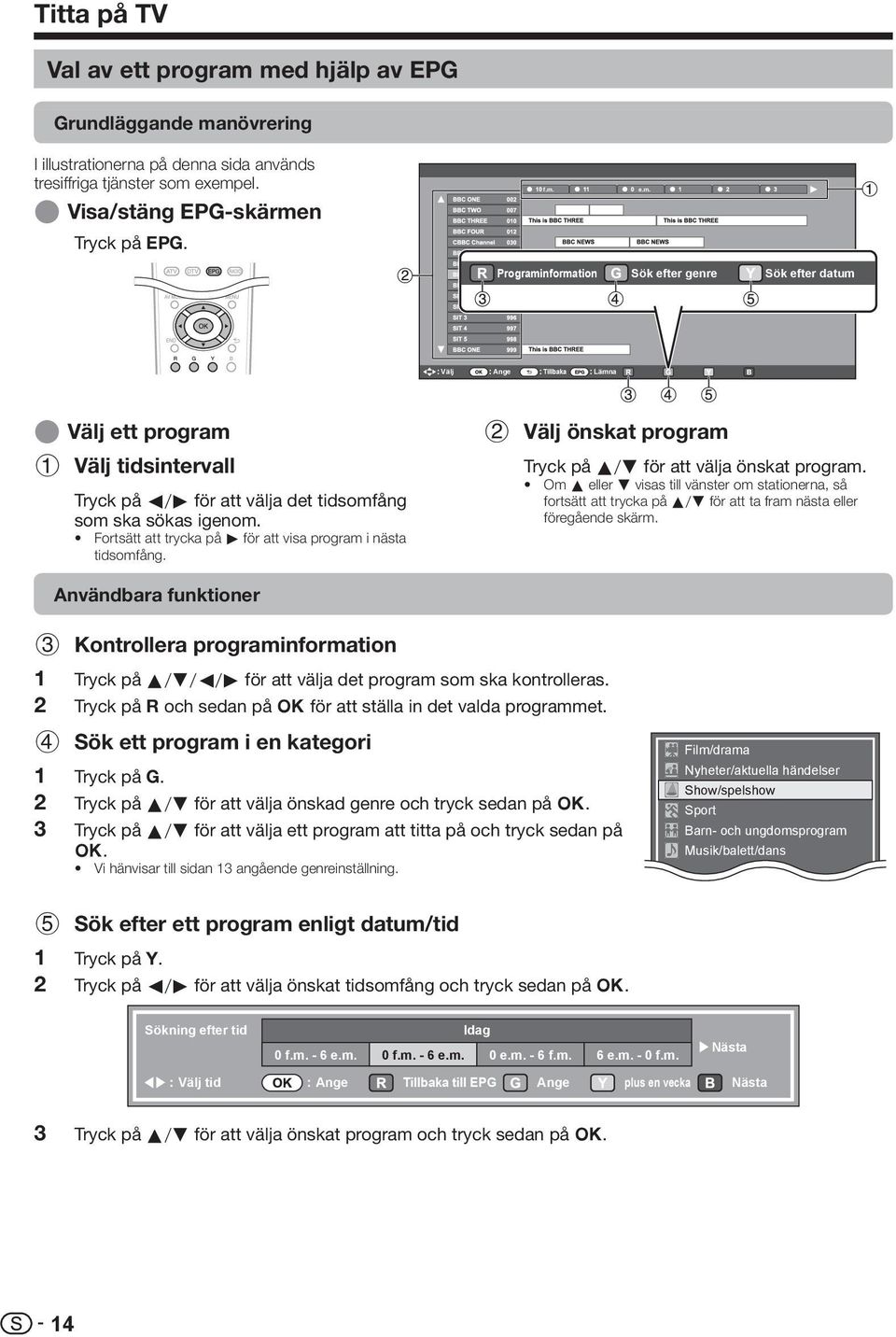

16 Titta på TV Val av ett program med hjälp av EPG Grundläggande manövrering I illustrationerna på denna sida används tresiffriga tjänster som exempel. E Visa/stäng EPG-skärmen Tryck på EPG. f.m. e.m. Programinformation Sök efter genre Sök efter datum Välj Ange Tillbaka Lämna E Välj ett program 1 Välj tidsintervall Tryck på c/d för att välja det tidsomfång som ska sökas igenom. Fortsätt att trycka på d för att visa program i nästa tidsomfång. Användbara funktioner 2 Välj önskat program Tryck på a/b för att välja önskat program. Om a eller b visas till vänster om stationerna, så fortsätt att trycka på a/b för att ta fram nästa eller föregående skärm Kontrollera programinformation Tryck på a/b/c/d för att välja det program som ska kontrolleras. Tryck på R och sedan på ; för att ställa in det valda programmet. Sök ett program i en kategori Tryck på G. Tryck på a/b för att välja önskad genre och tryck sedan på ;. Tryck på a/b för att välja ett program att titta på och tryck sedan på ;. Vi hänvisar till sidan 13 angående genreinställning. Film/drama Nyheter/aktuella händelser Show/spelshow Sport Barn- och ungdomsprogram Musik/balett/dans Sök efter ett program enligt datum/tid Tryck på Y. Tryck på c/d för att välja önskat tidsomfång och tryck sedan på ;. Sökning efter tid Idag 0 f.m. - 6 e.m. 0 f.m. - 6 e.m. 0 e.m. - 6 f.m. 6 e.m. - 0 f.m. Nästa Välj tid Ange Tillbaka till EPG Ange plus en vecka Nästa 3 Tryck på a/b för att välja önskat program och tryck sedan på ;. 14

17 Titta på TV Text-TV Vad är text-tv? Text-TV-sändningar förmedlar sidor av information och underhållning till TV-apparater försedda med text-tvfunktion. TV:n tar emot text-tv-signaler från en TV-station och avkodar dessa till grafiskt format för visning på bildskärmen. Bland de tjänster som erbjuds finns nyheter, väderprognoser, sport, aktiekurser, programtablåer med mera. In-/urkoppling av text-tv 1 Välj en TV-kanal eller en extern källa som förmedlar text-tv-program. 2 Tryck på m för att visa text-tv. Många stationer använder TOP-manövrerings-systemet, medan en del användar FLOF (t.ex. CNN). Din TV stöder båda dessa system. Sidorna är indelade i ämnesgrupper och ämnen. Vid inkoppling av text-tv-mottagning lagras sidor för snabb åtkomst. Meddelandet Text-TV ej tillgänglig. visas efter val av ett program som inte sänder text-tv-signaler. Samma meddelande visas i andra visningslägen, om inga text-tv-signaler finns tillgängliga. Text-TV Text-TV Vid vart tryck på m ändras skärmen såsom visas ovan. Tryck på m igen för att se text-tv-bilden på skärmens högra del medan en normal bild visas på den vänstra delen. Text-TV-visning fungerar inte efter val av RGB som signaltyp (sid. 34). Knappar för text-tv-manövrering Knappar :r/s Färgknappar (R/G/Y/B) Sifferknapparna 0_9 v (längst upp/ längst ner/full) k (dold visning för text-tv) 3 (frysning/ stopp) [ (textning för text-tv) 1 (undersida) Beskrivning Höj eller sänk sidnumret. Genom att trycka på någon av färgknappar (R/G/Y/B) på fjärrkontrollen kan motsvarande grupp eller bunt sidor angivna inom en parentes med samma färg längst ner på skärmen väljas. Direktvälj en sida, från 100 till 899, med hjälp av sifferknapparna 0_9. Visa text-tv-bilden längst upp, längst ner eller full. Visa eller göm dold information, såsom svaret på en fråga. Stoppa automatisk uppdatering av text-tvsidor eller frigör stoppläget. Visa textning eller lämna textningsskärmen. Ingen textning visas för en tjänst som inte innehåller någon textningsinformation. Visa eller göm undersidor. Gå till föregående undersida (R). Gå till efterföljande undersida (G). Dessa två knappar anges på skärmen av symbolerna e och f. Användning av tillämpningsprogrammet MHEG-5 (endast Storbritannien) Vissa stationer sänder program med det kodade tillämpningsprogrammet MHEG, vilket medger en interaktiv upplevelse av DTV. I tillgängliga fall startas tillämpningen MHEG-5 vid tryckning på m. 15

18 Anslutning av externa enheter E Före anslutning Se till att TV:n och andra enheter är avslagna, innan några anslutningar påbörjas. Anslut kontakterna på en kabel ordentligt till korrekta in/utgångar. Kontrollera noga i bruksanvisningen till varje extern enhet vilka typer av anslutningar som kan utföras. Det kan också vara till hjälp för att uppnå bästa möjliga audiovisuella kvalitet och maximera potentialen hos TV:n och anslutna enheter. På sidan 37 anges hur du ansluter en dator till TV:n. Kablarna som visas på sidorna 16_18 finns att köpa separat. Videoanslutningar HDMI-anslutning Exempel på anslutningsbara enheter E DVD-spelare/-brännare E BD-spelare/-brännare E Spelkonsol HDMI-anslutningar medger överföring av digitala video- och ljudsignaler via en anslutningskabel från en uppspelnings- eller inspelningskomponent. Digitala bildoch ljuddata överförs utan datakomprimering och förlorar därför ingenting av sin kvalitet. Analog-digitalomvandling mellan anslutna enheter, vilket också skulle resultera i kvalitetsförlust, krävs inte längre. ❶ ❷ HDMI-certifierad kabel Kabel med 3,5 mm ø stereominikontakter DVI/HDMI-kabel ❸ DVI/HDMI-omvandling Genom att använda en DVI/HDMI-kabel kan digitala videosignaler från en DVD-spelare också återges via en kompatibel HDMI-anslutning. Ljudet måste matas in separat. När du ansluter en DVI/HDMI-kabel till HDMI-ingången kan det hända att bilden blir otydlig. Både HDMI och DVI använder sig av samma slags HDCPkopieringsskydd. E När du använder ingången HDMI 2 Du måste ställa in ljudsignalens ingångskälla baserat på den typ av HDMI-kabel som ansluts (se sid. 25 för detaljer). HDMI-certifierad kabel Gå till MENY > Alternativ > PCljudval > välj EXT 4 (RGB). DVI/HDMI-kabel Gå till MENY > Alternativ > PCljudval > välj HDMI 2. Om en ansluten HDMI-enhet är AQUOS LINK-kompatibel erbjuds en rad användbara finesser (sid. 19_21). Videobrus kan uppstå beroende på vilken typ av HDMI-kabel som används. Se till att använda en certifierad HDMI-kabel. Vid visning av en HDMI-bild identifieras och väljs bästa möjliga format för bilden automatiskt. Videosignaler som stöds 576i, 576p, 480i, 480p, 1080i, 720p, 1080p Vi hänvisar till sidan 38 angående datorsignalkompatibilitet. 16

19 Anslutning av externa enheter SCART-anslutning Exempel på anslutningsbara enheter E Avkodare Exempel på anslutningsbara enheter E Videobandspelare E DVD-spelare/-brännare En videobandspelare som stöder det avancerade TV-videolänksystemet AV Link kan anslutas via en fullkopplad SCART-kabel. ❹ ❹ ❹ Videobandspelare Avkodare Avkodare SCART-kabel SCART-kabel Se till att använda Manuell justering på menyn Analoginställning till att välja den korrekta ingång till vilken avkodaren är ansluten, om avkodaren behöver ta emot signaler från TV:n (sid. 29). Det kan hända att det avancerade TV-videolänksystem AV Link inte är kompatibelt med viss extern utrustning. En videobandspelare med avkodare kan inte anslutas via en fullkopplad SCART-kabel samtidigt som Y/C väljs under EXT 2 på menyn Ingångsval. Manövrering av SCART-anslutna enheter via länksystemet AV Link TV:n erbjuder fyra typiska AV-länkfunktioner för smidig anslutning mellan TV:n och annan AV-utrustning. Entrycks uppspelningsstart TV-strömberedskap WYSIWYR Förvalsnerladdning När TV:n står i beredskapsläget slås den på och visar automatiskt bilden från ansluten AV-källa (t.ex. videobandspelare, DVD-spelare/-brännare). När TV:n ställs i strömberedskap (viloläge) ställs även annan ansluten AV-utrustning (t.ex. videobandspelare, DVD-spelare/-brännare) i strömberedskap. Om fjärrkontrollen till en ansluten videobandspelare har knappen WYSIWYR kan inspelning startas automatiskt genom att trycka på denna knapp. Detta överför automatiskt information om kanalförinställning från TV:ns kanalmottagare till kanalmottagaren på AV-utrustning (t.ex. videobandspelare) ansluten via kopplingen EXT 2. Vi hänvisar till bruksanvisningarna till extern utrustning angående detaljer. Funktionen AV Link kan endast utnyttjas när AV-utrustning är ansluten till EXT 2-anslutningen via en fullkopplad SCART-kabel. Funktionen AV Link kan enbart användas efter att TV:n utfört en komplett autoinstallation tillsammans med ansluten AV-utrustning (se Grundläggande autoinstallation på sid. 9). Tillgängligheten för funktionen AV Link beror på den AV-utrustning som används. Beroende på tillverkaren och typen av utrustning kan det hända att de angivna funktionerna kan användas endast delvis eller inte alls. När TV:n tar emot krypterade DTV-signaler kan det hända att WYSIWYR-funktionen inte fungerar. Om signaler som TV:n tar emot ändras till krypterade signaler under pågående inspelning med WYSIWYR-funktionen, så spelas svarta bilder in på den externa enheten. 17

20 PB (CB) PR (CR) Anslutning av externa enheter Y Komponentanslutning Ljudanslutningar Exempel på anslutningsbara enheter E Videobandspelare E DVD-spelare/-brännare Exakt färgåtergivning och hög bildkvalitet kan erhållas efter anslutning av en DVD-spelare/-brännare eller annan enhet till kopplingen EXT 3. ❻ Anslutning av högtalare/ förstärkare Anslut en förstärkare med externa högtalare enligt bilden nedan. E Anslutning av en förstärkare med digitala/analoga ljudingångar ❺ ❽ ❾ Ljudkabel R L AUDIO Y PB PR (CB) (CR) COMPONENT VIDEO-anslutning Komponentkabel Exempel på anslutningsbara enheter E Videobandspelare E DVD-spelare/-brännare E Spelkonsol E Videokamera En spelkonsol, en videokamera, en DVD-spelare/- brännare eller annan enhet kan anslutas till kopplingen EXT 9. ❼ DIGITAL AUDIO IN R L AUX1 IN Optisk ljudkabel (för digital ljudinmatning) Ljudkabel (för analog ljudinmatning) E Efter anslutning Inställning av digital ljudutmatning Efter anslutning av en förstärkare med digital ljudingång och externa högtalare såsom visas bör ett ljudutmatningsformat kompatibelt med det program som visas eller den anslutna enheten ställas in. Gå till MENY > Alternativ > Digital ljudutmatning > välj PCM eller Dolby Digital. Medan Dolby Digital är inställt matas Dolby Digitalsignaler ut vid mottagning av ljud enligt formatet Dolby Digital eller Dolby Digital Plus. Medan PCM är inställt matas PCM-signaler ut oberoende av inmatat ljudformat. AV-kabel 18

21 AQUOS LINK Manövrering av HDMI-enheter med AQUOS LINK E Vad är AQUOS LINK? Genom användning av protokollet HDMI CEC möjliggör AQUOS LINK interaktiv manövrering av kompatibla systemenheter (AV-förstärkare, DVD-spelare/-brännare, BD-spelare/-brännare) med hjälp av en enda fjärrkontroll. AQUOS AUDIO-högtalare och AQUOS-inspelare som är AQUOS LINK-kompatibla planeras att marknadsföras efter lanseringen av denna TV. E Vad AQUOS LINK kan användas till Entrycks inspelning (endast DTV) Du behöver inte söka reda på fjärrkontrollen till din inspelningsenhet. Tryck på knapparna REC E eller REC STOP H innanför luckan på fjärrkontrollen för att börja/sluta spela in det som visas på inspelningsenheten. Entrycks uppspelningsstart När TV:n står i viloläge slås den automatiskt på och visar bilden från ansluten HDMIkälla. Manövrering med en fjärrkontroll AQUOS LINK identifierar automatiskt en ansluten HDMI-enhet och TV:n och övriga enheter kan manövreras på samma sätt som vid användning av en universell fjärrkontroll. Användning av titellistor i externa enheter Förutom visning av TV:ns egna timerlista (sid. 14) är det även möjligt att ta fram en extern uppspelningsenhets huvudmeny eller en AQUOS BD-spelares/AQUOSinspelares titellista, förutsatt att enheten ifråga stöder AQUOS LINK. Manövrering av flera HDMI-enheter Knappen < kan användas till att välja vilken HDMI-enhet som ska manövreras. Vid användning av AQUOS LINK ska du vara noga med att använda en bestyrkt HDMI-kabel. Rikta fjärrkontrollen mot TV:n, inte den anslutna HDMI-enheten. Videobrus kan uppstå beroende på vilken typ av HDMI-kabel som används. Se till att använda en certifierad HDMI-kabel. Upp till tre HDMI-inspelningsenheter, en AV-förstärkare och två uppspelningsenheter kan anslutas till detta system. Dessa manövreringar påverkar den HDMI-enhet som är vald som nuvarande extern källa. Om manövrering av enheten inte fungerar, så slå på enheten och välj korrekt extern källa med hjälp av b. Slå på alla anslutna HDMI-enheter, innan TV:n slås på, om någon HDMI-kabel har anslutits/ kopplats loss eller någon anslutning har ändrats. Kontrollera att bild och ljud återges korrekt genom att välja HDMI 1, HDMI 2, HDMI 3 eller HDMI 4 på menyn INGÅNGSKÄLLA. AQUOS LINK-anslutning Anslut först en AQUOS AUDIO-högtalare eller en AQUOS-BD-spelare/AQUOS-inspelare som stöder protokollet HDMI CEC. Vi hänvisar till bruksanvisningen till den enhet som ska anslutas angående närmare detaljer. Om anslutningskablar har kopplats loss eller anslutningsmönstret ändrats, kontrollerar du att de enheter du ska använda är påslagna innan du slår på TV:n. Tryck på b för att välja extern ingångskälla, välj lämplig extern källa och verifiera AV-utmatningen. Kablarna som visas i följande beskrivning finns att köpa separat. 19

22 AQUOS LINK Anslutning av AQUOS-BD-spelare/AQUOS-inspelare via en AQUOS AUDIO-högtalare Anslutning av enbart en AQUOS-BD-spelare/ AQUOS-inspelare ❶ ❷ ❶ ❶ AQUOS AUDIO-högtalare Optisk ljudkabel AQUOS-BD-spelare/AQUOSinspelare HDMI-certifierad kabel AQUOS-BD-spelare/AQUOSinspelare AQUOS LINK-inställning Grundläggande manövrering Gå till MENY > Alternativ > AQUOS LINKinställning > välj meny för önskad inställning. Kontroll av AQUOS LINK Välj alternativet På för att aktivera HDMI CECfunktioner. Automatiskt strömpåslag Medan detta är aktiverat kan entrycks uppspelning användas. När TV:n står i beredskapsläget slås den på och visar automatiskt bilden från ansluten HDMI-källa. Grundinställningen för denna post är Av. Val av kanalnyckel Denna funktion kan användas till att välja kanal på ansluten HDMI-enhet med hjälp av TV:ns fjärrkontroll. 1 Tryck på a/b för att välja ingångskällan för den anslutna HDMI-enhet som ska manövreras med TV:ns fjärrkontroll och tryck sedan på ;. 2 Tryck på c/d för att välja På och tryck sedan på ;. Användning av genreinformation Med hjälp av denna funktion kan TV:n automatiskt koppla in lämpligt ljudläge i enlighet med den genreinformation som medföljer en digital sändning. Val av inspelningsenhet Använd detta till att välja en bland flera anslutna inspelningsenheter för inspelning. Om AQUOS AUDIO-högtalare har anslutits mellan TV:n och en AQUOS-inspelningsenhet, så ändras indikeringen för extern källa (t.ex. från HDMI 1 till HDMI 1 (Sub) ). 20

23 AQUOS LINK Manövrering av en AQUOS LINKenhet AQUOS LINK medger manövrering av en HDMI-ansluten enhet med en enda fjärrkontroll. 1 Öppna luckan på fjärrkontrollen. 2 Tryck på PLAY I för att starta uppspelning 3 av en titel. Vi hänvisar till avsnittet Huvudmeny/titellista i spalten till höger angående uppspelningsstart med hjälp av titellistan till en AQUOS-BD-spelare/AQUOS-inspelare. Tryck på FWD J för att snabbspela framåt. Tryck på REV G för att snabbspela bakåt. Tryck på STOP H för att stoppa. Tryck på B för att slå på/av den HDMIanslutna enheten. AQUOS LINK-meny AQUOS LINK-meny kan användas till att konfigurera inställningar för ljudåtergivning, externa enheter m.m. E Visning av AQUOS LINK-meny Öppna luckan på fjärrkontrollen och tryck på <. Via AQUOS AUDIO SP TV-ljudet kan alternativt återges enbart via en ansluten AQUOS AUDIO-högtalare. Tryck på a/b för att välja Via AQUOSljudhögtalare och tryck sedan på ;. Inget ljud matas ut till TV:ns högtalare eller hörlursutgången och endast ljud via anslutna AQUOS AUDIO-högtalare kan höras. Via AQUOS-högtalare TV-ljudet kan alternativt återges enbart via AQUOS-TVhögtalarna. Tryck på a/b för att välja Via AQUOShögtalare och tryck sedan på ;. Byte av ljudläge AQUOS AUDIO-högtalarnas ljudläge kan ändras manuellt. 1 2 Tryck på a/b för att välja Byte av ljudläge. Ljudläget ändras vid varje tryckning på ;. Vi hänvisar till bruksanvisningen till AQUOS AUDIOhögtalarna angående detaljer. Inställningsmeny Du kan öppna menyn för en HDMI CEC-kompatibel extern enhet (spelare, inspelningsenhet, avkodare, osv.) via funktionen Inställningsmeny. Tryck på a/b för att välja Inställningsmeny och tryck sedan på ;. Om en ansluten enhet inte har denna funktion eller om enheten är i ett läge där menyn inte kan visas (inspelning, på väg i beredskapsläge, osv.) kan det hända funktionen inte är tillgänglig. Huvudmeny/titellista I detta avsnitt beskrivs hur det går till att spela upp en titel från en AQUOS-BD-spelare/AQUOS-inspelare. 1 Tryck på a/b för att välja Huvudmeny/ titellista och tryck sedan på ;. Strömmen till den sammanlänkade inspelnings-enheten slås på och TV:n väljer automatiskt lämplig extern ingångskälla. Titellistdata från den anslutna AQUOS-BD-spelare/ AQUOS-inspelare visas. 2 Välj önskad titel med hjälp av a/b/c/d och tryck sedan på PLAY I. Byte av media Välj önskad medietyp här, om inspelningsenheten innehåller fler än ett lagringsmedium. 1 Tryck på a/b för att välja Byte av media och tryck sedan på ;. 2 Välj önskat medium, t.ex. DVD-brännare eller HDD. Medietypen ändras vid varje tryckning på ;. Val av modell Om flera HDMI-enheter har anslutits i en seriekoppling (daisy chain), så kan den enhet som ska manövreras väljas enligt nedan. Tryck på a/b för att välja Val av modell och tryck sedan på ;. HDMI-enheten ändras vid varje tryckning på ;. Inspelare EPG En CEC-kompatibel inspelningsenhets elektroniska programguide (EPG) kan tas fram och timerinspelningar förinställas med hjälp av TV:ns fjärrkontroll. 1 Tryck på a/b för att välja Inspelare EPG och tryck sedan på ;. Den externa ingångskällan ändras och inspelningsenhetens EPG visas. 2 Välj det program som ska spelas in. Vi hänvisar till bruksanvisningen till inspelningsenheten angående detaljer. 21
