bia HÄRDPLAST AB bia HÄRDPLAST AB AVLOPPSPUMPSTATIONER AVSEDDA FÖR AVLOPP, DAGVATTEN OCH DRÄNERINGSVATTEN MM.

Transkript

1 GENERELLA ANVISNINGAR bia HÄRDPLAST AB AVLOPPSPUMPSTATIONER AVSEDDA FÖR AVLOPP, DAGVATTEN OCH DRÄNERINGSVATTEN MM. Tack för att du valde en pumpstation från bia HÄRDPLAST AB. Läs denna instruktion noggrant så kommer ni att erhålla en produkt med bästa möjliga funktion, driftsäkerhet och hållbarhet. Läs återkommande; Vid leveransmottagning Före förläggning Före inkoppling Före driftsättning Denna instruktion innehåller information som är sammanställd för att minimera skaderisker för brukare, installatörer och tredje man samt på egendom. Dessutom självfallet för att erhållen produkt ur alla aspekter skall vara av mycket god kvalitet. Instruktionen medger ej rätt att frångå t.ex. lokala bestämmelser, lagar och förordningar mm. eller branschregler för el-, mark-, eller vvs-arbeten etc. Om tveksamhet råder v.g. kontakta BIA för rådgivning. INNEHÅLLSFÖRTECKNING 1.1 Allmänt om markförlagda pumpstationer sid Pumptank (pumpsump) sid Pump/pumpar sid Pumpstyrning sid Allmänt om handhavande sid Transport sid Leveranskontroll sid Förvaring/lagring sid Tillsyn och underhåll efter driftsättning sid Markförläggning och anslutning sid Förläggningsschakt sid Anslutning av rör sid Återfyllning av pumpgrop/schakt sid Montering/demontering av pumpar sid Montering/justering av nivågivare sid Elinstallation sid Automatik-/styrskåp sid Allmänt om driftsättning sid Driftsättning sid. 9

2 1.1 ALLMÄNT OM MARKFÖRLAGDA PUMPSTATIONER Alla pumpstationer i denna instruktion (och generellt) består av pumptank, pump/pumpar och pumpstyrning (nivåstyrning) och rörgarnityr (invändigt rör och kopplingssystem). 1.2 Pumptank. Dessa finns/väljes i olika storlekar och utförande för olika önskemål och behov. Alla är i sitt grundutförande tillverkad i glasfiberarmerad plast (GAP) enligt verksnorm Vald pumptank skall vara anpassad till; Inflöde (beräknat max inflöde) Inflödet i kombination med tankens storlek påverkar t.ex. antal start och stopp på pumpar. Detta påverkar i sin tur pumpen/pumparnas livslängd. Är konsekvenserna stora vid driftstörning/bräddning bör även pumptankens reservmottagningsvolym maximeras. Pumpens flödeskapacitet i anläggningen. Hur fort pumpen pumpar ur pumptanken i förhållande till tankens storlek påverkar antalet start och stopp vilket direkt påverkar pumparnas livslängd Pumpens fysiska storlek. Pumpen/Pumparnas elmotor (stator) skall omges av vätska när pumpning sker. Minst 80 % av motorns stator bör vara under vätskenivå vid pumpning. Läs mer i avsnittet injustering av nivågivare Användningsområde. Exempel är t.ex. avlopp, dagvatten, saltvatten och industriellt spillvatten mm. Markbeskaffenhet. Om pumptanken skall förläggas i t.ex. våtsjuk mark (som belastar tanken med flytkrafter ) så skall den vara anpassad till lämplig förankringsmetod etc. Förläggningsdjup. Pumptankens totalhöjd (förläggningsdjup) beräknas med hänsyn till t.ex. start och stoppnivå för pumparna, larmnivå, reservvolym, inkommande avloppslednings vattengångsnivå under markytan, frostfri nivå, och färdig mark nivå mm. Markbelastning (t.ex. körbar yta) Beakta att om den skall markförläggas så krävs extra frostskyddande åtgärder för pump och tryckledningsrör etc. RÅDER DET TVEKSAMHET OM VALD/LEVERERAD PUMPTANKS LÄMPLIGHET, V.G. KONTAKTA BIA FÖR INFORMATION ELLER RÅDGIVNING FÖRE FÖRLÄGGNING/MONTERING

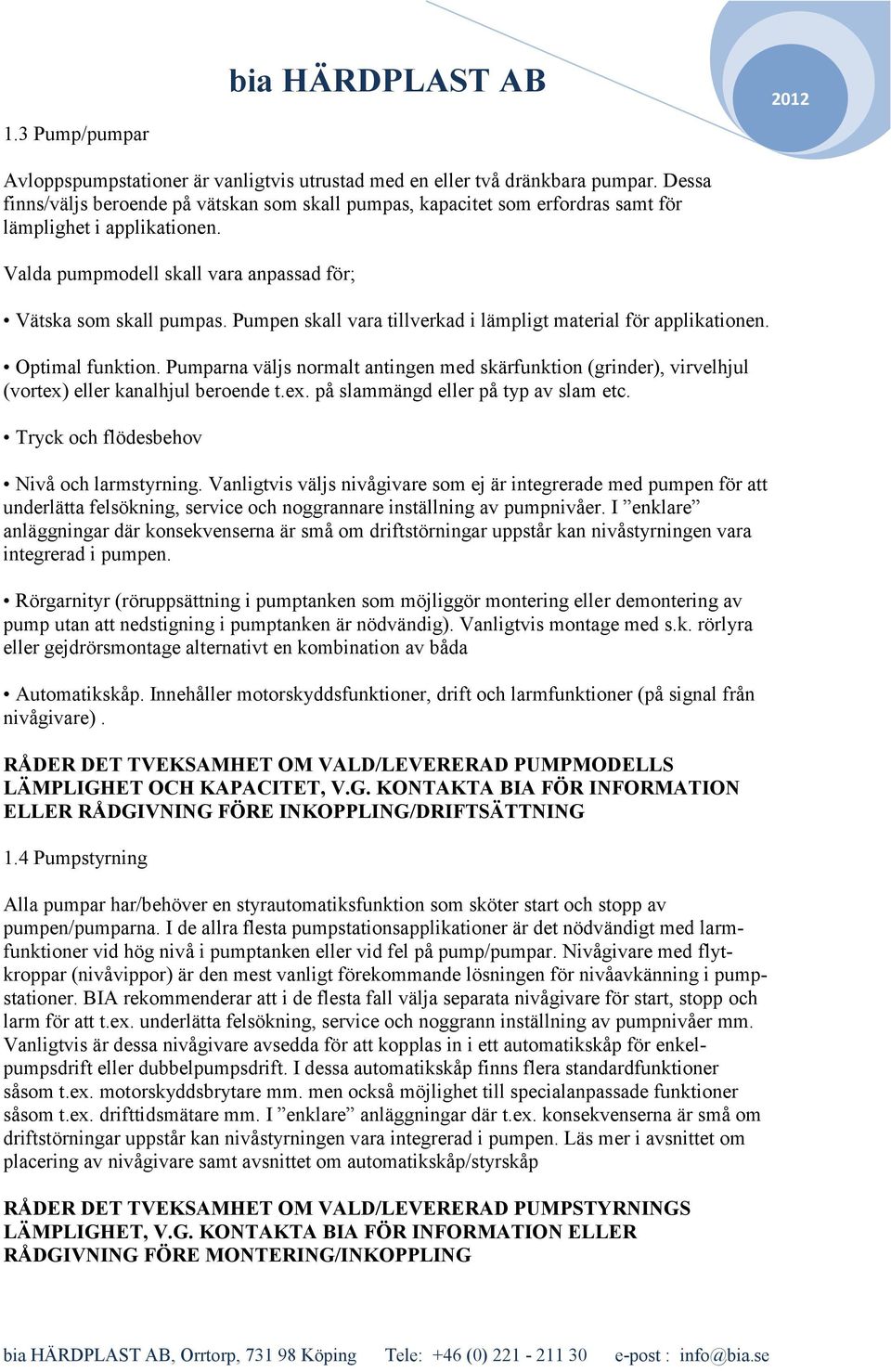

3 1.3 Pump/pumpar bia HÄRDPLAST AB Avloppspumpstationer är vanligtvis utrustad med en eller två dränkbara pumpar. Dessa finns/väljs beroende på vätskan som skall pumpas, kapacitet som erfordras samt för lämplighet i applikationen. Valda pumpmodell skall vara anpassad för; Vätska som skall pumpas. Pumpen skall vara tillverkad i lämpligt material för applikationen. Optimal funktion. Pumparna väljs normalt antingen med skärfunktion (grinder), virvelhjul (vortex) eller kanalhjul beroende t.ex. på slammängd eller på typ av slam etc. Tryck och flödesbehov Nivå och larmstyrning. Vanligtvis väljs nivågivare som ej är integrerade med pumpen för att underlätta felsökning, service och noggrannare inställning av pumpnivåer. I enklare anläggningar där konsekvenserna är små om driftstörningar uppstår kan nivåstyrningen vara integrerad i pumpen. Rörgarnityr (röruppsättning i pumptanken som möjliggör montering eller demontering av pump utan att nedstigning i pumptanken är nödvändig). Vanligtvis montage med s.k. rörlyra eller gejdrörsmontage alternativt en kombination av båda Automatikskåp. Innehåller motorskyddsfunktioner, drift och larmfunktioner (på signal från nivågivare). RÅDER DET TVEKSAMHET OM VALD/LEVERERAD PUMPMODELLS LÄMPLIGHET OCH KAPACITET, V.G. KONTAKTA BIA FÖR INFORMATION ELLER RÅDGIVNING FÖRE INKOPPLING/DRIFTSÄTTNING 1.4 Pumpstyrning Alla pumpar har/behöver en styrautomatiksfunktion som sköter start och stopp av pumpen/pumparna. I de allra flesta pumpstationsapplikationer är det nödvändigt med larmfunktioner vid hög nivå i pumptanken eller vid fel på pump/pumpar. Nivågivare med flytkroppar (nivåvippor) är den mest vanligt förekommande lösningen för nivåavkänning i pumpstationer. BIA rekommenderar att i de flesta fall välja separata nivågivare för start, stopp och larm för att t.ex. underlätta felsökning, service och noggrann inställning av pumpnivåer mm. Vanligtvis är dessa nivågivare avsedda för att kopplas in i ett automatikskåp för enkelpumpsdrift eller dubbelpumpsdrift. I dessa automatikskåp finns flera standardfunktioner såsom t.ex. motorskyddsbrytare mm. men också möjlighet till specialanpassade funktioner såsom t.ex. drifttidsmätare mm. I enklare anläggningar där t.ex. konsekvenserna är små om driftstörningar uppstår kan nivåstyrningen vara integrerad i pumpen. Läs mer i avsnittet om placering av nivågivare samt avsnittet om automatikskåp/styrskåp RÅDER DET TVEKSAMHET OM VALD/LEVERERAD PUMPSTYRNINGS LÄMPLIGHET, V.G. KONTAKTA BIA FÖR INFORMATION ELLER RÅDGIVNING FÖRE MONTERING/INKOPPLING

4 2.1 ALLMÄNT OM HANDHAVANDE Det är viktigt att hantera avloppspumpstationen och alla dess ingående komponenter väl för att försäkra sig om lång livslängd på pumpstationen och för att minimera risker för driftstörningar. Detta arbete måste ske i alla led såsom t.ex. tillverkning, transport, förläggning, inkoppling, driftsättning och nyttjande. För att minimera risk för felaktigt hanterande och nyttjande så är det viktigt att kontroll, tillsyn och underhåll sker kontinuerligt. 2.2 Transport Alla tankar kan transporteras stående eller alternativt liggande med alla utskjutande delar väl skyddade/avlastade. Inget löst gods som kan ta skada eller skada pumptanken eller ingående komponenter får finnas i pumptanken under transport eller lyft. Lastning/lossning (lyft) av tanken skall ske med lämpliga lyftband som förankras i de på pumptanken fabriksmonterade lyftöglorna (Obs! Pumptank är försedd med öglor för förankring endast när pumptanken är beställd i det utförandet ). Vid lastning eller lossning med lyftanordning eller truck skall gällande säkerhetsregler följas. 2.3 Leveranskontroll Vid leveransmottagning skall omgående följande kontrolleras; Att kolliantal och sort överensstämmer med fraktsedel Att mottaget material överensstämmer med följesedel Att materialet överensstämmer med beställningsunderlag Att levererat materialet inte är transportskadat eller är behäftat med andra fel Att levererad pumputrustning och styrskåp samt övrig elektrisk utrustning motsvarar specifikationer som är angivna på respektive produkt Att alla papper/handböcker mm tas om hand och förvaras torrt. 2.4 Förvaring Pumptanken kan förvaras utomhus men bör ej förvaras i direkt solljus. Pumptanken kan förvaras stående eller alternativt liggande med alla utskjutande delar väl skyddade/avlastade. Undvik punktbelastningar på tanken eller utskjutande delar. Se till att tanken ej kan välta eller rulla. Pumptankens öppningar/ anslutningar skall vara förseglade/täckta. Kommer det in vatten/fukt i tanken före elektrisk installation/inkoppling kan fuktskador uppstå som kan orsaka framtida driftsproblem eller haverier. Förvara pump och automatikskåp separat inomhus. 2.5 Tillsyn och underhåll efter driftsättning Nivågivare skall hållas rena från fettavlagringar mm. (Kontrolleras regelbundet). Kontrollera nivågivarnas placering (start, stopp och larmnivåer) Tankens botten måste hållas rent från hårt sittande sediment (pump/pumpar kan skadas om vätska inte kan sugas in i pumparna) Sand, grus och andra mindre eller större, hårda material får aldrig finnas löst i pumpstationen Kontrollera i pumphandboken om/när (efter hur många driftstimmar) axeltätningar på pump/pumpar behöver bytas. Bedöm när detta bör ske (beror på anläggningens förutsättningar). Kontakta gärna bia för rådgivning. INGA ARBETEN FÅR SKE I PUMPSTATION UTAN ATT STRÖMMEN ÄR BRUTEN OCH TANKEN ÄR VÄL VENTILERAD. TÄNK PÅ SJUKDOMS OCH SKADERISKER. ALLA ARBETEN I OCH VID PUMPSTATION SKALL UTFÖRAS AV FACKMAN

5 3.1 MARKFÖRLÄGGNING OCH ANSLUTNING Alla markarbeten skall utföras på så att risk för skada på person, egendom eller produkter minimeras. Mark AMA och andra branschregler, lokala föreskrifter och lagar skall alltid följas. 3.2 Schakt Grop grävs/sprängs som är 0,8m djupare och 1,0m bredare än pumptanken. Gropen skall permanentdräneras. Om dränering ej kan ske och/eller att det finns risk för att tanken kan flyta upp så ska såväl pumptanken som förläggningsmetod anpassas för att förhindra detta. I botten på gropen läggs ett jämt, plant och väl packat lager av rörgravssand (min. 300 mm). Pumptanken lyftes ner med lyftband fästa i de lyftöglor som är monterade på tanken. Lyftöglorna är endast avsedda för lyft och ej för förankring. Alla öppningar/anslutningar skall tätas för att förhindra att sand och jord mm. kommer in i tanken och tanken inte fylls innan elektrisk installation och driftsättning skett (nivågivare mm. kan bli skadade och orsaka driftstörningar eller haverier). Undvik om möjligt att placera pumptanken/schaktet på/vid körbara ytor. Om det ej går att undvika skall lämplig beteckning användas som avlastar tyngden från trafik etc. på tanken. Avseende frysrisker åligger det beställare/entreprenör/installatör att bedöma och eventuellt vidtaga åtgärder för att undvika sådana problem. 3.3 Anslutning av rör Inkommande markavlopps-, ventilations eller bräddningsrör ansluts med 2st språng/ rörböjar närmast pumptanken för att undvika sättningsskador. Utgående tryckledningsrör skall ej vara sträckt och ej riskera att bli hårt belastad av återfyllningsmassor. Anslutning av elkabelrör sker lämpligen på rörgenomföring som är placerad nära pumpstationens överdel/lock. Används ej denna röranslutning så skall denna proppas/tätas. Elkabelrör och elkablar skall ej vara sträckta och ej riskera att bli hårt belastad av återfyllningsmassor EN VÄL FUNGERANDE VENTILATION FÖRLÄNGER PUMPSTATIONENS LIVSLÄNGD. EN PUMPSTATION UTAN VENTILATION SKADAS ALLVARLIGT. LUFT SKALL ALLTID TILLFÖRAS VID UTPUMPNING T.EX. VIA VENTILERAD AVLOPPSSTAM ELLER VIA VENTILATIONSRÖR SOM MONTERAS I DIREKT ANSLUTNING TILL PUMPTANKEN 3.4 Återfyllning av grop/schakt med monterad pumptank Locket skall vara fast på pumptanken vid återfyllning. Återfyllning skall göras mycket försiktigt så att tank eller anslutna rör ej överbelastas eller skadas. Närmast tanken, skall ett lager rörgravssand finnas (min. 300mm) Närmast utanför sandlagret kan annat stenfritt återfyllnadsmaterial användas (min. 300mm). Undvik att återfylla med pinnmo. Använd fiberduk för att hålla återfyllnadsmassorna isär. Återfyllningsmassor får ej packas så hårt att tanken skadas. Jordtrycket måste vara jämt fördelat runt pumptanken. De översta 2-3 decimetrarna kan fyllas med t.ex. planteringsjord

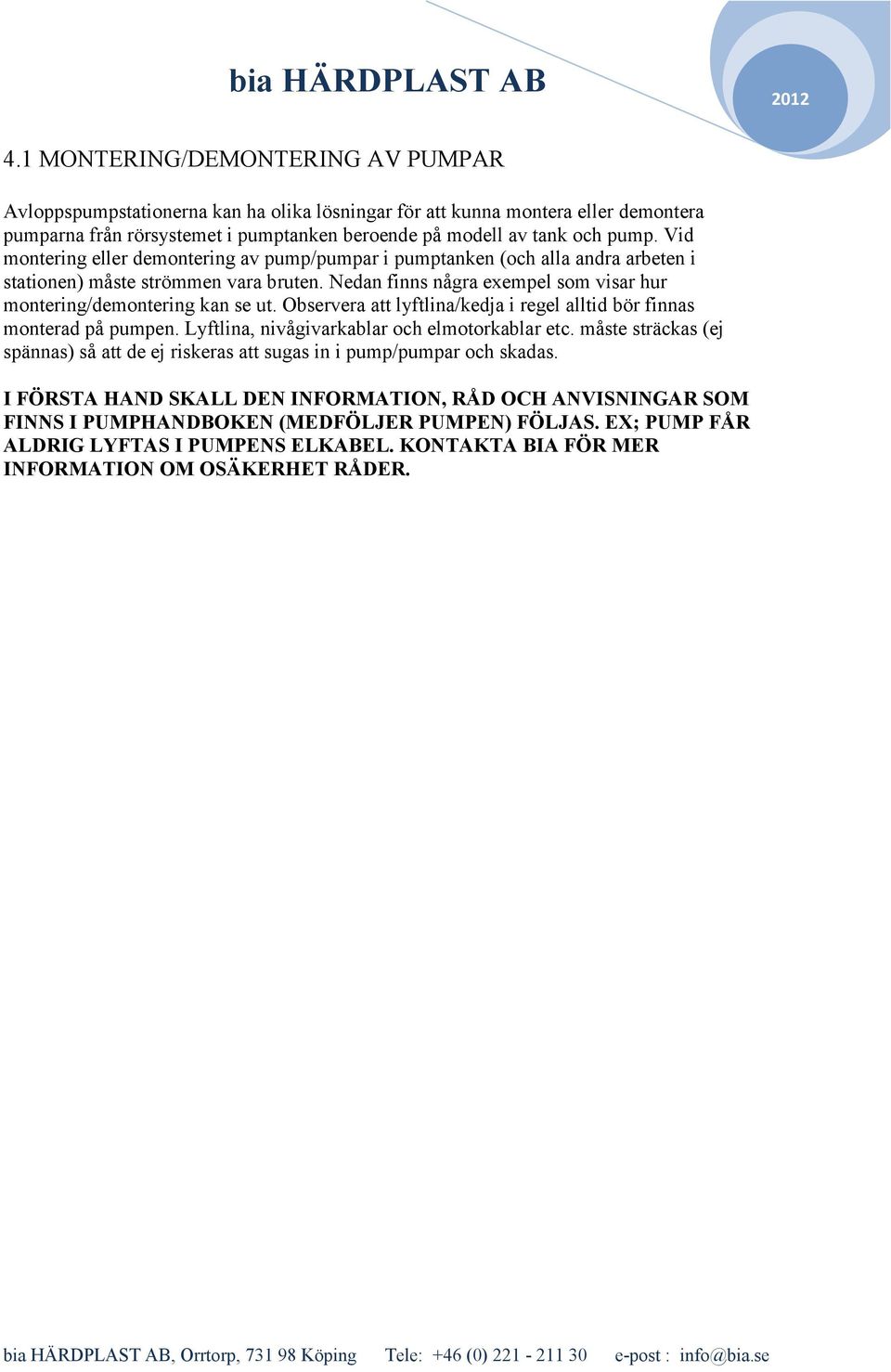

6 4.1 MONTERING/DEMONTERING AV PUMPAR Avloppspumpstationerna kan ha olika lösningar för att kunna montera eller demontera pumparna från rörsystemet i pumptanken beroende på modell av tank och pump. Vid montering eller demontering av pump/pumpar i pumptanken (och alla andra arbeten i stationen) måste strömmen vara bruten. Nedan finns några exempel som visar hur montering/demontering kan se ut. Observera att lyftlina/kedja i regel alltid bör finnas monterad på pumpen. Lyftlina, nivågivarkablar och elmotorkablar etc. måste sträckas (ej spännas) så att de ej riskeras att sugas in i pump/pumpar och skadas. I FÖRSTA HAND SKALL DEN INFORMATION, RÅD OCH ANVISNINGAR SOM FINNS I PUMPHANDBOKEN (MEDFÖLJER PUMPEN) FÖLJAS. EX; PUMP FÅR ALDRIG LYFTAS I PUMPENS ELKABEL. KONTAKTA BIA FÖR MER INFORMATION OM OSÄKERHET RÅDER.

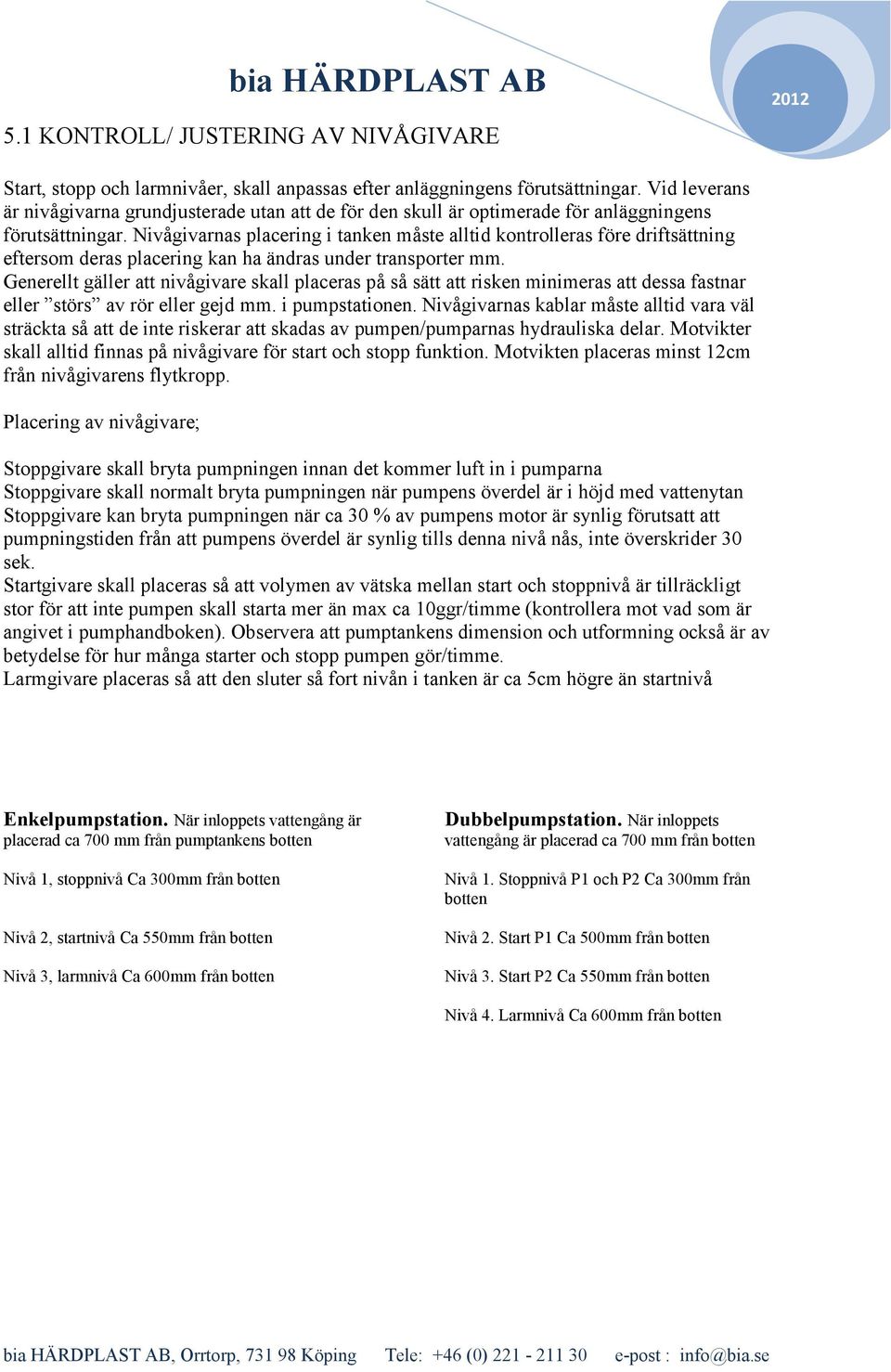

7 5.1 KONTROLL/ JUSTERING AV NIVÅGIVARE Start, stopp och larmnivåer, skall anpassas efter anläggningens förutsättningar. Vid leverans är nivågivarna grundjusterade utan att de för den skull är optimerade för anläggningens förutsättningar. Nivågivarnas placering i tanken måste alltid kontrolleras före driftsättning eftersom deras placering kan ha ändras under transporter mm. Generellt gäller att nivågivare skall placeras på så sätt att risken minimeras att dessa fastnar eller störs av rör eller gejd mm. i pumpstationen. Nivågivarnas kablar måste alltid vara väl sträckta så att de inte riskerar att skadas av pumpen/pumparnas hydrauliska delar. Motvikter skall alltid finnas på nivågivare för start och stopp funktion. Motvikten placeras minst 12cm från nivågivarens flytkropp. Placering av nivågivare; Stoppgivare skall bryta pumpningen innan det kommer luft in i pumparna Stoppgivare skall normalt bryta pumpningen när pumpens överdel är i höjd med vattenytan Stoppgivare kan bryta pumpningen när ca 30 % av pumpens motor är synlig förutsatt att pumpningstiden från att pumpens överdel är synlig tills denna nivå nås, inte överskrider 30 sek. Startgivare skall placeras så att volymen av vätska mellan start och stoppnivå är tillräckligt stor för att inte pumpen skall starta mer än max ca 10ggr/timme (kontrollera mot vad som är angivet i pumphandboken). Observera att pumptankens dimension och utformning också är av betydelse för hur många starter och stopp pumpen gör/timme. Larmgivare placeras så att den sluter så fort nivån i tanken är ca 5cm högre än startnivå Enkelpumpstation. När inloppets vattengång är placerad ca 700 mm från pumptankens botten Nivå 1, stoppnivå Ca 300mm från botten Nivå 2, startnivå Ca 550mm från botten Nivå 3, larmnivå Ca 600mm från botten Dubbelpumpstation. När inloppets vattengång är placerad ca 700 mm från botten Nivå 1. Stoppnivå P1 och P2 Ca 300mm från botten Nivå 2. Start P1 Ca 500mm från botten Nivå 3. Start P2 Ca 550mm från botten Nivå 4. Larmnivå Ca 600mm från botten

8 6.1 ALLMÄNT OM ELINSTALLATION I första hand gäller branschregler, lokala föreskrifter, lagar och förordningar samt i andra hand de instruktioner som finns i pumphandbok som medföljer pumpen/pumparna. Elarbeten skall alltid utföras av fackmän med rätt behörighet. Planera alltid elinstallationsbehovet i god tid före installation och driftsättning. Varje pump och larmfunktion skall ha sin egen säkring/säkringsgrupp. Notera att vissa pumpar har i sin motorlindning/motorkabel två extra ledare för att stoppa pumpen om lindningen blir överhettad och/eller för att stoppa pumpen om vatten läcker in i oljekammare i axeltätningen. Elkabelrör mellan pumpstation och styrskåp skall dimensioneras så att alla motorkablar, nivågivarkablar och larmkablar etc. är lätt utbytbara eller åtkomliga för service. Notera att skarvning av nivågivarnas och/eller pump/pumparnas elkabel skall ej göras på elkopplingsplint i stationen eftersom de kan bli utsatta för korrosionsbenägna gaser eller av kondensvatten mm. Krympskarvning rekommenderas och/eller/alternativt en kapsling som monteras utanför pumpstationen för att vidarekoppla till styrskåp. Fäst märkskyltar för respektive nivågivare och pumpkabel både i pumpstationen och i automatikskåpet. Om jordfelsbrytare måste användas i anläggningen så rekommenderas att använda en separat jordfelsbrytare/ pump. 6.2 Automatik-/styrskåp För pumpar i 1-fasutförande med integrerad nivågivare eller i 3-fasutförande med integrerad nivågivare alternativt nivågivare som är kopplad till kontaktormotorskydd (med 220V spole) behövs i regel inget styrskåp. För sådana installationer kan man komplettera med ett larmskåp. Välj Robota larmskåp L-L alternativt L-SK (båda kompletteras med larmgivare). L- L har 230V manöverspänning till larmgivare och L-SK 24 har 24V manöverspänning till larmgivare. Skåpet ger synbart larm på lampa/diod monterad på larmlådans kapsling (tänk på larmlådans placering). Båda modellerna av larmskåp är försedda med en (1) slutande och två (2) brytande potentialfria kontakter. Till dessa kan man ansluta t.ex. blixtljus, summer eller magnetventil som bryter vattentillförsel mm. L-L samt L-SK är avsedda för inomhusmontage. För anläggningar där man önskar möjlighet att kunna t.ex. justera pumpnivåer, få bästa möjliga motorskyddsfunktioner och driftsäkerhet väljs styrskåp NLE-SK3 för enkelpumpsdrift och DNLE-SK3 för dubbelpumpsdrift. Båda automatikskåpen levereras antingen i utförande för inomhusmontage eller för utomhusmontage. Det kan finnas ytterligare funktioner i automatikskåpen såsom t.ex. drifttidsmätare, värmeelement, larmsignal via radio eller GSM mm. om automatikskåpen beställts på sådant sätt ÅTERSTÄLLNING AV LARM SKER GENOM ATT STRÖM- FÖRSÖRJNING BRYTS OCH DÄREFTER ÅTERINKOPPLAS.

9 7.1 ALLMÄNT OM DRIFTSÄTTNING Vid driftsättning skall säkerhetstänkande vara högt prioriterat. El, maskinsäkerhetsföreskrifter såväl som lagar, regler och förordningar skall följas. I pumphandboken som medföljer pumpen/pumparna finns information av väsentlig betydelse som skall följas. Driftsättning skall inte omfatta bara att aktivera pumpanläggningen utan också att prova att alla drift och larmfunktioner fungerar både genom elektrisk simulation (steg 1) och praktiskt genom att pumpstationen fylls med vätska (steg 2). Driftsättning skall göras av fackman (med elektrisk behörighet och kunskap om anläggningens tänkta funktion). 7.2 Driftsättning 1) Läs pumphandbok 2) Kontrollera att ström är bruten och ej kan aktiveras under pågående arbeten 3) Säkerställ att inga olyckor kan hända. T.ex. fall eller elolyckor 4) Kontrollera att alla rör och anslutningar är åtdragna och hela. 5) Kontrollera flödesriktning på backventil/backventiler 6) Kontrollera att ventil/ventiler är öppna 7) Kontrollera att inga hårda, fasta föroreningar finns i stationen som kan skada pump/pumpar 8) Kontrollera att nivågivare är oskadade, korrekt placerade och gör elektrisk uppmätning både för slutande och för brytande funktion (funktionskontroll) 9) Kontrollera pumpens/pumparnas märk/motorskylt att de överensstämmer med beställning och strömart etc. före montering 10) Montera pumpar varligt i enlighet med pumphandbok och denna instruktion 11) Sträck (spänn ej) alla elkablar och lyftrep etc. så att de ej suges in i pump/pumpar och orsaka skada 12) Kontrollera att alla fästöglor i pumptankens överdel för elkablar är väl förankrade 13) Ställ in amperetal enligt norm på motorskyddsbrytare 14) Simulationstesta funktioner i automatikskåp 15) Kontrollera rotationsriktning på sådant sätt som anges i pumphandboken 16) Kontrollera före slutlig test (vattenfyllning av tank och aktivering av strömförsörjning) att inkommande markrör och bräddningsrör etc. ej är blockerade
