HJULLASTARE V7 V8. Motormodell YANMAR 4TNV88 YANMAR 4TNV88 Nettoeffekt 50 HK 50 HK Arbetsvikt kg kg Skopkapacitet 0,7 m 3 0,8 m 3

Transkript

1 HJULLASTARE V7 V8 V7 V8 Motormodell YANMAR 4TNV88 YANMAR 4TNV88 Nettoeffekt 50 HK 50 HK Arbetsvikt kg kg Skopkapacitet 0,7 m 3 0,8 m 3

2 YANMAR HJULLASTARE REDSKAPSBÄRAREN FÖR MIDJESTYRD För ökad tillförlitlighet, för ökad stabilitet. Fram- och bakhjul följer samma spår. Inga skador på gräsmattor och trottoarer. Liten vändradie och optimal placering av pallgaffl ar. Mindre däckslitage. KRAFTFULL YANMAR-MOTOR Fyrcylindrig, direktinsprutad dieselmotor, vattenkyld. Uppfyller utsläppskraven enligt Steg IIIA. Låg bränsleförbrukning, låga underhållskostnader, låg ljudnivå, enkelt underhåll. Motorn monterad i längdled, kompakta maskinmått. BÄSTA KOMPONENTER Utvecklad i Europa med kända komponenter för högsta kvalitet. Komponenternas design och prestanda är gjorda för tungt arbete och lång livslängd. PENDLANDE BAKAXEL Förbättrad körkomfort. Ökad maskinstabilitet på alla underlag. Utökad livslängd på maskinen. Bästa stabilitet med skopa och pallgaffl ar. Detta är en av de störst styrkorna hos en Yanmar hjullastare. ENKELT UNDERHÅLL Motorn monterad i längdled. Perfekt tillgång till alla underhålls- och servicepunkter.

3 ALLA DINA ARBETEN HYTT Tyst, bekväm och med optimal 360 runtomsikt. Förarsätet och rattstången är justerbara. Nytt koncept och ny utformning av värmare och luftkonditioneringssystem. ENKEL ANVÄNDNING, MULTIFUNKTIONELL JOYSTICK Alla huvudfunktioner, som att köra framåt/bakåt, välja körhastighet, yttre hydraulikkretsar och differentialspärr «på begäran» är centraliserade på den multifunktionella joysticken. Z-LÄNKARMSSYSTEM Automatisk retur på skopan, hög brytkraft och hela tiden en bra sikt över redskapen. HYDRAULISKT SNABBFÄSTE STANDARD Manövreras hydrauliskt, möjliggör snabbt byte mellan olika redskap. Inklusive arbetshydraulledning (3:e sektion) för att driva fl era redskap som kräver hydraulisk prestanda.

4 FÖRARPLATS RUNTOMSIKT Sikten har optimerats genom stora fönster. Den optimala sikten leder till större säkerhet på arbetsplatsen. Framåtsikten är optimal mot redskapet för snabbare och säkrare drift. MULTIFUNKTIONS-JOYSTICK Multifunktions-joysticken bidrar till enkelt handhavande. Den integrerar fram-/bakåtväljaren, körhastighetsväljare, differentialspärr 100 % på begäran * och hydrauliskt redskapsfäste. En hel del uppmärksamhet har ägnats åt en enastående ergonomi för att förbättra förarkomforten. * V8, inte tillgängligt för V7

5 INSTRUMENT Instrumentpanelen ger en enkel tillgång till maskinens arbetsinformation med hjälp av mätare och kontrollampor. Alla brytare är centralt placerade för förbättrad drift och säkerhet. BEKVÄMT, JUSTERBART SÄTE Vårt standardsäte, justerbart i position och vikt, gör det bekvämare för föraren. Vårt standardsäte har en hög rygg och ett nackstöd. På V8 modellen i Nordiskt utförande är förarsätet luftfjädrat. STÄLLBAR RATTSTÅNG Den justerbara rattstången är en del av maskinens standardutrustning. Den förbättrar förarkomforten och gör det lättare att komma in och ut ur hytten.

6 KRAFTÖVERFÖRING KÖRHASTIGHET Yanmars hydrostatiska transmission har två hastigheter, 0-7 km/t, och från 0 till 20 km/t. Som tillval kan V8 också erbjuda 0-28 km/t. V8 i Nordisk utförande har som standard 28km/t. BROMSSPEDAL MED KRYPKONTROLL* OCH LÅGHASTIGHETSFUNKTION** Genom att använda krypbromspedalen, är det möjligt att fi njustera den hydrauliska prestandan. Föraren kan ändra effekten mellan drivning och arbetshydrauliken. Detta gör det möjligt att bromsa lastaren samtidigt som motorns varvtal hålls uppe. Den här funktionen förbättrar cykeltiden för grävning och lastning. Krypbromspedalen förhindrar hjulspinn och undviker onödigt slitage på däcken. * Standard på V8 i Nordiskt utförande. Alternativ för V7. ** Standard på V8 i Nordiskt utförande. Alternativ för V7.

7 DIFFERENTIALSPÄRR PÅ BEGÄRAN* Yanmar V8 erbjuder 100 % differentialspärr på begäran, vilket är en stor tillgång om hjulen slirar på leriga eller hala underlag. Standard på V8 i Nordiskt utförande. LASTARMSFJÄDRING* Lastarmsfjädringen erbjuder en dämpande effekt i bomcylindern tack vare en ackumulator. Detta system förbättrar lastarens körbarhet vid transport av laster på ojämn mark eller vid körning med hög hastighet. Den här funktionen förbättrar drastiskt förarkomforten. Standard på V8 i Nordiskt utförande. DRAGKRAFT Den hydrostatiska transmissionen som är perfekt anpassad till Yanmar-motorns prestanda kännetecknas av sin höga effekt och smidiga anpassning. För föraren resulterar detta i högsta dragkraft med bästa markkontakt vid grävning och bra körprestanda även på branta sluttningar. * Standard på V8/inte tillgängligt på V7

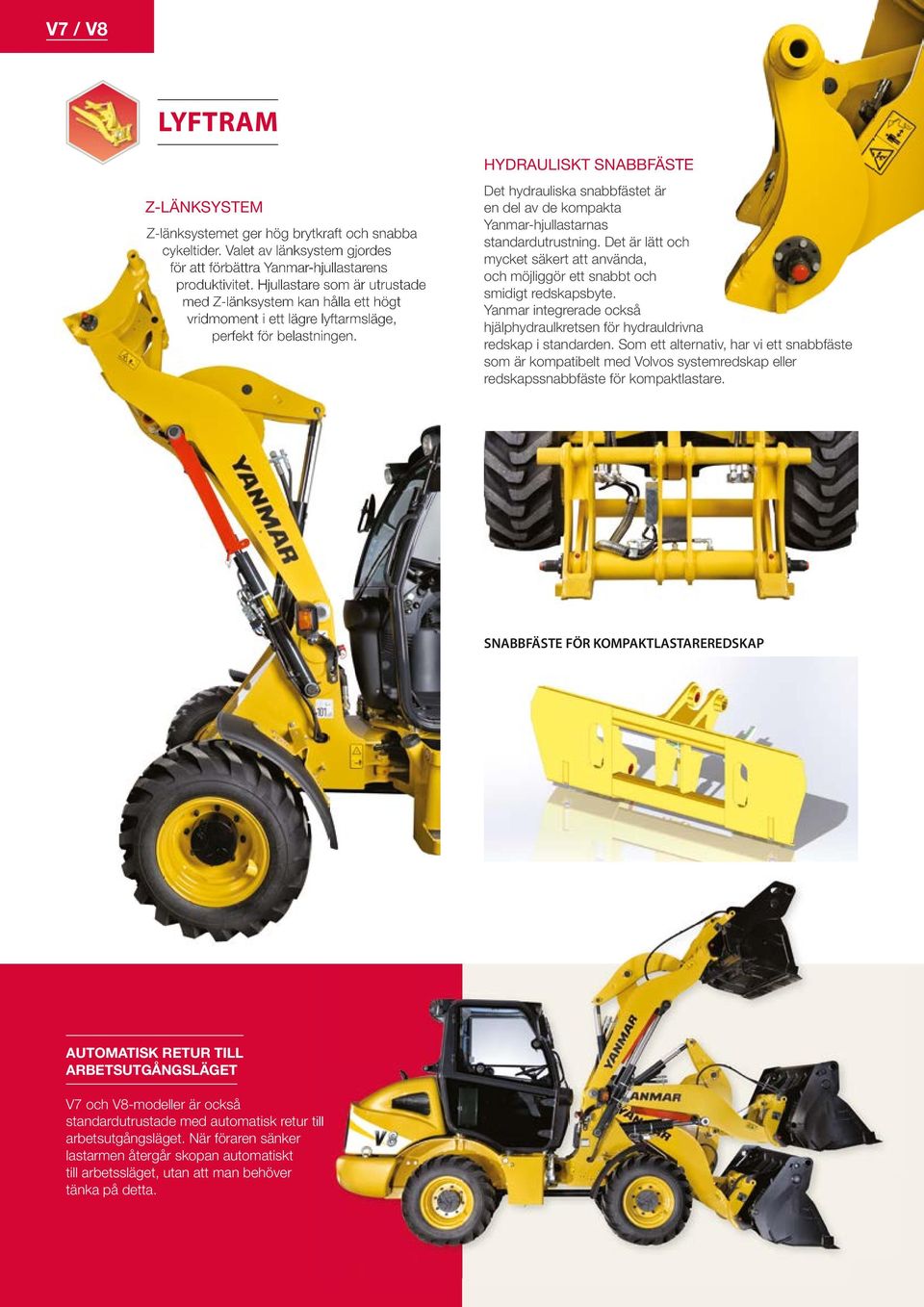

8 LYFTRAM Z-LÄNKSYSTEM Z-länksystemet ger hög brytkraft och snabba cykeltider. Valet av länksystem gjordes för att förbättra Yanmar-hjullastarens produktivitet. Hjullastare som är utrustade med Z-länksystem kan hålla ett högt vridmoment i ett lägre lyftarmsläge, perfekt för belastningen. HYDRAULISKT SNABBFÄSTE Det hydrauliska snabbfästet är en del av de kompakta Yanmar-hjullastarnas standardutrustning. Det är lätt och mycket säkert att använda, och möjliggör ett snabbt och smidigt redskapsbyte. Yanmar integrerade också hjälphydraulkretsen för hydrauldrivna redskap i standarden. Som ett alternativ, har vi ett snabbfäste som är kompatibelt med Volvos systemredskap eller redskapssnabbfäste för kompaktlastare. SNABBFÄSTE FÖR KOMPAKTLASTAREREDSKAP AUTOMATISK RETUR TILL ARBETSUTGÅNGSLÄGET V7 och V8-modeller är också standardutrustade med automatisk retur till arbetsutgångsläget. När föraren sänker lastarmen återgår skopan automatiskt till arbetssläget, utan att man behöver tänka på detta.

9 LASTARKONCEPT MIDJESTYRNING Yanmar har bestämt sig för ett koncept med fast midja och en bakre pendlande axel för sina hjullastare. Detta koncept kommer från stora hjullastare och väljs för sin enkelhet och robusthet. Det innehåller också följande funktioner: Föraren stannar i samma lutning som skopan på ojämn mark, vilket ger mer precision speciellt i tillämpningar med pallgaffl ar. Förbättrad lyftkapacitet med frontram i artikulerat läge, eftersom den bakre delen fungerar som en motvikt. Mer tryck på skopan under återfyllning, vilket gör planeringsarbeten enklare och snabbare. MÅTT V7 och V8 har mycket kompakta mått i alla avseende: höjd (< 2,5m), bredd, längd och vändradie. Dessa kompakta mått bidrar till hög manövrerbarhet av Yanmars hjullastare.

10 MOTOR Yanmar utrustar V7 och V8 med Yanmar 4TNV88-motorn. TNV står för helt nytt värde (Total New Value). Denna motor integrerar en ny utformning av förbränningskammaren för att uppnå renare förbränning och lägre avgasutsläpp. Designen integrerar även en förbättrad och optimerad styvhet för att avsevärt minska vibrationer och bullernivån. TNV-motorseriens förbättrade blockkylning höjer hållbarheten och livslängden på denna kritiska komponent. Motorrummets utformning har övertagits från tunga hjullastare, där motorn är rakmonterad. Denna utformning erbjuder fördelar med 100 % tillgänglighet till servicedelar och bättre kyleffekt med en längre livslängd. HYDRAULIK HYDROSTATISK TRANSMISSION Hydrostatisk högtryckstransmission, med automatisk effektreglering och sluten krets med variabel deplacementpump och variabel deplacementmotor (HA automatväxel). HA AUTOMATVÄXEL HA automatisk högtrycksväxlingskontroll ändrar automatiskt körhastigheten efter önskad prestanda. Den automatiska körhastighetsförändringen är lätt att använda för föraren, förbättrar komforten och väljer alltid den optimala kombinationen mellan vridmoment och hastighet. Hydraulikkrets för handhållen hammare (utan hammare) fi nns som ett alternativ. Yanmar kommer också att erbjuda en högfl ödeshydrauliksats för att köra mer krävande redskap såsom snöslungor, asfaltsfräsar, osv.

11 UNDERHÅLL Motorhuvens stora öppning erbjuder en enkel tillgång till alla viktiga servicepunkter, för ett enkelt och snabbt underhåll. Detta bidrar till att minska maskinens totalkostnad.

12 PÅLITLIGHET LÅNGA UNDERHÅLLSINTERVALLER Våra kompakta hjullastare är konstruerade för att arbeta, och därför minskade vi serviceintervallerna till ett minimum. Intervaller för motor- och hydraulolja börjar vid 500 arbetstimmar och smörjintervaller är varje 50 timmar. BÄSTA KOMPONENTER Yanmars kompakta hjullastare utvecklas i Europa, och använder endast premiumkomponenter. Kvalitet och tillförlitlighet är de viktigaste drivkrafterna för vår produktutveckling. Z-LÄNKSYSTEMET Z-länksystemet har minsta möjliga antal pinnbultar, länkar och hävarmar.

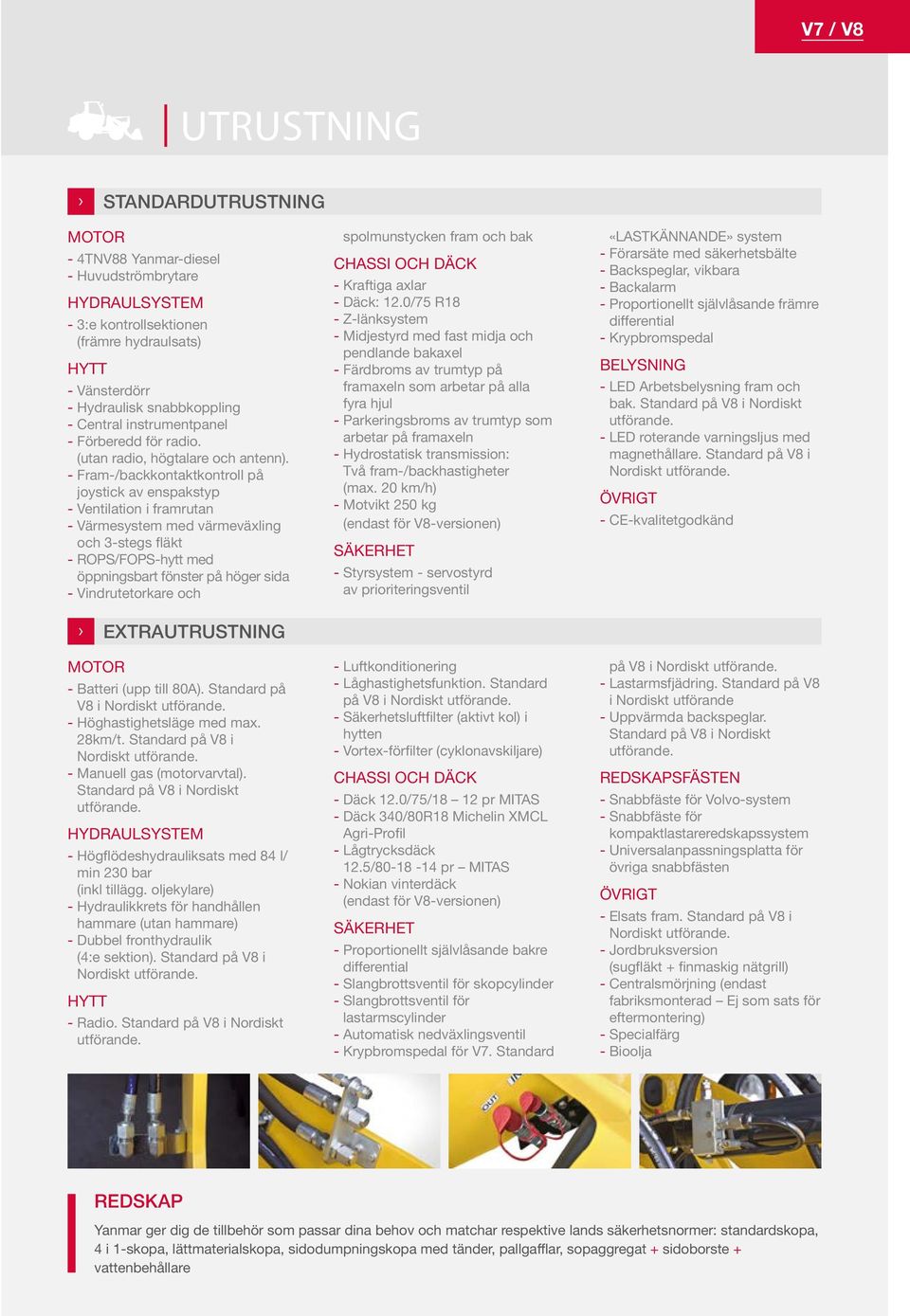

13 UTRUSTNING STANDARDUTRUSTNING MOTOR - 4TNV88 Yanmar-diesel - Huvudströmbrytare HYDRAULSYSTEM - 3:e kontrollsektionen (främre hydraulsats) HYTT - Vänsterdörr - Hydraulisk snabbkoppling - Central instrumentpanel - Förberedd för radio. (utan radio, högtalare och antenn). - Fram-/backkontaktkontroll på joystick av enspakstyp - Ventilation i framrutan - Värmesystem med värmeväxling och 3-stegs fläkt - ROPS/FOPS-hytt med öppningsbart fönster på höger sida - Vindrutetorkare och spolmunstycken fram och bak CHASSI OCH DÄCK - Kraftiga axlar - Däck: 12.0/75 R18 - Z-länksystem - Midjestyrd med fast midja och pendlande bakaxel - Färdbroms av trumtyp på framaxeln som arbetar på alla fyra hjul - Parkeringsbroms av trumtyp som arbetar på framaxeln - Hydrostatisk transmission: Två fram-/backhastigheter (max. 20 km/h) - Motvikt 250 kg (endast för V8-versionen) SÄKERHET - Styrsystem - servostyrd av prioriteringsventil «LASTKÄNNANDE» system - Förarsäte med säkerhetsbälte - Backspeglar, vikbara - Backalarm - Proportionellt självlåsande främre differential - Krypbromspedal BELYSNING - LED Arbetsbelysning fram och bak. Standard på V8 i Nordiskt utförande. - LED roterande varningsljus med magnethållare. Standard på V8 i Nordiskt utförande. ÖVRIGT - CE-kvalitetgodkänd EXTRAUTRUSTNING MOTOR - Batteri (upp till 80A). Standard på V8 i Nordiskt utförande. - Höghastighetsläge med max. 28km/t. Standard på V8 i Nordiskt utförande. - Manuell gas (motorvarvtal). Standard på V8 i Nordiskt utförande. HYDRAULSYSTEM - Högflödeshydrauliksats med 84 l/ min 230 bar (inkl tillägg. oljekylare) - Hydraulikkrets för handhållen hammare (utan hammare) - Dubbel fronthydraulik (4:e sektion). Standard på V8 i Nordiskt utförande. HYTT - Radio. Standard på V8 i Nordiskt utförande. - Luftkonditionering - Låghastighetsfunktion. Standard på V8 i Nordiskt utförande. - Säkerhetsluftfilter (aktivt kol) i hytten - Vortex-förfilter (cyklonavskiljare) CHASSI OCH DÄCK - Däck 12.0/75/18 12 pr MITAS - Däck 340/80R18 Michelin XMCL Agri-Profil - Lågtrycksdäck 12.5/ pr MITAS - Nokian vinterdäck (endast för V8-versionen) SÄKERHET - Proportionellt självlåsande bakre differential - Slangbrottsventil för skopcylinder - Slangbrottsventil för lastarmscylinder - Automatisk nedväxlingsventil - Krypbromspedal för V7. Standard på V8 i Nordiskt utförande. - Lastarmsfjädring. Standard på V8 i Nordiskt utförande - Uppvärmda backspeglar. Standard på V8 i Nordiskt utförande. REDSKAPSFÄSTEN - Snabbfäste för Volvo-system - Snabbfäste för kompaktlastareredskapssystem - Universalanpassningsplatta för övriga snabbfästen ÖVRIGT - Elsats fram. Standard på V8 i Nordiskt utförande. - Jordbruksversion (sugfläkt + finmaskig nätgrill) - Centralsmörjning (endast fabriksmonterad Ej som sats för eftermontering) - Specialfärg - Bioolja REDSKAP Yanmar ger dig de tillbehör som passar dina behov och matchar respektive lands säkerhetsnormer: standardskopa, 4 i 1-skopa, lättmaterialskopa, sidodumpningskopa med tänder, pallgafflar, sopaggregat + sidoborste + vattenbehållare
