Bruksanvisning. Avfuktare A 150VTI

Transkript

1 Bruksanvisning Avfuktare A 150VTI

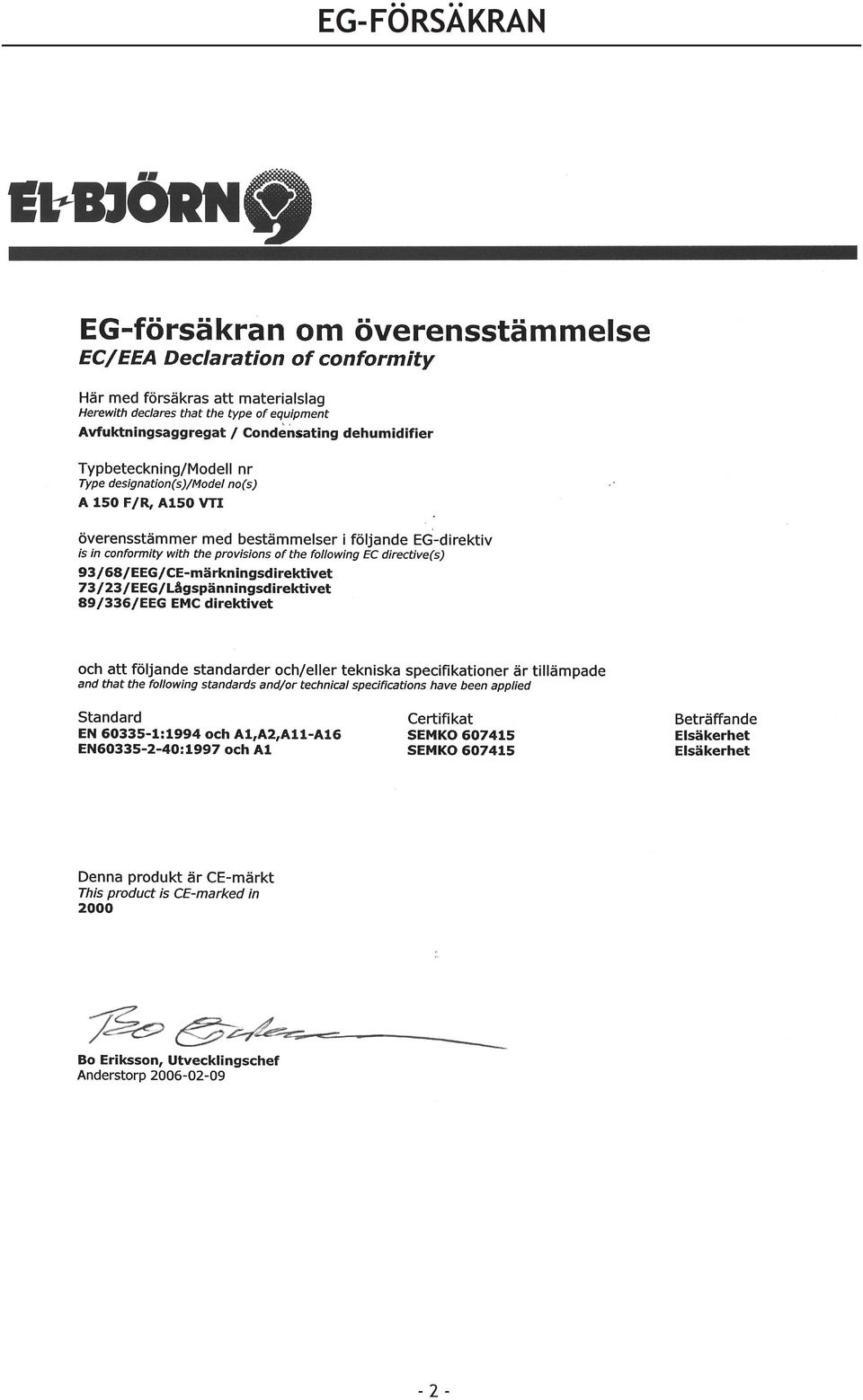

2 EG-FÖRSÄKRAN - 2 -

3 INNEHÅLLSFÖRTECKNING EG- Försäkran... 2 Inledning... 3 Tekniska data... 3 Säkerhetsföreskrifter... 4 Beskrivning Elschema... 8 Installation Torkning Underhåll Reservdelar/Tillbehör INLEDNING Avfuktare A 150VTI är konstruerad för skonsam torkning av trävirke, uppställt i kammare (container) med god luftcirkulation. Avfuktaren är ej avsedd för torkning av impregnerat virke. Avfuktare A 150VTI kan även användas som industriavfuktare. Denna instruktionsbok beskriver utförligt hur avfuktaren skall användas, skötas och hur tillsyner skall utföras. Den beskriver även vilka åtgärder som skall vidtagas för maximal säkerhet samt hur säkerhetsdetaljerna är utformade och fungerar. OBSERVERA! Avsnittet som behandlar säkerhet skall läsas och förstås av alla som använder eller reparerar avfuktaren. Instruktionsboken omfattar användning och de olika underhållsåtgärder som kan utföras av operatören. Mera genomgripande service eller felsökning skall utföras av tillverkarens servicepersonal. Instruktionsboken beskriver alla nödvändiga säkerhetsdetaljer och skall läsas och förstås av användaren innan avfuktaren elansluts. Dvs att första åtgärden vid leverans är att hitta instruktionsboken och läsa den. I denna instruktionsbok och på avfuktaren förekommer symboler och varningsmärken som visas på nästa sida. Om någon varningsdekal på avfuktaren blivit deformerad eller sliten skall en ny beställas och monteras fortast möjligt för att säkerställa största möjliga säkerhet vid användandet av avfuktaren. Avfuktaren får endast användas till arbeten som beskrivs i denna bruksanvisning. Tillverkaren förbehåller sig rätten till ändringar TEKNISKA DATA Avfuktarens tekniska data Bredd: Höjd (inkl. ställbara fötter): Djup: Vikt: Elanslutning: Avsäkring: Märkeffekt: Tillsatsvärme: Arbetsområde, temp Typskylt 470 mm 1267 mm 370 mm 69 kg 3N~400V 10 A, trög 5400W 3990W C Arbetsområde, RH: 20-99% Avfuktningskapacitet: max 5 l/h Luftflöde, friblåsande: 1300m3/h Köldmedium, typ: R134a Köldmedium, mängd: 1000 g Pressostatinställning, lågtryck: 2,0 bar, diff=1,5 bar Pressostatinställning, högtryck: 23 bar - 3 -

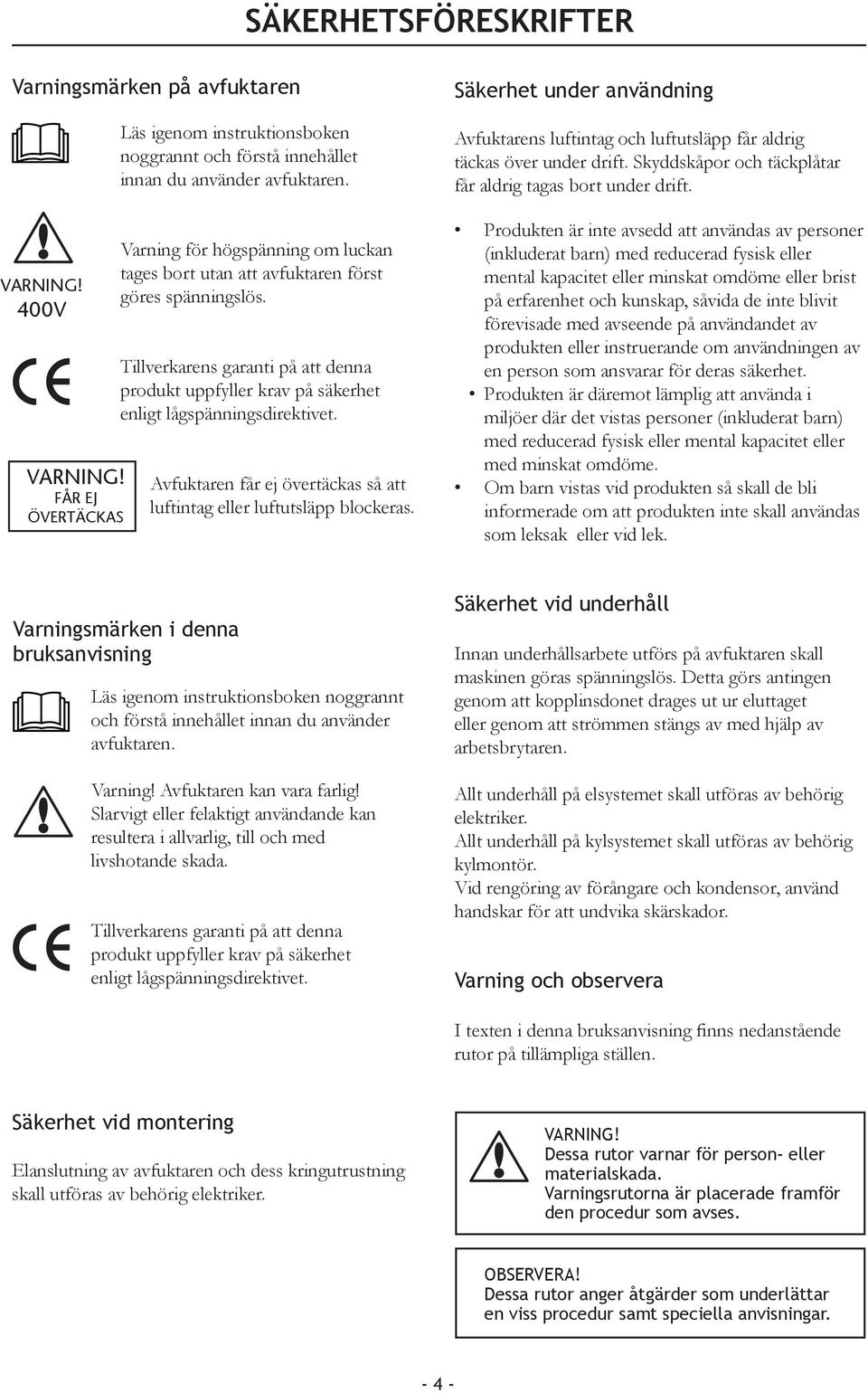

4 SÄKERHETSFÖRESKRIFTER Varningsmärken på avfuktaren 400V FÅR EJ ÖVERTÄCKAS Läs igenom instruktionsboken noggrannt och förstå innehållet innan du använder avfuktaren. Varning för högspänning om luckan tages bort utan att avfuktaren först göres spänningslös. Tillverkarens garanti på att denna produkt uppfyller krav på säkerhet enligt lågspänningsdirektivet. Avfuktaren får ej övertäckas så att luftintag eller luftutsläpp blockeras. Säkerhet under användning Avfuktarens luftintag och luftutsläpp får aldrig täckas över under drift. Skyddskåpor och täckplåtar får aldrig tagas bort under drift. Produkten är inte avsedd att användas av personer (inkluderat barn) med reducerad fysisk eller mental kapacitet eller minskat omdöme eller brist på erfarenhet och kunskap, såvida de inte blivit förevisade med avseende på användandet av produkten eller instruerande om användningen av en person som ansvarar för deras säkerhet. Produkten är däremot lämplig att använda i miljöer där det vistas personer (inkluderat barn) med reducerad fysisk eller mental kapacitet eller med minskat omdöme. Om barn vistas vid produkten så skall de bli informerade om att produkten inte skall användas som leksak eller vid lek. Varningsmärken i denna bruksanvisning Läs igenom instruktionsboken noggrannt och förstå innehållet innan du använder avfuktaren. Varning! Avfuktaren kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarlig, till och med livshotande skada. Tillverkarens garanti på att denna produkt uppfyller krav på säkerhet enligt lågspänningsdirektivet. Säkerhet vid underhåll Innan underhållsarbete utförs på avfuktaren skall maskinen göras spänningslös. Detta görs antingen genom att kopplinsdonet drages ut ur eluttaget eller genom att strömmen stängs av med hjälp av arbetsbrytaren. Allt underhåll på elsystemet skall utföras av behörig elektriker. Allt underhåll på kylsystemet skall utföras av behörig kylmontör. Vid rengöring av förångare och kondensor, använd handskar för att undvika skärskador. Varning och observera I texten i denna bruksanvisning finns nedanstående rutor på tillämpliga ställen. Säkerhet vid montering Elanslutning av avfuktaren och dess kringutrustning skall utföras av behörig elektriker. Dessa rutor varnar för person- eller materialskada. Varningsrutorna är placerade framför den procedur som avses. OBSERVERA! Dessa rutor anger åtgärder som underlättar en viss procedur samt speciella anvisningar

5 A bar psl bar psl B D C push to reset 1bar=100kPa=0,1Pa bar psl BESKRIVNING E GT 2 GT GP1 RANGE DIFF RANGE GP Y GT1 H1 H2 AEV K4 K3 X 2 K2 K1 3 X 4 Komponentbeskrivning 1 Varningsskylt 2 Typskylt 3 Vattenanslutning, Ø25 mm 4 Ställbar fot 5 Dekal FÅR EJ ÖVERTÄCKAS AEV E FT GP GP1 GT2 GT3 GT1 GT4 Förångare Värmebatteri, 3990 W (Se nästa sida). Torkfilter (Se nästa sida). Pressostat, dubbel (Hög- och Lågtryck) Manuell återställning av pressostatens högtryckskontakt Överhettningsskydd, manuell återställning (2st). Överhettningsskydd, automatisk återställning. Termostat för styrning av värmebatteri. Termokontakt i fläkt (Visas ej). H1 H2 Kontrollampa för högtryck, röd Kontrollampa för lågtryck, röd K1 Kontaktor för fläkt K2 Kontaktor för kompressor K3 Kontaktor för värmebatteri K4 Tidrelä, MER 1 KD M1 M2 Kondensor. Se nästa sida. Fläkt. (Se nästa sida). Kompressor. (Se nästa sida). X Kopplingsplint X2 Anslutningskontakt. 5-pol, 16 A. SD Expansionsventil Y Kabelgenomföring - 5 -

6 BESKRIVNING Funktion Avfuktare A 150 VTI A 150VTI är en kondensavfuktare och bygger på principen att luftens fuktighet kondenserar på kalla ytor. De kalla ytorna skapas på förångaren (AEV) genom att kompressorn (M2) fl yttar värmen från förångaren till kondensorn (KD). Avfuktaren är försedd med en fl äkt (M1) som transporterar luften genom avfuktaren. Först passerar luften förångaren (AEV) där fukten kondenserar och avsätter sig på förångaren. Vattnet samlas upp i ett tråg som fi nns under förångaren och avleds. Därefter passerar luften fläkten (M1) och kondensorn (KD). I kondensorn värms luften upp samtidigt som kondensorn kyls. Vid behov kan luften därefter värmas i värmebatteriet (E) innan den lämnar avfuktaren. E KD M1 FT SD AEV Torr luft M2 Fuktig luft Förångande köldmedium Komponenter AEV E FT GP KD M1 M2 MU SD Förångare Värmebatteri Torkfilter Pressostat, dubbel Kondensor Fläkt Kompressor Mätuttag Expansionsventil - 6 -

7 BESKRIVNING Elsystem Funktion I elschemat är plint 8 och 9 samt plint 5 och 6 byglade. Till dessa plintar kan extern termostat och hygrostat anslutes. Detta beskrivs under Installation. Beskrivningen nedan avser maskin utan dessa komponenter. Då manöversystemet spänningssätts händer följande: 1. När fasföljden är ok aktiveras fasföljdsrelä (B1). Kontaktor (K1) startar fläkten (M1) och värmebatteriet (E). 2. När trycket i kylkretsen når inställd intervall aktiveras K2 via K1 samt K4 och startar kompressorn (M2). 3. Då temperaturen stigit till inställt värde bryter GT1 strömmen till värmebatteriet (E). 4. Temperaturen regleras med termostaten (GT1) som kopplar in värmebatteriet (E) vid behov och efter inställt värde. 5. Då temperaturen på förångaren sjunker finns risk för isbildning. Om is bildas bryter GP (avfrostning sker) strömmen till K4 och kompressorn stannar. 6. Då pressostaten GP och tidrelä K4 slår till startar avfuktaren. Kontrollampa för högtryck (H1) Om det blir för varmt under drift stiger trycket i kondensorn och högtryckskontakterna i pressostaten (GP) växlar. Kontrollampan för högtryck (H1) tänds och kompressorn (M2) stannar. GP återställs med GP1. Fasföljdsrelä (B1) Fasföljdsreläet B1, övervakar att alla faser finns närvarande på inkommande ström, samt att fasföljden är rätt. Maskinen startar inte om något av detta är fel. Kompressor (M2) Kompressorn har inget separat motorskydd. Motorskyddsfunktionen (TK) finns inbyggd i motorns lindningar som stoppar motorn vid förhöjd temperatur. Funktionen återställs automatiskt då temperaturen har sjunkit. Tidrelä (K4) Tidrelä har olika funktion beronde på om avfuktaren används som virkesavfuktare eller industriavfuktare (Se avsnitt Industriavfuktare nedan samt avsnitt Tidrelä sida 13). Funktionen är dock att fördröja start. Termostat (GT1) GT1 styr värmebatteriet (E) och är inställbar 0-50 C. Överhettningsskydd (GT2:1 och GT2:2) GT2:1 och GT2:2 är två termokontakter, som är placerade i värmebatteriet (E). GT2:1 och GT2:2 bryter strömmen vid 90 C och måste återställas manuellt då temperaturen har sjunkit. Överhettningsskydd (GT3) GT3 är ett överhettningsskydd placerat i värmebatteriet och bryter manöverströmmen till K3 vid 70 C. GT3 återställs automatiskt då temperaturen har sjunkit. Kontrollampa för lågtryck (H2) H2 är tänd då följande villkor är uppfyllda: Lågtrycket i förångaren är under inställt värde. (2,0 bar, p=1,5 bar). Fläkt (M1) Fläktmotorn har inget separat motorskydd utan är försedd med en termokontakt (GT4). Termokontakten sitter inne i motorlindningen och bryter strömmen vid förhöjd temperatur. Termokontakten återställs automatiskt då temperaturen har sjunkit. För att fläkten ska fungera korrekt så används en kondensator Pressostat (GP) Virkestorksavfuktare/ Industriavfuktare GP är en dubbelpressostat för lågtryck och högtryck. Lågtryckskontakten startar kompressorn då trycket i förångaren uppgår till 2,0 bar och stoppar vid 0,5 bar. Högtryckskontakten stoppar kompressorn då temperaturen i kondensorn stiger så att trycket överstiger 23 bar. Högtryckskontakten återställs manuellt med GP1. Industriavfuktare Vid använding av A 150VTI som industriavfuktare justeras och anpassas låg trycksvärde i pressostaten (GP) till lägre värde hos användaren. Detta värde provas fram och är beroende av vid vilken omgivningstemperatur industriavfuktaren skall kunna vara i drift. Tidrelä (K4) används i denna applikation som avfrostningstid (Se tidrelä).

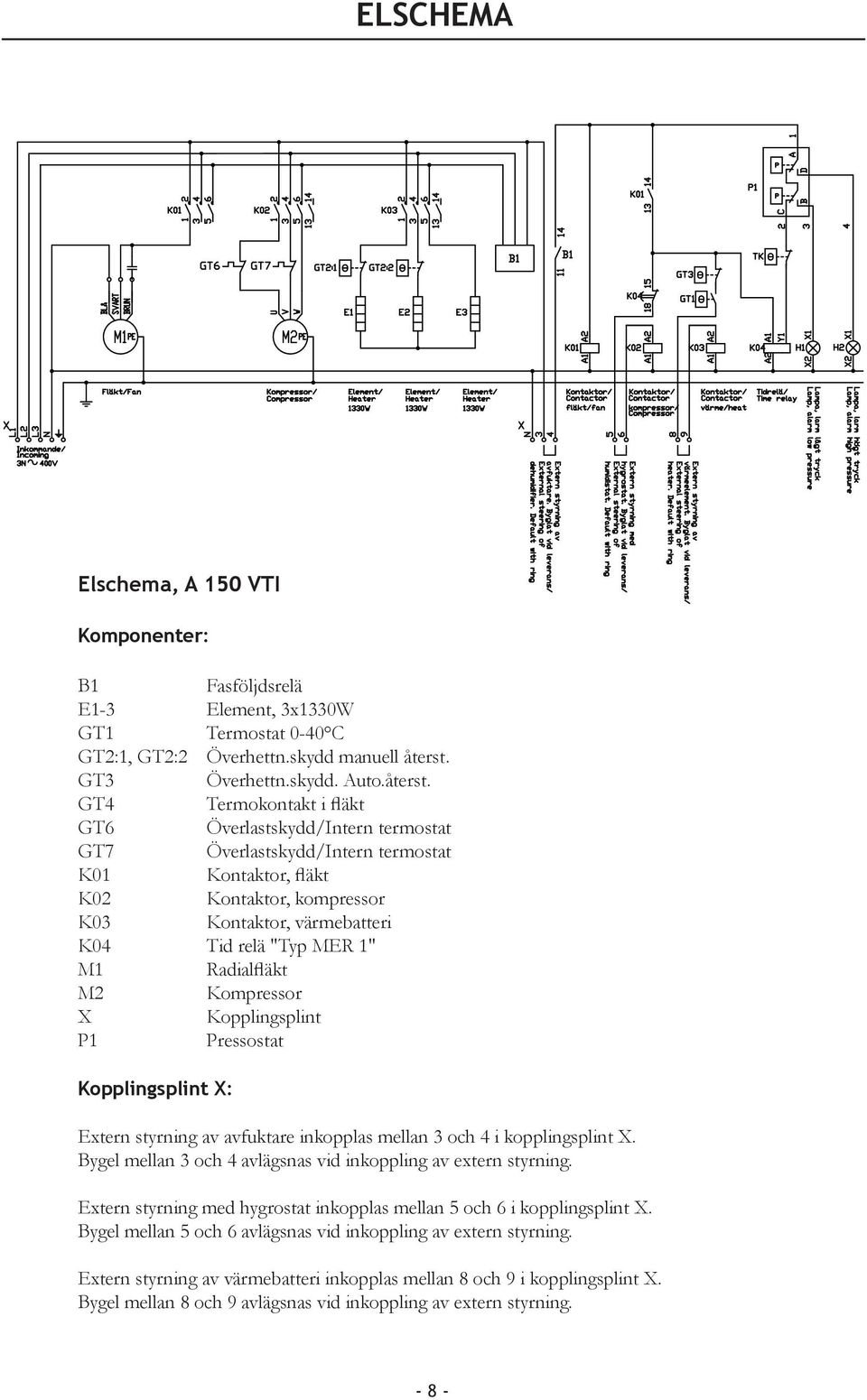

8 ELSCHEMA Elschema, A 150 VTI Komponenter: B1 Fasföljdsrelä E1-3 Element, 3x1330W GT1 Termostat 0-40 C GT2:1, GT2:2 Överhettn.skydd manuell återst. GT3 Överhettn.skydd. Auto.återst. GT4 Termokontakt i fläkt GT6 Överlastskydd/Intern termostat GT7 Överlastskydd/Intern termostat K01 Kontaktor, fläkt K02 Kontaktor, kompressor K03 Kontaktor, värmebatteri K04 Tid relä "Typ MER 1" M1 Radialfläkt M2 Kompressor X Kopplingsplint P1 Pressostat Kopplingsplint X: Extern styrning av avfuktare inkopplas mellan 3 och 4 i kopplingsplint X. Bygel mellan 3 och 4 avlägsnas vid inkoppling av extern styrning. Extern styrning med hygrostat inkopplas mellan 5 och 6 i kopplingsplint X. Bygel mellan 5 och 6 avlägsnas vid inkoppling av extern styrning. Extern styrning av värmebatteri inkopplas mellan 8 och 9 i kopplingsplint X. Bygel mellan 8 och 9 avlägsnas vid inkoppling av extern styrning

9 INSTALLATION Uppställning Avfuktaren skall ställas upp på ett plant och stabilt underlag. Justera de ställbara fötterna så att avfuktaren står vågrätt. Vattenavrinning Avfuktaren är försedd med rörstos 25 mm för anslutning av slang för vattenavrinning. Anslut lämplig slang med fall mot golvbrunn e.d. Luftcirkulation Avfuktaren placeras lämpligen med baksidan mot en vägg inne i torkutrymmet. Fritt utrymme framför skall vara minst 200 mm. Fritt utrymme över skall vara minst 500 mm. Min 500 mm Externa fläktar Om andra fläktar för luftcirkulation finns i torkutrymmet får dessa ej blåsa direkt på avfuktarens inlopp eller utlopp. Min 200 mm - 9 -

10 INSTALLATION Elanslutning Avfuktaren kan förses med extern styrning. Detta kan göras av följande skäl: Om flera avfuktare skall köras parallellt med gemensam reglering. Om reglering önskas med annan termostat än den inbyggda. Om avfuktaren skall stoppa vid en viss luftfuktighet. Extern temperaturreglering ( C) Extern termostat som endast reglerar värmebatteriet E ansluts på följande sätt: 1. Tag bort bygeln mellan plint 8 och 9 i anslutningsplinten X. 2. Anslut termostaten till plint 8 och 9. Använd kabel med area minst 0,75 mm2. 3. Ställ avfuktarens interna termostat GT3 på max. 4. Elbatteriet reglerar endast då avfuktaren är driftsatt. % RH Extern hygrostat (%RH) för automatiskt stopp Extern hygrostat reglerar endast kompressorn via konatktor K 02. Hygrostaten ansluts på följande sätt: 1. Tag bort bygeln mellan plint 5 och 6 i anslutningsplinten X. 2. Anslut hygrostaten till plint 5 och 6. Använd kabel med area minst 0,75 mm2. 3. Aggregatet är i drift vid slutna hygrostatkontakter. Elanslutning Anslut avfuktaren via arbetsbrytare till 3N~400 V och jord. Avsäkra med 10 A trög säkring. Anslut till plinten (X). Kabel motsvarande rev (AO5RN-F) 5x1,5 mm2 skall användas. Elanslutning av avfuktaren och dess kringutrustning skall utföras av behörig elektriker i överensstämmelse med nationella installationsföreskrifter

11 INSTALLATION Containertorkning Containertorkning används framför allt för att torka virke. Nedan visas ett exempel på hur avfuktaren kan anslutas till en container. Avfuktaren är placerad utanför containern. Containern förses med ett hål som ansluts till avfuktarens luftintag. Den torra luften från avfuktaren leds med hjälp av en huv eller kanalböj tillbaka in i containern. Containern är försedd med fläktar som gör att luften cirkulerar. För ökat resultat kan fläktarna reverseras efter inställd tid så att luftströmmen inne i containern ändrar riktning. 1. Container (ingår ej i leveransen). 2. Axialfläktar (ingår ej i leveransen). 3. Huv (ingår ej i leveransen) 4. Avfuktare A 150VTI OBSERVERA! Endast avfuktaren som visas i detta exempel ingår i leveransen. Övriga delar såsom container, huv och axialfläktar levereras ej av El-Björn AB

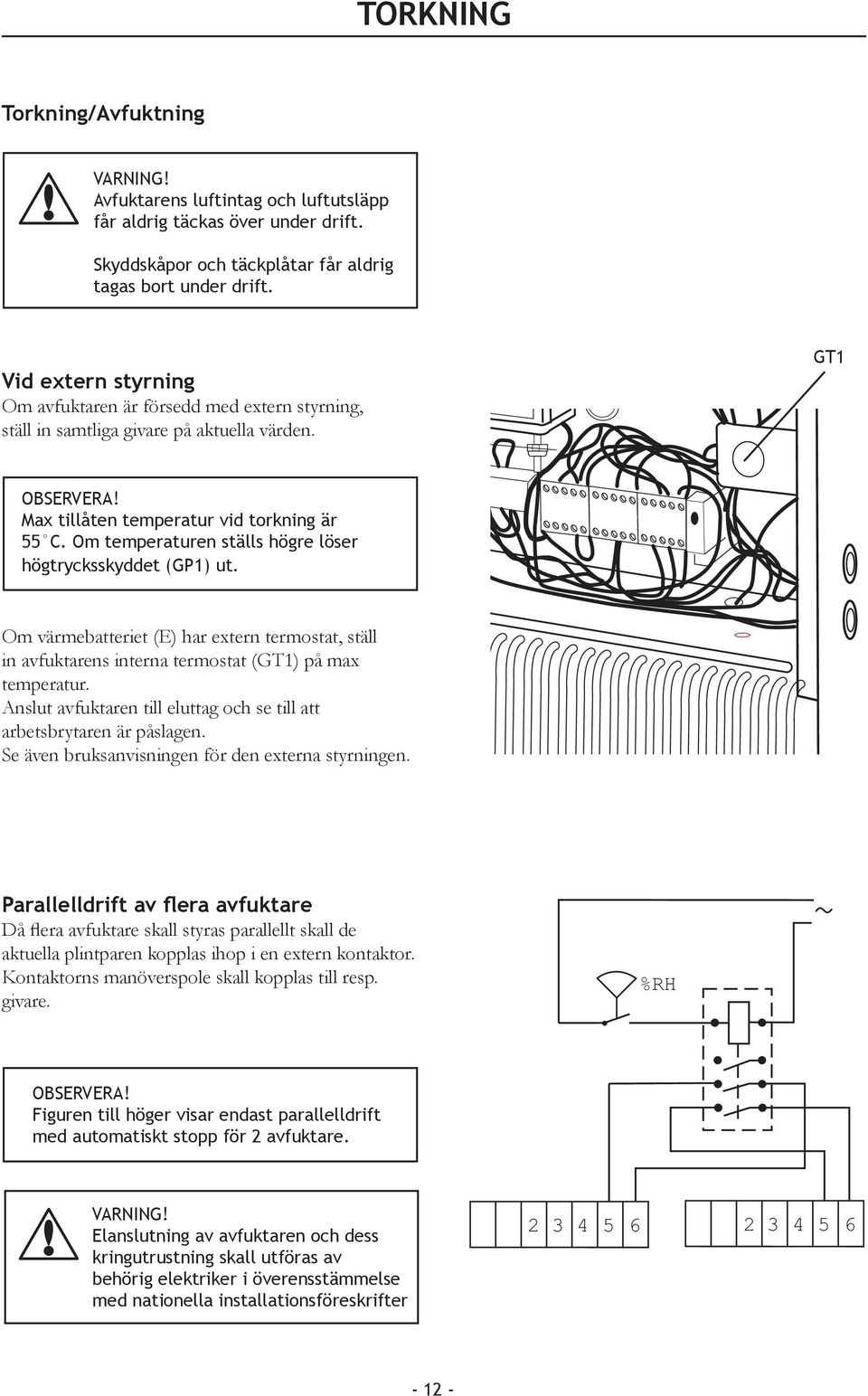

12 TORKNING Torkning/Avfuktning Avfuktarens luftintag och luftutsläpp får aldrig täckas över under drift. Skyddskåpor och täckplåtar får aldrig tagas bort under drift. Vid extern styrning Om avfuktaren är försedd med extern styrning, ställ in samtliga givare på aktuella värden. GT1 OBSERVERA! Max tillåten temperatur vid torkning är 55 C. Om temperaturen ställs högre löser högtrycksskyddet (GP1) ut. Om värmebatteriet (E) har extern termostat, ställ in avfuktarens interna termostat (GT1) på max temperatur. Anslut avfuktaren till eluttag och se till att arbetsbrytaren är påslagen. Se även bruksanvisningen för den externa styrningen. Parallelldrift av flera avfuktare Då flera avfuktare skall styras parallellt skall de aktuella plintparen kopplas ihop i en extern kontaktor. Kontaktorns manöverspole skall kopplas till resp. givare. %RH ~ OBSERVERA! Figuren till höger visar endast parallelldrift med automatiskt stopp för 2 avfuktare. Elanslutning av avfuktaren och dess kringutrustning skall utföras av behörig elektriker i överensstämmelse med nationella installationsföreskrifter

13 UNDERHÅLL Driftstopp Avfuktaren är försedd med manuellt återställbara skydd för värmebatteri och högtryck för elsystemets manöversystem. Om värmebatteriet slutar fungera kan det bero på att överhettningsskydd (GT2:1 eller GT2:2) har löst ut. GT2:1 och GT2:2 är placerade innanför luckan och återställs enligt följande: 1. Koppla bort avfuktarens elanslutning. 2. Kontrollera varför skyddet/-en har löst ut och åtgärda felet. Orsaken kan vara elektriskt fel eller dålig luftcirkulation. 3. Skruva bort avfuktarens lucka. 4. Återställ skyddet/-en genom att trycka in de fjädrande kontakterna GT 2:1 och GT 2:2. 5. Återmontera luckan samt sätt på strömmen och starta avfuktaren. GP1 GT2:1 GT2:2 GT3 Om kompressorn stannar och högtryckslampan (H1) tänds har pressostatens högtrycksskydd (GP1) löst ut. Återställ skyddet enligt följande: GT1 1. Koppla bort avfuktarens elanslutning. 2. Skruva bort avfuktarens lucka. 3. Tryck in knappen GP1. 4. Återmontera luckan samt sätt på strömmen och starta avfuktaren. Tidrelä (K4) K4 Virkestorksavfuktare Vid användnig av avfuktaren som virkestorksavfuktare så är funktionen att ha möjlighet att tidsfördröja uppstart för att minska strömbelastningen om flera aggregat installerats. Industriavfuktare Vid användning av avfuktaren som industriavfuktare så är funktionen med tidrelät att tidsfördröja uppstart och med detta skapa en avfrostningstid (ca 5 minuter) för förångaren då avfuktaren löst ut på lågtryck. Ratt A Ratt B Ratt C Inställning av rattar på tidrelä Användningsområde Ratt A Ratt B Ratt C Virkestorksavfuktare ex min. 0 min läge C Industriavfuktare ex min 5 min läge C alt. ex.6-60 min

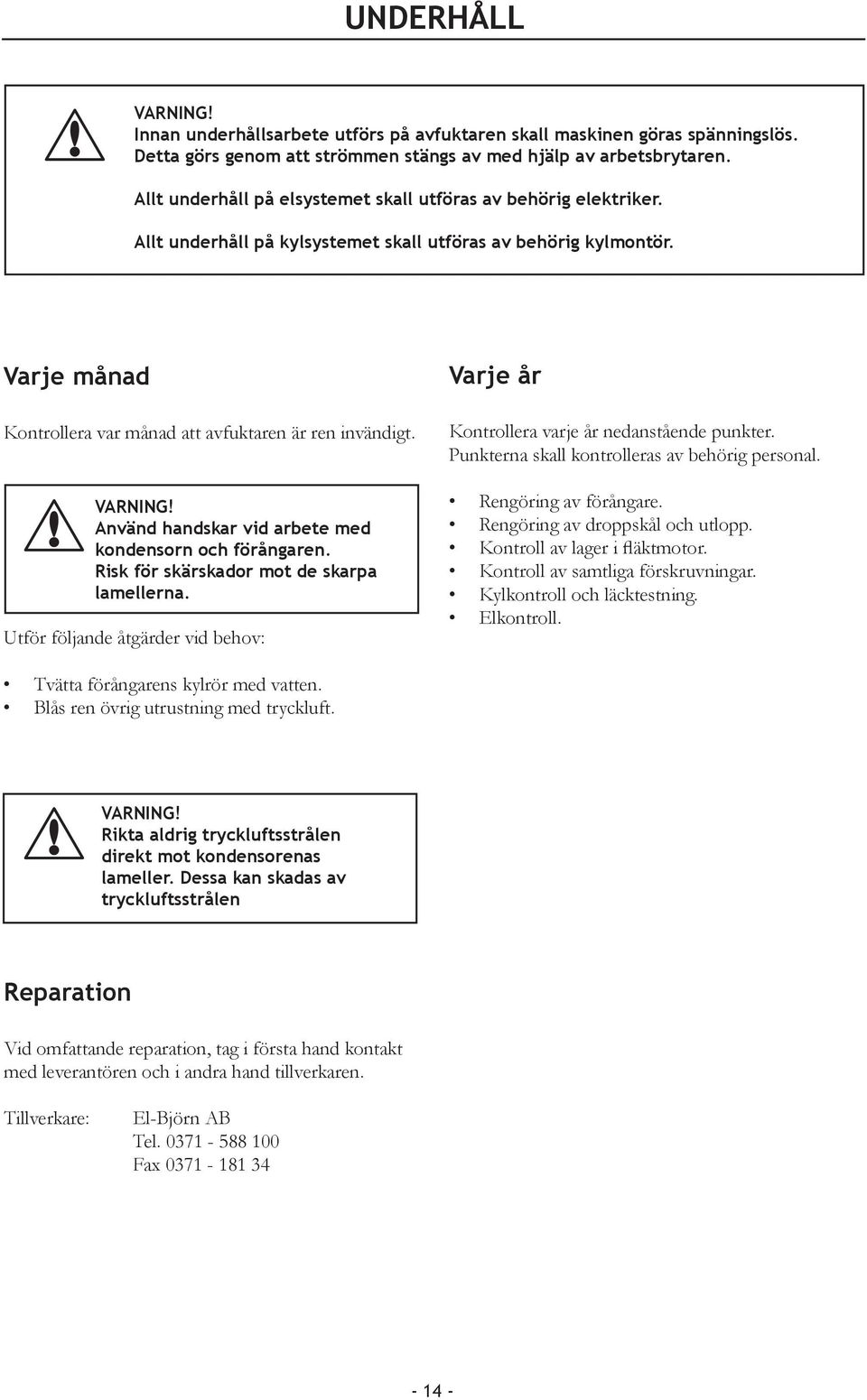

14 UNDERHÅLL Innan underhållsarbete utförs på avfuktaren skall maskinen göras spänningslös. Detta görs genom att strömmen stängs av med hjälp av arbetsbrytaren. Allt underhåll på elsystemet skall utföras av behörig elektriker. Allt underhåll på kylsystemet skall utföras av behörig kylmontör. Varje månad Kontrollera var månad att avfuktaren är ren invändigt. Använd handskar vid arbete med kondensorn och förångaren. Risk för skärskador mot de skarpa lamellerna. Utför följande åtgärder vid behov: Varje år Kontrollera varje år nedanstående punkter. Punkterna skall kontrolleras av behörig personal. Rengöring av förångare. Rengöring av droppskål och utlopp. Kontroll av lager i fläktmotor. Kontroll av samtliga förskruvningar. Kylkontroll och läcktestning. Elkontroll. Tvätta förångarens kylrör med vatten. Blås ren övrig utrustning med tryckluft. Rikta aldrig tryckluftsstrålen direkt mot kondensorenas lameller. Dessa kan skadas av tryckluftsstrålen Reparation Vid omfattande reparation, tag i första hand kontakt med leverantören och i andra hand tillverkaren. Tillverkare: El-Björn AB Tel Fax

15 RESERVDELAR Vid beställning av reservdelar, ange alltid: Typ Tillverkningsnummer Dessa uppgifter återfinns på översta raden på avfuktarens apparatskylt. Pos anger reservdelens placering i figurerna. Sida anger på vilken sida den aktuella figuren finns. Antal anger hur många enheter av den aktuella reservdelen som ingår i en avfuktare. Pos Sida Benämning Antal Artikelnummer 4 5,9 Ställbar fot 4 KL Dekal Varning 400V 1 KL Typskylt 1 KL Dekal Får ej övertäckas 1 KL Y 5 Kabelgenomföring M Y 5 Mutter till kabelgenomföring M Y 5 Kabelgenomföring M Y 5 Mutter till kabelgenomföring M AEV 5,6 Förångare 1 KLA SD 6 Expansionsventil 1 KL Dysa 1 KL E 6, 7 Värmeelement, 1330 W 3 KL FT 7 Torkfilter 1 KL GT1 5,7 Termostat 0-50 C. 1 KL GT2: 1,2 5,7 Överhettningsskydd 2 KL GT3 5,7 Överhettningsskydd 1 KL B1 7 Fasföljd/brotts relä KL K1-K3 5 Kontaktor KD 6 Kondensor 2 KL K4 5,7,13 Tidrelä MER 1 1 KL M1 6 Radialfläkt 1 KL Kondensator 5 uf (till radialfläkt) 1 KL M2 6 Kompressor 1 KL X 5 Kopplingsplint, vit/grå X 5 Kopplingsplint, blå X 5 Skyddsledarplint, gul/grön X2 5 Anslutningskontakt 5-pol 16A H1-H2 5 Signallampa röd rund lins 2 KL
