Mätinstrument för Industri & VVS

Transkript

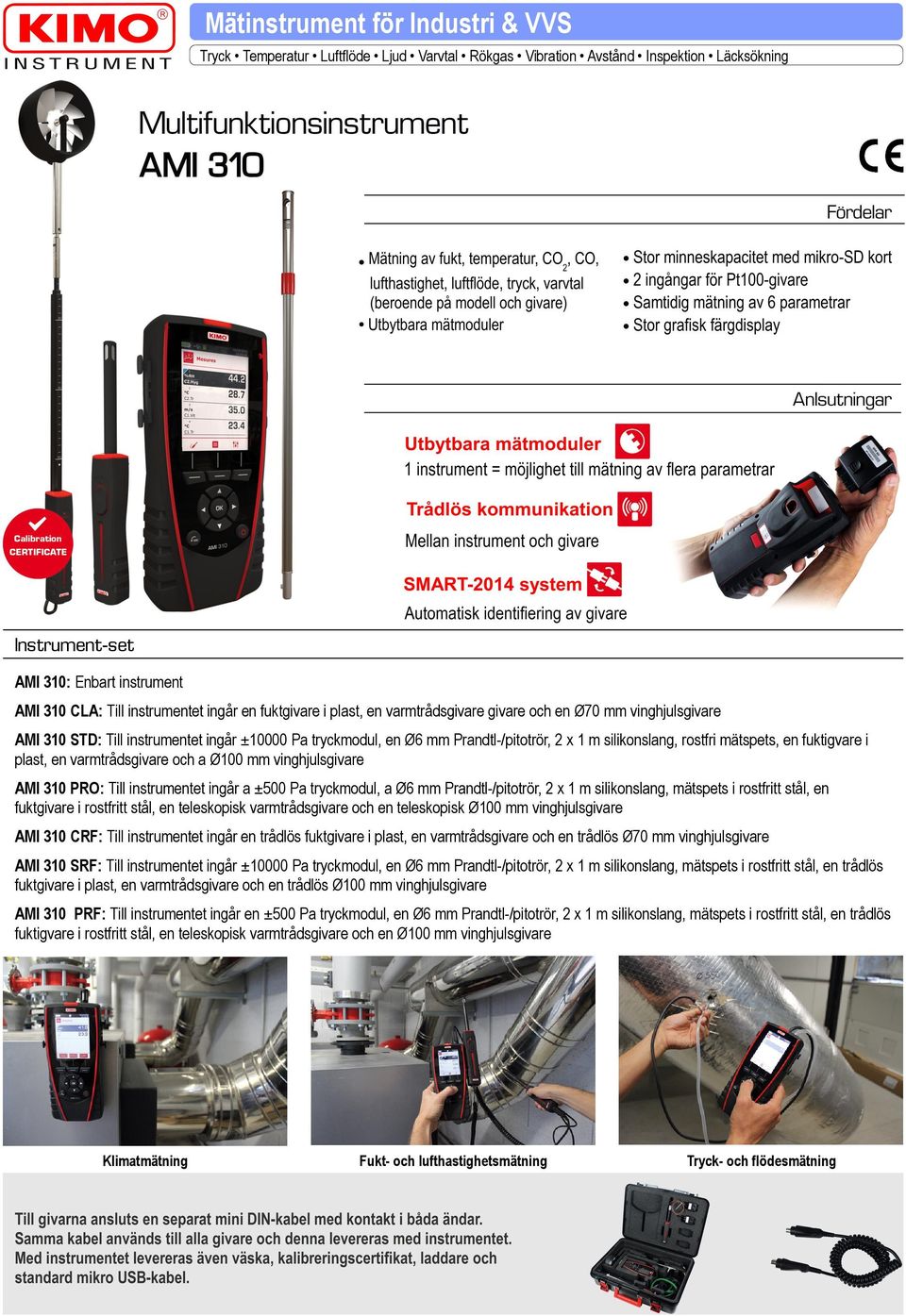

1 Mätinstrument för Industri & VVS Tryck Temperatur Luftflöde Ljud Varvtal Rökgas Vibration Avstånd Inspektion Läcksökning Instrument-set : Enbart instrument CLA: Till instrumentet ingår en fuktgivare i plast, en varmtrådsgivare givare och en Ø70 mm vinghjulsgivare STD: Till instrumentet ingår ±10000 Pa tryckmodul, en Ø6 mm Prandtl-/pitotrör, 2 x 1 m silikonslang, rostfri mätspets, en fuktigvare i plast, en varmtrådsgivare och a Ø100 mm vinghjulsgivare PRO: Till instrumentet ingår a ±500 Pa tryckmodul, a Ø6 mm Prandtl-/pitotrör, 2 x 1 m silikonslang, mätspets i rostfritt stål, en fuktgivare i rostfritt stål, en teleskopisk varmtrådsgivare och en teleskopisk Ø100 mm vinghjulsgivare CRF: Till instrumentet ingår en trådlös fuktgivare i plast, en varmtrådsgivare och en trådlös Ø70 mm vinghjulsgivare SRF: Till instrumentet ingår ±10000 Pa tryckmodul, en Ø6 mm Prandtl-/pitotrör, 2 x 1 m silikonslang, mätspets i rostfritt stål, en trådlös fuktgivare i plast, en varmtrådsgivare och en trådlös Ø100 mm vinghjulsgivare PRF: Till instrumentet ingår en ±500 Pa tryckmodul, en Ø6 mm Prandtl-/pitotrör, 2 x 1 m silikonslang, mätspets i rostfritt stål, en trådlös fuktigvare i rostfritt stål, en teleskopisk varmtrådsgivare och en Ø100 mm vinghjulsgivare Klimatmätning Fukt- och lufthastighetsmätning Tryck- och flödesmätning

2 Specifikation på lufthastighets- och luftflödesgivare Lufthastighet och luftflöde Egenskaper beror på vilken typ av givare som ansluts till instrumentet. Enheter Mätområde Noggrannhet* Upplösning Ø14 mm vinghjulsgivare Från 0 till 3 m/s Från 3,1 till 25 m/s Från 0,8 till 3 m/s: ±3% av mätvärde ±0,1m/s Från 3,1 till 25 m/s: ±1% av mätvärde ±0,3 m/s Temperatur: C, F Från -20 till +80 C ±0,4% av mätvärde ±0,3 C Ø70 mm vinghjulsgivare Från -5 till 3 m/s Från 3,1 till 35 m/s Från 0,4 till 3 m/s: ±3% av mätvärde ±0,1m/s Från 3,1 till 35 m/s: ±1% av mätvärde ±0,3 m/s Temperatur: C, F Från -20 till +80 C ±0,4% av mätvärde ±0,3 C Ø100 mm vinghjulsgivare Från -5 till 3 m/s Från 3,1 till 35 m/s Från 0,3 till 3 m/s: ±3% av mätvärde ±0,1m/s Från 3,1 till 35 m/s: ±1% av mätvärde ±0,3 m/s 0,01 m/s 0,1 m/d Temperatur: C, F Från -20 till +80 C ±0,4% av mätvärde ±0,3 C Varmtrådsgivare Från 0,15 till 1 m/s Från 0,15 till 3 m/s Från 3,1 till 30 m/s ± 2%av mätvärde ± 0,03 m/s*** ± 3% av mätvärde ± 0,03 m/s ± 3% av mätvärde ± 0,01 m/s 0,01 m/s Temperatur: C, F Från -20 till +80 C ±0,3% av mätvärde ±0,25 C har följande funktioner vid mätning av lufthastighet och luftflöde: Val av Prandtl-/pitotrör eller Debimoblad eller koefficient / Val av kanal / Val av enhet / Automatisk eller manuell temperaturkompensering / Manuell kompensation för barometertryck / K-faktor, K2-faktor Specifikation på tryckmoduler, pitot-/prandtlrör och Debimoblad Tryck och temperatur Tryckmodul Enheter Mätområde Noggrannhet* Upplösning Max övertryck MPR 500 MPR 2500 Pa, mmh 2 O, In WG, mbar, hpa, mmhg, dapa, kpa Från 0 till ±500 Pa Från 2 till 28 m/s*** Från 0 till ±2500 Pa Från 2 till 60 m/s*** Från -100 till +100 Pa: ±0,2% av mätvärde ±0,8 Pa Övrigt: ±0,2% av mätvärde ±1.5 Pa Från -100 till +100 Pa: 0,1 Pa Övrigt: 1 Pa 250 mbar ±0,2% av mätvärde ±2 Pa 1 Pa 500 mbar MPR Från 0 till ±10000 Pa Från 4 till 100 m/s*** ±0,2% av mätvärde ±10 Pa 1 Pa 1200 mbar MPR 500 M mmh 2 O, In WG, mbar, hpa, mmhg, dapa, kpa, PSI Från 0 till ±500 mbar Från 9 till 100 m/s*** ±0,2% av mätvärde ±0,5 mbar 0,1 mbar 2 bar MPR 2000 M bar, In WG, mbar, hpa, mmhg, kpa, PSI Från 0 till ±2000 mbar Från 18 till 100 m/s*** ±0,2% av mätvärde ±2 mbar 1 mbar 6 bar Prandtl- /pitotrör Debimoblad Lufthastighet: m/s, fpm, km/h, mph Från 2 till 5 m/s Från 5.1 till 100 m/s ±0,3 m/s ±0,5% av mätvärde ±0,2 m/s Luftflöde: m 3 /h, cfm, l/s, m 3 /s Från 0 till 99999m 3 /h ±0,2% av mätvärde ±1% FS 1 m 3 /h Lufthastighet: m/s, fpm, km/h, mph Från 3 till 20 m/s Från 21 till 100 m/s ±0,3 m/s ±1% av mätvärde ± Luftflöde: m 3 /h, cfm, l/s, m 3 /s Från 0 till 99999m 3 /h ±0,2% av mätvärde ±1% FS 1 m 3 /h - - Tryckmoduler har även ingång för termoelement K, J, T eller S Termoelement C, F K: Från -200 till C J: Från -100 till +750 C T: Från -200 till +400 C S: Från 0 till 1760 C K, J, T: Från -200 till 0 C: ±0,4 C ±0,3 % av mätvärde Från 0 till 1300 C: ±0,4 C S: ±0,6 C har följande funktioner vid tryckmätning: Automatisk nollställning med magnetventil (AMI310 PRO, PRF) / Manuell nollställning (AMI310 CLA, STD, CRF och SRF) / Dämpningsfunktion (0 till 9) / Punktmedelvärde / Tids- punktmedevärde / Tidsmedelvärde *Angiven noggrannhet är uppmätt och beräknad utifrån användning i laboratoriemiljö och garanteras under motsvarande förhållanden. Ev angiven korrektion i kalibreringsdokument ska tillämpas.. / **Tillval specifik justering och kalibrering ***Beroende på vilken tryckgivare som ansluts

3 Specifikation på fuktgivare Enheter Mätområde Noggrannhet* Upplösning Relativ fuktighet:%rh Från 3 till 98%RH Noggrannhet** (Repeterbarhet, linjäritet, hysteres): ±1.5%RH (från 15 C till 25 C) Osäkerhet vid fabrikskalibrering: ±0,88 %RH Temperaturberoende: ±0,04 x (T-20) %RH (om T<15 C eller T>25 C) 0,1%RH Absolutfukt 1: g/kg, Kj/Kg Från 0 till 600 g/m 3-0,1 g/m 3 SHR 110 och SHR 300 fuktgivare Daggpunkt 1: C td, F td Från -50 till +100 C td ±0,6% av mätvärde ±0,5 C td td Våt temperatur 1: C tw, Från -50 till ±0,6% av mätvärde ±0,5 C td tw F +100 C tw tw Entalpi 1 Från 0 till kj/kg - 0,1 kj/kg Temperatur: C, F Lufthastighet: m/s, fpm, km/h Från -20 till +80 C (SHR110) Från -40 till +180 C (SHR 300) Från 0,00 till 5.00 m/s ±0,3% av mätvärde ±0,25 C ± 3% av mätvärde ± 0,05 m/s 0,01 m/s SOM 900 draggivare Relativ fuktighet:%rh Från 5 till 95%RH Noggrannhet** (Repeterbarhet, linjäritet, hysteres): ±1,8%RH (från 15 C till 25 C) Osäkerhet vid fabrikskalibrering: ±0,88 %RH Temperaturberoende: ±0,04 x (T-20) %RH (om T<15 C eller T>25 C) 0,1%RH Temperatur: C, F Från -20 till +80 C ±0,3% av mätvärde ±0,25 C SCOH 112 CO2/fukt/ temperaturgivare Temp.: C, F CO 2: ppm Hygro: %RH Från -20 till +80 C Från 0 till 5000 ppm Från 5 till 95%RH ±0,3% av mätvärde ±0,25 C ±3% av mätvärde ±50 ppm Noggrannhet** (Repeterbarhet, linjäritet, hysteres): ±1,8%RH (från 15 C till 25 C) Osäkerhet vid fabrikskalibrering: ±0,88 %RH Temperaturberoende: ±0,04 x (T-20) %RH (om T<15 C eller T>25 C) 1 ppm 0,1%RH kan även beräkna WBGT-index som används för att beskriva den operativa temperaturen som människor upplever, solinstrålning, luftfuktighet, lufttemperatur. Detta index beräknas utifrån följande: T w = Våt-bulb temperatur beräknas via relativ luftfuktigheten som mäts av fuktgivaren. T g = Globtemperatur eller strålningstemperatur mäts med temperaturgivare inuti en svart glob T d = Lufttemperatur mäts med en givare vars sensor är skyddad från strålningstemperatur har följande funktioner för mätning av temperatur, fukt och luftkvalitet: Luftkvalitetsgivare (CO / temperatur, CO 2 / temperatur, CO 2 / temperatur / fukt): Akustiskt larm (2 gränsvärden), Valbara enheter, Hold-funktion, Minimumoch maximumvärden Termoelementmodul: Delta T, Alarm (lower och upper setpoints), Valbara enheter, Hold-funktion, Minimum- och maximumvärden *Angiven noggrannhet är uppmätt och beräknad utifrån användning i laboratoriemiljö och garanteras under motsvarande förhållanden. Ev angiven korrektion i kalibreringsdokument ska tillämpas. 1 Beräknat värde **Enligt NFX och Charter 2000/2001 HYGROMETERS, GAL (Guaranteed Accuracy Limit) som har beräknats fram med entäckningsfaktor 2 är ±2,68%RH mellan 15 och 25 C i mätområde från 3 till 98%RH. Sensorns drift är mindre än 1%RH/år. Tekniska data för Anslutningar Strömförsörjning Batterilivslängd Lagring 2 mini-din anslutningar SMART-2014 givare och 1 mikro-usb ingång för laddning och PC-anslutning Lithium-Ion batteri 57 h med fuktgivare Driftstemperatur Från 0 till +50 C Förvaringstemperatur Från -20 till +80 C Automatisk avstängning Vikt Driftsmiljö Elektromagnetiskt skydd Språk Upp till 1000 dataserier med mätvärden i internt minne + 4 GB på mikro-sd minneskort Justerbar från min eller av 485 g Neutral gas EMC 2004/108/CE och EN direktiv Svenska, engelska, tyska, franska, italienska, norska, danska, kinesiska, japanska

4 Mätset och tillval Beskrivning CLA STD PRO CRF SRF PRF Tryckmodul från 0 till ±500 Pa (MPR 500) Tryckmodul från 0 till 0 till ±2500 Pa (MPR 2500) Tryckmodul från 0 till ±10000 Pa (MPR 1000) Tryckmodul från 0 till ±500 mbar (MPR 500 M) Tryckmodul från 0 till ±2000 mbar (MPR 2000 M) 4 termoelement kanaler modul (M4TC) Klimat modul (MCC) U coefficient modul (MCU) 2 x 1 m silikonslang Ø 4 x 7 mm Mätrör i rostfritt stål Ø 6 x 100 mm Prandtl-/pitotrör Ø 6 mm, lg. 300 mm Prandtl-/pitotrör Ø 6 mm, lg. 300 mm T Prandtl-/pitotrör Ø 6 mm, lg. 300 mm S Teleskopisk draggivare (SOM 900) Multifunktionsgivare (SMT 900) Fuktgivare i plast (SHR 110) Trådlös fuktgivare i plast (SHRF 110) Fuktgivare i rostfritt stål (SHR 300) Trådlös fuktgivare i rostfritt stål (SHRF 300) CO / temperaturgivare (SCO 110) CO 2 / temperaturgivare (SCO 112) CO 2 / temperatur / fuktgivare (SCOH 112) Varmtrådsgivare (SFC 300) Teleskopisk varmtrådsgivare (SFC 300) (SFC 900) Vinghjulsgivare 14 mm (SH 14) Teleskopisk vinghjulsgivare 14 mm (SHT 14) Vinghjulsgivare 70 mm (SH 70) Teleskopisk vinghjulsgivare 70 mm (SHT 70) Trådlös vinghjulsgivare 70 mm (SHF 70) Vinghjulsgivare 100 mm (SH 100) Teleskopisk vinghjulsgivare 100 mm (SHT 100) Trådlös vinghjulsgivare 100 mm (SHF 100) Ljusgivare (SLU) Varvtalsgivare (STA) Läcksökningsgivare (SFG 300) Pt100 SMART-2014 givare Trådlös Pt100 givare K, J, T och S termoelementgivare Kalibreringscertifikat Transportväska Extra batteri : ingår : tillval

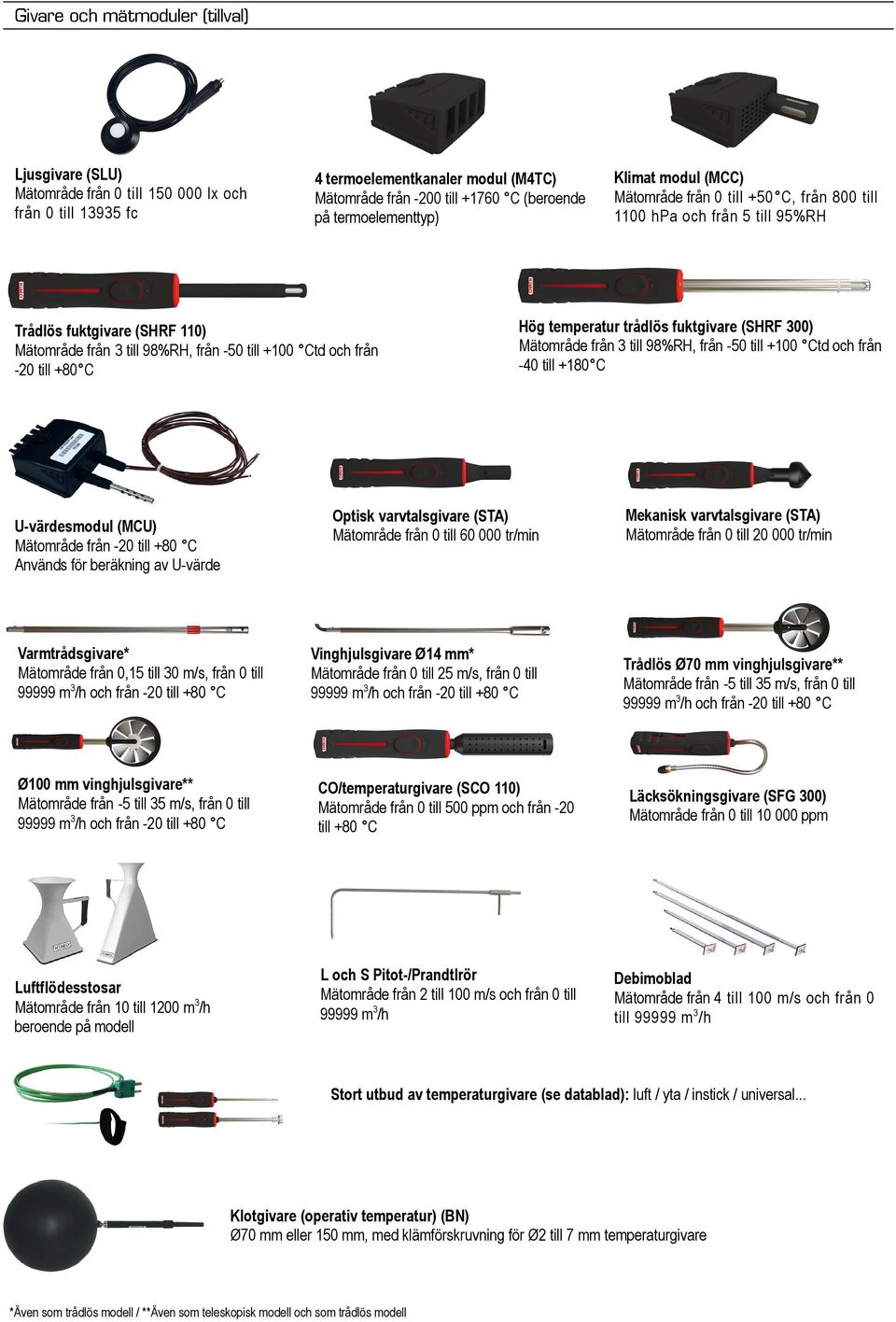

5 Givare och mätmoduler (tillval) Ljusgivare (SLU) Mätområde från 0 till lx och från 0 till fc 4 termoelementkanaler modul (M4TC) Mätområde från -200 till C (beroende på termoelementtyp) Klimat modul (MCC) Mätområde från 0 till +50 C, från 800 till 1100 hpa och från 5 till 95%RH Trådlös fuktgivare (SHRF 110) Mätområde från 3 till 98%RH, från -50 till +100 Ctd och från -20 till +80 C Hög temperatur trådlös fuktgivare (SHRF 300) Mätområde från 3 till 98%RH, från -50 till +100 Ctd och från -40 till +180 C U-värdesmodul (MCU) Mätområde från -20 till +80 C Används för beräkning av U-värde Optisk varvtalsgivare (STA) Mätområde från 0 till tr/min Mekanisk varvtalsgivare (STA) Mätområde från 0 till tr/min Varmtrådsgivare* Mätområde från 0,15 till 30 m/s, från 0 till Vinghjulsgivare Ø14 mm* Mätområde från 0 till 25 m/s, från 0 till Mätområde från -5 till 35 m/s, från 0 till Ø100 mm vinghjulsgivare** Mätområde från -5 till 35 m/s, från 0 till CO/temperaturgivare (SCO 110) Mätområde från 0 till 500 ppm och från -20 till +80 C Läcksökningsgivare (SFG 300) Mätområde från 0 till ppm Luftflödesstosar Mätområde från 10 till 1200 m 3 /h beroende på modell L och S Pitot-/Prandtlrör Mätområde från 2 till 100 m/s och från 0 till m 3 /h Debimoblad Mätområde från 4 till 100 m/s och från 0 till m 3 /h Stort utbud av temperaturgivare (se datablad): luft / yta / instick / universal... Klotgivare (operativ temperatur) (BN) Ø70 mm eller 150 mm, med klämförskruvning för Ø2 till 7 mm temperaturgivare *Även som trådlös modell / **Även som teleskopisk modell och som trådlös modell

6 Hölje 104 mm 63 mm Material: ABS/PC och elastomer Kapslingsklass: IP mm Display: Color LCD 120 x 160 px ; Mått: 58 x 76 mm, Bakgrundsbelyst Visning av 6 parametrar varav 3 samtidigt Knappsats: elastomer, 10 knappar Övriga funktioner Expanderbart minne Det interna minnet rymmer 1000 mätserier med vardera mätvärden. har även plats för 4 GB mikro-sd kort (ingår). Långtidsmätning Denna nya generation av instrument har ett Li-ion batteri som kan laddas direkt via mikro-usb kabel. Tillbehör Datalogger: PC-mjukvara med analys- och rapportfunktion RTE: Teleskopisk förlängning för givare,1m, kan böjas 90 CSM: Mini-DIN / mini-din givarkabel KIMP23: Infraröd skrivare Service och kalibrering Kimo utför kalibrering, justering, reparation och service av alla Kimo-instrument, för att säkerställa hög kvalitet och pålitliga mätresultat. Som kund kan du vara säker på att alltid få god service även efter köp. Reservdelar och tillbehör finns tillgängliga minst 10 år efter köp. Garanti SAD: Ryggsäck Instrumentet omfattas av 1 års fabriks-garanti. Returnera instrumentet till vår serviceavdelning vid eventuella problem. Kimo Instrument Sverige AB Stigbergsliden Göteborg Tel Fax info@kimo.se Återförsäljare: FTang portable_ami310 29/01/15 RCS (24) Med reservation för ändringar
