1 traumadrivetm MBU470

2 2 MBU De Soutters MBU traumadrive är ett kraftfullt, modulärt, elektroniskt instrumentsystem för trauma, handoch fotkirurgi. Traumadrive drivs av sterila eller osterila batterier eller nätdrift med lågspänningsmodul. Lijon Nanophosphate sterila batteriteknologi garanterar hög effekt i förhållande till sin vikt. Avancerad funktionskontroll ger följande funktioner. Hög hastighet och oscillerande borrning Låg hastighet vid borr, skruv och gängfunktion Momentbegränsning vid skruvning Framåt och bakåt knapp Lägesväljarknapp med mekanisk säkerhetsspärr Utbudet av batterialternativ och nätdrift ger total intraoperativ flexibilitet eller 14.4 V osterila batterier 13.2 Lijon sterila batterier 10.8 eller 14.4 NiMH sterila batterier Nätdrift Det unika Lijon batteriet indikerar batteriets kapacitet SPECIFIKATION TRAUMADRIVE Modell Artikelnummer Hög hastighet Låg hastighet Kanylering Energialternativ MBU rpm rpm mm Se sid 57 för information kring batterier och elnätsmodulen

3 TRAUMADRIVE TILLBEHÖR 3 Artikelnummer BORRTILLBEHÖR MED NYCKELLÅSNING BORRTILLBEHÖR UTAN NYCKELLÅSNING Chuck Beskrivning mm (5/32 ) mm (1/4 ) Modell DU470 DU470 Hastighet rpm Kanylering mm BORRTILLBEHÖR MED SNABBKOPPLING mm (1/8 ) mm (1/4 ) DU470 DU A.O. Synthes/ASIF DU Hudson/Zimmer DU Trinkle DU Borr medium hastighet ISO 6360 QR QU FRÄS HÖG HASTIGHET Långt frässkydd Art. nr Extra långt frässkydd Art. Nr Fräs med hög hastighet Använd fräs av Rserien BU REAMINGTILLBEHÖR mm RU SÅGTILLBEHÖR A.O. Synthes Hudson/Zimmer DHS Minisagittal såg Använd blad av S85 typen RU470 RU470 RU470 SU cpm Sagittal sågtillsats med snabbkoppling Använd blad av S88 typen NU cpm Reciprocerande sågtillsats, liten Använd blad av S92 typen CU cpm PULS LAVAGE TILLBEHÖR Reciprocerande sågtillsats, stor Använd blad av S22 typen CU cpm GENOMLYSBAR BORRADAPTER Pulse lavage tillbehör Använd pumpkit av typen P207XX LU puls/min KWIRE/DRIVARE Accepts A.O. genomlysbar borradapter TU mm Kapacitet mm Kapacitet mm Kapacitet WU471 WU470 PU Fråga efter Stericut katalogen för att se alla sterilpackade sågblad, borrbits, fräsar och Ktrådar

4 4 BC 700 BATTERILADDARE BC700 Batteriladdare Visas med osterila batterier Batteriladdaren BC700 kräver minimal hantering. Placera batteriet i laddaren och BC700 laddar och återställer batteriet till dess optimala prestanda. Den stora pekskärmen med intuitiv menynavigation, visar omedelbart batteriets laddningsstatus och skick. Den inkluderar även en flerspråkig bildskärm och andra användarinställningar. BC700 erbjuder även en unik självtestsfunktion, för ett individuellt batteri, automatisk rekonditionering, när så är tillämpligt, för att tillhanda hålla optimal kapacitet. Alternativt kan en manuell självtest enkelt väljas. BC700 Batteriladdare fungerar tillsammans med alla olika typer av De Soutter Medicals batterier, vilket garanterar produktkompabilitet. CA450 Laddningsmodul. Används tillsammans med batteri AB450. Artikelnummer BC700 ALTERNATIV VID LADDNING Artikelnummer Beskrivning Utan monterad laddningsmodul Med 4 st CA702 laddningsmoduler *CA450 laddningsmodul krävs Med 4 st CA701 laddningsmoduler Med 4 st CA700 laddningsmoduler För batterityp AB450* AB701/AB702 SB701/SB702 SB703/SB704 Nätkabel 3 meter lång. Vänligen välj lämpligt alternativ nedan. UK Artikelnummer: 8290 Euro Artikelnummer: 8300 US/Canada Artikelnummer: 8310 Australia/New Zealand Artikelnummer: 8320 LADDNINGSMODULER BC700 laddningsmoduler kan snabbt och lätt anpassas till batterierna som ska laddas. Modell CA700 CA701 Artikelnummer För batterityp SB701/SB702 SB703/SB704 AB701/AB702 CA *CA450 laddningsmodul krävs AB450*

5 STERILA BATTERIER Varför välja Litiumjonbatteriteknik 5 De Soutter Medical Litiumjon Nanophosphate batterier erbjuder operationsteamet och sterilcentralen ett antal påtagliga fördelar jämfört med konventionell steril batteriteknologi. De huvudsakliga fördelarna är: Lijon teknologin förbättrar batterietkapaciteten i förhållande till vikt med närmare 100% jämfört med NiMH eller NiCd. Utrustningens körtid förlängs signifikant. Ger förlängd hållbarhet av ett laddat batteri, samtidig eliminering av minneseffekt normalt associerat med andra batterityper. De Soutters Lijon teknologi tål upprepade disknings och autoklaveringscykler. En unik bränslemätare gör att operationsteamet omedelbart kan bedöma De Soutter Lijon batteriernas kapacitet både före och under användning Modell Beskrivning Artikelnummer Spänning Kapacitet mah STERILA LITIUMJON BATTERIER SB703 Litet batteri SB704 Stort batteri KONVENTIONELLA NiMH STERILA BATTERIER SB701 Medium batteri SB702 Stort batteri BC700 Batteriladdare Visas med sterila batterier.

6 6 OSTERILA BATTERIER Modell Beskrivning LITET BATTERI Artikel Nummer Spänning NiMH Kapacitet mah AB450 Batteri, osterilt AH700 Sterilbox AS700 Sterilskydd MEDIUM BATTERI AB701 Batteri, osterilt AH701 Sterilbox AS701 Sterilskydd ISÄTTNING OCH BYTE AV ETT OSTERILT BATTERI Den enkla batteritekniken för osterila batterier säkerställer att optimal batterikondition bibehålles under längre tid. Steril personal placerar sterilskyddet på sterilboxen Steril personal håller i handstycket, osteril personal placerar batteriet genom sterilskyddet in i sterilboxen. Den sterila personalen håller i handstycket, osteril personal avlägsnar sterilskyddet från sterilboxen. Steril personal stänger locket genom att vrida låset på sterilboxen medurs. Se till att inte röra det osterila batteriet och locket. När det är låst, är den gröna "lås" indikatorn fullt synlig genom skåran i låsenheten.

7 ELNÄTSANSLUTNING 7 PS700 Nätmodul, för elnät Artikelnummer Nätkabelset 3 meter lång. Vänligen välj från nedan alternativ UK Artikelnummer: 8290 Euro Artikelnummer: 8300 US/Canada Artikelnummer: 8310 Australia Artikelnummer: 8320 New Zealand Artikelnummer: 8320 PS700 Nätmodul, för elnät Ansluten till MBU470 via kabelmodulen. Ingen installation krävs. Ansluts enkelt till CM700 kabelmodul för omedelbar användning. PS700 erbjuder kompletta system för mångsidighet som ger kompatibilitet med De Soutters handenheter i 600serien. CM700 Kabelmodul Artikelnummer STERIL CONTAINER STANDARDCONTAINER Beskrivning MBU470 AH702/701/700 Sterilbox, för osterilt batteri AS702/701/700 sterilskydd SB704/703/702/ 701 sterila batterier Tillbehör Endast insats Artikelnummer Container och insats Artikelnummer Optimalt containerinnehåll / maximal kvantitet Osteril Steril 2 st 2 st 2 st 2 st 3 st 10 st 10 st Material: Aluminiumcontainer, aluminiumlock och insats i rostfritt stål TRÅDCONTAINER Trådcontainer Artikelnummer Passar till alla insatser listade i tabellen över standardcontainer Material: Container och lock i rostfritt stål. Storlek: 538 mm x 254 mm x 142 mm. DIN kompatibel.

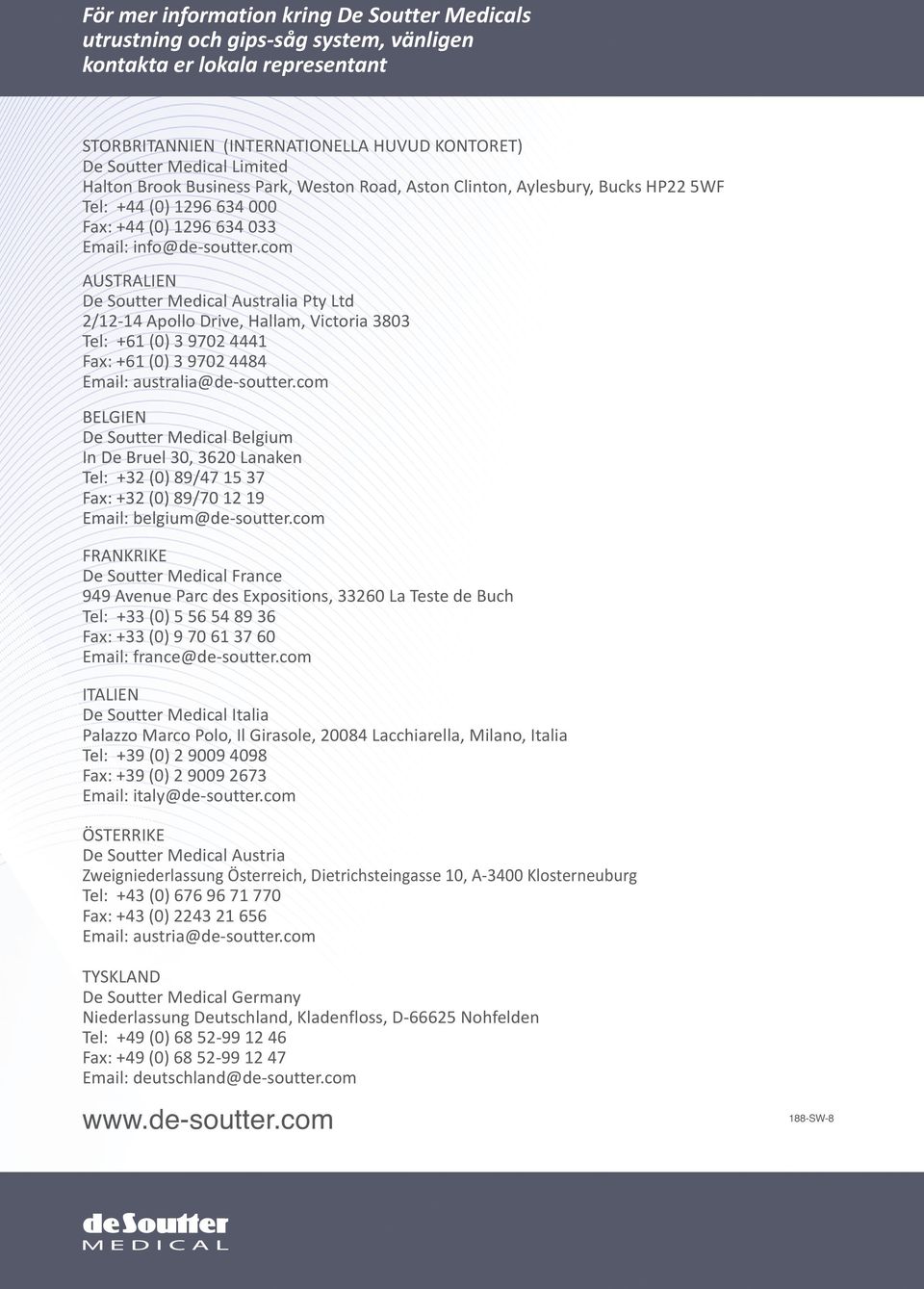

8 För mer information kring De Soutter Medicals utrustning och gipssåg system, vänligen kontakta er lokala representant STORBRITANNIEN (INTERNATIONELLA HUVUD KONTORET) De Soutter Medical Limited Halton Brook Business Park, Weston Road, Aston Clinton, Aylesbury, Bucks HP22 5WF Tel: +44 (0) Fax: +44 (0) AUSTRALIEN De Soutter Medical Australia Pty Ltd 2/1214 Apollo Drive, Hallam, Victoria 3803 Tel: +61 (0) Fax: +61 (0) australia@desoutter.com BELGIEN De Soutter Medical Belgium In De Bruel 30, 3620 Lanaken Tel: +32 (0) 89/ Fax: +32 (0) 89/ belgium@desoutter.com FRANKRIKE De Soutter Medical France 949 Avenue Parc des Expositions, La Teste de Buch Tel: +33 (0) Fax: +33 (0) france@desoutter.com ITALIEN De Soutter Medical Italia Palazzo Marco Polo, Il Girasole, Lacchiarella, Milano, Italia Tel: +39 (0) Fax: +39 (0) italy@desoutter.com ÖSTERRIKE De Soutter Medical Austria Zweigniederlassung Österreich, Dietrichsteingasse 10, A3400 Klosterneuburg Tel: +43 (0) Fax: +43 (0) austria@desoutter.com TYSKLAND De Soutter Medical Germany Niederlassung Deutschland, Kladenfloss, D66625 Nohfelden Tel: +49 (0) Fax: +49 (0) deutschland@desoutter.com 188SW8
