1 flexibla fjärrvärmerörs isoleringsegenskaper Ulf Jarfelt, Olle Ramnäs, Camilla Persson, Charlotte Claesson Forskning och Utveckling 2004:117

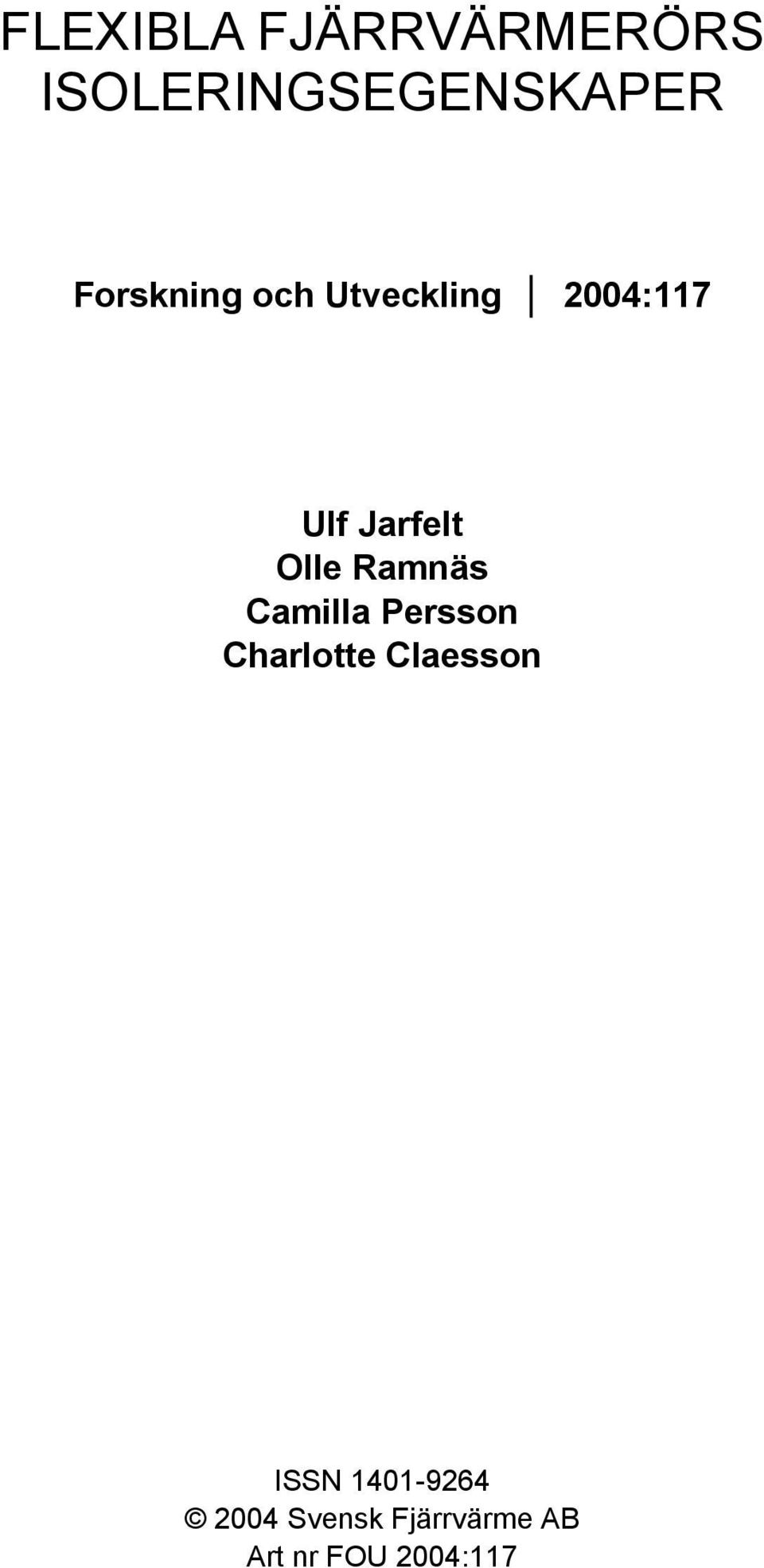

2 FLEXIBLA FJÄRRVÄRMERÖRS ISOLERINGSEGENSKAPER Forskning och Utveckling 2004:117 Ulf Jarfelt Olle Ramnäs Camilla Persson Charlotte Claesson ISSN Svensk Fjärrvärme AB Art nr FOU 2004:117

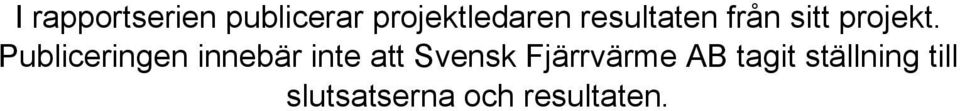

3 I rapportserien publicerar projektledaren resultaten från sitt projekt. Publiceringen innebär inte att Svensk Fjärrvärme AB tagit ställning till slutsatserna och resultaten.

4 Sammanfattning FOU 2004:117 Flexibla fjärrvärmerör är gjorda av andra material än rakrör eftersom hela konstruktionen skall vara böjbar. Mantelröret är för flertalet flexibla rör tillverkat av lågdensitetspolyeten, skummet är flexibelt, medieröret är av koppar, stål eller PEX och vissa flexibla rör på marknaden har diffusionsspärr innanför mantelröret. I detta projekt studerades flexibla fjärrvärmerörs isoleringsegenskaper. Syftet var att undersöka diffusionsspärrens betydelse för isoleringsskummets åldring och om flexibelt skums åldringsegenskaper avviker från de som gäller för traditionella rakrör, samt att utvärdera om åldringsförloppet skiljer sig för flexibla fjärrvärmerör med medierör av koppar resp PEX. I projektet genomfördes en experimentell studie där isoleringsegenskaperna för fyra flexibla rörtyper studerades, kopparrör med och utan diffusionsspärr samt PEX-rör med och utan diffusionsspärr. De fyra rörtyperna åldrades vid 80ºC och prover togs ut från isoleringen efter hand. Cellgasinnehållet i skumproverna analyserades. Resultaten visar att polyuretanskummet åldrades snabbare för de studerade flexibla fjärrvärmerören än för traditionella rakrör. Cellgasinnehållet var starkt beroende av avståndet till de öppna kortändorna av fjärrvärmeröret där polyuretanskummet varit exponerat för luft. Koncentrationen av isolergaser var avsevärt högre och koncentrationen av luft mindre i mitten av röret än vid ändarna. Detta beroende medförde att det inte var möjligt att jämföra åldringsförloppet för flexibla fjärrvärmerör med och utan diffusionsspärr. Åldringsförloppet skiljde sig för flexibla rör med medierör av PEX respektive koppar, vilket sannolikt beror på att PEX-röret är permeabelt för vissa gaser, vilket kopparröret inte är. Resultaten ledde till att studien vidareutvecklades för att undersöka bland annat den longitudinella diffusionen i flexibla rör. 3

5 Summary FOU 2004:117 In order to achieve a bendable construction, the materials in flexible pipes differ from traditional pipes. The casing pipe of most flexible pipes is made of low-density polyethylene, the insulation foam is flexible and the service pipe is either made of copper, steel or PEX. Some flexible pipes are equipped with a diffusion barrier inside the casing pipe. In this project the insulation capacity of flexible pipes was studied experimentally. The aim was to study the importance of the diffusion barrier and to evaluate if the diffusion differs in pipes with either service pipes of copper or PEX. The object was also to study the diffusion properties of flexible insulation foam. The experimental study included four types of flexible district heating pipes: pipes with media pipe of copper and PEX with and without diffusion barrier. The ageing of the insulation of these pipes was accelerated at 80ºC. Samples of the insulation foam were analysed with respect to contents of cell gases. The results show that the ageing process of flexible insulation foam was faster than the process of traditional straight pipes. It was obvious that the ageing process was dependant on the distance to the open pipe ends. The concentration of insulation gases was low near the end and increasing towards the middle of the pipe. As a consequence, an evaluation of the diffusion barrier was not possible. However, the ageing process differed slightly for pipes with media pipes made of copper or PEX. This probably depends on the fact that PEX, in contrast to copper, is permeable for insulation gases and air. The results lead to an expansion of this study. In a new project the longitudinal diffusion in flexible pipes will be studied.

6 Innehållsförteckning 1. Inledning Bakgrund Syfte Utförande Försöksuppläggning Delförsök 1 Referensprover Delförsök 2 Åldring vid 80ºC Delförsök 3 Längsgående diffusion Delförsök 4 Andel slutna celler Delförsök 5 Jämförelse med nyproducerat rör Resultat och diskussion Delförsök 1- Referensprover Delförsök 2 Åldring vid 80º Delförsök 3 Längsgående diffusion Delförsök 4 Andel slutna celler Delförsök 5 Jämförelse med nyproducerat rör Slutsatser Referenser

7

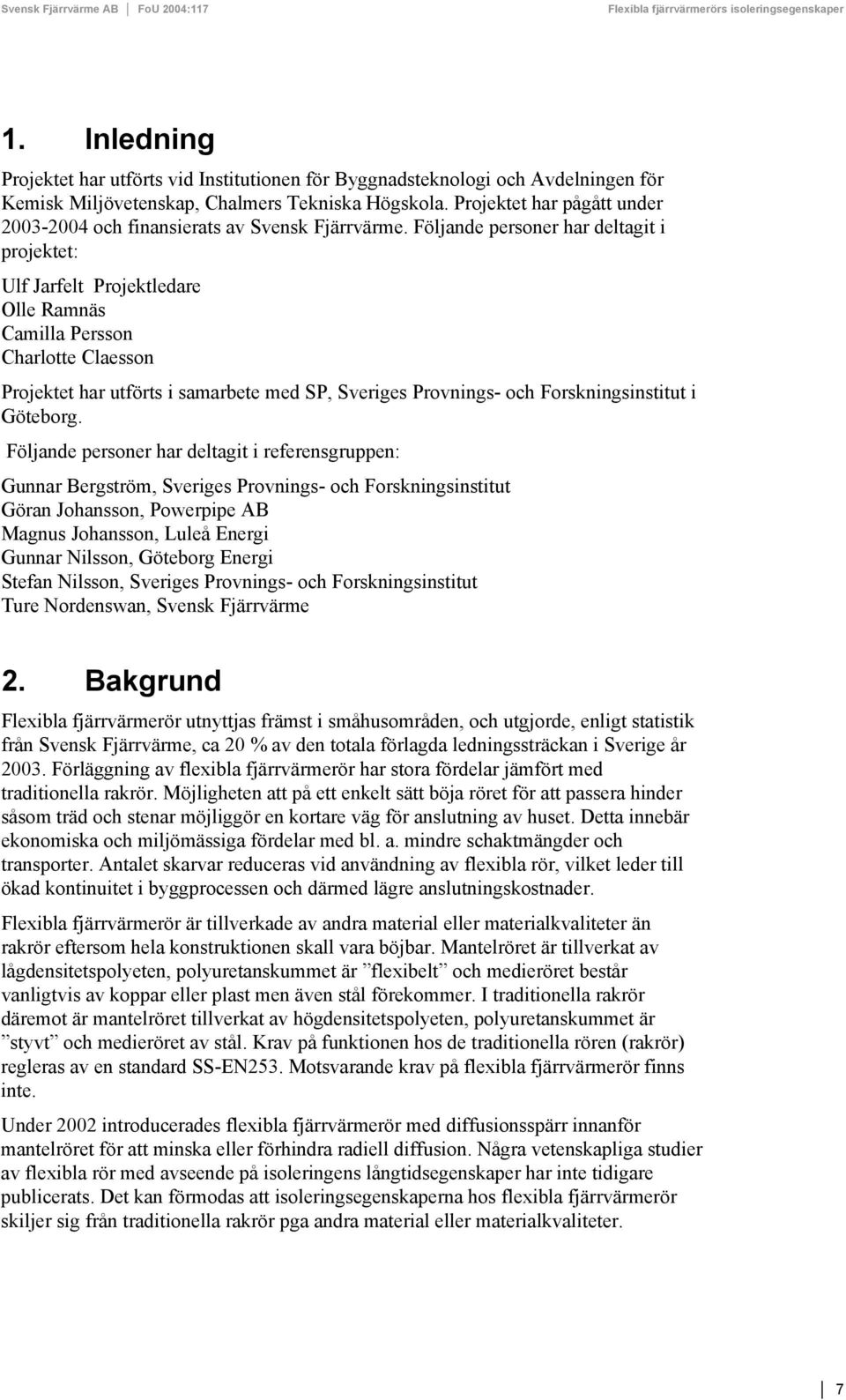

8 1. Inledning Projektet har utförts vid Institutionen för Byggnadsteknologi och Avdelningen för Kemisk Miljövetenskap, Chalmers Tekniska Högskola. Projektet har pågått under och finansierats av Svensk Fjärrvärme. Följande personer har deltagit i projektet: Ulf Jarfelt Projektledare Olle Ramnäs Camilla Persson Charlotte Claesson Projektet har utförts i samarbete med SP, Sveriges Provnings- och Forskningsinstitut i Göteborg. Följande personer har deltagit i referensgruppen: Gunnar Bergström, Sveriges Provnings- och Forskningsinstitut Göran Johansson, Powerpipe AB Magnus Johansson, Luleå Energi Gunnar Nilsson, Göteborg Energi Stefan Nilsson, Sveriges Provnings- och Forskningsinstitut Ture Nordenswan, Svensk Fjärrvärme 2. Bakgrund Flexibla fjärrvärmerör utnyttjas främst i småhusområden, och utgjorde, enligt statistik från Svensk Fjärrvärme, ca 20 % av den totala förlagda ledningssträckan i Sverige år Förläggning av flexibla fjärrvärmerör har stora fördelar jämfört med traditionella rakrör. Möjligheten att på ett enkelt sätt böja röret för att passera hinder såsom träd och stenar möjliggör en kortare väg för anslutning av huset. Detta innebär ekonomiska och miljömässiga fördelar med bl. a. mindre schaktmängder och transporter. Antalet skarvar reduceras vid användning av flexibla rör, vilket leder till ökad kontinuitet i byggprocessen och därmed lägre anslutningskostnader. Flexibla fjärrvärmerör är tillverkade av andra material eller materialkvaliteter än rakrör eftersom hela konstruktionen skall vara böjbar. Mantelröret är tillverkat av lågdensitetspolyeten, polyuretanskummet är flexibelt och medieröret består vanligtvis av koppar eller plast men även stål förekommer. I traditionella rakrör däremot är mantelröret tillverkat av högdensitetspolyeten, polyuretanskummet är styvt och medieröret av stål. Krav på funktionen hos de traditionella rören (rakrör) regleras av en standard SS-EN253. Motsvarande krav på flexibla fjärrvärmerör finns inte. Under 2002 introducerades flexibla fjärrvärmerör med diffusionsspärr innanför mantelröret för att minska eller förhindra radiell diffusion. Några vetenskapliga studier av flexibla rör med avseende på isoleringens långtidsegenskaper har inte tidigare publicerats. Det kan förmodas att isoleringsegenskaperna hos flexibla fjärrvärmerör skiljer sig från traditionella rakrör pga andra material eller materialkvaliteter. 7

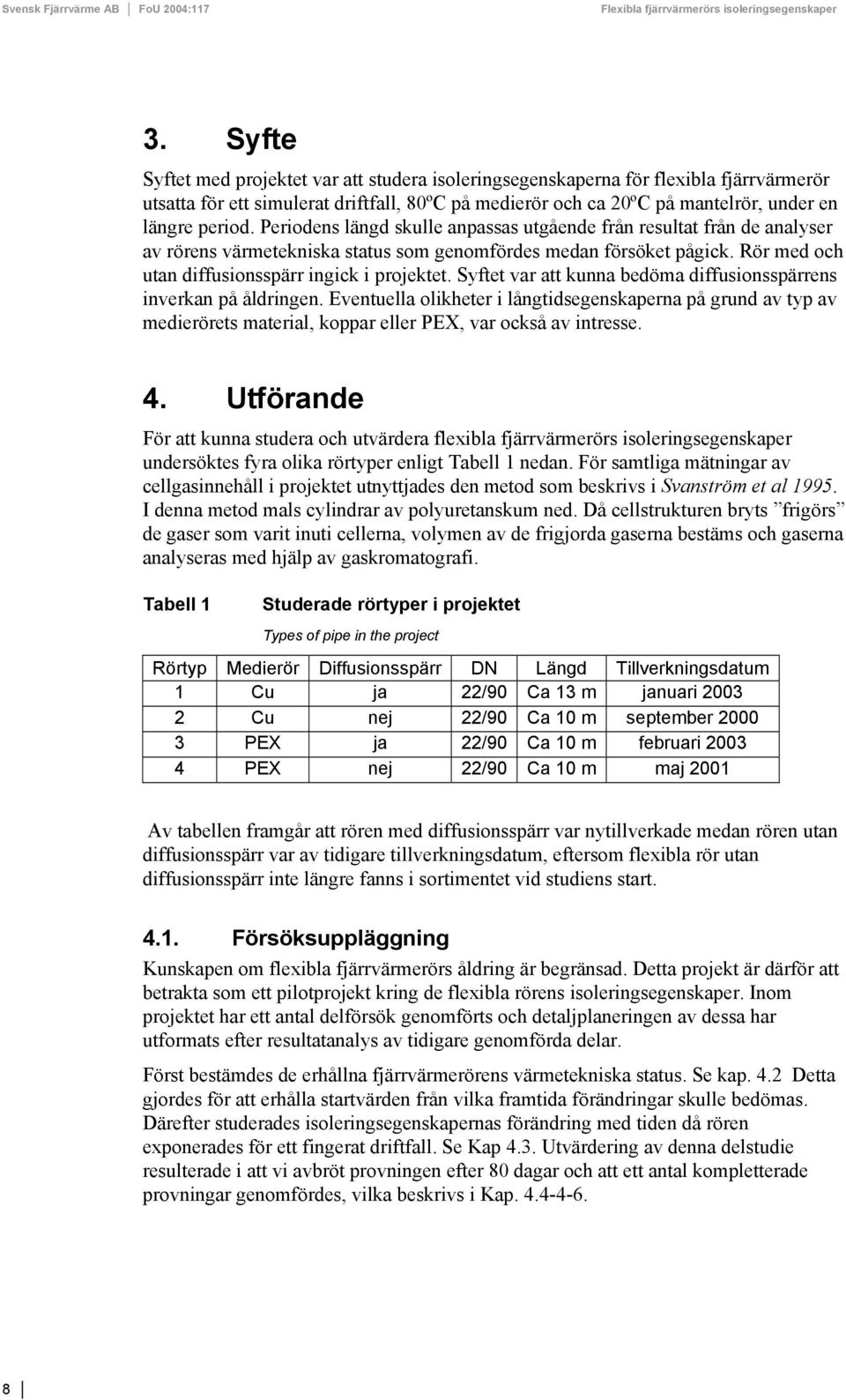

9 3. Syfte Syftet med projektet var att studera isoleringsegenskaperna för flexibla fjärrvärmerör utsatta för ett simulerat driftfall, 80ºC på medierör och ca 20ºC på mantelrör, under en längre period. Periodens längd skulle anpassas utgående från resultat från de analyser av rörens värmetekniska status som genomfördes medan försöket pågick. Rör med och utan diffusionsspärr ingick i projektet. Syftet var att kunna bedöma diffusionsspärrens inverkan på åldringen. Eventuella olikheter i långtidsegenskaperna på grund av typ av medierörets material, koppar eller PEX, var också av intresse. 4. Utförande För att kunna studera och utvärdera flexibla fjärrvärmerörs isoleringsegenskaper undersöktes fyra olika rörtyper enligt Tabell 1 nedan. För samtliga mätningar av cellgasinnehåll i projektet utnyttjades den metod som beskrivs i Svanström et al I denna metod mals cylindrar av polyuretanskum ned. Då cellstrukturen bryts frigörs de gaser som varit inuti cellerna, volymen av de frigjorda gaserna bestäms och gaserna analyseras med hjälp av gaskromatografi. Tabell 1 Studerade rörtyper i projektet Types of pipe in the project Rörtyp Medierör Diffusionsspärr DN Längd Tillverkningsdatum 1 Cu ja 22/90 Ca 13 m januari Cu nej 22/90 Ca 10 m september PEX ja 22/90 Ca 10 m februari PEX nej 22/90 Ca 10 m maj 2001 Av tabellen framgår att rören med diffusionsspärr var nytillverkade medan rören utan diffusionsspärr var av tidigare tillverkningsdatum, eftersom flexibla rör utan diffusionsspärr inte längre fanns i sortimentet vid studiens start Försöksuppläggning Kunskapen om flexibla fjärrvärmerörs åldring är begränsad. Detta projekt är därför att betrakta som ett pilotprojekt kring de flexibla rörens isoleringsegenskaper. Inom projektet har ett antal delförsök genomförts och detaljplaneringen av dessa har utformats efter resultatanalys av tidigare genomförda delar. Först bestämdes de erhållna fjärrvärmerörens värmetekniska status. Se kap. 4.2 Detta gjordes för att erhålla startvärden från vilka framtida förändringar skulle bedömas. Därefter studerades isoleringsegenskapernas förändring med tiden då rören exponerades för ett fingerat driftfall. Se Kap 4.3. Utvärdering av denna delstudie resulterade i att vi avbröt provningen efter 80 dagar och att ett antal kompletterade provningar genomfördes, vilka beskrivs i Kap

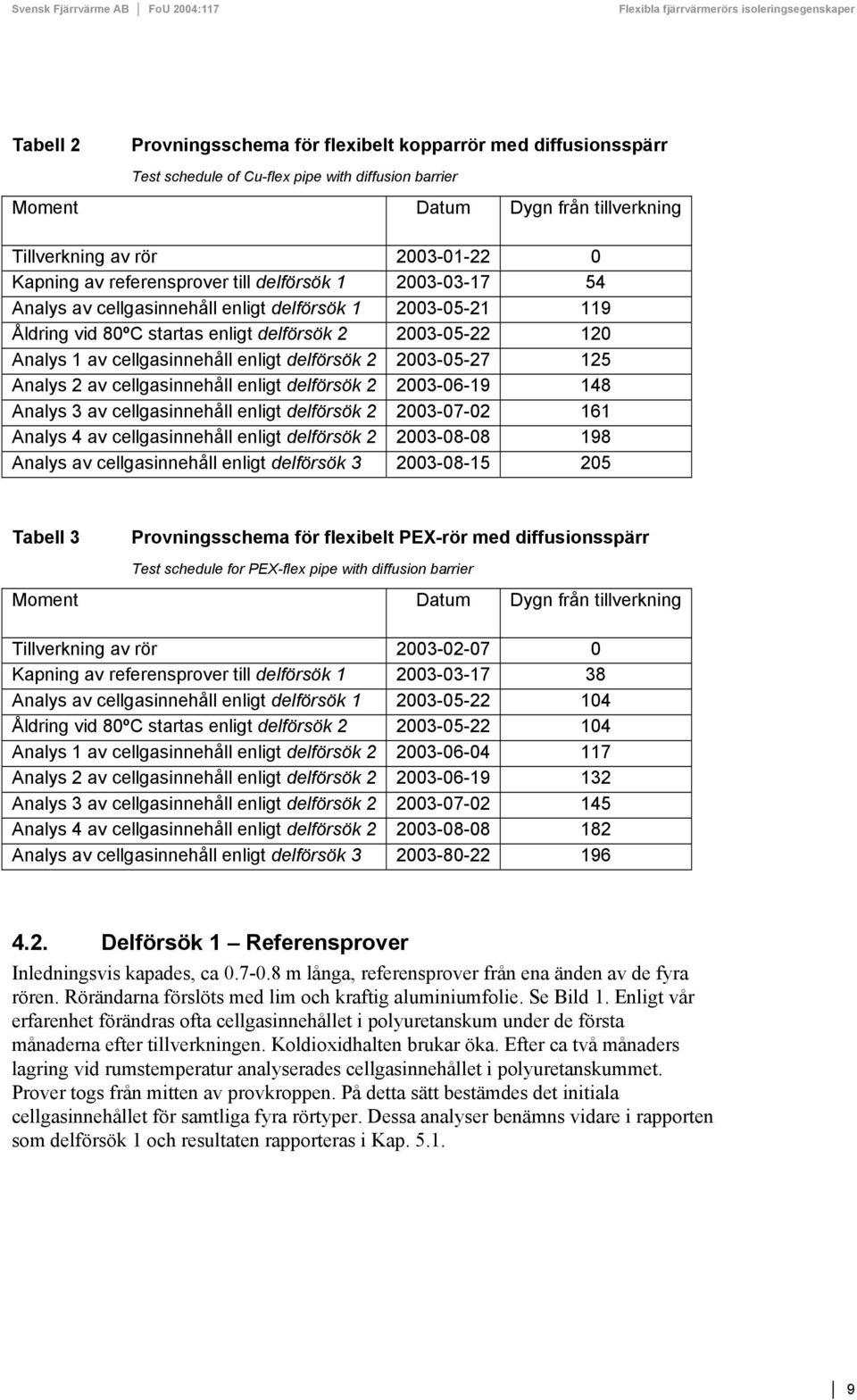

10 Tabell 2 Provningsschema för flexibelt kopparrör med diffusionsspärr Test schedule of Cu-flex pipe with diffusion barrier Moment Datum Dygn från tillverkning Tillverkning av rör Kapning av referensprover till delförsök Analys av cellgasinnehåll enligt delförsök Åldring vid 80ºC startas enligt delförsök Analys 1 av cellgasinnehåll enligt delförsök Analys 2 av cellgasinnehåll enligt delförsök Analys 3 av cellgasinnehåll enligt delförsök Analys 4 av cellgasinnehåll enligt delförsök Analys av cellgasinnehåll enligt delförsök Tabell 3 Provningsschema för flexibelt PEX-rör med diffusionsspärr Test schedule for PEX-flex pipe with diffusion barrier Moment Datum Dygn från tillverkning Tillverkning av rör Kapning av referensprover till delförsök Analys av cellgasinnehåll enligt delförsök Åldring vid 80ºC startas enligt delförsök Analys 1 av cellgasinnehåll enligt delförsök Analys 2 av cellgasinnehåll enligt delförsök Analys 3 av cellgasinnehåll enligt delförsök Analys 4 av cellgasinnehåll enligt delförsök Analys av cellgasinnehåll enligt delförsök Delförsök 1 Referensprover Inledningsvis kapades, ca m långa, referensprover från ena änden av de fyra rören. Rörändarna förslöts med lim och kraftig aluminiumfolie. Se Bild 1. Enligt vår erfarenhet förändras ofta cellgasinnehållet i polyuretanskum under de första månaderna efter tillverkningen. Koldioxidhalten brukar öka. Efter ca två månaders lagring vid rumstemperatur analyserades cellgasinnehållet i polyuretanskummet. Prover togs från mitten av provkroppen. På detta sätt bestämdes det initiala cellgasinnehållet för samtliga fyra rörtyper. Dessa analyser benämns vidare i rapporten som delförsök 1 och resultaten rapporteras i Kap

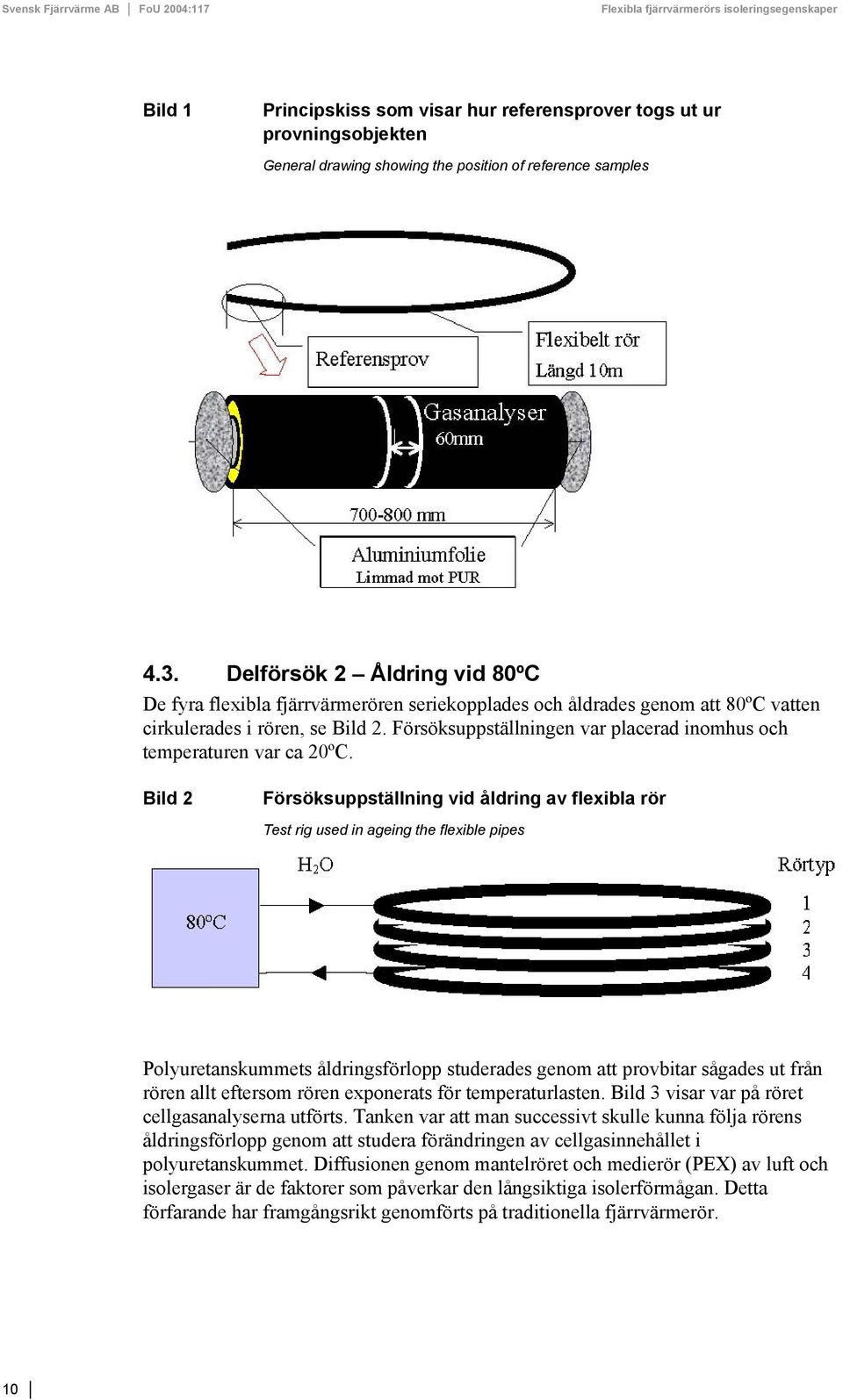

11 Bild 1 Principskiss som visar hur referensprover togs ut ur provningsobjekten General drawing showing the position of reference samples 4.3. Delförsök 2 Åldring vid 80ºC De fyra flexibla fjärrvärmerören seriekopplades och åldrades genom att 80ºC vatten cirkulerades i rören, se Bild 2. Försöksuppställningen var placerad inomhus och temperaturen var ca 20ºC. Bild 2 Försöksuppställning vid åldring av flexibla rör Test rig used in ageing the flexible pipes Polyuretanskummets åldringsförlopp studerades genom att provbitar sågades ut från rören allt eftersom rören exponerats för temperaturlasten. Bild 3 visar var på röret cellgasanalyserna utförts. Tanken var att man successivt skulle kunna följa rörens åldringsförlopp genom att studera förändringen av cellgasinnehållet i polyuretanskummet. Diffusionen genom mantelröret och medierör (PEX) av luft och isolergaser är de faktorer som påverkar den långsiktiga isolerförmågan. Detta förfarande har framgångsrikt genomförts på traditionella fjärrvärmerör. 10

12 Bild 3 Principskiss som visar var provkroppar tags ut General drawing showing the locations where the test samples were taken Bild 4 visar hur provkroppar av polyuretanisoleringen sågats loss från fjärrvärmeröret. Med denna metodik kunde värmebelastningen av fjärrvärmerören pågå kontinuerligt utan driftstopp. De utsågade provkropparna förseglades med bivax för att förhindra eventuell gasdiffusion under tiden mellan provkroppens utsågning från fjärrvärmeröret till dess gasanalys kunde ske. Avstånd från tidigare provtagning var minst 1 meter. Detta avstånd bedömdes som mer än tillräckligt för att diffusion i rörets längsled inte skulle ha någon inverkan. Då proverna sågats ut förslöts kvarstående ändar med lim och tunn aluminiumfolie. Bild 4 Provkropparnas utseende Design of test samples Efter det att analyser utförts vid fyra tidpunkter under en 11-veckorsperiod kunde man konstatera att åldringsförloppet inte alls uppvisade den förväntade profilen. Slutsatsen från delförsök 2 är att det förekommer en tydlig diffusion längs röret. Eftersom polyuretanskummet inte uppvisar olika materialegenskaper i olika riktningar återstår möjligheten att vidhäftningen mellan polyuretan och mantel- samt medierör är dålig. Detta kan ha orsakat kanaler i rörets längsled och på så sätt möjliggjort en axiell diffusion/ventilation. Storleksordningen av denna transport var många gånger större än transporten genom diffusion i polyuretanisoleringen och ut genom manelröret.. Följaktligen fanns det inte motiv att fortsätta delförsök 2. 11

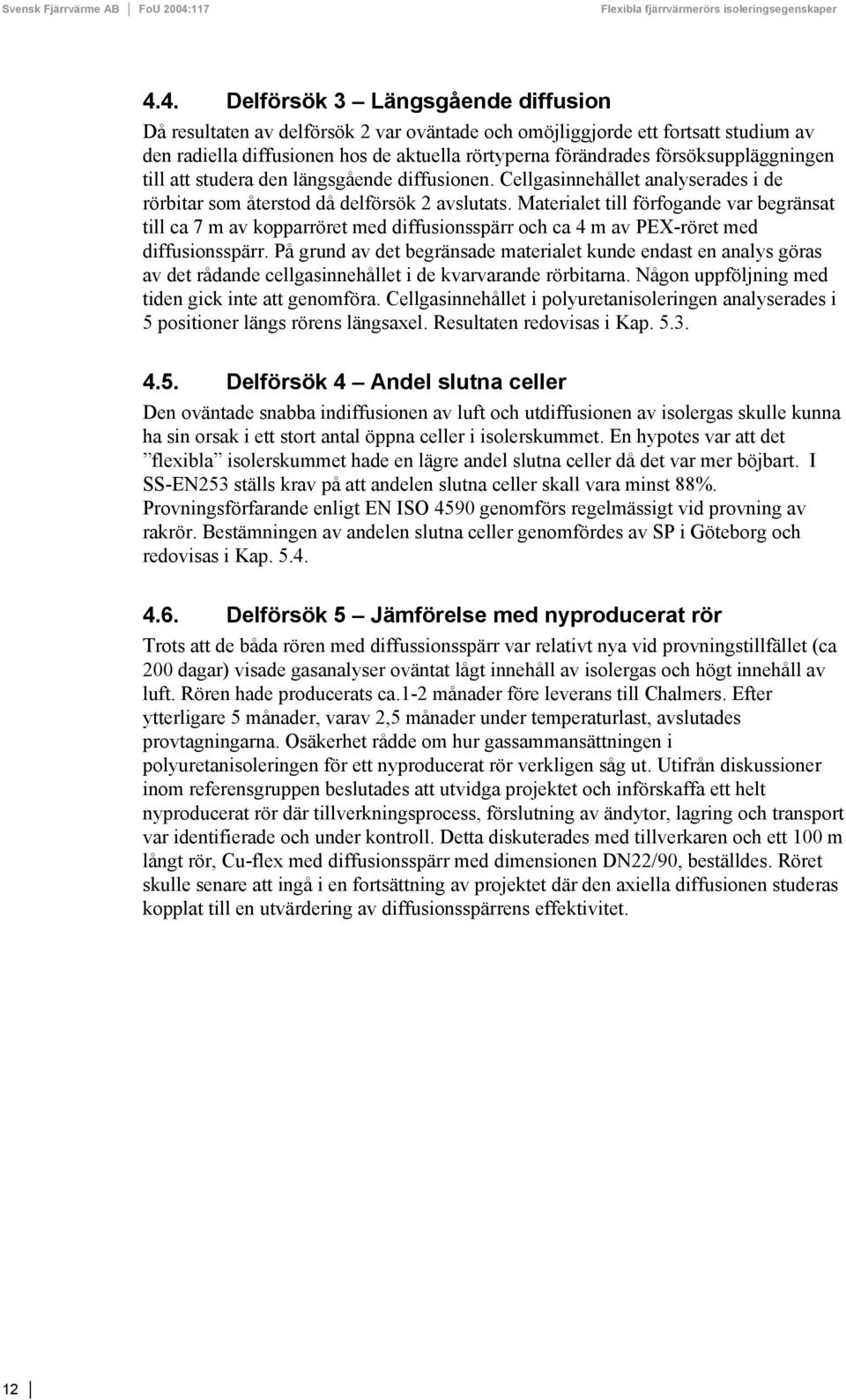

13 4.4. Delförsök 3 Längsgående diffusion Då resultaten av delförsök 2 var oväntade och omöjliggjorde ett fortsatt studium av den radiella diffusionen hos de aktuella rörtyperna förändrades försöksuppläggningen till att studera den längsgående diffusionen. Cellgasinnehållet analyserades i de rörbitar som återstod då delförsök 2 avslutats. Materialet till förfogande var begränsat till ca 7 m av kopparröret med diffusionsspärr och ca 4 m av PEX-röret med diffusionsspärr. På grund av det begränsade materialet kunde endast en analys göras av det rådande cellgasinnehållet i de kvarvarande rörbitarna. Någon uppföljning med tiden gick inte att genomföra. Cellgasinnehållet i polyuretanisoleringen analyserades i 5 positioner längs rörens längsaxel. Resultaten redovisas i Kap Delförsök 4 Andel slutna celler Den oväntade snabba indiffusionen av luft och utdiffusionen av isolergas skulle kunna ha sin orsak i ett stort antal öppna celler i isolerskummet. En hypotes var att det flexibla isolerskummet hade en lägre andel slutna celler då det var mer böjbart. I SS-EN253 ställs krav på att andelen slutna celler skall vara minst 88%. Provningsförfarande enligt EN ISO 4590 genomförs regelmässigt vid provning av rakrör. Bestämningen av andelen slutna celler genomfördes av SP i Göteborg och redovisas i Kap Delförsök 5 Jämförelse med nyproducerat rör Trots att de båda rören med diffussionsspärr var relativt nya vid provningstillfället (ca 200 dagar) visade gasanalyser oväntat lågt innehåll av isolergas och högt innehåll av luft. Rören hade producerats ca.1-2 månader före leverans till Chalmers. Efter ytterligare 5 månader, varav 2,5 månader under temperaturlast, avslutades provtagningarna. Osäkerhet rådde om hur gassammansättningen i polyuretanisoleringen för ett nyproducerat rör verkligen såg ut. Utifrån diskussioner inom referensgruppen beslutades att utvidga projektet och införskaffa ett helt nyproducerat rör där tillverkningsprocess, förslutning av ändytor, lagring och transport var identifierade och under kontroll. Detta diskuterades med tillverkaren och ett 100 m långt rör, Cu-flex med diffusionsspärr med dimensionen DN22/90, beställdes. Röret skulle senare att ingå i en fortsättning av projektet där den axiella diffusionen studeras kopplat till en utvärdering av diffusionsspärrens effektivitet. 12

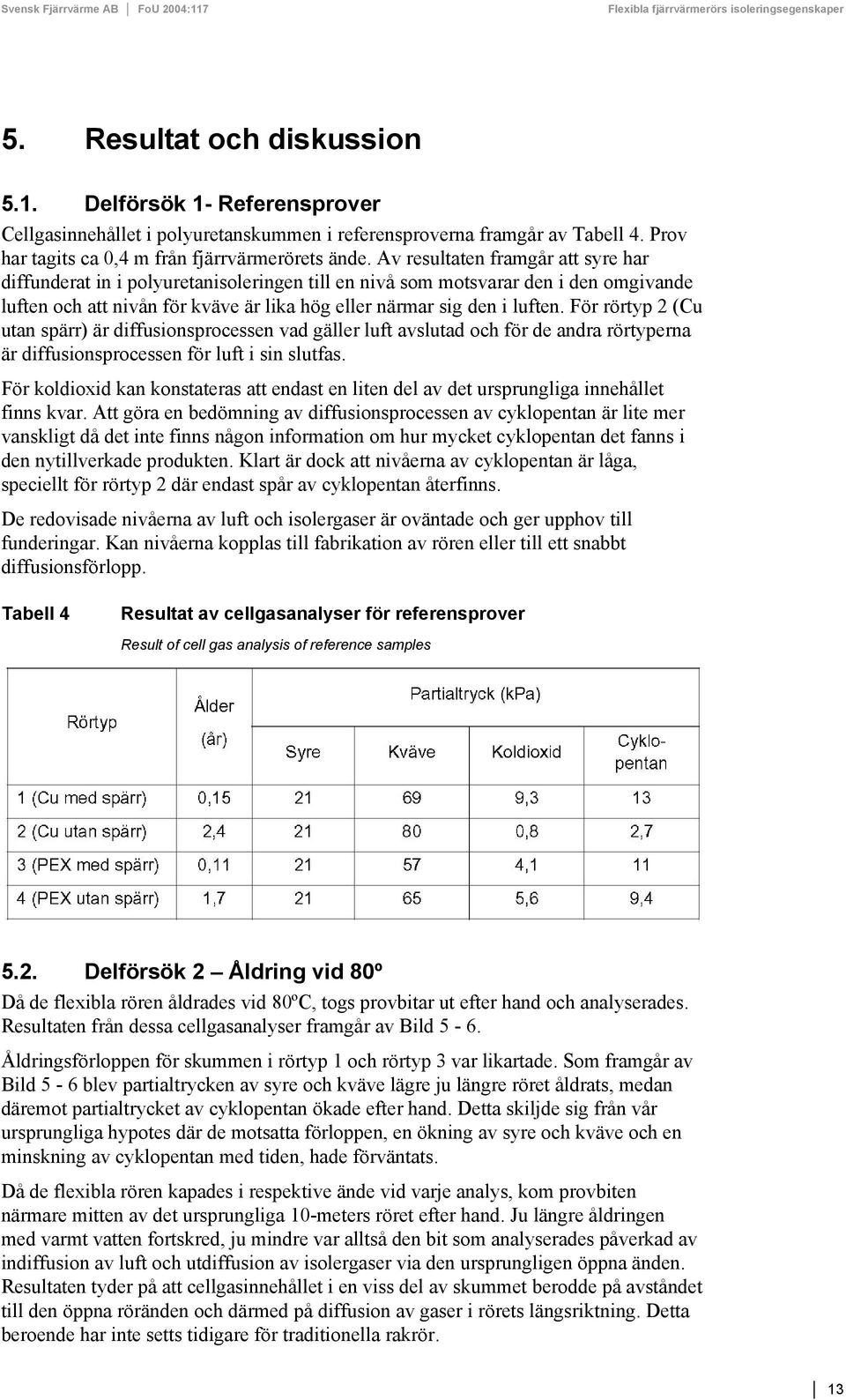

14 5. Resultat och diskussion 5.1. Delförsök 1- Referensprover Cellgasinnehållet i polyuretanskummen i referensproverna framgår av Tabell 4. Prov har tagits ca 0,4 m från fjärrvärmerörets ände. Av resultaten framgår att syre har diffunderat in i polyuretanisoleringen till en nivå som motsvarar den i den omgivande luften och att nivån för kväve är lika hög eller närmar sig den i luften. För rörtyp 2 (Cu utan spärr) är diffusionsprocessen vad gäller luft avslutad och för de andra rörtyperna är diffusionsprocessen för luft i sin slutfas. För koldioxid kan konstateras att endast en liten del av det ursprungliga innehållet finns kvar. Att göra en bedömning av diffusionsprocessen av cyklopentan är lite mer vanskligt då det inte finns någon information om hur mycket cyklopentan det fanns i den nytillverkade produkten. Klart är dock att nivåerna av cyklopentan är låga, speciellt för rörtyp 2 där endast spår av cyklopentan återfinns. De redovisade nivåerna av luft och isolergaser är oväntade och ger upphov till funderingar. Kan nivåerna kopplas till fabrikation av rören eller till ett snabbt diffusionsförlopp. Tabell 4 Resultat av cellgasanalyser för referensprover Result of cell gas analysis of reference samples 5.2. Delförsök 2 Åldring vid 80º Då de flexibla rören åldrades vid 80ºC, togs provbitar ut efter hand och analyserades. Resultaten från dessa cellgasanalyser framgår av Bild 5-6. Åldringsförloppen för skummen i rörtyp 1 och rörtyp 3 var likartade. Som framgår av Bild 5-6 blev partialtrycken av syre och kväve lägre ju längre röret åldrats, medan däremot partialtrycket av cyklopentan ökade efter hand. Detta skiljde sig från vår ursprungliga hypotes där de motsatta förloppen, en ökning av syre och kväve och en minskning av cyklopentan med tiden, hade förväntats. Då de flexibla rören kapades i respektive ände vid varje analys, kom provbiten närmare mitten av det ursprungliga 10-meters röret efter hand. Ju längre åldringen med varmt vatten fortskred, ju mindre var alltså den bit som analyserades påverkad av indiffusion av luft och utdiffusion av isolergaser via den ursprungligen öppna änden. Resultaten tyder på att cellgasinnehållet i en viss del av skummet berodde på avståndet till den öppna röränden och därmed på diffusion av gaser i rörets längsriktning. Detta beroende har inte setts tidigare för traditionella rakrör. 13

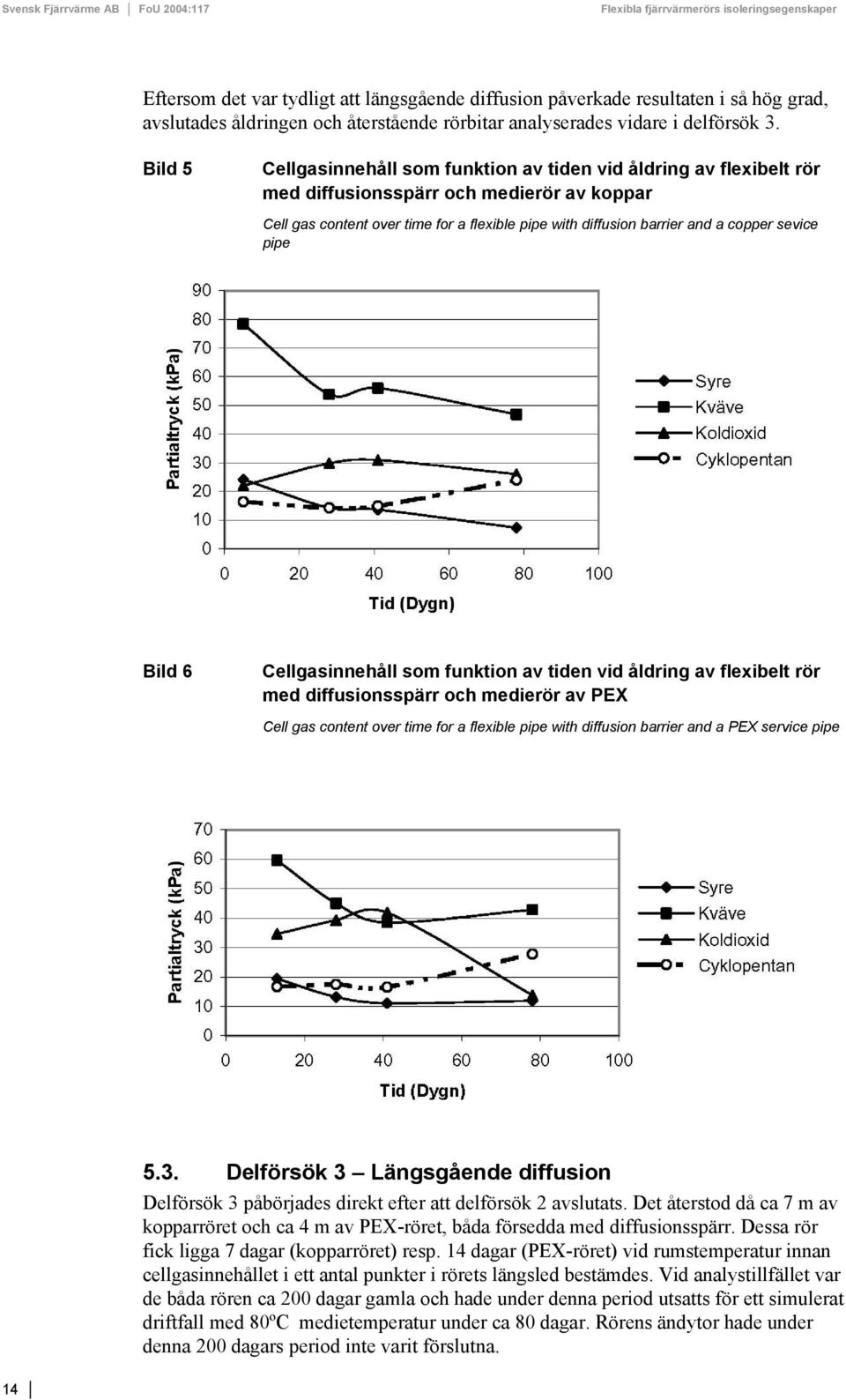

15 Eftersom det var tydligt att längsgående diffusion påverkade resultaten i så hög grad, avslutades åldringen och återstående rörbitar analyserades vidare i delförsök 3. Bild 5 Cellgasinnehåll som funktion av tiden vid åldring av flexibelt rör med diffusionsspärr och medierör av koppar Cell gas content over time for a flexible pipe with diffusion barrier and a copper sevice pipe Bild 6 Cellgasinnehåll som funktion av tiden vid åldring av flexibelt rör med diffusionsspärr och medierör av PEX Cell gas content over time for a flexible pipe with diffusion barrier and a PEX service pipe 5.3. Delförsök 3 Längsgående diffusion Delförsök 3 påbörjades direkt efter att delförsök 2 avslutats. Det återstod då ca 7 m av kopparröret och ca 4 m av PEX-röret, båda försedda med diffusionsspärr. Dessa rör fick ligga 7 dagar (kopparröret) resp. 14 dagar (PEX-röret) vid rumstemperatur innan cellgasinnehållet i ett antal punkter i rörets längsled bestämdes. Vid analystillfället var de båda rören ca 200 dagar gamla och hade under denna period utsatts för ett simulerat driftfall med 80ºC medietemperatur under ca 80 dagar. Rörens ändytor hade under denna 200 dagars period inte varit förslutna. 14

16 Bild 7 Cellgasinnehåll i längsgående riktning i flexibla rör med diffusionsspärr Cell gas content in longitudinal direction in flexible pipes with diffusion barrier Bild 8 Cellgasinnehåll i längsgående riktning i flexibla rör med diffusionsspärr Cell gas content in longitudinal direction in flexible pipes with diffusion barrier 15

17 Bild 9 Cellgasinnehåll i längsgående riktning i flexibla rör med diffusionsspärr Cell gas content in longitudinal direction in flexible pipes with diffusion barrier Bild 10 Cellgasinnehåll i längsgående riktning i flexibla rör med diffusionsspärr Cell gas content in longitudinal direction in flexible pipes with diffusion barrier Det framgår av Bild 7-10 att cellgasinnehållet var starkt beroende av avståndet till den öppna röränden. Partialtrycket av syre (Bild 7) och kväve (Bild 8) minskar med avståndet från den öppna röränden vilket visar på en stark influens av diffusion/ventilation genom röränden. Påverkan av denna diffusion/ventilation är tydlig upp till 4 meter från röränden. För isolergaserna ökar partialtrycket med avståndet från den öppna röränden. Partialtrycket av koldioxid och cyklopentan påverkas också starkt av diffusion/ventilation i rörets längsled. Påverkan kan spåras upp till ca 5 meter in från röränden. 16

18 Vid jämförelse av cellgasinnehållet i rören med medierör av koppar och PEX kan det konstateras att åldringsförloppen i stort var ganska lika, se Bild Dock ser man att partialtrycket för koldioxid är högre för kopparröret än för PEX-röret vid motsvarande position i rörets längsaxel. För syre gäller att partialtrycket är lägre för kopparröret än för PEX-röret vid motsvarande position. Denna skillnad beror sannolikt på att PEXröret är permeabelt för vissa gaser, vilket kopparröret inte är Delförsök 4 Andel slutna celler Andelen slutna celler i de fyra rörtyperna analyserades av SP, se Tabell 5. Resultaten visar att andelen öppna celler var mycket liten och därmed inte orsak till det snabba åldringsförloppet. Tabell 5 Andel slutna celler i polyuretanskum Closed cells i polyurethane foam Rörtyp Andel slutna celler (%) Delförsök 5 Jämförelse med nyproducerat rör Gasanalys av ett nyproducerat flexibelt fjärrvärmerör (Cu-flex, dimension 22/90 mm) genomfördes för att ge ett värde på vad man skulle förvänta sig för ett cellgasinnehåll i ett färskt polyuretanisolerat rör. Tabell 6 Jämförelse mellan ett nyproducerad conti-rör, ett nyproducerat flexibelt fjärrvärmerör med medierör av koppar försett med diffusionsspärr och två tidigare provade rör i delförsök 3 Comparison between a newly produced flexible pipe, CU-flex with diffusion barrier, and results obtained for two pipes in test No. 3 Gas Conti-rör DN150/300 Nytillverkat Cu-flex med diff.spärr Partialtryck (kpa) Rörtyp1 Cu-flex med diff.spärr Rörtyp 3 PEX-flex med diff.spärr Syre 0, Kväve Koldioxid Cyklopentan Cellgasinnehållet för det nyproducerade flexibla fjärrvärmeröret redovisas i Tabell 6. Partialtyrcket för luft uppgår till 5kPa, koldioxid 44 kpa och cyklopentan 30 kpa. Jämförs dessa värden med motsvarande värden för delförsök 3, dvs då den axiella cellgasfördelningen bestämdes i de kvarstående rördelarna, framgår att det nytillverkade röret innehåller mindre luft och mer av isolergaserna. Detta innebär i sin tur att isoleringsförmågan är bättre för det nytillverkade röret. Ursprungsnivån för rörtyp 1 och 3 är oklar men mycket talar för att det skett en kraftig förändring av 17

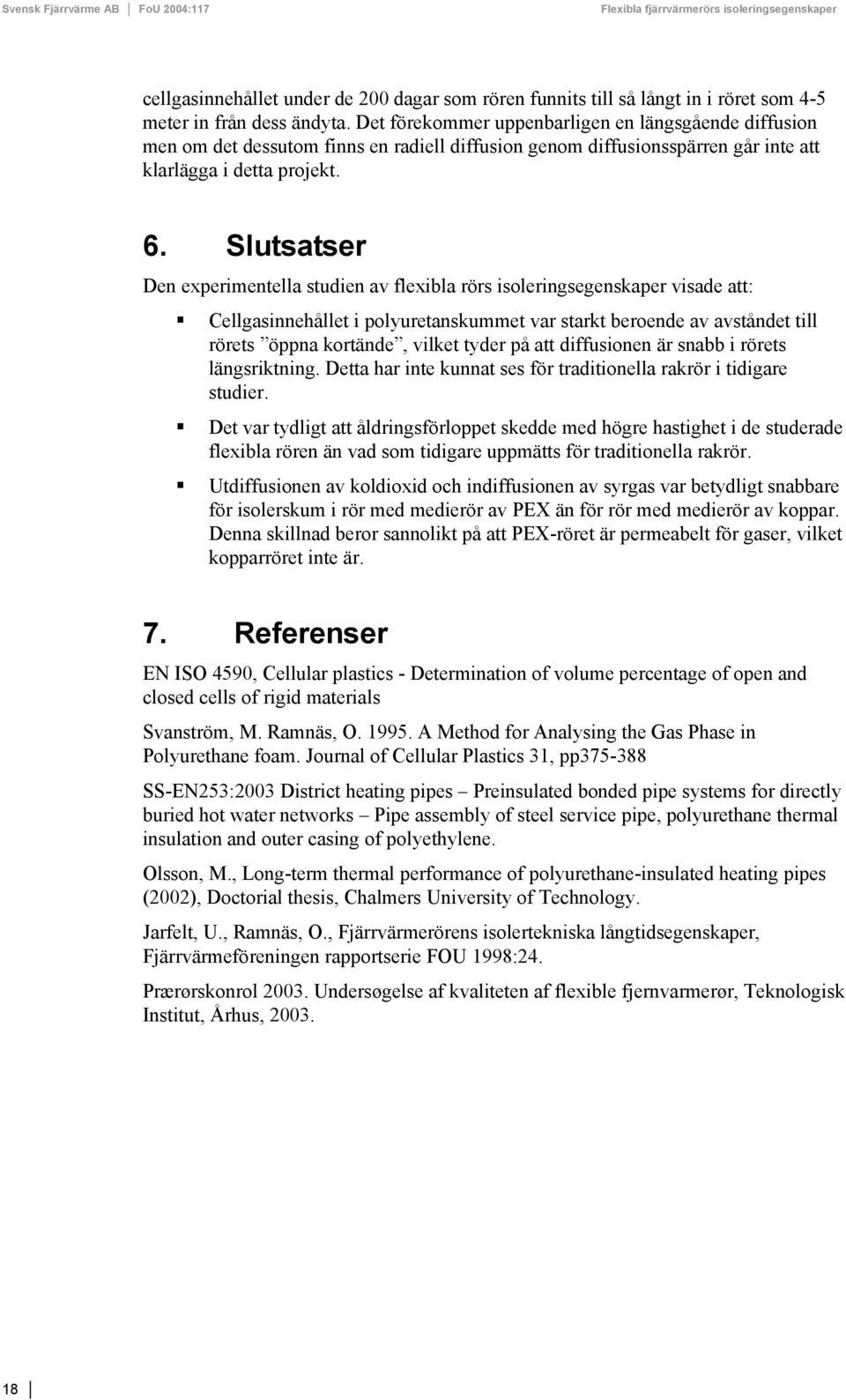

19 cellgasinnehållet under de 200 dagar som rören funnits till så långt in i röret som 4-5 meter in från dess ändyta. Det förekommer uppenbarligen en längsgående diffusion men om det dessutom finns en radiell diffusion genom diffusionsspärren går inte att klarlägga i detta projekt. 6. Slutsatser Den experimentella studien av flexibla rörs isoleringsegenskaper visade att: Cellgasinnehållet i polyuretanskummet var starkt beroende av avståndet till rörets öppna kortände, vilket tyder på att diffusionen är snabb i rörets längsriktning. Detta har inte kunnat ses för traditionella rakrör i tidigare studier. Det var tydligt att åldringsförloppet skedde med högre hastighet i de studerade flexibla rören än vad som tidigare uppmätts för traditionella rakrör. Utdiffusionen av koldioxid och indiffusionen av syrgas var betydligt snabbare för isolerskum i rör med medierör av PEX än för rör med medierör av koppar. Denna skillnad beror sannolikt på att PEX-röret är permeabelt för gaser, vilket kopparröret inte är. 7. Referenser EN ISO 4590, Cellular plastics - Determination of volume percentage of open and closed cells of rigid materials Svanström, M. Ramnäs, O A Method for Analysing the Gas Phase in Polyurethane foam. Journal of Cellular Plastics 31, pp SS-EN253:2003 District heating pipes Preinsulated bonded pipe systems for directly buried hot water networks Pipe assembly of steel service pipe, polyurethane thermal insulation and outer casing of polyethylene. Olsson, M., Long-term thermal performance of polyurethane-insulated heating pipes (2002), Doctorial thesis, Chalmers University of Technology. Jarfelt, U., Ramnäs, O., Fjärrvärmerörens isolertekniska långtidsegenskaper, Fjärrvärmeföreningen rapportserie FOU 1998:24. Prærørskonrol Undersøgelse af kvaliteten af flexible fjernvarmerør, Teknologisk Institut, Århus,

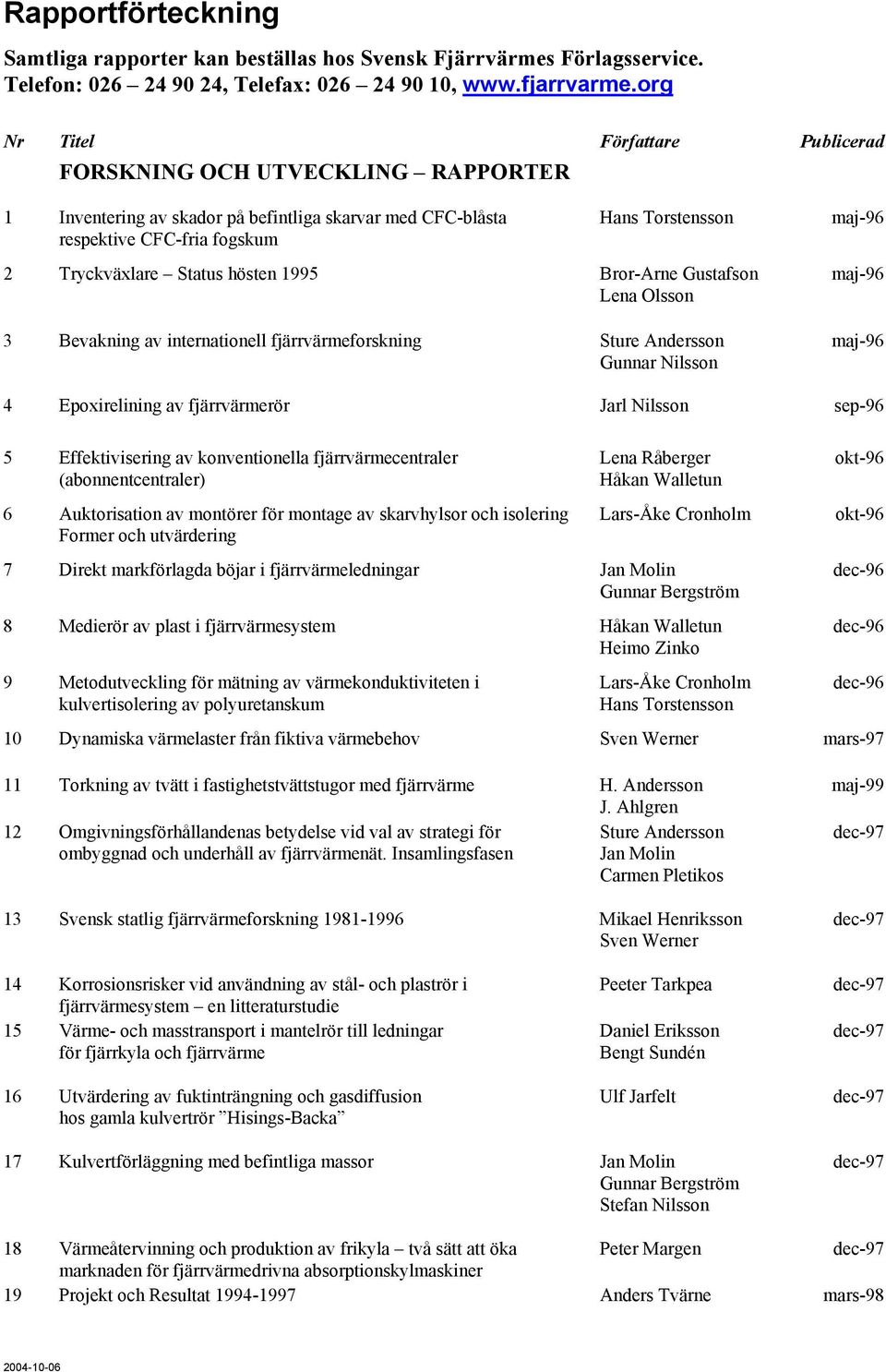

20 Rapportförteckning Samtliga rapporter kan beställas hos Svensk Fjärrvärmes Förlagsservice. Telefon: , Telefax: , Nr Titel Författare Publicerad FORSKNING OCH UTVECKLING RAPPORTER 1 Inventering av skador på befintliga skarvar med CFC-blåsta respektive CFC-fria fogskum Hans Torstensson maj-96 2 Tryckväxlare Status hösten 1995 Bror-Arne Gustafson Lena Olsson 3 Bevakning av internationell fjärrvärmeforskning Sture Andersson Gunnar Nilsson maj-96 maj-96 4 Epoxirelining av fjärrvärmerör Jarl Nilsson sep-96 5 Effektivisering av konventionella fjärrvärmecentraler (abonnentcentraler) 6 Auktorisation av montörer för montage av skarvhylsor och isolering Former och utvärdering Lena Råberger Håkan Walletun Lars-Åke Cronholm 7 Direkt markförlagda böjar i fjärrvärmeledningar Jan Molin Gunnar Bergström 8 Medierör av plast i fjärrvärmesystem Håkan Walletun Heimo Zinko 9 Metodutveckling för mätning av värmekonduktiviteten i kulvertisolering av polyuretanskum Lars-Åke Cronholm Hans Torstensson okt-96 okt-96 dec-96 dec-96 dec Dynamiska värmelaster från fiktiva värmebehov Sven Werner mars Torkning av tvätt i fastighetstvättstugor med fjärrvärme H. Andersson J. Ahlgren 12 Omgivningsförhållandenas betydelse vid val av strategi för Sture Andersson ombyggnad och underhåll av fjärrvärmenät. Insamlingsfasen Jan Molin Carmen Pletikos 13 Svensk statlig fjärrvärmeforskning Mikael Henriksson Sven Werner maj-99 dec-97 dec Korrosionsrisker vid användning av stål- och plaströr i fjärrvärmesystem en litteraturstudie 15 Värme- och masstransport i mantelrör till ledningar för fjärrkyla och fjärrvärme 16 Utvärdering av fuktinträngning och gasdiffusion hos gamla kulvertrör Hisings-Backa Peeter Tarkpea Daniel Eriksson Bengt Sundén Ulf Jarfelt dec-97 dec-97 dec Kulvertförläggning med befintliga massor Jan Molin Gunnar Bergström Stefan Nilsson dec Värmeåtervinning och produktion av frikyla två sätt att öka Peter Margen dec-97 marknaden för fjärrvärmedrivna absorptionskylmaskiner 19 Projekt och Resultat Anders Tvärne mars
