WATER DANCING KARAOKE SPEAKER

Transkript

1 WATER DANCING KARAOKE SPEAKER TWS-40K THIS IS NOT A TOY.

2 DENVER TWS-40K Snabbstartsguide KONTROLLPLACERINGAR English Translation CDG INDICATOR CDG-INDIKATOR PLAY/PAUSE INDICATOR SPELA-/PAUSINDIKATOR REPEAT BUTTON UPPREPNINGSKNAPP POWER BUTTON STRÖMKNAPP PREV BUTTON FÖREG KNAPP NEXT BUTTON NÄSTA KNAPP MIC VOLUME MICK-VOLYM ECHO CONTROL ECHO-KONTROLL L WATER BOX L-VATTENBOX L LIGHT L-LJUS MIC1 JACK MIC1-UTTAG MIC2 JACK MIC2-UTTAG AUX JACK AUX-UTTAG USB JACK USB-UTTAG CD DOOR CD-LUCKA LED DISPLAY LED-DISPLAY PROGRAM INDICATOR PROG-INDIKATOR REPEAT INDICATOR REPEAT-INDIKATOR PROGRAM BUTTON KNAPPEN PROGRAM LIGHT SHOW LIGHT SHOW STOP BUTTON STOPP-KNAPP SWE-1

3 PLAY/PAUSE BUTTON MASTER VOLUME BALANCE CONTRO AVC CONTRO R WATER BOX SPEAKER R LIGHT DANCING WATER ON/OFF CD/USB FUNCTION SPELA-/PAUS-KNAPP HUVUDVOLYM BALANS-KONTRO AVC-KONTRO R-VATTENBOX HÖGTALARE R-LJUS DANSANDE VATTEN PÅ/AV CD-/USB-FUNKTION AUDIO OUT (L) AUDIO OUT (R) DC IN JACK VIDEO OUT JACK English Translation AUDIO UT (V) AUDIO UT (H) DC IN-UTTAG VIDEO UT-UTTAG KONFIGURERA FÖR ANVÄNDNING KOPPLA IN STRÖM Koppla in den medföljande nätadaptern i DC-uttaget på enhetens baksida och anslut till et standardvägguttag av AC-typ med 100V~240V 50Hz kontinuerlig ström. OBS! När enheten inte används under längre perioder ska du koppla ur AC-adaptern från enheten och vägguttaget. SWE-2

4 English Translation WALL SOCKET VÄGGUTTAG AC ADAPTER NÄTADAPTER TO DC JACK (DC 12V 1.5A) TILL DC-UTTAG (DC 12V 1,5 A) Videoanslutning Följ stegen nedan för att visa CD+G-låtar på TV-skärmen: 1. Leta upp de färgkodade patchsladdarna. 2. Anslut videokabeln (gul) till VIDEO UT på karaokesystemets baksida. 3. Anslut andra änden av videokabeln (gul) till VIDEO/AV-INGÅNGEN på TV:n. SWE-3

5 Ljudanslutning Anslut enheten till din TV eller ditt hemmastereosystem med de vita och röda anslutningarna på den medföljande patchsladden. Koppla in den vita änden på patchsladden i det vita AUDIO UT-uttaget på enheten. Koppla in den röda änden av patchsladden i uttaget AUDIO UT på enheten. Anslut nu andra änden på kabelns vita (vänster kanal) och röda (höger kanal) kontakter till TV:n eller hemmastereosystemets AUDIO IN - eller AUX IN -uttag. FÖRSTÅ KONTROLLFUNKTIONERNA STRÖM- OCH UPPSPELNINGSFUNKTIONER 1. FUNKTIONSVÄLJARE (CDG/USB) Skjut CD-/USB FUNCTION-reglaget till CD-position för att spela upp en CD-, MP3-, CD+G-, CD-R/CD-RW-skiva. Skjut CD-/USB FUNCTION-reglaget till USB-position för att spela upp MP3-filer på en USB-flashenhet. När AUX IN JACK är inkopplad övergår KN275 automatiskt till AUX-läge. Du kan koppla in andra musikkällor (ipod, MP3 eller andra digitala ljuduppspelningsenheter) genom AUX IN-UTTAGET på din externa spelares ljudutgång eller hörlursuttag. 2. DANSANDE VATTEN PÅ/AV Ställ in på ON för att slå PÅ LED-ljusspelet med dansande vatten. Ställ in på OFF för att stänga AV LED-ljusspelet med dansande vatten. 3. STRÖM PÅ/AV-KNAPP Tryck på den här knappen för att slå PÅ enheten. Håll in den här knappen för att stänga AV. 4. SPELA-/PAUS -KNAPP Tryck en gång för att spela upp ett valt spår under uppspelning av en skiva i formatet SWE-4

6 CD/CD+G/CD-R/CD-RW eller MP3-filer på en USB-flashenhet. Indikatorn PLAY/PAUSE tänds. Tryck igen för att pausa under uppspelning. Indikatorn för PLAY/PAUSE blinkar. 5. STOPP -KNAPP När ett valt spår spelas upp kan du trycka här för att stoppa uppspelningen. 6. NÄSTA KNAPP Tryck en gång för att hoppa framåt till följande låt under uppspelning eller i stoppläge. 7. FÖREG KNAPP Tryck en gång för att hoppa bakåt till början av den aktuella låten under uppspelning eller hoppa bakåt till föregående låt i stoppläget. 8. REPEAT-/PROGRAMKNAPP REPEAT-funktion Under CD-/CD+G-/MP3-uppspelning på CD/CD-R/CD-RW/USB Flashenhet tryck en gång för att upprepa 1 (REPEAT-INDIKATORN på LED-SKÄRMEN blinkar) för att bara spela upp det aktuella spåret; tryck igen för att upprepa alla (REPEAT-INDIKATORN tänds med fast sken) för att upprepa alla tillgängliga spår på skivan; tryck igen för att avbryta Repeat-läget (REPEAT-INDIKATORN SLÄCKS). PROGRAM-funktion Denna funktion gör att musikspår kan spelas upp i en programmerad sekvens. OBS! Programfunktionen kan bara konfigureras i STOPP-läget. 1. Tryck på PROGRAM-knappen en gång. Programnummer 01 visas och PROG-INDIKATORN blinkar. 2. Tryck på knappen HOPPA FRAMÅT eller HOPPA BAKÅT för att välja det spår som ska programmeras. 3. Tryck på PROGRAM-knappen igen för att spara ditt val. Programnumret övergår till 02 för att be om nästkommande inmatning. 4. Du kan upprepa steg 2 till 3 för att programmera upp till 20 spår. Så fort du har angett spår nummer 20, visar LCD-SKÄRMEN meddelandet FU, vilket indikerar att programmet är fullt. 5. Tryck på knappen SPELA för att slutföra och starta programuppspelning. Tryck på STOPP-knappen för att stoppa programuppspelning. 6. Du kan använda UPPREPA-funktionen för att upprepat spela upp ett visst spår (Upprepa 1) eller alla spår (Upprepa alla) i programuppspelningsläge. 7. CD-spelaren stoppas när alla programmerade spår har spelats upp en gång. Tryck på knappen SPELA-/PAUS för att upprepa programuppspelningen. 8. För att avbryta programmerad uppspelning, tryck på STOPP -knappen två gånger medan programmerad uppspelning körs eller öppna CD-LUCKAN i stoppläget. Upp till 20 spår kan programmeras. Om du försöker programmera fler än 20 spår visas meddelandet FU på LED-SKÄRMEN och PROG FULL visas på TV-skärmen enligt nedan (om anslutet). SWE-5

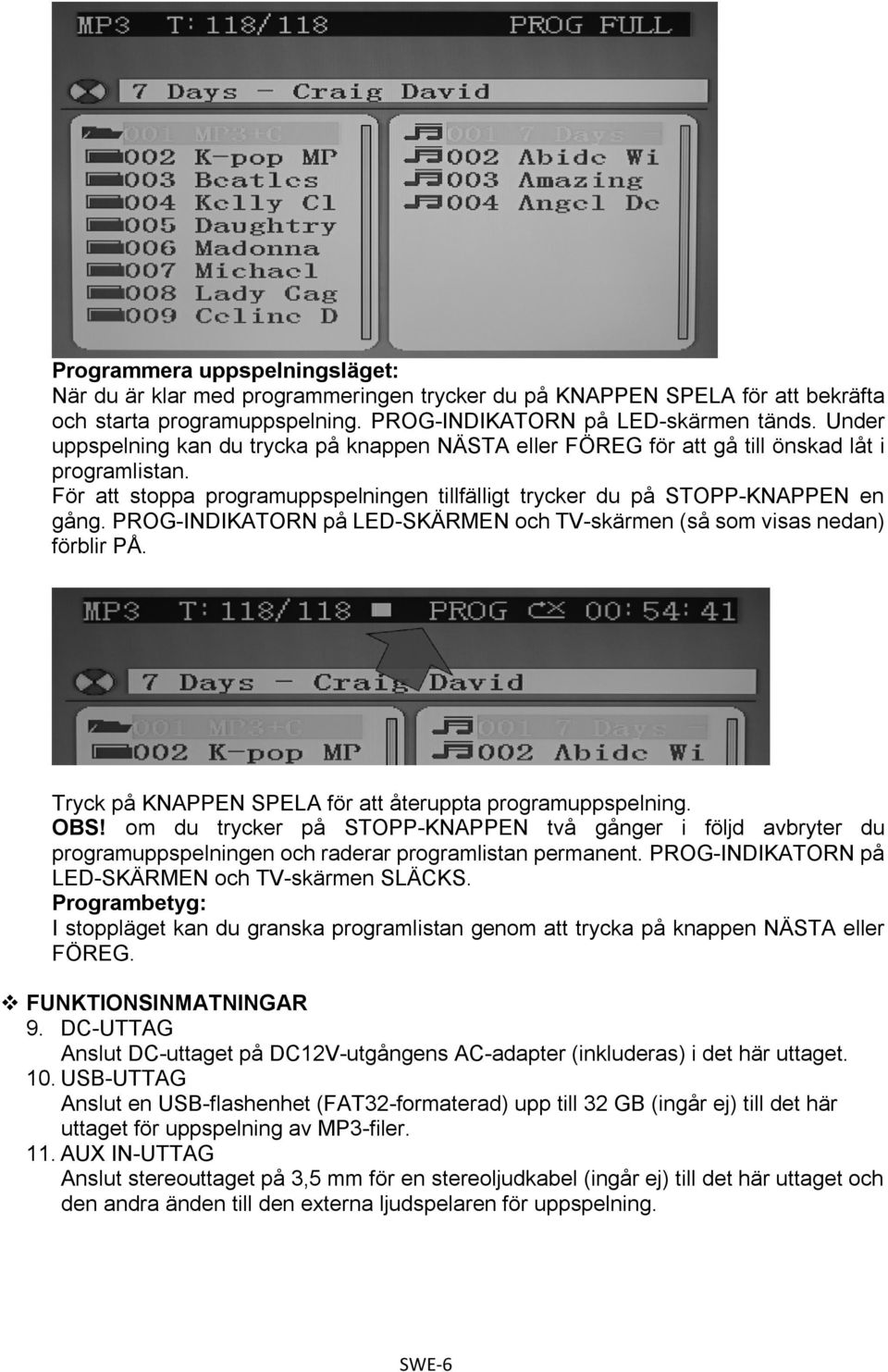

7 Programmera uppspelningsläget: När du är klar med programmeringen trycker du på KNAPPEN SPELA för att bekräfta och starta programuppspelning. PROG-INDIKATORN på LED-skärmen tänds. Under uppspelning kan du trycka på knappen NÄSTA eller FÖREG för att gå till önskad låt i programlistan. För att stoppa programuppspelningen tillfälligt trycker du på STOPP-KNAPPEN en gång. PROG-INDIKATORN på LED-SKÄRMEN och TV-skärmen (så som visas nedan) förblir PÅ. Tryck på KNAPPEN SPELA för att återuppta programuppspelning. OBS! om du trycker på STOPP-KNAPPEN två gånger i följd avbryter du programuppspelningen och raderar programlistan permanent. PROG-INDIKATORN på LED-SKÄRMEN och TV-skärmen SLÄCKS. Programbetyg: I stoppläget kan du granska programlistan genom att trycka på knappen NÄSTA eller FÖREG. FUNKTIONSINMATNINGAR 9. DC-UTTAG Anslut DC-uttaget på DC12V-utgångens AC-adapter (inkluderas) i det här uttaget. 10. USB-UTTAG Anslut en USB-flashenhet (FAT32-formaterad) upp till 32 GB (ingår ej) till det här uttaget för uppspelning av MP3-filer. 11. AUX IN-UTTAG Anslut stereouttaget på 3,5 mm för en stereoljudkabel (ingår ej) till det här uttaget och den andra änden till den externa ljudspelaren för uppspelning. SWE-6

8 12. MIC 1-/MIC 2-UTTAG Anslut mikrofonen (en ingår) till ena änden av uttagen för att sjunga. UTGÅENDE FUNKTIONER 13. VIDEO UT-UTTAG Anslut den gula RCA-kontakten på A/V-kabeln (ingår) till det här uttaget och den andra änden till VIDEO/AV-INGÅNGEN på din TV. 14. LJUDUTGÅNGSUTTAG (V/H) Anslut den vita RCA-kontakten (V) och den röda kontakten (H) till A/V-kabeln (medföljer) till dessa uttag och den andra änden till ljudingångarna på TV:n. 15. HÖGTALARE Det finns en inbyggd högtalare för den här enheten. KARAOKE KONTROLLFUNKTIONER 16. HUVUDVOLYM Justera det här alternativet för att uppnå önskad volym i den inbyggda högtalaren. 17. BALANCE-KONTROLL Justera det här alternativet för att uppnå optimala musik- och sångnivåer samtidigt som uppspelning av en CD+G eller fil eller som vänster (V) och höger (H) kanalbalans vid uppspelning av vanliga ljudspår för CD eller MP AVC (AUTOMATIC VOICE CONTROL) Justera det här alternativet för att uppnå önskad AVC-känslighet. När du roterar medurs för att öka känsligheten elimineras en multiplexinspelning så fort artisten börjar sjunga i mikrofonen. När artisten slutar sjunga återaktiveras multiplex-inspelning automatiskt. Den här funktionen används främst under övningssessioner. 19. MICK-VOLYM Justera den här kontrollen för att uppnå önskad mikvolymutgång under sången. Volymnivån för både MIC 1 och MIC 2 justeras samtidigt. 20. ECHO-KONTROLL Vrid den här kontrollen medurs för en mer signifikant ekoeffekt för att fylla ut röst för en konserthuseffekt. SÅ HÄR SJUNGER DU MED CD+G, USB ELLER AUX-IN MUSIKKÄLLA FÖRBEREDA SIG FÖR SÅNGSESSION Du behöver följande: Anslut enheten till en kompatibel TV med den medföljande A/V-kabeln. Koppla in den medföljande MIKROFONEN i antingen MIC 1 eller MIC 2-UTTAGET. OBS! Konfigurera mikrofonen till att stängas AV tills du är redo att sjunga, för att undvika plötsliga oönskade ljud. SJUNGA MED CD+G, CD, CD-R/CD-RW OR USB FLASH-ENHET MED MP3-FILER 1. Konfigurera FUNKTIONSVÄLJAREN till CD. 2. Lägg i CD/CD+G-skivan enligt följande: a) Greppa tag i främre kanten på CD-LUCKAN där det indikeras och dra försiktigt i CD-LUCKAN där det indikeras för att öppna den. LED-SKÄRMEN visar meddelandet OP. b) Mata in en skiva vertikalt i facket med den tryckta sidan vänd mot dig. c) Stäng CD-LUCKAN försiktigt. Enheten börjar läsa skivan. LED-SKÄRMEN visar antal SWE-7

9 spår. (Om ingen skiva matas in eller skivan inte kan identifieras visas meddelandet Nej på LED-SKÄRMEN). d) När en CD+G-skiva identifieras och börjar spelas upp tänds CDG-INDIKATORN på LED-SKÄRMEN. 3. Tryck på KNAPPEN SPELA-/PAUS för att spela upp skivan. Om ett CD+G-spår spelas upp visas följande TV-skärm. OBS! Om du försöker spela upp en självkompilerade CD-R/RW-skiva eller USBflashenhet med MP3-låtar (ingen ingår), visas följande meny istället. På menyns översta rad T: 011/118 står för spår #11 av totalt 118 spår som spelas nu. Den förflutna tiden för det aktuella spåret visas till höger. Om antalet låtar på skivan/usb-enheten är mer än 99, visas den 10: e siffran på LED-SKÄRMEN bokstav A till F (A=10, b=11, C=12, d=13, E=14 & F=15). Om den exempelvis innehåller 118 låtar, visas b8 på LED-SKÄRMEN. Om antalet låtar på skivan/usb-flashenheten är mer än 159, visar LED-SKÄRMEN 99. Om du har anslutit till en TV, visas hela skivinnehållsinformationen som på sidan 11. Alla kontroller för uppspelning/paus, stopp och överhoppning är identiska i CD-läget. 4. Välj din favoritlåt med KNAPPEN NÄSTA /FÖREG. 5. Tryck på KNAPPEN SPELA-/PAUS för att starta uppspelningen. 6. Slå PÅ mikrofonen och börja sjunga. Justera MASTER VOLUME, MIC VOLUME och TV-VOLYM efter behov. SJUNG GEMENSAMT FRÅN AUX-INGÅNGSKÄLLOR Den här karaoke-enheten har ett AUX-IN-uttag för anslutning till din ipod, MP3-spelare eller en annan digital musikspelare. 1. Anslut hörlursuttaget på din externa enhet till AUX IN-uttaget på nedre sidan av den här enheten (Anslutningskabeln ingår inte). 2. Slå på enhetens spelare så övergår den till AUX-funktionsläget när en extern enhet kopplas in i AUX IN-uttaget. 3. Anslut linje ut eller hörlursuttaget på den externa ljudenheten (t.ex. en CD-spelare, MP3-spelare, iphone, ipod, etc ) till enheten med en lämplig ljudkabel (ingår ej). 4. Välj ditt favoritspår på din externa ljudenhet för uppspelning. Du kanske behöver justera den utgående volymen på din externa ljudenhet om hörlursuttaget används för att skapa anslutningen. SWE-8

10 5. Slå på mikrofonen och börja sjunga. Justera MASTER VOLUME och/eller MIC VOLUME efter behov. 6. Du kan också använda BALANCE- och ECHO-KONTROLLERNA för att förhöja sångupplevelsen. 7. Stäng av båda enheterna efter användningen. OBS! När AUX IN-uttaget har kopplats in övergår enheten automatiskt i AUX-läge oavsett vilken position funktionsväljaren är i. Glöm inte att koppla från Aux In-kabeln från enheten efter användning för att lyssna på CD- eller USB-ingång igen. LED-LIGHT SHOWER LED-ljusshower i högtalaren och hörnens nedre hörn skapas automatiskt baserat på den musikkälla som spelas upp vid det aktuella tillfället För att stänga av LED-ljusshowen trycker du på och håller in knappen LIGHT SHOW. För att slå på LED-ljusshowen trycker du på knappen LIGHT SHOW igen. OBS! Om ljusstyrkan är intensiv slår du på lamporna eller släcker LED-ljusshowen LED-LJUSSHOW FÖR DANSANDE VATTEN LED-lampan med dansande vatten skapas automatiskt baserat på den musikkälla som spelas upp vid en aktuella tidpunkten För att slå på LED-ljusshowen med dansande vatten skjuter du reglaget DANCING WATER till positionen PÅ. För att stänga av LED-ljusshowen för dansande vatten, skjuter du reglaget DANCING WATER till positionen AV. Växelströmsdrift Batterianvändning Högtalarutgång Video-uteffekt USB Flash-enhetsstöd Mikrofonuttag (x2) AUX IN-uttag (x1) CD-stöd USB-filtyper SPECIFIKATIONER AC/DC Adapter (medföljer) Ingång AC V ~ 50/60Hz Utgång DC 12V 1,5A 8 x C (UM-2) (Medföljer ej) 4W (rms) NTSC komposit (RCA) Max 32 GB (FAT32 formaterad) 6,3 mm var (mono) 3,5 mm (stereo) CD/CD+G/CD-R/CD-RW MP3 DET HÄR ÄR INTE EN LEKSAK. SWE-9

11 MED ENSAMRÄTT, UPPHOVSRÄTT DENVER ELECTRONICS A/S Elektriska och elektroniska apparater innehåller material, komponenter och ämnen som kan vara farliga för din hälsa och miljön, om avfallsmaterialet (förbrukad elektrisk och elektronisk utrustning) inte hanteras korrekt. Elektrisk och elektronisk utrustning markeras med en överkorsad soptunna, så som visas ovan. Denna symbol indikerar att elektrisk och elektronisk utrustning inte ska bortskaffas med hushållsavfallet, utan ska bortskaffas separat. Alla kommuner har etablerat uppsamlingsställen där elektrisk och elektronisk utrustning och batterier antingen kan lämnas in kostnadsfritt på återvinningsstationer eller hämtas från hushållen. Vidare information finns att tillgå hos din kommuns tekniska förvaltning. Importör: DENVER ELECTRONICS A/S Stavneagervej 22 DK-8250 Egaa Danmark SWE-10
