Anmälan enligt miljöbalken för uppförande av två vindkraftverk på Hunderum 1:4, 2:5 och 2:6 samt Hunderum 2:4, i Böda, Borgholms kommun.

Transkript

1 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 1 (13) Miljö- och Byggnadsnämnden i Borgholms kommun Anmälan enligt miljöbalken för uppförande av två vindkraftverk på Hunderum 1:4, 2:5 och 2:6 samt Hunderum 2:4, i Böda, Borgholms kommun. Statkraft Södra Vindkraft AB (nedan Bolaget) anmäler härmed enligt 9 kap 6 miljöbalken (MB) installation av två vindkraftverk med effekten 2 MW på fastigheterna Hunderum 1:4, 2:5 och 2:6 samt Hunderum 2:4 i Böda, Borgholms kommun De två verken föreslås ha en maximal totalhöjd av 149 m med rotordiametern 82 m. Alternativt kan totalhöjden bli 119 m med rotordiametern 82 m. Södra Vindkraft AB har i november 2008 ansökt om bygglov på ovanstående fastigheter. Genom avtal övertar Statkraft Södra Vindkraft AB Södra Vindkraft ABs intressen. Som stöd för anmälan enligt Förordningen (1998:899) om miljöfarlig verksamhet och hälsoskydd 25 - lämnas nedanstående uppgifter i enlighet med 25 a samma förordning. Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

2 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 2 (13) 1.1 Översiktligt läge De två verken avses att placeras i Hunderum, översiktligt läge framgår av Bild 1 nedan. Vindkraftverken har koordinaterna: VKV 1: x y samt VKV 2 x y Koordinaterna är angivna i RT 90. I tidigare inlämnad bygglovsansökan, , var VKV 2 placerad 210 m ostsydost om den nu föreslagna placeringen. Försvarsmaktens synpunkter har resulterat i denna förändring. Bild 1. Karta över vindkraftverkens placering Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

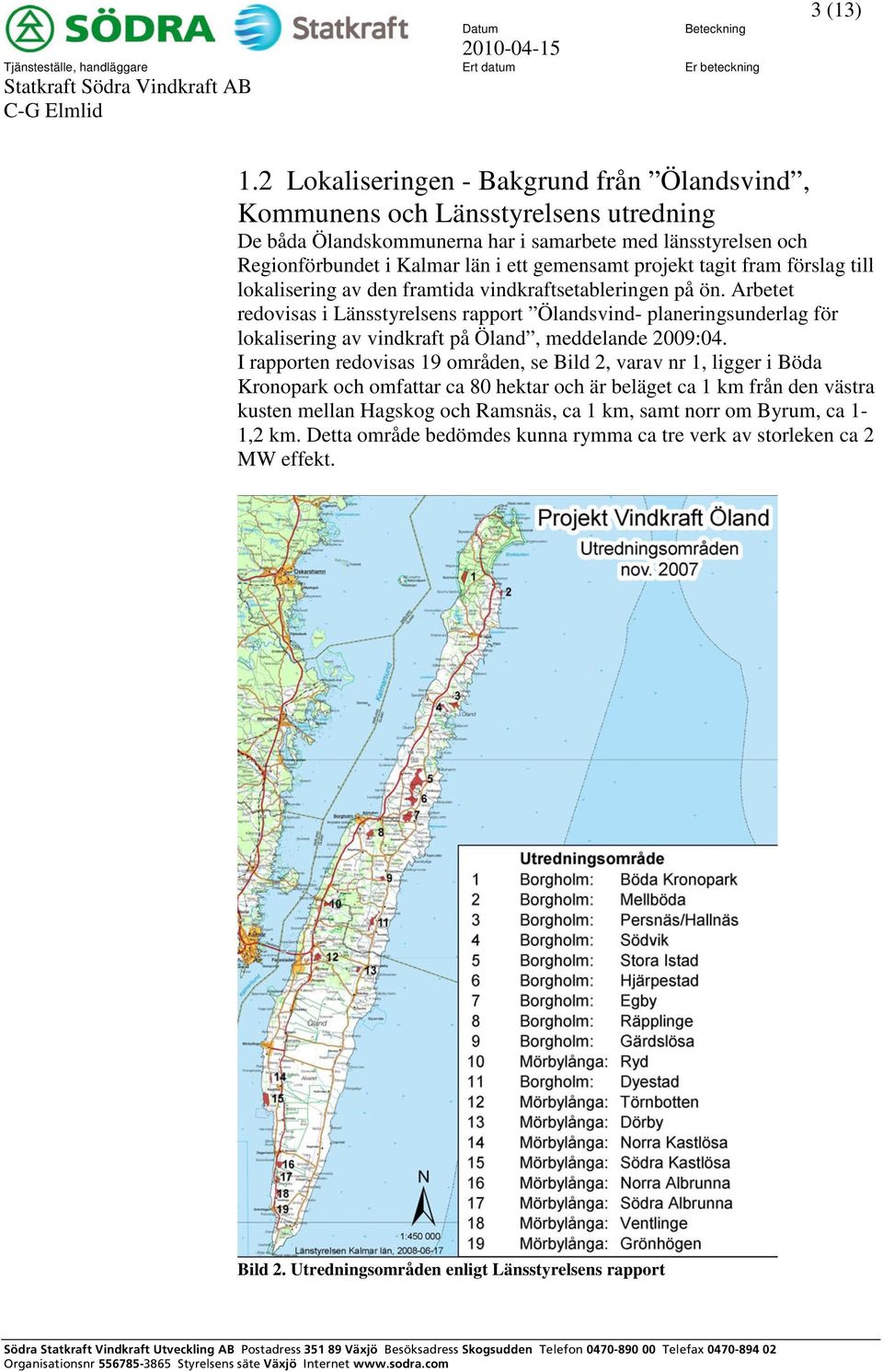

3 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 3 (13) 1.2 Lokaliseringen - Bakgrund från Ölandsvind, Kommunens och Länsstyrelsens utredning De båda Ölandskommunerna har i samarbete med länsstyrelsen och Regionförbundet i Kalmar län i ett gemensamt projekt tagit fram förslag till lokalisering av den framtida vindkraftsetableringen på ön. Arbetet redovisas i Länsstyrelsens rapport Ölandsvind- planeringsunderlag för lokalisering av vindkraft på Öland, meddelande 2009:04. I rapporten redovisas 19 områden, se Bild 2, varav nr 1, ligger i Böda Kronopark och omfattar ca 80 hektar och är beläget ca 1 km från den västra kusten mellan Hagskog och Ramsnäs, ca 1 km, samt norr om Byrum, ca 1-1,2 km. Detta område bedömdes kunna rymma ca tre verk av storleken ca 2 MW effekt. Bild 2. Utredningsområden enligt Länsstyrelsens rapport Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

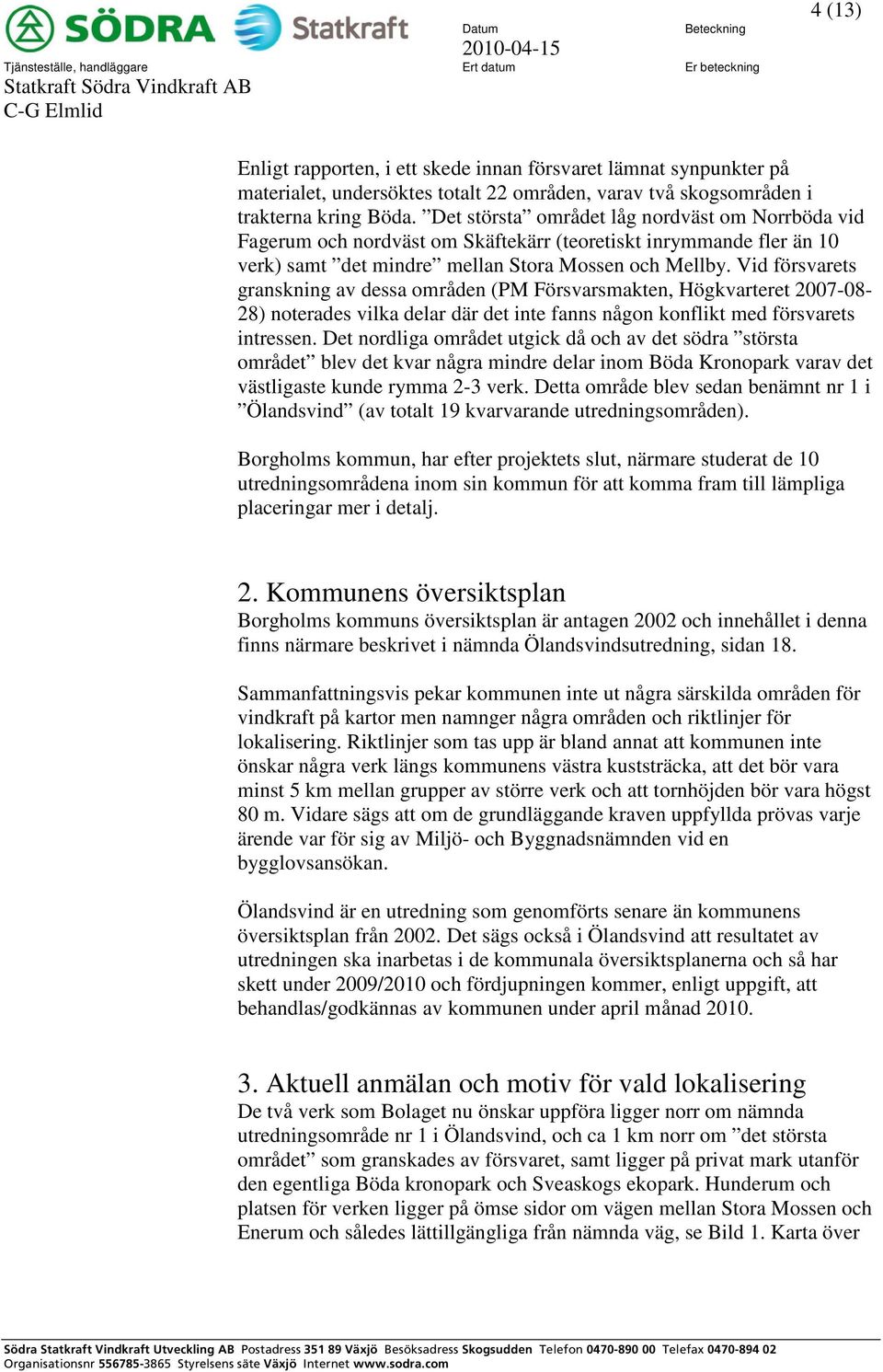

4 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 4 (13) Enligt rapporten, i ett skede innan försvaret lämnat synpunkter på materialet, undersöktes totalt 22 områden, varav två skogsområden i trakterna kring Böda. Det största området låg nordväst om Norrböda vid Fagerum och nordväst om Skäftekärr (teoretiskt inrymmande fler än 10 verk) samt det mindre mellan Stora Mossen och Mellby. Vid försvarets granskning av dessa områden (PM Försvarsmakten, Högkvarteret ) noterades vilka delar där det inte fanns någon konflikt med försvarets intressen. Det nordliga området utgick då och av det södra största området blev det kvar några mindre delar inom Böda Kronopark varav det västligaste kunde rymma 2-3 verk. Detta område blev sedan benämnt nr 1 i Ölandsvind (av totalt 19 kvarvarande utredningsområden). Borgholms kommun, har efter projektets slut, närmare studerat de 10 utredningsområdena inom sin kommun för att komma fram till lämpliga placeringar mer i detalj. 2. Kommunens översiktsplan Borgholms kommuns översiktsplan är antagen 2002 och innehållet i denna finns närmare beskrivet i nämnda Ölandsvindsutredning, sidan 18. Sammanfattningsvis pekar kommunen inte ut några särskilda områden för vindkraft på kartor men namnger några områden och riktlinjer för lokalisering. Riktlinjer som tas upp är bland annat att kommunen inte önskar några verk längs kommunens västra kuststräcka, att det bör vara minst 5 km mellan grupper av större verk och att tornhöjden bör vara högst 80 m. Vidare sägs att om de grundläggande kraven uppfyllda prövas varje ärende var för sig av Miljö- och Byggnadsnämnden vid en bygglovsansökan. Ölandsvind är en utredning som genomförts senare än kommunens översiktsplan från Det sägs också i Ölandsvind att resultatet av utredningen ska inarbetas i de kommunala översiktsplanerna och så har skett under 2009/2010 och fördjupningen kommer, enligt uppgift, att behandlas/godkännas av kommunen under april månad Aktuell anmälan och motiv för vald lokalisering De två verk som Bolaget nu önskar uppföra ligger norr om nämnda utredningsområde nr 1 i Ölandsvind, och ca 1 km norr om det största området som granskades av försvaret, samt ligger på privat mark utanför den egentliga Böda kronopark och Sveaskogs ekopark. Hunderum och platsen för verken ligger på ömse sidor om vägen mellan Stora Mossen och Enerum och således lättillgängliga från nämnda väg, se Bild 1. Karta över Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

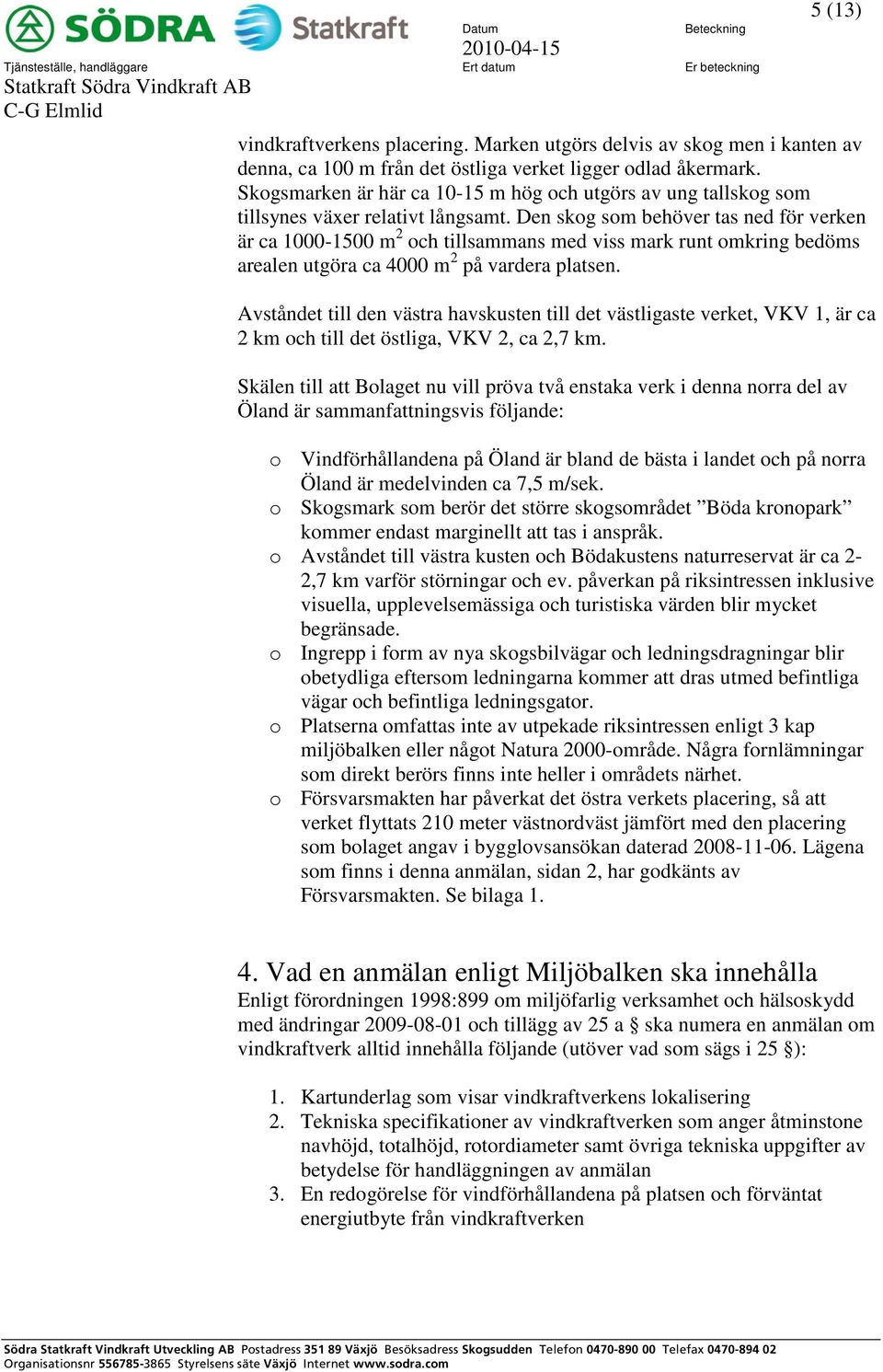

5 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 5 (13) vindkraftverkens placering. Marken utgörs delvis av skog men i kanten av denna, ca 100 m från det östliga verket ligger odlad åkermark. Skogsmarken är här ca m hög och utgörs av ung tallskog som tillsynes växer relativt långsamt. Den skog som behöver tas ned för verken är ca m 2 och tillsammans med viss mark runt omkring bedöms arealen utgöra ca 4000 m 2 på vardera platsen. Avståndet till den västra havskusten till det västligaste verket, VKV 1, är ca 2 km och till det östliga, VKV 2, ca 2,7 km. Skälen till att Bolaget nu vill pröva två enstaka verk i denna norra del av Öland är sammanfattningsvis följande: o Vindförhållandena på Öland är bland de bästa i landet och på norra Öland är medelvinden ca 7,5 m/sek. o Skogsmark som berör det större skogsområdet Böda kronopark kommer endast marginellt att tas i anspråk. o Avståndet till västra kusten och Bödakustens naturreservat är ca 2-2,7 km varför störningar och ev. påverkan på riksintressen inklusive visuella, upplevelsemässiga och turistiska värden blir mycket begränsade. o Ingrepp i form av nya skogsbilvägar och ledningsdragningar blir obetydliga eftersom ledningarna kommer att dras utmed befintliga vägar och befintliga ledningsgator. o Platserna omfattas inte av utpekade riksintressen enligt 3 kap miljöbalken eller något Natura 2000-område. Några fornlämningar som direkt berörs finns inte heller i områdets närhet. o Försvarsmakten har påverkat det östra verkets placering, så att verket flyttats 210 meter västnordväst jämfört med den placering som bolaget angav i bygglovsansökan daterad Lägena som finns i denna anmälan, sidan 2, har godkänts av Försvarsmakten. Se bilaga Vad en anmälan enligt Miljöbalken ska innehålla Enligt förordningen 1998:899 om miljöfarlig verksamhet och hälsoskydd med ändringar och tillägg av 25 a ska numera en anmälan om vindkraftverk alltid innehålla följande (utöver vad som sägs i 25 ): 1. Kartunderlag som visar vindkraftverkens lokalisering 2. Tekniska specifikationer av vindkraftverken som anger åtminstone navhöjd, totalhöjd, rotordiameter samt övriga tekniska uppgifter av betydelse för handläggningen av anmälan 3. En redogörelse för vindförhållandena på platsen och förväntat energiutbyte från vindkraftverken Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

6 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 6 (13) 4. En redogörelse för hur vindkraftverken påverkar områden som är reglerade enligt 3, 4 och 7 kap miljöbalken, (avser riksintressen samt ev. områdesskydd som naturreservat) 5. En uppgift om ifall huruvida det eller de vindkraftverk som omfattas av anmälan ska stå tillsammans med redan uppförda vindkraftverk 6. En redogörelse för befintliga vindkraftverk inom en radie på 2 km eller det större område tillsynsmyndigheten anger 7. En redogörelse för nya och befintliga vägar som behövs för uppförande och drift av vindkraftverken 8. En redogörelse för dragningen fram till elnätet av de kraftledningar som behövs för uppförande och drift av vindkraftverken 9. En visualisering, ett fotomontage eller motsvarande som visar hur vindkraftverken syns i landskapet 10. En beräkning av bullret från vindkraftverken vid berörda fastigheter 11. En beräkning av skuggning och reflexer från vindkraftverken vid berörda fastigheter 5. Verkens utformning, vindförhållanden och energiutbyte De två verken föreslås ha effekten 2 MW och en tornhöjd på 78 m alternativt 108 m. Totalhöjden blir då 119 meter med rotordiametern 82 m, alternativt 149 m totalhöjd med en rotordiameter på 82 m. Bolagets huvudalternativ är en tornhöjd med 108 meter. Av fotomontagen framgår påverkan på landskapsbilden, bl.a. sett från kusten i väster och skillnaden mellan högre eller lägre verk framgår av fotopunkterna 3, 7 och 8 i bilaga 2. Se vidare avsnitt om fotomontage. De närmaste befintliga vindkraftverken på norra Öland är fem verk som ligger i Böda och Mellböda och det är ca 7 km från de nu planerade verken. Dessa verk är på ca 225 kw vardera. Huvudvindriktning är sydvästlig vind. Vindförhållandena på platsen medför ett förväntat energiproduktion på ca GWh/år. Den ökade navhöjden, från 78 m till 108 m, innebär att ca 2 GWh högre energiproduktion kan erhållas per år. Eftersom skogslandskap innebär högre turbulens och högre vindskjuvning är det viktigt att bygga tillräckligt höga vindkraftverk. 6. Ljudutbredning och skuggor Kravet är att tillskotten från vindkraft inte skall överstiga 40dB hos de närmast boende. I samband med planering görs beräkningar på hur ljudet kommer att breda ut sig. När dessa beräkningar görs utgår man från ett värsta scenario och man tar exempelvis inte hänsyn till vegetation eller skog som kan absorbera ljud. Å andra sidan tar man normalt inte heller med Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

7 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 7 (13) eventuellt ljud från närbelägen trafik. Det närmaste huset ligger på 450 m avstånd och ljudnivåerna, 40dB, klaras, se Bild 3 nedan. Huset ligger inte heller i vindens huvudriktning. Bild 3. Karta visande ljudutbredningen från vindkraftverken Antal skuggtimmar för närmaste bostadshus har beräknats till sammanlagt cirka 8 timmar per år. Det är det östra verket, nr 2, som ger solskugga mot fastigheterna A och B, se bild Bild 4 nedan. Solskuggan uppkommer främst vid solens uppgång under november/januari från verk 2, och på eftermiddagen under oktober resp. februari/mars från verk 1. Eftersom landskapet är täckt med skog, kommer sammanlagd tid med solskugga för fastigheterna A och B att ytterligare begränsas. Bolagets uppfattning är att sammanlagd tid med rörlig skuggtid kommer att understiga riktvärdet 8 timmar. Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

8 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 8 (13) Bild 4. Karta visande sammanlagd tid, timmar, per år med solskugga 7. Markägare Markägare till fastigheten Hunderum 2:4 är Daniel Albertsson, Hunderum, tele. 0485/28230 och till Hunderum 1:4, 2:5 och 2:6 är Britta Johansson, Byxelkrok, som representeras av Lars Johansson tele Arrendeavtal har tecknats. 8. Planerade vägar, kablar och anslutning till elnätet Vindkraftverken kommer att anslutas till det befintliga ställverket i Sjöstorp. Därifrån matas strömmen ut på det allmänna elnätet via den befintliga högspänningsledningen (50 kv) som går i nord-sydlig sträckning förbi Böda sands camping. Kabeldragningen från verken till Sjöstorp planeras i huvudsak följa befintliga vägar. Från verken ut till allmänna vägen läggs kablarna i befintlig ägogräns i öst-västliga sträckningar, därefter utmed vägen norrut till Enerum, vidare österut mot Mellby och till Sjöstorp, se Bild 1. Karta över vindkraftverkens placering. Nytt kablage kommer att förläggas i jord. Nätägaren E.ON planerar att jordförlägga annat lämpligt kablage samtidigt. Kabeldragningen kan ses som gulbrunmarkerad i Bild 1. Karta över vindkraftverkens placering. Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

9 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 9 (13) 9. Verksamhetens påverkan på riksintressen samt områdesskydd, 3, 4 och 7 kap miljöbalken Påverkan genom själva vindkraftverkens placering, 3 kap MB Platserna där verken avses uppföras omfattas inte av riksintresse enligt 3 kap 6 för friluftsliv och ej heller av riksintresse för naturvård. De närmaste riksintressena omfattar Ölands kuststränder i öster och väster och en bit upp på land, dock inte i närheten av projektet. Två delområden av riksintresse för kulturmiljövård ligger söder om vägen Stora Mossen- Enerum och omfattar i huvudsak skogsmark och berör inte heller platserna för verken. Påverkan av vindkraftverkens lokalisering, 4 kap MB och 7 kap MB Hela Öland är utpekat som riksintresse enligt 4 kap MB 1, 2 och 3. Det betyder att all mark på Öland omfattas av bestämmelserna i 4 kap 1-2. Bestämmelserna i 4:3 har numera upphävts och avsåg en begränsning till parker om max 10 MW effekt. De särskilda hushållningsbestämmelserna i 4:1-2 MB innebär att området i sin helhet är av riksintresse på grund av sina natur- och kulturvärden. Exploateringsföretag och andra ingrepp i miljön får komma tillstånd endast om det kan ske på ett sätt som inte påtagligt skadar områdenas natur- och kulturvärden. Turismens och friluftslivets intressen, främst det rörliga friluftslivets intressen ska särskilt beaktas vid bedömningen av tillåtligheten av exploateringsföretag eller andra ingrepp i miljön. Något Natura 2000-område enligt 4 kap MB finns inte heller i närheten av platserna för verken och inte heller något naturreservat eller annat områdesskydd enligt 7 kap MB. Påverkan på fladdermöss När det gäller påverkan på eventuell förekomst av fladdermöss i området visar till exempel forskningen som Vindval har gjort att vindkraftverk, liksom andra byggnadskonstruktioner, drar till sig insekter. Forskningen visar också att fladdermössen ogärna jagar insekter vid vindkraftverk när det blåser starkare vindar. Bolaget är berett att utföra en studie av fladdermuspopulationen i området. Sammanfattande påverkan enligt miljöbalken De båda vindkraftverken kommer således inte att direkt beröra några områden som är reglerade enligt 3 eller 7 kapitlet MB. Frågan om påverkan på områden och värden enligt 4 kap MB torde i första hand avse landskapet som helhet och dess värden för besöksnäringen och friluftslivet, dvs. de värden som enligt 4 kap MB särskilt ska beaktas vid bedömning av tillåtlighet till ingrepp. Ölands samlade natur- och kulturvärden är sådana Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

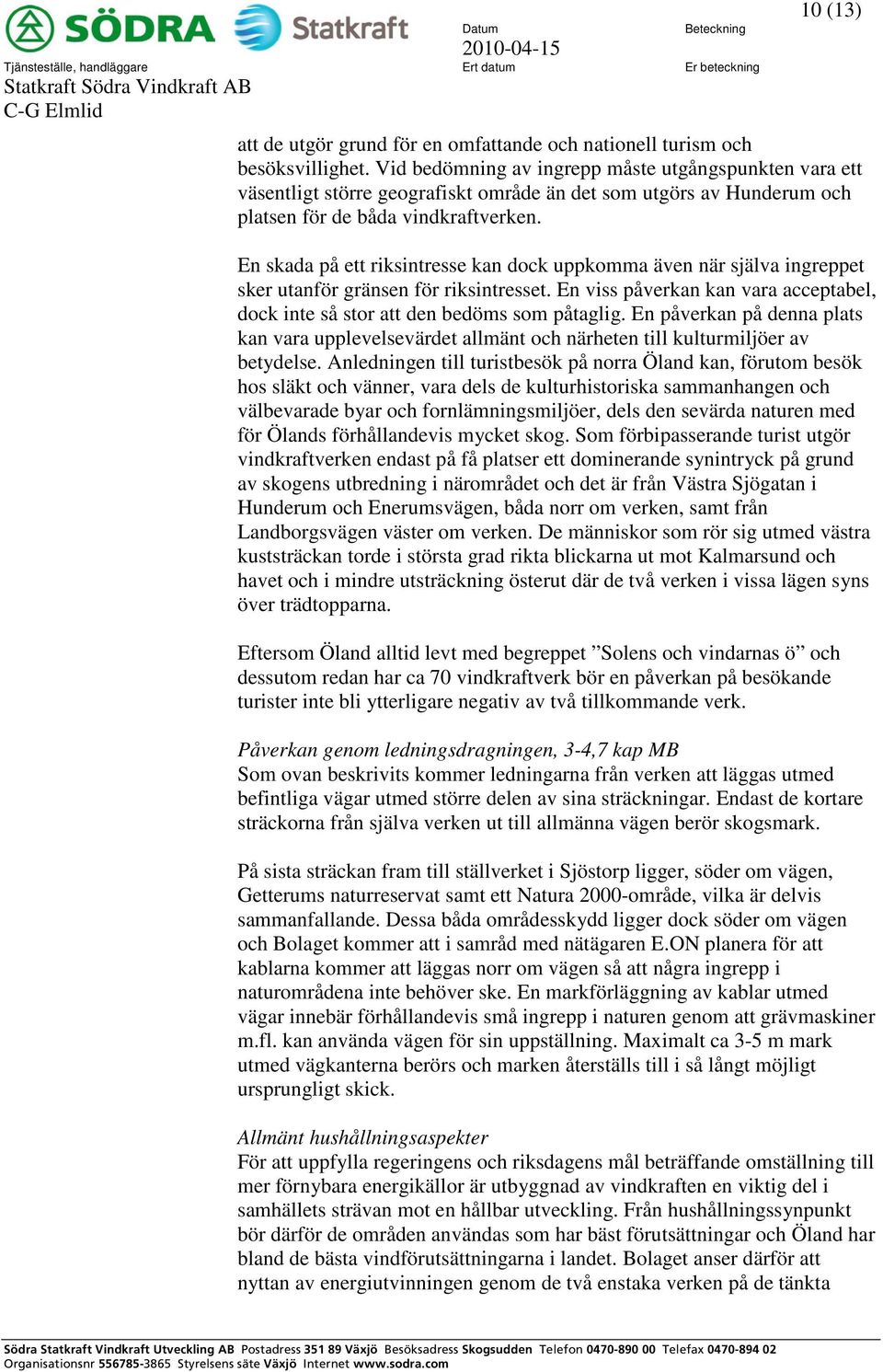

10 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 10 (13) att de utgör grund för en omfattande och nationell turism och besöksvillighet. Vid bedömning av ingrepp måste utgångspunkten vara ett väsentligt större geografiskt område än det som utgörs av Hunderum och platsen för de båda vindkraftverken. En skada på ett riksintresse kan dock uppkomma även när själva ingreppet sker utanför gränsen för riksintresset. En viss påverkan kan vara acceptabel, dock inte så stor att den bedöms som påtaglig. En påverkan på denna plats kan vara upplevelsevärdet allmänt och närheten till kulturmiljöer av betydelse. Anledningen till turistbesök på norra Öland kan, förutom besök hos släkt och vänner, vara dels de kulturhistoriska sammanhangen och välbevarade byar och fornlämningsmiljöer, dels den sevärda naturen med för Ölands förhållandevis mycket skog. Som förbipasserande turist utgör vindkraftverken endast på få platser ett dominerande synintryck på grund av skogens utbredning i närområdet och det är från Västra Sjögatan i Hunderum och Enerumsvägen, båda norr om verken, samt från Landborgsvägen väster om verken. De människor som rör sig utmed västra kuststräckan torde i största grad rikta blickarna ut mot Kalmarsund och havet och i mindre utsträckning österut där de två verken i vissa lägen syns över trädtopparna. Eftersom Öland alltid levt med begreppet Solens och vindarnas ö och dessutom redan har ca 70 vindkraftverk bör en påverkan på besökande turister inte bli ytterligare negativ av två tillkommande verk. Påverkan genom ledningsdragningen, 3-4,7 kap MB Som ovan beskrivits kommer ledningarna från verken att läggas utmed befintliga vägar utmed större delen av sina sträckningar. Endast de kortare sträckorna från själva verken ut till allmänna vägen berör skogsmark. På sista sträckan fram till ställverket i Sjöstorp ligger, söder om vägen, Getterums naturreservat samt ett Natura 2000-område, vilka är delvis sammanfallande. Dessa båda områdesskydd ligger dock söder om vägen och Bolaget kommer att i samråd med nätägaren E.ON planera för att kablarna kommer att läggas norr om vägen så att några ingrepp i naturområdena inte behöver ske. En markförläggning av kablar utmed vägar innebär förhållandevis små ingrepp i naturen genom att grävmaskiner m.fl. kan använda vägen för sin uppställning. Maximalt ca 3-5 m mark utmed vägkanterna berörs och marken återställs till i så långt möjligt ursprungligt skick. Allmänt hushållningsaspekter För att uppfylla regeringens och riksdagens mål beträffande omställning till mer förnybara energikällor är utbyggnad av vindkraften en viktig del i samhällets strävan mot en hållbar utveckling. Från hushållningssynpunkt bör därför de områden användas som har bäst förutsättningar och Öland har bland de bästa vindförutsättningarna i landet. Bolaget anser därför att nyttan av energiutvinningen genom de två enstaka verken på de tänkta Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

11 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 11 (13) platserna väl överstiger den mycket begränsade påverkan på natur- och kulturvärdena som finns på norra Öland. 10. Berörda fornlämningar och kulturmiljö En kulturhistorisk utredning/arkeologisk utredning har genomförts i början av april månad 2010 av Sune Jönsson fd avdelningsdirektör vid Riksantikvarieämbetet. Området som undersöktes okulärt sträcker sig meter runt respektive verk och omfattar sålunda ca 150 hektar. Det preliminära resultatet av utredningen är att inget nytt har tillkommit utöver det som tidigare redovisats för länsstyrelsen vid samråd i februari 2009 (Jenny Sundström). Det har också visat sig att det som tidigare bedömdes vara s.k. fångstgropar inte är sådana, utan stubbtäkter för tjärbränning och liknande. Groparna finns i stor mängd. Resultatet av den arkeologiska utredningen har Sune Jönsson under hand redovisat för Länsstyrelsen (Daniel Tedenlind). En preliminär sammanfattning av utredningen redovisas i bilaga 3. Närhet från VKV 1 till en befintlig husgrund innebär att vi kommer att ansöka om tillstånd för detta hos Länsstyrelsen Information och samråd -Besiktningsgruppen i Borgholms kommuns Byggnadsnämnd besökte området i Hunderum i början av Ett positivt intresse framkom. -Information till berörda omkringboende har hållits i maj 2008(Bil. 6). -I slutet av 2008 hölls ett inledande samråd med Skogsstyrelsen/ Lennart Hamrin Nybro. Inga större konflikter med vindkraftetableringen kunde konstateras. Verk 2 kommer relativt nära ett område som klassats som sumpskog, klass 3. Även denna konflikt bedöms som måttlig. -I februari 2009 hölls ett inledande samråd och besiktning med Länsstyrelsens Kulturmiljöfunktion/Jenny Sundström. De konflikter mot kulturminnen som kan finnas vid verk 1 synes möjliga att hantera. En arkeologisk utredning diskuterades och förordades. Denna utredning är som beskrivits tidigare gjord och inga nya hinder framkom, se bilaga 3. -Den 12 februari 2010 har hållits information och samråd med företrädare för Borgholms kommun. Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

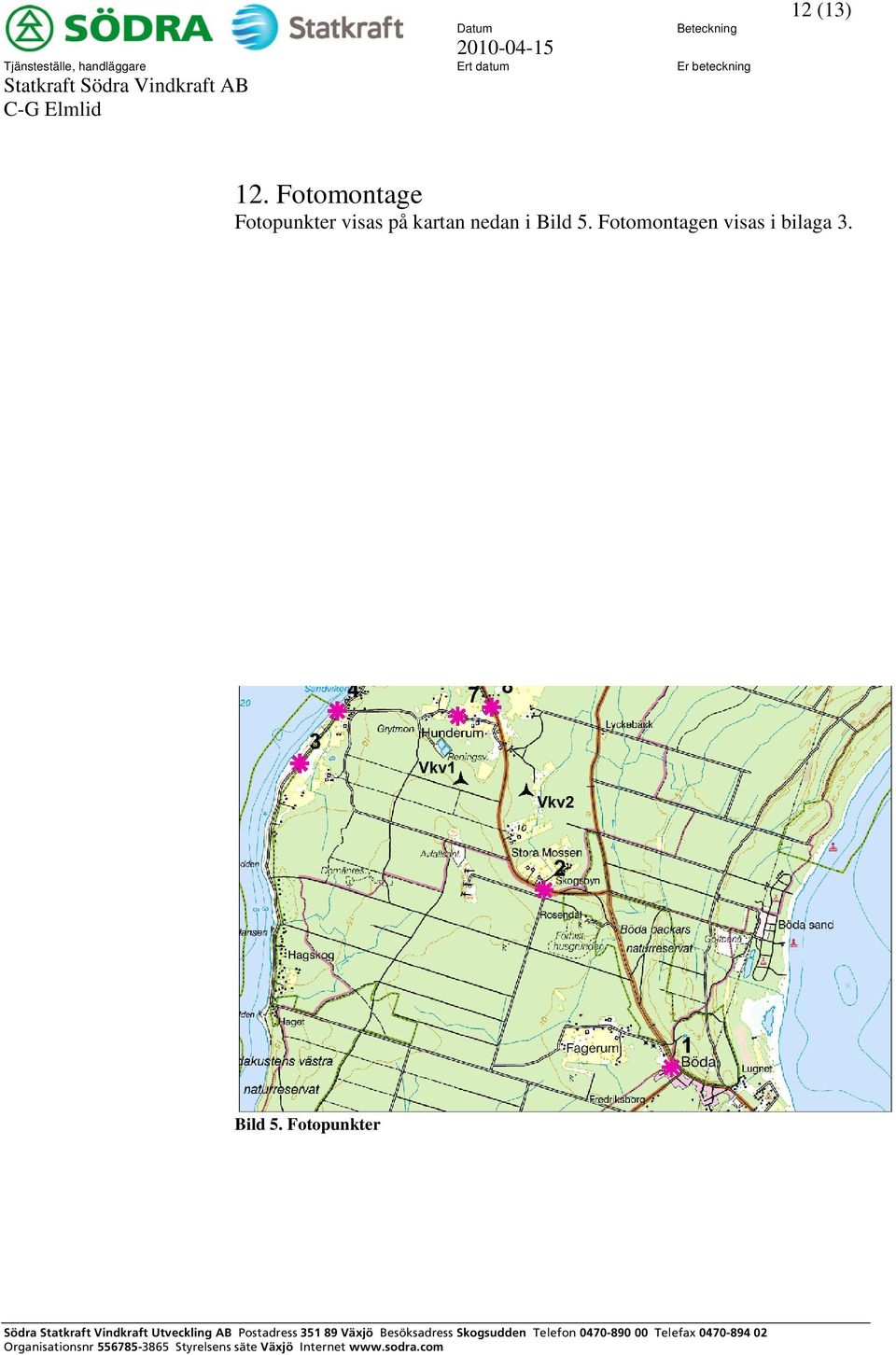

12 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 12 (13) 12. Fotomontage Fotopunkter visas på kartan nedan i Bild 5. Fotomontagen visas i bilaga 3. Bild 5. Fotopunkter Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

13 Datum Beteckning Tjänsteställe, handläggare Ert datum Er beteckning Statkraft Södra Vindkraft AB C-G Elmlid 13. Bilagor Bilagor till denna miljöanmälan är: 13 (13) Bilaga 1a.Remissvar från Försvarsmakten Bilaga 1b Remissvar från Försvarsmakten Bilaga 1c Remissvar från Försvarsmakten Bilaga 2. Fotomontage Bilaga 3. Arkeologisk utredning Bilaga 4. Registreringsbevis Bilaga 5. Fullmakt Bilaga 6. Samrådsprotokoll Växjö den 15 april 2010 Gustav Tibblin Statkraft Södra Vindkraft AB C-G Elmlid Projektledare Södra Statkraft Vindkraft Utveckling AB Växjö 15 april 2010 Ort och datum Ort och datum Södra Statkraft Vindkraft Utveckling AB Postadress Växjö Besöksadress Skogsudden Telefon Telefax Organisationsnr Styrelsens säte Växjö Internet

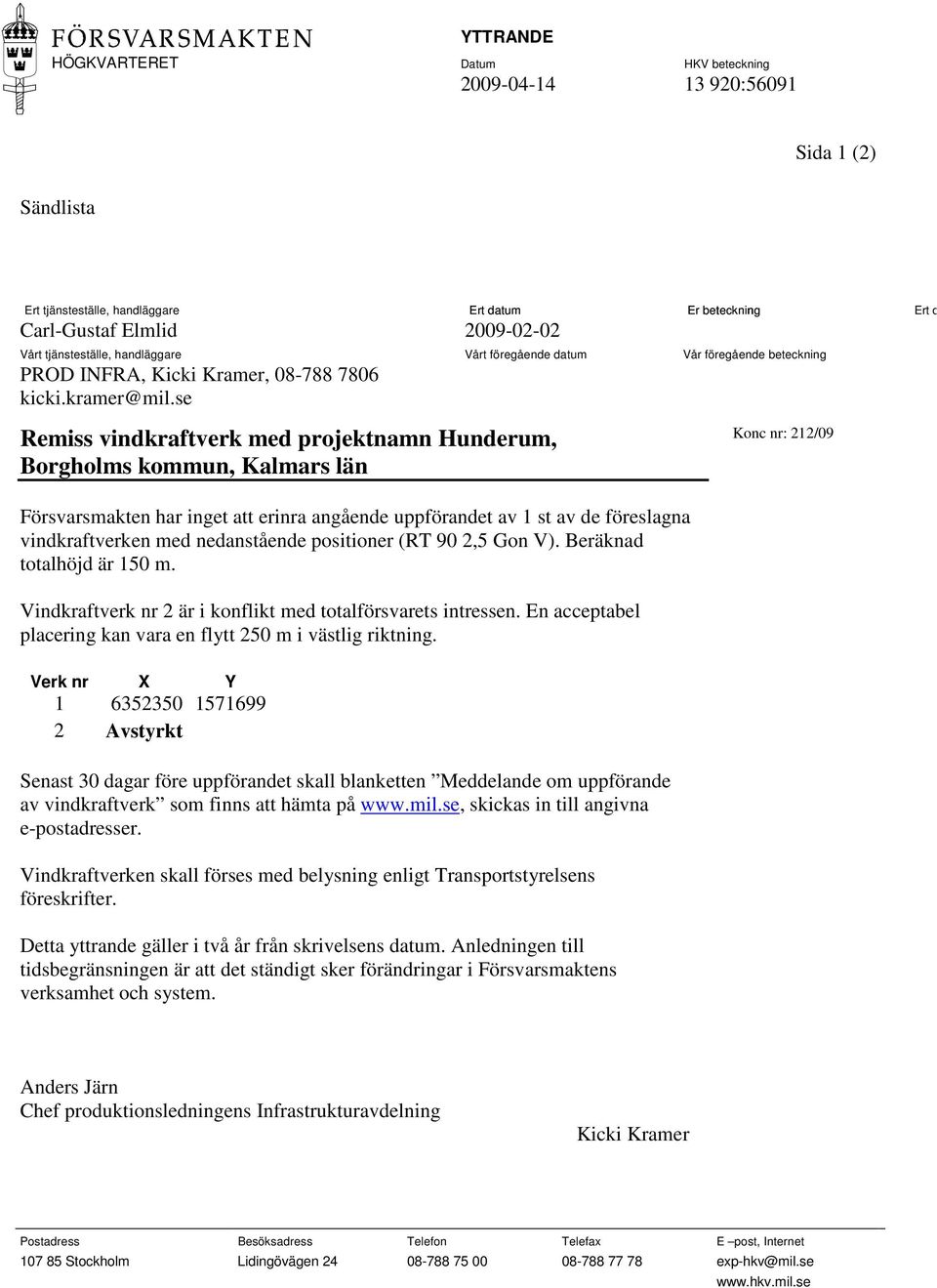

14 YTTRANDE HÖGKVARTERET Datum HKV beteckning :56091 Sändlista Sida 1 (2) Ert tjänsteställe, handläggare Ert datum Er beteckning Carl-Gustaf Elmlid Vårt tjänsteställe, handläggare Vårt föregående datum Vår föregående beteckning PROD INFRA, Kicki Kramer, kicki.kramer@mil.se Remiss vindkraftverk med projektnamn Hunderum, Borgholms kommun, Kalmars län Konc nr: 212/09 Ert d Försvarsmakten har inget att erinra angående uppförandet av 1 st av de föreslagna vindkraftverken med nedanstående positioner (RT 90 2,5 Gon V). Beräknad totalhöjd är 150 m. Vindkraftverk nr 2 är i konflikt med totalförsvarets intressen. En acceptabel placering kan vara en flytt 250 m i västlig riktning. Verk nr X Y Avstyrkt Senast 30 dagar före uppförandet skall blanketten Meddelande om uppförande av vindkraftverk som finns att hämta på skickas in till angivna e-postadresser. Vindkraftverken skall förses med belysning enligt Transportstyrelsens föreskrifter. Detta yttrande gäller i två år från skrivelsens datum. Anledningen till tidsbegränsningen är att det ständigt sker förändringar i Försvarsmaktens verksamhet och system. Anders Järn Chef produktionsledningens Infrastrukturavdelning Kicki Kramer Postadress Besöksadress Telefon Telefax E post, Internet Stockholm Lidingövägen exp-hkv@mil.se

15 YTTRANDE HÖGKVARTERET Datum HKV beteckning :56091 Sida 2 (2) Sändlista Södra Vindkraft AB Som orientering Borgholm kommun (planer och bygglov) Länsstyrelsen i Kalmars län FMTM HKV FTS Luftfartssektionen FMV AK Led carl-gustaf.elmlid@sodra.com kommun@borgholm.se lansstyrelsen@h.lst.se fm.flyghinder@lfv.se registrator@fmv.se Inom HKV PROD

16

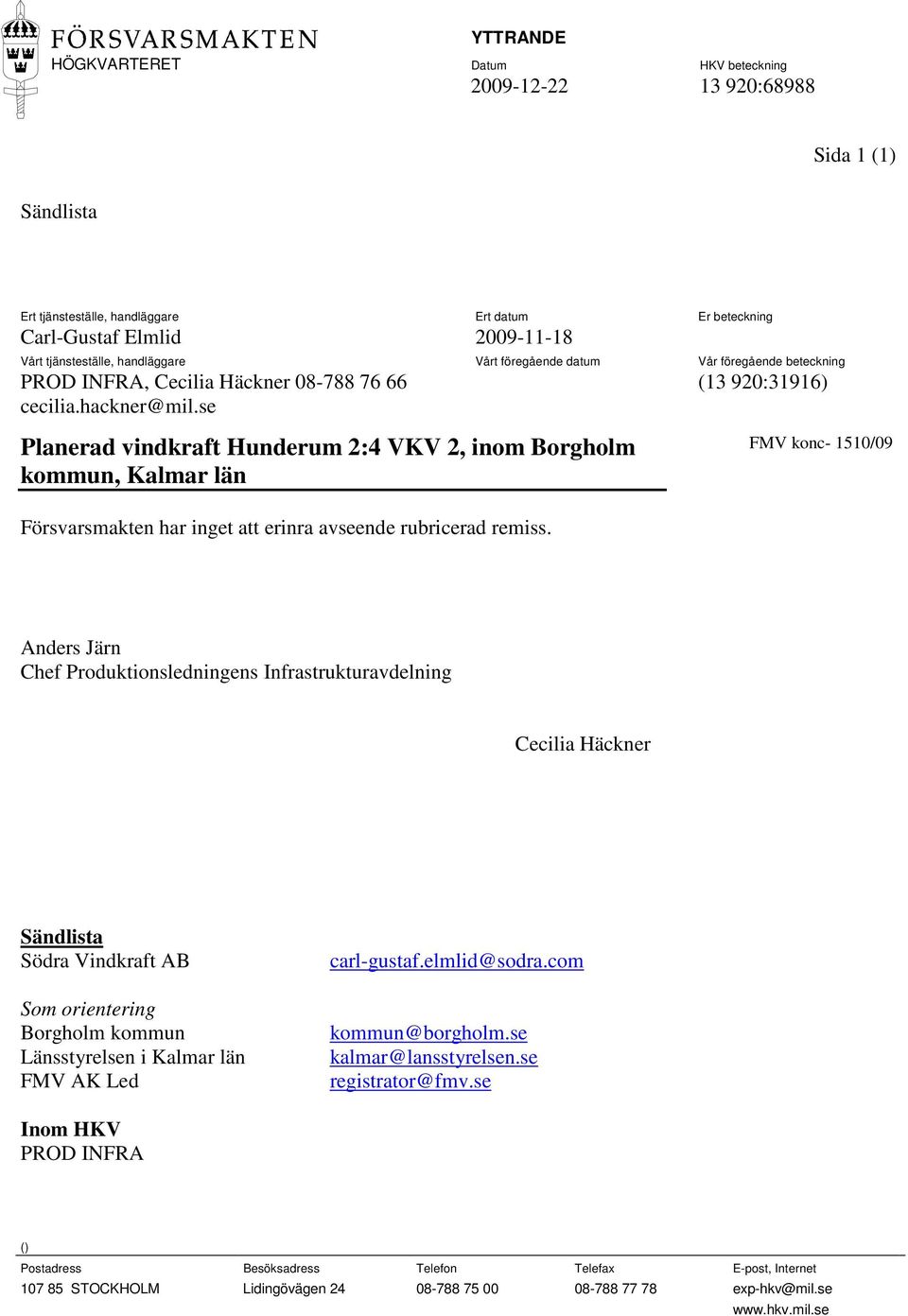

17 YTTRANDE HÖGKVARTERET Datum HKV beteckning :68988 Sändlista Sida 1 (1) Ert tjänsteställe, handläggare Ert datum Er beteckning Carl-Gustaf Elmlid Vårt tjänsteställe, handläggare Vårt föregående datum Vår föregående beteckning PROD INFRA, Cecilia Häckner cecilia.hackner@mil.se Planerad vindkraft Hunderum 2:4 VKV 2, inom Borgholm kommun, Kalmar län Försvarsmakten har inget att erinra avseende rubricerad remiss. (13 920:31916) FMV konc- 1510/09 Anders Järn Chef Produktionsledningens Infrastrukturavdelning Cecilia Häckner Sändlista Södra Vindkraft AB Som orientering Borgholm kommun Länsstyrelsen i Kalmar län FMV AK Led carl-gustaf.elmlid@sodra.com kommun@borgholm.se kalmar@lansstyrelsen.se registrator@fmv.se Inom HKV PROD INFRA () Postadress Besöksadress Telefon Telefax E-post, Internet STOCKHOLM Lidingövägen exp-hkv@mil.se

18 BILAGA 2. Fotomontage 1. Fotopunkt 1. Inget verk syns här, varken med 80 eller 108 navhöjd. Avståndet är 3,5 4 km till verken. Fotopunkten är Böda stationsgata söder om verken. 2. Fotopunkt 2. Inget verk, varken 80 m eller 108 m tornhöjd, syns på bilden på grund av skog. Avståndet är 1,6 resp. 1,2 km till verken. Fotopunkten är söder om verken vid Stora Mossen. Verken har, om de skulle synas, 108 m navhöjd.

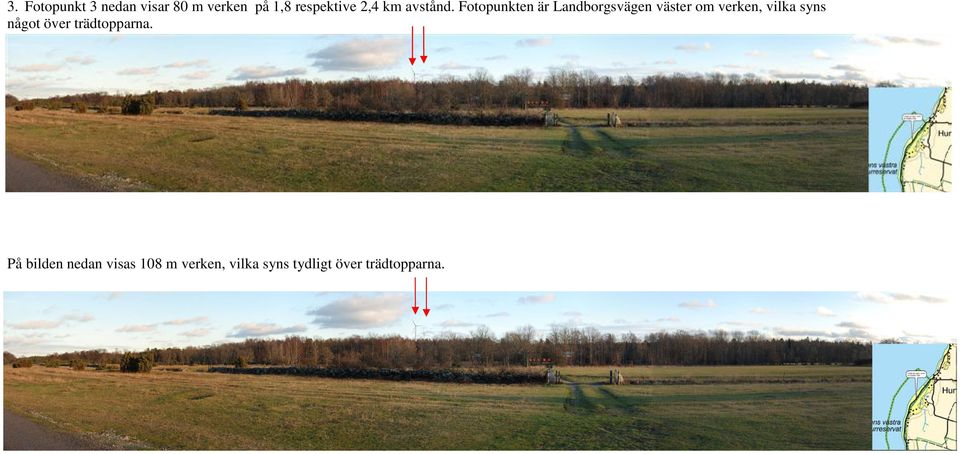

19 3. Fotopunkt 3 nedan visar 80 m verken på 1,8 respektive 2,4 km avstånd. Fotopunkten är Landborgsvägen väster om verken, vilka syns något över trädtopparna. På bilden nedan visas 108 m verken, vilka syns tydligt över trädtopparna.

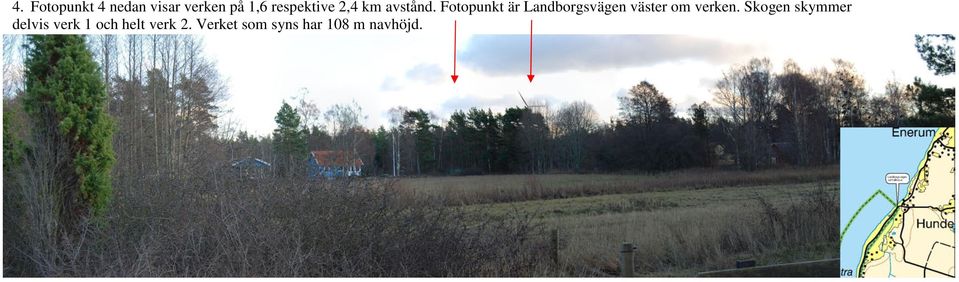

20 4. Fotopunkt 4 nedan visar verken på 1,6 respektive 2,4 km avstånd. Fotopunkt är Landborgsvägen väster om verken. Skogen skymmer delvis verk 1 och helt verk 2. Verket som syns har 108 m navhöjd.

21 5. Fotopunkt 5 nedan visar verken på 3-3,5 km avstånd. Enbart ett verk syns, dock mycket svårt att hitta. Fotopunkten ligger norr om verken. Korsningen väg 136 och Källundsgatan. Verket som syns har 108 m navhöjd. 6. Fotopunkt 6 nedan visar verken på 4-4,5 km avstånd. Enbart ett verk syns, dock mycket svårt att hitta. Fotopunkten är norr om verken. Grankullavägen. Verket som syns har 108 m navhöjd.

22 7. Fotopunkt 7 nedan visar båda verken på 0,7 respektive 1,2 km avstånd. Fotopunkt är i Hunderum Västra Sjögata norr om verken. Nedan visas 80 m verk. Fotopunkt 7, samma plats som ovan men i bilden nedan visas 108 m verken.

23 8. Fotopunkt 8 visar båda verken på 0,9 resp 1,0 km avstånd. Fotopunkt är Enerumsvägen norr om verken. Nedan visas verk med 80 m navhöjd. Fotopunkt 8, samma plats som ovan men nedan visas 108 m verken.

24 Södra Vindkraft AB Carl-Gustaf Elmlid Arkeologisk utredning och kulturmiljökonsekvensbeskrivning inför anläggande av 2 vindkraftverk vid Hunderum, Böda socken, Borgholms kommun. Undertecknad har på uppdrag av Södra Vindkraft AB utfört inventering under tiden 6-7 april Arbetet utfördes under bästa tänkbara väderleks- och vegetationsförhållanden. Utredningsområdet sträcker sig m ut från de båda vindkraftverken. Resultat: Lagskyddade fornlämningar: Raä Böda 23:1. Husgrund från järnåldern. Ligger ca 35 m N om VKV 1. Raä Böda 23:2. Fossil åkermark (sannolikt samtida med ovanstående husgrund), bestående av ca 30 röjningsrösen och ett par korta hägnadsvallar. Till den fossila åkermarken hör med stor sannolikhet raä Böda 301. Denna lämning har tidigare bedömts som grav, men utgör den norra avslutningen av ett avlångt röjningsröse. Den fossila åkermarken ligger N-NÖ om husgrunden. Raä Böda 291. Gravröse, alternativt skärvstenshög. Gravröset ligger inom den fossila åkermarken. Arbetsnamn Böda A. Fossil åkermark bestående av ca 15 röjningsrösen och 1 hägnadsvall. Ligger ca 130 m NV om VKV 1. Arbetsnamn Böda B. Skålgropsförekomst på ett flyttblock. Ligger ca 230 m NNV om VKV 1. Arbetsnamn Böda C. Gravröse. Ligger ca 400 m N om VKV 1. Raä Böda 78. Husgrund och fossil åkermark. Ligger 300 m NÖ om VKV 1. Raä Böda 219. Tjärdal. Ligger 650 m NÖ om VKV 1 och 480 m NNV om VKV 2. Arbetsnamn Böda D. Hägnadsvall. Ligger 270 m NÖ om VKV 1. Raä Böda 22. Husgrund, hägnadsvall och brunn. Ligger ca 220 m NV om VKV 2. Övriga kulturhistoriska lämningar: Raä Böda 293. Grop efter stubbtäkt för tjärbränning. Inom utredningsområdet finns troligen ett par tusen täktgropar. Registrerad i FMIS som fångstgropsliknande lämning. Ligger någon meter från VKV 1.

25 Raä Böda 289. Kolbotten. Ligger 70 m SSV om VKV 1. Arbetsnamn Böda E. Sentida bebyggelselämningar med husgrund, ekonomigrund och brunn. Ligger 300 m S om VKV 2. Ingen av de nyfunna fornlämningarna ligger närmre ett vindkraftverk än den sedan tidigare kända husgrunden raä 23:1. Inför anläggande av VKV 1 måste tillstånd inhämtas från Länsstyrelsen, eftersom vindkraftverket placeras inom det till fornlämningarna raä 23:1, 23:2 (med 301), 291 och Böda A hörande fornlämningsområdet enligt Lag om kulturminnen m.m. 2 kap. 2. Övriga fornlämningar bör anses ligga så långt från vindkraftverken att något fornlämningsområde ej berörs. En fullständig rapport över utförd utredning kommer att överlämnas till Södra Vindkraft AB innan semestern år Osby Sune Jönsson Kulturmark
