L E V E R A N S B E S K R I V N I N G O C H P R O D U K T I N F O R M A T I O N V

Transkript

1 L Å G E N E R G I H U S Denna leveransbeskrivning uppfyller Boverkets energikrav! L E V E R A N S B E S K R I V N I N G O C H P R O D U K T I N F O R M A T I O N V

2 Sätt prägel på ditt drömboende Vår standard uppfyller högt ställda krav på funktion, kvalitét och design. Vill du sätta din egen prägel på villan så finns det ett stort urval av olika tillval. Byt ut vita hushållsmaskiner mot rostfria, sätt in ett hörnbadkar, välj till en braskamin osv. DU väljer själv nivån. Sätt personlig prägel på ditt hus med våra utrustningsalternativ - alltid till bra priser! Hem för din livsstil 2 Produktinformation och leveransbeskrivning V2012

3 Företaget: Sidan: 4 Bjälklag, Vägg, Gavelspets: Sidan: 5 Innehåll Tak, Plåt: Sidan: 6-7 Fönster/Fönsterdörrar, Råglas, Takfönster, Vikparti, Lyftskjutparti: Sidan: 8 Fönsterbänkar/Invändiga smygar, Spröjs, Ytterdörrar: Sidan: 9 Innerdörrar/Öppningar, Golv: Sidan: 10 Listverk, Garageportar: Sidan: 11 Skåpssnickerier: Sidan: Skjutdörrsgarderober, Invändig trappa: Sidan: 15 Hushållsmaskiner: Sidan: Sanitetsutrustning: Sidan: El-material, Braskaminer, Centraldammsugare: Sidan: 22 Värme och Ventilation: Sidan: Veranda, Herrgårdsentré, Balkong, Sluttningshus, Hus med källare, Bastu, Övrigt, Skyddsmålning: Sidan: 25 Av trycktekniska skäl kan färger som återges på visade produkter avvika från verkligheten. Kontrollera därför färger hos våra underleverantörer eller fråga efter färgprov hos våra återförsäljare efter behov. Endast vissa tillval ur underleverantörernas sortiment visas i denna broschyr. För komplett tillvalssortiment, titta i respektive underleverantörs produktkatalog. Modellbeteckningar i denna broschyr kan komma att ändras. Borohus förbehåller sig rätten att ersätta berörd produkt med likvärdig produkt. Borohus förbehåller sig rätten till ändringar i leveransutförande. 1½-planshus med oinredd vind, Kopplade sidobyggnader: Sidan: 26 Ritningar Sidan: 27 Att tänka på före leveransdagen: Sidan: 28 Sektioner: Sidan: Produktinformation och leveransbeskrivning V2012 3

4 Företaget: Borohus AB Huvudkontor - fabrik: MJÖBÄCK Tel: Fax: E-post: info@borohus.se Hemsida: Distriktskontor Försäljning: Borohus finns representerade på flertalet orter i landet. För mer information se vår hemsida på internet. Produktsortiment: Borohus tillverkar och marknadsför monteringsfärdiga materialleveranser till enbostadshus, fritidshus, gruppbostäder och flerfamiljshus. Denna leveransbeskrivning avser endast materialleveranser för enbostadshus/ parhus. Byggsystem: Ytterväggar och gavelspetsar tillverkas i storblockselement med fönster och dörrar monterade i elementen. Takstolar, bjälkar m.m. i trä, levereras i huvudsak prefabricerade och färdiga för montering på byggplatsen. Tjänster: Borohus står förutom själva materialleveransen till tjänst med: upprättande av erforderliga handlingar för ansökan om bygglov Monterings-, grund-, el-, och VVS-ritningar. (se sidan 27) Borohus försäljningsagent står dessutom till tjänst med: rådgivning vid tomt- och husval upprättande av produktionskostnadskalkyler Varor och material: Leveransen omfattar byggkomponenter och material till hus ovan grund, samt i förekommande fall snickerier till källarhus och sluttningshus. Omfattning, utförande och slag av material framgår av denna leveransbeskrivning. Transporter Leveranser: Leverans från husfabrik sker i huvudsak vid två tillfällen, 1:a och 2:a leverans. Från vissa underleverantörer sker leveransen direkt till byggplatsen. Försäkringar: 10-årigt konsumentskydd med färdigställandeförsäkring och byggfelsförsäkring för Borohus åtaganden enligt avtal, vid byggnation i Sverige. 1-års fullvärdesförsäkring, vid byggnation i Sverige (ej tillbyggnader). 4 Produktinformation och leveransbeskrivning V2012

5 Bjälklag: Vägg: Gavelspets: Bottenbjälklag: 8,5 mm trägolv i ek i alla utrymmen exkl. våtutrymmen. (Se sid. 10) Betongplatta på mark med golvvärme och underliggande isolering ingår ej. OBS! Vid eventuellt tillval av träbjälklag rekommenderas typgodkänd krypgrund (torpargrund) eftersom risk finns för mögelpåväxt under bjälklag vid traditionell torpar- eller plintgrund. Vindsbjälklag: (U-värde 0,082) För 1-planshus Fackverkstakstol, 500 mm lösullisolering, fuktspärr, 28x70 glespanel, 13 mm gipsplank. Vid invändigt 15 ryggåstak Saxtakstol, 500 mm lösullisolering (350 mm vid trånga utrymmen där slutna fack krävs), fuktspärr, 28x70 glespanel, 13 mm gipsplank. Eventuella balkar i konstruktionen anges på ritning (se sid. 27) Mellanbjälklag: För 1½-planshus med inredd övervåning, 2-planshus, sluttningshus samt hus med källare. (Levereras löst). 8,5 mm trägolv i ek i alla utrymmen exkl. våtutrymmen, 22 mm golvspånskiva, golvbjälkar, 45 mm mineralullisolering, armerad väv, 28x70 glespanel, 13 mm gipsplank. Bjälklag förberett för klinkers i WC/bad. Eventuella balkar i konstruktionen anges på ritning (se sid. 27) Hanbjälklag: (U-värde 0,082) För 1½-planshus med inredd övervåning Hanbjälke, 500 mm lösullisolering, fuktspärr, 28x70 glespanel, 13 mm gipsplank. (U-värde snedtak 0,137) För 1½-planshus med oinredd övervåning (Se sid. 26) Eventuella balkar i konstruktionen anges på ritning (se sid. 27) Ytterväggar: (U-värde 0,144) Färdiga storblock med fönster och dörrar isatta. Pardörrar levereras löst för montering på byggplats. 22x145 skyddsmålad Sveapanel, 28x70 spikläkt, vindskydd, 20 cellplast på 220 regelstomme och 240 mm mineralullsisolering, fuktspärr, 45 regel. 45 mm isolering och 13 mm gipsskiva levereras löst. (Totalt 285 mm isolering.) Våtzonsindelning i WC/bad tillämpas för dusch respektive badkar enligt ritning. Våtrumsskiva i zon 1. Sveapanel 22x145 Sveapanel (standard) gällande fasadritning.) 22x145 (Stående och/eller liggande enligt Indragen diffusionsspärr och köldbryggebrytande väggkonstruktion med 285 mm isolering! Innerväggar: Bärande innerväggar levereras som prefabricerat regelverk med monterad Lockläktspanel 22x145+22x45 13 mm gipsskiva på en sida. Till ej bärande fasad innerväggar levereras grovkapade reglar 45x70 (c450) och lösa 13 mm gipsskivor. Våtzonsindelning i WC/bad tillämpas för dusch respektive badkar enligt ritning. Våtrumsskiva i zon 1. Regelavstånd Lockläktspanel för kakel i WC, dusch och bad. 45 mm 22x145+hattprofil mineralullisolering levereras löst till alla innerväggar. Fuktskyddad vägglösning som standard! 12 mm spånskiva alt. OSB bakom gipsskivan (=inv. dubbla skivor). I Våtrum med dusch Lockpanel 1 på 2 och/eller badkar levereras inte dubbla skivor 22x95 vid detta tillval. För 1-planshus Färdiga storblock. 22x145 skyddsmålad Sveapanel, 28x70 spikläkt, vindskydd, fackverks takstol. För 1½-planshus med inredd övervåning Se ytterväggar. För 1½-planshus med oinredd Sveapanel Sveapanel övervåning (standard) (standard) (Se 22x145 sid. 26) 22x145 Sveapanel (standard) Borohus 22x145 kan erbjuda olika paneltyper utöver standard. Lockläktspanel 22x145+22x45 Lockläktspanel fasad 22x145+22x45 fasad 22x45 Lockläktspanel lockläkt fasad med bottenbräda 22x145 22x145+22x45 fasad Lockläktspanel 22x145+hattprofil 22x45 Lockläktspanel lockläkt hattprofil med bottenbräda 22x145 22x145+hattprofil Lockläktspanel 22x145+hattprofil 22x95 Lockpanel lockpanel 1 på 2 22x95 Väggstomme och skivmaterial förberett för Lockpanel olika 1 typer på av putssystem efter förfrågan. OBS! Vi avråder från putssystem som bygger 2 på byggmetoden enstegstätning. Till exempel 22x95 cellplast direkt mot gips. Lockpanel 1 på 2 Panellinjering (med gavelspets) tillämpas vid 22x95 användning av lockpanel samt lockläktpanel med fönster i modul med bredden 50, 80, 110 och 140 cm. Avvikande fönsterbredder justeras på ritningen vid val av dessa paneltyper. Panellinjering tillämpas inte vid användning av Sveapanel eller motsvarande paneltyper. Produktinformation och leveransbeskrivning V2012 5

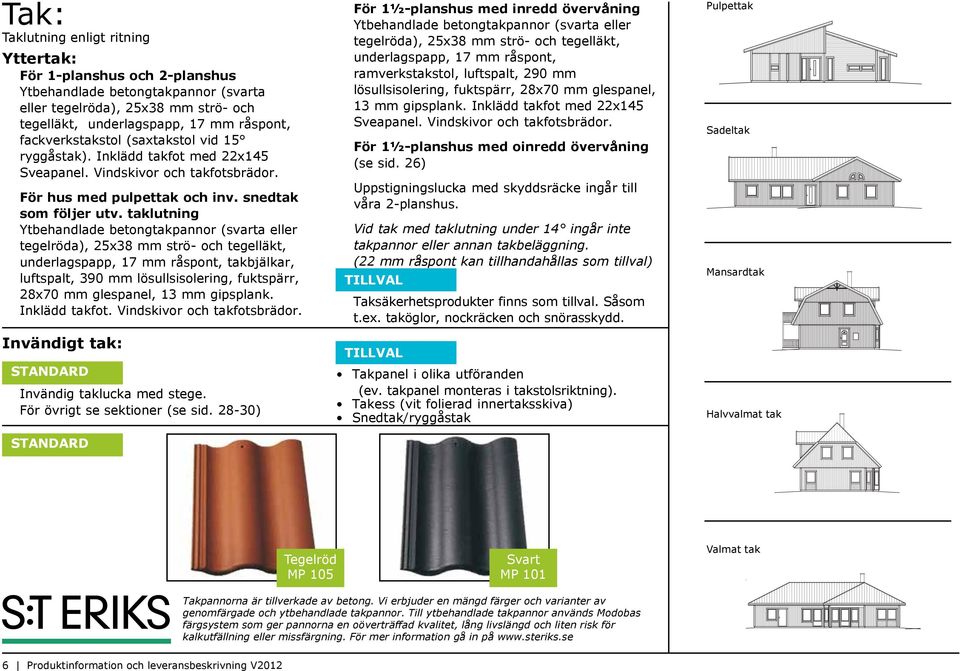

6 Tak: Taklutning enligt ritning Yttertak: För 1-planshus och 2-planshus Ytbehandlade betongtakpannor (svarta eller tegelröda), 25x38 mm strö- och tegelläkt, underlagspapp, 17 mm råspont, fackverkstakstol (saxtakstol vid 15 ryggåstak). Inklädd takfot med 22x145 Sveapanel. Vindskivor och takfotsbrädor. För hus med pulpettak och inv. snedtak som följer utv. taklutning Ytbehandlade betongtakpannor (svarta eller tegelröda), 25x38 mm strö- och tegelläkt, underlagspapp, 17 mm råspont, takbjälkar, luftspalt, 390 mm lösullsisolering, fuktspärr, 28x70 mm glespanel, 13 mm gipsplank. Inklädd takfot. Vindskivor och takfotsbrädor. Invändigt tak: Invändig taklucka med stege. För övrigt se sektioner (se sid ) För 1½-planshus med inredd övervåning Ytbehandlade betongtakpannor (svarta eller tegelröda), 25x38 mm strö- och tegelläkt, underlagspapp, 17 mm råspont, ramverkstakstol, luftspalt, 290 mm lösullsisolering, fuktspärr, 28x70 mm glespanel, 13 mm gipsplank. Inklädd takfot med 22x145 Sveapanel. Vindskivor och takfotsbrädor. För 1½-planshus med oinredd övervåning (se sid. 26) Uppstigningslucka med skyddsräcke ingår till våra 2-planshus. Vid tak med taklutning under 14 ingår inte takpannor eller annan takbeläggning. (22 mm råspont kan tillhandahållas som tillval) Taksäkerhetsprodukter finns som tillval. Såsom t.ex. taköglor, nockräcken och snörasskydd. Takpanel i olika utföranden (ev. takpanel monteras i takstolsriktning). Takess (vit folierad innertaksskiva) Snedtak/ryggåstak Pulpettak Sadeltak Mansardtak Halvvalmat tak Tegelröd MP 105 Svart MP 101 Valmat tak Takpannorna är tillverkade av betong. Vi erbjuder en mängd färger och varianter av genomfärgade och ytbehandlade takpannor. Till ytbehandlade takpannor används Modobas färgsystem som ger pannorna en oöverträffad kvalitet, lång livslängd och liten risk för kalkutfällning eller missfärgning. För mer information gå in på 6 Produktinformation och leveransbeskrivning V2012

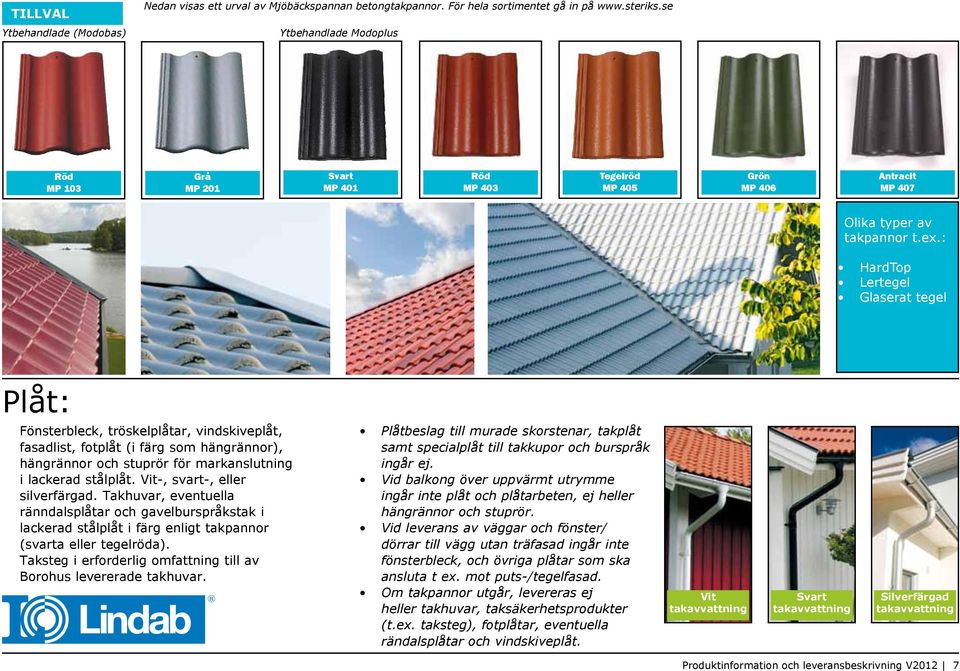

7 Ytbehandlade (Modobas) Nedan visas ett urval av Mjöbäckspannan betongtakpannor. För hela sortimentet gå in på Ytbehandlade Modoplus Röd MP 103 Grå MP 201 Svart MP 401 Röd MP 403 Tegelröd MP 405 Grön MP 406 Antracit MP 407 Olika typer av takpannor t.ex.: HardTop Lertegel Glaserat tegel Plåt: Fönsterbleck, tröskelplåtar, vindskiveplåt, fasadlist, fotplåt (i färg som hängrännor), hängrännor och stuprör för markanslutning i lackerad stålplåt. Vit-, svart-, eller silverfärgad. Takhuvar, eventuella ränndalsplåtar och gavelburspråkstak i lackerad stålplåt i färg enligt takpannor (svarta eller tegelröda). Taksteg i erforderlig omfattning till av Borohus levererade takhuvar. Plåtbeslag till murade skorstenar, takplåt samt spe cialplåt till takkupor och burspråk ingår ej. Vid balkong över uppvärmt utrymme ingår inte plåt och plåtarbeten, ej heller hängrännor och stuprör. Vid leverans av väggar och fönster/ dörrar till vägg utan träfasad ingår inte fönsterbleck, och övriga plåtar som ska ansluta t ex. mot puts-/tegelfasad. Om takpannor utgår, levereras ej heller takhuvar, taksäkerhetsprodukter (t.ex. taksteg), fotplåtar, eventuella rändalsplåtar och vindskiveplåt. Vit takavvattning Svart takavvattning Silverfärgad takavvattning Produktinformation och leveransbeskrivning V2012 7

8 Fönster och fönsterdörrar: Förklaringar till förkortningar på ritning: Storlek anges i dm: Bredden x Höjden. (ex. 11x13) Ö=Öppningsbart F=Fast R=Råglas Alubeklädd utsida behöver normalt sett aldrig målas om. U-Värde 1,0! Fönster: Utvändigt vitlackerade aluminiumbeklädda fasta eller utåtgående vridfönster (se ritning) med 3-glas superenergiruta med argongasfyllning. U-Värde 1,0 (utan spaltventil). Råglas i WC och bad. Fönsterdörrar: Utvändigt vitlackerade aluminiumbeklädda fönsterdörrar med spanjolett, invändigt handtag med cylinderlåsning och utvändigt handtag. U-värde 1,0 (utan spaltventil). Halvmånefönster: Fast halvmåneformat dekorationsfönster i 1-glas i gavelspets enligt ritning på vissa modeller (levereras med trä- alt. plastutsida). Fast halvmåneformat 3-glasfönster i ryggåstaksdel enligt ritning på vissa modeller. Råglas: (insynsskyddande) Råglas (Cotswold) ingår enligt ritning. (Bilderna visar olika typer av råglas. Bakom glaset står en röd- och en gulklädd person.) Cotswold Travertino Takfönster: Takfönster i omfattning enligt ritning ingår. Gipssmygar. Som standard är fönstren pivåhängda (mitthängda) och utvändigt klädda med aluminiumplåt och invändigt har de en underhållsfri vit slitstark yta typ Everfinish. U-värde 1,4. Marin Blästrat Pivåhängt = standard Topphängt = tillval Standard med smutsavvisande easy-to-clean beläggning på utsidan. Vikparti: Vitmålat trä eller vitlackerad aluminiumbeklädnad (andra färger efter förfrågan). Invändiga och utvändiga handtag. Cylinderlåsning. 2-glas med argongasfyllning. U-värde 1,4. Lyftskjutparti: Lyftskjutparti med utvändigt vitlackerad aluminiumbeklädnad. Invändigt handtag med cylinderlåsning. Utvändigt draghandtag. 3-glas med argongasfyllning. U-värde 1,1. 8 Produktinformation och leveransbeskrivning V2012

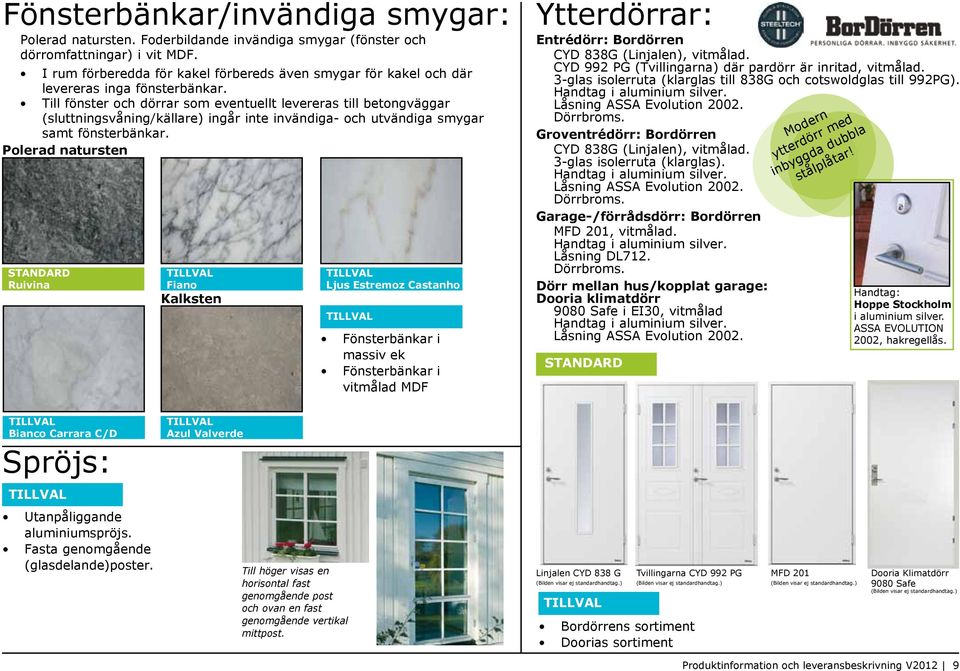

9 Fönsterbänkar/invändiga smygar: Polerad natursten. Foderbildande invändiga smygar (fönster och dörromfattningar) i vit MDF. I rum förberedda för kakel förbereds även smygar för kakel och där levereras inga fönsterbänkar. Till fönster och dörrar som eventuellt levereras till betongväggar (sluttningsvåning/källare) ingår inte invändiga- och utvändiga smygar samt fönsterbänkar. Polerad natursten Ruivina Fiano Kalksten Ljus Estremoz Castanho Fönsterbänkar i massiv ek Fönsterbänkar i vitmålad MDF Ytterdörrar: Entrédörr: Bordörren CYD 838G (Linjalen), vitmålad. CYD 992 PG (Tvillingarna) där pardörr är inritad, vitmålad. 3-glas isolerruta (klarglas till 838G och cotswoldglas till 992PG). Handtag i aluminium silver. Låsning ASSA Evolution Dörrbroms. Groventrédörr: Bordörren CYD 838G (Linjalen), vitmålad. 3-glas isolerruta (klarglas). Handtag i aluminium silver. Låsning ASSA Evolution Dörrbroms. Garage-/förrådsdörr: Bordörren MFD 201, vitmålad. Handtag i aluminium silver. Låsning DL712. Dörrbroms. Dörr mellan hus/kopplat garage: Dooria klimatdörr 9080 Safe i EI30, vitmålad Handtag i aluminium silver. Låsning ASSA Evolution Modern ytterdörr med inbyggda dubbla stålplåtar! Handtag: Hoppe Stockholm i aluminium silver. ASSA EVOLUTION 2002, hakregellås. Bianco Carrara C/D Spröjs: Azul Valverde Utanpåliggande aluminiumspröjs. Fasta genomgående (glasdelande)poster. Till höger visas en horisontal fast genomgående post och ovan en fast genomgående vertikal mittpost. Linjalen CYD 838 G (Bilden visar ej standardhandtag.) Tvillingarna CYD 992 PG (Bilden visar ej standardhandtag.) Bordörrens sortiment Doorias sortiment MFD 201 (Bilden visar ej standardhandtag.) Dooria Klimatdörr 9080 Safe (Bilden visar ej standardhandtag.) Produktinformation och leveransbeskrivning V2012 9

10 Innerdörrar/öppningar: Innerdörrar: Dooria Addera Bas, vitmålad innerdörr med massiv ram. Handtag i aluminium silver. Tröskelplattor och våtrumströsklar i ek i erforderlig omfattning. Vitmålade innerdörrskarmar med ljuddämpande tätningslist. Raka öppningar med gipssmygar enligt ritning (markeras ök på ritning). Golv: 8,5 mm trägolv i ek, 3-stav, proteco lack, limfritt, är standard i samtliga rum exklusive våtutrymmen. Övergångslister: nivå-, avslutnings- och T-lister ingår inte. Ek 3-stav (standard) * (tillval) Trägolv är tidlöst och modernt. Den äkta träkänslan når du med ett trägolv från Tarkett. I något utrymme kanske det passar bättre med ett slitstarkt laminatgolv? Hemsida: Nedan visas ett urval av Tarketts tillval (VIVA) * Behandlad med Proteco Natura lack Trägolv i hela huset, exkl. våtutrymmen. Ek 2-stav * Ek plank Ask 2-stav, vitlaserad * Addera Bas Vitmålad innerdörr med massiv ram. (Bilden återger ej standardhandtag.) 522 Kungsäter Vitmålad innerdörr med massiv ram. (Bilden återger ej standardhandtag.) 1000 Polar Vitmålad slät innerdörr. (std i garage) (Bilden återger ej standardhandtag.) Bok Natur 3-stav Lönn 3-stav * Körsbär 3-stav Handtag: Hoppe Stockholm i aluminium silver Karm med ljuddämpande tätningslist! För fler tillval beställ vår tillvalsbroschyr med priser eller gå in på Valnöt 3-stav * Bambu plank * OBS! Vi avråder från att använda träslagen bok och lönn vid golvvärme eftersom dessa träslag rör sig mer än andra. Vi avråder också från att installera golvvärme i träbjälklag. Körsbär 2-stav * 10 Produktinformation och leveransbeskrivning V2012

11 Listverk: Golvlist: Slät list i ekfanerad furu, 12x56 (I de fall trägolv i ek avgår eller bytes till annat träslag levereras golvlisten i obehandlad furu.) Golvlist: Allmoge i obehandlad furu, 15x95 Golvlist: Skrealist i obehandlad furu, 15x95 Foder (till innerdörrar): Skrealist i obehandlad furu, 15x69 Foder (till innerdörrar): Släta foder i obehandlad furu, 12x56 Foder (till innerdörrar): Allmoge i obehandlad furu, 21x70 Garageportar: Garageportar: Crawford Garageport g60 Line, vit, inklusive portöppnare Magic 600 med 2 st. handsändare. Olika typer av portar och portöppnare. Taklist: Hålkäl i obehandlad furu, 15x43 Taklist: Allmoge i obehandlad furu, 15x70 Fjärrstyrd portöppnare som standard! Produktinformation och leveransbeskrivning V

12 Skåpssnickerier: Leverantör: Marbodal Kökslucka: Torö ek (eller valfri upp till prisgrupp 5) Handtag: Tråd-handtag rostfritt c/c 128 mm, 7171 Bänkskiva: Zeus silver 7487 MP i laminat med rak framkant. Köksluckor: 5 =prisgrupp Dekorlist rak anpassad till lucktyp (Under väggskåp. 54x2420) Sockel anpassad till lucktyp. Snickerier för inbyggnad av häll, ugn och mikrovågsugn. Barnsäkerhetsbeslag ingår till knivlådan och diskbänksskåpet. 1 st. bestickslåda ingår. Källsortering med två källsorteringshinkar. Rostfri diskbänksplåt inkl. vattenlås. Tätningsset för diskbänksskåp. Luckdämpare och lådor med inbyggd dämpning. K-höjd (2118 mm) är standard. Torö ek Slät ekfanerad lucka med fasad ekkant. Vitrinlucka är tillval. Skåpsstomme i vit melamin med ekframkant. Bänkskåpsluckor med stående alt. liggande fanér. Garderober (se sidan 14), Arkitekt vit, slät lucka av vitmålad spånskiva med rak kant. Knopp Point rostfri. K-höjd (2118 mm) är standard. För att fastställa ditt slutgiltiga val av kök och garderober får du via Borohus möjlighet till kontakt med någon av Marbodals experter på området, de visar dig hela utbudet och ger dig samtidigt alla tips, uppslag och priser så att du får ett kök som är uppritat och anpassat efter smak och behov. Hemsida: Kökstillbehör: Nedan visas ett urval av Marbodals lucktyper. För komplett sortiment och mer information se Marbodals hemsida: Köksblandare Gustavsberg Nautic Diskmaskinsavstängning. Snålspolande. Källsortering 400 Konstruktion med två praktiska plasthinkar för tex. organiskt köksavfall resp. övrigt. Medbringarram medföljer. (Trådkorg på bild ingår ej) Arkitekt vit Arkitekt plus Form vit Sushi Slät lucka av Slät lucka av Vitmålad ramlucka Svartbets vitmålad, belagd vitmålad MDF med av MDF. Vitrinlucka Slät lucka av MFC spånskiva. svagt rundad kant. med klart eller med svartbetsat Vitrinlucka med klart Vitrinlucka med klart frostat glas utan utseende och eller frostat glas utan eller frostat glas utan spröjs. Skåpsstomme liggande trästruktur. spröjs. Skåpsstomme spröjs. Skåpsstomme i vit melamin. Skåpstomme av vit i vit melamin. i vit melamin. MFC med färganpassad framkant. Torö vit-ek matt Slät laminatbelagd lucka med fasad ekkant. Vitrin av fanerad massiv ek lika Torö ek, med klart eller frostat glas. Skåpsstomme i vit melamin. 5 Form björk Naturell björklucka med massiv ram och fanerad spegel. Vitrinlucka med klart eller frostat glas. Skåpsstomme i vit melamin. 12 Produktinformation och leveransbeskrivning V2012

13 Nedan visas ett urval av Marbodals lucktyper. För komplett sortiment och mer information se Marbodals hemsida: Handtag och knoppar: Tråd-handtag rostfritt 7171 c/c 128 mm (Standard till kök) Point rostfritt 7124 (Standard till garderober) Marbodal har ett stort utbud av handtag och knoppar för alla stilar och smak. För komplett sortiment och mer information se Marbodals hemsida: Form ek Lindö canvas Torö valnöt Naturell eklucka Spegellucka Slät betsad med massiv ram av målad MDF. valnötsfanerad lucka och fanerad spegel. Vitrinlucka med med fasad valnötskant. Vitrinlucka med klart facettslipat, klart glas Liggande fanér. Vitrin eller frostat glas. alt. vitrinlucka med av fanerad massiv Skåpsstomme i vit spröjs och antikglas. betsad valnöt, med melamin. Skåpsstomme i vit klart eller frostat glas. melamin Skåpsstomme i vit melamin med brun framkant. 7 Torö vit-valnöt blank Slät laminatbelagd lucka med fasad betsad valnötskant. Vitrin av fanerad massiv valnöt (se Torö valnöt), med klart eller frostat glas. Skåpsstomme i vit melamin 7 8 Grappa vit Slät lucka av vitmålad MDF Vitrinlucka med klart eller frostat glas utan spröjs. Skåpsstomme i vit melamin. Iris Slät glaslucka med bakomliggande vitmålad Arkitektlucka. Endast som accentlucka i väggskåpsstorlekar. Bänkskivor: Rak framkant är standard (bild visar rundad framkant). Zeus silver 7487 MP Gomera 0777 P Brasil svart 6216 TC Laminatskivor är riktiga slitvargar. Du kan spilla och nöta i åratal utan att något dramatiskt händer dem. Och de tål upp till 180 C. Det är därför laminat har blivit ett självklart val för så många. Laminat är faktiskt det mest populära materialet till bänkskivor. Våra inredningsarkitekter har valt ut ett brett sortiment av klassiska och moderna mönster, färger och nyanser som du kommer att kunna trivas med i många år. Framkanten på en laminatskiva kan vara rak eller rundad. Nedan visas ett urval av Marbodals bänkskivor. För komplett sortiment och mer information se Marbodals hemsida: Vit 1340 UN Virvarr ljusgrå 6943 UN Stenskivor Massivt trä Massivt trä Massivt trä Oljad/hårdvaxad ek Oljad/hårdvaxad bok Hårdvaxad svartbetsad ek Grå granit (grå Bohus) Stenskivor Stenskivor Massivt trä Massivt trä Oljad/hårdvaxad körsbär Oljad/hårdvaxad amerikansk valnöt Marmor mattslipad Carrara Svart diabas (Nero Assoluto) Zeus antracit 7486 MP Wenge block 5687 TR Stenskivor Svart granit (Impala) Stenskivor Svart granit (Blankpolerad) Produktinformation och leveransbeskrivning V

14 Diskbänkar: Diskbänksplåt: i rostfritt utförande. Intra Atlantic H14 R Nedan visas ett urval av Marbodals diskänkar. För komplett sortiment och mer information se Marbodals hemsida: Intra Horizon HZD 1120D Intra Frame FRH 1400 Garderober: Garderober, linneskåp, städskåp i omfattning enligt ritning. Arkitekt vit, slät lucka av vitmålad spånskiva med rak kant. Knopp Point rostfri. K-höjd (2118 mm) är standard. Förklaringar till beteckningar på ritning: G på ritning betecknar garderob som innehåller en stång och en hylla. L på ritning betecknar linneskåp som innehåller 5 hyllor och 4 trådbackar. GL på ritning betecknar garderob som innehåller en stång, en hylla och två trådbackar. ST på ritning betecknar städskåp som innehåller städskåpsinredning (ett kemikalieskåp, en halvhylla och en slanghållare). SK på ritning betecknar speceriskåp med 1 hyllplan och 4 utdragbara backar. H på ritning betecknar hyllskåp med 5 hyllor. 14 Produktinformation och leveransbeskrivning V2012 Exempel på ST Exempel på GL

15 Skjutdörrsgarderober: Exempel på skjutdörrsgarderob: Öppningsbredd 225 cm Modell: Diamant Fyllning: Spegel med tonat glas. Profilfärg: Silver Inrede: Vit med: 4 sidor, 5 hyllor, 4 trådbackar, 2 klädstänger Gå in på för att ta del av Mirros fulla sortiment. Invändig trappa: (för 1½-planshus med inredd vind, 2-planshus, sluttningshus och hus med källare) Öppen trappa i eklaserad furu. Spjälor i borstat rostfritt stål. Spaljé och räcke runt trapphål på övervåning. Utförande som stigande räcke i trappan steghöjder. Bredd mm. Trappa levereras emballerad och sammansatt i sektioner. Stegskydd ingår. Valvinklädnad i vitmålad MDF till inklädnad runt trapphålet. Trappräcken och spaljeèr några av de viktigaste detaljerna som skapar utseendet på just din trappa. I enlighet med ditt val av räcke och spaljéer utformas även dina ledstänger. Ytbehandlingen är gjord av en vattenburen UV-klarlack som sprutas i två skikt och ger en perfekt finish och ytresistens. Vattenburen UV-klarlack innehåller inga organiska lösningmedel vilket innebär betydligt renare luft. UV-härdningen ger också ett ytskikt som är tre gånger så nötningsbeständigt. En annan viktig fördel med vattenburen UV är att den bibehåller såväl träets som lackens färg bättre. Trappsteg som är lamellimmade för hållbarhetens skull, stolpar och räcken är tillverkade ur massiva trästycken. Exempel på en standardtrappa Räcke i eklaserad furu med spjälor i rostfritt stål. Räcke i eklaserad furu. Trappor & valvinklädnader går att få i olika träslag & utföranden. Produktinformation och leveransbeskrivning V

16 Hushållsmaskiner: Mikrovågsugn, Mod. HF24M261 5 effektlägen: 900 W, 600 W, 360 W, 180 W, 90 W. Ugnsvolym: 25 l, rostfritt stål. Viktautomatik för 4 upptinings- och 3 tilllagningsprogram. Enkel inställning med knappar och nedsänkbara vred. Minnesfunktion. Displayfärg röd. Elektronisk klocka. Roterande glastallrik, diameter 31,5 cm. SpisflÄkt, Mod. LI23030SD Max kapacitet friblåsande: 400 m 3 /h. Ljud effekt vid högsta normalläge 64 db (re 1 pw). 3 hastigheter. 2x7 W lågenergiglampa. inbyggnadshäll Induktion, ramdesign Mod. EH645TE11E (inkl. hällskydd) TouchControl-styrning. 4 induktionszoner med kokkärlsavkänning. PowerBoost-funktion. Timer med avstängningsfunktion per kokzon. Äggklocka. 17 effektlägen. Digital 2-stegs restvärmeindikering. Barnsäkring. Säkerhetsavstängning. PowerManagement funktion, gör det möjligt att reglera hällens maximala effekt. Inbyggdsugn, Mod. HB23AB210S Stor ugn, 67 l. Rengöringssystem ecoclean är standard på bakvägg, Ugn med titanglansemalj. Ugnsfunktioner: över-/undervärme, varmluft, separat undervärme, varmluftgrill, stor variogrill. Digitalur. Displayfärg röd. Temperaturintervall C. Snabbstart, med automatisk återgång. Innerlucka i helglas. Löstagbara ugnsstegar tillåter att plåtar och ugnsutrustning kan dras ut ca 80 %, och ändå hanterasstabilt och säkert i ugnen. Barnsäker: funktionsspärr, mekanisk luckspärr, inbyggd. Kylfläkt. Ugnsbelysning ovanifrån. Diskmaskin, e-klass a+, Mod. SN45E204SK Energieffektivitetsklass: A+. 5 program: Intensiv 70 C, Normal 65 C, Eco 50 C, Party 45 C, Försköljning. Ljudnivå: 48 db(a) re 1 pw. 13 standardkuvert. Auto All in 1. MängdSensor. VarioSpeed. DoseringsAssistent. AquaStop. Barnsäker luckspärr. Elektr. saltindikator och glansmedelsindikator. Startfördröjning: 1-24 timmar. Avhärdningselektronik. Vario korgsystem. Höjdjusterbar överkorg. Elektronisk resttidsindikator. Servolås. Programvred med integrerad startknapp. tvättmaskin, e-klass a++, Mod. WM12E162DN Kapacitet: 1-7 kg. Energieffektivitetsklass: A++. Årlig energiförbrukning 197 kwh, baserad på 220 standardtvättcykler för bomull 60 C och 40 C vid full och halv maskin. Högsta centrifugeringshastighet: 1200 varv/min. VarioPerfect: tids- eller energioptimering av program med perfekt tvättresultat. Specialprogram: Supersnabb 15, Mix, Ylle-/handtvätt, Fintvätt/Siden. TouchControl-knappar: Lättstruket, Extra sköljning, ecoperfect, speedperfect. Programförloppet visas med lysdioder. Flerfaldigt vattenskydd. Mängdautomatik. Skumavkänning. Obalanskontroll. 30 cm stor lucköppning, vit luckram med 180 öppningsvinkel. Ljudnivå: Tvätt 59 db(a) re 1 pw, Centrifugering 76 db(a) re 1 pw LUFTkondenstumlare, Mod. wt46e364dn Kapacitet: 1-7 kg. Förbrukning vid 7 kg skåpstorr bomullstvätt: 1400 v/min 3.36 kwh minuter; 1000 v/min kwh minuter. DUO-Tronic, elektronisk fuktavkänning. SoftDry-system: Extra stor rostfri trumma med valkar i soft-design. Display för resttidsvisning. Specialprogram: Ylle finish, Mix, Outdoor, Varmt 20, Supersnabb 40. TouchControl-knappar: Skonsam, Signal, Skrynkelskydd. Skrynkelskydd, upp till 120 minuter vid programslut. Belysning i trumman. Lysdioder visar hur torr tvätten är samt när maskinen behöver rengöras. Luckhängning: höger. Monteringssats för pelarmontage ingår. Kyl/sval, 185 CM, E-klass a+, Mod. KS38RV11 Energiklass: A+, 152 kwh/år. Elektronisk temperaturstyrning och -kontroll, avläsbar via LED-panel. Total nyttovolym: 355 l. Dynamisk kylning med kylfläkt. Superkyla med automatisk återställning. 7 hyllor av säkerhetsglas, varav 5 flyttbara. Kromat flaskställ. Flyttbar låda. Grönsakslåda. Extra kraftig belysning. Vertikalt rostfritt handtag. Dörrhängning vänster, omhängbar SJÄLVAVFROSTANDE Frys, 185 CM, E-klass a+, Mod. GS32NV23 Energiklass: A+, 317 kwh/år. Elektronisk temperaturstyrning och -kontroll, avläsbar via LEDpanel. **** -frys: 244 l nyttovolym. Superinfrysning med återgångsautomatik. Akustiskt och optiskt varningssystem. Infrysningskapacitet: 20 kg per dygn. Lagringstid vid strömavbrott: 15 timmar. 2 infrysningsfack med transparent lucka. 5 frysbackar med transparent front, varav 1 BigBox. Fryskalender. Vertikalt rostfritt handtag. Easy open ventil som underlättar öppnandet av dörren. Dörrhängning höger, omhängbar Villapaket OBS! Beteckningar på hushållsmaskiner kan ändras under avtalstiden, vilket kan medföra att ersättning av beställd vara kan ske Induktionshäll är standard! 16 Produktinformation och leveransbeskrivning V2012

17 Hushållsmaskiner: Mikrovågsugn, Mod. HF25M5L2/R2 5 effektlägen: 900 W, 600 W, 360 W, 180 W, 90 W. Ugnsvolym: 21 l, rostfritt stål. Keramisk botten med en roterande antenn undertill som fördelar mikrovågorna jämnt. CookControl - 7 automatikprogram. Inverterteknologi. Minnesfunktion (2 minnesplatser). Flerstegsprogrammering, upp till 3 steg. Displayfärg vit med blå ljusdioder. Elektronisk klocka. Nedsänkbara vred. Produkten finns i både höger (R2) - och vänsterutförande (L2), ej omhängningsbar. SpisflÄkt, Mod. LI23030SD Se info på standard Villapaket. inbyggnadshäll Induktion, ramdesign Mod. EH645TE11E (inkl. hällskydd) Se info på standard Villapaket. Inbyggdsugn, Mod. HB23AB520S Stor ugn, 67 l. Rengöringssystem ecoclean är standard på bakvägg. Ugn med titanglansemalj. Ugnsfunktioner: över-/undervärme, varmluft, separat undervärme, varmluftgrill, stor variogrill. Displayfärg vit, med blå ljusdioder. Temperaturintervall C. Snabbstart, med automatisk återgång. Innerlucka i helglas. Löstagbara ugnsstegar tillåter att plåtar och ugnsutrustning kan dras ut ca 80 %, och ändå hanteras stabilt och säkert i ugnen. Digitalur. Barnsäker: funktionsspärr, mekanisk luckspärr, inbyggd. Kylfläkt. Ugnsbelysning ovanifrån. Diskmaskin, e-klass a+, Mod. SN45M503SK 5 program: Intensiv 70 C, Auto C, Eco 50 C, Party 45 C, Försköljning. Ljudnivå: 44 db(a) re 1 pw. 13 standardkuvert. Auto All in 1. Aquasensor, mängdsensor. VarioSpeed. DoseringsAssistent. AquaStop. Barnsäker funktionsspärr och luckspärr. Elektr. saltindikator och glansmedelsindikator. Startfördröjning: 1-24 timmar. Värmeväxlare. Avhärdningselektronik. Vario korgsystem. RackMatic - 3-stegs höjdställbar överkorg. Elektronisk resttidsindikator. Servolås tvättmaskin, e-klass a++, Mod. WM12E162DN Se info på standard Villapaket. LUFTkondenstumlare, Mod. wt46e364dn Se info på standard Villapaket. Kyl/sval, 185 CM, E-klass a+, Mod. KS38RA93 Energiklass: A+, 152 kwh/år. Elektronisk temperaturstyrning, den inställda,temperaturen är exakt avläsbar via utvändig digitalpanel. Total nyttovolym: 355 l. Dynamisk kylning med kylfläkt. Superkyla med automatisk återställning. 7 hyllor av säkerhetsglas, varav 5 flyttbara. Kromat flaskställ. Flyttbar låda. Grönsakslåda. LED-belysning. Långt rostfritt handtag. Inredning med rostfria detaljer. Dörrhängning vänster, omhängbar. SJÄLVAVFROSTANDE Frys, 185 CM, E-klass a+, Mod. GS32NA96 Energiklass: A+, 317 kwh/år. Elektronisk temperaturstyrning, den inställda temperaturen är exakt avläsbar via utvändig digitalpanel. Alarm-system med minnesfunktion som visar den högsta temperaturen i produkten vid strömavbrott. **** -frys: 244 l nyttovolym. Superinfrysning med återgångsautomatik. Infrysningskapacitet: 20 kg per dygn. Lagringstid vid strömavbrott: 24 timmar. 2 infrysningsfack med transparent lucka. 5 frysbackar med transparent front, varav 1 BigBox. IceTwister för att göra isbitar. Fryskalender. LED-belysning. Easy open ventil som underlättar öppnandet av dörren. Långt rostfritt handtag. Dörrhängning höger, omhängbar Rostfritt paket OBS! Beteckningar på hushållsmaskiner kan ändras under avtalstiden, vilket kan medföra att ersättning av beställd vara kan ske. 4 5 Pristillägg c:a 11,300: Produktinformation och leveransbeskrivning V

18 Hushållsmaskiner: Mikrovågsugn, Mod. HF25M6L2/R2 5 effektlägen: 900 W, 600 W, 360 W, 180 W, 90 W. Ugnsvolym: 21 l, rostfritt stål. Keramisk botten med en roterande antenn undertill som fördelar mikrovågorna jämnt. CookControl - 7 automatikprogram. Inverterteknologi - skonsam uppvärmning. Minnesfunktion (2 minnesplatser). Flerstegsprogrammering, upp till 3 steg. Displayfärg vit med blå ljusdioder. Elektronisk klocka. Nedsänkbara vred Produkten finns i både höger (R2) - och vänsterutförande (L2), ej omhängningsbar. SpisflÄkt, Mod. LI23030SD Se info på standard Villapaket. inbyggnadshäll Induktion, ramdesign Mod. EH645TE11E (inkl. hällskydd) Se info på standard Villapaket. Inbyggdsugn, Mod. HB33A1640S Stor ugn, 67 l. Rengöringssystem ecoclean är standard på bakvägg. Ugn med titanglansemalj. Ugnsfunktioner: över-/undervärme, varmluft, pizzaläge, separat undervärme, varmluftgrill, stor variogrill, liten variogrill, upptining. Displayfärg vit, med blå ljusdioder. Temperaturintervall C. Snabbstart, med automatisk återgång. Innerlucka i helglas. Löstagbara ugnsstegar tillåter att plåtar och ugnsutrustning kan dras ut ca 80 %, och ändå hanteras stabilt och säkert i ugnen. Digitalur. Barnsäker: funktionsspärr, mekanisk luckspärr, inbyggd. Kylfläkt. Ugnsbelysning ovanifrån. Diskmaskin, e-klass a, Mod. SN45M603SK 5 program: Intensiv 70 C, Auto C, Eco 50 C, Party 45 C, Försköljning. Ljudnivå: 44 db(a) re 1 pw. 13 standardkuvert. Auto All in 1. Aquasensor, mängdsensor. VarioSpeed. DoseringsAssistent. AquaStop. Barnsäker funktionsspärr och luckspärr. Elektr. saltindikator och glansmedelsindikator. Startfördröjning: 1-24 timmar. Värmeväxlare. Avhärdningselektronik. Vario korgsystem. RackMatic - 3-stegs höjdställbar överkorg. Elektronisk resttidsindikator. Servolås. tvättmaskin, e-klass a, Mod. WM12E162DN Se info på standard Villapaket. LUFTkondenstumlare, Mod. wt46e364dn Se info på standard Villapaket. Kyl/sval, 185 CM, E-klass a+, Mod. KS38RX51 Energiklass: A+, 152 kwh/år. Dörr i svart, sidor krom-inox-metallic. Elektr. temp.styrning & -kontroll, avläsbar via LED-panel. Total nyttovolym: 355 l. Dynamisk kylning med kylfläkt. 7 hyllor av säkerhetsglas, varav 5 flyttbara. Kromat flaskställ. Flyttbar låda. Grönsakslåda. LED-belysning. Långt rostfritt handtag. Dörrhängning vänster, omhängbar SJÄLVAVFROSTANDE Frys, 185 CM, E-klass a+, Mod. GS32NX51 Energiklass: A+, 317 kwh/år. Dörr i svart, sidor krom-inox-metallic. Elektronisk temperaturstyrning och -kontroll, avläsbar via LED-panel. **** -frys: 244 l nyttovolym. Superinfrysning med återgångsautomatik. Akustiskt och optiskt varningssystem. Infrysningskapacitet: 20 kg per dygn. Lagringstid vid strömavbrott: 15 timmar. 2 infrysningsfack med transparent lucka. 5 frysbackar med transparent front, varav 1 BigBox. IceTwister för att göra isbitar. Fryskalender. Easy open ventil som underlättar öppnandet av dörren. Långt rostfritt handtag. Dörrhängning höger, omhängbar Svart paket OBS! Beteckningar på hushållsmaskiner kan ändras under avtalstiden, vilket kan medföra att ersättning av beställd vara kan ske. 4 5 Pristillägg c:a 10,800: Produktinformation och leveransbeskrivning V2012

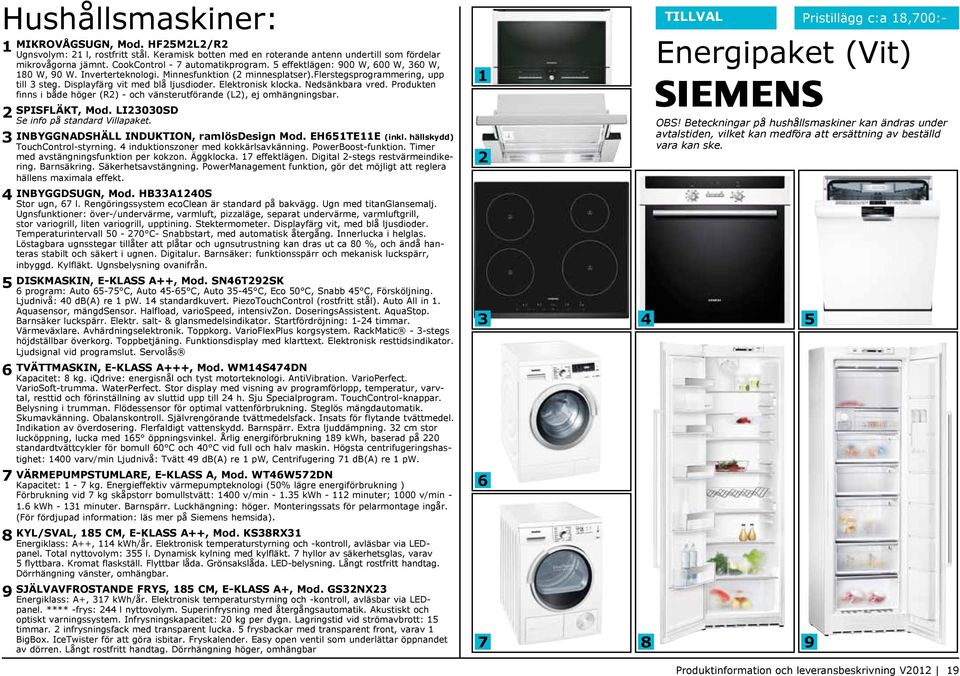

19 Hushållsmaskiner: Mikrovågsugn, Mod. HF25M2L2/R2 Ugnsvolym: 21 l, rostfritt stål. Keramisk botten med en roterande antenn undertill som fördelar mikrovågorna jämnt. CookControl - 7 automatikprogram. 5 effektlägen: 900 W, 600 W, 360 W, 180 W, 90 W. Inverterteknologi. Minnesfunktion (2 minnesplatser).flerstegsprogrammering, upp till 3 steg. Displayfärg vit med blå ljusdioder. Elektronisk klocka. Nedsänkbara vred. Produkten finns i både höger (R2) - och vänsterutförande (L2), ej omhängningsbar. SpisflÄkt, Mod. LI23030SD Se info på standard Villapaket. inbyggnadshäll Induktion, ramlösdesign Mod. EH651TE11E (inkl. hällskydd) TouchControl-styrning. 4 induktionszoner med kokkärlsavkänning. PowerBoost-funktion. Timer med avstängningsfunktion per kokzon. Äggklocka. 17 effektlägen. Digital 2-stegs restvärmeindikering. Barnsäkring. Säkerhetsavstängning. PowerManagement funktion, gör det möjligt att reglera hällens maximala effekt. Inbyggdsugn, Mod. HB33A1240S Stor ugn, 67 l. Rengöringssystem ecoclean är standard på bakvägg. Ugn med titanglansemalj. Ugnsfunktioner: över-/undervärme, varmluft, pizzaläge, separat undervärme, varmluftgrill, stor variogrill, liten variogrill, upptining. Stektermometer. Displayfärg vit, med blå ljusdioder. Temperaturintervall C- Snabbstart, med automatisk återgång. Innerlucka i helglas. Löstagbara ugnsstegar tillåter att plåtar och ugnsutrustning kan dras ut ca 80 %, och ändå hanteras stabilt och säkert i ugnen. Digitalur. Barnsäker: funktionsspärr och mekanisk luckspärr, inbyggd. Kylfläkt. Ugnsbelysning ovanifrån. Diskmaskin, e-klass a++, Mod. SN46T292SK 6 program: Auto C, Auto C, Auto C, Eco 50 C, Snabb 45 C, Försköljning. Ljudnivå: 40 db(a) re 1 pw. 14 standardkuvert. PiezoTouchControl (rostfritt stål). Auto All in 1. Aquasensor, mängdsensor. Halfload, variospeed, intensivzon. DoseringsAssistent. AquaStop. Barnsäker luckspärr. Elektr. salt- & glansmedelsindikator. Startfördröjning: 1-24 timmar. Värmeväxlare. Avhärdningselektronik. Toppkorg. VarioFlexPlus korgsystem. RackMatic - 3-stegs höjdställbar överkorg. Toppbetjäning. Funktionsdisplay med klarttext. Elektronisk resttidsindikator. Ljudsignal vid programslut. Servolås tvättmaskin, e-klass a+++, Mod. WM14S474DN Kapacitet: 8 kg. iqdrive: energisnål och tyst motorteknologi. AntiVibration. VarioPerfect. VarioSoft-trumma. WaterPerfect. Stor display med visning av programförlopp, temperatur, varvtal, resttid och förinställning av sluttid upp till 24 h. Sju Specialprogram. TouchControl-knappar. Belysning i trumman. Flödessensor för optimal vattenförbrukning. Steglös mängdautomatik. Skumavkänning. Obalanskontroll. Självrengörande tvättmedelsfack. Insats för flytande tvättmedel. Indikation av överdosering. Flerfaldigt vattenskydd. Barnspärr. Extra ljuddämpning. 32 cm stor lucköppning, lucka med 165 öppningsvinkel. Årlig energiförbrukning 189 kwh, baserad på 220 standardtvättcykler för bomull 60 C och 40 C vid full och halv maskin. Högsta centrifugeringshastighet: 1400 varv/min Ljudnivå: Tvätt 49 db(a) re 1 pw, Centrifugering 71 db(a) re 1 pw. Värmepumpstumlare, E-klass A, Mod. wt46w572dn Kapacitet: 1-7 kg. Energieffektiv värmepumpteknologi (50% lägre energiförbrukning ) Förbrukning vid 7 kg skåpstorr bomullstvätt: 1400 v/min kwh minuter; 1000 v/min kwh minuter. Barnspärr. Luckhängning: höger. Monteringssats för pelarmontage ingår. (För fördjupad information: läs mer på Siemens hemsida). Kyl/sval, 185 CM, E-klass a++, Mod. KS38RX31 Energiklass: A++, 114 kwh/år. Elektronisk temperaturstyrning och -kontroll, avläsbar via LEDpanel. Total nyttovolym: 355 l. Dynamisk kylning med kylfläkt. 7 hyllor av säkerhetsglas, varav 5 flyttbara. Kromat flaskställ. Flyttbar låda. Grönsakslåda. LED-belysning. Långt rostfritt handtag. Dörrhängning vänster, omhängbar. SJÄLVAVFROSTANDE Frys, 185 CM, E-klass a+, Mod. GS32NX23 Energiklass: A+, 317 kwh/år. Elektronisk temperaturstyrning och -kontroll, avläsbar via LEDpanel. **** -frys: 244 l nyttovolym. Superinfrysning med återgångsautomatik. Akustiskt och optiskt varningssystem. Infrysningskapacitet: 20 kg per dygn. Lagringstid vid strömavbrott: 15 timmar. 2 infrysningsfack med transparent lucka. 5 frysbackar med transparent front, varav 1 BigBox. IceTwister för att göra isbitar. Fryskalender. Easy open ventil som underlättar öppnandet av dörren. Långt rostfritt handtag. Dörrhängning höger, omhängbar Energipaket (Vit) OBS! Beteckningar på hushållsmaskiner kan ändras under avtalstiden, vilket kan medföra att ersättning av beställd vara kan ske Pristillägg c:a 18,700:- Produktinformation och leveransbeskrivning V

20 Sanitetsutrustning (i omfattning enligt ritning): Kök: Snålspolande ettgreppsblandare Gustavsberg Nautic krom (204096) med avstängning för diskmaskin, vattenlås. (Bild på köksblandare finns på sidan 12.) Underlägg (läckagevarnare) 60x60 till diskmaskin, kyl/sval och frys. Badrum: Svedbergs WC-stol 9085, golvmodell med 2-knappspolning. Gummimanchett. Sitthöjd 43 cm. Svedbergs Emaljbadkar 1200 vit, 160x70 Snålspolande badkarsblandare Gustavsberg Nautic krom (206433), inklusive duschset Nautic 1 krom. Svedbergs duschhörna Entré 90x90 vit med klarglas (679090). Snålspolande termostatblandare Gustavsberg Nautic krom (206387), inklusive duschset Nautic 1 krom. Sanitetsporslin och eventuella badrumsinredningar kommer från Svedbergs. I Svedbergs lättöverskådliga badrumsbok finner du hela sortimentet med priser. Behöver du tala med en expert på området kan vi guida dig vidare till personal på Svedbergs huvudkontor som står till ditt förfogande. Hemsida: Till badrum levereras badrumsmiljö. Svedbergs underdel Classic 90 cm med lådfronter i ek och porslinstvättställ (24904). Bygelhandtag krom (12349) Svedbergs spegelskåp Top-Line 90 cm, ek inklusive spegeldörrar med lysrörsbelysning 1x13 w och tvättställsbelysning 1x8 w, 230V uttag (17950). Snålspolande ettgreppsblandare Gustavsberg Nautic krom (214041) med lyftventil. Vattenlås. Till badrum levereras handdukstork LVI Athen -S krom. WC: Svedbergs WC-stol 9085, golvmodell med 2-knappspolning. Gummimanchett. Sitthöjd 43 cm. Till WC levereras badrumsmiljö. Svedbergs tvättställ Easy 55 cm i porslin med underdel, 2 dörrar inkl. handtag (710551). Spegel med 2 sidoljus lysrör (70255). Snålspolande ettgreppsblandare Gustavsberg Nautic krom (214041) med lyftventil. Vattenlås. Klädvård: Tvättbänk Nimo NB 1200 TMSK 120 cm eller NB 1000 TMS 100 cm beroende på utrymme. Finns i vitt. Snålspolande ettgreppsblandare Gustavsberg Nautic krom (se köksblandare ovan) med avstängning för tvättmaskin. Vattenlås. Entré Duschhörna Duschset Övrigt: Utvändig väggvattenutkastare. Avloppsluftare (Hole in one). NB 1200 TMSK 120 cm Tvättbänk NB 1000 TMS 100 cm Tvättbäcksblandare: Gustavsberg Nautic. (För bild se sid. 12 kökstillbehör) 20 Produktinformation och leveransbeskrivning V2012

21 Nedan visas inspirationsbilder och exempel på tillval. För fler tillval gå in på Svedbergs hemsida: Badkarsblandare Duschblandare Spegel till WC Tvättställsblandare WC-inrede Badinrede VUK Vill du dölja utrymmet under kan du komplettera med tilläggsfronter. Badkar Väggvattenutkastare WC-stol Handdukstork Produktinformation och leveransbeskrivning V

22 El-material: Fasadmätarskåp. Brandvarnare (batteridriven). Fasadmätarskåp Centraldammsugare: Snabbare och bekvämare städning! Istället för att lyfta fram en tung, otymplig dammsugare ur städskåpet, plockar du bara fram den lätta, smidiga slangen. Du slipper dra omkring på en maskin som stöter emot och för oväsen. Plugga in slangen i uttaget och nå alla utrymmen på hela våningen. Smartare städning kort och gott! Renare - även de minsta partiklarna försvinner! Skillnaden är stor. En traditionell dammsugare blåser ut microdamm medan nya CanVac tar med även de minsta partiklarna. Braskaminer: Contura 550:1 Contura 556:1 Contura 35T:1 Contura 750A Här visas ett urval av Nibes sortiment av braskaminer. För komplett sortiment gå in på Vid köp av braskamin ingår anslutning för uteluft (ej spirorör), golvplåt, skorsten, schakt. Till hus med takpannor ingår även taksteg och vid behov skorstensplattform alt. skorstensstege. Fläkt är tillval och eventuell golvlist ingår inte. 22 Produktinformation och leveransbeskrivning V2012

23 Värmepumpen arbetar efter principen flytande kondensering, varför panndelen är försedd med ett 25-liters temperaturutjämningskärl. NIBE F750 är inte dockningsbar till andra värmekällor. Värme och ventilation för Displayenhet med tydlig färgskärm vattenburet Avgiven kompressoreffekt 1,5-6,5 kw system: Energi- och effektsnål frånluftsvärmepump med inverterstyrd kompressor Avluftstemperatur ner till -15 C Vitlackerad frånluftsvärmepump Nibe F750 (eller motsvarande produkt från ComfortZone) Lågenergifläkt som ger värme, varmvatten, ventilation och återvinning. Lågenergicirkulationspump, klass A Frånluftsvärmepumpen Utegivare/innegivareär ett helt värmepaket som innehåller: Projektering Mäter och och leverans loggar medelinomhustemperatur av värmepump för under uppvärmning uppvärmningssäsongen krav och behov. (Gruppsäkring 20A krävs.) som är anpassad efter Varmvattenberedare, volym 180 liter. Schemaläggning av värme, ventilation och varmvatten samt semesterläge. Komplett kanalsats för ventilation och Genom att schemalägga kan du minska dina energikostnader ytterligare. erforderliga ventilationsdetaljer. Kondensisolering Kan styra upp till fyra värmesystem, med olika temperaturnivåer till avluftskanaler. Takhuvar. Injustering Fasindividuell av ventilationsanläggningen effektvakt och OVK-besiktning. Kommunicerbar med GSM (tillbehör) Tilluft via ventiler Inbyggt volymkärl i väggar/fönster. på 25 l Kanalsats med nätmatta och takhuv från spisfläkt. Läs mer om NIBE F750 på Golvvärmepaket och radiatorer ingår inte. Principskiss F Luft transporteras från rum med uteluftsdon till rum med frånluftsdon. En frånluftsvärmepump med världsunik teknik och hög kapacitet för effektiv återvinning! Du slipper dyra borrhål! C När rumsluften passerat värme pumpen släpps den ut. Tempera turen på luften har då sänkts eftersom värmepumpen har tagit tillvara energin i rumsluften. Energi tas från den varma inomhusluften och återvinns till ny skön värme och varmvatten. Innan den använda inomhusluften ventileras bort, kyls denna ned till som kallast 15 grader. Varvtalsstyrd kompressor (vilket gör att ljudnivån varierar beroende på vilken temperatur det är utomhus) och inomhusgivare känner av direkt solinstrålning och får pumpen omedelbart att varva ner. Återvinningsgraden, energisnålheten och miljövänligheten blir därmed enastående. På köpet får du en frisk, fräsch luft inomhus. Frånluftsvärmepumpen (kompressorn) följer husets effektbehov för optimal prestanda i ett hus med bra klimatskal. Passar i hus mellan kvm Extra el-tillskott finns för att hantera de kallaste dagarna. Pumpen är husets termostat och sköter värmehållningen. Eller motsvarande produkt från ComfortZone. Värmepumpen som ger dig all värme, allt varmvatten, frisk ventilerad inomhusluft samt mycket hög besparing av el. NIBE F750 FRÅNLUFTSVÄRMEPUMP Sma & en NIBE F7 kostnad likström skydd a elpatro vilket d huset, lågtemp tet är a Värmep delen ä inte doc Ener Disp Avg Avlu Låge Låge Uteg Mät säso Sche Gen Kan Fasin Kom Inby Läs mer ån och ng och ygglovs- E Uteluft tas in i huset. A Den varma rumsluften tas in i kanalsystemet. D F750 för sör jer huset med både varm vatten och rums värme. B Den varma rums luften leds till F750. I samband med att ritningarna för ansökan om bygglov är klara till handa håller vi en energi- och kostnadskalkyl som tar hänsyn till husets storlek, det geografiska läget samt placering på tomten. Dessa beräkningar är till hjälp vid ditt val av uppvärmningsalternativ. E Uteluft tas in i huse KIF SE NIBE F750/F XA XXXXXX Produkten är anpassad för de nya byggreglerna BBR 16. Från och med 2010 gäller strängare byggregler gällande energiåtgång och installerad effekt. För att bygganmälan ska beviljas måste bygglovs- Produktinformation och leveransbeskrivning handlingarna alltid inkludera energi- och effektberäkning. V A Den varma rumsluft tas in i kanalsystem

24 SE GB DE NL FI MAV UKV MONTERINGSANVISNING Utjämningskärl för värmesystem INSTALLATION INSTRUCTIONS Buffertank for heating systems MONTAGEANLEITUNG Pufferspeicher für Heizsysteme TECHNISCHE INFORMATIE Buffertank voor verwarming ASENNUSOHJE Lämpöpuskurisäiliö lämmitysjärjestelmiin Värme och ventilation för vattenburet system: Nibe 1245 bergvärmepump VVB 180 liter För fler tillval gå in på Nibes hemsida: Nibe FLM 30 Frånluftsmodul inkl. UKV 100 komplett ventilation och injustering. Nibe UKV 100 Utjämningskärl för värmesystem Så här fungerar det Bergvärme är ren solenergi. Solvärmen lagras nämligen i marken. Först på ytan, medan du vårstädar i trädgården. Sedan allt längre ner, medan du semestrar i hängmattan. Den dag du räfsar ihop de sista höstlöven, har det lagrats tillräckligt med gratis energi för att värma upp ditt hus även en rekordkall vinter. En sak bör kanske tilläggas. Även den uslaste sommar räcker för att lagra tillräckligt med värmeenergi under din tomt. Kollektorn hämtar upp värmen Med en vätskefylld slang, även kallad kollektor, kan du hämta upp lagrad solvärme djupt ner i berget, nere på sjöbotten eller någon meter under gräsmattan. Ofta används samlingsbegreppet bergvärme om samtliga värmekällor det vill säga bergvärme, ytjordvärme, sjövärme och grundvattenvärme. Vilken typ av värmekälla just du bör ha avgörs av husets energibehov, ditt värmesystem och hur din tomt är beskaffad. Värmepumpen koncentrerar energin Själva värmepumpen koncentrerar den lagrade värmeenergin så pass att den kan värma upp vattnet i både duschar och golvvärme/radiatorer. Så här går det till. Vätskan i slangen cirkulerar och värms upp av den lagrade solvärmen nere i marken eller i sjön. När vätskan passerar uppe i värmepumpen möter den ett annat slutet system. Det innehåller ett köldmedium med förmåga att bli gas vid mycket låg temperatur. En kompressor höjer under högt tryck det nu gasformiga köldmediets temperatur avsevärt. Och via en kondensor avges värmen ut till husets värmesystem, samtidigt som köldmediet återgår till flytande form beredd att på nytt bli gas och redo att hämta ny värmeenergi. 24 Produktinformation och leveransbeskrivning V2012
