1 SBR, Effektiv och erfaren S. Morling SWECO ENVIRONMENT AB, Box 34044, STOCKHOLM, och Mark och Vattenteknik, KTH, Stockholm

2 1. Introduktion Kort historik 2. Några invändningar mot SBR och svar via erfarenheter 3. Perspektiv, i kristallkulan

3 1. Introduktion Kort historik

4 Låt oss gå ca 110 år tillbaka i tiden: Citat (fri översättning): Naturligtvis uppkommer nu frågan om vad som händer med de döda bakterierna, som gått under i kampen för tillvaron. Ja, deras granne och artfrände kommer inte hysa någon högaktning, utan glatt betrakta sin döde vän som vilken smaklig fisk som helst och kalasa på honom! (Dibdin (1897), Superintendent vid London Gas and Water Works) Hur kan mikrobiell kannibalism vara patenterbar?

Ja, deras granne och artfrände kommer inte hysa någon högaktning, utan glatt betrakta sin döde vän som vilken

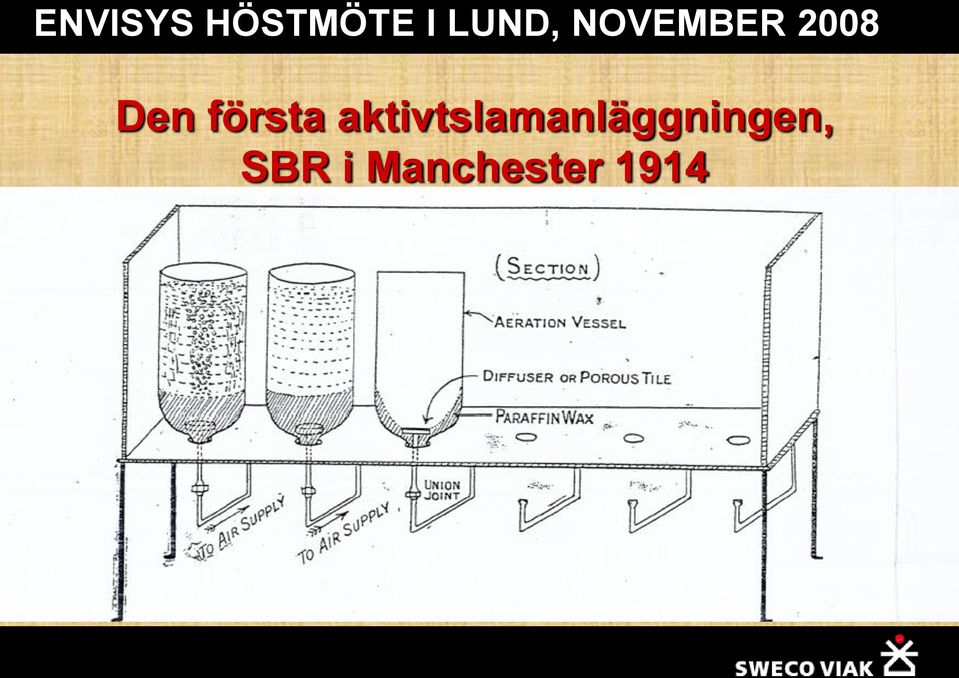

5 Den första aktivtslamanläggningen, SBR i Manchester 1914

6 Den första SBR anläggningen i Sverige, troligen 1960, fanns vid försöksanläggningen i Lund (CIT)

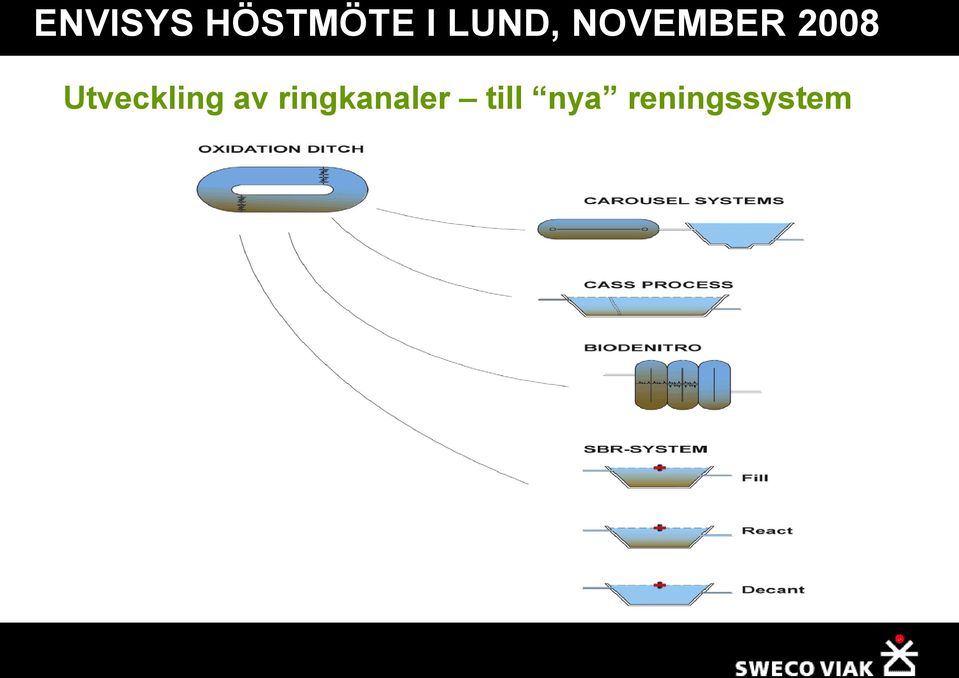

7 Utveckling av ringkanaler till nya reningssystem

8 En av Sveriges första SBR-anläggningar, Ölmanäs, Kungsbacka

9 2. Några invändningar mot SBR och svar via erfarenheter Påstående 1 SBR är komplicerad Kommentar: Många tidiga SBR-anläggningar användes för campingplatser och liknande etablissemang!

10 2. Några invändningar mot SBR och svar via erfarenheter Påstående 2 SBR är bara lämplig för små anläggningar Kommentar: SBR-anläggningar har byggts för exempelvis Dublin, Irland ca 2,0 miljoner pe.

11 Nowy Targ

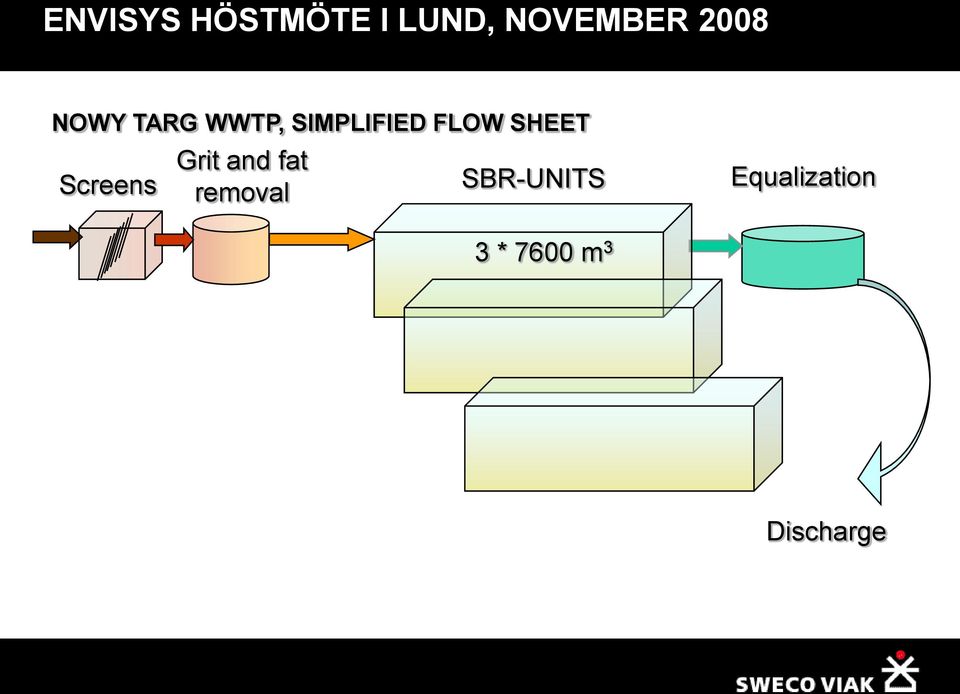

12 NOWY TARG WWTP, SIMPLIFIED FLOW SHEET Screens Grit and fat removal SBR-UNITS Equalization 3 * 7600 m 3 Discharge

13 NVISYS HÖSTMÖTE I LUND, NOVEMBER 2008 BR-anläggningen i Nowy Targ, Polen, dimensionerad för pe drift sedan 1995

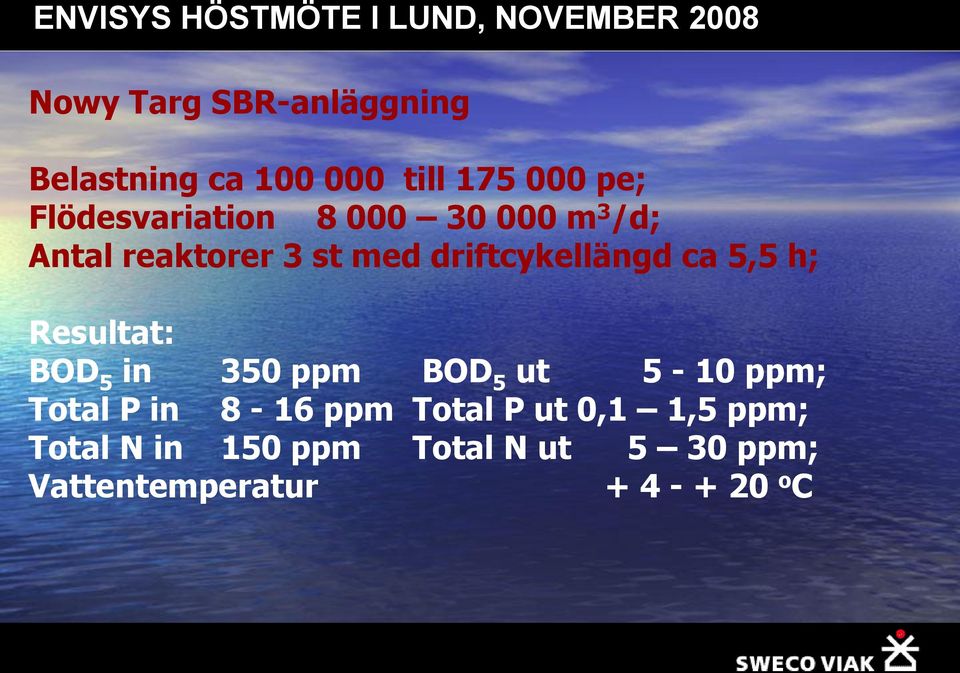

14 Nowy Targ SBR-anläggning Belastning ca till pe; Flödesvariation m 3 /d; Antal reaktorer 3 st med driftcykellängd ca 5,5 h; Resultat: BOD 5 in 350 ppm BOD 5 ut 5-10 ppm; Total P in 8-16 ppm Total P ut 0,1 1,5 ppm; Total N in 150 ppm Total N ut 5 30 ppm; Vattentemperatur o C

ca 5,5 h; Resultat: BOD 5 in 350 ppm BOD 5 ut 5-10 ppm; Total P in 8-16 ppm

15 mg total N/l 30 Kvävereduktion, Nowy Targ ARV, vinter och sommar Consent level for N Discharge N, 3 rd quarter2005, T = o C Discharge N, 1 st quarter 2005, T = 6-10 o C Nos of observations

C Discharge N, 1 st quarter 2005, T = 6-10 o C 0 1 2 3 4 5 6 7 8 9 10 11

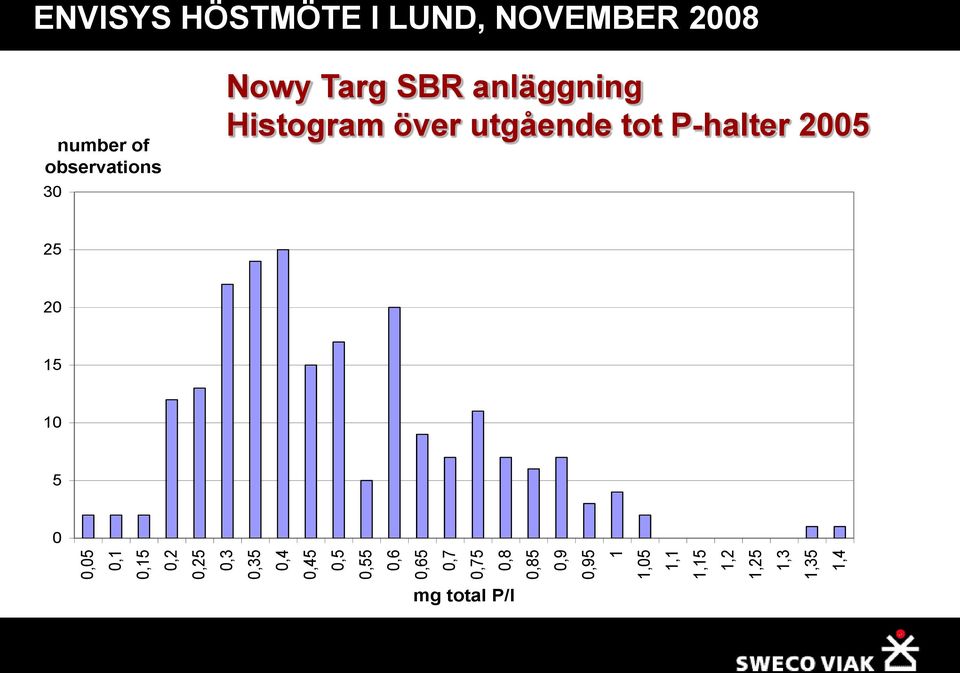

16 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 0,6 0,65 0,7 0,75 0,8 0,85 0,9 0,95 1 1,05 1,1 1,15 1,2 1,25 1,3 1,35 1,4 ENVISYS HÖSTMÖTE I LUND, NOVEMBER 2008 number of observations 30 Nowy Targ SBR anläggning Histogram över utgående tot P-halter mg total P/l

HÖSTMÖTE I LUND, NOVEMBER 2008 number of observations 30 Nowy Targ SBR

17 2. Några invändningar mot SBR och svar via erfarenheter Påstående 3 Det är inte logiskt att behandla avloppsvatten satsvis Kommentar: Tack och lov äter vi inte kontinuerligt, ej heller sitter vi hela dagen på toaletten!

behandla avloppsvatten satsvis Kommentar: Tack och lov

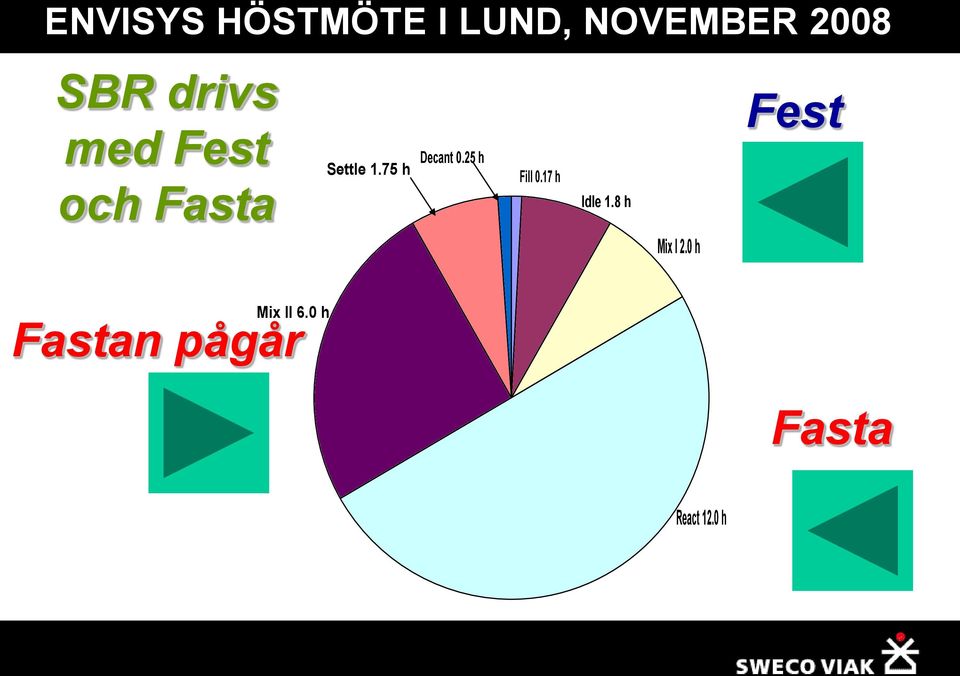

18 SBR drivs med Fest och Fasta Settle 1.75 h Decant 0.25 h Fill 0.17 h Idle 1.8 h Mix I 2.0 h Fest Mix II 6.0 h Fastan pågår Fasta React 12.0 h

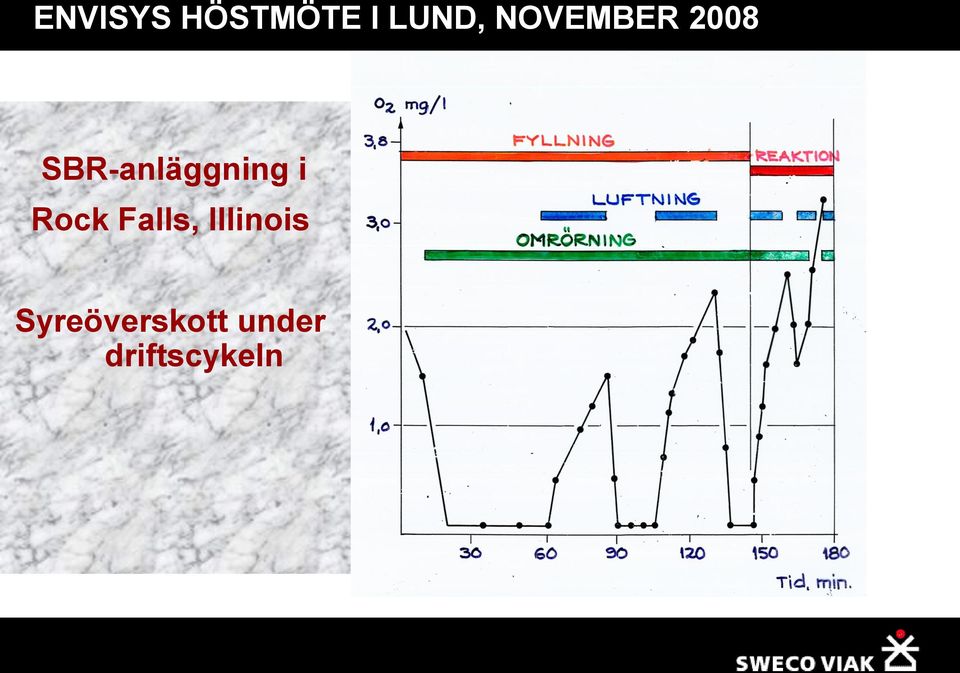

19 SBR-anläggning i Rock Falls, Illinois Syreöverskott under driftscykeln

20 JANUARY FEBRUARY MARCH APRIL MAY JUNE JULY AUGUST SEPTEMBER ENVISYS HÖSTMÖTE I LUND, NOVEMBER 2008 Nowy Targ SBR anläggning Sludge Quality Index variationer SQI ml/g SBR unit 1 SBR unit 2 SBR unit Month 2005

Targ SBR anläggning Sludge Quality Index variationer SQI

21 2. Några invändningar mot SBR och svar via erfarenheter Påstående 4 SBR fungerar inte norr om Dalälven Kommentar: Tack och lov vet inte bakterierna i SBR-anläggningarna utanför Gällivare om, att de befann sig norr om Dalälven!

22 Tidig erfarenhet av en liten SBR-anläggning i Gällivare Biologisk fosforreduktion som funktion av temperaturen

Skaulo avloppsreningsverk, Gällivare kommun Resultat från intensivkontroll i maj 2008: Temperatur 2 3 o C BOD 7 in/ut (tidigare resultat) 170/< 12 mg/l COD

23 Skaulo avloppsreningsverk, Gällivare kommun Resultat från intensivkontroll i maj 2008: Temperatur 2 3 o C BOD 7 in/ut (tidigare resultat) 170/< 12 mg/l COD in/ut / < 30 mg/l Total P in/ut 1,43 0,7/0,19 0,28 mg /l Kvävefraktioner Tot N in/ut NH 4 -N in/ut NO 3 -N in/ut ca 8/6,6 mg N/l 5,8/2,0 mg N/l 0,1/4,2 mg N/l

24 2. Några invändningar mot SBR och svar via erfarenheter Påstående 5 SBR kan inte ge kvävereduktion Kommentar: Återigen, bakterierna är inte informerade!

25 g Nred/kg VSS/h ENVISYS HÖSTMÖTE I LUND, NOVEMBER Holbaek SBR anläggning Relation mellan y = x R 2 = N-belastning och specifik kvävereduktion Driftdata kg N/d

26 Holbaek SBR anläggning, utsläpp under tre år Parameter 2006, utsläppsnivåer mg/l 2005, utsläppsnivåer mg/l 2004, utsläppsnivåer mg/l Tillståndsnivå mg/l Antal analyser SS < BOD < COD < Total N 24 - Sommar < Vinter < 6 9 Total P <

27 3. Perspektiv, i kristallkulan * Anammox med SBR-teknik; I Europa sker de flesta forskningprojekten inom Anammox med SBRteknik! * MBR integrerad i SBR-teknik; Kan höja kapaciteten, liksom för övriga aktivt slamsystem! * Granulerad Aktivt Slam; Kan SBR ge en bättre förutsättning för att etablera en granulering av slammet i teknisk skala?

29 TACK FÖR UPPMÄRKSAMHETEN!
