1 Hydrauliska & Manuella verktyg FPO

2 Referenser Artikel nr Sida Artikel nr Sida Artikel nr Sida HYDRALISKT ARBETSCENTER 230V FÖR MASSIVA SKENOR 7 SAMT ERIFLEX FLEXIBAR Bockningsverktyg Stans Hydraulisk Kap Skärblad till Hydraulisk kap Hydraulpump 230V + fot kontroll Hydraulpump 115V + fot kontroll Hydraulolja 0,946 liter HYDRALISKT ARBETSCENTER 115V FÖR MASSIVA SKENOR 7 SAMT ERIFLEX FLEXIBAR ,5 mm stans ,5 mm hålbild mm stans mm hålbild mm stans mm hålbild mm stans mm hålbild mm stans mm hålbild mm stans mm hålbild ,5x13 mm stans ,5x13 mm hålbild x18 mm stans x18 mm hålbild x20 mm stans x20 mm hålbild x20 mm stans x20 mm hålbild , mothåll mothåll Stans hållare 6, Stans hållare Hålbildshållare /16 Stans - 1/4 Bult /16 hålbild - 1/4 Bult /8 Stans - 5/16 Bult /8 hålbild - 5/16 Bult /32 Stans - 7/16 Bult /32 hålbild - 7/16 Bult /16 Stans - 1/2 Bult /16 hålbild - 1/2 Bult PB PB PB ERIFLEX FLEXIDRILL ERIFLEX FLEXIDRILL Imperial BD 16-6, BD BD 50-12, BD 16-8, Arbetsbänk - FT Kit Tool ruler HFST-R 11, Hydraulisk kap HFST Verktygs Guide HFST-B Verktygsblad HFST-C Skalkniv SOK Ersättningsblad till SOK Skalverktyg - MFS Blad set till MFS Blad set till MFC DRCK Bockningsverktyg - MFB Vridverktyg - MFT Kapverktyg Manuellt bockningsverktyg - MCBB ERICO SWEDEN Box Malmö Sverige Phone: Fax: VARNING ERICO produkterna får endast installeras och användas enligt anvisningar i ERICOs produktinstruktionsblad och träningsmateriel. Instruktionsblad tillhandahålls på och från din ERICO kundservicerepresentant. Felaktig installation, missbruk, felaktig användning eller underlåtelse att fullständigt följa ERICOs instruktioner och varningar kan orsaka tekniskt fel på produkten, skada på egendom, allvarlig kroppsskada och dödsfall. GARANTI ERICO-produkterna garanteras vara fria från material- och tillverkningsfel vid tidpunkten för avlämnande till leverans. INGA ANDRA GARANTIER, VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA, (INKLUDERANDE GARANTIER AVSEENDE SÄLJBARHET ELLER ANVÄNDBARHET FÖR ETT VISST SYFTE) GES I SAMBAND MED FÖRSÄLJNING ELLER ANVÄNDNING AV NÅGON ERICO-PRODUKT. Krav baserade på fel, brister, defekter eller ickekompatibilitet, vilka kan fastställas vid en granskning, skall göras skriftligen inom fem dagar från det att Köparen mottagit varan. Övriga krav skall göras skriftligen till ERICO inom sex månader från tidpunkten för avlämnande till leverans eller transport. Produkter med påstådda defekter eller kompatibilitetsbrister måste, efter ERICOs föregående skriftliga godkännande, i enlighet med ERICOs standardvillkor och rutiner för reklamationer, omgående returneras till ERICO för inspektion. Krav som inte ställs i enlighet med ovanstående villkor eller inom den tillämpliga tidsperioden kommer inte att behandlas. ERICO kan aldrig hållas ansvarigt om produkterna har lagrats eller använts i strid med produktens specifikationer och rekommenderade procedurer. ERICO får enligt gottfinnande antingen reparera eller ersätta ickekompatibla eller defekta produkter för vilka ERICO är skyldigt att återbetala inköpspriset till Säljaren. DE OVAN NÄMNDA PÅFÖLJDERNA UTGÖR KÖPARENS EXKLUSIVA PÅFÖLJDER FÖR GARANTIBROTT OCH FÖR KRAV, OAVSETT OM DESSA BASERAS PÅ AVTAL, SKADESTÅND ELLER VÅRDSLÖSHET, FÖRLUST ELLER SKADA ORSAKAD AV FÖRSÄLJNING ELLER ANVÄNDANDE AV NÅGON PRODUKT. ANSVARSBEGRÄNSNING ERICO avsäger sig allt ansvar som inte är direkt hänförligt till uppsåt eller grov vårdslöshet hos ERICOs personal. Skulle ERICO hållas ansvarigt skall ansvaret under inga omständigheter överskrida den totala avtalsenliga köpesumman. ERICO skall under inga omständigheter hållas ansvarigt för uteblivna affärstillfällen eller utebliven vinst, driftstopp, dröjsmål, kostnader för arbetskraft, reparationer eller material, eller någon annan liknande eller icke liknande följdskada eller förlust hos köparen. 2

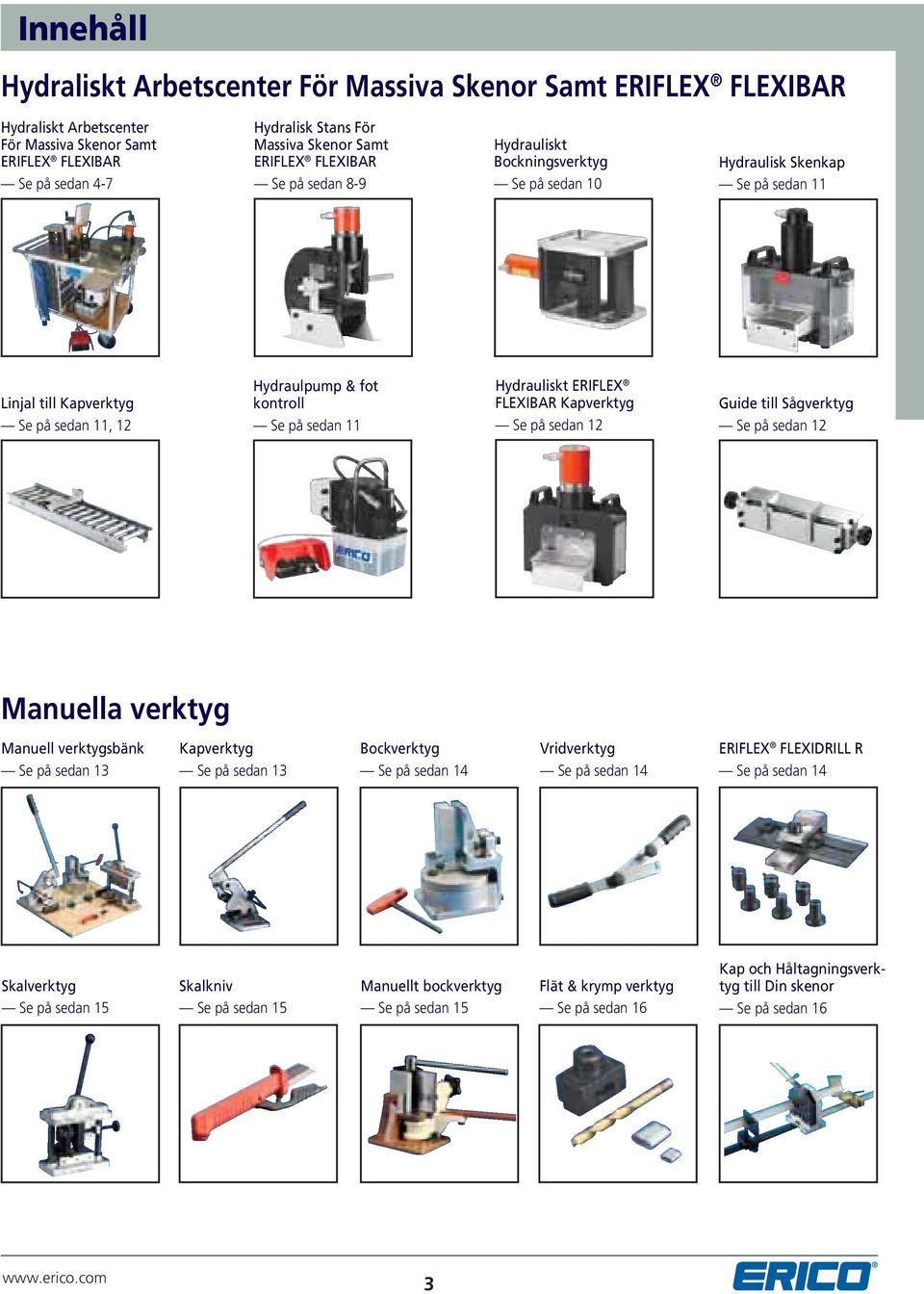

3 Innehåll Hydraliskt Arbetscenter För Massiva Skenor Samt ERIFLEX FLEXIBAR Hydraliskt Arbetscenter För Massiva Skenor Samt ERIFLEX FLEXIBAR Se på sedan 4-7 Hydralisk Stans För Massiva Skenor Samt ERIFLEX FLEXIBAR Se på sedan 8-9 Hydrauliskt Bockningsverktyg Se på sedan 10 Hydraulisk Skenkap Se på sedan 11 Linjal till Kapverktyg Se på sedan 11, 12 Hydraulpump & fot kontroll Se på sedan 11 Hydrauliskt ERIFLEX FLEXIBAR Kapverktyg Se på sedan 12 Guide till Sågverktyg Se på sedan 12 Manuella verktyg Manuell verktygsbänk Se på sedan 13 Kapverktyg Se på sedan 13 Bockverktyg Se på sedan 14 Vridverktyg Se på sedan 14 ERIFLEX FLEXIDRILL R Se på sedan 14 Skalverktyg Se på sedan 15 Skalkniv Se på sedan 15 Manuellt bockverktyg Se på sedan 15 Flät & krymp verktyg Se på sedan 16 Kap och Håltagningsverktyg till Din skenor Se på sedan

4 Hydraliskt Arbetscenter För Massiva Skenor Samt ERIFLEX FLEXIBAR Hydraulisk Skenkap Hydraulisk Sken & ERIFLEX FLEXIBAR Stans ERICO DEsign Tillverkad i Frankrike 4-vägs ventil 4

5 Programmerbar vinkelkontroll V bockning Z bockning Räta ut Hydrauliskt Bockningsverktyg Bockverktyg med höjdinställning Hydrauliskt ERIFLEX FLEXIBAR Kapverktyg (Ej inkluderat för den Europeiska marknaden. Inkluderat för den Nordamerikanska marknaden.) Hydraulpump & fot kontroll 5

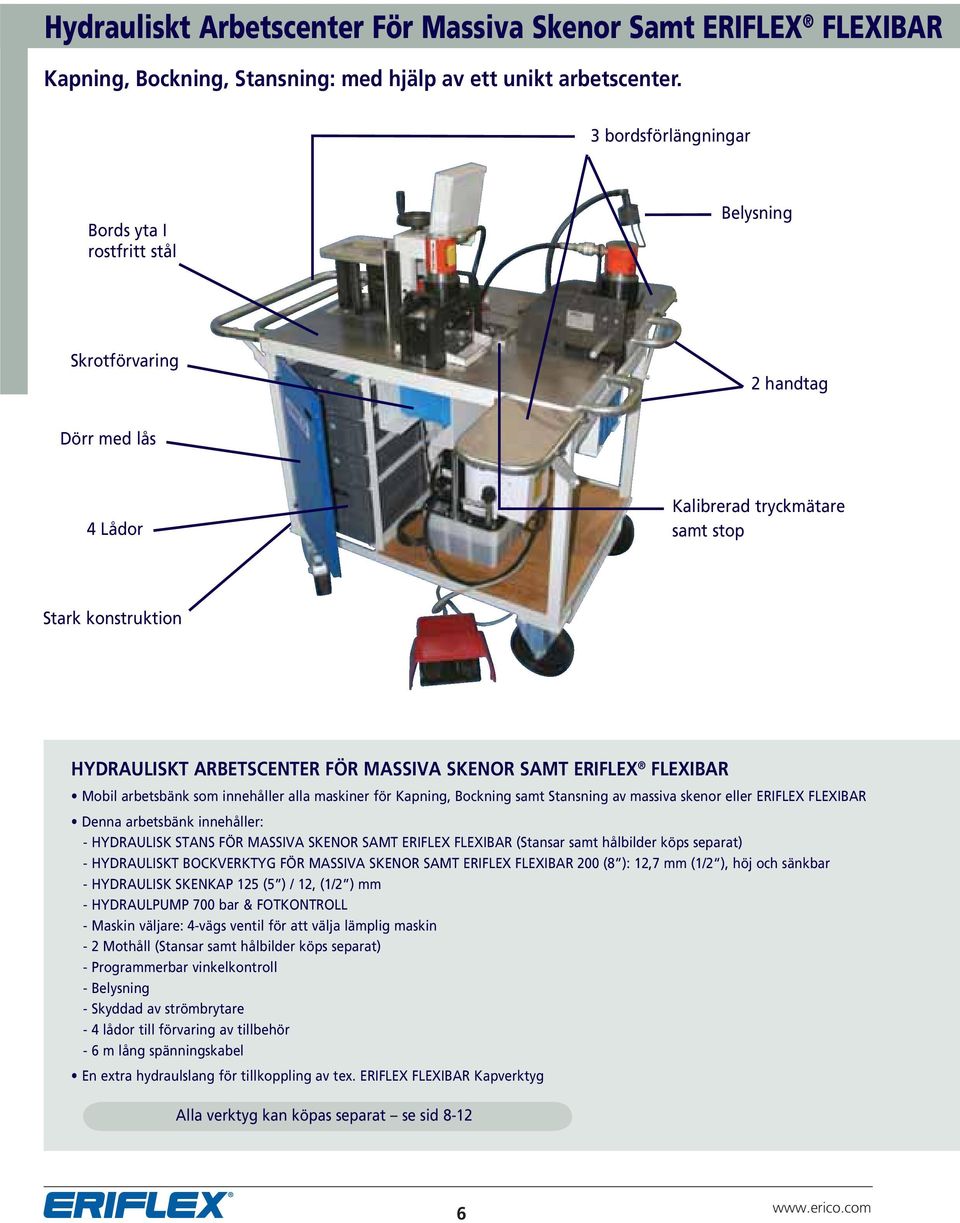

6 Hydrauliskt Arbetscenter För Massiva Skenor Samt ERIFLEX FLEXIBAR Kapning, Bockning, Stansning: med hjälp av ett unikt arbetscenter. 3 bordsförlängningar Bords yta I rostfritt stål Belysning Skrotförvaring 2 handtag Dörr med lås 4 Lådor Kalibrerad tryckmätare samt stop Stark konstruktion HYDRAULISKT ARBETSCENTER FÖR MASSIVA SKENOR SAMT ERIFLEX FLEXIBAR Mobil arbetsbänk som innehåller alla maskiner för Kapning, Bockning samt Stansning av massiva skenor eller ERIFLEX FLEXIBAR Denna arbetsbänk innehåller: - HYDRAULISK STANS FÖR MASSIVA SKENOR SAMT ERIFLEX FLEXIBAR (Stansar samt hålbilder köps separat) - HYDRAULISKT BOCKVERKTYG FÖR MASSIVA SKENOR SAMT ERIFLEX FLEXIBAR 200 (8 ): 12,7 mm (1/2 ), höj och sänkbar - HYDRAULISK SKENKAP 125 (5 ) / 12, (1/2 ) mm - HYDRAULPUMP 700 bar & FOTKONTROLL - Maskin väljare: 4-vägs ventil för att välja lämplig maskin - 2 Mothåll (Stansar samt hålbilder köps separat) - Programmerbar vinkelkontroll - Belysning - Skyddad av strömbrytare - 4 lådor till förvaring av tillbehör - 6 m lång spänningskabel En extra hydraulslang för tillkoppling av tex. ERIFLEX FLEXIBAR Kapverktyg Alla verktyg kan köpas separat se sid

7 Stor arbetsyta Graverad bordsskiva för mätning Dörr med lås Lyftanordning för gaffeltruck Extra hydraulslang & 6 m lång spänningskabel Låsbara hjul Elektrisk panel med strömbrytare 1380 Artikel nr HYDRAULISKT ARBETSCENTER 230V FÖR MASSIVA SKENOR SAMT ERIFLEX FLEXIBAR (ERIFLEX FLEXIBAR Kapverktyg ej inkluderat) HYDRAULISKT ARBETSCENTER 115V FÖR MASSIVA SKENOR SAMT ERIFLEX FLEXIBAR (inklusive ERIFLEX FLEXIBAR Kapverktyg)

8 Hydraulisk Stans för Massiva skenor samt ERIFLEX FLEXIBAR Koppar eller aluminium skenor & ERIFLEX FLEXIBAR Maximal kapacitet - Djup på gapet: 130 mm (5 ) - Maximal sken tjocklek: 12,7 mm (1/2 ) Maximalt hydraultryck: 700 bar (10,000 PSI) Stark mekanisk konstruktion Snabba byten av stansar & hålbilder Platt och ren hålkant Spetsad stans för att lätt justera hålpositionen Kalibrerade sid och djupmått samt stopp Stort antal stansar samt hålbilder tillgängliga från 6,5 till 20 mm (5/16-8/16 ) + ovala Arbetsposition: Horisontal (installerad på arbetsbänken) 1. Snabb igång sättning inga verktyg behövs 2. Maximal kapacitet - Djup: 130 mm ø 6,5 ø Tre positioner 4. Runda & ovala hål 0º 45º 90º 90 endast möjligt tillsammans med arbetscenter. Om stansen köps separat, är endast två positioner möjliga: 0 och Unik på marknaden

9 Hydraulisk Stans för ERIFLEX FLEXIBAR samt massiva skenor Stans Maskin Stans Metriska runda hål Stans (fig. 1) Hålbild (fig. 2) Mothåll (fig. 5) ,5 mm ,5 mm , mm mm , mm mm , mm mm , mm mm mm mm Metriska ovala hål (Stansar samt hålbilder och hållare kan fås efter förfrågan) Stans (fig. 3) Hålbild (fig. 4) Mothåll (fig. 5) ,5x13 mm ,5x13 mm , x18 mm x18 mm x20 mm x20 mm x20 mm x20 mm Imperial storlekar runda hål Stans (fig. 1) Hålbild (fig. 2) Mothåll (fig. 5) /16 Stans - 1/4 Bult /16 Hålbild - 1/4 Bult , /8 Stans - 5/16 Bult /8 Hålbild - 5/16 Bult , /32 Stans - 7/16 Bult /32 Hålbild - 7/16 Bult , /16 Stans - 1/2 Bult /16 Hålbild - 1/2 Bult , Reservdelar Stanshållare 6, (fig. 6) Stanshållare (fig. 6) Hålbildshållare (fig. 7)

10 Hydraulisk Bock för ERIFLEX FLEXIBAR samt massiva skenor Koppar eller Aluminium & ERIFLEX FLEXIBAR Maximal kapacitet Tvärsnitts area Koppar 2000 mm 2 Maximal sken bredd: 200 mm (8 ) Maximal sken tjocklek: 12,7 (1/2 ) Bockningsradie: 12,5 mm / 1/2 Justerbar vinkel upp till 99 Bocknings tillbehör för koppar/aluminium skenor samt ERIFLEX FLEXIBAR Unik på marknaden 1. En maskin/tre funktioner: Kom igång snabbt Bockverktyg V bockning Z bockning Räta ut Stor kapacitet: 2000 mm 2 / 200 x 10 mm (8 x 3/8 ) Enkel åtkomst ger stort antal bocknings möjligheter 4. Stor arbetsyta för bockning 5. Stöd för skenan (utanför arbetsbänken) 10

11 Hydraulisk Skenkap Koppar eller Aluminium skenor Maximal kapacitet Maximal sken bredd: 125 mm (5 ) Maximal sken tjocklek: 12,7 mm (1/2 ) Skärblad 7 mm tjockt Stark mekanisk konstruktion: ink 2 st stöd Flat och ren knivsegg Synlig kapnings position Transparent petskydd Lättillgängligt underhåll av skärbladet Hydraulisk Skenkap Hydraulisk Skenkap Skärblad 1 1 ERIFLEX rullbord I kombination med den hydrauliska skenkapen (545690) för stödja skenan 1000 Kalibrerat ändstopp Rullbord HFST-R Elektrisk Hydraulisk Pump & Fot kontroll HYDRAULPUMP 700 bars tryck Enslangsanslutning med snabbkoppling Typ av olja Tankkapacitet från 1,9 upp till 3,8 liter Oljeflöde 0,2 l/min FOT KONTROLL 2 pedaler Fot pedal med trestegsfunktion: av, på & borttagning av säkerhet Elektrisk Hydraulisk Pump 230 V + Fot kontroll Elektrisk Hydraulisk Pump 115 V + Fot kontroll Hydraulolja 0,946 liter

12 Hydrauliskt ERIFLEX FLEXIBAR Kapverktyg Koppar eller Aluminium Stark mekanisk konstruktion Kapar snabbt och exakt utan spån eller deformation Synbar kapposition Maximal kapacitet Koppar tvärsnittsarea 1200 mm 2 Skenbredd: 120 mm (4-3/4 ) Skentjocklek: 12 mm (1/2 ) MAXIMAL ERIFLEX FLEXIBAR 10 x 120 x VARNING: Kapning av solida skenor skadar verktyget Hydrauliskt ERIFLEX FLEXIBAR Kapverktyg HFST Skärblad HFST-C Hydrauliskt ERIFLEX FLEXIBAR Kapverktyg, rullbord I kombination med den hydrauliska ERIFLEX FLEXIBAR kapen (559010), för att stödja skenan Kalibrerat ändstopp (1 m) Rullbord HFST-R ERIFLEX FLEXIBAR Kapverktygshållare Justera positionen för ERIFLEX FLEXIBAR via snabbinställningar INGA VERKTYG BEHÖVS Öka skärbladets livslängd Kapverktygshållare HFST-B

13 ERIFLEX FLEXIBAR Manuella verktyg Ett komplett program av användarvänliga verktyg till ERIFLEX FLEXIBAR, Flätor samt Din profiler Kapning, bockning, borrning och vridning: ERICO kan erbjuda ett komplett program av manuella verktyg. Skalverktyg Vridverktyg Kapverktyg ERIFLEX FLEXIBAR Arbetsbänk ERIFLEX FLEXIDRILL R Bockverktyg Varje verktyg kan köpas separat - se sid ERIFLEX FLEXIBAR Arbetsbänk Ett komplett sortiment av användbara handverktyg till ERIFLEX FLEXIBAR. Alla dimensioner: L 500 x W 500 x H 290 mm Arbetsbänk FT Kit 1 35 A - Kapverktyg - Specialdesignat för kapning av ERIFLEX FLEXIBAR upp till 32x5 B - Avisoleringsverktyg - Skär isoleringen på alla fyra sidor utan att skada kopparn. Kapacitet för ERIFLEX FLEXIBAR från 6 till 63 mm. C - Bockningsverktyg - Enkelt handmanuvererat bockningsverktyg. Skadar inte isoleringen. D - Vridverktyg - Används tillsammans med bockningsverktyget. Detta enkla verktyg möjliggör planbyte. E - Avisoleringskniv - Avisoleringskniv med utbytbara blad Instruktioner - Enkla användar instruktioner Kapverktyg Kapningskapacitet Kapar snabbt och precist utan grader eller deformation Kapar med isolationen på utan skador Graderad ändstopp Kostnadseffektiv Utbytesblad MFCB max 32 max 5 Maximal ERIFLEX FLEXIBAR 5 x 32 x 1 VARNING: Kapning av solida skenor skadar verktyget Kapverktyg Bladset till MFC Alla dimensioner: L 170 x I 200 x H 270 mm 13

14 Bockningsverktyg Bockar snabbt utan att skada isoleringen Manuell sågguide inkluderad Justerbar vinkel upp till 120 Bockningsradie: 5 mm Maximal kapacitet: ERIFLEX FLEXIBAR 10 x 100 x 1 Alla dimensioner: L 170 x I 150 x H 220 mm Bockningsverktyg 1 7 Vridverktyg Ändlösa möjligheter för planbyte. Används tillsammans med bockverktyget. 100 max. Alla dimensioner: L 560 x I 150 x H 70 mm Vridverktyg - MFT ERIFLEX FLEXIDRILL R Borrjigg Unik på marknaden Alla dimensioner: L 250 x I 300 x H 150 mm Flera diametrar, flera centrumavstånd Denna jigg ombesörjer borrning av ett eller flera hål med olika diametrar och olika centrumavstånd. Insatser till borrjigg: - 6,5 mm / 8,5 mm / 10,5 mm / 12,5 mm (558600) - 5/16 Hålbilds set - 1/4 Bult, 3/8 Hålbilds set - 5/16 Bult, 17/32 Hålbilds set - 7/16 Bult, 9/16 Hålbilds set - 1/2 Bult (558601) ERIFLEX FLEXIDRILL ERIFLEX FLEXIDRILL Imperial

15 Skalverktyg Minimum 10 mm Snabb & enkel skalning av ERIFLEX FLEXIBAR från 9 upp till 63 mm Skär isoleringen på alla fyra sidor utan att skada kopparn. Möjliggör skalning även av korta längder Gjuten i Aluminium, fyra hål för fixering Alla dimensioner: L 220 x W 100 x H 250 mm Skalverktyg - MFS Bladset till MFS 1 1 Skalkniv Skalar av isoleringen på ERIFLEX FLEXIBAR med hög precision Specialslipat blad för att undvika att skada ledarna Tåligt, utbytbart skärblad Skyddat skärblad Ergonomiskt, glidskyddsbehandlat handtag Skalkniv - SOK Ersättningsblad till SOK Manuellt Bockverktyg För massiva kopparskenor Bockningsvinkel upp till 120 Kapacitet: - Koppar, maximal storlek 100 x 8 mm - Invändig bockningsradie 10 mm Alla dimensioner: L 300 x I 300 x H 260 mm Manuellt Bockverktyg - MCBB

16 Press & Håltagningsverktyg BD BD - Press & Håltagningsverktyg Verktyget inkluderar jigg samt borr. Utvecklat av ERICO För pressning och håltagning av anslutningspunkten på flätan PB Anslutningar för flata flätor Förtent, glödgad koppar PB e B BD PB A Bultar BD 16-6,5 M BD 16-8,5 M BD M BD 50-12,5 M Till flata flätor A X B PB 16 FTCB eller FRCB x PB 25 FTCB eller FRCB x PB50 FTCB eller FRCB x Kap & Håltagningsverktyg för Din profiler Alla dimensioner: L 165 x W 100 x H 200 mm Hävstång: 630 mm A: Håltagning B: Kapning Kap- och håltagningsverktyg för 5 olika typer av Din profiler. Kapar och stansar utan grader eller deformering. Levereras med linjal och anslag. 1) ERICO manuella kap- och håltagningsverktyg fungerar till de 5 mest använda Din profilerna på marknaden 2) Tillåter stansning av avlånga hål 3) Anslaget kan ställas in så att man kan stans det avlånga hålet direkt: horisontellt 8 mm från profilens kant eller vertikalt 12 mm från profilens kant 4) Det uppfällbara anslaget möjliggör att en serie kapningar kan avbrytas utan att man behöver ställa in anslaget igen 5) Levereras med linjal (1000 mm) 6) Kan också kappa M6 gängstänger 7) Styrsatsen är speciellt framtagen för att kappa Din skenor DRCK

17 Användaranvisningar för Manuella verktyg ERIFLEX FLEXIBAR ARBETSBÄNK Detta kompletta set av handverktyg som visas på sidan 13 i huvudkatalogen, ERIFLEX Lågspänningskomponenter är designat för att förenkla de vanligaste momenten vid användandet av ERIFLEX FLEXIBAR: Kapning, Skalning, Bockning och Vridning. Under dessa arbete är det nödvändigt att isoleringen skyddas på bästa sätt, speciellt när ERIFLEX FLEXIBAR SUMMUM används. A. KAPNING TILL RÄTT LÄNGD Rengör och ta bort grader. Mät upp önskad längd plus 10 mm för att tillåta laminaten att glida under bockningen. (se kapverktyg ) A1 A2 A3 B. SKALNING Med precision, utan att göra märke på kopparn. Anslutningsytan kan hållas så kort som möjligt för att minska oisolerade ytor i panelen. (se skalverktyg och skalkniv Artikel Nr ) B1 B2 B3 B4 B5 B6 B7 17

18 Användaranvisningar för Manuella verktyg C. BOCKNING Snabbt och lätt utan att skada isoleringen. Möjliggör rena och snygga bockar som kan reproduceras gång efter gång. (Se bockningsverktyg ) C1 C2 C3 C4 C5 C6 C7 C8 D. VRIDVERKTYG PLAN BYTE Planbyte är möjligt och enkelt att åstakomma med hjälp av ERIFLEX FLEXIBAR höga flexibilitet, där laminaten tillåts att glida inne i isoleringen. (Se Vridverktyg ) Efter färdig forming trimmas ändarna med kapverktyget. Detta verktyg skall inte användas med ERIFLEX FLEXIBAR SUMMUM. D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D

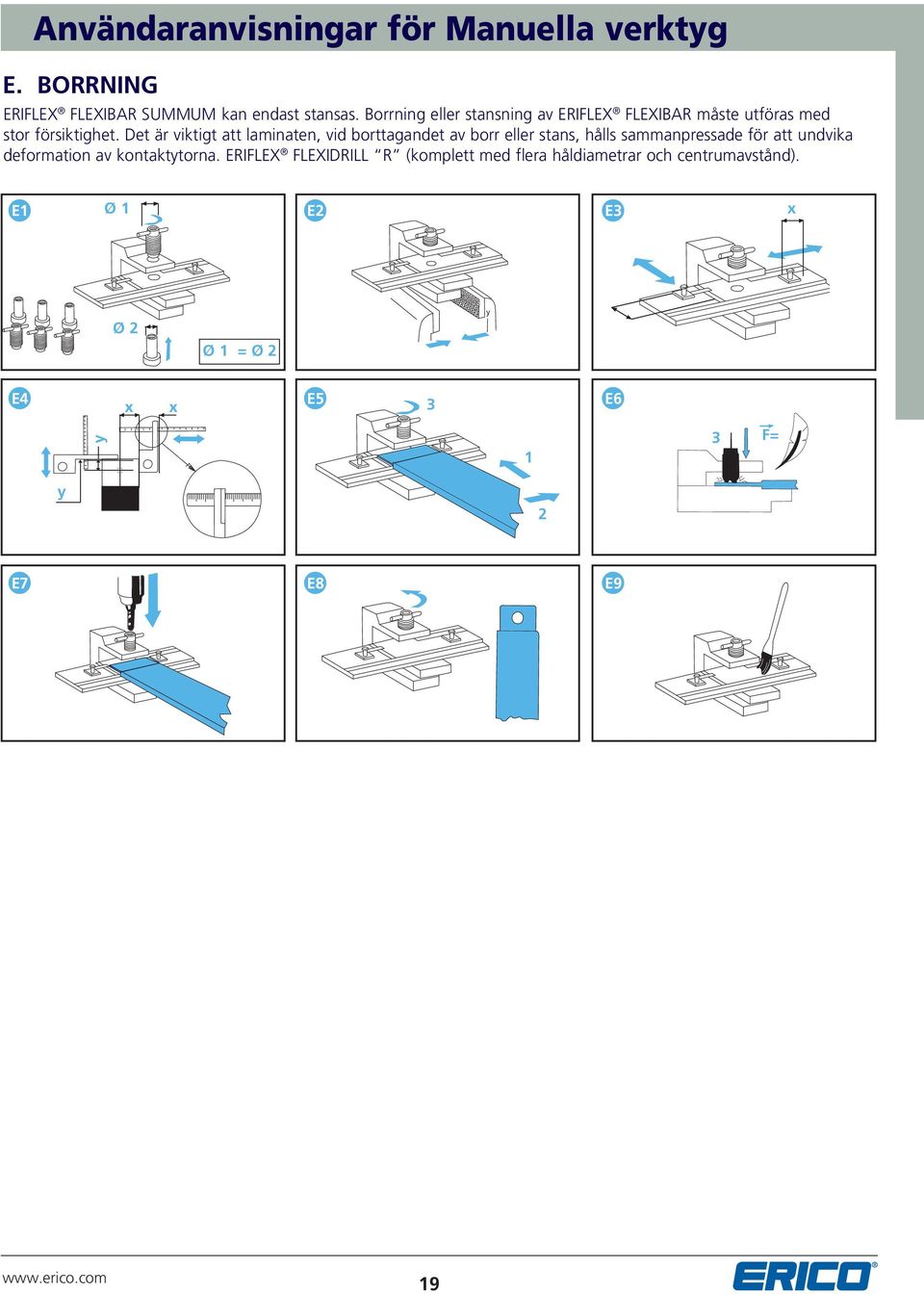

19 Användaranvisningar för Manuella verktyg E. BORRNING ERIFLEX FLEXIBAR SUMMUM kan endast stansas. Borrning eller stansning av ERIFLEX FLEXIBAR måste utföras med stor försiktighet. Det är viktigt att laminaten, vid borttagandet av borr eller stans, hålls sammanpressade för att undvika deformation av kontaktytorna. ERIFLEX FLEXIDRILL R (komplett med flera håldiametrar och centrumavstånd). E1 Ø 1 E2 E3 x Ø 2 Ø 1 = Ø 2 y E4 x x E5 3 E6 y 1 3 F= y 2 E7 E8 E9 19

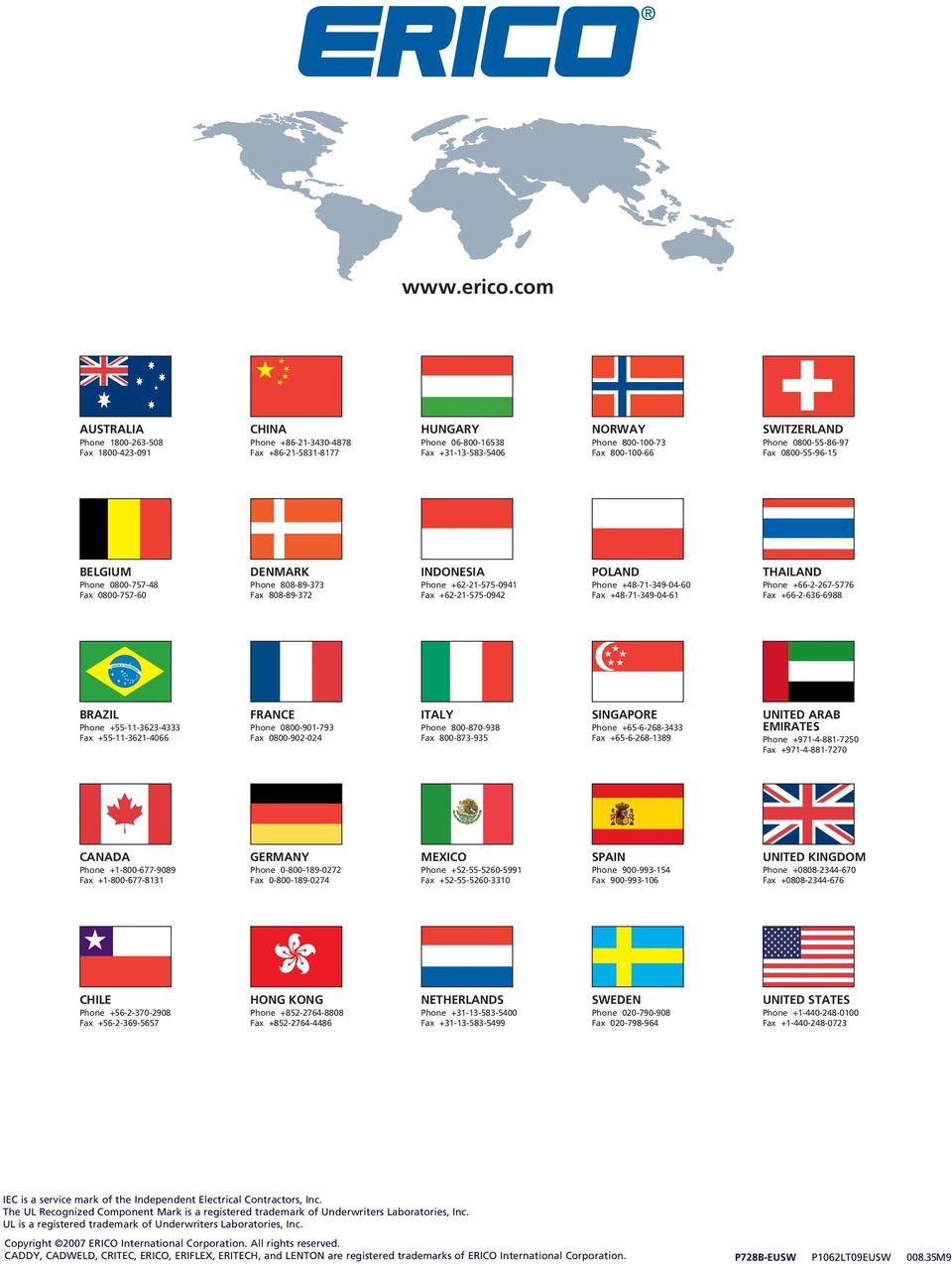

20 AUSTRALIA Phone Fax CHINA Phone Fax HUNGARY Phone Fax NORWAY Phone Fax SWITZERLAND Phone Fax BELGIUM Phone Fax DENMARK Phone Fax INDONESIA Phone Fax POLAND Phone Fax THAILAND Phone Fax BRAZIL Phone Fax FRANCE Phone Fax ITALY Phone Fax SINGAPORE Phone Fax UNITED ARAB EMIRATES Phone Fax CANADA Phone Fax GERMANY Phone Fax MEXICO Phone Fax SPAIN Phone Fax UNITED KINGDOM Phone Fax CHILE Phone Fax HONG KONG Phone Fax NETHERLANDS Phone Fax SWEDEN Phone Fax UNITED STATES Phone Fax IEC is a service mark of the Independent Electrical Contractors, Inc. The UL Recognized Component Mark is a registered trademark of Underwriters Laboratories, Inc. UL is a registered trademark of Underwriters Laboratories, Inc. Copyright 2007 ERICO International Corporation. All rights reserved. CADDY, CADWELD, CRITEC, ERICO, ERIFLEX, ERITECH, and LENTON are registered trademarks of ERICO International Corporation. P728B-EUSW P1062LT09EUSW M9
